Burson PlayMate 2: отличный ЦАП с усилителем для наушников в классе А

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Примерно год тому назад мы с вами рассмотрели, пожалуй, один из лучших в своей категории стационарный ЦАП: Burson PlayMate. Модель разошлась очень приличным тиражом и производитель решил закрепить успех, выпустив обновленную версию этого устройства. Из неоспоримых достоинств здесь стоит отметить USB на чипе от XMOS, выделенный ЦАП ESS ES9038Q2M и, конечно же, усилитель на наушники в классе А с выходной мощностью до 2.5 Ватт на 32 Ома нагрузки. Девайс сильно преобразился, так что есть о чем поговорить.

Характеристики
  • ЦАП: ESS ES9038Q2M
  • USB: XMOS
  • Усилители: 2 x NE5532 (сменный) + 2 x NE5534 (сменный)
  • Разрешение звука: до 768 кГц/32 бит, DSD512
  • Усилитель на наушники: 2.5 Вт на 32 Ома
  • Диапазон частот: 20 Гц – 20 кГц
  • Входы: USB, Toslink
  • Выходы: линейный RCA, наушники 6.35 мм. и гарнитура 3.5 мм.
  • Питание: 24 вольта 2.5 ампера
  • Размеры: 190 x 150 x 160 мм
  • Вес: 3 кг.
  • ОС: Windows, MAC OS, Android, iOS
Упаковка и комплектация

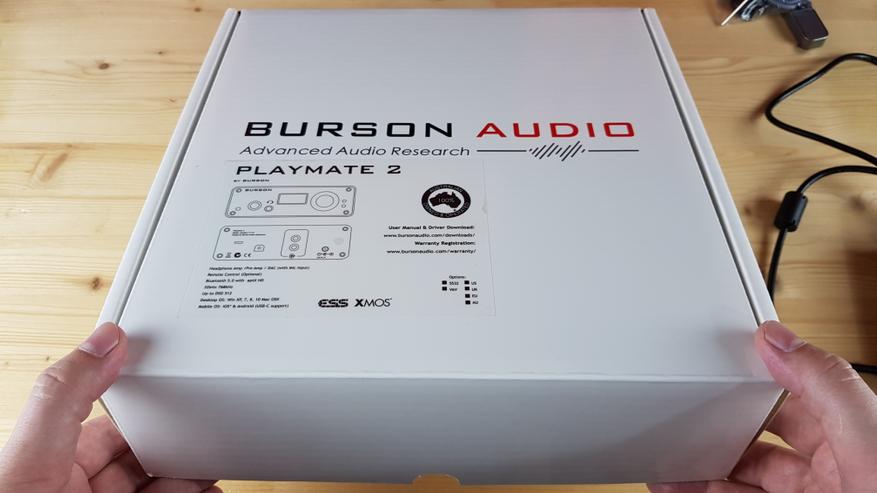

Приходит ЦАП в небольшой по габаритам картонной коробке со схематично изображенным устройством и довольно абстрактным списком его возможностей. Лично меня удивило тут упоминание bluetooth пятой версии с поддержкой AptX HD кодека. Ничего такого, насколько мне известно, аппарат не поддерживает.

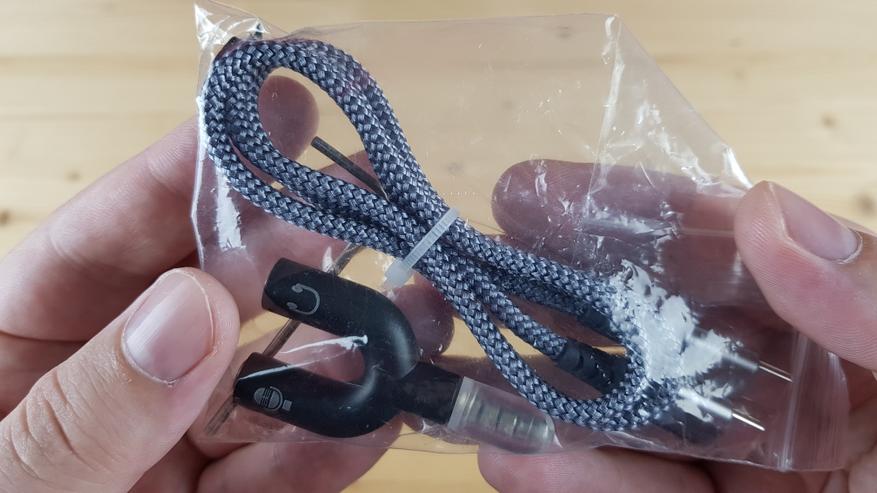

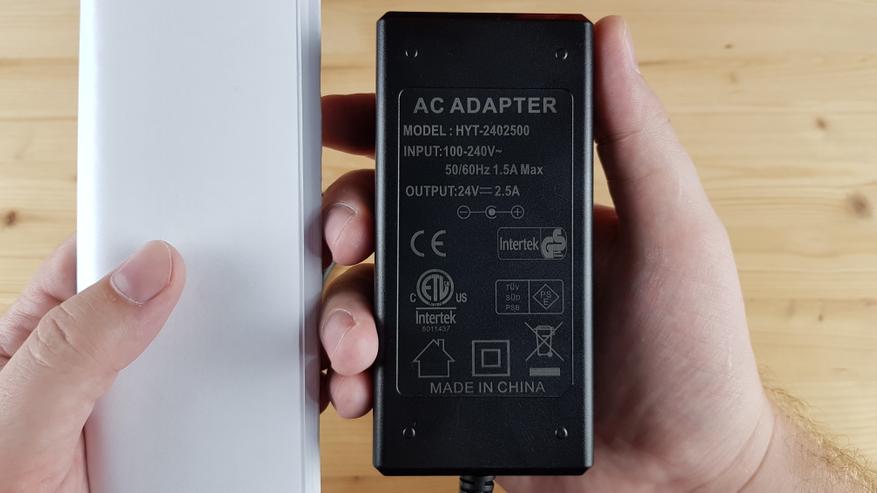

В комплект нам положили бумаги с проверкой качества комплектного адаптера питания на 24 вольта 2.5 ампера, уголок-отвертку для смены операционных усилителей, разветвитель гарнитурного блока отдельно на наушники и микрофон и просто возмутительно короткий Type C кабель для подключения ЦАПа к компьютеру.

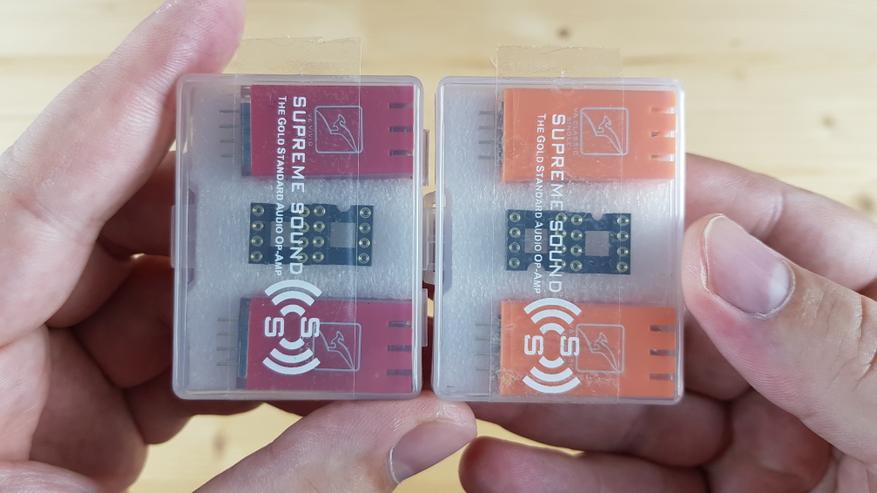

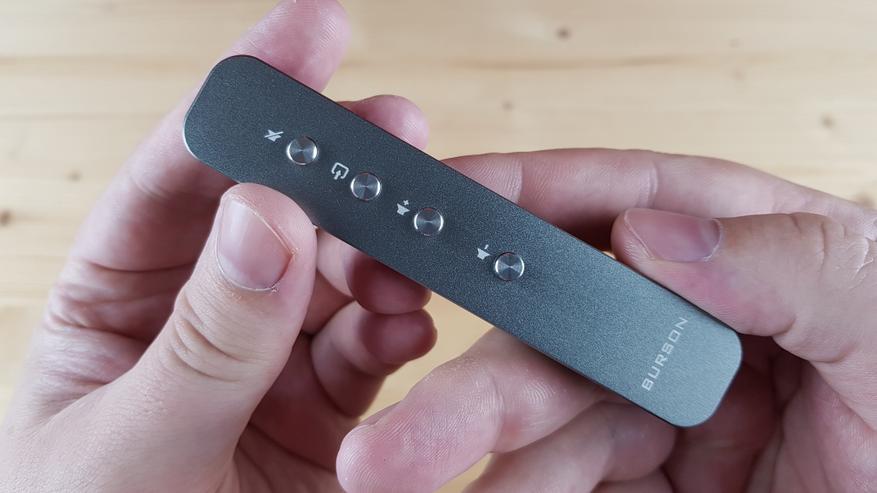

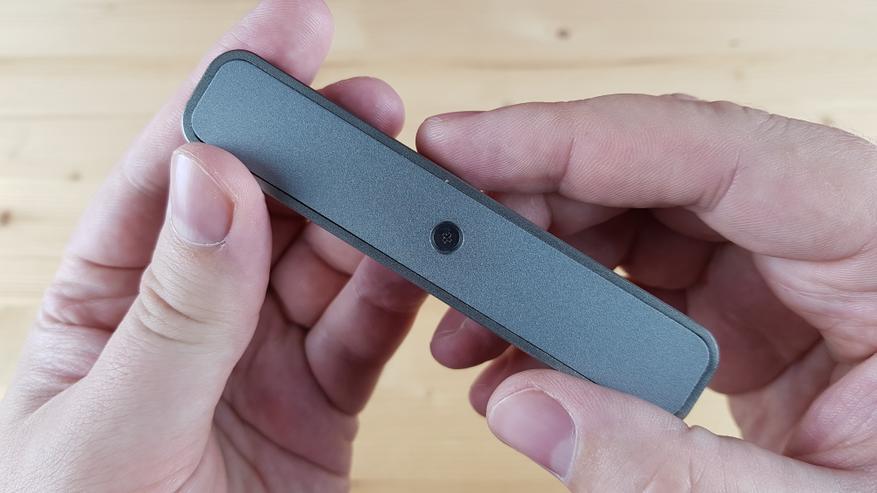

Опционально нам еще могут доложить небольшой, но очень удобный пульт дистанционного управления и два набора сменных усилителей V6 Vivid. Одна пара из которых одноканальные, а вторая — двухканальные.

Именно такая связка используется в новой версии устройства. Мне же удалось попробовать PlayMate 2 вообще со всеми видами усилителей от данного производителя. О чем мы обязательно поговорим в разделе звучания.

Дизайн/Эргономика

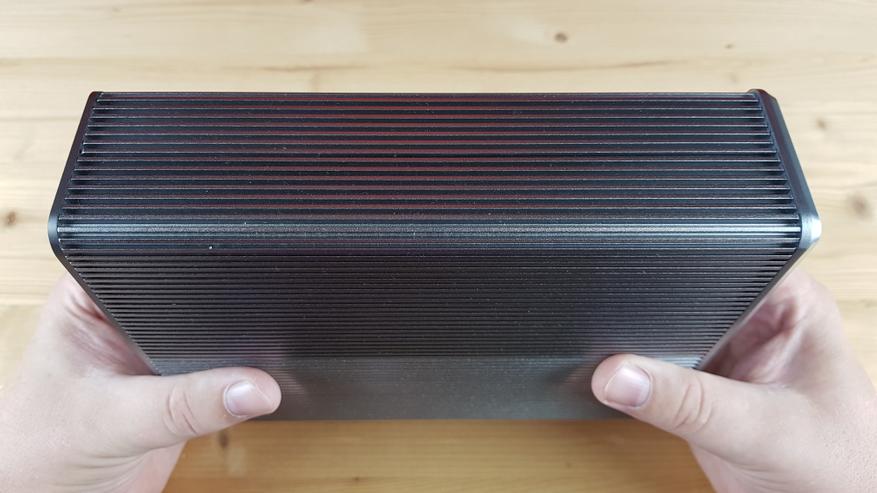

Корпус устройства полностью выполнен из металла и представляет из себя эдакую радиаторную решетку. Благодаря усилению в классе А аппарат ощутимо греется, так что подобный подход более чем уместен.

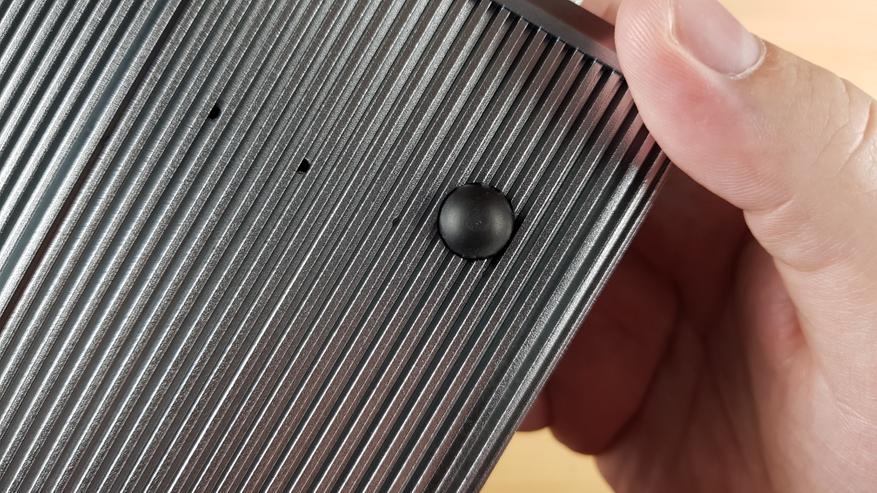

Снизу же имеем четыре резиновые ножки для лучшей фиксации с поверхностью стола.

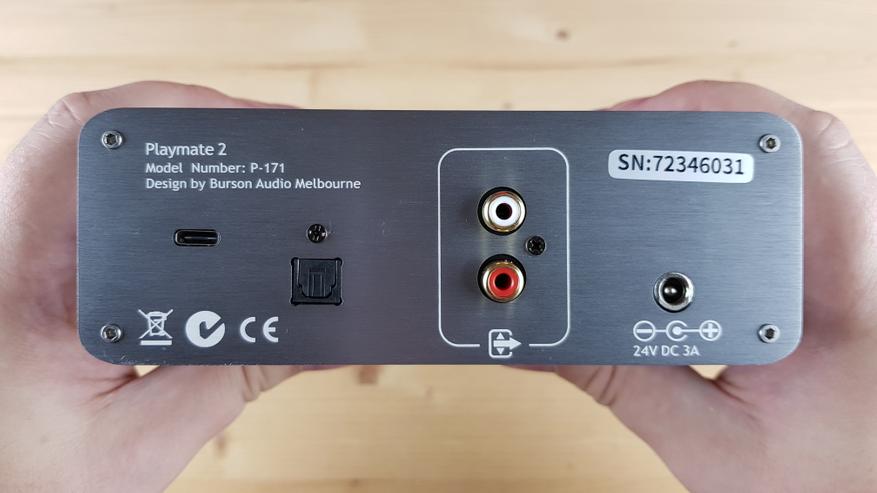

Входов здесь не то чтобы густо — только Type C и оптический Toslink.

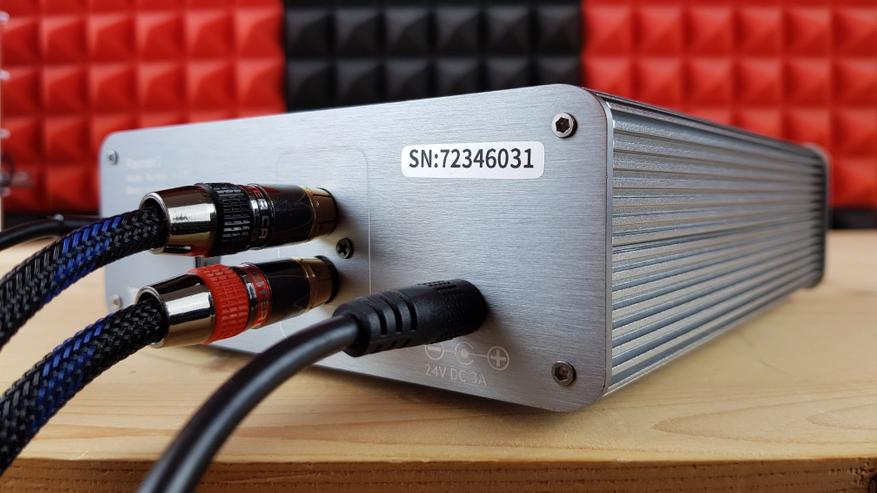

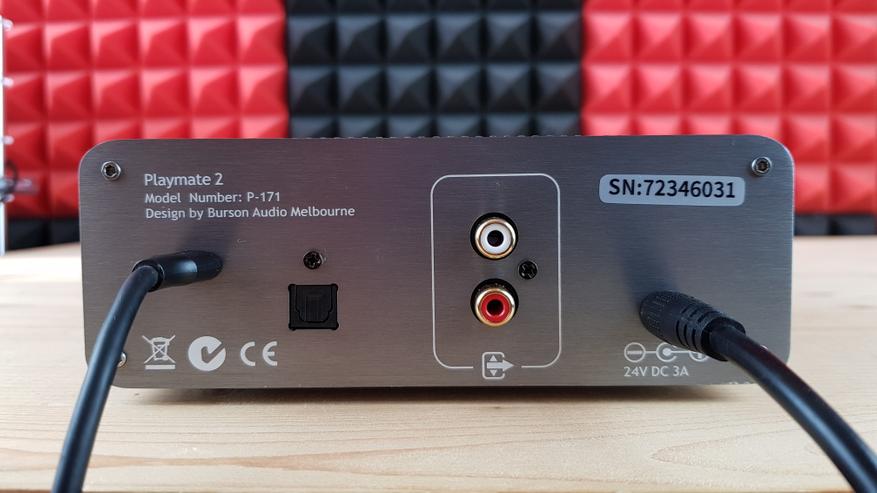

Из выходов классический уже RCA для подключения акустики, 6.35 мм. для наушников и, что уж совсем удивительно, гарнитурный на 3.5 мм. Сюда можно подключить, например, игровые наушники с микрофоном. Да, сомнительный ход, однако именно данная функция переводит PlayMate 2 из разряда ЦАП в звуковые карты. Если нужен микрофон — пожалуйста. Да и само название как-бы намекает на нечто игровое.

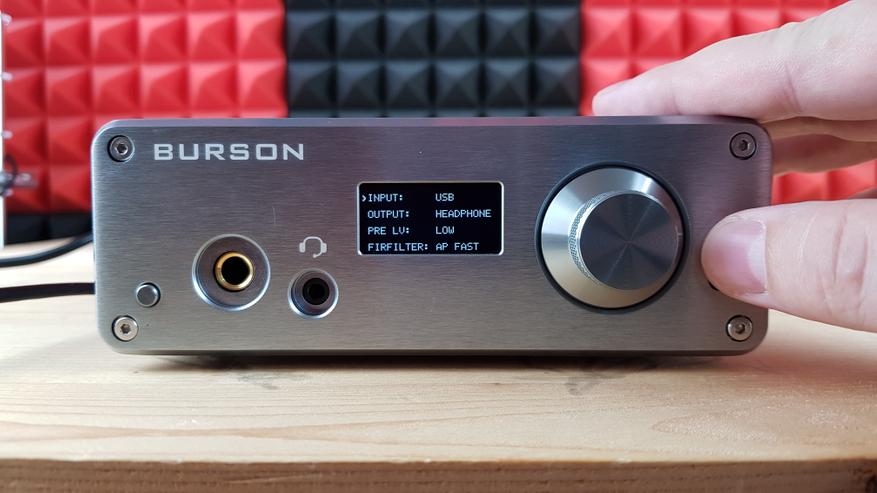

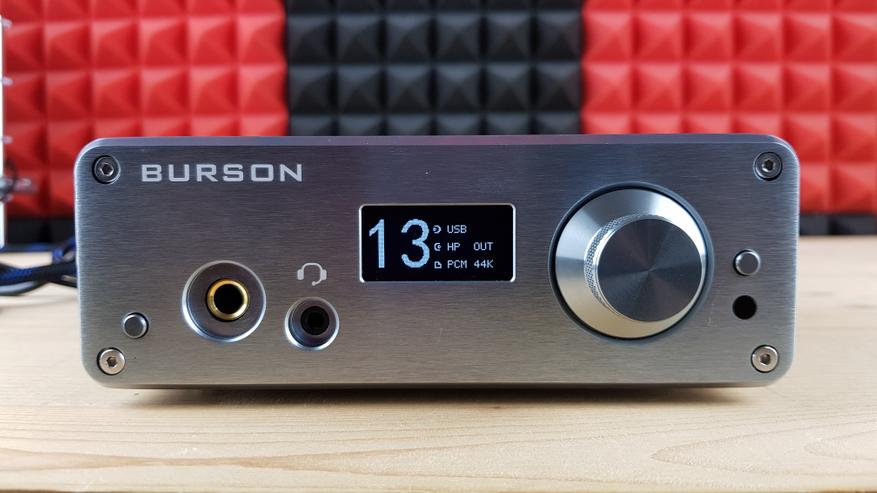

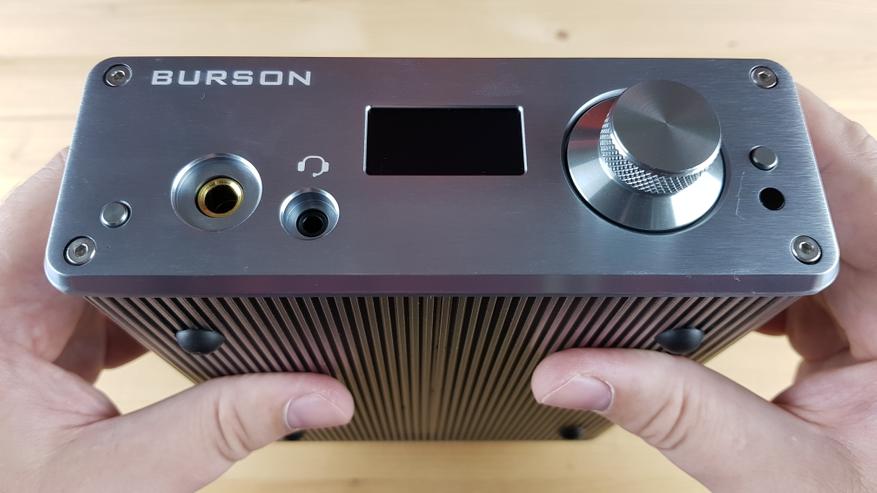

Спереди, помимо указанных выходов-входов, имеется кнопка включения с индикаторным светодиодом, монохромный дисплей, многофункциональный регулятор уровня сигнала, ИК-порт для пульта и еще одна кнопочка выхода в системное меню.

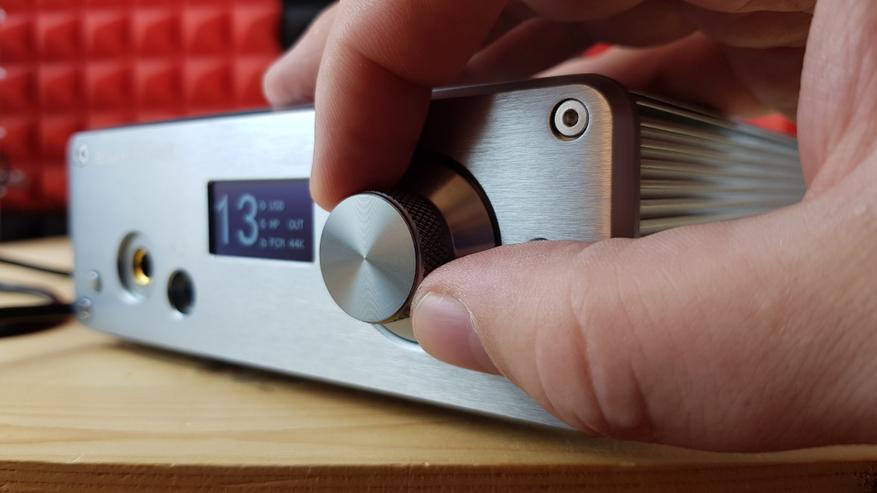

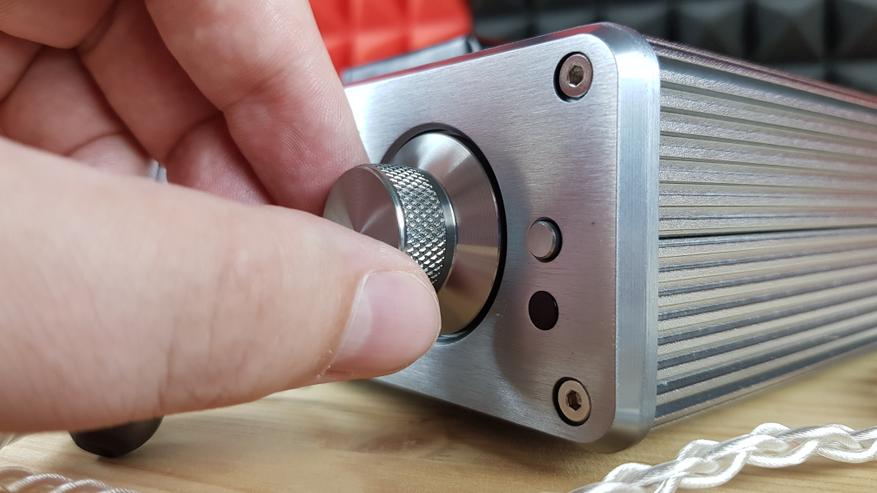

Кнопки дают тугой четкий клик, большего от них и не требуется, а регулятор крутится с тактильно приятными щелчками. В случае перехода в меню, вращение регулятора переключает параметры, а нажатие на него позволяет принять внесенные изменения.

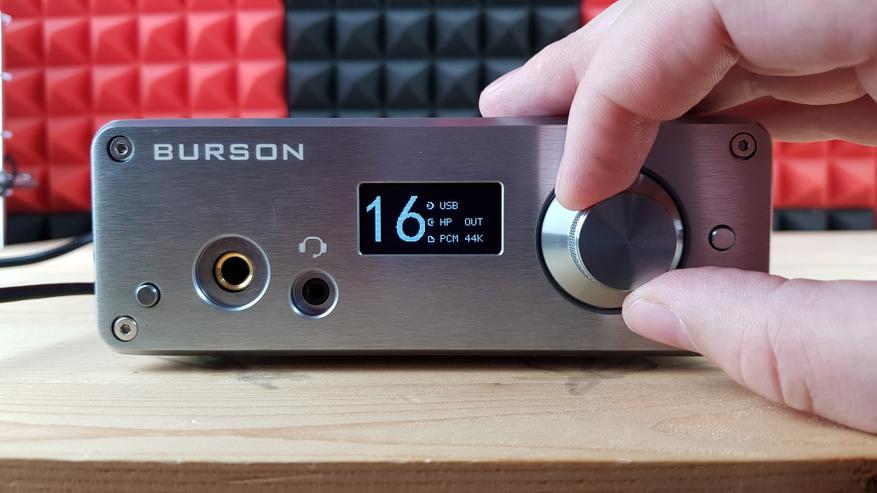

Яркость экрана, к сожалению, никак не регулируется, зато светит он не синим, а приятно белым тоном. На основном экране мы видим текущий уровень громкости, активный вход и выход, а также качество текущего аудиопотока. У меня это PCM 44K. Сама же модель поддерживает разрешение до 32 бит 768 кГц и DSD512. На оптике, естественно, параметры чуть ниже.

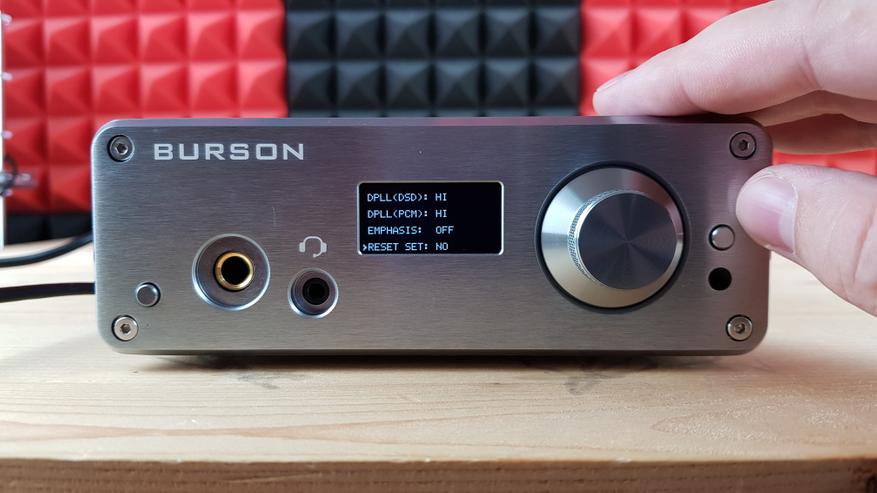

В меню мы выбираем вход-выход, уровень предусилителя, один из 8 предустановленных в ЦАП фильтров, настройки фазы для DSD и PCM сигнала, какую-то коррекция для кассетных плееров и сброс всех настроек на значения по умолчанию.

Как видите, здесь только самые важные параметры, никакой эзотерики и экспериментов.

Разбор

Для разбора устройства необходимо открутить по два верхних винта с каждой из сторон и ослабить два нижних. После чего верхняя часть решетки легко отойдет в бок.

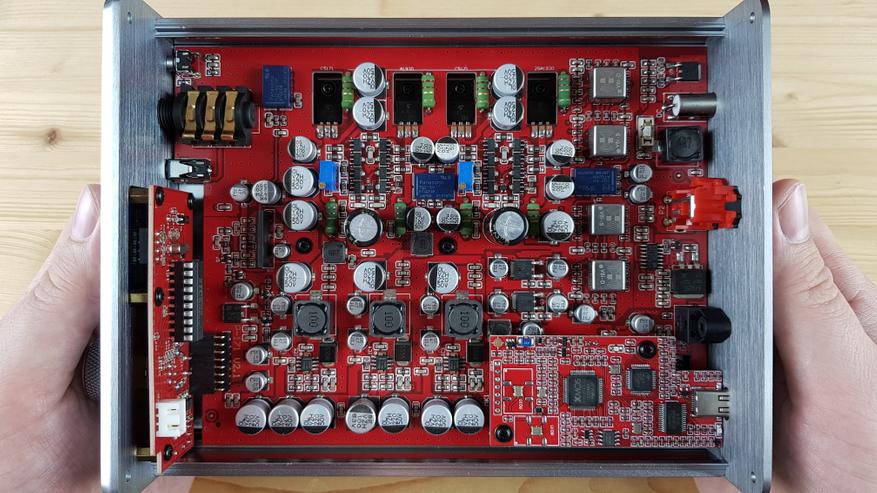

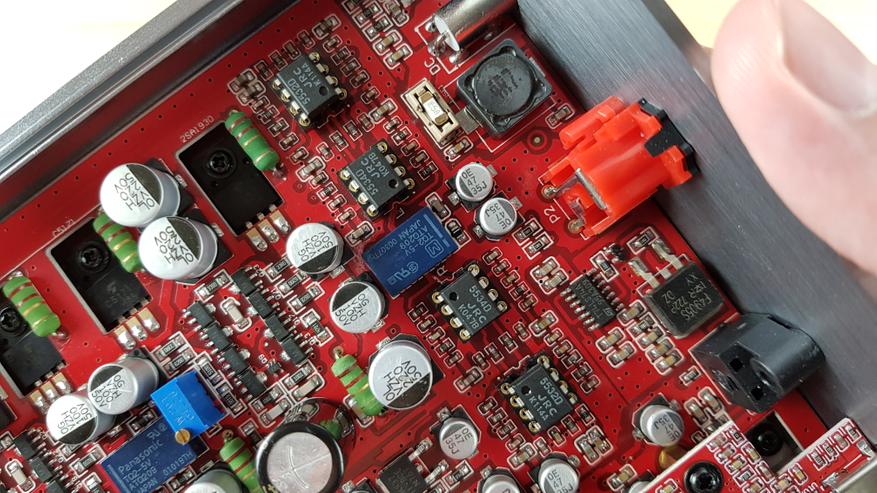

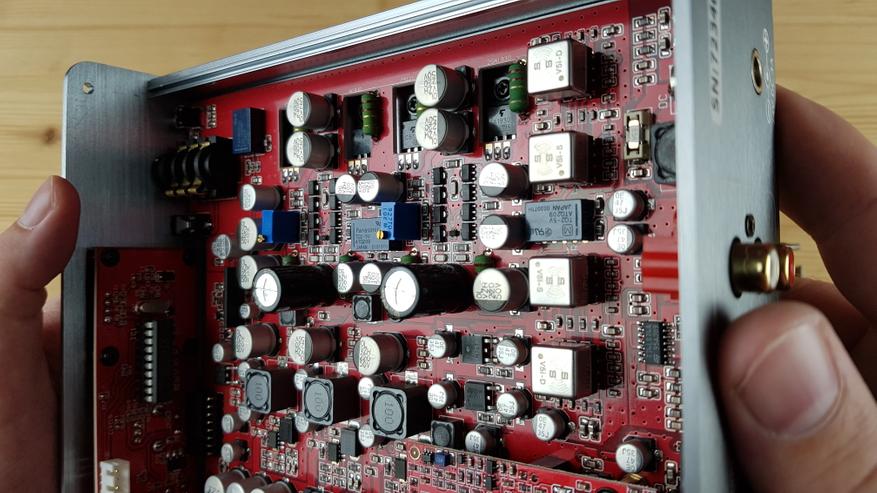

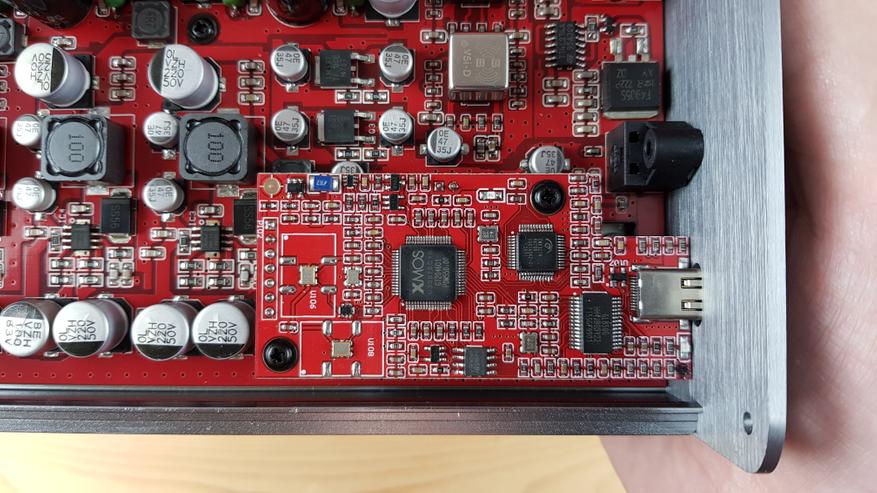

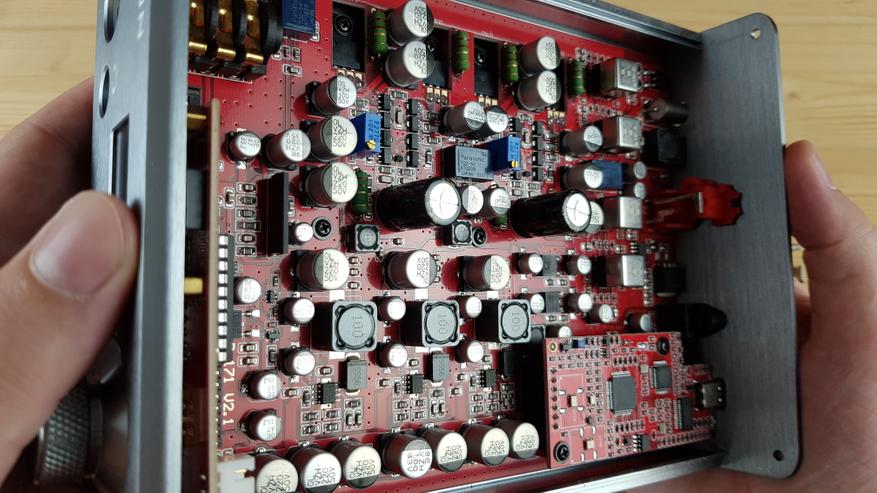

Внутри все как и обещано, XMOS на USB, добротный ЦАП ESS ES9038Q2M и четыре операционных усилителя в кроватках.

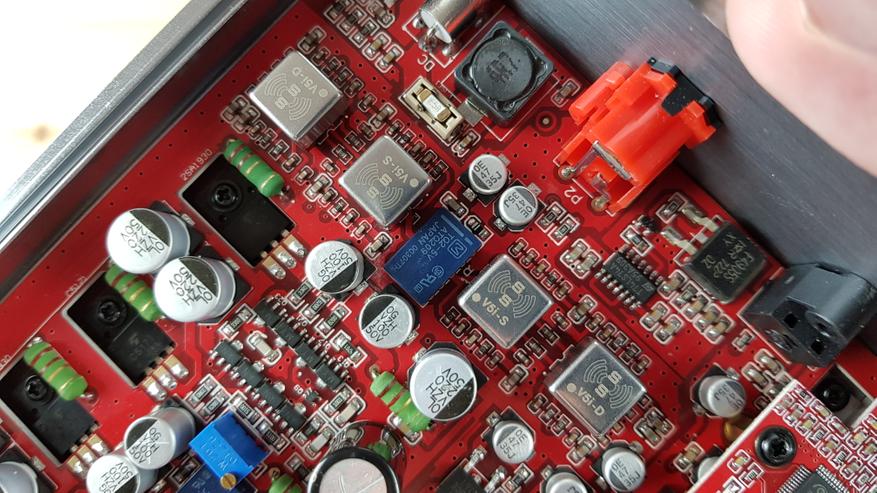

Те что по краям двухканальные и одноканальные внутри. Обратите внимание, что левая и правая часть имеют разную полярность. Поэтому меняйте операционники очень внимательно. А делать вам это все равно придется.

Из придирок могу лишь отметить отсутствие тумблера питания на корпусе. Из-за чего нет возможности быстро обесточить устройство, дабы легко установить новые чипы. Сборка, конечно же, осуществляется в обратном порядке.

По размеру ЦАП довольно крупный, в мою стойку он не сел от слова совсем. Таскать с собой его тоже будет далеко непросто, все-таки три килограмма. Так что это типичный такой представитель стационарного устройства.

Пользоваться им крайне просто: входы заводим в USB или оптику, сзади подключаем усилитель или активные мониторы, а спереди свои любимые проводные наушники.

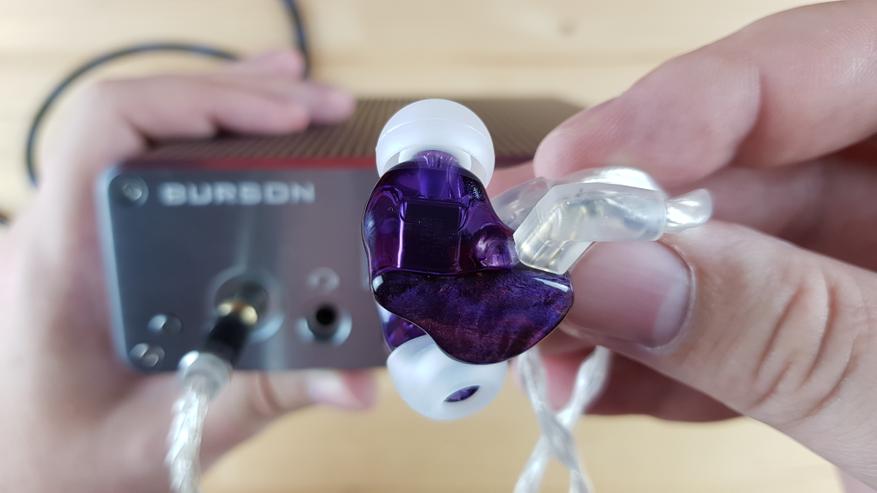

Тут имеется маленькая, но очень важная ремарка: Burson PlayMate 2 разработан именно для тугих наушников. Оттого все мои фавориты начинают орать уже на 8 пунктах из 99, а комфортно их слушать можно максимум на четырех. И это с условием нижнего уровня предусиления. При этом в наушниках еще и присутствует постоянный фон. То есть для каких-то чувствительных полноразмеров, вкладышей или внутриканалок покупать героя обзора нет вообще никакого смысла. Это просто неудобно, так как громкость регулируется всего в два-три щелчка. А вот для своих планаров и 300 или 600 Омных мониторов — мощности будет в самый раз.

Программное обеспечение

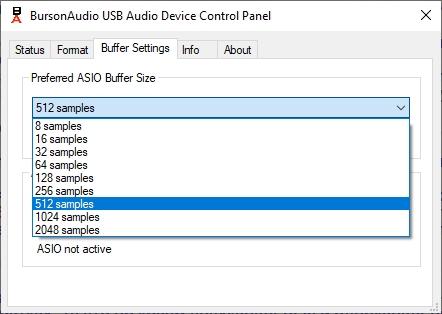

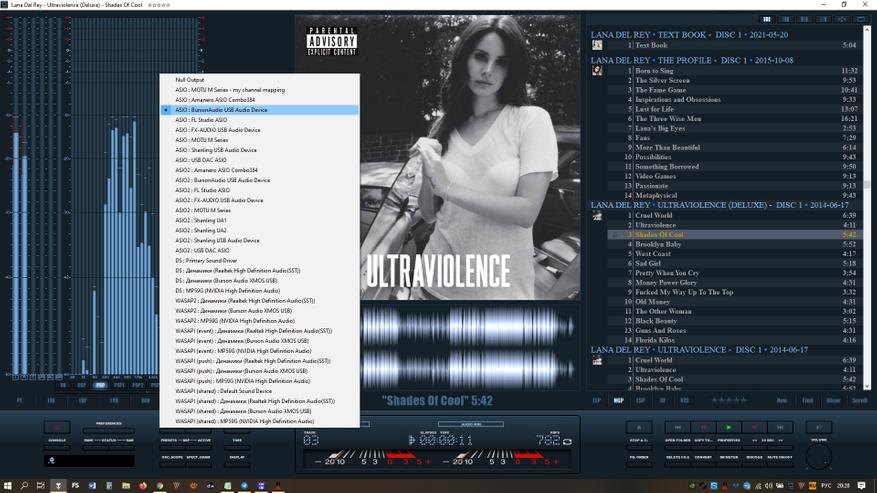

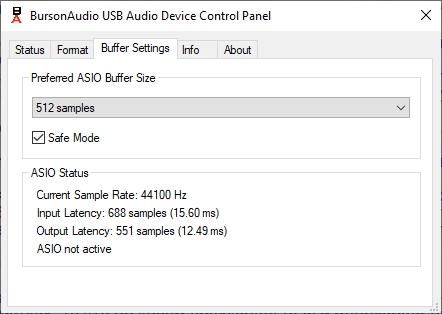

Под Windows 10 ЦАП определяется автоматически, но лучше с официального сайта установить фирменные драйверы от XMOS. В этом случае появится поддержка старых версий систем и желанный многими музыкантами ASIO интерфейс, со всеми разблокированными настройками.

Обычный же трудовой народ вполне может удовлетворится эксклюзивными режимами WASAPI. В качестве звучания при этом практически никакой разницы — оба варианта прекрасны.

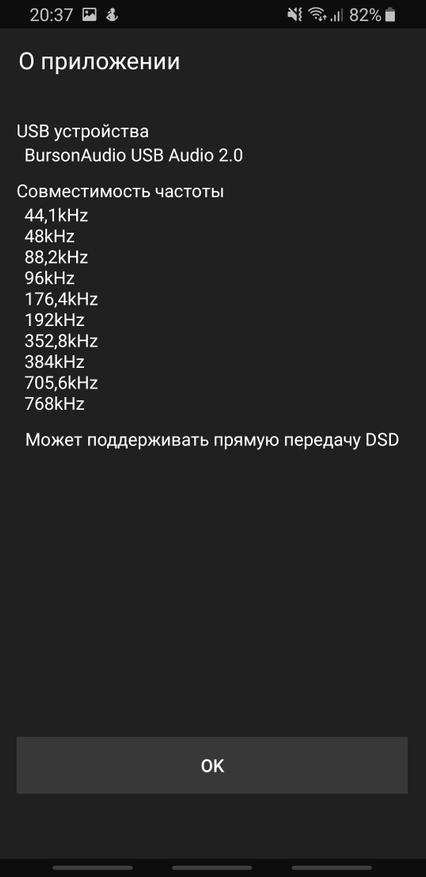

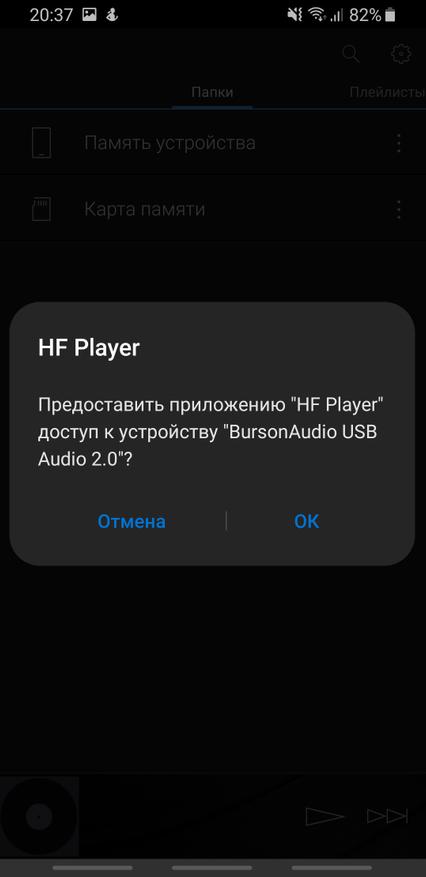

К тому же производитель прямо намекает на возможности подключения ЦАПа к смартфону через OTG соединение. Только получалось это, почему-то, лишь с пятого раза. В настройках Windows при этом мы имеем максимальное разрешение до 32 бит 384 кГц., а со смартфона полноценные 768 кГц и нативную поддержку DSD.

Измерения

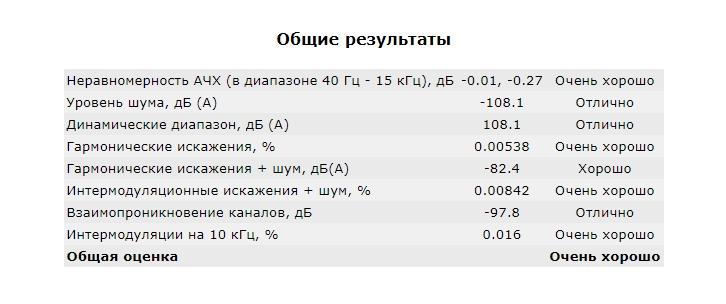

Результаты измерений лично у меня особого восторга не вызвали. Я делал порядка 6 подходов по 4 замера в каждом и все равно цифры получались на уровне бюджетного FX-Audio D01 и куда проще обновленного FX-Audio DAC-M1. Не могу даже представить с чем бы это могло быть связано.

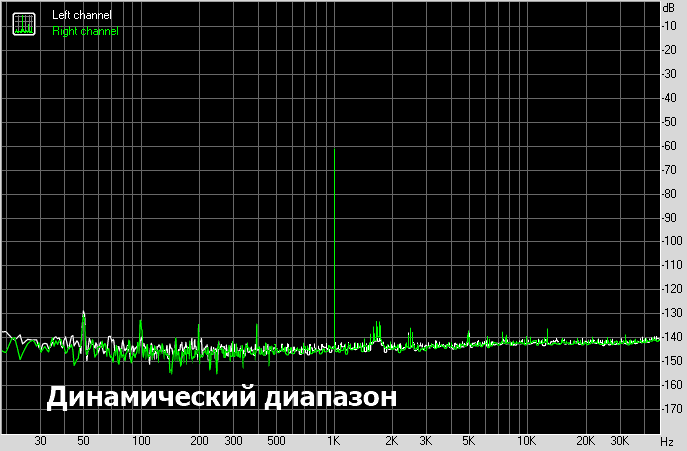

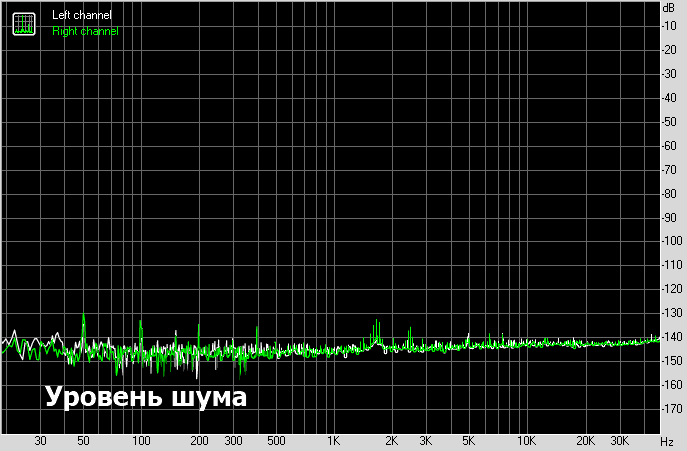

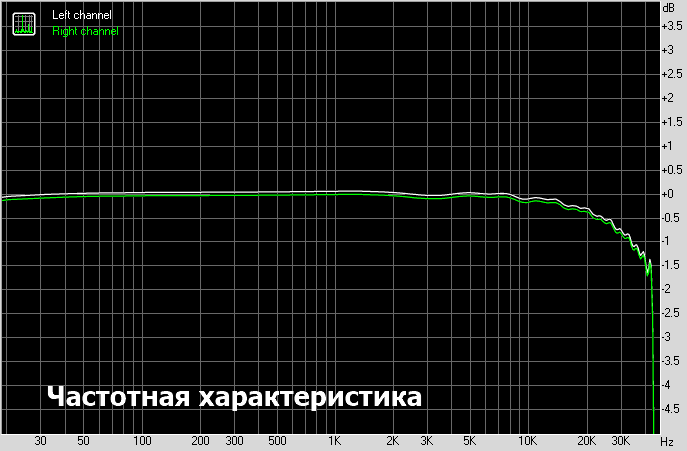

Допустимая неравномерность АЧХ, отличный уровень шума и динамический диапазон, а вот гармонические искажения почти достигающие уровня минус 90 Дб.

Ничего плохого в том, конечно же, нет, но от Burson я ожидал чего-то большего.

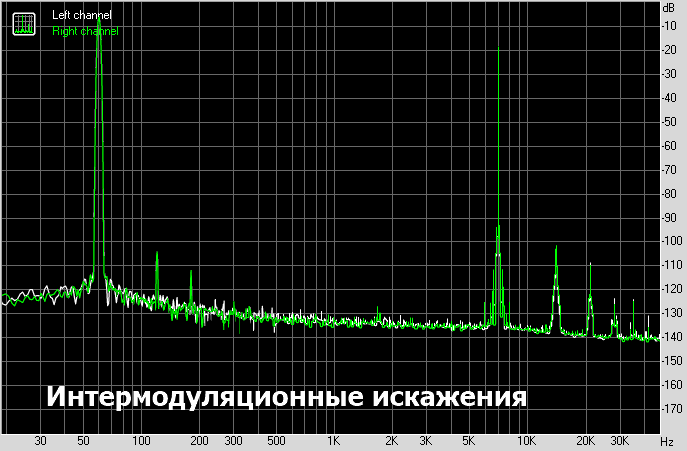

Интермодуляционные же искажения находятся, как видим, ниже уровня минус 100 Дб. Общая оценка — «очень хорошо». Но реально, один в один как у ЦАПа FX-Audio D01 за 150 баксов.

Измерения производились с использованием аудиоинтерфейса MOTU M4 с выхода для наушников на фирменных операционных усилителях V5i и 30 Омной нагрузке.

Звук

Если же говорить о звучании модели, то все эти FX-Audio остаются далеко позади. Но давайте сначала разберемся с рекомендованным производителем тюнингом при помощи операционных усилителей. Если использовать ЦАП как он есть, то есть на NE5532 и NE5534, то общая подача получает уклон в жесткость, техничность и подчеркивание всяких мелких нюансов. Но, на мой вкус, у звучания отсутствует объем и пространство. Как то все через чур уж плоско и примитивно. В стоке его звук мне не понравился совершенно. Далее я установил красные V6V. После чего уровень вырос ну практически на порядок, появилась глубина, объем, при этом сохраняя ту самую ясность и контроль. Я бы выразил этот характер как просто идеальную в плане реалистичности точность, в совокупности с богатством тонального насыщения. При этом все в меру резко, сухо и драйвово. То есть соблюден правильный баланс.

Желтые V6C наоборот, накинули на звучание вуаль музыкальности, сильно скрыв всякие нюансы исполнения. С ними почти все мои наушники, за исключением моделей от Yanyin, играли откровенно плохо. Очень низкая совместимость. Теперь понятно, почему производитель не предлагает их в комплект. Смесь между красными и желтыми усилителями чуть улучшили картину, но все равно было как-то мутно и неинтересно. Закончилось тем, что я начал переставлять местами V6V и V5i. Первые давали высокий уровень проработки тембров, вторые же чуть сглаживали звучание, привнося дополнительные оттенки музыкальности. На этом я и остановился. Два комплекта из V5i дали вот именно тот звук, который я люблю. С хорошей прорисовкой деталей и при этом прекрасной выразительностью и передачей эмоций. В плане наушников к NE, V6V и V5i практически все модели подошли превосходно. Ну, со скидкой на тюнинг. Удивило, что Yanyin Canon и Aladdin прекрасно звучали вообще в любых конфигурациях данного ЦАПа. Мне же прямо зашла связка с V5i. Обязательно ее попробуйте.

В любом случае, звучание получается просто кристально прозрачным, объемным, проработанным и очень эмоциональным. Это тот самый серьезный взрослый звук, о котором так часто говорят аудиофилы. С красотой и натуральностью передачи материала. Настолько здорово мало что играет. Несмотря на схожие или даже превосходящие героя обзора измерения, ЦАПы от FX-Audio, SMSL, Topping и xDuoo просто на порядок проще. Да, они детальнее, но звучат как-то сухо и линейно, без мяса, сока и трехмерности текстур. После PlayMate 2 в этой же ценовой категории, думаю, мало что сможет удивить. Тут все инструменты как на ладони, сцена просто идеальна в ширину и глубину. Вот такая, как она и должна быть. Вокал имеет превосходную артикуляцию, а струнные уходят далеко в сторону высоких частот. Стилистически тут тоже ограничений я не вижу. Единственное, какие-то слишком уж детальные наушники в совокупности с детальным же ЦАПом могут дать перебор, поэтому подбирайте что-то с легкой аналоговой мягкостью и мелодичностью. Вот тогда отдача от связки будет ну просто зашкаливать.

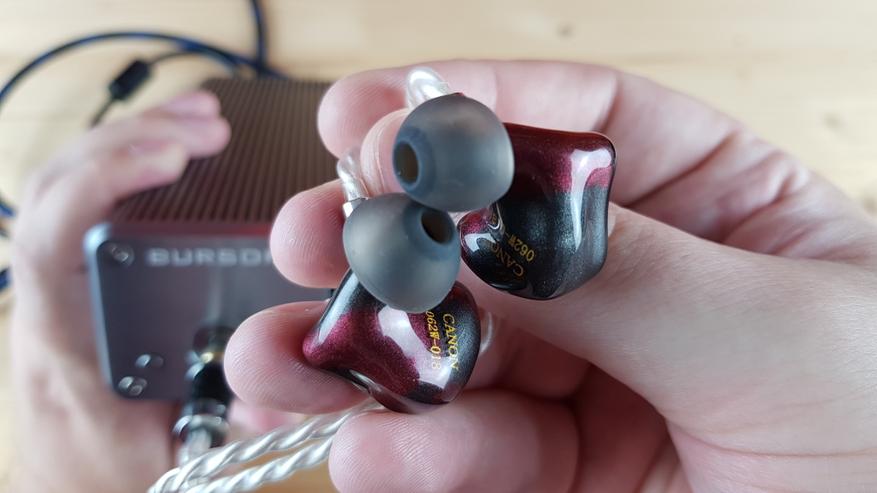

Все выше приведенное касалось тех самых Canon, которые я уже успел несколько раз упомянуть. А, например, с FiiO FH7 было как-то слишком ярко и легковесно, хотя по качеству всяких перкуссионных хвостов можно было реально заслушаться. Aladdin делают звук более массивным и мониторным. Примерно такой же эффект, только куда мягче и музыкальнее, дали GS AUDIO SD3. С ними звучание стало поистине залипательным, прямо не оторваться. TONEKING FLAME41 выравнивают этот баланс в сторону точности, но сохраняют приятную слуху мелодичность. Было еще множество других моделей наушников, однако суммарно хочется выразить лишь одну эмоцию — превосходно. Мне, как любителю максимальной реалистичности, очень понравилось. Если же вы фанат какой-нибудь детальной, сухой и в добавок еще и легковесной подачи, то вам однозначно лучше смотреть в другую сторону. Здесь вот прямо ощущаешь инструмент перед собой, без попытки натянуть сову на глобус или вывернуть его как-то деталями наружу.

На мониторах звук мало чем отличается и сильно зависит от вашего усилительного тракта и качества оконечных динамиков. Хотя, в любом случае, PlayMate 2 постарается наделить их правильной массой и вытянуть всю возможную детализацию и скорость. Поэтому желательно иметь не студийный мониторы, а какую-нибудь именно меломанскую акустику. Дополнить здесь нечего — ЦАП звучит отлично. Причем равномерно хорошо по всему диапазону. В этой ценовой категории лично я не знаю ни единого достойного конкурента, кто был бы столь же выразителен и при этом педантично точен. Да, все это касается устройства с установленными в него далеко недешевыми операционными усилителями, но на то они тут и предусмотрены, ведь правда.

Видеоверсия обзора
Выводы

Подводя итоги, у стационарного ЦАПа Burson PlayMate 2 есть как свои достоинства, так и недостатки. К последним отнесем невозможность использования ЦАПа с какими-нибудь низкоомными наушниками. Еще и постоянный фон сильно бьет по ушам. Измерения, на удивления, довольно средние. Без эксцессов, однако лично я ожидал много лучшего. Ну и сделано все просто, без балансных выходов, AES входов, блютуз с AptX HD и прочих радостей современного мира. С другой же стороны, все у ЦАПа на местах: мощный усилитель на наушники в классе А, все необходимые настройки и опционально пульт, если вдруг он вам нужен. Ну а если душа требует экспериментов, то запасайтесь операционниками и вперед к созданию своего уникального характера звучания. В общем же мне все понравилось. На V6V и V5i музыка буквально ласкает ушки, разворачивая просто невероятные по своей реалистичности картины. Со скидкой на акустику, естественно. В общем, реально круто, но, увы, не для меня. Под внутриканалки PlayMate 2 просто-напросто не заточен, а очень жаль. Любителям же тугих полноразмеров самое время присмотреться, тем более что потрогать ЦАП можно уже сейчас у официального представителя бренда в России — компании Патефон. Слушайте и пишите в комментарии собственные эмоции и ощущения от данного аппарата. Может кто еще что-то подобное встречал за сравнимую цену?
