Обзор кейса для жесткого диска Orico NVMe M.2 Case (USB-C)

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | HDD, SSD, флешки, прочие носители информации

По горячим следам обсуждения в предыдущем обзоре выкладываю обзор недорогого кейса ORICO, с высокой скоростью доступа. Кейс предназначен для дисков формфактора NVMe M.2, интерфейс кейса — USB3.1 Type-C. Это один из самых простых кейсов, но с быстрым контроллером JMS583, с охлаждением, и очень простой как сам по себе, так и в использовании. В моём случае кейс ORICO используется с диском SSD NVMe как переносная быстрая USB флешка для переноса файлов.

Кейс ORICO для жесткого диска M.2 NVMe USB-C (Orico Official Store)

Кейс ORICO для жесткого диска M.2 NVMe USB-C (Orico SSD Store)

Сразу говорю, что эта модель кейса Orico TCM2-C3 предназначена исключительно для дисков M-Key (NVMe), и не работает с  mSATA дисками в принципе (нельзя установить диск с B- или B+M key). В принципе и не нужно, установил один раз быстрый NVMe и пользуешься. А вот для HDD/SSD диска на 2.5" следует выбрать соответствующий кейс c USB-C. В этой теме обсуждали также новые модели кейсов, скажу сразу, что у ORICO есть несколько похожих кейсов для М.2 дисков, подороже и подешевле. В официальном магазине ORICO Official Store на Aliexpress в ассортименте этот и другие типы кейсов для дисков. Подороже идет в полностью металлическом корпусе, а мой из обзора — в акриловом прозрачном, но со вставкой в виде охлаждающей пластины для чипов памяти диска.

Технические характеристики:
Модель: Orico TCM2-C3
Назначение: внешний портативный твердотельный диск
Чип: JMS583
Интерфейс: USB3.1 Type-C
Кабели: USB-A на USB-C и USB-C на USB-C в комплекте
Доступные объемы накопителя: до 2 Тб
Совместимость с ОС:  Windows/Mac OS/Linux
Материалы: пластик, алюминий
Размеры: 10 х 3.5 х 1.1 см.

 Прислали диск в фирменной упаковке ORICO.

В коробке находится: два кабеля: USB-A на USB-C и USB-C на USB-C (длина 50 см), инструкция.

 В комплекте с ORICO находятся сразу два кабеля, двух разных стандартов: для USB-A и для USB-C. Оба поддерживают скорость передачи данных стандарта USB3.0/3.1.

Производитель снабдил комплект кейса маленькой отверткой, закладной резьбовой втулкой, крепежным винтом, а также кусочком термоинтерфейса для крепления диска к радиатору.

 Инструкция из комплекта условная, изучать там нечего.

 Акриловый корпус кейса оклеен защитной пленкой, которую нужно удалить.

Размеры кейса около 10 х 3.5 х 1.1 см.

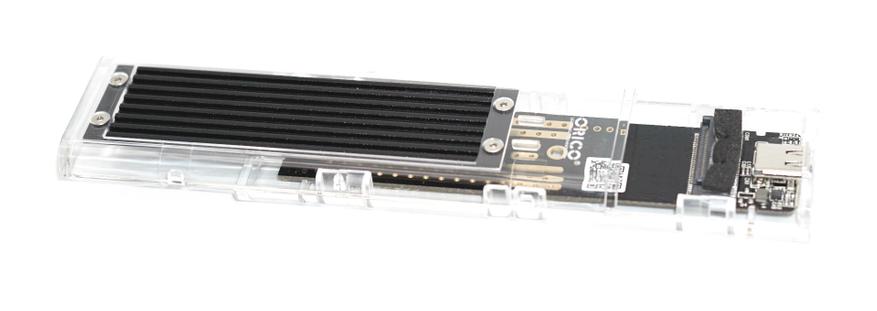

 Кейс прозрачный, видно печатную плату и контроллер.

 На корпусе есть маркировка: внизу модель и параметры, вверху — название фирмы.

 Открывается кейс простым сдвиганием в сторону.

 Плата внутри не зафиксирована, можно ее извлечь и рассмотреть поближе.

 Крупная фотография платы контроллера кейса. Дорожки печатной платы под самим диском металлизированы с двух сторон для более качественного отвода тепла.

Контроллер USB используется JMicron JMS583.

Кабель имеет реальный USB 3.0 штекер — при увеличении виден дополнительный ряд контактов.

Еще раз напоминаю, что кейс ORICO не работает с mSATA дисками.

Не поддерживает диски B-Key или B+M key, работает только с дисками M-Key (NVMe). Причина — отсутствие В-ключа, то есть вы просто не сможете установить «неправильный» диск. Заранее проверьте формфактор и тип ключа вашего диска перед заказом.

Попробую примерить кейс ORICO с недорогой моделью твердотельного M.2 NVMe-диска Blitzwolf BW-NV2 (обзор и тест диска Blitzwolf BW-NV2). Диск «правильный», имеет M-Key (NVMe).

Обязательно устанавливаем прокладку термоинтерфейса для крепления диска к радиатору.

 Устанавливаем резьбовую втулку в прорезь диска, крепим с обратной стороны винтом.

Просто для сравнения — у похожего диска Baseus М.2 диск крепится обычной резиновой вставкой. ORICO будет понадежнее, хотя и не такой быстрый при сборке.

Прозрачный внешний вид кейса ORICO специфичен и напоминает дизайн-скелетон. У кейса Baseus все гладко и непрозрачно. На фотографии ниже представлен кейс для M.2 NGFF SSD-диска Baseus (Обзор и тест скорости кейса Baseus M.2)

Оба кейса со снятой крышкой и без дисков. Отвод тепла у Baseus только вниз через печатную плату, а у ORICO дополнительно отводится через пластину радиатора. Металлизированные отверстия для охлаждения через нижнюю плату у ORICO также присутствуют. Очевидно, что быстрые диски NVMe в кейсе ORICO будут лучше охлаждаться и меньше перегреваться при длительном копировании.

И ORICO, и BASEUS имеют аналогичные интерфейсы USB-C.

 Для сравнения можно взять модель внешнего накопителя ORICO GV100, у которого скоростные показатели чтения и записи составляют 435 МБ/с и 335 МБ/с соответственно. Обзор ORICO GV100 с подробным тестированием. Из-за того, что в ORICO используется диск формата 2242 и неразборный корпус, накопитель получился заметно меньше по размерам, чем наш ORICO. Также, на фотографии представлен тонкий SSD диск в алюминиевом корпусе Blitzwolf BW-PSSD1 (Обзор и тест скорости диска Blitzwolf BW-PSSD1).

 Еще один «миниатюрный» переносной диск, размером с кредитную карточку — это Transcend StoreJet TS240GESD220C (Обзор и тест скорости Transcend StoreJet). Диск Transcend также показывает завидные скорости доступа, идеален для EDC.

 После сборки перехожу к тестированию диска. Для начала — примерка кабеля из комплекта USB-A на USB-C.

Перед первичным использованием следует проинициализировать, разметить и отформатировать диск с помощью утилиты compmgmt.msc.

 В системе отображается как JMicron адаптер.

 Не забываем безопасно извлекать устройство после копирования.

Утилита CrystalDiskInfo отображает установленный скоростной SSD ORICO Troodon M.2 NVME. Именно его, а не Blitzwolf мы будем тестировать.

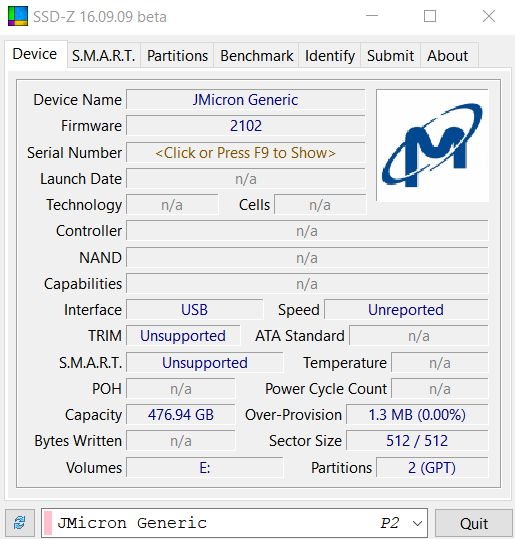

Утилита SSD-Z отображает контроллер кейса JMicron.

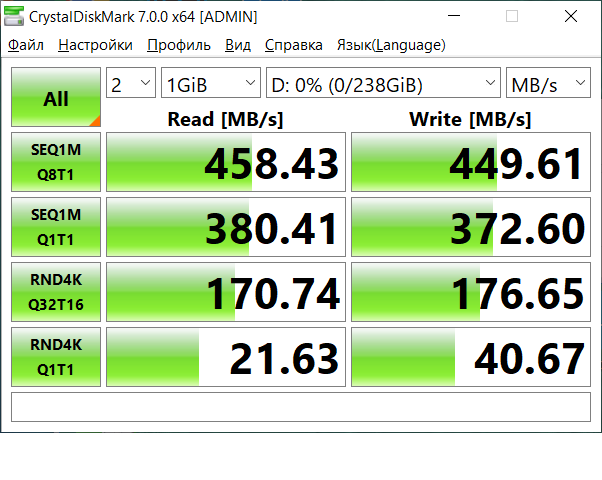

Утилита CrystalDiskMark показывает, что у накопителя ORICO Troodon весьма неплохие параметры доступа как на чтение, так и на запись (450 МБ/с и 370 МБ/с соответственно). Скорости случайно доступа также высокие, что делает этот диск идеальным для переноса рабочих документов.

Тест скорости утилитой ATTO Disk Benchmark.

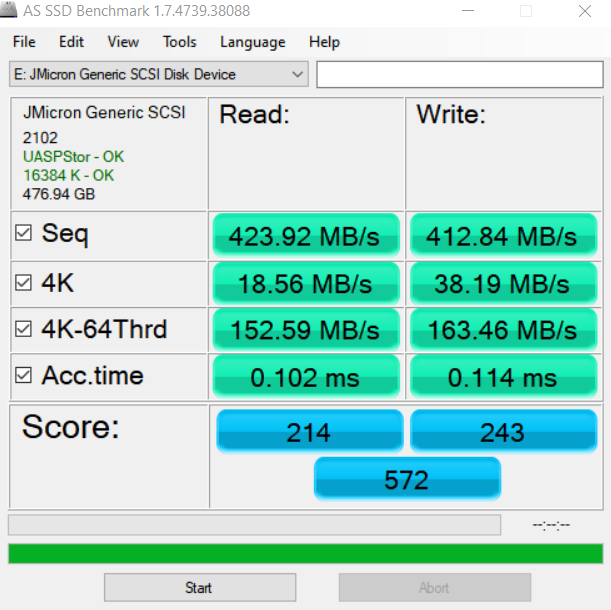

 Тест скорости утилитой AS SSD Benchmark.

Утилита HD Tune показывает стабильную скорость доступа на уровне 200-250 МБ/с.

 Пример реального копирования файла. Во время процесса копирования скорость держалась примерно на одном уровне, стабильно быстрая запись (115 МБ/с), практически вдвое выше вариантов 2.5" SSD.

Накопитель в составе кейса ORICO работает со смартфонами и планшетами через OTG. Запускается на телевизорах и медиаприставках, и не требует дополнительного внешнего питания. Можно сделать вывод, что это вполне рабочий вариант для того, чтобы сделать самодельный быстрый накопитель аля флешка. По размерам, конечно, обычные USB накопители поменьше, но незначительно. Из минусов выделю необходимость постоянно иметь с собой USB-C кабель. Да и цена у кейса ORICO вполне адекватная.

Обзоры других вариантов портативных жестких дисков, внешних/портативных накопителей смотрите в моем профиле.
