Обзор бюджетного сканера для диагностики авто Scan Tool Pro Black Edition

Для простых людей автомобиль не роскошь, и поддерживать его в работоспособном состоянии важно. Одни из аспектов продления беспроблемной эксплуатации современного автомобиля — диагностика ошибок от электронных систем. Для пользовательской диагностики ошибок на приборной панели есть удобное, а главное компактное решение — OBD-2 сканеры с протоколом Bluetooth. Сегодня рассмотрим как раз такой вариант от компании Scan Tool Pro. Модель Black Edition построена на чипе PIC18f25k80 V1.5 и позволяет не просто диагностировать основные системы автомобиля, читать ошибки, но и разблокировать скрытые функции в автомобиле. Проверим сканер в популярном мобильном ПО и в разных автомобилях.

Технические характеристики

Упаковка и комплектация

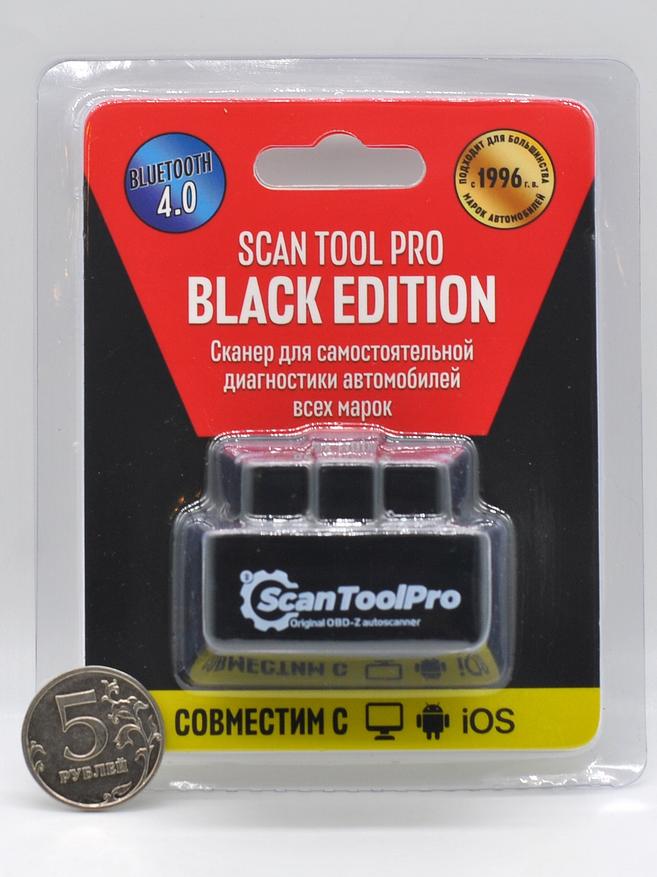

Диагностический сканер попадает к пользователю в прозрачном блистере:

Эта модель сканера произведена в Китае. Производитель предоставляет локальную гарантию на устройство 5 лет. Есть бесплатный номер для решения вопросов по телефону.

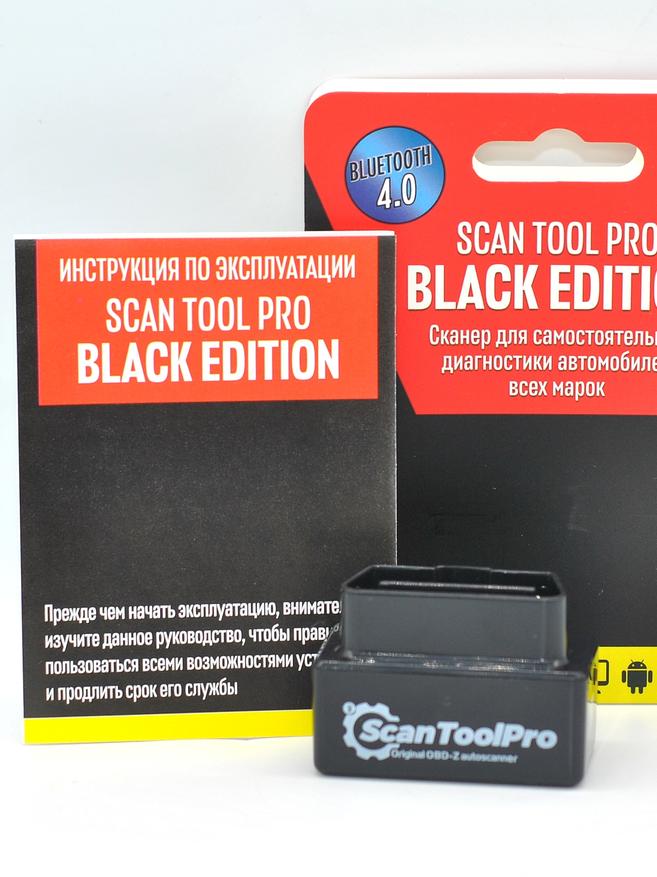

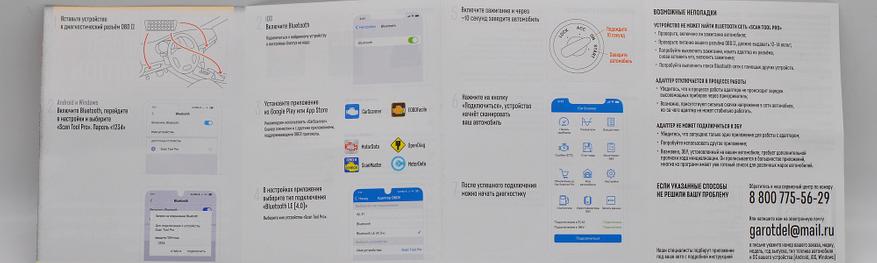

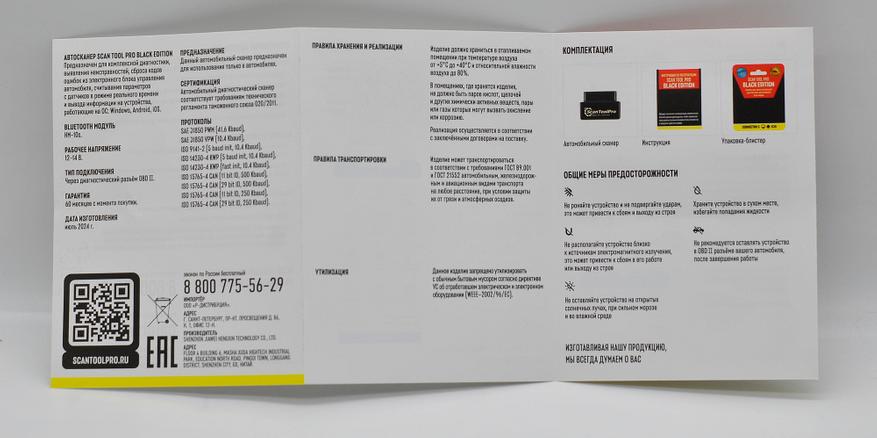

Внутри упаковки есть подробная инструкция (она доступна и по QR-коду):

Для новичка в самостоятельной диагностике алгоритм с таким сканером достаточно прост: появилась ошибка на приборной панели (особенно важны «Check engine») — вставил сканер в порт OBD2 — провел опрос систем автомобиля в мобильном ПО — получил код ошибки, тут же со смартфона поискал суть проблемы. А далее, в зависимости от сложности поломки решать: ехать дальше, проводить ремонт самостоятельно или ехать в специализированный сервис. Особенно удобна такая диагностика в дороге, сканер много места не займет, а смартфон всегда при себе.

Внешний вид и чипы

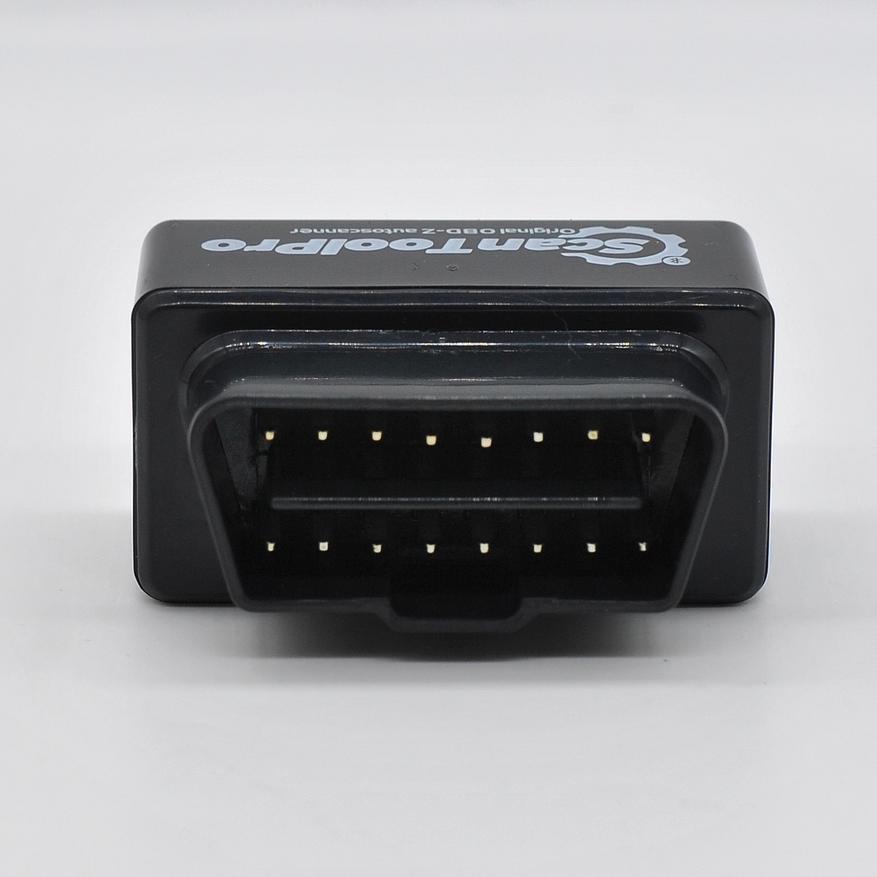

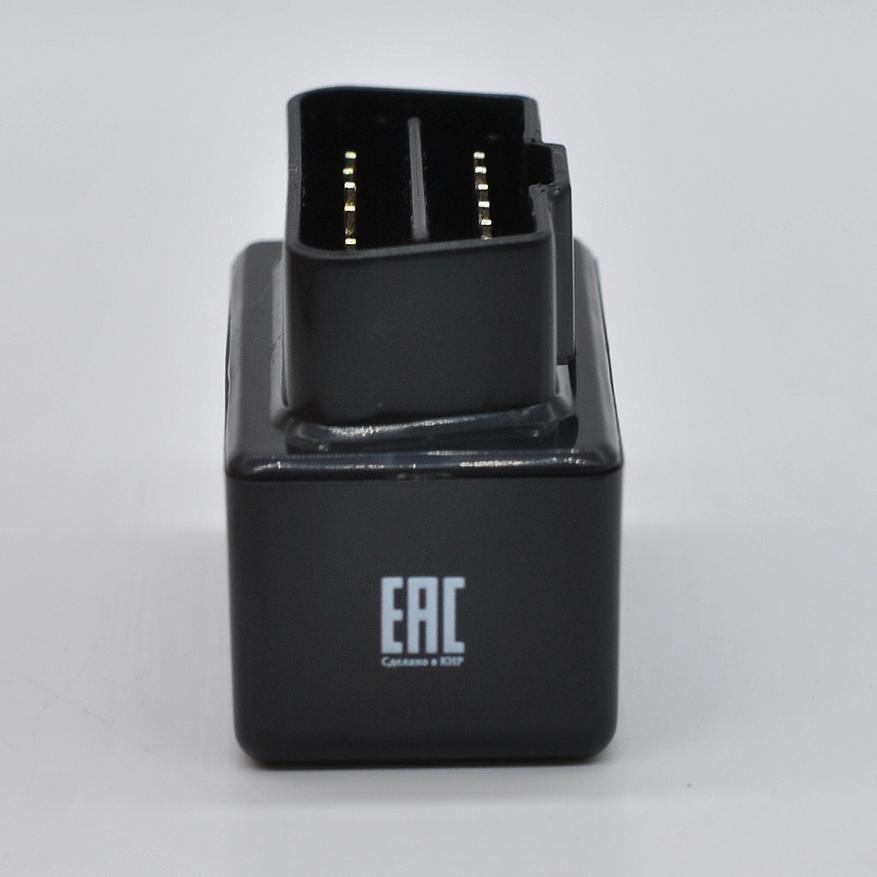

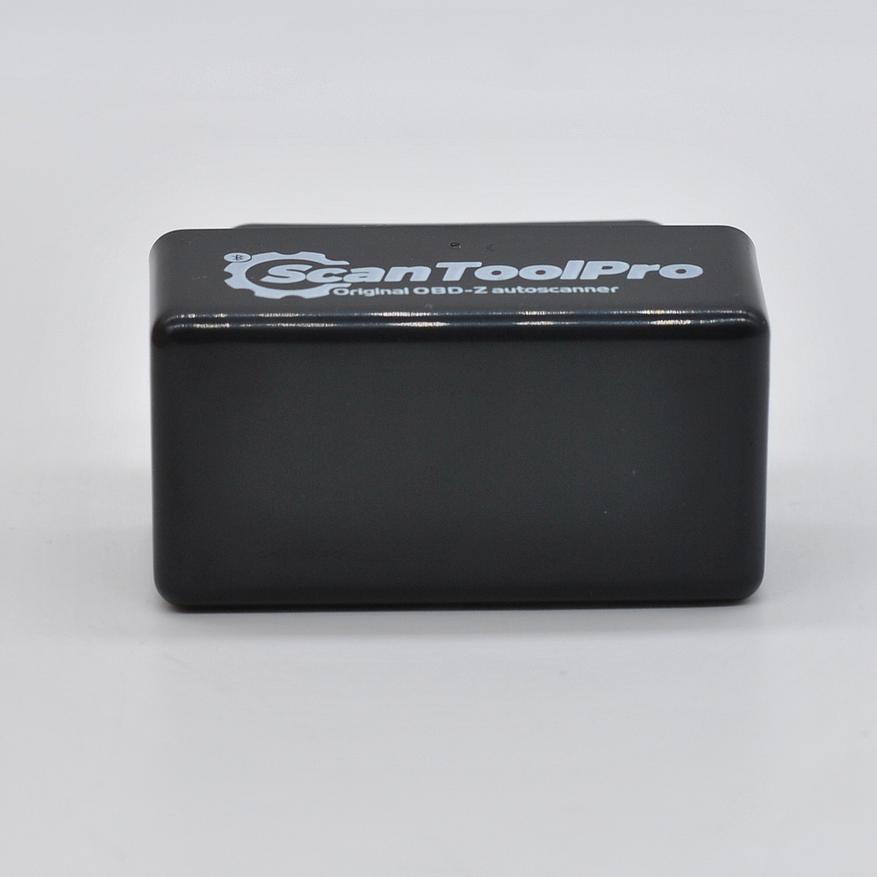

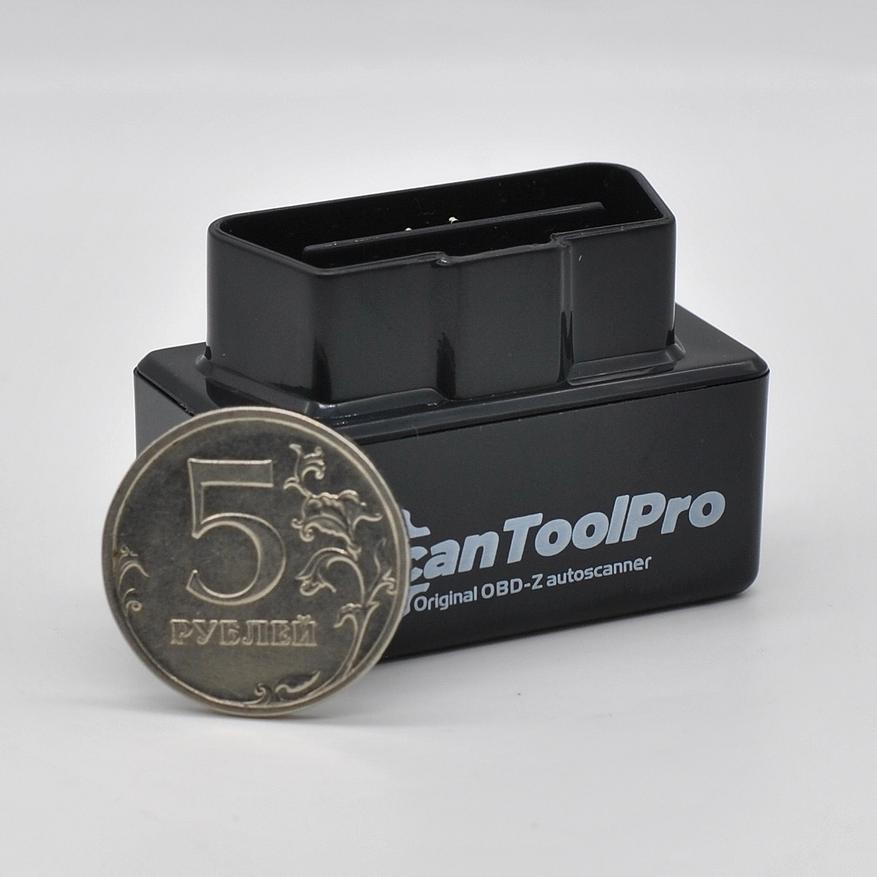

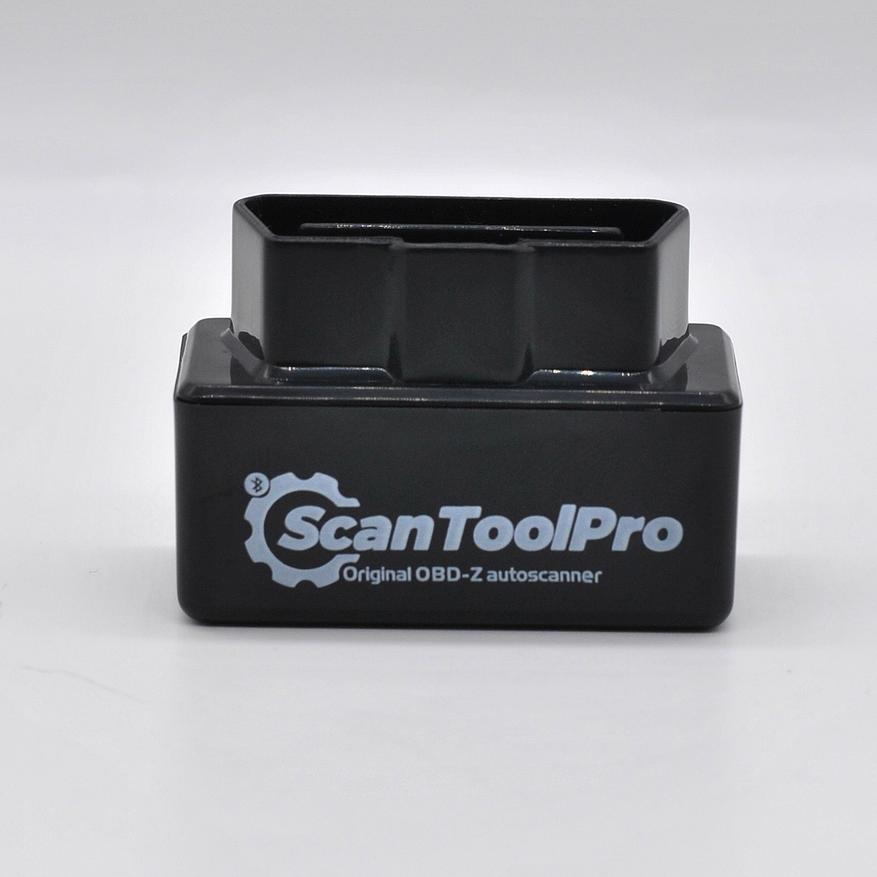

Корпус сканера Scan Tool Pro довольно компактный (часть, которая выступает из разъема 48х25х21,5 мм). Надпись на корпусе «OBD-Z» конечно в тренде, но, наверное, имелось в виду OBD-2. Разъем абсолютно типовой, для правильного позиционирования есть выступ.

Кнопок никаких нет, все на автомате. Если ничего не подключено в диагностический разъем, можно ездить постоянно со сканером (после выключения зажигания в современных машинах, питание оттуда пропадает через несколько минут).

Измеренная масса 19 г. Места в автомобиле много не займет, главное не потерять его в объемном бардачке.

Посмотрим что внутри Black Edition.

Пластик очень прочный, чтобы отжать с защелок крышку, пришлось повредить корпус. Чего не сделаешь ради любопытства.

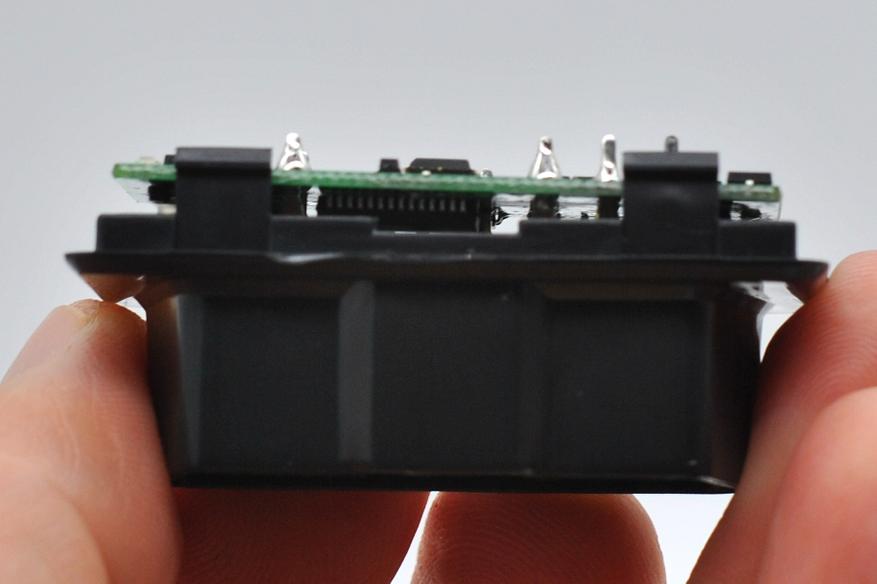

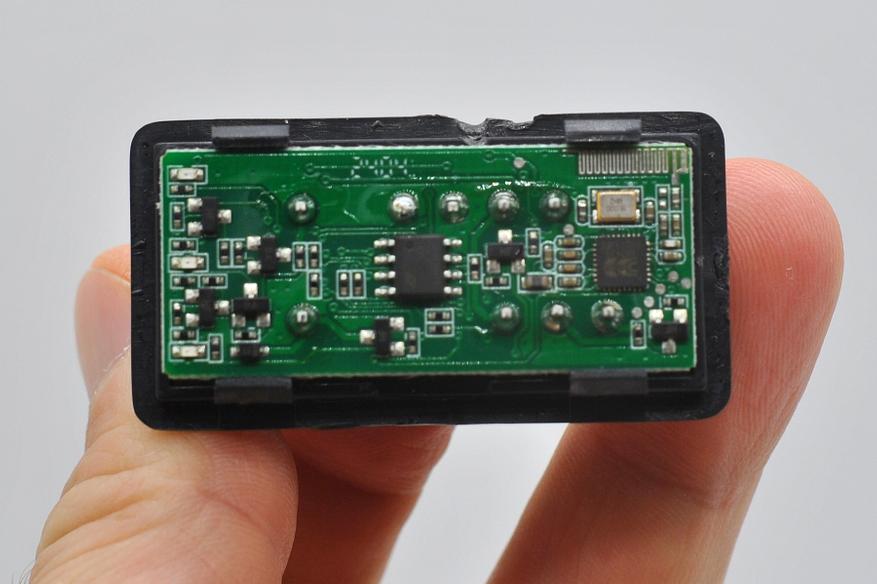

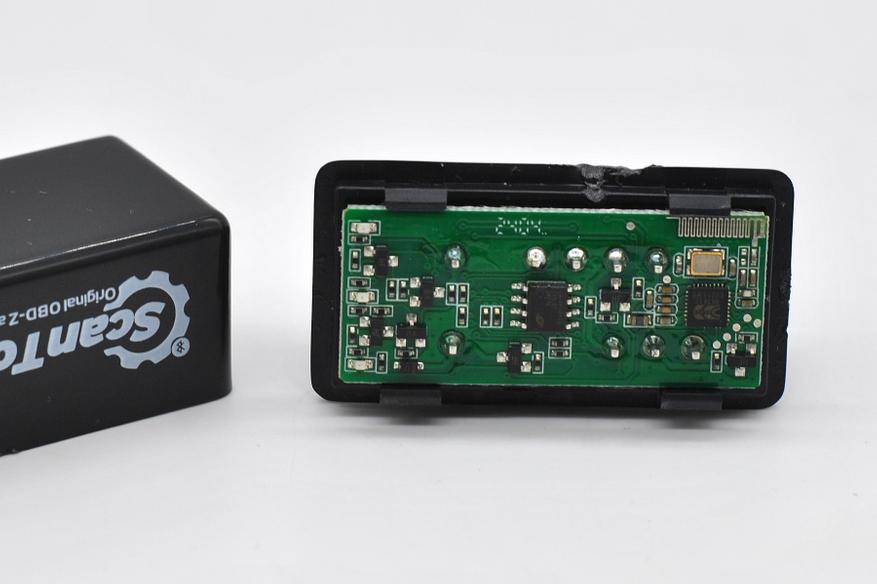

Тут одно платная компоновка. Сверху стоит BT чип BK3432 с антенной дорожкой на плате и CAN-интерфейс CA-IF1051S-Q1. Чип PIC18f25k80 на нижней стороне платы (как и заявлено). Видим также, что нет индикаторных светодиодов. А это минус — не понятно идет ли питание на разъем.

Тестирование, мобильные приложения и применение

Для каждого автомобиля свое место размещения разъема для диагностики, у меня в авто, например, в перчаточном ящике.

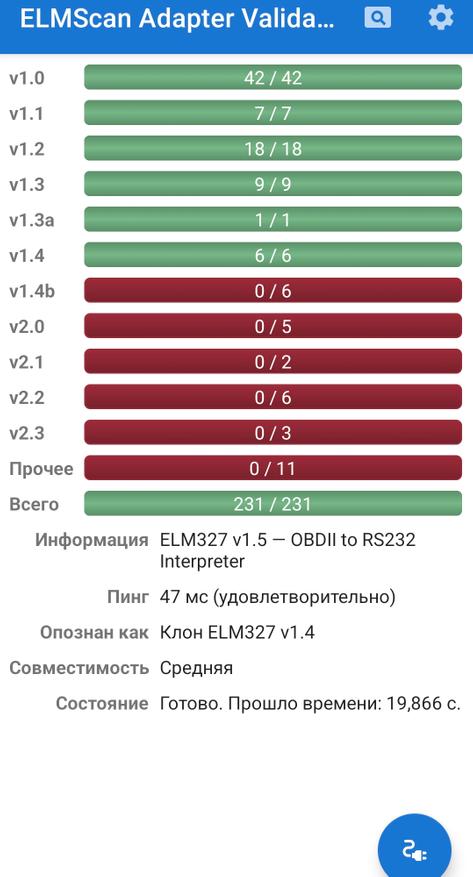

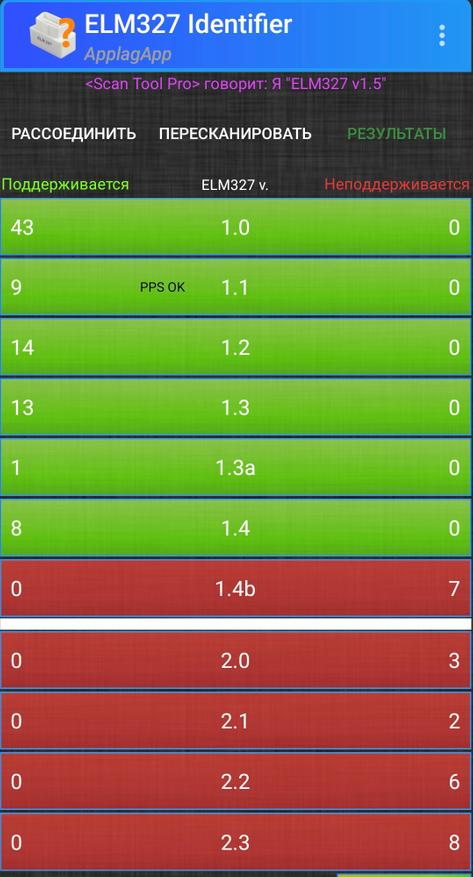

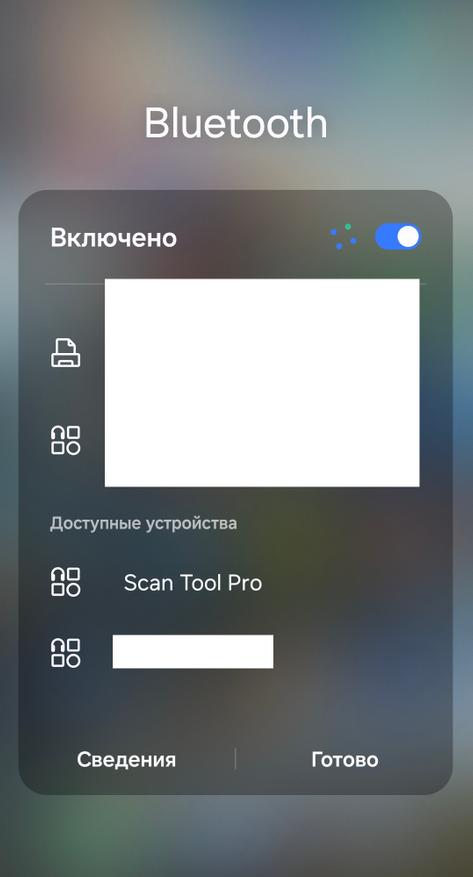

Связь по BT в пределах салона стабильная. Давайте сначала убедимся в работоспособности этого сканера с помощью мобильного программного обеспечения EML327 Identifier и ELMScan Adapter Validator, чтобы проверить все доступные функции заявленного протокола.

Все что нужно для любительской диагностики тут поддерживается. А вот дешевые EML327 с Али такую проверку не проходят.

Остановимся на рекомендованном в руководстве ПО (именно мобильном, ноутбук с собой возить для диагностики не всем нужно, а смартфон есть у каждого).

Open Diag хорош для автомашин российского производства (ниже проверим на 2115) и предлагает ряд функций кодирования блоков. Car Scanner — это удобное и «навороченное» приложение для различных моделей автомобилей, которое обладает понятным интерфейсом и возможностями бортового компьютера. Но в бесплатной версии ряд ограничений (например количество величин на совместных графиках). Помимо этого, существует множество бесплатных программ, таких как MotorData и другие. Все эти программы отображают коды ошибок в блоках и данные датчиков, а водитель сам решает, что делать с полученной информацией.

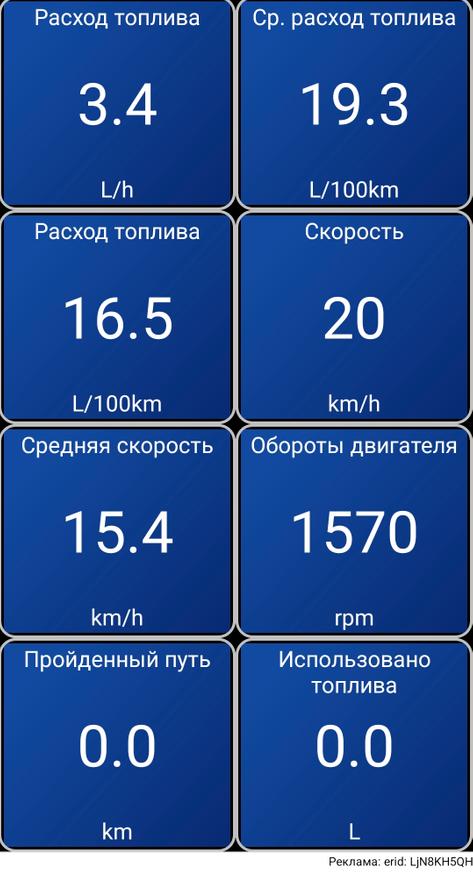

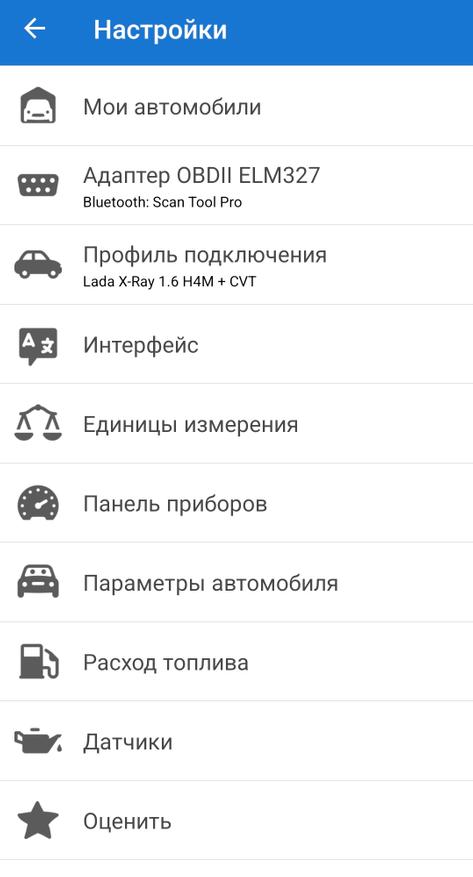

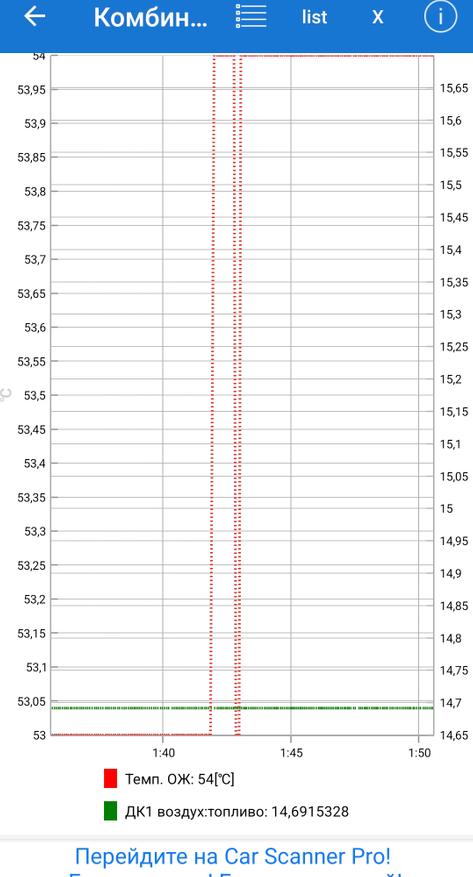

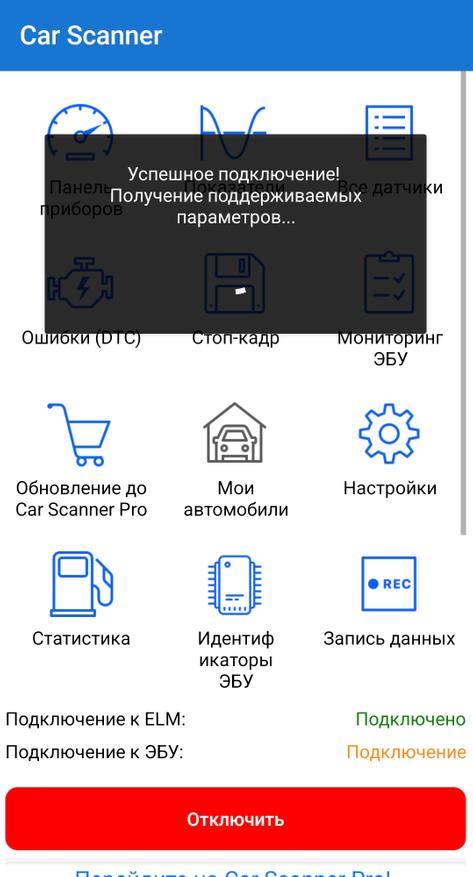

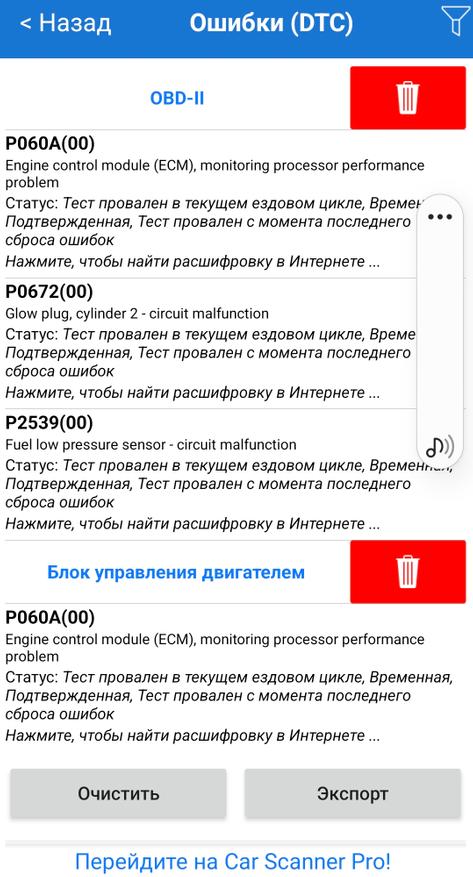

Car Scanner:

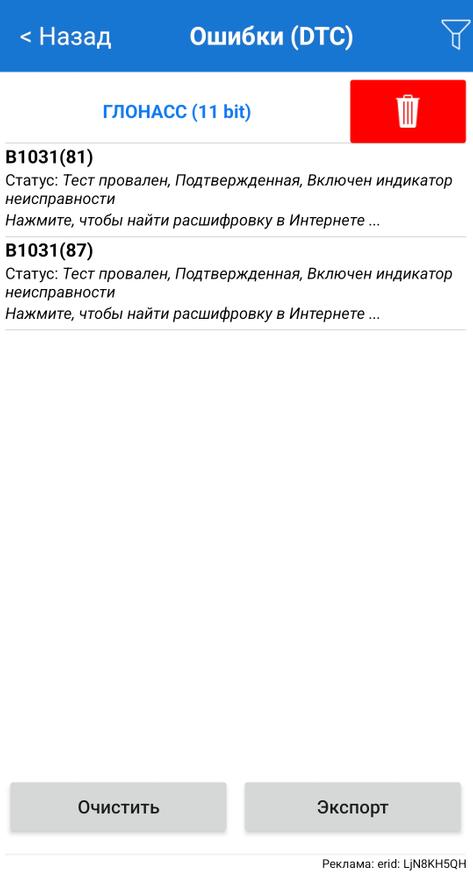

Это далеко не все возможности. При тапе на ошибку (читает и сброшенные в некоторых ЭБУ) идет поиск в интернете, сбросить также можно.

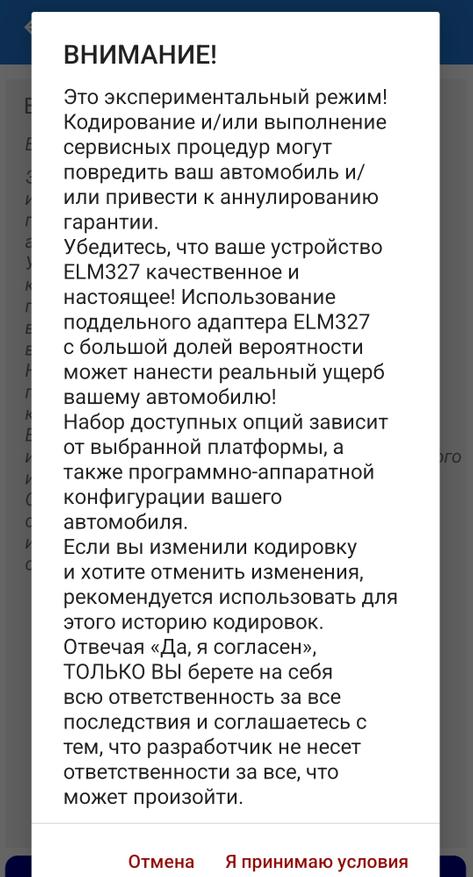

Есть и возможность и кодирования блоков, но менять там параметры без четкого понимания, не рекомендуется.

Я делал минимальную коррекцию фар, сканер позволяет.

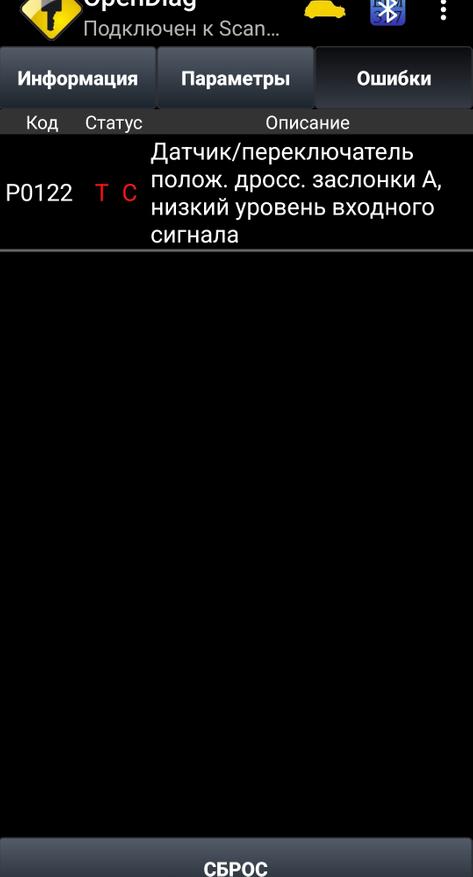

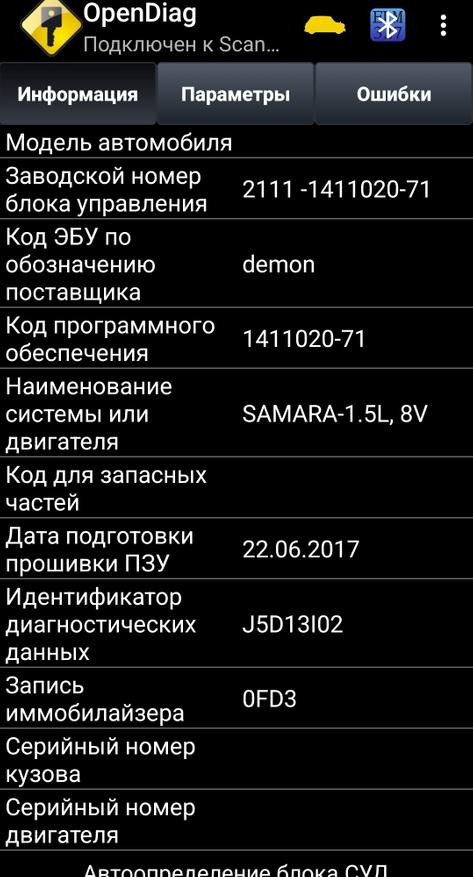

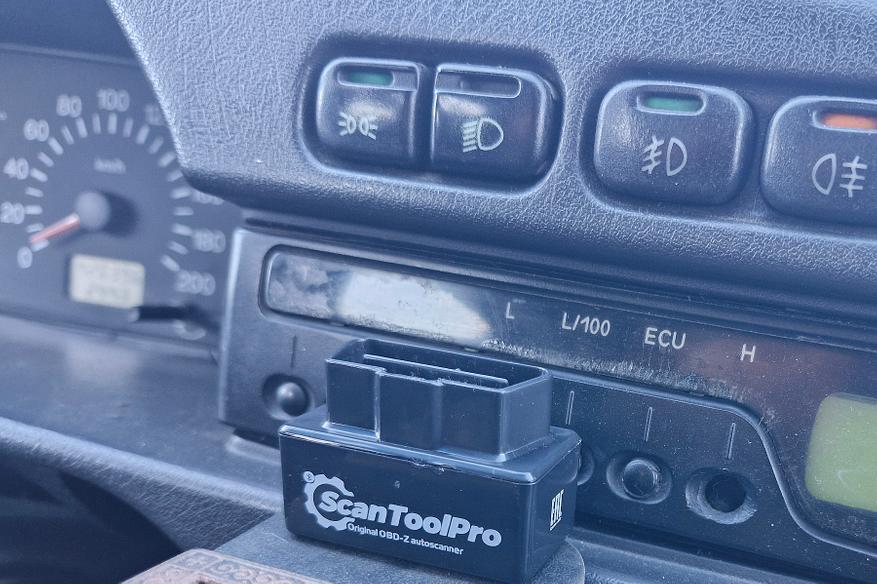

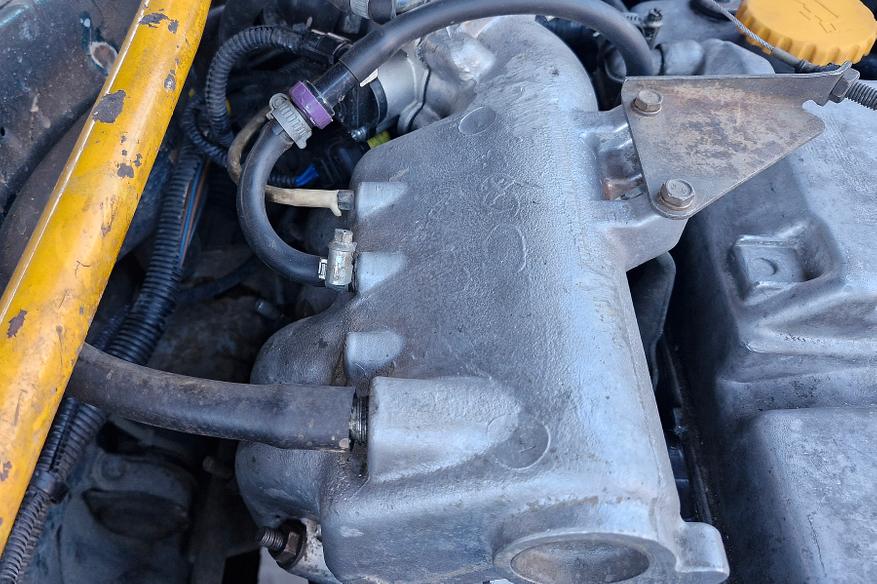

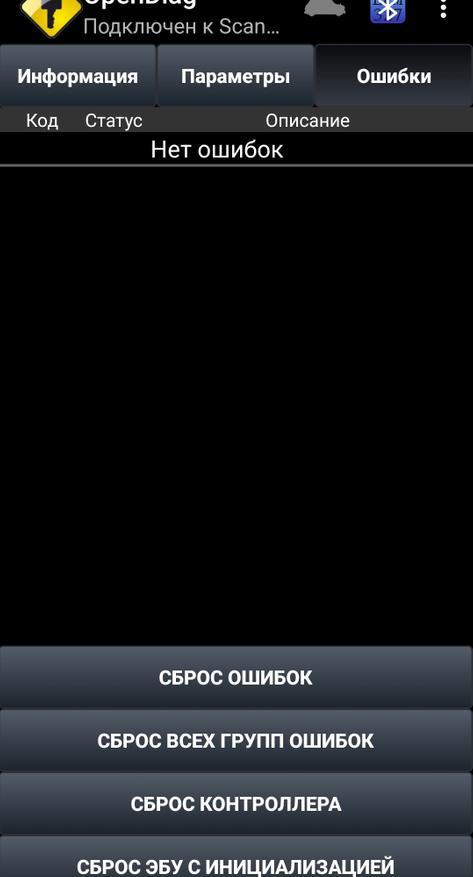

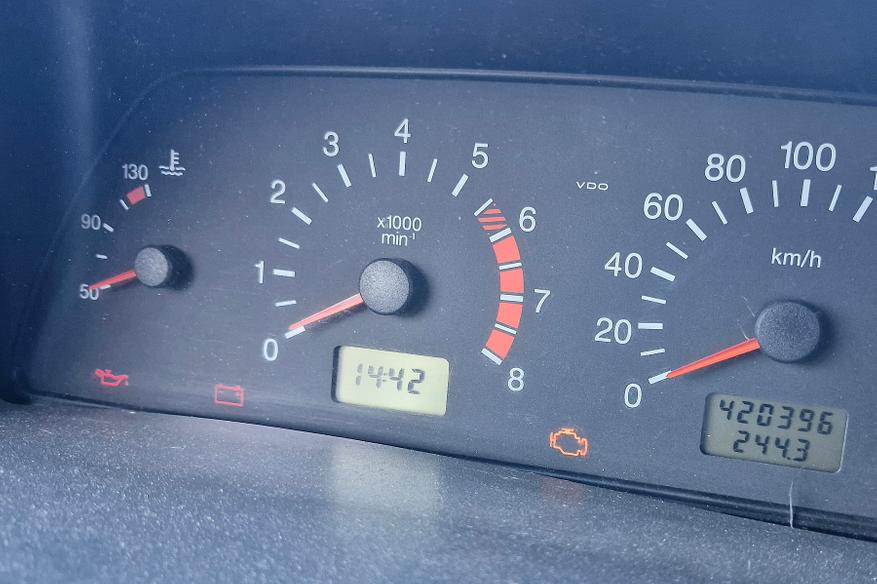

Отечественные не самые новые автомобили тоже не обойдем вниманием. Боевой ВАЗ 2115 (ошибку создадим сами и тут же ее диагностируем в Open Diag):

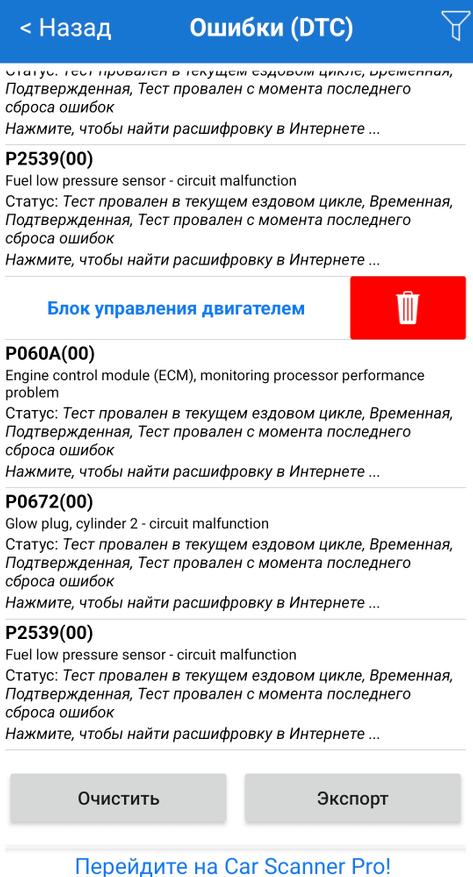

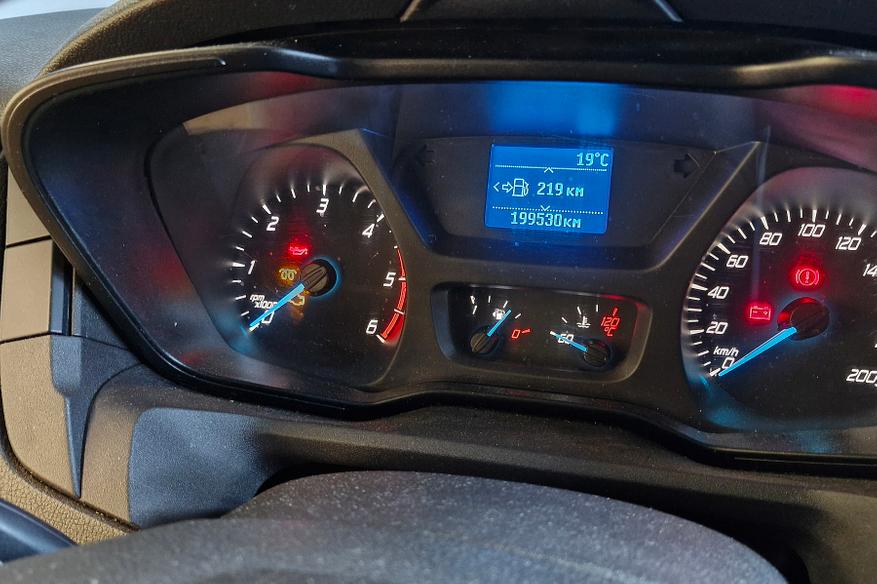

Далее, случай реального применения сканера Scan Tool Pro Black Edition в ремонте автомобиля.

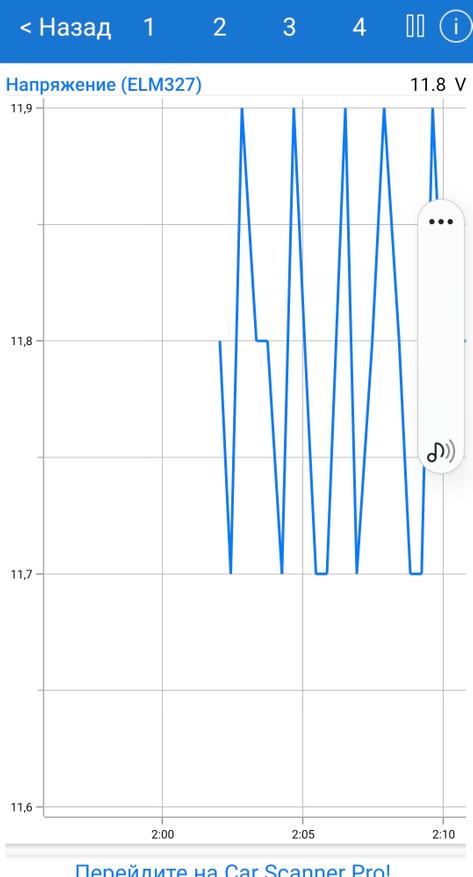

Несмотря на гору диагностированных ошибок, проблема была в топливном насосе и аккумуляторе. После ремонта ошибки были сброшены, и автомобиль поехал работать дальше.

Заключение

Автомобильный сканер Scan Tool Pro Black Edition с задачей первичной любительской диагностики автомобиля справляется, для некоторых моделей дает доступ к кодированию скрытых возможностей блоков. С ПО Car Scanner работает четко, ВАЗы с Open Diag диагностируются. Читает блоки довольно быстро и не теряет связь со смартфоном. Из минусов отмечу: отсутствие индикаторов работы и не самая новая версия Bluetooth.

Купить устройство Scan Tool Pro Black Edition можно на официальном сайте или российских маркетплейсах, например, Яндекс Маркет. Напоминаю, гарантия на сканер 5 лет, а цена менее 2000 рублей.

Спасибо за внимание. Удачи на дорогах!
