Здравствуйте друзья

Продолжаем знакомство с Zigbee гаджетами для экосистемы умного дома Tuya Smart. Кстати кто хочет подробнее узнать о работе и возможностях этой системы — стоит почитать мой обзор — Умный дом Tuya Smart.

А сегодня мы рассмотрим логический, а значит полностью беспроводный, контроллер выполненный в форме пульта дистанционного управления с тремя клавишами. Каждая из клавиш распознает по три вида нажатий и служит условием для любых автоматизаций.

Куплен на Aliexpress — цена на момент публикации обзора -  $11.99

Параметры

  • Протокол — ZigBee 3.0
  • Штатная экосистема — Tuya Smart
  • Количество кнопок — три, действий — девять
  • Элемент питания — CR2032

Поставка

В коробке, кроме пульта, нашлось еще место для пластикового держателя на стену, который можно крепить и при помощи двустороннего скотча и шурупами. Еще есть ремешок для пульта, маленькая отвертка и инструкция.

В ней показано как разбирать пульт — для этого нужно открутить один винт. Пульт может продаваться как с батарейкой так и без нее, нужно смотреть описание товара. Но даже если у вас будет пульт с батарейкой — разобрать его все равно придется, ведь кнопка сопряжения находится под корпусом.

Конструкция

Пульт выполнен из белого матового пластика, не маркого и не скользкого. Он имеет овальную форму и три, довольно большие и удобные кнопки, подписанные цифрами 1,2 и 3.

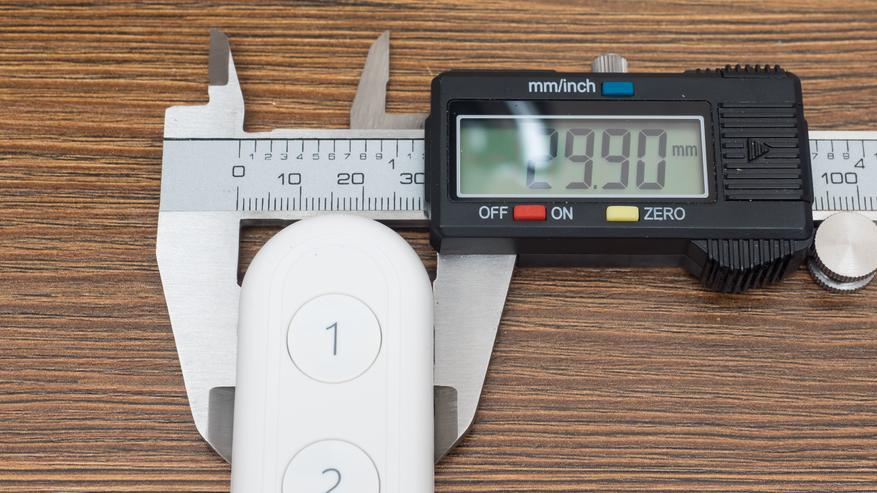

Пульт не такой маленький как может показаться на фотографиях товара. Длина составляет — почти 9 см, а ширина — 3 см. Так что и держать и в кнопки попадать удобно и не так просто потерять.

Корпус держится на одном саморезе сзади, и защелках, которые находятся с длинной стороны, по бокам. Кстати довольно тугие, поэтому аккуратно — чтобы не сломать.

Под крышкой — находится отсек для элемента питания, CR2032, посередине — кнопка сопряжения. Управляющий модуль — стандартный для устройств Tuya — TYZS3

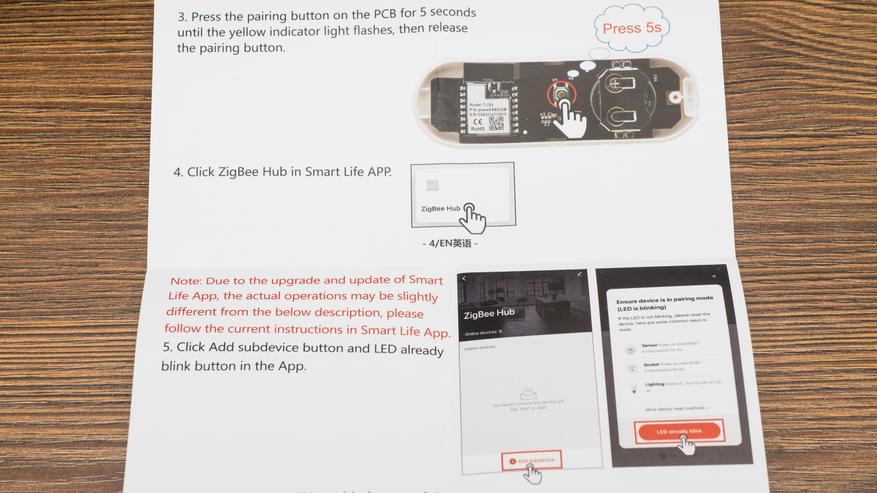

Для перевода в режим сопряжения, нужно зажать кнопку секунд на 5, после чего начнет мигать светодиод устройства.

Tuya Smart

Штатное приложение для экосистемы — Tuya Smart, но есть еще много клонов, типа Smart Life. Для подключения нужен любой совместимый zigbee шлюз, у меня — Alfawise. В его плагине запускаем подключение дочерних устройств, после чего шлюз обнаружит пульт. Он определится как трехклавишный выключатель, по сути это так и есть.

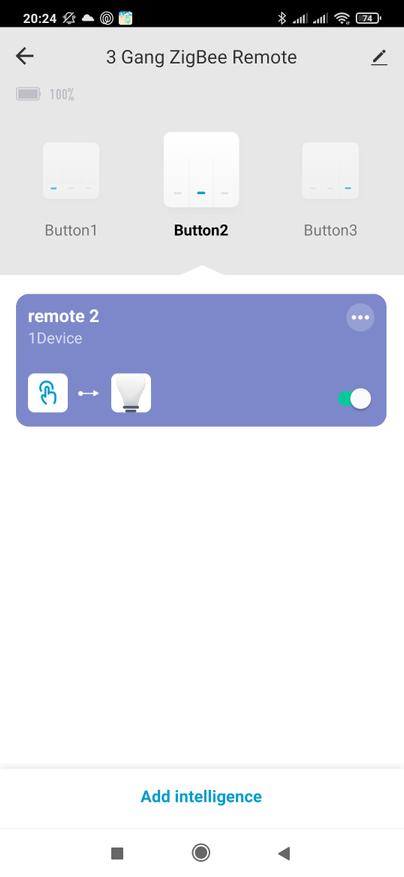

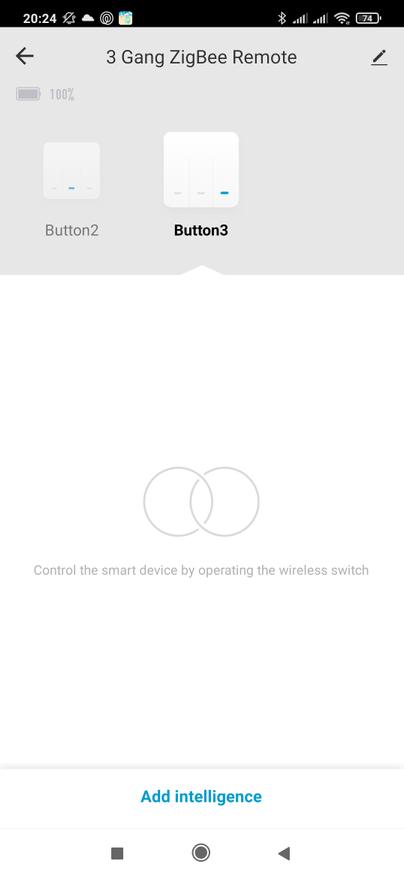

Пульт, в виде выключателя, появится в плагине шлюза. Он тоже имеет собственный плагин, в котором можно на каждую из трех клавиш устанавливать различные действия. Для этого нужно нажать кнопку внизу окна — после чего откроется мастер создания сценариев.

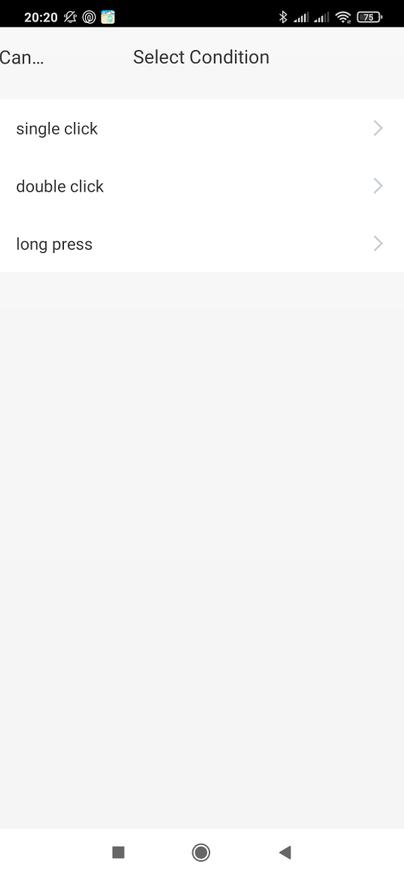

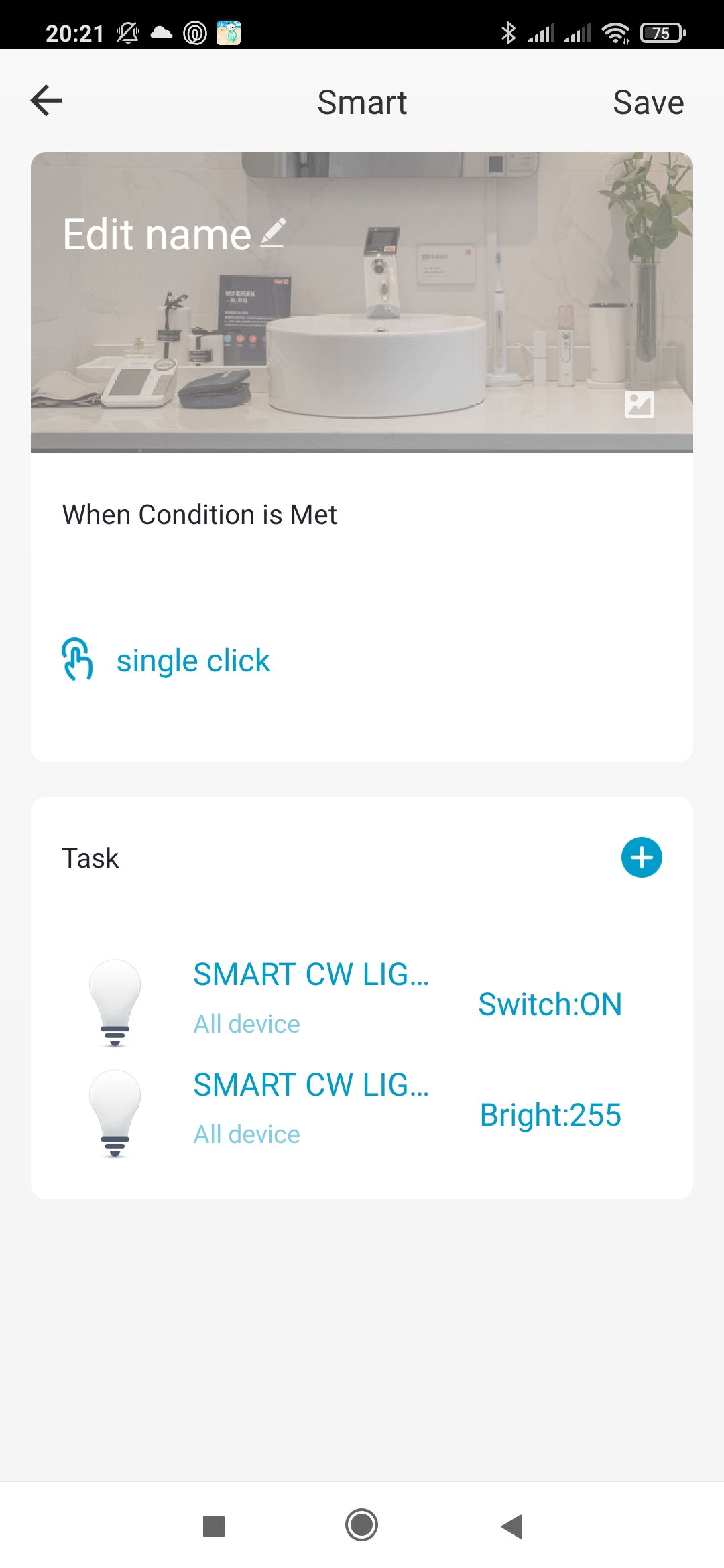

Каждая кнопка имеет три варианта нажатия, и может либо запустить ручной сценарий, либо отключить или включить автоматизацию, либо управлять доступными устройствами. Подробнее про это я рассказывал в обзоре Умный дом Tuya Smart. В примере одиночное нажатие включает лампу и устанавливает максимальную яркость.

Таким же образом, в в плагине выключателя можно настроить действия для всех вариантов нажатий каждой из клавиш, суммарно получится девять смарт сценариев.

Кроме этого, строка нового устройства появляется и в общем списке. Автоматизации можно создавать и из главного меню, и тут кроме кнопок, можно в качестве условия использовать состояние батарейки.

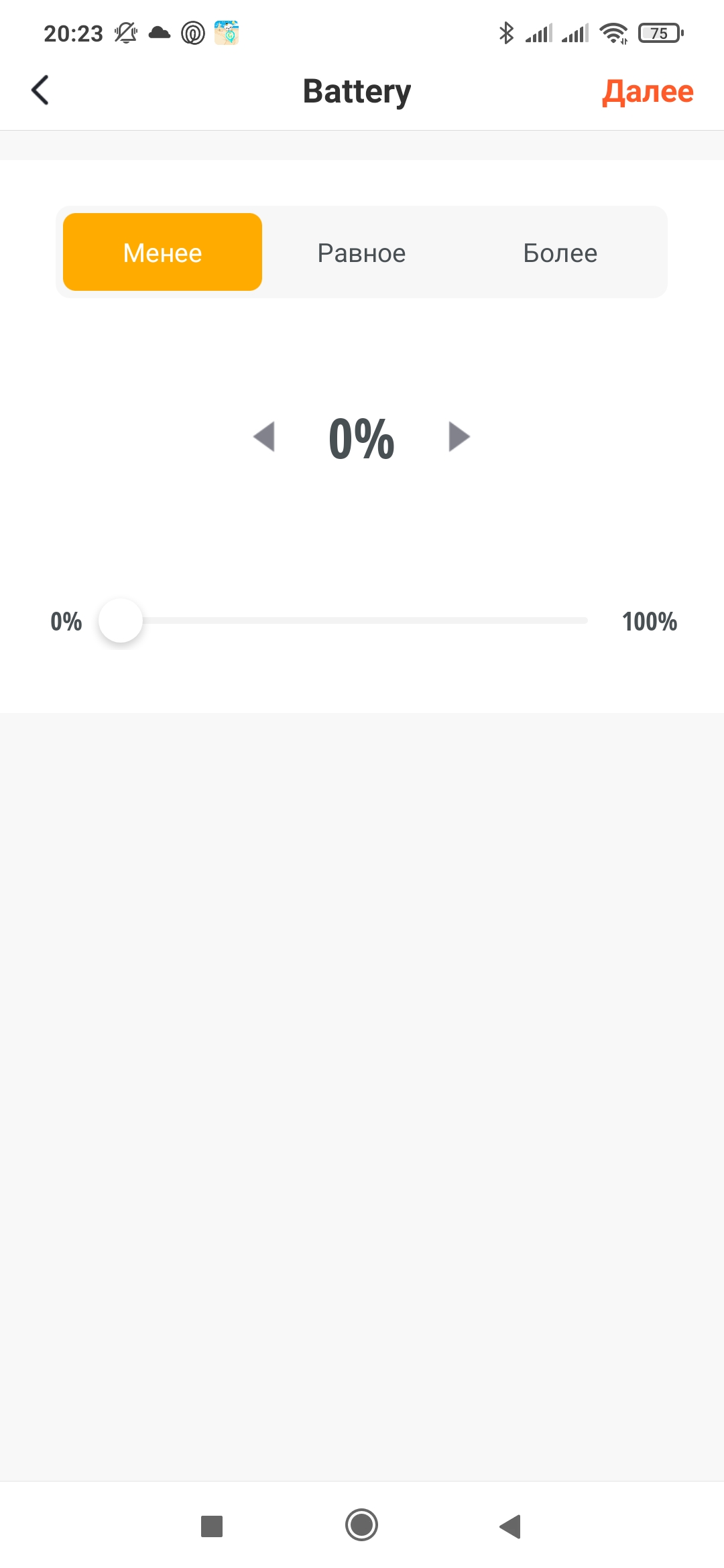

Для кнопок — тех же три варианта нажатия, одиночное, двойное и удерживание. Для батарейки — значения больше, меньше или равно. В качестве действий — управление сценариями, автоматизациями или устройствами.

Светодиод пульта подтверждает нажатие, для удерживания — нужно зажать кнопку пока светодиод не погаснет, после этого можно отпускать (см. в видео версии)

Home Assistant

Для подключения в Home Assistant я использую интеграцию zigbee2mqtt, в данном примере координатор — CC2531 на прошивке zstack 3.

Запускаем режим подключения новых устройств и переводим пульт в режим сопряжения. Через несколько секунд — светодиод погаснет и устройство появится в списке.

Здесь пульт тоже определяется как логический трехкнопочный настенный выключатель. Судя по всему стандартную схему просто упаковали в другой корпус.

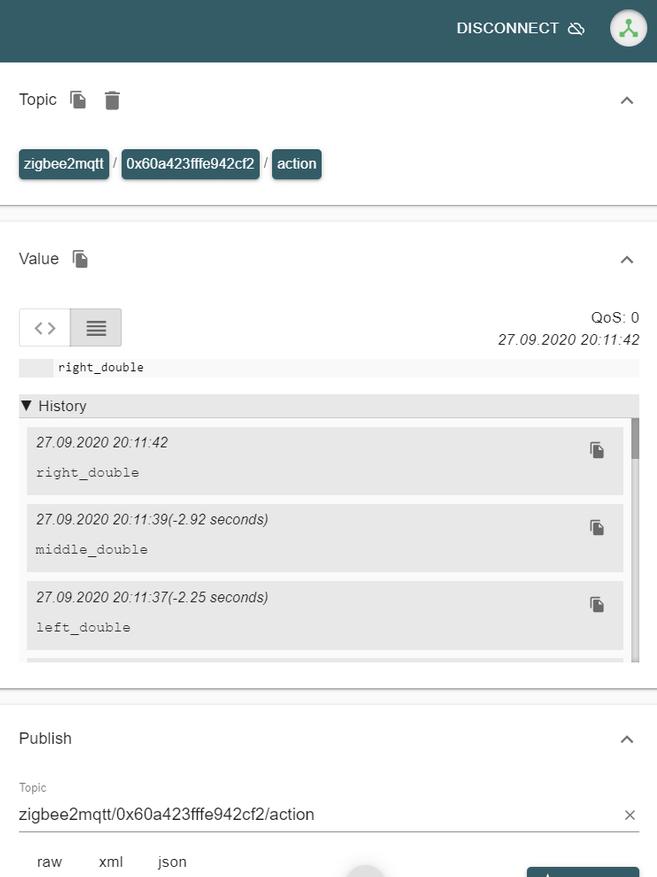

Как видно в истории изменений mqtt топика — действия, которые прилетают в сенсор action — имеют отдельные признаки для трех клавиш и называются правая, левая и средняя. Где правая — соответствует клавише номер один. Варианты нажатий тут такие же как и в родном приложении.

Через discovery prefix устройство автоматически залетает в home assistant и имеет три сущности. Сенсор action и уровни заряда батарейки и качества сигнала.

Все события — которых насчитывается 9, по три на каждую кнопку, прилетают в один и тот же сенсор action, который нужно использовать как триггер для автоматизаций, на платформе состояний.

Видео версия обзора

На этом все, спасибо за внимание
