Защита от потопа с датчиком протечки и реле Xiaomi Aqara и электрокраном

Здравствуйте друзья

Сегодня мы с вами рассмотрим вариант построения системы защиты от затопления с использованием электрического крана, датчиком воды и двухканальным реле от Aqara. Главная цель этого обзора — принцип работы такой системы, так как вариантов реализации может быть очень много.

Где купить ?

Средний уровень цен на Aliexpress

• Кран из обзора   — цена на дату публикации $ 14.01  (ссылка в ознакомительных целях)
• Реле Aqara — цена на дату публикации $ 18.10
• Датчик протечки Aqara — цена на дату публикации $ 14.80

Электрокран

Основным элементом системы антипротечки — является электрический кран, в задачу которого входит перекрытие входной трубы с водой. Правильный выбор — электрокрана задача очень важная, я сознательно не буду давать рекомендации по конкретным моделям, так как не являюсь специалистом по водозапорной арматуре. Для этого обзора я использую достаточно бюджетную модель, которую купил только для тестирования.

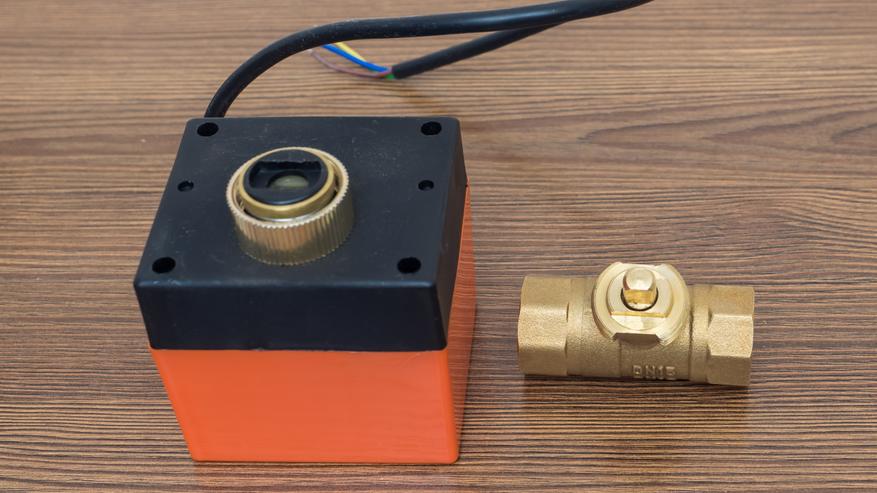

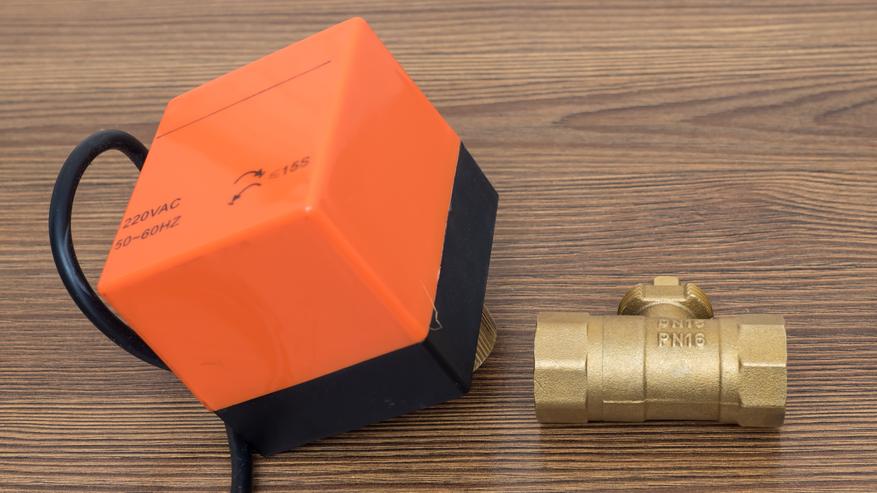

Электрический кран состоит из двух элементов — собственно самого шарового крана и электродвигателя.

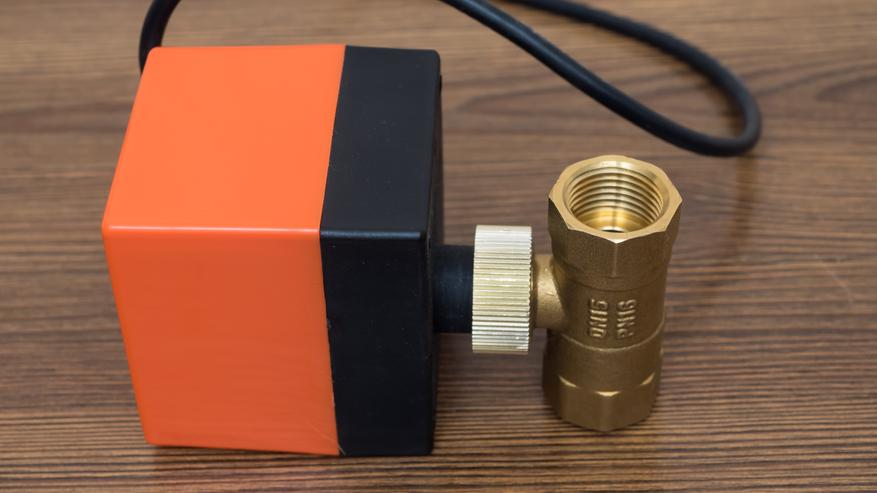

Электродвигатель подключается к шаровому через специальную муфту, определение положения закрыто — открыто, осуществляется при помощи концевиков на плате управления двигателем.

Кроме этого существуют варианты двигателей — актуаторов, которые могут управлять обычным шаровым краном.

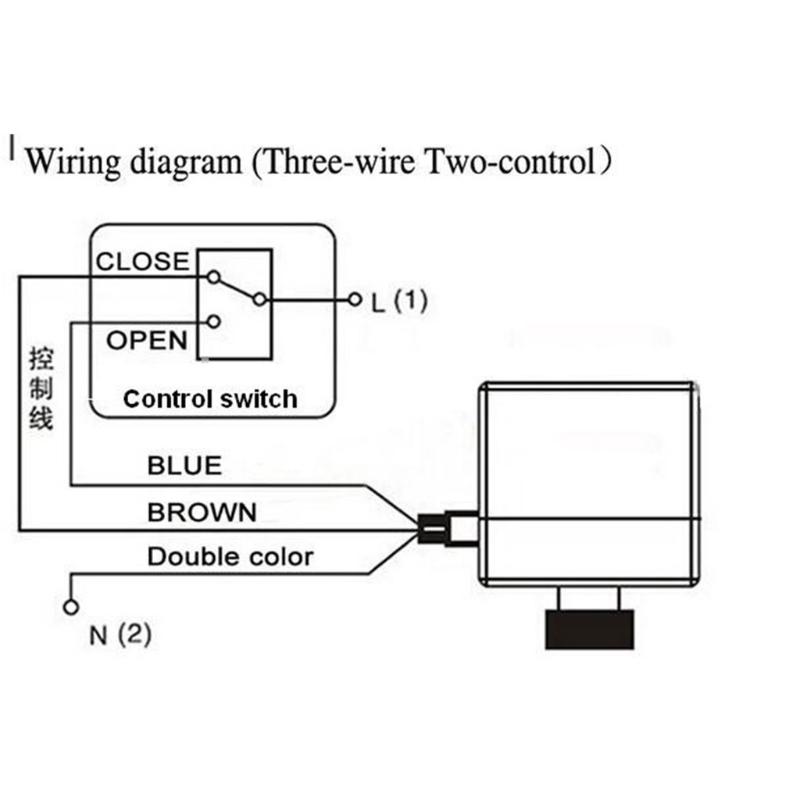

Этот электрокран имеет трехпроводное управление от сети переменного напряжения 220В. Один из проводов — ноль, он подключен всегда, два других — управляющие фазы, для открытия и закрытия.

Проверка работы

Для того, чтобы все работало корректно и безопасно, очень важно точно определить фазовый провод, это легко сделать при помощи индикаторной отвертки. Подробнее — в видео версии обзора

Кадр из видео:

Теперь можно проверить работоспособность крана и убедится в том, какая из управляющих фаз отвечает за открытие, а какая — за закрытие.

В моем случае подача питания на коричневый провод — приводит к закрытию крана

Подача питания на синий провод — к открытию крана. Если питания будет подано на обе фазы — взрыва не произойдет, просто кран будет попеременно открываться и закрываться.

Процесс в динамике — см. в видео версии обзора

Реле Aqara

Для управления краном — возьмем двухканальное реле Aqara. Также можно использовать, например, двухклавишный выключатель Aqara — это облегчит интеграцию в альтернативные системы.

Для работы в таком режиме у реле есть специальный режим interlock, для его активации — необходимо чтобы в этот момент один из каналов реле — был включен.

Нулевой провод — общий и для реле и для электрокрана, на слайде он подключен в тройной клеммник Wago, два других провода из него подключены к электрокрану и контакту N реле

Далее подключаем два провода — управляющие фазы, к выходам L1 и L2 — благодаря режиму интерлок, в один момент времени, активным может быть только один из них.

Остается подключить входящую фазу на вход IN реле и система управления краном — собрана.

Проверяем работу — первый канал теперь закрывает кран, второй канал открывает — причем если еще включен канал один, он автоматически выключается.  Подробнее — в видео версии обзора

Кадр из видео:

Выключатель

Напомню что данное реле позволяет использовать и обычный механический выключатель, причем он будет управлять реле и без интернет и wi-fi. Согласно штатной инструкции — подключаем вход выключателя к разъемому IN

Подключаем два провода на выходы выключателя

И соединяем их с управляющими контактами S1 и S2

Убеждаемся что все работает корректно. Подробнее — в видео версии обзора

Кадр из видео:

Время работы

Еще один момент — питание на двигатель нужно подавать только для открытия или закрытия крана, постоянно это делать не нужно. Поэтому измеряем время нужное для его закрытия — около 17 секунд.

Кадр из видео:

Открытие происходит немного быстрее — около 15 секунд.

Кадр из видео:

Датчик протечки

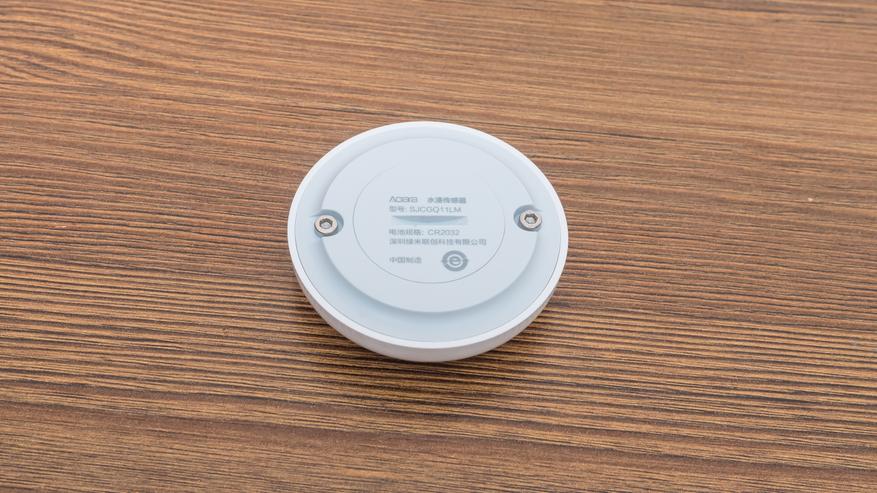

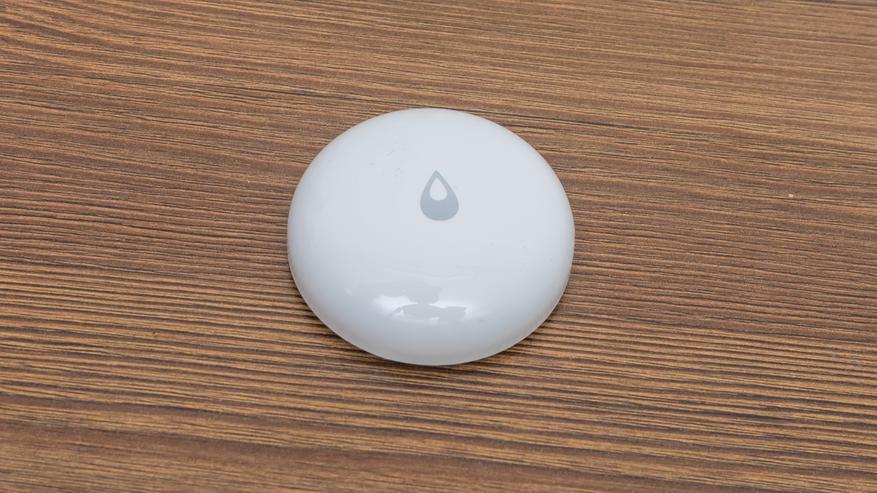

Для того чтобы зафиксировать факт протечки — нужен соответствующий сенсор. У Aqara есть и такой.  На его нижней части находятся два контакта, если они замыкаются лужей вода — сенсор срабатывает.

Автоматизация

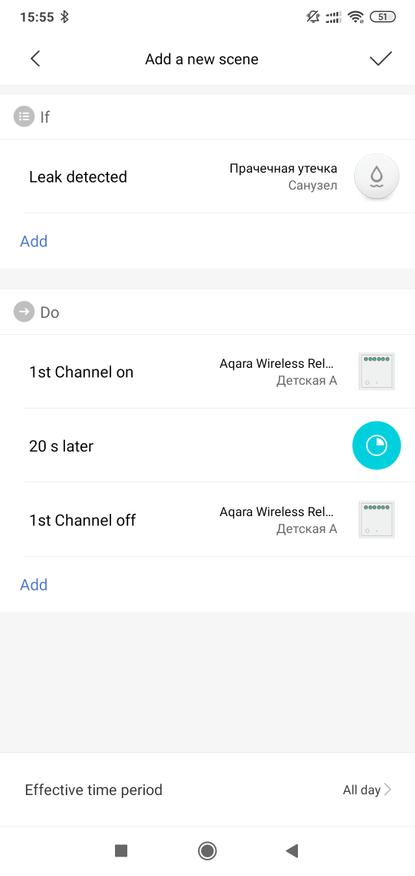

Для автоматического перекрытия крана создаем сценарий — условием которого служит обнаружение протечки. Действия — Включение питания на канал 1, который закрывает кран и через 20 секунд, с запасом, отключение питания.

При желании — можно создать и второй сценарий — на открытие крана, по условию — протечка устранена, по тому же принципу но на второй канал. Хотя для перестраховки — открывать кран лучше только вручную.

В рамках тестирования рассмотрим обе автоматизации и на закрытие и на открытие.

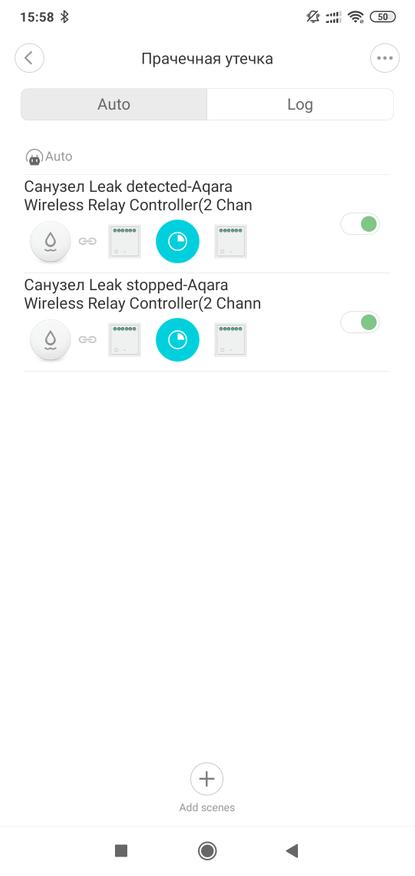

При попадании датчика протечки в лужу воды — срабатывает сценарий закрытия крана,

mihome при этом шлет и уведомление на телефон.

Если датчик вытереть насухо — срабатывает второй сценарий — на открытие крана.

Видео версия

Надеюсь этот обзор помог вам понять принцип работы системы антипротечки. Это конечно не панацея, такая система например ничем не поможет если вас будут заливать соседи сверху — вы только получите уведомление на телефон когда вода дойдет до датчика. Но я считаю лучше с такой системой чем без нее, с условием того, что на трубах будут установлены качественные краны.

Спасибо за внимание.
