Xiaomi Aqara Opple: новая линейка беспроводных Zigbee-выключателей

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Здравствуйте друзья

В этом обзоре мы поговорим про новинку в системе умного дома Xiaomi — беспроводном Zigbee выключателе Aqara Opple. Имеется три модели выключателей — на 2, 4 и 6 кнопок, что в сочетании с возможностью назначить на каждую кнопку по 3 действия, делает их рекордсменами по количеству функций. Героем обзора будет младшая, двухкнопочная версия.

Важно — обзор написан из предположения что читатель хотя бы в общих чертах понимает как функционирует система умного дома Xiaomi Aqara, так как с обычными выключателями описываемое устройство имеет очень мало общего.

Где купить?

  • Gearbest — цена на момент публикации $ 18,16
  • Banggood — цена на момент публикации $ 14,79
  • Aliexpress — цена на момент публикации $ 13,15
  • Ultratrade - цена на момент публикации 1100 руб

Параметры

  • Модель — 2х кнопочная WXCJKG11LM, на 4 и 6 кнопок соответственно WXCJKG12LM и WXCJKG13LM
  • Протокол — Zigbee 3.0, про совместимость с шлюзами я расскажу позже
  • Питание — батарейка CR2032
  • Рабочая температура от -10 до 50 С
  • Влажность от 0 до 95%
  • Размер — 86*86*15 мм

Поставка

Коробка не очень типичная для продукции Aqara, в оформлении нет ни цвета ни фотографий, дизайн минималистичный — но возможно это касается только китайских версий продукта.

В комплекте кроме выключателя, небольшая инструкция, наклейка двустороннего скотча и пара винтов

Инструкция только на китайском, в принципе ничего полезного в ней для себя я не нашел.  Выключатель можно крепить либо скотчем к любой поверхности, либо винтами, если он ставится поверх монтажной коробки

Конструкция

Сравнительно с предыдущими версиями выключателей — вид новинки изменился. Клавиши не занимают всю площадь фронтальной части.

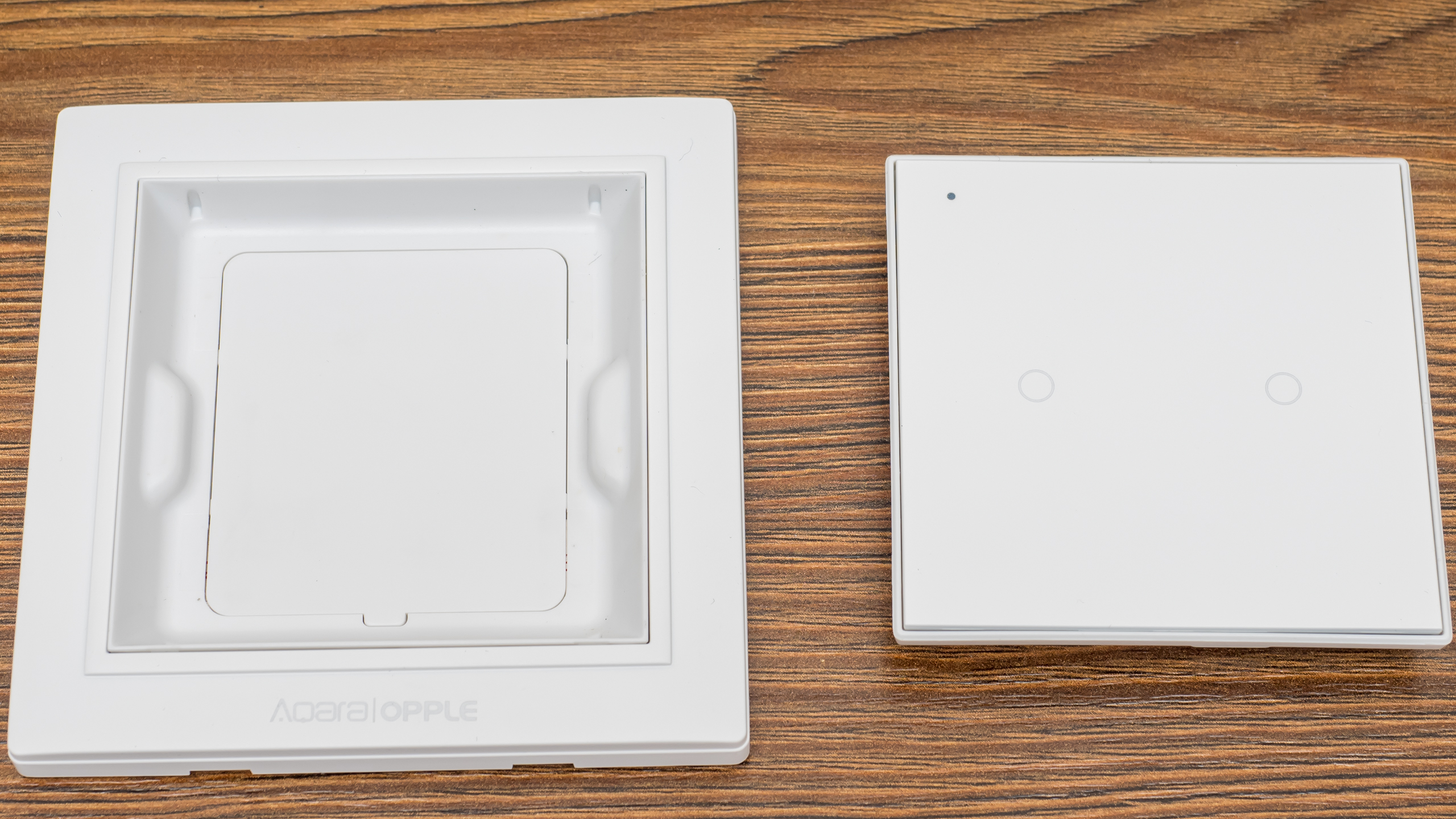

Более того, выключатель теперь разъемный. Модуль управления можно достать из квадратной рамки.  Рамка — используется для крепления к стене на скотч или винты, а сам выключатель может использоваться и отдельно, как пульт управления



На задней части рамки находится две резиновые наклейки, видимо для того, чтобы она не скользила по стене. Три полоски комплектного скотча устанавливаются между ними. Либо стандартные крепежные винты.  С наружной стороны — выемка под модуль управления, крепление — магнитное. И доставать легко и держится надежно. Установить неправильной стороной не получится — имеются специальные пазы.

Центральный модуль — это и есть собственно выключатель. Задняя часть имеет соответствующую рамке форму, тут же указана модель устройства и тип элемента питания.

Фронтальная сторона с кнопками, расположенными по горизонтали. На этой модели — одна большая клавиша на оба микропереключателя, на 12 и 13 модели, соответственно две и три горизонтальные клавиши.

В качестве обратной связи, используется синий светодиод в левом верхнем углу — он загорается при нажатии.

Еще хочу заметить, что проблема старых выключателей, которые можно было сбросить длительным нажатием на клавишу, тут устранена, так как кнопка сопряжения тут отдельная и находится сзади модуля.

Разборка

Перед подключением в систему, давайте разберем выключатель, я обычно не разбираю гаджеты, но тут это необходимо, как минимум для замены элемента питания.

Настенная рамка тоже разбирается на две части — ту что крепится к стене и декоративную крышку. Тут спрятаны отверстия для винтов, чтобы крепить выключатель поверх 86 мм монтажной коробки

Клавиша имеет горизонтальный ход, по типу качельки и крепится только на защелки по центру. Снимается при помощи тонкой плоской отвертки

Изнутри видно, что сверху и снизу находятся пластиковые крепления, один из углов имеет полупрозрачное окошко для светодиода

Внутренняя пластиковая крышка держится на одном винте посередине и защелках сверху и снизу. Она удерживает внутри плату с электронной начинкой.

Под платой, на дне коробки модуля управления видны два магнита, для крепления к настенной рамке.

Плата — универсальная, видны посадочные места для микропереключателей на 4х и 6ти кнопочные версии.

Элемент питания находится на задней стороне, как видите добраться до него не так просто, как в предыдущих версиях выключателей.

А это, так сказать, мозги выключателя, для тех кому это может быть интересно

Mihome

Из того многообразия шлюзов, которые имеются у меня в наличии сейчас, этот выключатель можно подключить только к круглому шлюзу Aqara ZHWG11LM. Возможно к новому 3 шлюзу мидзя тоже — проверю как приедет.

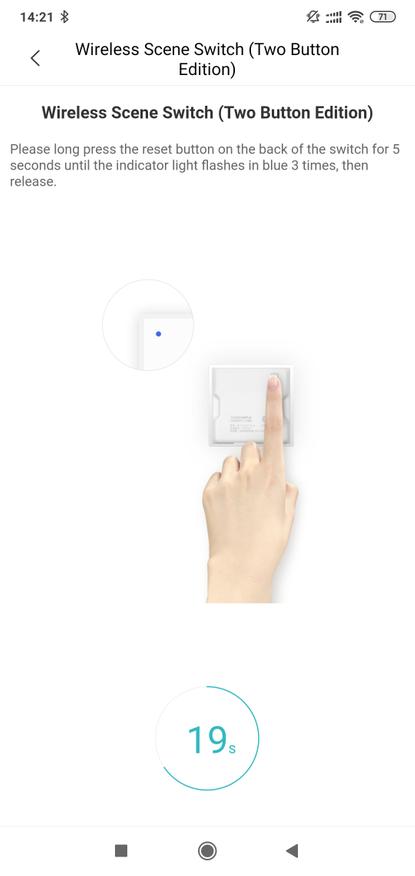

Проверить совместимость с своим шлюзом очень просто — в меню ручного добавления, раздел Remote Control, выбираем этот выключатель, далее открывается список шлюзов в системе, видно что совместим только один — Aqara, причем шлюз с камерой Aqara G2 тоже не подходит. После чего можно запускать сопряжение.



Далее стандартные шаги мастера подключения, выбираем локацию и имя устройства, после этого новое устройство появляется в системе.



Мини плагин представляет собой журнал действий с кнопкой — видно время, которое соответствует реальному каждого события. Внизу меню автоматизаций. Выключатель работает как условие сценария, и даже в минимальной версии — предоставляет их 6, по три на каждую кнопку. В максимальной версии их будет — 18.



Например на одну левую кнопку можно назначить включение и выключение люстры на одиночный клик, на двойной клик — включение и выключение амбилайт, на длинный клик — включение заданной сцены.

А на правую — включение / выключения увлажнителя, и переключение между используемыми режимами — автоматическим и максимальным, тут все зависит от вашей фантазии, особенно при использовании максимальной версии с 18 вариантами условий.

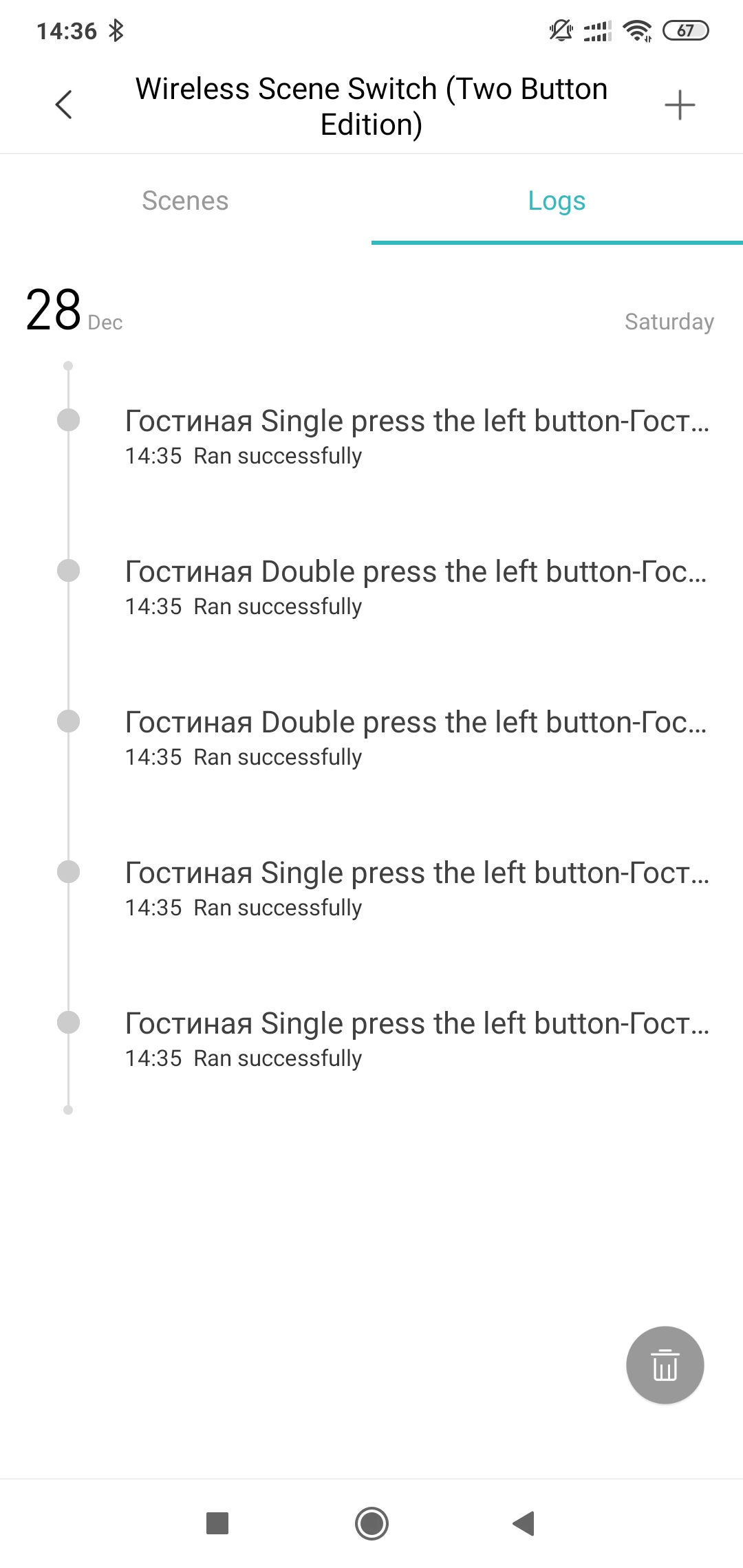

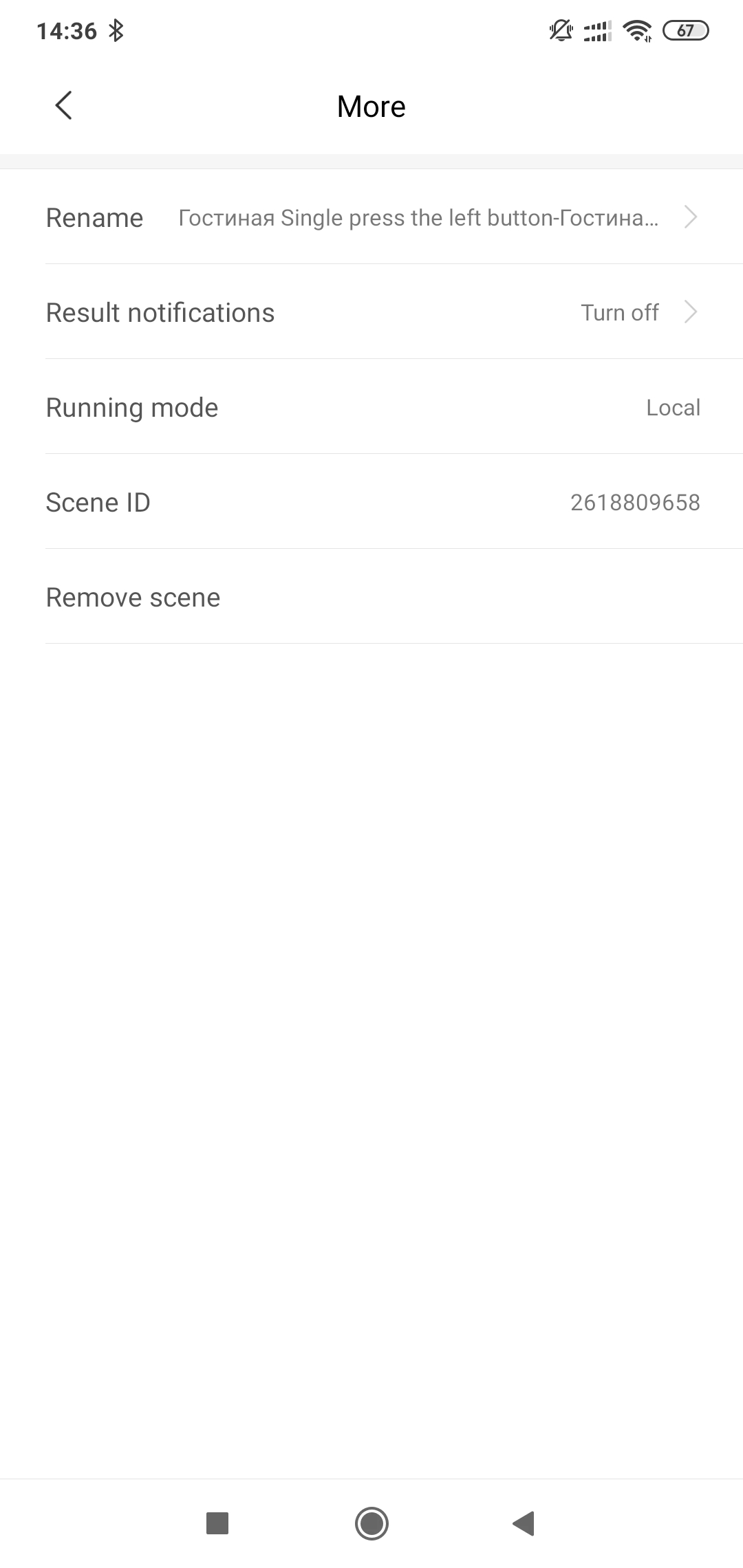

После создания сценариев они появятся в меню автоматизаций, их кстати можно при необходимости выключать. К слову все показанные сценарии с люстрой работают в локальном режиме — то есть быстро без использования китайского облака. В журнале работы — показано время и статус запуска автоматизаций



Home Assistant

Через шлюз, в Номе Assistant выключатель не заводится, в Aqare нет режима разработчика. Правда система обнаруживает его как аксессуар Home Kit — желающие могут попробовать покопать в этом направлении

У меня же при попытке такого подключения — вылетает ошибка, ничего не происходит.

Выключатели имеются в списке поддерживаемых устройств проекта zigbee2mqtt — правда без указания событий, к этому вопросу я вернусь в одном из своих будущих обзоров.

Демонстрацию показанных в обзоре автоматизаций по управлению потолочным светильником Yeelight 650 можно посмотреть в видео -

Видео версия обзора

Спасибо за внимание

5 комментариев

H
Я когда прочитал Opple, подумал, что это тот самый производитель телефона iPhcne 6
A
Возможно у меня немного странный вопрос.
Выключатель отдает событие сразу по нажатие или только при отпускании клавиши?
1507278702933555@facebook
Не мгновенно после нажатия, так как существуют события дабл клик и лонг клик.
A
Обсуждение выключателей в zigbee2mqtt
https://github.com/Koenkk/zigbee-herdsman-converters/pull/774
M
Удалось проверить, как работает с Mijia 3?
