Smart-удлинитель ZLD-44EU-W на четыре розетки и четыре порта USB

Сегодня обзор управляемого по WiFi удлинителя, который на разных площадках продается под разными наименованиями или вовсе без него, однако это одна и та же модель — ZLD-44EU-W.

Оснащен удлинитель четырьмя розетками и четырьмя портами USB. Каждая розетка через приложение включается, выключается по отдельности, порты USB единым блоком.

Поставляется удлинитель в коробке без наименования производителя и ярких картинок – лишь минимальная и достаточная информация.

В углу скромно приютили наименование модели — ZLD-44EU-W

Сбоку разместили информацию в картинках об особых возможностях удлинителя.

С краткими характеристиками можно ознакомиться на нижней стороне упаковки.

Подробная информация о характеристиках удлинителя

Артикул: ZLD-44EU-W

Длина кабеля: 1.8 м

Кол-во розеток: 4

Кол-во портов USB: 4

Номинальное входное напряжение: АС 110-240 (250) В

Номинальный ток: 10A на розетку (макс. 16А на все розетки)

Максимальный ток порта USB: 2.4 А на порт (макс. 4.0 А на все порты)

Макс. мощность — 2400W

Тип вилки и розеток: F, Schuko

Заземление: Стандартное

Защита от перегрузки: Да

Беспроводное подключение: WIFI IEEE 802.1 b/g/n 2,4 ГГц

Ассистенты: Amazon Alexa, Google

Класс горючести: UL94 V-0

Главный Выключатель: Да

Применение: Бытовое использование/общего назначения

Габаритные размеры: 330*64*40 мм.

Узнать актуальные цены:

Banggood

Gearbest

Aliexpress

Несмотря на то, что коробка помялась в пути, удлинитель уцелел. Немало тому способствует укладка кабеля с вилкой отдельно от корпуса, который от царапин защищен пластиковым пакетом.

В комплекте две инструкции – одна на удлинитель и подключению к приложению, другая описывает процедуру работы с Alexa и Google Home. Инструкции в картинках и даже без глубоких знаний английского языка разобраться не сложно.

Внешне никаких огрех в изготовлении не обнаружил, корпус сделан аккуратно, без облоя, заусенцев и прочего. Провод средней жесткости, трехжильный, сечением 0,75 мм. Вилка на 16 Ампер снабжена защитными колпачками, контактами заземления и упорами для пальцев.

С одной стороны корпуса размещаются кнопка включения и блок розеток с контактами заземления и защитными шторками. Шторки со скосом для более легкого подключения, но требующие определенного усилия для этого. Взрослый справится, ребенку же будет сложно засунуть пальцы или посторонние предметы.

Порты USB обозначений не имеют, хотя надпись о максимальном токе на порт не помешала бы.

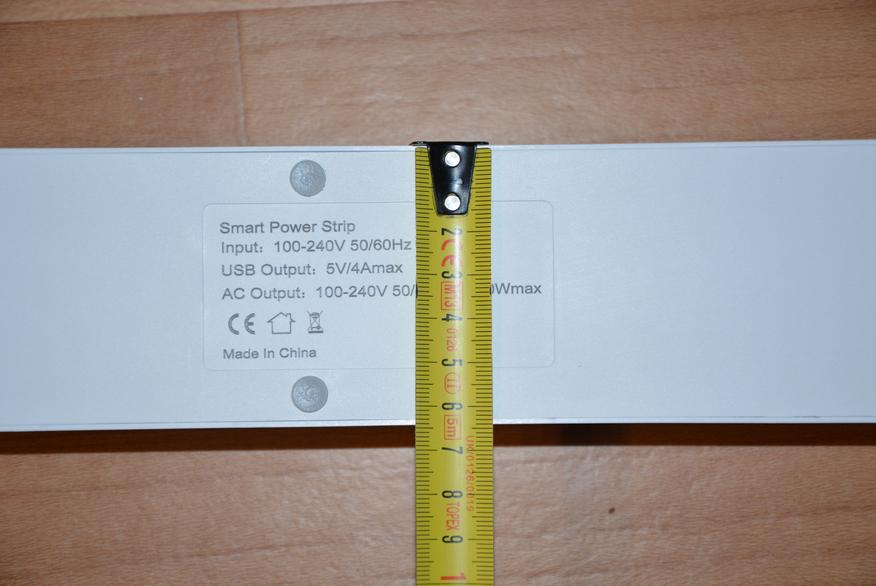

Габариты корпуса 332*60*40 мм. Дополнительно по бокам корпус защитили транспортировочной пленкой.

Рядом с рукавом для кабеля отверстие кнопки автоматического выключателя. Работает как обычный автомат в доме.

На нижней части корпуса разместились шесть противоскользящих ножек-пробок, проушины настенных креплений и краткие технические характеристики удлинителя.

Для того, чтобы проникнуть внутрь удлинителя, нужно вынуть ножки и открутить саморезы с антивандальным шлицем.

Дополнительно дно крепится защелками, с ними хорошо справляется пластиковая карта.

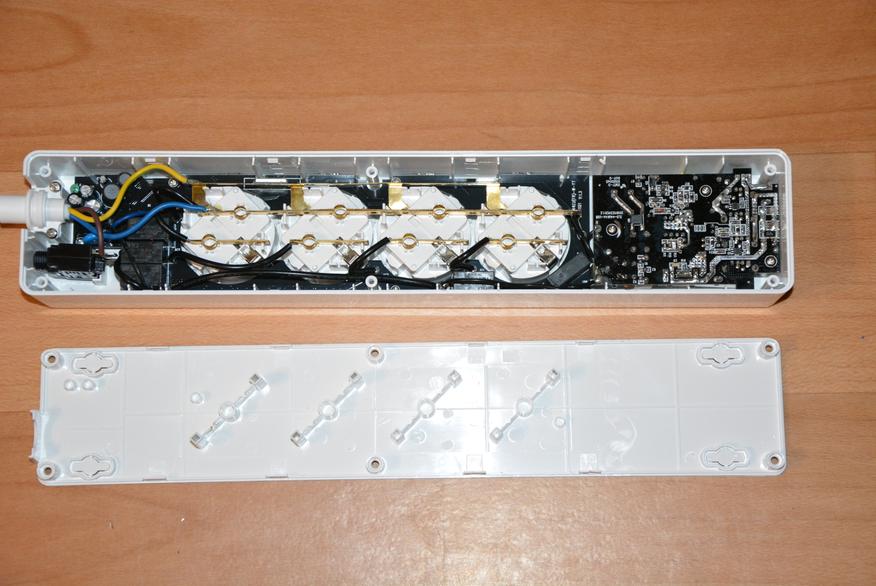

Общий осмотр посторонних предметов, отсутствующих элементов креплений не выявил. Вся электроника располагается на двух платах. Слева смонтирована схема, отвечающая за работу розеток, справа схема зарядного устройства.

Смонтировано все достаточно аккуратно, лишней длины проводов нет, Контактные ламели розеток вполне справятся с 10-ю Амперами нагрузки, а в углу можно заметить катушки входных фильтров, автоматический выключатель и реле трех розеток.

Справа еще одно реле для розетки, реле зарядного устройства и его плата, отмытая не особо тщательно, что, впрочем, не влияет на работоспособность.

Автоматический выключатель установлен на 10 Ампер 250 Вольт.

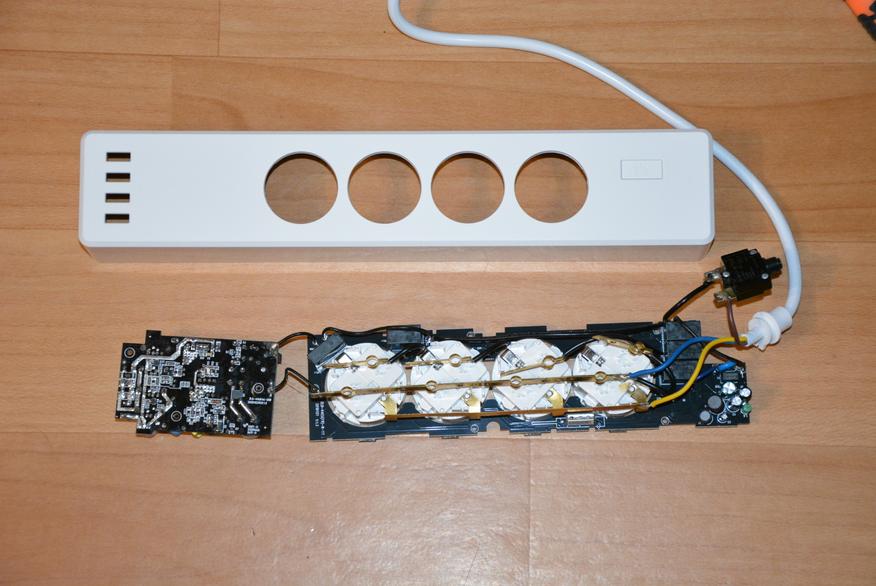

Чтобы рассмотреть детально пришлось снять розетки, благо они на защелках.

Входные цепи снабжены самовосстанавливающимся предохранителем на 2А 250 В, варистором и катушками дросселей. Реле для розеток применены RJ-SS-112LM1 на 10A 250В.

Для четвертой розетки реле такое же, а для зарядного устройства RC-112DM1 на 5A 250В.

Модуль WIFI — TYWE2S впаян в плату с краю.

Подлезть к нему сложно, но если рассмотреть ближе, то похоже, что заветные для любителей перепрошивки точки RX, TX и их надписи едва выглядывают из основной платы.

Часть схемы расположена на нижней стороне платы. Все достаточно чисто, чип OB2225RCP опознать не удалось – информации в сети нет.

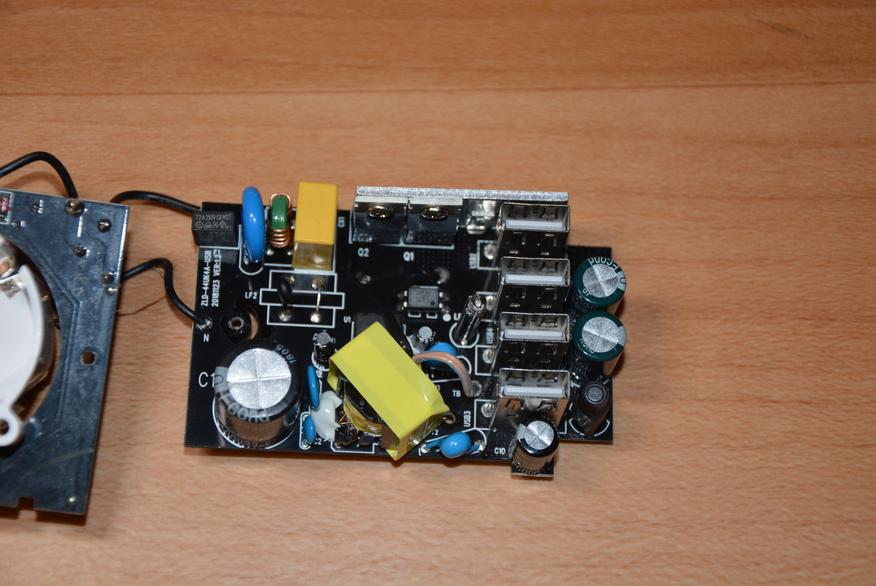

В схеме зарядного устройства так же применили самовосстанавливающийся предохранитель на 2А 250В и варистор, противопомеховый конденсатор типа Х2, а вместо дросселя впаяли термистор и перемычку. Казалось бы, сэкономили, но нет. Во входных цепях удлинителя дроссели уже есть.

Электролитический конденсатор на входе 33 мкф 400 Вольт взят с запасом из расчета 1 мкф на 1 Ватт нагрузки.

Межобмоточный конденсатор установили, как и положено, типа Y, на выходе две емкости по 2200 мкф на 10 вольт и не забыли про дроссели.

На радиаторе закреплены два диода Шотки MBR20100CT, а управляет всем ШИМ OB2365AP. Чип попадается мне уже второй раз, но даташита по-прежнему в сети нет.

Зарядное построено традиционно и реализовано хорошо – есть предохранитель, варистор, пульсации на выходе сглаживает LC фильтр, о чем некоторые производители не беспокоятся.

Включается удлинитель нажатием на кнопку, щелкают реле внутри и загораются светодиоды подсветки.

На холостом ходу на выходе немногим более 5,16 Вольт, а заряжать будет можно и яблочную продукцию.

Один порт способен выдать 4 Ампера против заявленных 2,4 без просадки напряжения. Ток не штатный для USB разъема, потому длительный тест не проводил.

Далее один порт был нагружен резистором с током потребления 2 Ампера (фактически 2,1), а второй электронной нагрузкой до включения защиты после 2,3 Ампера. Суммарно 4,4 Ампера.

Длительный прогон резистором 2А (2,1) и электронной нагрузкой 2,3А.

Даже на пределе (не штатная ситуация) напряжение на выходе незначительно колеблется, но ниже пяти Вольт не проседает.

В итоге имеем зарядное устройство с приличным запасом по мощности.

Поскольку удлинитель выключается и включается без физического разрывания электрической цепи, то в выключенном состоянии он находится, по сути, в ждущем режиме и потребляет всего 0,2 Ватта. Во включенном, но без нагрузки потребление удлинителя составляет 2,5 Ватта. Вряд ли такие числа способны вызвать крах финансовой империи потребителя.

«Умные» возможности удлинителя реализуются через приложение Smart Life, что дает возможность включать и отключать как весь удлинитель, так и по отдельности каждую розетку и блок USB портов.

Скачать приложение можно по QR-коду в инструкции или Google Play.

Процедура регистрации в приложении проходит в диалоговом режиме и не должна вызвать сложностей.

Далее выбираем комнату куда хотим добавить удлинитель.

Добавлять новые устройства можно в автоматическом или ручном режиме. Если в ручном, то в списке «Электрические» нужно выбрать «Пилот/Удлинитель». После этого приложение попросит убедиться, что индикатор удлинителя моргает.

Чтобы заставить его моргать (т.е. перейди в режим поиска сети, сопряжения) нужно на включенном удлинителе зажать на пять секунд кнопку включения. Индикатор начнет моргать, а приложение попросит ввести пароль к сети WiFi.

Соединение приложения на телефоне с удлинителем происходит быстро и им можно управлять. Включать и выключать весь удлинитель сразу или отдельно каждую розетку или блок портов USB.

В меню настроек (карандаш в верхнем правом углу) можно поменять название удлинителя, перенести его в другую комнату, проверить состояние сети, предоставить доступ к удлинителю еще кому-либо. Другие названия можно дать и розетками, для чего нужно длительно коснуться иконки.

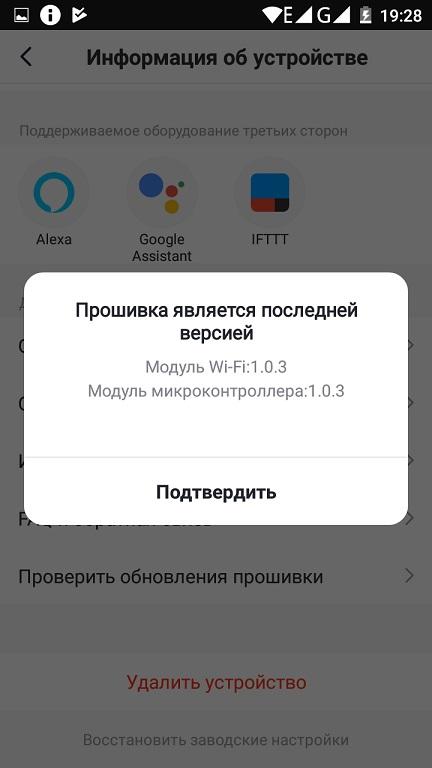

Можно узнать информацию об устройстве (виртуальный ID, адрес IP, MAC-адрес), проверить обновление прошивки и, в случае каких-либо сложностей, отправить сообщение в техподдержку.

Простое включение и выключение удлинителя и устройств к нему подключенных на расстоянии хоть в тысячи километров (лишь бы был интернет) это хорошо. Однако подключаемые к удлинителю приборы, с помощью приложения можно еще включать и выключать, задав расписание и таймеры.

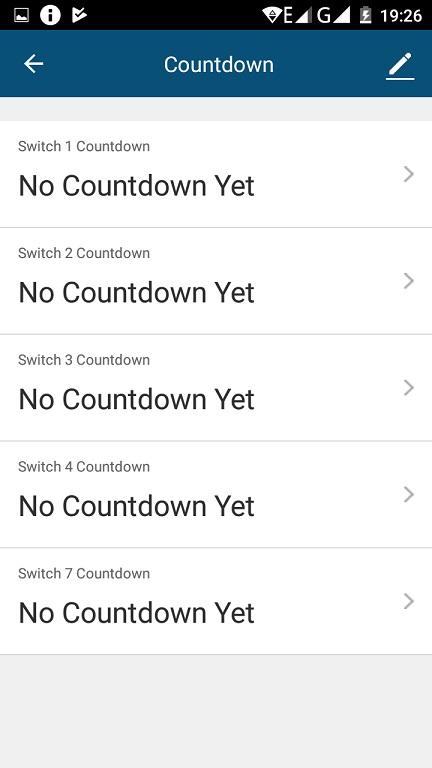

Таймеры задаются во вкладке Count down.

Таймер обратного отсчета работает только один раз и может быть сценарием как включения, так и отключения устройства в зависимости от исходного состояния розетки или USB портов. Т.е. если розетка была предварительно включена, то таймер будет на отключение и наоборот.

Во вкладке Alarm уже можно создавать расписания включения и отключения розеток и портов. Например, включать и отключать какой-то осветительный прибор. Так же можно установить дни, когда будет выполняться нужное действие.

Если у Вас несколько смарт устройств, и они от разных производителей, а также управляются разными приложениями, то управлять ими удобнее из одного центра. Таким центром является Google Home.

Сначала к приложению Google Home нужно привязать приложение Smart Life.

Сделать это можно из Google Assistant. Процедура простая. Произносим «Ок Гугл» и идем в настройки в появившемся окне. Находим «Управление домом». Появляется список Ваших устройств. Изначально он пуст. Снова заходим в настройки и из списка аккаунтов добавляем аккаунт Smart Life. После этого в списке устройств Google Home  появится удлинитель.

В моем случае делать этого не пришлось так, как у меня уже есть удлинитель DIGOO DG-PS01. Он управляется тем же приложением Smart Life. Сейчас я просто открыл приложение Google Home и в списке устройств увидел два удлинителя – прежний DIGOO и новый – Smart Power Strip, который переименовал в Power.

Из Google Home так же можно включать, выключать весь удлинитель и отдельные розетки с блоком USB, задавать расписания, таймеры, переименовывать и т.д.

Поскольку удлинителем можно управлять с помощью голосового помощника, а он не всегда понимает произношение, то наименования устройств лучше задавать простые, легкие в произношении. Поэтому и остановился на имени удлинителя Power, а розетки не и блок USB оставил как есть — Switch 1 и т.д. Это позволяет без сложностей управлять с помощью голосовых команд и удлинителем, и отдельными розетками, и блоком USB.

Несколько слов нужно сказать о приложении Smart Life. В мае этого года, когда разбирался с работой удлинителя DIGOO DG-PS01, Google Home его определил как-то по-своему. Вместо трех розеток было определено шесть, т.е. количество было задвоено.

К сегодняшнему дню эта шероховатость устранена, проведена оптимизация приложения и все устройства определяются Google Home как положено и в нужном количестве. Разработчики следят за своим продуктом и своевременно корректируют его «поведение», что обеспечивает быструю и гладкую работу Smart функционала удлинителя ZLD-44EU-W.

Наличие автоматического выключателя, самовосстанавливающихся предохранителей, добротных фильтров, варисторов, приличного запаса по мощности зарядной части удлинителя и защиты по току позволяет говорить о хорошей схемотехнике устройства.

Решение о размещения в одном корпусе сетевых розеток и зарядного устройства дает возможность не привязываться к штатным зарядкам гаджетов, а организовать на базе ZLD-44EU-W локальный энергетический хаб.
