На что способны дешевые анализаторы воздуха: обзор модели vt-da01

За относительно небольшие деньги нам как-то подозрительно много обещают: обнаружение и подсчет частиц PM2.5, PM10, газа CO, CO2, TVOC и формальдегида. Бонусом имеется измерение температуры с влажностью, отображение даты со временем и несколько будильников. Давайте разбираться что из этого будет работать.

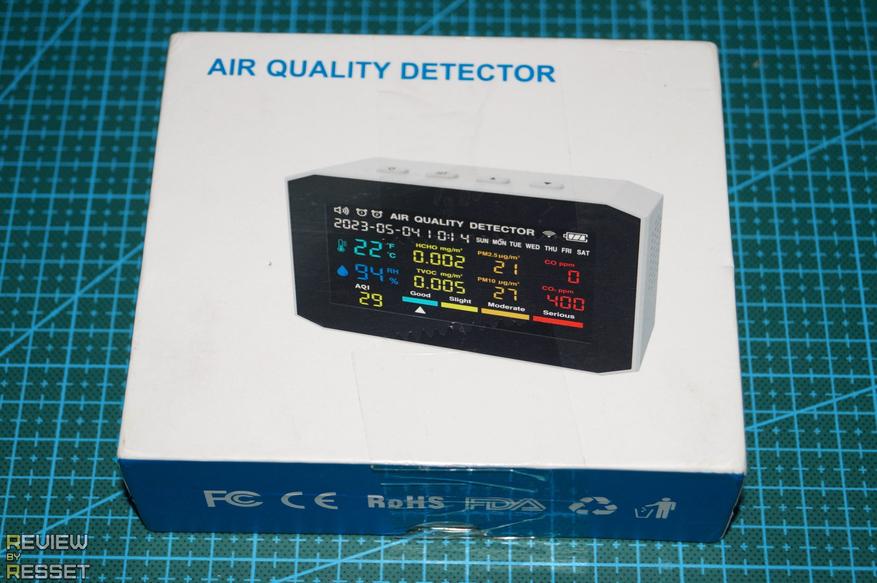

На коробке никаких опознавательных надписей нет и только на инструкции имеется маркировка модели.

Внутри находится анализатор, макулатура и Type-C кабель для зарядки встроенного аккумулятора.

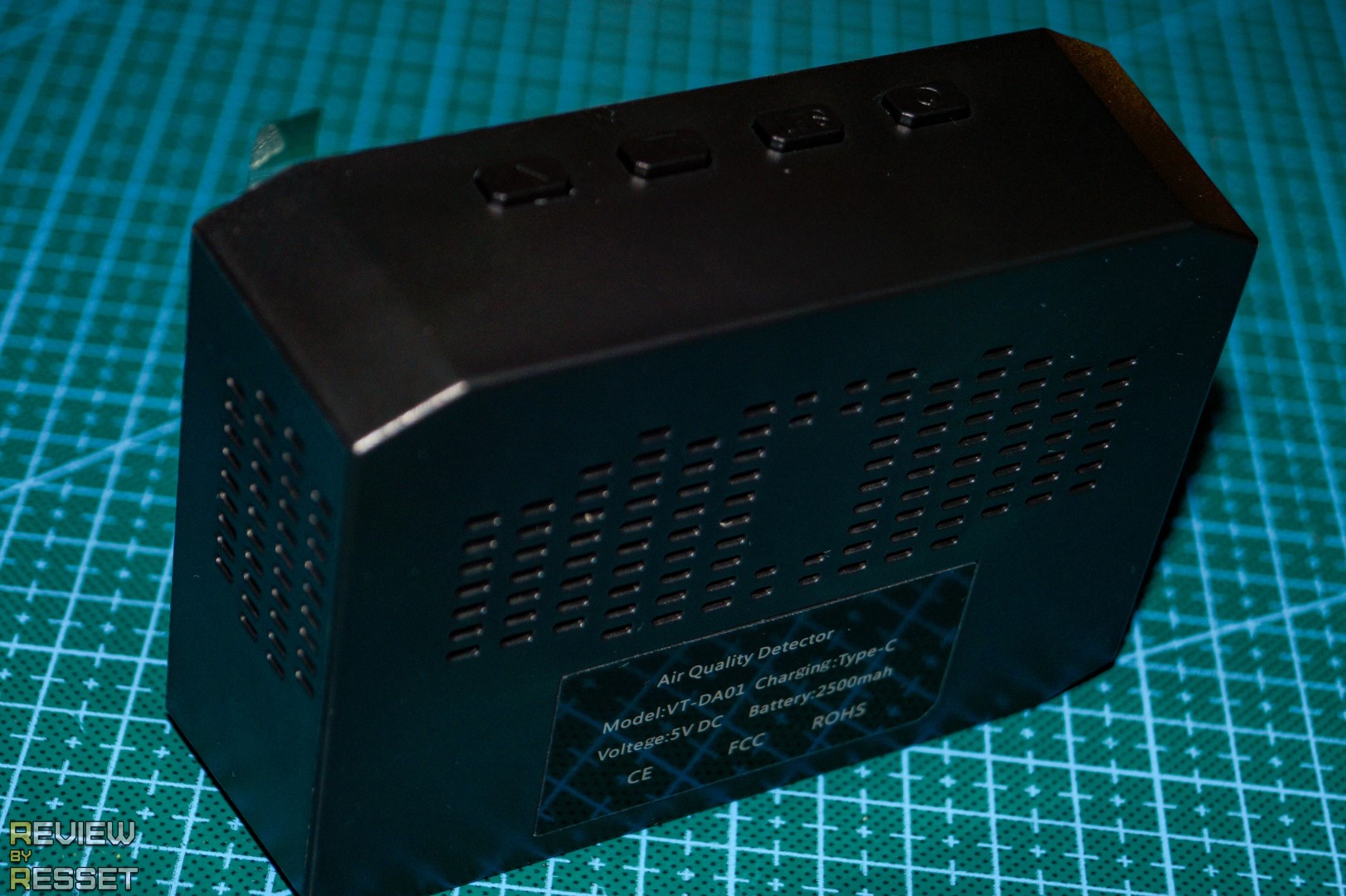

В корпусе куча перфораций для беспрепятственного попадания воздуха внутрь, сзади имеется шильдик с краткими характеристиками, на левой грани разъем Type-C. На верхней грани находятся четыре кнопки управления.

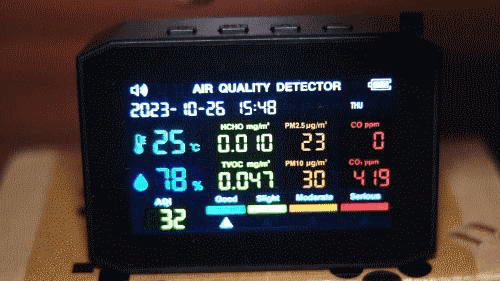

Загрузка системы после включения моментальная, но нужно подождать три минуты для калибровки датчиков. Для окончательной «акклиматизации» потребовалось еще минут 15, после чего показатели перестало колбасить.

Углы обзора нормальные, можно попасть в зону максимального затемнения дисплея если смотреть на него снизу вверх, так что слишком высоко ставить его не стоит.

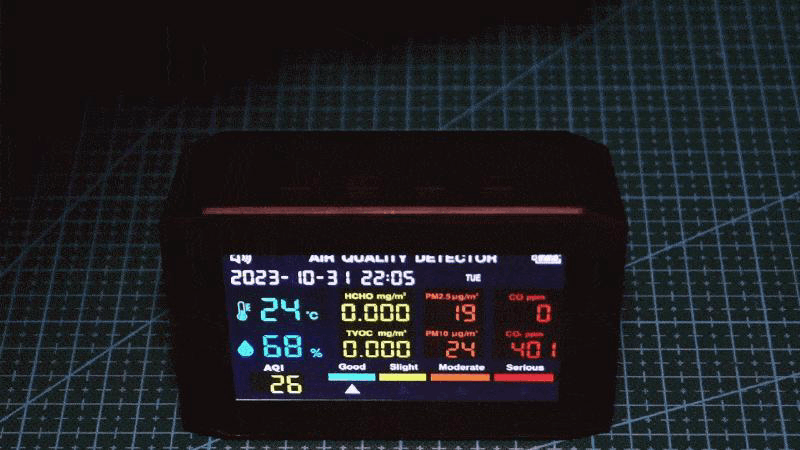

Кнопка включения так же позволяет управлять и подсветкой экрана, в том числе полностью выключать её для экономии заряда аккумулятора. Но и в этом случае показатели можно разглядеть при ярком свете.

Благодаря следующей кнопке можно настроить и включить будильники. Третья нужна для переключения единиц измерения и инициализации датчика TVOC, четвертая для инициализации датчика CO и CO2.

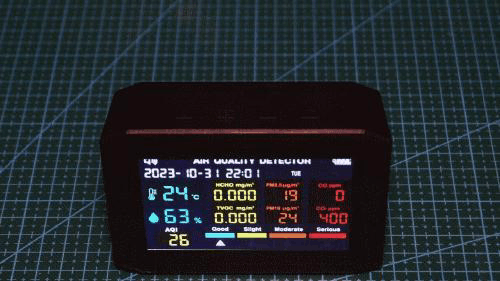

Вообще уровень CO2 должен был подняться просто от того, что кто-то находится рядом с анализатором, а она изменилась только после того, как я подул на корпус, так что чувствительность тут слабовата, но остальные показатели остались неизменны, так что говорить, что система просто математически опирается на какой-то один датчик.

Поднимем в воздух немного пыли, кинув рядом с корпусом замшевый мешочек. И снова выросла только концентрация микрочастиц, так что как минимум два сенсора имеется.

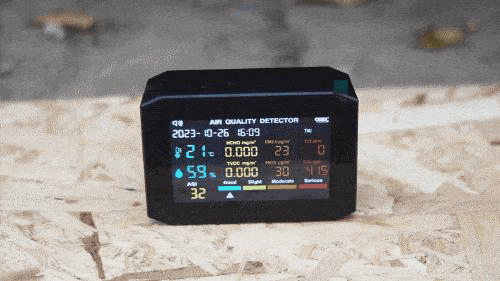

Я не знаю какое вещество можно использовать для проверки концентрации формальдегида, а вот угарного газа полно в выхлопных газах авто. Как оказалось, всякого другого в них так же предостаточно и все показания зашкалили. Ну, хотя бы посмотрели предел измерений.

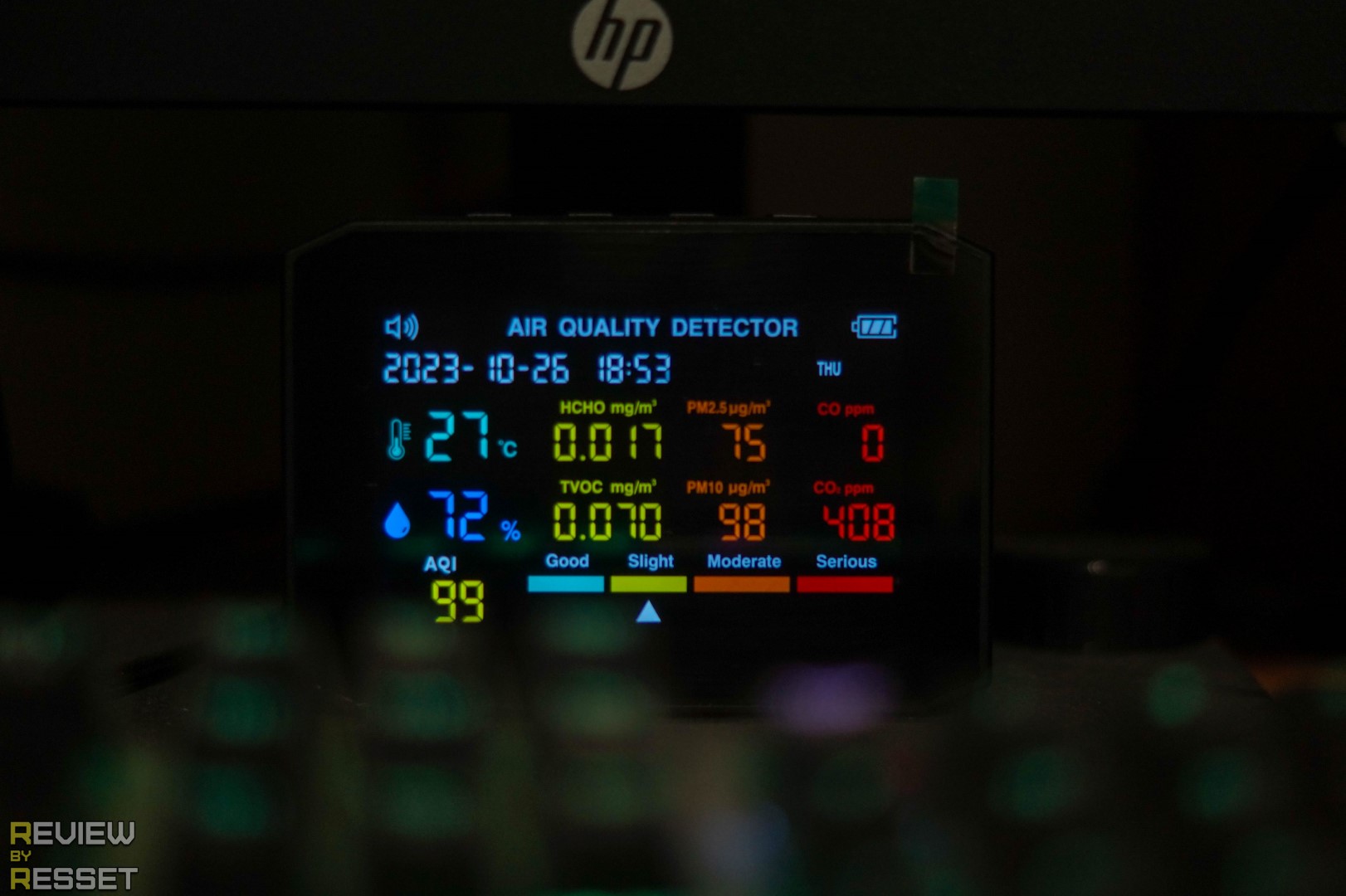

На практике же я бы не обращал внимание на показатель CO2, а остальные вроде отображаются более-менее адекватно. В зале пока сын носится в садике, воздух довольно чистый, а вот на компьютерном столе в районе монитора ситуация чуть хуже. Скорее всего из-за того, что системный блок потоком воздуха выносит накопившуюся в нем и на стене пыль. Думаю не помешает провести влажную уборку и почистить системник.

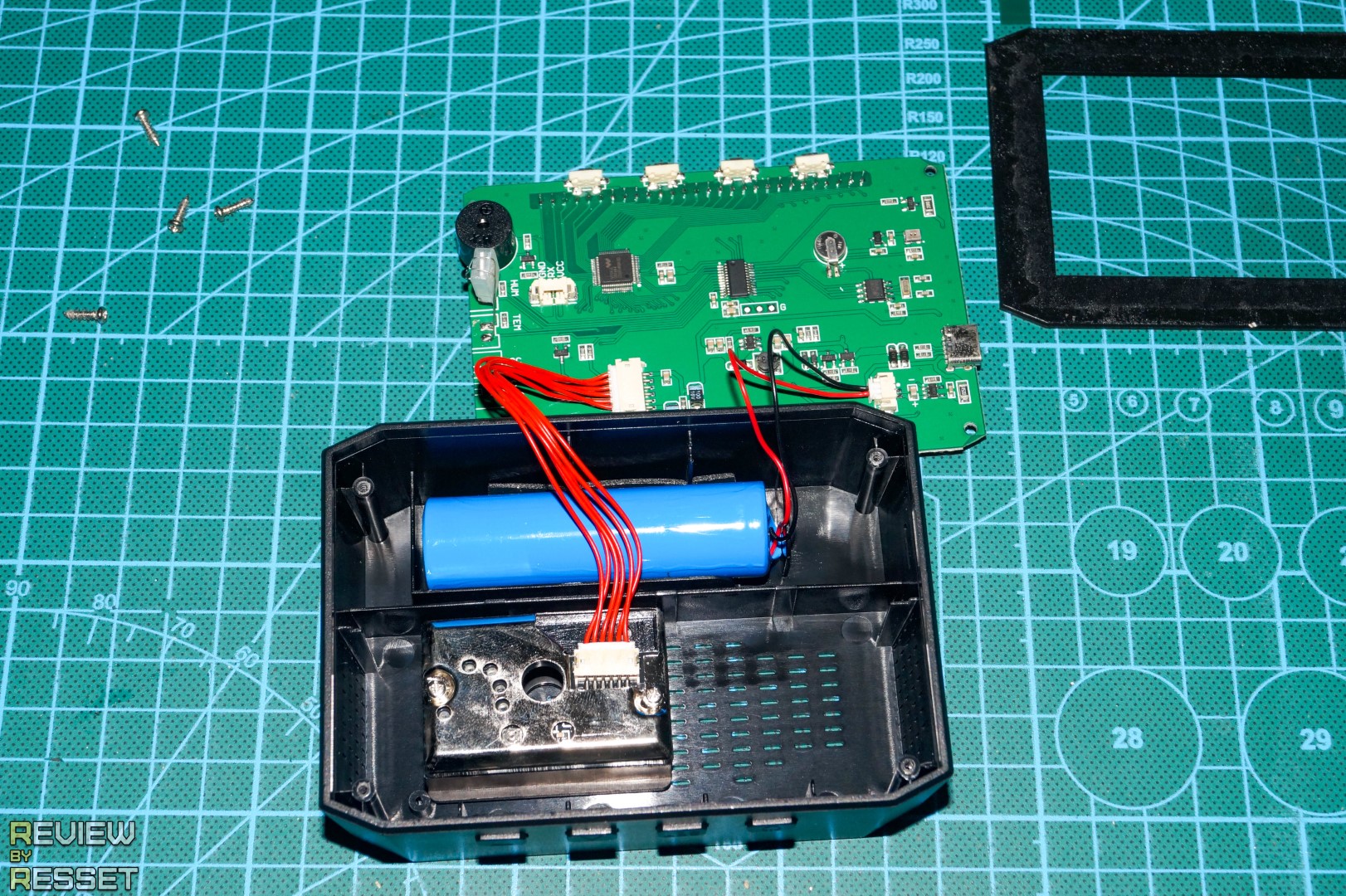

После тестирования вопросов осталось больше, чем ответов, так что полез за ними внутрь корпуса. Сначала думал, что он держится на защёлках, но оказалось, что под «стеклом» в рамке имеется четыре винта. На коннекторах не стали экономить, это радует.

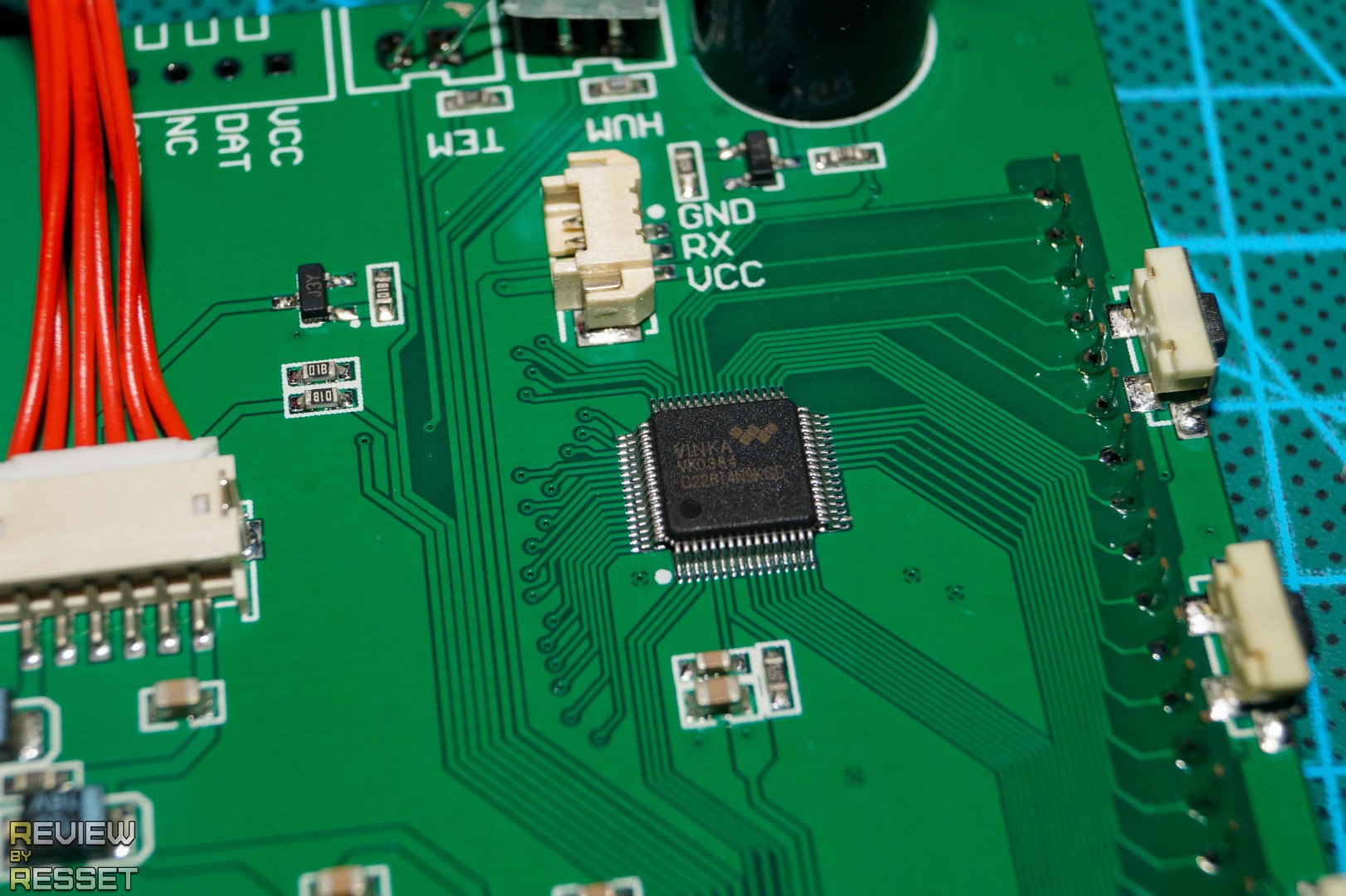

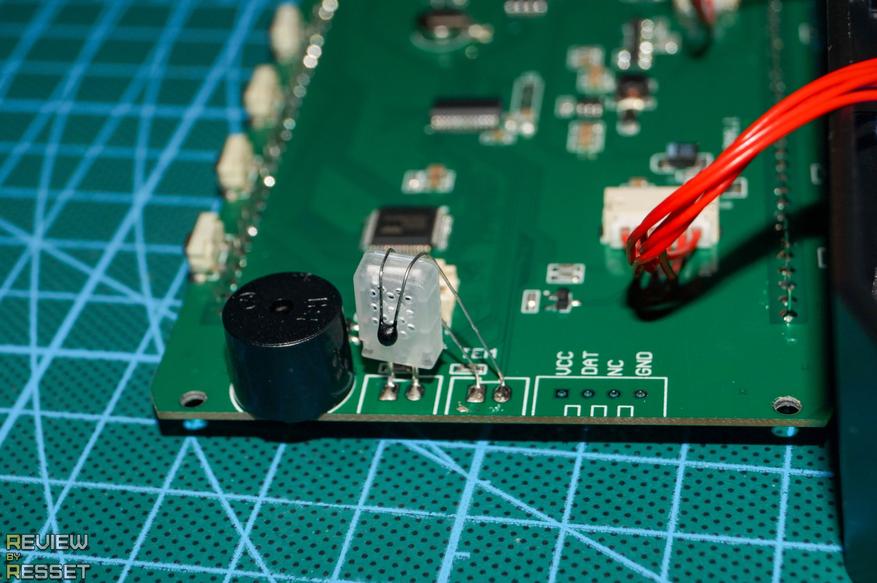

VK0384 это драйвер дисплея, маркировка второй микросхемы затерта, видимо она играет роль основного контроллера. Имеется батарейка для модуля часов, под ней виден датчик TVOC — KQM6600TA. Рядом с датчиками температуры и влажности есть пустой разъем, возможно для модуля Wi-Fi(есть иконка на дисплее).

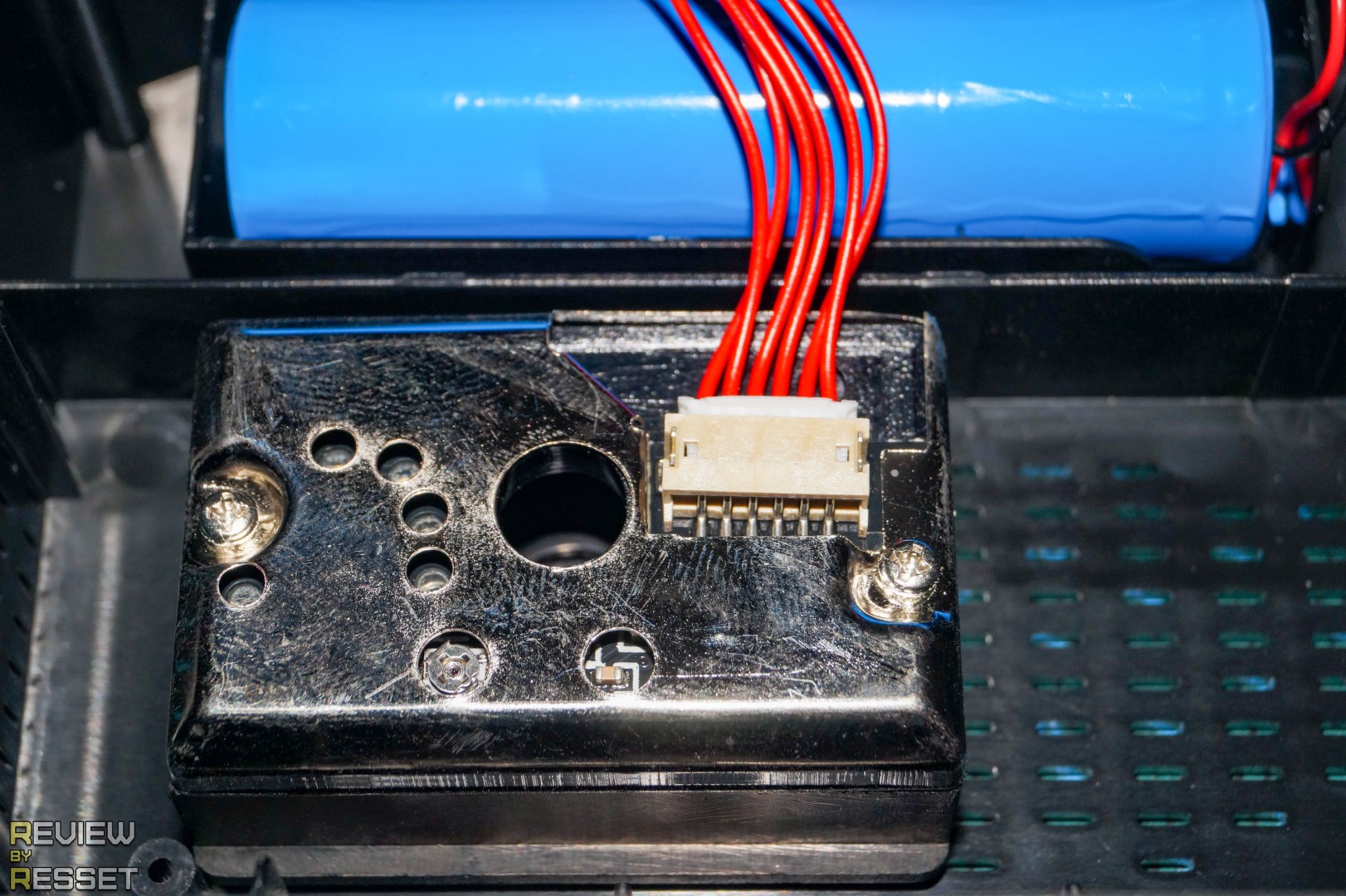

Датчик частиц сильно расковырять не получилось, похоже он приклеен герметиком к задней крышке.

Пока был доступ к аккумулятору, решил проверить ток нагрузки на разных уровнях яркости. С отключенной подсветкой потребление в районе 80мА, на минимальном уровне 130мА, на максимальном 290мА.

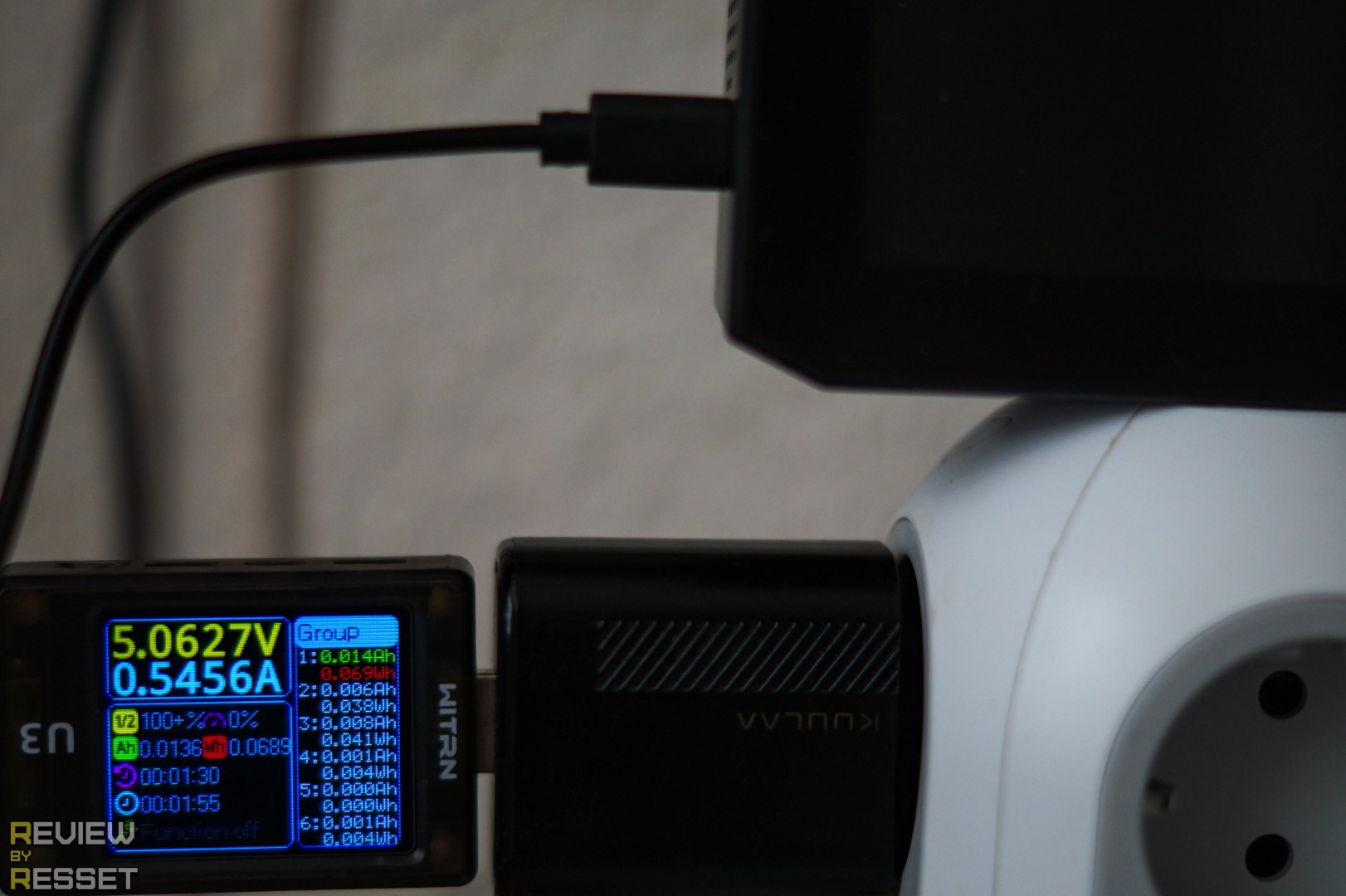

На шильдике написано, что ёмкость аккумулятора 2500мА, что подтверждают данные, полученные во время зарядки, атак что при максимальной яркости дисплея время работы будет не более 8 часов, на минимальном уровне порядка 20 часов и 30 часов если держать её выключенной.

Итоги

Как и ожидалось, за небольшие деньги не получилось получить универсальный анализатор воздуха, ведь один SCD40 обойдется в половину стоимости данного устройства и это только за достоверные показатели СО2. Добавим к нему SFA30 в качестве датчика формальдегида и получим порядка 7000 рублей.

СVT-DA01 же можно купить за 2800 рублей, в нем точно имеется термометр, гигрометр, модуль обнаружения мелких частиц, а так же датчик TVOC, опираясь на который математически высчитываются данные СО2 с HCHO. Во только не очень понятно почему на выдох реагировал только показатель углекислого газа, пусть и вяло. Бонусом отображается дата, время, есть возможность установить будильники. По сути это прикроватные часы с питанием от аккумулятора, которые могут оповестить о слишком пыльном воздухе и о превышении концентрации угарного газа, что делает их не такими уж бесполезными, так что свои деньги возможно и стоят.
