В этом обзоре расскажу об встраиваемом цифровом термометре с выносным термощупом, который можно использовать в каких-либо проектах самоделок или в качестве простого, но яркого информатора о температуре в месте установки.

Приобрел данную штуку из интереса, с планами, что если заработает, поставить на даче в холодном помещении для визуального контроля температуры. Искал именно на 220 вольт, чтобы не было заморочек с дополнительным блоком питания, просто повесить на выключатель света.

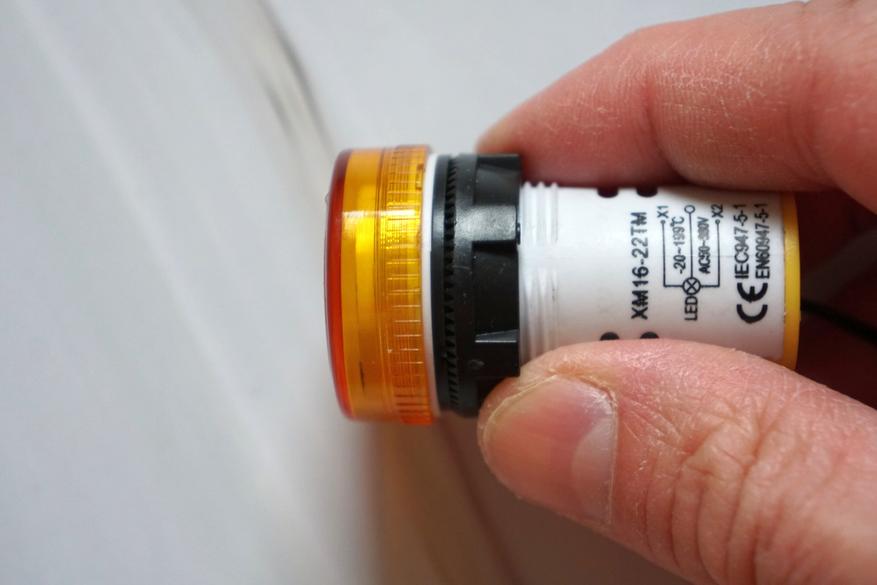

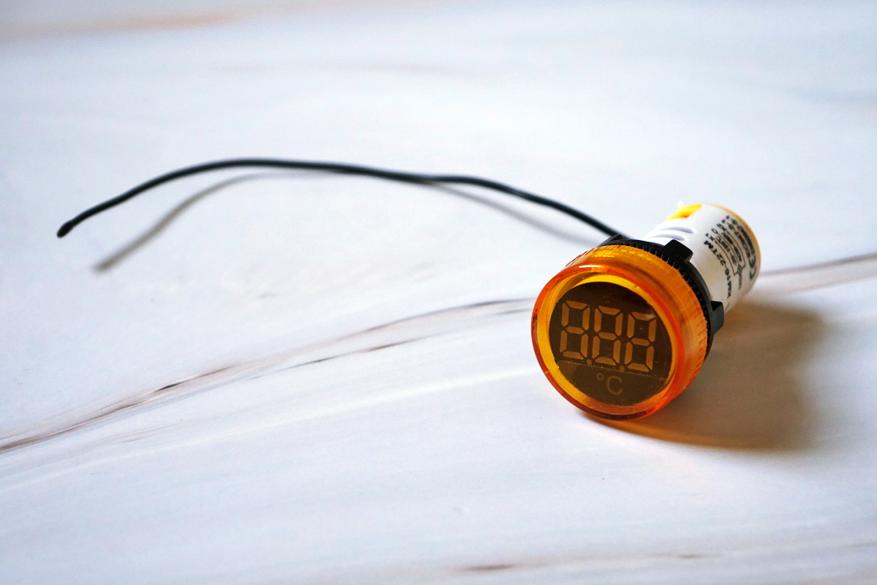

Представляет из себя устройство капсулу с индикаторным дисплеем закрытым оранжевой крышкой (на странице товара есть вариант с  крышками разных цветов):

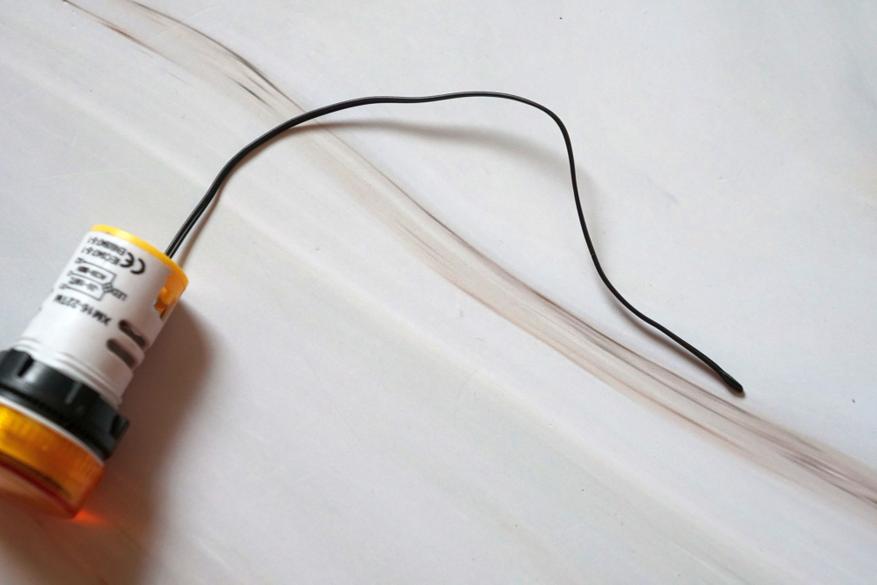

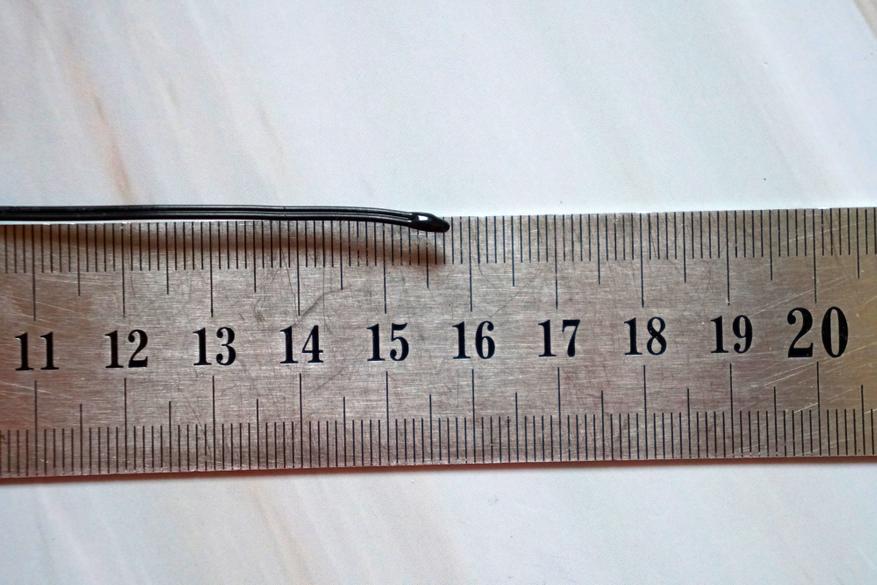

В качестве сенсора используется выносная термопара длиной 16см, что, в общем-то, не так уж и много:

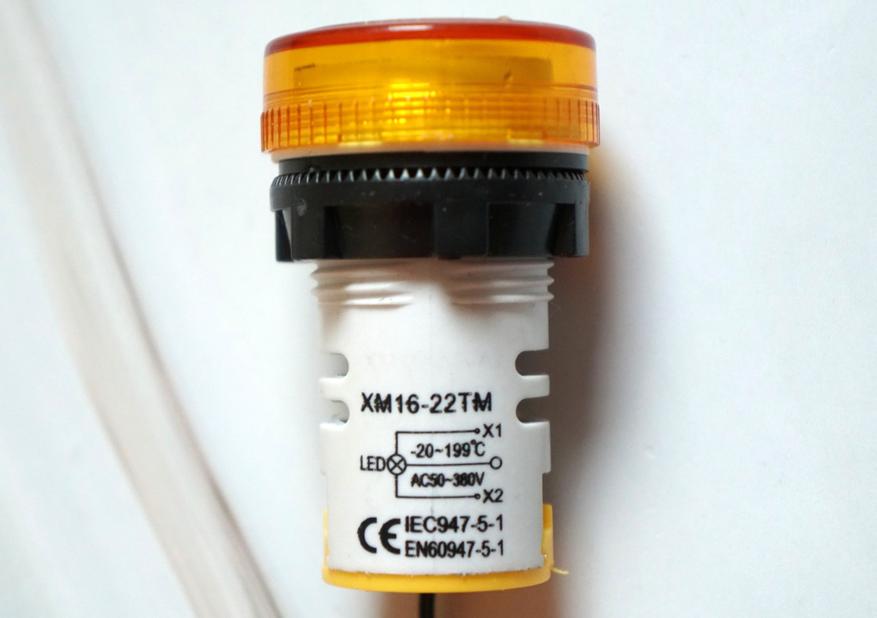

Маркировка. Видно, что заявлено питание от 50 до 380В, а температурный диапазон от -20 до 199°С:

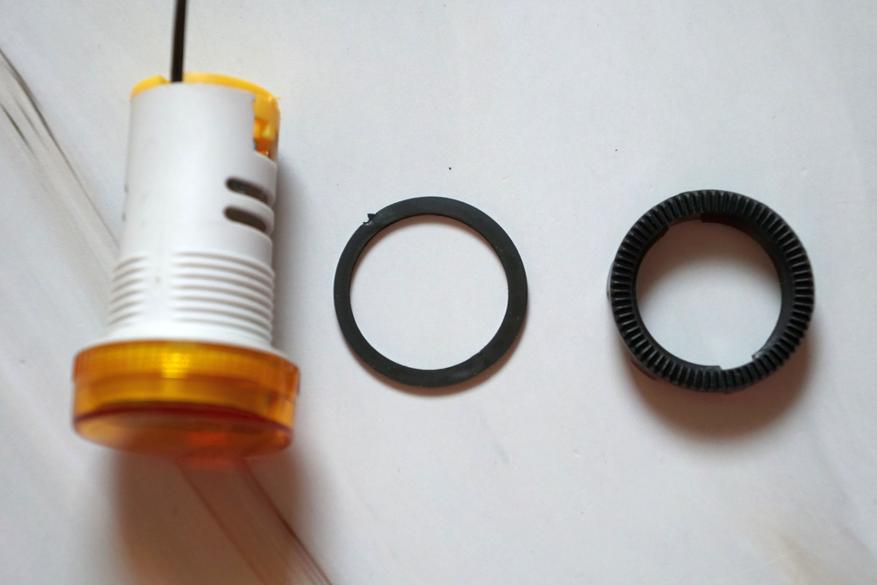

Пластиковая фиксирующая гайка идет в комплекте с резиновым кольцом:

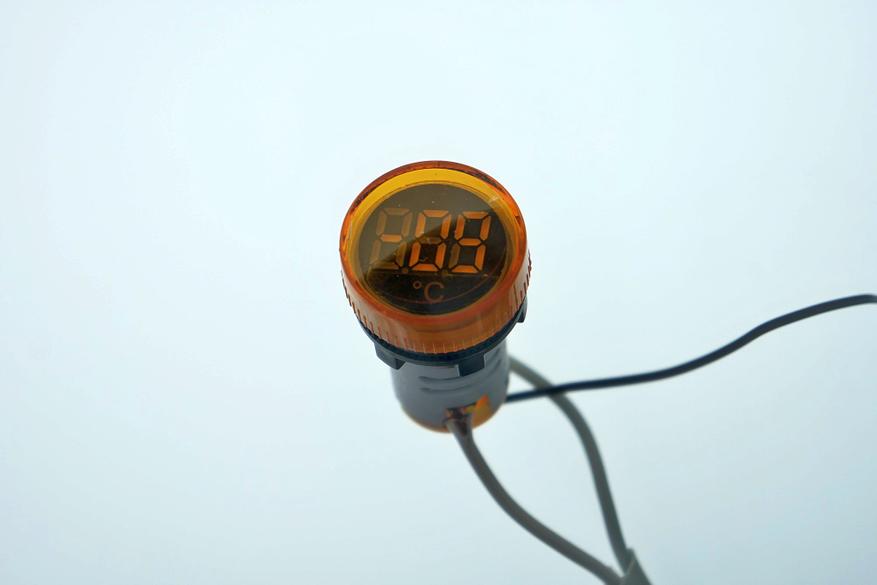

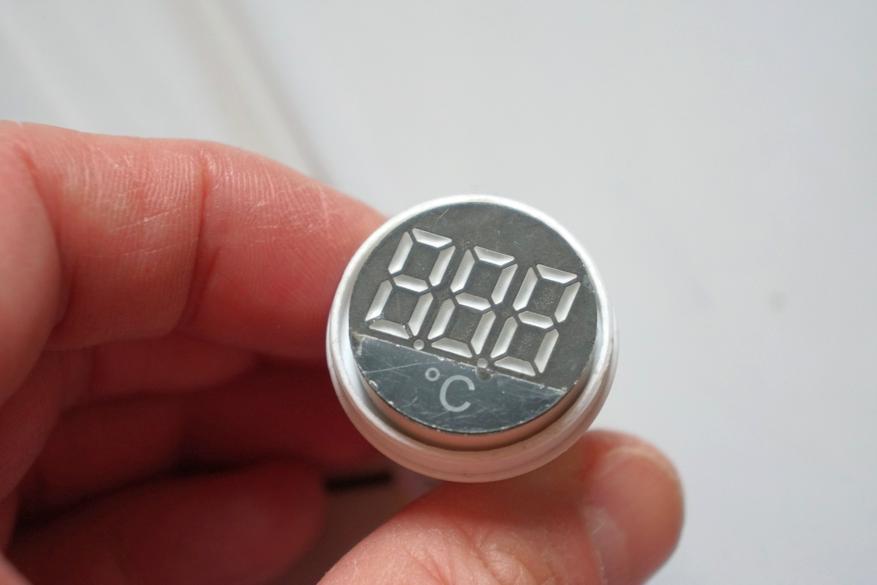

Под оранжевой крышкой индикаторная панель на три цифры (значок С° закрыт пленкой, которую можно снять):

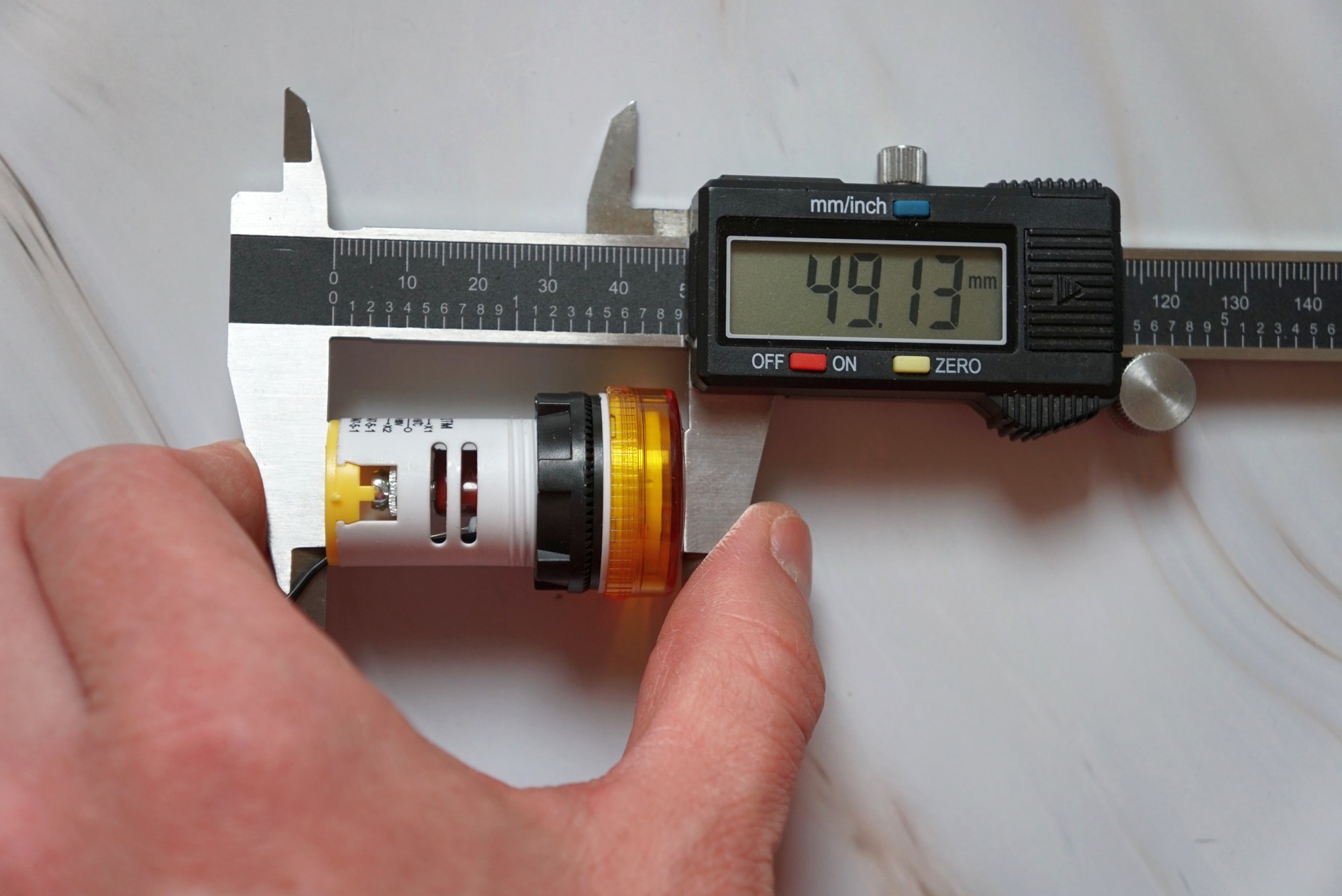

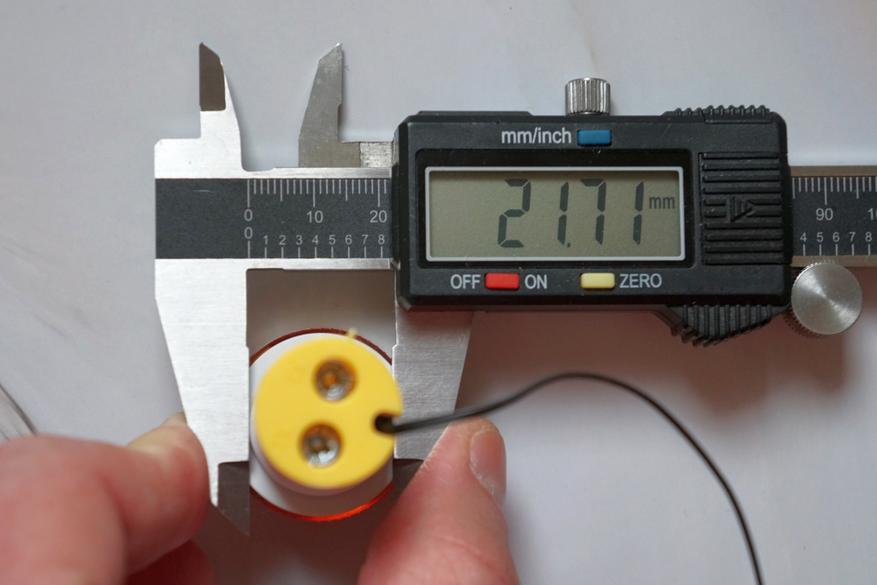

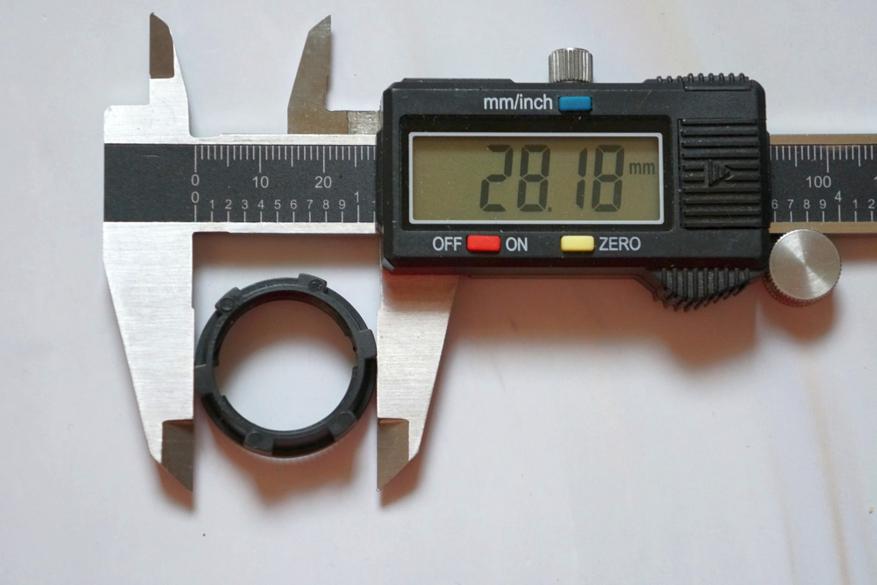

Размеры (отверстие под датчик должно быть диаметром около 22мм):

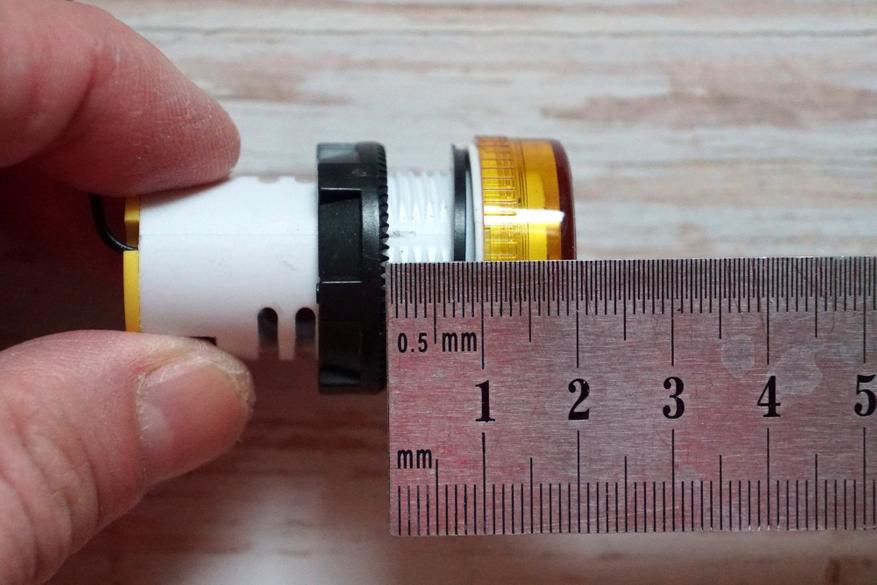

Толщина поверхности в которую можно встроить термометр не более 9мм:

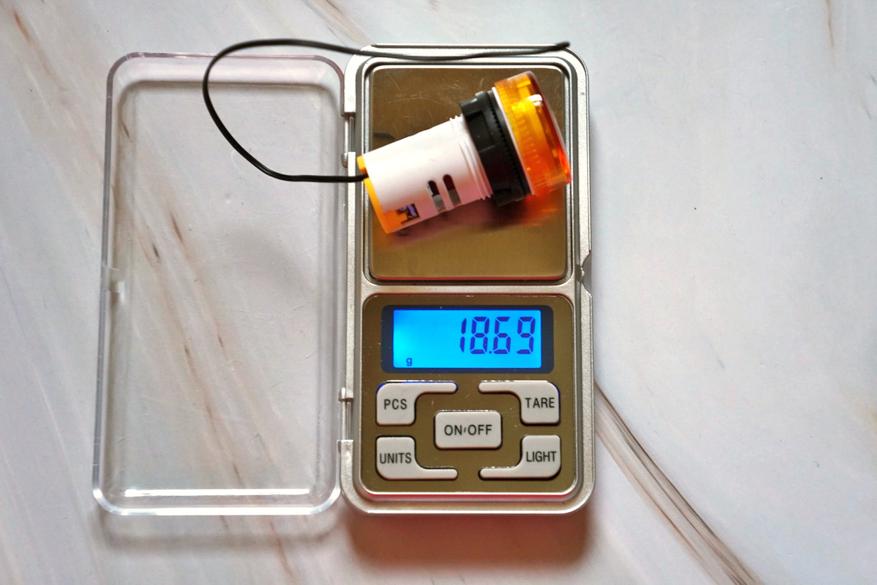

Вес:

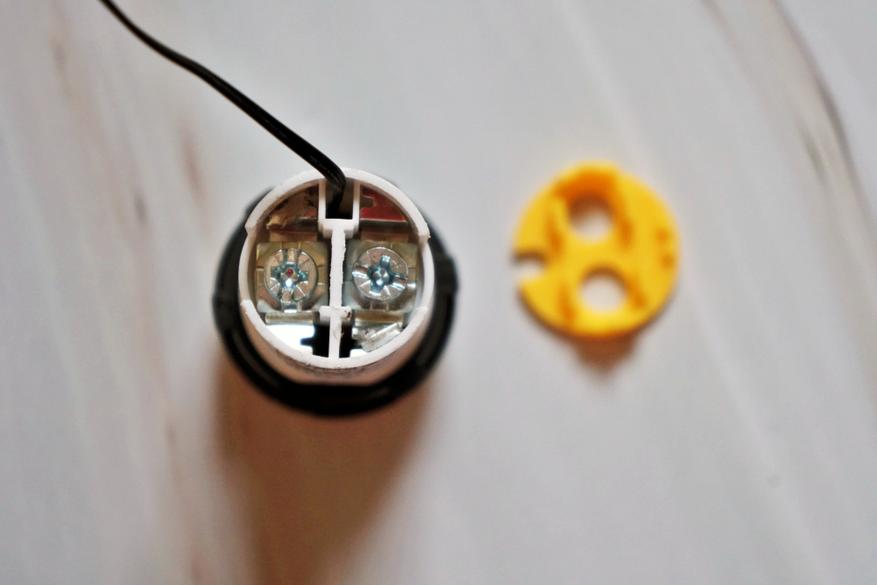

Если требуется, желтую пластиковую панельку можно снять для получения доступа к винтам фиксации проводов питания:

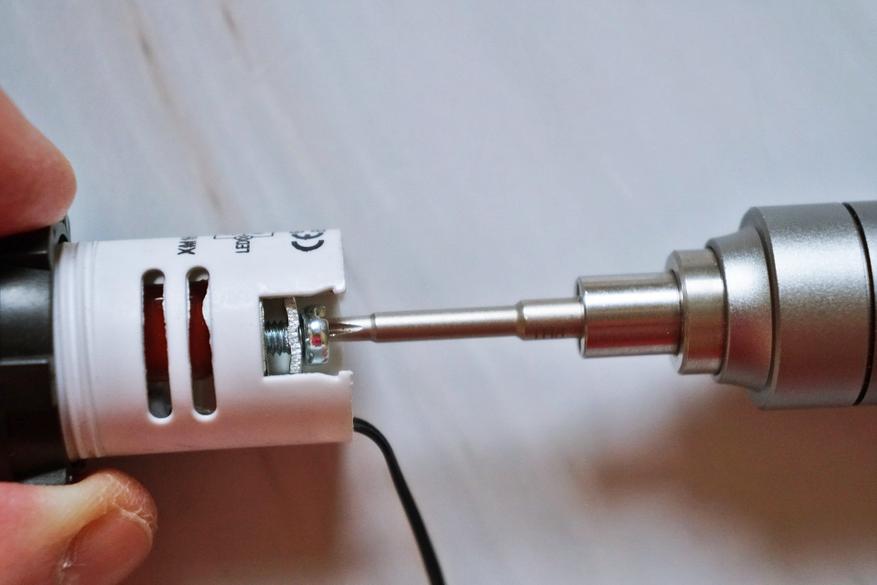

 Качество изготовления корпуса средненькое, везде виден облой. Но провода фиксируются достаточно надежно, винтом между двух толстых квадратных пластин:

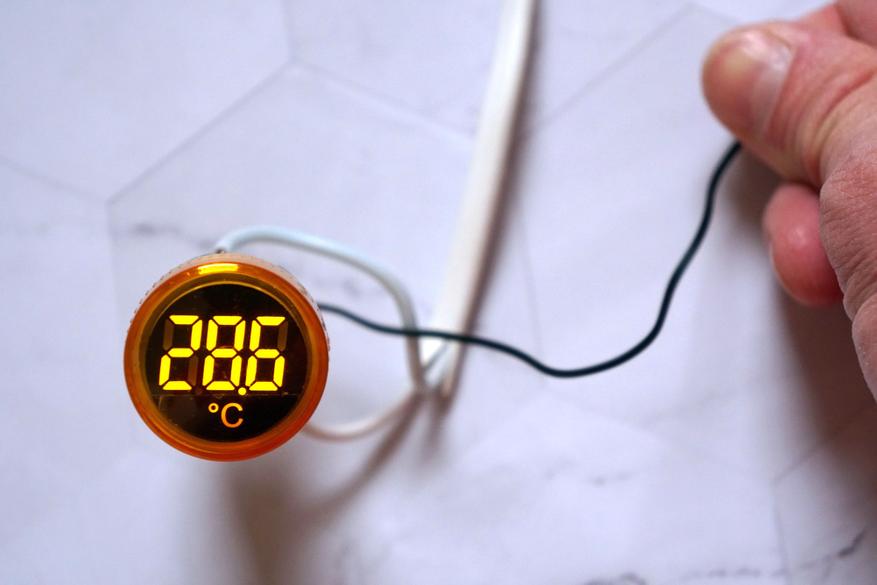

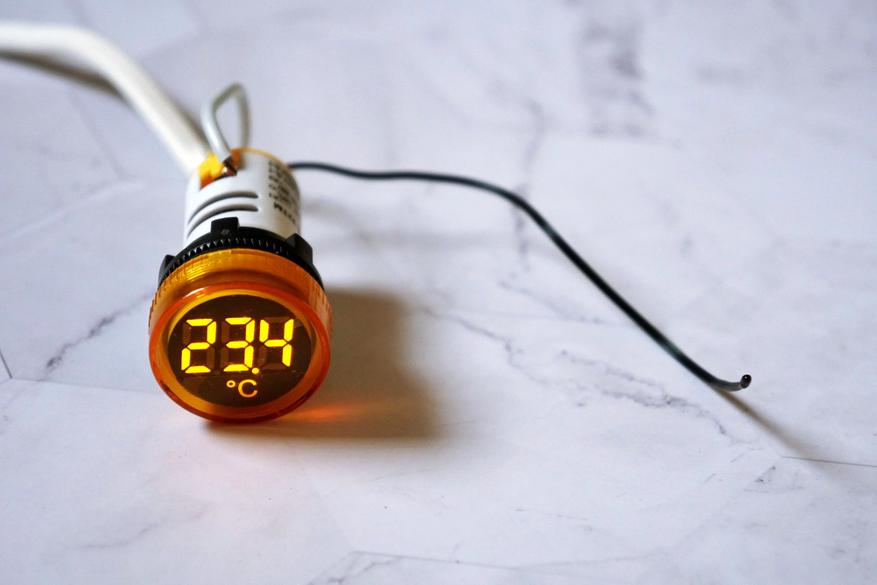

 При подключении сети термометр моментально включается и сразу показывает температуру. Цифры яркие, видны четко:

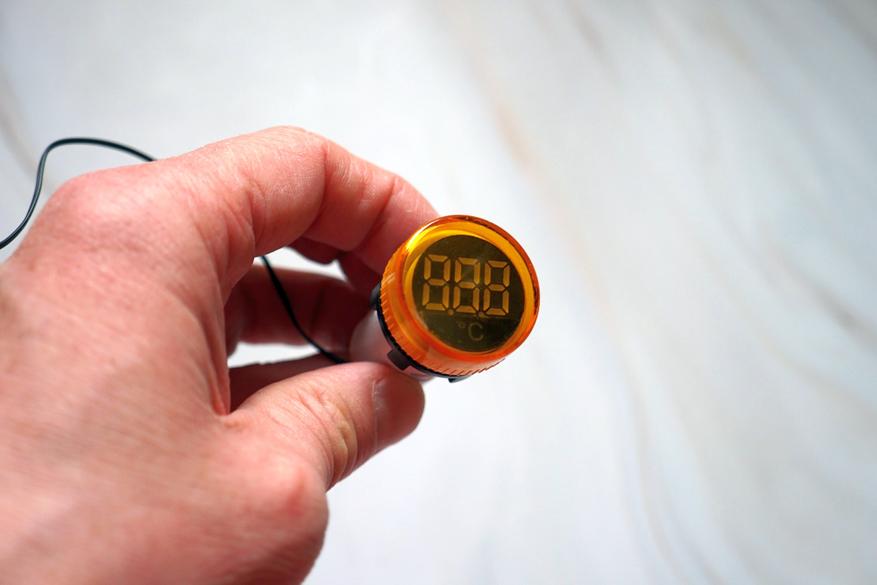

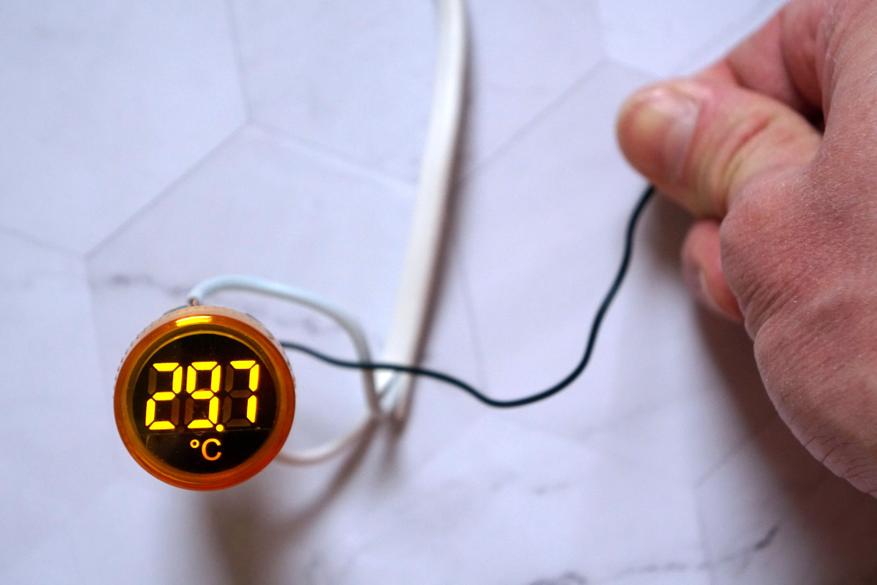

Что меня приятно удивило, так это скорость реакции на измерение температуры сенсора, значения меняются моментально, т.е. фактически датчик работает в реальном времени без задержек. Только зажал внешний сенсор между пальцами, а он сразу начал показывать изменения температуры (естественно, долбиться температуры 36.6°С между пальцами практически невозможно :)

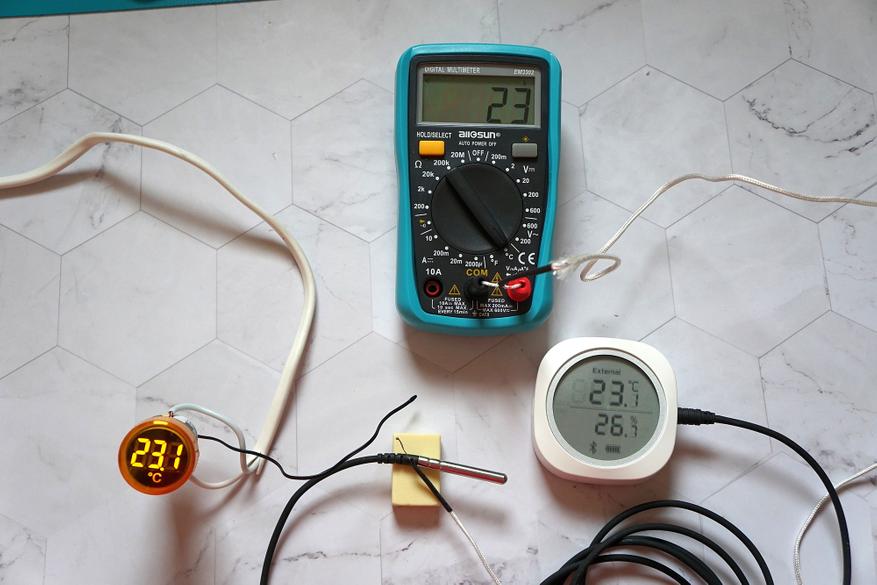

Сравнил показания с мультиметром и другим точным термометром с выносным щупом (оставив их на некоторое время, для выравнивания показаний). Значения одинаковые:

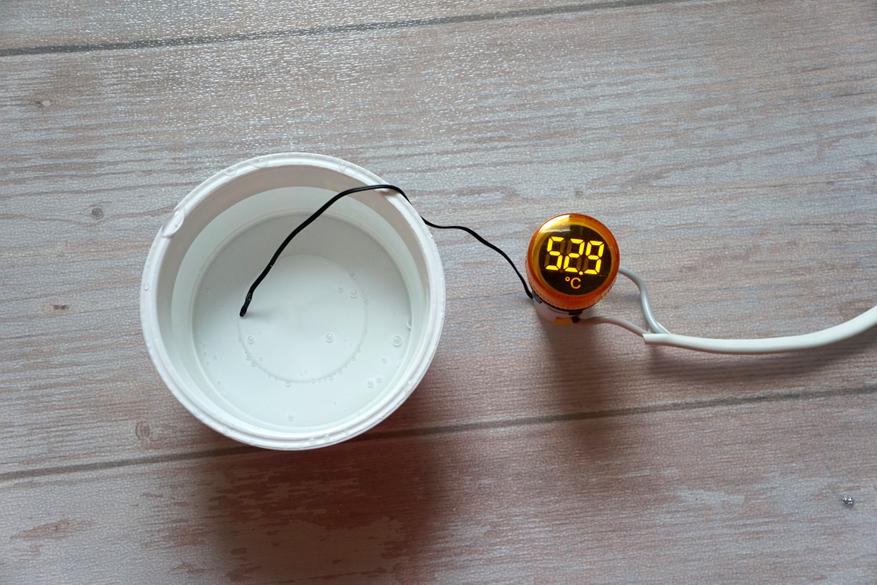

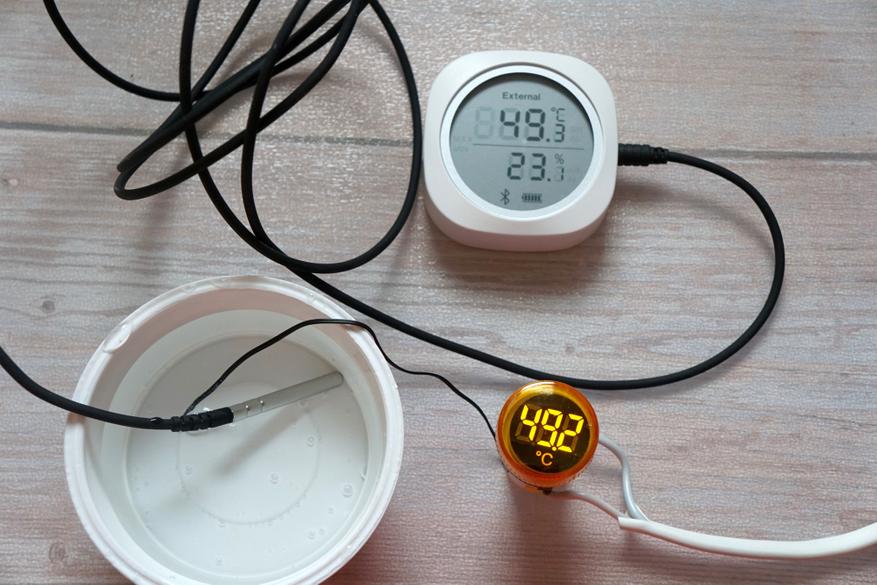

Проверил работу термопары в воде:

На остывание воды, опять же, обзорный реагирует гораздо быстрее:

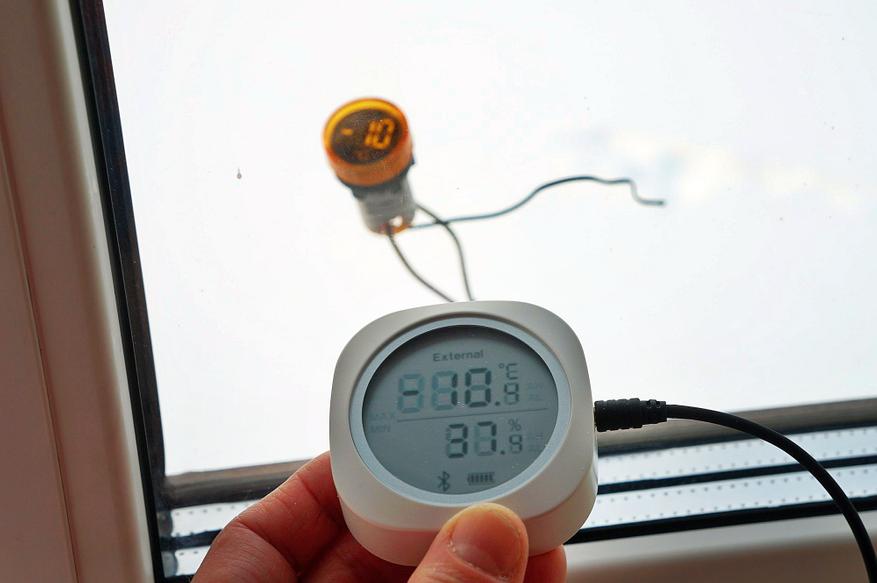

Поместил на мороз — отрицательную температуру показывает, но уже без десятых долей градуса:

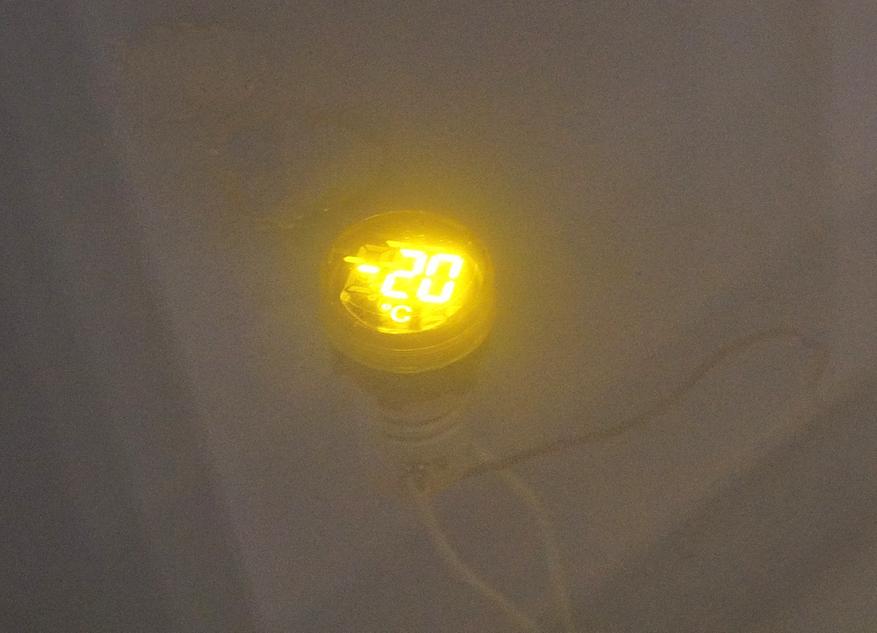

Что касается минимального и максимального значений измеряемого диапазона температур — измерить их удалось, благо на улице были морозы и при реальных -23°С, датчик показывал всего -20°С, что соответствует заявленному нижнему значению  (прошу прощения за фото, снимал через окно ночью):

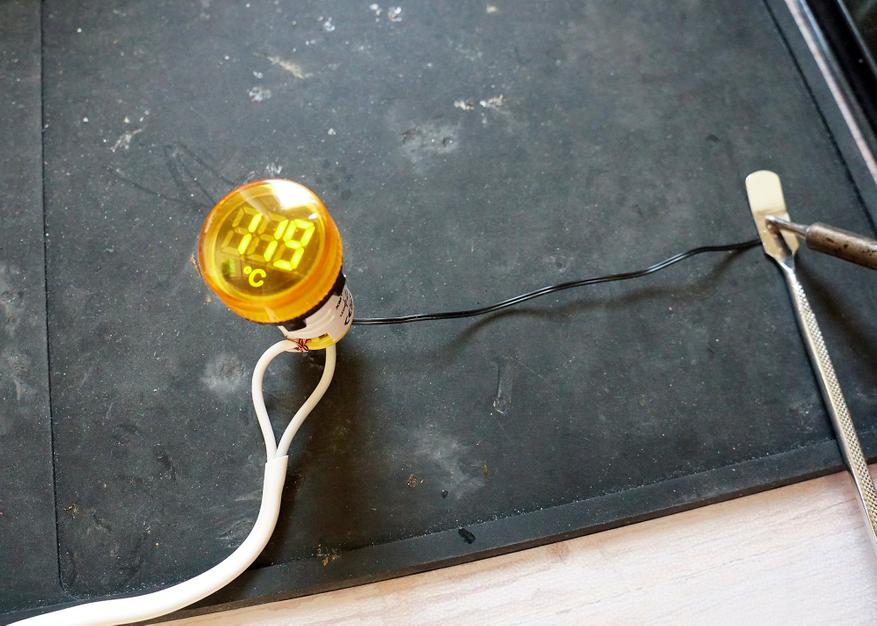

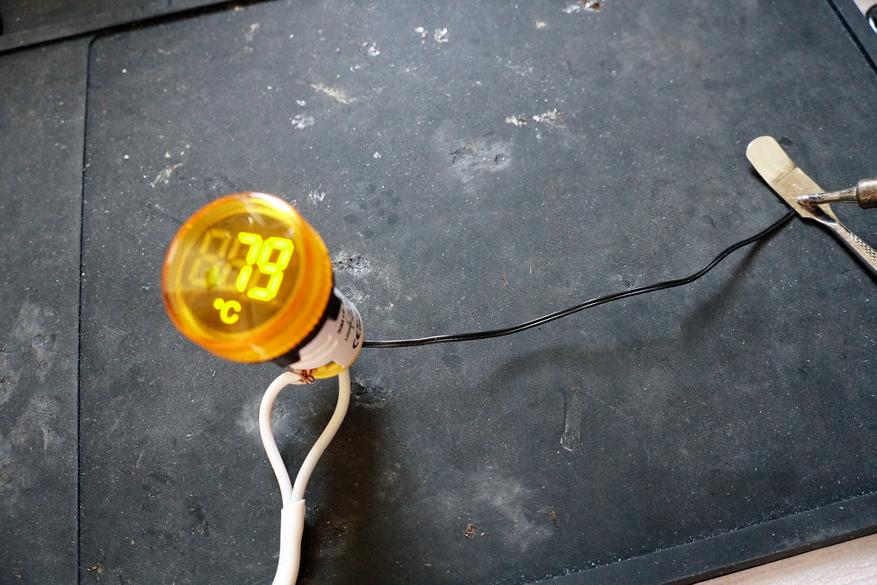

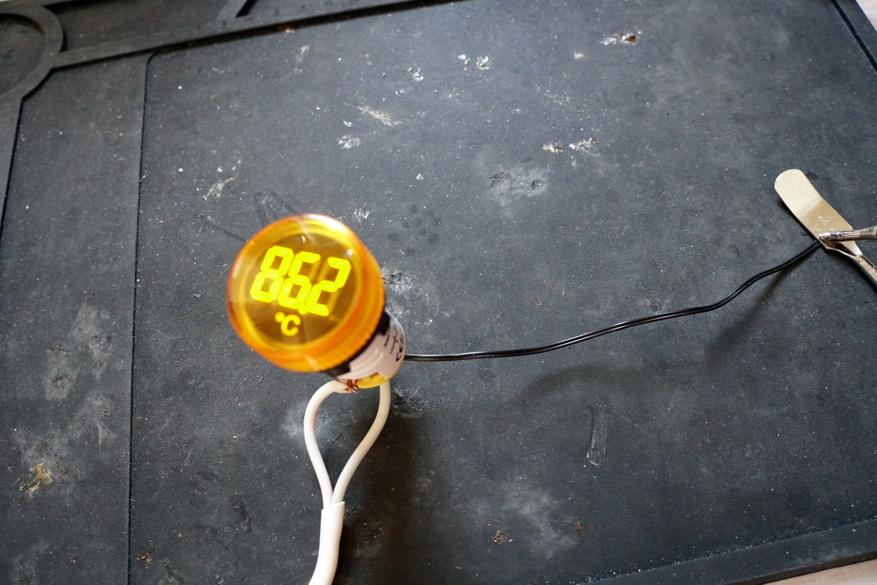

Верхний предел проверял с использованием паяльника, нагревая термопару через металлическую пластинку:

Причем заметил интересную особенность, которая, судя по всему, зависит от скорости подъема температуры: если она растет быстро, то точка десятых долей пропадает и изменяются только градусы:

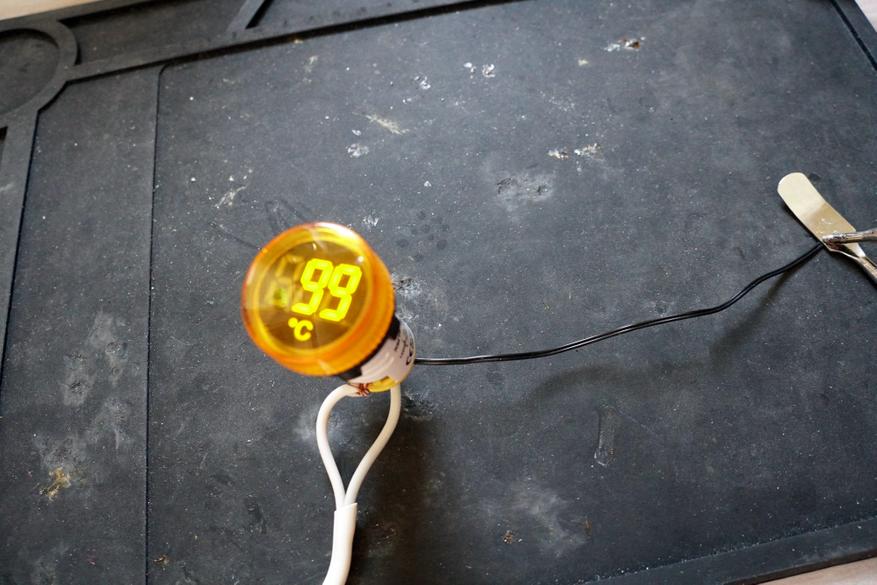

Со значения в 99°С температура отображается без десятых долей:

Максимально зафиксированное значение 119°С, выше не росла (что не соответствует заявленным 199°С):

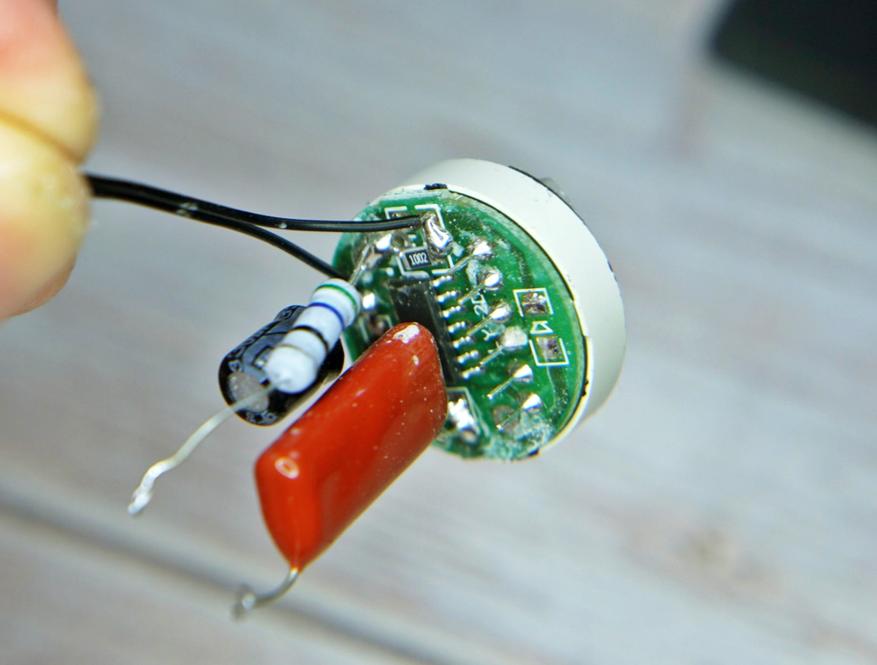

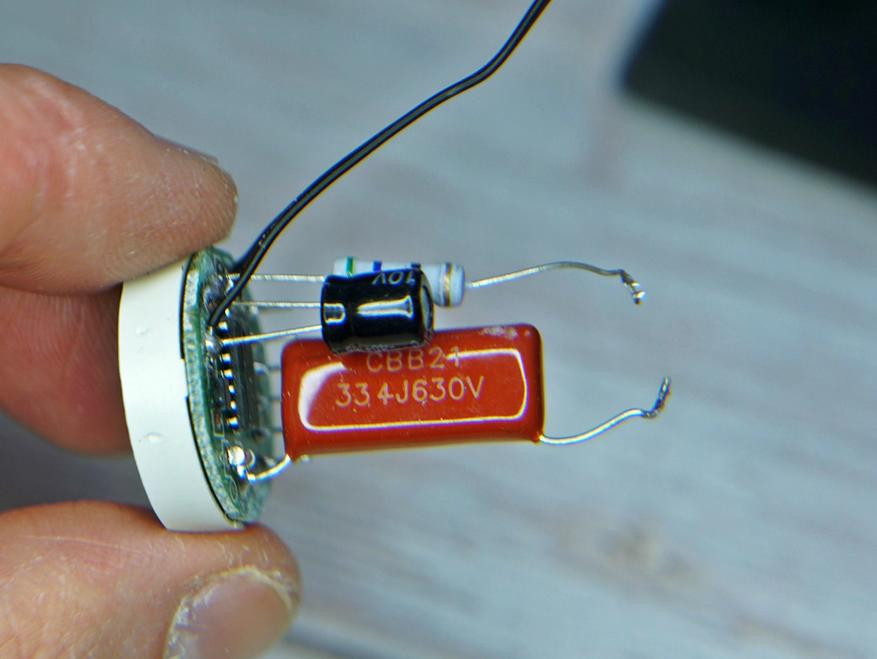

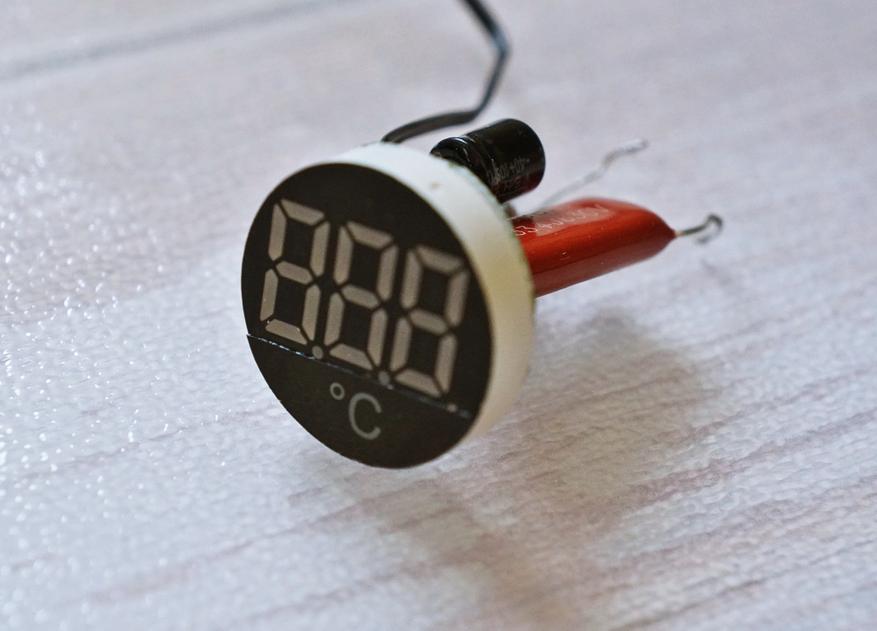

 Если отпаять контактные площадок для проводов питания, то можно заглянуть внутрь:

 Пайка неплохая, но вот почистить от флюса совсем забыли:

 В целом, термометр рабочий, хоть и не соответствует заявленным характеристикам по верхнему значению измеряемой температуры. Точность неплохая, а вот нижний порог могли бы сделать меньше -20°С. Понравилась высокая чувствительность к изменению температуры.  Вызывает сомнения пожаробезопасность данной штуки в таком корпусе, поэтому при монтаже это нужно предусмотреть.  Покупал тут. Рекомендовать не буду, каждый решает сам нужно такое ему или нет :)
