Секвентальная коробка передач: как работает и зачем нужна

Секвентальная коробка передач — один из самых любопытных и технологичных механизмов в мире трансмиссий. В отличие от классической «механики», где водитель волен сразу с пятой перескочить на третью, секвентальная схема позволяет включать передачи только последовательно: шаг за шагом вверх или вниз.

Этот принцип привнёс в транспорт динамику и надёжность, за что был оценён как в мотоспорте, так и в спортивных автомобилях. Устройство отличается компактностью, высокой скоростью срабатывания и минимальным риском ошибок при переключении, что делает его практически идеальным решением для условий, где дорога и время не прощают задержек.

Устройство секвентальной коробки

Секвентальная коробка передач построена по тому же базовому принципу, что и классическая механическая трансмиссия: на её ведущем и ведомом валах расположены шестерни, каждая из которых отвечает за определённую передачу. Ведущий вал соединён с двигателем и передаёт вращение на ведомый через выбранную пару шестерён, что меняет передаточное число и скорость вращения колёс.

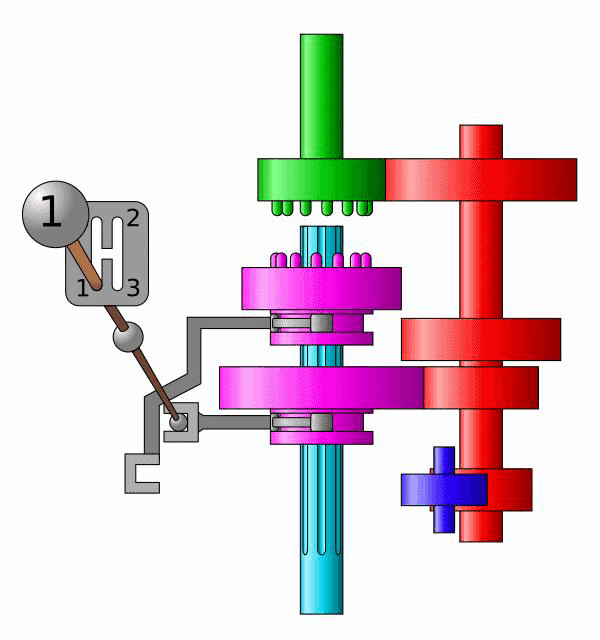

Однако главное отличие секвентальной схемы — в способе выбора нужной передачи. В традиционной «механике» водитель управляет вилками через кулису: длинный рычаг в салоне двигает механизмы, которые физически сдвигают синхронизирующие муфты по валу, соединяя шестерню с валом. Такой способ надёжен, но медленен и позволяет ошибиться, например, перескочить через передачи или включить их не по порядку.

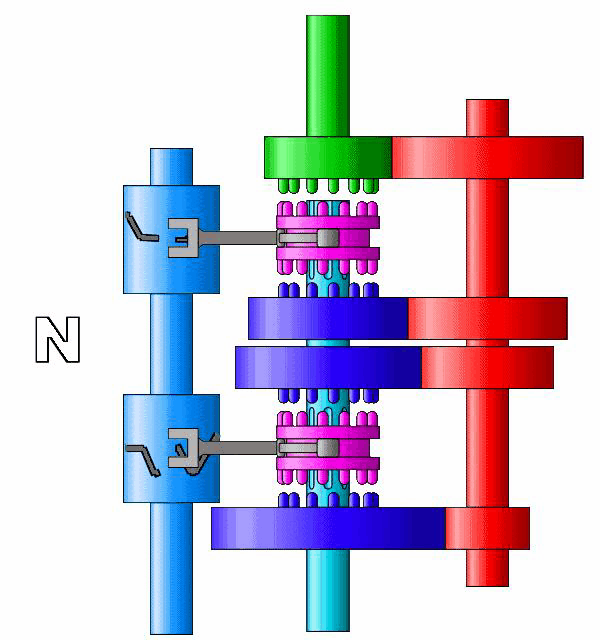

• В секвентальной коробке вилочно-кулисный механизм полностью заменён кулачковым валом. Этот вал выполнен в виде цилиндра, на поверхности которого прорезаны изогнутые канавки. Эти канавки играют роль направляющих для кулачков, или, как их ещё называют, толкателей копирного механизма. Каждый кулачок закреплён на своей муфте, и при вращении кулачкового вала он скользит по изогнутой дорожке канавки, двигаясь вперёд или назад вдоль оси вала.

• Муфта соединена с шестернёй через шлицевое соединение. Когда кулачок сдвигает муфту, та плотно садится на шестерню, заставляя её вращаться вместе с валом и тем самым включая нужную передачу. Вся эта система отличается высокой точностью: при каждом повороте кулачкового вала происходит строго определённое смещение муфты на фиксированную величину, что гарантирует безошибочное включение передачи.

Характерная особенность секвентальной коробки — возможность переключения только по порядку. При движении рычага или селектора на один щелчок кулачковый вал проворачивается ровно на угол, соответствующий смещению кулачка на одну передачу вверх или вниз. Перескочить сразу через несколько ступеней невозможно физически — канавки на валу не позволят кулачкам пройти мимо своих направлений.

Эта простота и жёсткость конструкции делают секвентальную коробку одновременно надёжной и быстрой в работе. Её компактность позволяет экономить место в моторном отсеке, а минимальное количество деталей по сравнению с классической механикой снижает вероятность поломок при интенсивной эксплуатации, например в автоспорте или на гоночной трассе.

Как работает кулачковый вал

Кулачковый вал — ключевой элемент секвентальной коробки, который отвечает за синхронное и точное включение нужной передачи. При вращении вала канавки на его поверхности заставляют кулачки перемещаться по заданной траектории. Но главное — кулачковый вал не просто механически двигает муфты: его вращение строго дозировано и связано с движением селектора или рычага.

• Каждое движение рычага на фиксированное расстояние — это поворот кулачкового вала на точно рассчитанный угол, соответствующий одному шагу переключения. Этот угол выбирается инженерами так, чтобы при каждом щелчке передвигалась только одна муфта, а значит — включалась ровно одна передача. Ошибочное включение сразу нескольких ступеней конструктивно невозможно: даже если водитель попытается слишком резко или сильно переместить рычаг, храповый механизм ограничит ход и заблокирует поворот кулачкового вала сверх нормы.

• Такой механизм, встроенный в сам рычаг или в привод к кулачковому валу, играет роль ограничителя и фиксатора. Он делит полный оборот вала на равные секторы — по количеству передач. Например, если в коробке четыре скорости, один полный оборот кулачкового вала разделён на четыре равных сегмента по 90 градусов. В каждом сегменте кулачок проходит по своей уникальной канавке и сдвигает соответствующую муфту, соединяя нужную шестерню с валом.

• Особое значение в работе кулачкового вала имеет форма канавок: они проектируются так, чтобы обеспечить последовательность и плавность перемещений кулачков, исключая рывки и удары при переходе между передачами. Канавки имеют плавные входы и выходы для каждого кулачка, чтобы минимизировать износ деталей и шум при работе.

За счёт этой механики кулачковый вал объединяет в себе функции сразу нескольких элементов традиционной коробки — кулисы, вилок, фиксаторов — и заменяет их одним надёжным вращающимся узлом. Именно поэтому секвентальная схема так ценится в гонках: она даёт стабильное, предсказуемое и очень быстрое переключение без сложной системы рычагов и тяг.

Варианты привода переключения

Секвентальные коробки известны не только своей скоростью, но и разнообразием способов переключения. Наиболее простой вариант — ручное управление с помощью рычага или ножного селектора. Такая схема используется на большинстве мотоциклов и в некоторых доступных спортивных автомобилях. Водитель или пилот двигает рычаг вперёд или назад, и каждый щелчок меняет передачу на одну ступень в нужную сторону.

В более сложной технике, особенно в профессиональном автоспорте или тяжёлых грузовых машинах, механическое переключение заменяется сервоприводами. В этом случае управление происходит за счёт гидравлики или электромоторов, которые срабатывают по команде электроники.

Водитель лишь нажимает подрулевые лепестки или кнопки на руле, а всё остальное делает автоматика — кулачковый вал проворачивается сервоприводом с точностью и скоростью, недостижимой для руки человека. Такой подход позволяет сконцентрироваться на управлении машиной и сокращает время переключения до долей секунды, что критически важно в гонках.

Исторический опыт

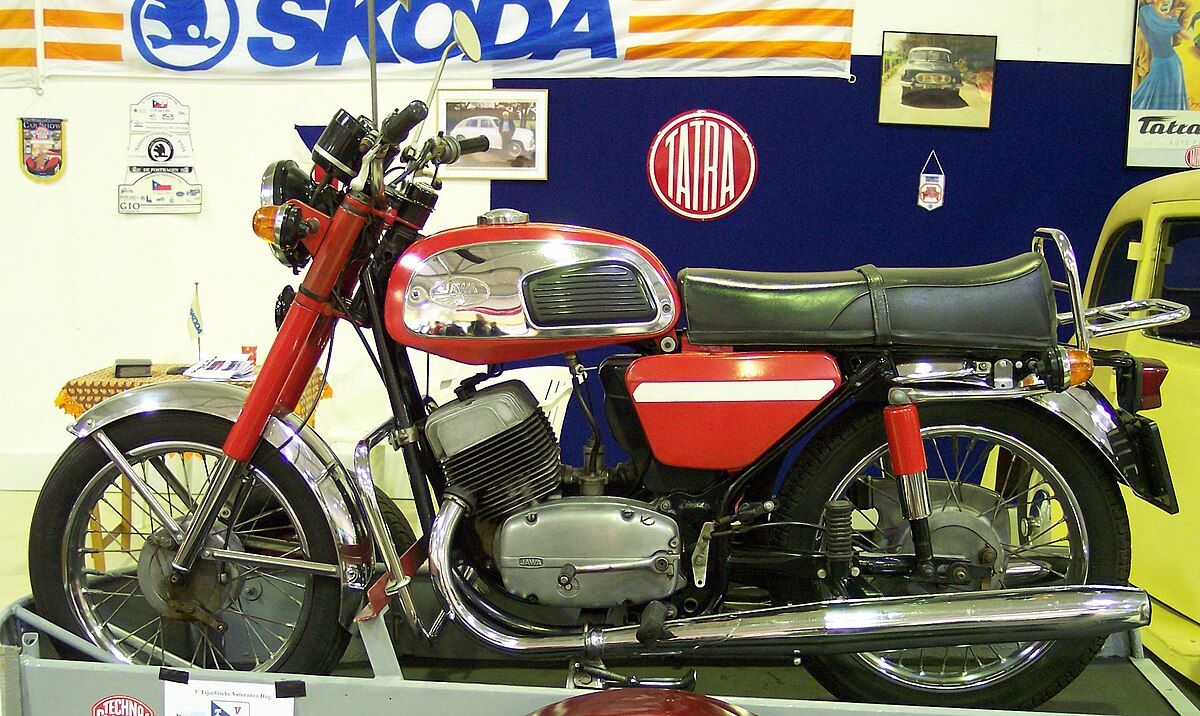

Секвентальная схема в СССР известна многим по мотоциклам «Иж» и «Ява», которые массово продавались в 70-80-х годах. Эти модели получили широкое распространение не только благодаря доступной цене, но и благодаря удобной для того времени коробке передач.

В ней использовалась простая, но надёжная секвентальная схема с ножным рычагом, позволявшая быстро и безошибочно переключать передачи даже в плотном городском потоке.

Особенностью таких коробок было то, что при небольшой доработке можно было обойтись почти без использования рычага сцепления при смене передачи: специальный кулачок на механизме отжимал диск сцепления ровно в момент переключения.

Это позволило водителю пользоваться сцеплением лишь при трогании с места или полной остановке. Подобное решение значительно упрощало жизнь на практике, особенно на мотоцикле, где нужно одновременно следить за дорогой и балансом.

Современные применения секвентальных КПП

Сегодня секвентальные коробки продолжают активно использоваться в профессиональном спорте и специализированной технике.

В мотоспорте, например, они практически вытеснили классические механические коробки благодаря быстрой и точной работе. В автоспорте секвентальные решения можно встретить в раллийных автомобилях, кузовных сериях (типа WTCR, DTM) и гоночных прототипах. В гражданских спорткарах такие коробки встречаются реже, но иногда используются в моделях, созданных с прицелом на трек-дни и любительские соревнования.

Секвентальная схема также применяется в строительной и военной технике, где важны высокая надёжность и простота управления для водителя, работающего в тяжёлых условиях. В этих случаях используется преимущественно автоматизированный вариант с сервоприводами и программным управлением.

Преимущества и недостатки секвентальной КПП

Секвентальная коробка ценится прежде всего за быстроту и точность переключения. Её конструкция проще, чем у классической «механики» с кулисой, что повышает надёжность и уменьшает риск ошибок — водитель просто не может случайно включить «не ту» передачу.

Минимальное время переключения позволяет выигрывать доли секунды на трассе, а компактность конструкции делает секвентальные коробки удобными для установки в ограниченном пространстве шасси гоночных машин или мотоциклов.

Однако у секвентальной схемы есть и недостатки. Для гражданского использования она менее удобна: переключение строго по порядку не всегда подходит для спокойной езды, когда нужно быстро перескочить через несколько передач.

К тому же, такие коробки могут требовать более частого обслуживания из-за повышенных нагрузок на механизмы в условиях резких переключений. Кроме того, цена производства и настройки таких трансмиссий выше, чем у стандартных коробок.
