Лазерный гравер NEJE JZ-6 - "большой" выжигатель для взрослых

Всем доброго времени суток.


В сегодняшнем обзоре речь пойдет о компактном лазерном гравере NEJE JZ-6. Знаю, что обзоры на похожую продукцию — частое явление в последнее время, но все же изложу и я свое мнение о данной покупке. Многие озадачиваются вопросом — зачем люди покупают эти игрушки? Отвечу. В моем случае покупался он для вполне определенных целей — у моей жены есть хобби, которое приносит ей небольшой доход. И вот, как-то решила она разнообразить свои поделки небольшими аксессуарами, подчеркивающими их индивидуальность и обозначая изготовителя (реклама, проще говоря). Так вот предназначение гравера — изготовление небольших гравюр на деревянных поверхностях и, хочу вам сказать, что с этой своей задачей справляется он отлично. А если кому-то хочется узнать более подробно — читаем дальше.

Выбор на производителя «NEJE» пал не случайно — это был обдуманный и взвешенный шаг к которому я пришел после прочтения нескольких десятков статей и обзоров, касающихся лазерных граверов. Изначально не рассматривался вариант приобретения чего-то очень дорогостоящего и громоздкого, поскольку те самые деревянные гравюры, которые выжигаются этим лазером, идут как небольшой сопутствующий товар несущий на себе в основном рекламную функцию. Долго думал о том, какой именно модели отдать предпочтение — DK-8-KZ или JZ-6. Но поскольку на момент совершения покупки никаких акций не было, то в конце концов выбор пал на последний, так как разница между их характеристиками незначительная, а стоимость на момент покупки была ниже почти на 20$.


Вскрыв бумажный пакет, моему взору открылась оригинальная упаковка лазера — картонная коробка с одной единственной надписью.
Внутри картонной коробки находится еще одна коробка, изготовленная из пенопласта, что очень хорошо, поскольку лазер — вещица хрупкая. Внутри пенопластовой коробочки все было переложено поролоновыми листами, а сам гравер был завернут в пленку и перетянут скотчем, чтобы подвижные части не смещались.
Итак, внутри коробки было обнаружено: сам гравер, защитные очки, miniUSB кабель для подключения к ПК, двухсторонний USB кабель для подачи питания, блок питания, флешка на 1Гб с необходимым софтом, ключ-шестигранник для регулировки лазера, инструкция и небольшой кусочек картона с примером работы.
Инструкция поразила своим содержанием и практической пользой. Из нужного там только ссылка на сайт с софтом, хотя и без нее можно обойтись без проблем, так как все есть на идущей в комплекте карточке памяти. Вот инструкция во всей своей красе:
Что касается блока (адаптера) питания, то он на 5В 1А, как и написано в инструкции. Но хочу вам сказать, что и от USB ноутбука, лазер работает без проблем. Во время тестового запуска запитывал его от USB разъема и от сети — разницы в работе не заметил.

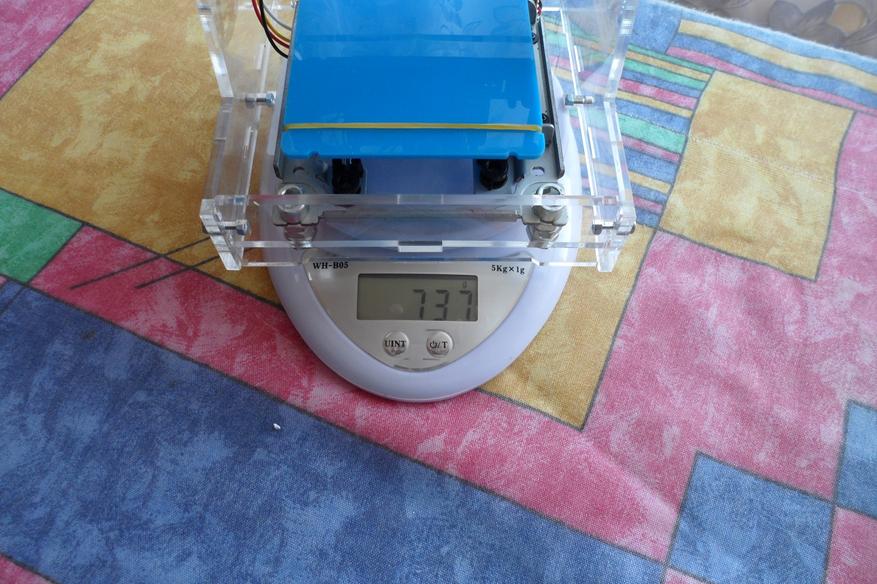

Сам гравер весьма компактный — его размеры примерно 18 х 13, 5 х 13 сантиметров, а вес 737 грамм.
Корпус гравера изготовлен из прозрачного пластика — мне очень нравится :) На одной из стенок имеется наклейка с указанием производителя.
Условно, гравер можно разделить на 2 основные части — подвижный «рабочий стол» и, собственно, сам лазер (подвижная головка с «мозгами»).


Подвижная площадка представляет собой прямоугольную пластиковую пластину размером 9 х 8 сантиметров. Размеры же рабочей зоны (тот участок, что лазер может обработать) 38 х 38 миллиметров. Для фиксации заготовки предусмотрены 2 резинки — не совсем удобно, но со своей задачей справляются они отлично. Площадка двигается вверх-вниз, перемещая заготовку относительно лазерного луча. Стрелками указал направление движения площадки.
Сам же лазер двигается вправо-влево. То есть, условно, площадка смещает заготовку по вертикали, а сам лазер перемещает луч по горизонтали.
Интенсивность луча лазера регулируется — делается это вручную, методом фокусировки — вращая кольцо, как я понимаю, с линзой. Чем тоньше точка — тем выше температура и, следовательно, более выраженный результат. Так же можно отрегулировать положения лазера (для прожига на толстых объектах), для этого понадобится шестигранник из комплекта. Регулировка осуществляется при помощи двух винтов, видных на фото выше.


«Мозги» нашего гравера ничем не закрыты и находятся за лазерной головкой.
Здесь же разъемы для подключения кабелей: верхний — питание, нижний — связь с ПК. После их подключения лазер оживает, а на компьютере появляется «неизвестное устройство». Воспользовавшись картой памяти, устанавливаем драйвера и нужный софт. С установкой всего этого добра на Windows 7 32bit проблем не возникло.


Для управления устройством существует далеко не одна программа, я же пользуюсь «Miniature LAser Carver». И сейчас пару слов о ее возможностях.
Для загрузки картинки — перетаскиваем ее на окно программы, после чего происходит ее автоматическая конвертация в нужный лазеру черно-белый формат. Затем нажимаем кнопку «1» — происходит отправка изображения на гравер. После того, как пересылка будет завершена, лазер очерчивает размеры площадки, которую займет изображение, так что можно отрегулировать положение заготовки или сместить сам лазер — делается при помощи блока кнопок «3». Нажатие кнопки «2» запускает процесс. Внести изменения в процесс можно при помощи блока кнопок «4», а кнопки «5» — редактирование изображений. Внизу окна программы расположен ползунок, регулирующий интенсивность прожига.


В принципе, на этом с теорией все и можно переходить к проверке его работоспособности. Сразу предлагаю вашему вниманию видео его работы (на первой половине видео запечатлено движения рабочей площадки, после 3 минуты видно движение лазерной головки).

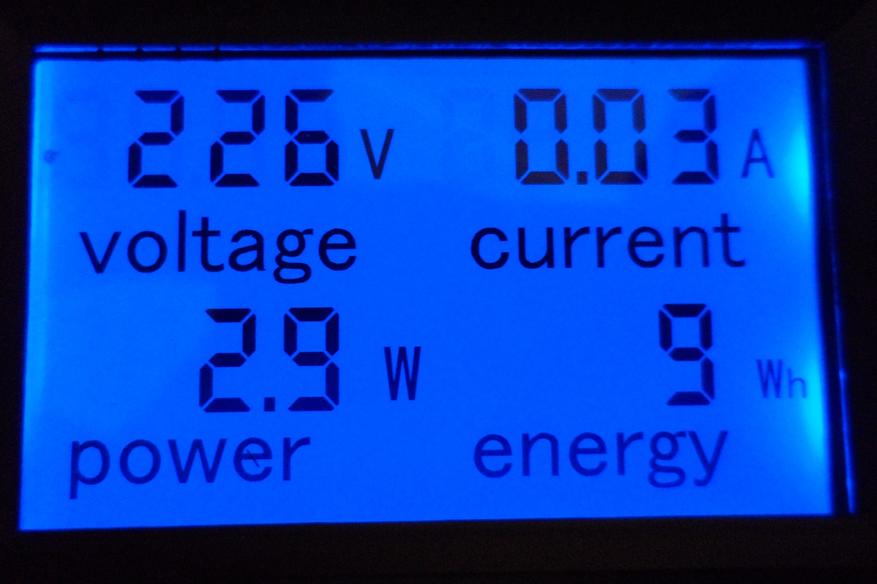

Во время работы гравер показал следующие показания по потреблению электроэнергии (на фото максимальные 3,6Вт, в среднем это значение колеблется на отметке 2,6-3,0 Вт):
Тут же хочу сказать о том, что выделения тепла от самой лазерной головки почти не происходит, так что трудиться ему «не покладая рук» :)


А теперь несколько фотографий результата, полученного на разных материалах.


Пластик:

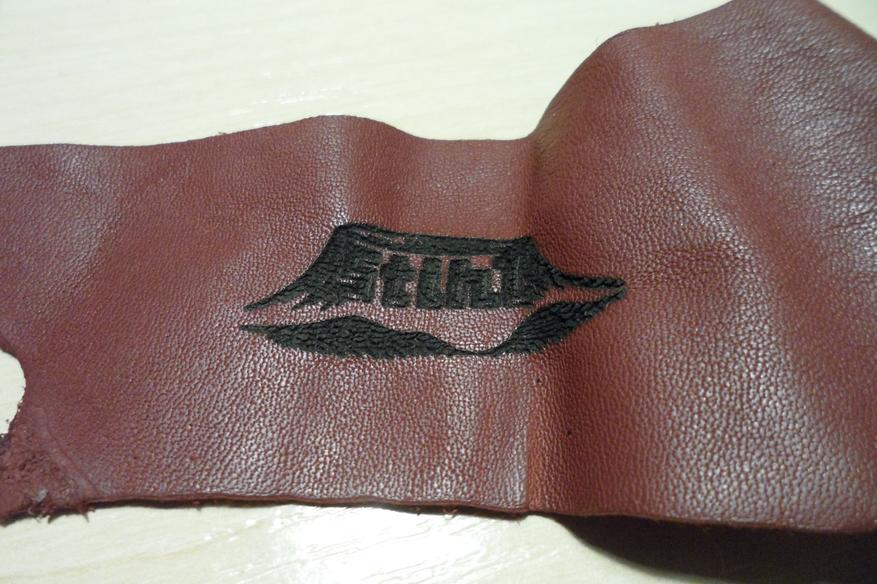

Кожа:

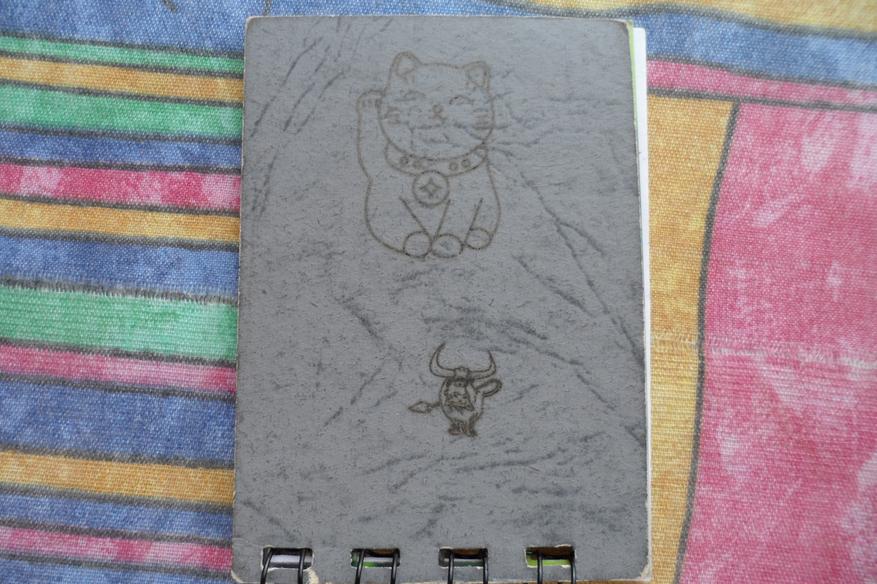

Картон (котик выжжен на «толстом» луче, а бычок, что снизу, на луче сфокусированном):
Бумага:
Как оказалось, 2 листа было прорезано насквозь, а на 3 были следы отжига:
Дерево:
Лазер прекрасно работает с мягкими материалами (пластик, дерево, кожа, резина, поролон и т.д.). Помимо нанесения изображений, его можно использовать для вырезания сложных мелких фигур из бумаги, тонкого поролона и т.д. Единственное на чем он не смог выжечь изображение — прозрачный силиконовый чехол (надо будет попробовать положить внутрь его что-то темное и попробовать отрегулировать высоту положения лазера).


Еще лазер не может выжигать на твердых материалах — металле, алюминии и так далее, а так бы хотелось :(


Но в общем и целом, гравер полностью подходит под предъявляемые к нему мною запросы. На дереве изображения получаются четкие с хорошей детализацией, хотя и на пластике картинки получаются приличного качества. Лично я покупкой остался доволен абсолютно, как и супруга.


Покупался данный лазер в магазине Gearbest.com. Да и сейчас его можно приобрести там же.

На этом все. Спасибо за внимание и потраченное время.
