Когда 3D принтер выручает: магнитный лоток для винтов своими руками. Обзор процесса изготовления

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Любой, кто когда-либо разбирал ноутбук, смартфон или другую мелкую электронику, наверняка сталкивался с проблемой организации рабочего места: крепеж разного размера и длины, десятки миниатюрных запчастей, которые легко перемешать одним неловким движением. Потеря одного винта может превратить простой минутный апгрейд ноутбука в лишние часы поисков по всей мастерской, на полу… Или, что ещё хуже — приходится отказываться от дальнейшей сборки, искать альтернативное решение или покупать аналогичный крепеж. Магнитный лоток для винтов может решить эту проблему в какой-то мере: винты не просто лежат в одном месте, они надёжно фиксируются магнитами, оставаясь на своих позициях даже если лоток перевернуть. Каждую ячейку можно подписать, и вы точно будете знать, где находится винт от крышки, а где — от материнской платы или вентилятора. Для удобства навигации по статье будет небольшое содержание.

Введение

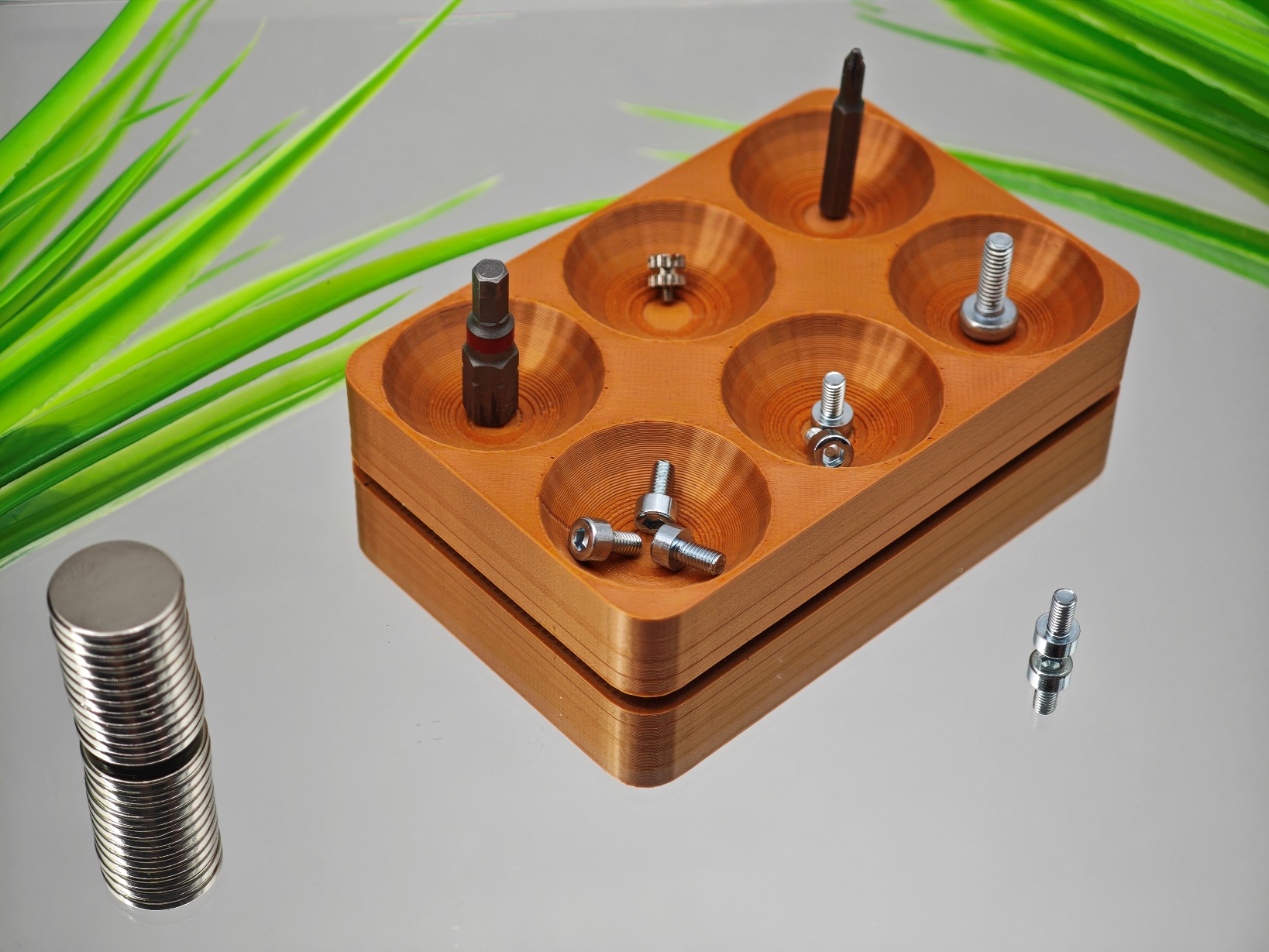

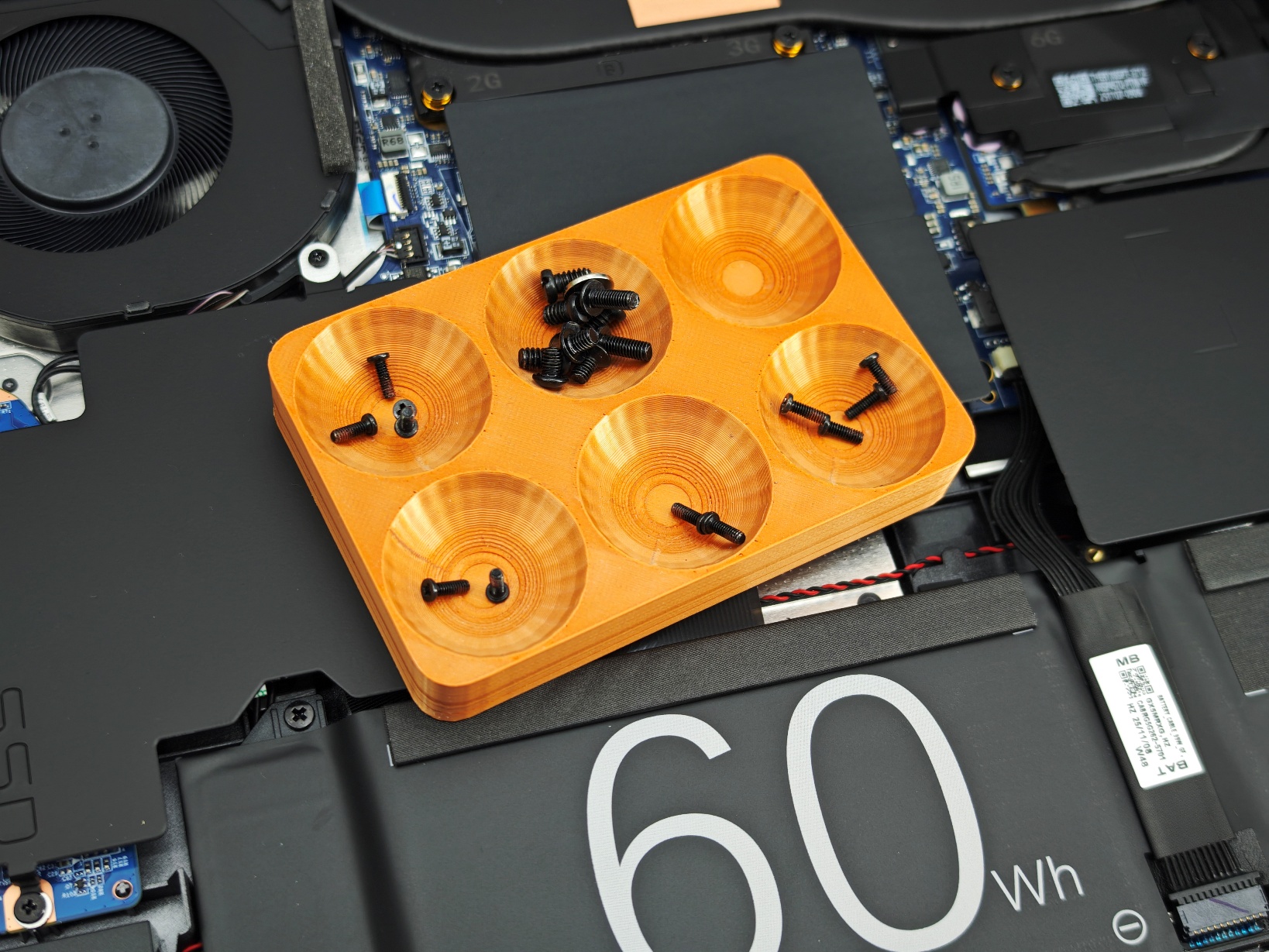

Итак, расскажу про процесс изготовления магнитного лотка на 6 ячеек с помощью 3D-печати, с установкой редкоземельных магнитов N52 внутрь с помощью инструмента «пауза печати». Подобный лоток можно адаптировать под любые задачи: для мелких винтов, для хранения компонентов при пайке, для организации рабочего места моделиста или часовщика. Вообще, изначально рассматривал разные пути изготовления такого органайзера: приклеить магнит к готовой металлической коробке или миске, использовать листовой магнит (как от магнитных стикеров), а также печатать на FDM-принтере спроектированного лотка, внутрь которого вклеиваются мощные магниты.

Выбор магнитов для лотка

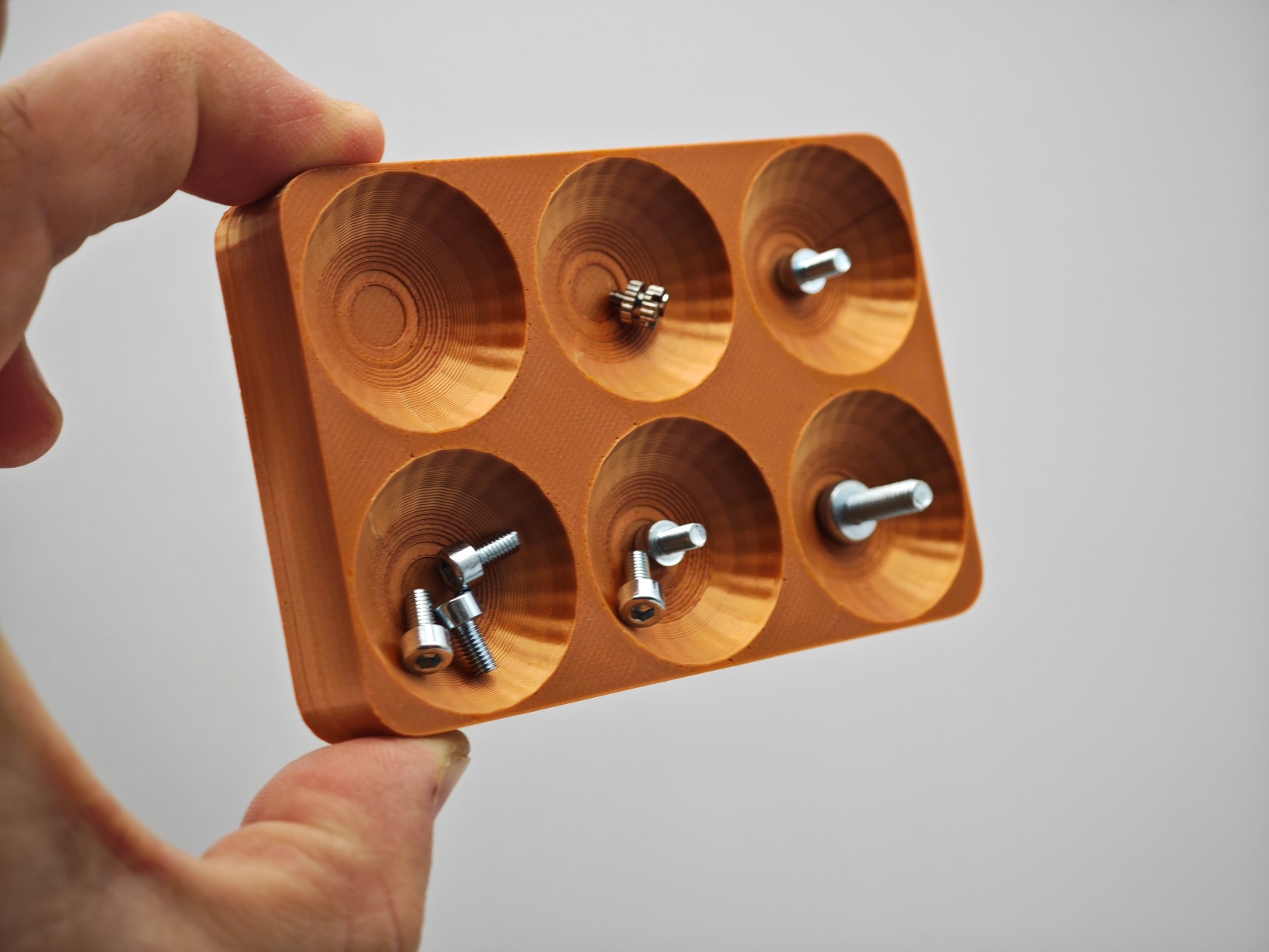

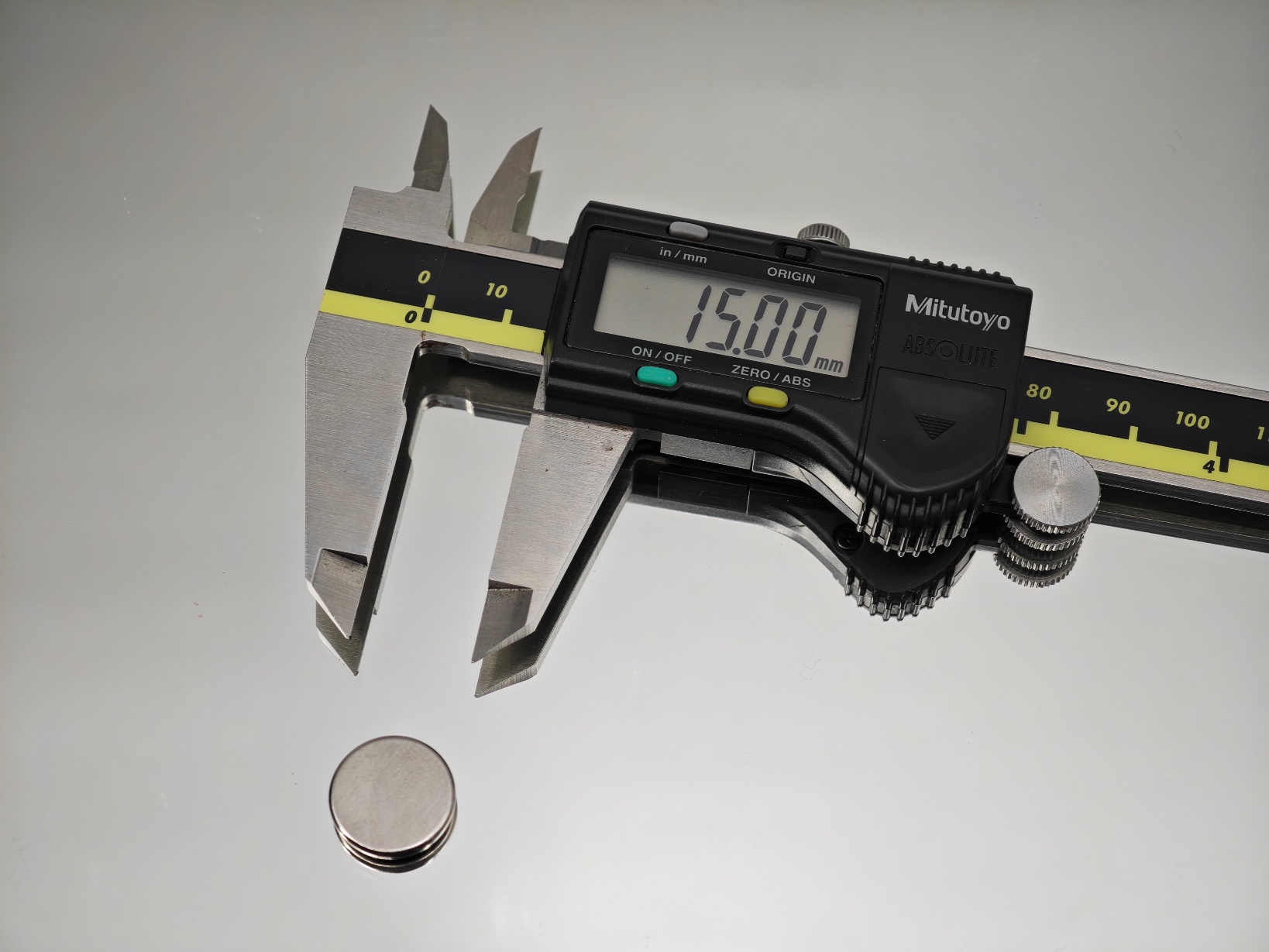

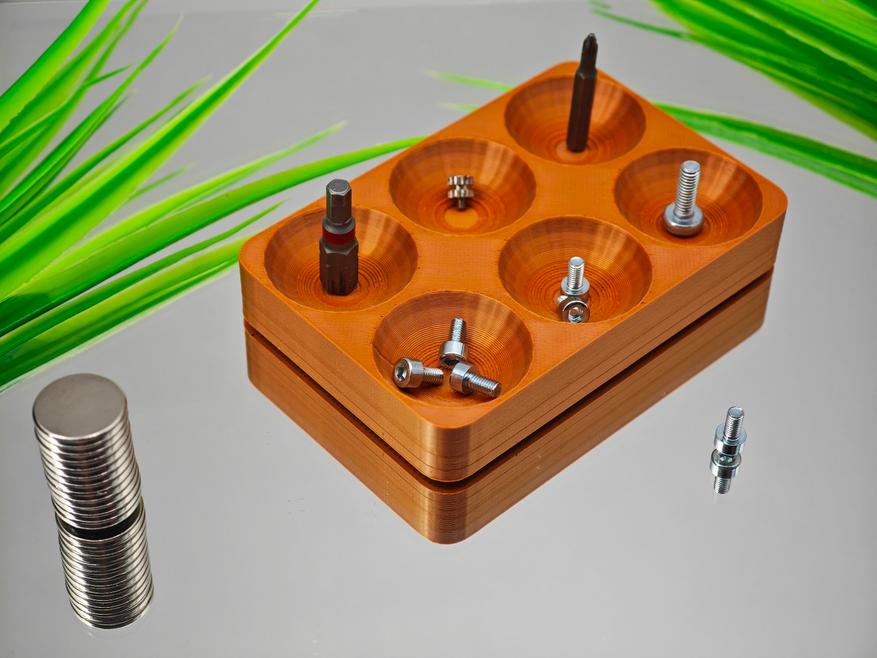

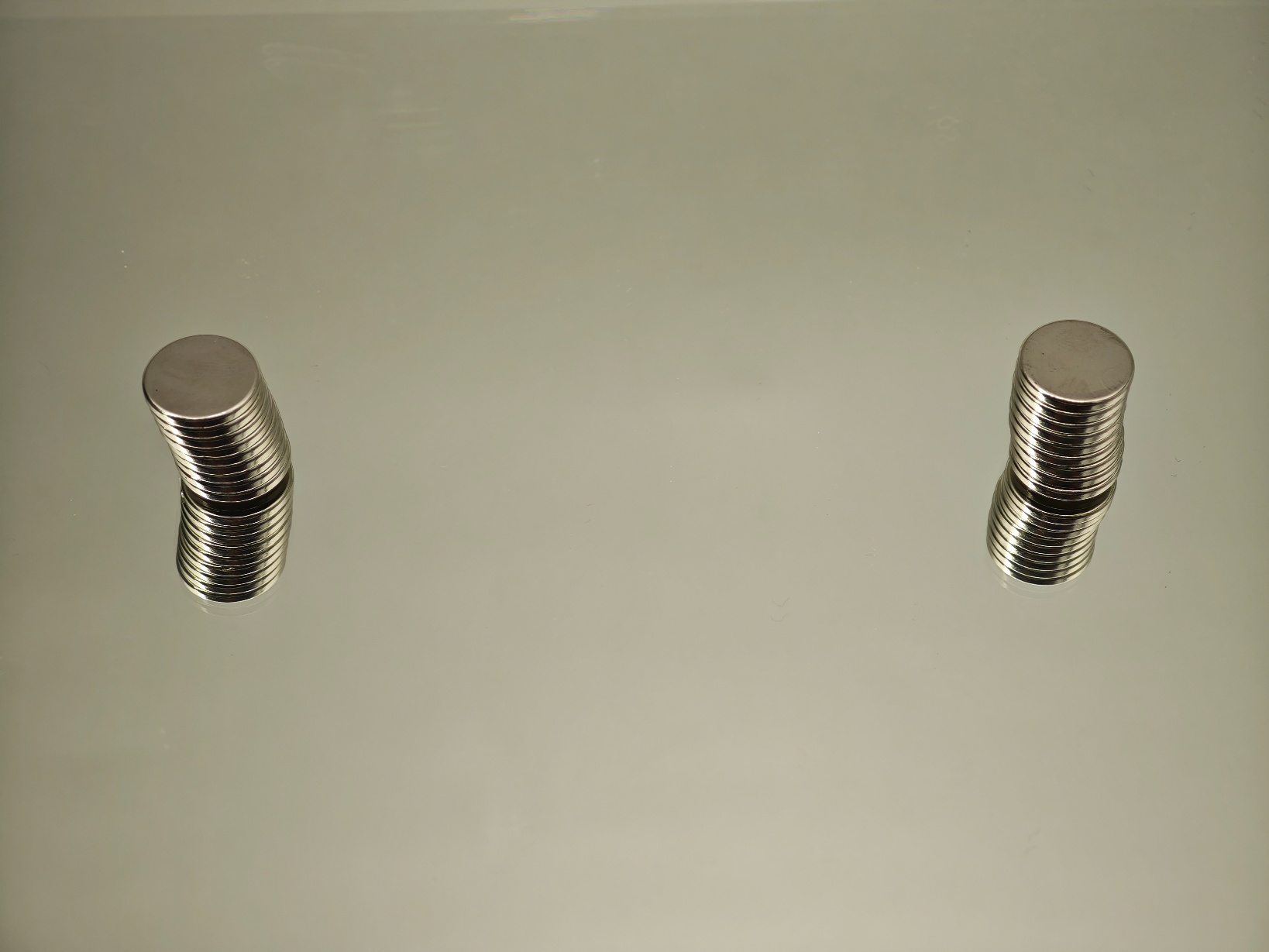

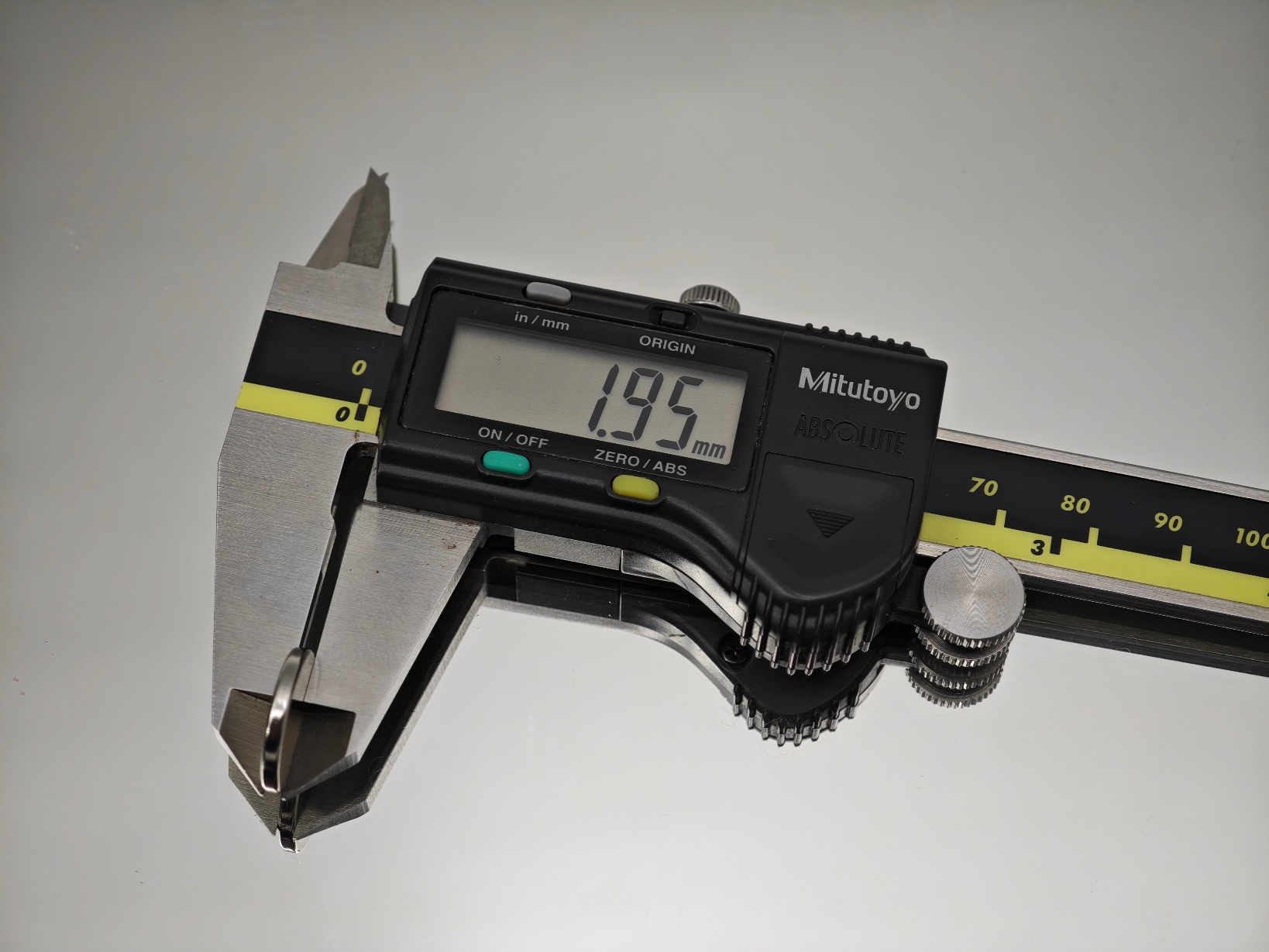

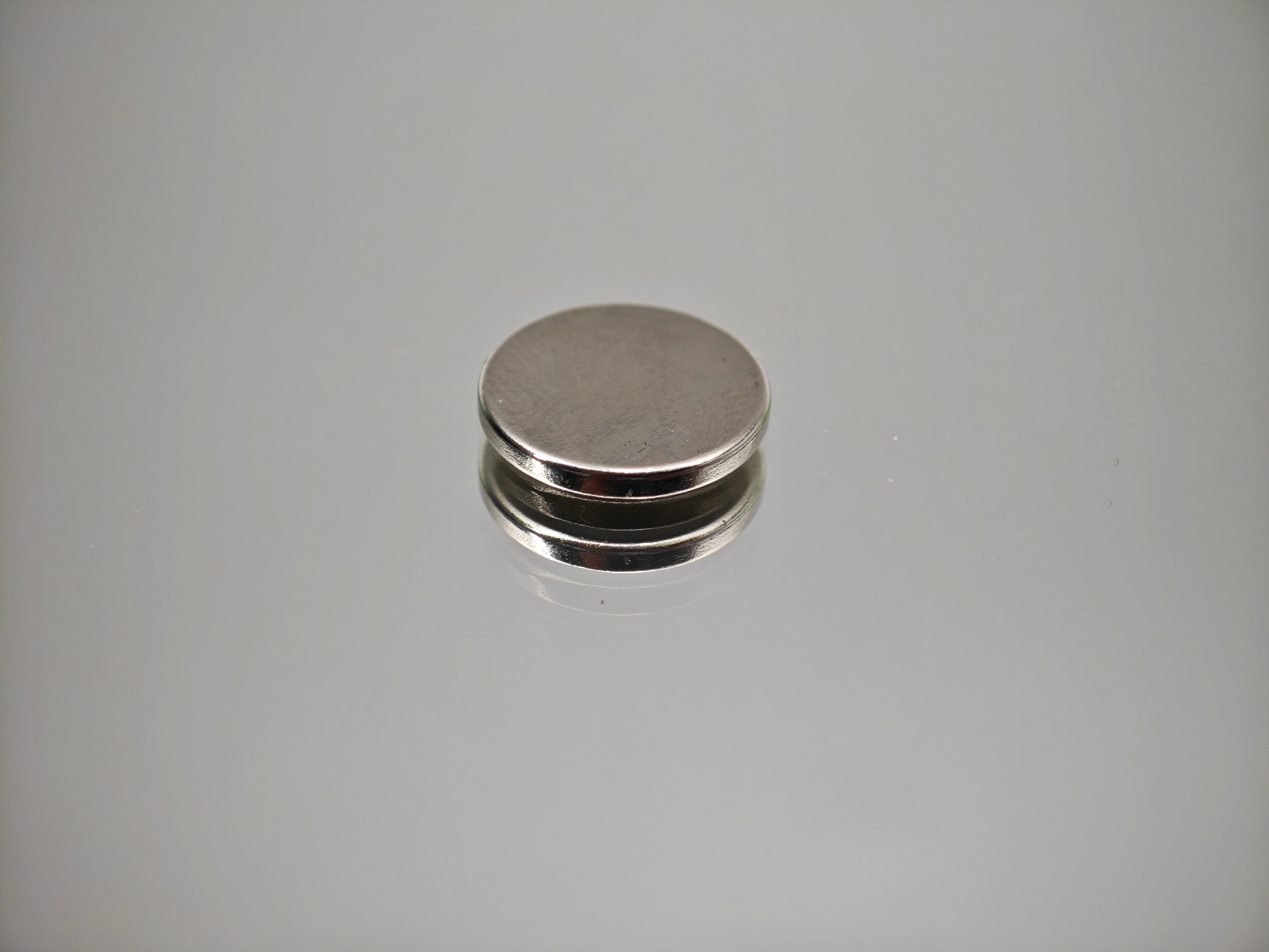

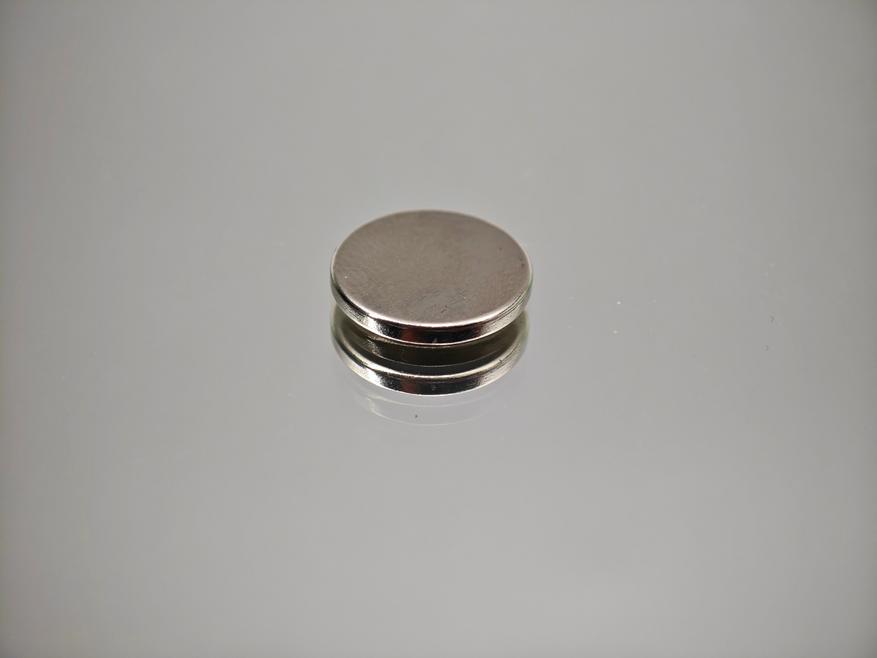

Для фиксации винтов я выбрал вот такие неодимовые магниты N52 (одни из самых сильных в своей категории). В данном случае используется 6 магнитов — по одному на каждую ячейку, сетка ячеек 2х3, то есть всего будет 6 ячеек. Диаметр каждого магнита — 15 мм, высота — 2 мм. Посадочные места под магниты: цилиндры диаметром 15,1 мм и глубиной 2,0-2,1 мм (чтобы магнит входил с натягом или с небольшим зазором на клей).

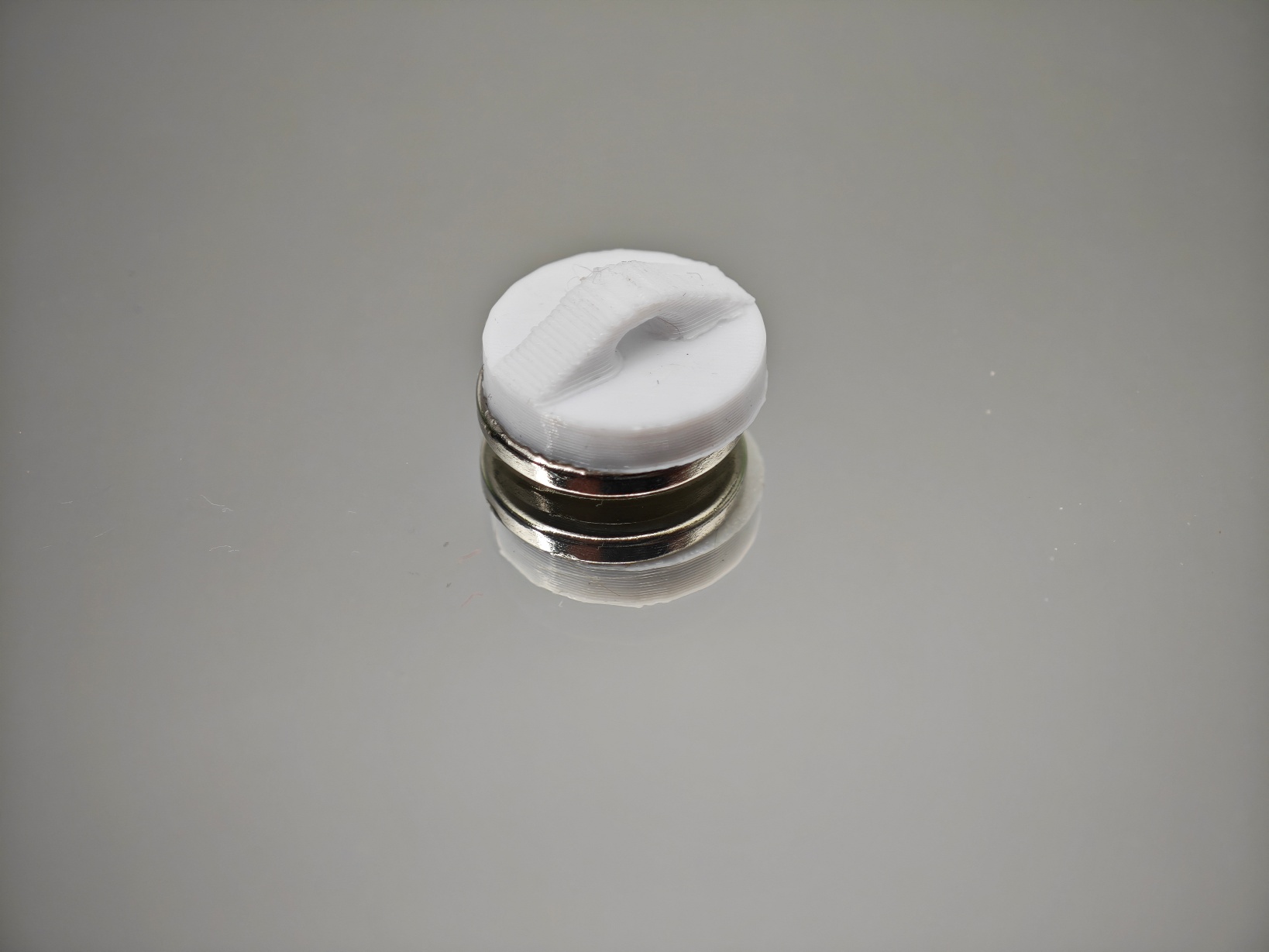

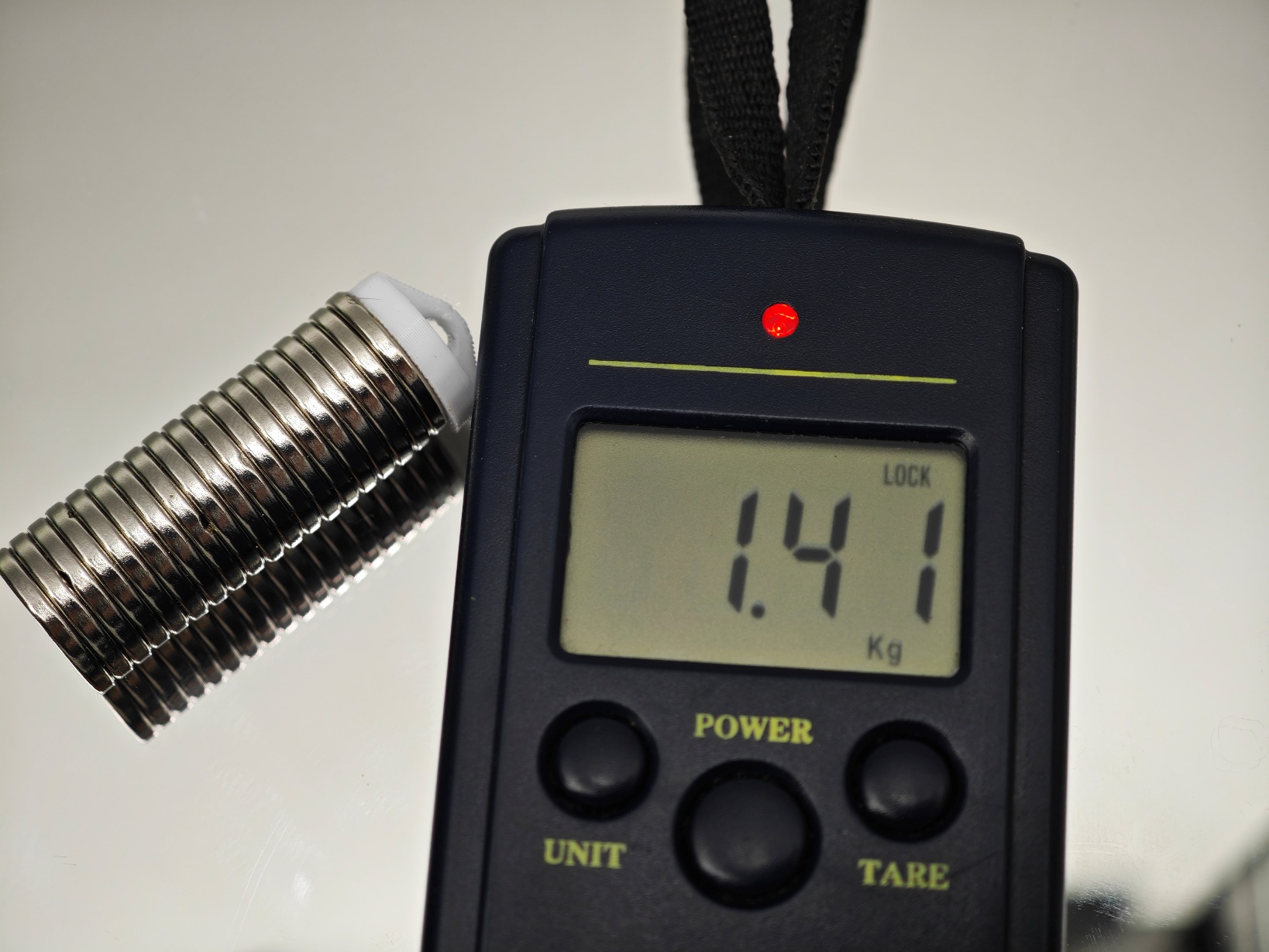

Заодно напечатал небольшое приспособление для проверки силы притяжения магнитов. У меня получилось 1.4 кг. Для этого типа и размера производитель обещает 1.8 кг на отрыв.

Подготовка 3D-модели к печати в Orca Slicer

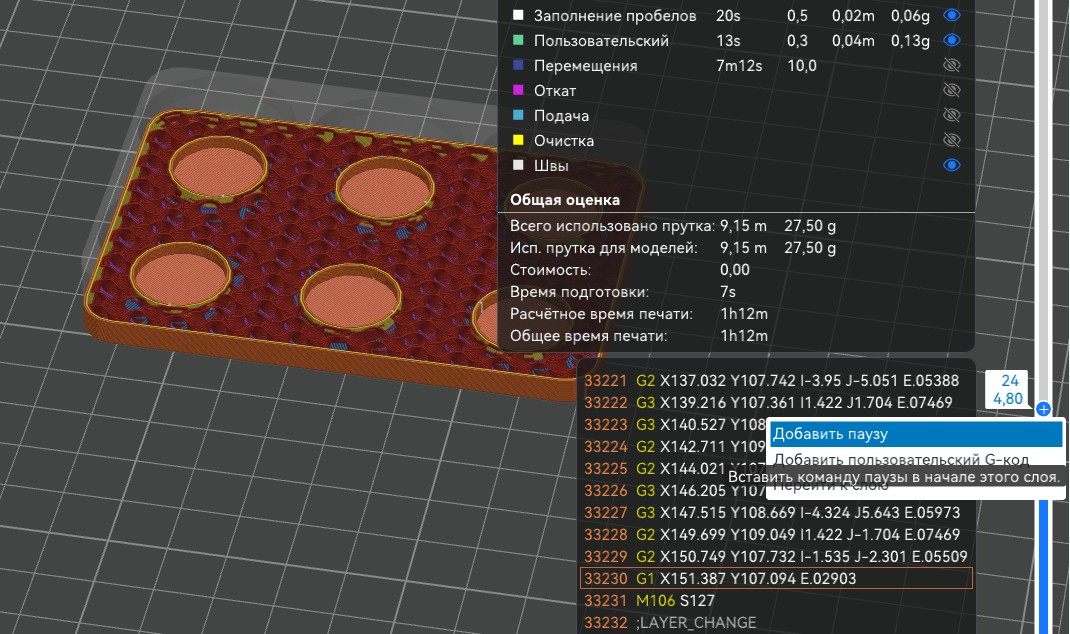

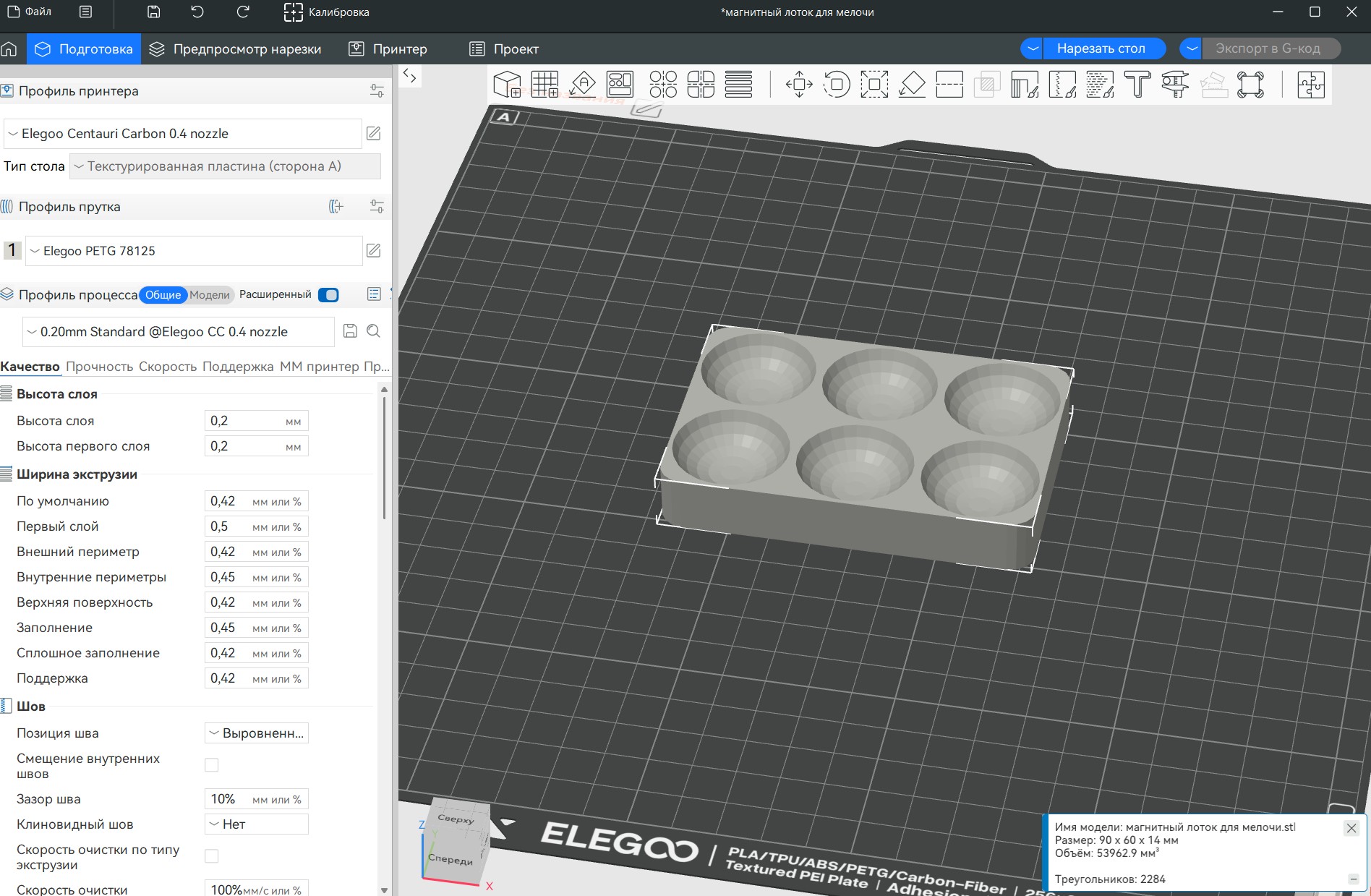

Для подготовки модели к печати использую программу Orca Slicer, он же Elegoo Slicer, который настроен для печати с моим 3D принтером. Ориентация модели на столе — плоской стороной вниз (ячейками вверх). Не забываем, что внутри есть полости под магниты. Поэтому при «нарезке» добавляем паузу таким образом, чтобы была возможность в напечатаные полости добавить эти самые магниты.

Печать

Протираем стол и не забываем про калибровку PEI пластины при печати. Принтер Elegoo CC печатает достаточно быстро, можно не отходить далеко и ждать активации паузы.

Печать лотка занимает около 60 минут в зависимости от настроек и материала.

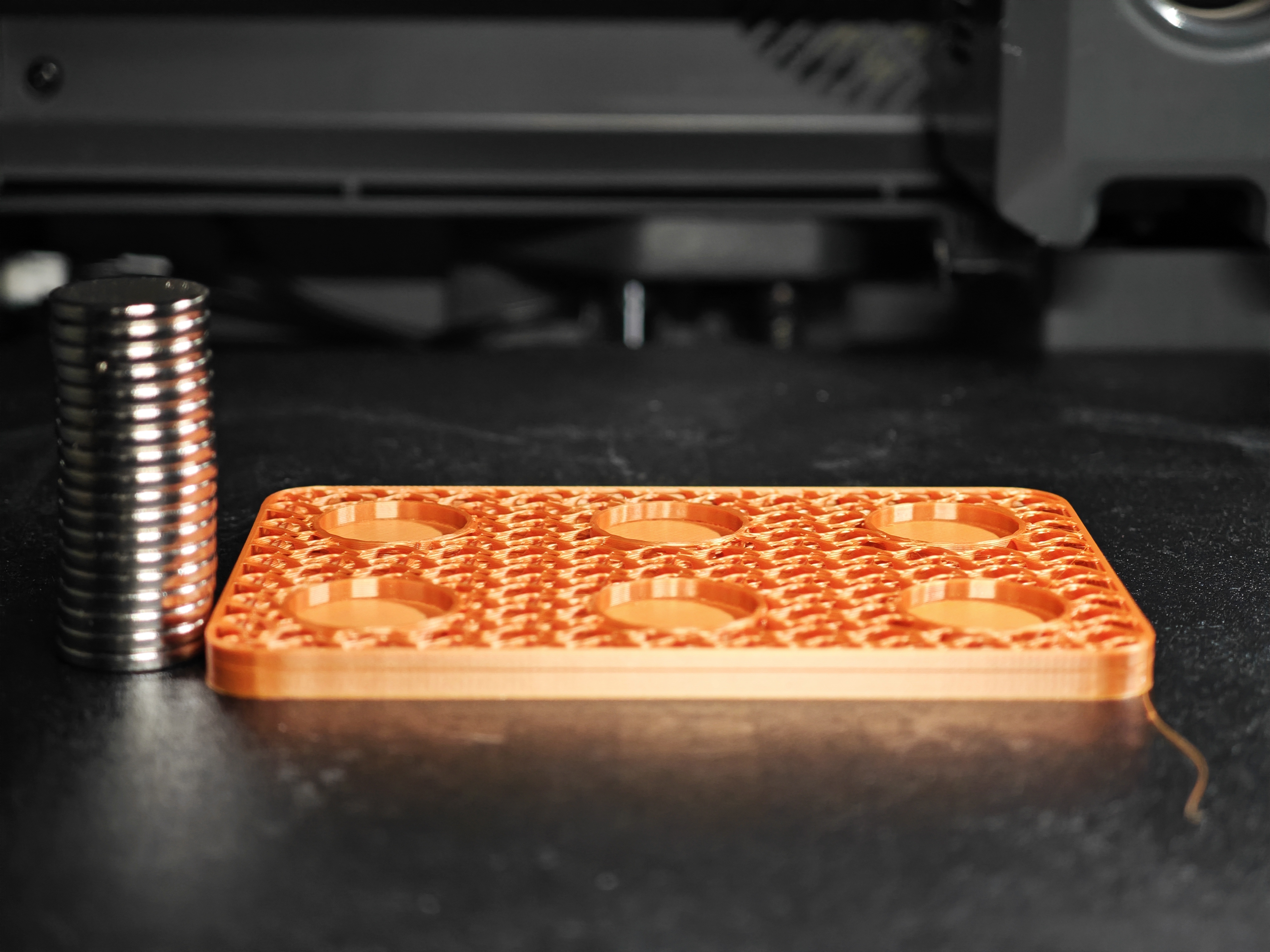

Пример печати
Пример печати

Установка магнитов

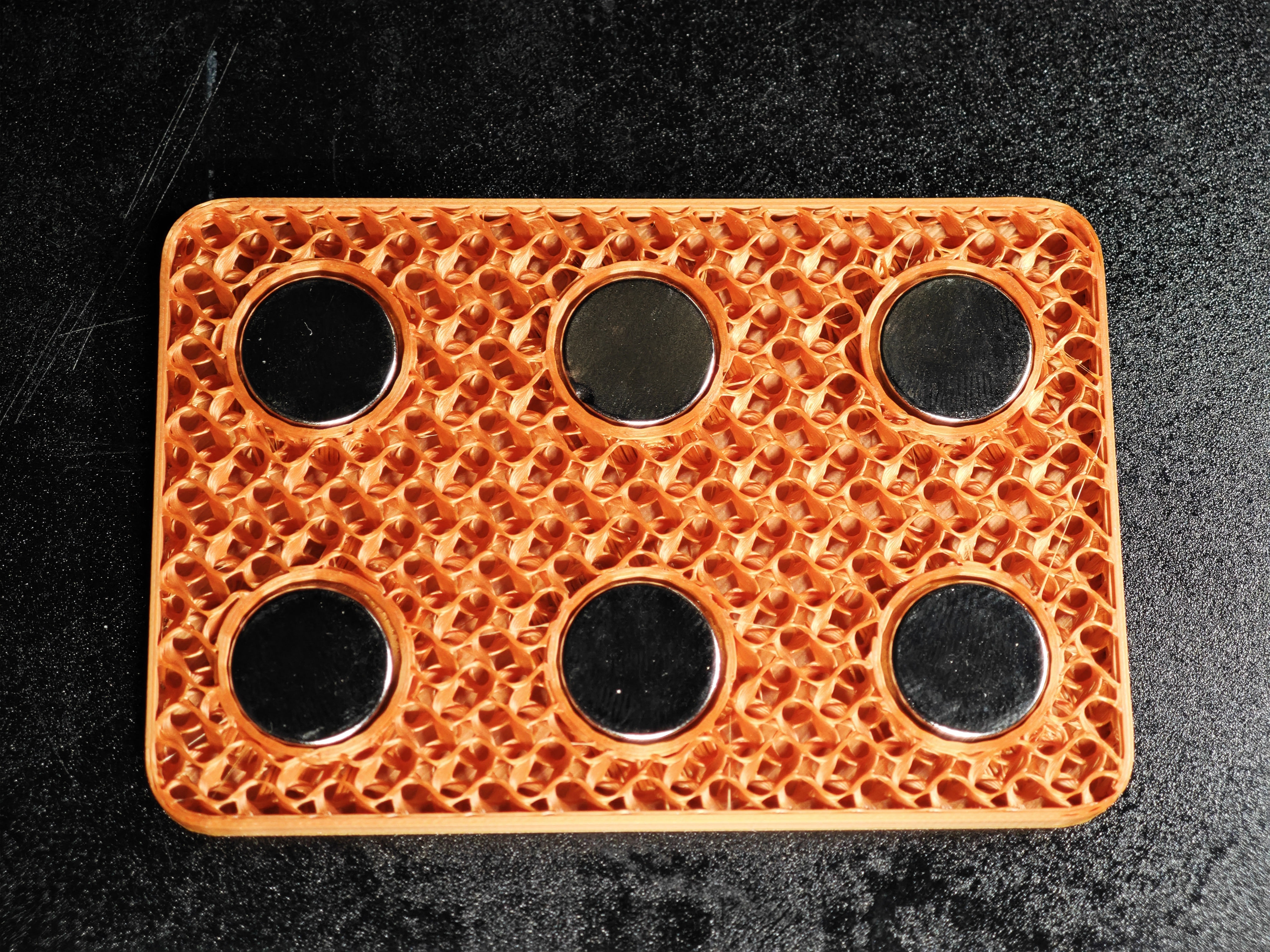

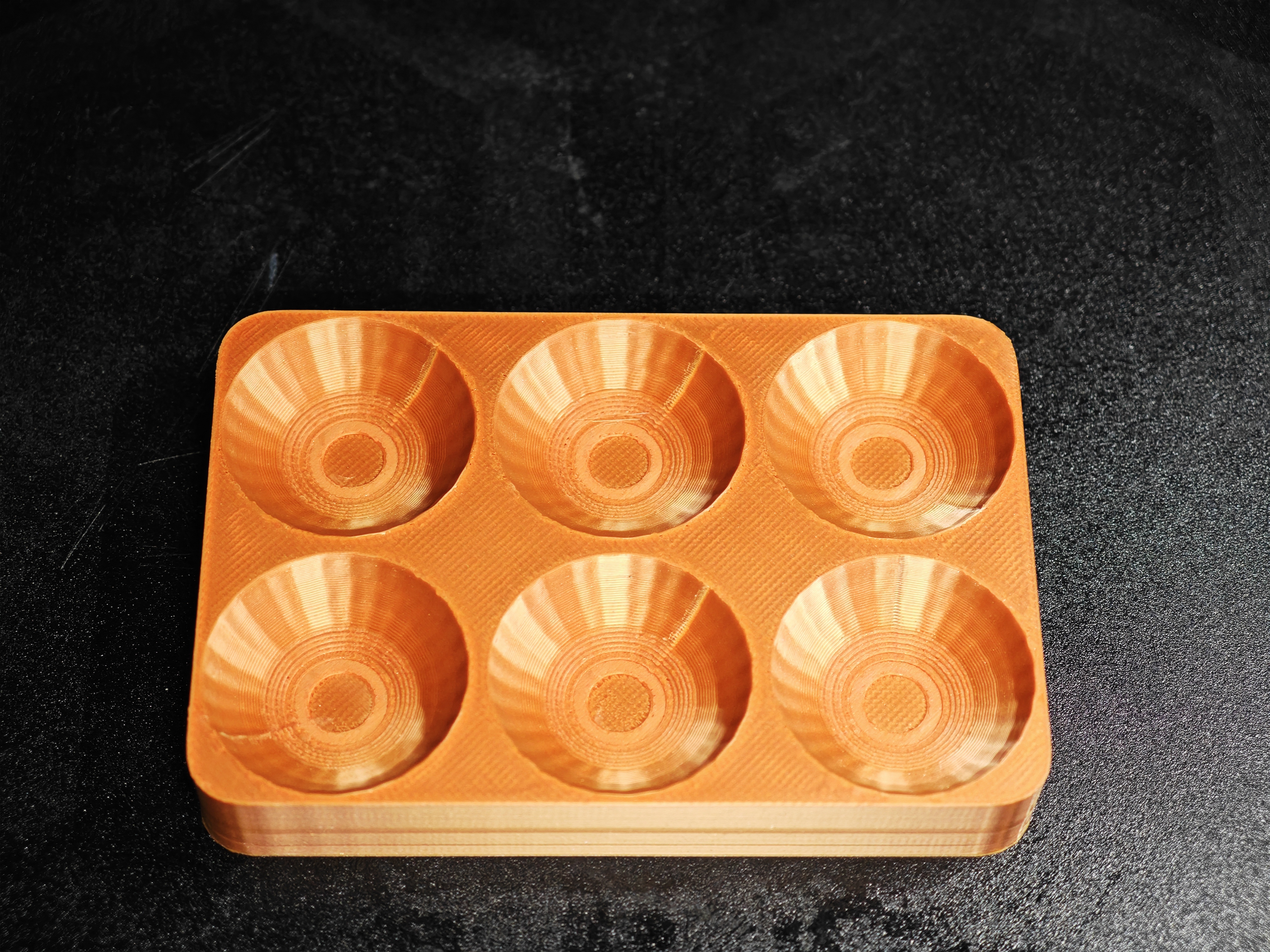

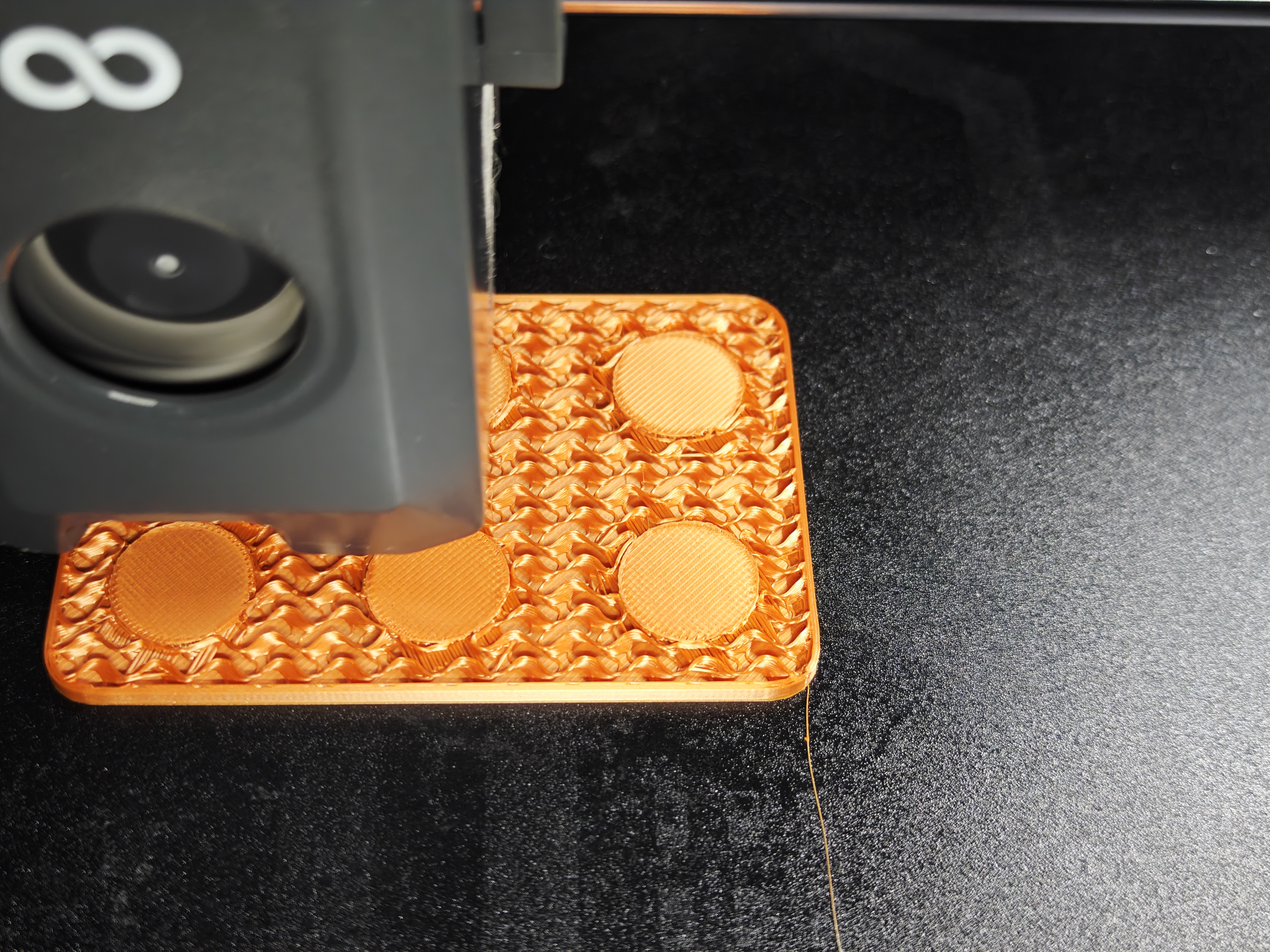

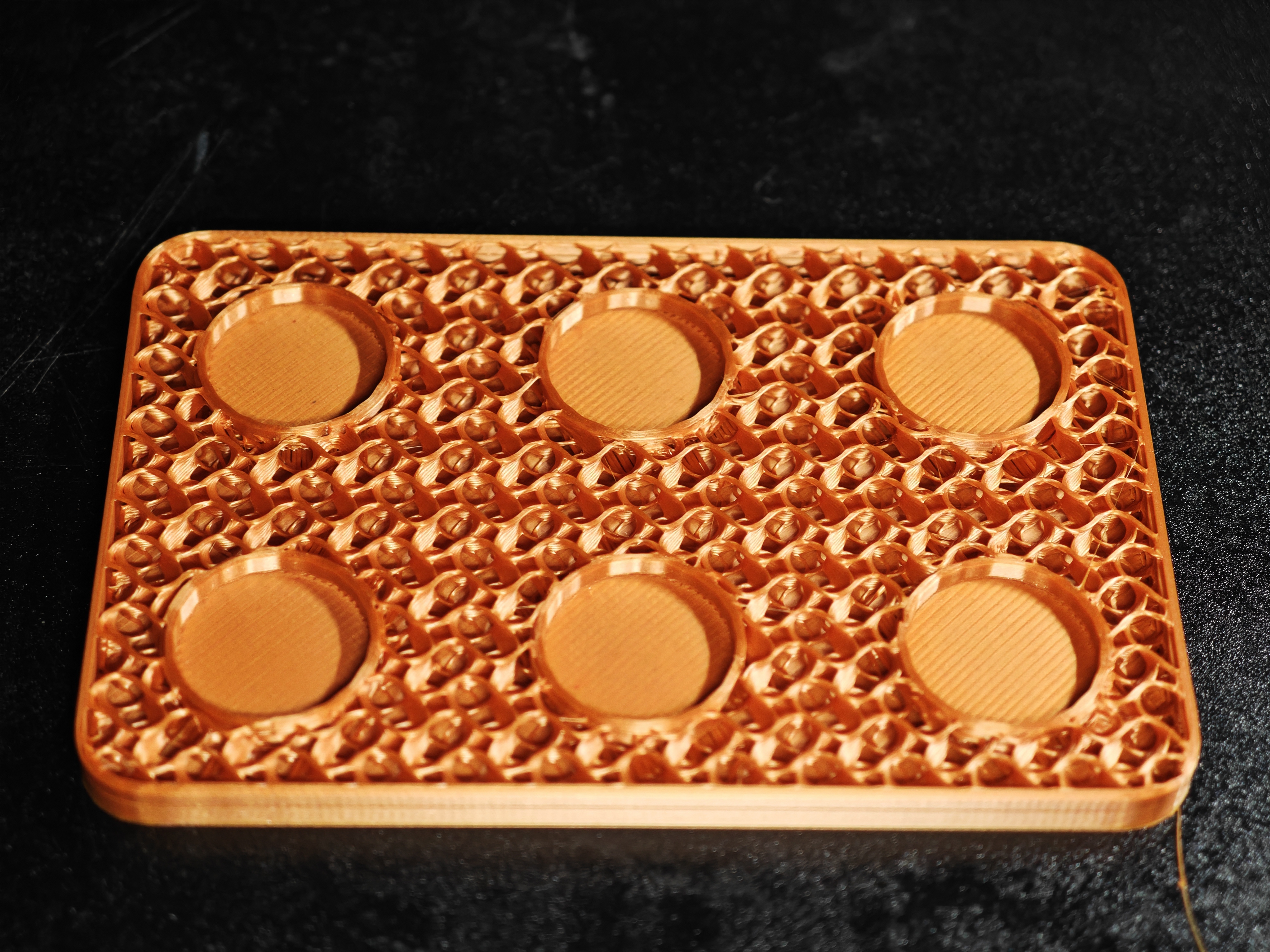

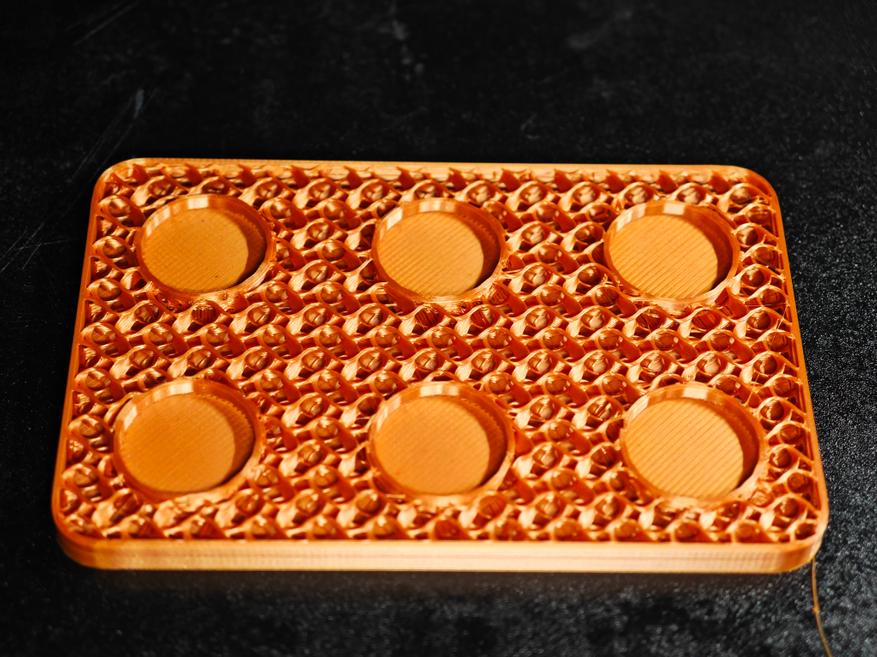

На выбранном слое включается пауза. Вот теперь нужно добавить внутрь в напечатаные углубления магниты, про которые я рассказывал выше. Раскладываю в одной ориентации полюсов, дополнительно- капелька цианакрилата. Продолжаю печать дальше. На крайней фотографии модно увидеть результат печати.

Оценка стоимости лотка

Самодельный лоток обходится минимум в 2-3 раза дешевле покупного аналога. Посудите сами: потрачено ~ 30 грамм пластика (условно 30 рублей), 6 магнитов N52 15х2 мм (условно 180 рублей). Покупные пластиковые лотки для винтов с магнитами стоят в среднем 1200-2500 рублей на маркетплейсах, в зависимости от размера и производителя.

Польза и преимущества перед покупными

Я думаю, что ни для кого не будет секретом тот момент, что изготовленные своими руками вещи, в том числе и вот такие приспособления, кажутся удобнее, чем покупные. На самом деле магнитный лоток для винтов имеет определённые преимущества перед покупными (изготовленными промышленным способом) не магнитными органайзерами/лотками. А доработка покупных (читай — вкладка магнита) не всегда оказывается возможна или удобна. То есть не достаточно взять попавшийся под руку органайзер с ячейках — он только частично решит проблему.

Что же касается магнитных лотков и силиконовых ковриков для ремонта гаджетов, то они, как правило, имеют в своём составе магниты другого состава, менее «цепкого». У меня были подобные, не оценил — при резком неловком движении можно все растерять или перемешать.

Так вот, магнитный лоток для винтов, сделанный на FDM принтере, — это тот случай, когда 3D-печать действительно выручает в быту. Всего за вечер вы получаете точное, прочное и крайне полезное приспособление для ремонта электроники, моделирования или любых работ с мелкими деталями. Если интересует 3D модель, напишите в комментариях, я выложу в свободный доступ.
