HDMI-коммутатор Orico с четырьмя входами и пультом

HDMI коммутатор (переключатель, свитч) предназначен для того, что бы к телевизору (монитору или проектору) у которого недостаточное количество свободных HDMI входов, можно было бы подключить большое количество различных устройств. К примеру если нужно подключить ноутбук, PlayStation, Nintendo Switch и ТВ бокс к телевизору у которого только два HDMI, то без коммутатора задолбаешься постоянно перетыкать кабель, а с коммутатором достаточно будет лишь нажать кнопку на пульте.

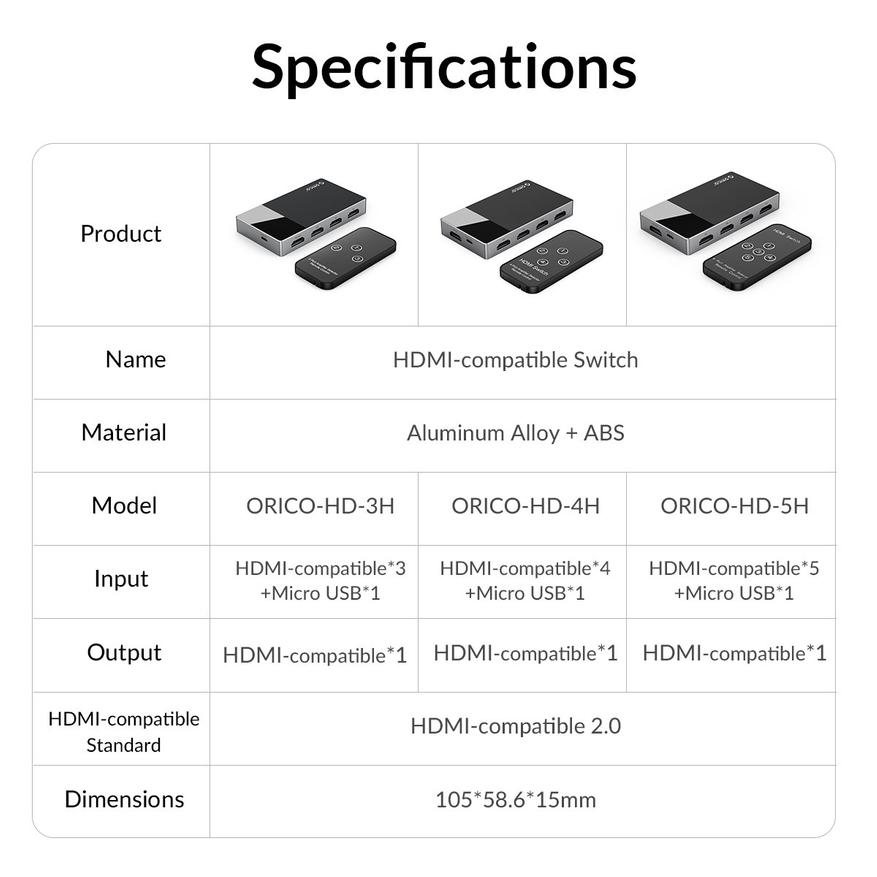

Параметры

• Бренд: ORICO
• Модель: HD-3H/HD-4H/HD-5H
• Обозначение: 3-in 1-out HDMI Compatible Switcher/4-in 1-out HDMI Compatible Switcher, 5-in 1-out HDMI Compatible Switcher
• Вход: 3 HDMI/4 HDMI/5 HDMI, micro USB
• Выход: 1 HDMI
• Версия HDMI: 2.0
• Разрешение HDMI: 3840x2160/60Hz
• Поддержка видео форматов: 8/10/12-битныц цвет
• Поддержка аудио форматов: Dolby Atmos/DTS-HD/Dolby-trueHD/DTS/Dolby-AC3, DSD/PCM
• Полоса пропускания (макс): 600MHz
• Скорость передачи (макс): 18Gbps
• Длина входного кабеля: (1080p) <15m, (4K) <12m AWG26 HDMI Standard
• Длина выходного кабеля: (1080p) <25m, (4K) <15m AWG26 HDMI Standard
• Рабочий ток (макс): 0.4A
• Блок питания вход: AC (50Hz, 60Hz), 100-240V
• Блок питания выход: DC5V/1A
• Рабочая температура: -15°C +55°C
• Рабочая влажность: 5 to 90%RH

Упаковка и комплектация

Устройство поставляется в относительно небольшой плоской коробке окрашенной в фирменные для ORICO бело-синие цвета. На лицевой стороне упаковки находится изображение переключателя и описание его особенностей. С обратной стороны упаковки можно обнаружить ещё и контурное изображение устройства с информационными метками, а так же его спецификации и контакты производителя.

Внутри упаковки находится пластиковый ложемент в котором размещены: переключатель, пульт с батарейкой и инструкция. Под ложементом ещё есть кабель micro USB/USB длиной 75cm.

Внешний вид

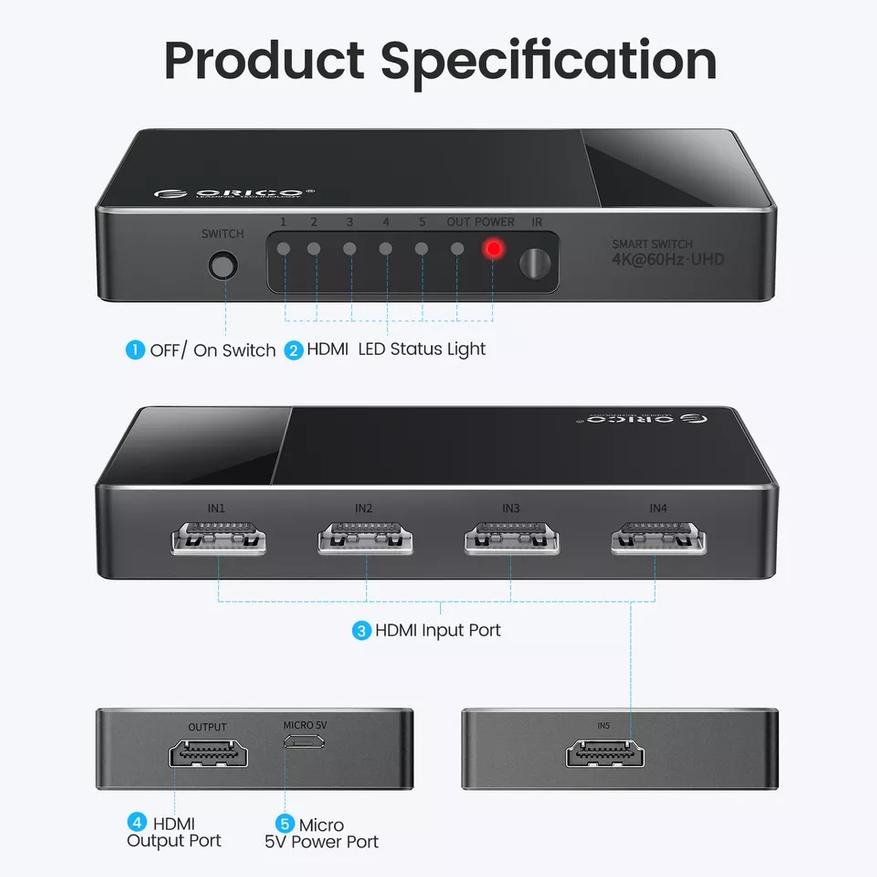

Корпус переключателя выполнен из металла и пластика. Боковая рамка алюминиевая, а верх и низ пластиковые. Пластиковая панель на три четверти матовая и на четверть глянцевая. На переднем торце устройства находятся: кнопка переключения входов, индикаторы активного входа, индикатор питания, а так же инфракрасный датчик. На заднем торце размещены четыре HDMI входа. Правый торец пустой, но если заказывать модель HD-5H, то там будет ещё один HDMI вход. На левом торце можно обнаружить HDMI выход и разъём питания micro USB. Габариты переключателя составляют 105х58х15mm.

Пульт ДУ пластиковый, маленький, плоский и очень лёгкий. На лицевой стороне пульта находится пронумерованные кнопки, количество которых соответствует количеству HDMI входов. Сверху пульта имеется инфракрасный излучатель, а снизу выдвижной лоток с батарейкой CR2025. Для извлечения батарейки нужно сдвинуть вправо фиксатор с левой стороны лотка, и подцепив лоток ногтем вытащит его. Габариты пульта составляют 85х39х6mm.

В работе

Переключатель мне понадобился для того, что бы к монитору у которого только один HDMI порт, можно было бы подключить ноутбук, приставку, а иногда ещё и телефон. Заказал переключатель с четырьмя входами, что бы один из входов был про запас – вдруг ещё что-то надо будет подключить. Пока ещё не добрался к монитору, поэтому тестировал сабж с телевизором. Но это и к лучшему, так как у телевизора матрица 4K, а у монитора только Full HD.

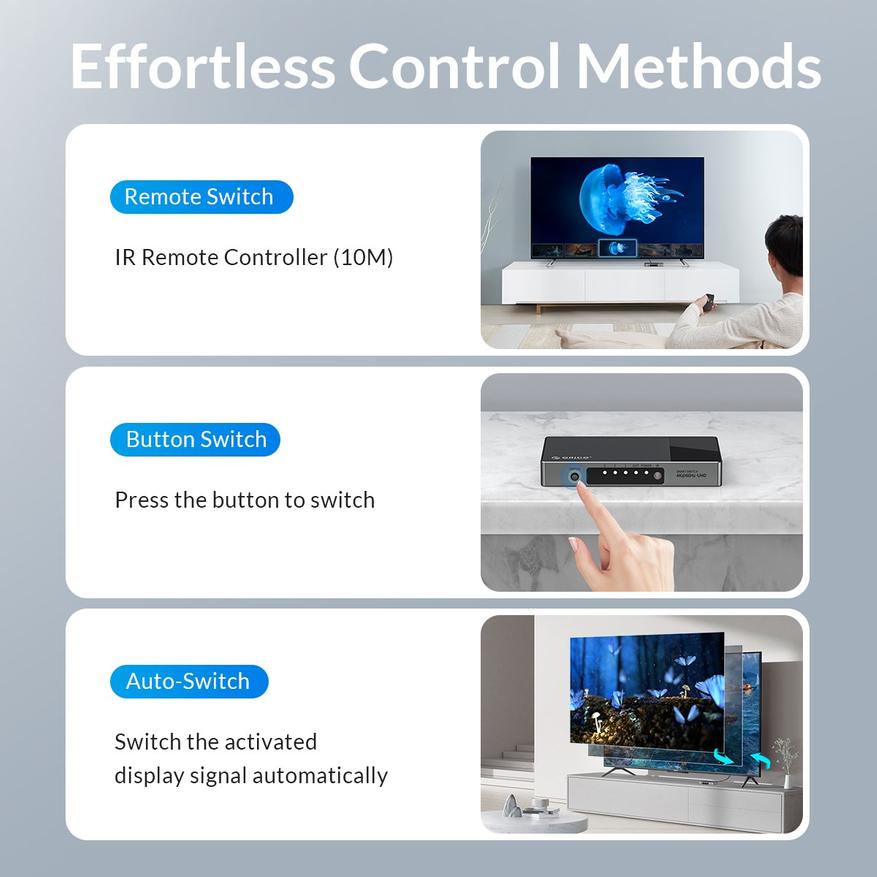

Для того что бы коммутатор работал, на него надо подать питание – подключив его к электросети или повербанку. Энергопотребление коммутатора составляет 1W. Кнопка на коммутаторе циклично переключает входы, пропуская пустые. Коммутатор автоматически переключается на новое подключённое устройство. Пульт проверял максимум на пятиметровом расстоянии от коммутатору. Если пульт направлен на коммутатор, то переключает как надо, но сли в сторону или на потолок (у меня тёмный потолок), то уже нет. Переключение входов происходит с задержкой в две секунды – прерываясь на черный экран.

С помощью обозреваемого переключателя транслировал 4K@60Hz видео с ноутбука и андроид приставки на телевизор. Проблем замечено не было. Картинка и звук передаются стабильно. При подключении телефона Motorola Moto G100 (через югриновский кабель USB-C to HDMI) к коммутатору, пару раз изображение выводилось в HD вместо 4K. Исправлялось повторным подключением кабель. Картинка и звук передаются без задержек. Если быть более точным, то коммутатор не добавляет задержки. При подключении ноутбука напрямую к телевизору, задержка составляет в пределах 30 миллисекунд. Столько же получается и с коммутатором.

Код EQ9G4D6TFEEB позволит секономить 8 долларов.

Узнать актуальную цену HDMI переключателя ORICO (по ссылке доступны разные модели)

Итог

HDMI коммутатор ORICO – довольно простое, но полезное устройство. С поставленными задачами справляется хорошо. Надеюсь так будет и дальше.
