Зачем строители плотины Итайпу замешивали бетон на чистом льду

В 1975 году на границе Бразилии и Парагвая началось строительство ГЭС Итайпу, на которое ушло 12,3 миллиона кубометров бетона. Если бы инженеры просто залили эту смесь в гигантские формы на сорокаградусной жаре, плотина превратилась бы в груду крошащихся обломков за считанные месяцы. Качество цемента здесь ни при чём. Строители столкнулись с коварной ловушкой, которую подготовили законы физики. Чтобы справиться с этой проблемой, им пришлось использовать технологию, сравнимую по мощности с пятьюдесятью тысячами бытовых морозильников. Но чтобы понять, зачем на стройке понадобился колоссальный холод, нужно заглянуть внутрь застывающего монолита.

Ловушка внутри монолита

Когда цемент смешивают с водой, начинается химическая реакция — гидратация. Этот процесс сопровождается активным выделением тепла. В обычной жизни, когда мы заливаем фундамент дачного дома или садовую дорожку, это тепло легко уходит в воздух. Но когда толщина стены измеряется десятками метров, тепло оказывается запертым глубоко внутри конструкции.

На строительстве Итайпу ситуация осложнялась местным климатом: температура воздуха на реке Парана летом поднималась до 40, а порой и до 48 градусов Цельсия. Из-за внутренней химической реакции температура в самом центре бетонных блоков стремительно росла, готовая перешагнуть отметку в 90 градусов. В то же время внешние слои смеси, соприкасаясь с окружающим воздухом, остывали гораздо быстрее.

Эта разница температур создавала огромное внутреннее напряжение. Внешняя «корка» сжималась, а раскаленное ядро продолжало расширяться. В результате монолит покрылся бы глубокими сквозными трещинами еще до того, как плотина была бы полностью построена. Но как остудить массу, которая весит миллионы тонн и находится под палящим латиноамериканским солнцем?

Холодильник размером со стройплощадку

Инженеры понимали: стандартные методы здесь не сработают. Чтобы решить проблему перегрева, на стройплощадке развернули гигантский комплекс охлаждения. Его общая холодопроизводительность превосходила возможности пятидесяти тысяч бытовых морозильных камер, включенных на максимум.

Центром этой системы стали два завода по производству чешуйчатого льда, которые работали круглосуточно. Лед производился в виде тонких пластинок, которые мгновенно таяли при контакте с водой, отдавая свой холод. Рядом расположились огромные холодильные установки для охлаждения воды и воздуха.

В пиковые моменты стройки бетон укладывали с рекордной скоростью — в один из дней 1978 года рабочие зафиксировали суточный объем укладки в 7207 кубометров, что было эквивалентно возведению одного 10-этажного здания каждый час. Каждую секунду на стройку везли тонны подготовленных материалов, и малейший сбой в цепочке поставок холода грозил порчей всей партии. Чтобы этого не допустить, инженерам пришлось изменить саму формулу приготовления раствора.

Рецепт «ледяного» бетона

Процесс охлаждения начинался задолго до того, как все компоненты попадали в смеситель. Щебень и гравий сначала промывали ледяной водой, а затем обдували мощными потоками холодного воздуха на конвейерных лентах. Это позволяло сбить их начальную температуру до минимума.

Но самый хитрый расчет инженеров касался применения самого льда. Традиционную воду для затворения раствора практически полностью заменили ледяной крошкой. Мелкие чешуйки добавляли прямо в барабаны смесителей. Тая в процессе перемешивания, лед забирал тепло химической реакции на себя, не позволяя массе нагреваться раньше времени.

Благодаря этому готовый бетон выходил из смесителей с температурой строго около 4-6 градусов Цельсия, хотя на улице стоял удушающий зной. Смесь казалась почти ледяной на ощупь. Однако доставить эту массу к месту укладки в неизменном виде оказалось отдельной сложнейшей задачей.

Трубы в теле великана

Время работало против строителей. От бетонного завода до места укладки смесь везли в огромных бадьях по воздуху — с помощью специальных кабельных кранов с пролетом более километра. Под палящим солнцем ледяной раствор мог быстро нагреться, поэтому укладывать его приходилось с ювелирной точностью и максимальной скоростью.

Но даже такая спешка не гарантировала полной безопасности, поэтому инженеры внедрили еще один уровень защиты. Внутри деревянной опалубки перед заливкой монтировали лабиринт из тонких металлических труб. Как только бетон укладывали, по этим трубам начинали непрерывно прокачивать ледяную воду из реки. Эта система внутреннего «кондиционирования» работала на протяжении нескольких недель, пока монолит окончательно не набирал прочность.

Такой двойной контроль — охлаждение компонентов льдом перед заливкой и охлаждение водой изнутри после — позволил создать конструкцию высочайшей прочности, в которой практически не оказалось микротрещин. Но стоили ли эти колоссальные усилия конечного результата?

Симфония из камня

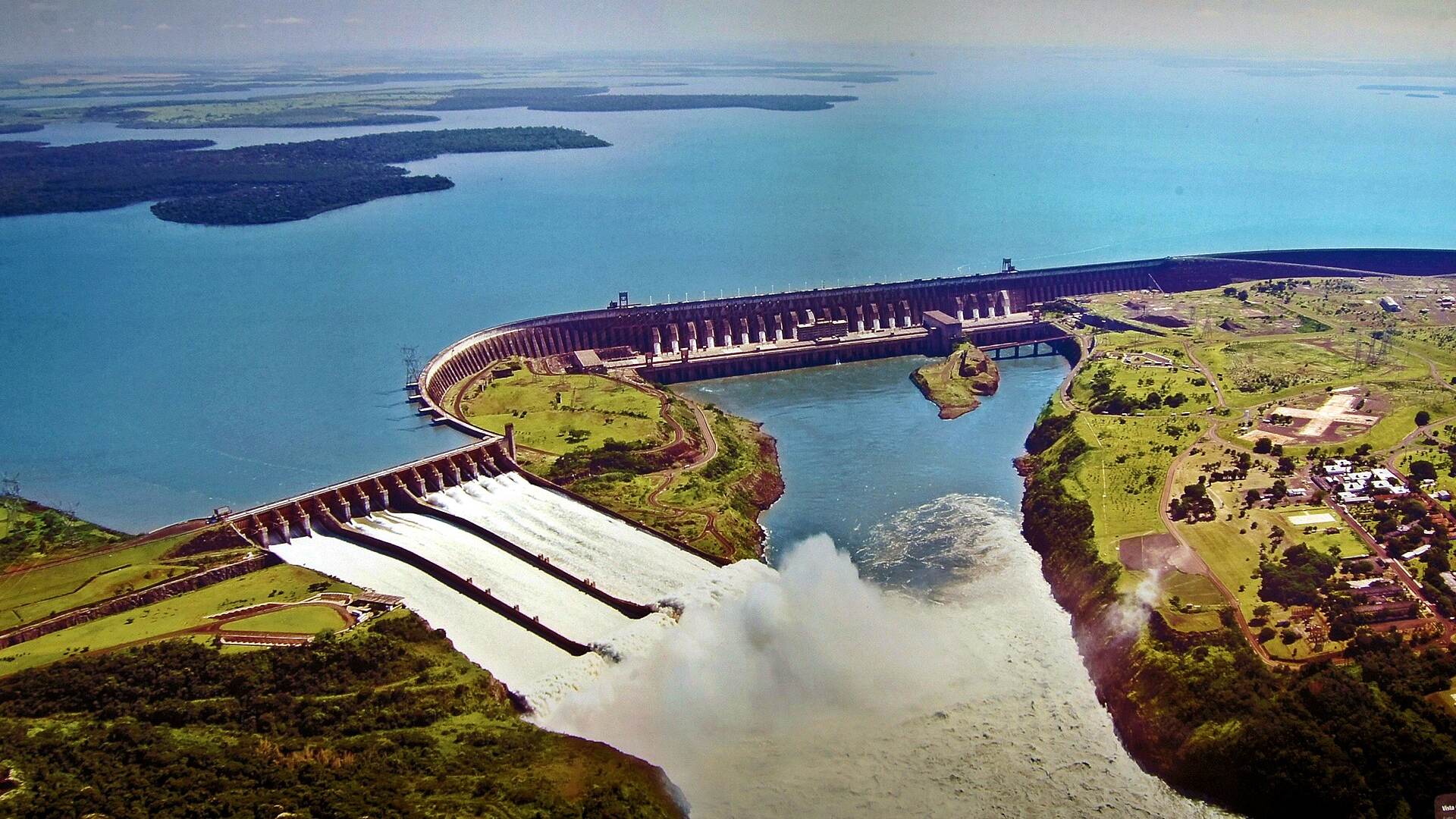

Сегодня плотина Итайпу обеспечивает около 90% потребностей Парагвая в электроэнергии и около 15% потребностей Бразилии. Ее тело поглотило объем материалов, которого хватило бы на строительство 15 тоннелей под Ла-Маншем. Это сооружение стало памятником эпохе, когда ради укрощения природы инженеры шли на самые дерзкие эксперименты.

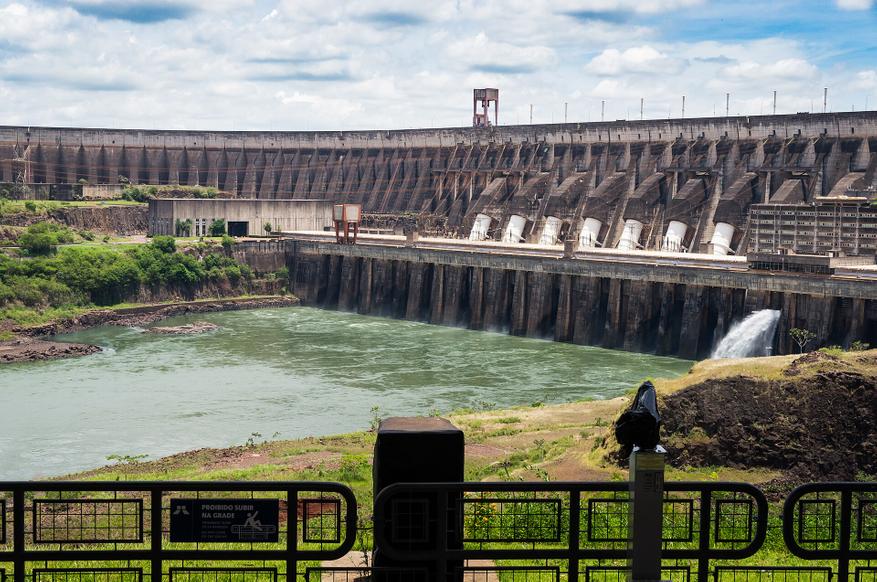

Проходя мимо этих серых стен высотой со 196-метровый небоскреб, трудно представить, что внутри них навсегда замурованы километры охлаждающих труб, которые когда-то спасли проект от разрушения. И каждый раз, когда турбины ГЭС выдают очередные мегаватты энергии, этот бетон безмолвно доказывает: иногда, чтобы обуздать колоссальную энергию бушующей стихии, нужно просто вовремя добавить немного льда.
