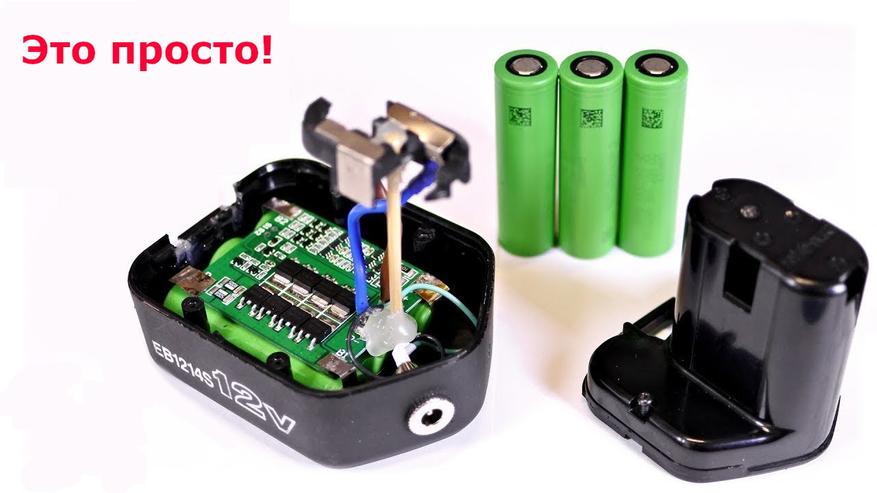

Все для переделки шуруповерта на литий на распродаже AliExpress. Базовые компоненты (часть 1). В топике представлено краткое руководство и ссылки на базовые компоненты, которые необходимы для переделки шуруповерта на литиевое питание и не только. Это очень просто!





Около года назад я уже делал небольшую подборку по переделке шуруповертов, но получилось немного сумбурно, да и многие ссылки перестали работать. Поэтому решил сделать обновленный вариант в нескольких частях. В данной (первой) части будут перечислены необходимые элементы, без которых нормально переделать батарею невозможно. Во второй части будут перечислены элементы, которые повышают безопасность и долговечность батареи, а также улучшают юзабилити в целом. В третьей части – инструменты и приспособления для переделки, как для любителей, так и для специалистов.

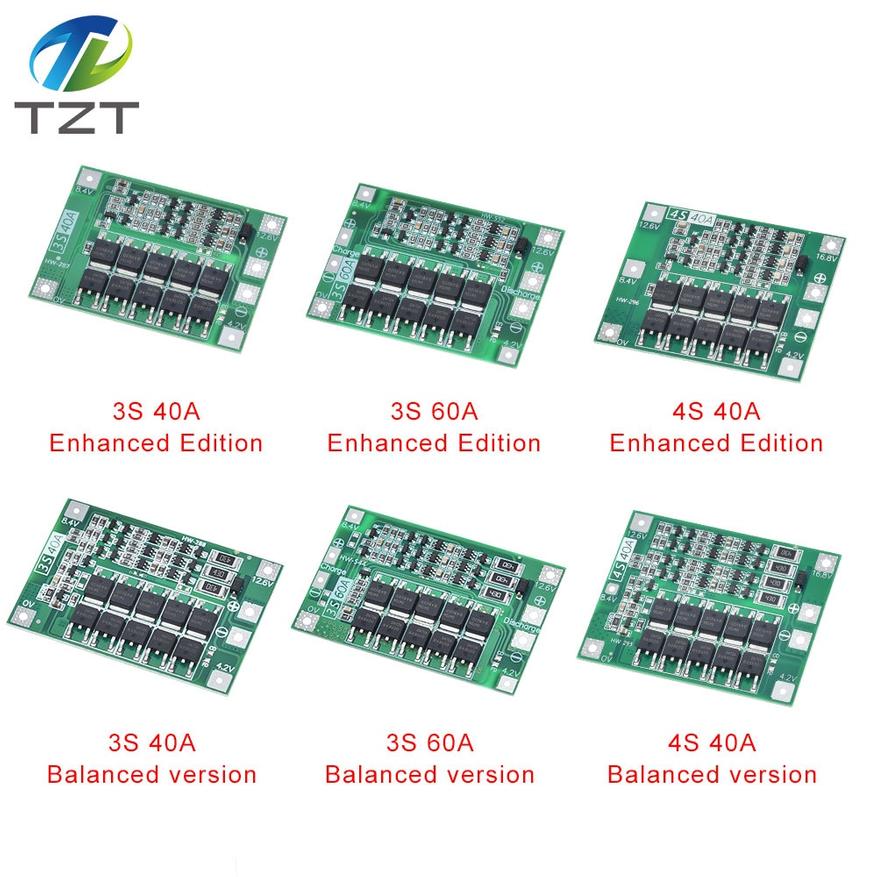

Платы BMS защиты

Необходимый элемент при переделке батареи на литиевое питание. Она необходима для защиты аккумуляторов от переразряда, перезаряда, чрезмерно высокого тока и короткого замыкания (КЗ). Для 12V шурика приобретаем 3S BMS, для 14V — 4S BMS, для 18V — 5S BMS. Для коллекторных шуриков желательно узнать (определить) максимальный ток (почти при стопоре патрона) и подбирать плату на ток чуть меньший, дабы при чрезмерных усилиях не спалить двигатель (1 ссылка). Для бесколлекторных – на максимально возможный ток, ибо защита двигателя имеется в контроллере (2 ссылка).

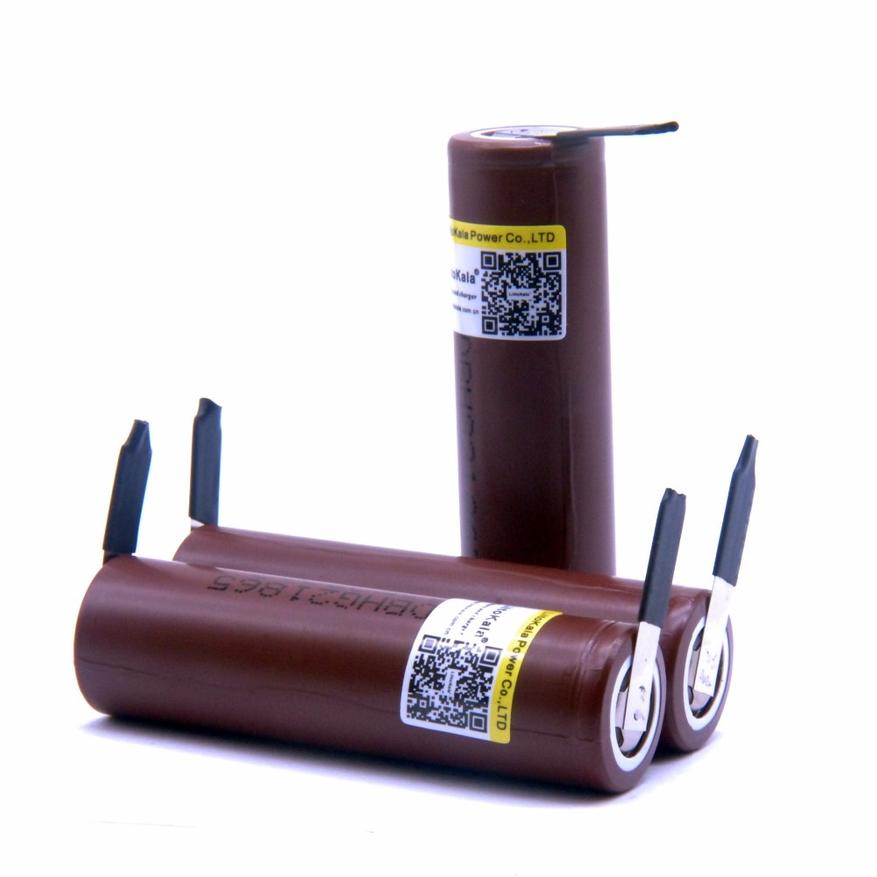

Высокотоковые аккумуляторы 18650

Собственно, самый главный элемент при переделке. Необходимы хорошие банки с токоотдачей не мене 15А, для инструмента с бесколлекторным двигателем желательно аккумуляторы с токоотдачей не ниже честных продолжительных 20А. Идеально подходят по соотношению цена/качество LG HE4 2500mah, Samsung 25R 2500mah, Samsung 30Q 3000mah и LG HG4 3000mah («шоколадки»). Качество перепаковок последнее время очень снизилось, но Liitokala пока более менее нормальные, особенно с приваренными контактами.

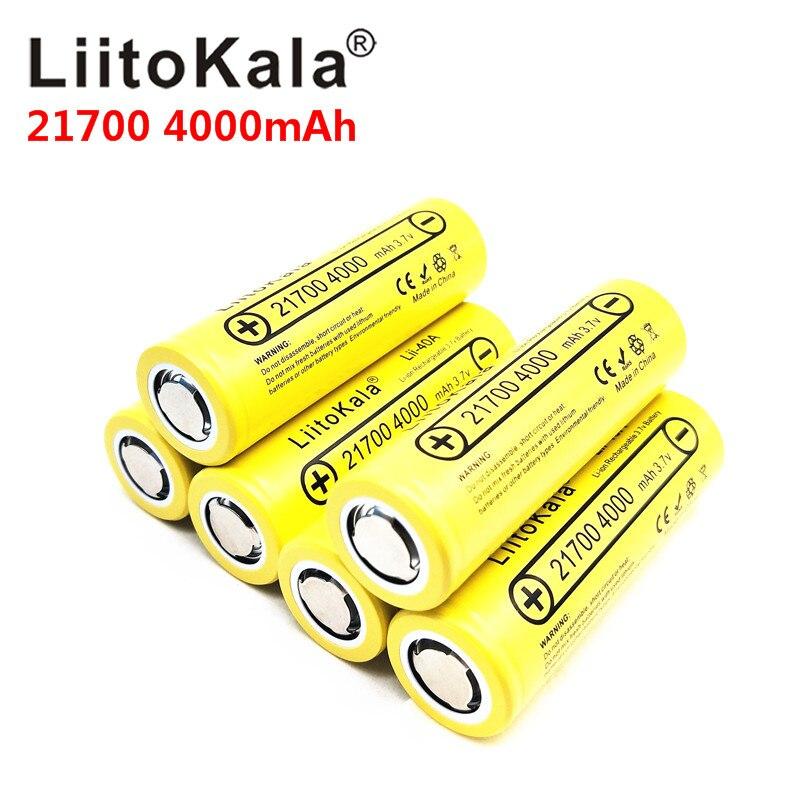

Высокотоковые аккумуляторы 21700

Наиболее выгодный и актуальный формат аккумуляторов. При чуть больших габаритах имеют бОльшую энергоемкость и стабильное качество. Если позволяет место в корпусе батареи, рекомендую именно их. Сам мастерю батарею для псевдомакитовского инструмента на 21V из этих баночек, ну и конечно же из оригиналов Samsung 40T.

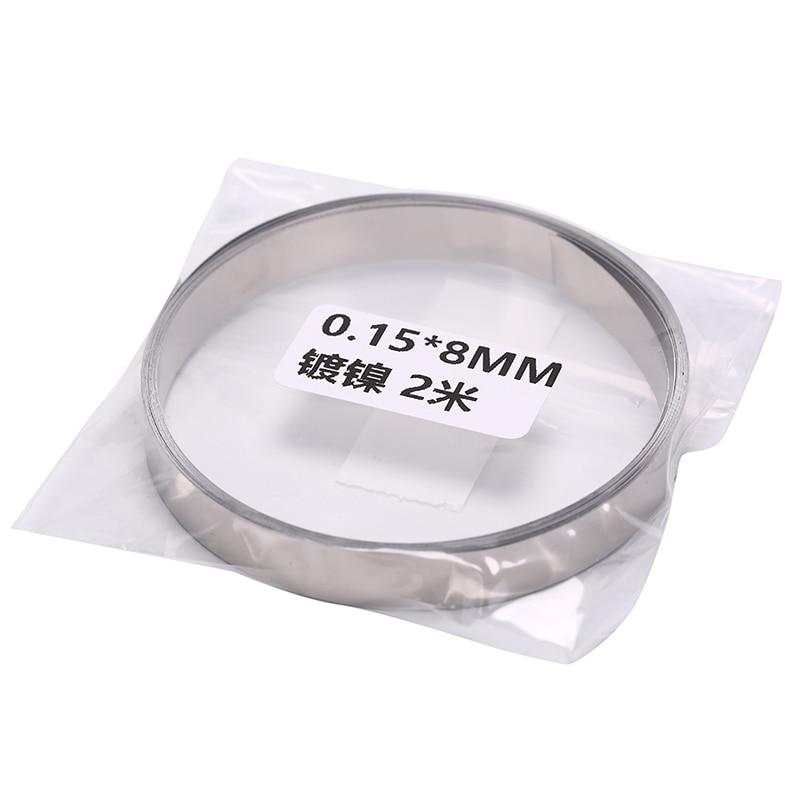

Соединительные провода и ленты

Для соединения всех элементов используют никелевую ленту (ссылка 1) или многожильные провода большого сечения (ссылка 2). Первые используются при соединении точечной сваркой, вторые при пайке. Разницы нет, просто контактная сварка быстрее и технологичнее в производстве, т.е. с помощью нее можно наштамповать гораздо больше батарей при меньших затратах. Для дома можно не заморачиваться и просто спаять, но только не перегревайте плюсовой контакт, т.е. не держите жало паяльника более 20 секунд на нем.

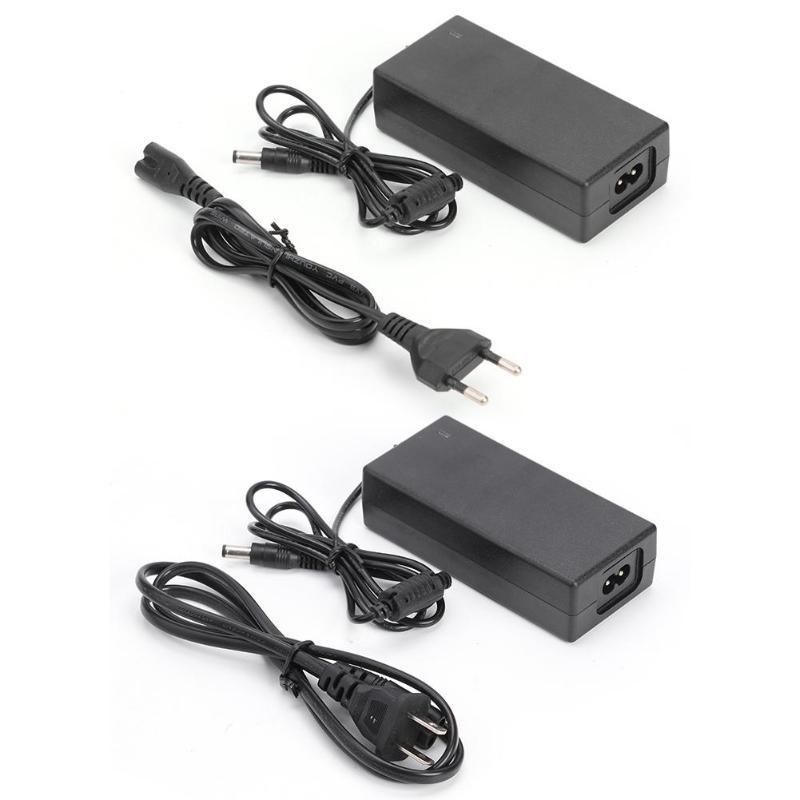

Зарядное устройство

Заряжать собранную батарею от родного зарядного устройства не получится, ну лишь отчасти. Необходимо специализированное устройство. Рекомендую приобретать зарядные устройства по первой ссылке – имеют хорошую схемотехнику и запас, выбирайте под нужное напряжение. По второй ссылке более простые варианты. Похуже, но работают.

Собственно, на этом пока все. Все что нужно — необходимое количество аккумуляторов, плата BMS и зарядное устройство. Провода можно купить в местных магазинах электротоваров. А вот некоторые тонкости по безопасности и улучшению юзабилити, будут расписаны во второй части, они не менее важны.

17 комментариев

superyarik
а у автора(Alex Gyver) первой картинки спросили разрешение на её использование?
А
Я на Alex подписан и моё знакомство с ним произошло именно с этой картинки, а вернее с его видоса на Ютюбе по переделки шуруповерта на литий
Mercoff
Я тут прикинул на счётах. А насколько выгодна такая переделка? Не выйдет дороже покупки нового шурика с запасным литиевым аккумулятором? А если ещё учесть ожидание Почты России, возню с пайкой, монтажом и риском всё испортить? Не, такой хоккей нам не.
m
Я бы сравнивал с ценой на акк. Скажем так, если есть очень хороший старый шуруповерт, у которого сдыхают аккумуляторы, то вариант расчета или купить новый аккумулятор или в старый впаять новые банки…
Mercoff
Вот на днях купил акк вместо сдохшего. NiCd, 12В 1,5 Ач. 2 тыщи.
m
ну тут по цена Али получается полторы и литиевые аккумуляторы… Вообщем хз. Я для себя тоже купил никелькадмиевый готовый. Но если бы любил / умел паять то может быть выбор был другой
110868970533645555195@google
ну а я шурик решил взять вместо аккума за 1.5 тыра на 16.8 вольта
с аккумом и зарядкой
по акции https://aliexpress.ru/item/32556895336.html?spm=a2g0s.9042311.0.0.264d33edenLk74&_ga=2.242396619.890942628.1606327218-1718491291.1603607768&_gac=1.12380800.1605119657.EAIaIQobChMIpuGUlJD77AIVRe-yCh3s6AyXEAQYAiABEgLtePD_BwE
Waldemarik
Современный недорогой инструмент не чета ранешним, особенно если это бренд пяти-семилетней давности. Там все надежно и качественно, ессно, если с ним обращались по-человечески. У современных ресурс ± гарантия, затем выход из строя — именно на это сделан упор при его разработке. Ну и мелкие болезни. Для нечастых работ — вполне можно купить новый, но если старый во всем устраивает, то почему бы и нет!? Ну а профит от переделки, как минимум, в большей автономности, у недорогих емкость батареи не выше 1,5Ач. У брендов 1,5-2Ач, но последние только у фирмовых. Ну и пара полезных «примочек» при переделке есть, которые улучшают юзабилити.
PS, юзать кадмий — это только для тех случаев, когда шуриком пользуются пару раз в году или берут для производства (работы), шабашники-сдельщики забыли о нем, как о страшном сне…
422650193175@odnoklassniki
А возможно ли переделать шурика Колибр 18v1.2a на литий ионный и какая переделка нужна нужна в зарядном устройстве?
T
У меня бош лет 15 работает, синий, с тремя аккумами шел в комплекте. Один сдох — купил за пару тысяч. Очень мало держит заряд, по сравнению с родными и саморазряжается сильно. Для себя я сделал выбор — переделка, однозначно. Еще один сдох аккум, разобрал его, заказал такие же аккумы, спаял — заряжается, пока не эксплуатировал. Следующими будут на очереди аккумуляторы тестя, именно переделка на литиевые. Проблема покупных — неизвестно какие батареи, соответственно низкое качество и по цене то же самое выходит, что с Али, но там хоть уверен, что купил качественные батареи.
422818873654@odnoklassniki
Такие комплекты уже продаються год как в москве .
https://fox18650.ru/
Р
Александр Борник, на таких сайтах лучше ничего не покупать-не увидишь ни денег, ни товара.
Нет у них ни адреса, ни ИНН, ни ОГРН, в случае кидка даже предъявить некуда-вообщем останешься с носом.
L
Що, опять? //www.ixbt.com/live/topcompile/vse-dlya-peredelki-shurupoverta-na-litiy-s-aliekspress.html
С
Переделал на литий старый бош на 14.4 вольта, был 1.5 емкость, стала 3 и литий, 5 дней выдержал работать! Так что, плюс большой! а никель в продаже, много очень хреновых подделок с малой емкостью
A
А разъемы?
Разъемов не хватает.
110130977214273919215@google
А как определить — щеточный или безщеточный двигатель стоит на шуруповерте? Я почему — то был уверен, что на шуруповертах стоят безщеточные движки.
50752220@vkontakte
А какой лучше аккум использовать если пользуешься редко?
