Подборка блоков питания и преобразователей DC-DC для создания лабораторных источников питания своими

Одни из самых доступных — это современные преобразователи серии RD60хх от бренда RuiDeng (RD). Подобные модули представляют собой компактные устройства в виде панели, устанавливающейся в корпус прибора и обеспечивающие двойное преобразование напряжения/тока с широкими возможностями по настройке выходных параметров. Отмечу возможность удаленного управления со смартфона или с компьютера с помощью коммуникационного модуля на базе беспроводного контроллера ESP32. Оценить источники можно в статьях про RD6030 и RD6006.

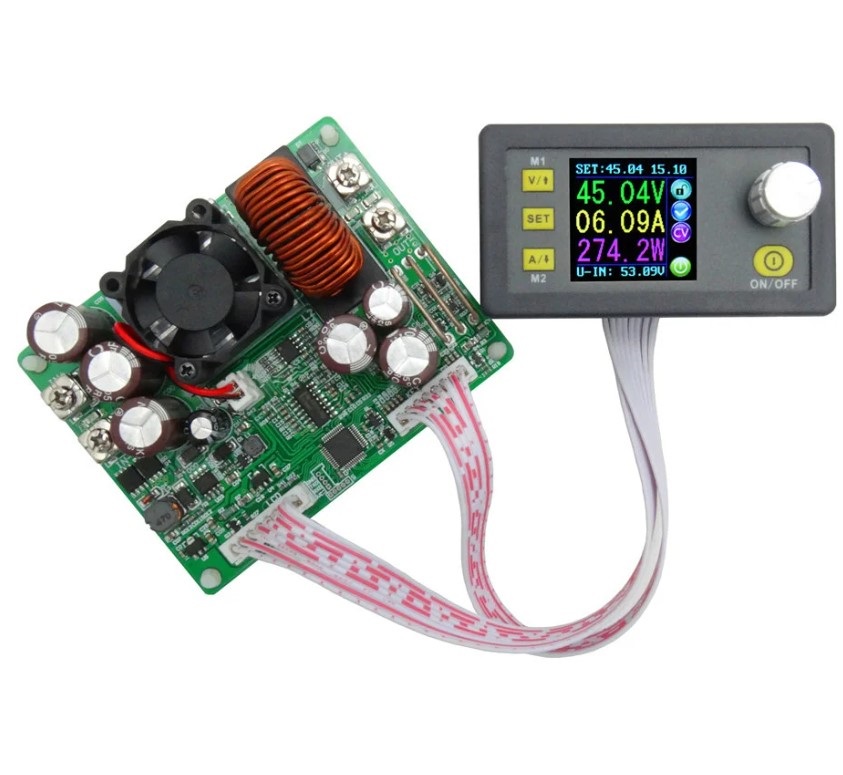

Программируемые преобразователи серии DPS50xx — это более простой вариант DC-DC конвертеров, отличительная особенность которого является раздельная компоновка: отдельно дисплей с управлением и отдельно силовая плата с ШИМ-контроллером. Подобный вариант будет удобен для встраивания в корпус готового устройства или же для создания собственного компактного ЛБП. В серии имеются модели с выходным током до 15 Ампер (DPS5015 750 Вт) и до 20 Ампер (DPS5020 1000 Вт). Оценить подобный источник можно в статье.

Альтернативой бюджетным моделям DPS50xx могут служить модули DC-DC преобразователей серии XY60xx. Это аналогичные регулируемые понижающие модули питания постоянного тока со стабилизацией напряжения и постоянного тока, с выносным дисплеем, которые несколько отличаются по компоновке силовой части, а также по логике управления. Отличительной особенностью недорогих модулей серии XY60xx можно назвать увеличенное диапазон рабочих напряжений (до 60 Вольт против ограничения в 50 Вольт для серии DPS50xx). Выносной дисплей может оказаться удобным для монтажа в существующие корпуса и для создания самодельного ЛБП.

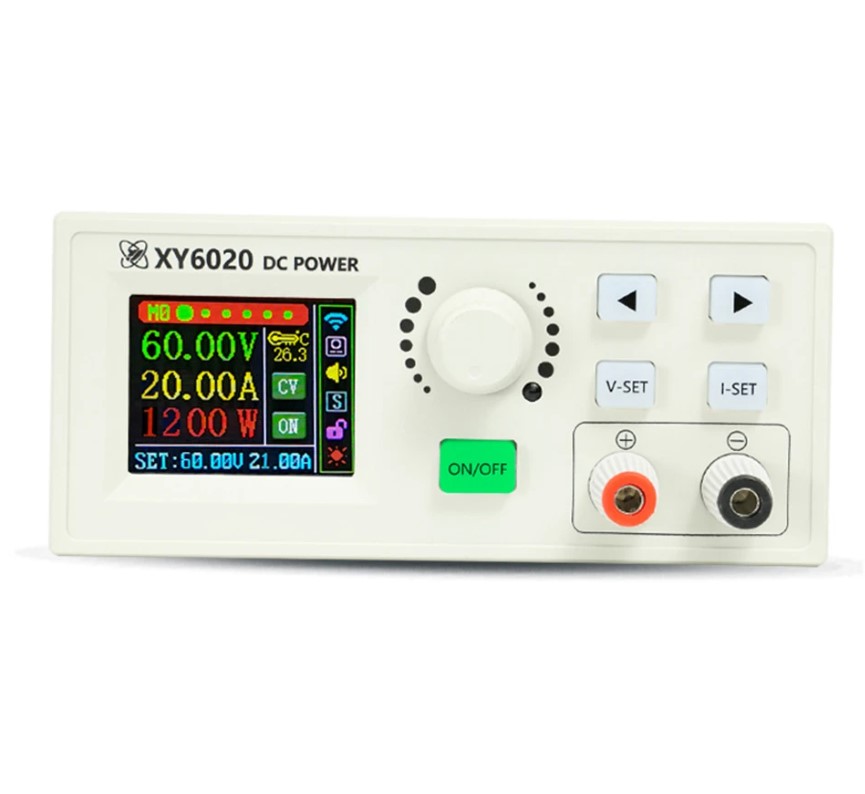

Модуль преобразователей XY60xx продаются довольно давно и положительно зарекомендовали себя у самодельщиков. Производитель обновил линейку, выпустив XY60xx в новом формфакторе в виде единого модуля для монтажа на фасадную панель. В отличие от RD60xx, про которые я рассказывал в самом начале данной статьи, корпуса у обновленных XY60xx заметно компактнее и, следовательно, требуют уменьшенные по габаритам монтажные корпуса. Цифровой кнопочной панели не предусмотрено, а ввод значений и навигация по меню осуществляются поворотным энкодером-селектором и кнопками стрелок.

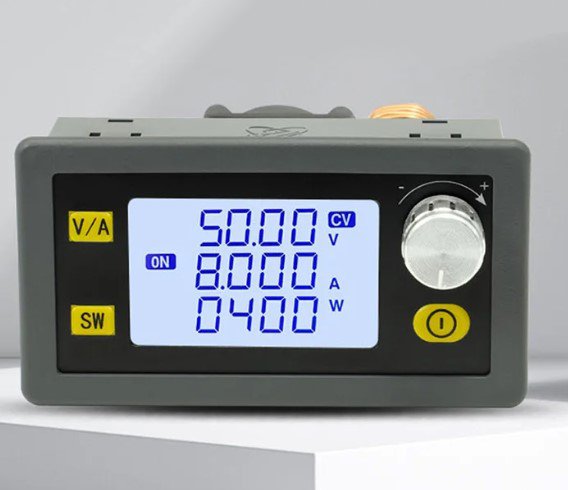

Подобные компактные DC-DC преобразователи будут уместны для небольших источников питания, или же для встраивания в различные устройства. Развиваемая мощность небольшая — до 250 Вт, но если вам не требуется более 5 Ампер для ваших целей, то подобный преобразователь будет хорошим выбором. Для установки потребуется небольшое «окошко», в которое достаточно вставить корпус модуля — и он зафиксируется. Подключение выполняется с обратной стороны к предусмотренным входным и выходным клеммам.

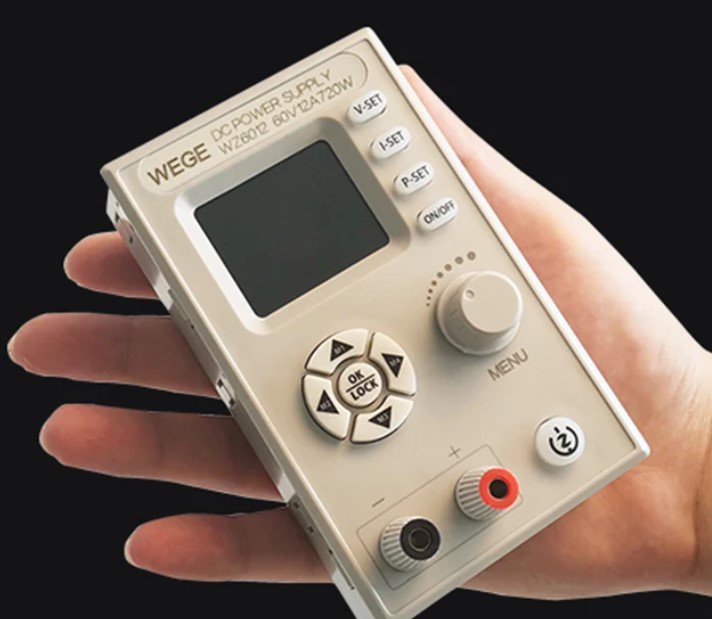

Преобразователи серии WZ60хх будут уместны для проектов, для которых вертикальная компоновка модуля кажется более уместной. Например, для совмещения в одном корпусе двух и более подробных устройств. Еще одна особенность модели — это до 720 Вт и до 12 Ампер в компактном корпусе без отдельной платы-преобразователя. Корпус предусматривает защелки для фиксации в прорези-окошке и может использоваться в качестве фронтальной панели самодельного блока питания.

В качестве альтернативы громоздким преобразователям можно порекомендовать компактный модуль Fnirsi со встроенным DC-DC конвертером. Это полноценный повышающий/понижающий преобразователь с выходом до 35/50 Вт. По ссылке две модели, на 3 и 4 Ампера выходного тока максимально. Ограничение по мощности программное и является следствием формфактора — при высокой мощности возможет перегрев. В этом плане удобнее выбирать модель на 50 Вт, имеющую улучшенное охлаждение. На вход можно подавать до 32 Вольт (на выходе будет не более 30 Вольт). Компактные размеры позволяет реализовать портативный программируемый источник с питанием от аккумуляторных батарей (5S … 7S).
