Контакты-прищепки для аккумуляторов от ZKETECH

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Thunderheart Reviews
Периодически возникает необходимость тестировать аккумуляторы телефонов, фотоаппаратов и прочих устройств, у которых контакты расположены на торце, друг рядом с другом. Проблему подключения этих банок я решал с помощью самодельных контактов на основе обычных бытовых прищепок, к которым присобачил подпружиненные контакты (pogo pin). Для того, чтоб прищепка не соскальзывала и не ослаблялся контакт, на губки я наклеил кружочки из нескользящего вспененного материала. Эти самоделки я более детально показывал в обзоре Miboxer C2-4000:

В комментариях под этим обзором на муське кто-то скинул ссылку на такую же приблуду, только заводскую. Меня тогда смутила не только цена ($4.5 за штуку), но и явно виднеющийся зуб, который, как я полагал, будет прокалывать банки, но автор комментария утверждал, что за 7 лет пользования этими контактами ничего не прокололось. Я тогда поискал такие на eBay-e и Aliexpress-е и, убедившись, что дешевле $4.5/шт не найти, забил и забыл про них пока недавно не обнаружил точно такие же в официальном магазине ZKETECH на Taobao за ¥5 (около 80 центов) + доставка.

ССЫЛКА НА СТРАНИЦУ ТОВАРА НА TAOBAO

СТРАНИЦА YOYBUY.COM

Взял три штуки в довесок к основному заказу, который делался через сервис BuyForMe посредника YOYBUY. Они новорегам дают купон на $10, который можно применять на заказы от $50 и мне надо было дополнить заказ до $50, что я собственно и сделал купив сабж.

Пришли прищепки в индивидуальных прозрачных пакетиках с ziplock-ом, которые я не стал фоткать.

Сразу из пакета они расстроили меня местами облезшей краской, и это была не вина службы доставки, так как упакованы они были просто идеально. Судя по цвету металла, сделаны прищепки из латуни.
Используются подпружиненные контакты формата P100-D2, которые соединены с корпусом при помощи никелевой полоски и заклепки.

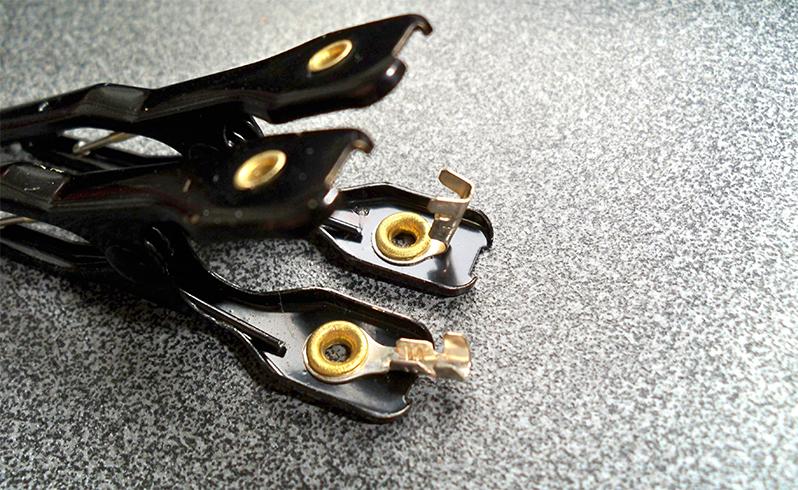

На противоположных ушках прищепок такие же заклепки, которые держать заготовки для обжима кабеля. Эти заклепки контактируют с противоположными через корпус.
Губы у прищепок странноватые — верхняя губа по сути представляет из себя зуб, а нижняя — рифленую резиновую подошву, которая достаточно дубовая, чтоб легко соскальзывать с банки.
Пружина очень тугая, поэтому зуб продавил подошву в месте соприкосновения:
Глядя на это я вспомнил свои опасения, что эта прищепка проткнет банку и возражения комментатора, что 7 лет не протыкает. Я решил попробовать на подопытной дохлой банке — в итоге зуб за секунду оставил нехилую вмятину на липошке.
Я решил не дергать черта за рога и не продолжать опыты до огня:) Взял да и отогнул зубы на всех прищепках:
Заодно покрыл поверхности подошвы и зуба клеем B-7000, чтоб обхват был мягкий и надежный. Теперь зубы не проткнут ни подошву, ни банки:

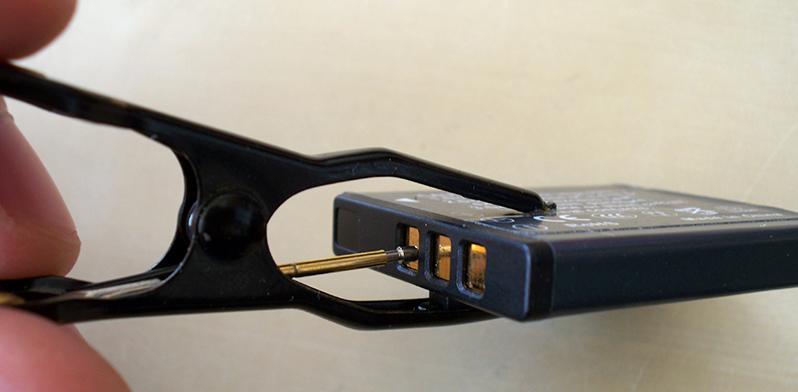

Вот как прищепки выглядят на аккумуляторе:


Для зарядки таких банок в слотовых зарядных устройствах я использую самодельную приблуду, которая представляет из себя модифицированный патрон на 3хААА для фонариков с припаянными проводами:
Вот так это все выглядит в работе:

Пару слов о доставке: выбрал я самую дешевую доставку, которую предлагал YOYBUY — заказную посылку Почты Китая. Заказ был оформлен вечером 23 января. На следующий день дали трэк, а фактически отправили 26-го числа. Уже утром 2-го февраля я получил картонную коробку в идеальном состоянии. Думаю переплачивать за более дорогие варианты доставки не имеет никакого смысла. Оплачивал PayPal-ом, чтоб свести все риски к минимуму. В целом работой YOYBUY.com я остался доволен, если не считать всякие комиссии.

Касательно прищепок — их категорически нельзя использовать прямо из упаковки. Отгибание зубов обязательно. Также надо покрыть поверхности губ чем-то нескользящим, как сделал я. Охват у прищепок отличный, лучше чем у моих бытовых. В принципе вполне годный продукт после допиливания. Можно брать в довесок, если заказываете на Taobao. На eBay-e брать за $4.5 однозначно не стоит.

Надеюсь обзор был интересным и полезным:) Всем бобра и бабла!

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
По всем вопросам пишите на thunderheart.reviews@gmail.com | Мой канал: https://www.youtube.com/thunderheartreviews

2 комментария

nemoi13
А я для таких целей взял нерабочую универсальную зарядку. Их еще «лягушками» почемуто называют. Так как эти зарядки изначально предназначены для подключения к аккумам, ничего колхозить не требуется. Вставляю аккум в зарядку, а сверху к контактам цепляю крокодилы. Удобно и быстро.
Конечно вариант автора тоже неплохой, но мой подойдет когда надо срочно проверить или зарядить или толкнуть аккум, а под руками таких спец-клемм нету.
thunderheart
Тоже решение, причем вполне неплохое
