Динамика разрушения: почему пал «Галопирующая Герти»

Обрушение Такомского моста (Такома-Нэрроуз) в 1940 году — один из самых показательных эпизодов в истории инженерии. Этот случай наглядно демонстрирует: даже крупная и, казалось бы, надёжная конструкция может разрушиться не из-за перегрузки, а из-за взаимодействия с воздушным потоком.

Аэродинамическая неустойчивость проектного решения

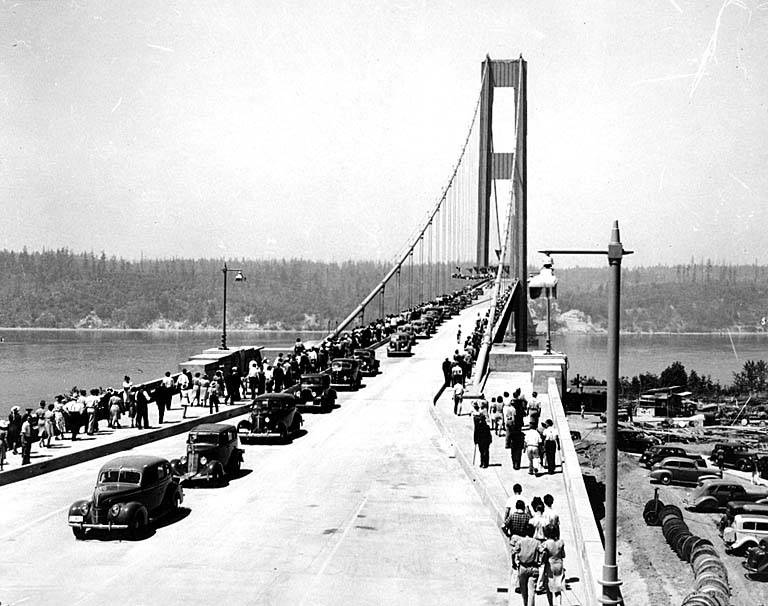

Мост через пролив Такома в штате Вашингтон задумывался как один из самых длинных подвесных мостов своего времени. Проектировщики стремились снизить стоимость и сделать конструкцию изящной.

Визуальная легкость конструкции была достигнута за счет использования сплошных стальных двутавровых балок вместо жестких сквозных ферм. Однако с точки зрения аэродинамики такой профиль оказался крайне неэффективным. Сплошная вертикальная стенка балки создавала значительное лобовое сопротивление и выступала в роли преграды для ламинарного потока воздуха.

Проблема проявилась еще на этапе монтажа пролетов: даже при слабом ветре возникали выраженные колебания полотна. Физическая причина заключалась в периодическом срыве вихрей с острых кромок балок. Эти вихри создавали перепады давления, которые приводили конструкцию в движение. За характерную вертикальную раскачку, напоминающую волну, мост получил ироничное прозвище «Галопирующая Герти».

Принципиальный просчет инженеров заключался в недооценке крутильной жесткости системы. Сплошные балки не только не гасили колебания, но и способствовали их усилению, превращая кинетическую энергию ветра в механическую энергию деформации моста.

Когда ветер начинает управлять мостом

7 ноября 1940 года при скорости ветра около 64 км/ч характер движения моста изменился: привычная вертикальная раскачка сменилась разрушительным кручением. Пролёт перешёл в опасный режим, начав скручиваться вокруг своей продольной оси. На конструкции проявился эффект аэроупругого флаттера. Это не обычный резонанс, а сложный процесс самовозбуждающихся колебаний, где движение конструкции и поток воздуха подпитывают друг друга.

Сплошные балки сработали как аэродинамический профиль: возникающие вихри создавали перепады давления, которые толкали мост к новым деформациям. Те, в свою очередь, меняли угол атаки воздушного потока — и цикл повторялся. Энергия ветра буквально «накачивала» конструкцию.

При относительно невысокой частоте амплитуда колебаний росла лавинообразно, что и стало фатальным фактором.

Колебания усиливались в течение нескольких часов. Угол закручивания пролёта доходил примерно до 45 градусов. Нагрузки на элементы резко возросли, подвески начали разрушаться.

Около 11 утра центральный пролёт длиной порядка 850 метров рухнул в воды Пьюджет-Саунда. Несмотря на масштаб аварии, обошлось без человеческих жертв — погибла только собака, оставшаяся в машине на мосту. После этого случая стало ясно: расчёта статических нагрузок недостаточно, если не учитывать поведение конструкции в потоке воздуха.

Что изменилось после катастрофы

Восстанавливать прежний мост не стали — спроектировали новый с учётом полученного опыта. Он открылся в 1950 году и заметно отличался от предшественника. В конструкции использовали глубокие решётчатые фермы, которые свободно пропускают воздух и не создают выраженных вихревых зон. Параллельно начали активно развиваться методы испытаний моделей в аэродинамических трубах и компьютерное моделирование динамических нагрузок.

Позднее к этому добавились демпфирующие системы и более точная проработка аэродинамического профиля пролётов. По сути, после этой истории проектирование мостов стало учитывать не только статическую прочность, но и взаимодействие конструкции с окружающей средой.

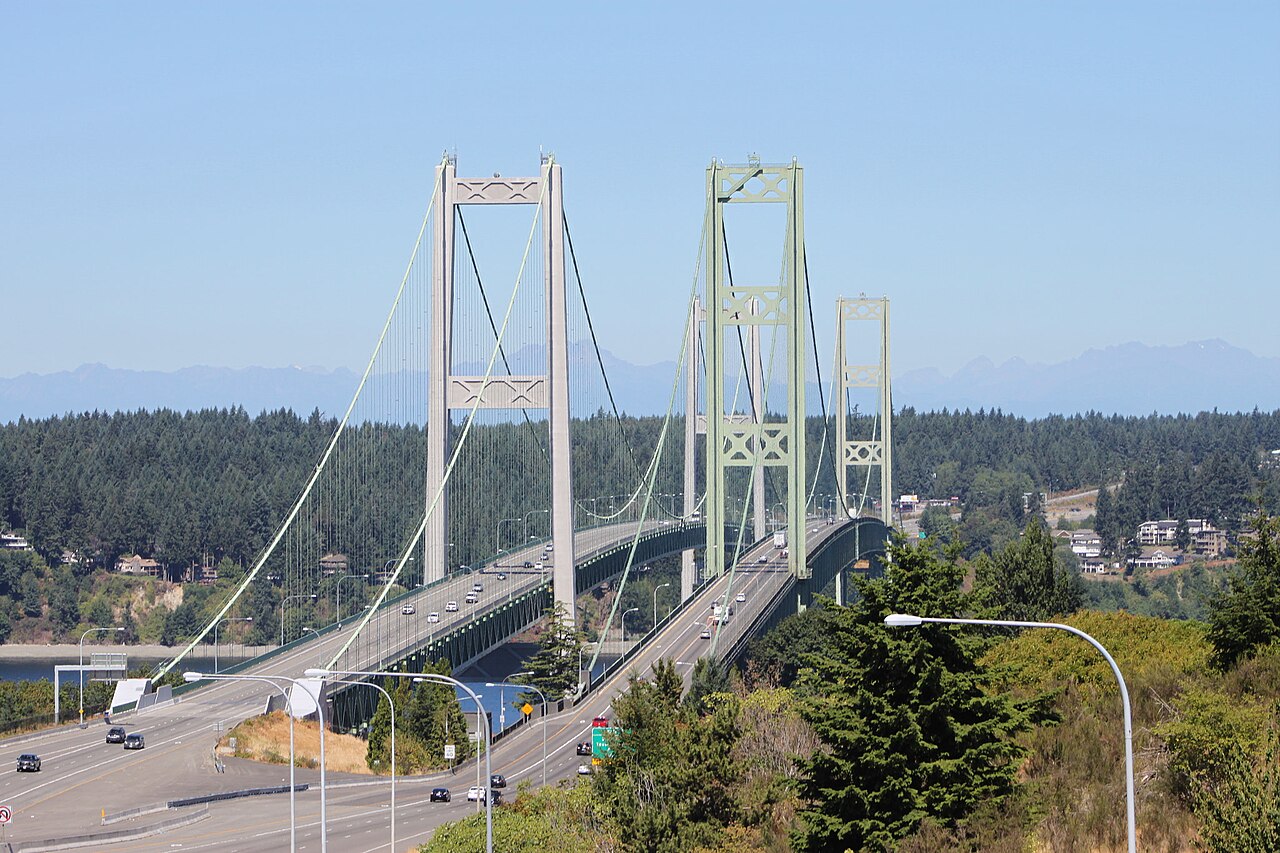

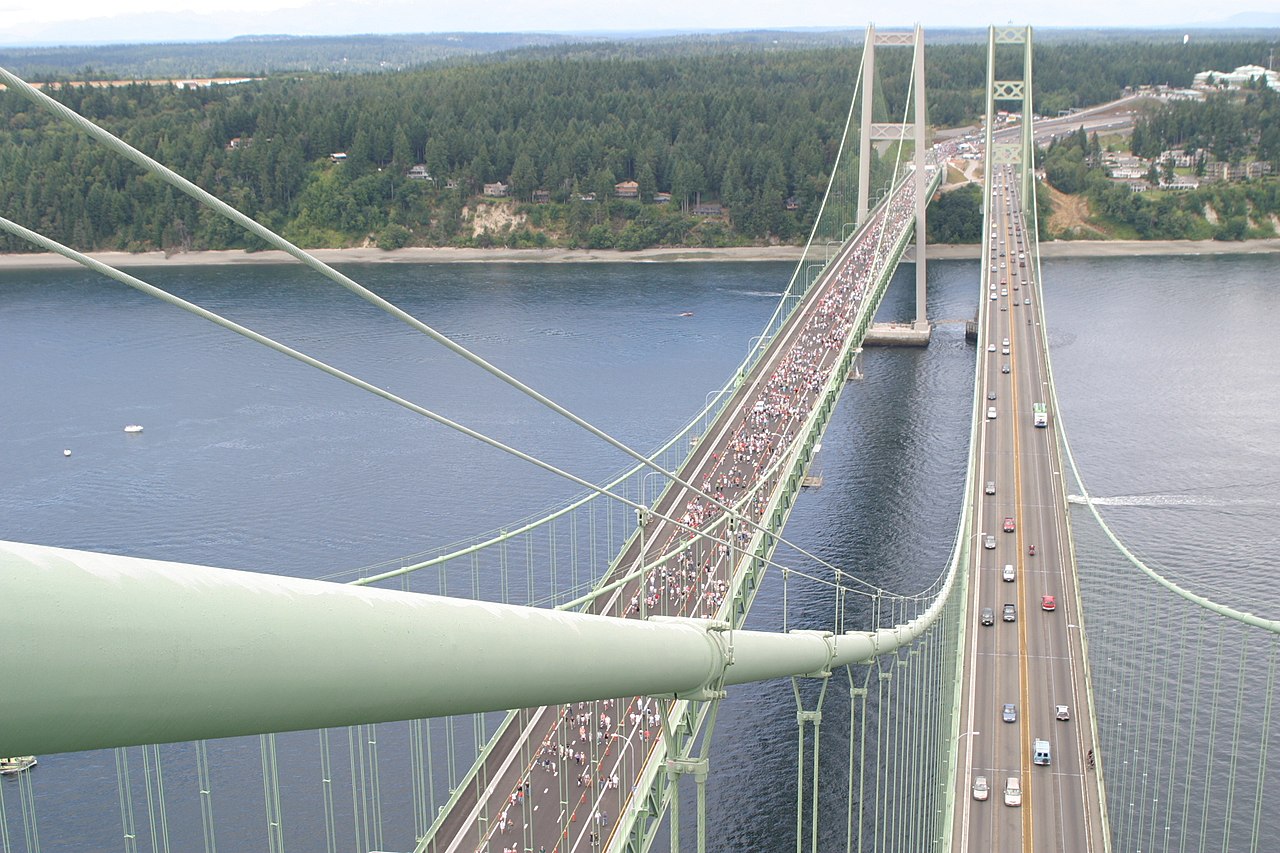

Со временем пропускной способности одного моста стало не хватать, и в 2007 году вплотную к нему был возведен еще один современный пролет. Сегодня на этом месте работают два параллельных моста-гиганта.

Обломки первой «Герти» до сих пор лежат на дне пролива — теперь это и исторический объект, и искусственный риф.

Вывод

Обрушение Такомского моста заставило инженеров пересмотреть подходы к проектированию длинных пролетов. Опыт «Герти» наглядно подтвердил: расчет статической прочности конструкции не гарантирует её надежности, если не учтено влияние динамических нагрузок.

С 1940-х годов испытания моделей в аэродинамических трубах и проверка конструкций на устойчивость к автоколебаниям стали обязательными. Современные мосты проектируются так, чтобы ветер не раскачивал, а свободно обтекал их или гасился за счет жесткости системы. Сегодня это позволяет возводить легкие и протяженные пролеты, которые остаются стабильными в условиях, оказавшихся фатальными для Такома-Нэрроуз.
