Сетевой удлинитель для скрытой установки: отличное решение с дополнительными розетками для кухни и офиса

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Достаточно давно искал в наличии подобный сетевой удлинитель, предназначенный для установки в столешницу. Такое решение будет уместно для увеличения количества розеток в письменном или компьютерном столе, а также для врезки в кухонную столешницу,. В принципе, такая установка подойдет и в гарнитур в гостиной для подключения телевизора, да и в любую корпусную мебель. За счет своей компактности и простоты, такое устройство станет универсальным решением для дома и офиса.



Представляет собой сетевой удлинитель в металлическом корпусе, с резьбой, предназначенный для скрытой установки в мебель. При необходимости вся конструкция прячется внутри стола/столешницы. Для извлечения в рабочее состояние служит специальный замок с пружиной. В целом, все сделано добротно, используется алюминиевый сплав для профиля корпуса, латунь — для электрических контактов. В качестве опции можно выбрать модель с USB-питанием.

Характеристики:

  • Модель: удлинитель с розетками
  • Особенности: для скрытой установки
  • Тип розеток: европейский стандарт, 16A, с заземлением.
  • Количество розеток: 3/4/5/6 на выбор
  • Питание USB: 2х1000 мА, 5В
  • Длина шнура: 1.8 м.

Ключевая особенность данного устройства — особый механизм выдвижения, который позволяет спрятать всю конструкцию в столешнице, а при необходимости — извлечь для подключения вилок в розетку.

 В моей модели был сдвоенный блок USB-гнезд для подзарядки гаджетов.

 Розетки — стандартные, типа «Евро», со шторками и контактами заземления. В зависимости от модели удлинителя может быть от 3 до 6 блок-розеток.

 Вилка стандартная, до 16А, тип — евро.

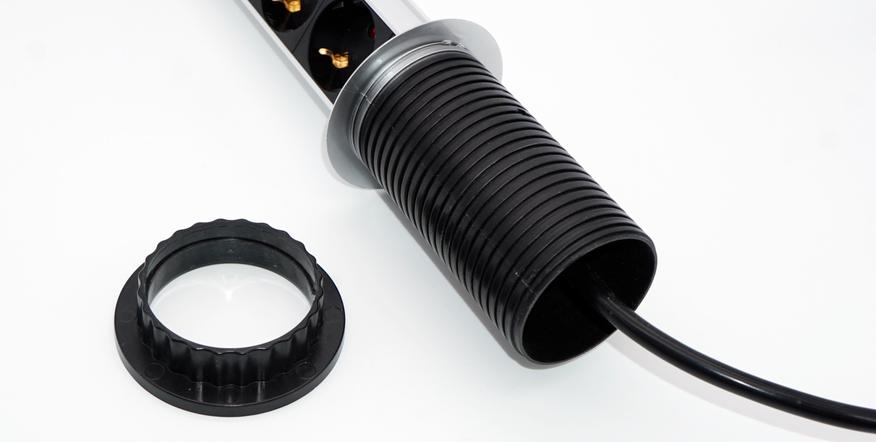

 Крепление к столешнице выполняется пластиковой гайкой к пластиковому фланцу. Резьба широкая, но не стоит переусердствовать.

Для установки потребуется коронка по дереву на 60...64 мм. Для разметки рекомендую снять пластиковую гайку с корпуса и очертить ее на будущем месте. Разметку наносить с учетом центровки и размещения с удалением от стенок мебели. Ну и по удобству размещения смотрите. Под столешницей должно быть достаточно места для сложенного (убранного) удлинителя и его провода.

 Кстати, провод — в двойной изоляции, 3 жилы по 1.5 кв. мм.

 Профиль корпуса — металлически, салазками для перемещения и пластиковыми прижимами.

 В нижней части присутствует зажим для кабеля (можно разобрать, при необходимости). Вот только для крепления используются винты с Y-шлицом. Для разборки потребуется специальные биты или отвертка.

 Вот так выглядит удлинитель в сложенном состоянии.

Наружу будет смотреть только фланец, ничего не выпирает, не торчит.

 Для того, чтобы извлечь подобный скрытый удлинитель в рабочее положение, необходимо потянуть за ручку на фланце.

 Для наглядности — фотография установленного удлинителя. Устройство было врезано в кухонную столешницу на этапе сборки мебели.

 Как видно, в убранном состоянии удлинитель не торчит. Прижимы удерживают его и в частично выдвинутом состоянии, то есть не обязательно выдвигать его полностью для подключения одного кабеля в одну розетку.

 Кстати, для извлечения необходимо слегка придавить крышку...

Затем извлечь всю конструкцию вверх.

В выдвинутом положении можно спокойно подключаться.

 В один из удлинителей я врезал простой клавишный переключатель, в свободный от розеток блок. Удобно для полного отключения удлинителя и техники.

 Единственно, выключатель доступен только в полностью выдвинутом состоянии.

Еще пример установленного удлинителя (Второго, на 4 розетки).  Кстати, блок USB временно снял для тестирования.

 Вполне удобно. Внутреннюю часть фланца можно перед установкой смазать герметиком. Это предотвратит вращение по оси всей конструкции.

 Удобно устанавливать подобные удлинители в углах столешницы, с поворотом на 45 градусов. Тогда подключение кабелей будет легче.

 А вот такой удлинитель для скрытой установки GTV я смог найти в местном магазине фурнитуры. Эта модель уже без USB-питания, и имеет чуть другой механизм фиксации.  Хотя представленный выше, на мой взгляд, более удобный.

 Остановлюсь чуть более подробнее про USB-источник, который встроен в обозреваемую модель удлинителя. .

Я встречал подобные удлинители и в оффлайне, там опция USB зарядника была только в дорогих моделях. Посмотрим.
Разбираем корпус устройства. Розетки и USB-источник выполнены в модульном варианте. Достаточно легко извлечь саму плату источника питания.

Источник USB-питания достаточно компактный, сборка качественная, флюс отмыт. Реализован простой блок питания без поддержки протоколов быстрой зарядки. Поддерживается выход 5В/2А. Для тестирования использую USB-тестер от FNIRSI.

 USB-тестер спокойно выдает 1А и 1.5А при напряжении 5В на выходе.

 Даже при максимальных 2А напряжение не падает и стабилизируется на уровне 5.0В. Это хороший показатель, а главное, что в таком режиме (если не перегружать) источник проработает достаточно долгое время.

Сетевой удлинитель для скрытой установки на 3/4/5 розеток

Таким образом, удлинитель для скрытой установки — достаточно интересное и современное решение, особенно если требуется увеличить количество розеток в установленной столешнице/кухне/столе. Для меня подобный способ позволил отойти от штробления стен и дорогостоящего ремонта, я ограничился просто установкой трех дополнительных удлинителей в столешницу. В любом случае, в оффлайне подобные модели стоят дороже.
