Обзор материнской платы MSI MPG Z790 Edge WiFi DDR4

Прогресс не стоит на месте, он движется словно скоростной экспресс – почти без остановок. Новые процессоры требуют от пользователей переходить на оперативную память DDR5 для получения максимальной производительности. В линейке процессоров Raptor Lake компания Intel оставляет пользователям возможность использовать оперативную память DDR4 на материнских платах с флагманским чипсетом Z790. Одна из таких материнских плат - MPG Z790 Edge WiFi DDR4 представлена компанией MSI.

Технические характеристики

• Форм-фактор: ATX
• Тип разъема процессора (socket): LGA1700
• Чипсет: Intel Z790
• Тип памяти: DDR4
• Кол-во слотов памяти: 4
• Максимальный объем памяти: 128 Гб
• Режим работы оперативной памяти: двухканальный режим
• Кол-во разъемов SATA: 7
• Кол-во слотов M.2: 5
• Кол-во PCI Express: 3
• Слоты расширения: 1xPCI-E x1, 2xPCI-E x16
• Аудиокодек: Realtek ALC4080
• Wi-Fi: да
• Bluetooth: да

Упаковка и комплектация

Упаковка MSI MPG Z790 Edge WiFi DDR4 выглядит вполне стандартным образом. На крышке коробки указана модель материнской платы, а на тыльной стороне имеется изображение MSI MPG Z790 Edge WiFi DDR4 с включенной подсветкой, указаны технические характеристики и спецификация, а так же перечислены ключевые особенности.

Комплектация к данной материнской плате находится за платой. Она небольшая и включает в себя следующие позиции:

• бумажная документация
• лист с наклейками
• Wi-Fi-антенны
• один угловой SATA-кабель
• один прямой SATA-кабель
• крепления M.2-накопителей
• USB накопитель с драйверами

Внешний вид

Материнская плата MSI MPG Z790 Edge WiFi DDR4 имеет формат ATX, ее габариты 30.5 х 24.4 см. Отличий от MSI MPG Z790 Edge WiFi с поддержкой DDR5 во внешнем виде практически нет. Если смотреть на похожую материнскую плату на чипсете Z690, то по дизайну у компании MSI  есть похожая - MPG Z690 FORCE WIFI. Благодаря своему цветовому оформлению (серебристый цвет радиаторов охлаждения и небольшая подсветка) данная материнская плата будет отлично смотреться в сборках персональных компьютеров, которые имеют акцент на белый цвет. В MSI MPG Z790 Edge WiFi DDR4 достаточно много радиаторов и они охлаждают важные компоненты.

Слоты под накопители формата M.2 имеют радиаторы охлаждения.

У верхнего слота крепление под накопитель M.2_1  реализовано с помощью защелки, это очень удобно и эффективно, так как позволяет быстро произвести установки и демонтаж накопителя. Для накопителей M.2_2 и M.2_5 радиатор общий. У накопителей M.2_3 и M.2_4 радиатор также общий, но уже другой формы.

Полная спецификация по слотам M.2 указана на официальном сайте и выглядит следующим образом:

• 1 × M.2 (M.2_1,CPU, PCIe 4.0 x4 для устройств формата 2260/2280/22110)
• 1 × M.2 (M.2_2,Z790, PCIe 4.0 x4 для устройств формата 2260/2280)
• 1 × M.2 (M.2_5,Z790, PCIe 4.0 x4 для устройств формата 2260/2280)
• 1 × M.2 (M.2_3,Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280)
• 1 × M.2 (M.2_4,Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280)

Помимо накопителей формата M.2, в материнскую плату можно подключить по SATA разъему накопители в количестве 7 штук.

Чипсетный радиатор выполнен в виде массивного брусочка с оребрением для лучшего отвода тепла.

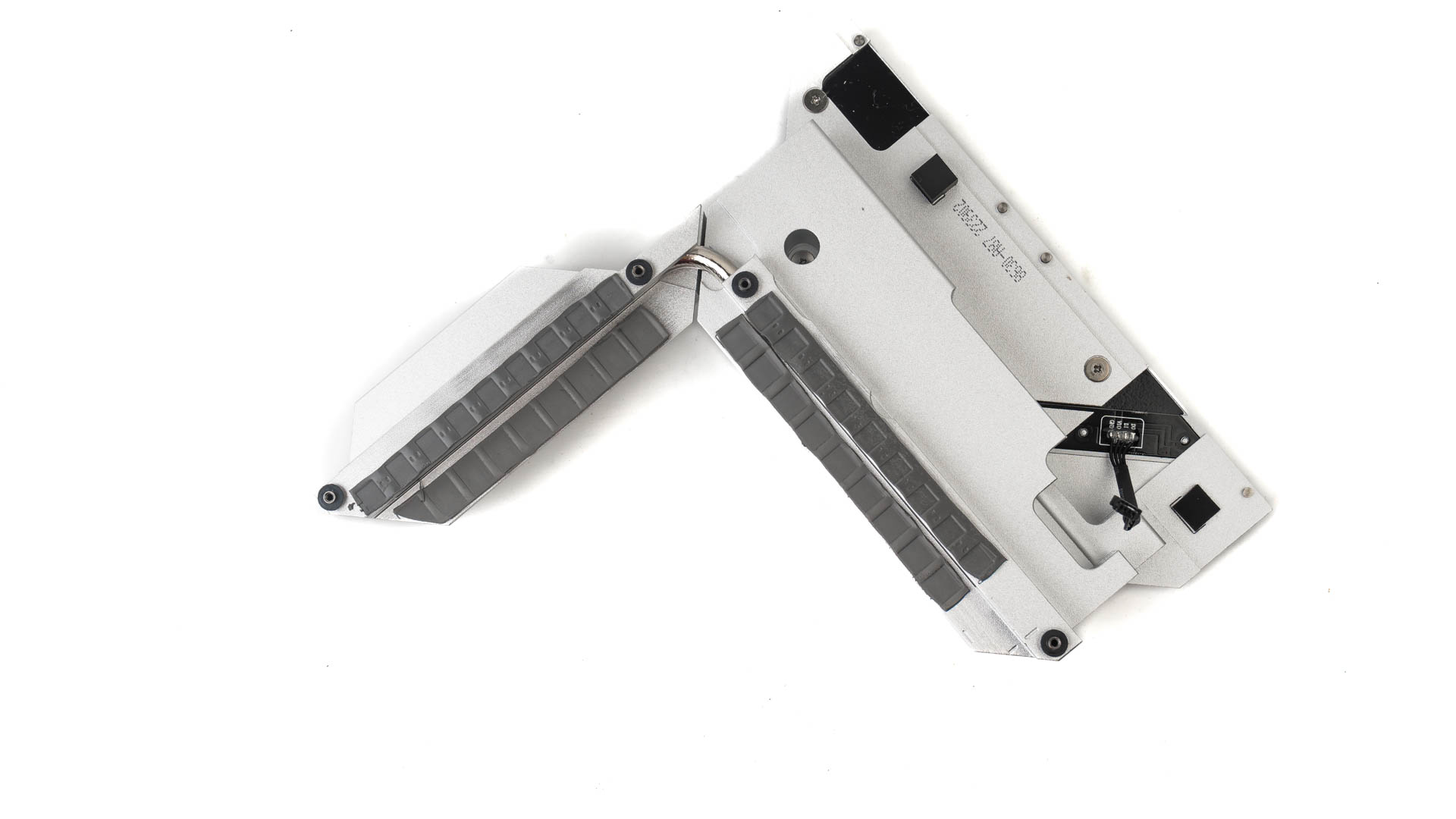

Зона VRM охлаждается сдвоенным радиатором, соединенным между собой тепловой трубкой под углом 90 градусов.

Система питания процессора состоит из 18 фаз, из которых 16 фаз идут на питание ядер процессора, 1 фаза - на питание графического ядра процессора, 1 фаза - на дополнительное питание. Данной системы питания с запасом хватает для флагманских процессоров.

Для питания материнской платы от блока питания используется 24-контактный ATX разъем, а для процессора 2х8-контактных EPS12V.

Если говорить об оперативной памяти, то в MSI MPG Z790 Edge WiFi DDR4 можно установить 4 модуля памяти DDR4 в двухканальном режиме с суммарным объемом памяти всех модулей в 128 Гб.

Материнская плата MSI MPG Z790 Edge WiFi DDR4 поддерживает процессоры 12 и 13-го поколений Intel. Сокет выполнен под разъем LGA1700.

Информация по работе с  оперативной памятью на данной материнской плате выглядит следующим образом:

• 1DPC 1R Максимальная скорость до 5333+ МГц
• 1DPC 2R Максимальная скорость до 4800+ МГц
• 2DPC 1R Максимальная скорость до 4400+ МГц
• 2DPC 2R Максимальная скорость до 4000+ МГц

В MSI MPG Z790 Edge WiFi DDR4 предусмотрено 3 разъема PCI-E, два PCI-E x16  и один PCI-E x1.

Спецификация их расположения выглядят следующим образом:

• PCI_E1 поколения PCIe 5.0 поддерживает до x16 (от процессора)
• PCI_E2 поколения PCIe 3.0 поддерживает до x1 (от чипсета)
• PCI_E3 Gen PCIe 4.0 поддерживает до x4 (от чипсета)

За звук отвечает кодек Realtek® ALC4080, рядом с ним расположены конденсаторы Nichicon Fine Gold. Через данный кодак можно вывести звук по схеме до 7.1 с разрешением до 32 бит / 384 кГц. Весь аудиотракт вынесен на нижний левый угол материнской платы и не пересекается с другими элементами MSI MPG Z790 Edge WiFi DDR4.

Без радиаторов материнская плата выглядит следующим образом:

Панель ввода и вывода идет с предустановленной заглушкой, что очень удобно - так при сборке компьютера её не забудешь установить.

На данной панели расположены следующие порты и разъемы:

• Display Port
• USB 3.2 Gen 1 5Гбит/с (тип-A)
• USB 3.2 Gen 2 10Гбит/с (тип-A)
• 2,5G LAN
• Wi-Fi / Bluetooth
• Аудиоразъемы
• HDMI
• Очистить CMOS / Flash BIOS
• USB 3.2 Gen 2 10Гбит/с (тип-A)
• USB 3.2 Gen 2 10Гбит/с (Type-C)
• USB 3.2 Gen 2x2 20Гбит/с (Type-C)
• Оптический выход S/PDIF

Обратная сторона MSI MPG Z790 Edge WiFi DDR4.

BIOS

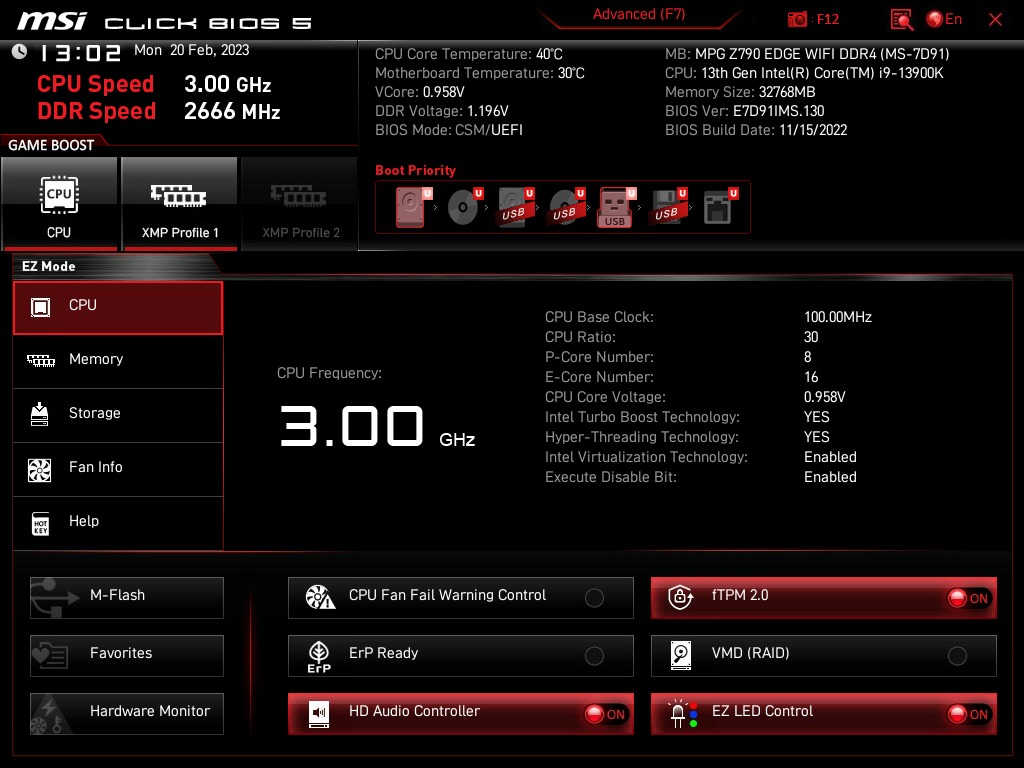

В материнских платах от компании MSI используется своя оболочка для BIOS. В MSI MPG Z790 Edge WiFi DDR4 установлена MSI Click BIOS 5. Войти в BIOS можно при загрузке компьютера и нажимая на клавиатуре клавишу F2 или DEL. В данной оболочке BIOS имеется два режима: простой EZ Mode и продвинутый Advanced Mode.

Программное обеспечение

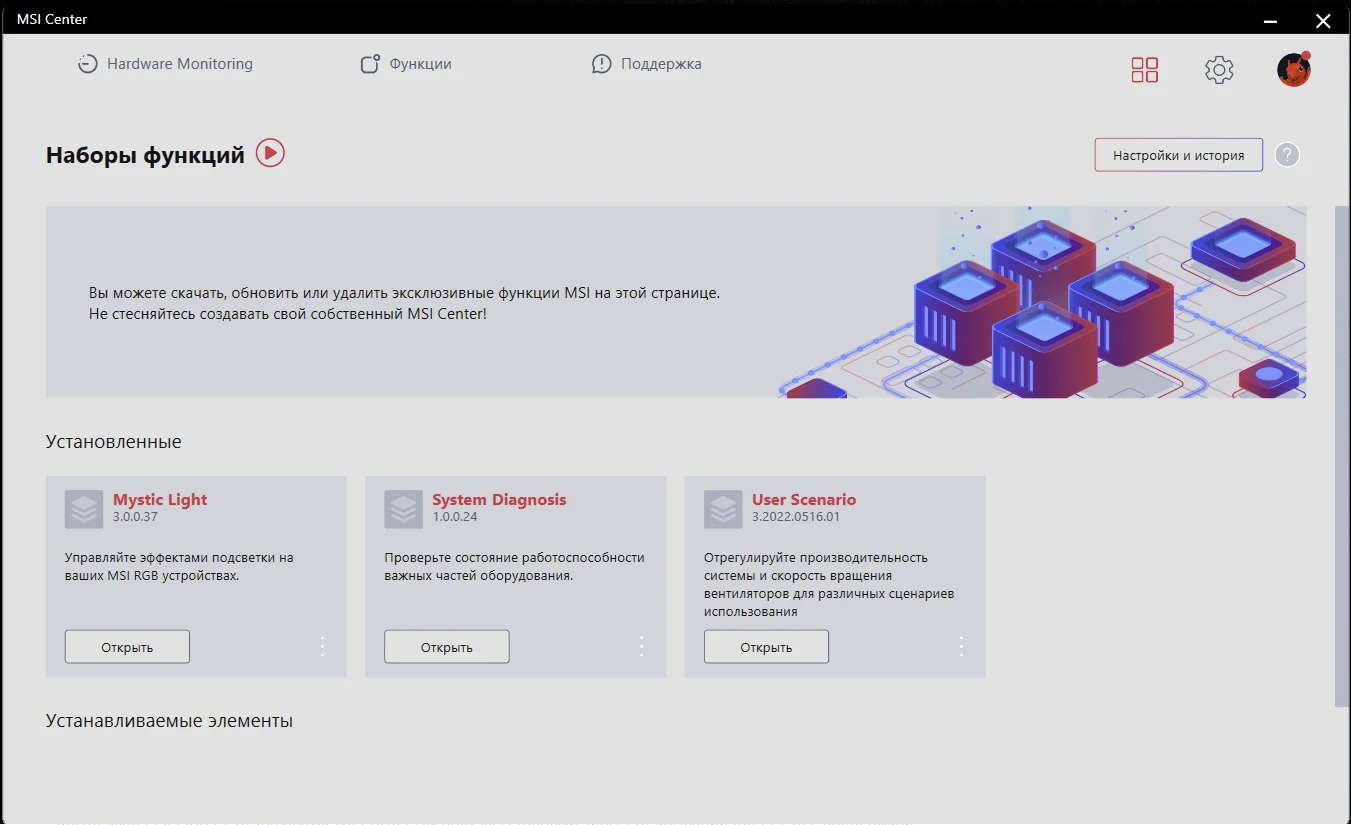

В комплекте с MPG Z790 Edge WiFi DDR4 на USB накопителе находится фирменное ПО с драйверами для материнской платы. Программное обеспечение MSI Center представляет пользователю набор полезных программ для мониторинга системы и её тонкой настройки.

Вывод

Материнская плата MPG Z790 Edge WiFi DDR4 является одной из флагманских моделей у компании MSI и имеет на борту мощную систему питания процессора для обеспечения стабильной работы и разгона. Помимо этого, компания MSI позаботилась об охлаждении всех потенциально греющихся элементах и накрыла их хорошими радиаторами. Не стоит забывать, что данная плата поддерживает процессоры 12 и 13 поколения Intel и работает с оперативной памятью DDR4. Оперативная память DDR4 в настоящее время стоит дешевле оперативной памяти DDR5, а по производительности не сильно уступает. На данной плате имеются 2 слота PCIe х 16. Один слот подключен к процессору и работает на версии 5.0, а другой слот подключен к чипсету и работает в режиме х4. Для пользователей, которые хотят создать файловое хранилище, имеется 5 слотов M.2 и 7 разъемов SATA. Из приятных бонусов отмечу драйверы на USB накопителе и небольшую подсветку в материнской плате на радиаторе VRM. MPG Z790 Edge WiFi DDR4 - отличная материнская плата за свои деньги.  Она с легкостью осилит самые требовательные процессоры и позволит пользователю сэкономить немного денег на оперативной памяти, а если она у него есть, так и вовсе не покупать.
