Обзор блока питания MAG A1000GL PCIE5

Блок питания MAG A1000GL PCIE5 создан для пользователей игровых систем, стремящихся к балансу между производительностью, долговечностью и разумной стоимостью. Модель относится к серии MAG (MSI Arsenal Gaming), которая ориентирована на стабильную работу в условиях интенсивных нагрузок благодаря надежной конструкции и эффективному охлаждению.

Упаковка и комплектация

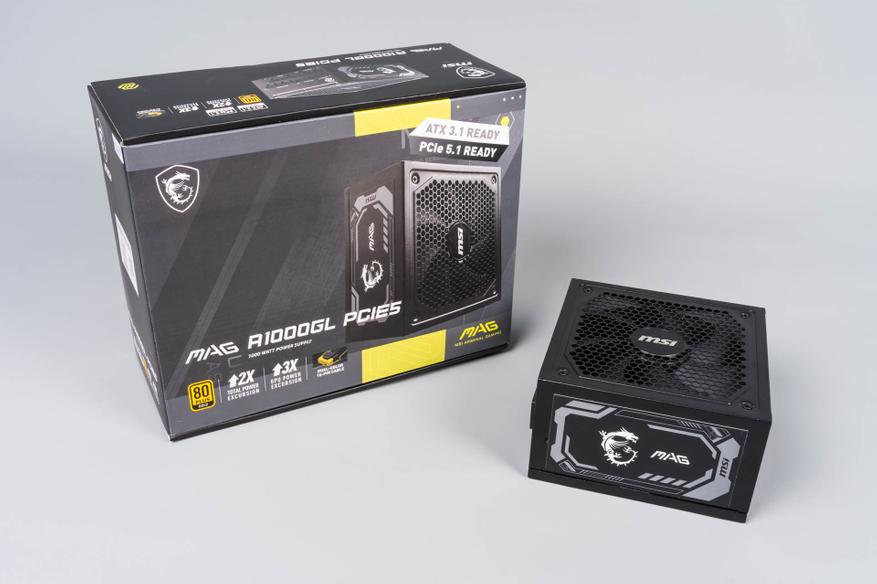

MSI MAG A1000GL PCIE5 поставляется в лаконично оформленной упаковке, выполненной преимущественно в чёрной цветовой гамме. На крышке коробки размещено изображение блока питания. Рядом с изображением MSI MAG A1000GL PCIE5 указана поддержка актуальных стандартов ATX 3.1 и PCIe 5.1, а также способность кратковременно выдерживать повышенные нагрузки по мощности и напряжению. Помимо вышеперечисленного, также выделены ключевые параметры модели: номинальная мощность 1000 Вт и сертификат энергоэффективности 80 Plus Gold, гарантирующий высокий коэффициент полезного действия.

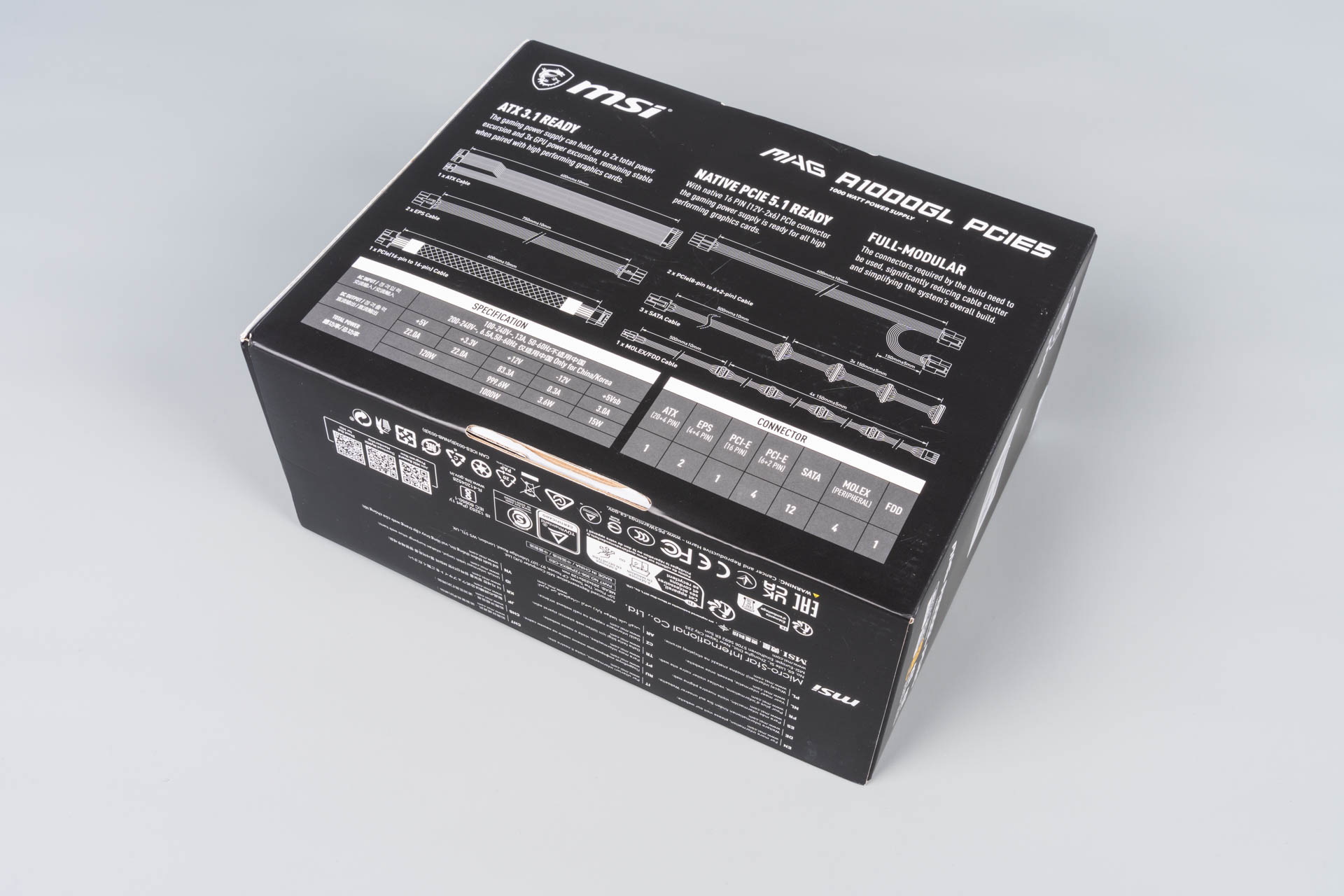

На задней стороне перечислены технические характеристики, включая выходные параметры, габариты блока, длину кабелей и типы коннекторов. Эти детали позволяют заранее оценить совместимость устройства с конкретной системой, что упрощает выбор для пользователя.

Кабели

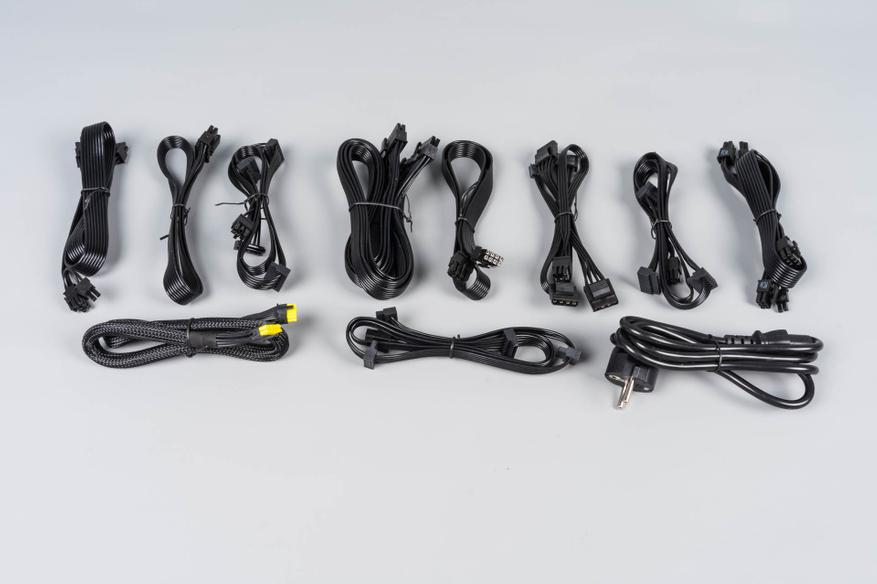

Блок питания MSI MAG A1000GL PCIE5 комплектуется кабелями, упакованными в мягкий тканевый чехол, что обеспечивает удобство хранения и транспортировки. Все провода имеют достаточную длину для комфортного монтажа в корпусах стандарта ATX, исключая сложности с прокладкой даже в системах с нестандартной компоновкой.

Комплектация:

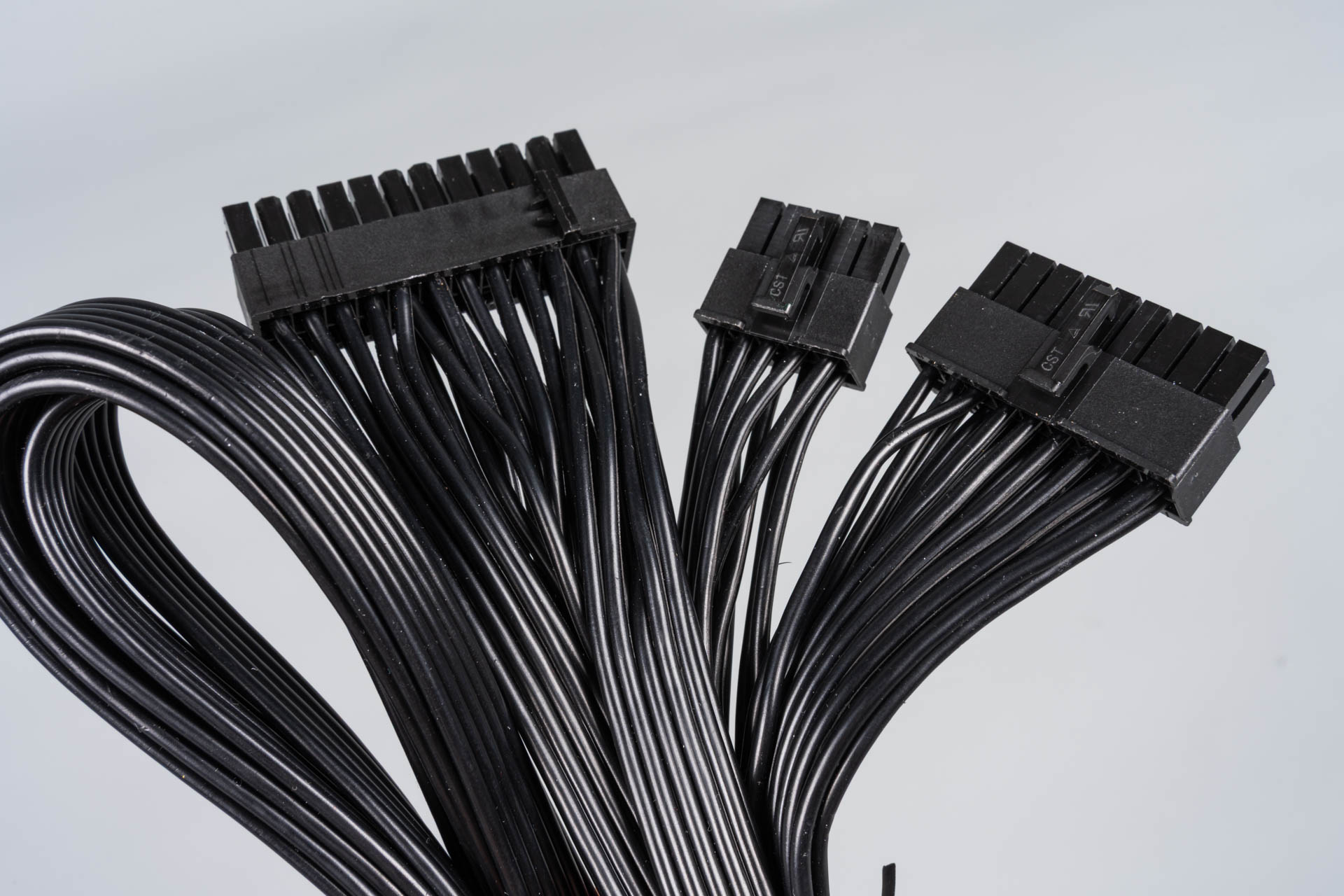

• 24-контактный разъём для материнской платы (20+4) — 1 шт.
• 8-контактный (4+4) питание процессора — 2 шт.
• 16-контактный PCIe 5.1 — 1 шт.
• PCIe 6+2 Pin — 4 шт.
• 15-контактный SATA — 12 шт.
• 4-контактный Molex — 4 шт.
• 4-контактный FDD — 1 шт.

К сожалению, на кабелях отсутствует информация о сечении.

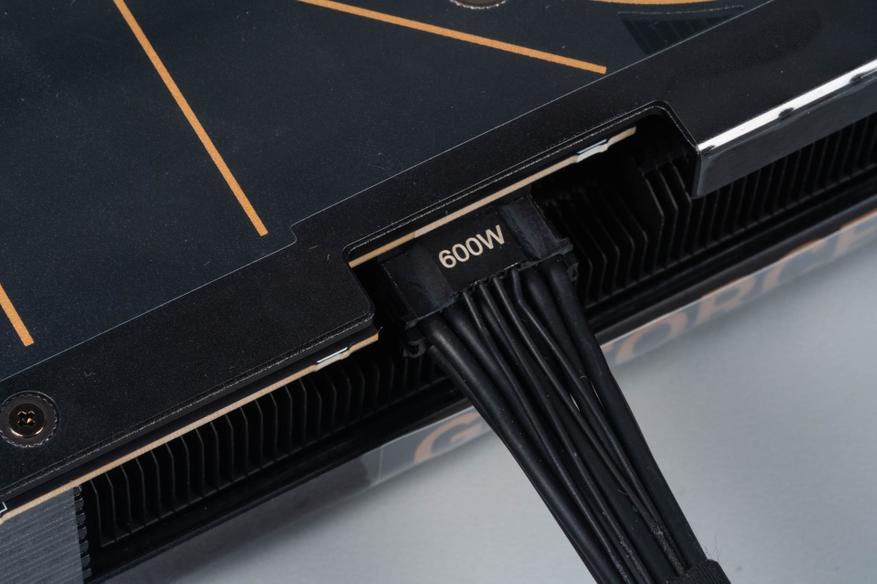

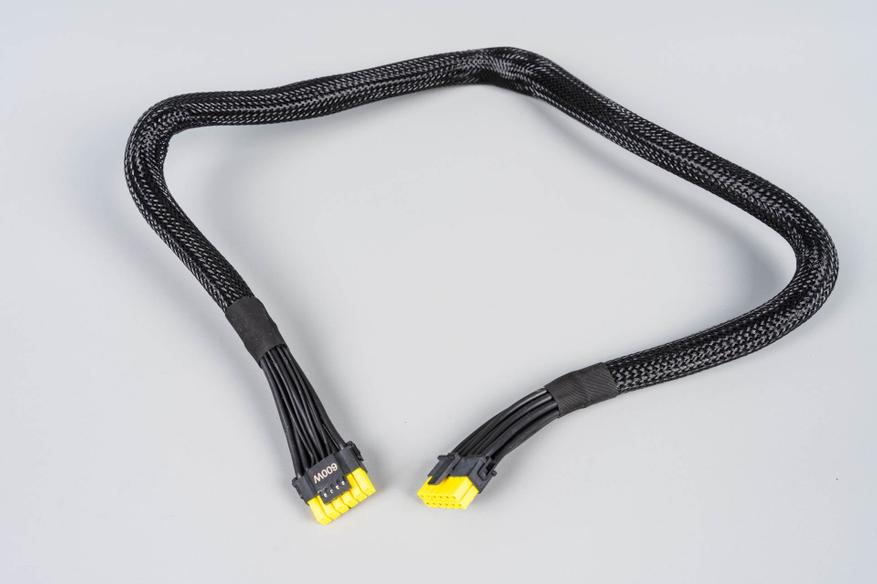

Ключевой особенностью модели является обновлённый разъём 12V-2x6 (ранее 12VHPWR), предназначенный для питания современных видеокарт. Он обеспечивает стабильную передачу энергии до 600 Вт, снижая риски перегрузок.

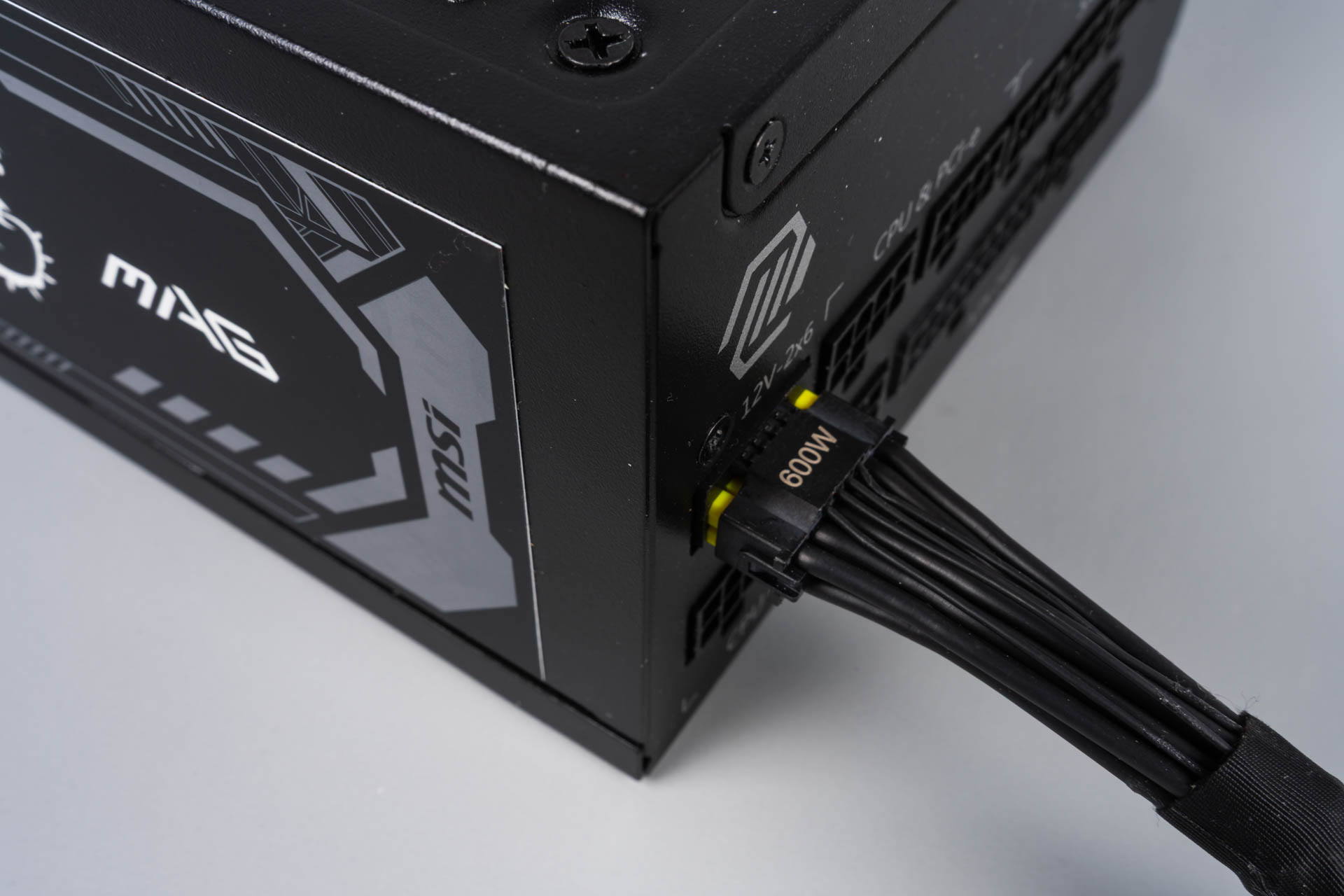

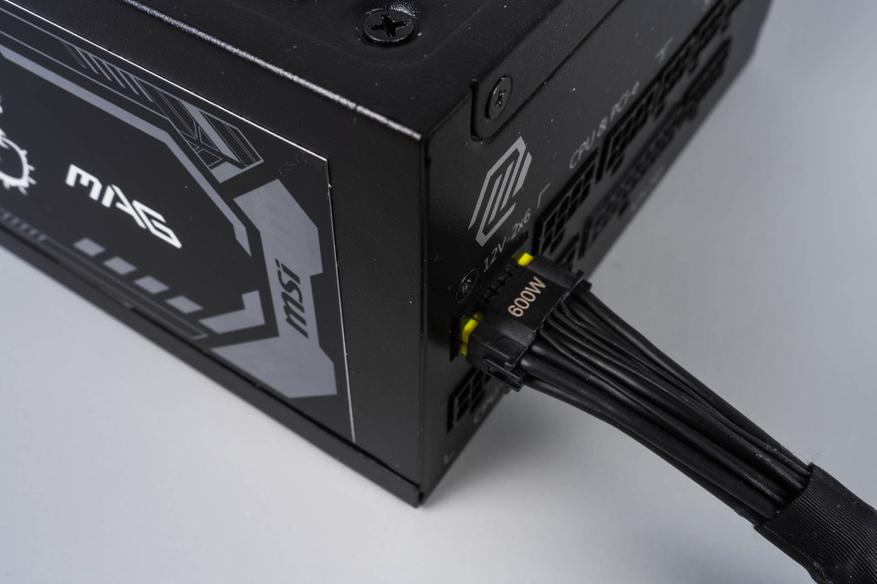

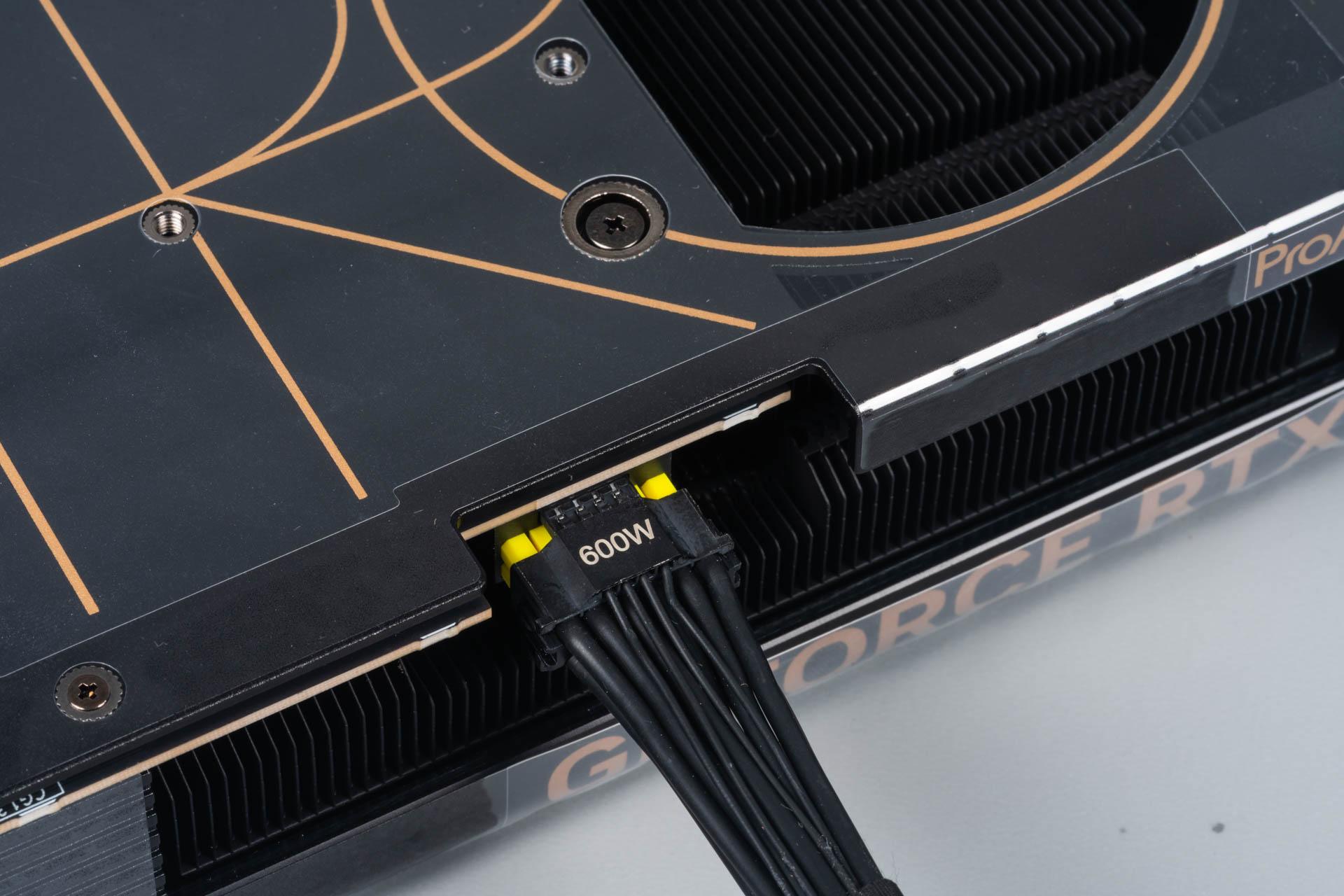

Инновационное решение MSI — двухцветная маркировка контактов на кабеле. В зоне соединения выделена жёлтая индикаторная полоса: если она скрыта после подключения к GPU, это подтверждает правильность и полноту контакта. Такой визуальный контроль минимизирует ошибки монтажа, повышая безопасность эксплуатации.

Внешний вид

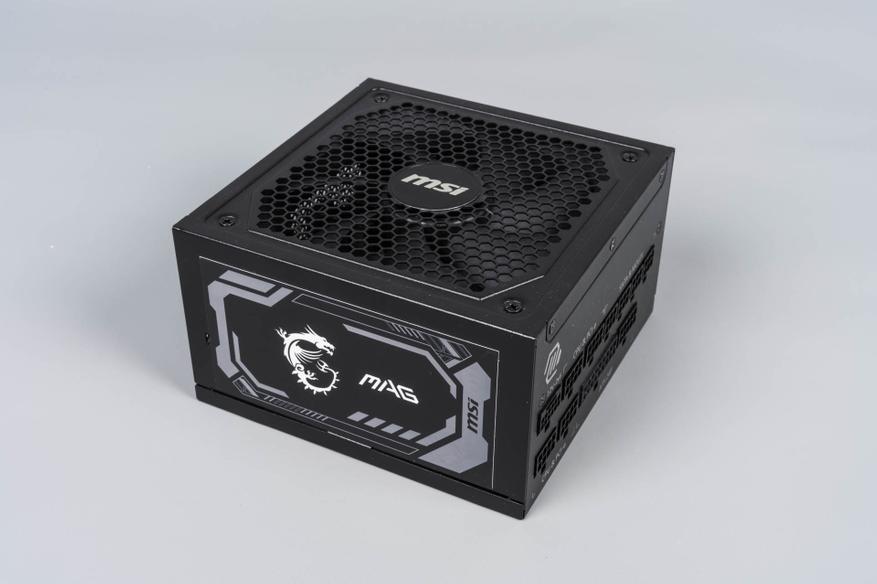

Блок питания MSI MAG A1000GL PCIE5 выполнен в классическом для данного сегмента дизайне. Корпус, изготовленный из листового металла толщиной примерно 0,7 мм. В отличие от премиальных линеек MPG и MEG, акцент на визуальные элементы здесь минимален — Декоративные наклейки с логотипом серии MSI Gaming — стилистика подчеркивает функциональность, характерную для серии MAG.

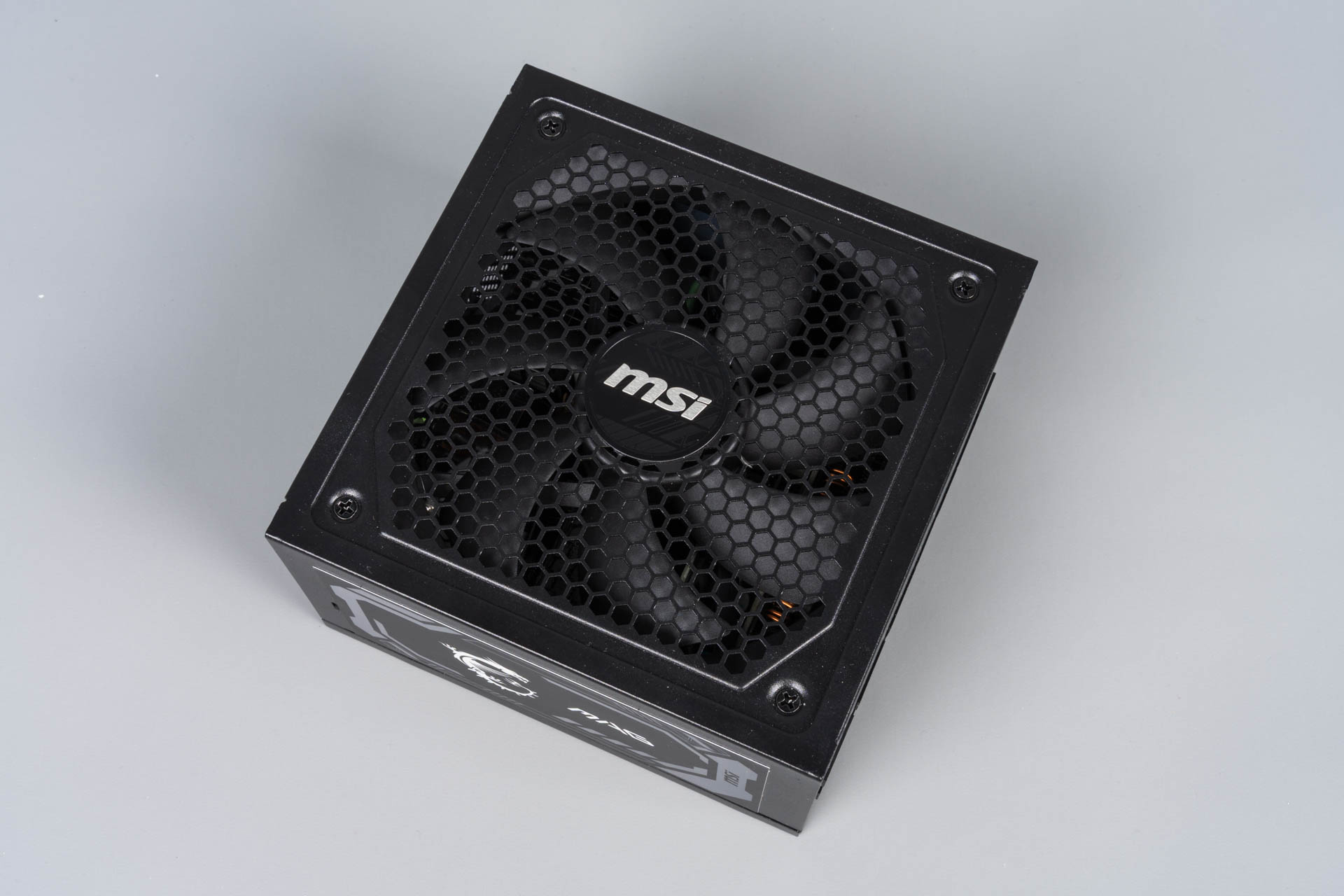

Перфорированная панель на нижней стороне обеспечивает необходимую вентиляцию и способствует улучшенному охлаждению 135-миллиметрового вентилятора, который работает на поддержание оптимальной температуры внутри блока.

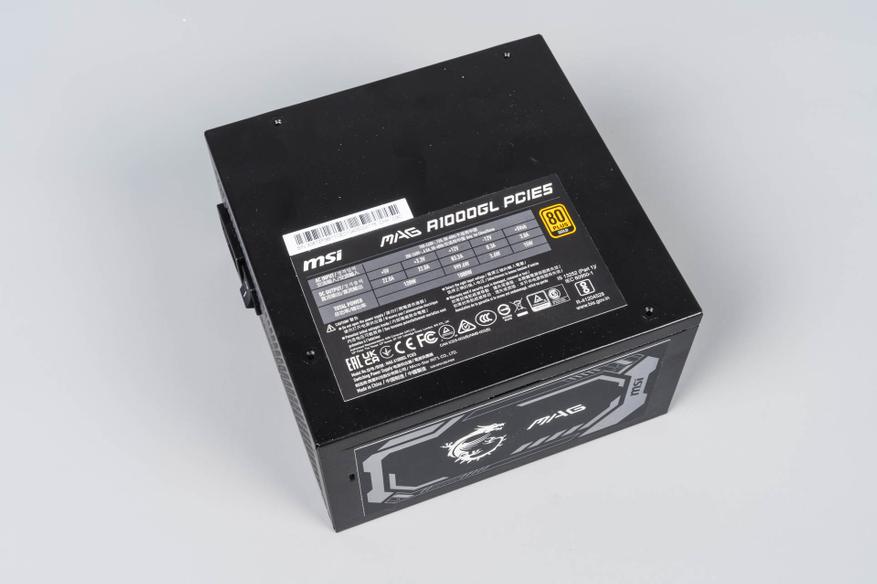

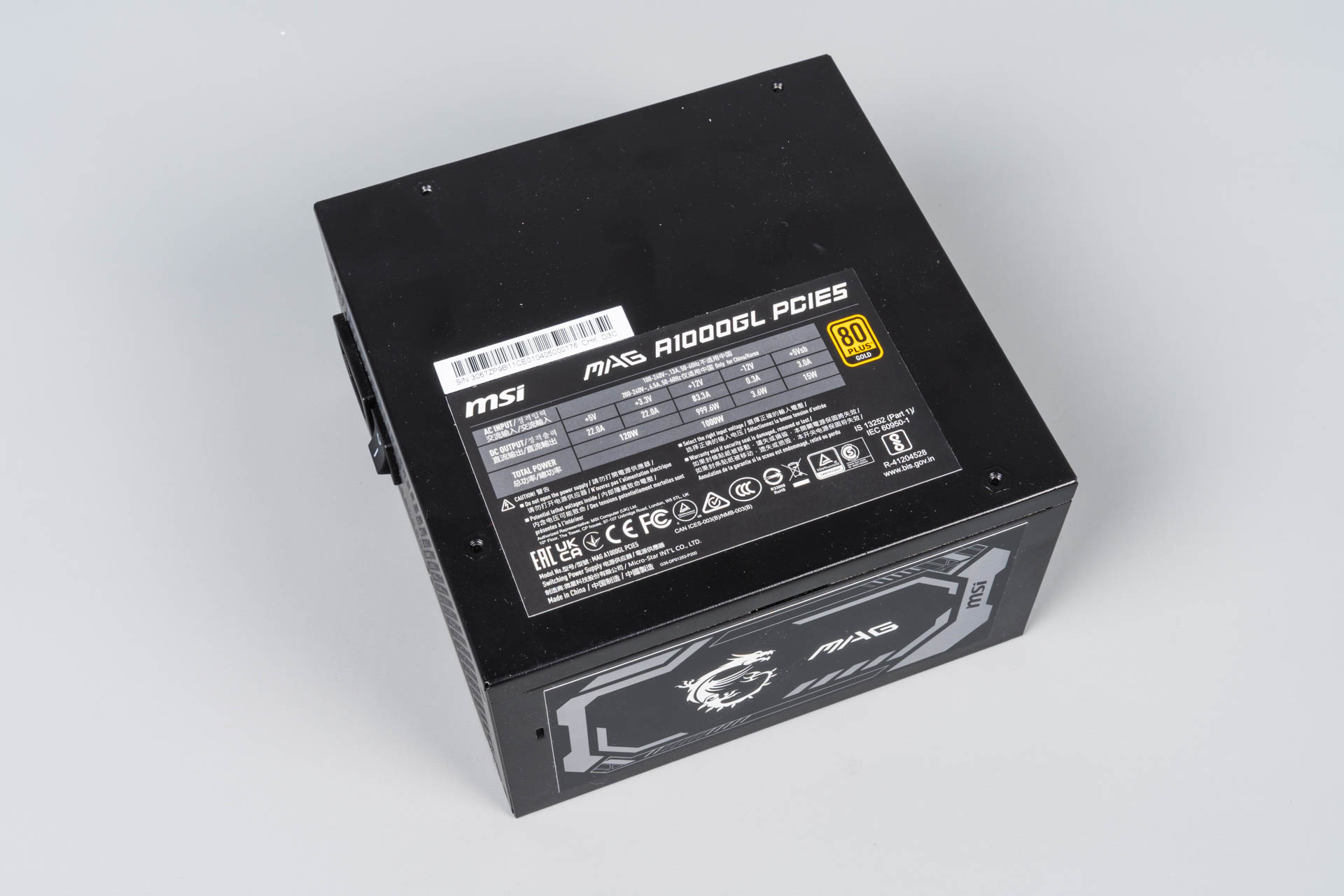

Информационная табличка, расположенная на противоположной стороне блока, является чрезвычайно полезным элементом. Она содержит ключевые данные о выходной мощности и показателях тока по различным линиям.

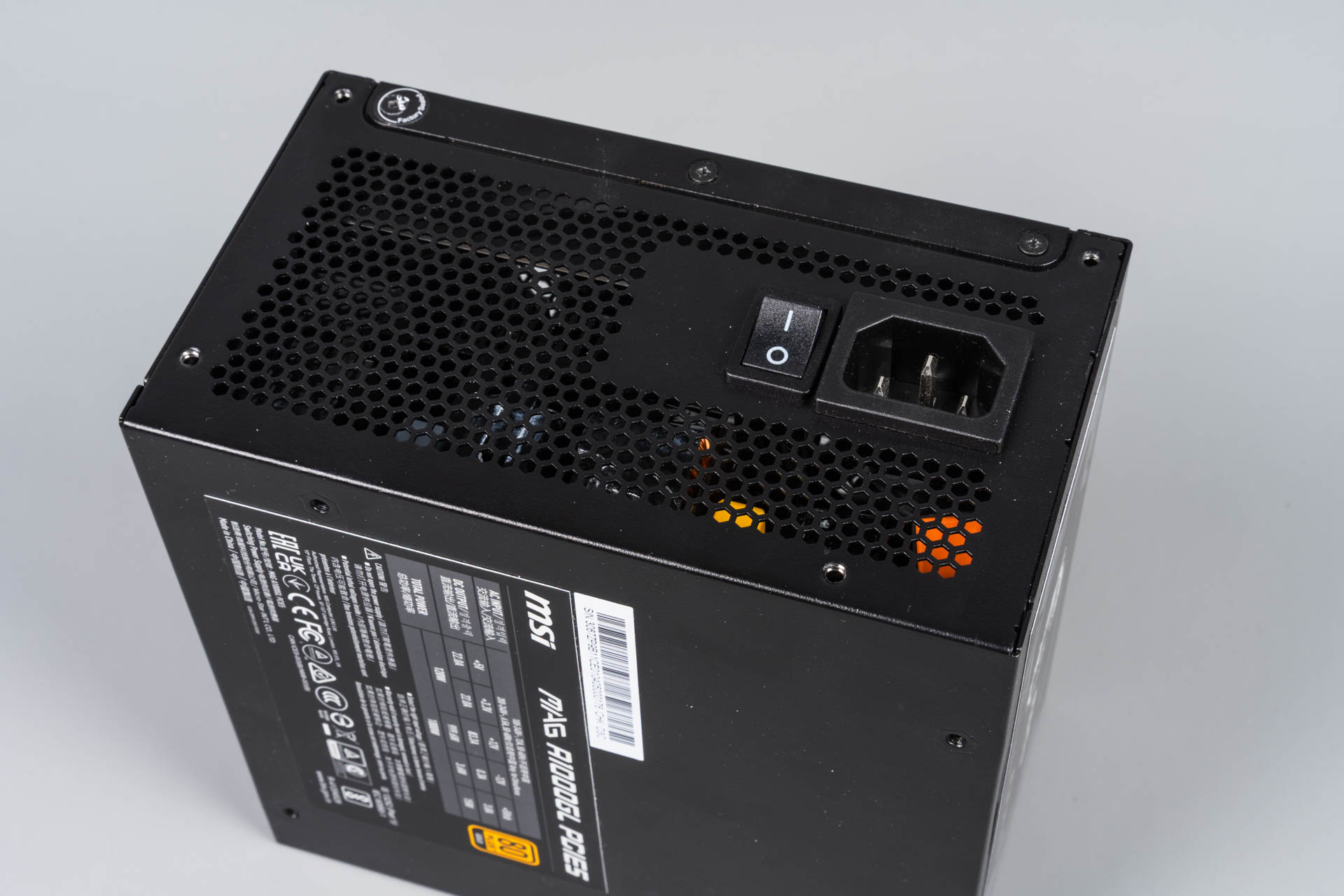

На задней панели блока питания расположены разъём для подключения сетевого кабеля и тумблер включения. Для отвода горячего воздуха предусмотрена решётка с шестиугольным рисунком.

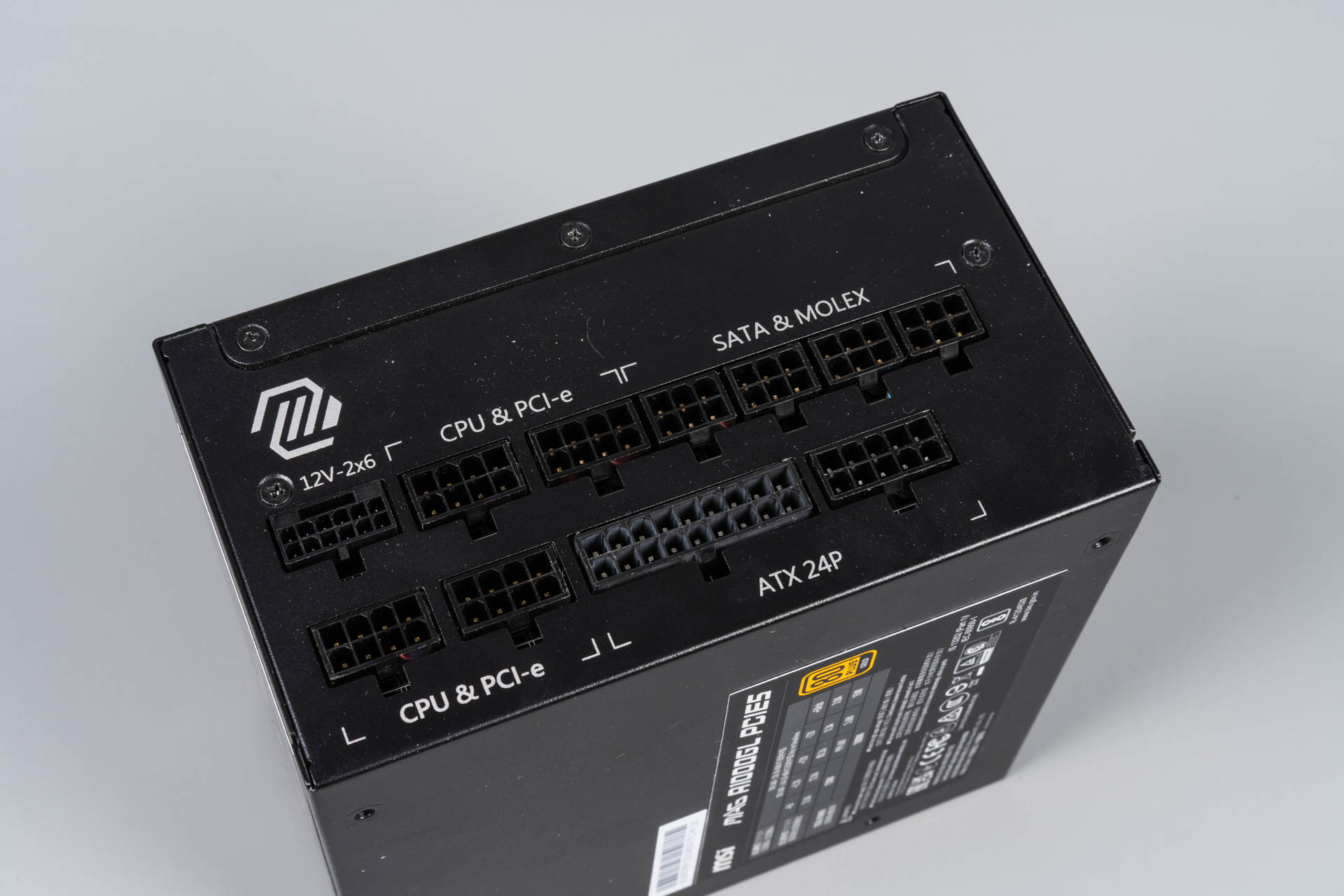

На передней панели маркировка разъемов упрощает подключение кабелей, что особенно актуально для тех, кто может не обладать большими техническими знаниями и боится неправильно подключить кабели питания.

Схемотехника

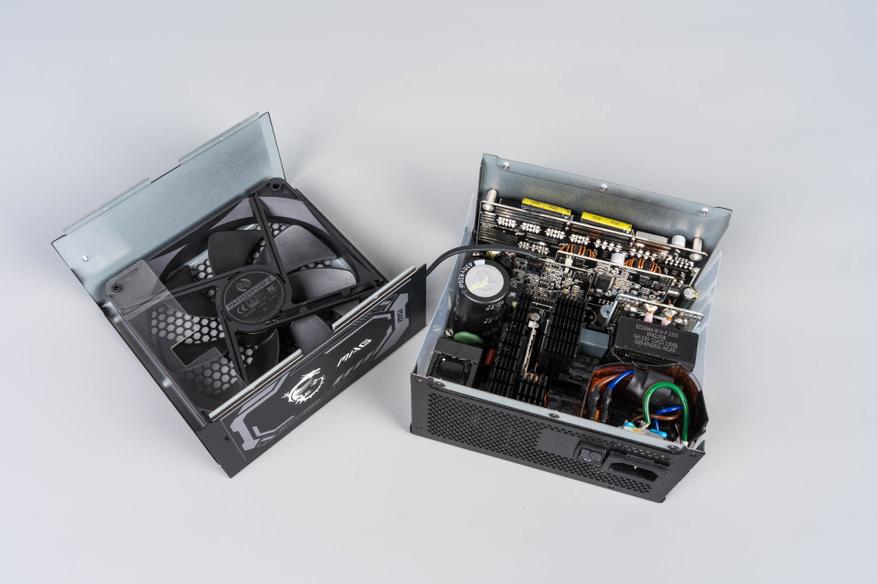

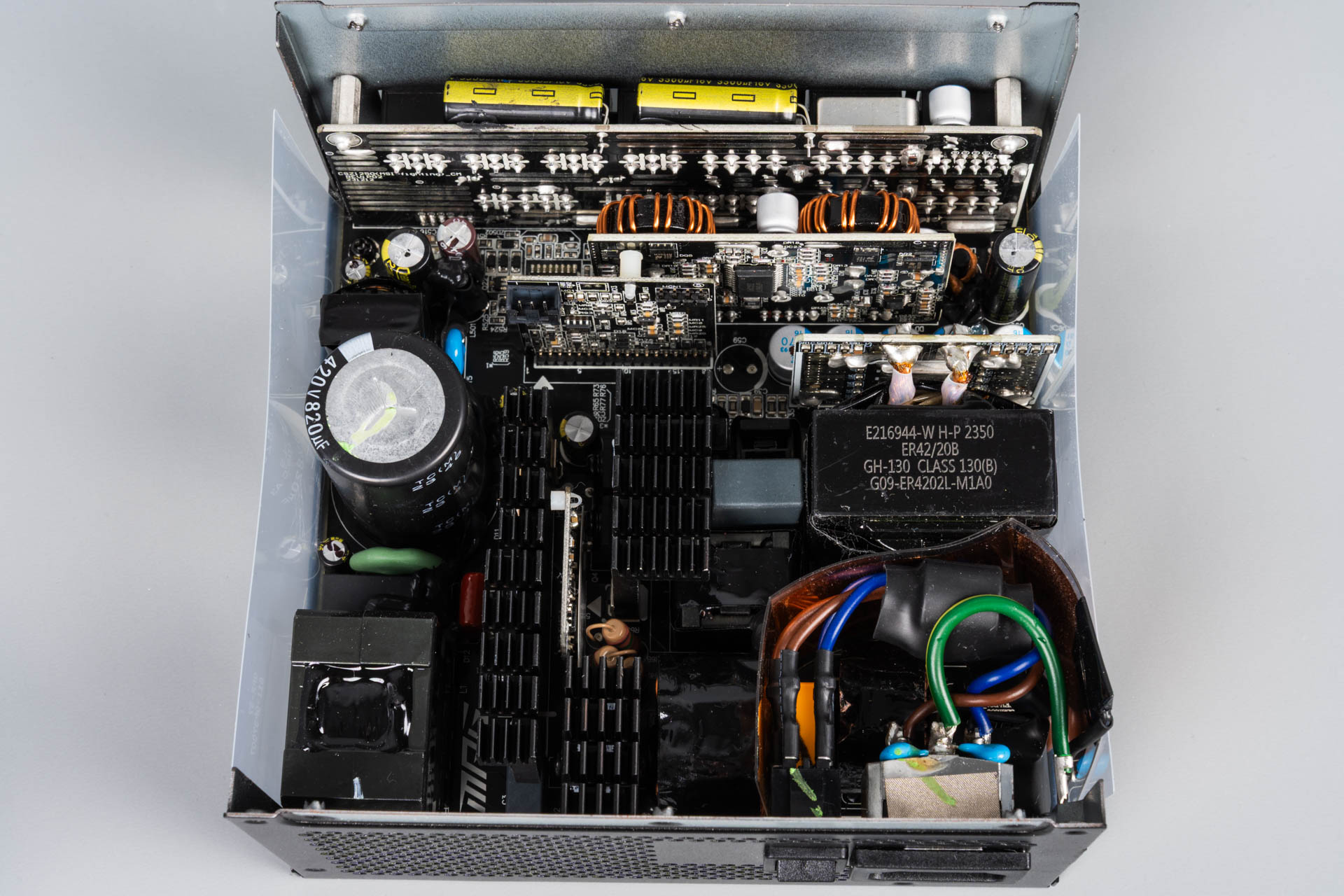

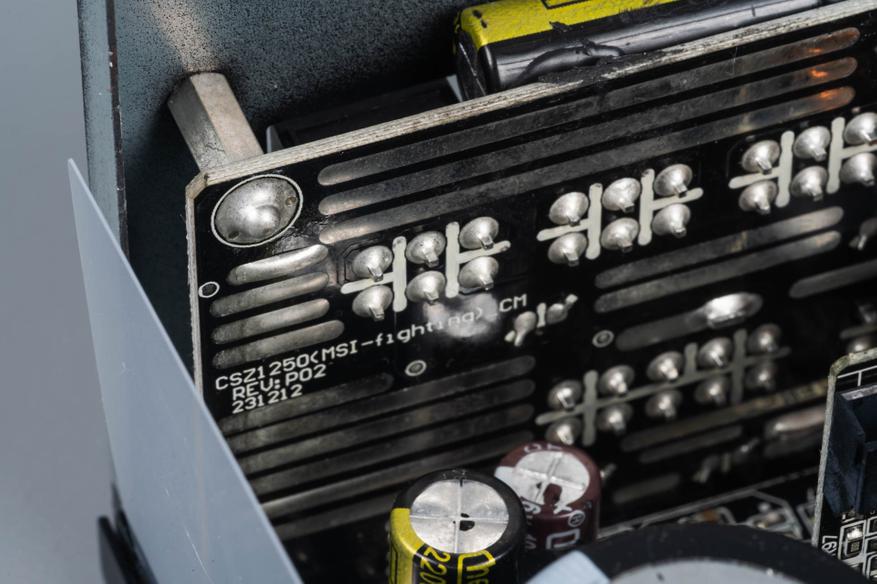

MSI MAG A1000GL PCIE5 построен на платформе CWT CSZ, распространённой среди современных решений стандарта ATX 3.0. Эта базовая архитектура используется и других брендов, что подтверждает её надёжность и адаптивность.

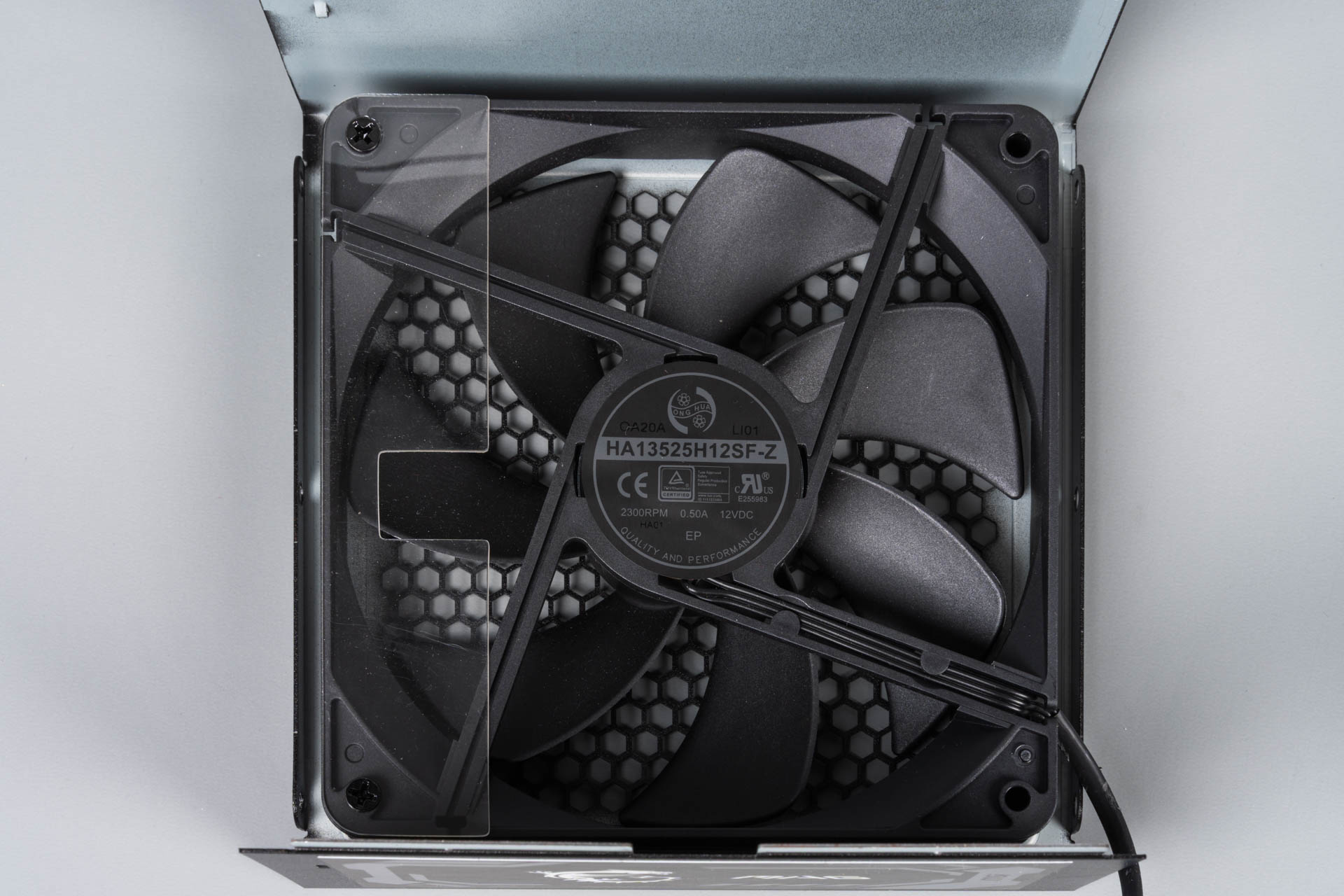

Установленый 135 мм вентилятор от Hong Hua модель HA13525H12SF-Z.

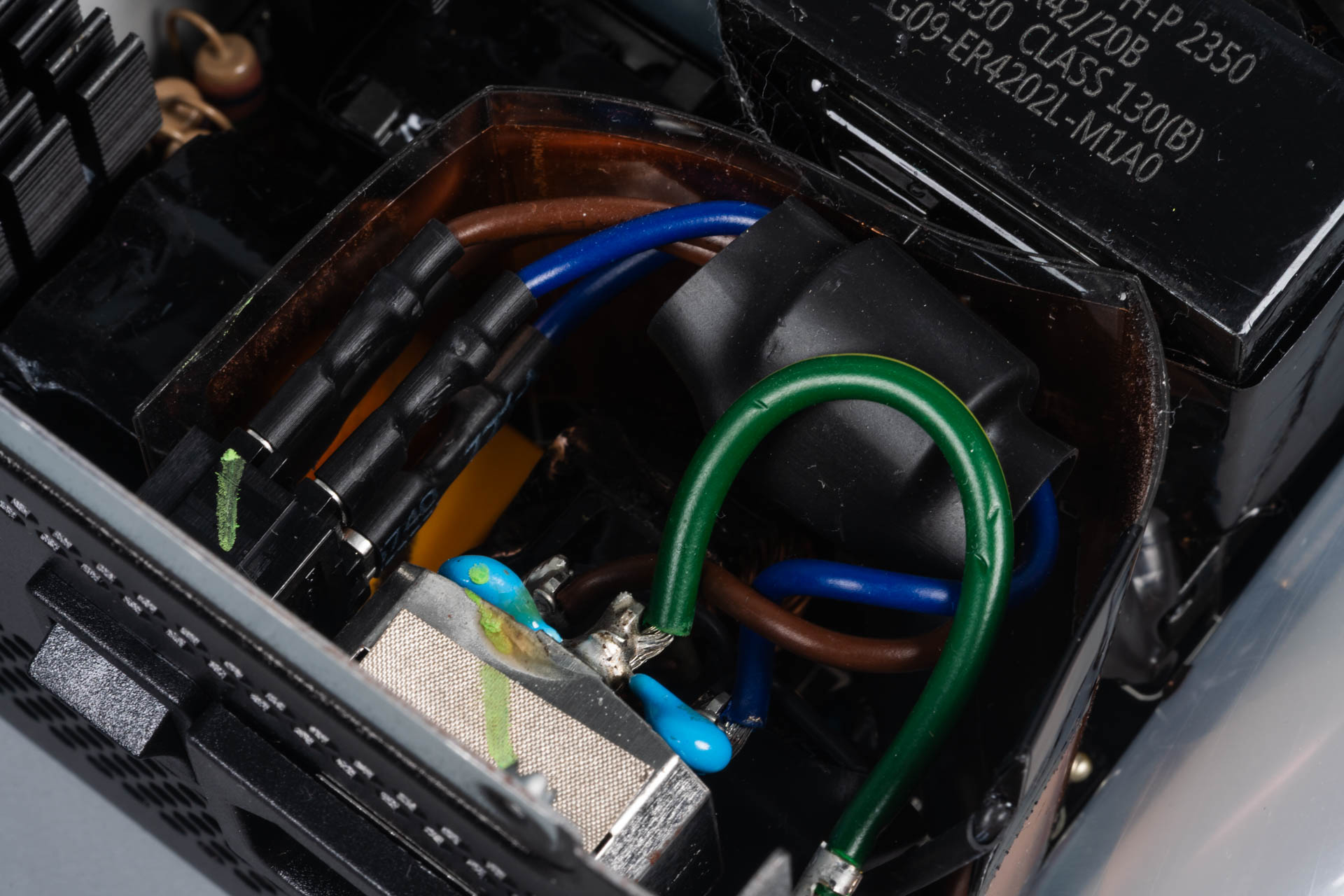

EMI-фильтр включает 4 Y-конденсатора и 2 X-конденсатора для подавления помех.

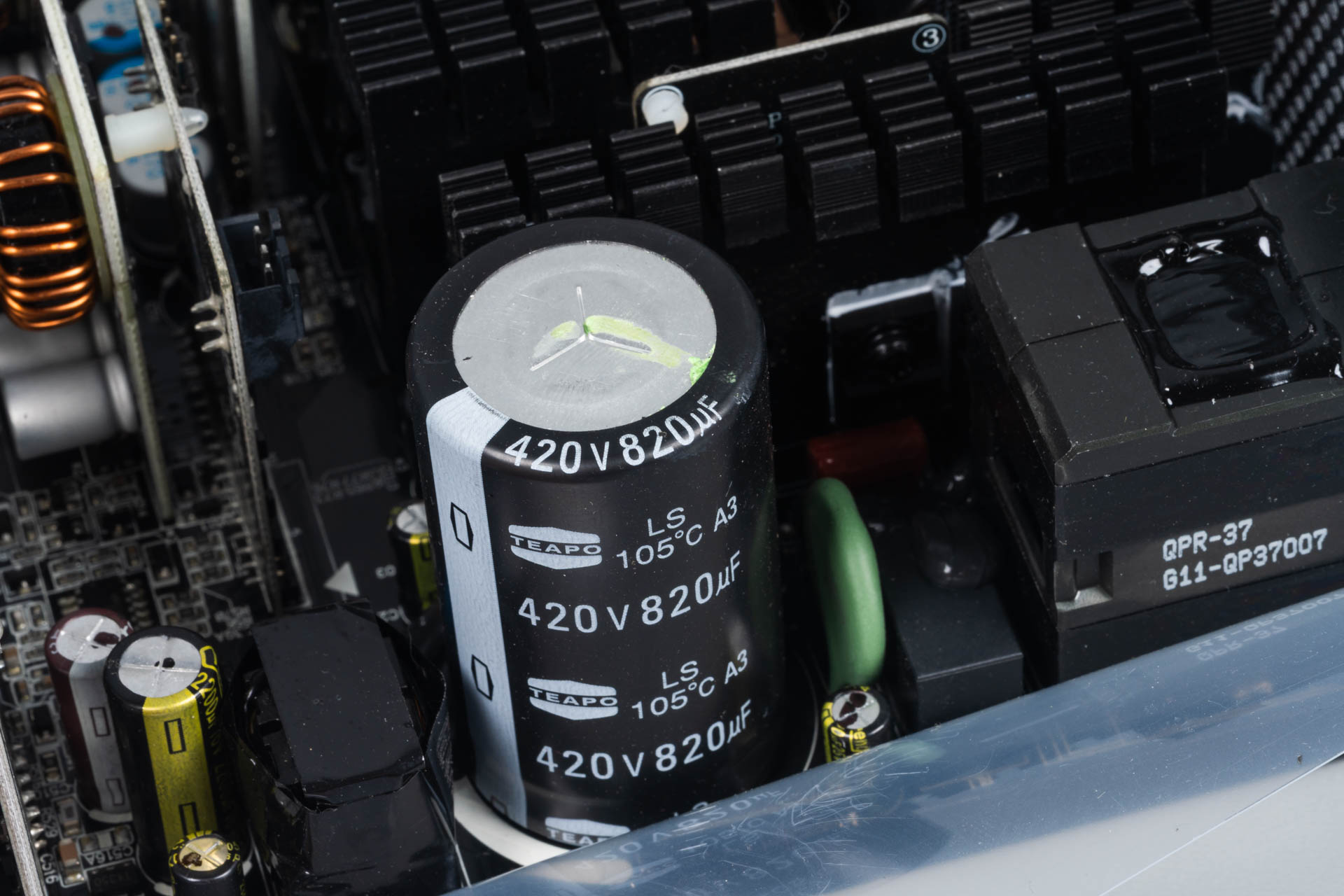

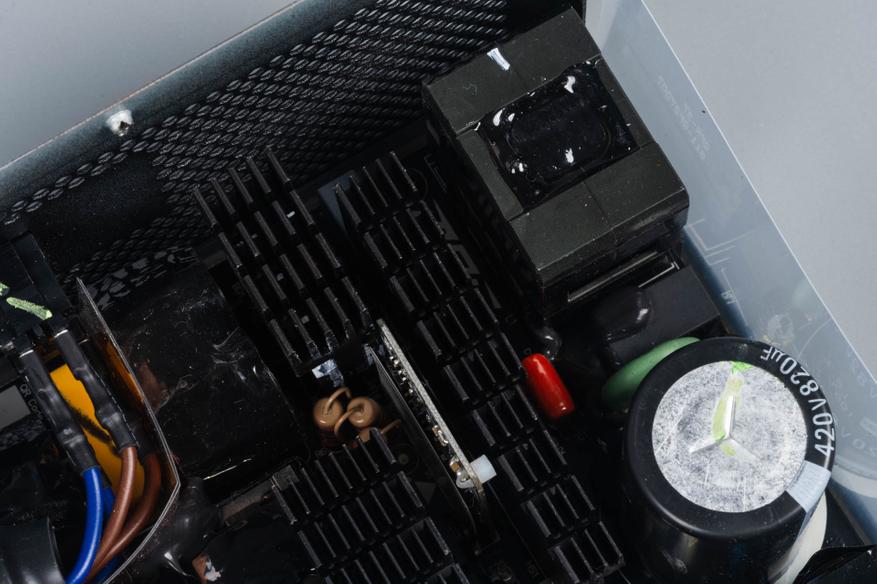

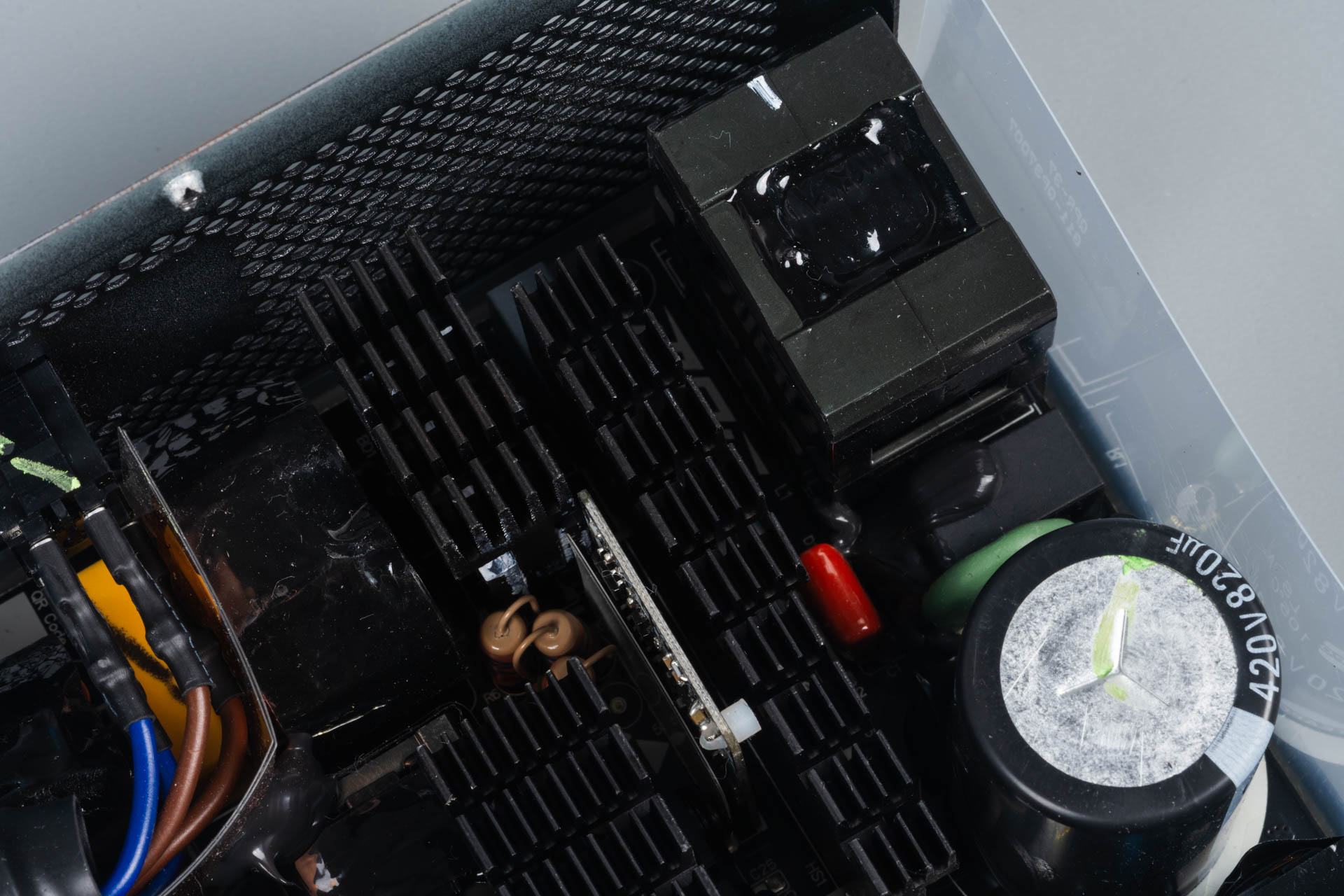

Высоковольтный конденсатор TEAPO ёмкостью 820 мкФ (420 В, 105°C) обеспечивает стабильность входного напряжения.

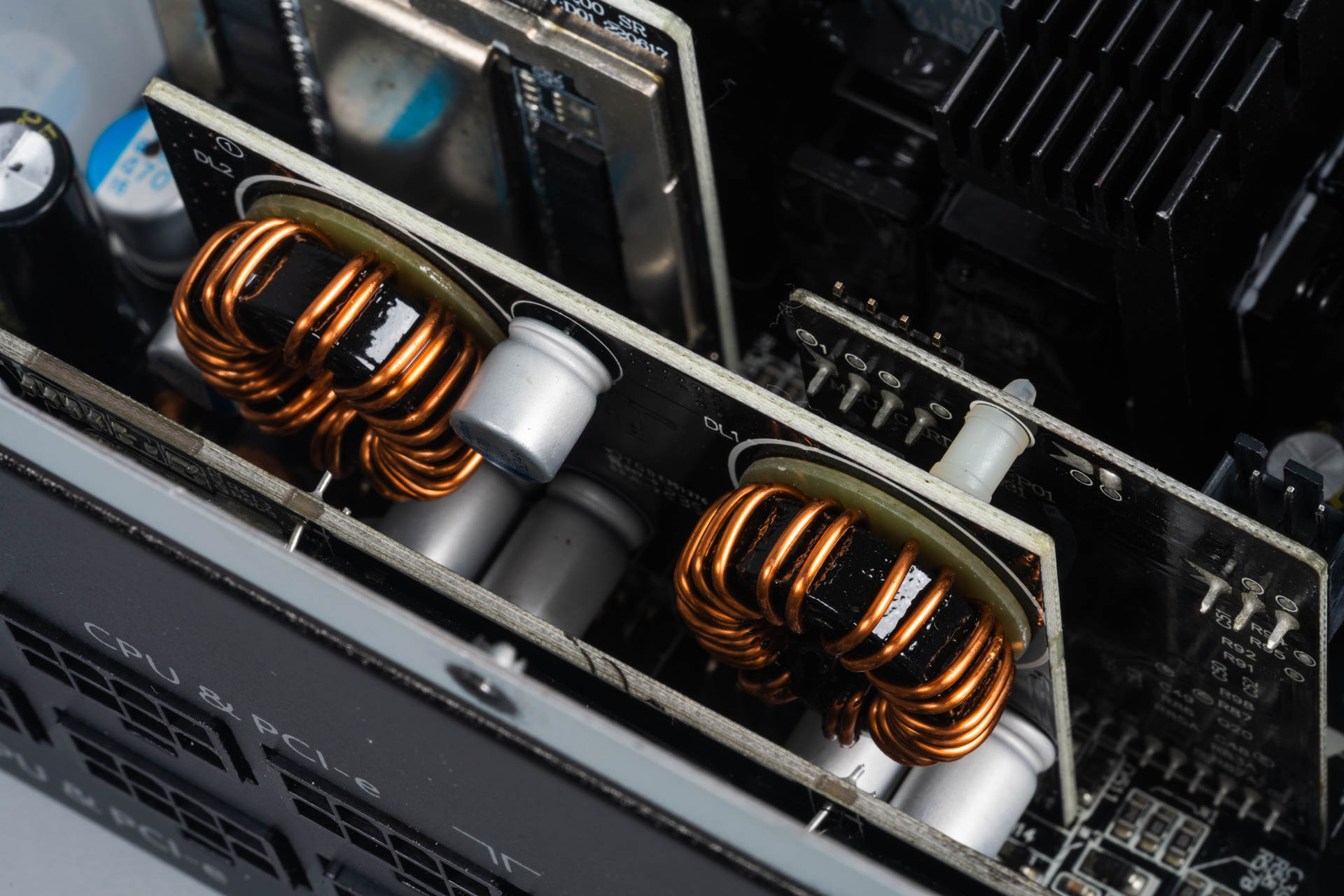

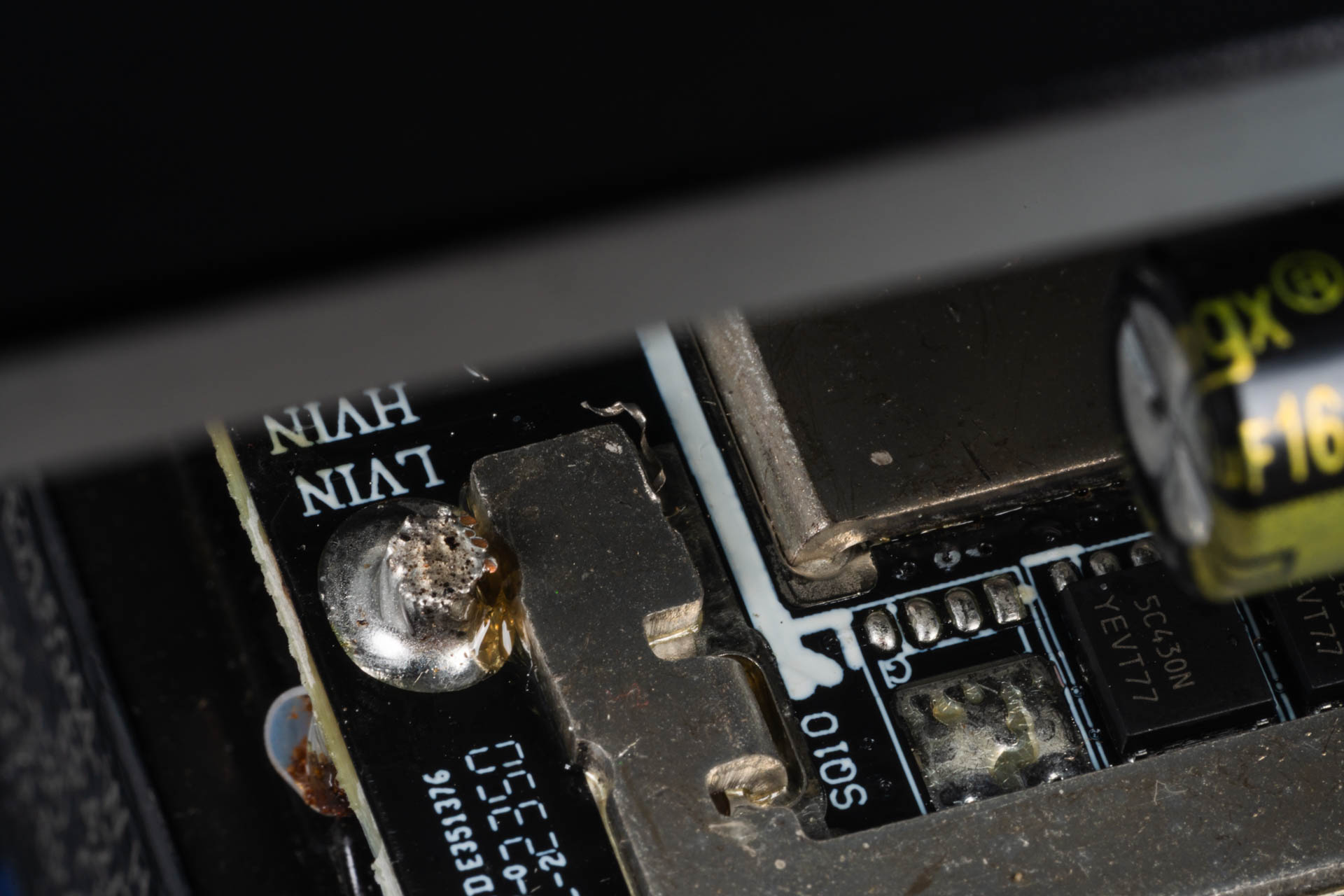

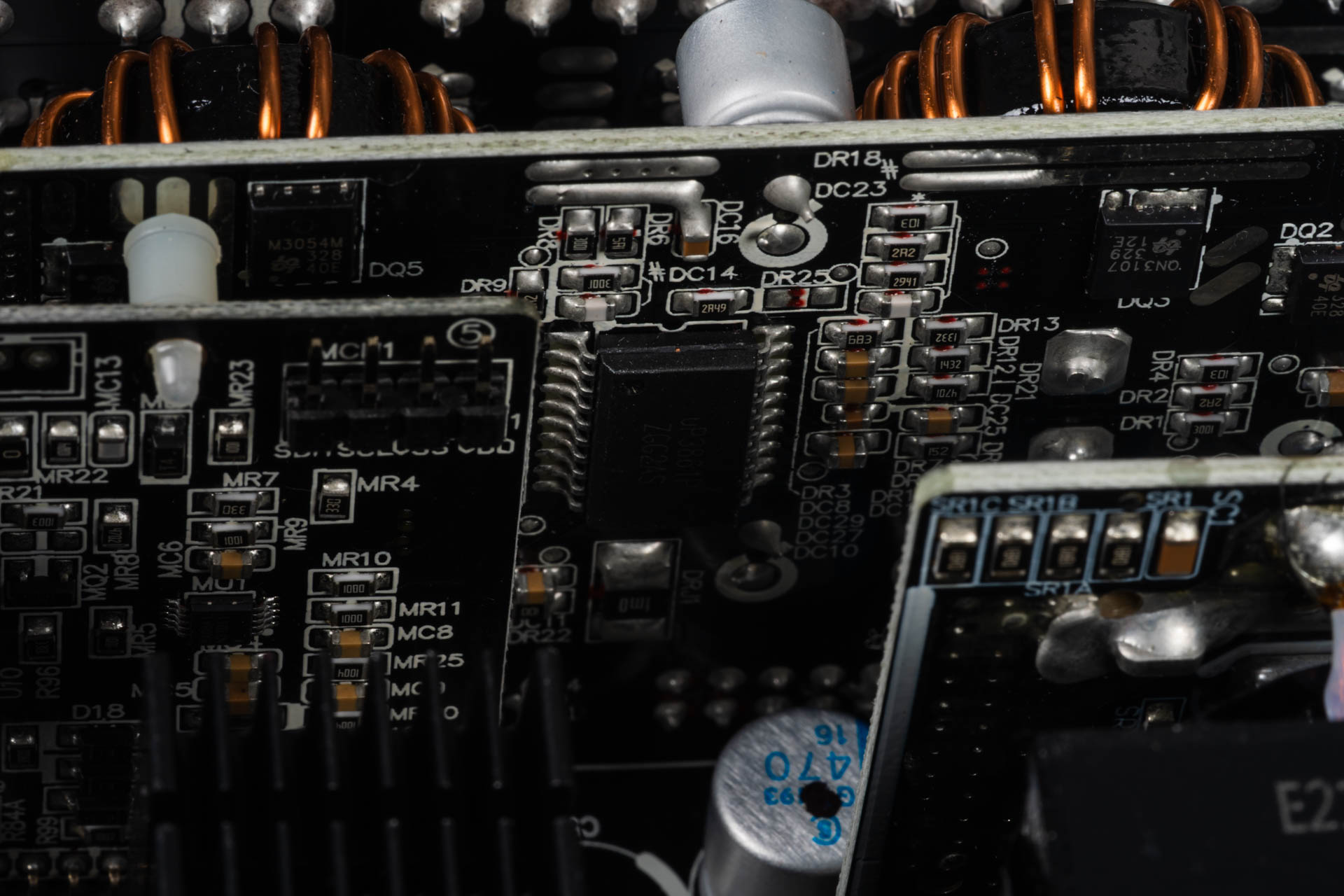

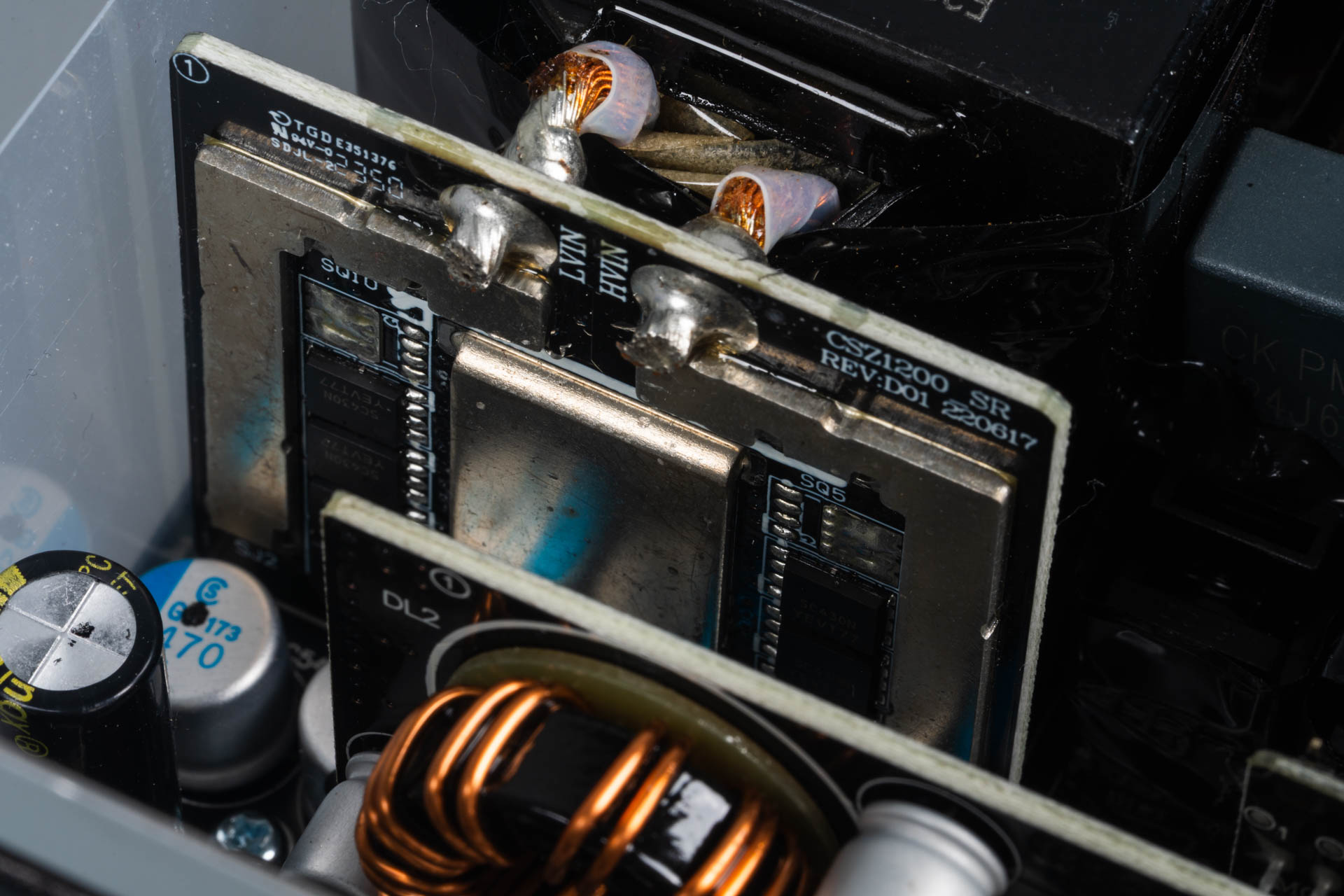

Напряжения 3.3 В и 5 В генерируются через DC-DC преобразователь на микросхеме uP3861P.

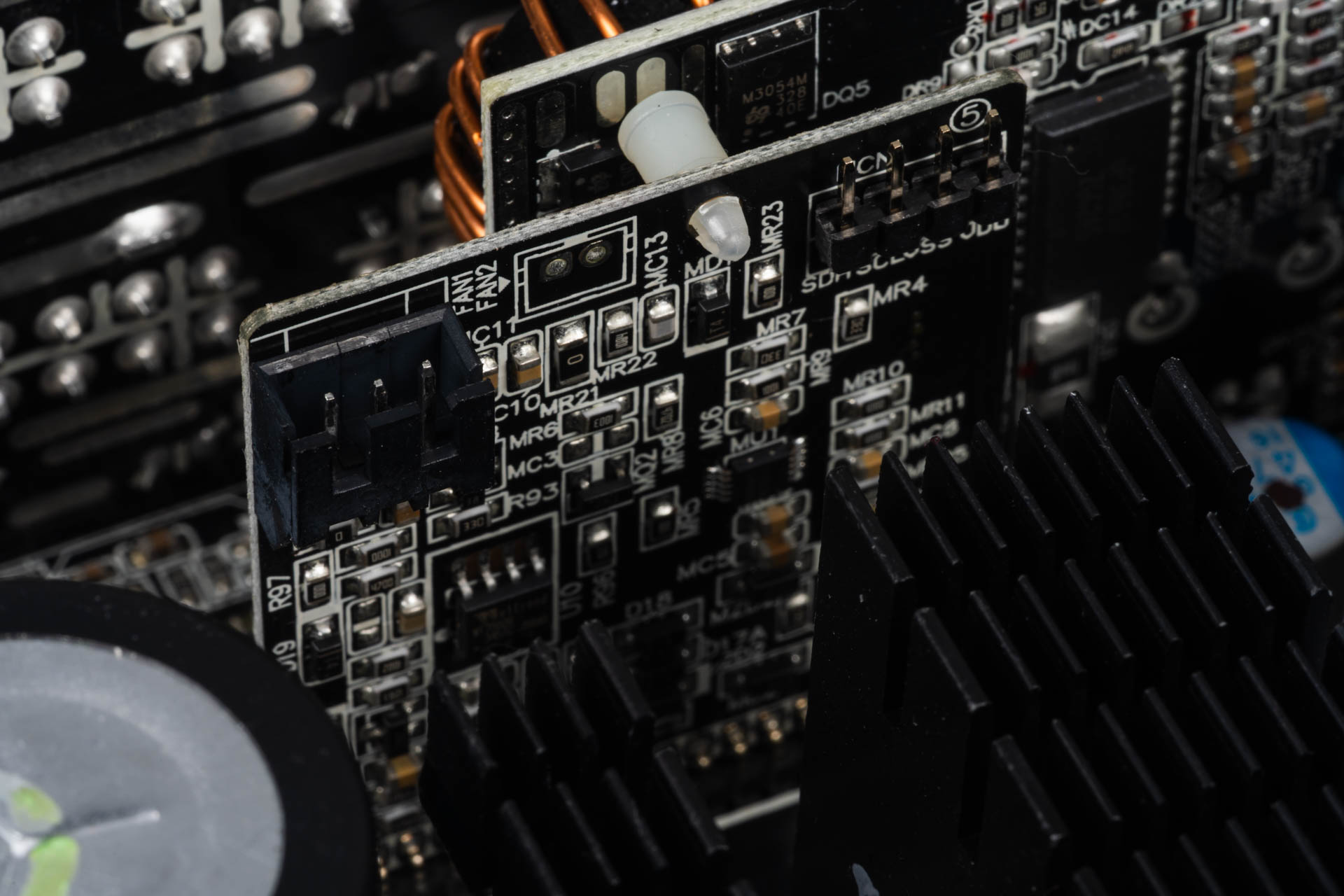

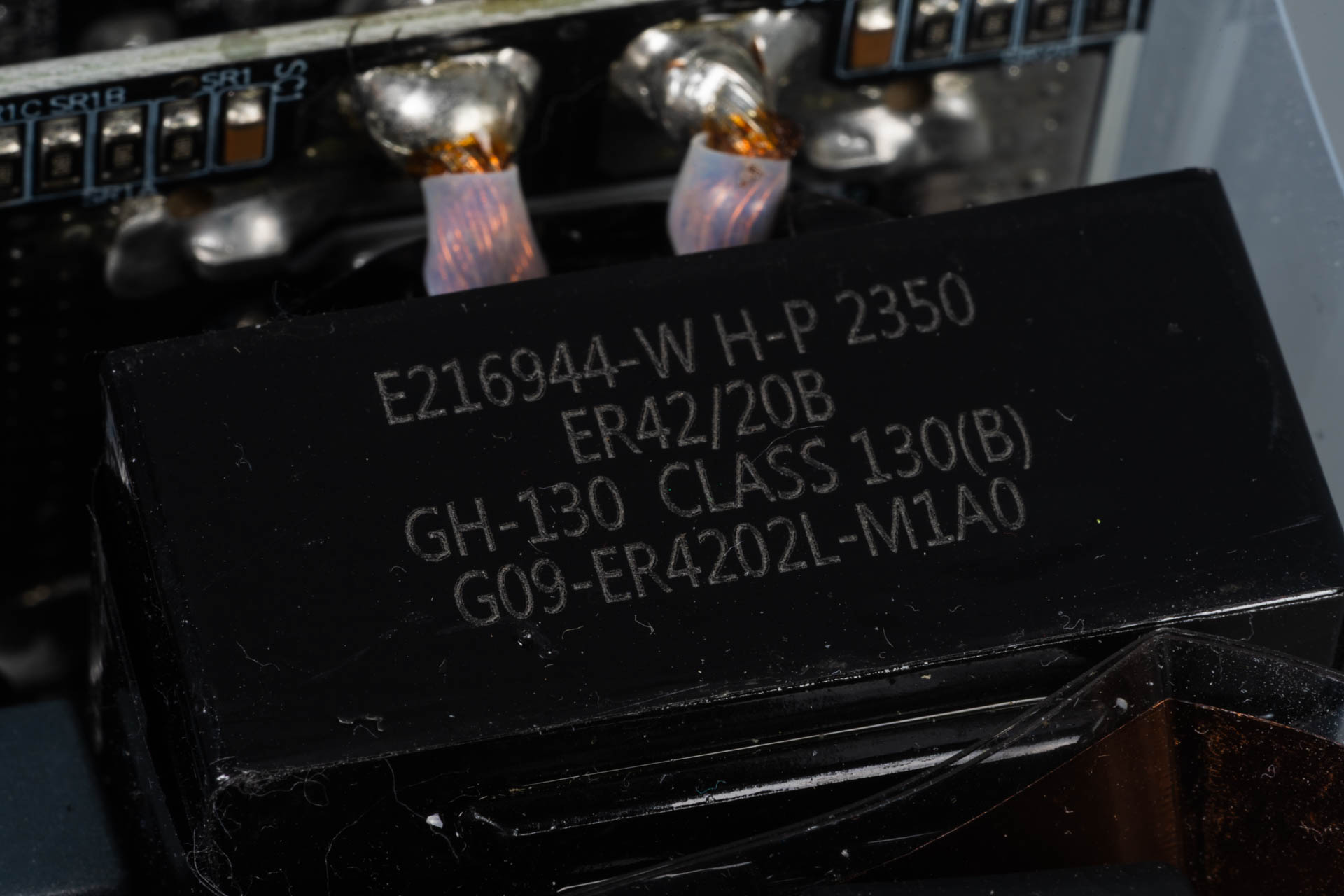

20-амперный трансформатор ER42 и супервайзер Weltrend WT7502 отвечают за мониторинг и защиту системы.

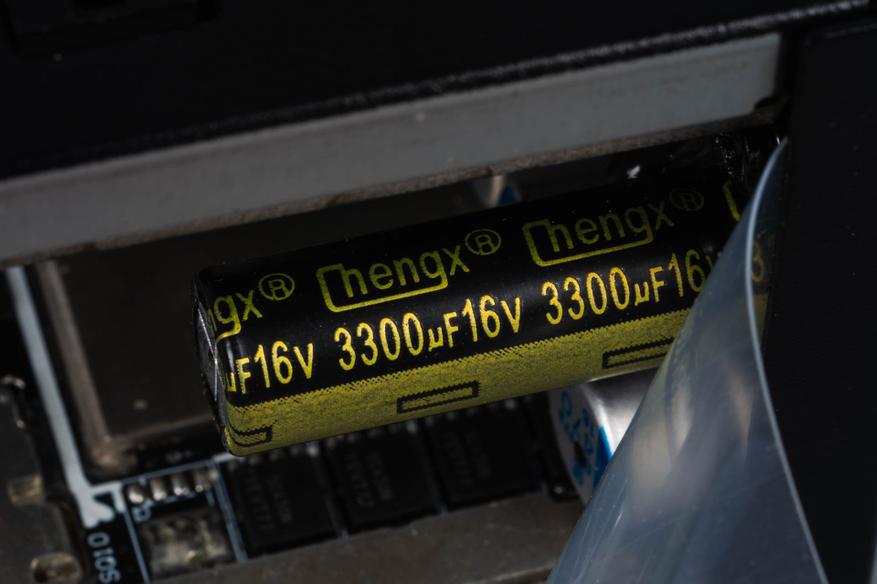

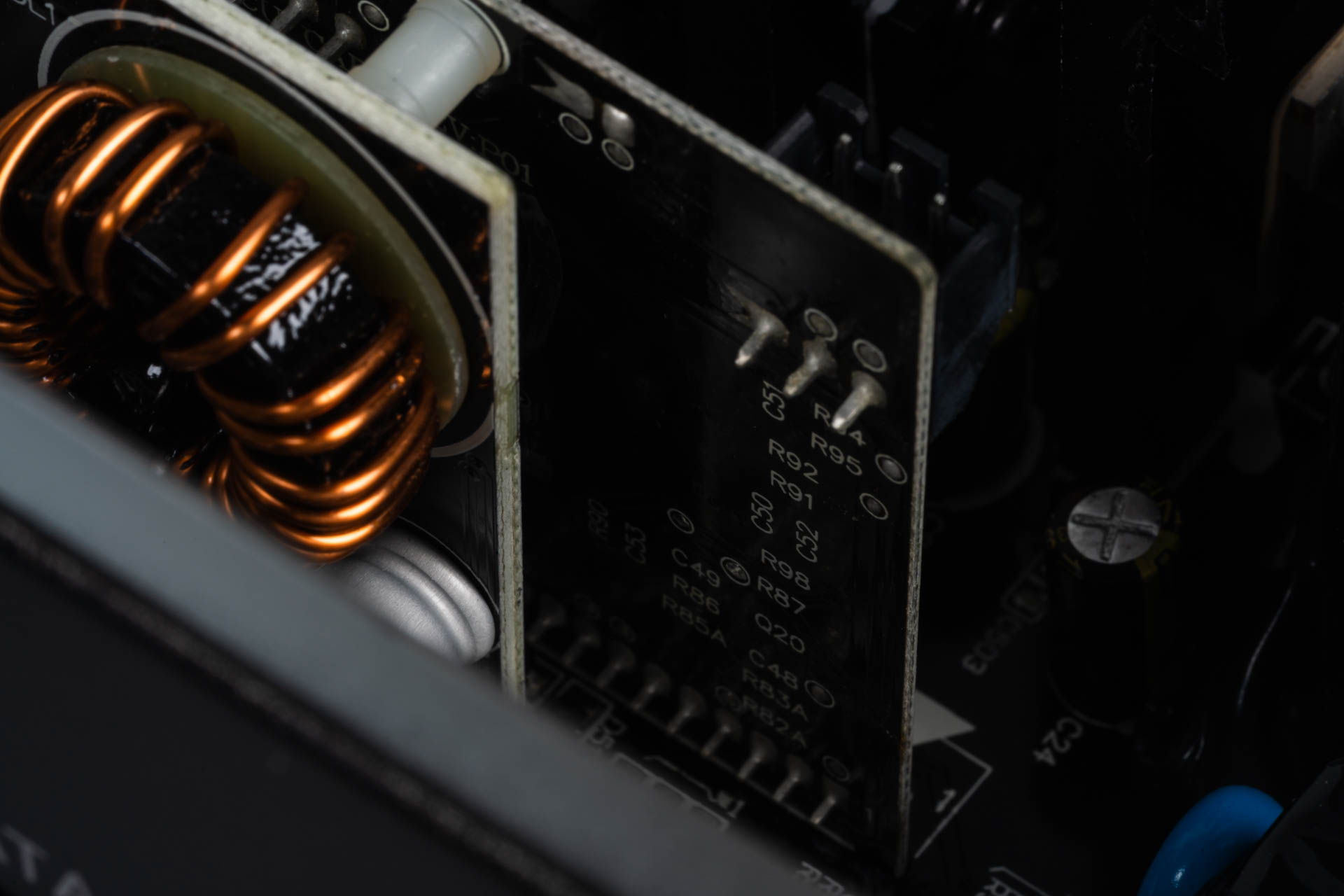

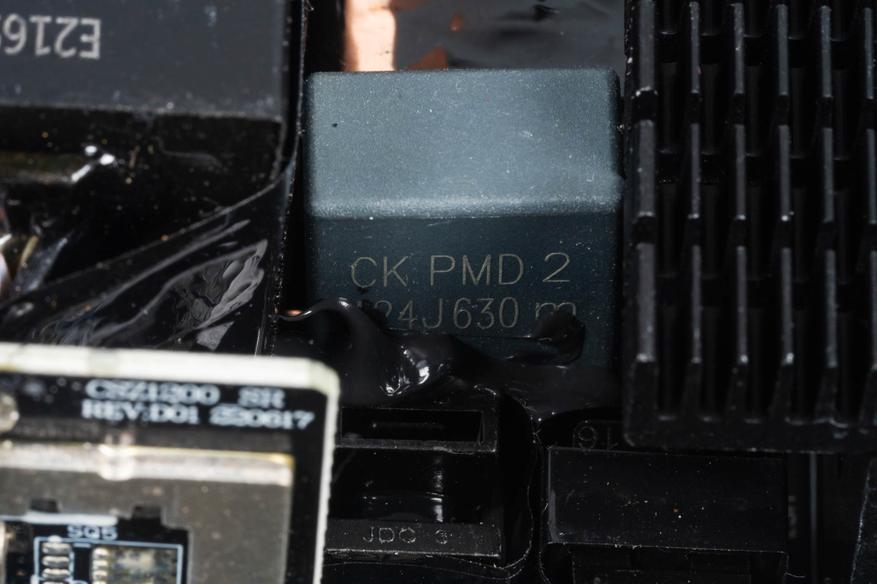

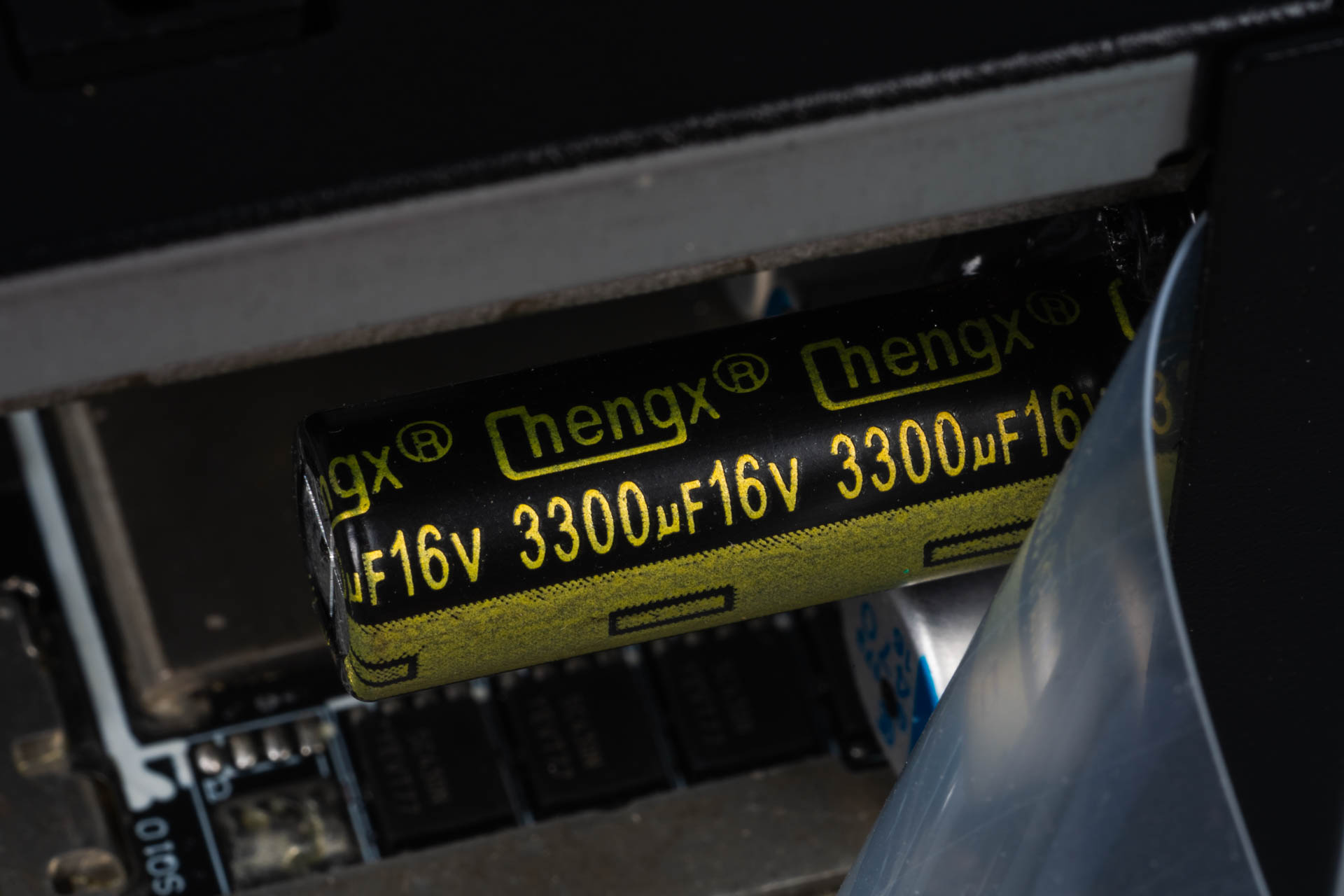

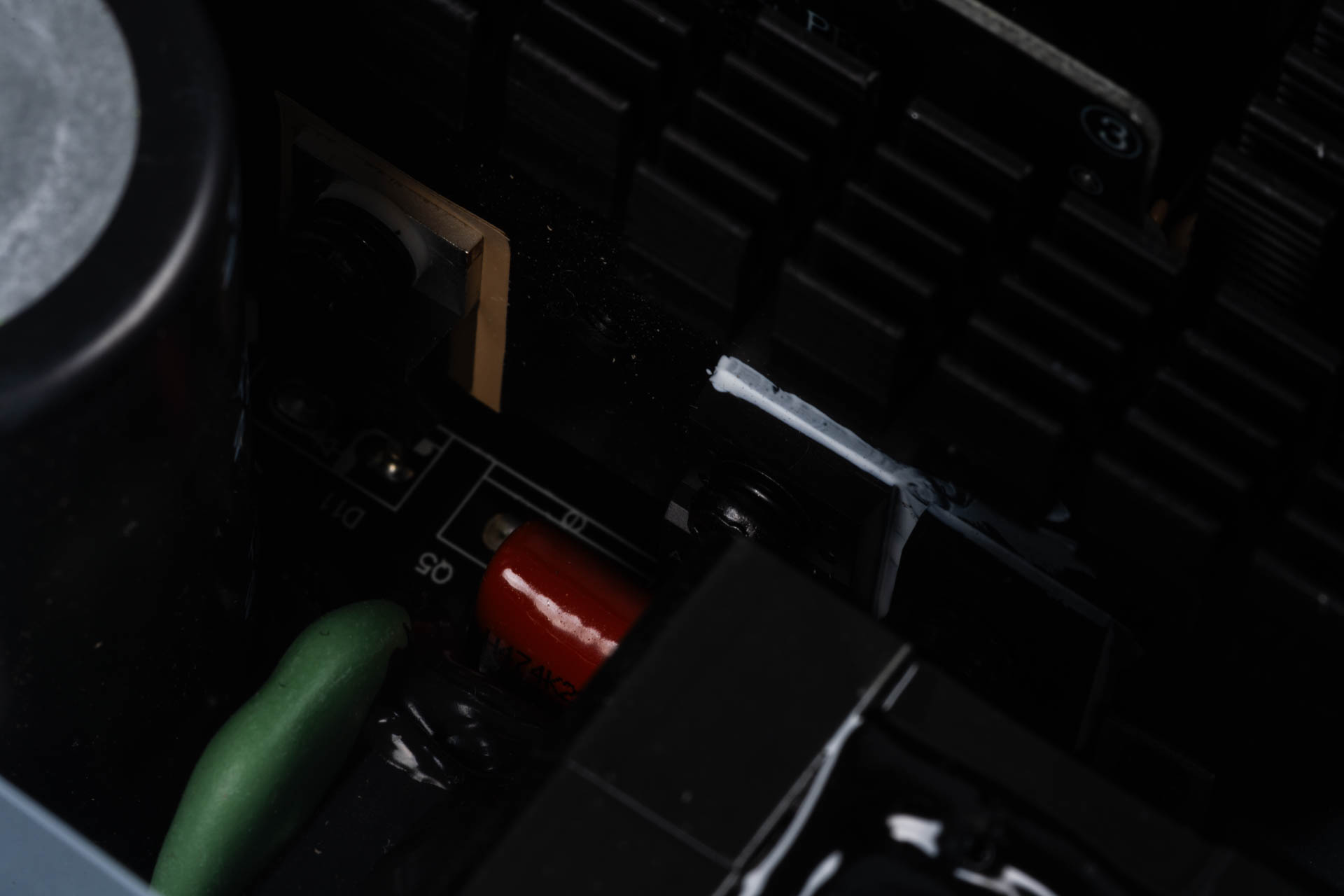

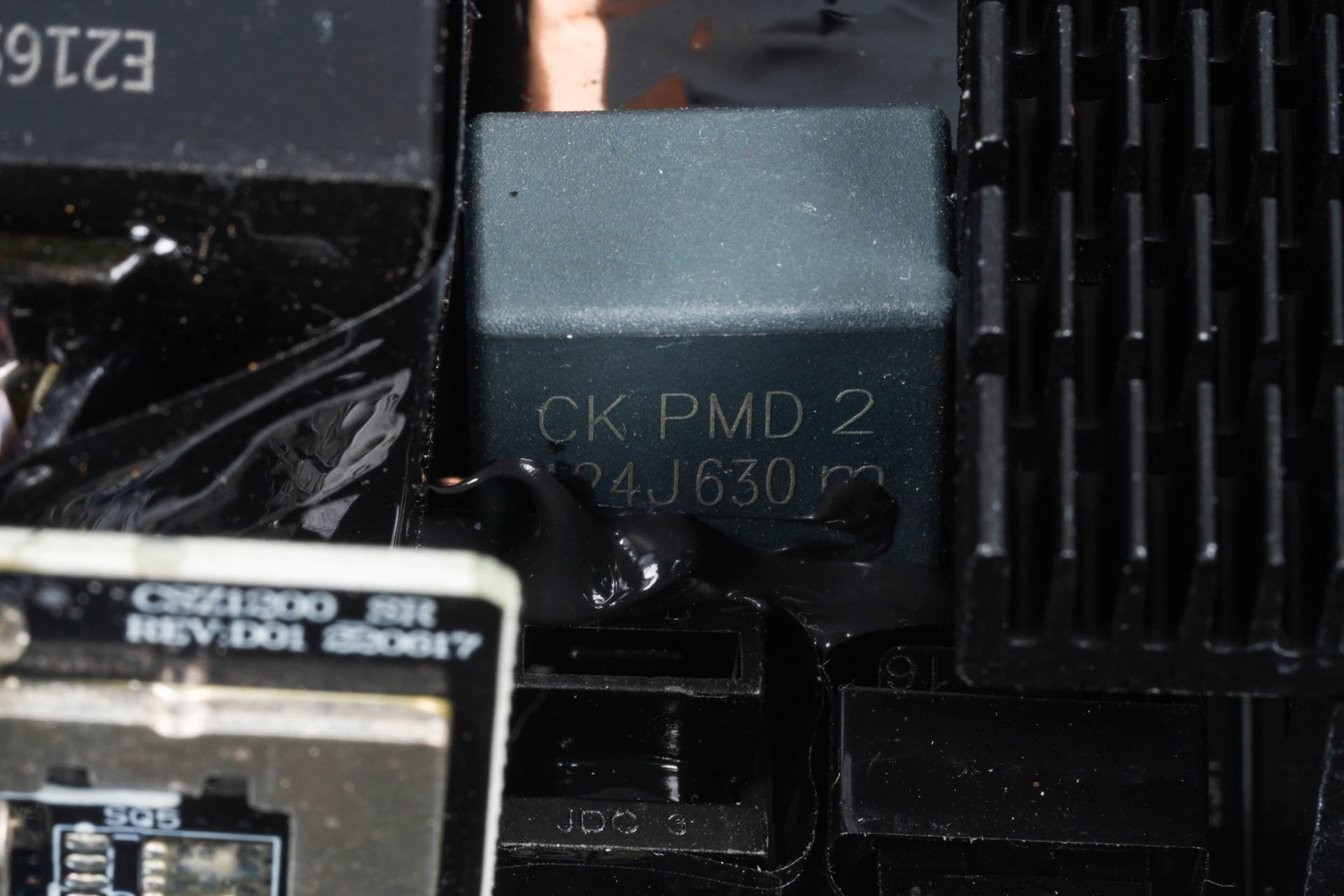

Дополнительные фото

Процесс тестирования

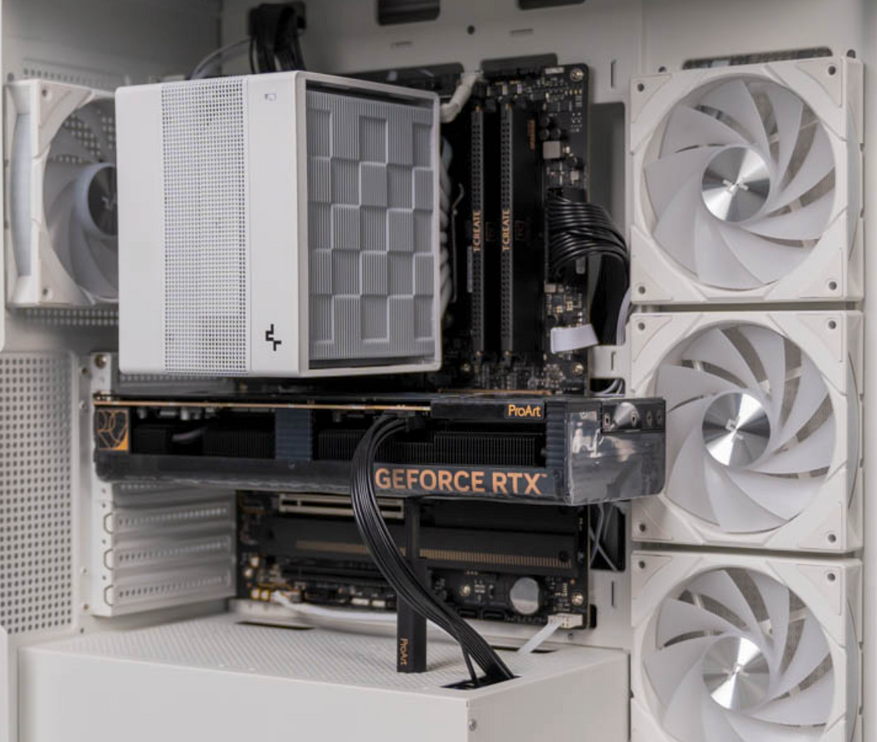

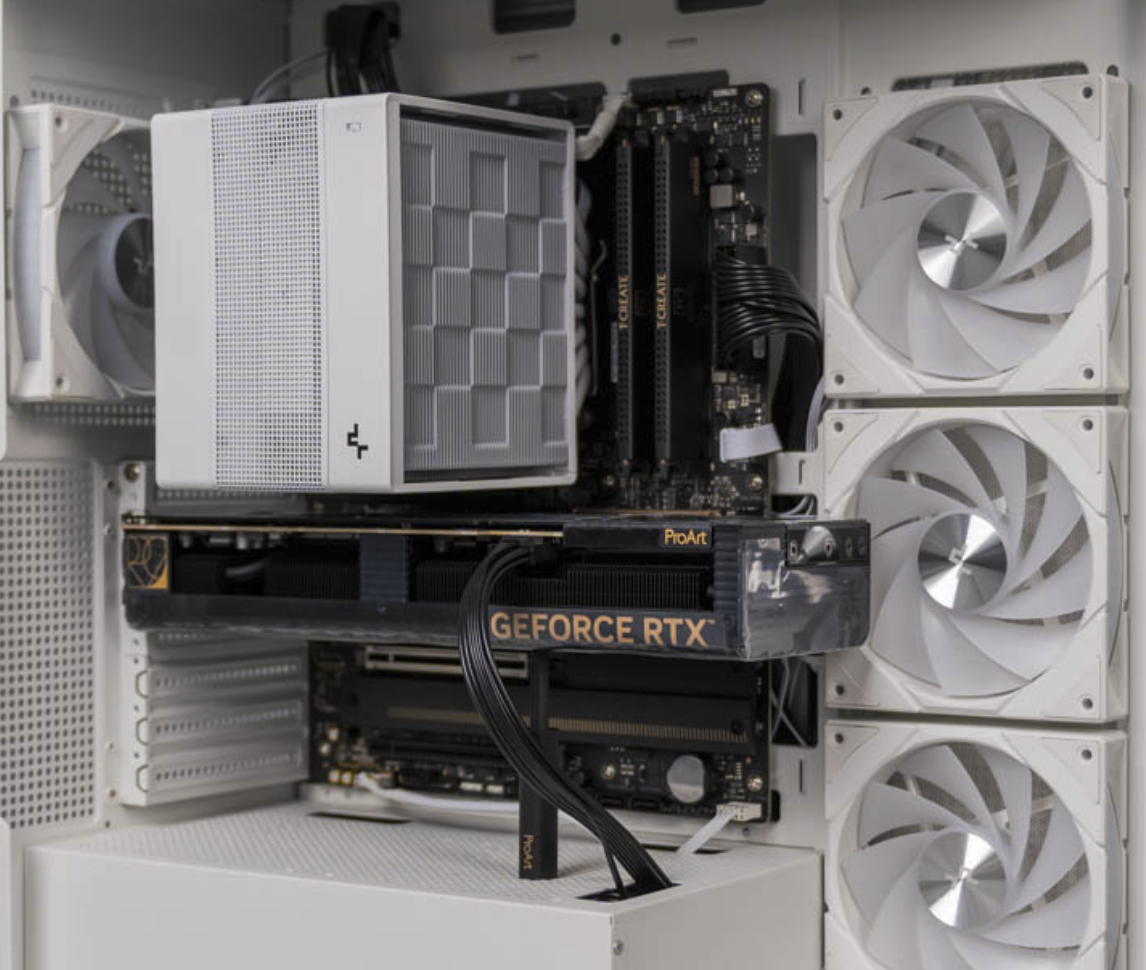

MSI MAG A1000GL PCIE5 подвергался нагрузкам, включая режимы с разгоном компонентов, для оценки стабильности и эффективности. Однако из-за ограничений тестовой системы максимальное энергопотребление не превысило 650 Вт.

Результаты измерений

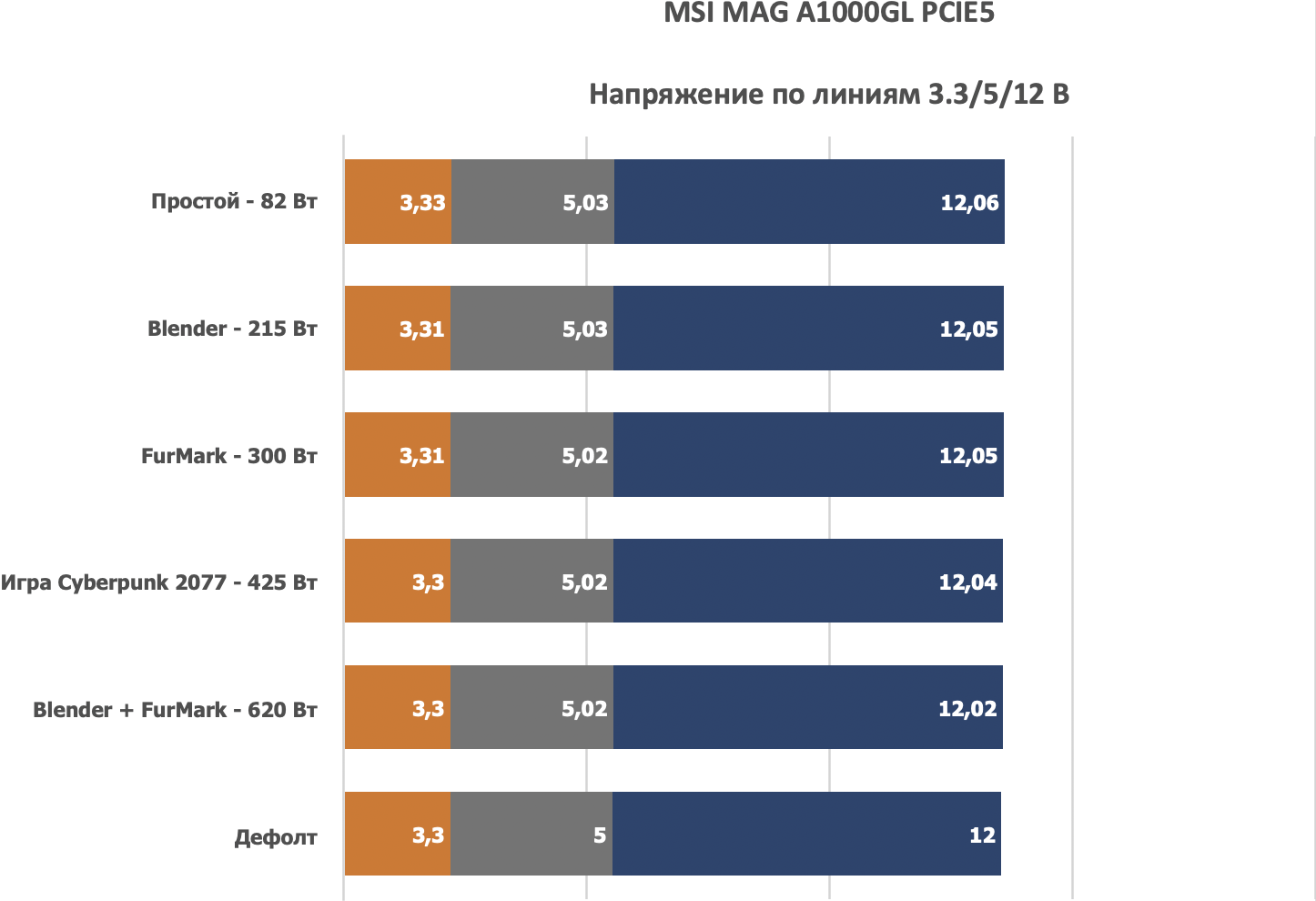

Параметры напряжения по основным линиям (+12 В, +5 В, +3.3 В) оставались в пределах нормы при всех нагрузках, что подтверждает стабильность работы устройства даже в условиях интенсивного использования.

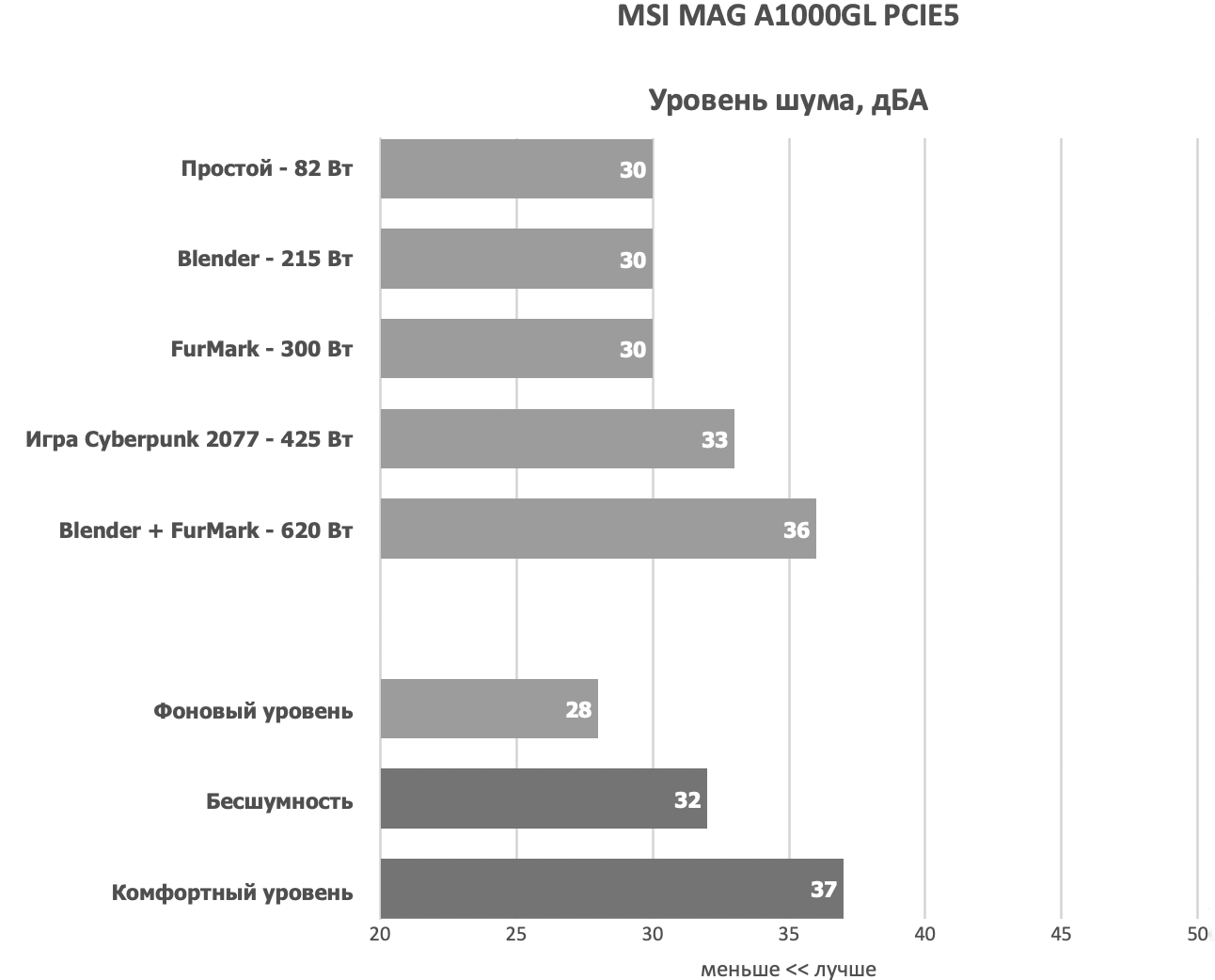

В режиме простоя вентилятор вращается со скоростью 700-800 об/мин, обеспечивая практически бесшумную работу. При нагрузке 620 Вт скорость увеличивается до 1200-1400 об/мин. Уровень шума, зафиксированный с помощью приложения шумомер, остаётся умеренным и не вызывает дискомфорта.

Выводы

MSI MAG A1000GL PCIE5 демонстрирует надёжность и достаточный запас мощности для систем высокого класса. Отсутствие полупассивного режима не становится недостатком благодаря тихой работе вентилятора как на низких, так и на высоких оборотах. Данный блок питания подойдет для сборок, где приоритетом являются стабильность и баланс между производительностью и акустическим комфортом.
