Обзор многофункционального сетевого кабельного тестера FNIRSI LPM-10A

Это устройство предназначено для тестирования кабелей локальной сети и телефонии. Основных функций восемь, причём некоторые из них ещё несколько лет назад казались невозможными.

Основные возможности:

• Тест проводов кабеля (в том числе подключённого другим концом к активно работающему порту);
• Измерение длины кабеля без подключения второго конца;
• Тест контакта проводов в разъёме без подключения второго конца;
• Тест соединения с активным портом;
• Тест скорости соединения;
• Тест POE;
• Бесконтактный поиск кабеля (трекинг);
• Бесконтактный поиск проводки под напряжением (NCV);
• Фонарик.

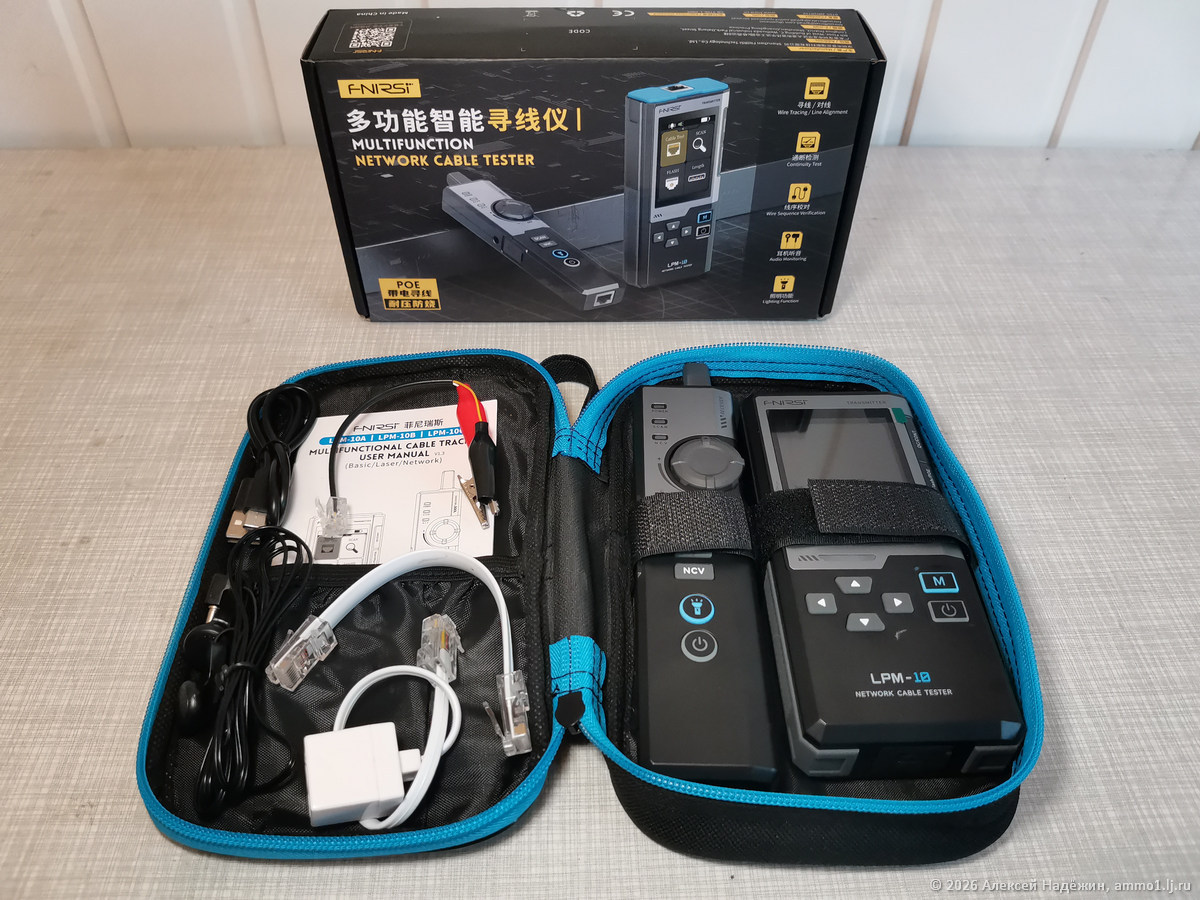

В комплекте основное устройство, приёмник-трекер-фонарик, адаптер телефонного кабеля RJ11/12, адаптер для теста розеток RJ45, адаптер для трекинга проводов без разъёмов, наушники, зарядный кабель USB — Type C, инструкция, мягкий чехол.

Основное устройство и приёмник питаются от литиевых аккумуляторов, заряжаются через порты Type C, скрытые за резиновыми заглушками.

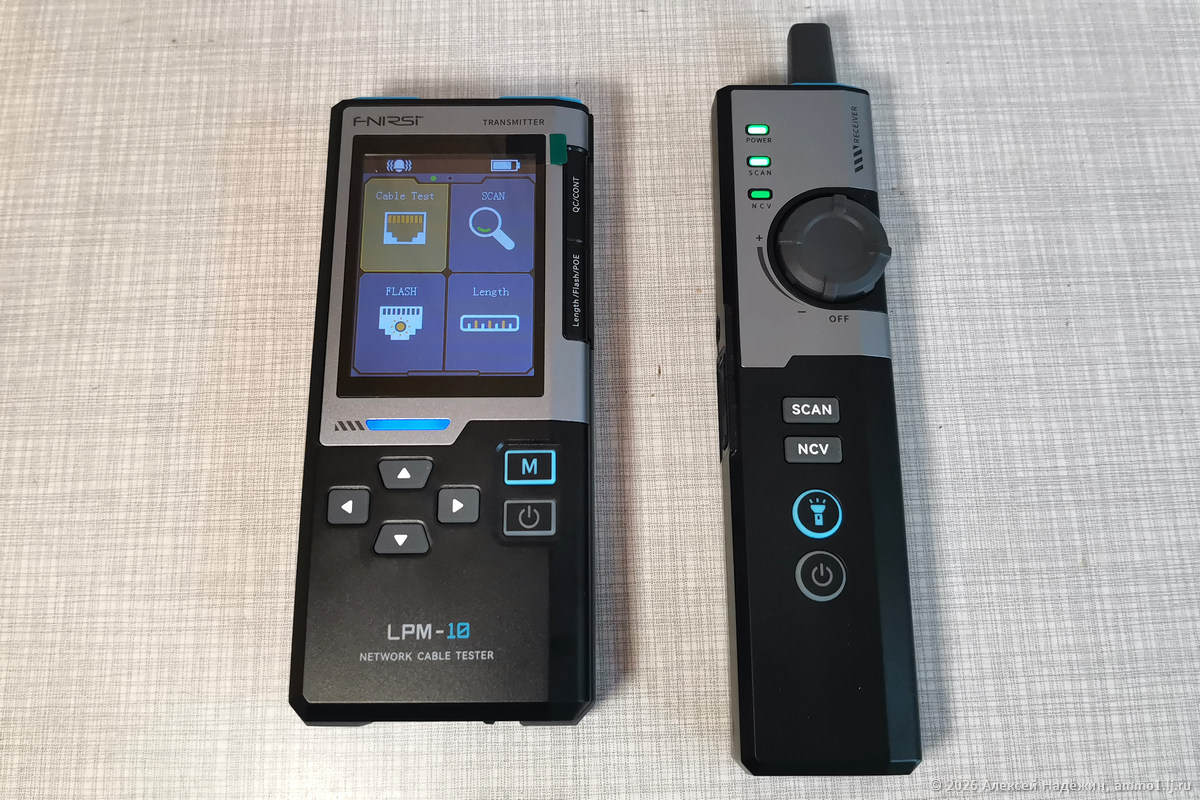

Экран 2.4-дюймовый цветной, под экраном многоцветная светодиодная полоса. Управление осуществляется через меню с помощью шести кнопок.

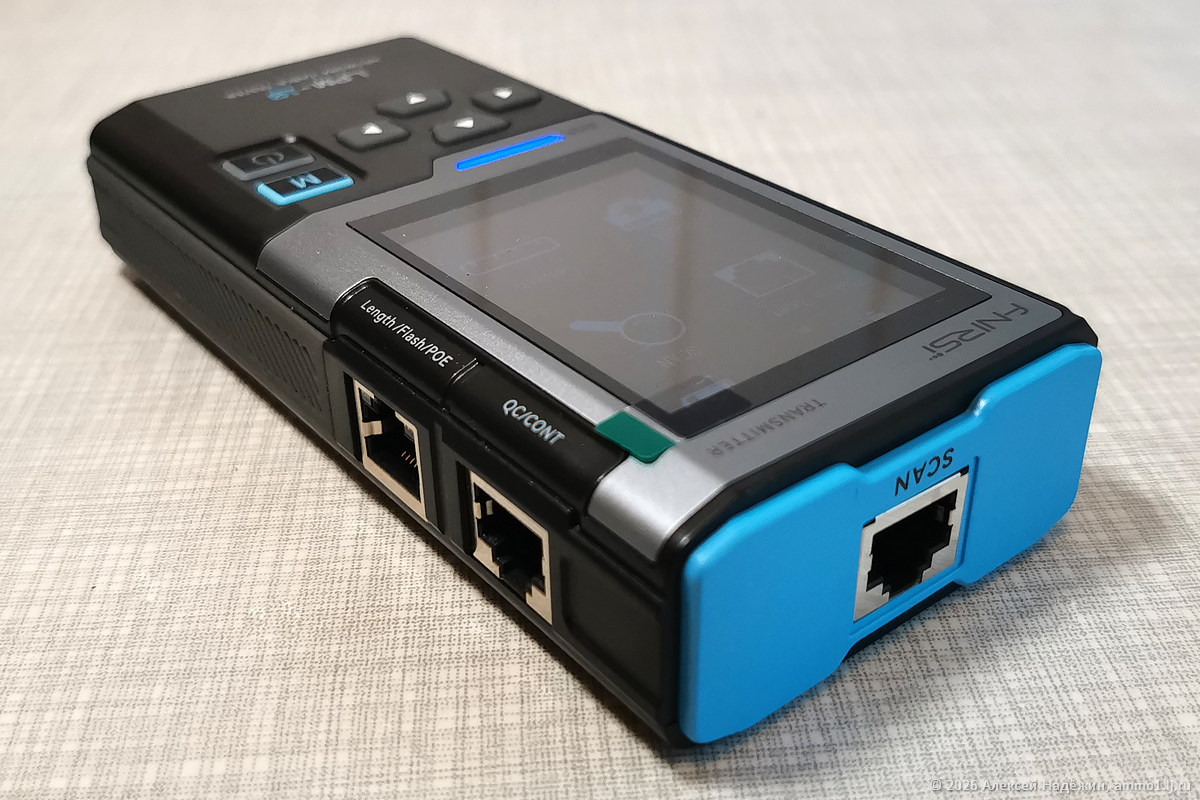

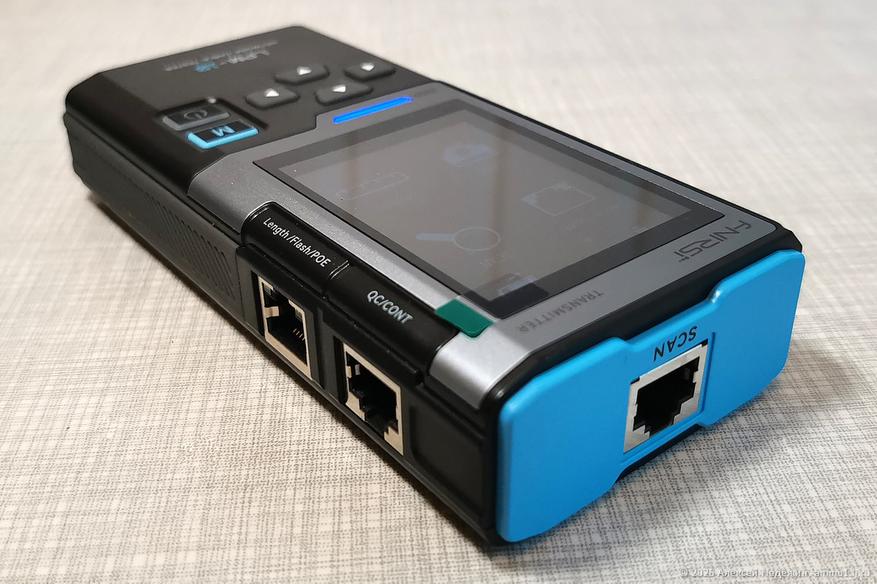

Основное устройство имеет три разъёма RJ45, во время каждого теста на экране показывается, в какой разъём подключать кабель.

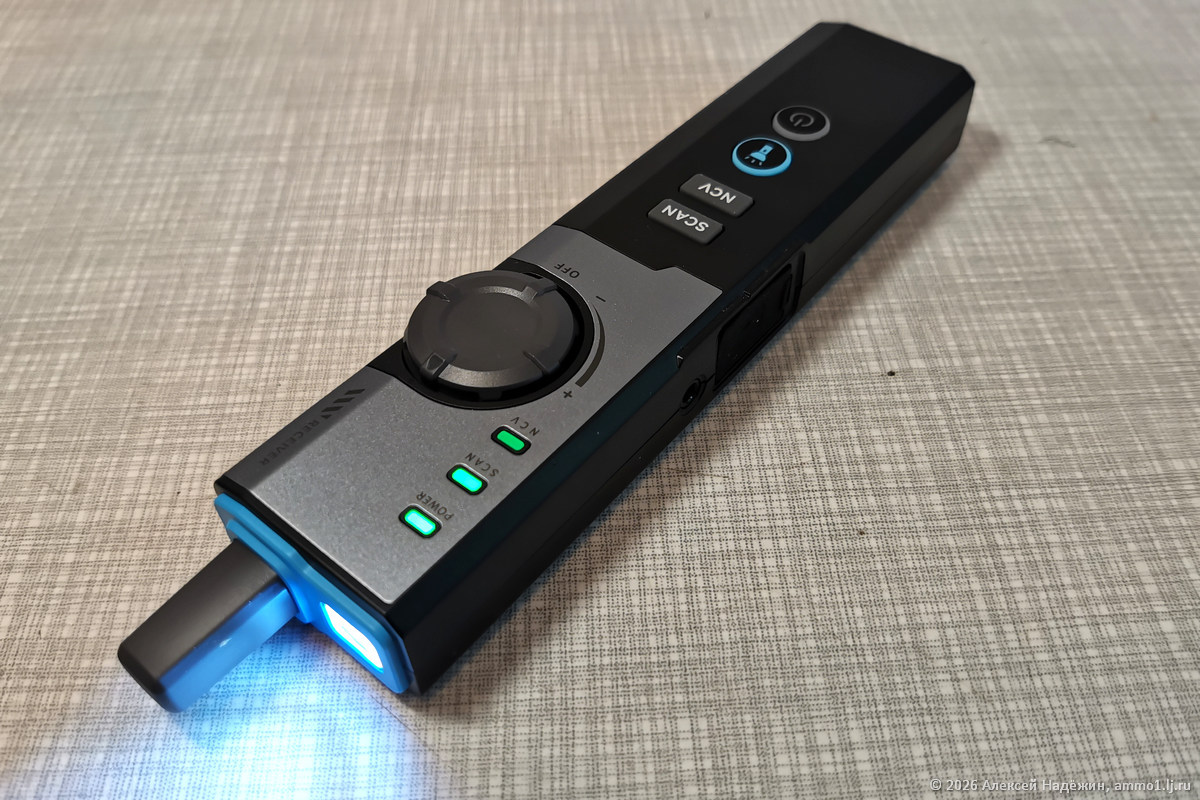

У приёмника три светодиода, четыре кнопки и вращающаяся ручка регулировки чувствительности. На нижнем торце разъём RJ45, на вернем фонарик и антенна. Слева — разъём для наушников.

Для обычного кабельного теста приёмник включать не нужно, его включение потребуется для трекинга (поиска проложенного кабеля), поиска скрытой проводки (NCV) и включения фонарика.

Кратко расскажу о функциях тестера.

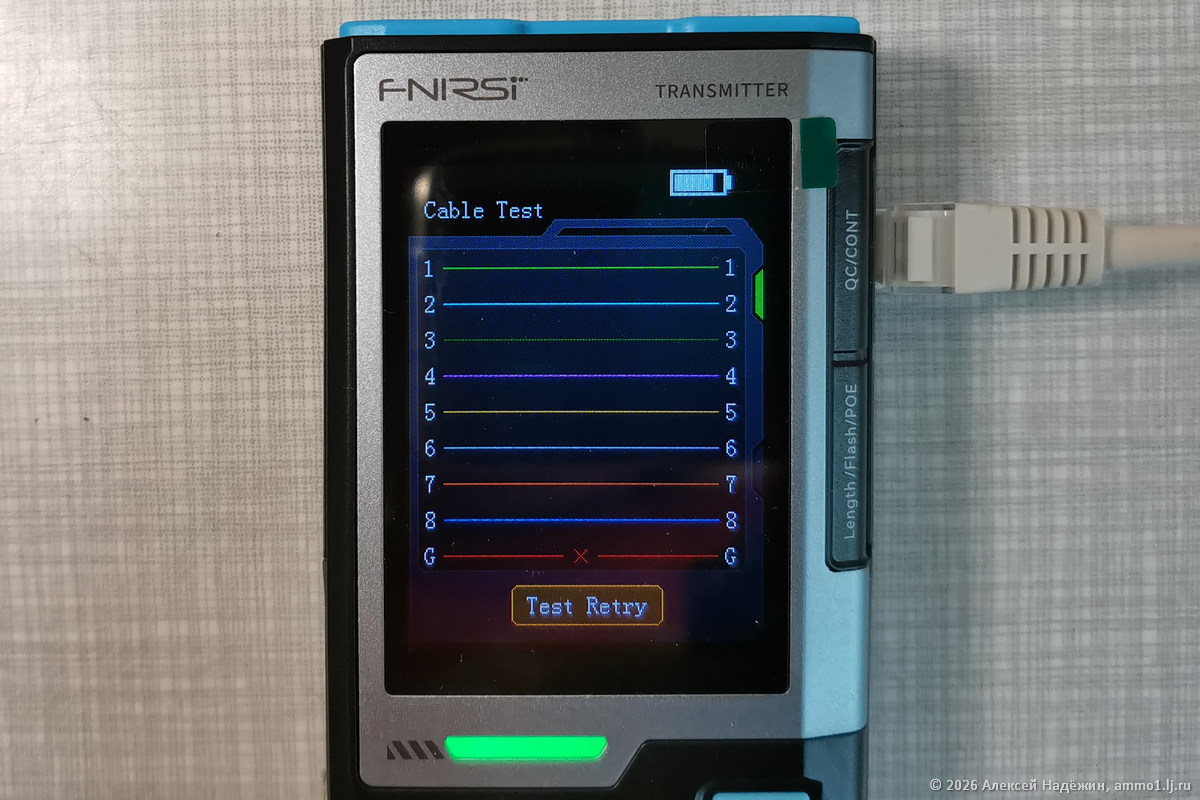

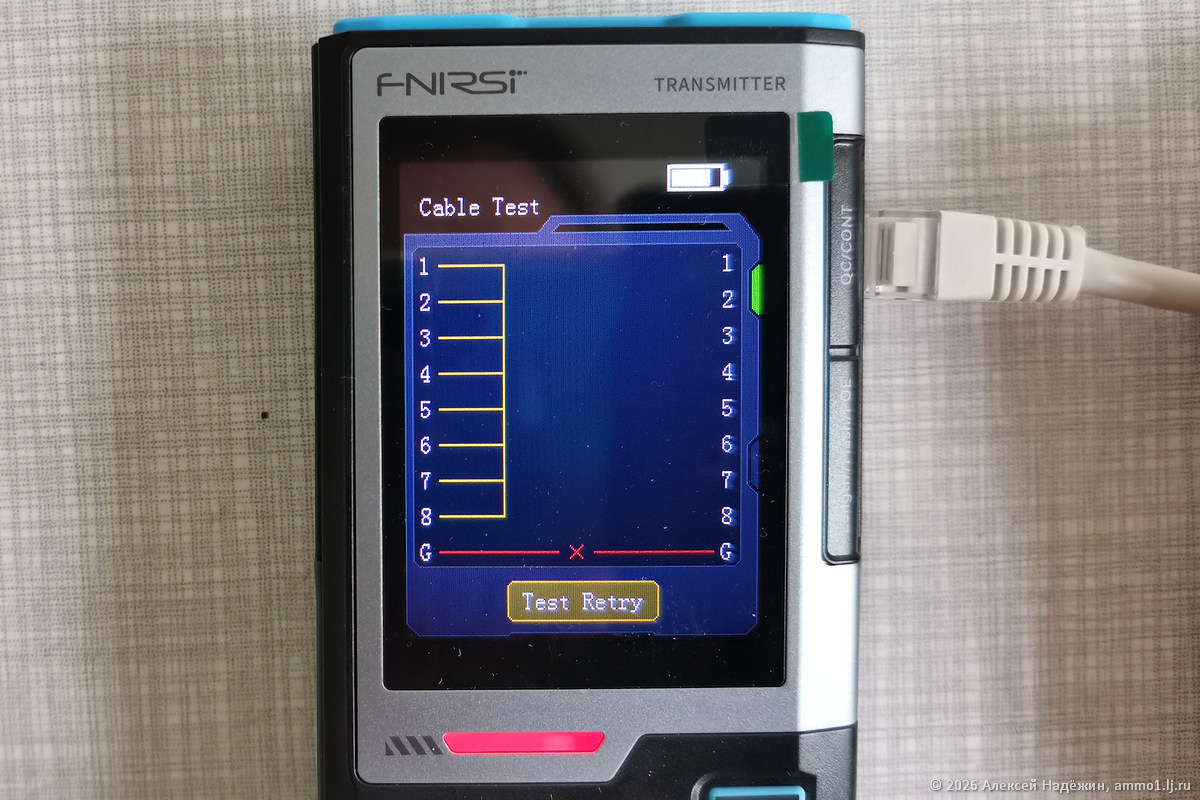

Cable Test — проверка всех линий кабеля. Выбирается, куда подключён второй конец кабеля (к тестеру или активному порту). Второй конец можно подключать к приёмнику или в любой порт основного устройства. Показывается соединение восьми линий и корпусов разъёмов (заземление). Тест нужно запускать кнопкой, он не происходит циклически.

Если второй конец кабеля подключен к активному порту (например, порту роутера), показывается, какие провода подключены.

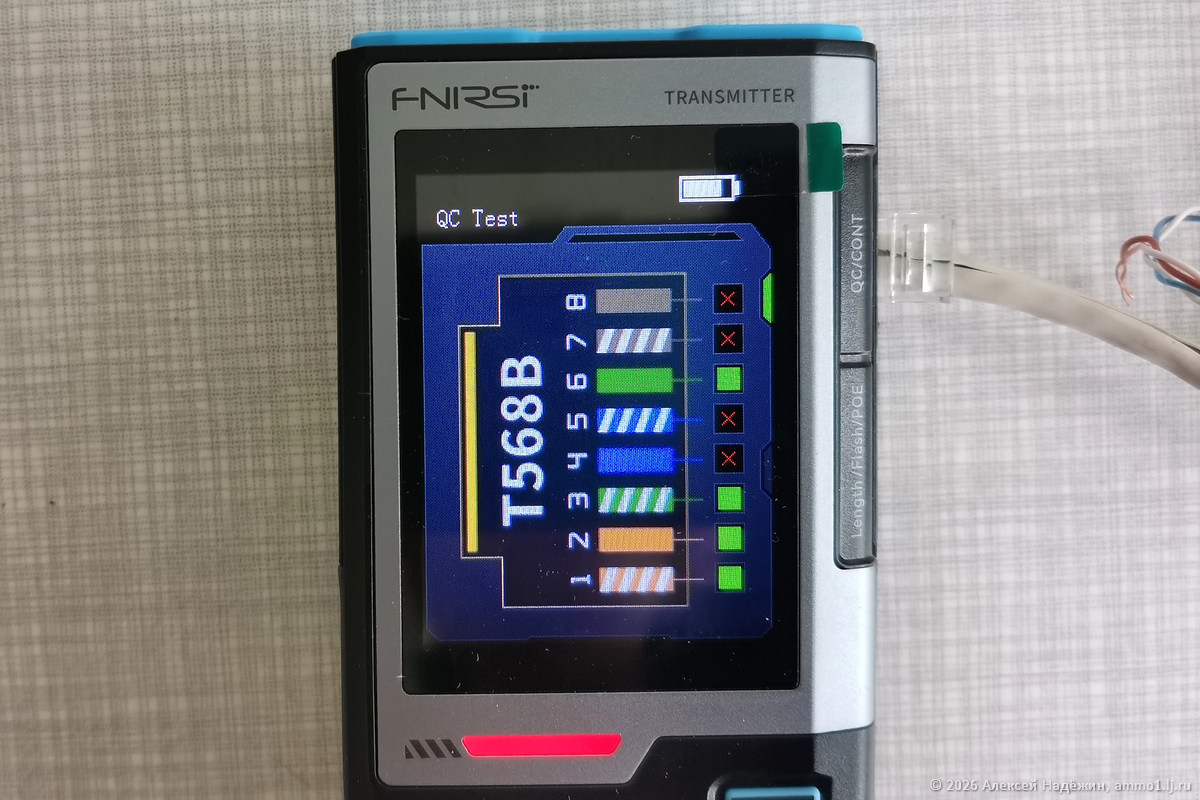

QC Test — проверка разъёма. Тестер определяет, к каким контактам разъёма подключены провода. Замыкание проводов между собой не определяет. Для этого теста другой конец провода никуда не подключается.

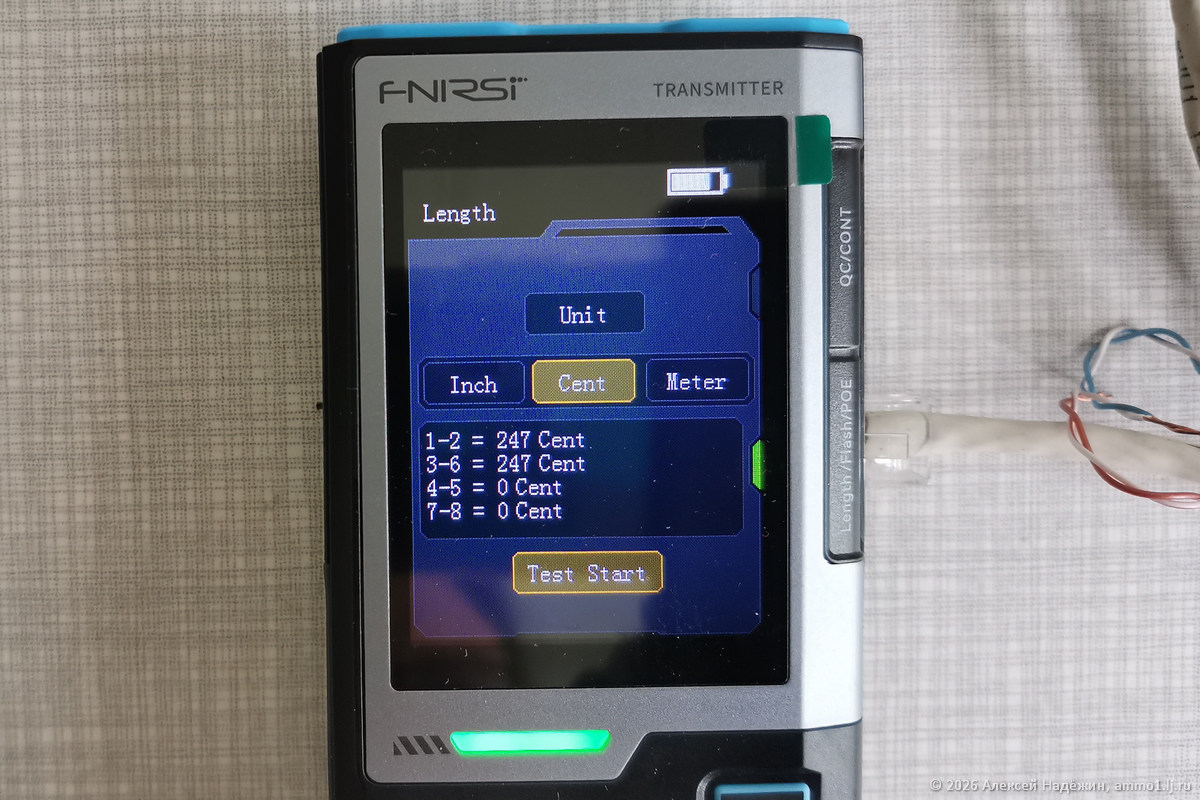

Length — измерение длины провода. Тестер измеряет длину каждой из четырёх пар в дюймах, сантиметрах или метрах. Второй конец провода никуда не подключается. Измеряет провод приблизительно от двух метров. Этот режим позволяет, в том числе, искать место обрыва кабеля.

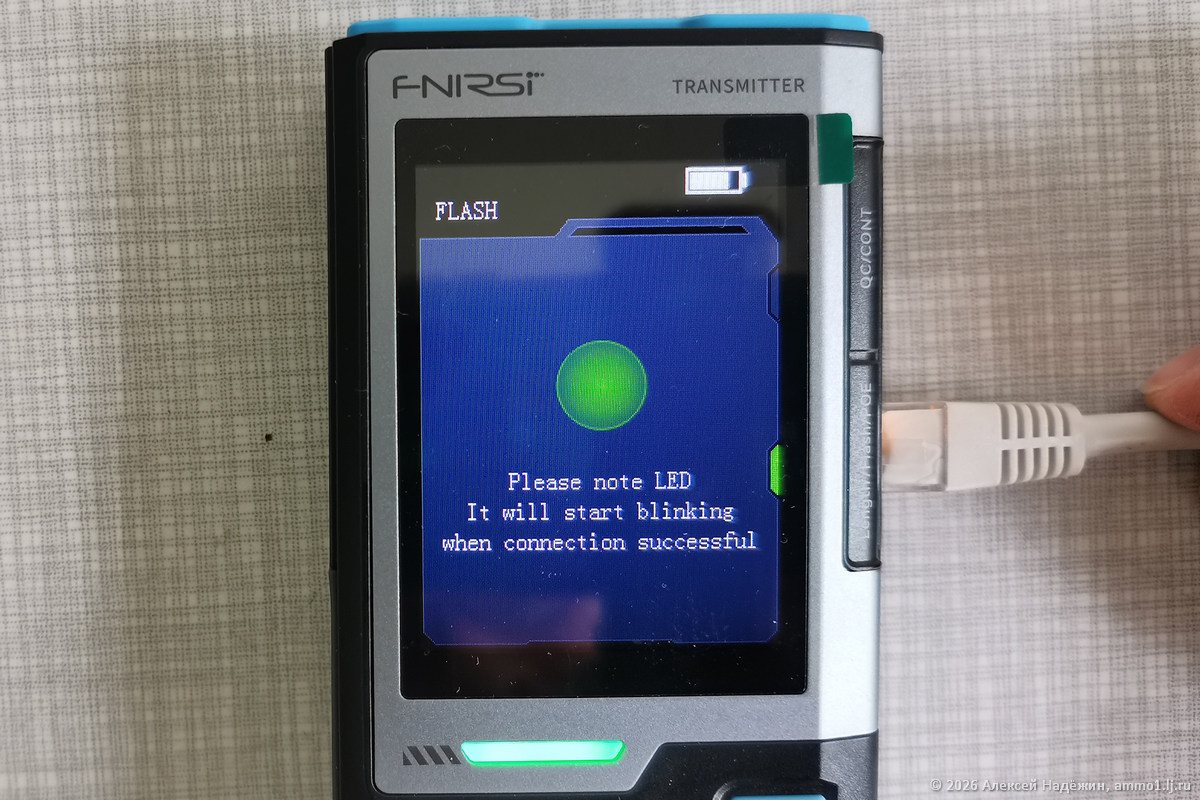

FLASH — тест соединения с активным портом. Если соединение есть, на экране мигает зелёный круг, полоса под экраном также мигает зелёным.

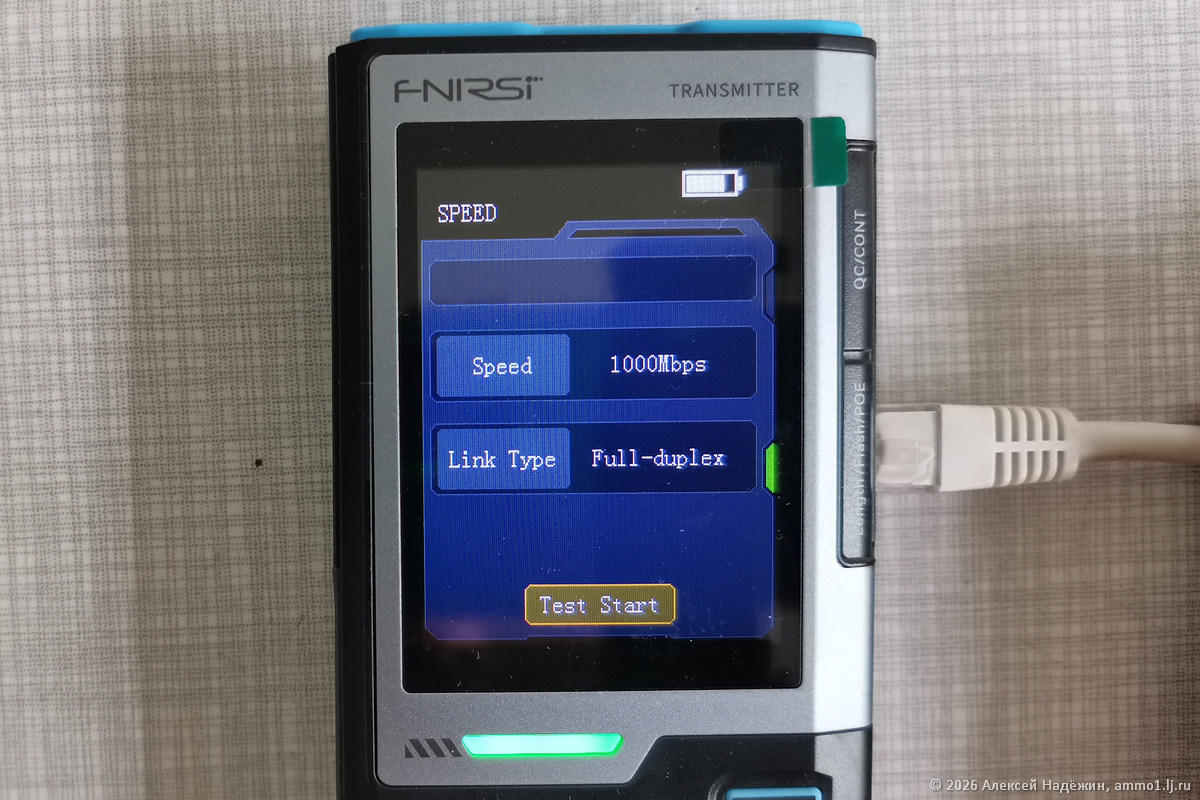

SPEED — определение скорости соединения с активным портом.

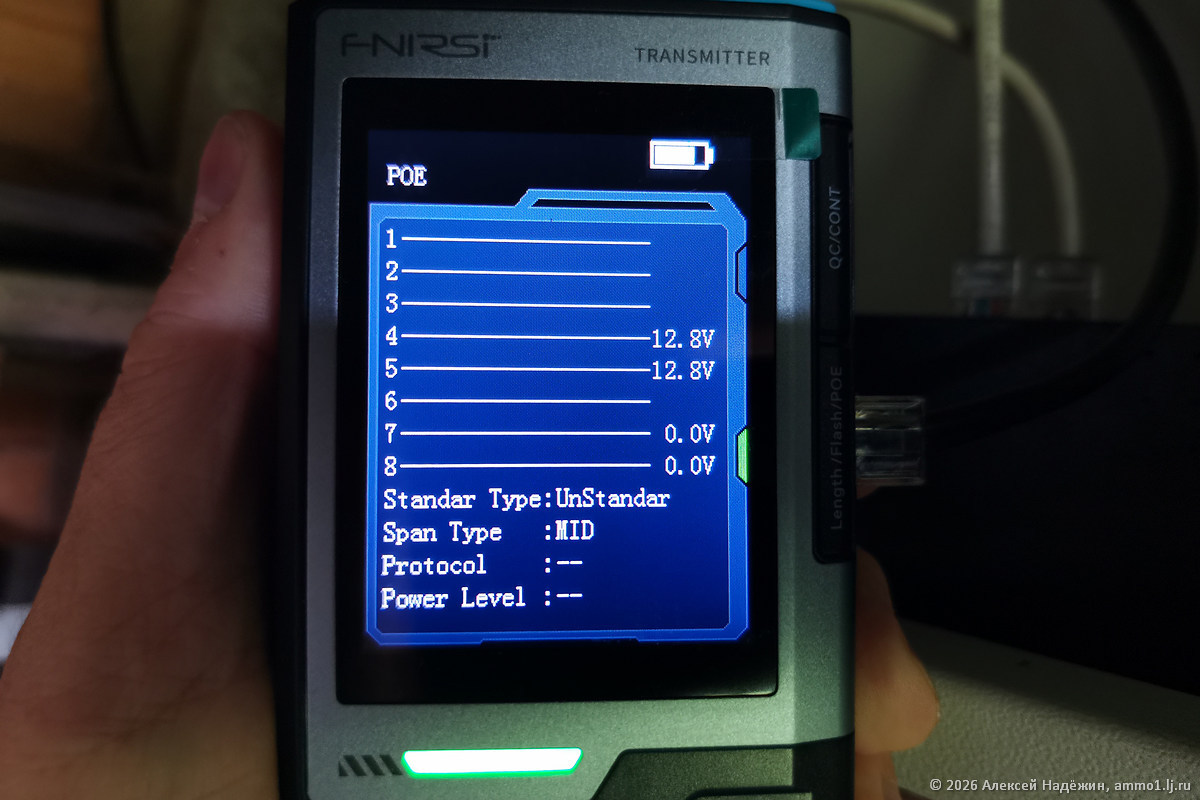

POE — тест питания по стандарту POE. Пассивное POE (питание по синей и коричневой паре) также определяет, отображает напряжение.

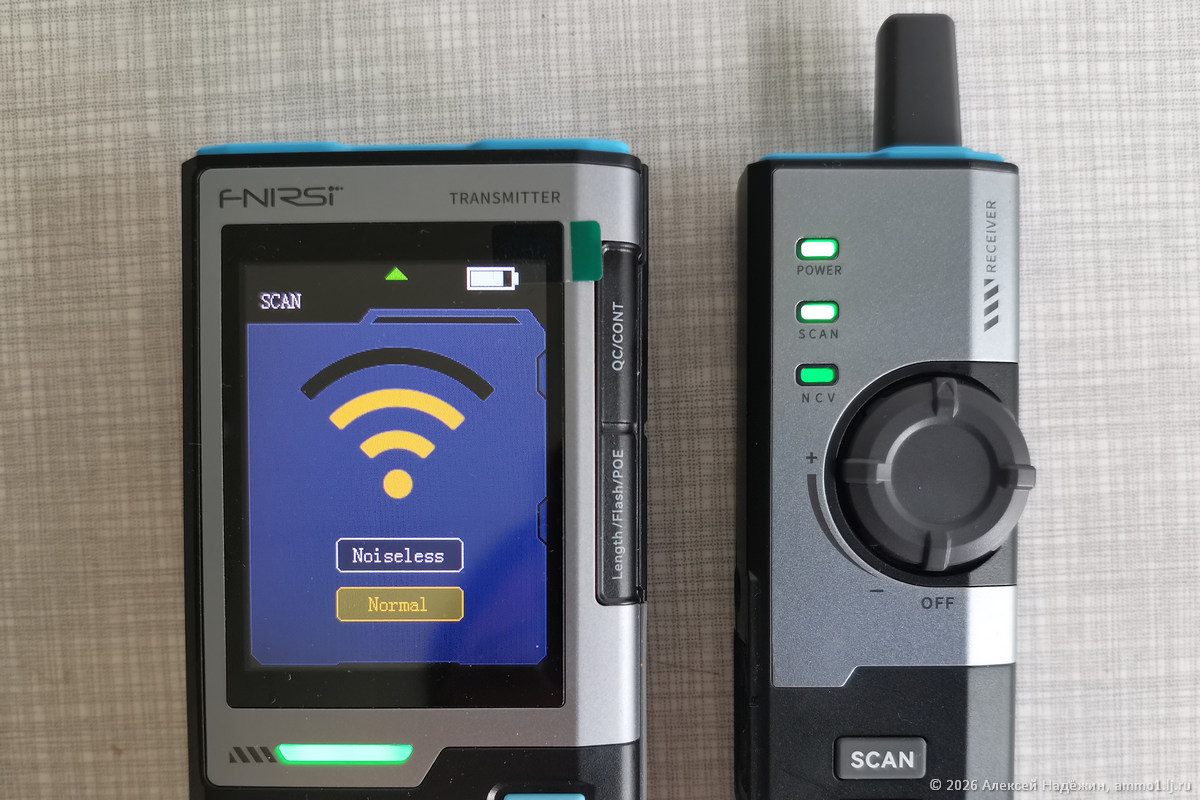

SCAN — бесконтактный поиск кабеля (трекинг). Основной блок передаёт в кабель специальный сигнал. Приёмник пищит, когда антенна находится поблизости от кабеля. Чем ближе кабель, тем чаще писк. Чувствительность регулируется колесом. Если подключить к приёмнику наушники, его звук отключается и можно искать кабель, не мешая окружающим.

У основного блока есть меню настроек, в котором можно настраивать время автоотключения, яркость экрана, громкость писка при нажатиях кнопок.

Возможности тестера впечатляют. Мне кажется ещё лет десять назад трудно было предположить, что обжимку разъёма можно проверить за пару секунд, вообще не подключая второй конец кабеля.
