Анатомия линейки Toshiba T2100: разбор буквенных индексов, типов экранов и модулей памяти

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Toshiba Satellite T2100 вышла в 1995 году, в эпоху процессоров 486. Серию построили на едином шасси, а пользователю дали на выбор несколько модификаций, которые различались типом дисплея, объёмом оперативной памяти и накопителем. Во всех базовых моделях T2100 и T2105 стоял чип Intel SL Enhanced i486DX2 на 50 МГц с напряжением 3,3 В, 8 КБ встроенного кэша L1 и математическим сопроцессором.

На системной плате сидел видеоконтроллер Chips & Technologies C&T65540 с 1 МБ VRAM. Он работал и с внутренними ЖК-экранами, и с внешними SVGA-мониторами через разъём VGA. В центре клавиатуры стоял тензометрический манипулятор AccuPoint. Для расширения предусмотрели два слота PCMCIA Type II. Дисковая подсистема состояла из 3,5-дюймового дисковода гибких дисков с 26-контактным шлейфом FFC и жёсткого диска IDE на 260 или 350 МБ. Из портов были LPT, RS-232 и PS/2.

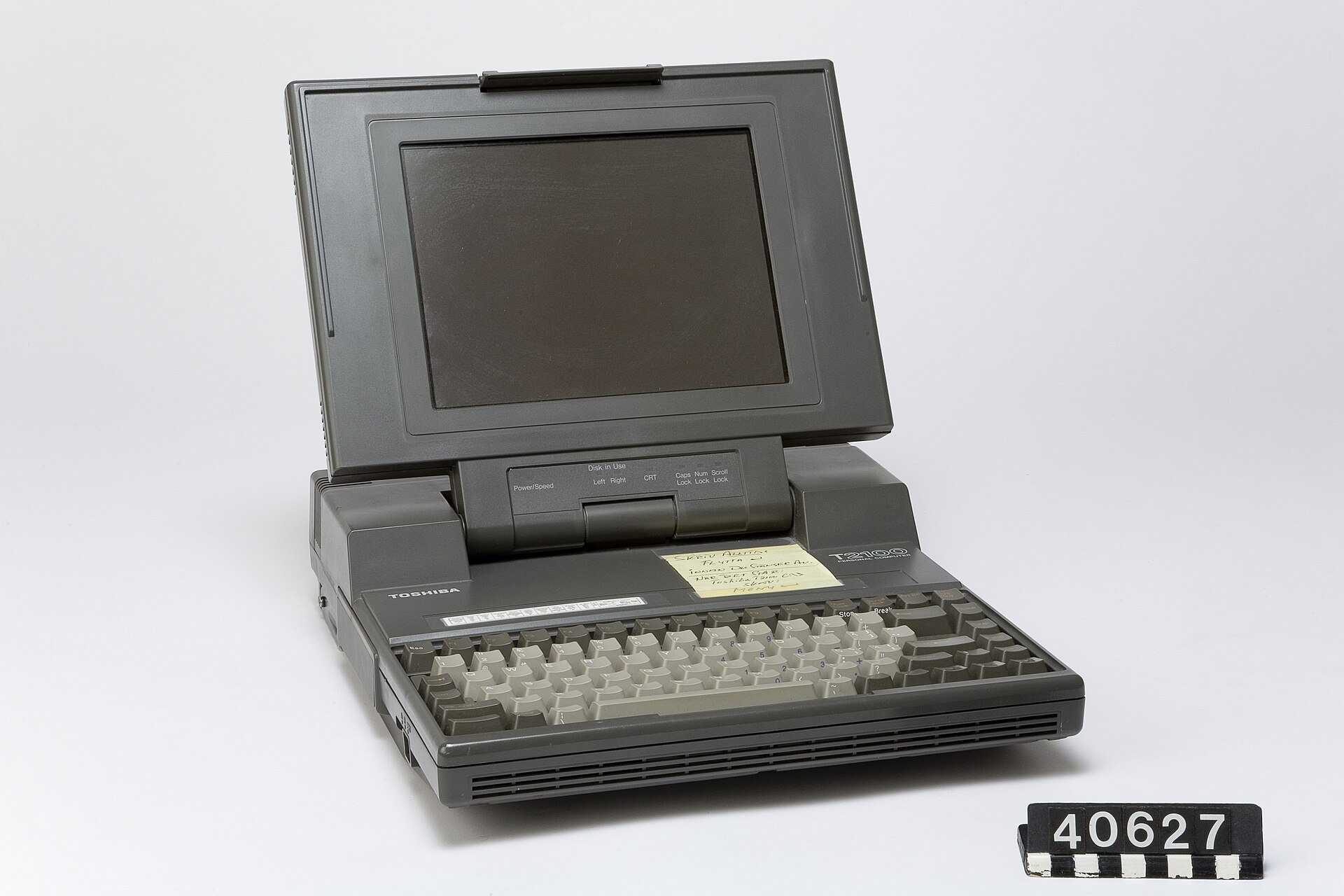

Автор: Höijerts, Åke / CC BY-SA 4.0 Источник: commons.wikimedia.org

Индексы моделей и экраны

Маркировка серии строится на буквенных индексах, и они описывают экран. T2100 и T2105 получили монохромный 9,5-дюймовый DSTN-дисплей 640x480 с 64 оттенками серого, 4 МБ оперативной памяти и накопитель на 260 МБ. Цветные модели помечали буквами CS и CT.

CS (Color STN) значит цветную пассивную матрицу DSTN 640x480 на 256 цветов. В T2100CS диагональ составляла 10,4 дюйма, памяти было 4 или 8 МБ, а жёсткий диск на 350 МБ.

CT (Color TFT) обозначает цветной активный TFT-дисплей. В T2100CT поставили 8,4-дюймовую матрицу 640x480 с контрастностью 60:1. Диагональ меньше, чем у CS, зато картинка получалась чётче, чем на пассивных DSTN-панелях. Памяти в этой версии было 8 МБ. Дальше линейка росла: T2110CS, T2130CS и T2130CT на процессоре i486DX4 на 75 МГц, а следом серия Satellite Pro T2150CDS и T2150CDT со встроенным приводом CD-ROM и звуковым чипом ESS688.

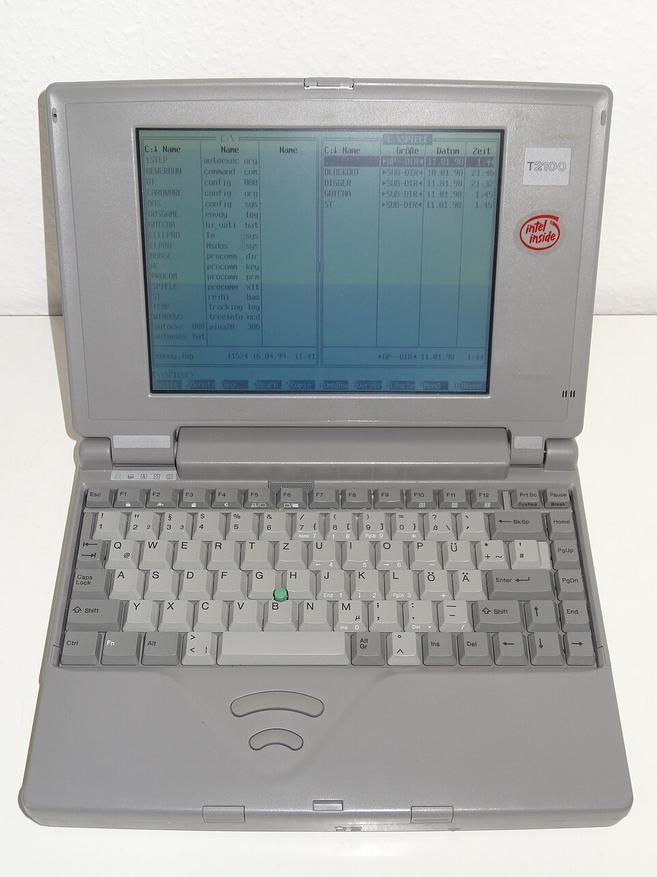

Автор: Aschroet / CC0 1.0 Источник: commons.wikimedia.org

Память и модули Kingston

Базовый объём оперативной памяти: 4 МБ в T2100 и T2100CS, 8 МБ в T2100CT. Микросхемы 3.3V RAM распаяны прямо на плате. При 4 МБ пользователю доступно 640 КБ стандартной памяти и 3264 КБ расширенной XMS, а при 8 МБ получается 7360 КБ расширенной памяти с поддержкой LIM-EMS. Слот расширения на плате один.

Для апгрейда Kingston выпускала модули серии KTT2100 на 4, 8, 16 и 24 МБ. Модуль на 24 МБ поднимал память до 28 МБ в моделях с 4 МБ или до 32 МБ в T2100CT. Для ноутбука с 4 МБ это рост в семь раз. Модули работают без контроля чётности, время доступа 70 нс.

Ставится модуль просто. Сначала вынимаете аккумулятор и снимаете крышку отсека памяти на дне корпуса. Модуль вставляют под углом, после чего нужно запустить программу Setup и настроить объём памяти. Добавленная память определяется как расширенная.

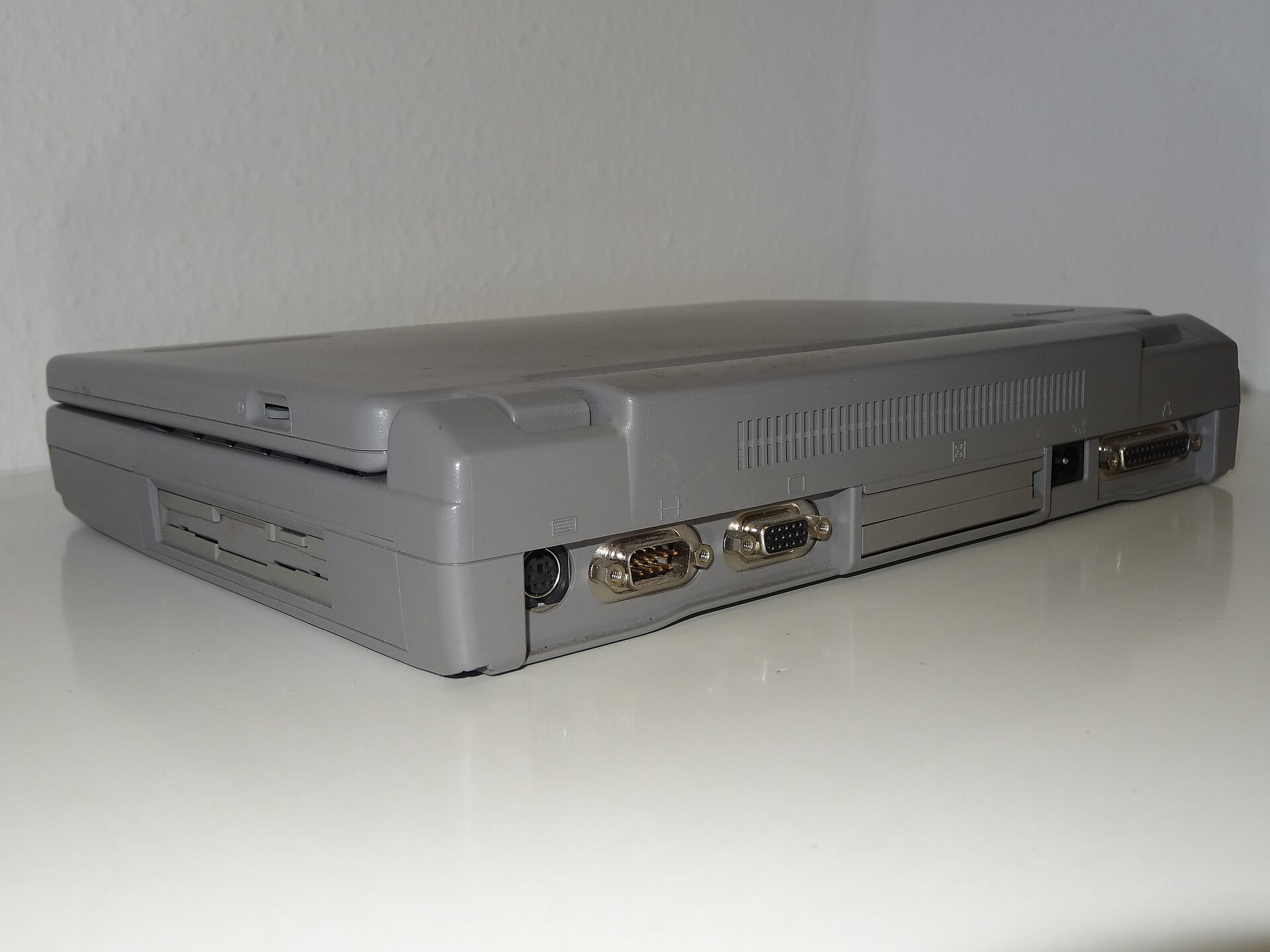

Автор: Aschroet / CC0 1.0 Источник: commons.wikimedia.org

Что ломается и как оживить

Со временем компоненты T2100 начинают отказывать. Начнём с экрана. Пассивные матрицы DSTN выходят из строя из-за влаги, которая проникает внутрь, и разрушения жидких кристаллов. Если экран сгорел, ноутбук подключают к внешнему CRT-монитору через VGA-выход.

Дальше дисковод. В Matsushita EME278 стоит ременный привод, и пассик со временем разрушается. Выхода два: напечатать пассик на 3D-принтере из TPU или достать дисковод TEAC FD05HF из внешнего привода IBM ThinkPad (парт-номер 10H3980).

Штатные жёсткие диски IDE на 260 или 350 МБ меняют на карты Compact Flash через переходник IDE 2.5, на SD-карты через SD2IDE или на mSATA SSD через mSATA-to-PATA. Загрузка ускоряется, энергопотребление падает, но в MS-DOS лимит раздела всё равно остаётся 2 ГБ.

И ещё одна мелочь. Готовых дискет восстановления в комплекте не было, только утилита для их создания. На MS-DOS 6.22 и Windows for Workgroups 3.11 ноутбук работает очень быстро. А вот Windows 95 грузится 5-6 минут, тут придётся запастись терпением, и в OS/2 Warp 3 ввод текста идёт с задержкой.

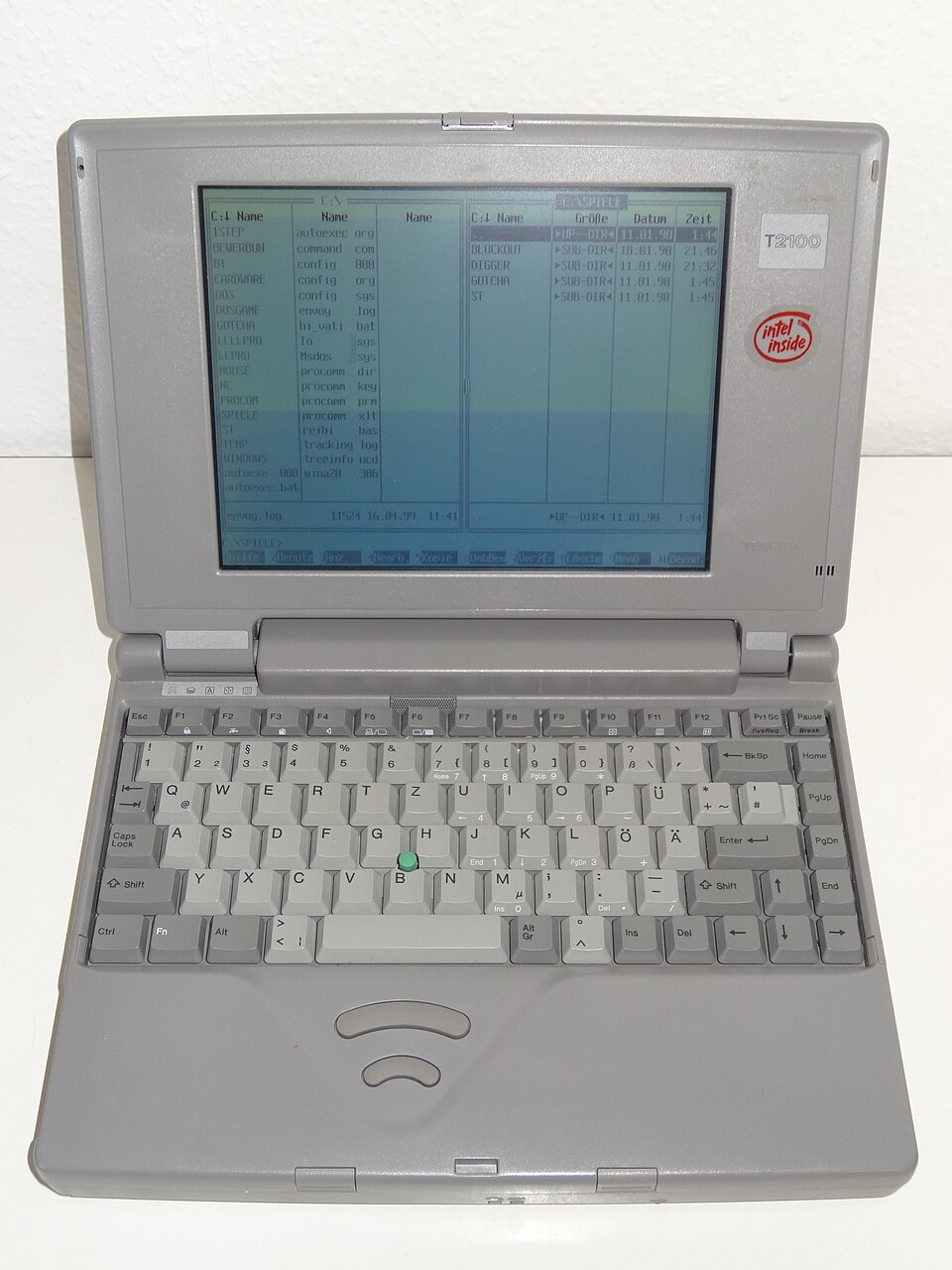

Изображение в превью:
Автор: Höijerts, Åke / CC BY-SA 4.0
Источник: commons.wikimedia.org
