Студент разработал макетную плату для создания электронных прототипов на iPhone

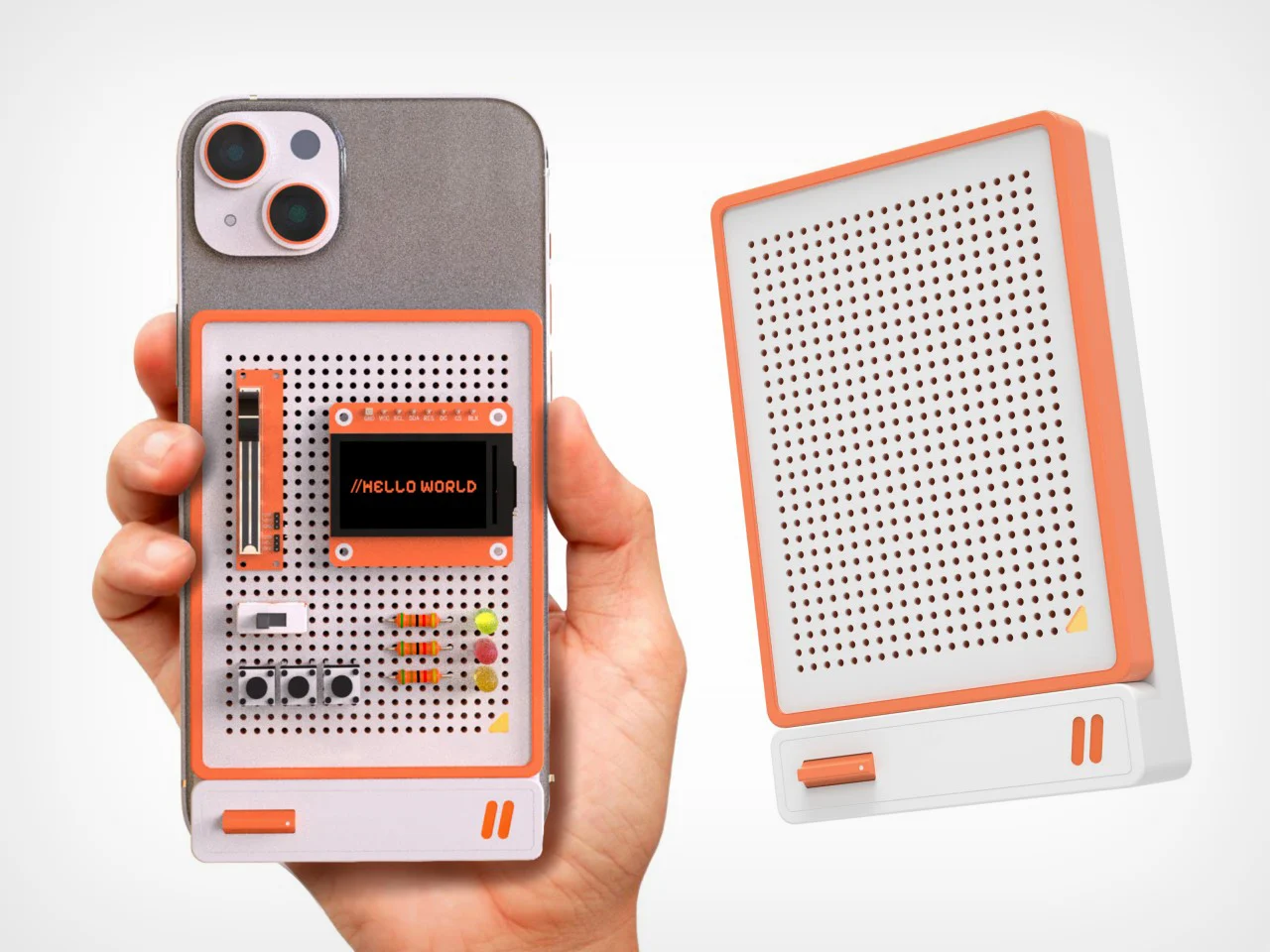

Дизайнер Кевин Янг представил Commi Board — макетную плату для создания прототипов электронных схем, которая крепится к iPhone с помощью магнитного соединения MagSafe. Проект находится в разработке с июня 2024 года, на данный момент создан рабочий прототип печатной платы с подтверждённым подключением к смартфону.

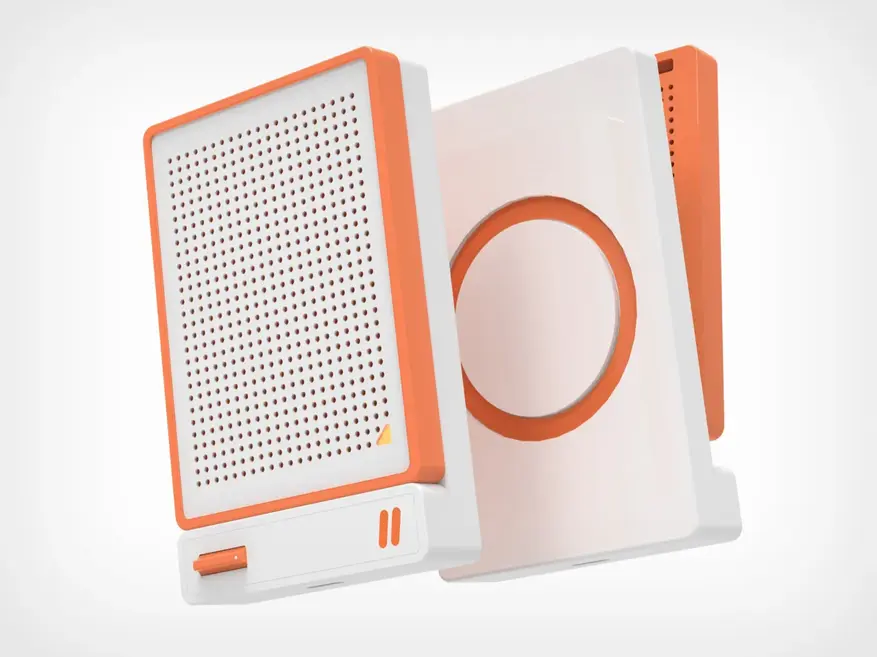

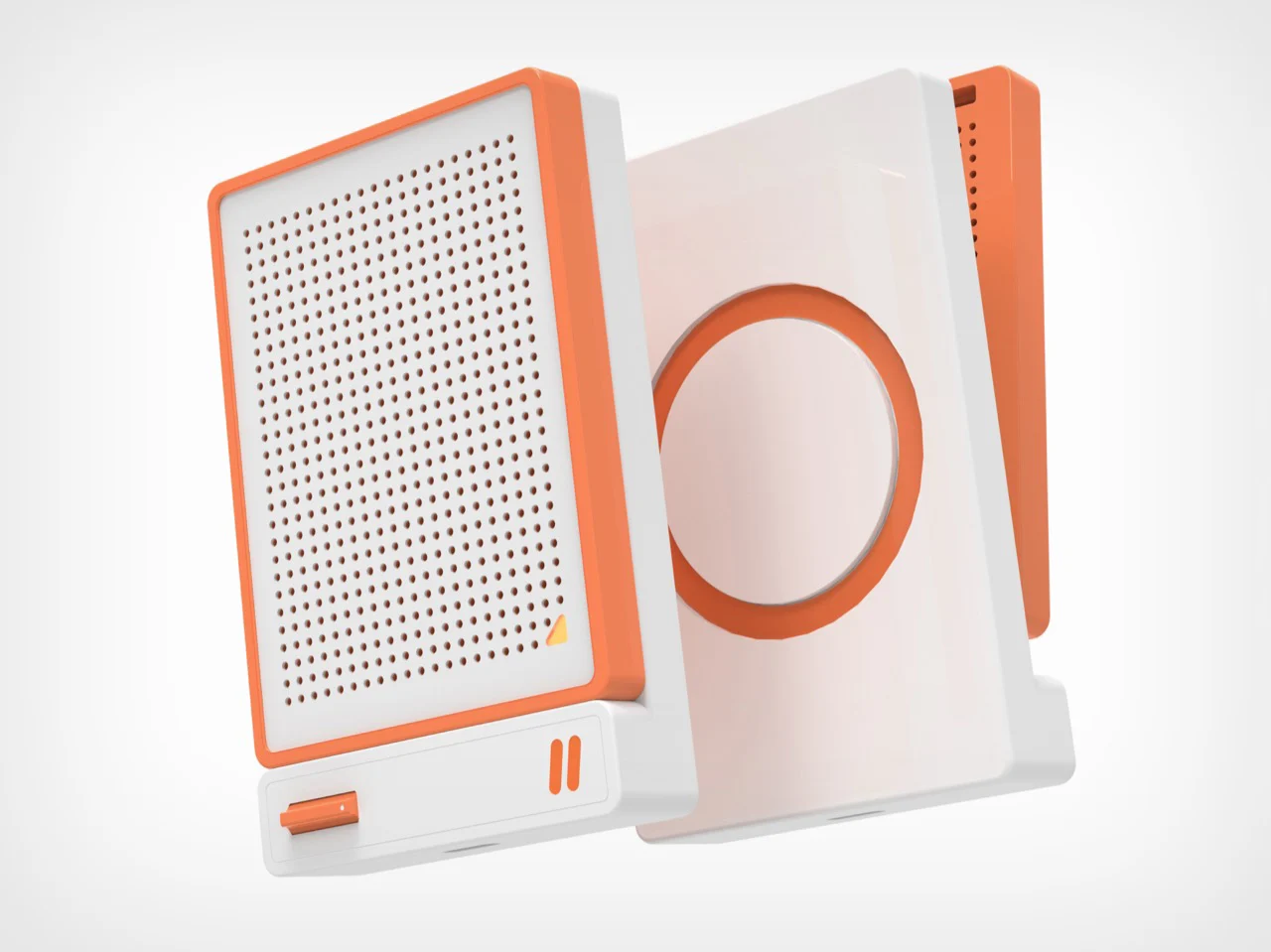

Устройство состоит из двух модулей: непосредственно макетной платы размером 62x82 мм и монтажной рамы с магнитным креплением. В собранном состоянии габариты составляют 62x98 мм. Рама оснащена вырезом, соответствующим расположению камер iPhone, что позволяет использовать устройство без ограничения функциональности смартфона. При необходимости плата отсоединяется от крепления для работы со схемами большего размера.

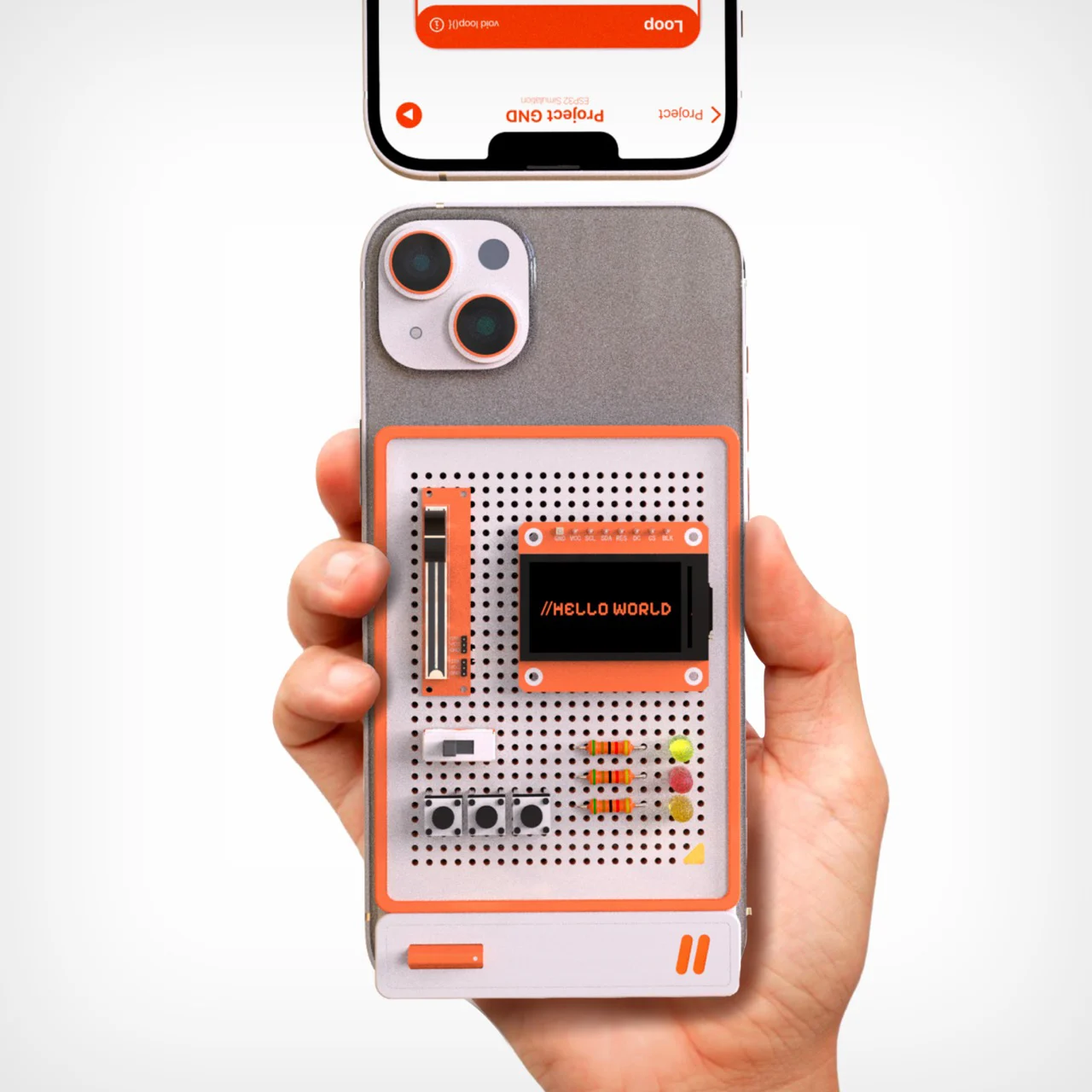

Commi Board использует вычислительные ресурсы подключённого смартфона вместо собственного микроконтроллера и аккумулятора. Связь между платой и телефоном осуществляется через интерфейс GPIO посредством USB-C 3.2, Bluetooth или BLE. Такая архитектура позволяет задействовать процессор, дисплей и интернет-соединение iPhone для обработки данных и отображения результатов.

Программная часть проекта предусматривает четыре способа написания кода: текстовые команды через диалоговый интерфейс с искусственным интеллектом, визуальное блочное программирование, а также полноценную интегрированную среду разработки. Плата оснащена небольшим дисплеем для отображения статуса выполнения программ и поддерживает проверку схем в режиме реального времени. Файлы проектов сохраняются в облачном хранилище. Полная интеграция программного интерфейса пока находится на стадии макета.
