Тестеры POWER-Z с поддержкой USB Power Delivery от компании ChargerLAB

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Блог им. Kyrie1965
Рынок подгоняет технологии. Разъём USB Type-C всё активнее входит в нашу жизнь, а за ним и стандарт USB Power Delivery. Например, компания компания Apple встроила поддержку USB Power Delivery во все свои основные продукты. Совсем недавно устройства для тестирования и анализа поддержки USB Power Delivery можно было пересчитать по пальцам. В основном это специализированные устройства с очень высокой ценой. Но с появлением молодой компании ChargerLAB всё быстро изменится. Как я поняли, её основали владельцы портала Chongdiantou — это популярный китайский портал, посвящённый теме питания гаджетов — всевозможные обзоры устройств (блоки питания, зарядные устройства, внешние аккумуляторы), тесты, разборы и пр. Эти ребята выпустили серию тестеров POWER-Z с поддержкой USB Power Delivery 3.0 (в том числе и Qualcomm Quick Charge 4.0). Тестеры могут выступать в роли триггеров для принудительной активации любых режимов USB Power Delivery. Вот сегодня о двух тестерах из серии я кратко вам и расскажу — KT001 и KM001.

Этот краткий обзор может быть полезен сервисным инженерам, тестировщикам, авторам обзоров гаджетов. Обычным потребителям обзор будет не очень понятен, да и не особо интересен. Лично мне эти тестеры нужны для дальнейших обзоров гаджетов (уже сейчас часть современных поддерживает USB Power Delivery, а с каждым днём их будет всё больше). Один из будущих обзоров — это масштабный обзор/гид по выбору кабелей USB Type-C <> USB Type-C известных и не очень китайских брендов.


Характеристики

МодельChargerLAB POWER-Z KM001ChargerLAB POWER-Z KT001
Размеры62 x 24 x 12 мм77 x 35 x 14 мм
Экран1", OLED, 128x641,44", TFT, 128x128
ВходыUSB A (3 A), micro-USB (3 A), USB Type-C (5 A)USB A (3 A), USB Type-C (6 A)
ВыходыUSB A (3 A), USB Type-C (5 A)USB A (3 A), USB Type-C (6 A)
Поддержка внешнего питанияДа, micro-USBДа, micro-USB
Коммуникация с компьютеромДа, micro-USBДа, micro-USB
Диапазон измерений0-24 В, 0-5 А4-26 В, 0-6 А
Минимальная единица измерения0,0001 В / 0,0001 А0,0001 В / 0,00001 А
ТриггерыUSB PD, QC 2.0, QC 3.0USB PD, QC 2.0, QC 3.0, Huawei FCP, Huawei SCP, Samung AFC
Детальный анализ функций быстрой зарядкиНетДа
Анализ профилей USB  PDДаДа
Сопротивление кабелейНетДа
Проверка MFiНетДа
Сниффер USB PDДа (активируется за доп. плату)Да
Обновление прошивкиДаДа

Комплектация и внешний вид

Тестеры поставляются в коробках из мягкого картона.


В коробках жестяные боксы.


В боксах сами тестеры.

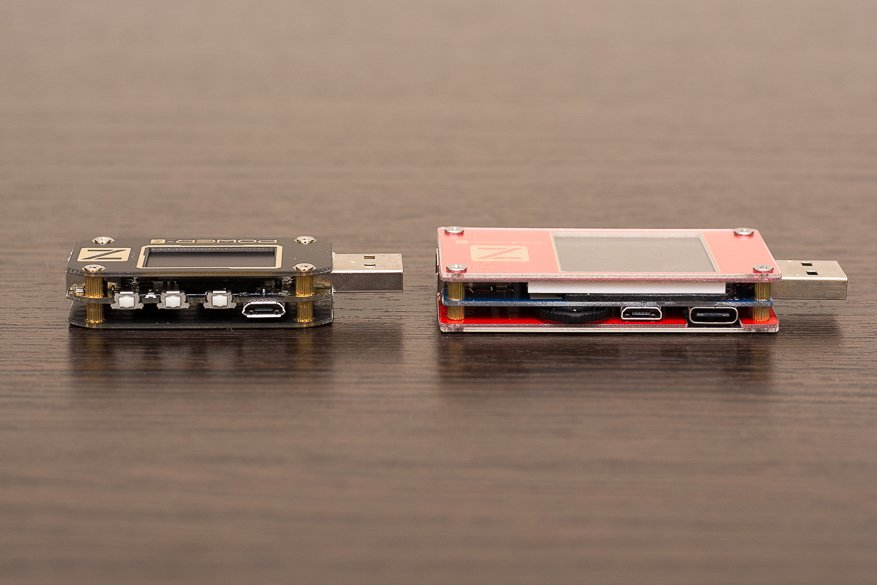

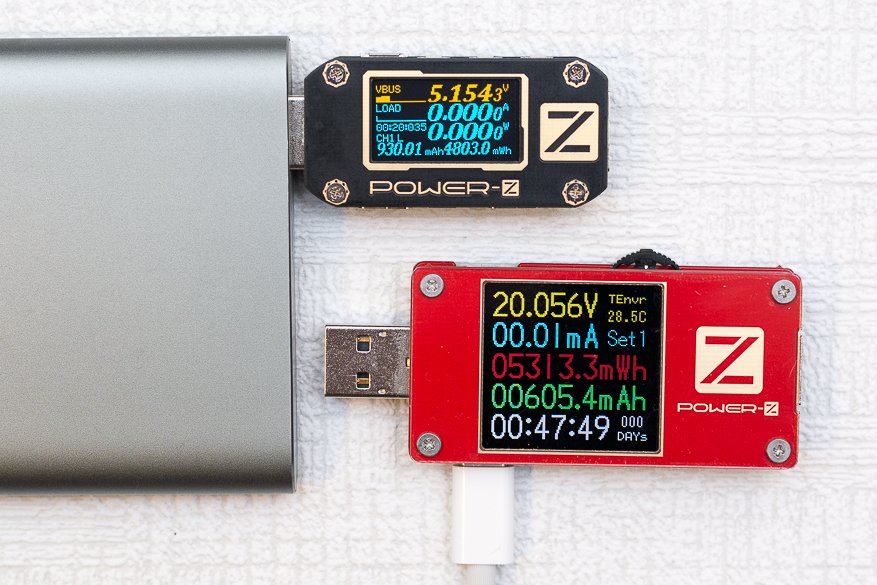

Модель KT001 крупнее. На обратных сторонах нанесена памятка по портам.

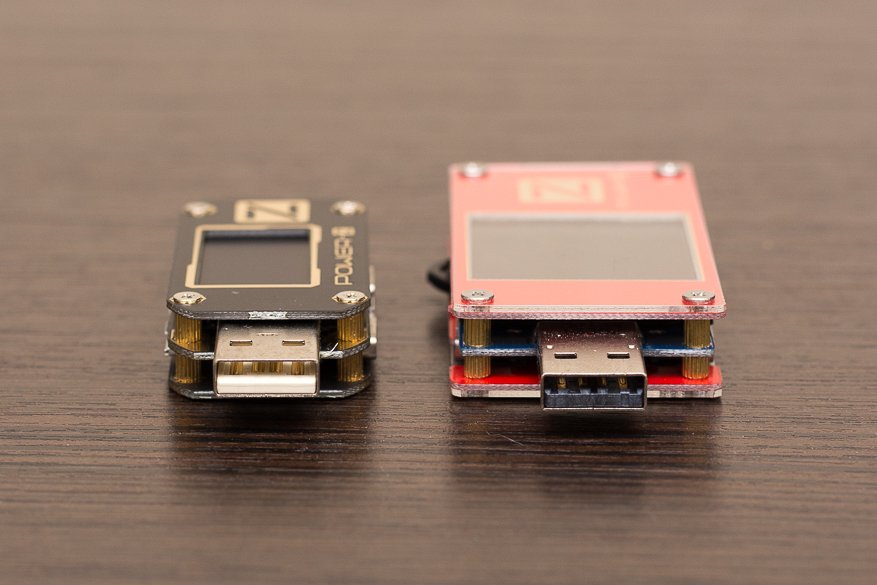

На торцах входы и выходы USB A.



На нижней грани KM001: USB Type-C (вход) до 5 А, micro-USB (вход) до 3 А, USB Type-C (выход) до 5 А. KT001: USB Type-C (вход) до 6 А, физический переключатель активации триггера USB PD.


На верхней грани KM001: micro-USB (независимое питание и подключение к компьютеру), три кнопки управления. KT001: USB Type-C (выход) до 6 А, рычажок управления (три положения).

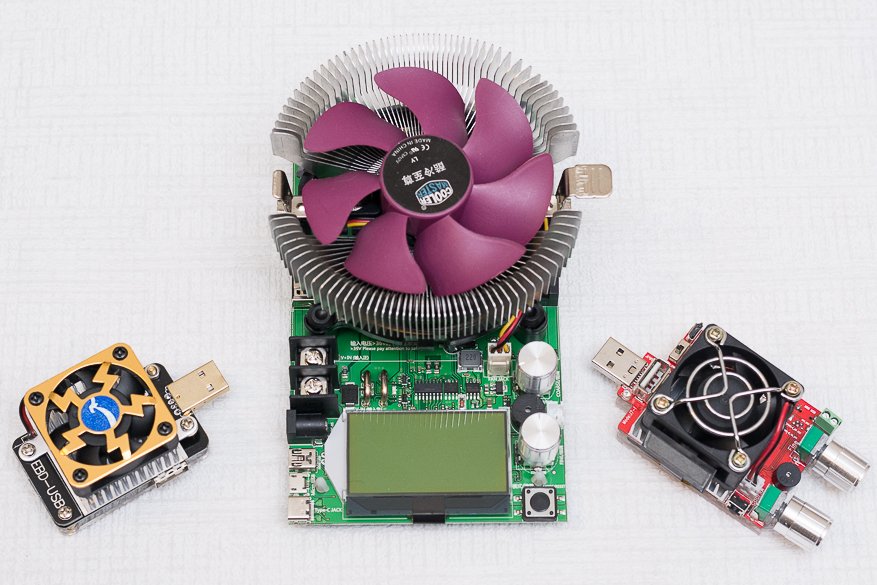

В самих тестерах нет электронной нагрузки. Т.е. используйте ту, которая вам подходит в конкретной ситуации. Я пользуюсь такими бытовыми:


В обзоре я буду использовать внешний аккумулятор ZMI QB820 (его обзор я уже делал) и блок питания Xiaomi USB-C 45 Вт. Оба с поддержкой USB PD.

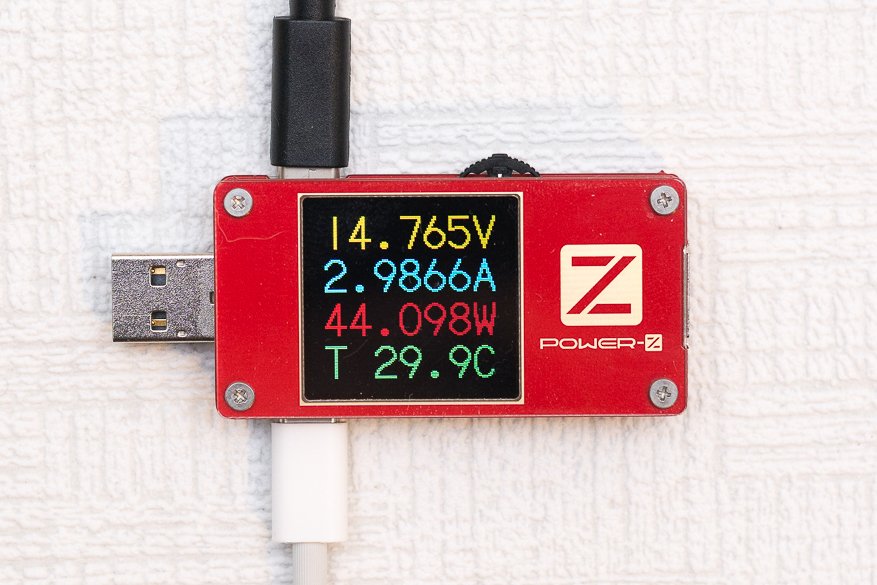

ChargerLAB POWER-Z KT001

На основном экране можно переключаться между разными типами отображения (3 вида с разным набором данных). Делается это одинарным нажатием на рычажок.

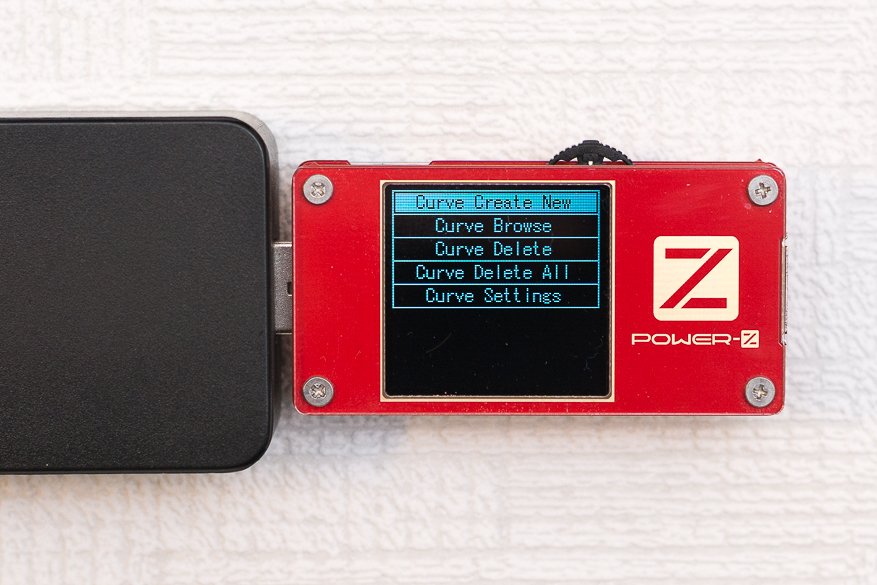

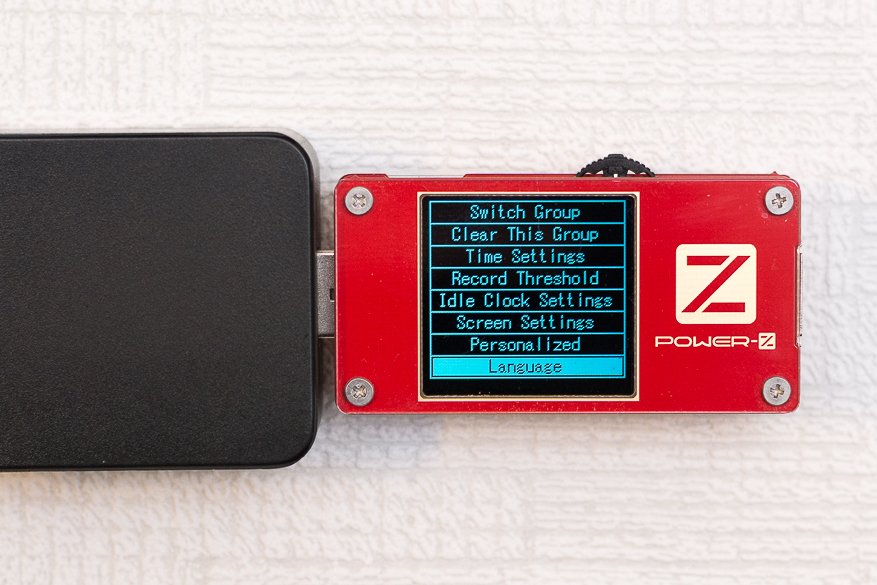

Если нажать и удерживать рычажок на главном экране, то откроется меню настроек.


Возврат или отмена осуществляется двойным нажатием рычажка.

Если на главном экране нажать рычажок вправо, то откроется меню сохранённых измерений и графиков. Я на этом не буду останавливаться, т.к. для этих целей лучше подходит компьютерное ПО тестера, а ещё лучше ПО нагрузки с компьютерным управлением. Если удерживать рычажок в правом положении, то можно вращать отображение (4 стороны) для удобства.

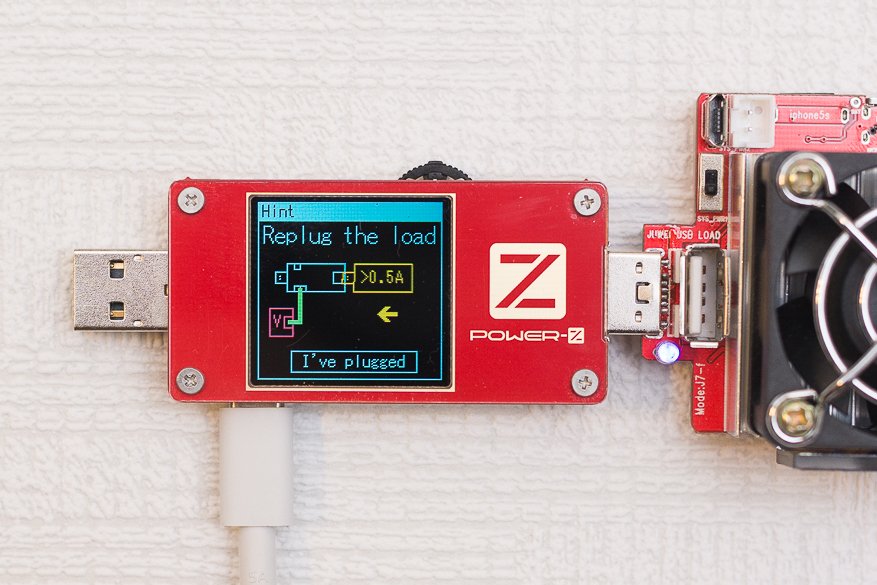

Если удерживать рычажок в левом положении на главном экране, то можно запустить процедуру тестирования сопротивления кабелей. Нужно просто следовать подсказкам на экране, какое именно физическое действие нужно выполнить на конкретном этапе.

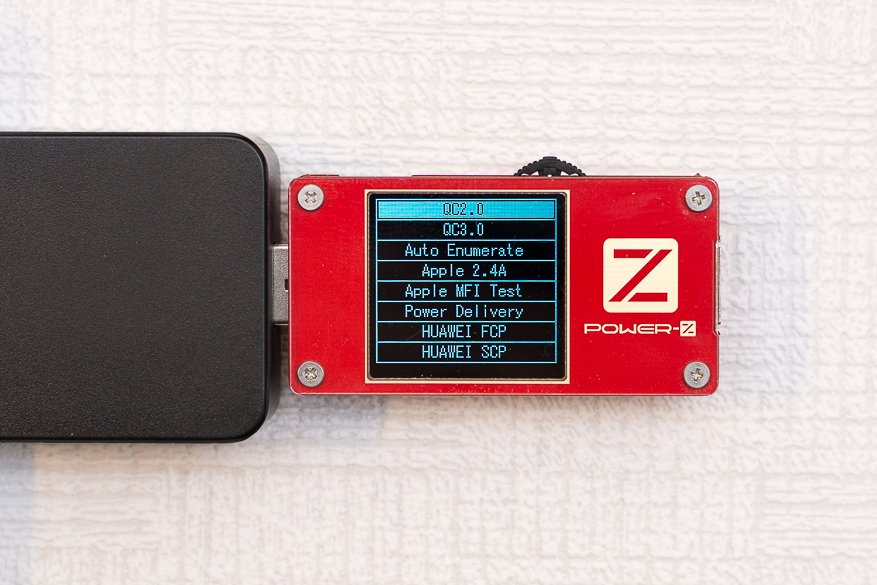

Если нажать влево на главном экране, то откроется меню тестирования поддержки технологий быстрой зарядки и управление триггерами.



Вот для примера автоматический тест поддержки функций быстрой зарядки (кроме USB PD, они в отдельном меню) для ZMI QB820:


При необходимости можно активировать триггер для поддерживаемых функций.



Функция анализа USB PD отобразит версию и поддерживаемые режимы работы. Принудительно (триггер) можно активировать любой режим.

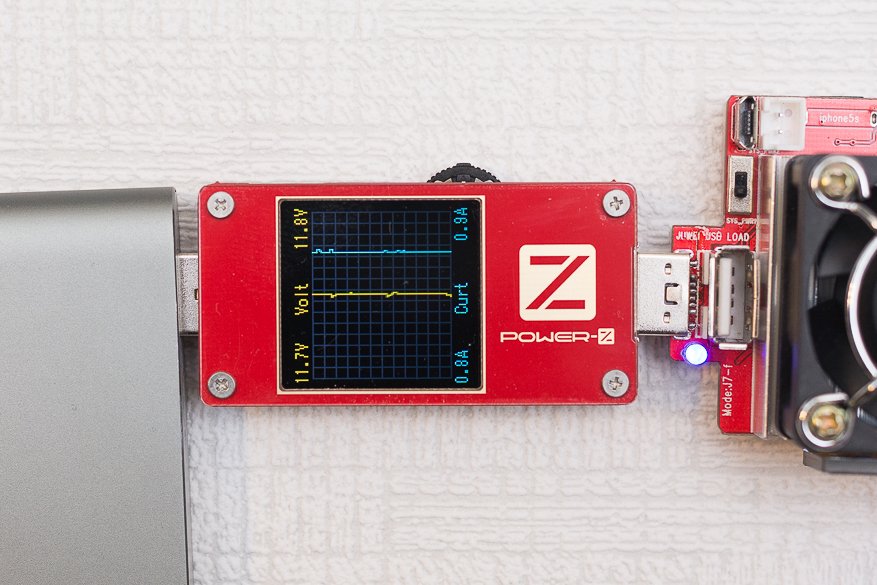

Тестер умеет строить графики напряжения и силы тока. Частота опроса до 100 раз в секунду (можно менять), т.е. в некоторых случаях даже вполне подходит для измерения пульсаций.

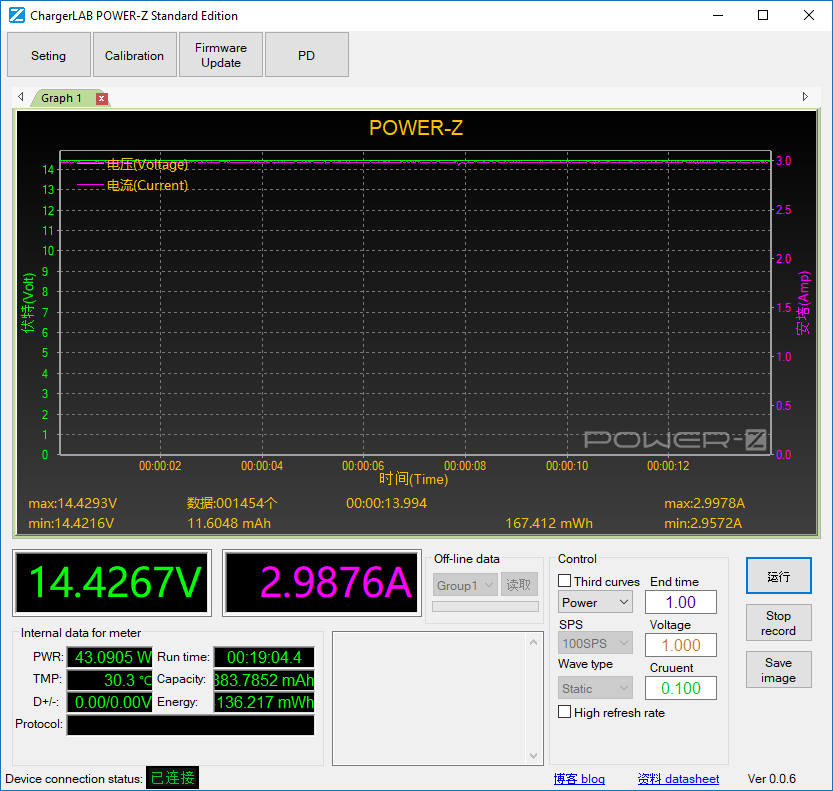

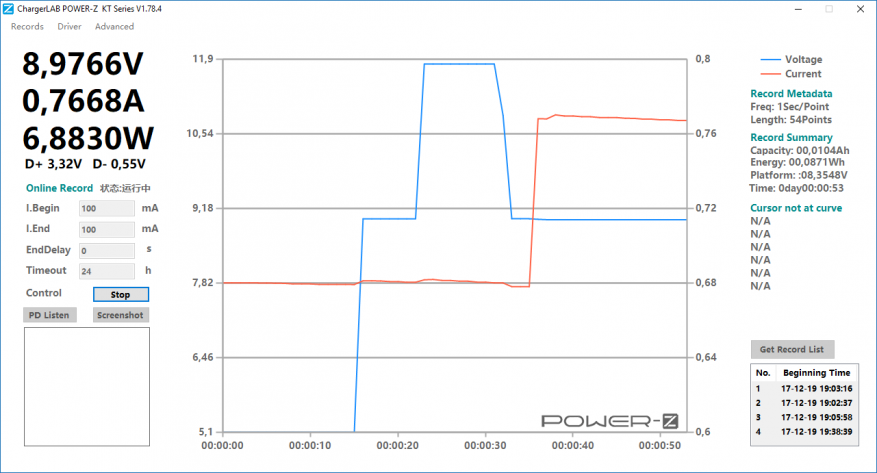

При подключении к компьютеру все данные можно снимать с помощью специальной программы для KT-тестеров. В этой же программе можно обновлять прошивку тестера.

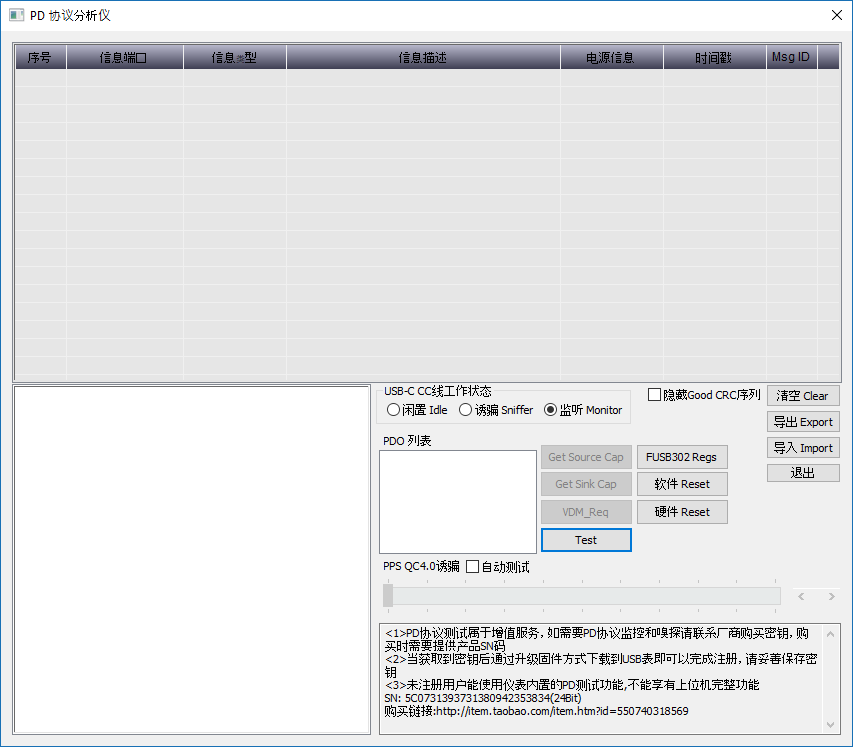

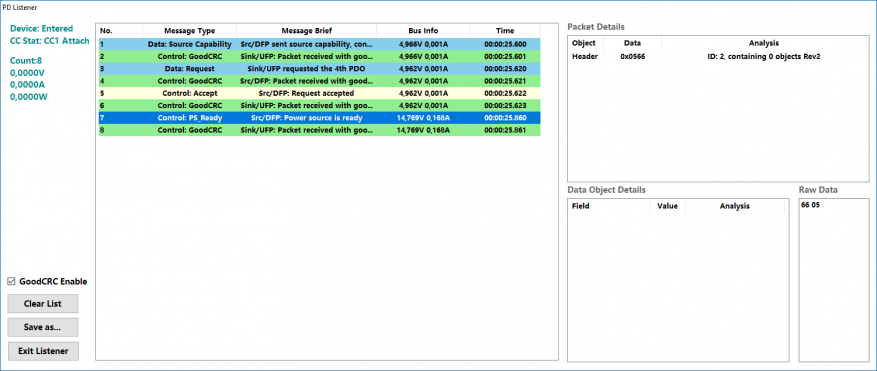

Ну, и важный компонент программы — сниффер USB PD. Можно анализировать «общение» между USB PD устройствами.


ChargerLAB POWER-Z KM001

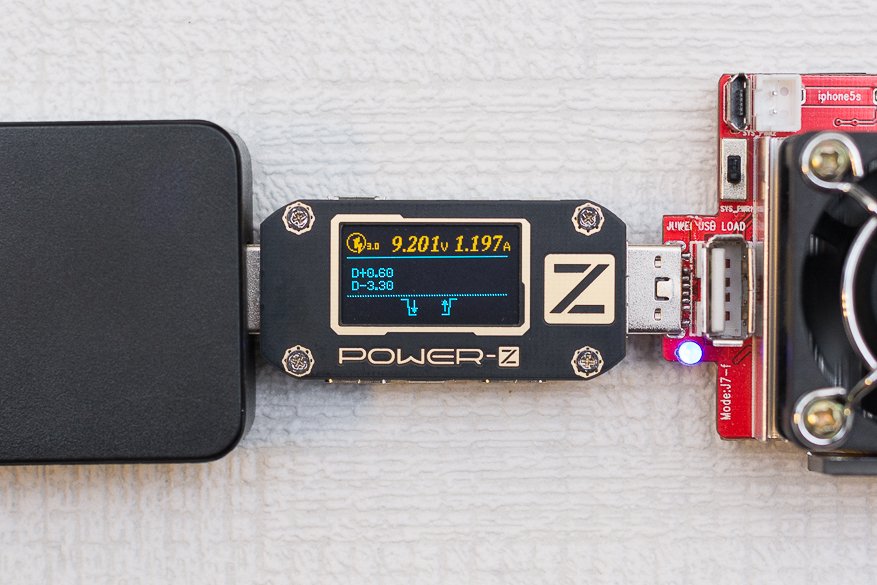

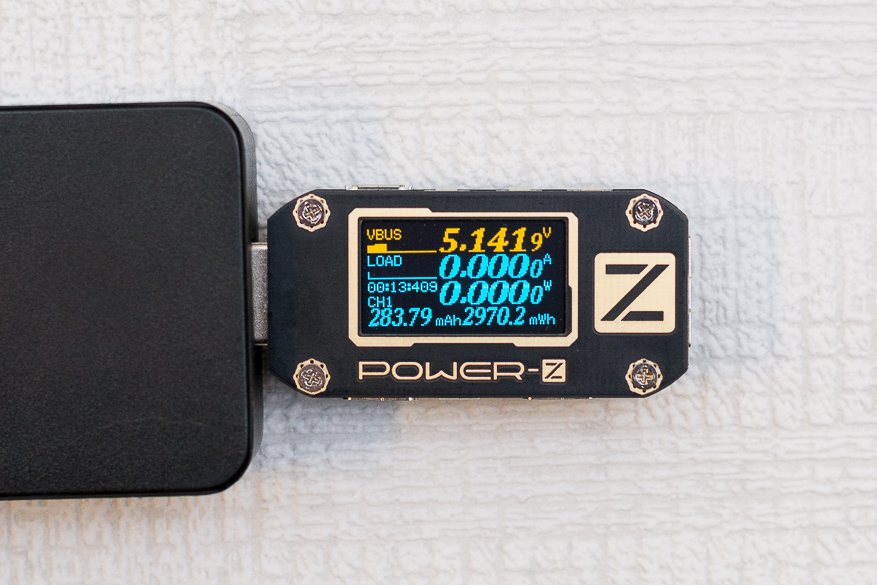

Этот тестер немного проще. Переключение между режимами работы и отображением осуществляется двумя правыми кнопками. Левая кнопка выбора, вызова дополнительных функций текущего режима, настроек режима и пр.

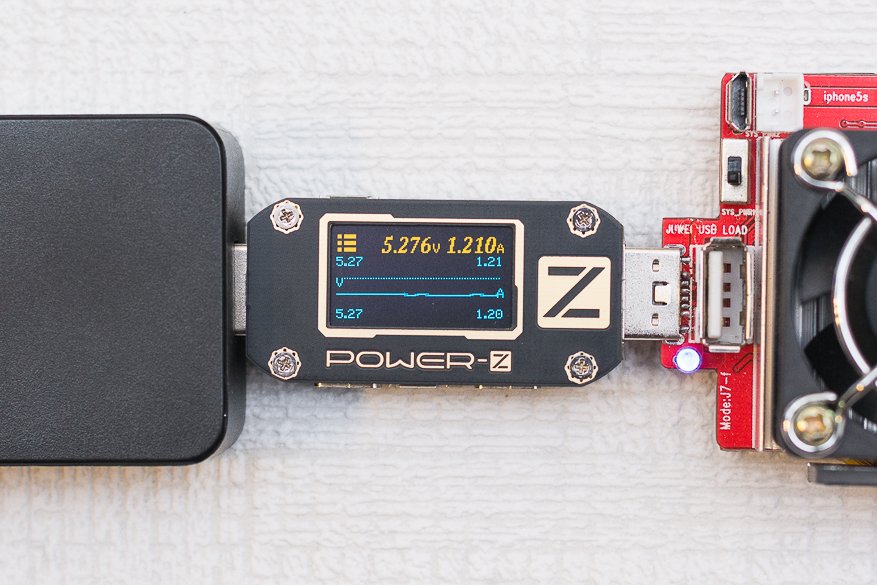

Есть режим отображения графика напряжения и силы тока. Частота опроса на выбор до 100 раз в секунду.

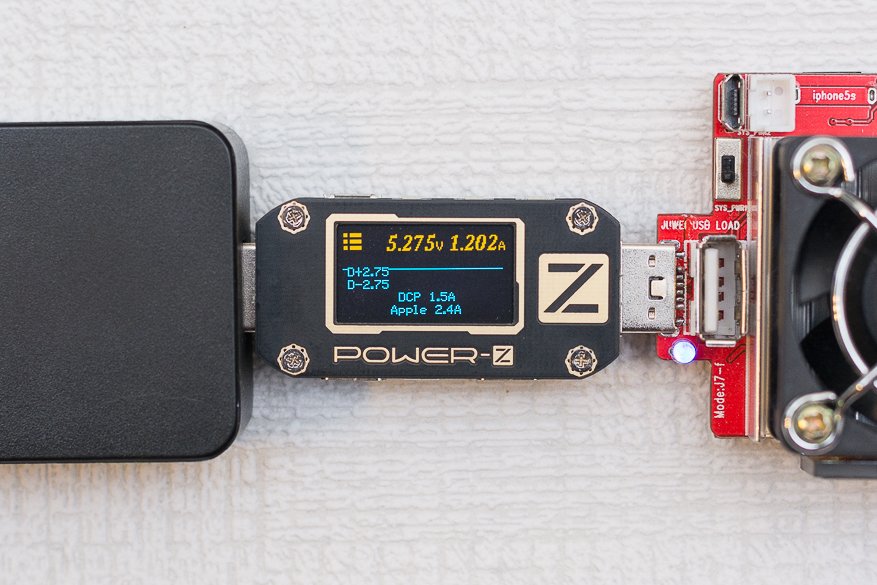

Анализ функций быстрой зарядки не очень информативный. Для QC 2.0 и 3.0 доступны триггеры.



Можно посмотреть информацию по доступным режимам USB PD.


И тут же принудительно включать для них триггер.


При подключении к компьютеру все данные можно снимать с помощью специальной программы. Программы для KM001 и KT001 разные. В этой же программе можно обновлять прошивку тестера.


А вот сниффер можно активировать только за дополнительную плату. И он на китайском языке.


Заключение

Оба тестера выполняют свою главную функцию — анализ и триггер режимов USB Power Delivery. Но ChargerLAB POWER-Z KT001 существенно функциональнее и удобнее в работе. Оба тестера можно приобрести у многих продавцов на площадках eBay и Aliexpress. Средняя цена KT001 — 60$, KM001 — 50$.
