Энергомонитор ELECALL D52 - 2048 для крепления на DIN рейке

Всем хорошего дня и настроения

Хочу поделится своими впечатлениями о энергомониторе (я предпочел называть этот прибор именно так) ELECALL D52 — 2048, предназначенный для крепления на стандартной DIN рейке. Прибор в реальном времени показывает напряжение, силу тока, активную и реактивную мощность, а так же коэффициент мощности (power factor) - cos φ. Далее прошу читать в моем обзоре.

Уже около года я вынашиваю идею установить что-нибудь интересное и полезное в пустое пространство домашнего электро щитка, оставшееся после разводки электрики и не занятое автоматами. Сразу скажу что идея еще не до конца реализована — но аппаратная база по крайней мере уже есть.

Основой идеи является установка энергомонитора, позволяющего контролировать расход электроэнергии по квартире. Географическое расположение электро щитка возле входной двери, легко позволит проверить перед уходом — не оставлен ли включенным например утюг  :)

В качестве энергомонитора, я присмотрел прибор ELECALL D52 — 2048 — на страницу товара

Характеристики:

Рабочее напряжение — 80-300 В AC

Рабочий ток — 0-100 А АС

Мощность — 30 кВТ

Точность — 1%

Поставляется в картонной коробке

В комплекте — энергомонитор и инструкция на английском и китайском языках

Инструкция умещается на одну страницу

Ширина прибора — около 5.5 см

Если взять за единицу измерения ширину стандартного автомата — 1 юнит, то ширина энергомонитора — 3 юнита.

На боковой части расположена схема подключения прибора

Крепление на рейку — стандартное, как у автоматов, при помощи пластиковой защелки

В нижней части находятся рабочие разъемы для подключения вольтметра, снизу вверх сквозь прибор проходит шахта для прохождения нагрузочного провода для измерения силы тока.

Открывается энергомонитор легко — в качестве крепление две пары пластиковых защелок по бокам

Маркировка на микросхемах стерта, дальше разбирать особенного смысла не видел.

Для проверки — собрал тестовый стенд. Розетка — так же предназначена для установки на DIN рейку — возле входной двери возле стойки с обувью нет розеток, а иногда, особенно в мокрую погоду надо включать электрическую сушку обуви. Собственно идея заполнения свободного пространства электрощитка и состояла в двух частях — 3 юнита розетка+автомат для нее и энергомонитор. Временно, в тестовых целях, я объединил эти две части проекта вместе.

Пробное включение. Индикаторы светятся красным светом, отлично видны и при свете и в темноте

Подключаю настольный косметический светильник жены (представляет собой больше круглое двустороннее зеркало — обычное и увеличивающее с подсветкой).

Активная мощность 38,1 Ватт

Реактивная мощность — 38,4 ВАр

cosφ = 0,986

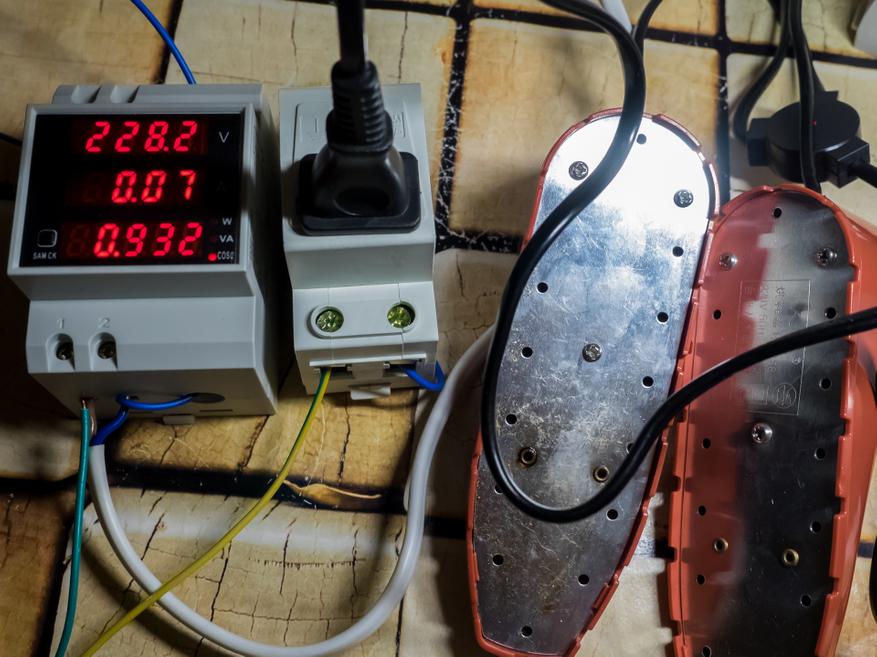

Та самая сушилка для обуви про которую я говорил -

Активная мощность

Реактивная мощность

cosφ

Для эксперимента я взял прибор, который всю получаемую от источника питания энергию превращает в полезную работу — парогенератор. Что-то вроде продвинутого чайника :)

Активная мощность

Напряжение в сети слегка скачет — поэтому немного отличается мощность

cosφ = 1

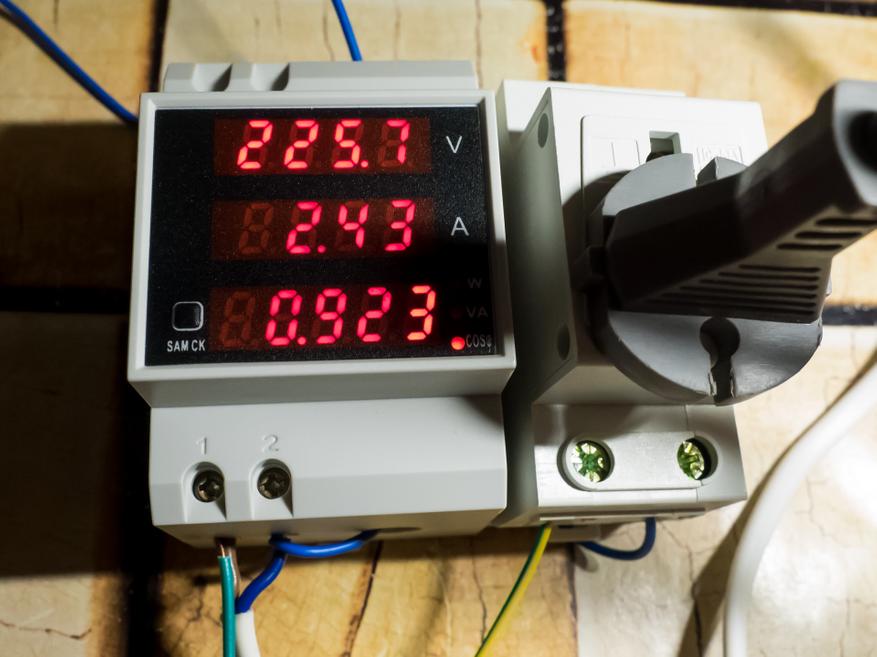

А следующий прибор — пылесос, в котором имеется электродвигатель.

Активная мощность

Реактивная существенно отличается

cosφ = 0,923

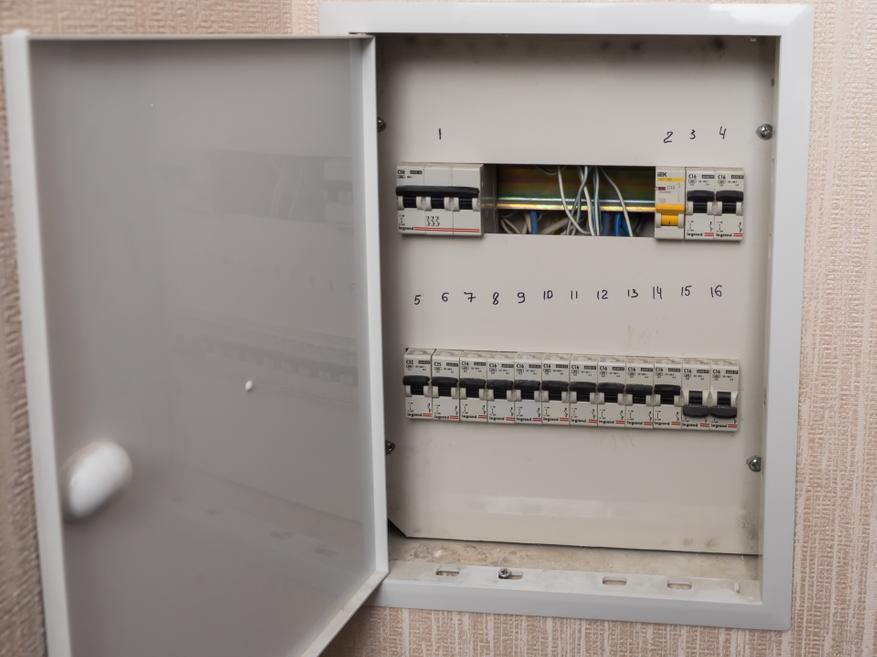

Элекрощиток. Свободного пространства на рейке — на 6 юнитов, почему бы не занять их чем-то полезным?

Пока временный вариант — на посмотреть. Постоянный вариант будет чуть изменен — энергомонитор будет сдвинут влево к входному пакетнику, автомат — будет стоять возле розетки. Розетка через автомат будет запитана отдельно, а через энергомонитор пройдет мощный провод от пакетника, на всю квартиру.

Проверка работоспособности.

После того как установил все в щиток — вспомнил, а сравнение то я не провел :))) Забыл. Придется делать все не удобно со стендом, а на весу в щитке.

Напряжение — показания совпадают

Токи,

нагрузка — энергосберегающая лампа

Энергомонитор — 0,2 А, токовые клещи — 0,17 А

нагрузка — лампа накаливания

Энергомонитор — 0,31 А, токовые клещи — 0,32 А

Уже упомянутый парогенератор

Энергомонитор — 6,4 А, токовые клещи — 6,61 А

До завершения проекта осталось развести отдельно розетку с автоматом, это я планирую сделать в ближайшие выходные, и вдумчиво, надежно и красиво переделать ввод в квартиру, пропустив его через энергомонитор.

Кинуть взгляд на энергомонитор при выходе их квартиры — секундное дело, зато точно будешь уверенным в том, что ничего не забыл выключить.

Спасибо за внимание, надеюсь обзор был полезен и интересен.

Об авторе
+4 0 11059 15
Автор 1507278702933555@facebook Рейтинг +285.65 Сила 726.44
Блог Kvazis House 53 99 RSS

15 комментариев

Strateg
Утюги вообще-то иногда сами выключаются ;) В том смысле, что они температуру подошвы регулируют включением/выключением нагрева. Так что в момент ухода как раз могут быть в «стелс-режиме»

P.S. Сорри за занудство :-)
1507278702933555@facebook
Это был такой поэтический образ. Конкретно утюг меня тоже не беспокоит, моя паровая гладильная станция — прекрасно сама выключается.
MadMixture
«Точность — 1%» — неверно, впрочем и в Инструкции тож :)   digit <> word
«Энергомонитор — 0,2 А, токовые клещи — 0,17 А» — надо различать показания 0,20 А и 0,2 А.
 ТщательнЕе бы.
MadMixture
И за такую нумерацию тумблеров я бы руки поотрывал, но сначала по пальцам молотком :)
Corvair
Отвратительный блок питания с гасящим конденсатором, быстро деградирующим и выходящим из строя. Есть вольтамперметр ВАР М-01 http://meandr.ru/voltmetr-ampermetr-var-m01 явно от этого же производителя, под маркой «Меандр», так он заглючил и потребовал замены балластного конденсатор не прослужив и года, с чем столкнулись очень многие владельцы данного устрйоства. Сперва начал время от времени показывать ерунду, проблема быстро прогрессировала и показания превратились в мельтешащую абракадабру. Поставил конденсатор от компьютерного БП, девайс снова в строю. Ещё там куча типично кЕтайских электролитов, каждый из которых потенциальная точка отказа.
Щитовая розетка тоже шедевриальная, с необычайно легкодоступными токоведущими элементами.

И за такую нумерацию тумблеров я бы руки поотрывал, но сначала по пальцам молотком :)
Это точно! :)
Глянуть бы ещё на внутреннюю разводку этого щита, там явно полный «атас», судя по картине в промежутке между девайсами верхней рейки :).
murka
Вопросы к щитку есть и по тому, что видно снаружи. Нет УЗО, нелепая экономия на одном (!) автомате — поставили ИЭК.
LLO
Думаю, что просто не было нормального автомата, поставили времянку IEK, всё остальное — Легранд, щит еще в работе :) Плюсом — автор сам делает, учится. УЗО — полезно, но я на практике в домашних условиях необходимости в нем не вижу, пару раз горе-электрики показывали мне «проблему» с моим оборудованием, а потом выяснялось, что они свое УЗО неправильно расключили...
А что касается идеи автора — не понял глубинного смысла, по мне так проще поставить умные розетки-выключатели и радиопультом выключать их на выходе из дома, это всё же быстрее, чем по дому носиться и искать, что где не выключено.
1507278702933555@facebook
Это все пока творческий поиск.
Розетки-выключатели потихоньку будут мигрировать в экосистему Xiaomi, и управляться с любой точки  мира. Но это долгий процесс и недешевый. Реально хотелось чем-то полезным заткнуть дырку в щитке. И сделанная первыми хозяевами квартиры (покупали уже с ремонтом) разводка — более чем странная — например нет розеток в прихожей, из трех балконов — только на одном.
Благодаря комментариям к этому обзору (он опубликован на трех ресурсах) уже заменил розетку на такую  — действительно лучше. Автомат — лежал в загашнике, поставил чтобы специально не покупать, он работает только с одной розеткой в щитке, которая используется весьма редко — для сушек обуви, ну иногда пылесос/парогенератор на 5 минут воткнуть при уборке.
Энергомонитор — черт его знает, захотелось вот поставить, стоит красиво цифирками светит :) Может действительно поставить УЗО — на фазу которая на розетки идет, где все самое ценное. Но если бы тему не поднял то много чего интересного не прочитал бы.
murka
УЗО — полезно, но я на практике в домашних условиях необходимости в нем не вижу

А в каких условиях вы видите необходимость, чтобы вас не убило высоким напряжением?
100003525840235@facebook
Гасящий конденсатор это который большой коричневый? У меня такая же хрень, время от времени показывает заниженное в половину напряжение и ток 0А, а иногда вообще показания встают и не меняются пока не выключу/включу его. Проблема наверное как раз в нем. На какой его заменить? Подскажите характеристики. БП ненужных нет, чтобы оттуда вынуть.
maxxfc
У меня в счетчике электричества все эти показания отображаются (не уверен про косинусфи только) :)
maxxfc
Хотя, конечно, не так красиво :)))
wojda
запутались с мощностью: В*А это полная потребляемая мощность. Реактивная в варах измеряется и ее прибор этот не показывает, но высчитать можно. Чем ближе косинус Фи к единице, тем лучше.
