Вытяжные заклёпки: что это, как выбрать и правильно установить

Вытяжные заклёпки — один из самых универсальных и удобных видов крепежа. Они применяются в автомобилестроении, авиапроме, судостроении, при монтаже фасадов, мебели и бытовой техники. Этот маленький элемент позволяет быстро и надёжно соединять детали там, где болт или саморез окажутся бессильны. Но чтобы соединение было прочным и долговечным, важно правильно выбрать заклёпку и грамотно её установить.

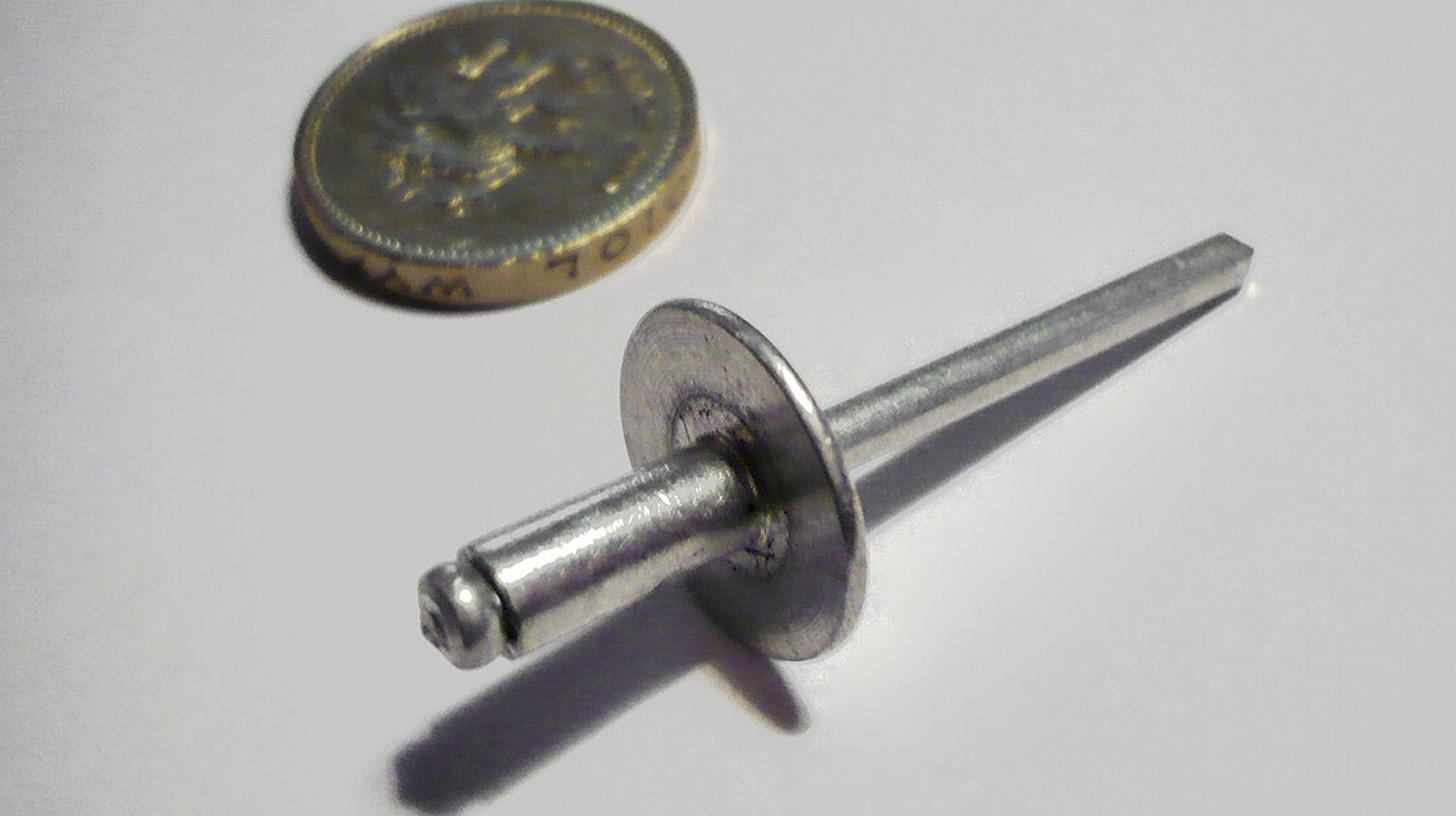

Как устроена вытяжная заклёпка

Классическая заклёпка состоит из двух частей:

• корпус (гильза) — полая втулка, которая деформируется;
• стержень (сердечник) — металлический прут с утолщением на конце.

При установке заклёпочник вытягивает сердечник. Его утолщение раздвигает стенки корпуса, они развальцовываются с обратной стороны отверстия, и детали прочно стягиваются. Сердечник обрывается в заданной точке, оставляя готовое соединение.

Главное преимущество: монтаж возможен «вслепую» — доступ нужен только с одной стороны детали.

Разновидности вытяжных заклёпок

Как выбрать размер

Когда речь заходит о выборе размеров вытяжной заклёпки, первое, что нужно помнить, важен не только внешний вид детали. На самом деле решающим оказывается так называемый диапазон зажима, или grip range. Производители всегда указывают его в таблицах, и именно на эти данные стоит опираться в первую очередь. Формулы и «прикидки на глаз» хороши только в теории, а на практике именно диапазон гарантирует, что заклёпка действительно раскроется правильно и зафиксирует детали.

Если говорить о правилах, то здесь работает простой принцип: диаметр заклёпки должен соотноситься с толщиной соединяемых материалов, примерно как один к трём. То есть, если у вас пакет толщиной девять миллиметров, заклёпка с диаметром три миллиметра будет вполне уместна. Длина корпуса при этом должна быть чуть больше суммарной толщины деталей. Это нужно для того, чтобы втулка смогла полностью разжаться и образовать прочную «шляпку» с обратной стороны.

Но даже идеально подобранный диаметр не спасёт, если проигнорировать вопрос совместимости материалов. Здесь легко допустить ошибку. Алюминиевая заклёпка в стальном листе быстро превратится в очаг коррозии, гальваническая пара сделает своё дело. Поэтому алюминий дружит только с алюминием или пластиком, сталь исключительно со сталью, нержавейка считается универсальной и подходит почти везде, а медь и латунь чаще выбирают для электроники и декоративных решений, где важна не столько прочность, сколько надёжный контакт или эстетика.

По сути, выбор заклёпки — это всегда баланс. Нужно учитывать не только толщину деталей, но и среду, где будет эксплуатироваться соединение. Одно дело мебель в сухой комнате, другое фасадное крепление под дождём и снегом. В первом случае алюминиевая заклёпка справится без проблем, во втором лучше сразу брать нержавеющую. И тогда соединение прослужит столько, сколько нужно, не подведя в самый неподходящий момент.

Таблица типовых размеров и диапазонов зажима

Примечание: конкретные значения зависят от производителя и конструкции заклёпки.

Монтаж шаг за шагом

Монтаж вытяжной заклёпки кажется делом простым, но в нём есть своя последовательность, без которой трудно рассчитывать на надёжность соединения. Сначала нужно подготовить отверстие: оно должно быть чуть больше диаметра заклёпки, буквально на пару десятых миллиметра. Если просверлить меньше, то гильза не войдёт как положено, если больше, то она начнёт болтаться. Когда отверстие готово, заклёпку вставляют до упора и берут в руки инструмент. Заклёпочник начинает тянуть сердечник, и в этот момент втулка с обратной стороны развальцовывается, превращаясь в своеобразную «шляпку», которая стягивает детали. Когда усилие достигает критической точки, сердечник обрывается — и всё, соединение готово. Для мягких материалов вроде пластика или тонкого алюминия стоит подложить шайбу: она распределит нагрузку и не даст корпусу прорвать лист.

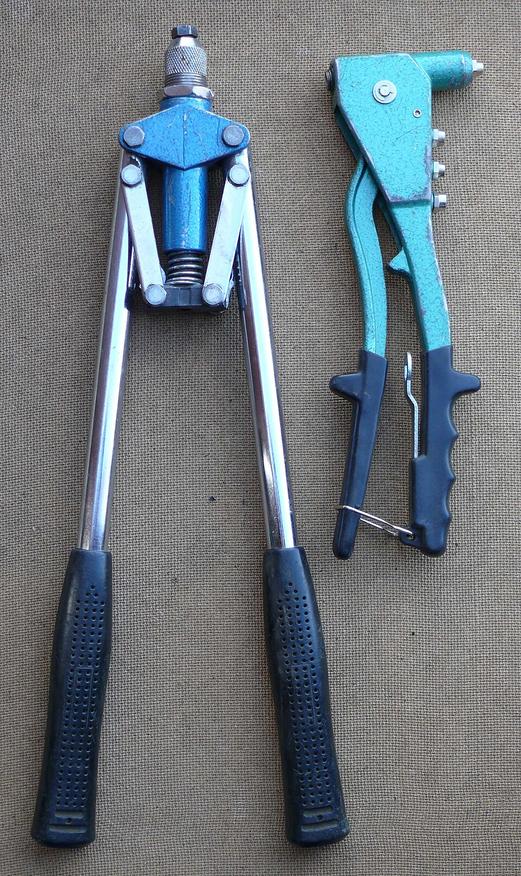

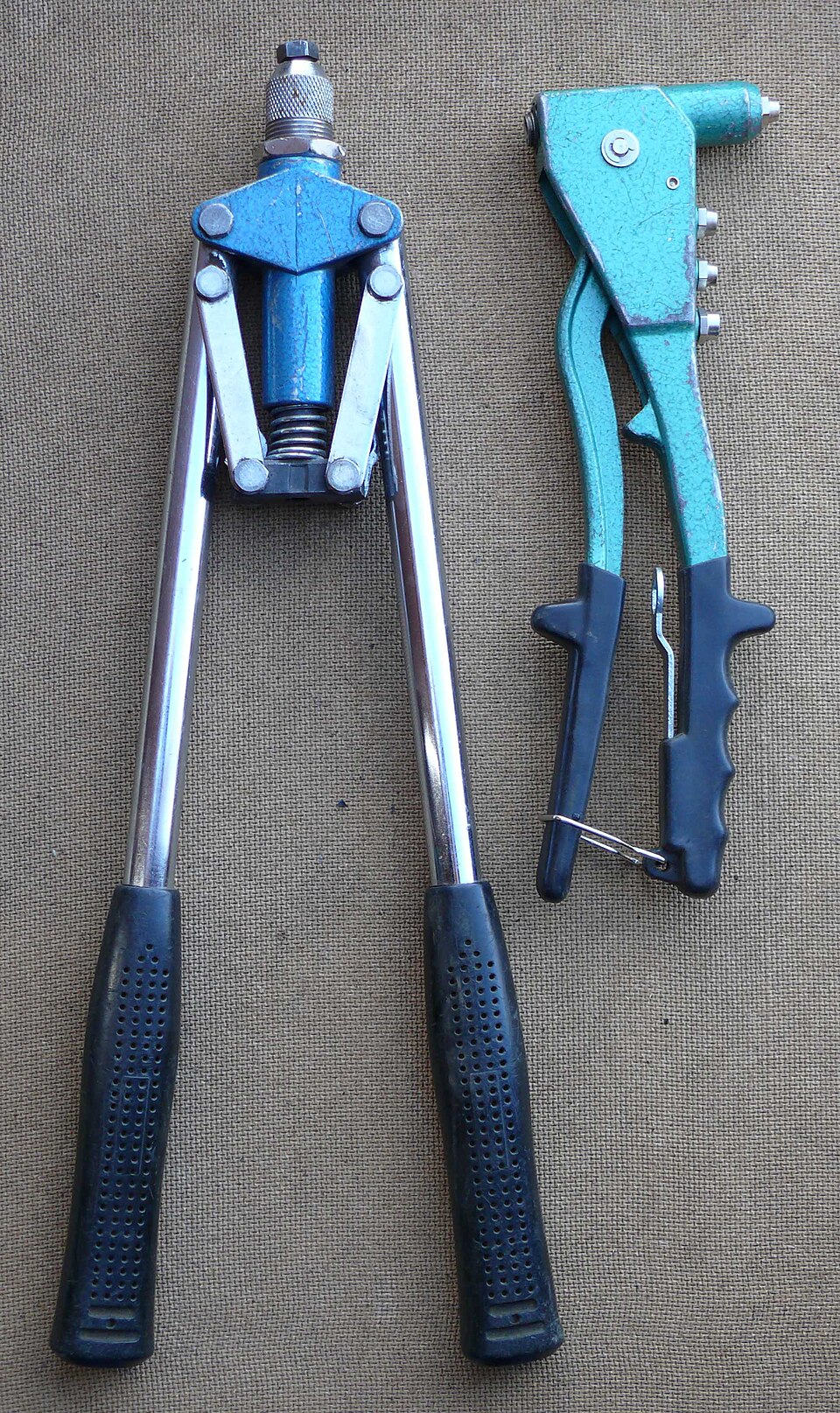

Инструменты для такой работы бывают разными, и выбор зависит от объёмов. В домашней мастерской чаще всего используют компактные ручные заклёпочники, они просты и подходят для небольших задач. Если предстоит работать с крупными диаметрами, удобнее взять рычажный вариант — длинные рукоятки позволяют тратить меньше усилий. В строительстве сегодня популярны аккумуляторные модели: они мобильны и не требуют компрессора, в отличие от пневматических, которые до сих пор незаменимы на производстве, где счёт идёт на сотни или тысячи заклёпок за смену.

Типичные ошибки новичков

Ошибки при работе с вытяжными заклёпками встречаются даже у опытных мастеров. Самая распространённая — когда отверстие просверлено слишком большим, и заклёпка в нём начинает болтаться, теряя жёсткость. Иногда выбирают слишком короткий вариант, и тогда корпусу просто не хватает длины, чтобы как следует развальцеваться. В мягких материалах вроде пластика или фанеры проблема другая: если не поставить шайбу, втулка легко прорывает лист, и соединение оказывается испорченным. Наконец, многое зависит от инструмента. Дешёвые заклёпочники часто подводят: они гнут сердечники, заклинивают или ломаются сами, и вместо аккуратной работы приходится тратить силы на борьбу с механизмом.

Итог

Вытяжные заклёпки — это простой, быстрый и надёжный способ крепления. Их главный секрет, правильный подбор по диаметру, длине и диапазону зажима. Если добавить грамотную установку и совместимость материалов, соединение прослужит десятилетиями. Заклёпка — это маленькая деталь, но именно из таких «мелочей» складывается долговечность любой конструкции.
