Приветствую!

Провел ряд тестов нового осциллографа FNIRSI AD5012H, отчитываюсь.

Новая модель FNIRSI AD5012H — это один из самых лучших за свои деньги. Представляет собой одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.  Цена c учетом купона продавца $68 (!), что вполне доступно для любителей, для начинающих, а также для домашнего использования.

ОСЦИЛЛОГРАФ FNIRSI-5012H 100МГЦ



Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 60-70 МГц. Другие периодические и апериодические сигналы нормально смотрятся до 50 МГц.



Основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений. Не менее важная характеристика — это размер дисплея и емкость батареи, обеспечивающие комфортную работу в автономном режиме.

Характеристики:

1:Analog band width: 100MHz
2:Maximum real time sampling rate: 500MS/s
3:Vertical sensitivity: 50 mV/div ~ 100 V/div
4:Horizontal time base range: 50S/div ~ 6nS/div
5:Maximum test voltage: 80 V (1X probe), 800 V (10X probe)
6:Storage depth: 128KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Auto
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 80 V
13:Display: 2.4 inch — 320*240 — IPS process
14:Power supply: 5000 mAh lithium battery
15:Size: 114mm x 74mm x 33mm
16:Weight: 300g

В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.

 При старте осциллограф показывает заставку с номером модели. Номера прошивки не видно.



 Под дисплеем расположен клавиатурный блок для управления: курсорные клавиши, функциональные, вспомогательные и клавиши переключения режимов. Дисплей реально IPS, углы обзора отличные, контраст тоже. Обращайте внимание, на Бангууде и на Али продают разные версии этой модели.

 В комплекте есть подробная инструкция, с описанием режимов и клавиш на английском языке. Ничего сложного, можно разобраться методом «тыка».



 На верхней панели расположен один единственный вход BNC для щупа Коннектор BNC слегка утопленный, что может быть удобно при измерениях больше 100В
 Для подзарядки служит MicroUSB с удлиненным штекером.Выключатель расположен на нижней панели, рядом с MicroUSB


 Устройство имеет защитный силиконовый чехол.

 В комплекте есть неплохой 100МГцовый щуп Р6100. Предусмотрена компенсация емкости щупа.

 Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.

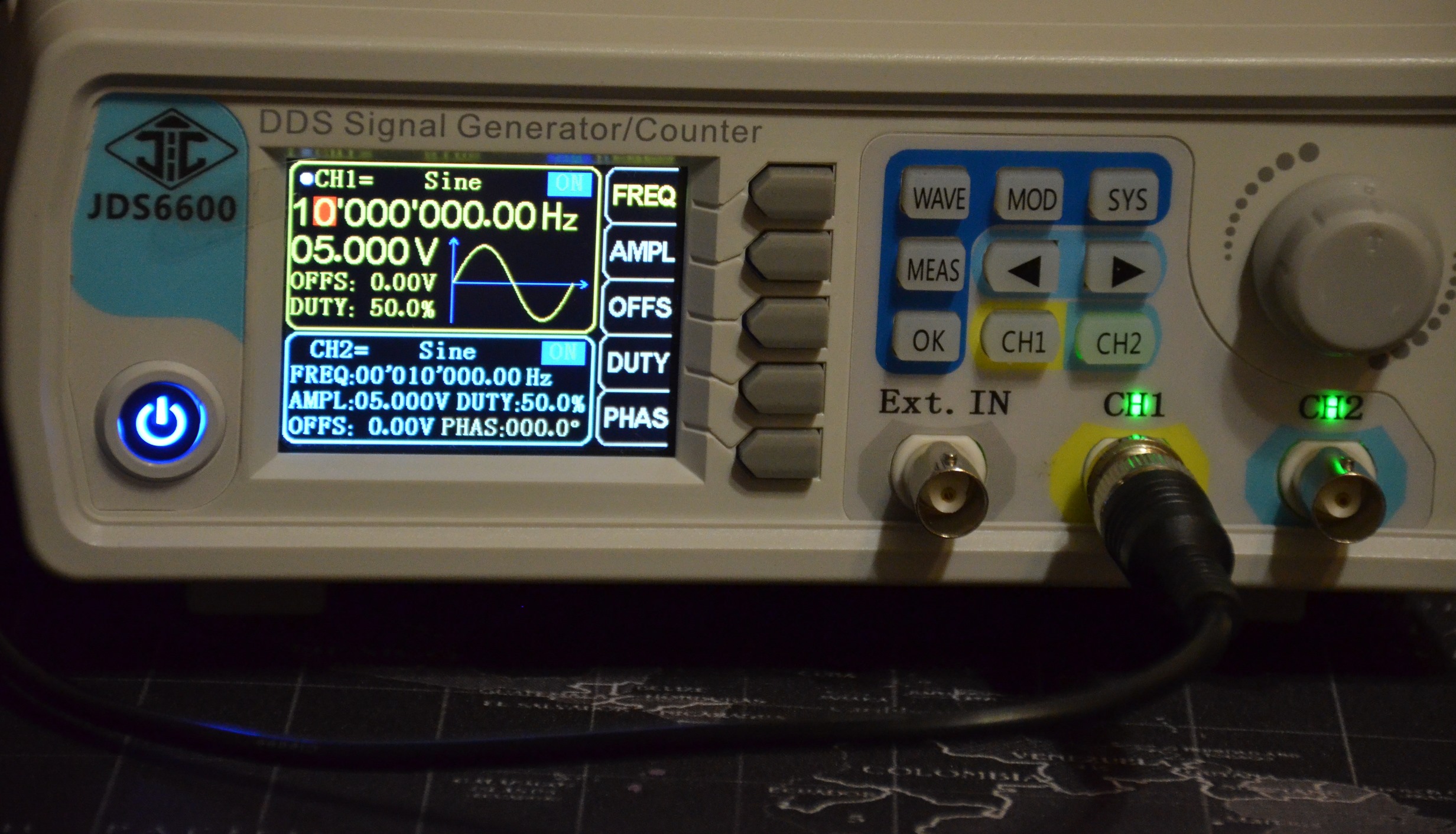

Провел небольшое тестирование с помощью генератора DDS сигналов JDS6600

 Сигнал: синус, амплитуда 5В, частота 10МГц Отображает отлично. Для сравнения — Hantek и Rigol.

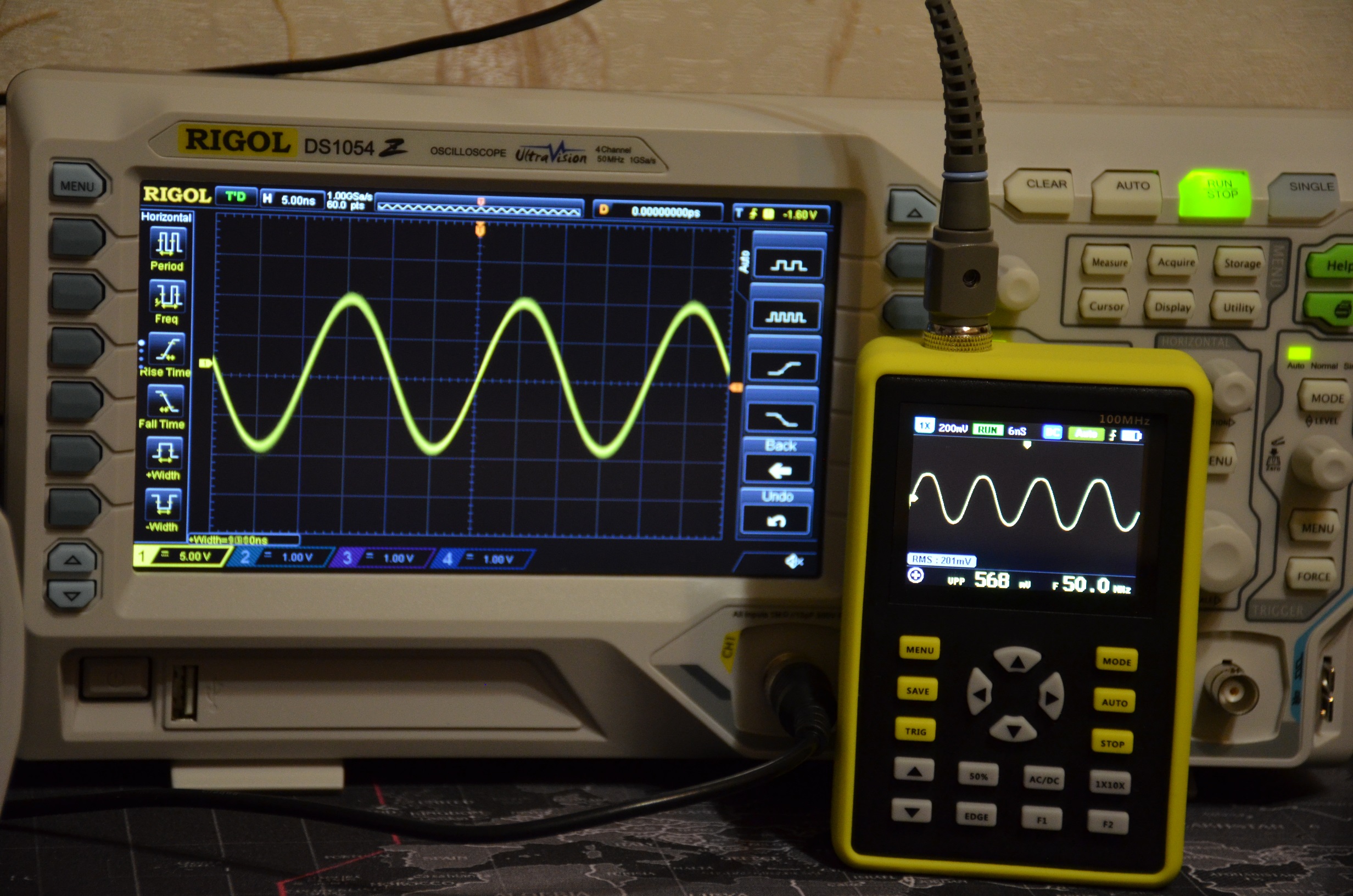

Сигнал: синус, амплитуда 5В, частота 50МГцВ диапазоне до 50МГц — нареканий нет
Сигнал: меандр, амплитуда 5В, частота 1МГц Меандр до 30-40 МГц отображает нормально. Далее сильно зависит от источника сигнала
Сигнал: пила, амплитуда 5В, частота 10МГц Генератор искажает форму. Обратите внимание на качество отображения Rigol и AD5012H

 Поменял генератор сигналов.

На фото синус 30 МГц — отлично.



 Максимум, чего удалось добиться — 70 МГц.  Ниже 70 МГц синус отображается нормально, синхронизируется. На фото 60 МГц

 Фотография основной платы осциллографа.

Установлен ARM процессор GD32F407 ( Cortex®-M4 Core @ 168 MHz ), АЦП стоит «разогранный» AD9288. Для заряда аккумулятора TP4056. Присутствует SPI flash  W25Q64FVSSIG 64МБит (Источник)

Сравнение с DSO FNIRSI PRO (5MHz)

Сравнение с HANTEK 2C42 40МГЦ

DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.  Если есть возможность — берите, так как 68$ это весьма скромно. Для сравнения, за $20...25 можно взять постой DSO150 (1МГц) или за $40 DSO Fnirsi Pro (5МГц).

ОСЦИЛЛОГРАФ FNIRSI-5012H 100МГЦ

 Сейчас можно купить с купоном на скидку $20 (купон берем на странице товара). Итоговая цена $68 с учетом доставки.

Впечатления от других моделей осциллографов можно посмотреть по ссылке:

Выбираем бюджетный карманный осциллограф



Рекомендую обратить внимание на полезные аксессуары для осциллографа:

Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)

Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)

Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)

Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)

 Смотрите также:

Лучшие модели осциллографов для радиолюбителя с Aliexpress на летней распродажеПодборка необычных и полезных плат, модулей и адаптеров с АлиэкспрессУмный дом с нуля: устройства Xiaomi MiHome для безопасностиДоступный мобильный тепловизор Seek Thermal CompactПодборка аудиомодулей и усилителей с Aliexpress для самодельных системМегаполезные гаджеты для автомобиля с AliexpressПодборка топ-10: паяльное оборудование и инструменты с Aliexpress



19 комментариев

D
Интересный девайс. Интереснее остальных карманных осциллографов. Про 500 MSPS это конечно неправда, АЦП там 2-х канальный 100 MSPS, если использовать оба канала на один ввод в режиме чередования (а они так и делают, видно по разводке платы) то это даёт нам 200 MSPS реальных. Но это всё равно намного лучше чем реальные характеристики других карманных девайсов.
lexus08
Верно. 500ms/s в названии лота — скорее маркетинговый трюк.
Но и так за свои деньги это хороший аппарат
M
Очень близко к данному девайсу по цене стоит Hantek 2с42, который при относительно малых затратах по времени и финансам можно легко превратить в 2d72. При этом у него будет 2 канала, генератор, 250MSPS и встроенный мультиметр. Хотя управление при этом не такое удобное, как здесь.
10932859@vkontakte
Взял себе данный ослик, видимо брак попался: проверьте с вертикальной развёрткой 200мВ подать меандр 0.5В и посмотрите, искажается ли сигнал? Или с делителем Х10 с развёрткой 2В. Подозрение, что расчет внутренних делителей с компенсатором неверный.
Steve Key
Любопытно, как он себя ведёт, если, скажем, подать частоту 50 Гц, а развёртку поставить медленную, чтобы «луч» пробегал по экрану за несколько секунд?
У меня цифровой осцилл выдавал вместо широкой сплошной полосы просто ноль.
Steve Key
Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.

Вы смеётесь: он вообще чепуху показывает, сильно «гробит» сигнал…
Steve Key
Сигнал: меандр, амплитуда 5В, частота 1МГц

Автор обзора стыдливо «вывел за кадр» сабж, очевидно, потому что он уж очень сильно искажает.
Но — спасибо за фотки, кому надо — разглядят лажу.
Я понимаю, не хочется «заказчику» говорить, что чухня его товар…
R
Вот вы советуете этот или Хантек с мультиметром? Стационарный хороший есть. Ищу мобильный.
lexus08
Хантек получше. Из вариантов еще jds2022 или jds6031
R
Спасибо, Хантек буду брать, тем более что VC99 у меня сейчас, достал уже своей тормознутостью.
y
Не справляется он с сигналами, пила у Ригола совсем другая. Зачем вы врете? Only business? Это не осциллограф, а дешевая игрушка для самых простейших приблизительных измерений.
114722427495640800151@google
Вот здесь всё про него показано https://www.youtube.com/watch?v=Ju2DcqvG98s&t=116s в качестве эталонного использовался LeCroy 332А 350МГц, 2Гс/с. Меандр и трапецию нормально показывает до 7МГц, на частоте 15МГц меандр превращается в синус, на частотах выше 80МГц начинает врать частотомер и резко падает чувствительность. Я предполагаю что надпись 100МГц — это частота дискретизации, тогда всё встаёт на свои места. Кстати для меня эти параметры вполне приемлемы потому что с частотами выше 5МГц работать приходится редко, а на частотах до пяти мегагерц он вполне себе справляется.
90779093@vkontakte
FNIRSI-5012H как осциллограф, ну такое себе, для исследования сигнала годится на частотах до 10мгц. Как показометр отлично сплавляется до 70мгц.
Так что, если вам нужно только увидеть наличие сигнала, но не важна его форма, то FNIRSI-5012H можно брать смело.
O
Серьезный косяк в портативном осциллографе Fnirsi 5012H: https://www.youtube.com/watch?v=s-LDKWDIdYw
