Обзор ваттметра Robiton PM-3 – учет потребления и расчет стоимости

Можно ли в домашних условиях точно понять, сколько электроэнергии расходует тот или иной прибор, и во что это выливается в рублях? Именно для этого и нужен ваттметр Robiton PM-3. Это компактное устройство включается прямо в розетку и позволяет следить за напряжением, током, мощностью, количеством потребленных киловатт-часов и даже считать стоимость электроэнергии по разным тарифам. В обзоре я разбираю его возможности и работу.

Технические характеристики

Упаковка и комплект поставки

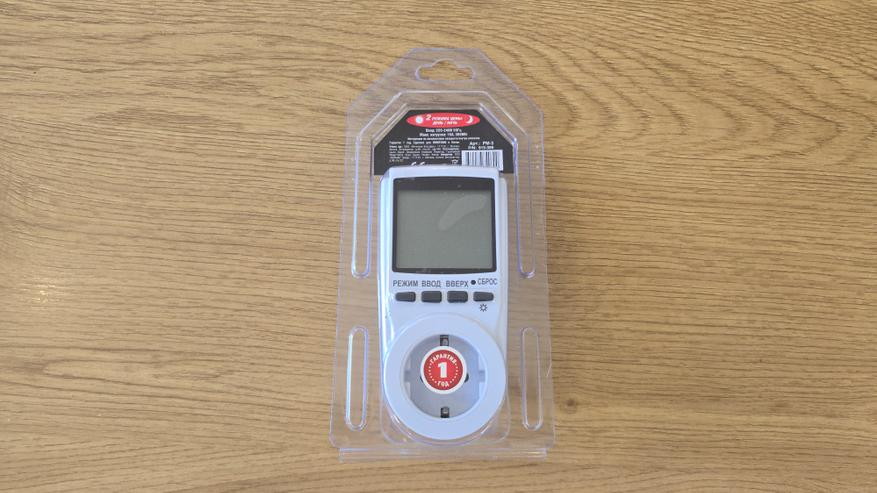

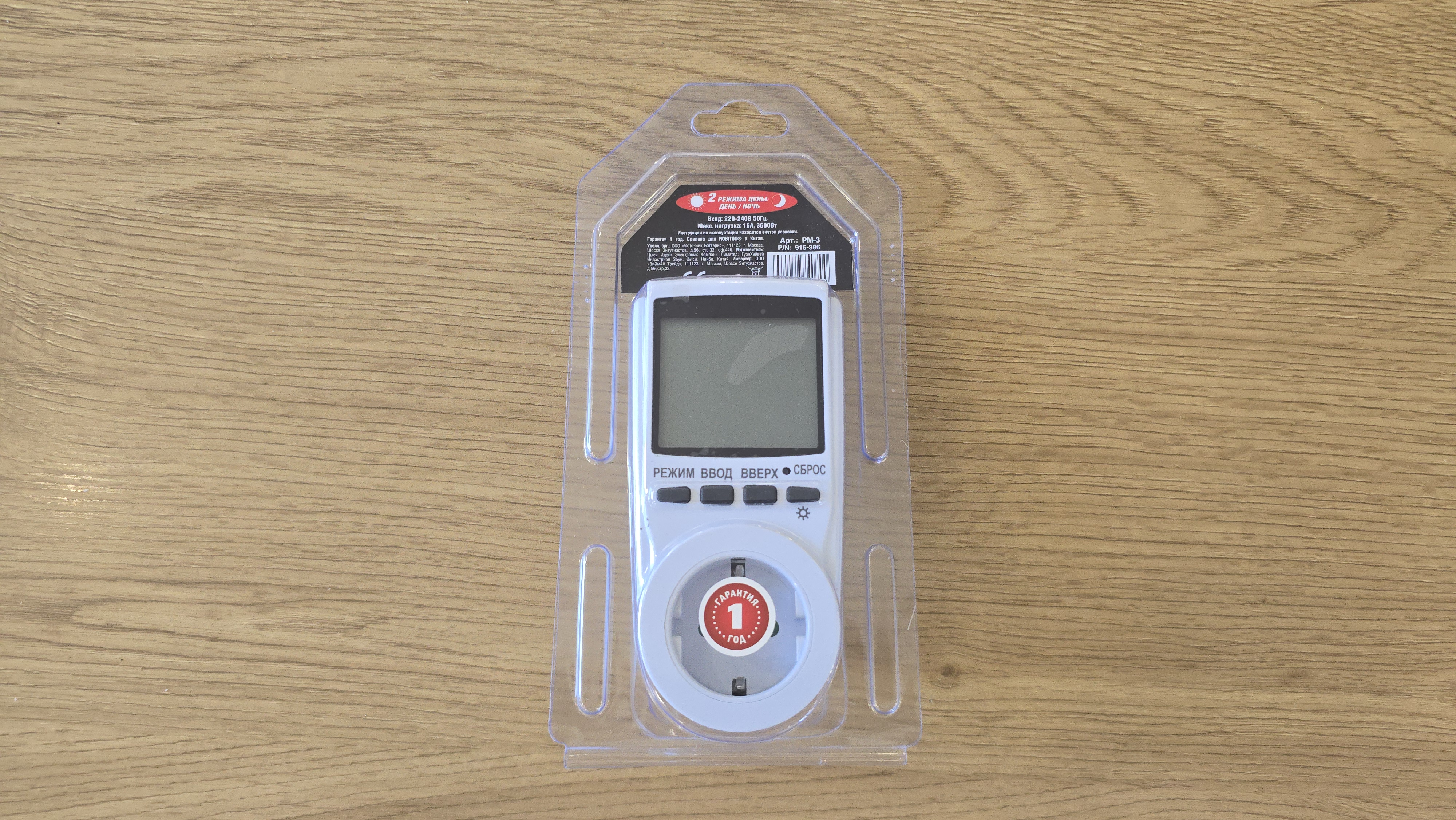

Ваттметр Robiton PM-3 упакован в прозрачный пластиковый блистер, через который сразу виден сам прибор. На верхней части вставки расположена черно-красная полиграфия с названием бренда, моделью и указанием основных измеряемых параметров. Коробка имеет вырез для подвешивания на витрине, а на лицевой стороне устройства заметна наклейка с обозначением гарантийного срока.

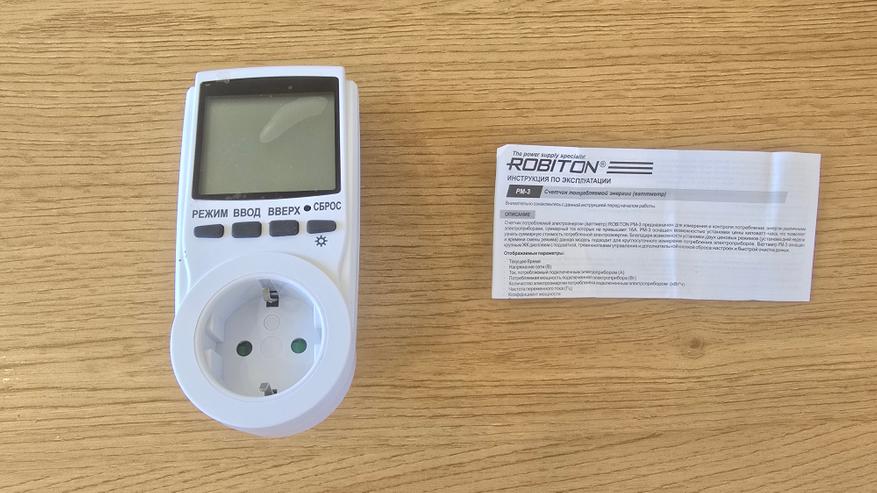

В комплект поставки входит сам ваттметр Robiton PM-3 и инструкция от производителя, включающая инструкцию по эксплуатации и гарантийный талон.

Внешний вид

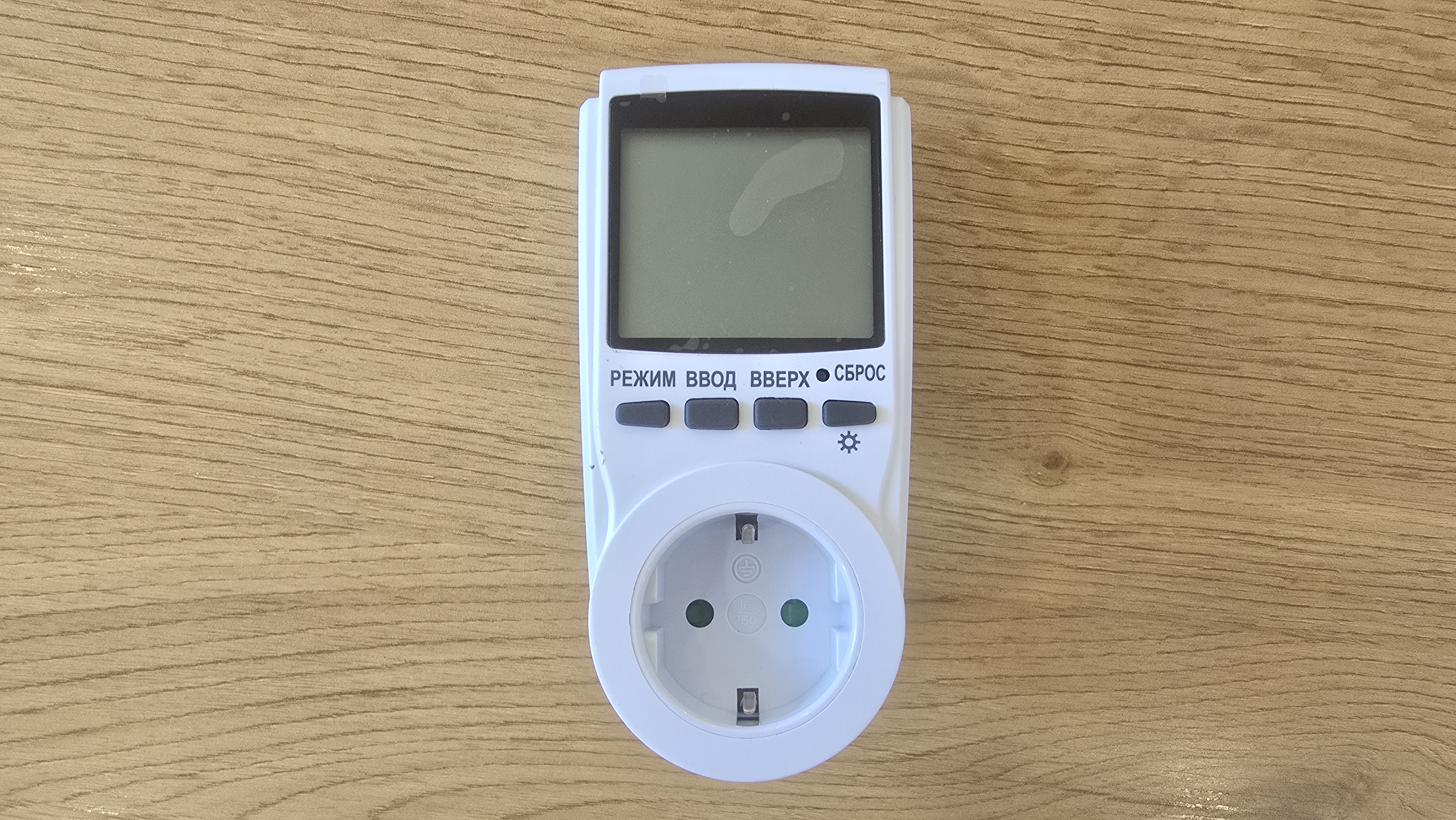

Ваттметр Robiton PM-3 выполнен в формате розеточного адаптера. Спереди располагается крупный прямоугольный дисплей, который занимает верхнюю часть корпуса. Под экраном находится ряд из четырех кнопок, подписанных как «Режим», «Ввод», «Вверх» и «Подсветка». Рядом с ними, чуть выше, правее подсветки вынесена отдельная кнопка «Сброс». В нижней части корпуса предусмотрено сквозное розеточное гнездо типа Schuko с заземляющими контактами.

Информация на экране разделена на несколько зон. Центральная область отведена под крупные цифры, здесь отображаются основные измеряемые параметры. В зависимости от выбранного режима это может быть мощность, ток, напряжение или количество потребленных киловатт-часов. В верхней строке дисплея размещены обозначения текущего режима: «WATT», «kWh», «AMP», «VOLTac», а также вспомогательные метки вроде «SET» и «COST/kWh». Эти индикаторы помогают понимать, какой именно параметр выводится в данный момент и в каком режиме работает прибор.

Ниже основной области находится дополнительная информация. Здесь выводится коэффициент мощности с подписью «POWER FACTOR», отображается текущая частота сети в герцах и состояние тарифных программ. В отдельной строке отображаются дни недели, что используется для работы тарифов и часов. Рядом присутствует отметка AM/PM, которая включается при выборе 12-часового формата времени.

В нижней части экрана отображается текущее время и суммарное время работы нагрузки. Отдельно отображается «TOTAL», то есть общая стоимость и длительность, а также «ON TIME», что указывает время работы подключенного прибора.

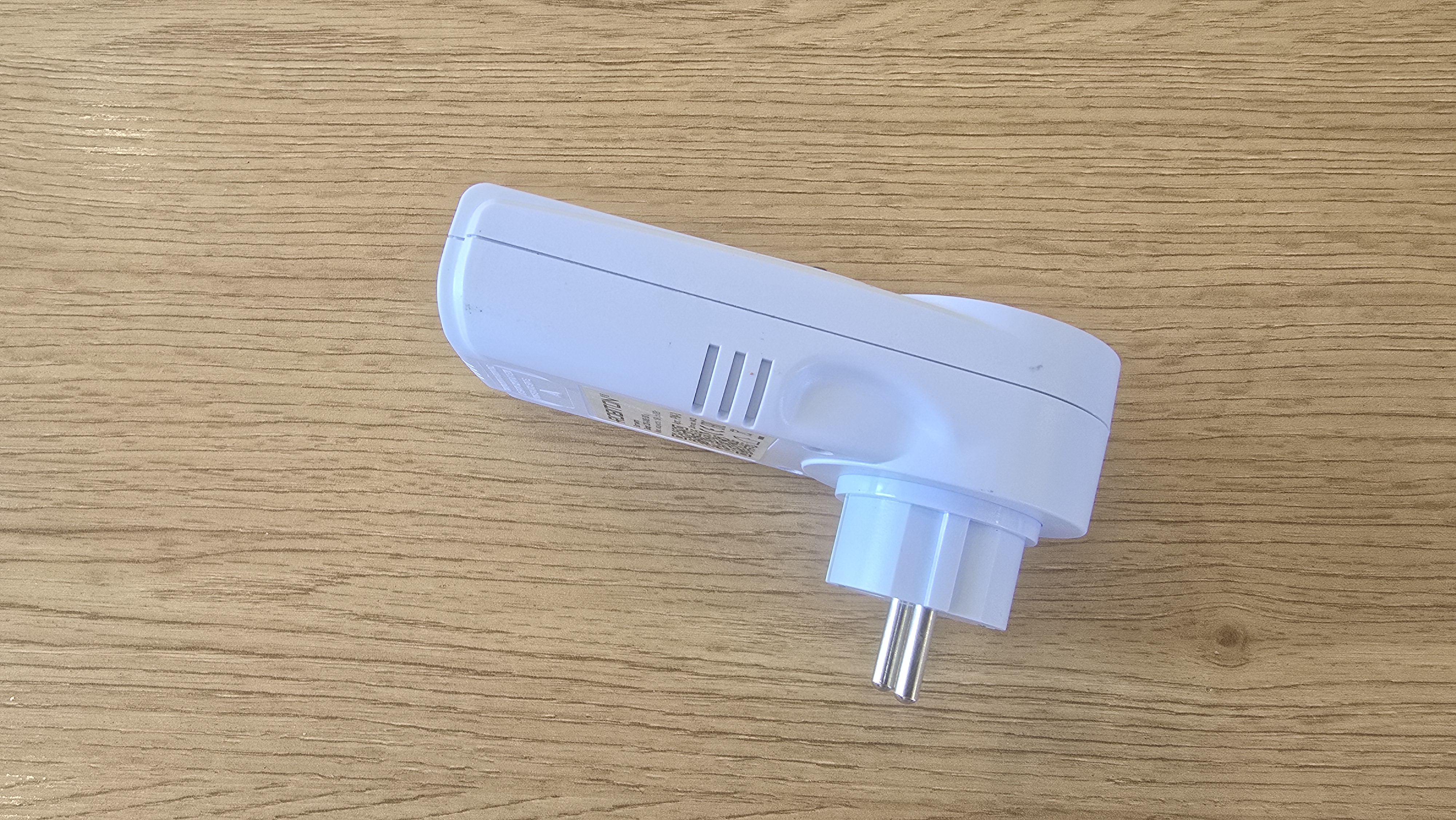

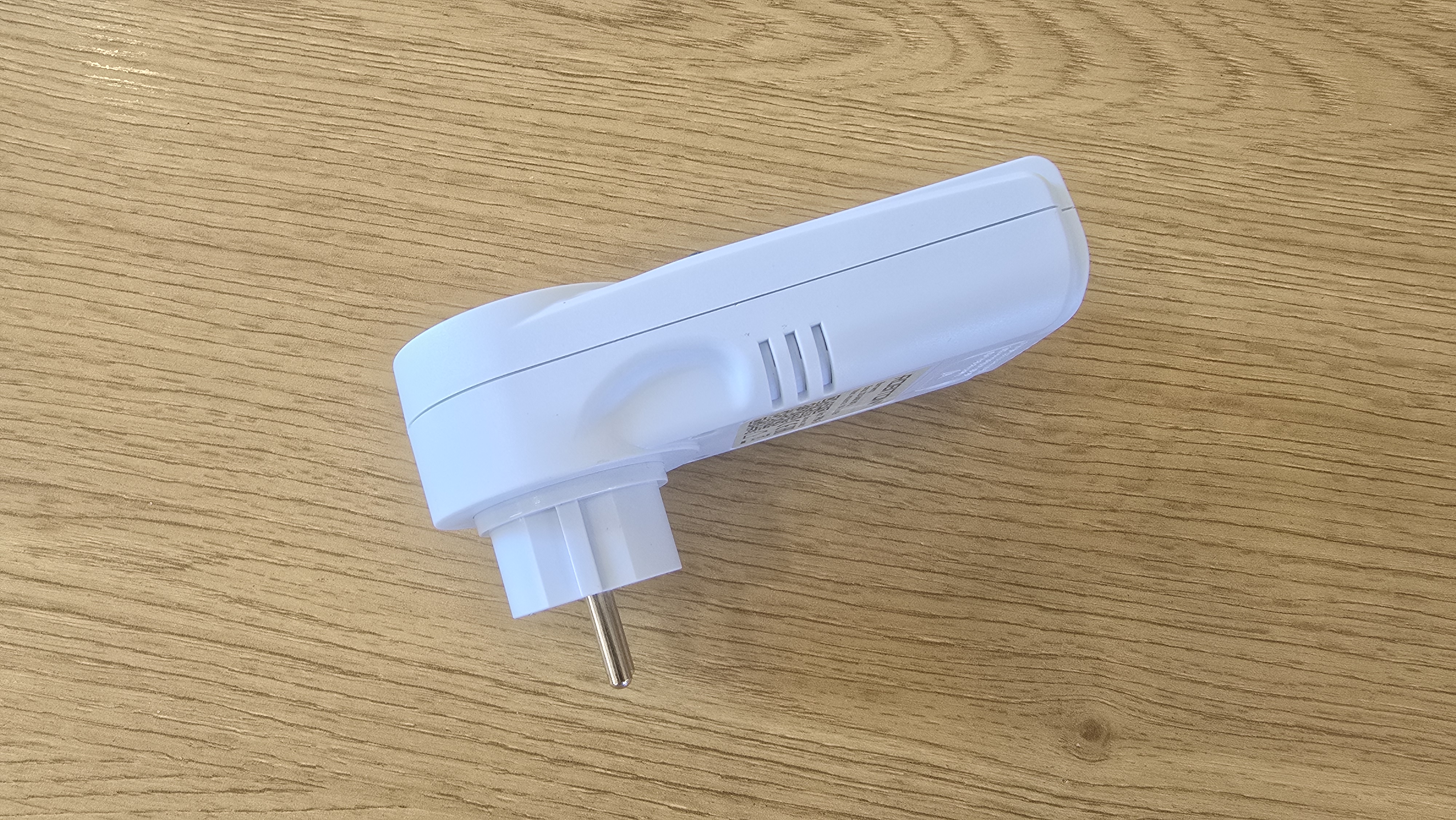

Если посмотреть на устройство сбоку, корпус выглядит достаточно массивным, с небольшим выступом в задней части, где расположен сетевой штекер для подключения в розетку. По бокам заметны вентиляционные прорези, которые обеспечивают циркуляцию воздуха внутри. Слева и справа также есть плавные углубления, они помогают удобнее извлекать прибор из розетки.

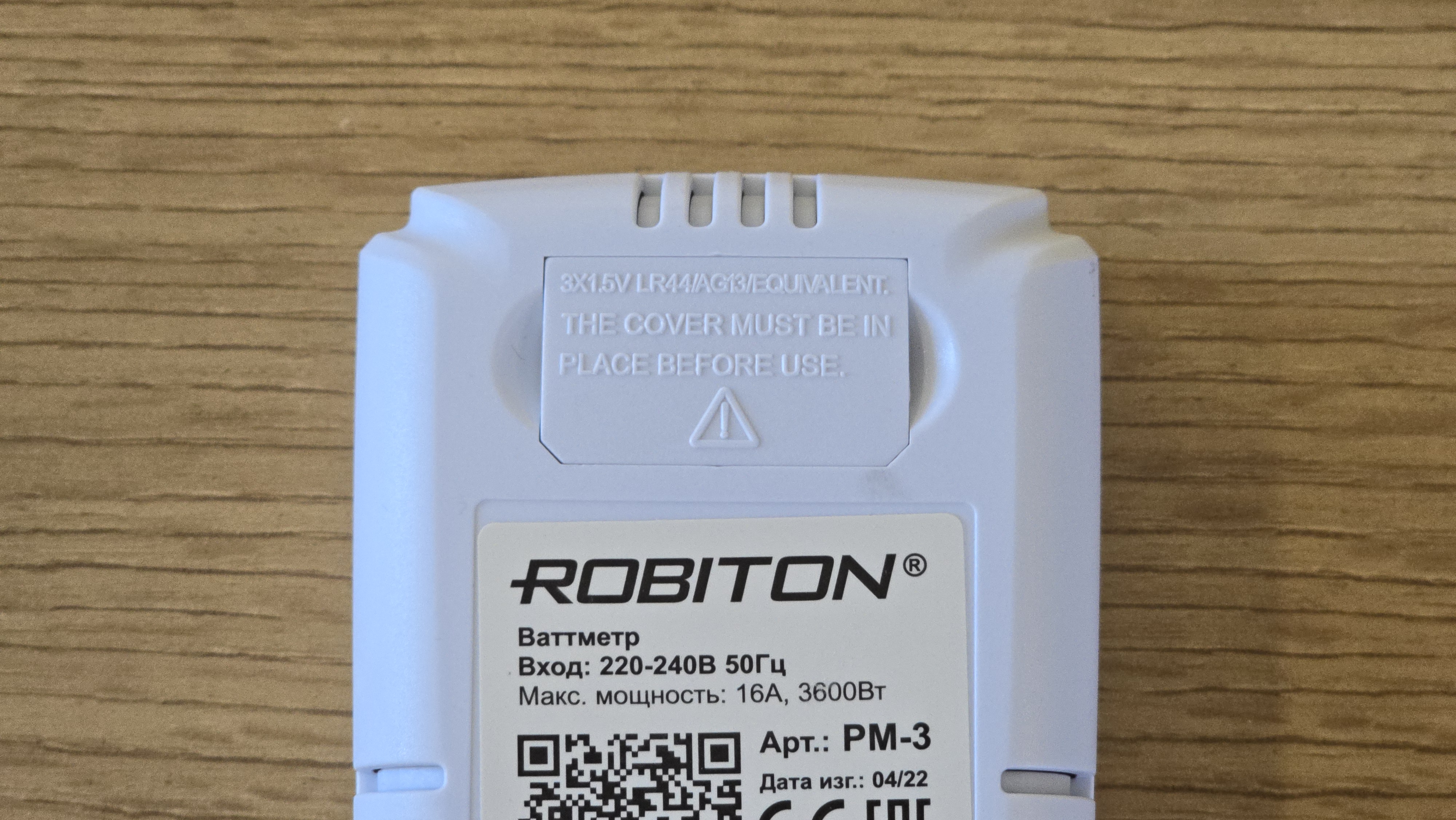

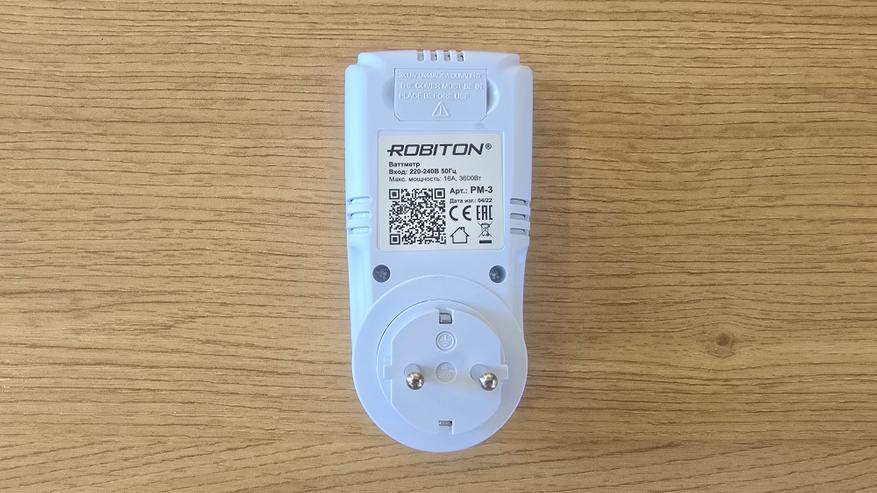

Задняя часть корпуса выполнена из того же белого пластика. Здесь нанесена информационная наклейка с названием производителя, моделью, техническими параметрами и маркировками соответствия. Ниже расположен встроенный сетевой разъем с двумя штырями стандарта Europlug и контактами заземления. В верхней части находится крышка скрывающая доступ к трем батарейкам, благодаря которым устройство хранит в памяти информацию о последних измерениях.

Функциональные особенности

Согласно заявленным данным, ваттметр Robiton PM-3 рассчитан на работу в сети 220 В с частотой 50 Гц и способен выполнять несколько задач одновременно. Производитель указывает, что устройство способно отображать напряжение в диапазоне от 190 до 276 В с точностью около одного процента. Помимо этого, прибор показывает частоту переменного тока в пределах от 45 до 65 Гц, а также коэффициент мощности. Эти показатели предназначены для оценки стабильности работы электросети и особенностей нагрузки.

Дополнительно указано, что прибор измеряет ток подключенных устройств от 0.01 А до максимальных 16 А. На основе этого параметра вычисляется мощность нагрузки, которая может отображаться в пределах от 0.2 до 3600 Вт. Заявленная точность измерений составляет либо один процент, либо фиксированное значение 0.2 Вт или 0.01 А в зависимости от режима. Таким образом, устройство позиционируется как универсальный инструмент для контроля как маломощной техники, так и оборудования с высоким энергопотреблением, но в пределах допустимых 16 А.

Основная задача связана с учетом потребленной энергии. Ваттметр способен суммировать показатели до 9999.99 кВтч и параллельно вести учет времени работы нагрузки. Чтобы связать полученные данные со стоимостью электроэнергии, предусмотрена возможность задания цены одного киловатт-часа. Более того, заявлена поддержка сразу двух тарифных режимов с привязкой ко времени и дням недели. Это должно позволить вести дифференцированный подсчет по дневному и ночному тарифу, а также видеть отдельные итоги по каждому из них и общую сумму. При пересечении интервалов расчет выполняется по второму тарифу, это прямо указано в инструкции.

Организация отображения информации построена на цикличном переключении экранов. Кнопкой можно поочередно просматривать напряжение и частоту, коэффициент мощности вместе с током или мощностью, суммарное энергопотребление, общее время работы и стоимость, а также результаты по тарифным режимам. Предусмотрена функция сброса накопленных данных.

Встроенные часы, опять же, по заявлению производителя, имеют точность около одной минуты в месяц и могут работать в 12 или 24-часовом формате. Их роль не ограничивается индикацией времени: они участвуют в расчетах по тарифным программам. Для сохранения всех настроек и накопленных данных устройство оснащено тремя элементами питания LR44, которые обеспечивают автономную память примерно на три месяца при отсутствии сетевого питания.

Тестирование

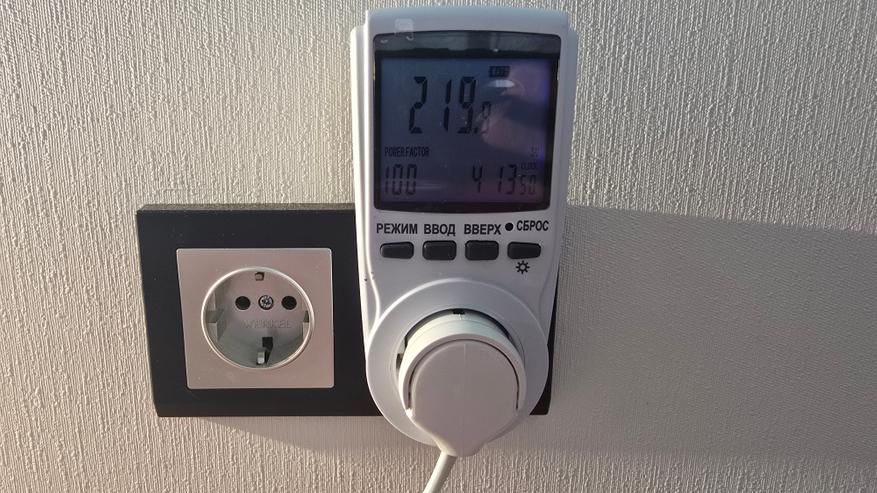

Первым делом я подключил к ваттметру обычную лампу накаливания на 100 Вт. Тут все просто: нагрузка стабильная, никаких скачков. Прибор показывал примерно те же самые цифры, что указывает номинал лампы в 98-116 Вт. Потом подключил лампу на 200 Вт. Результат предсказуемый: показания держались в районе 200-220 Вт. То есть для простых нагрузок прибор ведет себя адекватно, и никаких странных отклонений я не заметил.

Дальше стало интереснее. В дело пошел фен, у которого режимов работы больше, чем у некоторых обогревателей. На минимальной мощности ваттметр показывал порядка 400-500 Вт, при среднем нагреве цифры прыгали уже ближе к 1000-1100 Вт, а на максимуме доходили до 1500-1600 Вт. Визуально все выглядело логично: чем сильнее фен гудит и греет, тем выше значения на экране. Я специально переключал режимы туда-сюда, чтобы понять, насколько быстро прибор реагирует, и задержек в показаниях почти не заметил.

Чтобы разобраться с режимами отображения, я вновь взял простую нагрузку, а именно — лампу накаливания, в моем случае это была сотня ватт. Такой вариант удобен тем, что показатели должны оставаться стабильными, и можно спокойно переключать экраны, смотря что и как выводит прибор.

На первом экране ваттметр показал напряжение в сети и частоту. У меня прибор стабильно держал около 229-231 В и 50 Гц. Это как раз то, чего я и ожидал увидеть.

Дальше, при переключении кнопкой «Режим», на дисплее появился коэффициент мощности вместе с током. Для лампы накаливания PF был близок к единице, а ток показывался в районе 0.43 А. Цифры выглядят логично: лампа потребляет свои честные 100 Вт, и все сходится.

На следующем экране прибор вывел коэффициент мощности и мощность нагрузки. Здесь опять же никаких сюрпризов — PF около 1 и мощность в пределах 98-100 Вт.

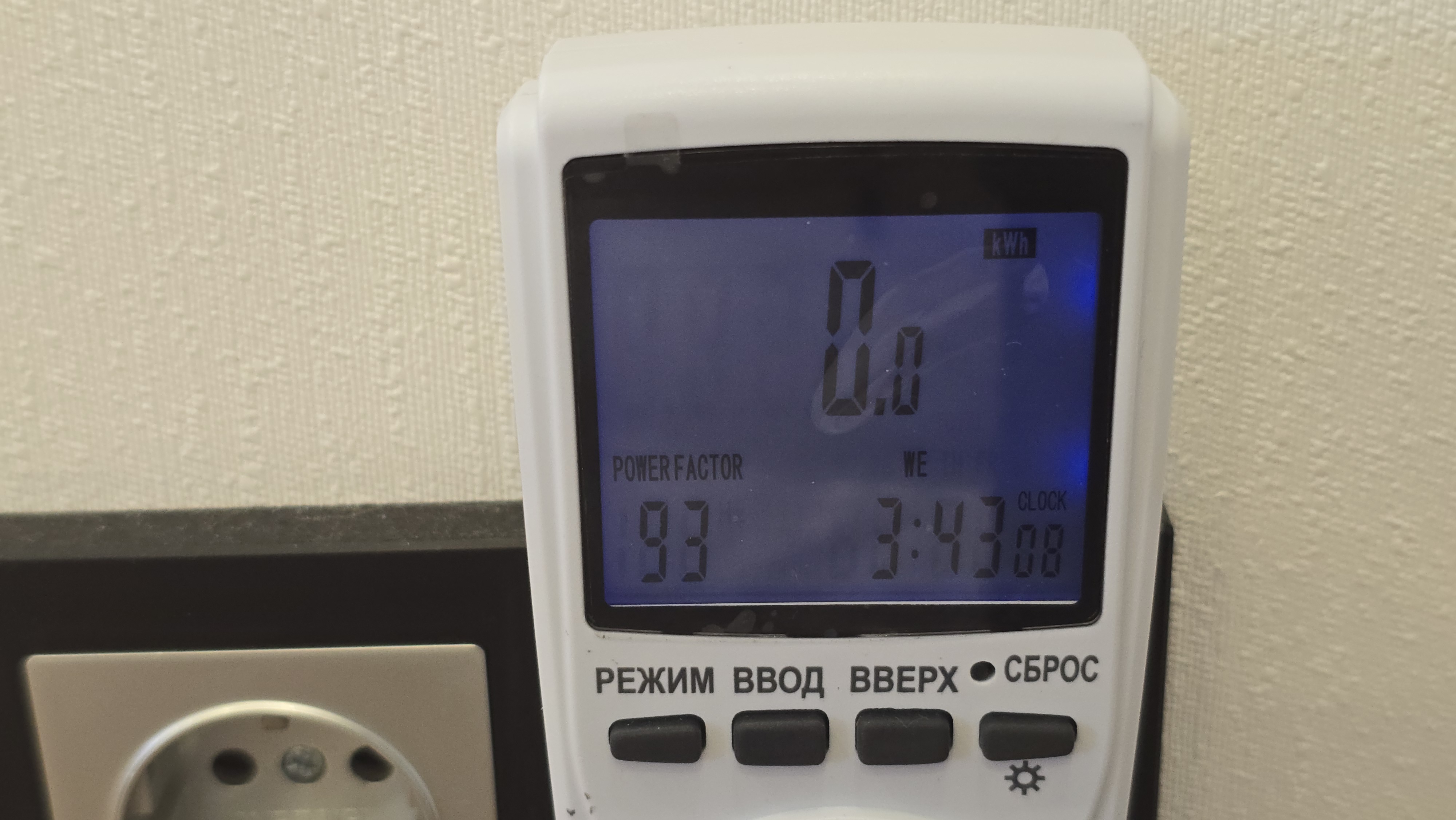

Когда я дошел до режима отображения потребленных киловатт-часов, значения пока оставались нулевыми, что понятно: за несколько минут работы лампа просто не успевает «намотать» заметный объем энергии. Но при более долгом включении счетчик начал прибавлять сотые доли кВтч.

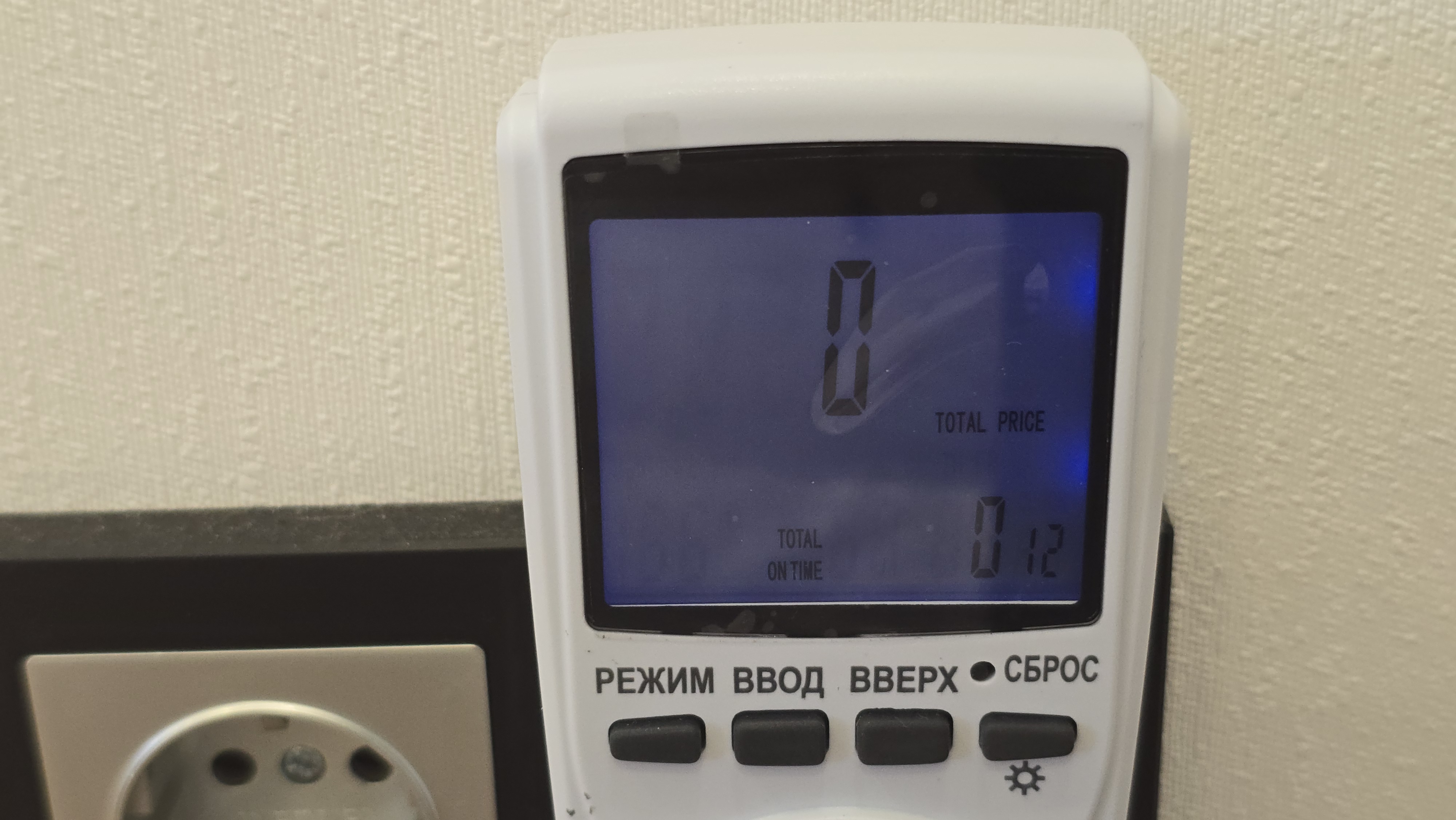

Еще один режим показывает суммарное время работы и стоимость потребленной электроэнергии. Так как я заранее установил цену за кВтч, прибор начал считать и денежный эквивалент, хотя при нагрузке в 100 Вт цифры набегают очень медленно.

Отдельно доступны экраны для каждой тарифной программы: PRICE 1 и PRICE 2. Там отображается время работы и стоимость именно в рамках выбранного тарифа. В моем случае разницы пока не было, так как тест шел в одном интервале, но сам факт раздельного учета работает.

Эталонной нагрузки у меня под рукой нет, но лампы как проверочный вариант показали, что прибор врет в пределах допустимого, а может и вообще не врет. Чтобы окончательно убедиться, я сравнил показания с другим, аналогичным ваттметром. Разница оказалась минимальной, буквально в пределах пары ватт. Так что на практике претензий у меня не возникло.

Заключение

В ходе тестирования ваттметр Robiton PM-3 показал себя как понятный в использовании прибор. При подключении ламп накаливания его показания совпадали с ожидаемыми, а на более сложной нагрузке вроде фена значения менялись предсказуемо вместе с режимами работы. Для бытовых задач этого достаточно, чтобы оценить расход конкретных устройств и понять, сколько они стоят в эксплуатации. Такой прибор можно использовать и для разовых проверок техники, и для длительного наблюдения за потреблением, если нужно сравнить дневной и ночной тариф. Анализируя результаты тестов, можно говорить, что устройство справляется со своими задачами, и для дома или дачи оно выглядит как вполне рациональное решение.

Да, еще интересный момент. Устройство может быть актуально для тех, кто занимается майнингом. Здесь ваттметр позволяет не только отследить стабильность работы оборудования по напряжению и току, но и напрямую посчитать, сколько киловатт-часов уходит на ферму. А учитывая возможность задать стоимость электроэнергии в рублях, прибор фактически сразу показывает, во что обходится добыча битка по текущему тарифу.

Больше информации о технических характеристиках и стоимости Robiton PM-3 можно узнать здесь.
