Обзор USB-тестера FNIRSI FNB-C2: с поддержкой PD 3.1 и мощностью 240 Вт

Новая модель USB-тестера FNIRSI FNB-C2 — это не просто компактный измерительный прибор, а полноценный инструмент для диагностики современных устройств питания. Он предназначен для проверки зарядных устройств, портативных аккумуляторов, USB-кабелей и других источников питания, позволяя быстро и точно оценивать их реальные характеристики.

В отличие от базовых тестеров, FNIRSI FNB-C2 предлагает более расширенный функционал, благодаря чему становится полезным не только для энтузиастов, но и для тех, кто регулярно сталкивается с ремонтом, подбором или проверкой зарядной техники. С его помощью можно выявить просадки напряжения, оценить ток нагрузки и убедиться в качестве кабеля или адаптера. Такой инструмент особенно актуален в эпоху быстрого заряда и разнообразия стандартов питания, где важно понимать, насколько заявленные параметры устройств соответствуют реальным.

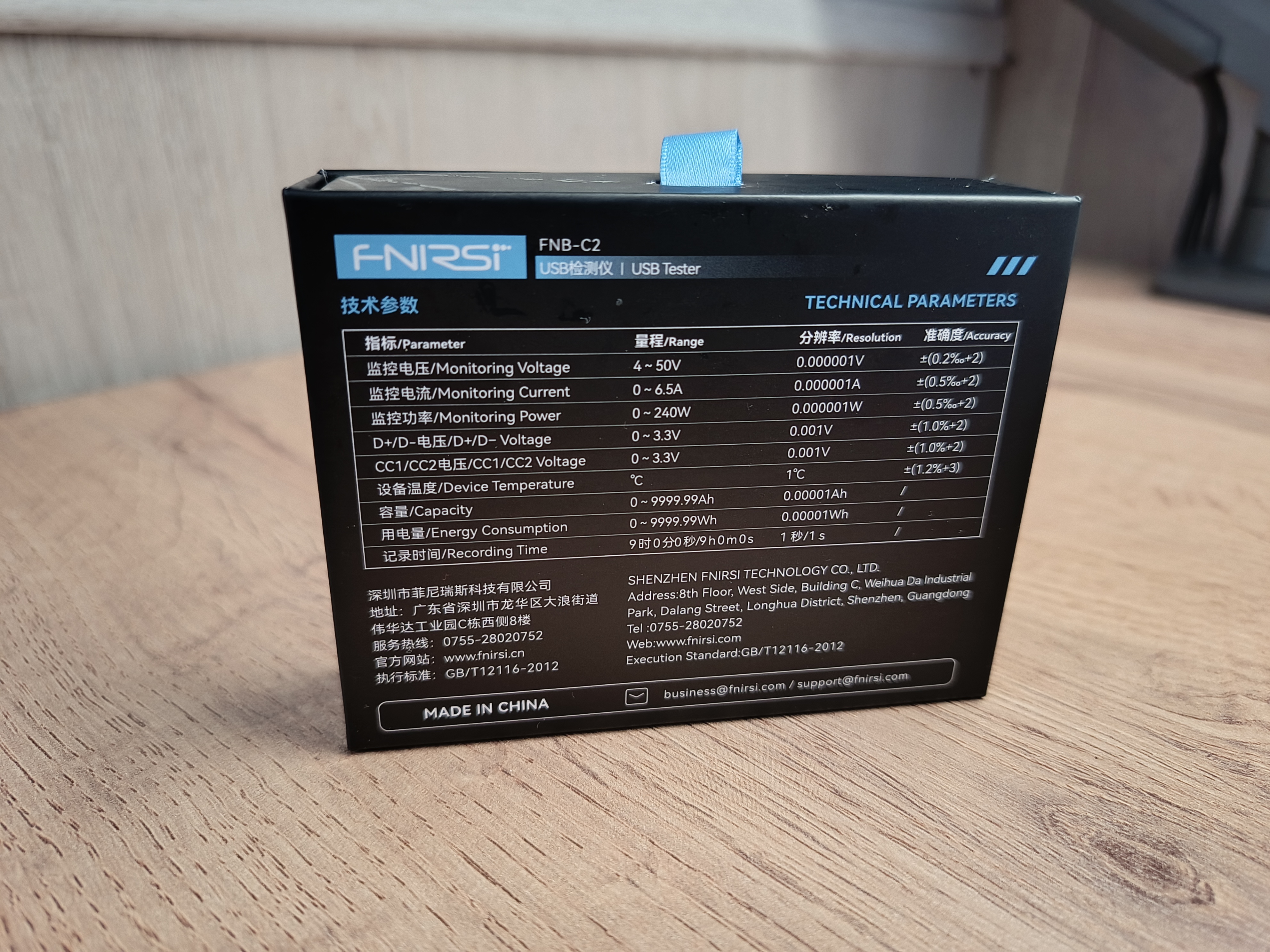

Технические характеристики

Упаковка и внешний вид

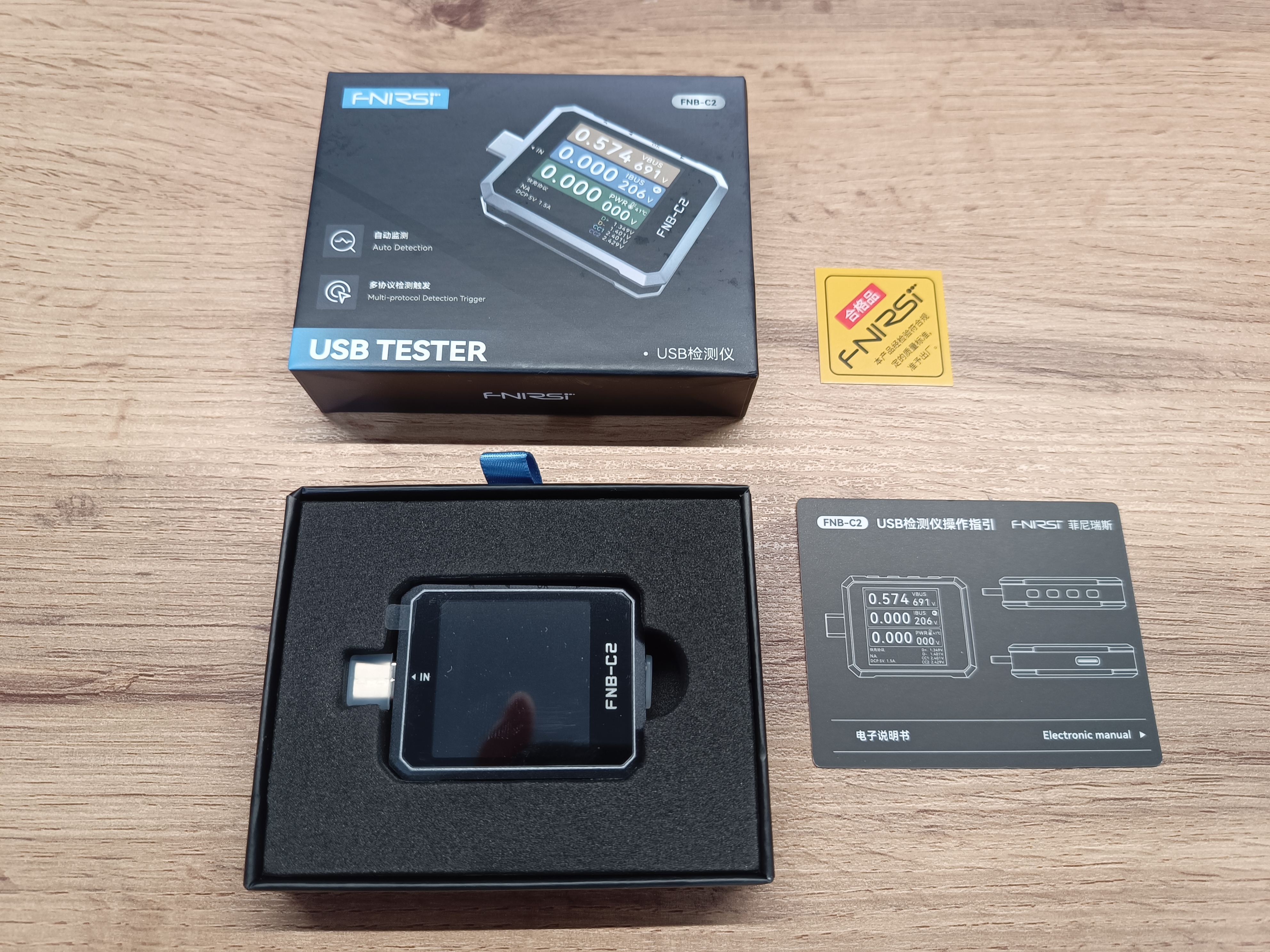

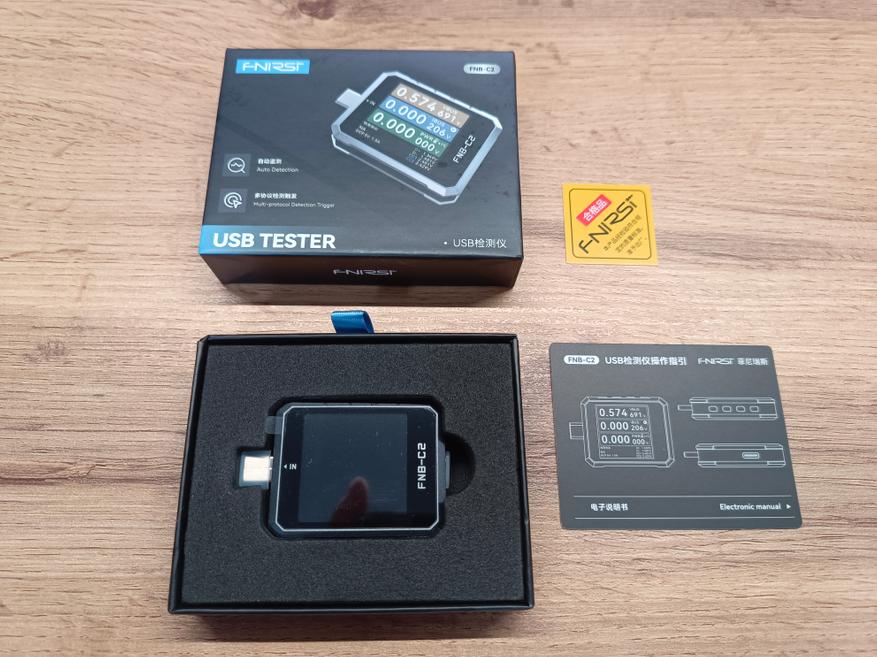

Устройство поставляется в фирменной стильной коробке из картона, которая одновременно выполняет функцию бокса для хранения. В комплектации присутствует только само устройство и сопроводительная документация, без дополнительных аксессуаров.

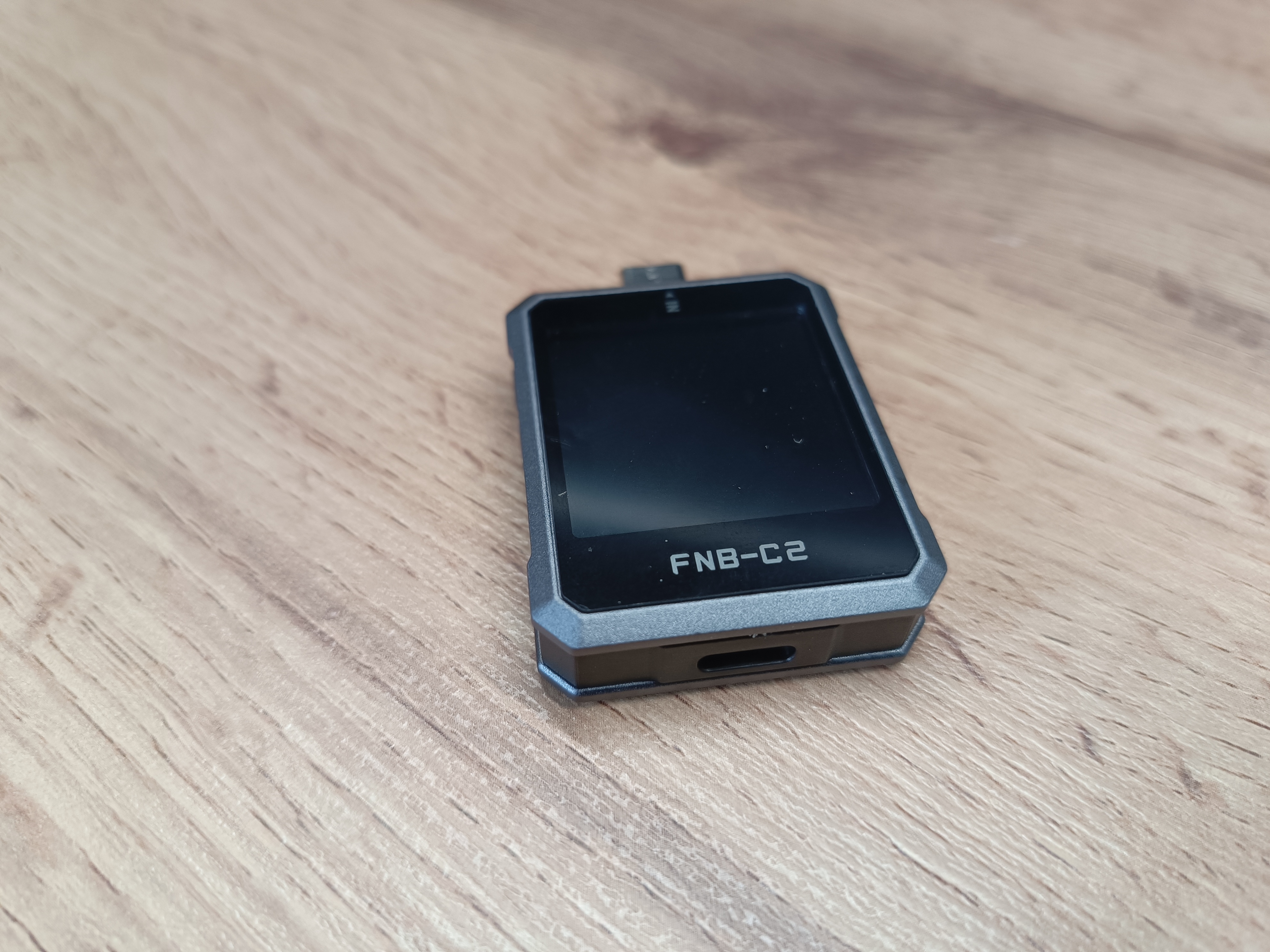

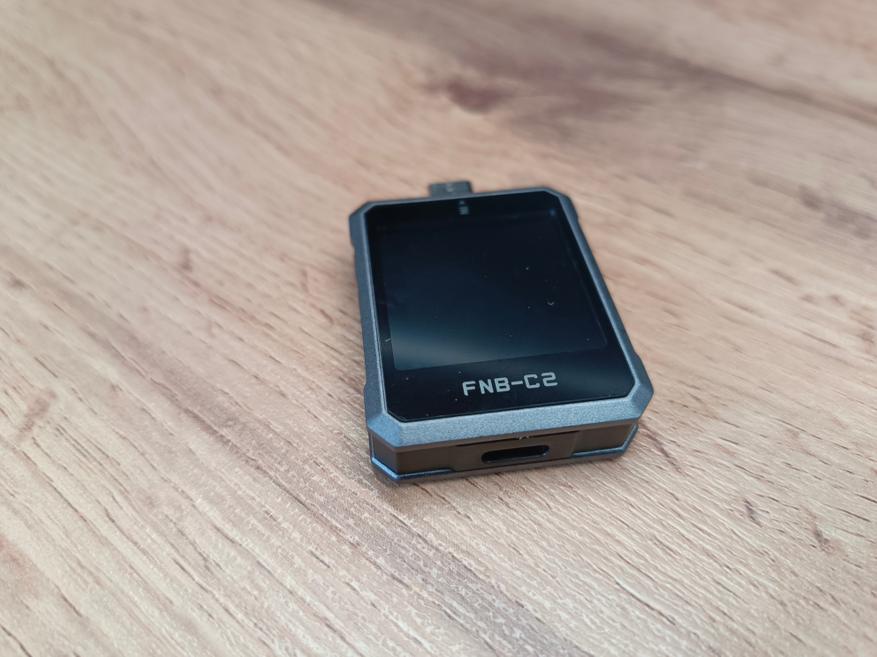

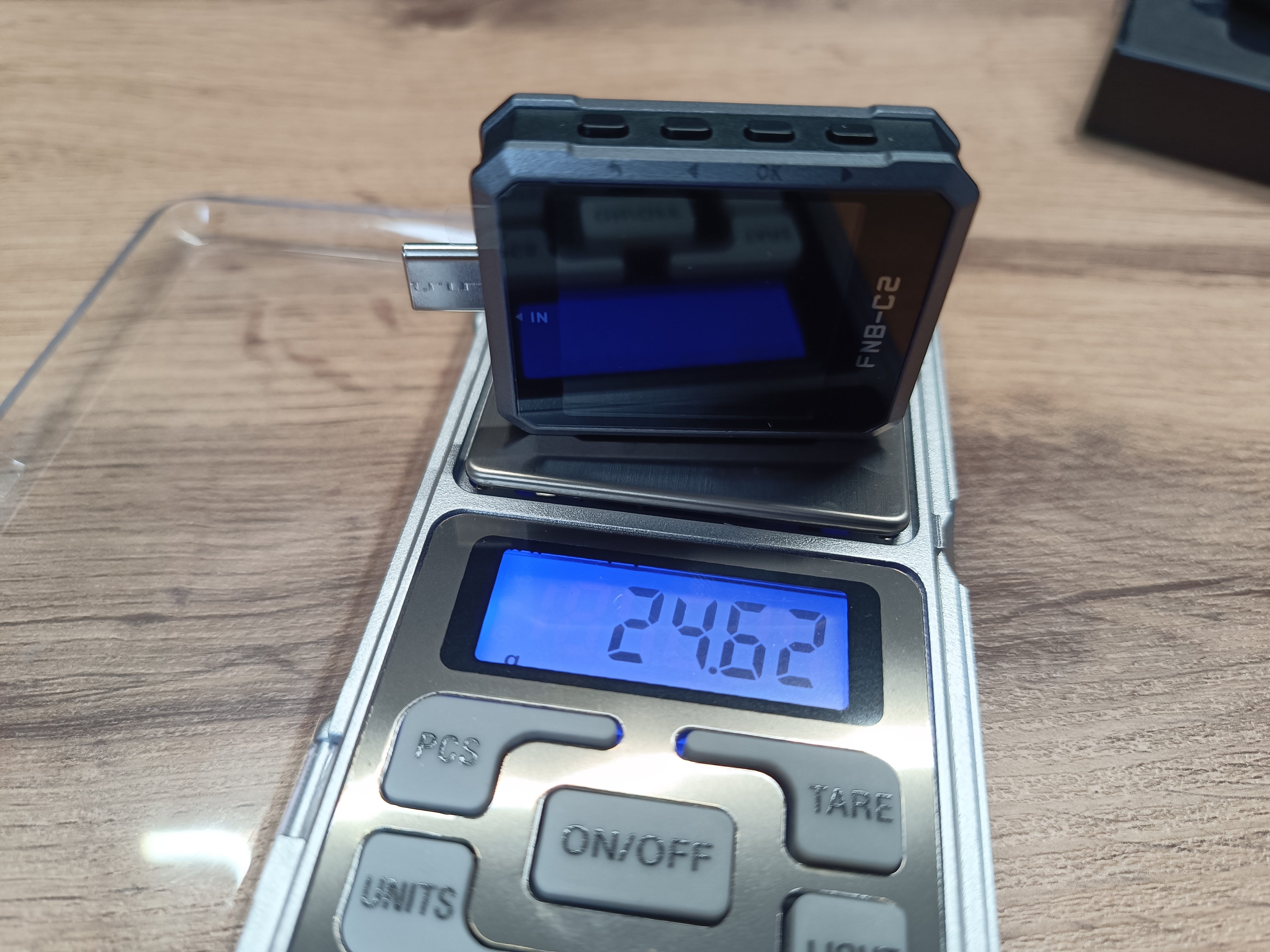

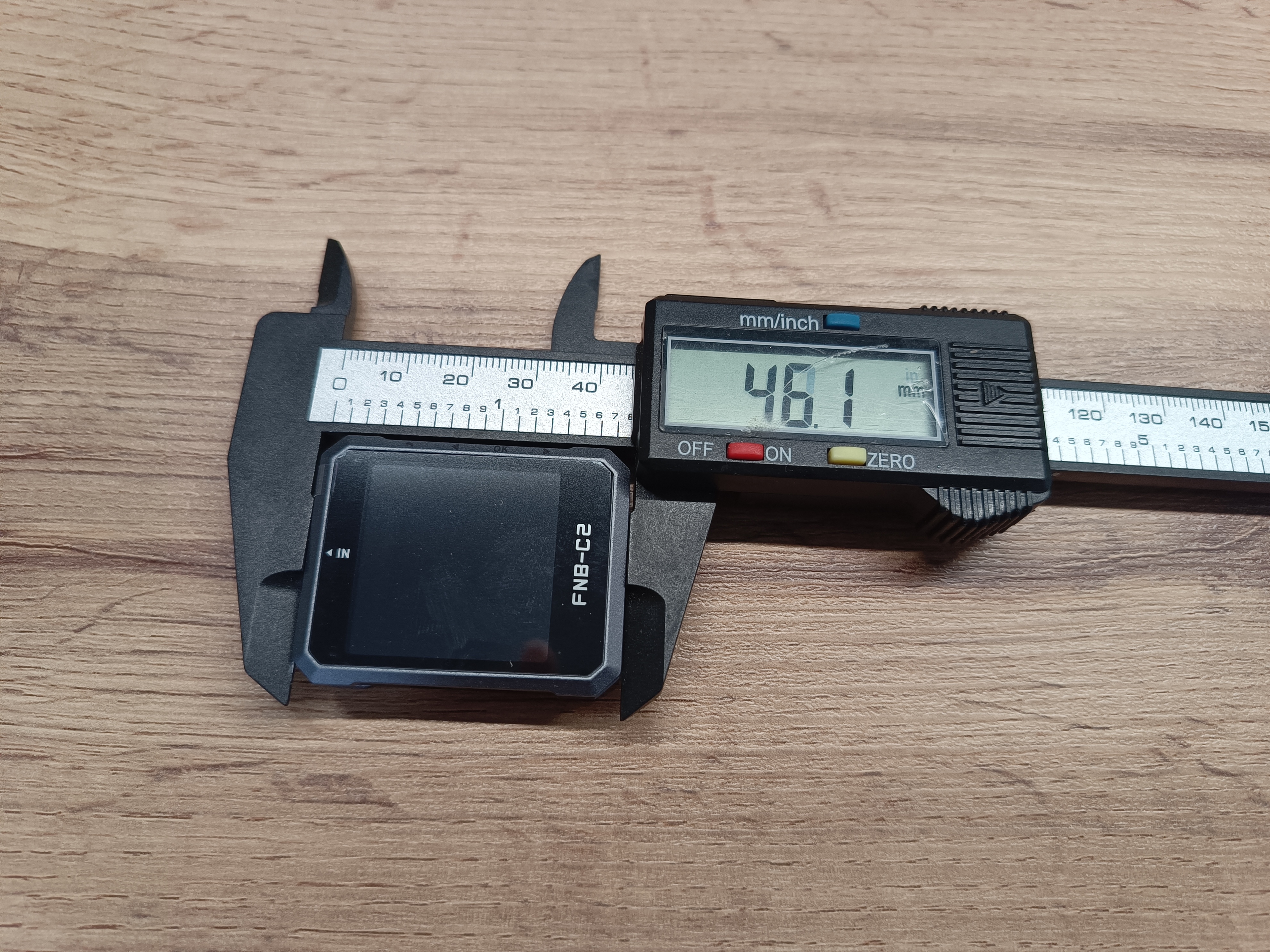

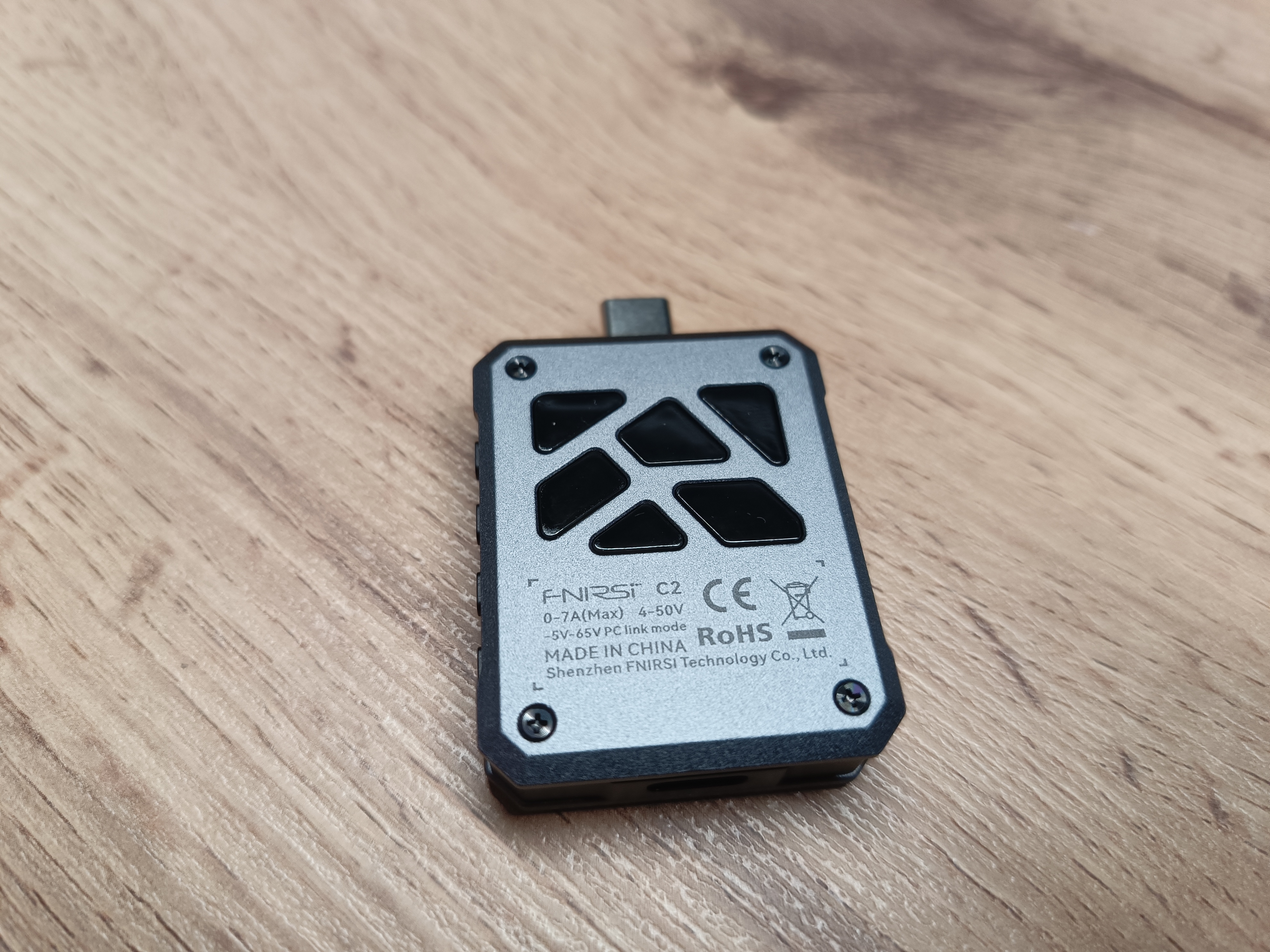

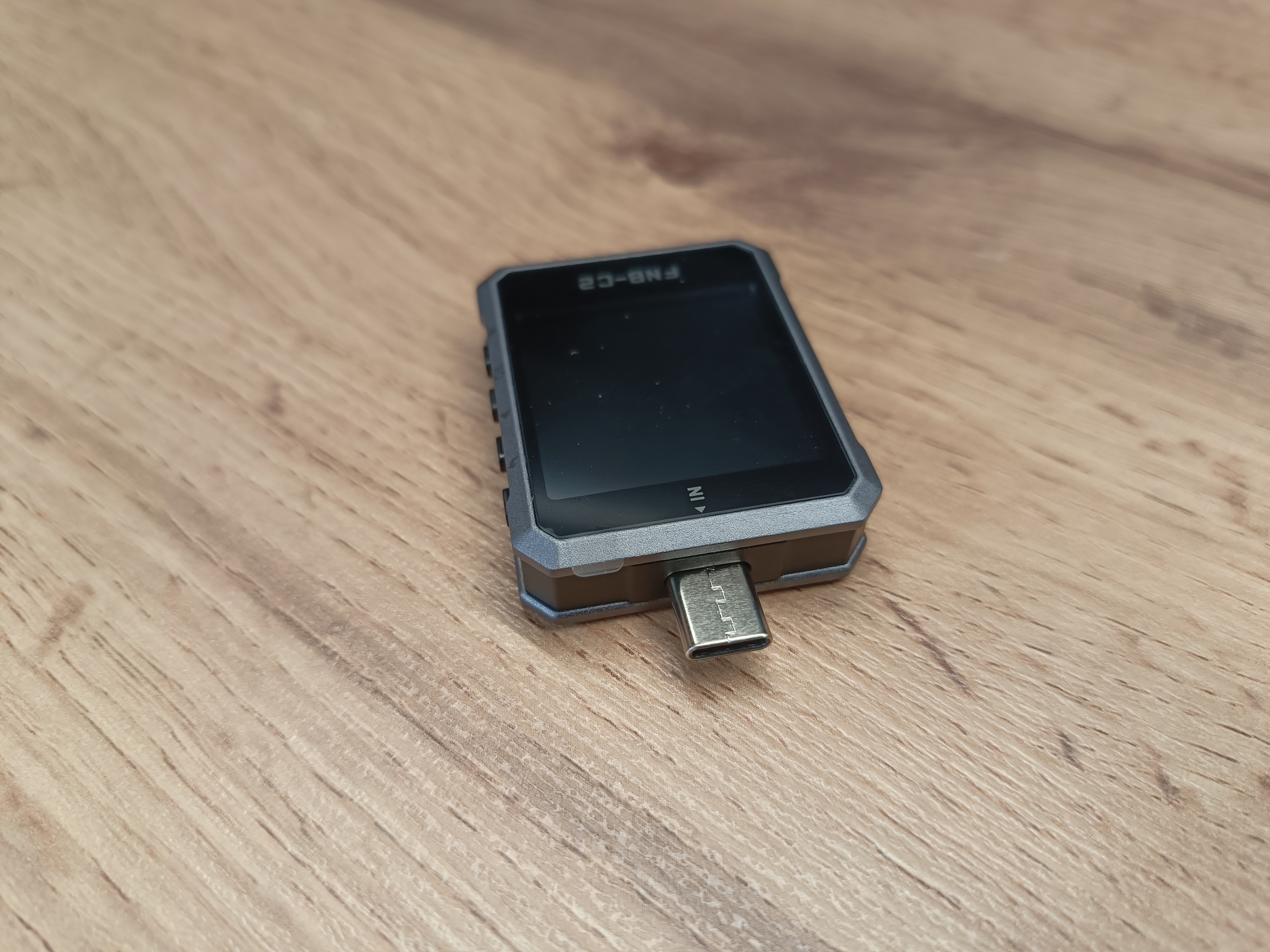

В дизайне устройства заметно, что над ним действительно поработали — получилось весьма стильно и современно. Металлический корпус выполнен в серебристом цвете с черными вставками и оснащен LCD-дисплеем размером 1.56″. Вес устройства составляет всего 25 грамм, а по габаритам оно сопоставимо со спичечным коробком.

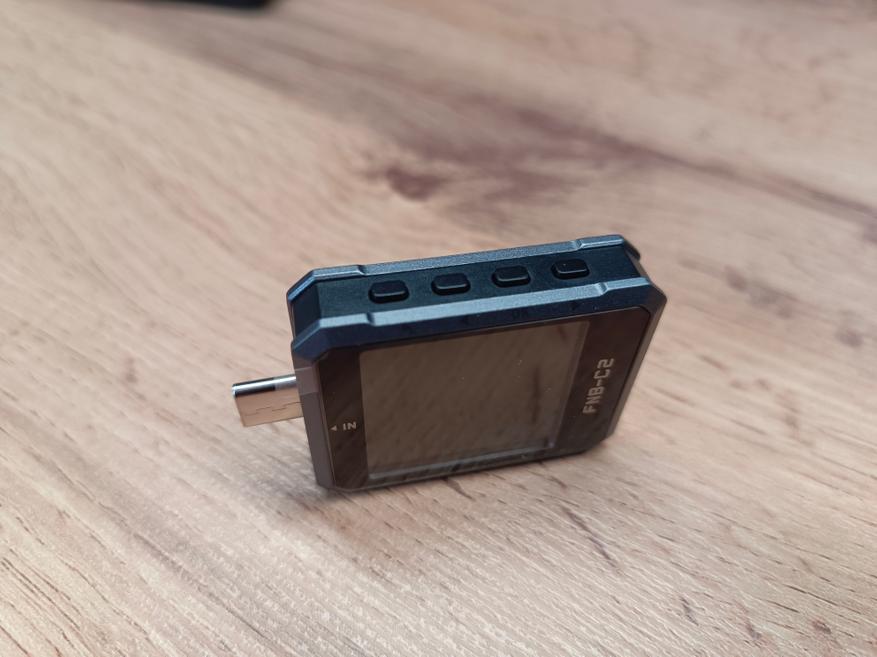

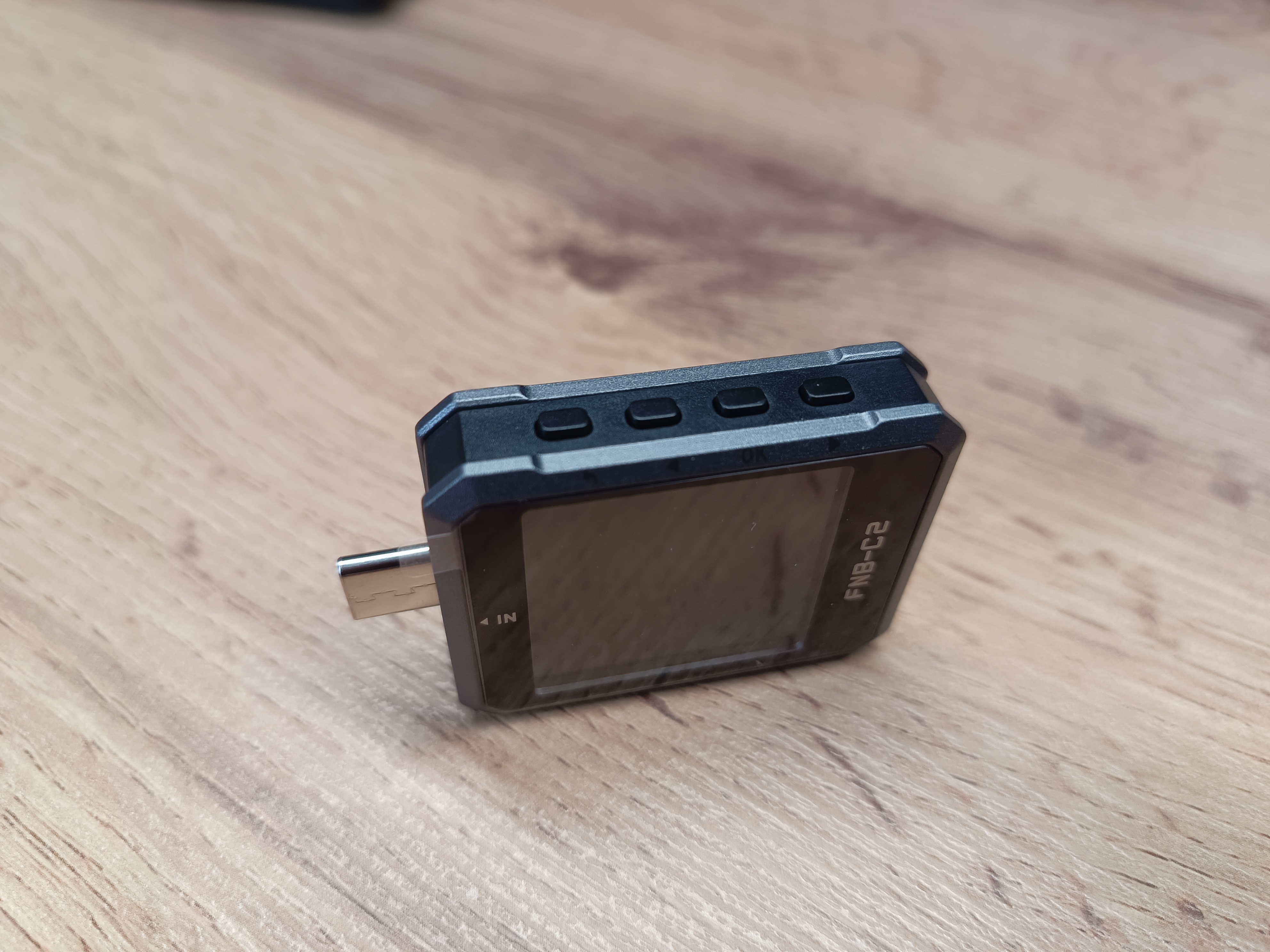

Сверху расположены четыре механические кнопки, а с противоположной стороны находится разъем USB-C, который используется как для подключения дополнительного питания, так и для соединения с компьютером.

По бокам размещены разъемы USB-C «папа/мама», при этом принципиальной разницы между входом и выходом нет. Поэтому устройство можно подключать с любой стороны, хотя соответствующая маркировка все же присутствует.

Демонстрация работы

Устройство включается всего за пару секунд. Интересной особенностью является то, что после отключения питания оно продолжает работать еще примерно 3 секунды. Это удобно, например, при необходимости быстро переключить тестер с одного устройства на другое без потери данных и прерывания измерений.

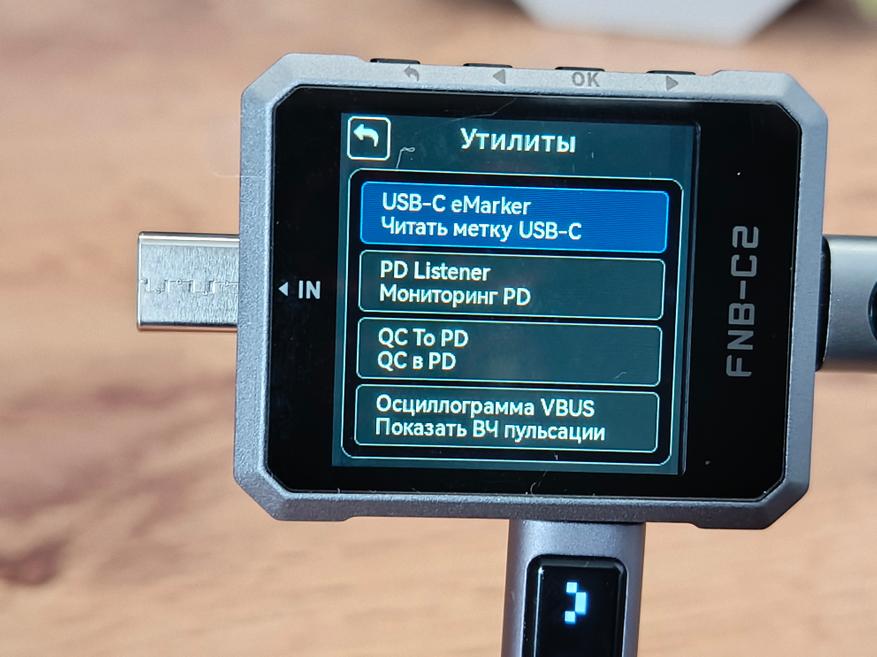

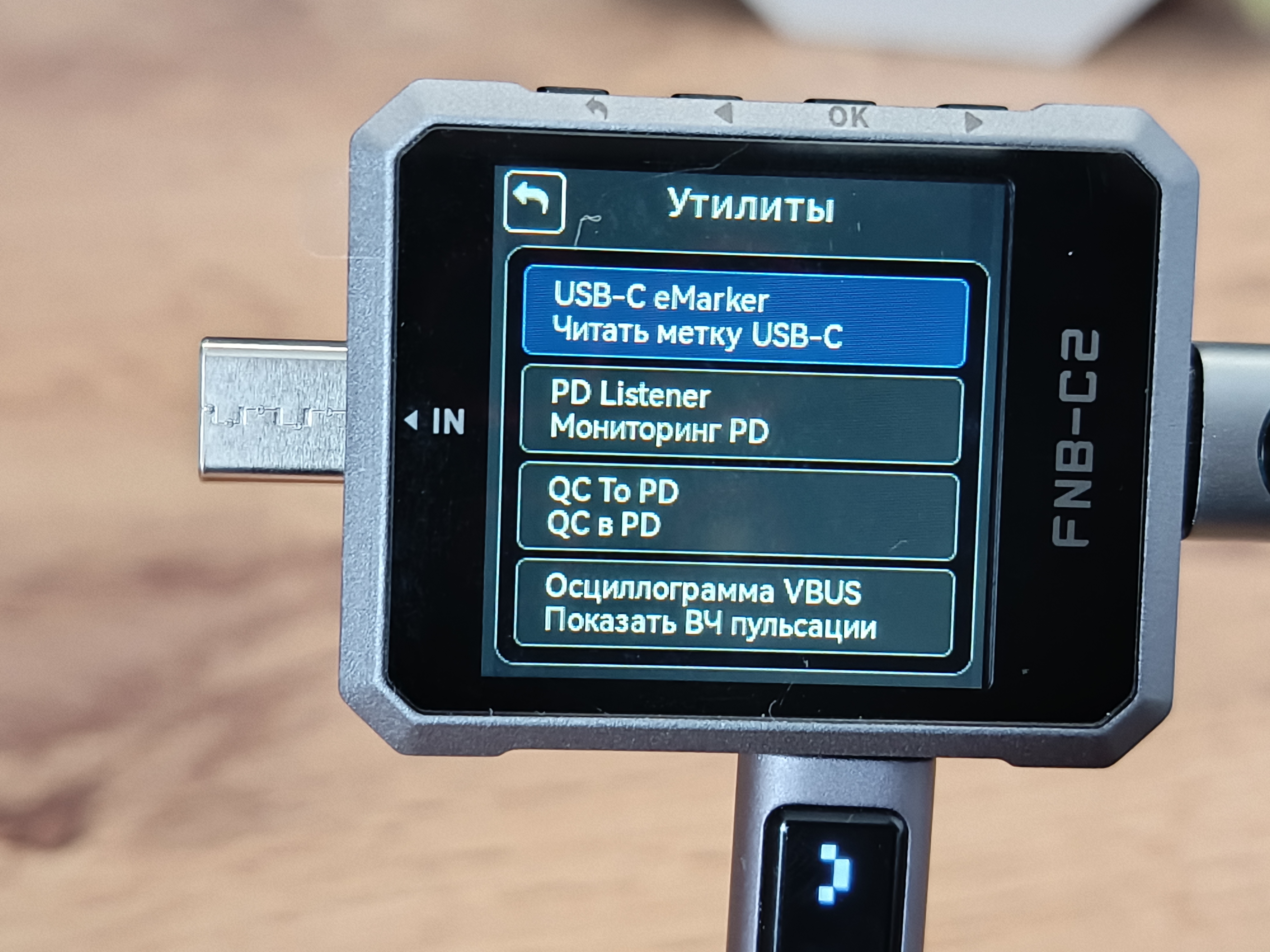

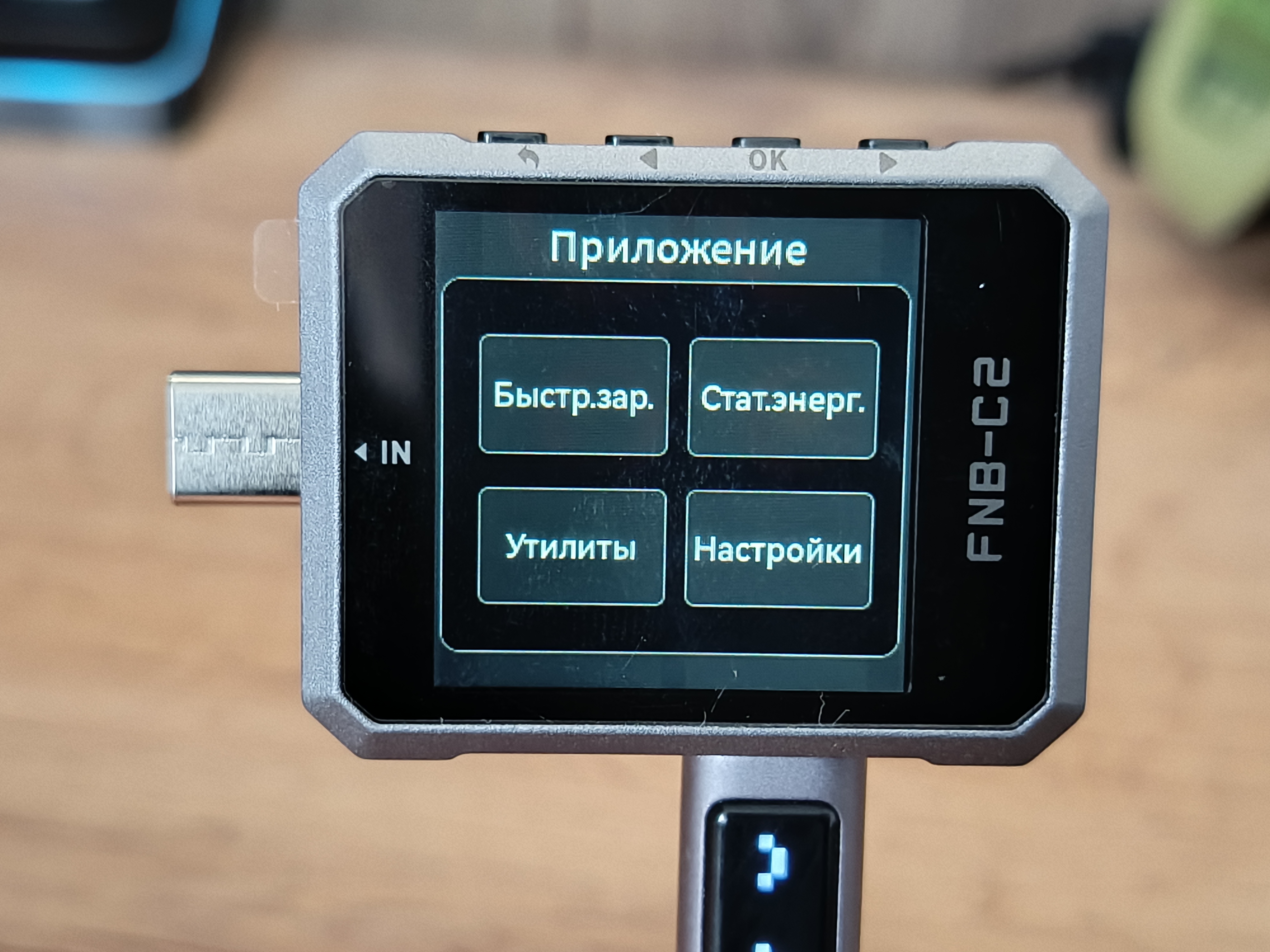

Всего предусмотрено четыре меню: первые три носят информационный характер, отображая основные параметры, а четвертая вкладка представляет собой раздел с утилитами и дополнительными функциями устройства.

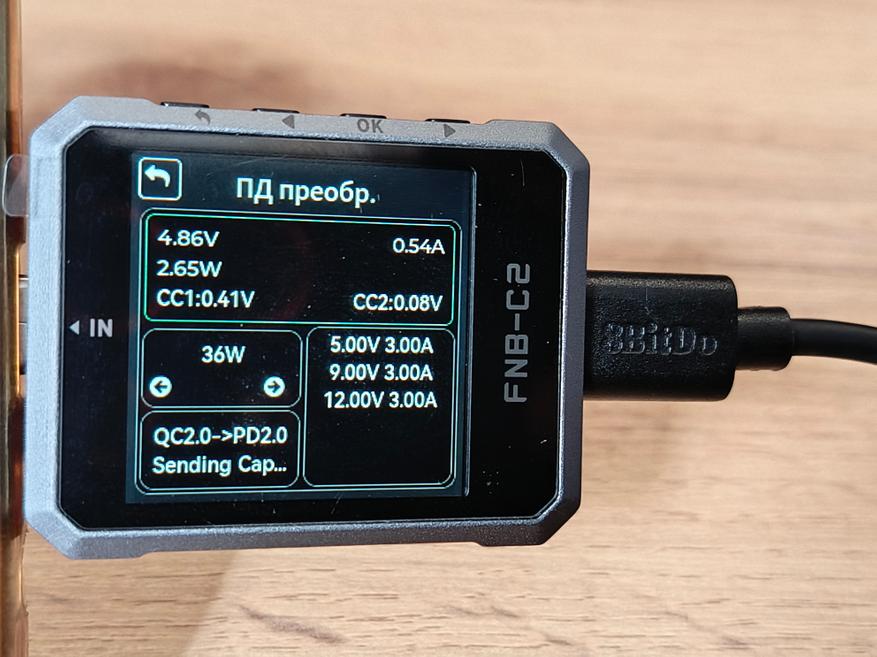

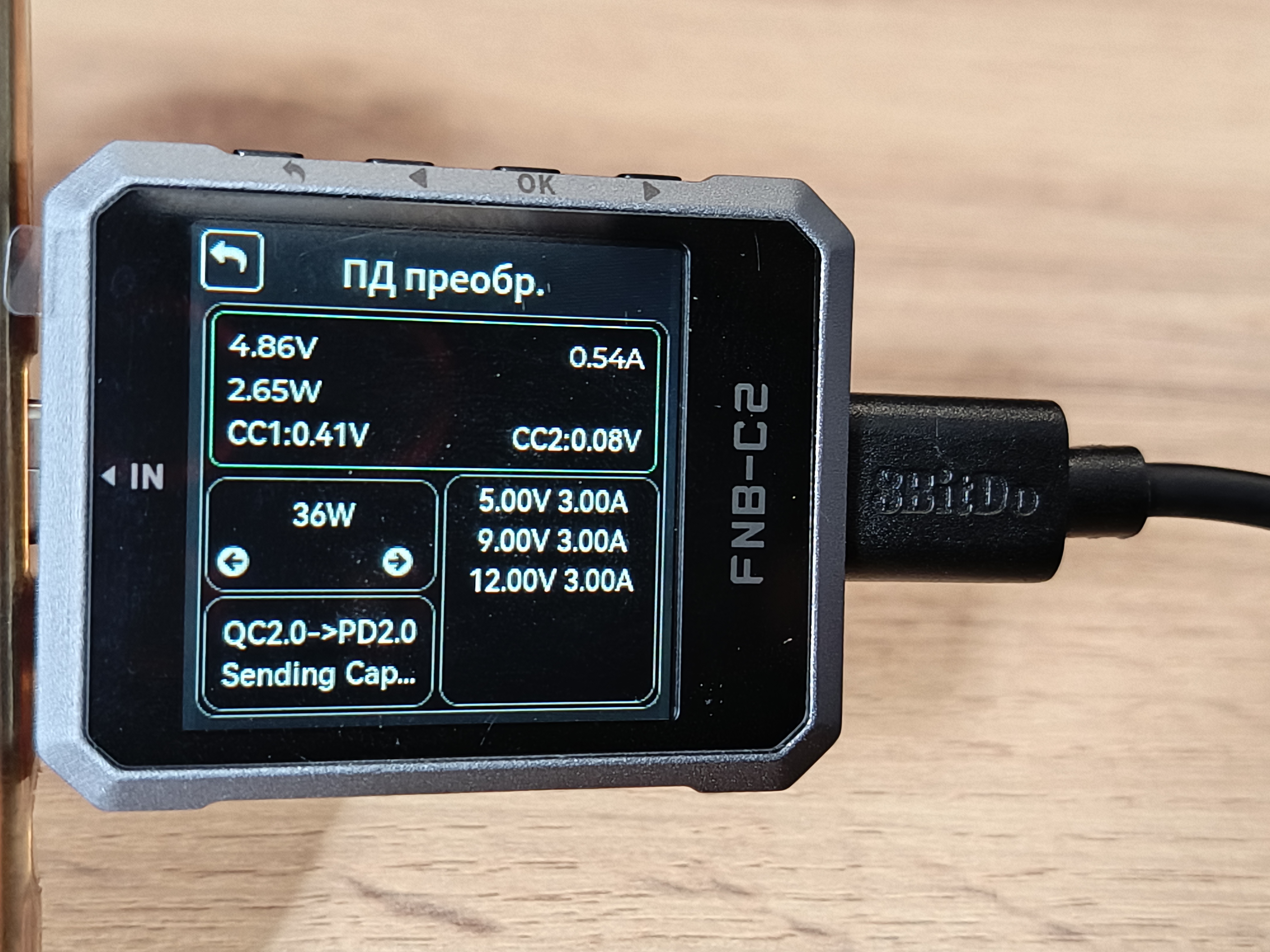

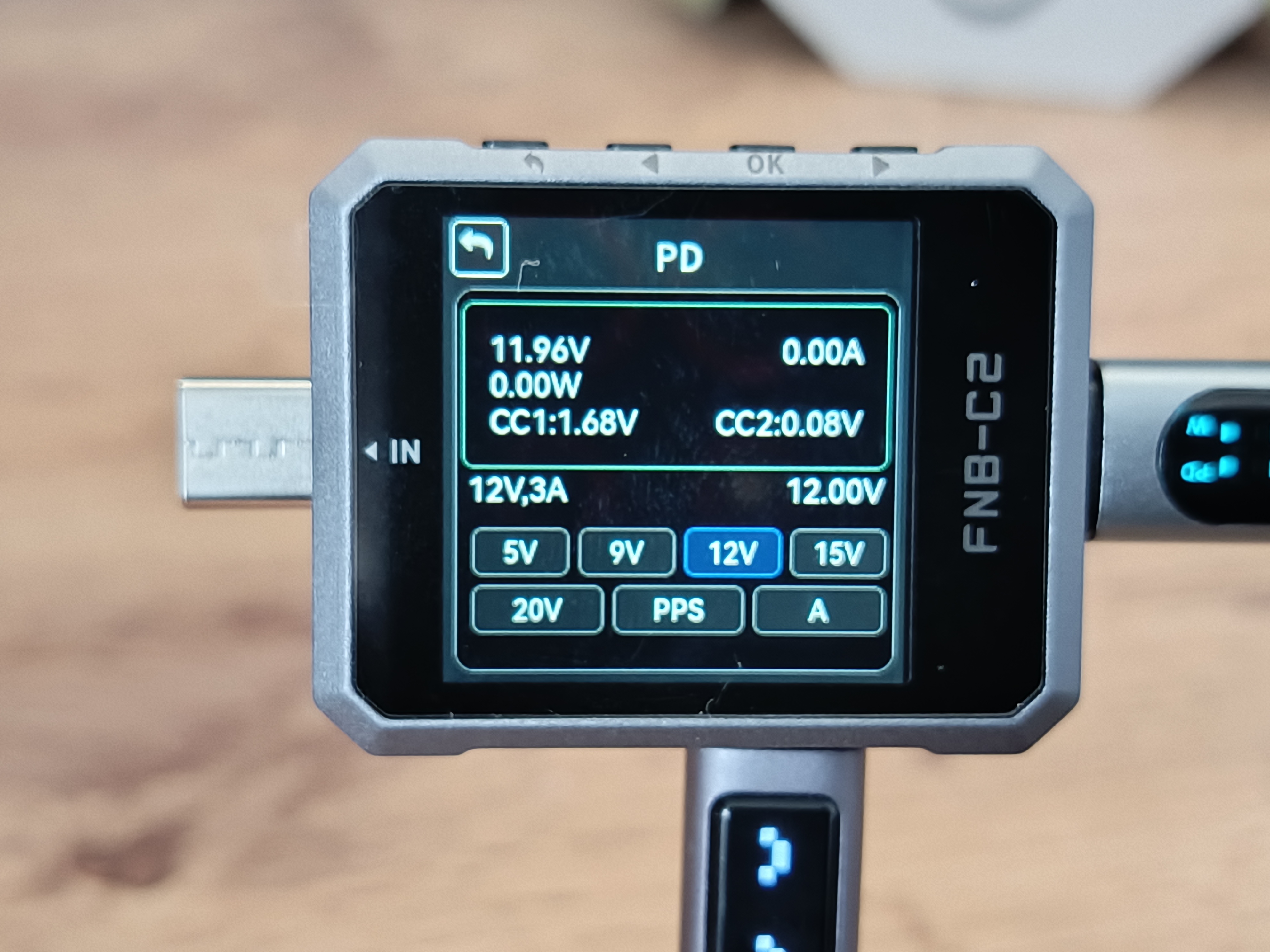

Интересная особенность этой модели заключается в возможности эмуляции протокола PD из протокола QC. Если под рукой нет зарядного устройства с поддержкой PD, устройство позволяет эмулировать данный режим, расширяя возможности совместимости с различными источниками питания. Такая возможность встречается далеко не во всех моделях USB-тестеров.

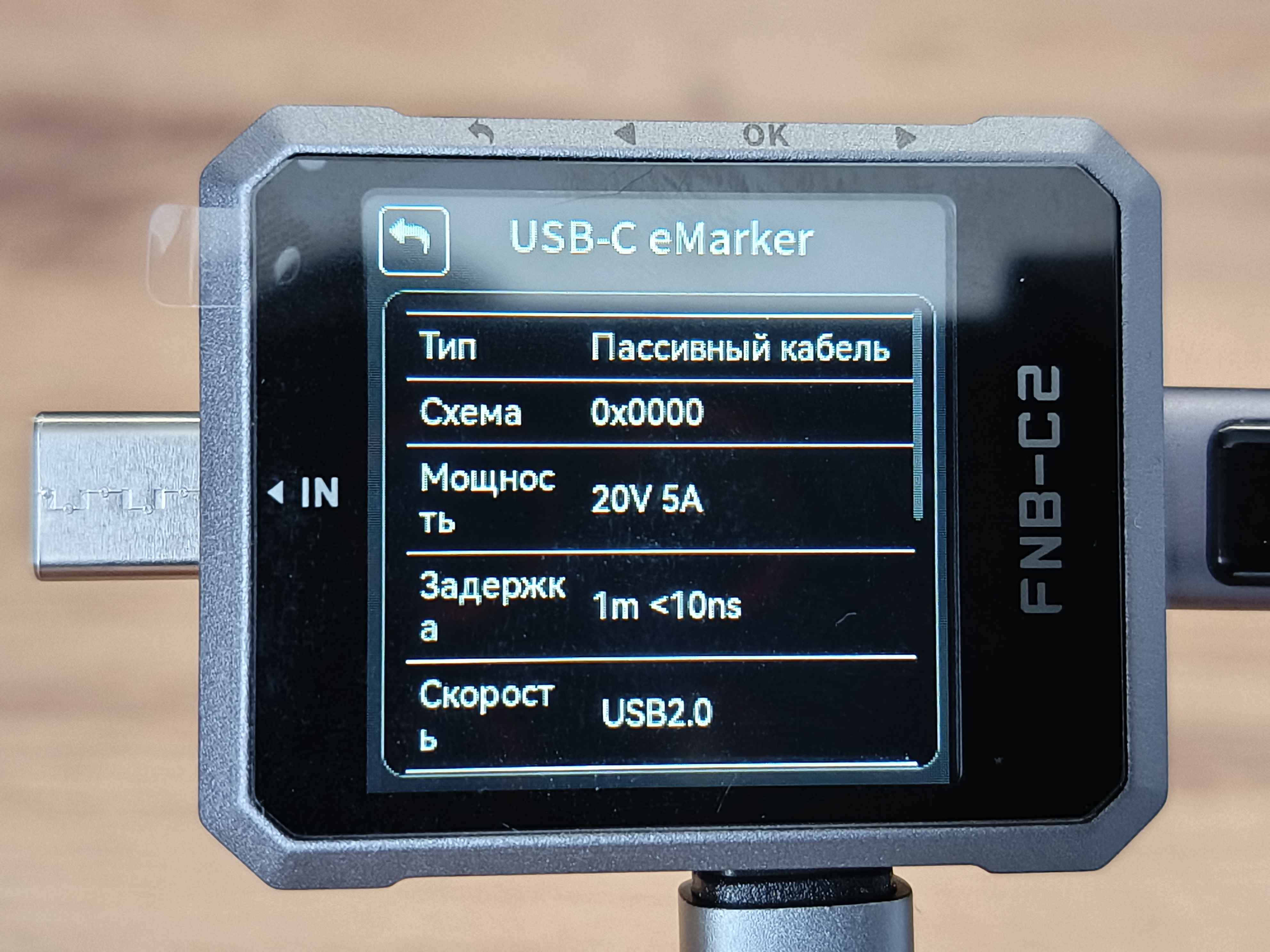

Предусмотрена функция считывания меток с кабеля, что позволяет получать дополнительную информацию и более точно оценивать его характеристики. Есть ещё режим PD Listener.

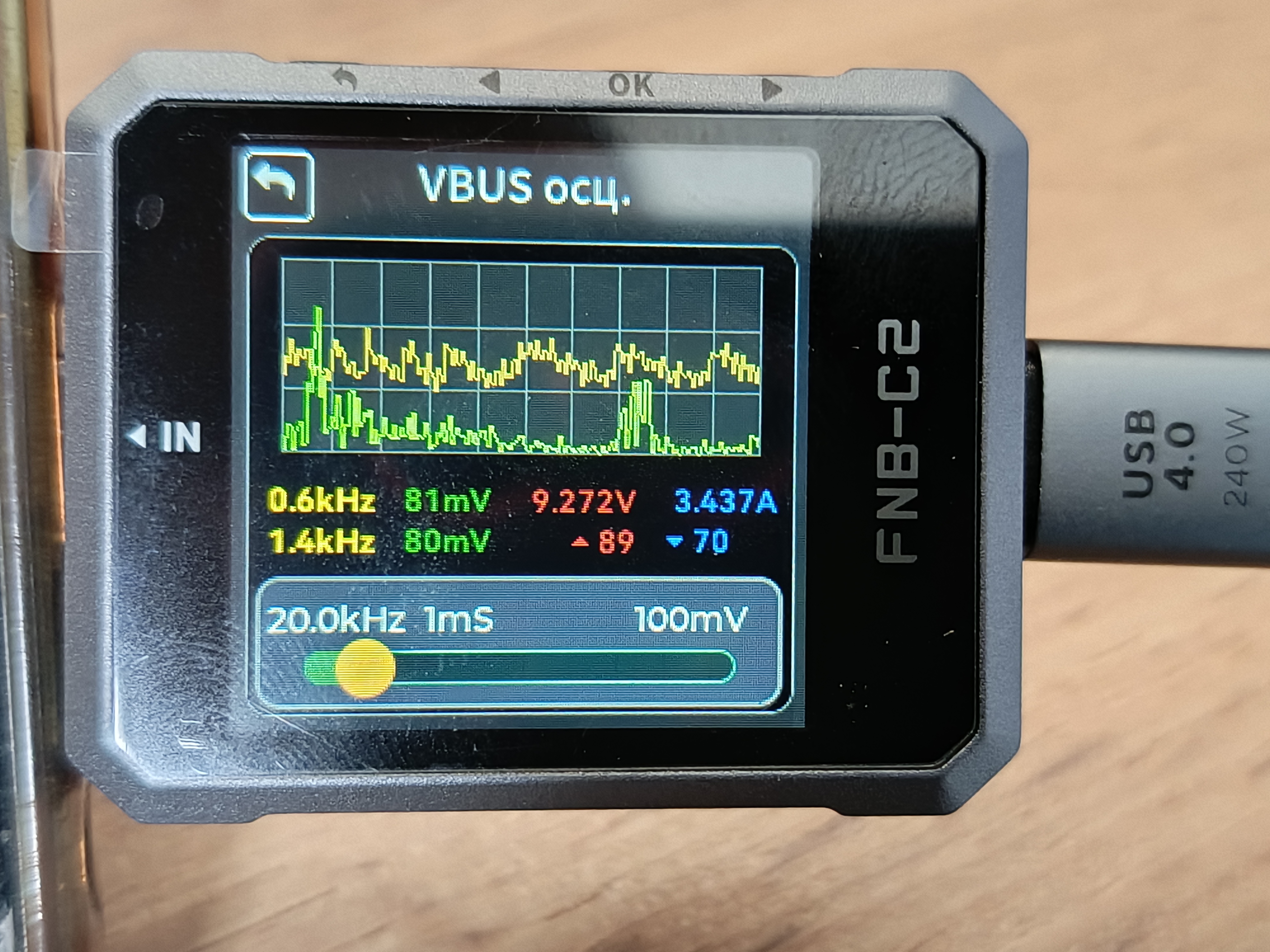

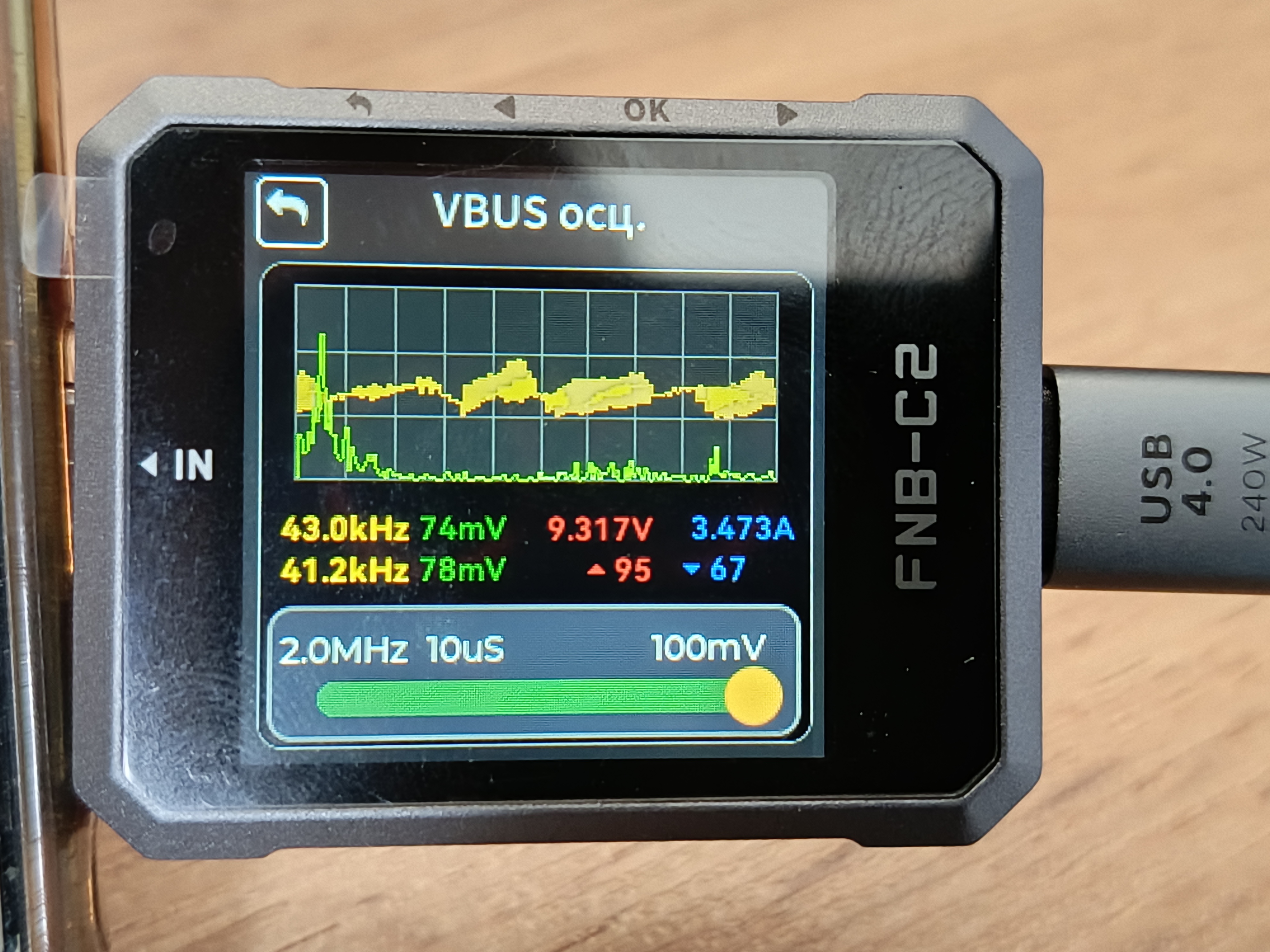

Также в устройстве предусмотрен мини-осциллограф, который позволяет наблюдать пульсации сигнала. Есть возможность настройки частоты в диапазоне от 2 МГц до 20 кГц, что делает измерения более гибкими в зависимости от задачи.

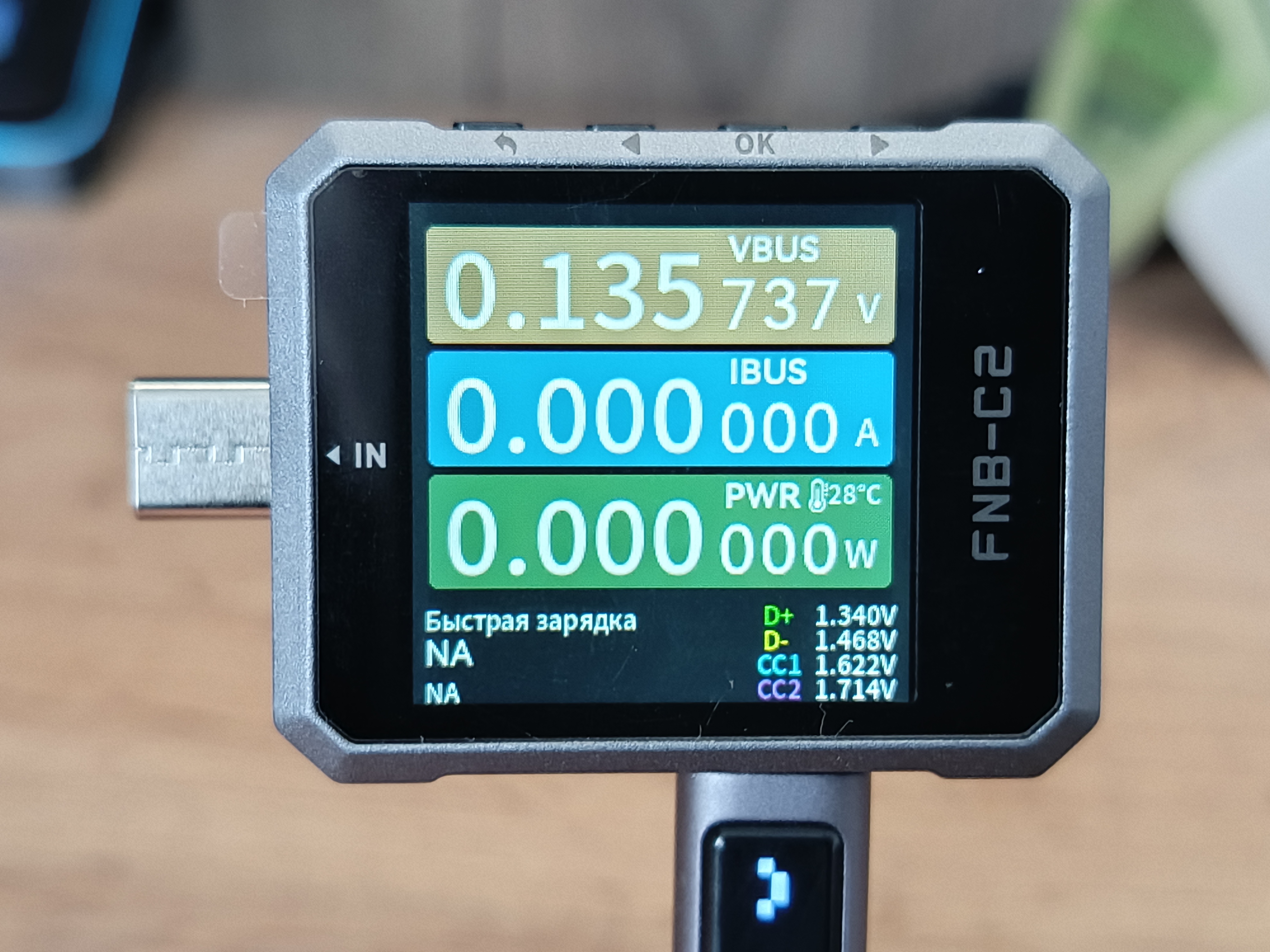

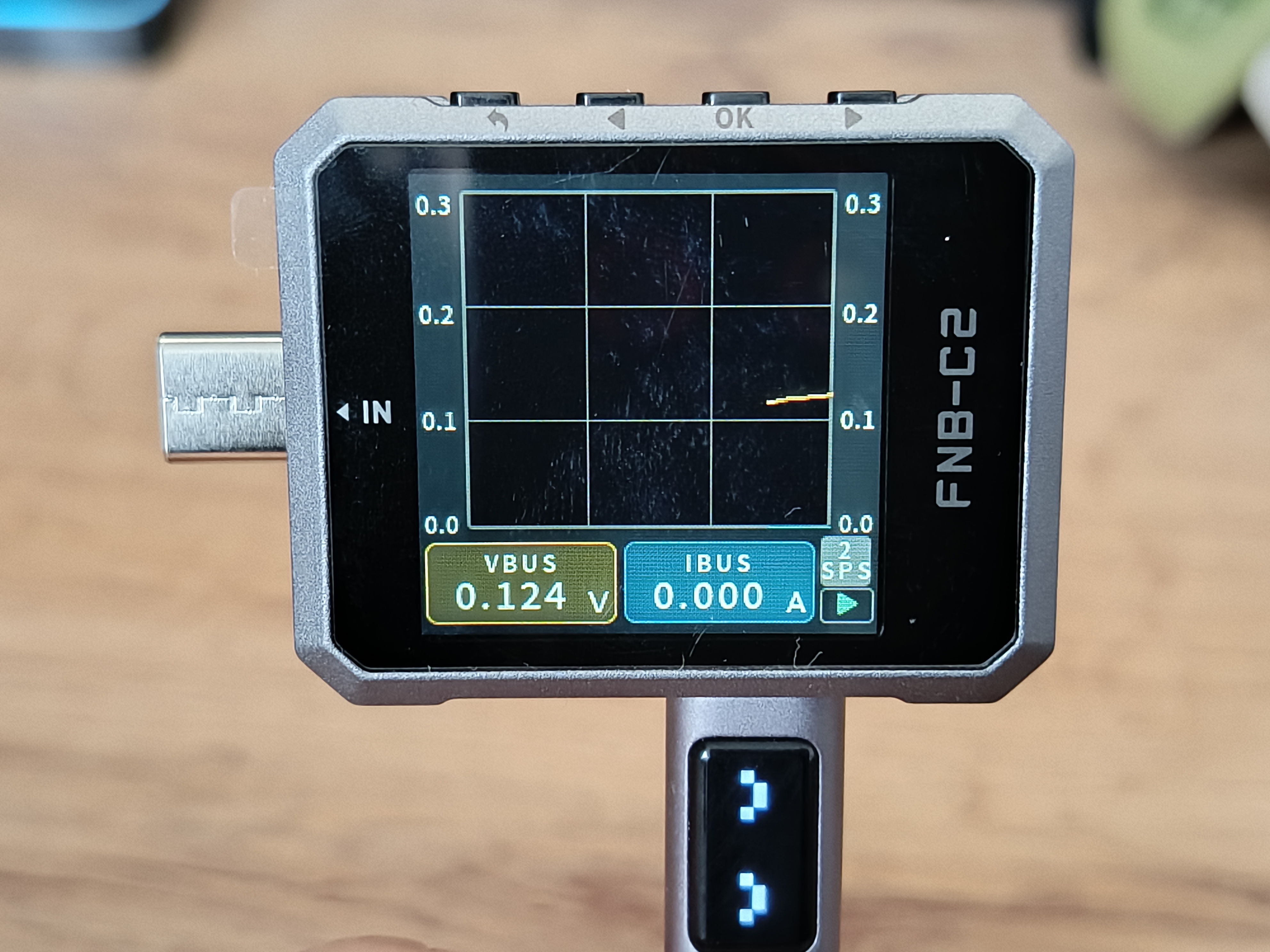

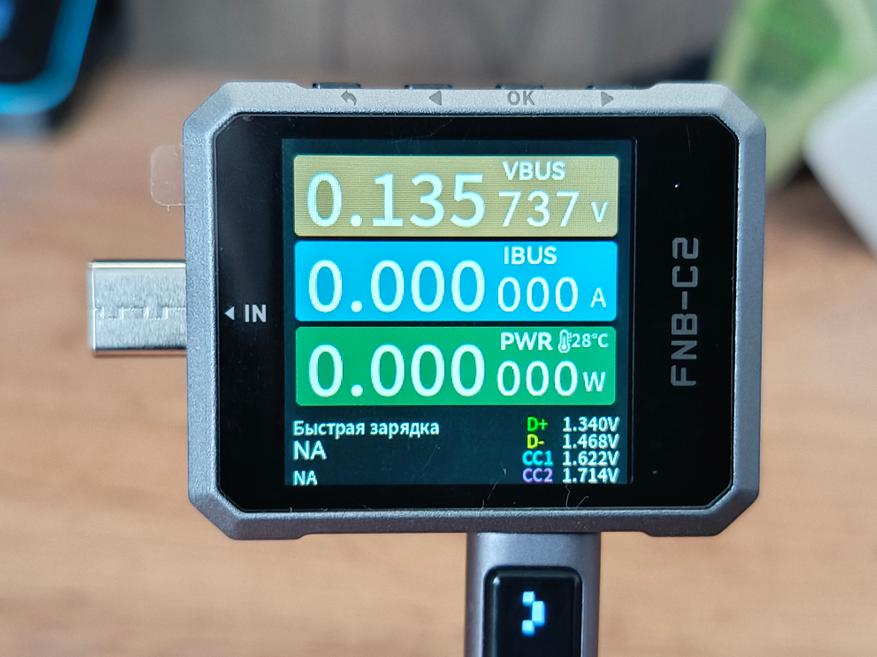

На экране отображается текущее выходное напряжение и сила тока, что позволяет в реальном времени контролировать параметры работы подключенного устройства.

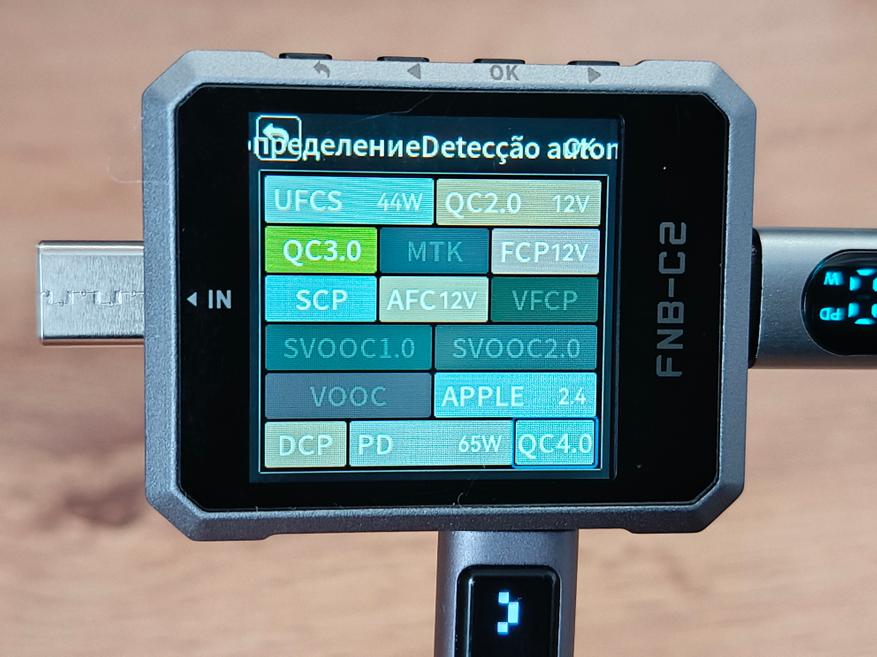

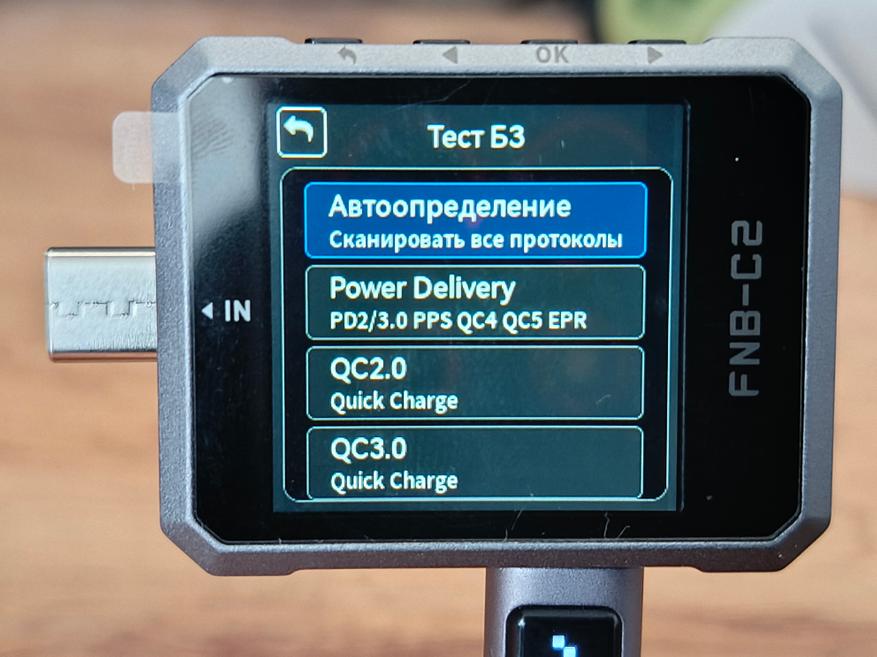

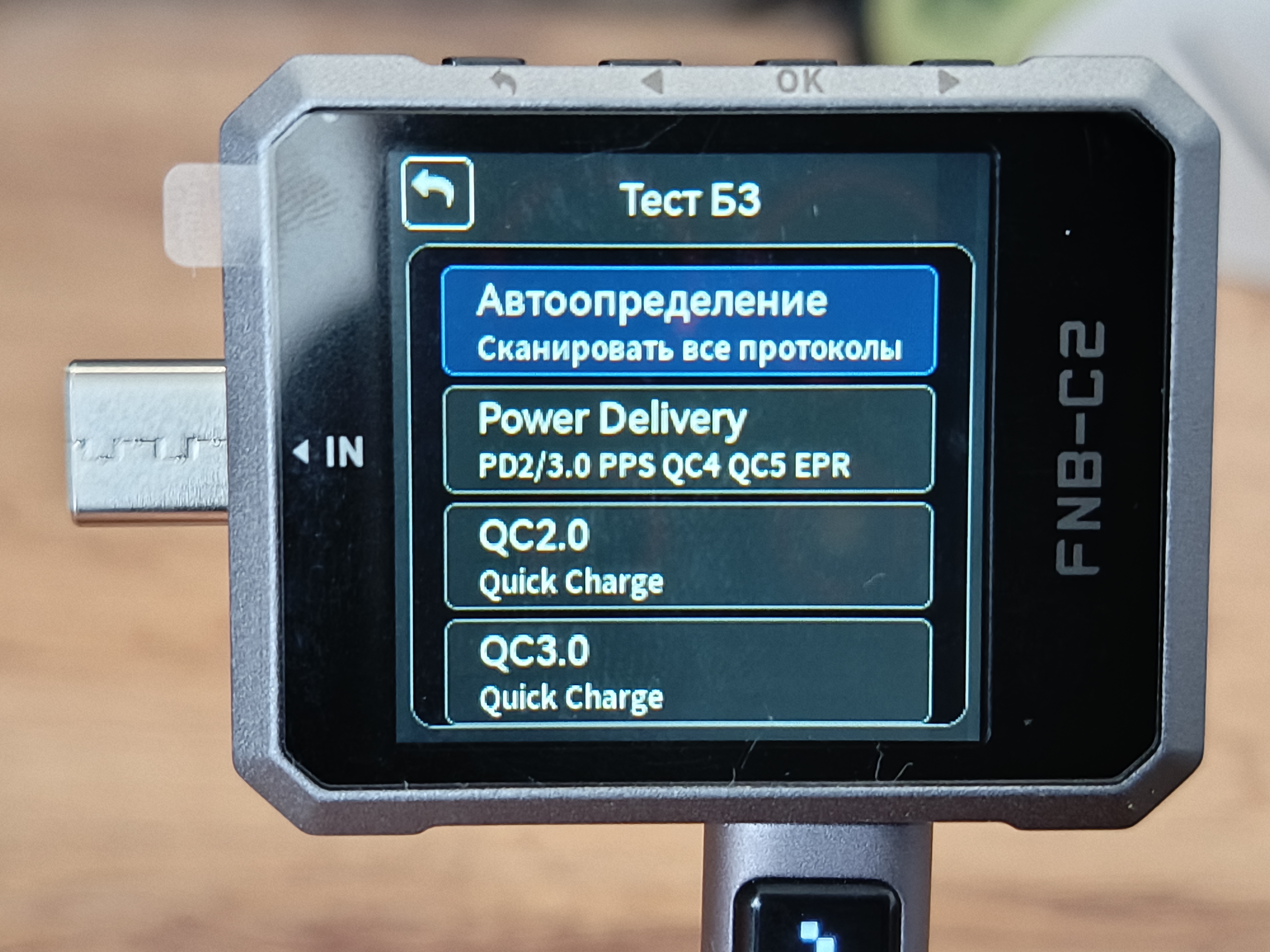

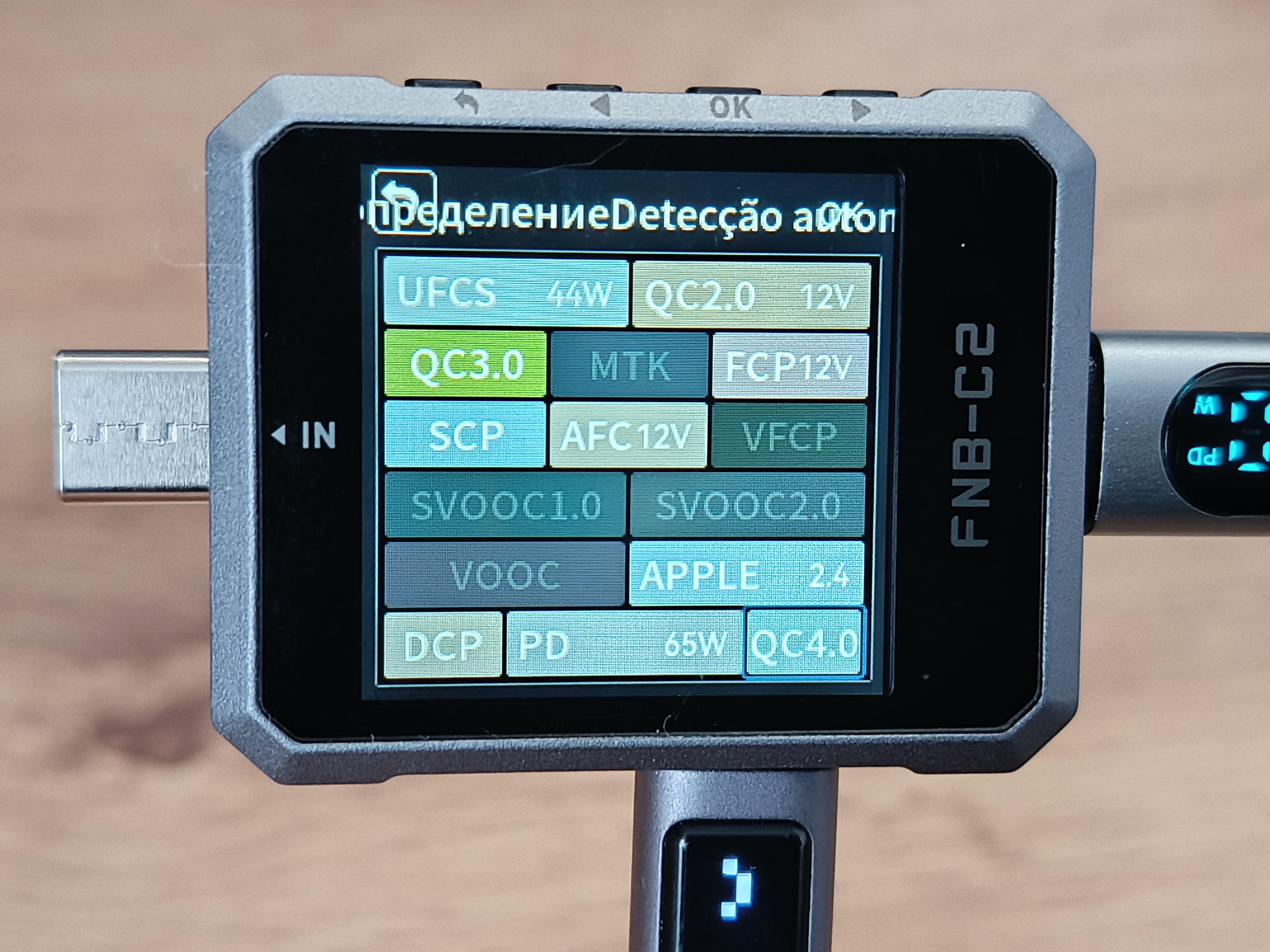

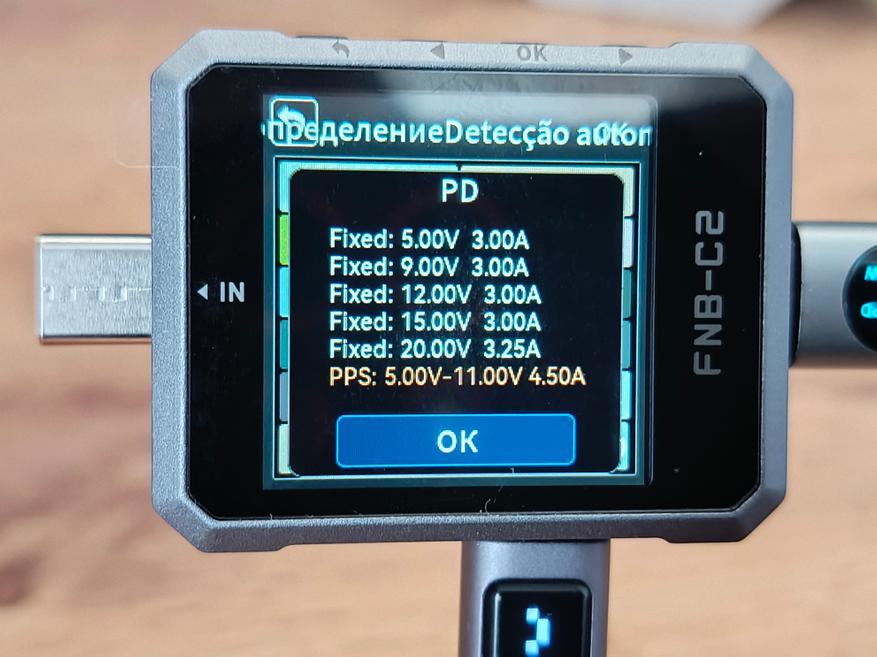

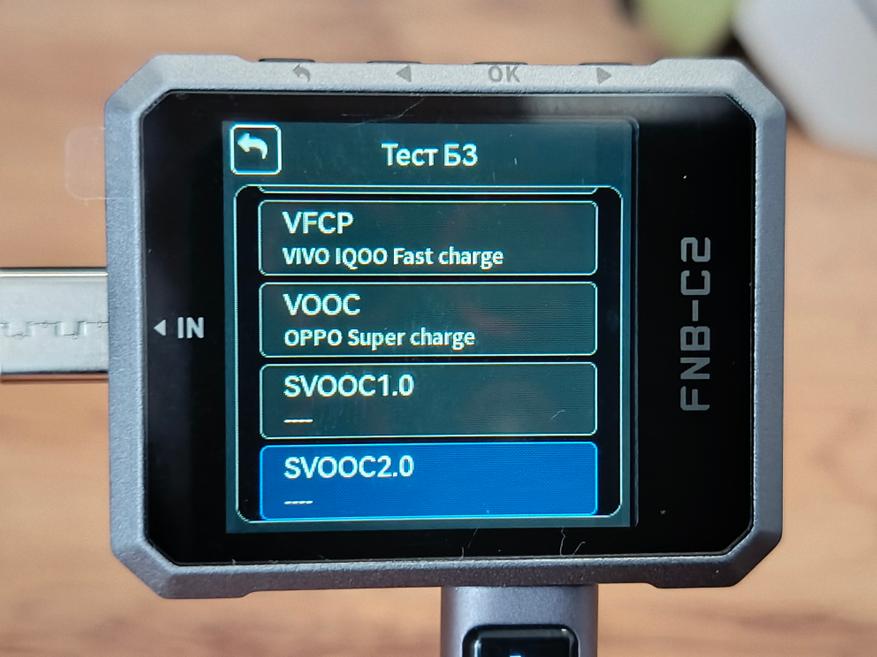

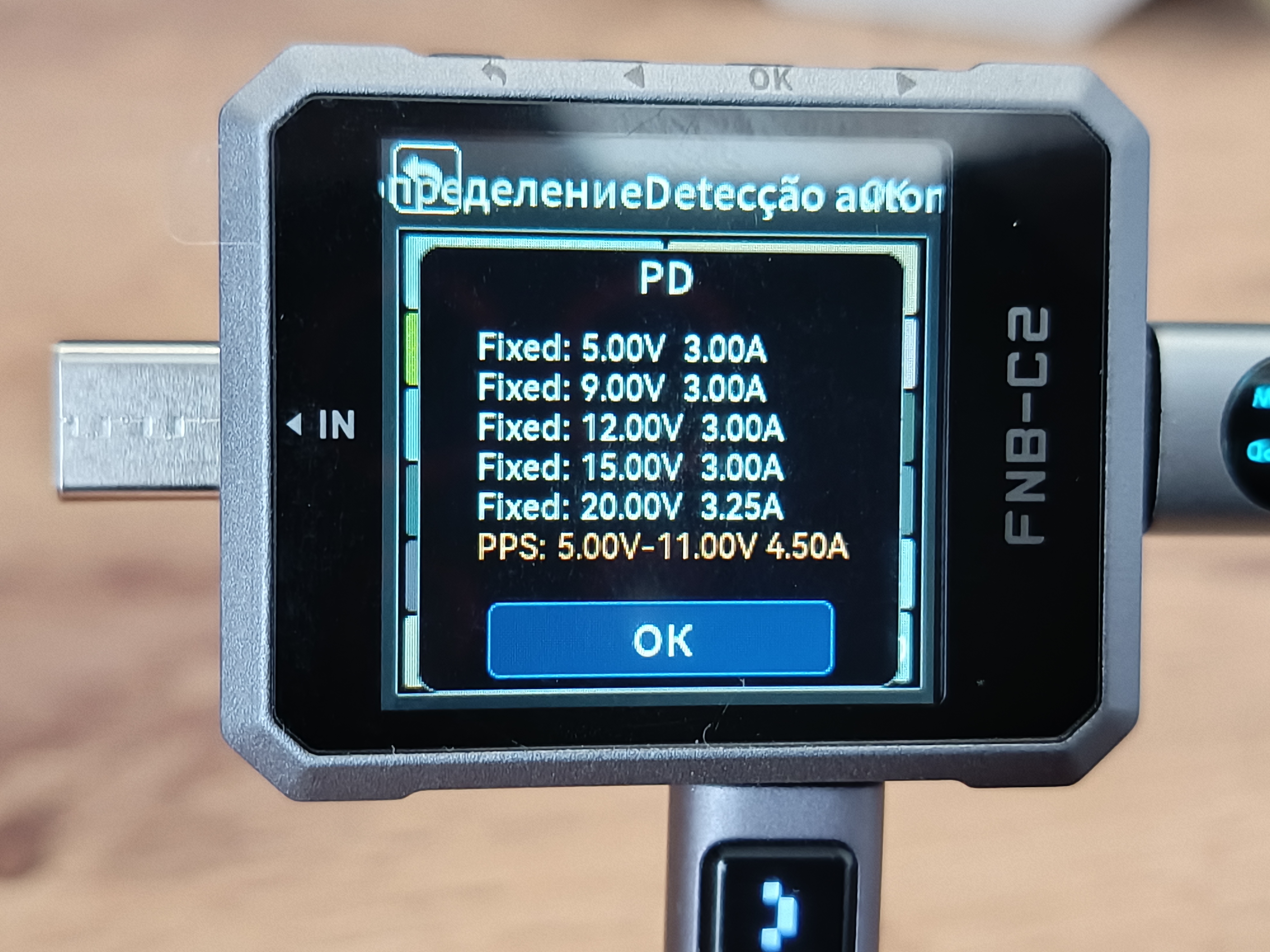

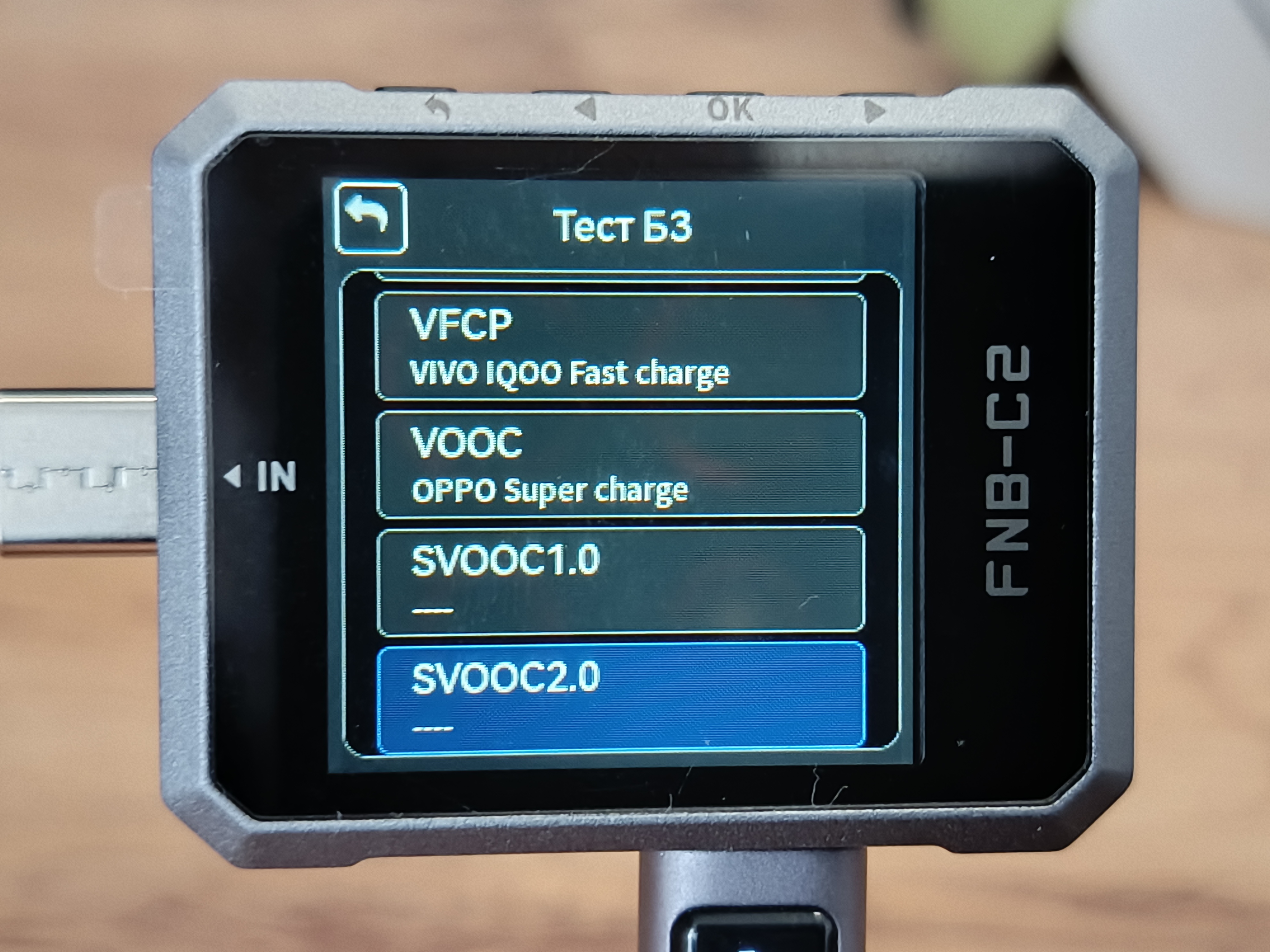

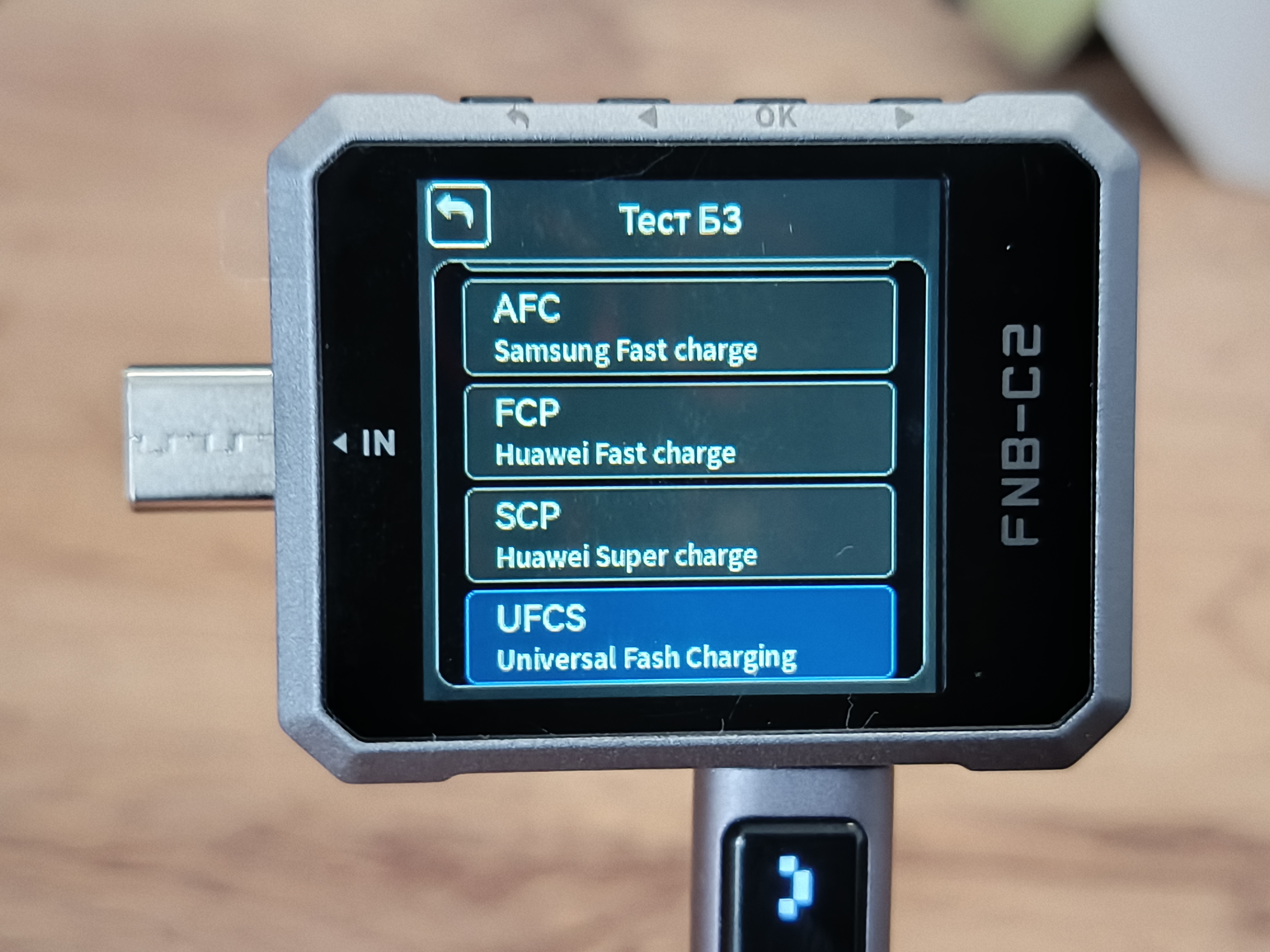

Сканер протоколов быстрой зарядки может работать как в автоматическом, так и в ручном режиме. В каждом из режимов доступен просмотр всех поддерживаемых параметров, а также возможность их ручной настройки.

Из минусов можно отметить, что в автоматическом режиме сканирование занимает достаточно много времени. Кроме того, не всегда понятно, какой именно протокол был выбран — из-за слабого выделения контура и названия на экране, что снижает наглядность отображения информации.

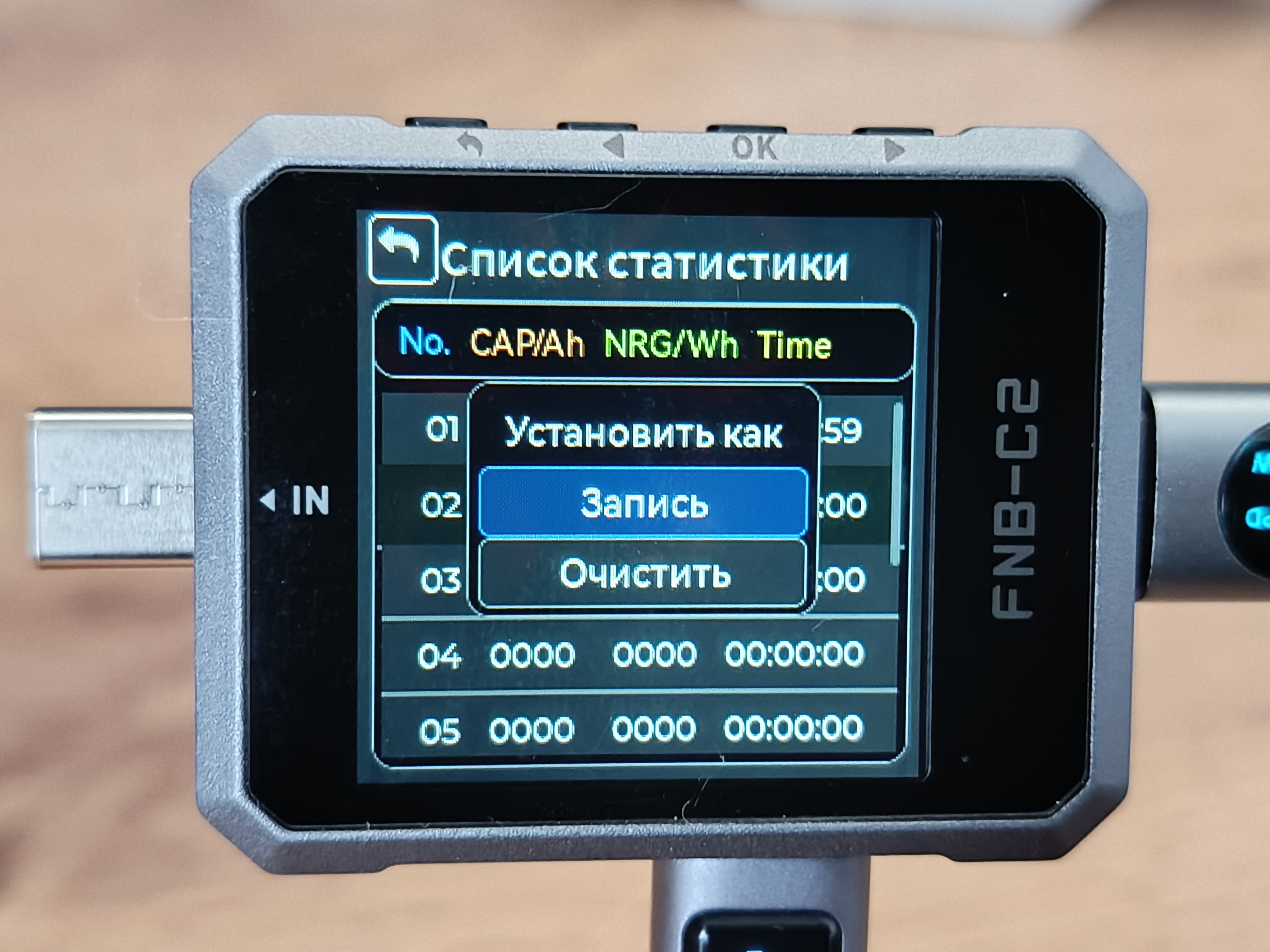

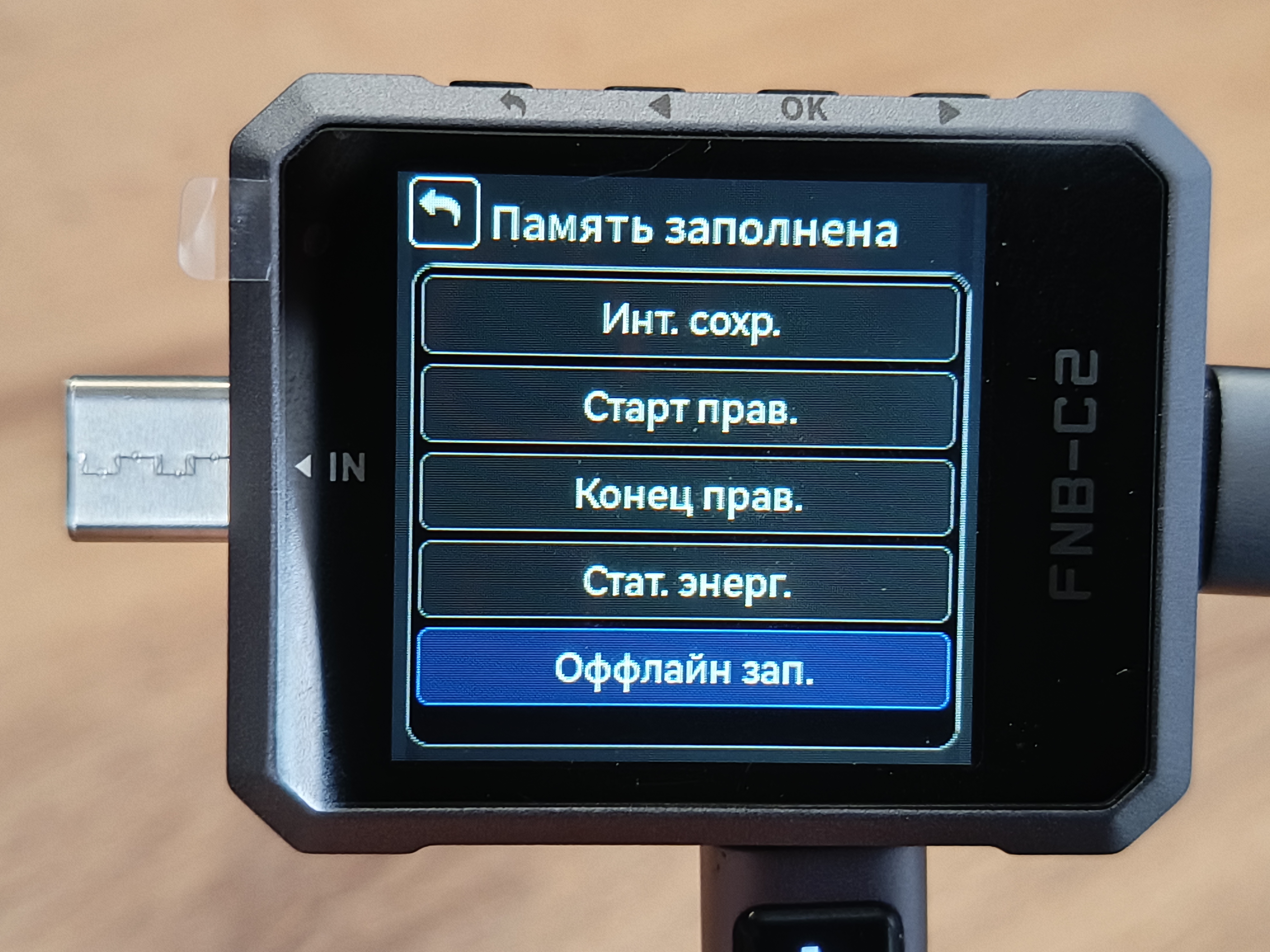

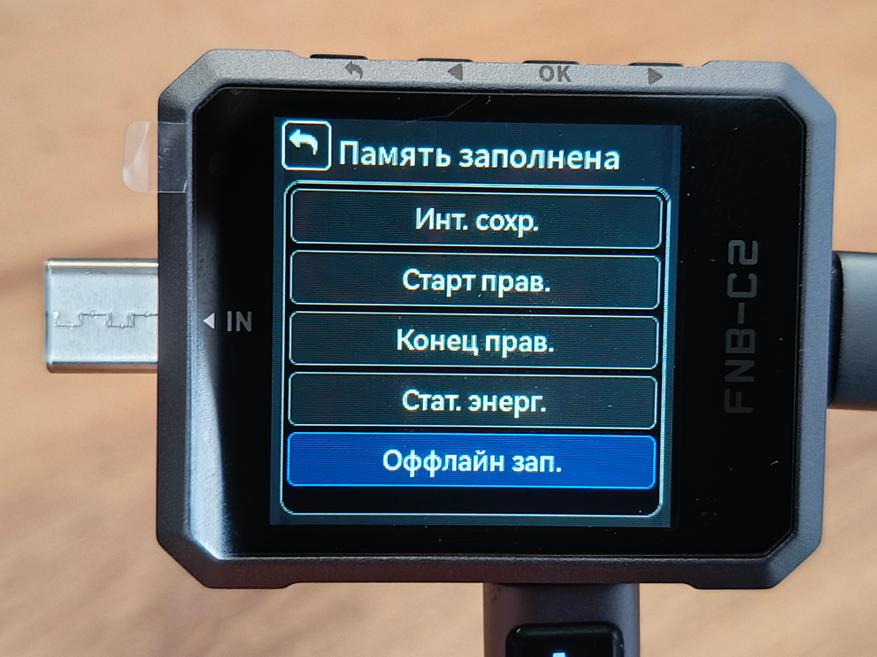

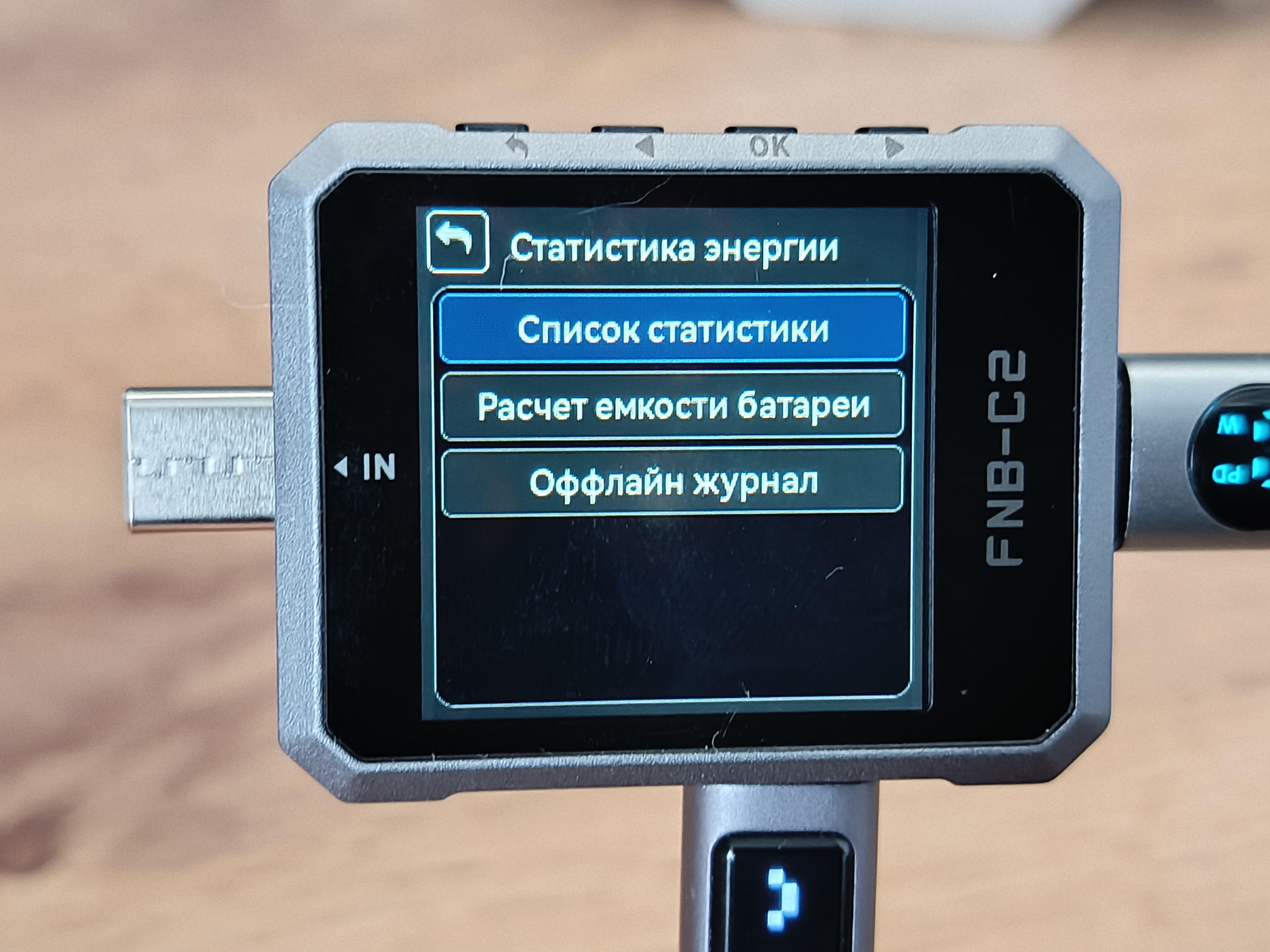

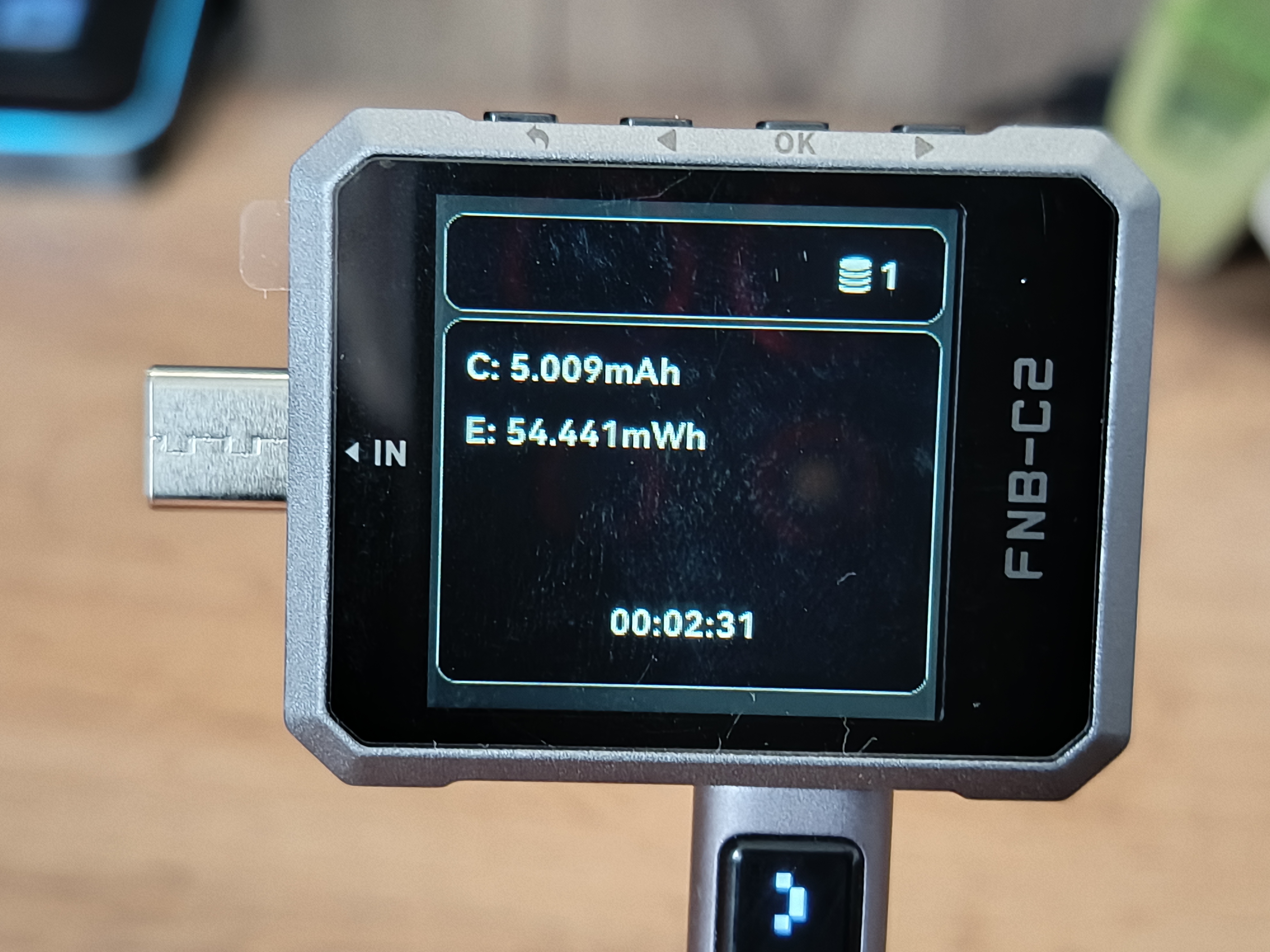

Также предусмотрена возможность проведения измерений аккумуляторов, поскольку все полученные данные автоматически записываются в память устройства. Всего доступно 10 ячеек для сохранения результатов, что позволяет вести небольшой архив измерений.

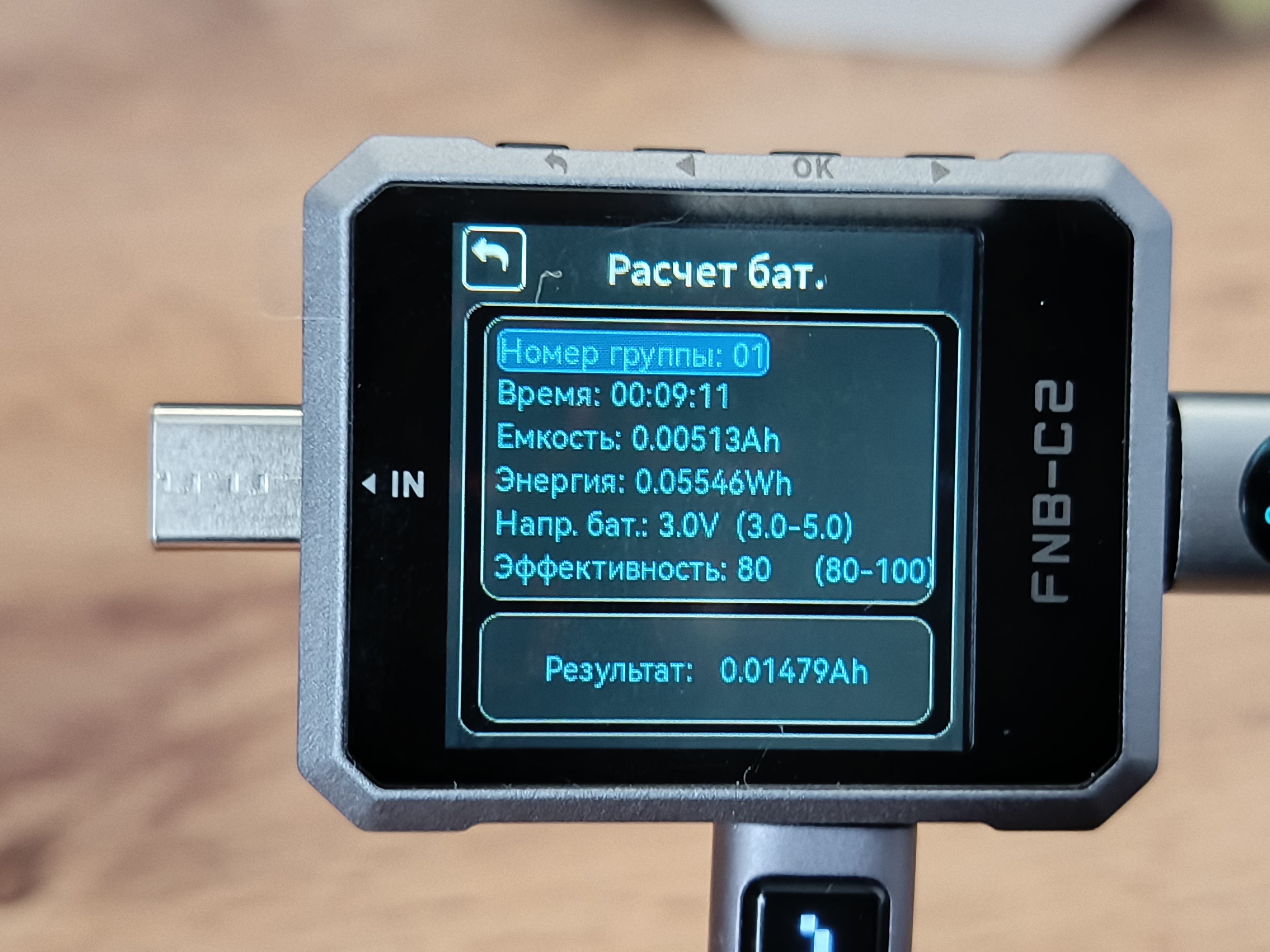

На экране отображается емкость в А·ч и Вт·ч, что дает более полное представление о характеристиках аккумулятора. Дополнительно можно задать коэффициент полезного действия в диапазоне от 80 до 100%, а также выбрать напряжение аккумулятора в пределах от 3 до 5 В.

В данной модели реализован гироскоп, который автоматически переворачивает изображение на дисплее во всех четырёх ориентациях. Такое решение делает использование устройства максимально удобным в любой ситуации. При необходимости эту функцию можно отключить.

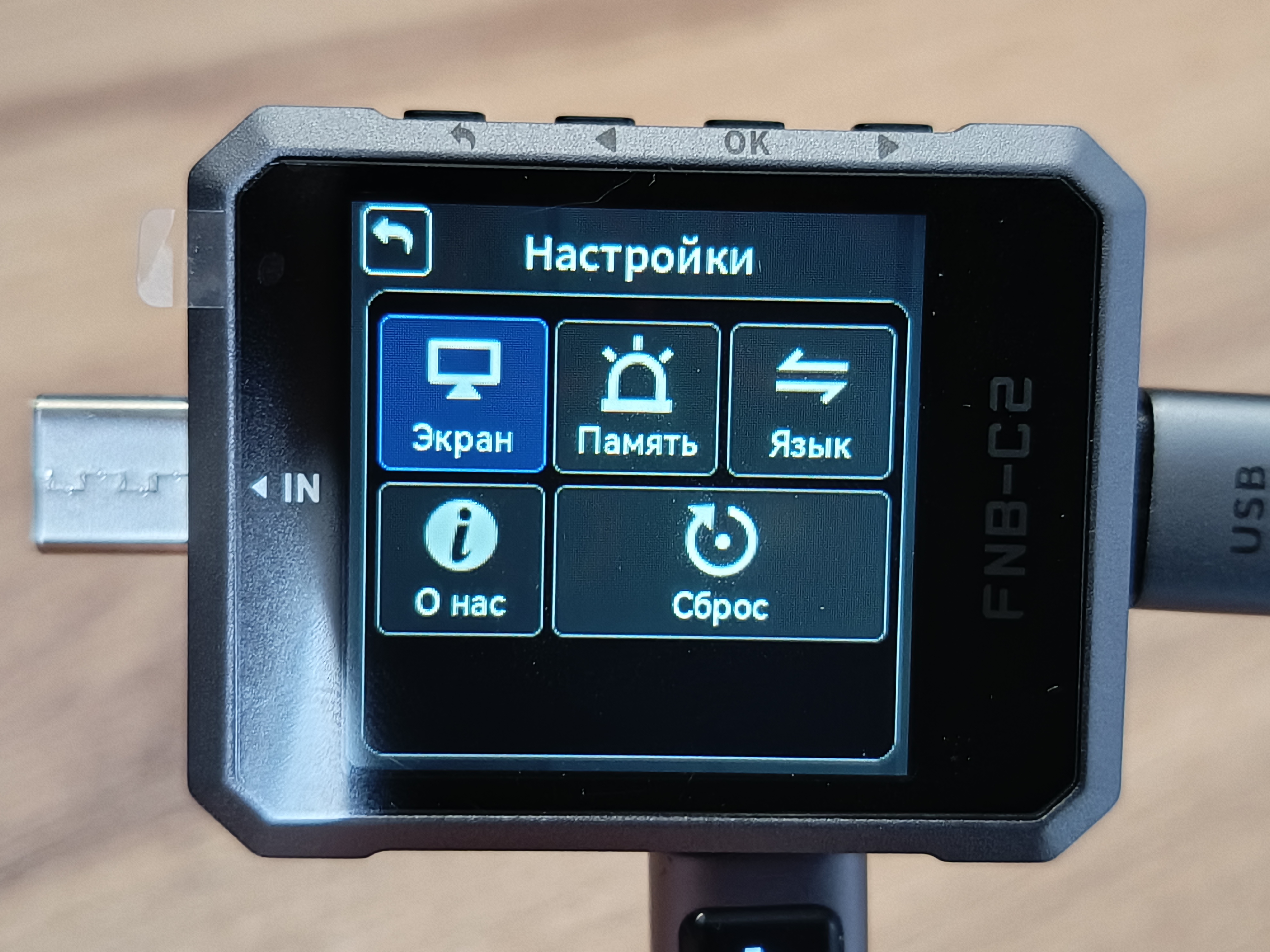

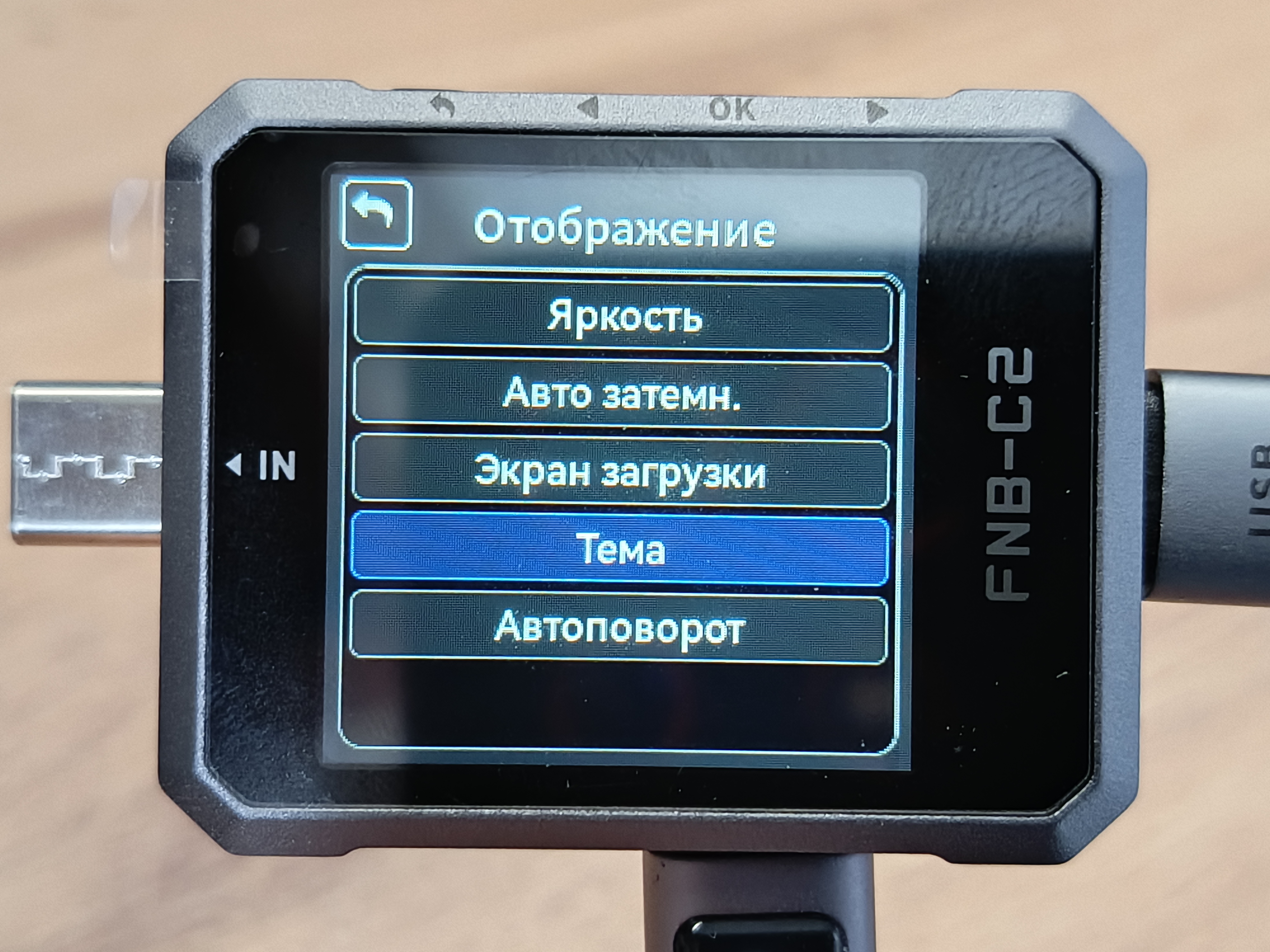

Устройство имеет только тёмную тему интерфейса, однако предусмотрена возможность изменения цвета выделения активного раздела. Также регулируются яркость и степень затемнения дисплея при простое, что позволяет адаптировать экран под разные условия освещения и сценарии использования.

Отдельно стоит отметить, что данная модель получила русскоязычную локализацию интерфейса, причём перевод выполнен достаточно качественно.

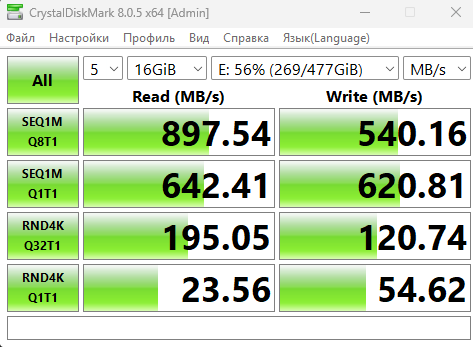

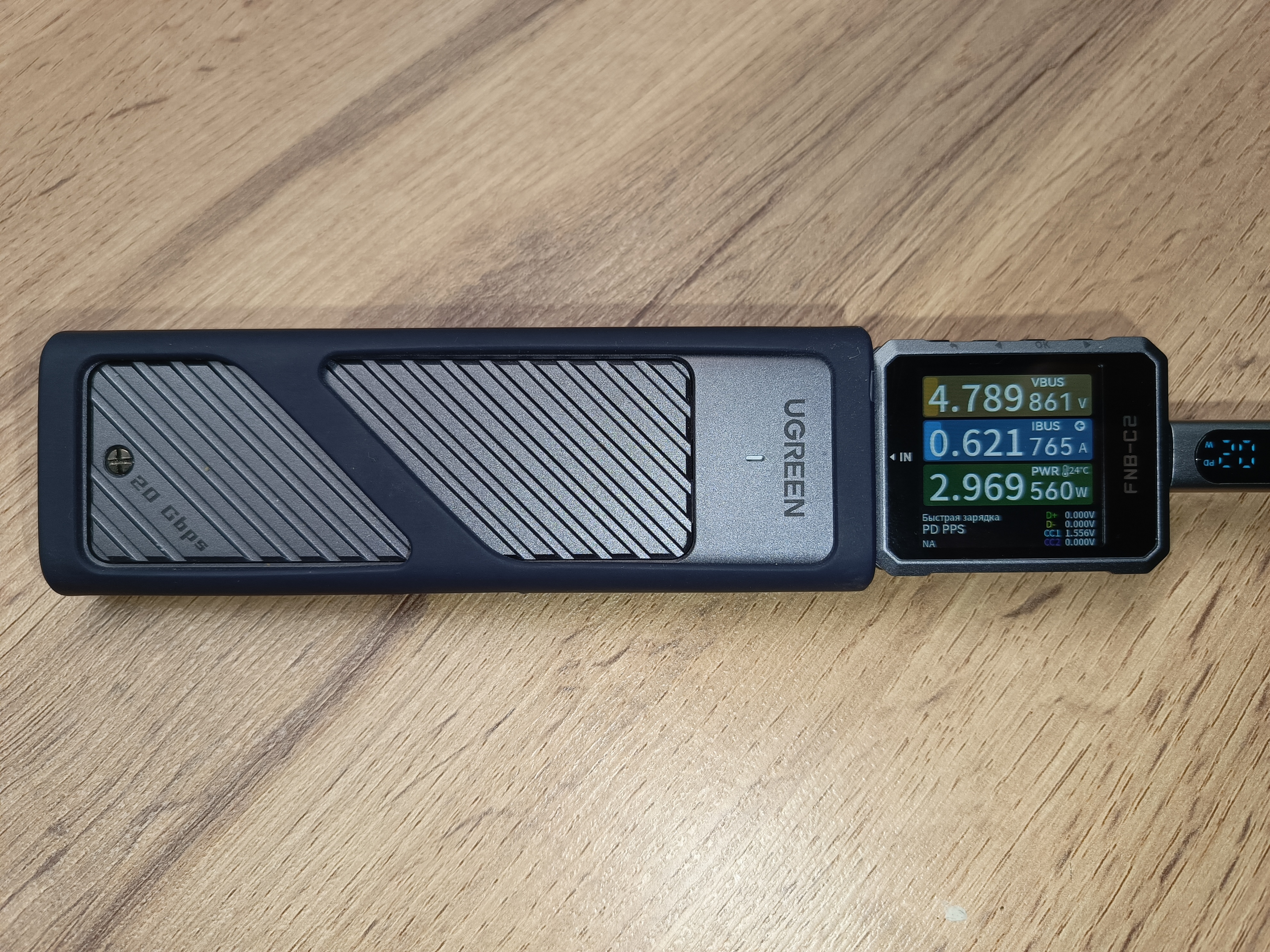

Подключив внешний USB-накопитель формата М.2 через этот тестер, получил максимальные скорости для данного бокса в 900 MB/s на чтение и на запись 540 MB/s. Это означает, что здесь используется интерфейс USB 3.0.

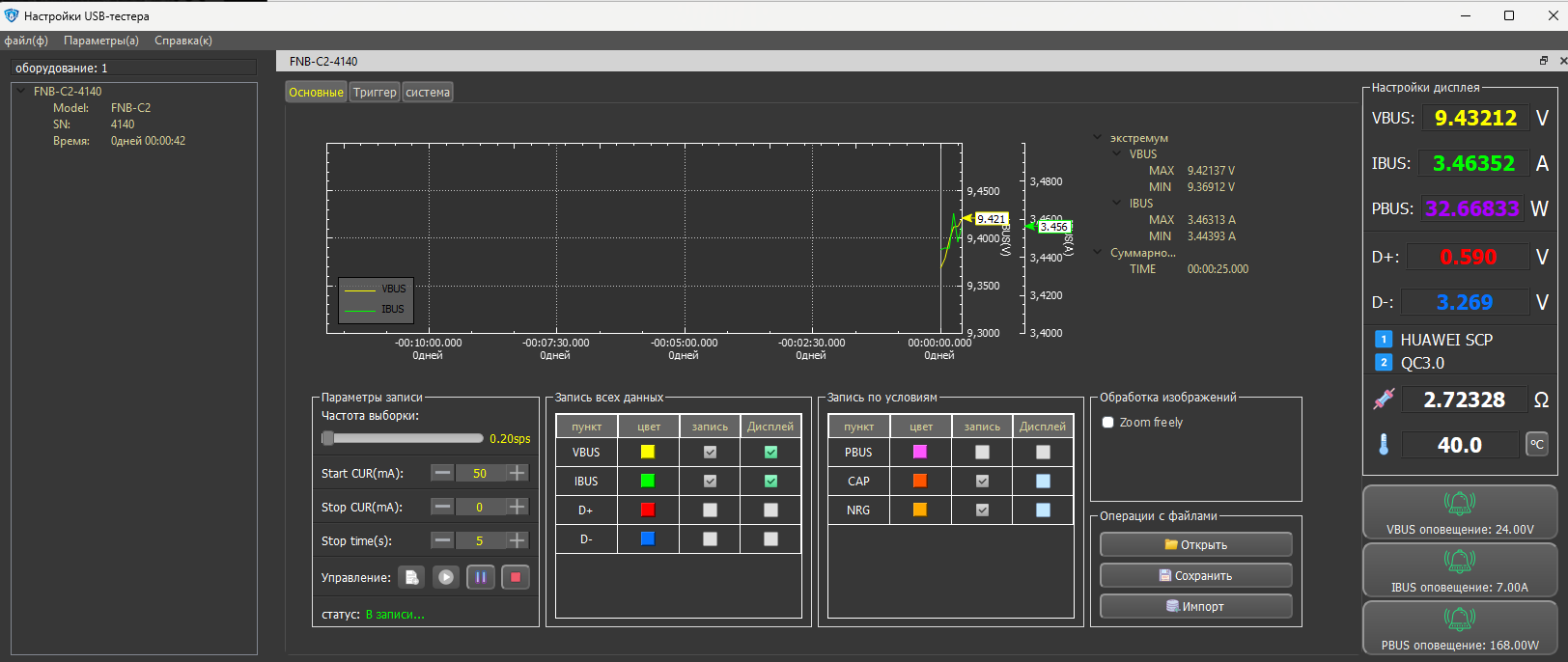

Устройство можно подключить к компьютеру с помощью кабеля и фирменного программного обеспечения UsbMeter, которое доступно для скачивания на официальном сайте. Установка дополнительных драйверов при этом не требуется — достаточно просто подключить устройство, и оно сразу готово к работе.

После подключения становятся доступны в основном информационные параметры, позволяющие удобно отслеживать данные на экране компьютера. Управление устройством при этом возможно одновременно как с ПК, так и непосредственно с самого тестера, что делает работу более гибкой и комфортной.

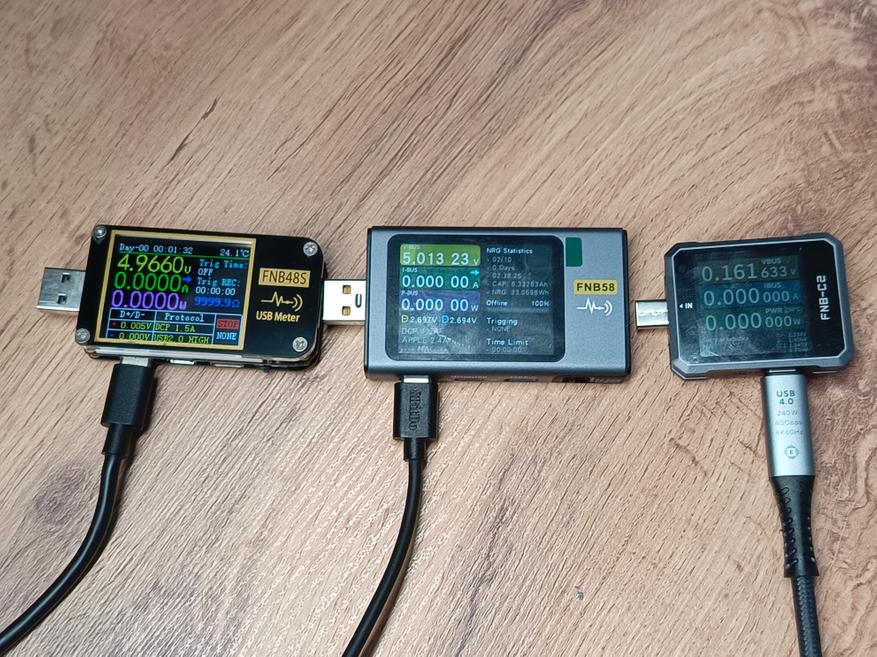

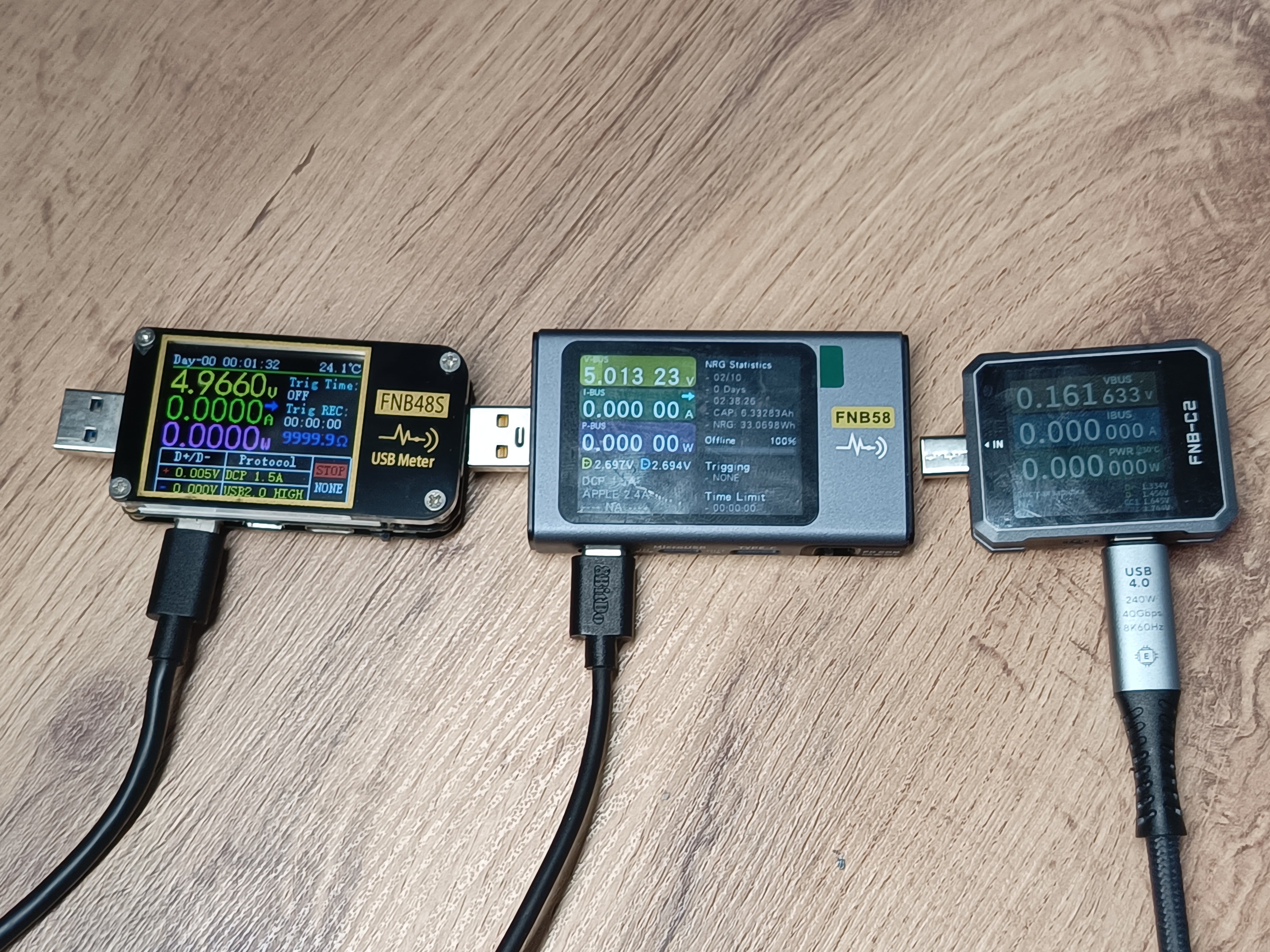

У меня далеко не первый USB-тестер данного бренда, и могу сказать, что эта модель действительно стала заметно лучше по сравнению с предыдущими версиями. У меня есть устаревшая модель 48 — она до сих пор отлично работает, без каких-либо отказов, но морально уже устарела, в первую очередь с точки зрения поддержки протоколов быстрой зарядки, а также по внешнему виду и интерфейсу.

В модели 58 уже исправили большинство недостатков прошлой версии, однако уровень поддержки протокола PD остался на версии 3.0. В новой модели тестера, в свою очередь, обновили шину — с 16-bit до 20-bit. Также добавили поддержку PD 3.1, благодаря чему увеличилась поддерживаемая мощность до 240 Вт при напряжении 50 В и силе тока до 6.5 А. К слову, модель 58 поддерживала максимум только 140 Вт. Ну и самое главное преимущество новой модели заключается в используемом интерфейсе USB 3.0, а не как во всех прошлых версиях USB 2.0.

На мой взгляд, было бы лучше, если бы все эти улучшения реализовали в корпусе модели 58, так как он куда более удобный и функциональный, в том числе за счёт дополнительных USB-A портов. Ну и управлять джойстиком в виде колесика удобнее, нежели четырьмя кнопками, хотя я думаю, что кнопки будут надежнее.

Еще у меня есть модель Fnirsi FNAC-28, но она, по моему мнению, получилась не самой удачной из банального отсутствия поддержки самого современного протокола PD. Я его убрал в ящик и использую весьма редко.

Смотрите мои обзоры на прошлые модели:

• FNIRSI FNB48S
• FNIRSI FNB58
• FNIRSI FNAC-28

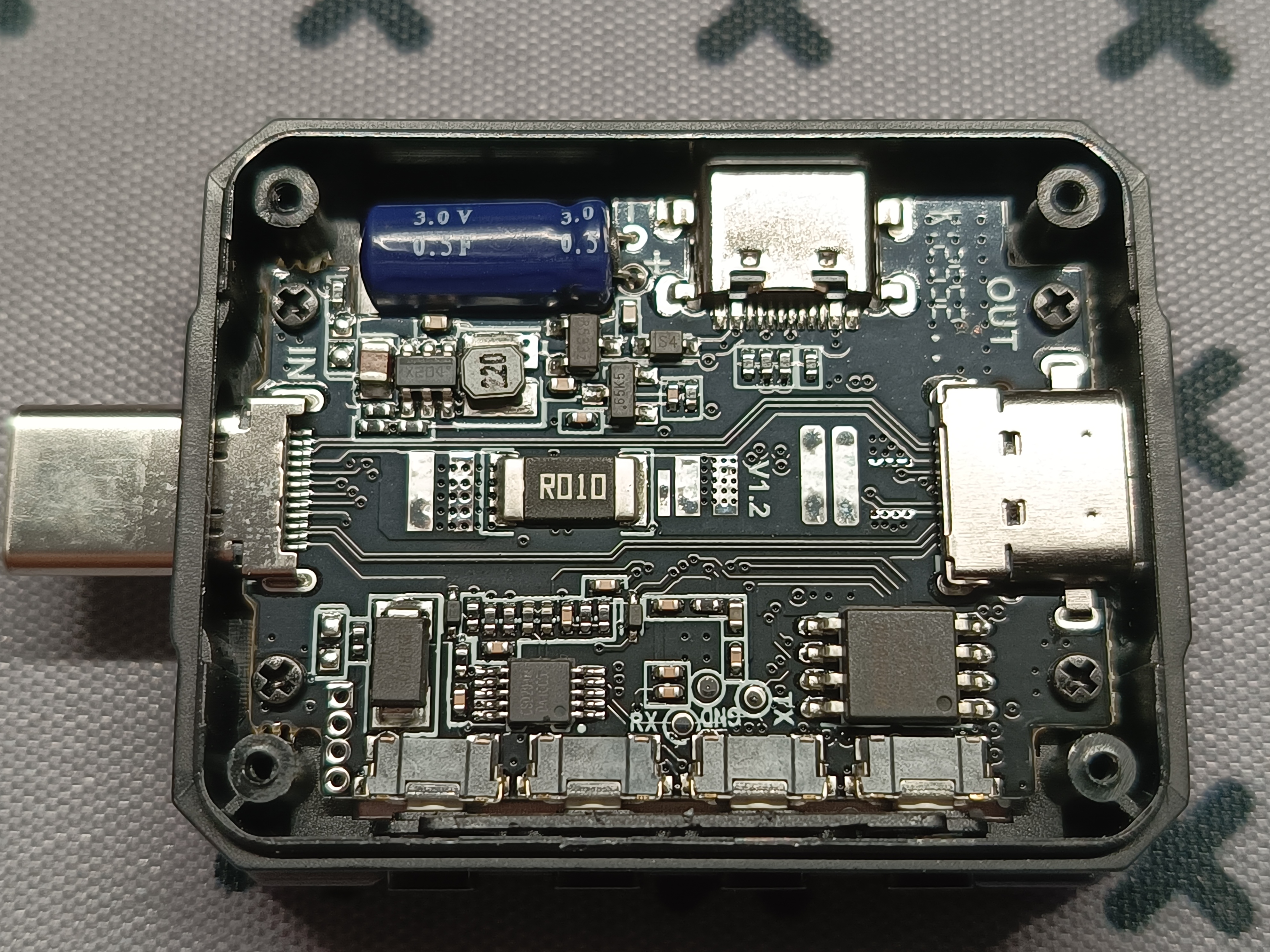

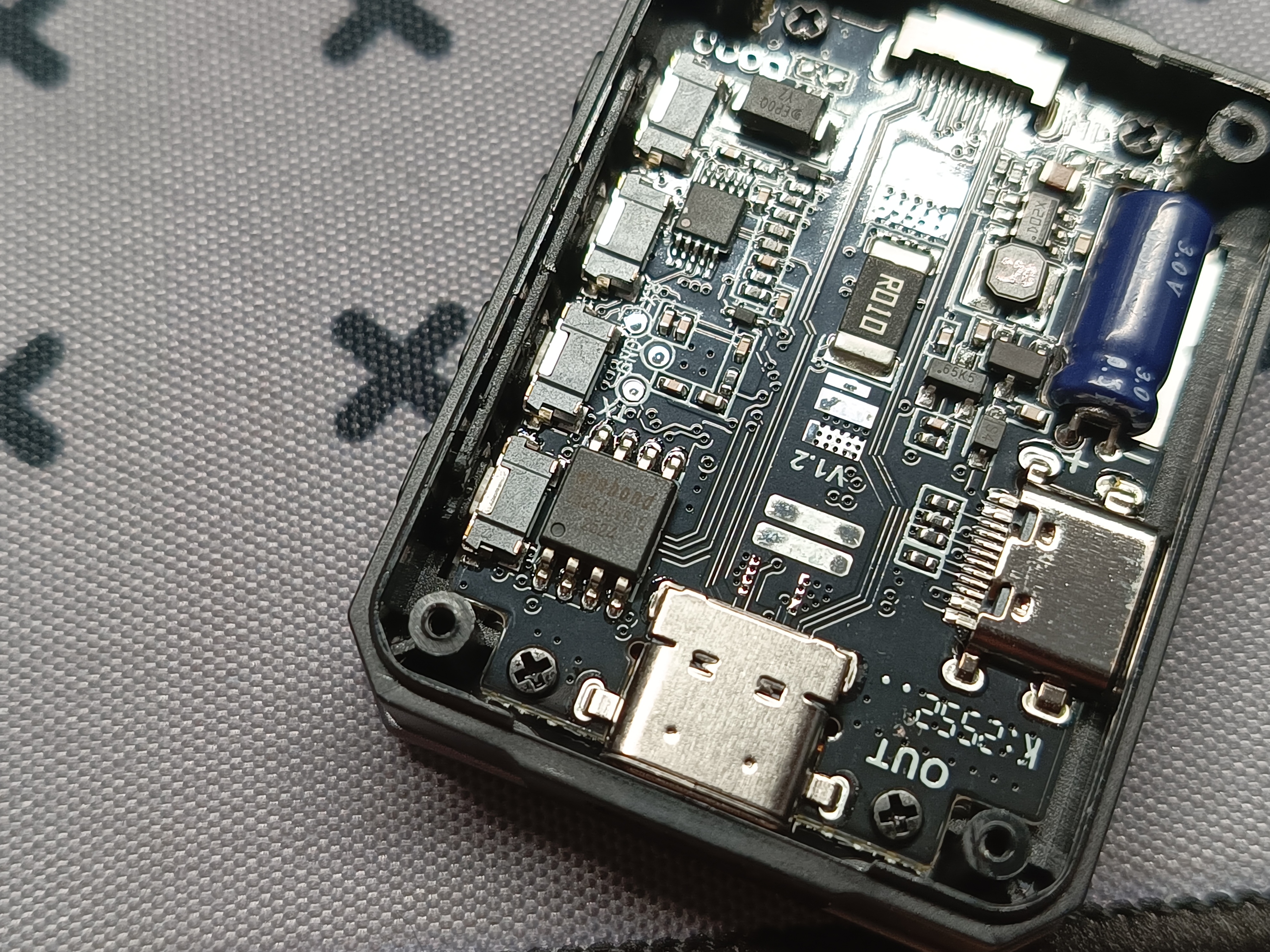

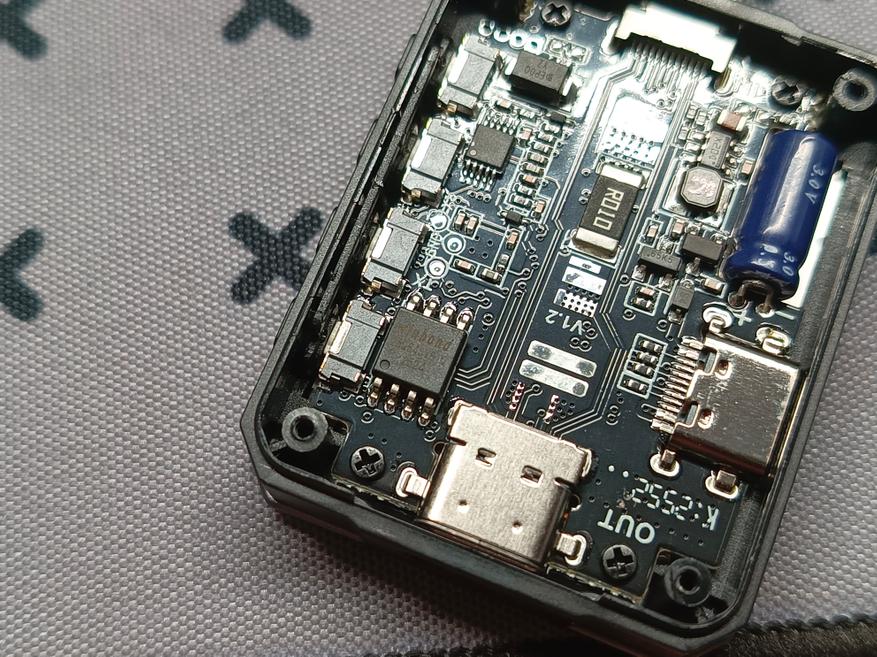

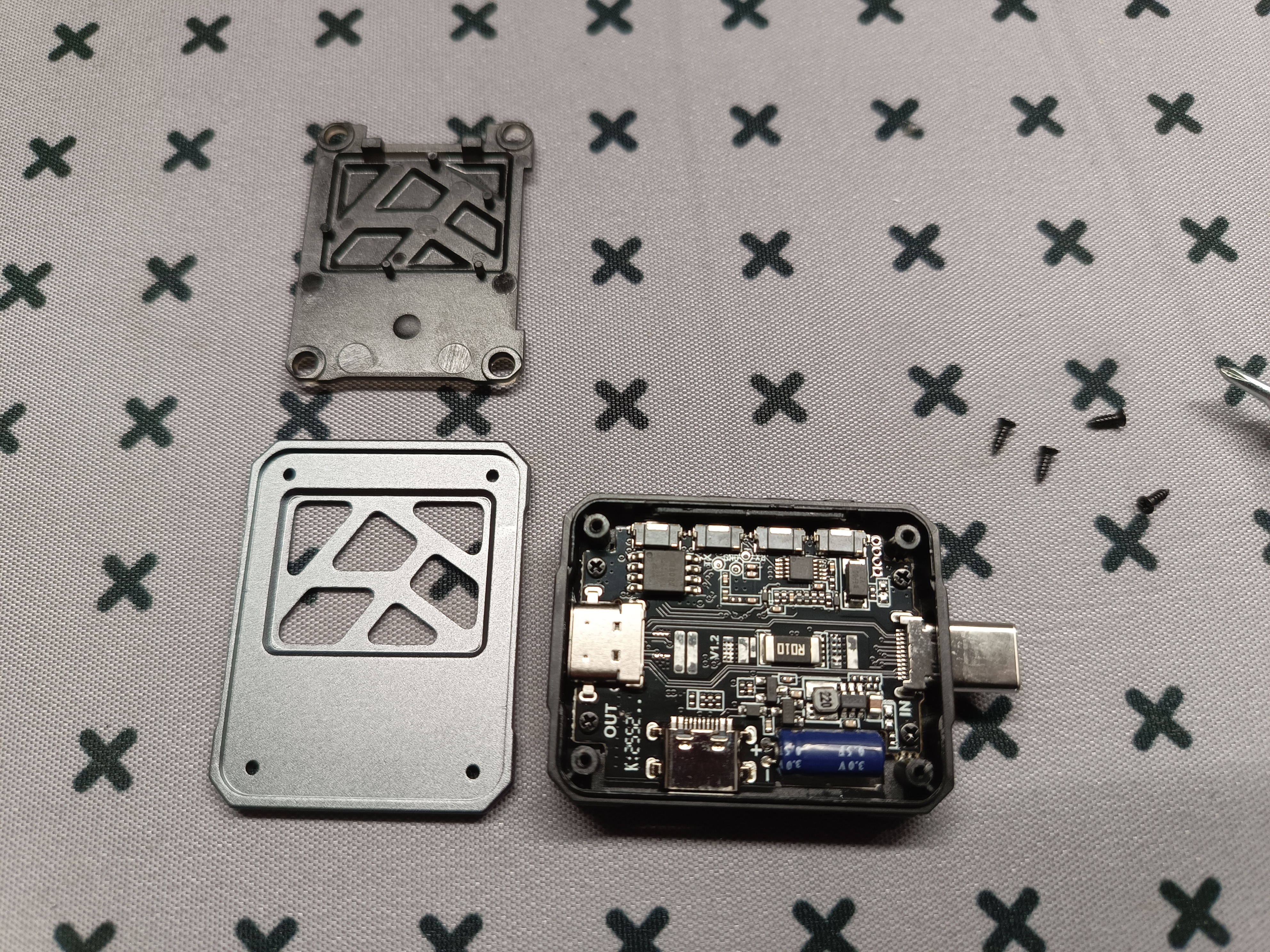

Корпус состоит из двух половинок, стянутых винтами. Сборка и пайка аккуратная. Сразу в глаза бросается конденсатор, который и позволяет еще работать пару секунд после выключения питания.

Итоги

Это продвинутое устройство, которое поддерживает работу с большинством популярных протоколов быстрой зарядки. Оно также способно записывать получаемую информацию во внутреннюю память, что позволяет сохранять результаты измерений для последующего анализа.

При необходимости все данные можно вывести на компьютер с помощью фирменного программного обеспечения, что делает процесс мониторинга и обработки информации более удобным и наглядным.
