Обзор триггера PQ31: универсальный Power Delivery 3.1 и Quick Charge триггер в одном корпусе

Когда обычного PD триггера становится недостаточно, а хочется большей универсальности в подключениях, на помощь приходят устройства вроде PQ31. Это не просто очередной триггер Power Delivery 3.1, а продуманное решение для тех, кому важна совместимость с различными типами разъемов и кабелей.

Комплект поставки

Упаковка остается предельно минималистичной — знакомый антистатический пакет с застежкой. Производитель не тратит деньги на красивые коробки

Внешний облик устройства

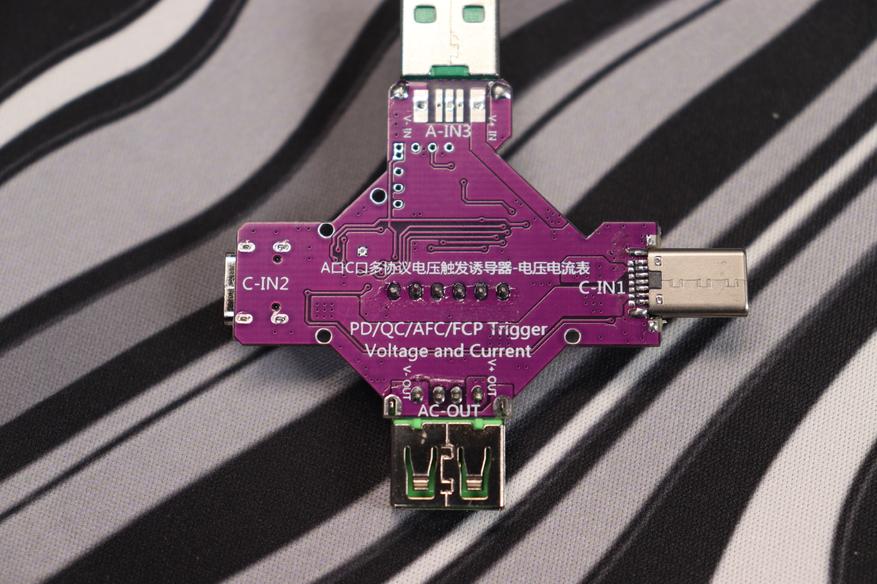

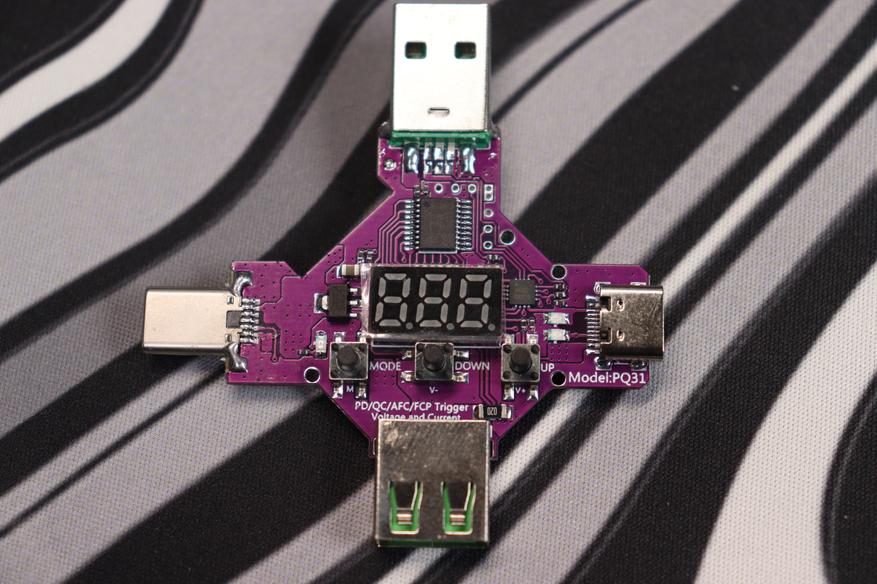

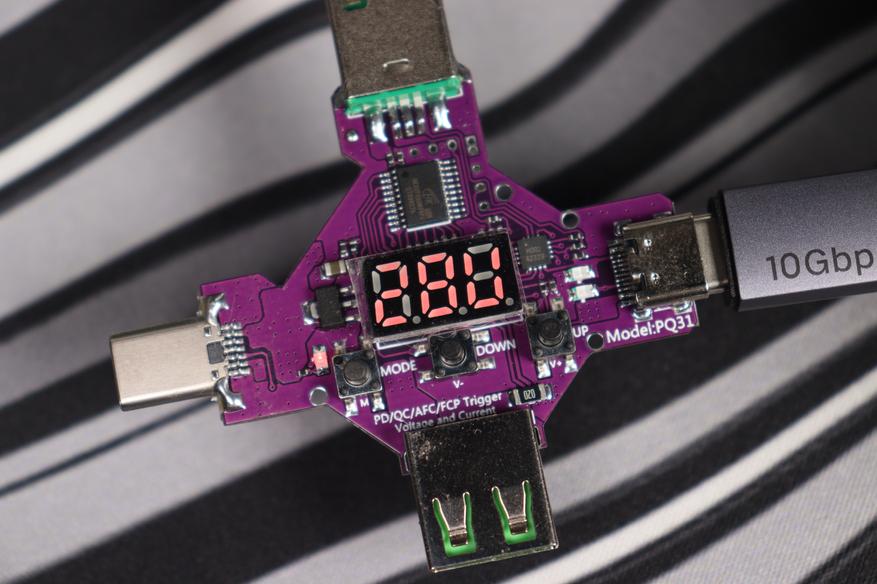

PQ31 сразу выделяется на фоне стандартных триггеров своей необычной крестообразной формой. Фиолетовая печатная плата — уже ставшая фирменной чертой новой линейки — имеет четыре разъема по периметру. Выходы усилены дополнительным слоем припоя, а вход Type-A имеет пятый контакт. Сразу бросается в глаза наличие этого самого входа Type-A, что несвойственно прошлым серии. Такая компоновка не случайна — она позволяет использовать PQ31 практически с любыми кабелями и устройствами, которые могут встретиться в повседневной работе. Размеры получились чуть больше обычных триггеров, но это плата за универсальность.

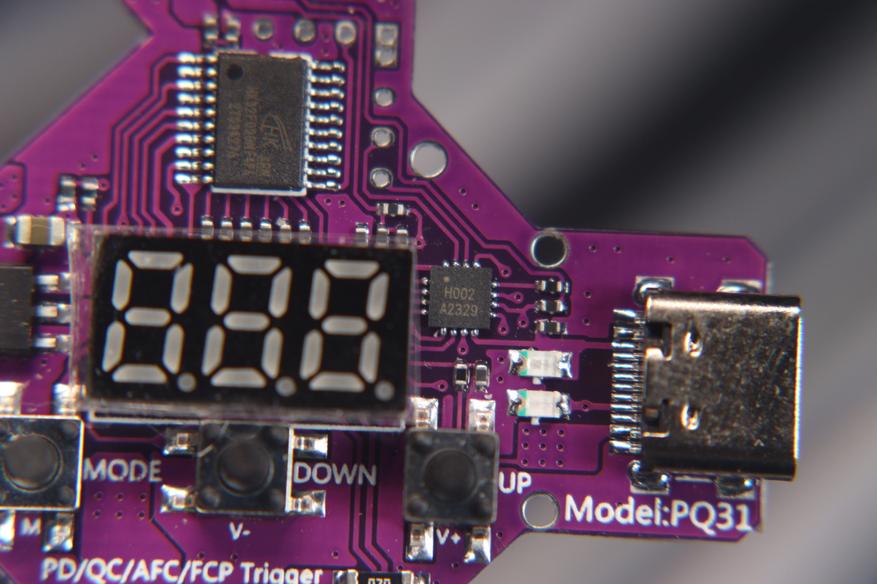

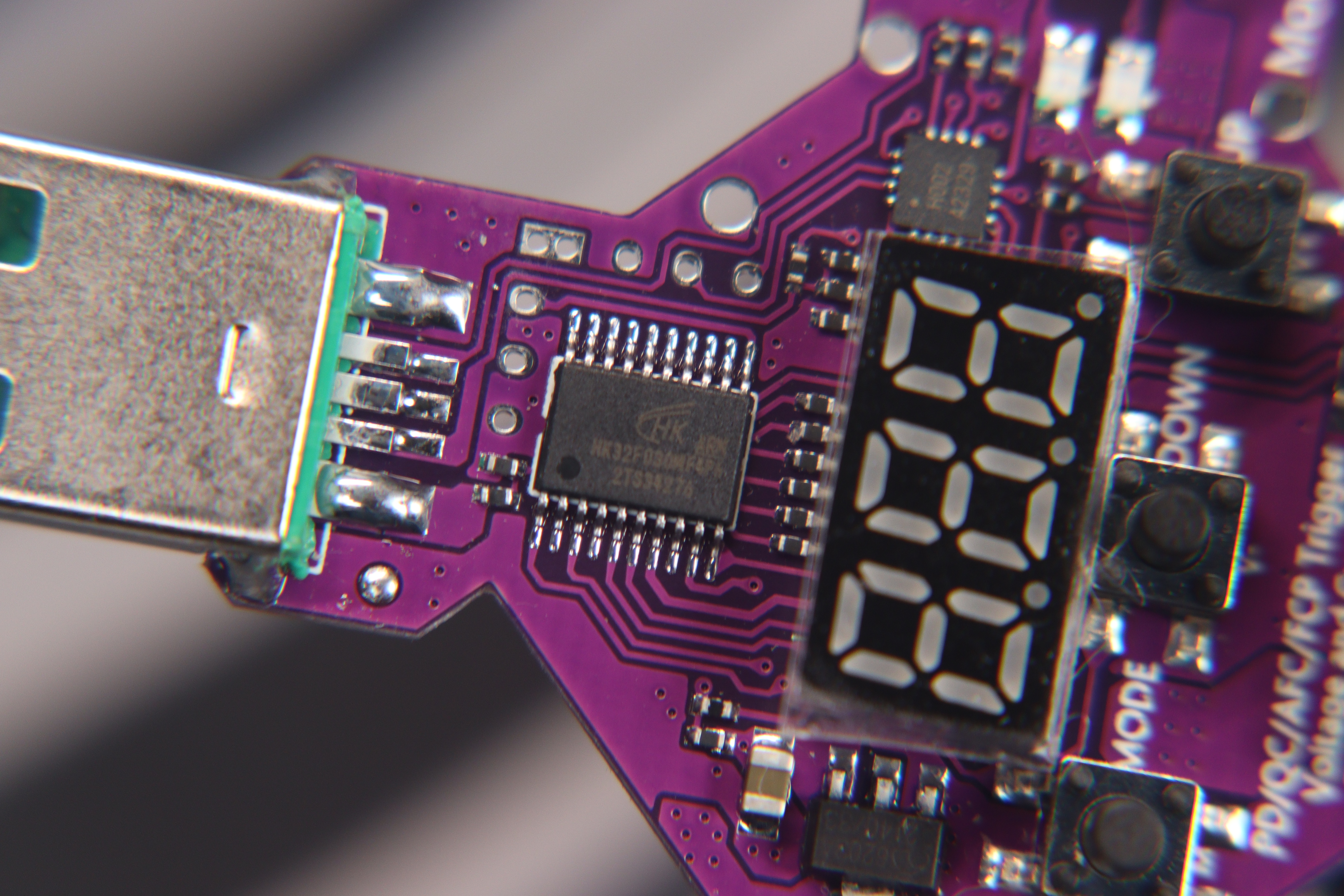

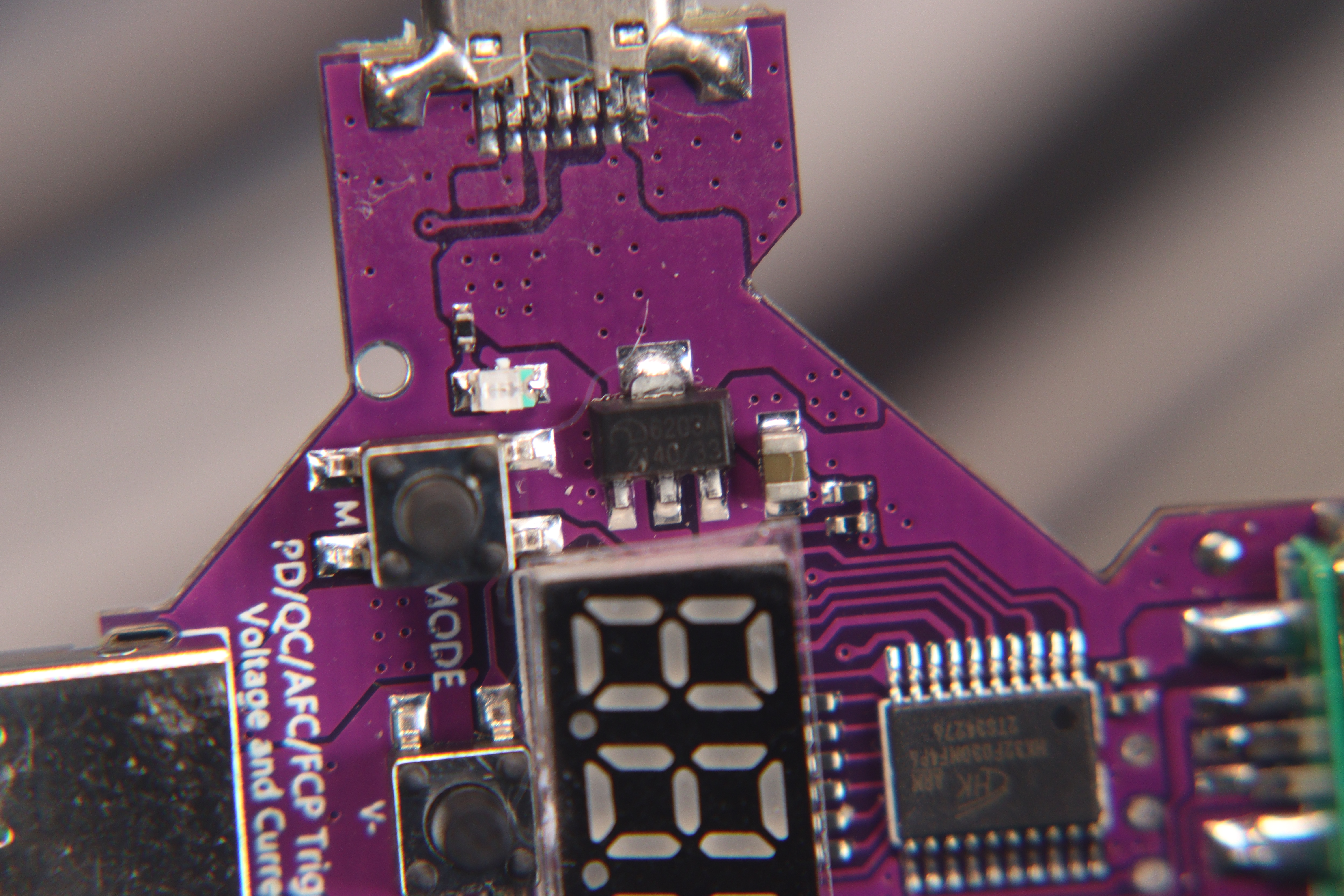

В центре конструкции расположился трехзначный семисегментный дисплей, окруженный тремя кнопками управления. Все элементы сидят крепко, пайка выполнена аккуратно, видно, что конструкция продумана с учетом механических нагрузок от частых подключений-отключений.

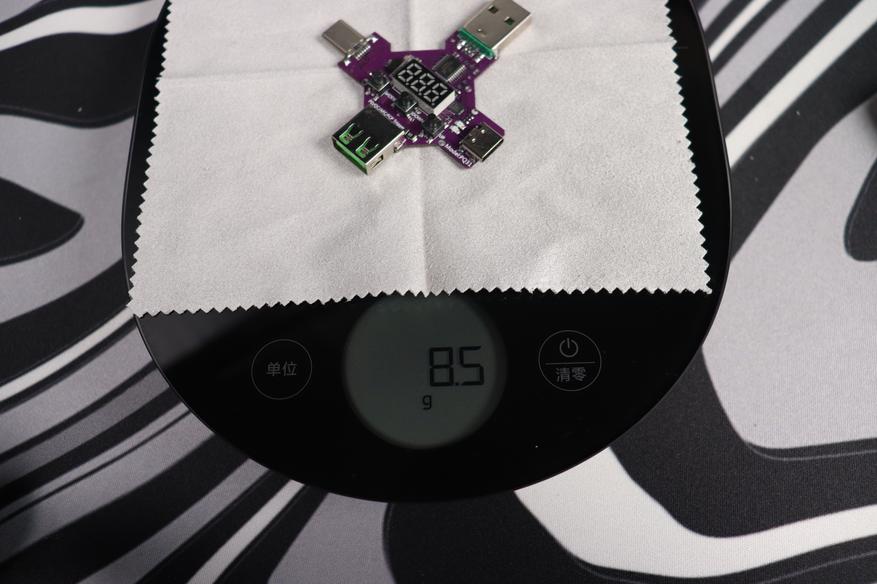

Масса — 8.5 грамм

Тестирование устройства

По своей сути PQ31 остается классическим PD триггером с поддержкой Power Delivery 3.1. Это означает возможность запрашивать напряжения 5, 9, 12, 15, 20 и 28 вольт в зависимости от возможностей подключенного источника питания. Управление традиционно простое — кнопками выбираете нужный профиль напряжения, дисплей показывает текущие значения. Главное отличие от обычных триггеров — универсальность подключений. Можно подавать питание как через Type-C, так и через Type-A разъем, а на выходе получать нужное напряжение через любой из двух доступных разъемов, но максимальные 28В будут доступны только через Type-C. USB-A выход с пятым контактом расширяет возможности работы с протоколами быстрой зарядки. Многие устройства используют нестандартные схемы определения возможностей зарядного устройства, и дополнительный контакт помогает с этим справиться. Из ещё одной особенности — дисплей отображает напряжение только при переключении режима работы, далее будет отображаться только ток.

Встроенный дисплей показывает напряжение и ток с достаточной для практических задач точностью. Конечно, это не лабораторный прибор, но для повседневной работы точности хватает. Время согласования с источником питания при переключении профилей составляет 3-4 секунды — чуть дольше обычных триггеров. Из примечательного, в данном случае триггер показывает напряжение только в случае переключения режимов.

Проверка точности:

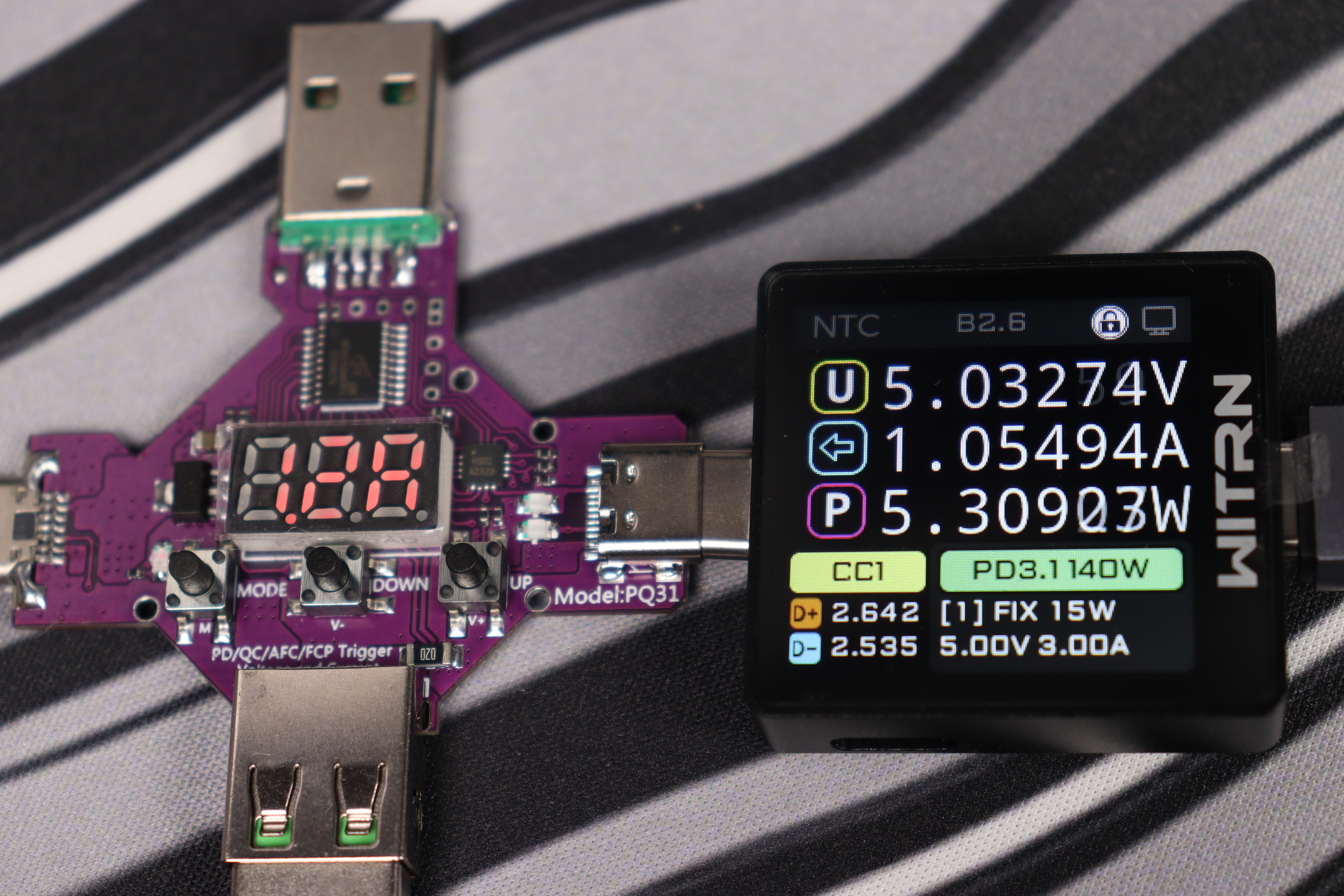

• 5.03В/1.05А на тестере — 1.2А на триггере

• 8.8386В/2.98А на тестере — 3.1А на триггере

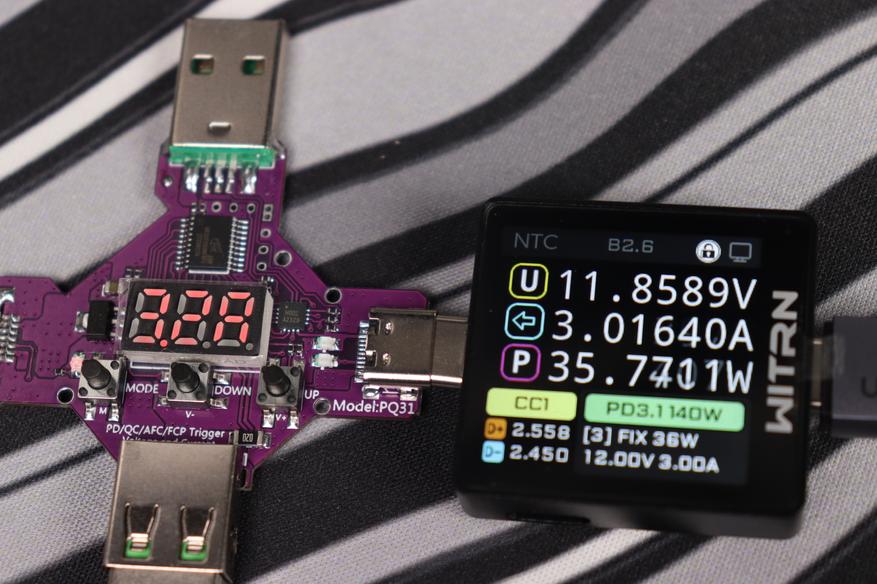

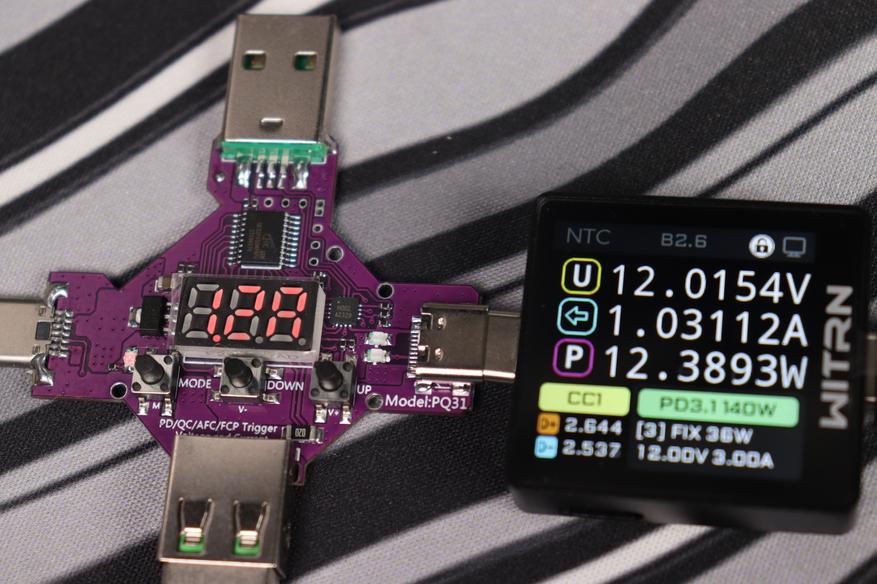

• 12В. Тестер — 1.03А и 3.01А, триггер 1.2А и 3.2А соответственно

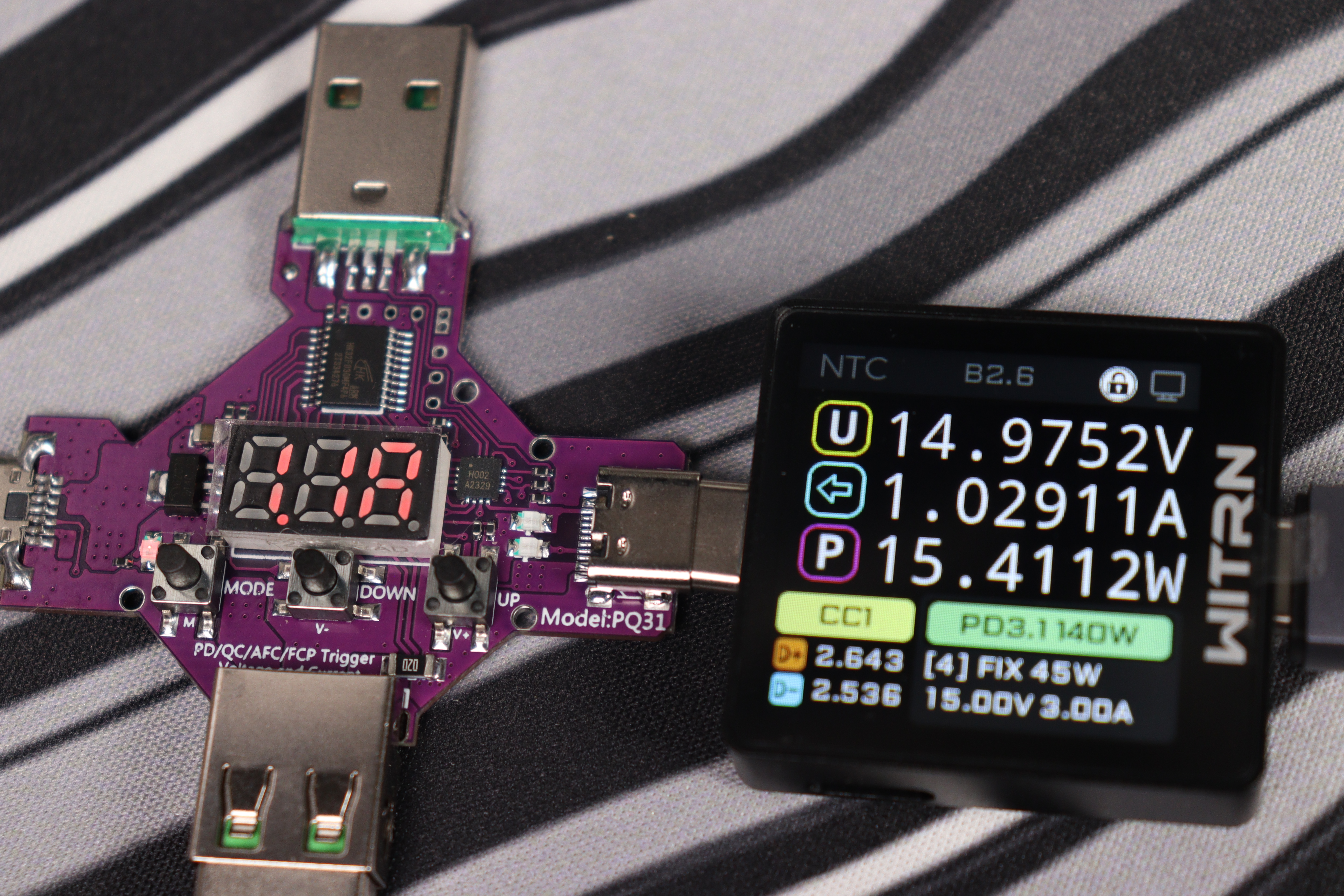

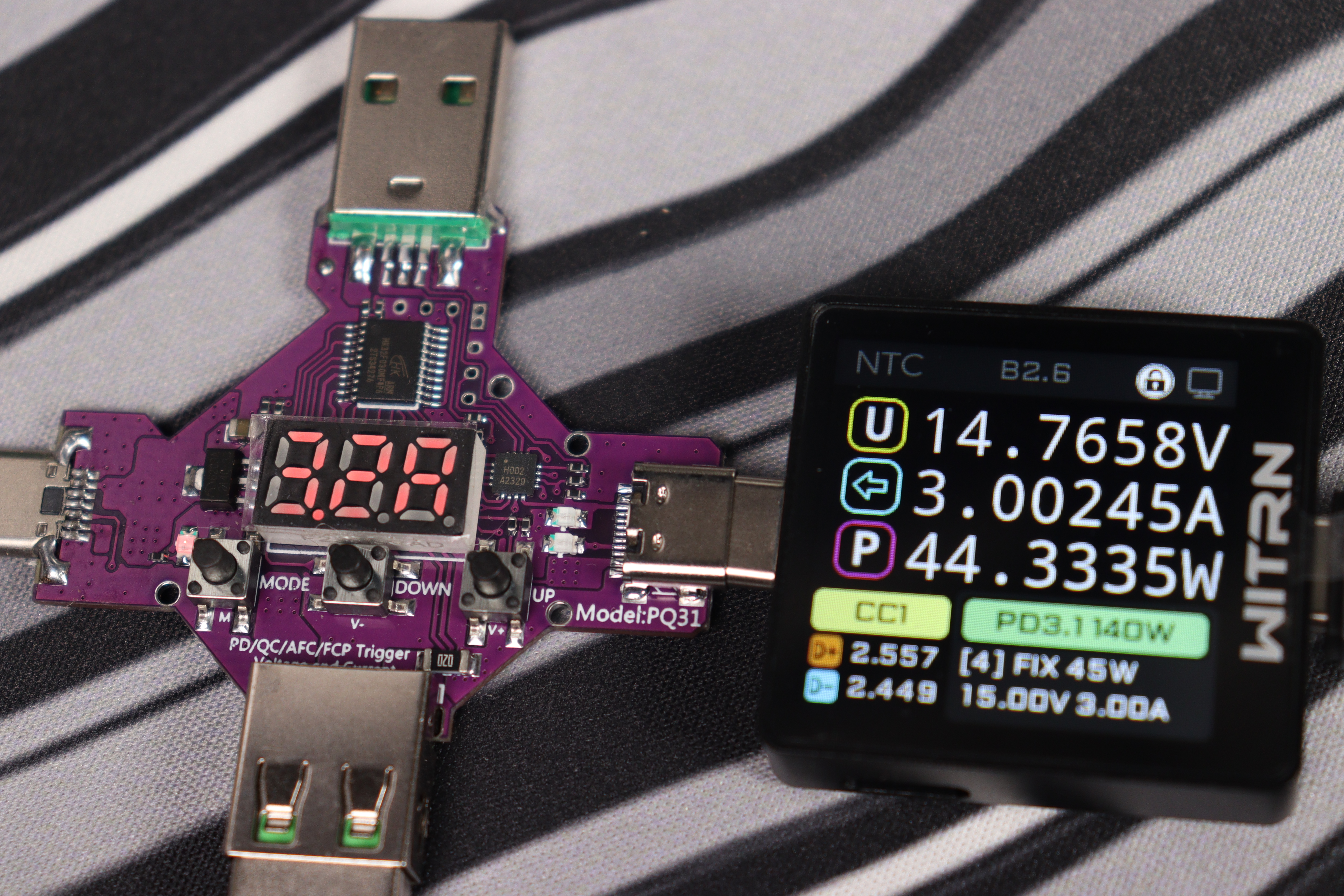

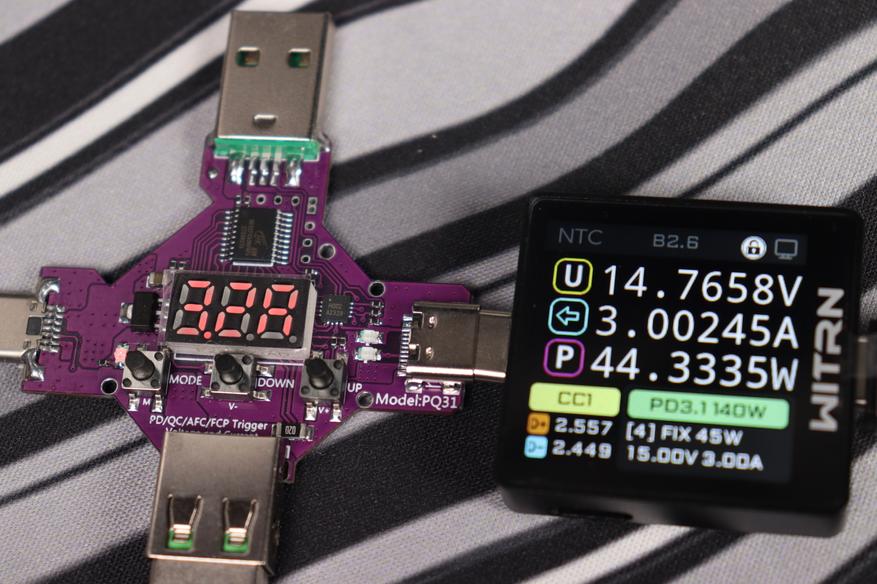

• 15В. Тестер — 1.029А и 3.00А, триггер 1.1А и 3.2А соответственно

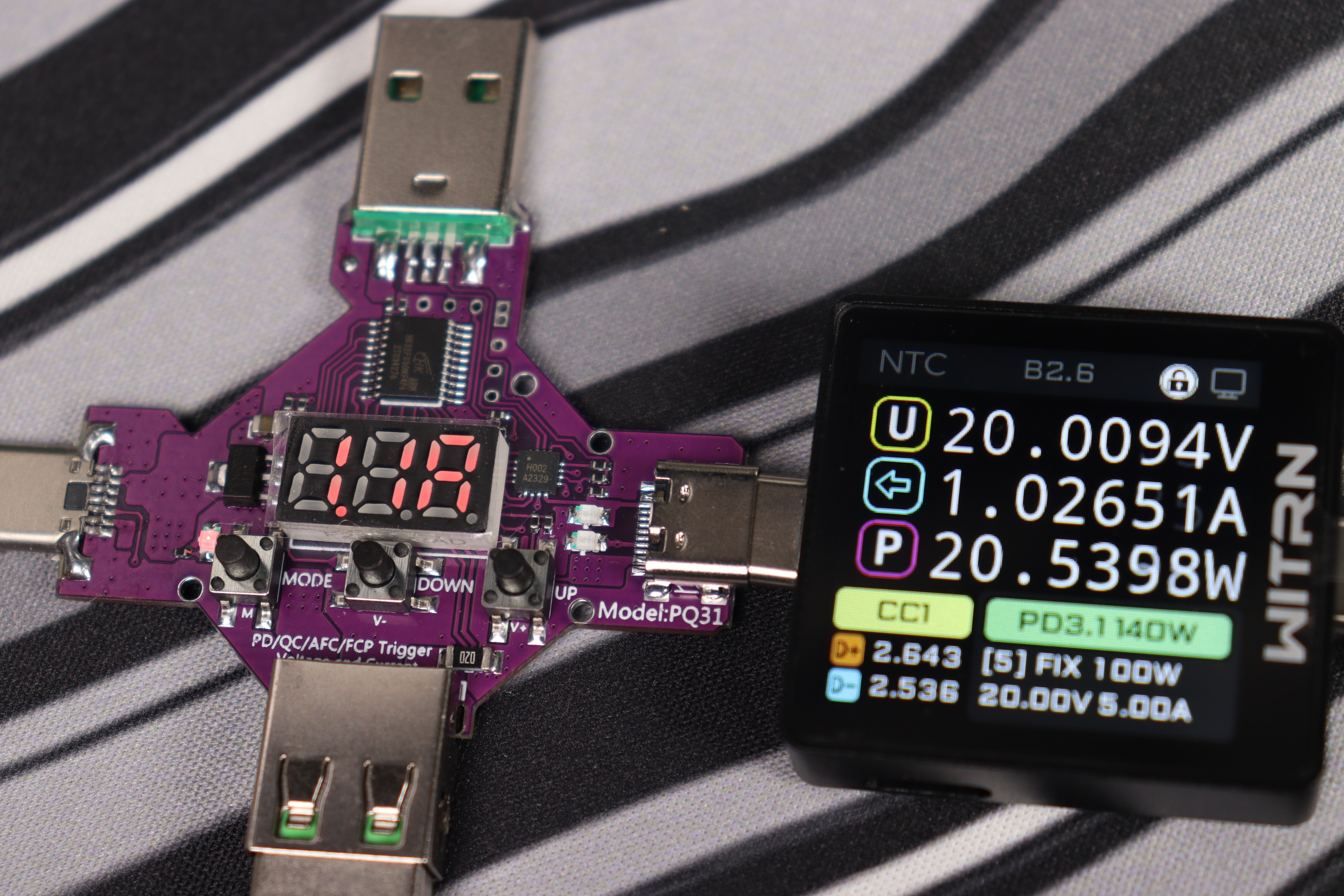

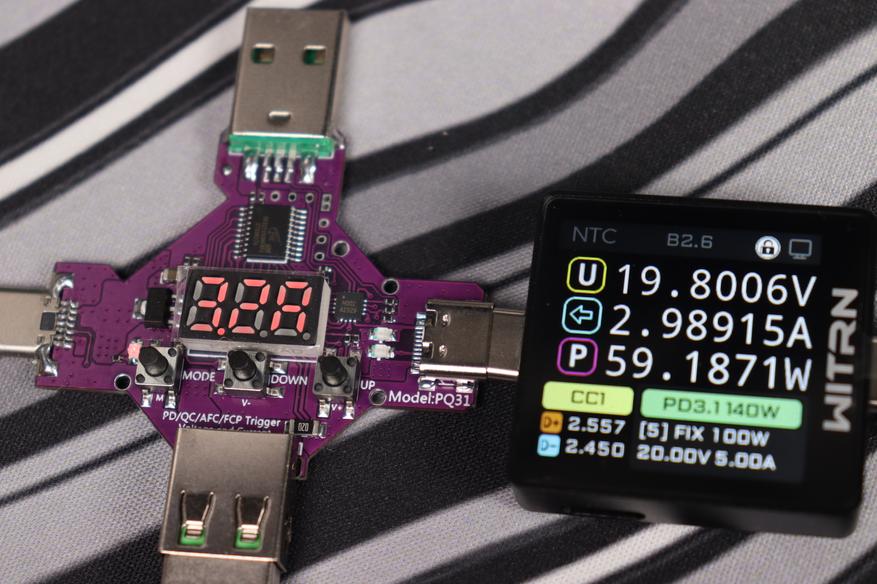

• 20В. Тестер — 1.0265А, 2.989А и 4.996А, триггер 1.1А, 3.2А и 5.3А соответственно

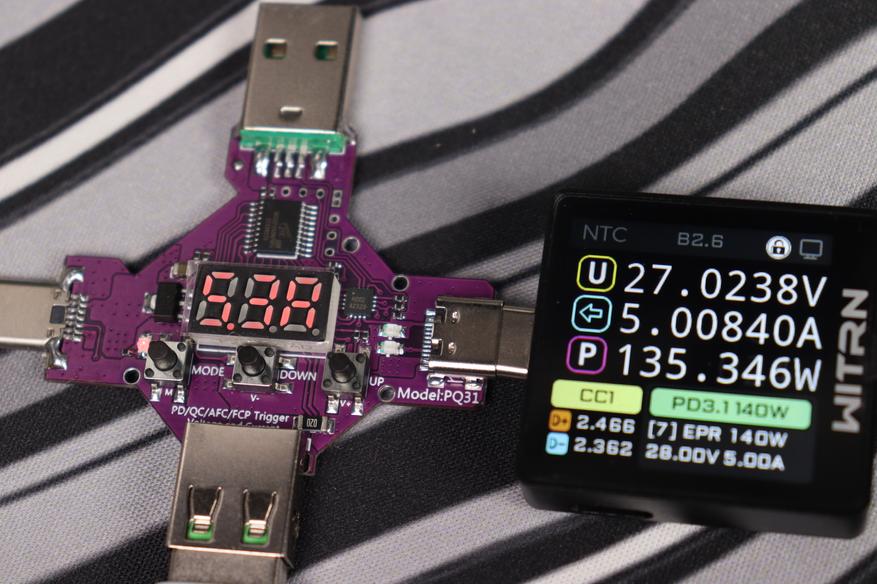

• 28В. Тестер — 1.03А, 3.026А и 5.008А, триггер 1.3А, 3.2А и 5.3А соответственно

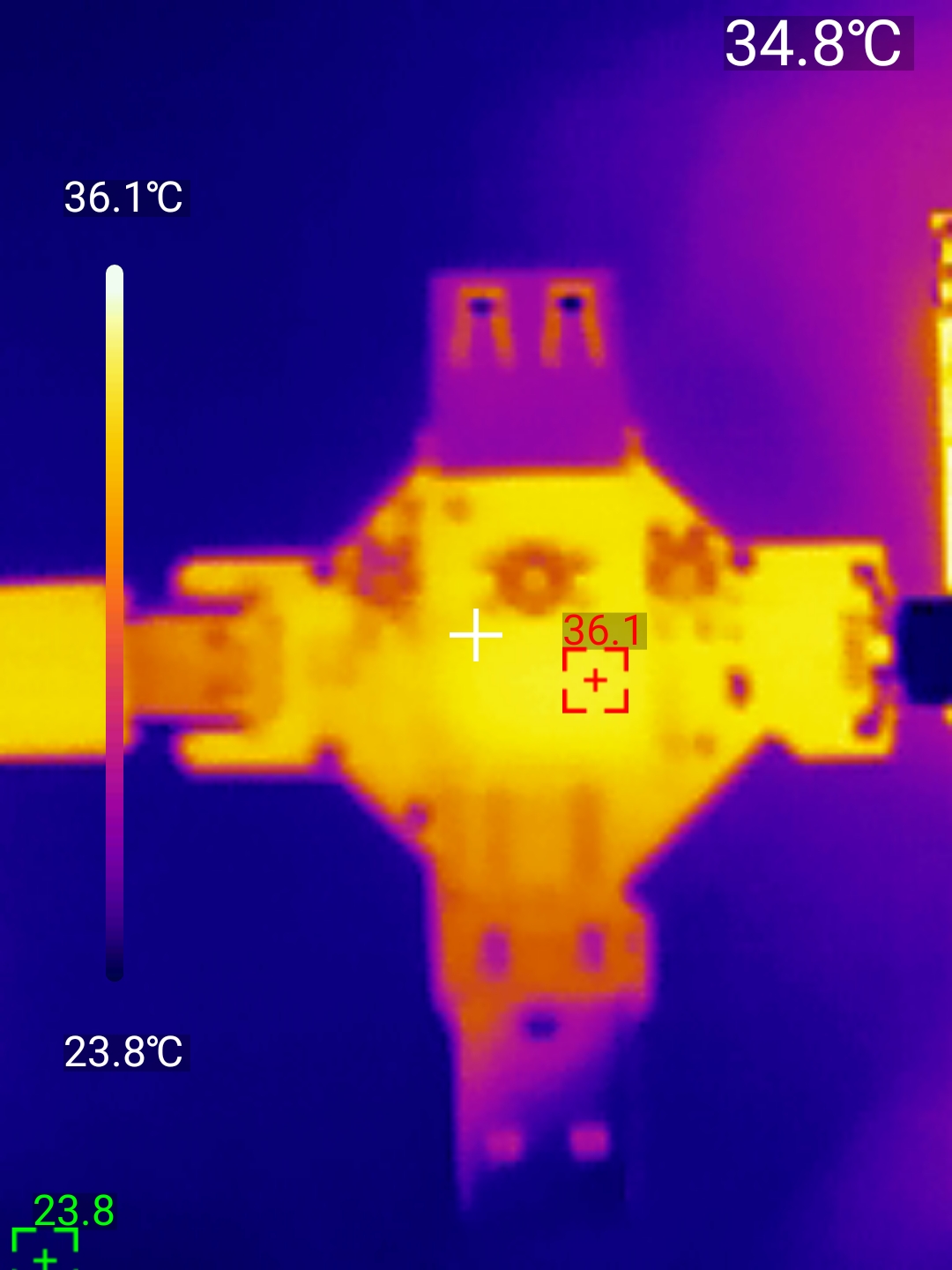

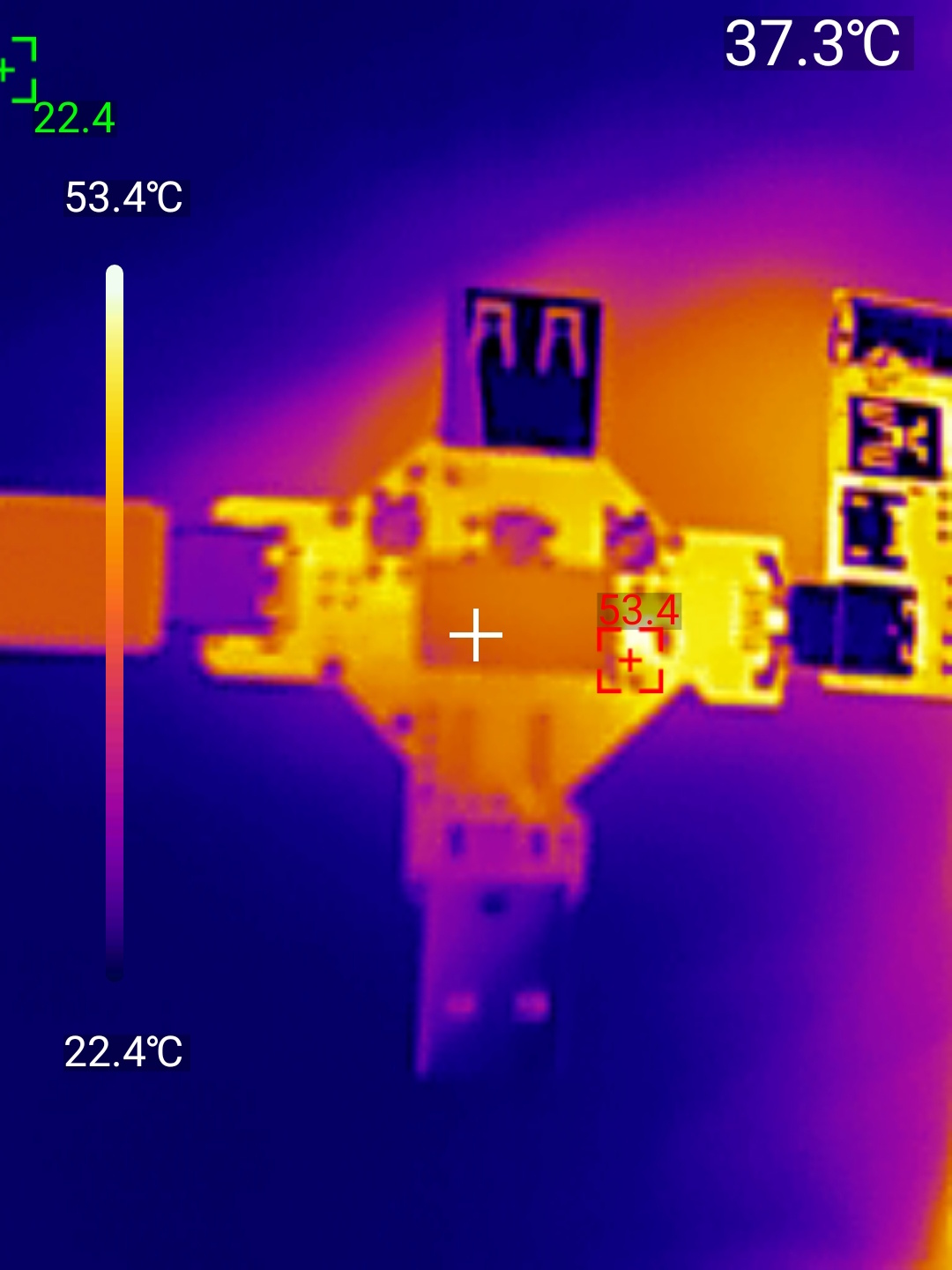

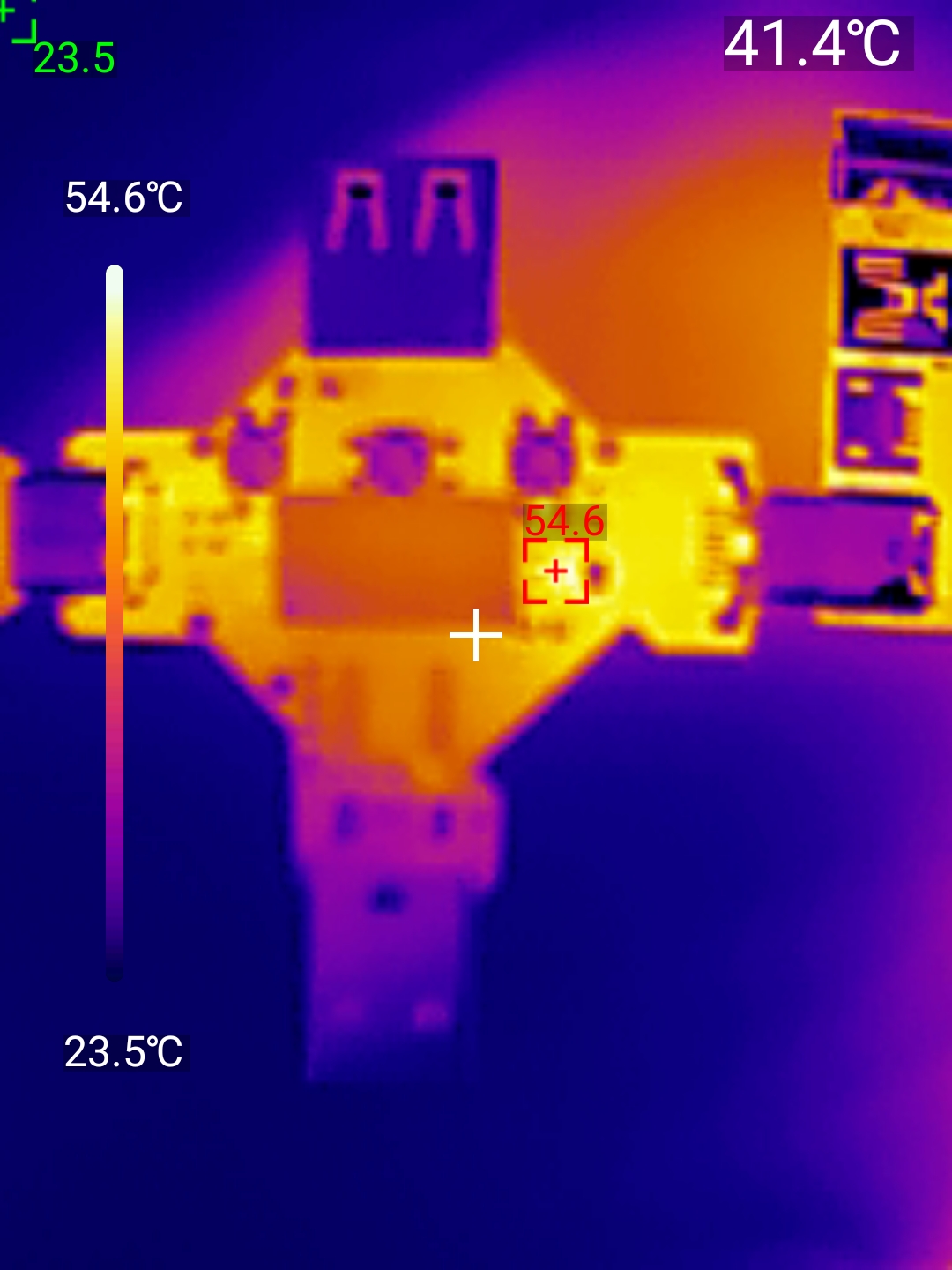

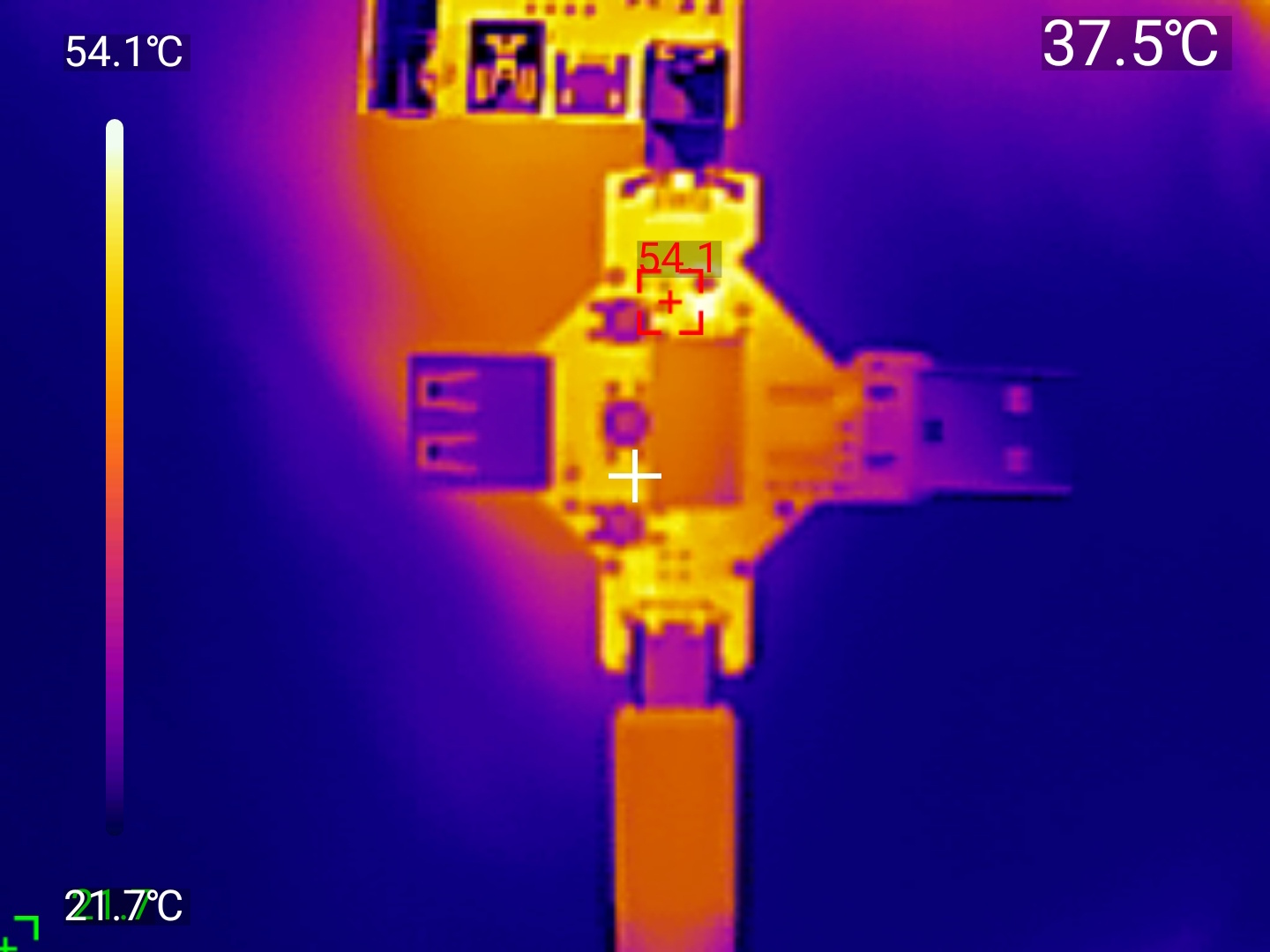

Стабильность работы на высоте — длительное тестирование не выявило сбоев или нестабильности за час тестов. Из необычного — намного меньший нагрев (до 41.4 градусов Цельсия) относительно своих аналогов.

Заключения

PQ31 — это эволюция концепции PD триггера в сторону универсальности. Если обычный триггер решает конкретную задачу получения нужного напряжения, то PQ31 идет дальше, предлагая максимальную совместимость с различными типами разъемов и устройств.

Конечно, за универсальность приходится платить увеличенными размерами и более высокой ценой. Но для тех, кому важна гибкость в подключениях и работа с различными типами устройств, PQ31 становится действительно полезным инструментом.

Это не замена обычного триггера, а дополнение к нему для случаев, когда нужна максимальная универсальность. В арсенале мастера по ремонту техники или радиолюбителя такое устройство точно найдет свое применение.
