Обзор тестера FNIRSI DMC-100: когда нужно «всё и сразу» в одном корпусе

В мире измерительных приборов токоизмерительные клещи занимают особое место — они позволяют измерять параметры электрических цепей без разрыва проводников, что критически важно для безопасности и удобства работы. FNIRSI DMC-100 представляет собой попытку создать универсальный инструмент, объединяющий функции мультиметра и токоизмерительных клещей в компактном корпусе с современным интерфейсом.

Комплект поставки

DMC-100 приходит в стандартной картонной упаковке с изображением устройства и основными характеристиками на лицевой стороне. Ничего лишнего — всё по делу. В моем случае коробка повидала жизнь

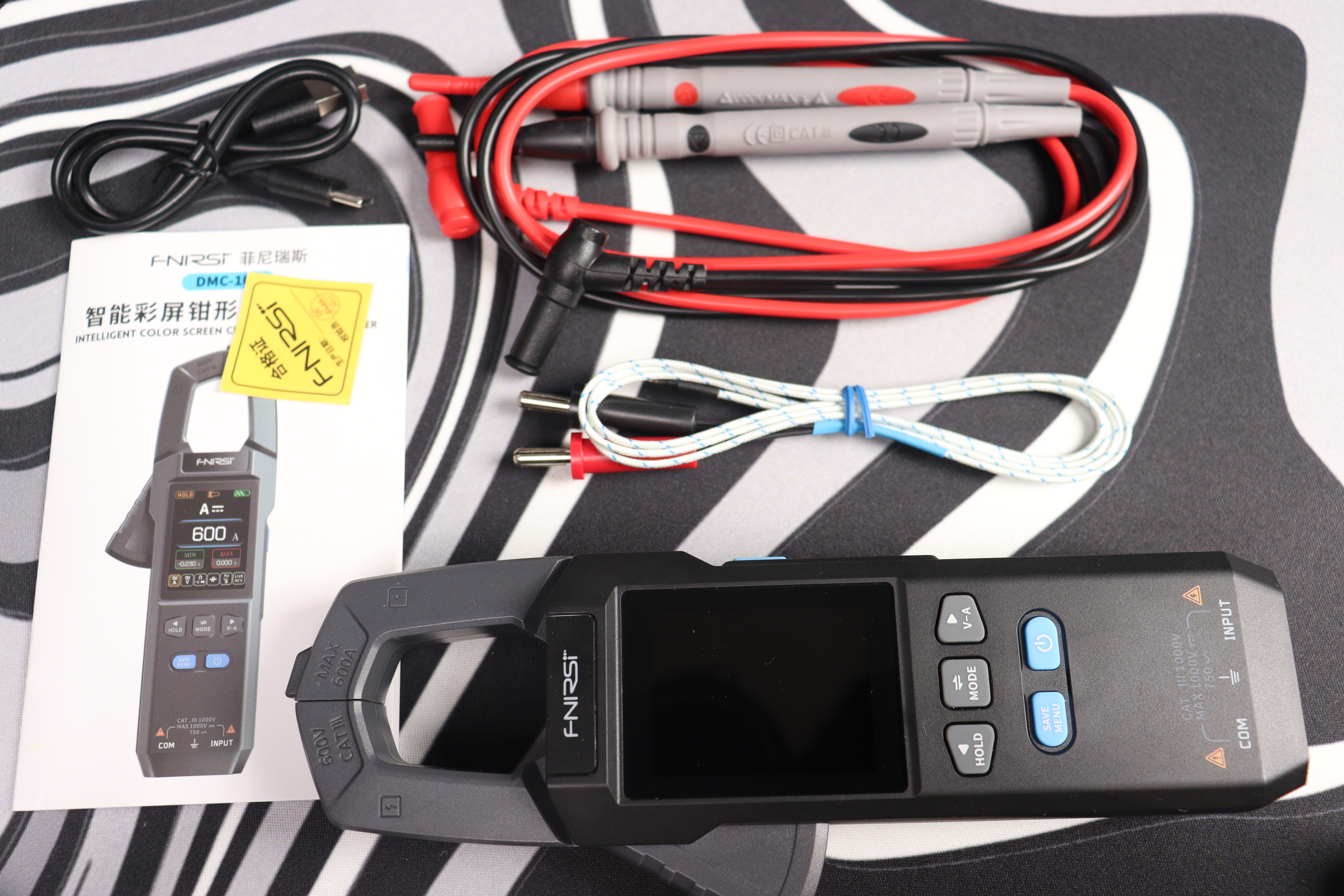

В комплекте вы найдёте:

• Тестер;
• USB-кабель Type-C для зарядки;
• Измерительные щупы;

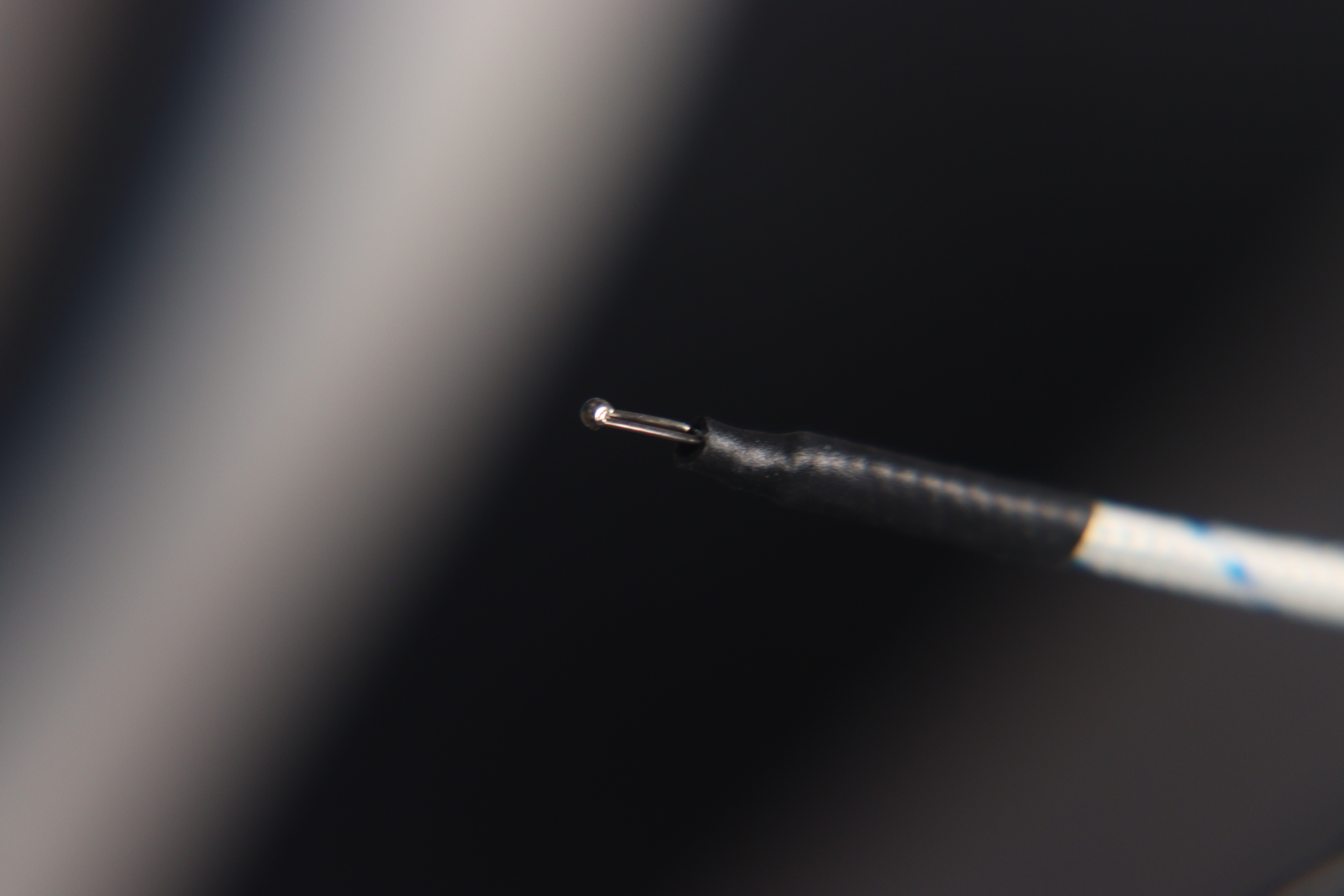

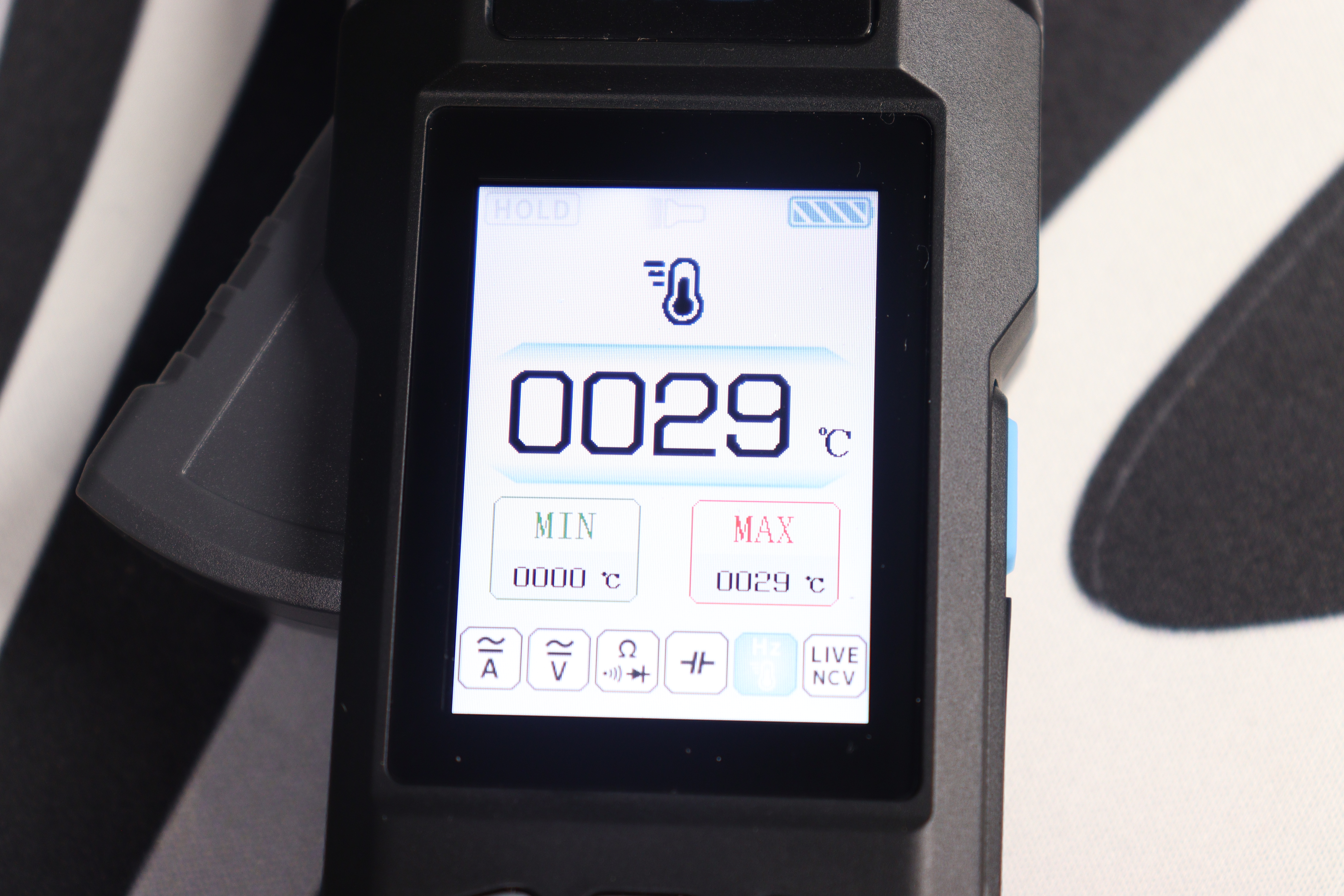

• Термопару для температурных измерений;
• Инструкцию пользователя и гарантийный талон.

Набор минимальный, но достаточный для начала работы. Отдельно порадовало наличие термопары — не каждый производитель включает её в базовую комплектацию.

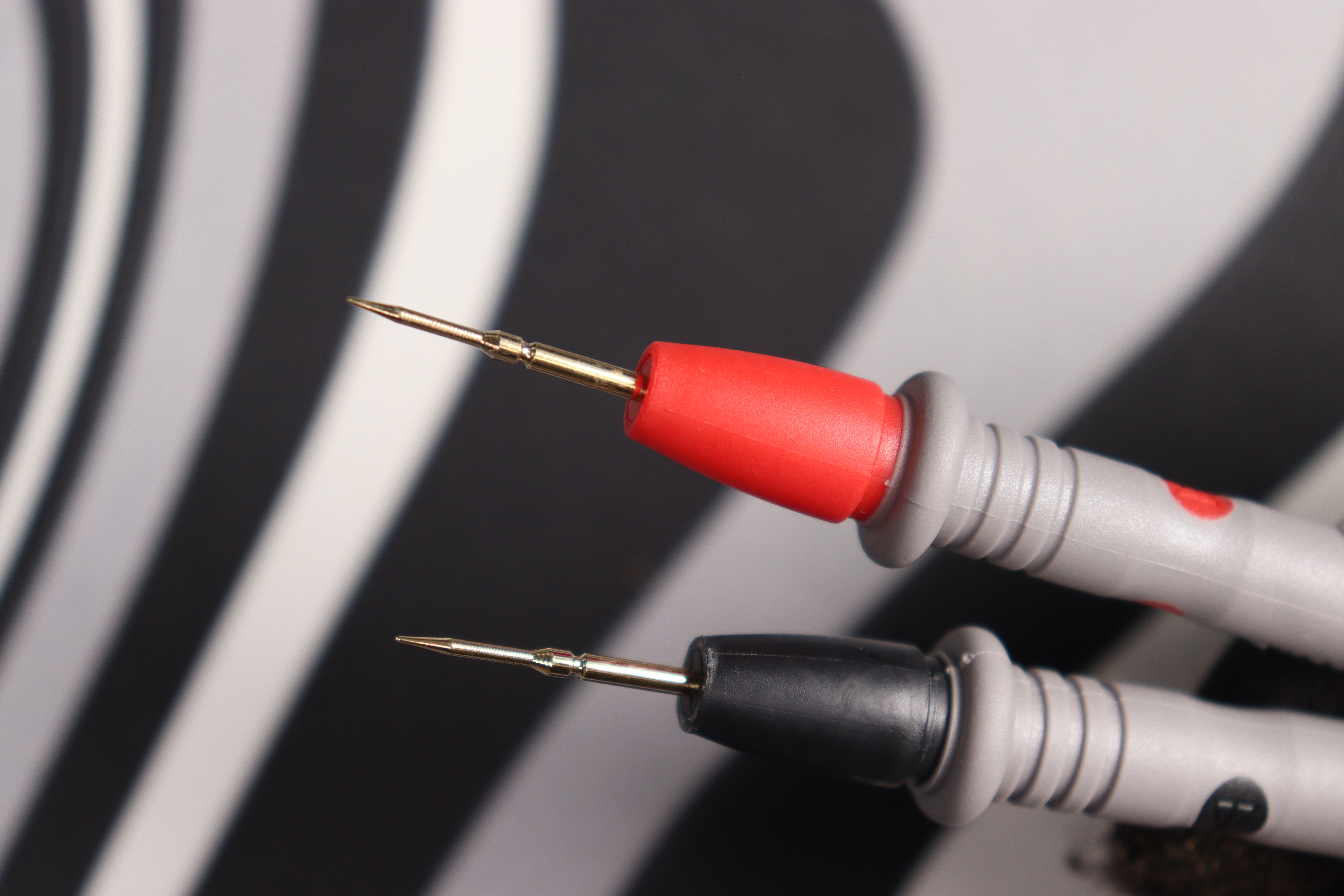

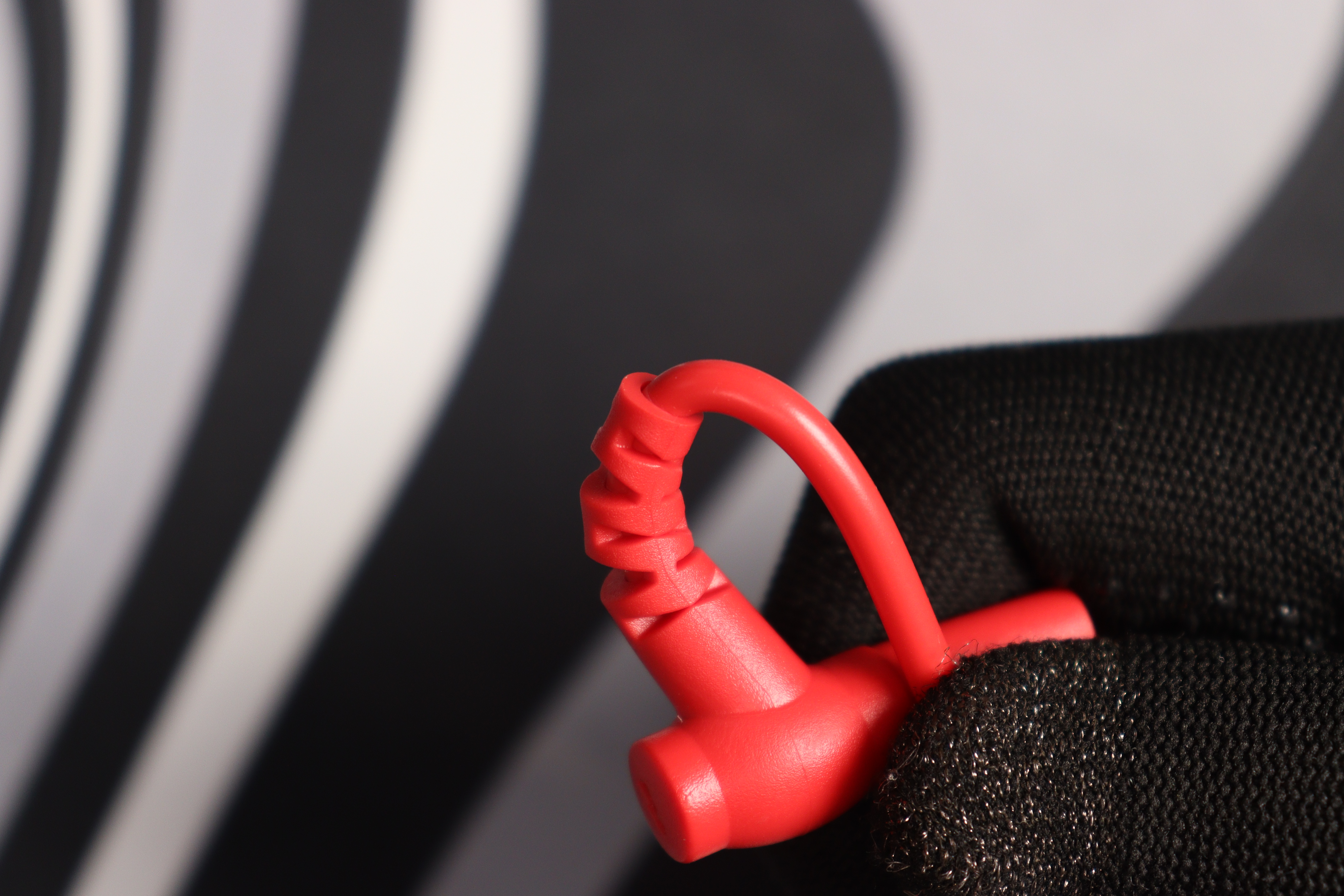

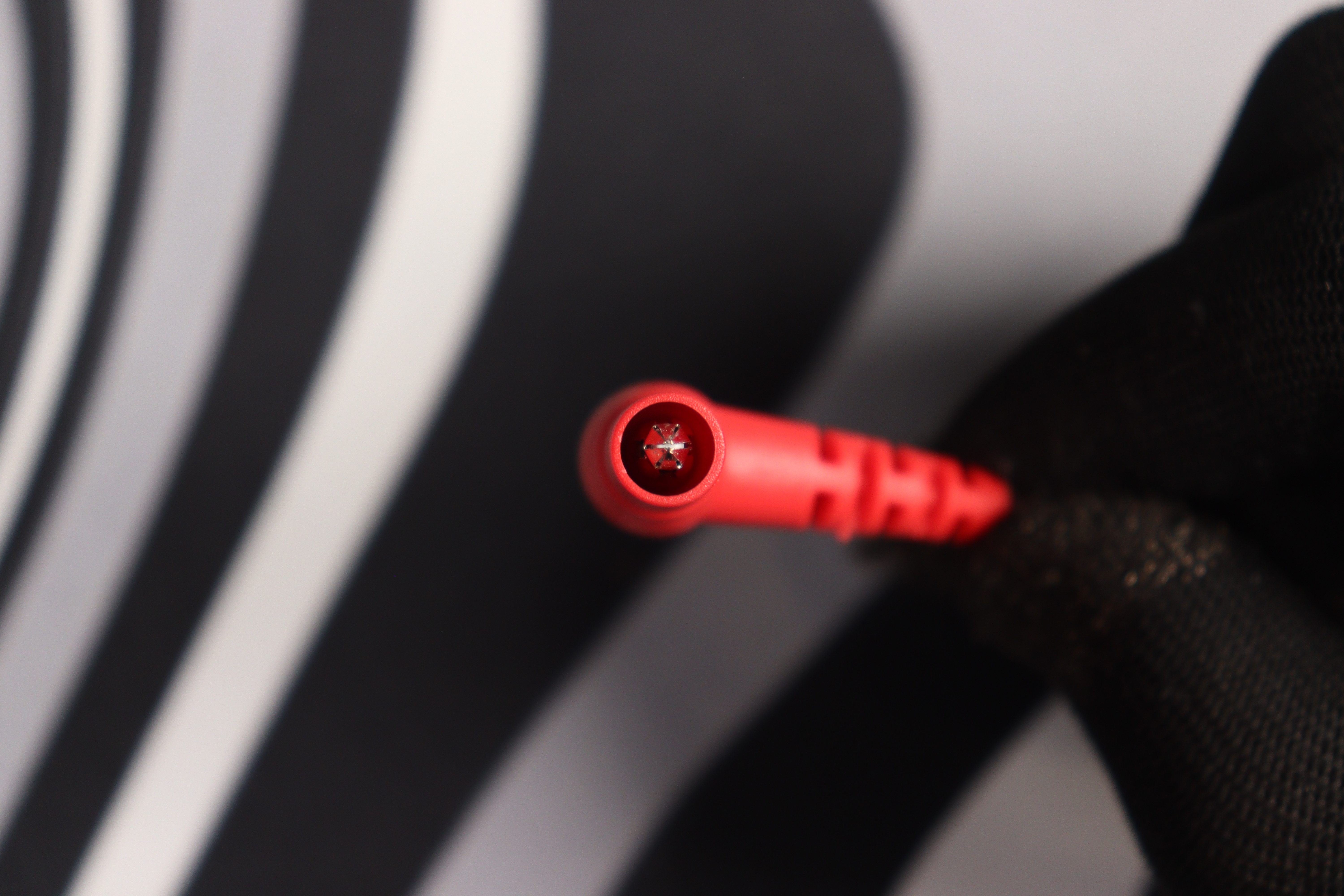

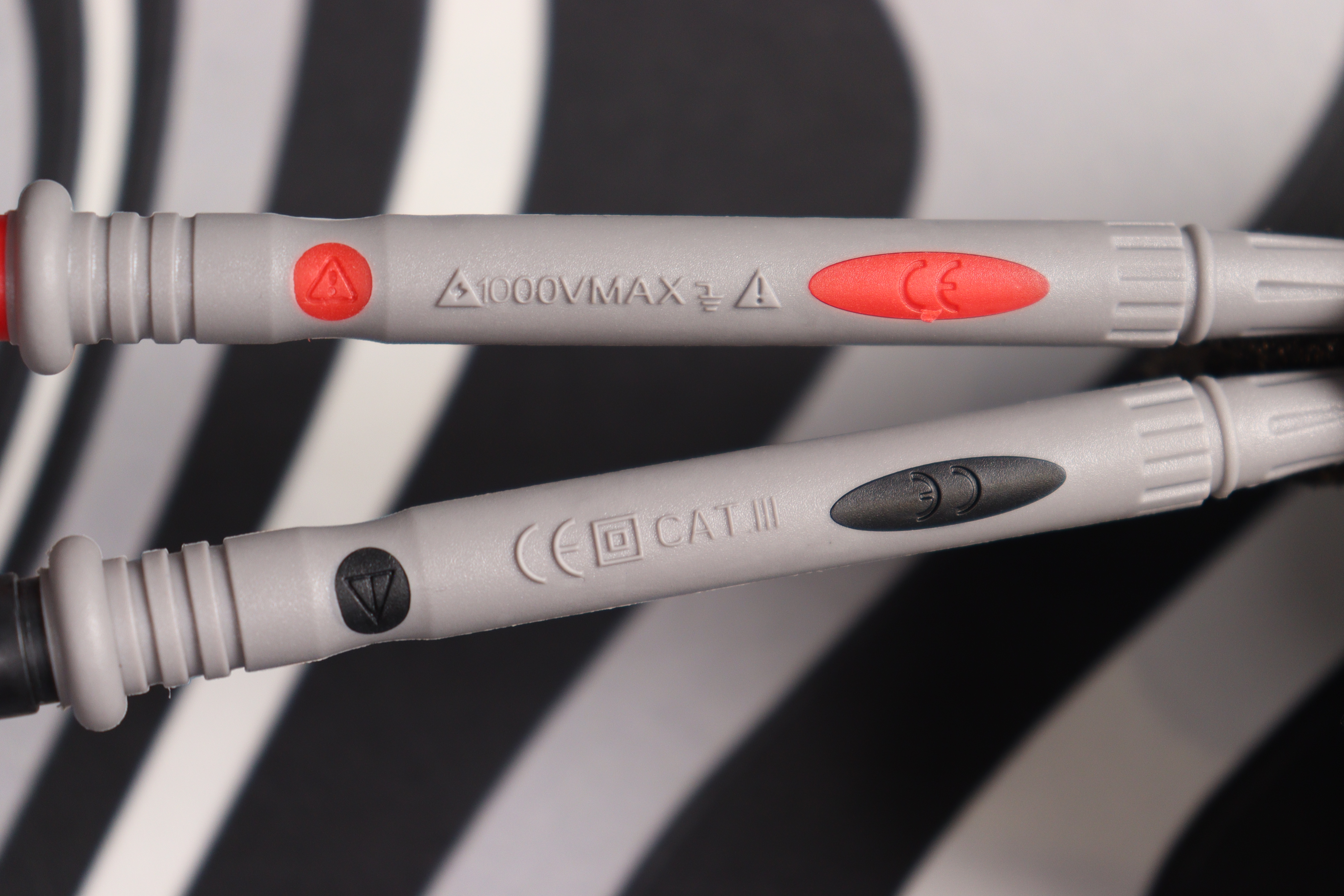

К слову, хочу выделить качественные щупы — острые, тонкие, прочные и дополнительно позолоченные. + отличная защита от перегиба

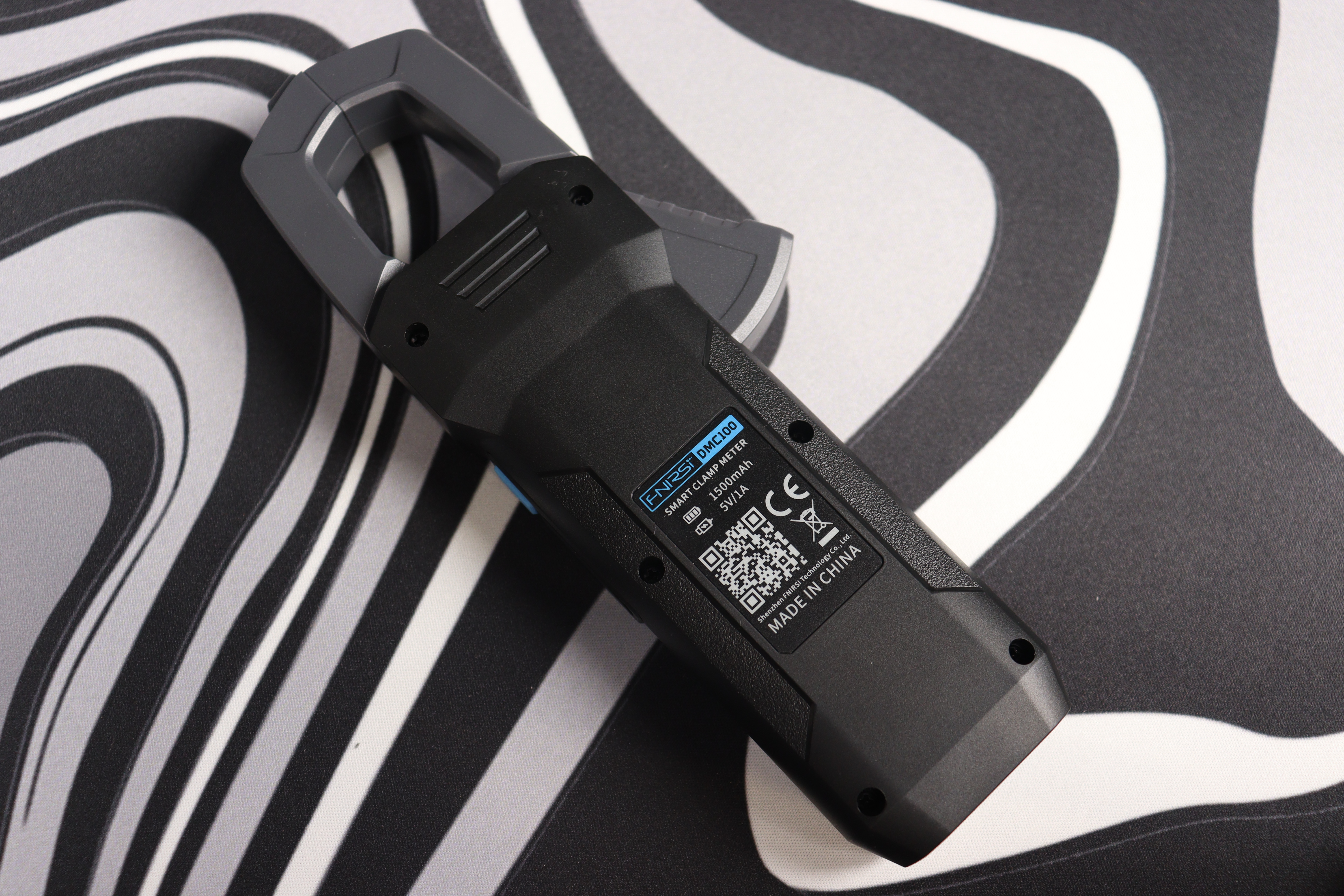

Внешний облик устройства

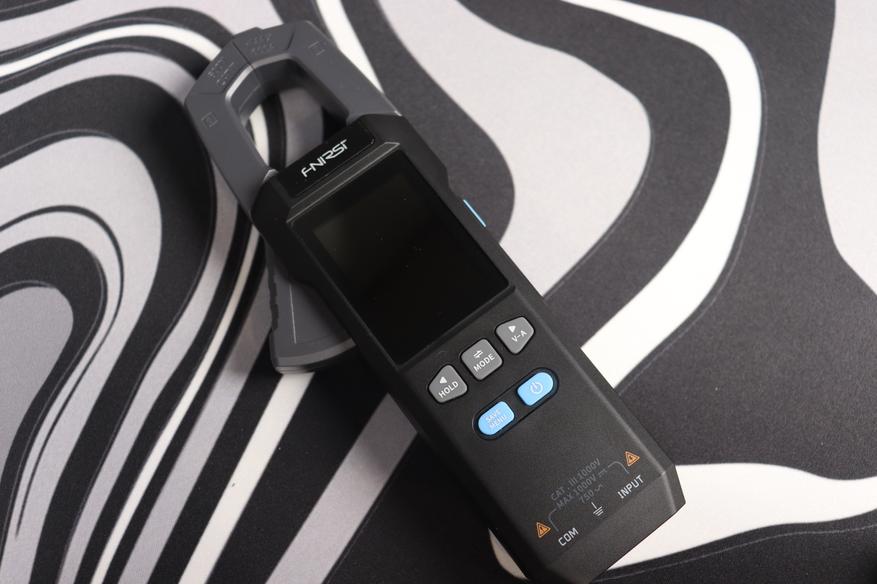

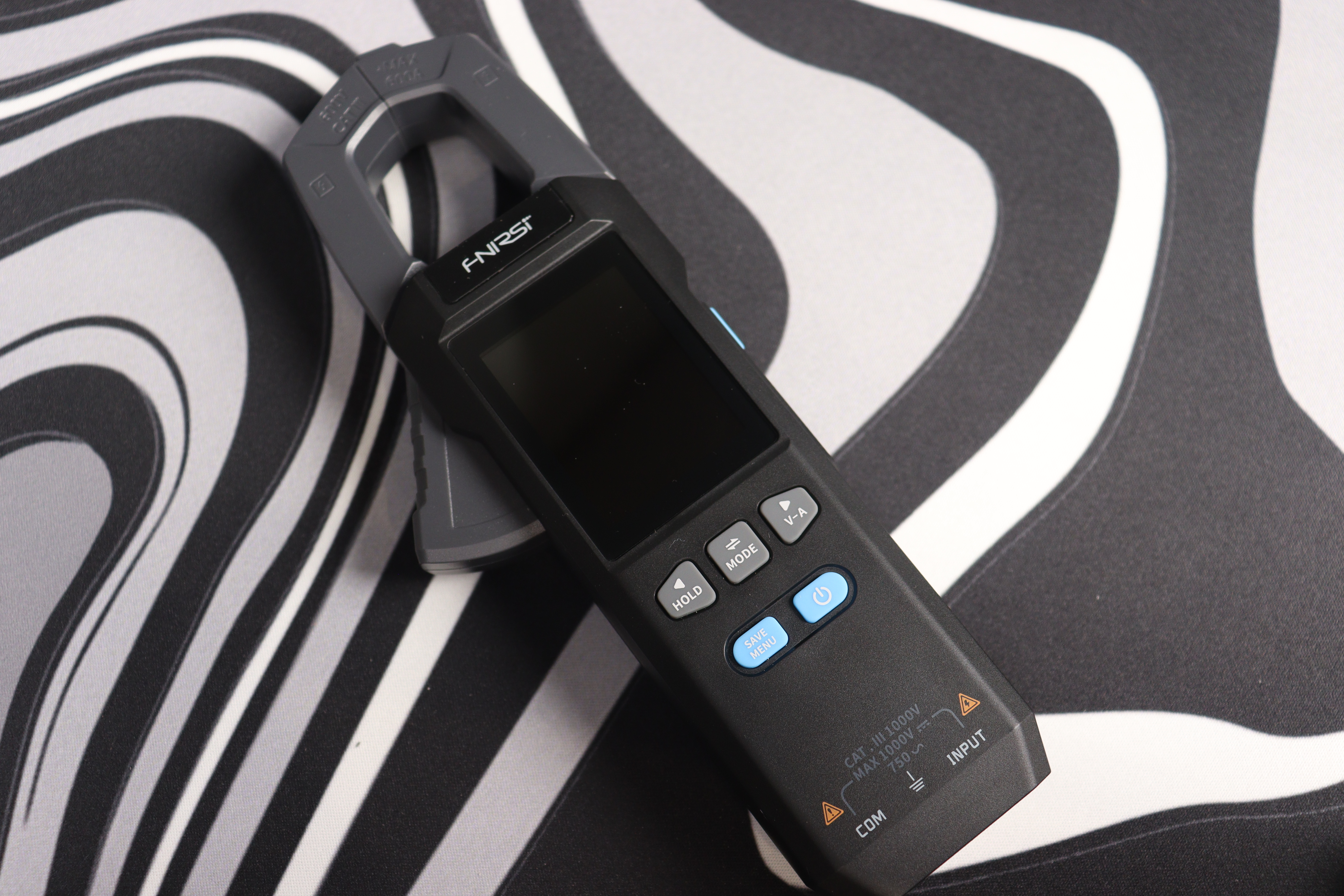

Изготовлен корпус из нескользящего чёрного пластика, который не собирает отпечатки пальцев и практически незаметны мелкие царапины. Конструкция имеет удлинённые пропорции, характерные для инструментов данной категории. Зажимной механизм в головной части способен раскрываться на ширину до 25 миллиметров. Рабочие поверхности содержат техническую информацию о предельных значениях: максимальное напряжение составляет 600 вольт, а токовая нагрузка не превышает 600 ампер. В этой же зоне интегрирован детектор NCV, позволяющий выявлять электрическое поле без физического контакта — востребованная возможность при первичном обследовании цепей.

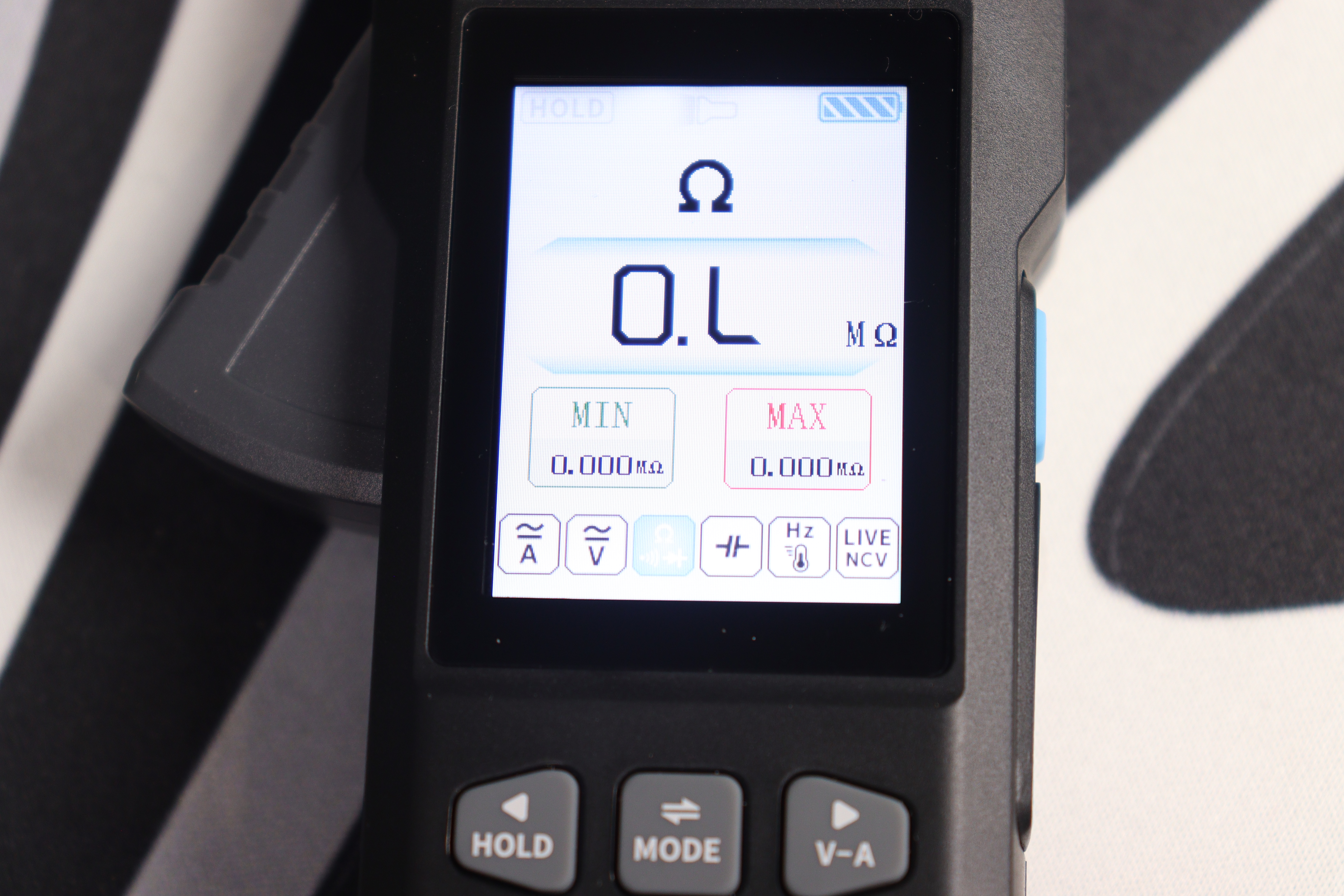

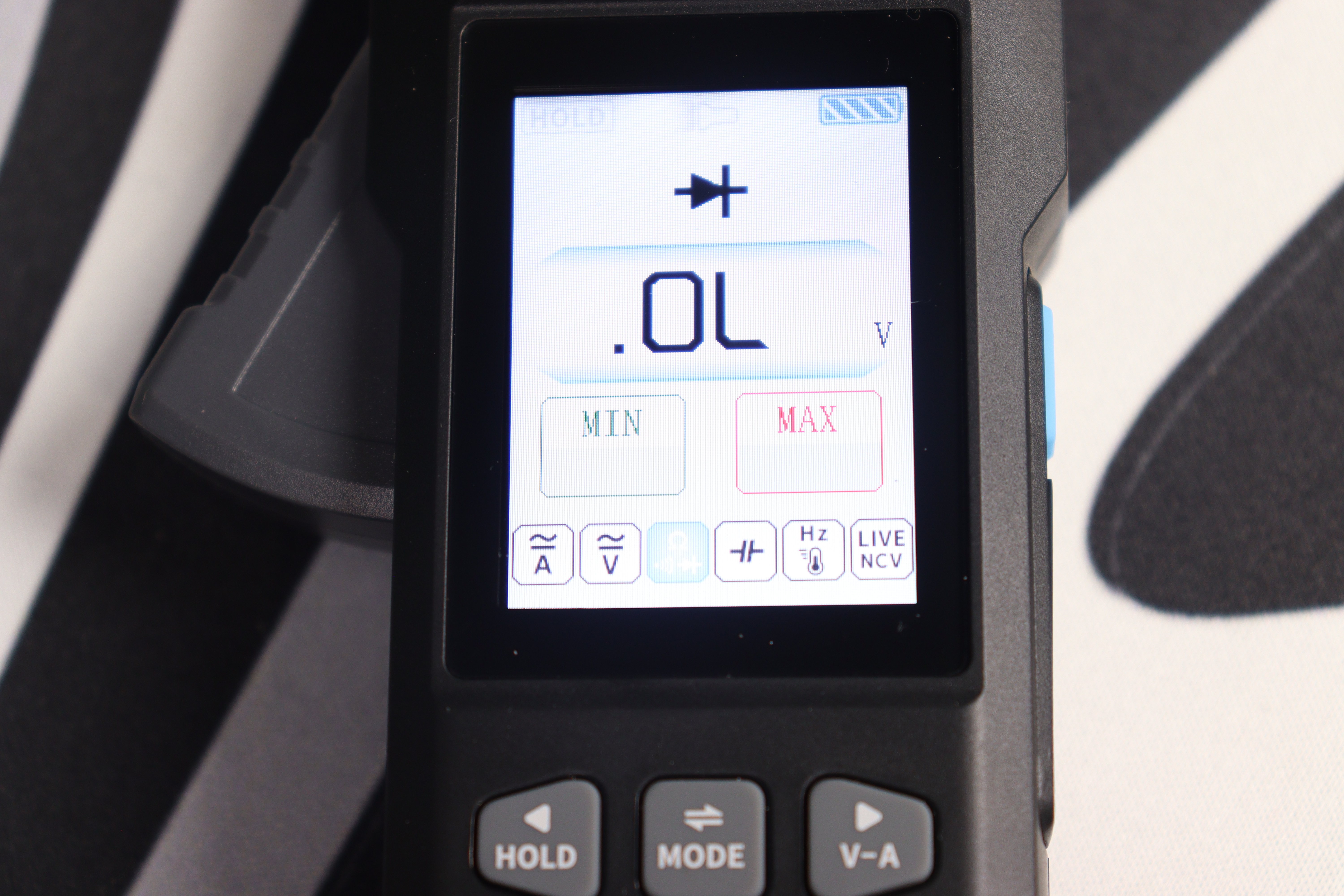

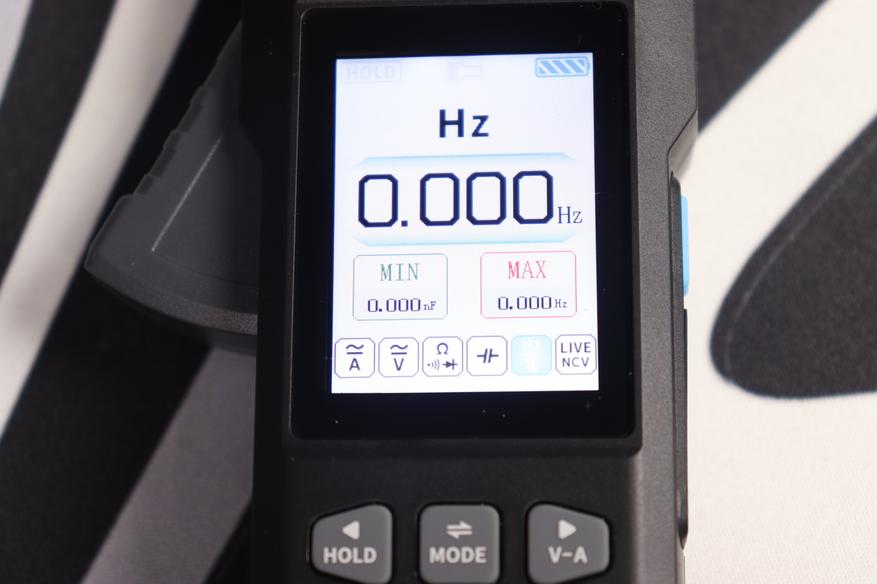

Дисплей отличается внушительными размерами — двухдюймовая цветная TFT-панель 240x320 точек. Данные выводятся с высокой контрастностью, размер символов остается читаемым при разнообразных внешних условиях. В верхнем углу монитора постоянно присутствует индикатор состояния аккумулятора, а под ним располагаются пиктограммы, сигнализирующие о включенных функциях. Предусмотрено переключение между светлой и тёмной цветовыми темами интерфейса.

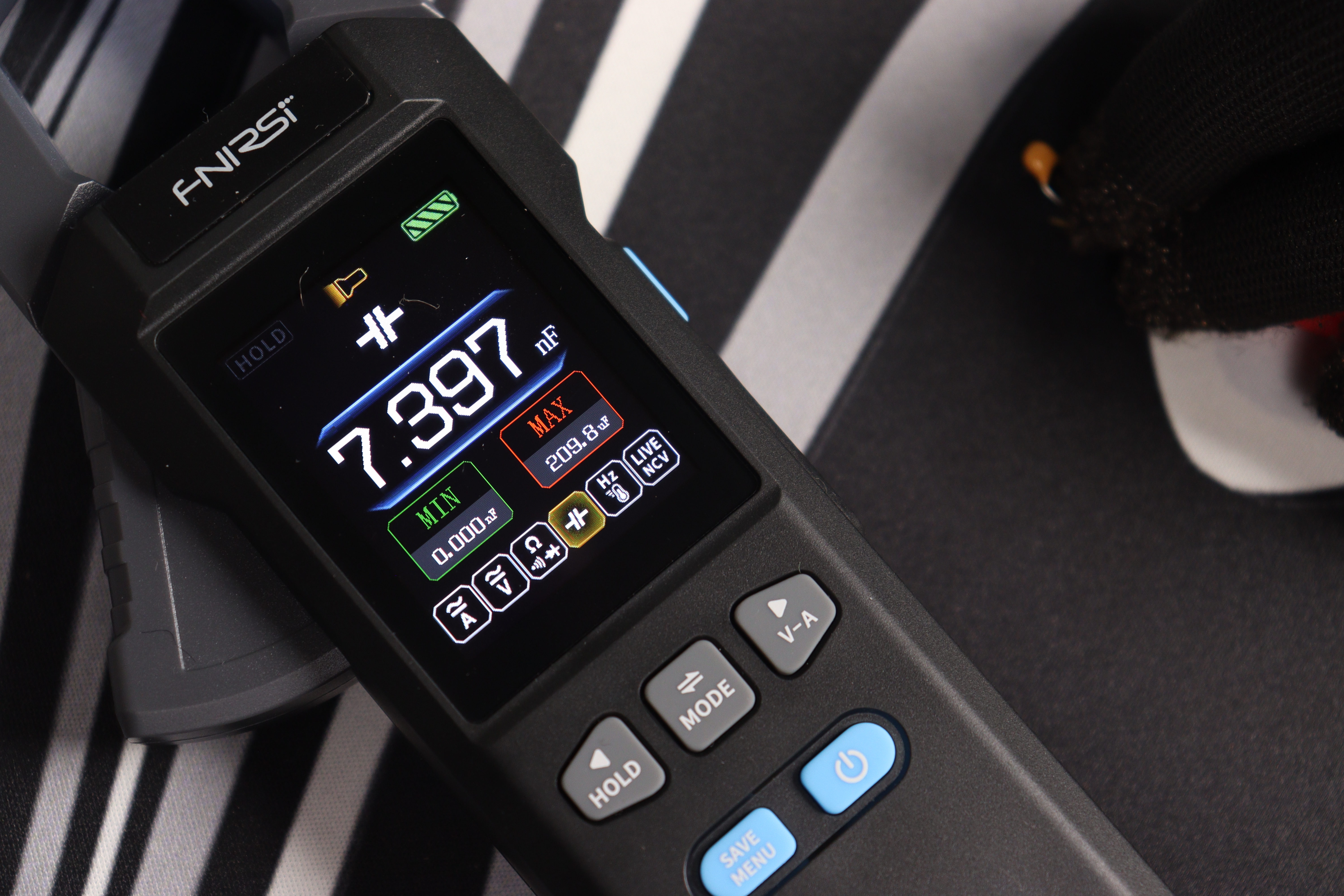

Органы управления размещены под дисплеем в виде пяти кнопок:

• HOLD — фиксация текущих показаний при длительном нажатии, (при кратковременном выбор левого пункта);
• MODE — переключение между режимами, при длительном нажатии — переключение в режимы графиков;

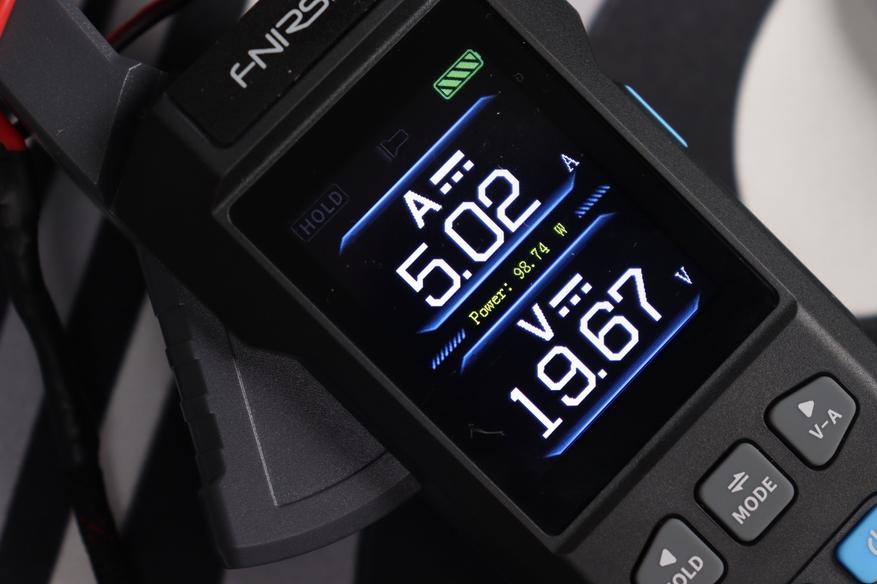

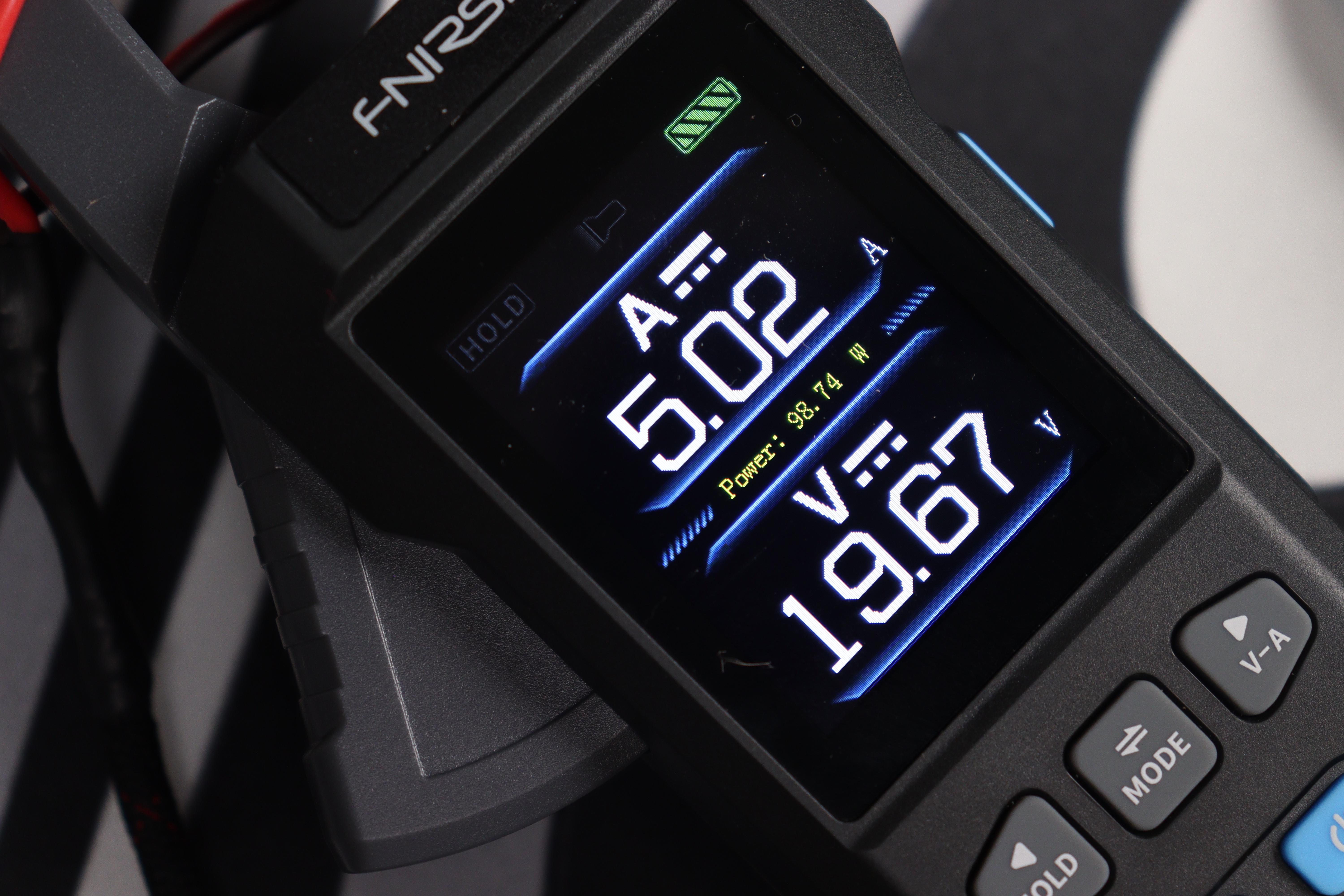

• V-A — вызов меню отображения показателей тока и напряжения, а также их мощности при длительном нажатии (при кратковременном выбор правого пункта);
• SAVE MENU — вызов меню и сохранение данных;
• Кнопка питания.

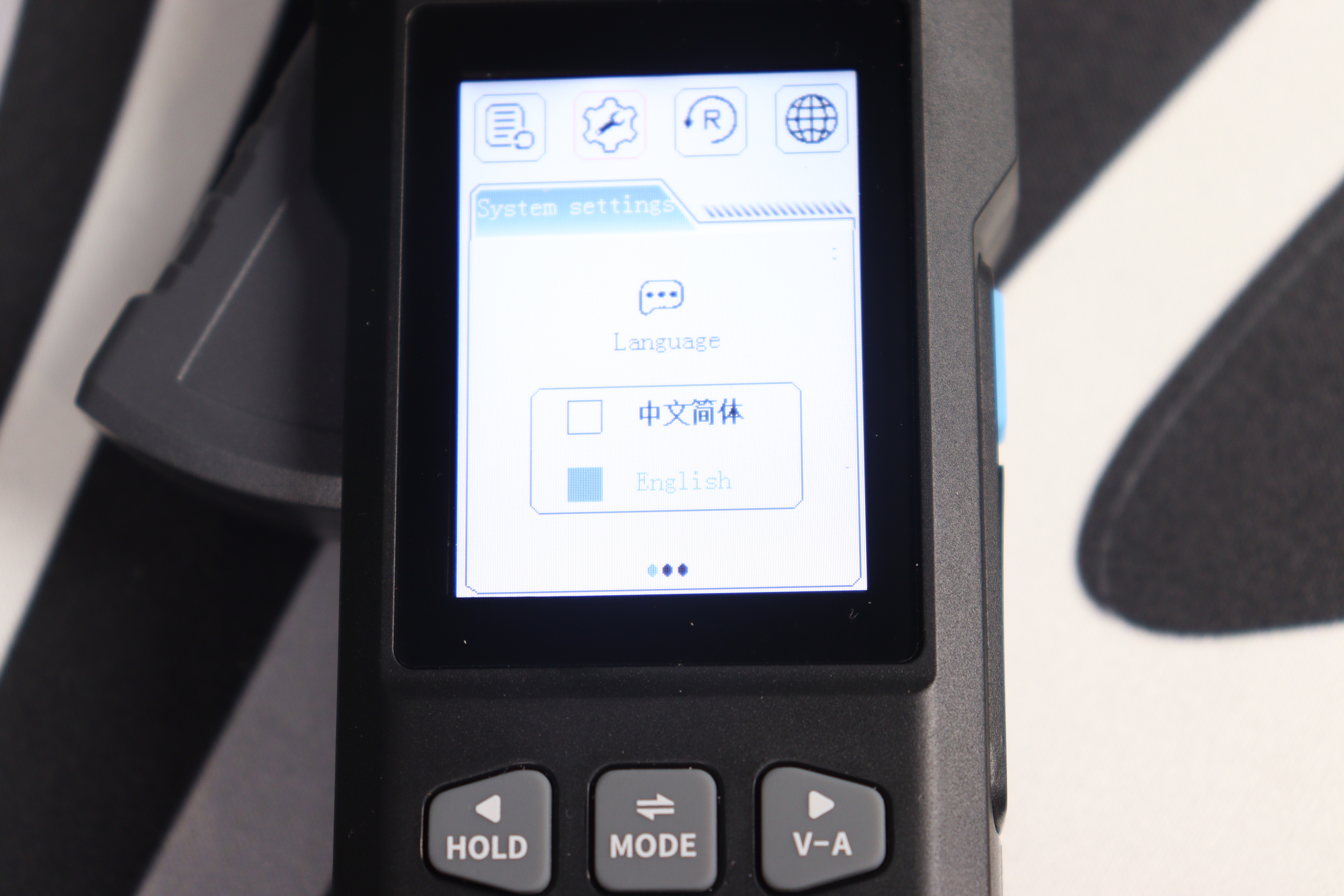

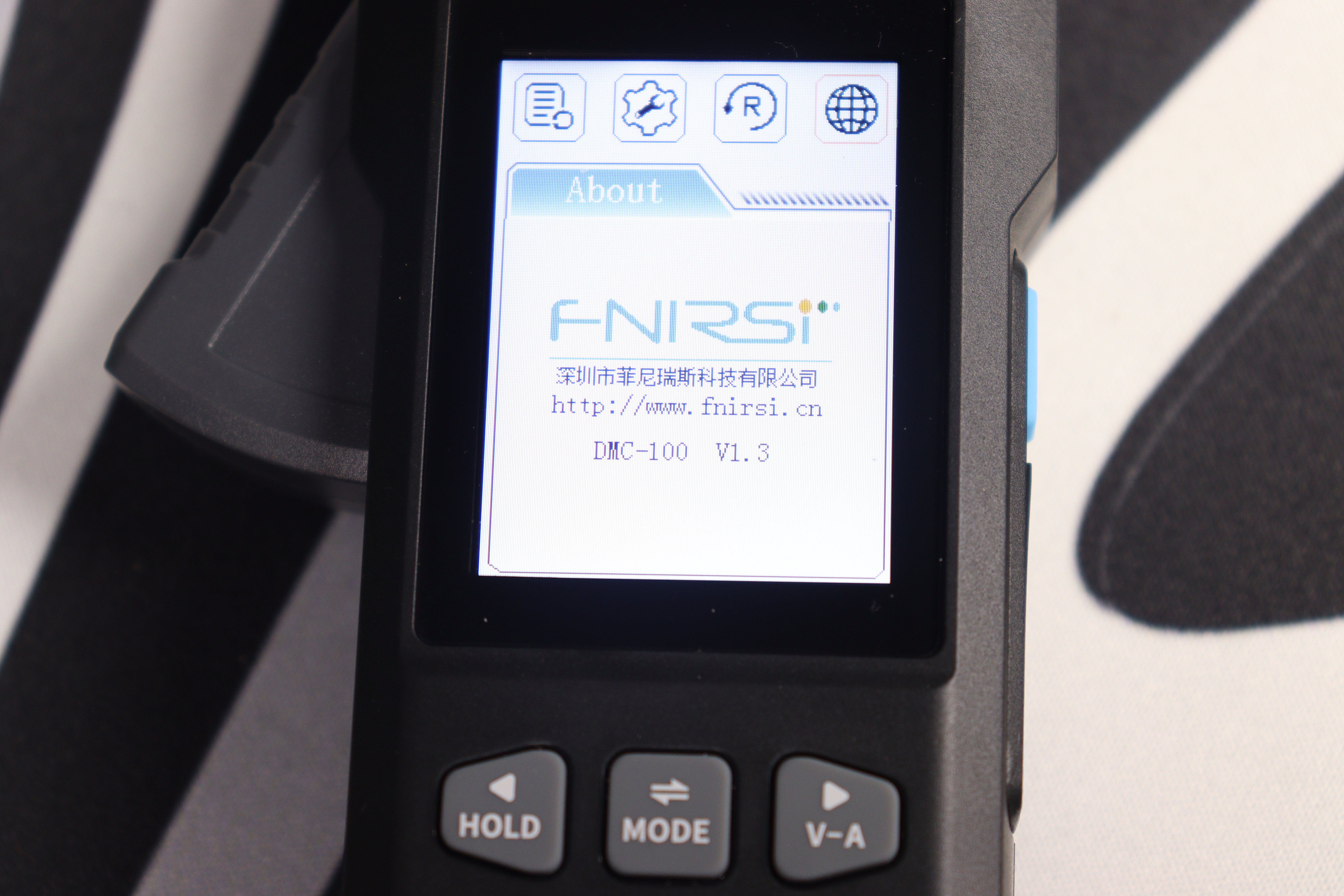

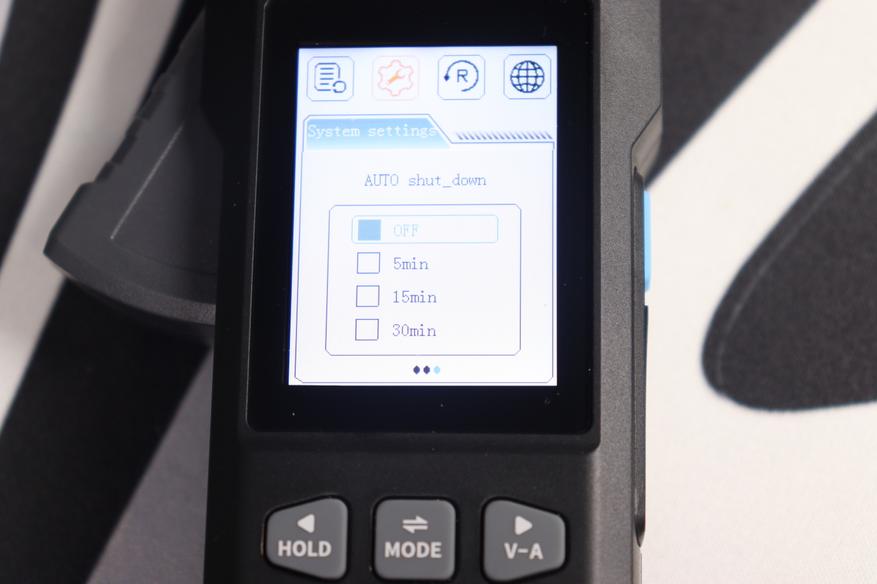

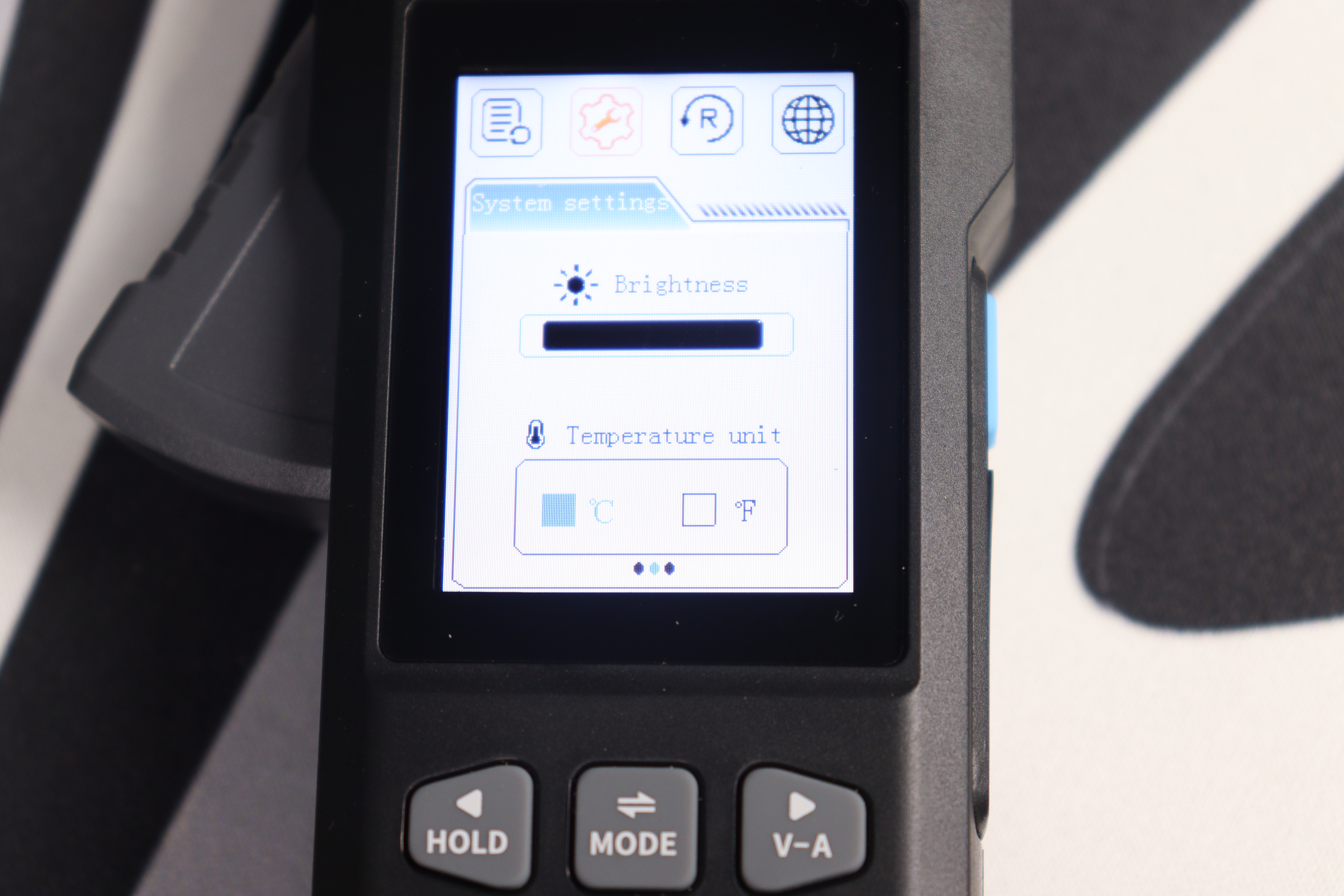

В меню настроек можно выбрать язык интерфейса, регулировать яркость дисплея, единицы измерения температуры, автовыключение тестера через выбранный промежуток времени и сброс до заводских настроек.

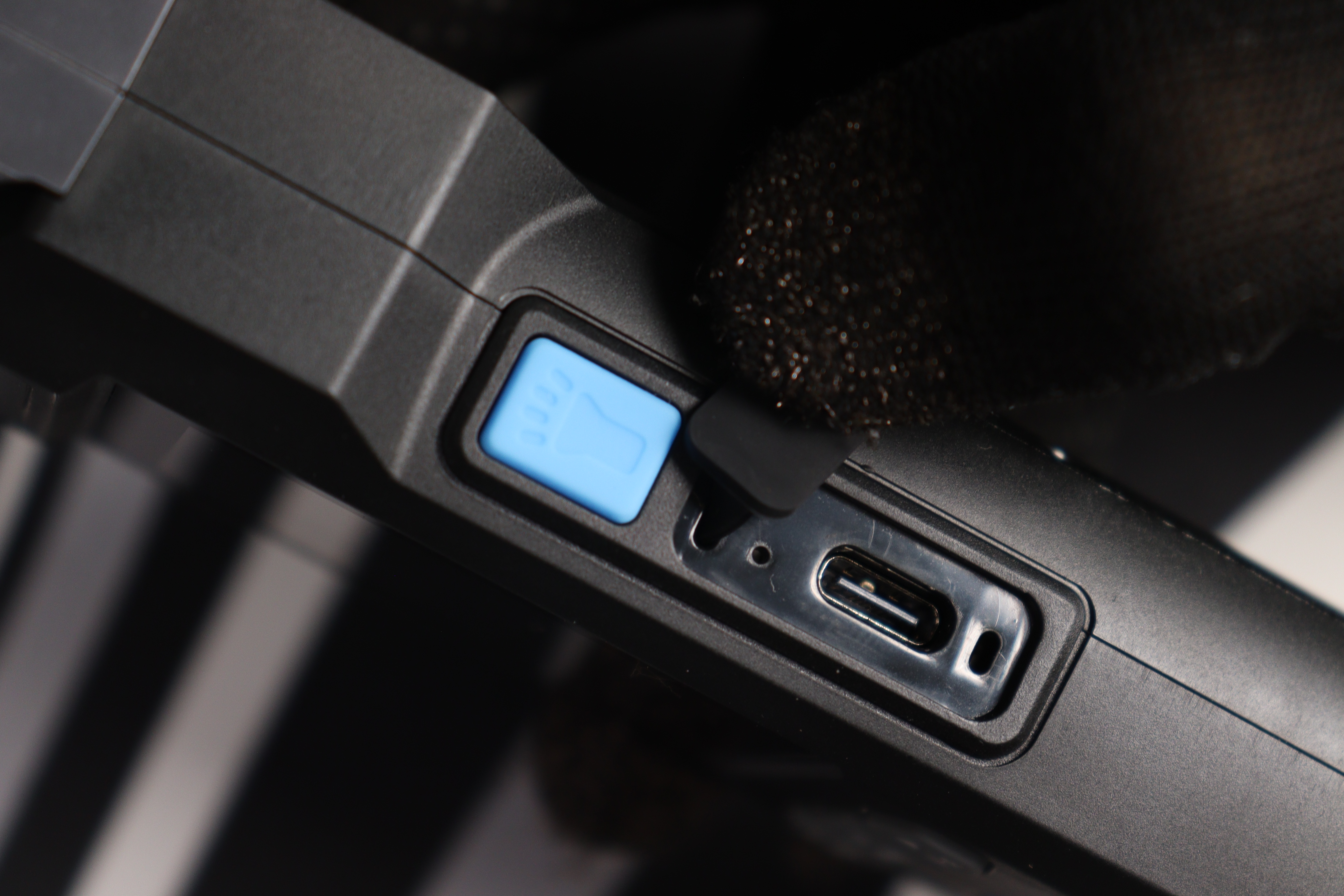

С правой стороны корпуса размещена клавиша активации встроенного светодиодного элемента и переключения визуального оформления на светлую или темную тему. В непосредственной близости, защищённый эластичной накладкой, располагается разъём USB Type-C, предназначенный для зарядки тестера и загрузки обновлений микропрограммного обеспечения измерительного прибора.

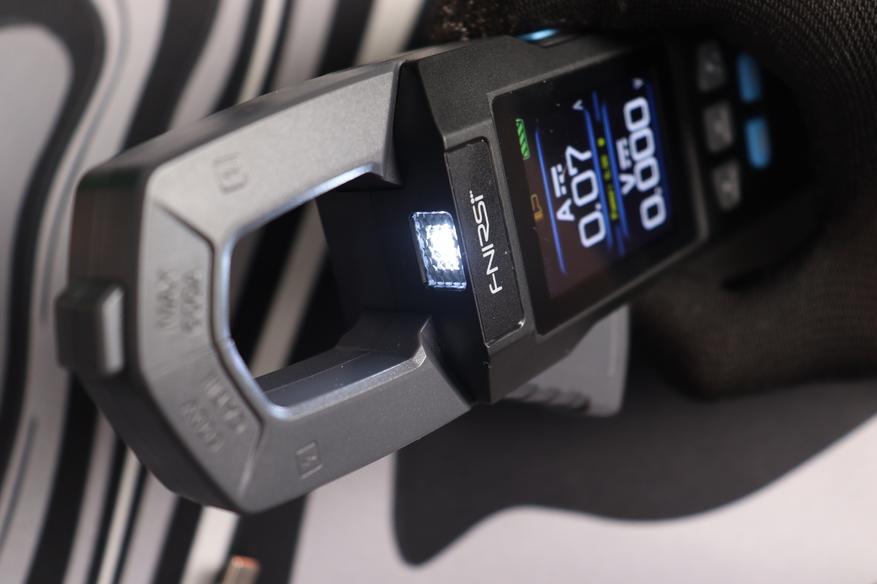

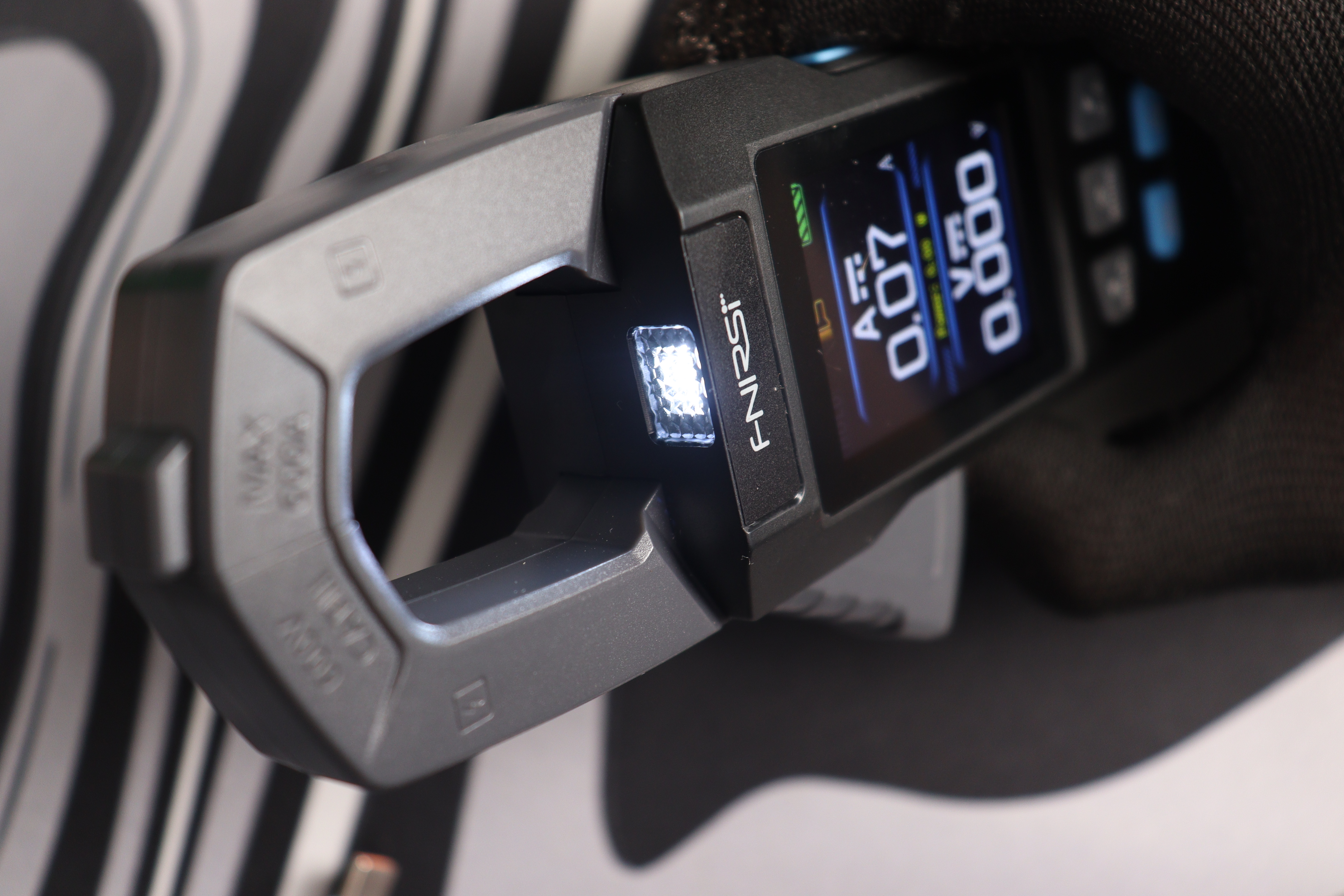

Светодиод интегрирован в конструкцию зажимного узла с ориентацией луча в переднем направлении — это обеспечивает практичность применения в условиях недостаточного освещения рабочей зоны.

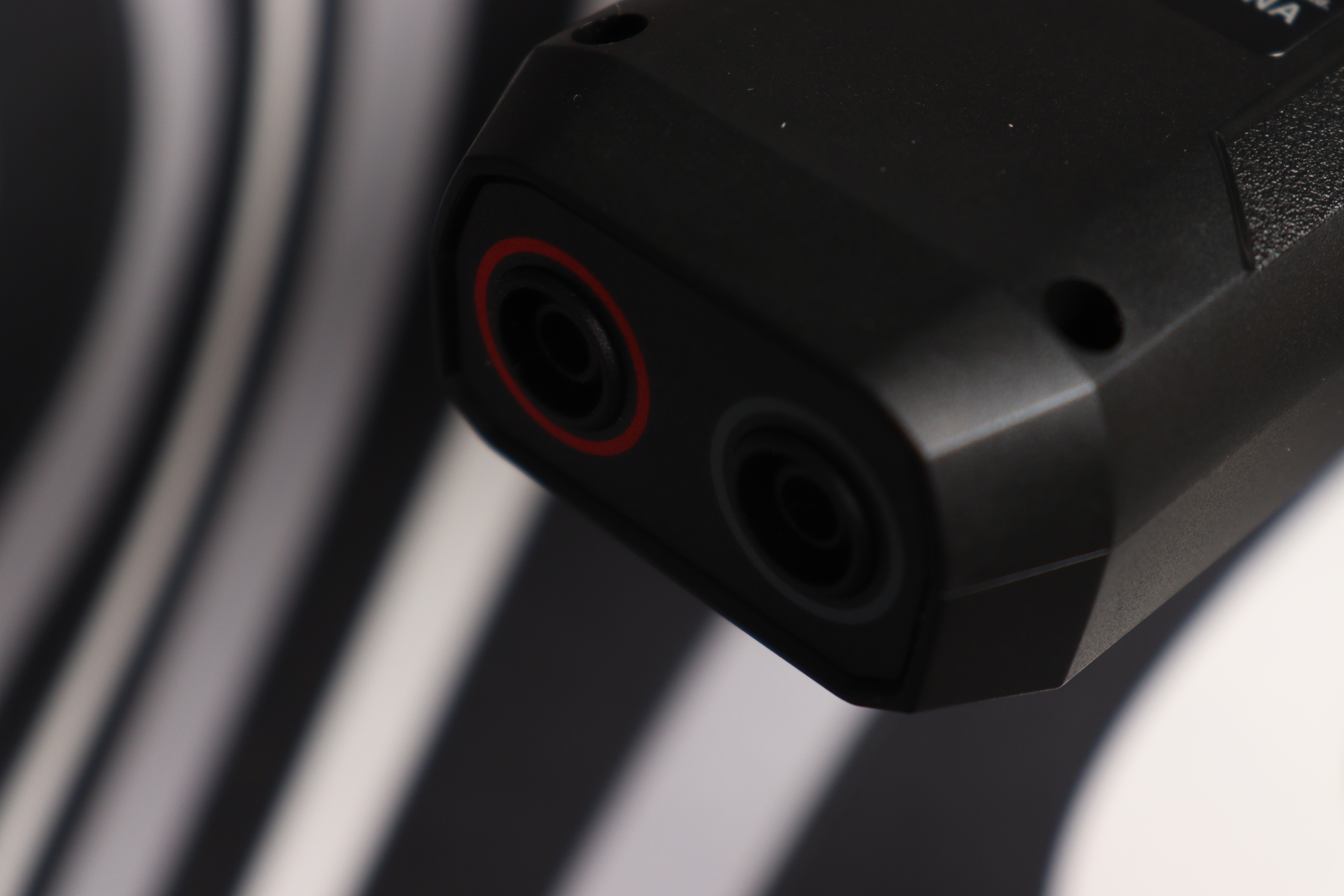

В основании устройства предусмотрена пара гнёзд для подсоединения измерительных проводников: тёмное соединяется с контактом «COM», а алое — с входом «INPUT».

Тестирование устройства

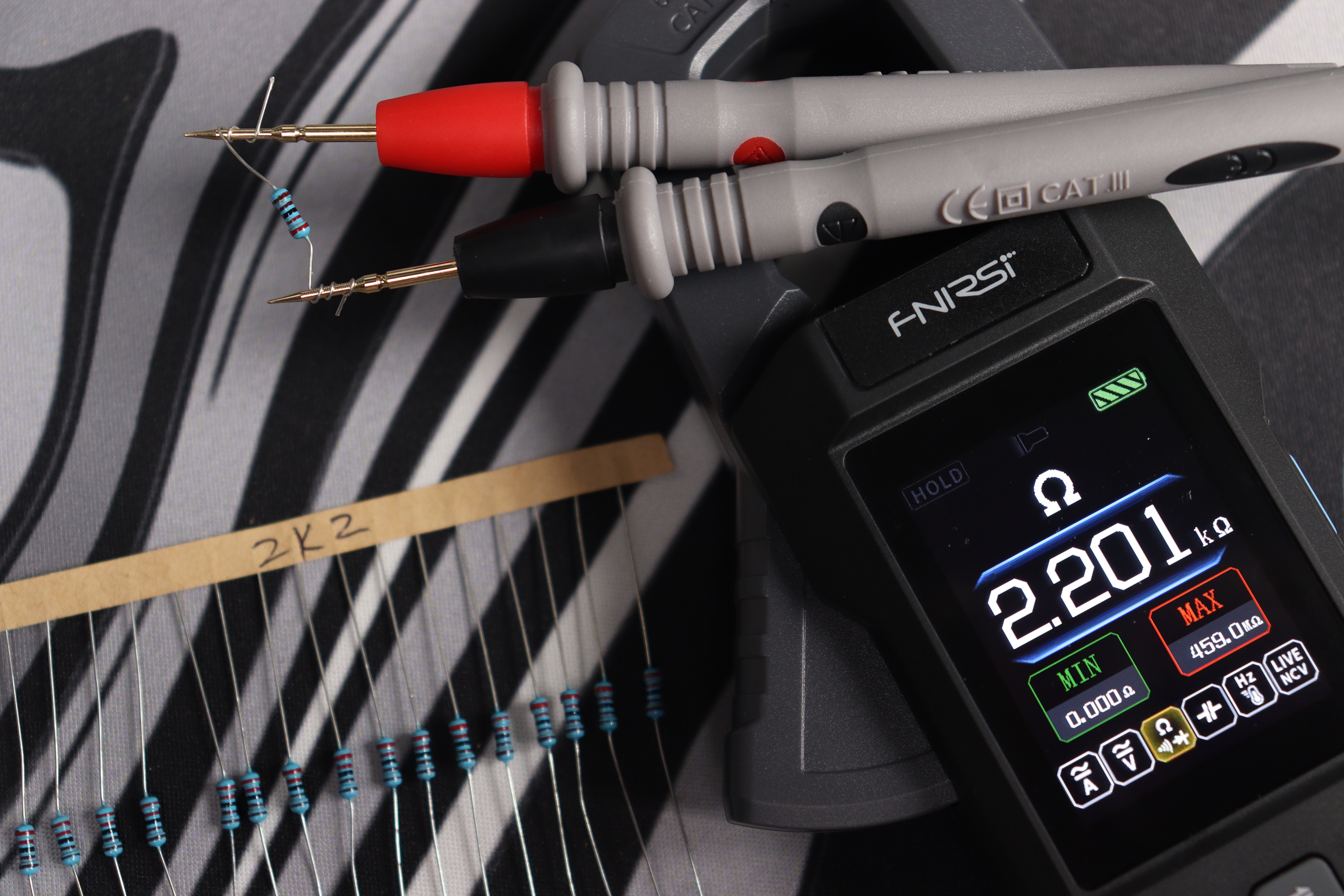

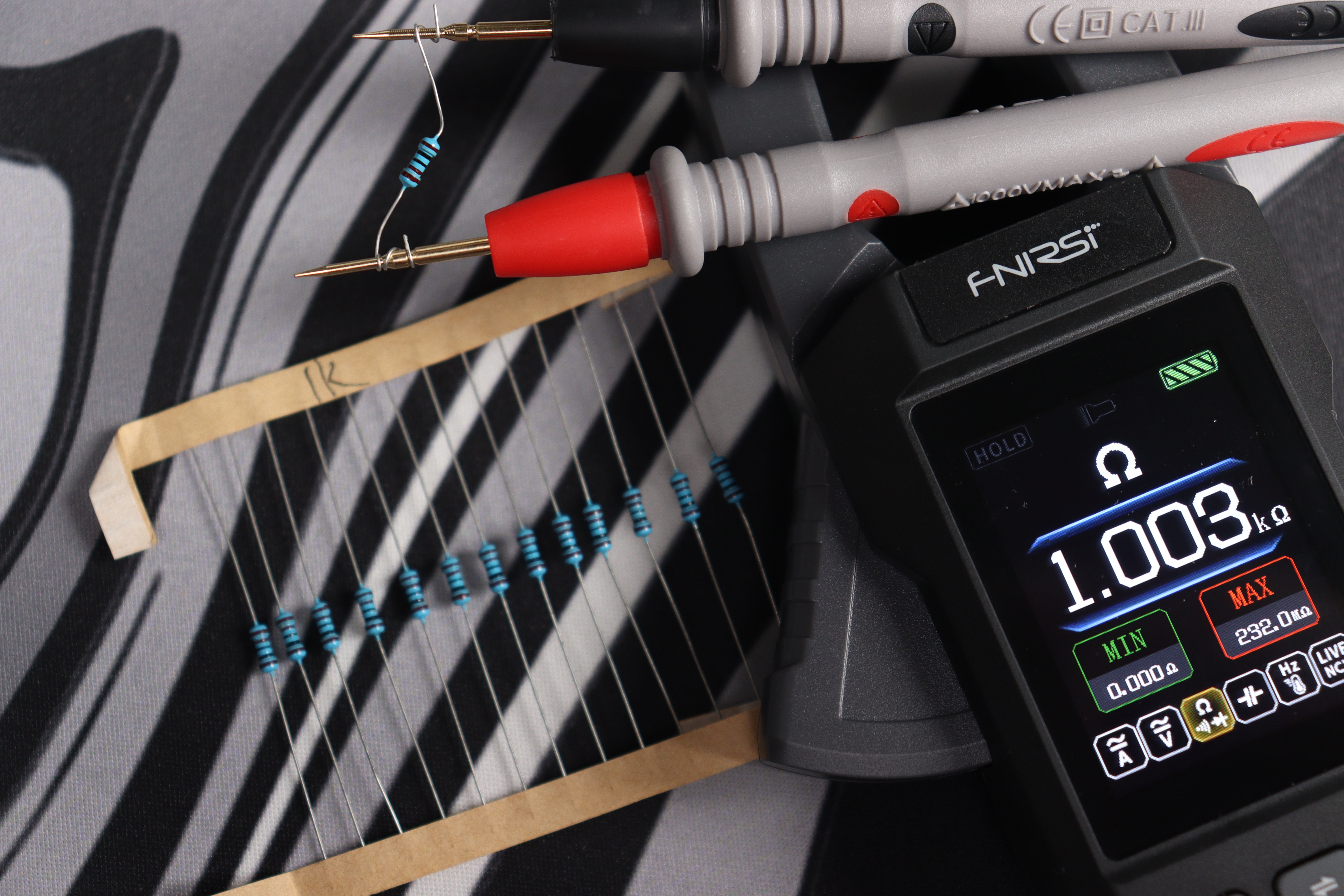

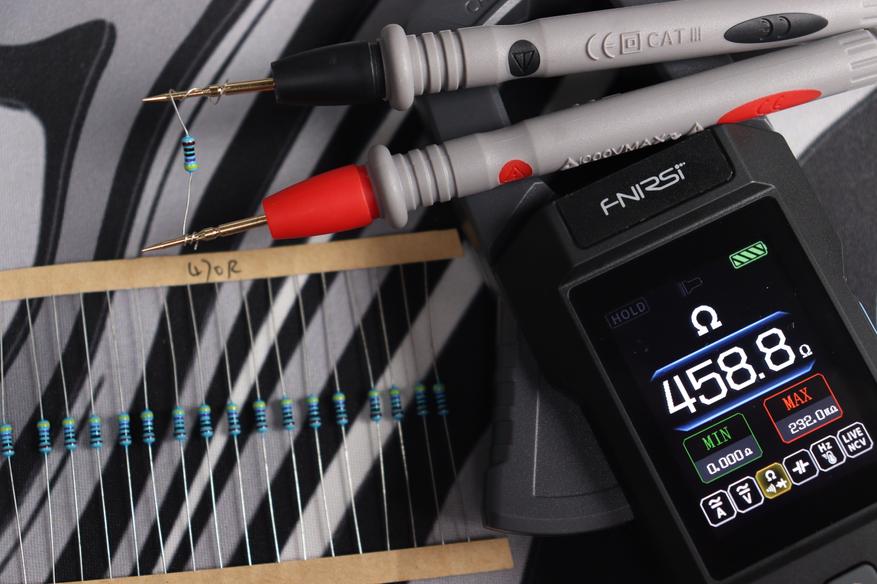

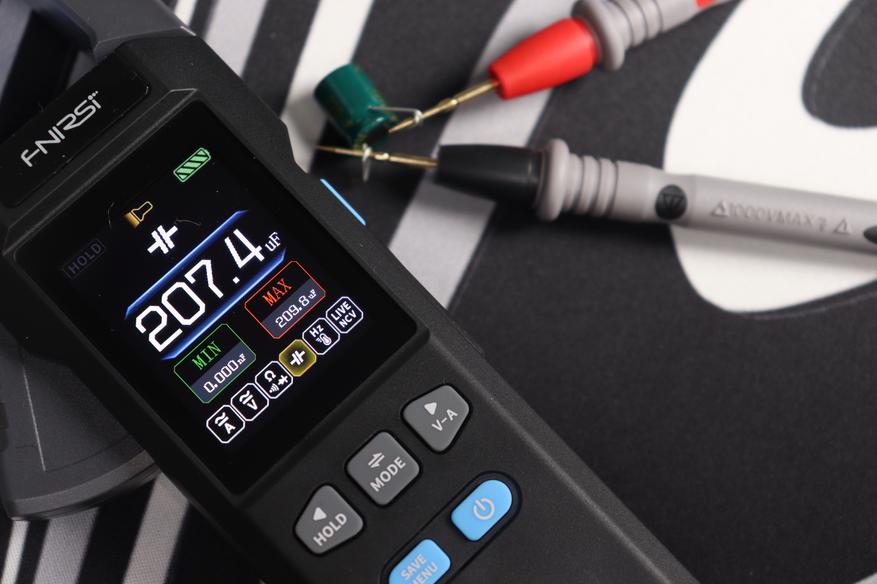

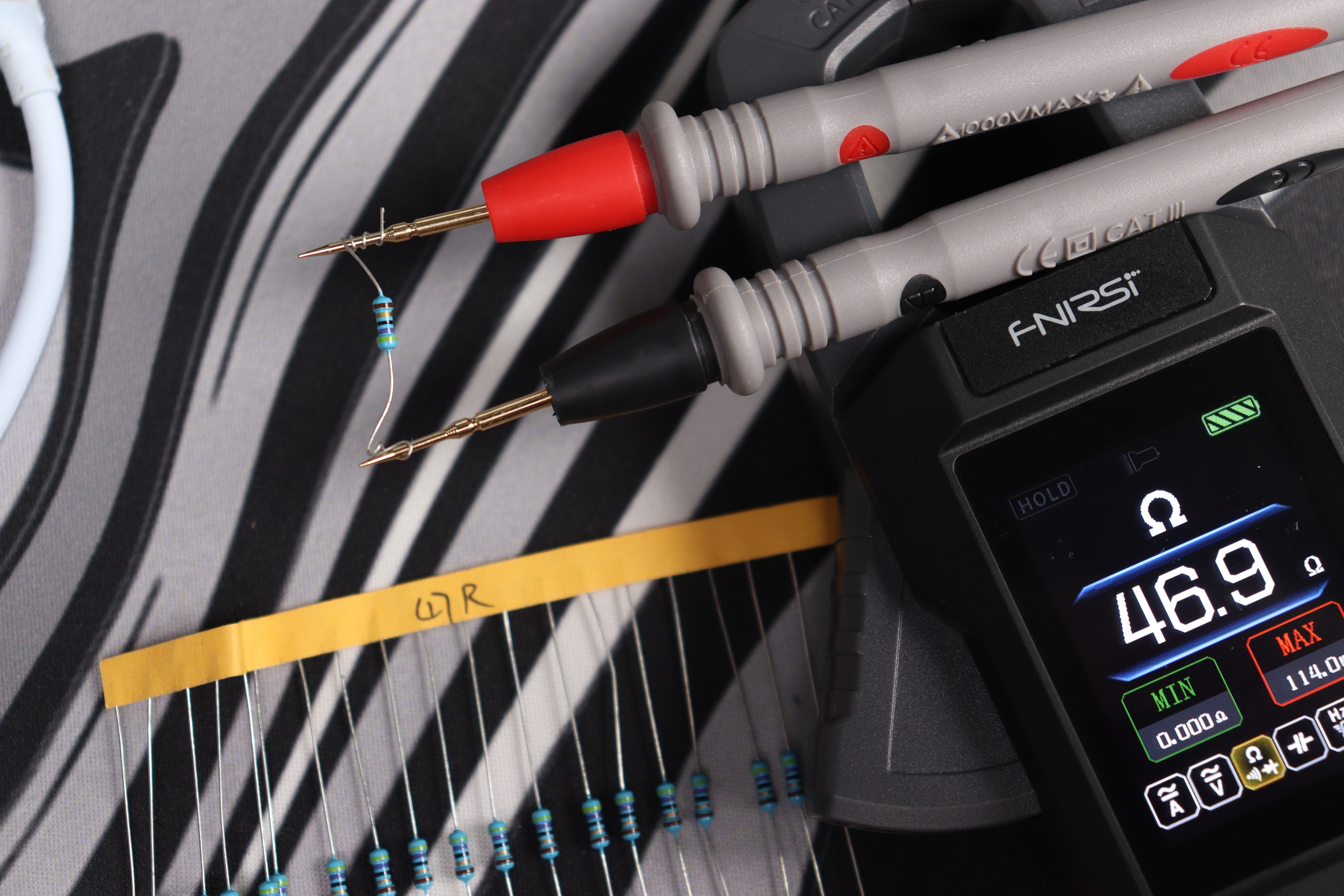

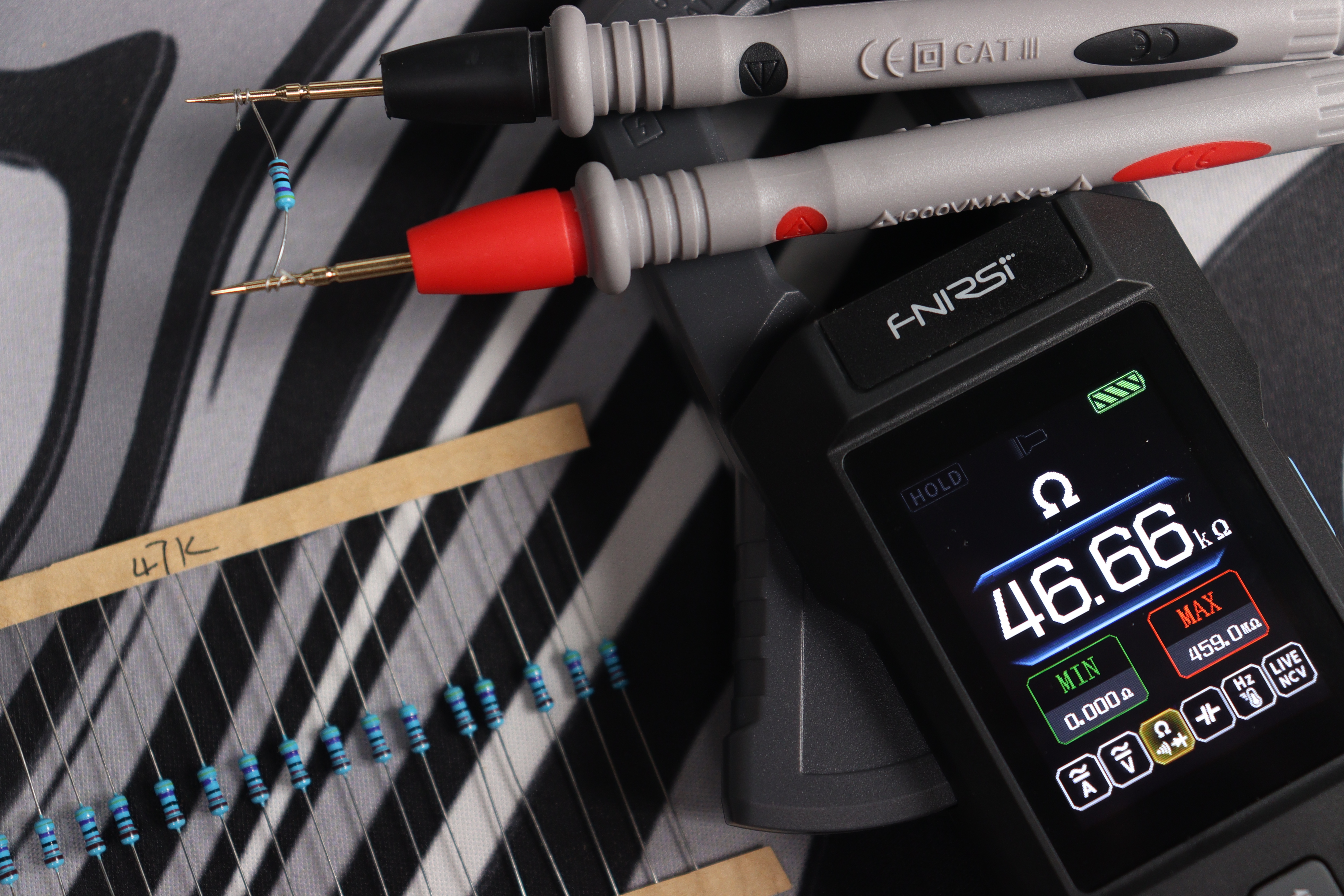

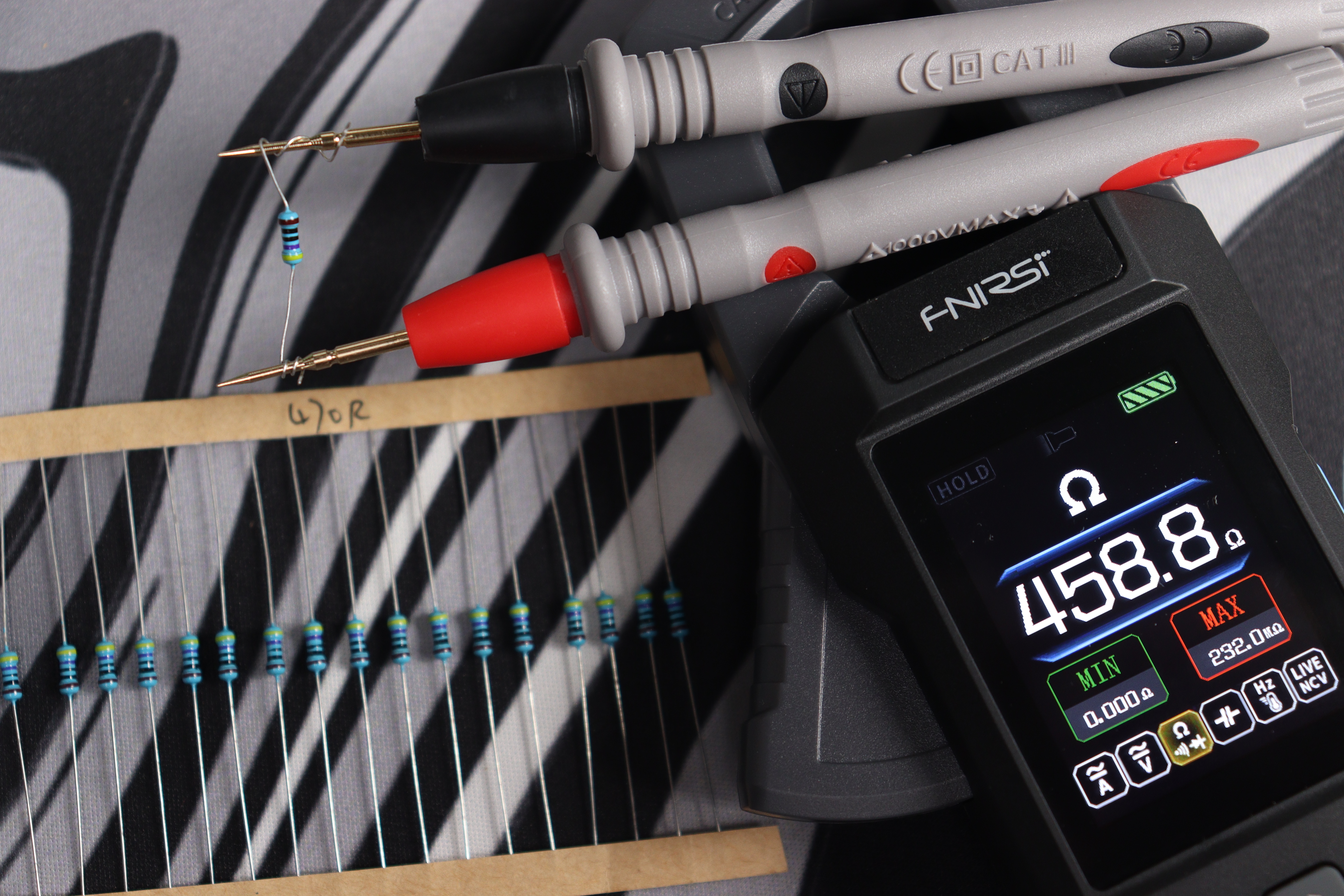

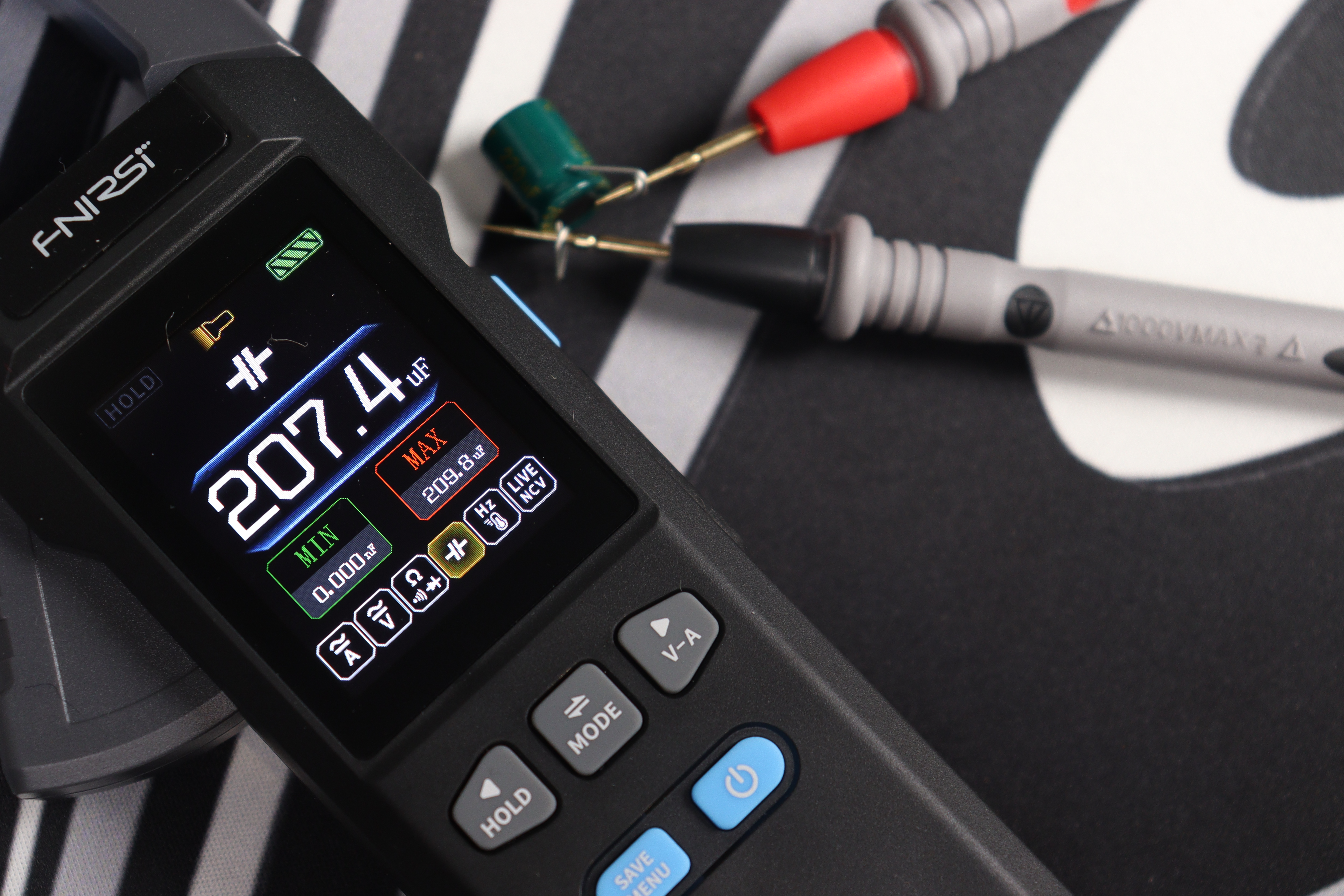

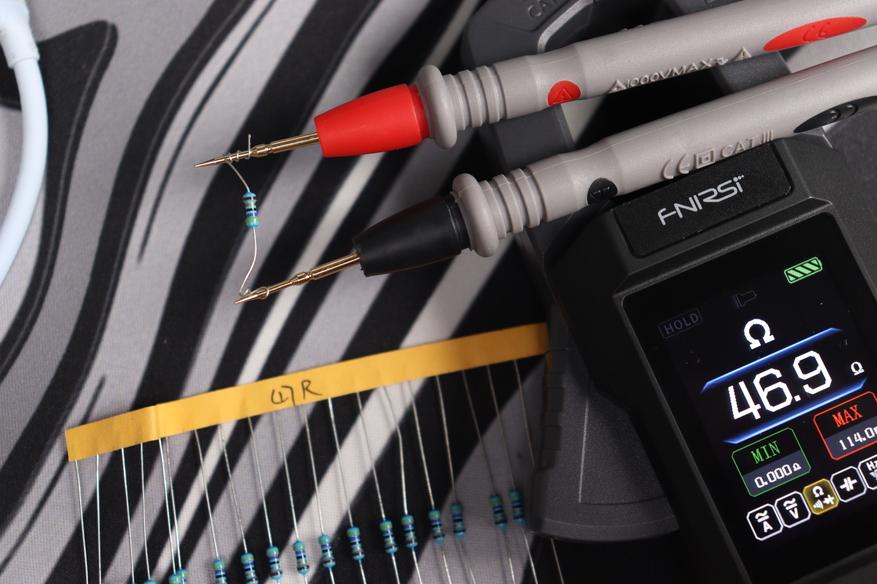

Тестирование начал с проверки точности измерения пассивных элементов. На нескольких резисторах разных номиналов и конденсаторах различной ёмкости прибор показал результаты в пределах заявленной погрешности — претензий к базовой функциональности мультиметра нет.

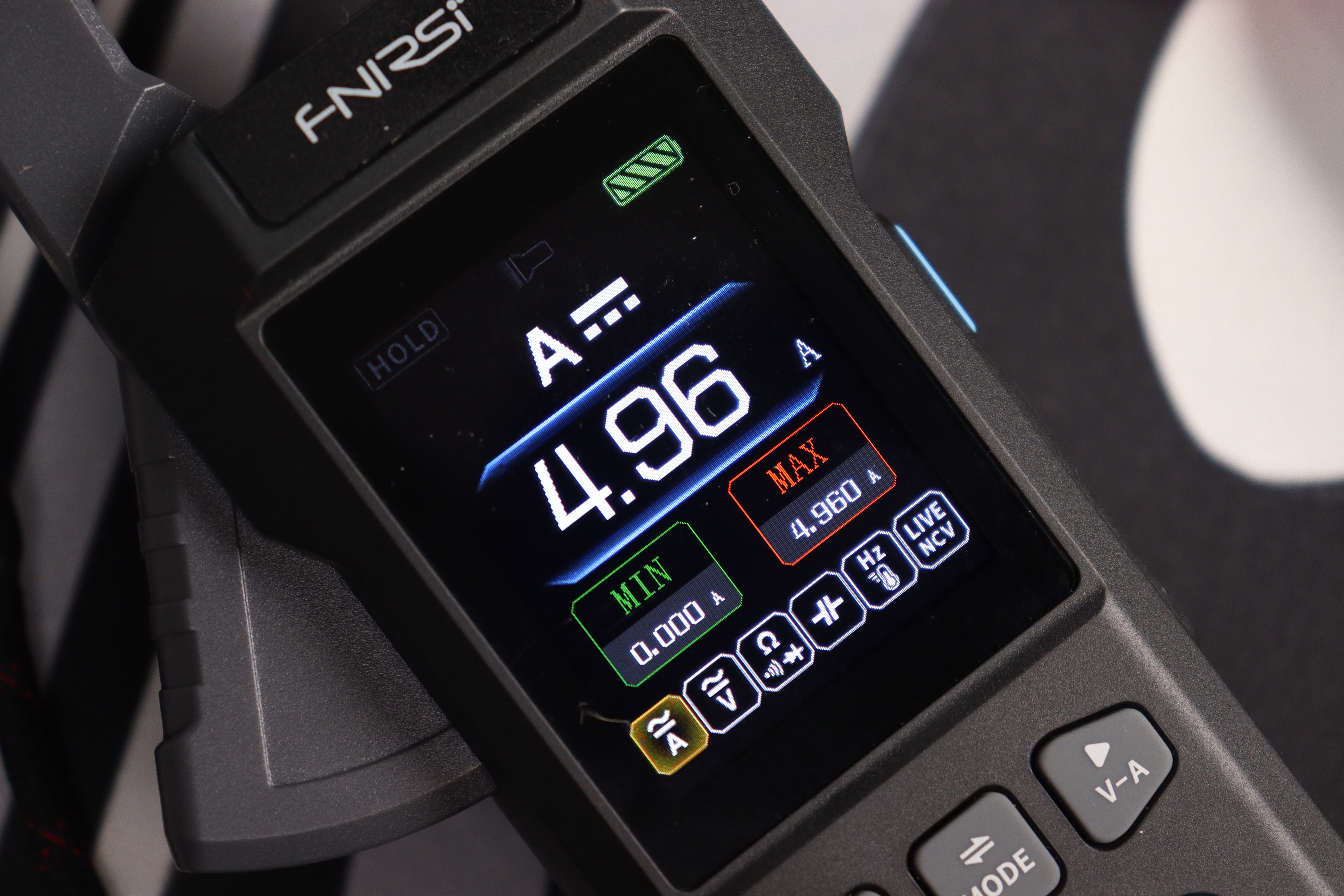

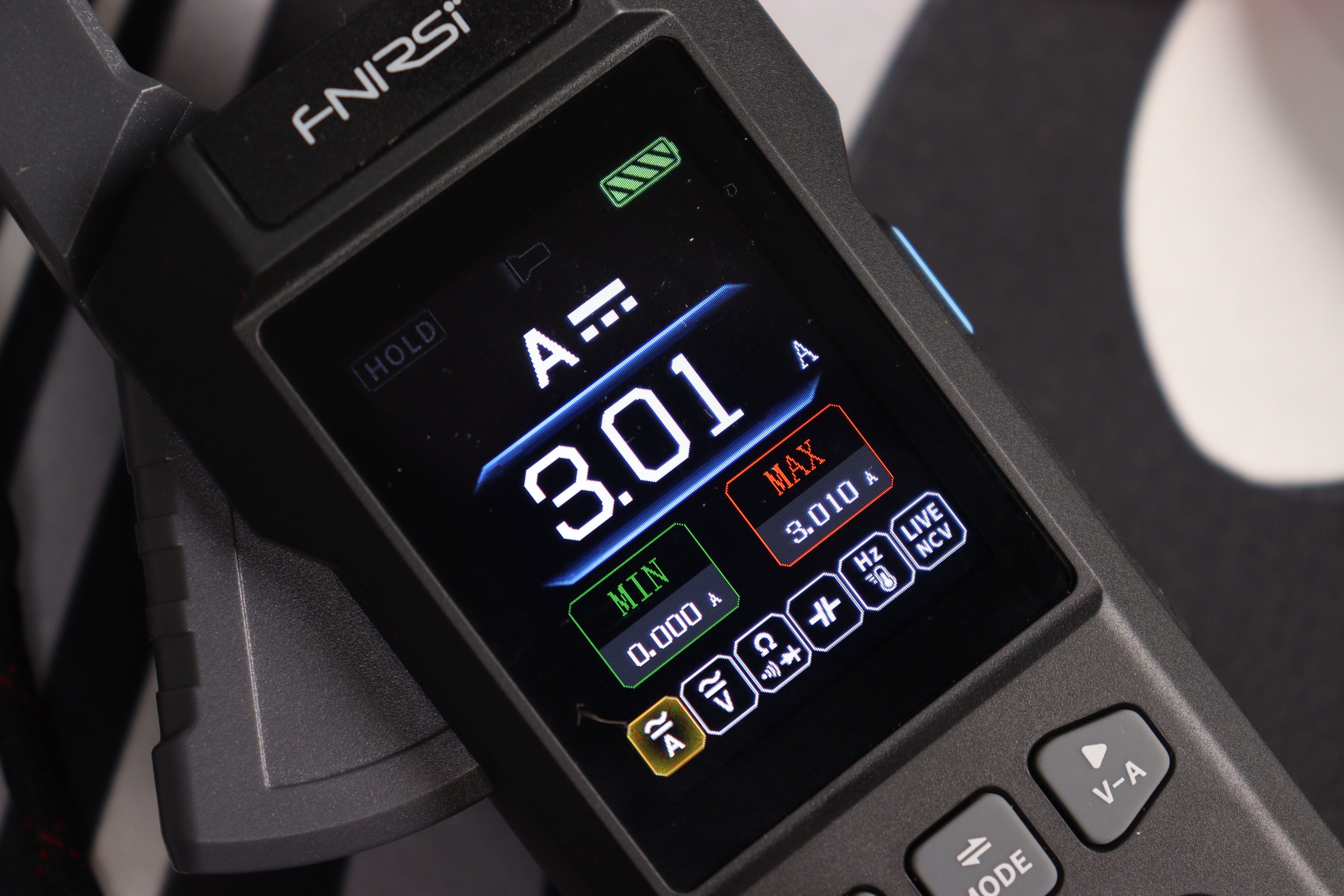

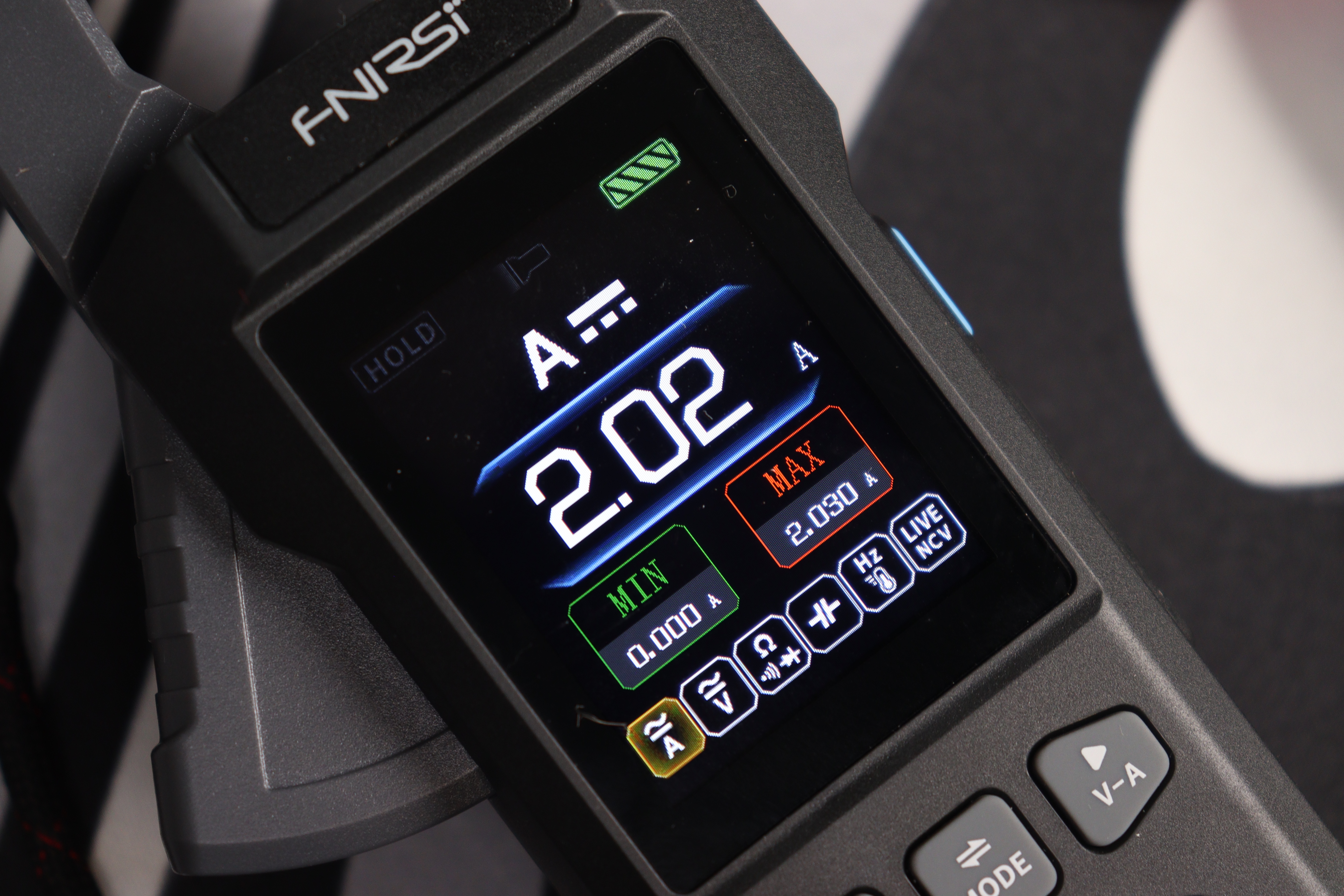

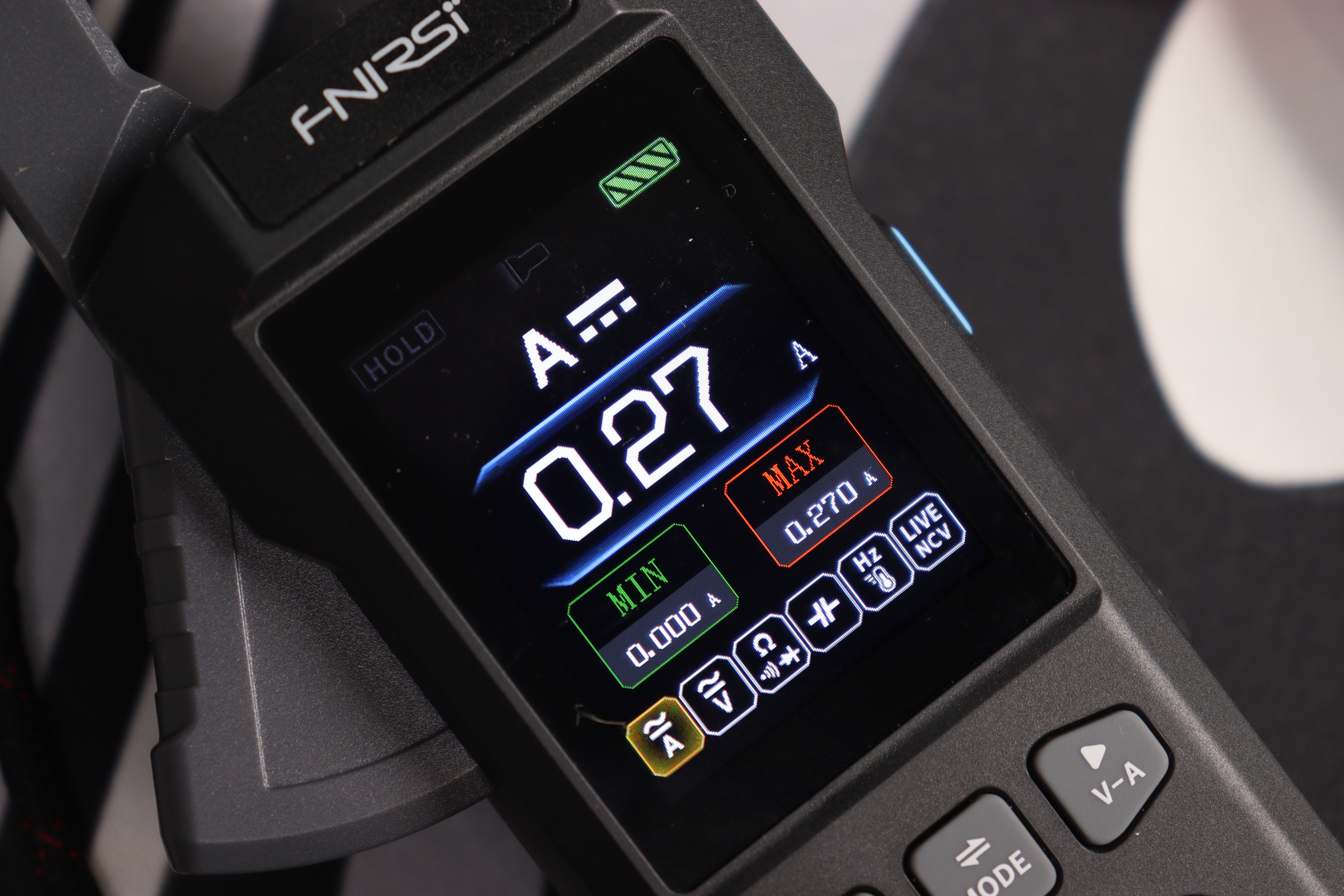

Более интересным оказалось тестирование токовых измерений с использованием регулируемой электронной нагрузки. В диапазоне малых токов до 2 А отклонение составляло до 70 мА, что довольно заметно в процентном соотношении. Тем не менее, прибор адекватно реагирует даже на небольшие токи от 100 мА — индикация стабильная, без скачков. После превышения порога в 2 А точность заметно улучшается: разница с эталонными показаниями сокращается до 20-30 мА. При токе 5 А отклонение достигало 40 мА — для большинства практических задач такая погрешность вполне приемлема.

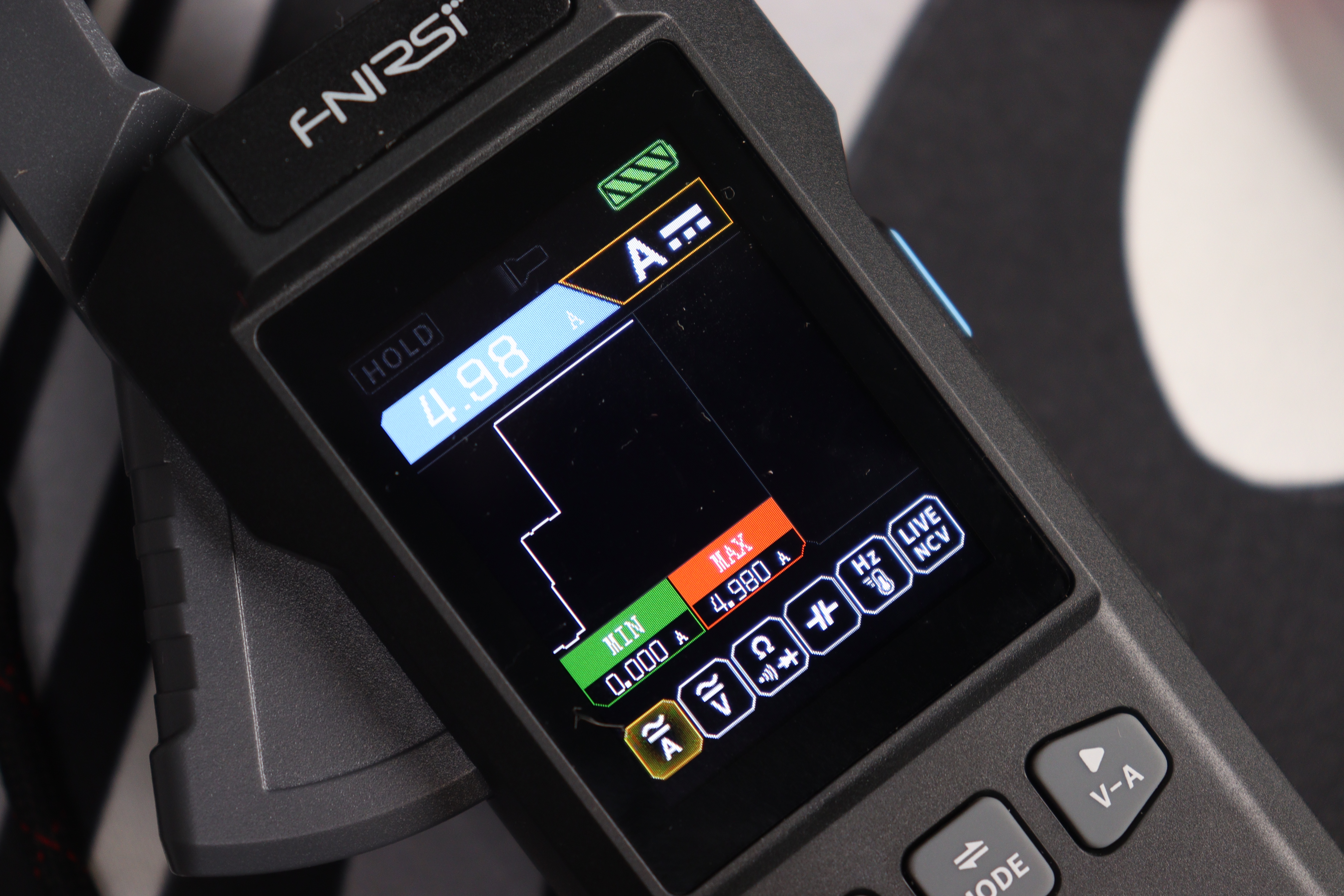

Графики рисует корректно

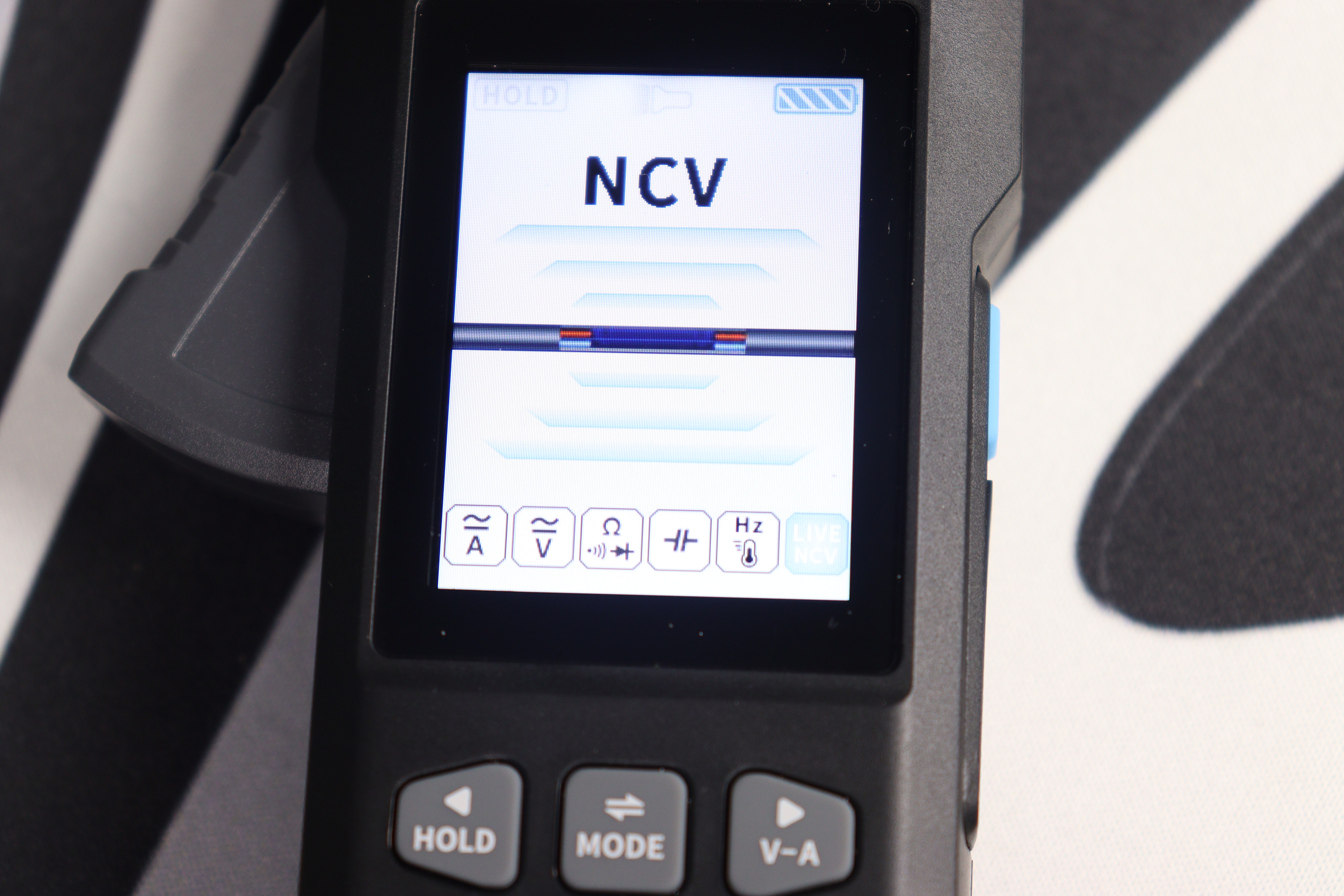

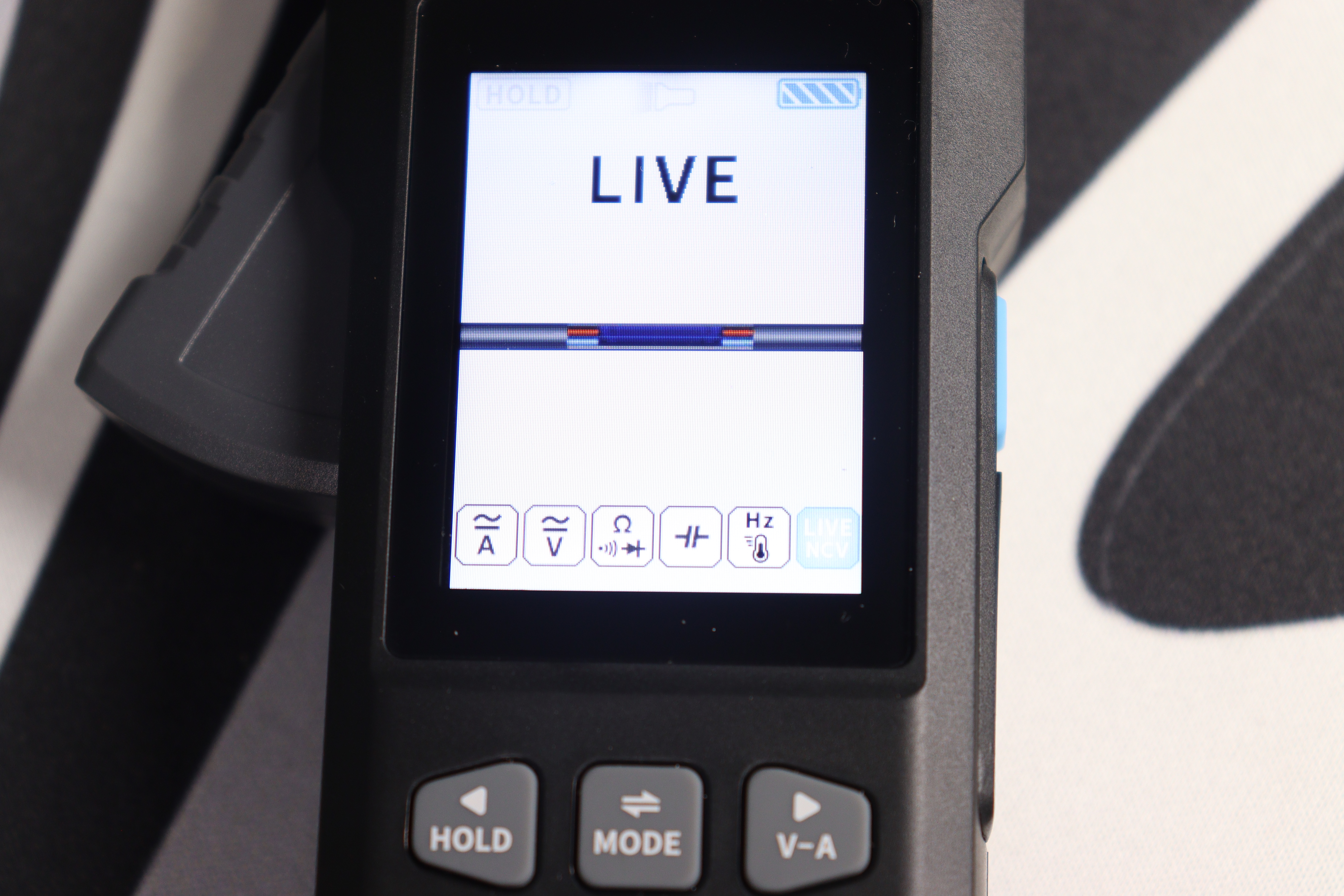

Функция NCV проверялась на розетках и скрытой проводке. При наличии напряжения устройство мигало и подавало звуковой сигнал. Особенно впечатлила точность определения скрытых проводов в стене — прибор уверенно находил трассы с погрешностью в 5-10 сантиметров.

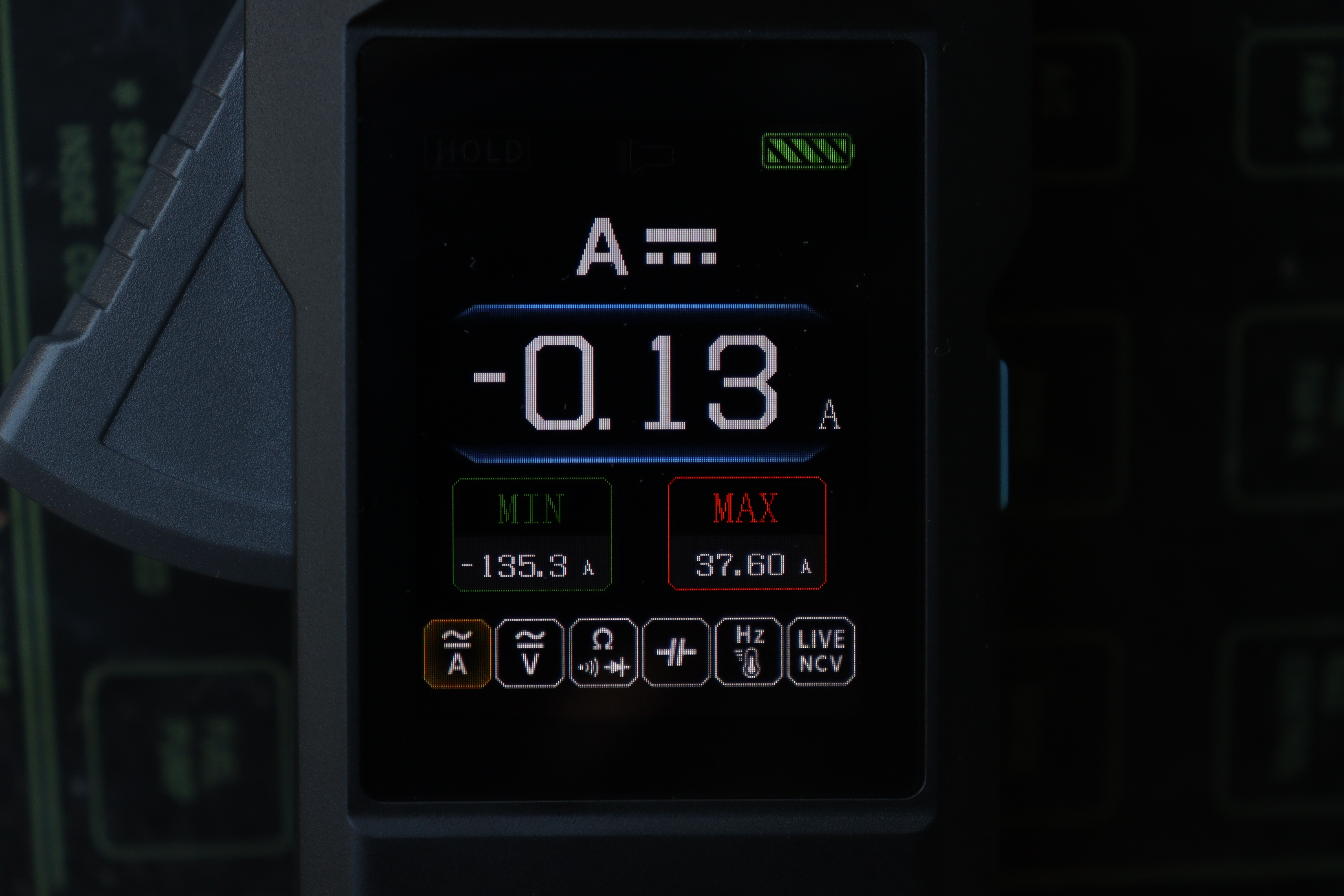

Наиболее показательным стал тест пускового тока автомобильного двигателя. Установив клещи на минусовую клемму аккумулятора, после запуска двигателя получил показание около 136 А. Для сравнения провёл аналогичный замер токовыми клещами UNI-T — они зафиксировали около 250 А, что больше соответствует реальности.

Такое расхождение вполне объяснимо — для точного измерения пусковых токов требуются специализированные приборы с функцией inrush, стоимость которых обычно в несколько раз превышает цену обозреваемого устройства. DMC-100 всё же фиксирует сам факт значительного тока, хотя и с заниженными показаниями.

Автономность

Одним из важных аспектов портативного измерительного прибора является время автономной работы. В ходе тестирования DMC-100 с постоянно включённым дисплеем продержался около 10,5 часов — результат вполне достойный для устройства с цветным экраном и активной электроникой.

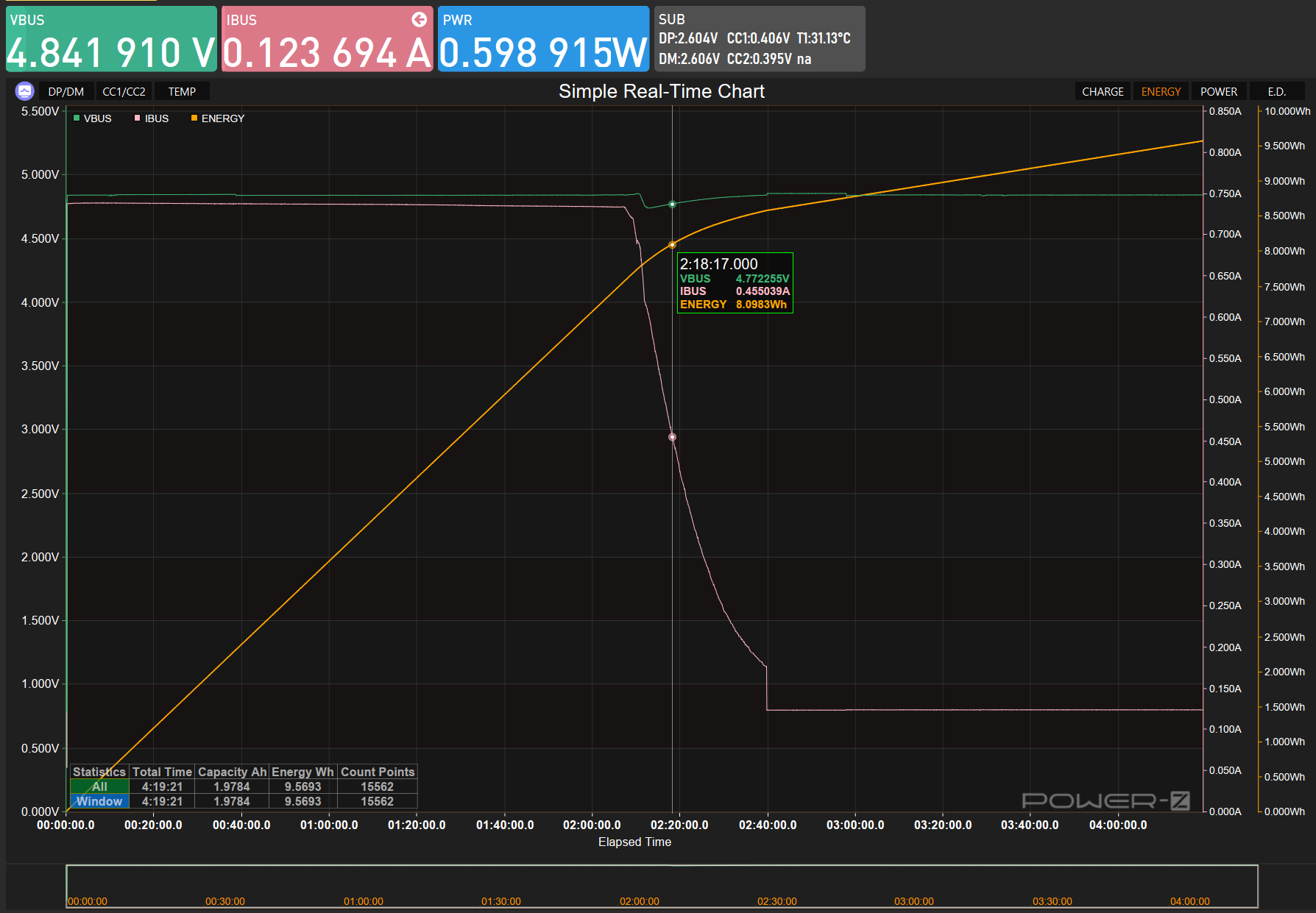

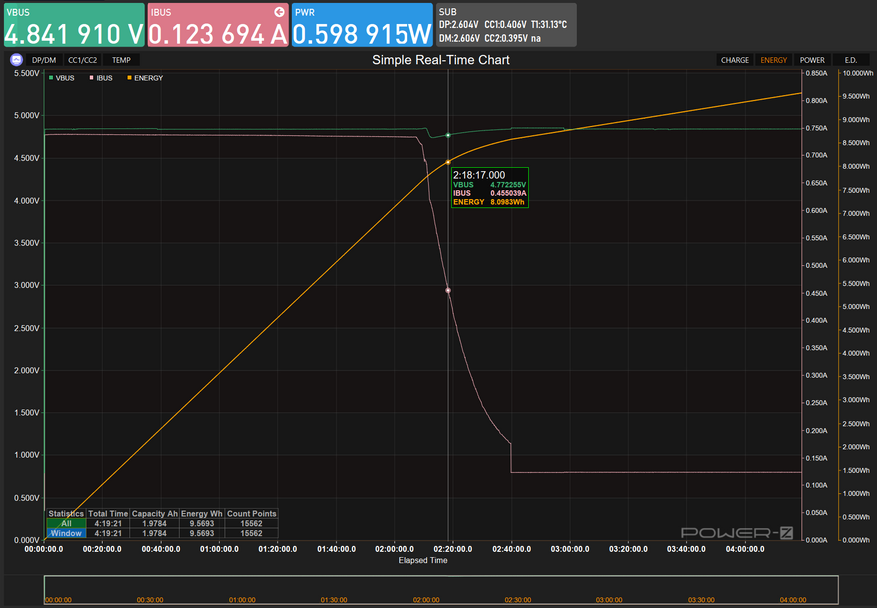

Процесс зарядки заслуживает отдельного внимания. Подключив прибор к USB-тестеру POWER-Z KM003C, можно наблюдать характерную кривую заряда литий-ионного аккумулятора: начальная фаза постоянного тока с напряжением около 4,8 В и током порядка 0,75 А, затем (через 2 часа заряда) переход в фазу постоянного напряжения с постепенным снижением тока. Полный цикл зарядки от разряженного состояния занимает примерно 4 часа 20 минут, что соответствует ёмкости встроенного аккумулятора приблизительно в 10 ВтЧ.

Заключения

Тестер Fnirsi DMC-100 — это типичный представитель современных мультифункциональных измерительных приборов, где производители пытаются впихнуть максимум возможностей в компактный корпус. И в целом у FNIRSI это получилось довольно неплохо. Прибор действительно универсален: от измерения напряжения до поиска скрытой проводки, от измерения температуры до базового анализа сетевых параметров. Цветной дисплей информативен, управление интуитивно понятно, а функция NCV достаточно точно — это определённо плюсы устройства.

Для домашней мастерской, периодического ремонта бытовой техники или работы электрика-универсала DMC-100 станет вполне достойным помощником. Особенно учитывая соотношение цены и функциональности — отдельно купить мультиметр, токовые клещи, бесконтактный детектор напряжения и термометр обойдётся заметно дороже. Главное — понимать границы возможностей прибора и не ожидать от него чудес там, где нужны специализированные высокоточные инструменты. Но есть и очевидные компромиссы — отсутствие inrush`а. Для серьёзной диагностики автомобильных систем или точных лабораторных измерений он явно не подходит.
