Обзор Power Delivery триггера P31: фиолетовое обновление с поддержкой 28 вольт

Мир USB-C продолжает развиваться, и вместе с ним эволюционируют полезные гаджеты для энтузиастов и профессионалов. Если вы уже знакомы с концепцией PD триггеров, то P31 станет логичным шагом вперед — устройство, которое не просто выпрашивает нужное напряжение у зарядки, но делает это с поддержкой самых современных стандартов.

Комплект поставки

Скромный, и ничем не отличается от предшественника — это все тот же пакет с застежкой, сам триггер и гарантийный талон.

Внешний облик устройства

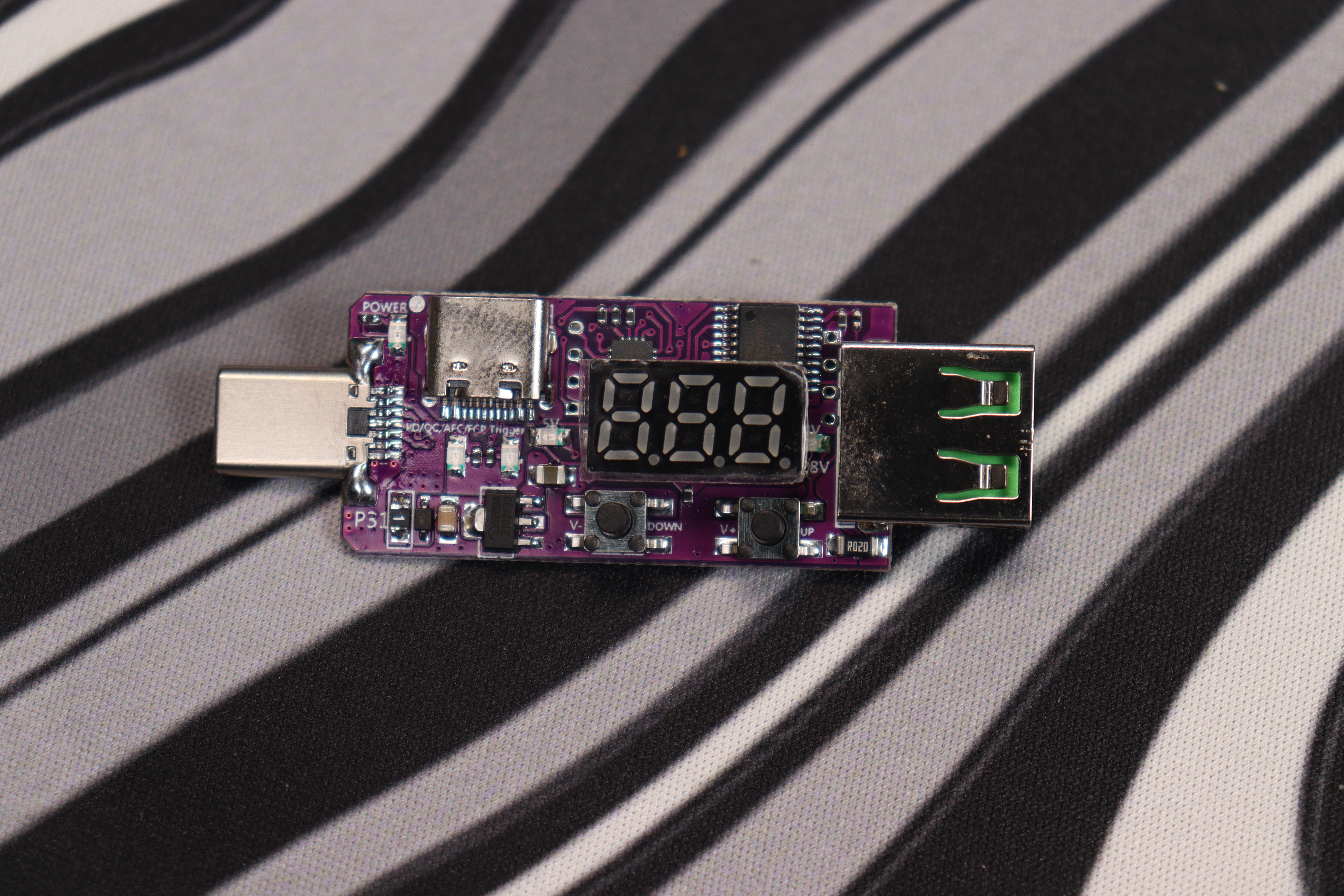

Первое, что бросается в глаза при знакомстве с P31 — характерный фиолетовый цвет текстолита. Это не просто дизайнерская прихоть, а способ мгновенно отличить новую модель от предшественника. Размеры платы практически не изменились — те же компактные 38.5x18.5x8 мм (без учета разъемов), масса по-прежнему около грамма.

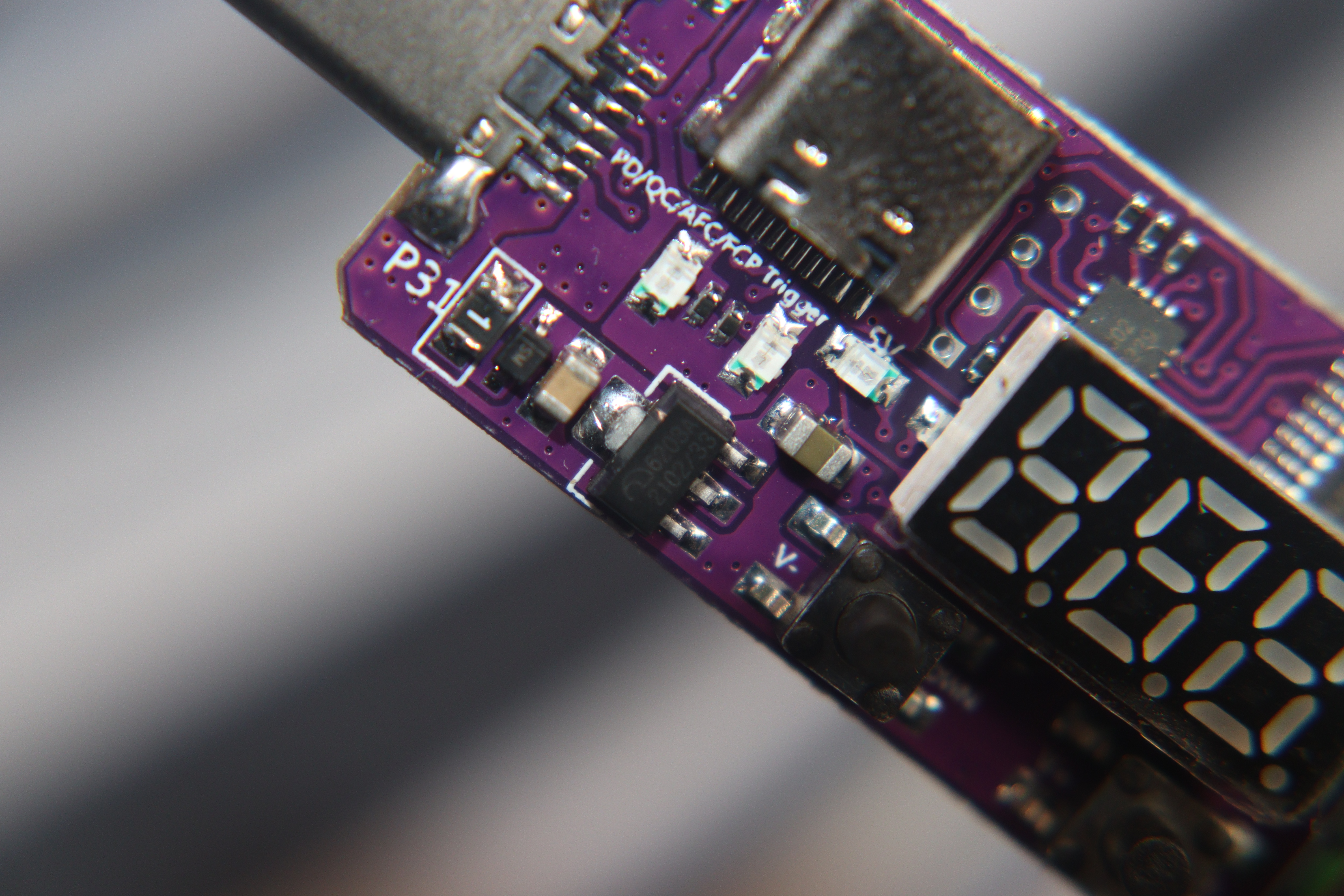

Но есть важные конструктивные улучшения. Разработчики усилили крепление Type-C порта — контакты стали чуть массивнее, что должно положительно сказаться на долговечности при частых подключениях-отключениях. Type-A обзавелся 5 контактом и изменил цвет своей подложки в ярко зеленый цвет.

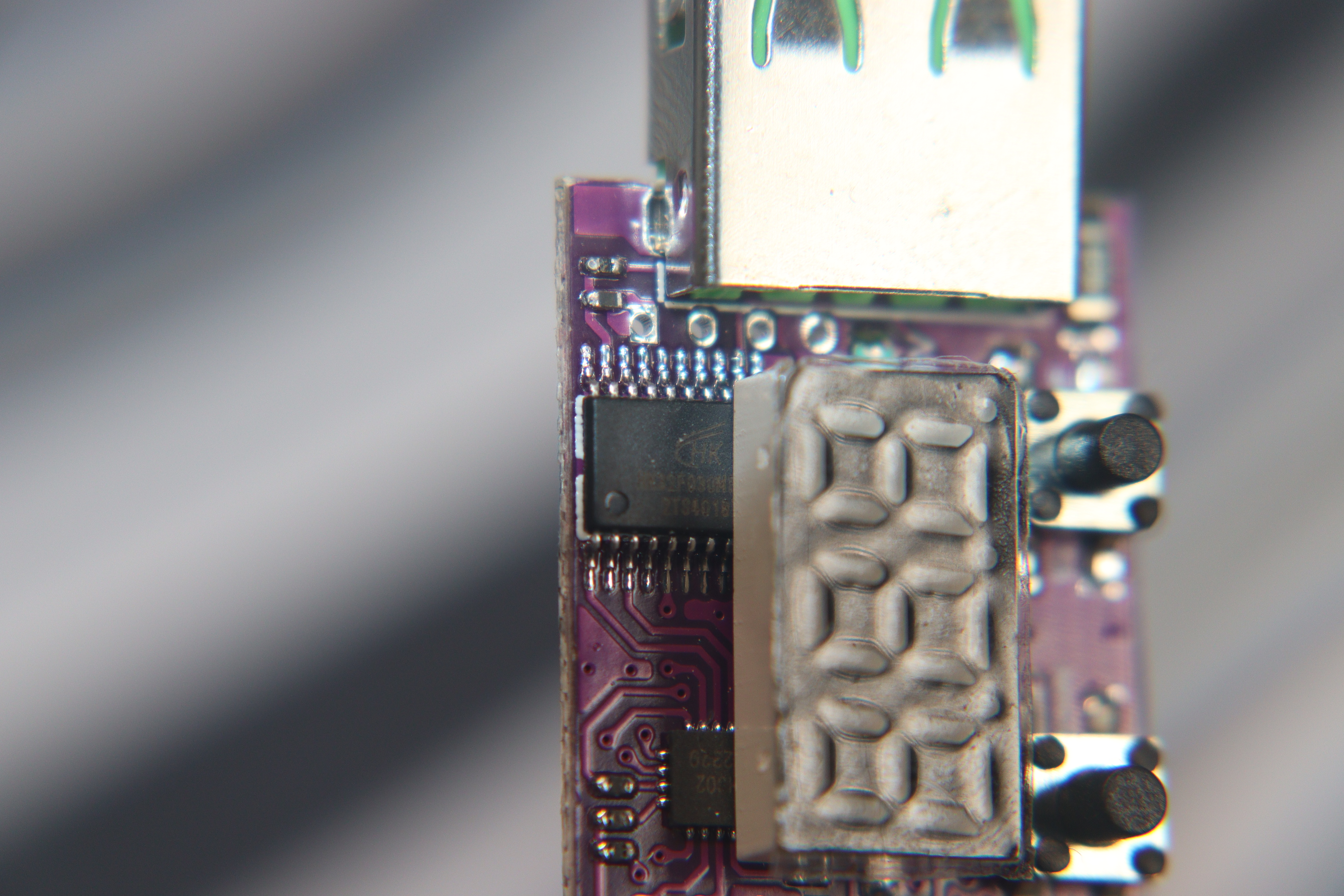

Качество сборки традиционно на высоте — пайка аккуратная, компоненты сидят надежно. Семисегментный индикатор и пара кнопок управления расположены эргономично, несмотря на скромные размеры устройства.

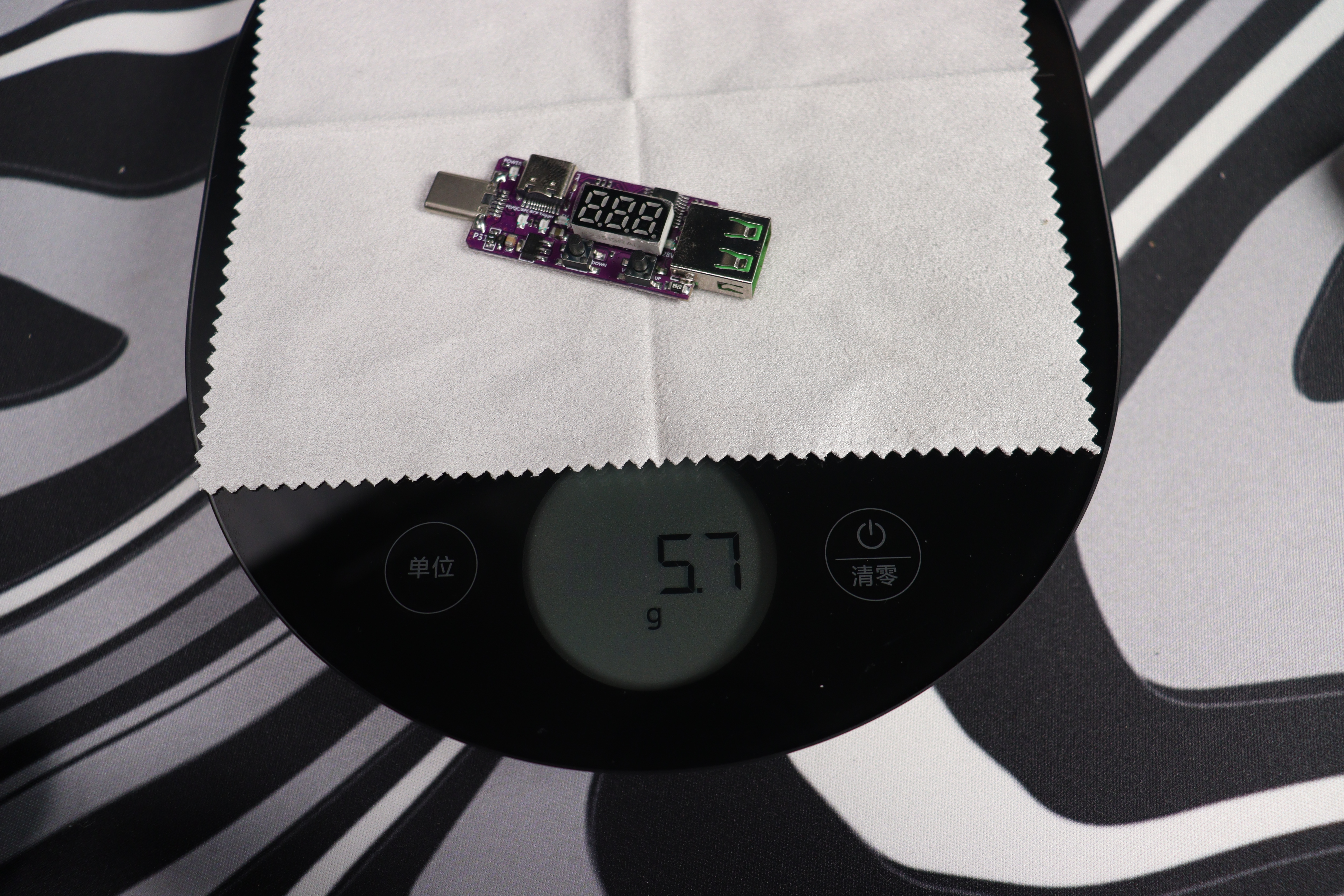

Размеры самой платы неизменные, без учета Type-C и USB-A — 38.5х18.5х8 мм. Масса — 5.7 грамм.

Тестирование устройства

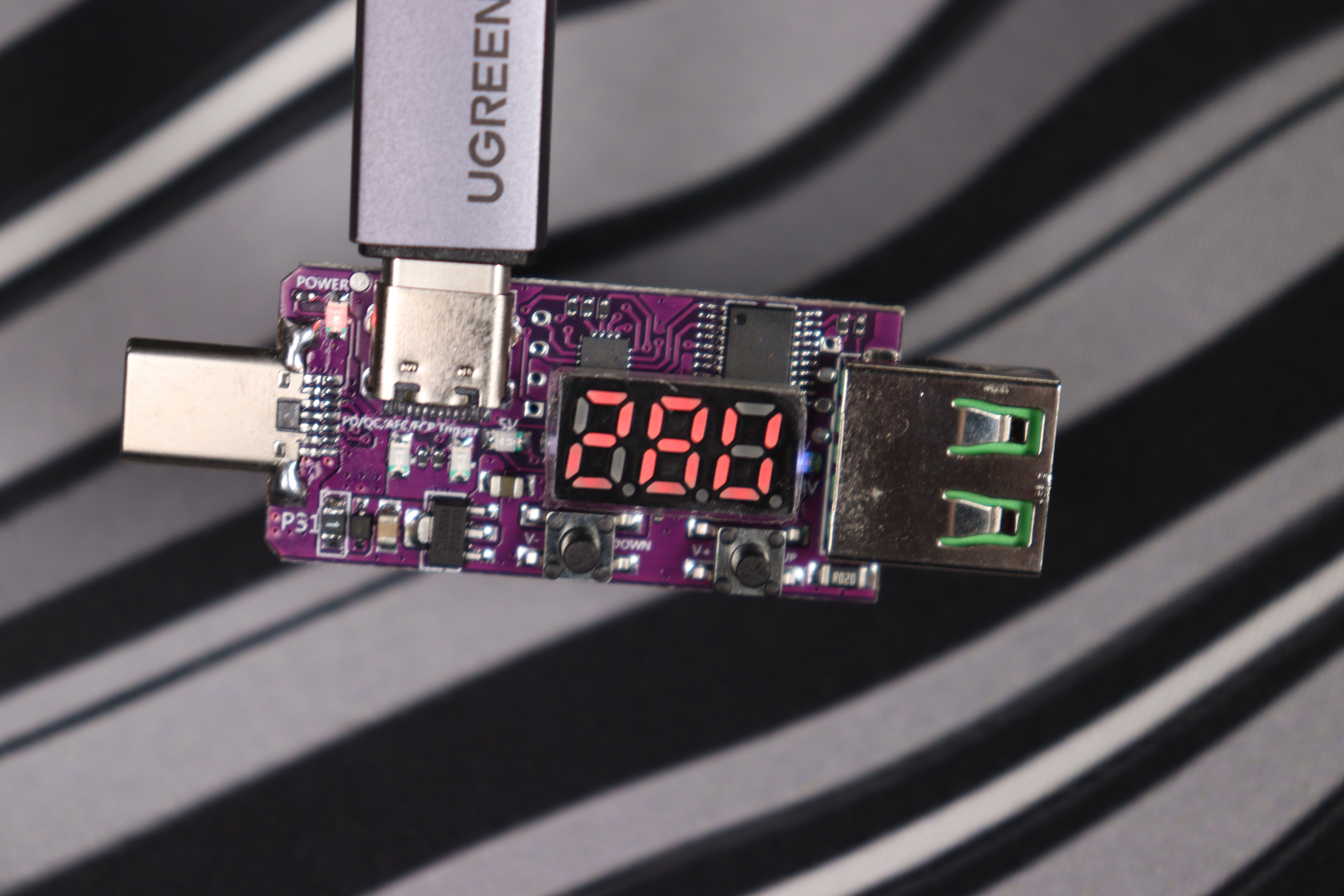

Основная фишка P31 — полноценная поддержка Power Delivery 3.1. Это означает, что устройство умеет работать с расширенным диапазоном напряжений и токов, включая профили до 28 вольт. Доступные напряжения: 5, 9, 12, 15, 20 и 28 вольт — в зависимости от возможностей подключенного источника питания. Радиолюбители и ремонтники особенно оценят расширенные возможности. Когда нужно быстро получить 28 вольт для тестирования самодельного усилителя или проверки работоспособности какого-то устройства, P31 становится незаменимым помощником. Профиль 28 вольт открывает возможности для работы с довольно широким спектром оборудования. Среди сетевого оборудования это могут быть мощные Wi-Fi роутеры и точки доступа корпоративного класса, коммутаторы PoE+ стандарта (802.3at), которые сами раздают питание, а также некоторые модели NAS-серверов и мини-ПК.

Управление осталось интуитивно понятным. Одна кнопка для понижения напряжения, другая для повышения. Никаких сложных меню или настроек — воткнул, выбрал нужный профиль, получил результат. Трехзначный дисплей отображает текущее напряжение и потребляемый ток.

Как и у любого устройства, у P31 есть свои особенности. Главное ограничение — зависимость от возможностей источника питания. Если ваша зарядка не поддерживает PD 3.1, то никакие ухищрения не помогут получить 28 вольт.

Время согласования при переключении профилей составляет 2-4 секунды — чуть больше, чем у предшественника, но это плата за работу с более сложными протоколами. Для большинства задач эта задержка не критична.

Проверка показаний встроенного дисплея с помощью внешнего тестера показала приемлемую точность, в сравнении с тестером WITRN K2:

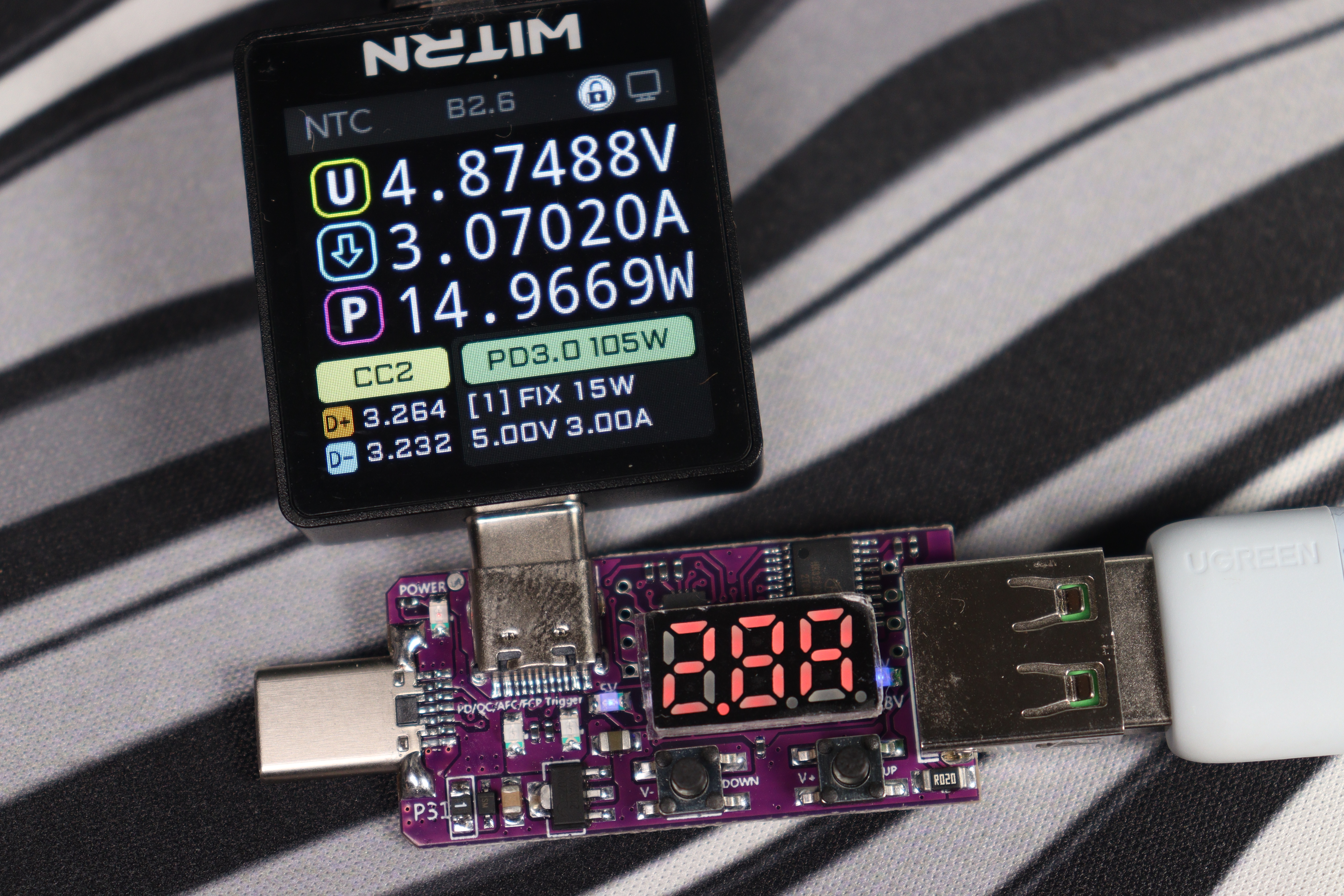

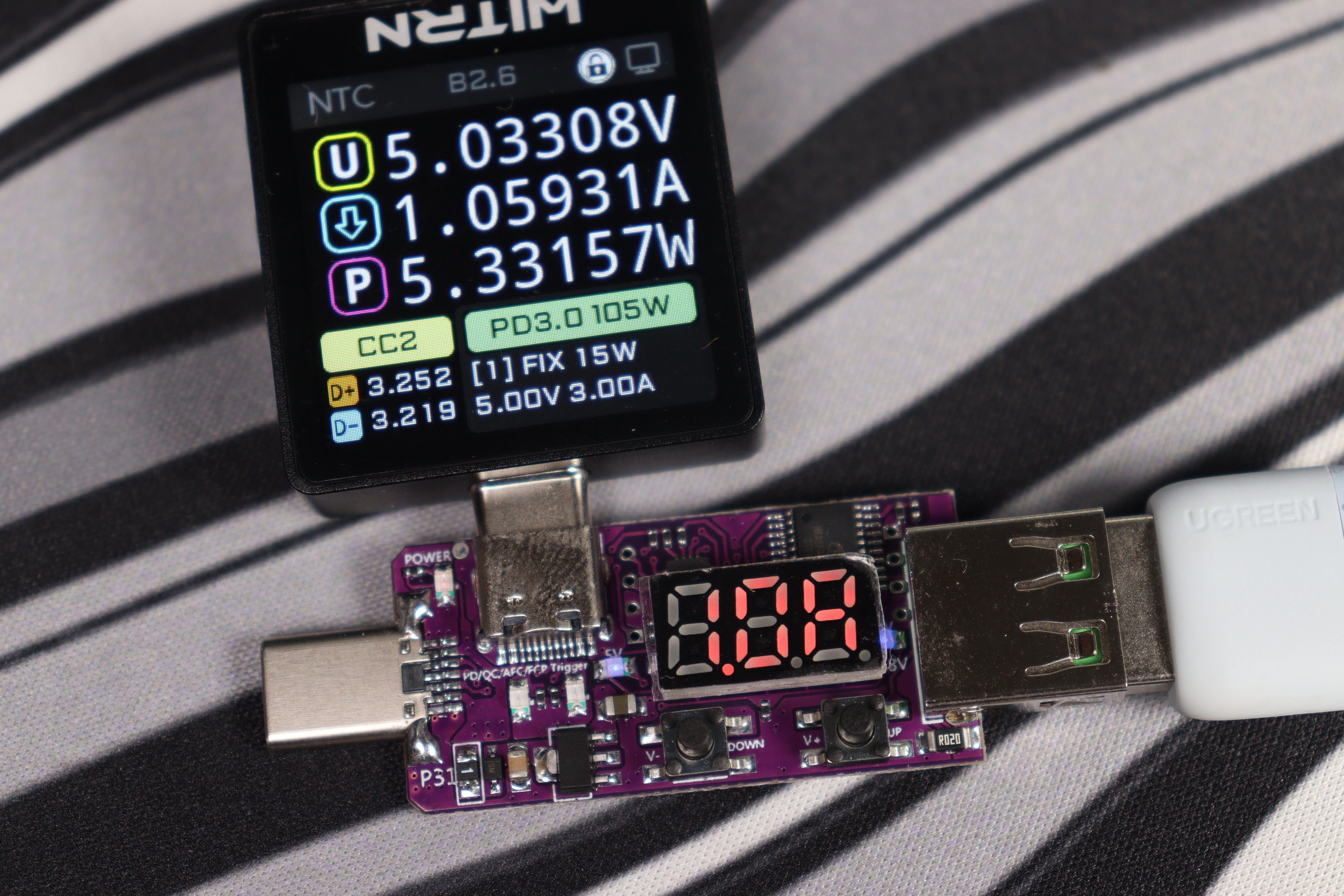

• 5В. Показания на тестере — 5.03В/1.06A и 4.87В/3.07A, на триггере — 5В/1.0А и 4.8В/2.8А соответственно.

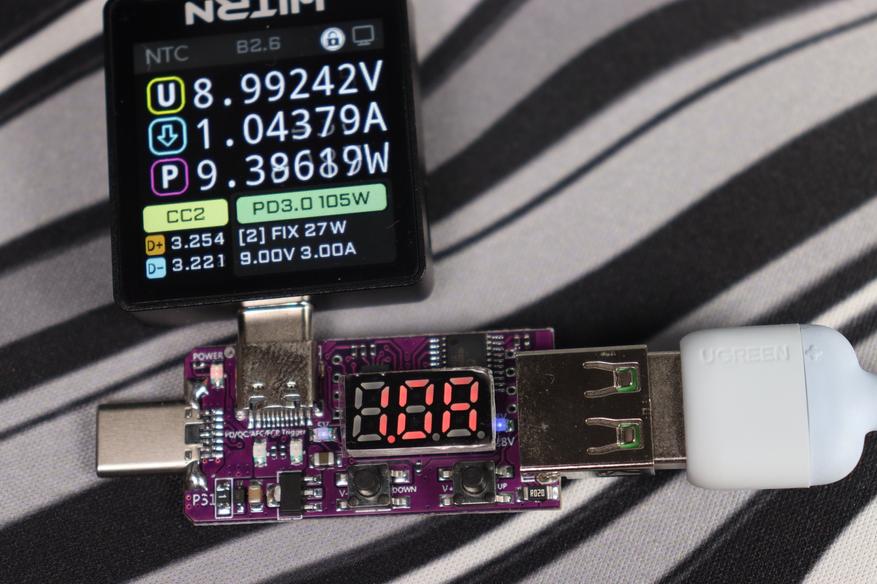

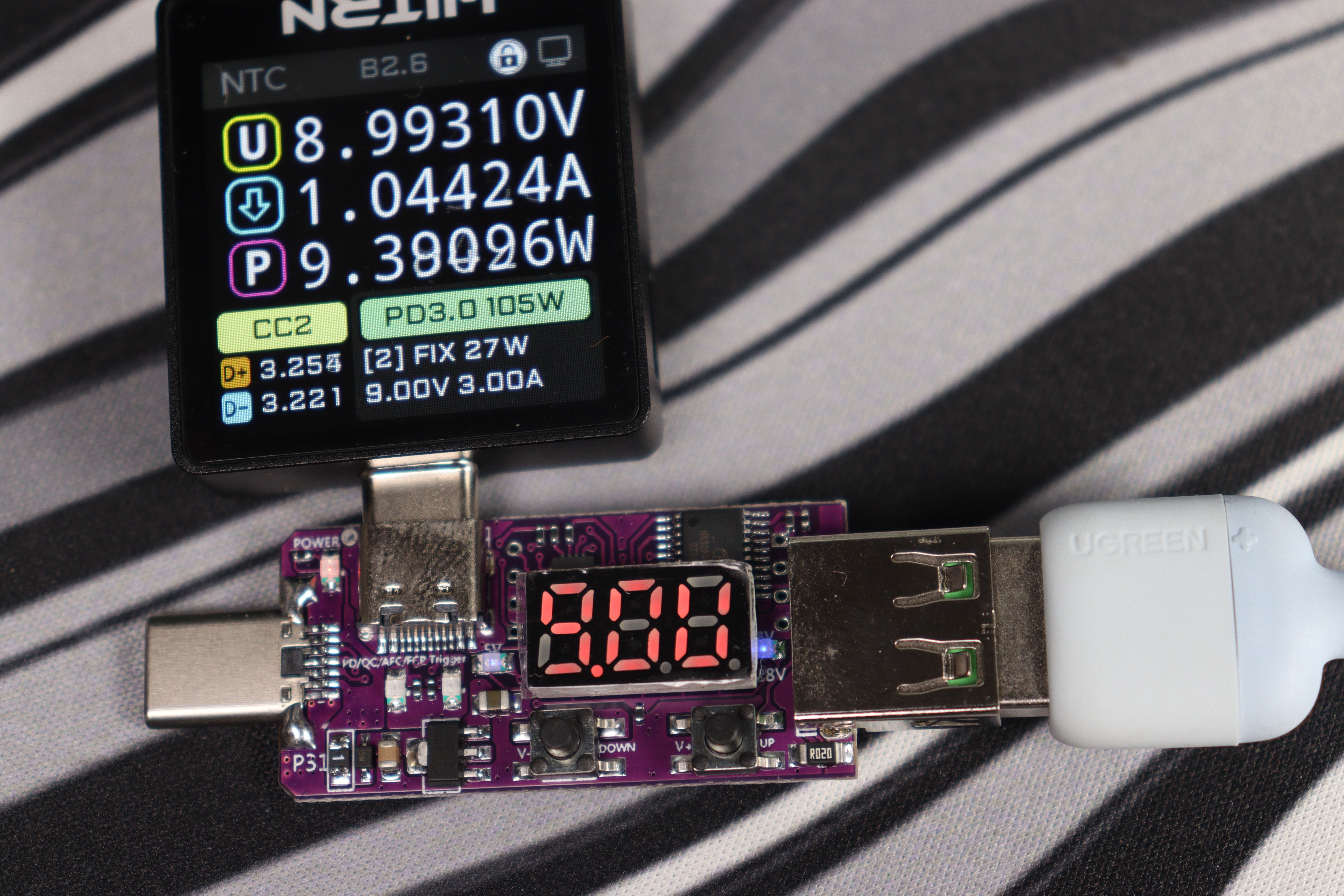

• 9В. Показания на тестере — 8.99В/1.04A, на триггере — 9.0В/1.0А

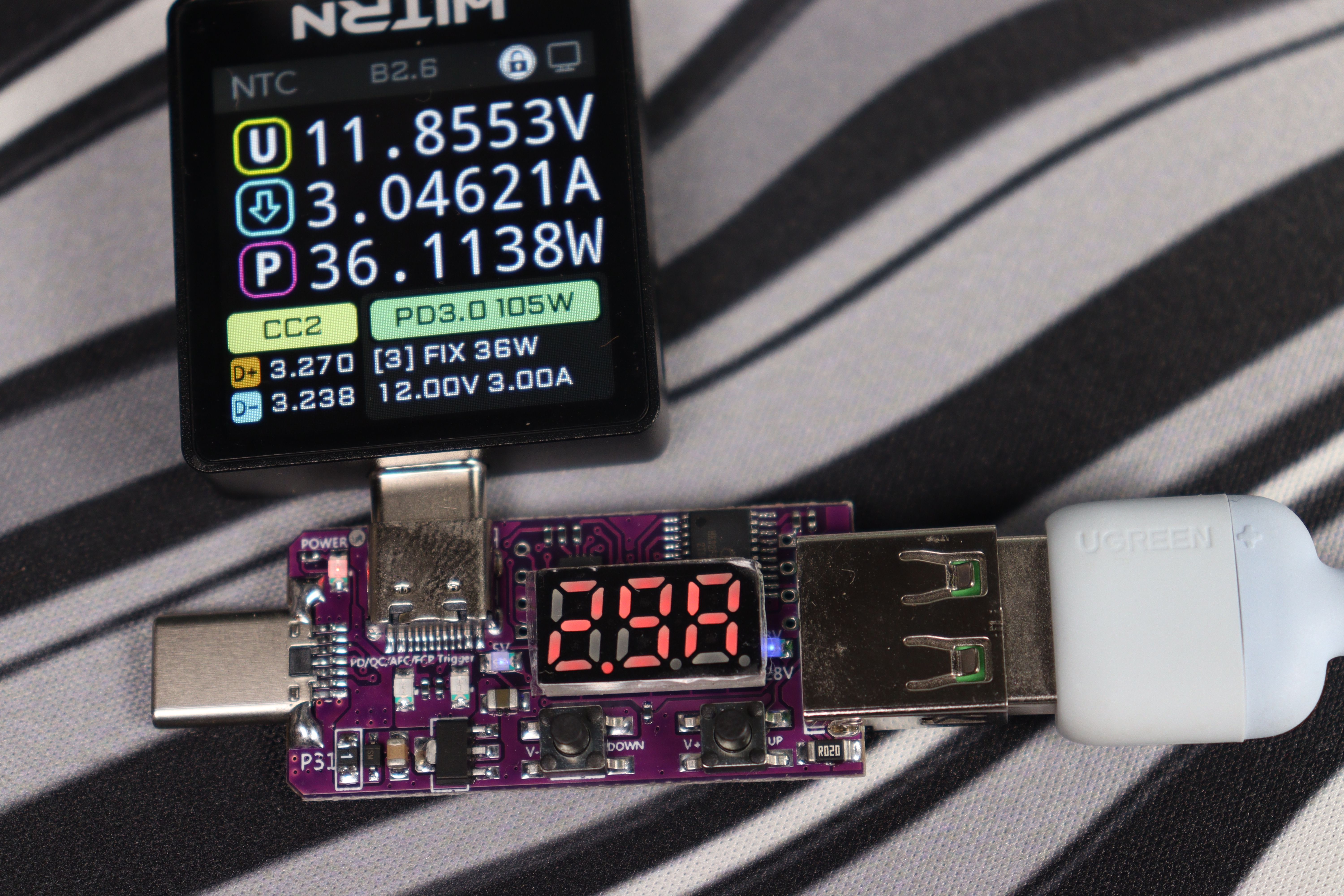

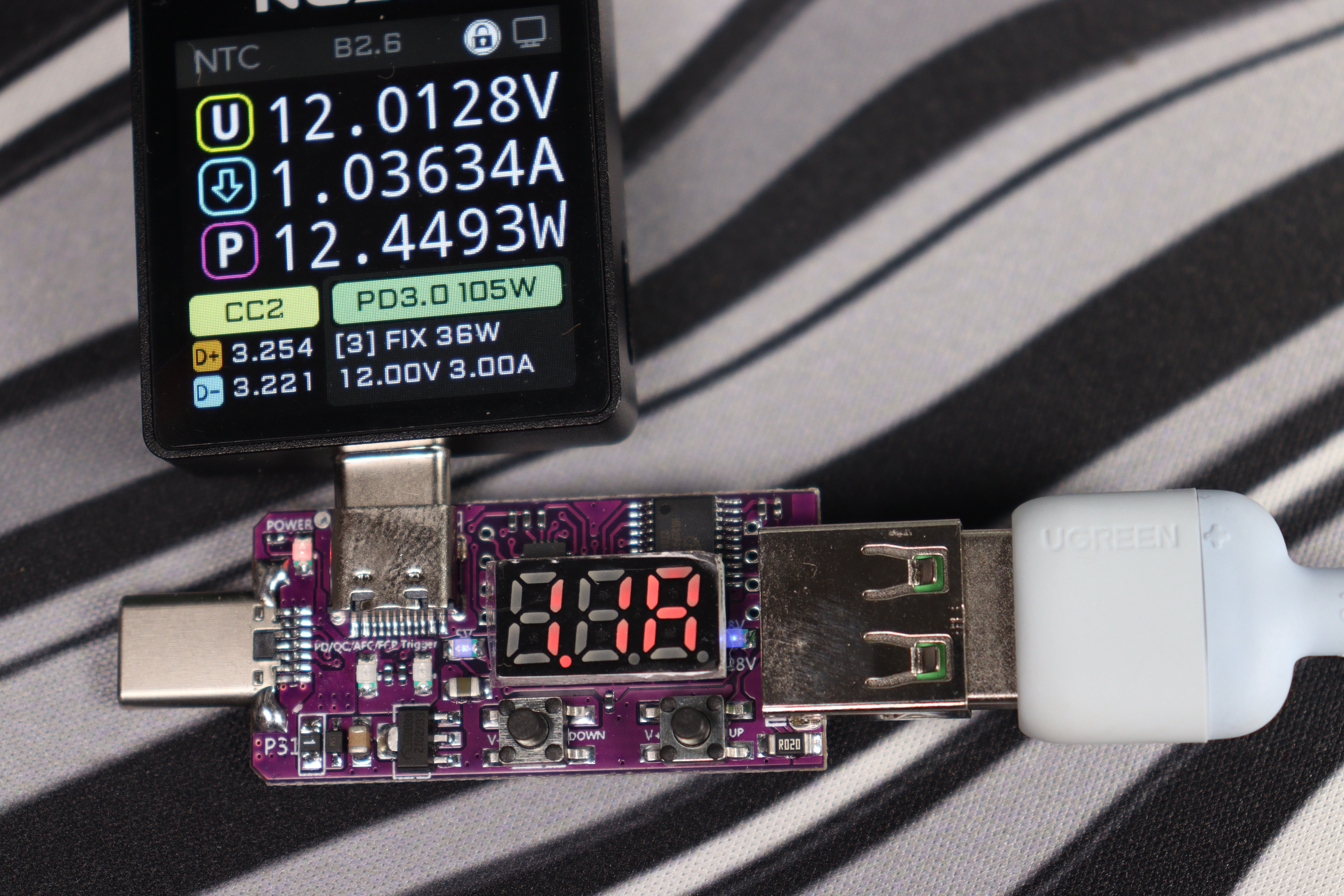

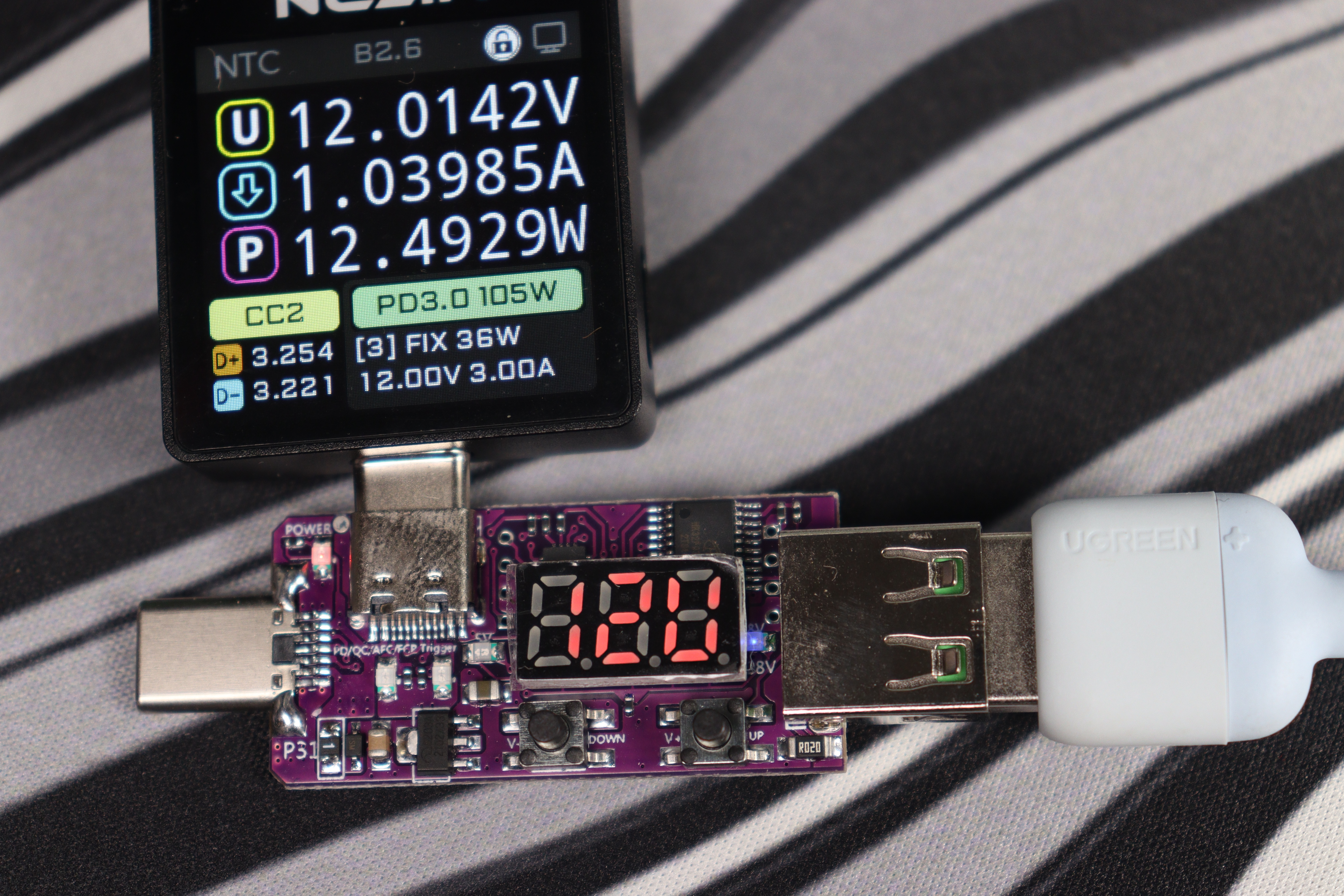

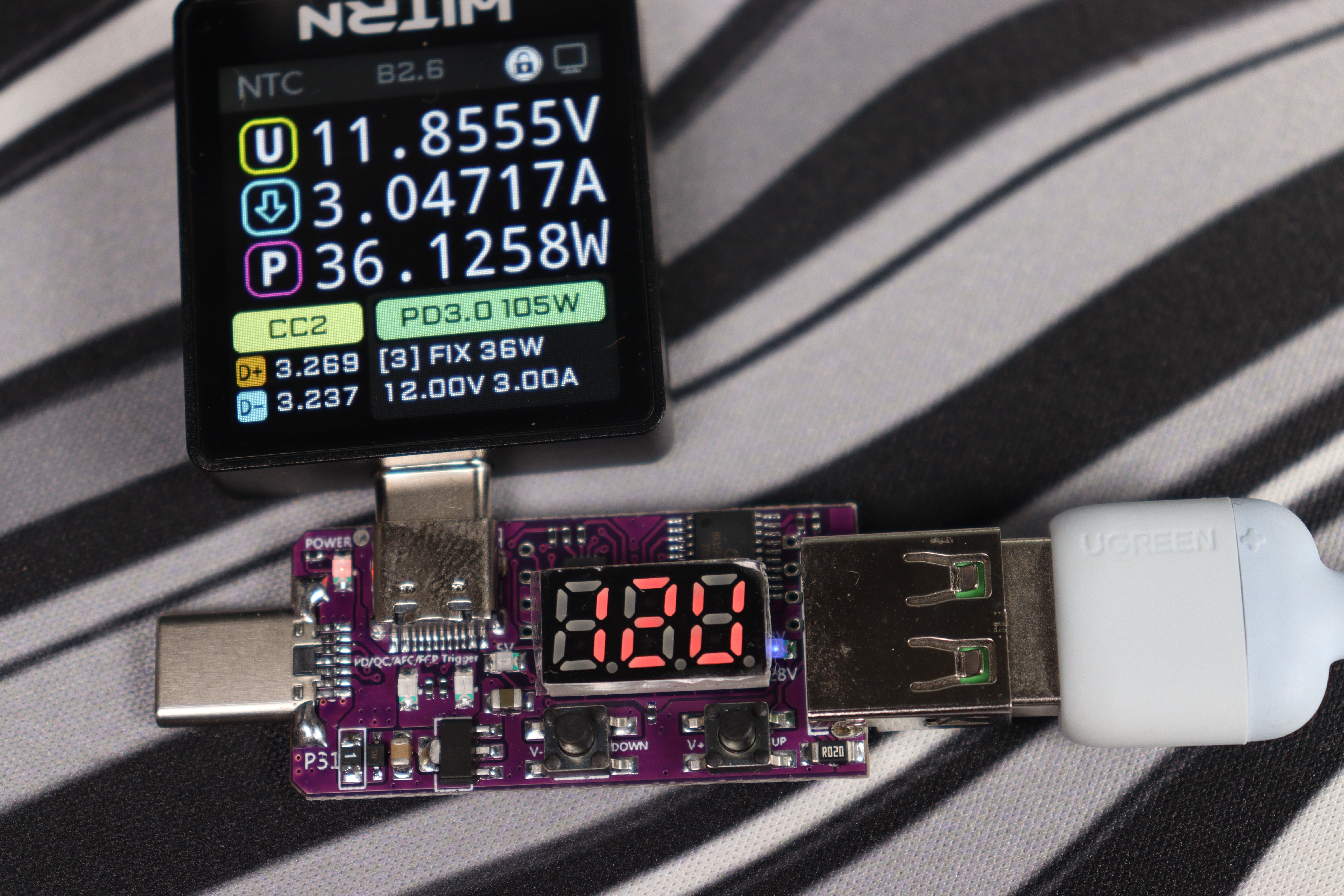

• 12В. Показания на тестере — 12.01В/1.036A и 11.855В/3.046A, на триггере — 12В/1.1А и 12В/2.9А соответственно.

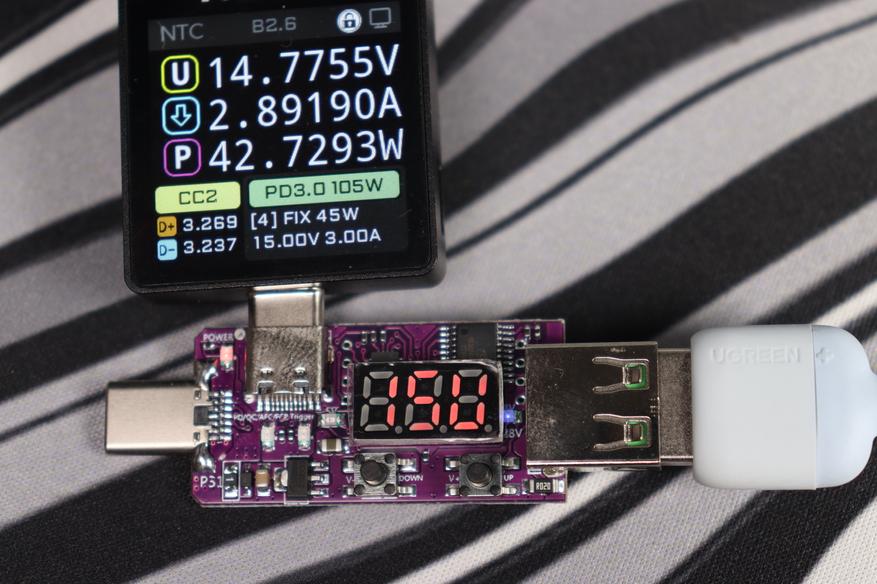

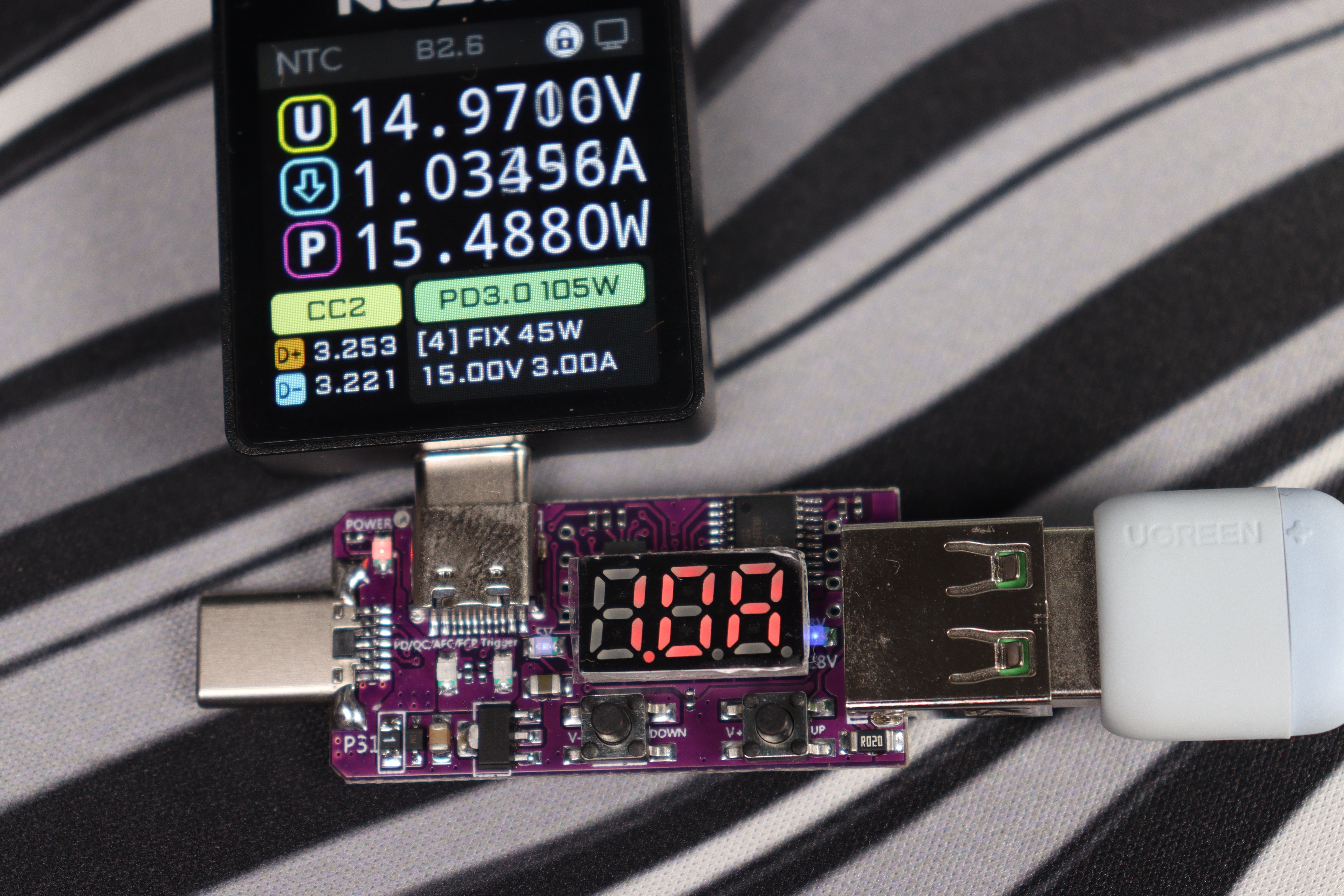

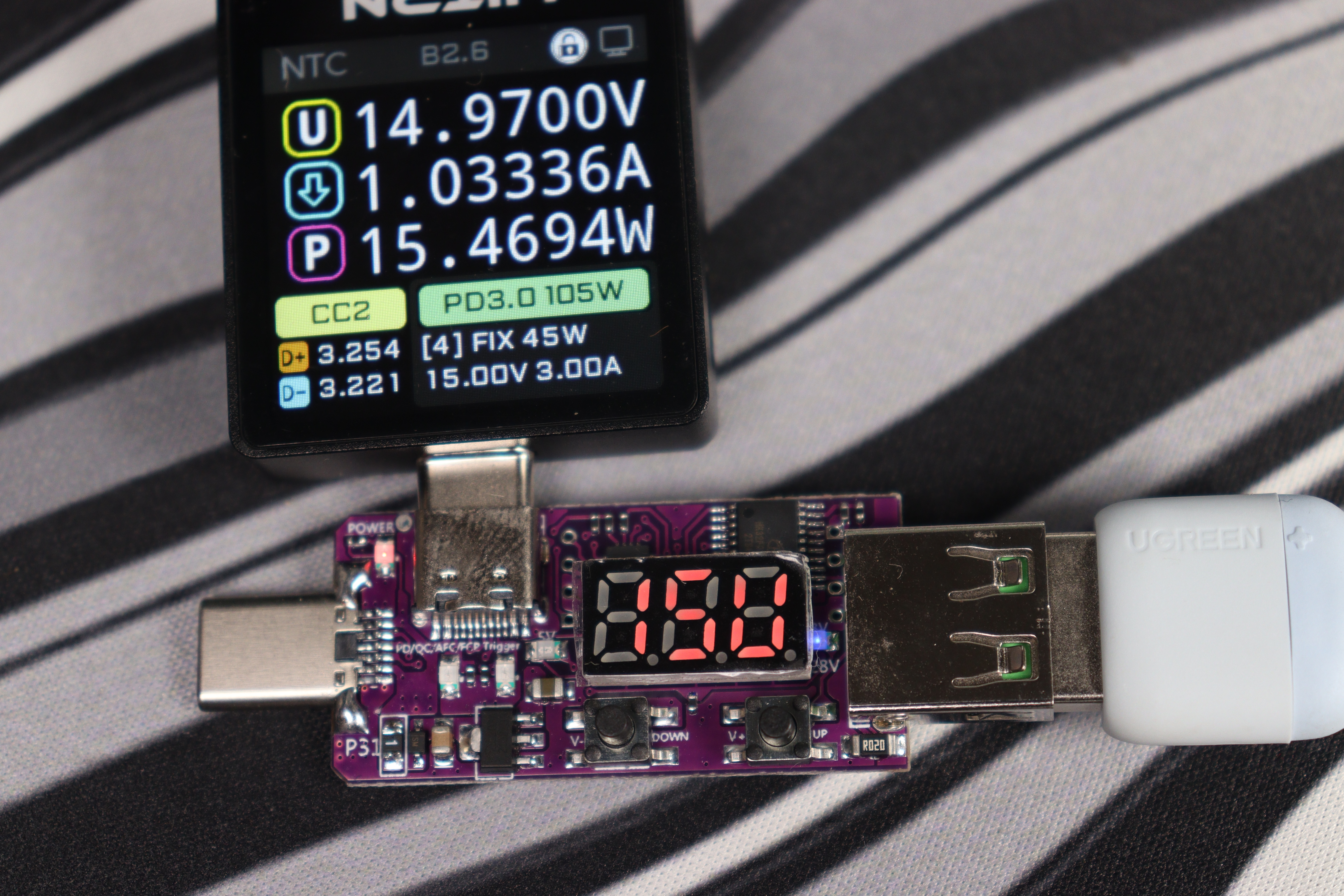

• 15В. Показания на тестере — 14.97В/1.034A и 14.775В/2.89A, на триггере — 15В/1.0А и 15В/2.9А соответственно.

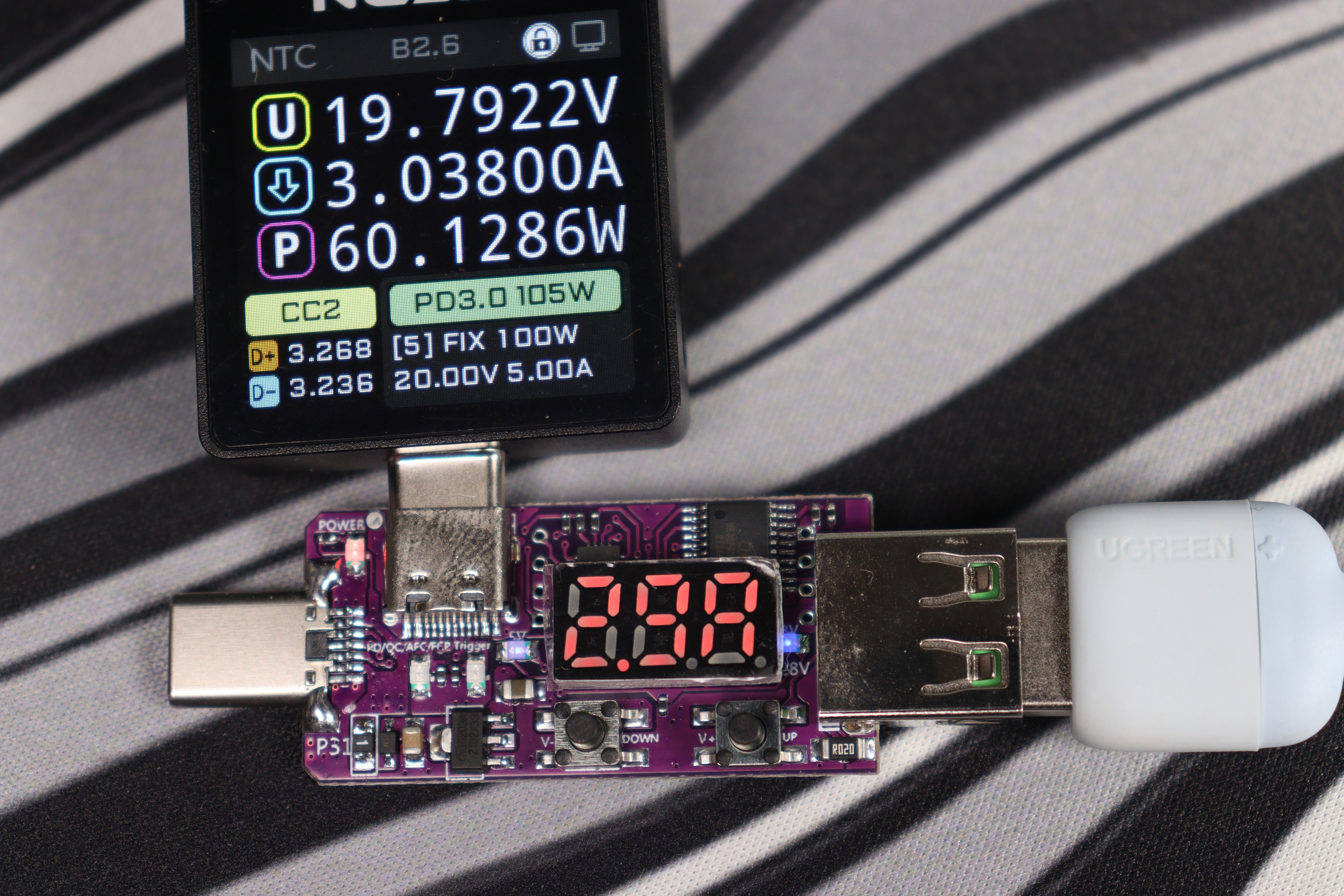

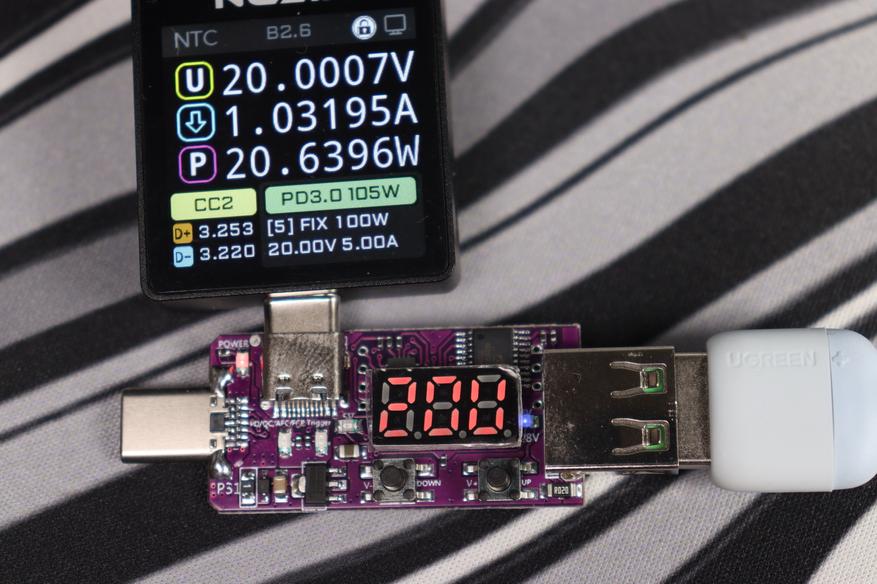

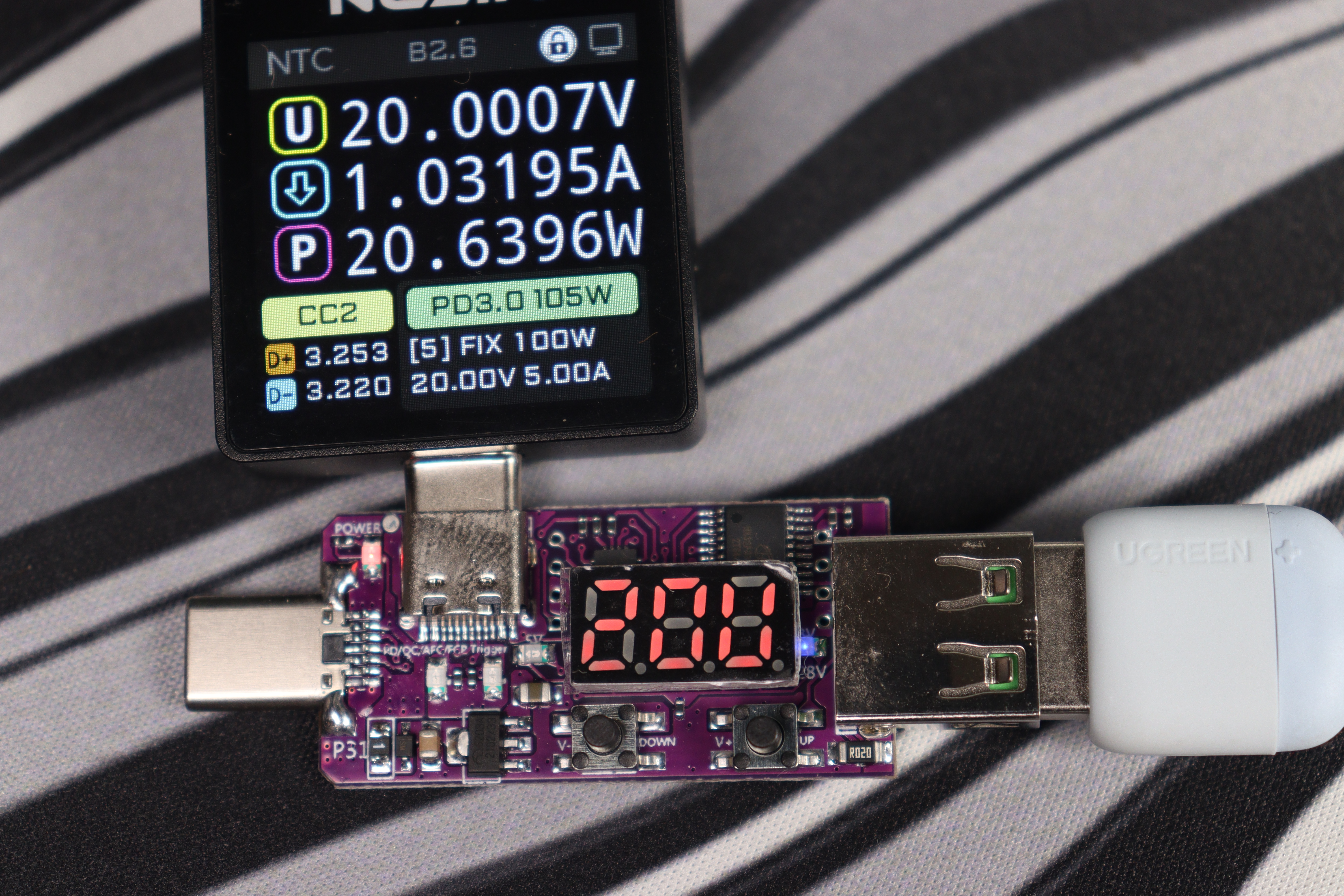

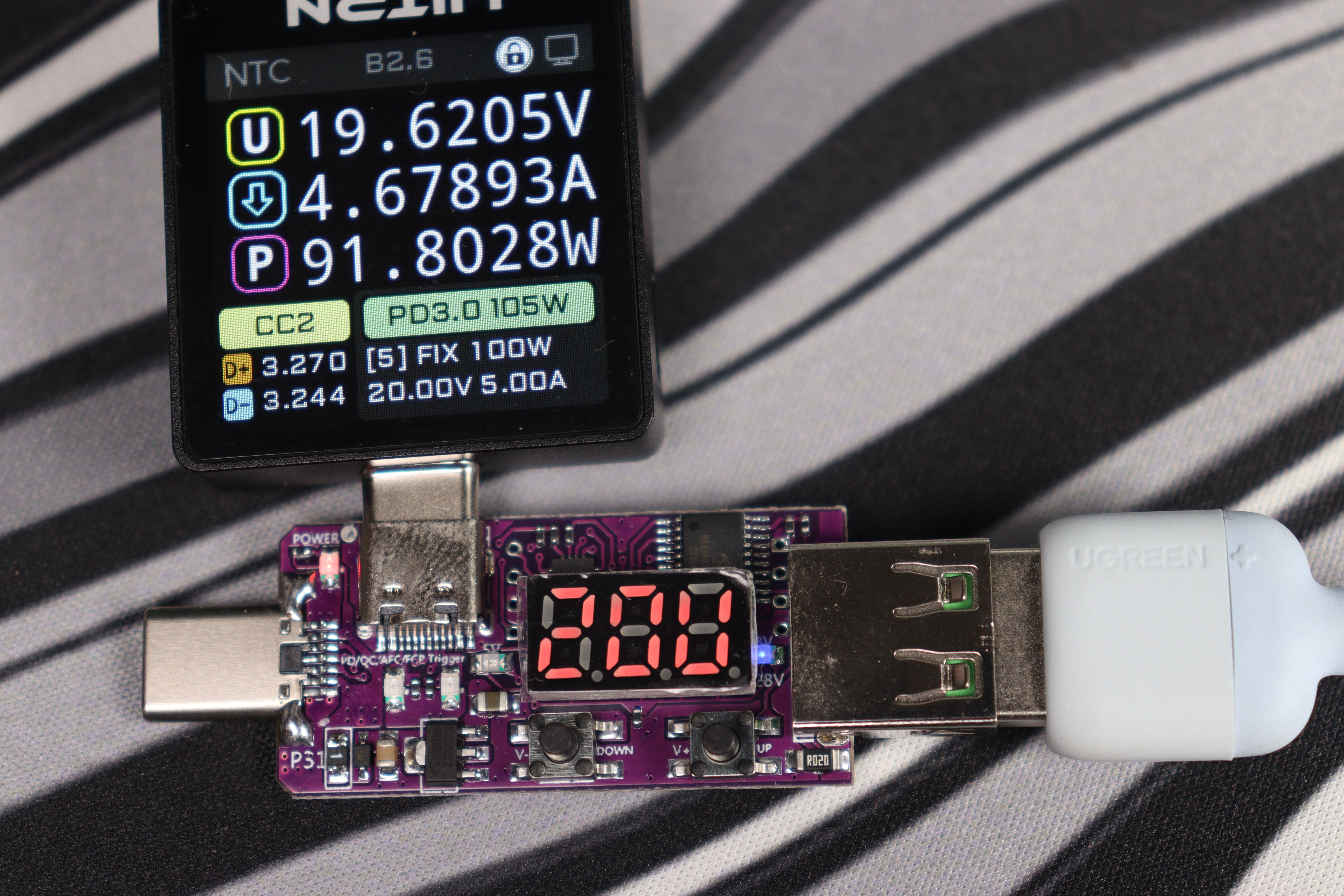

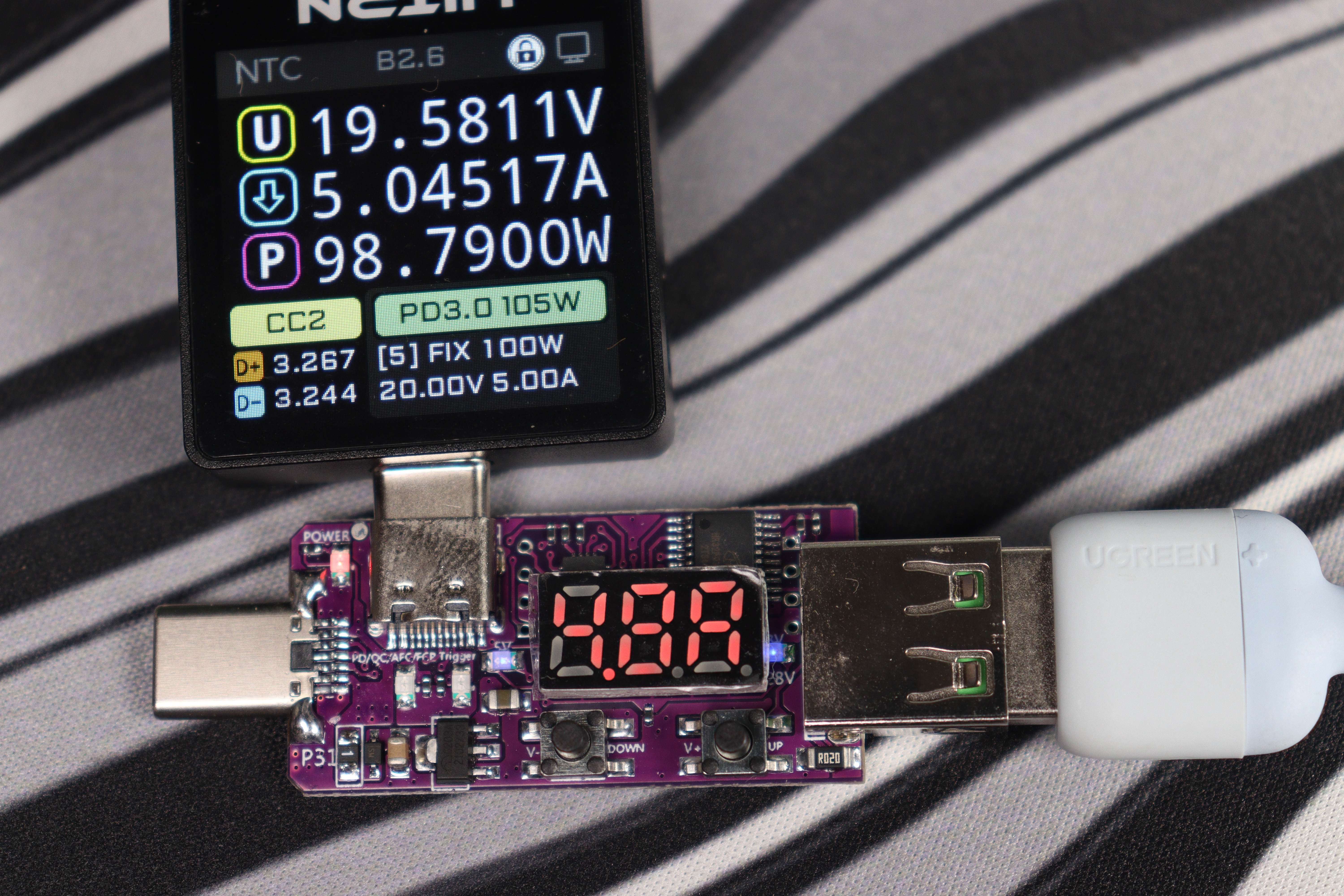

• 20В. Показания на тестере — 20В/1.03A, 19.8В/3.03A и 19.62В/4.678А, на триггере — 20В/1.0А, 20В/2.9А и 20В/4.8А соответственно.

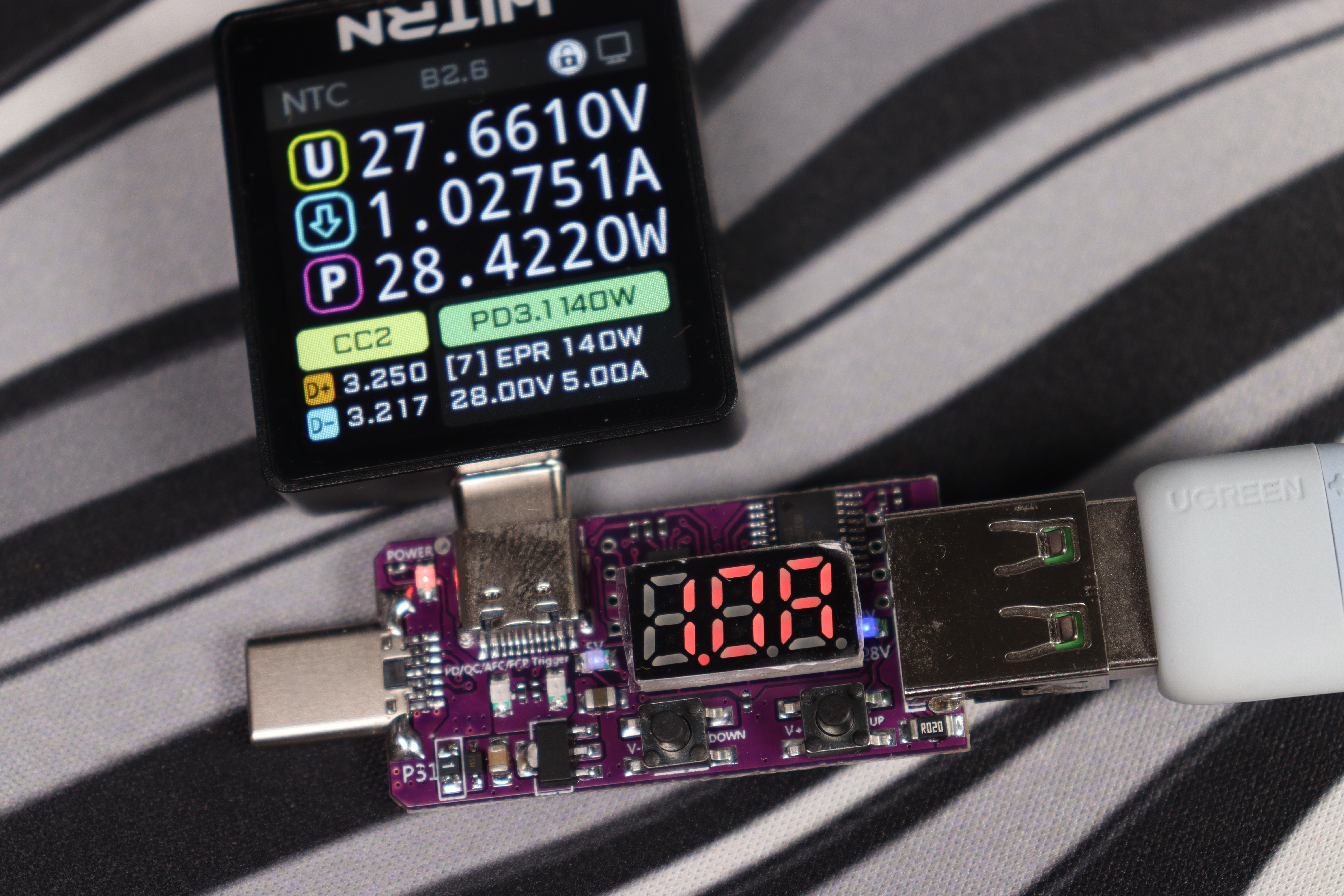

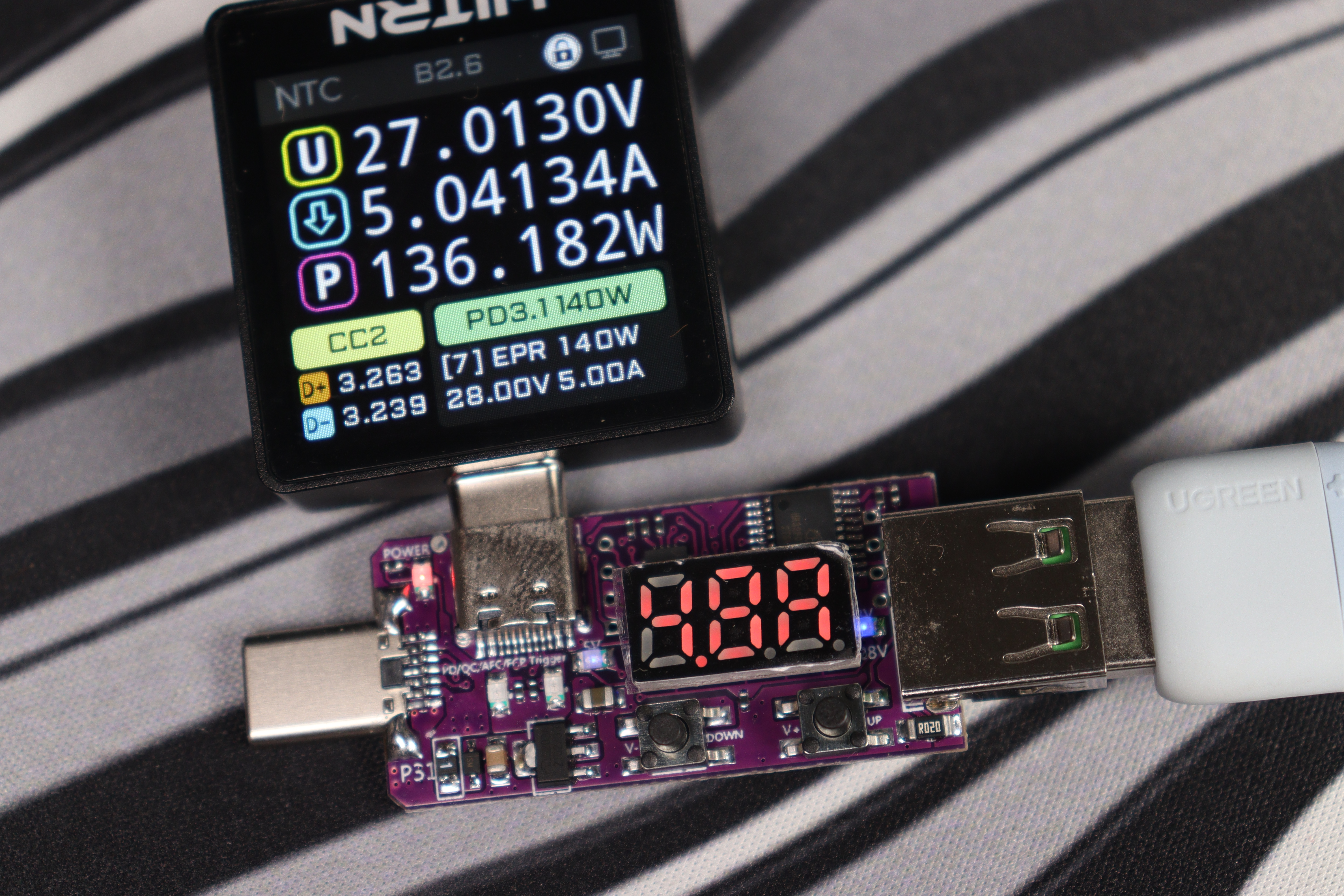

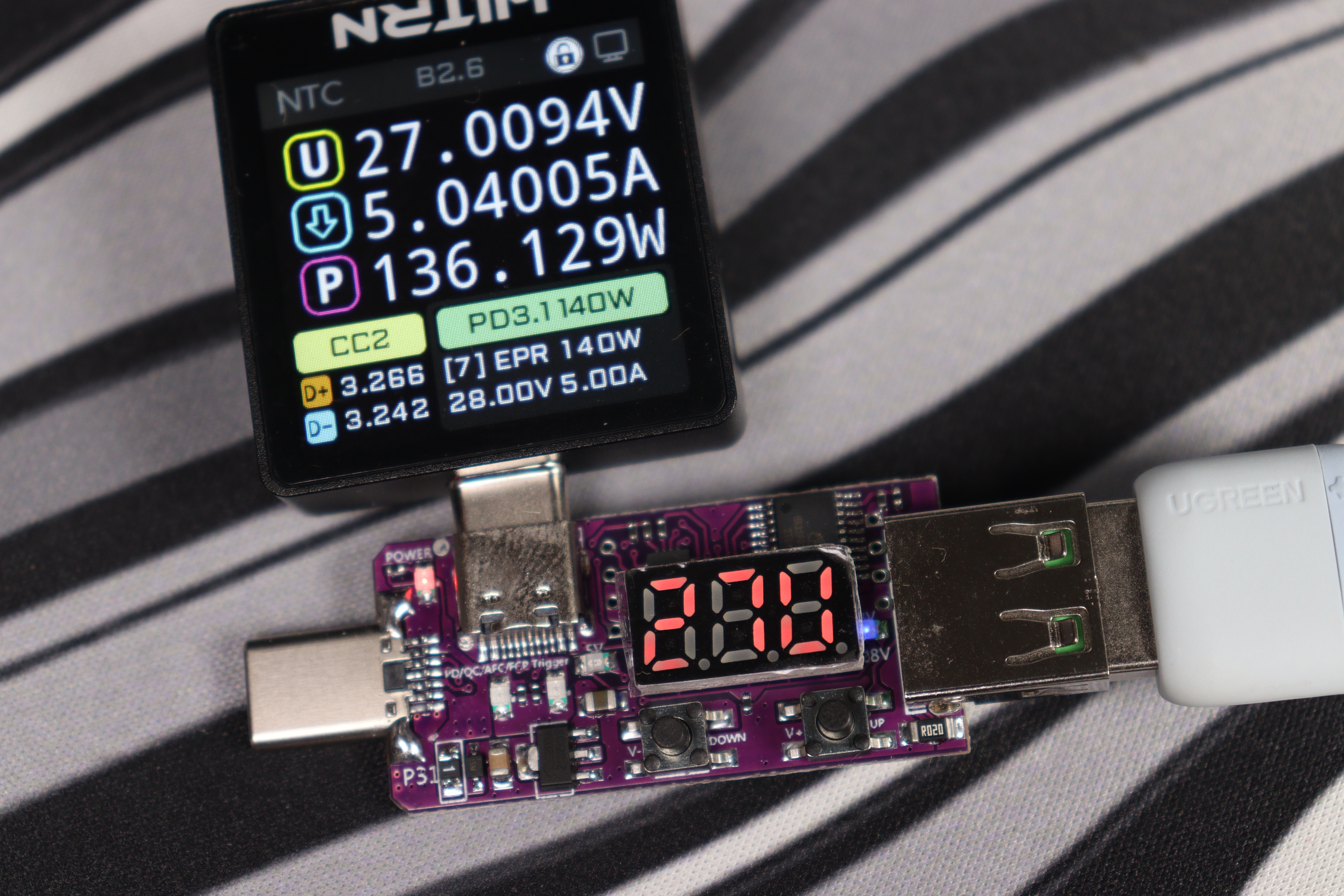

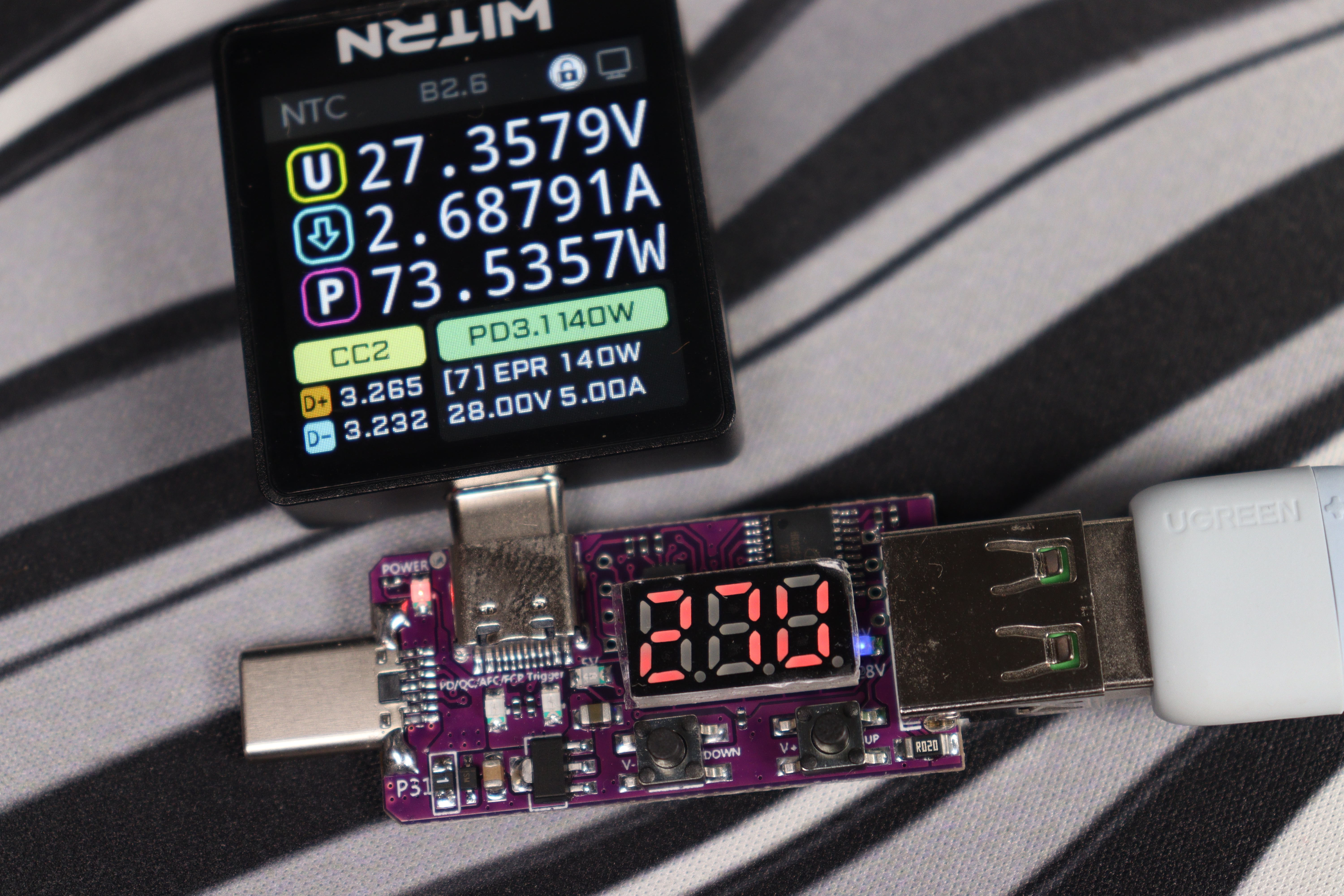

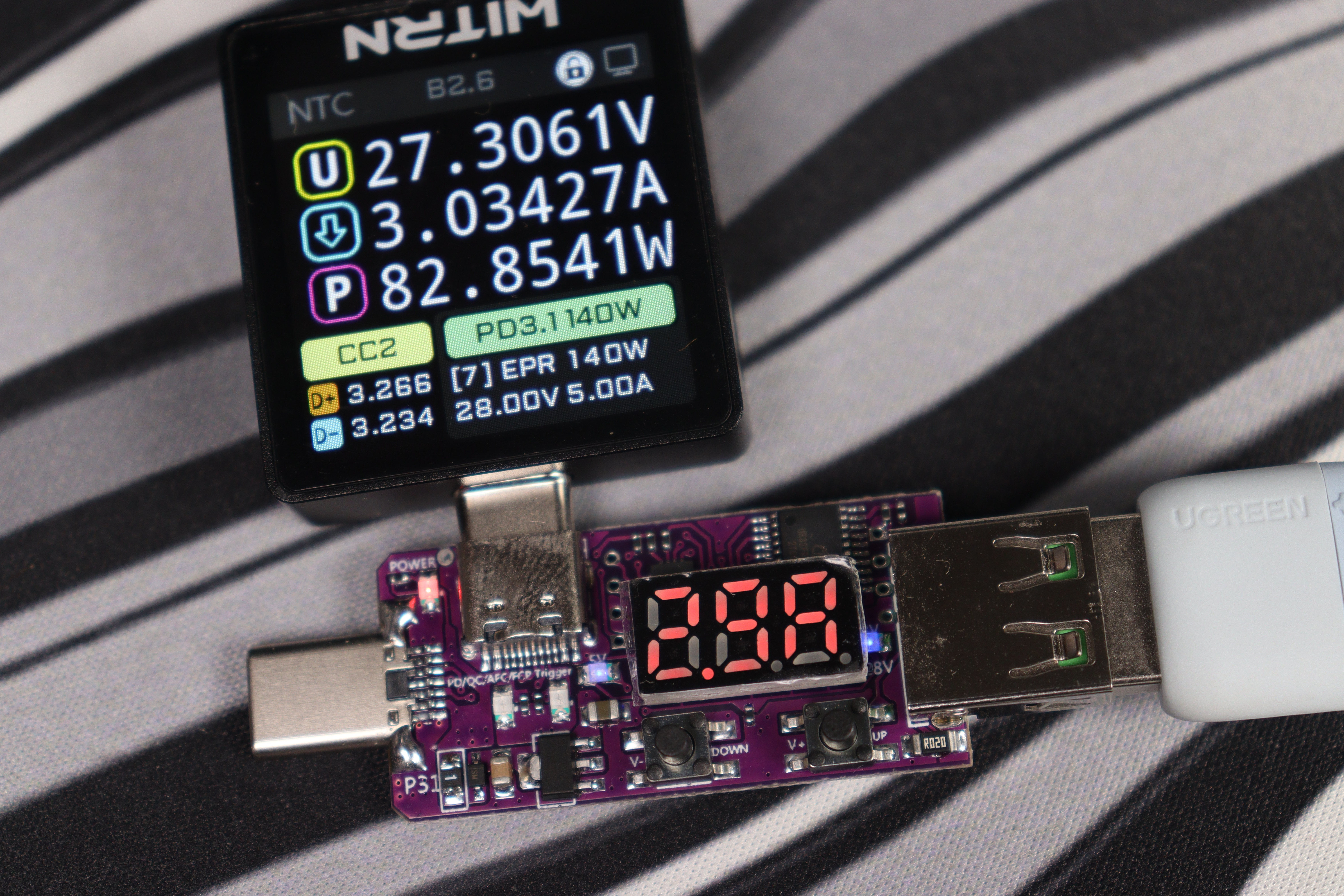

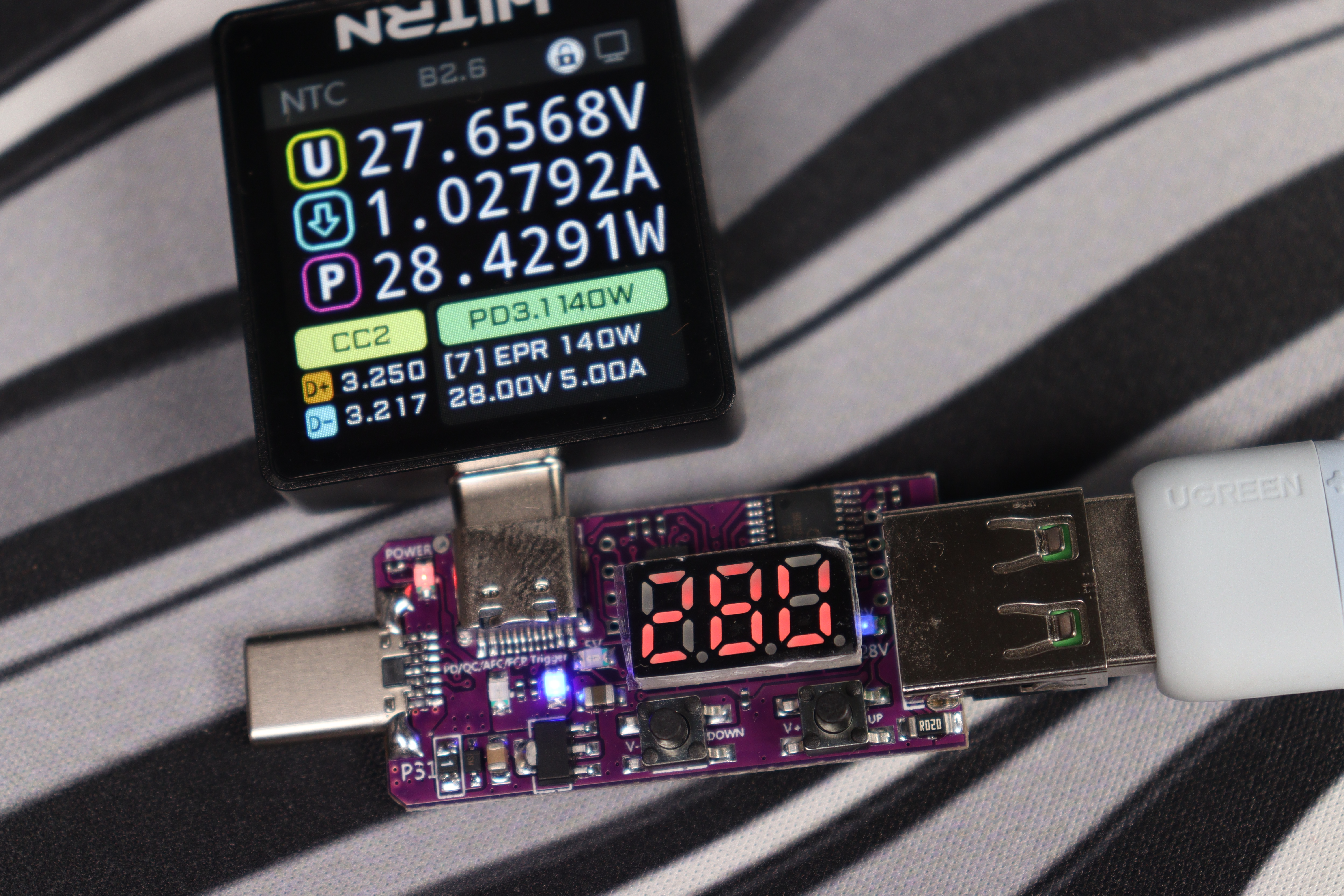

• 28В. Показания на тестере — 27.65В/1.027A, 27.35В/3.03A и 27В/5.04А, на триггере — 28В/1.0А, 27В/2.9А и 27В/4.8А соответственно.

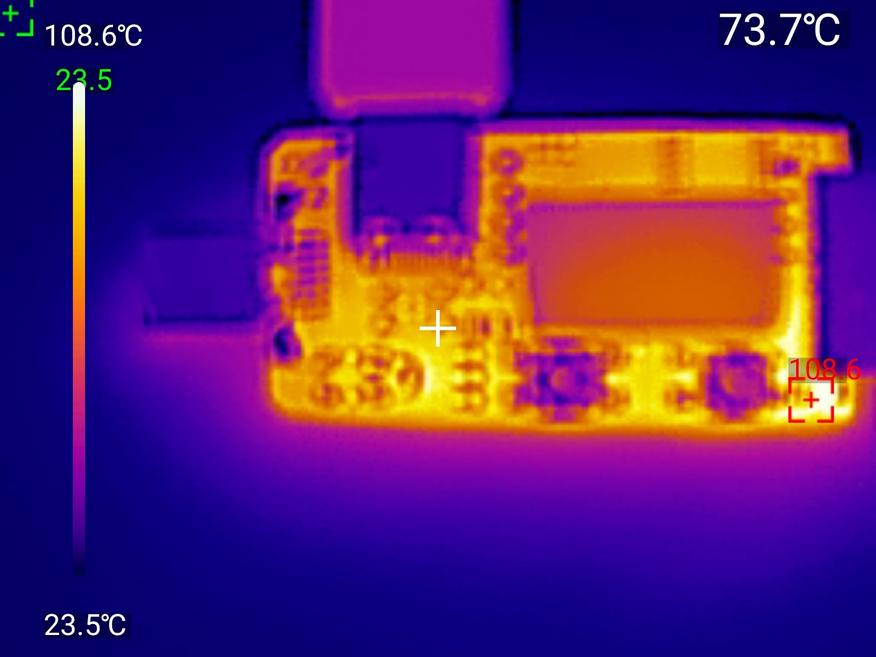

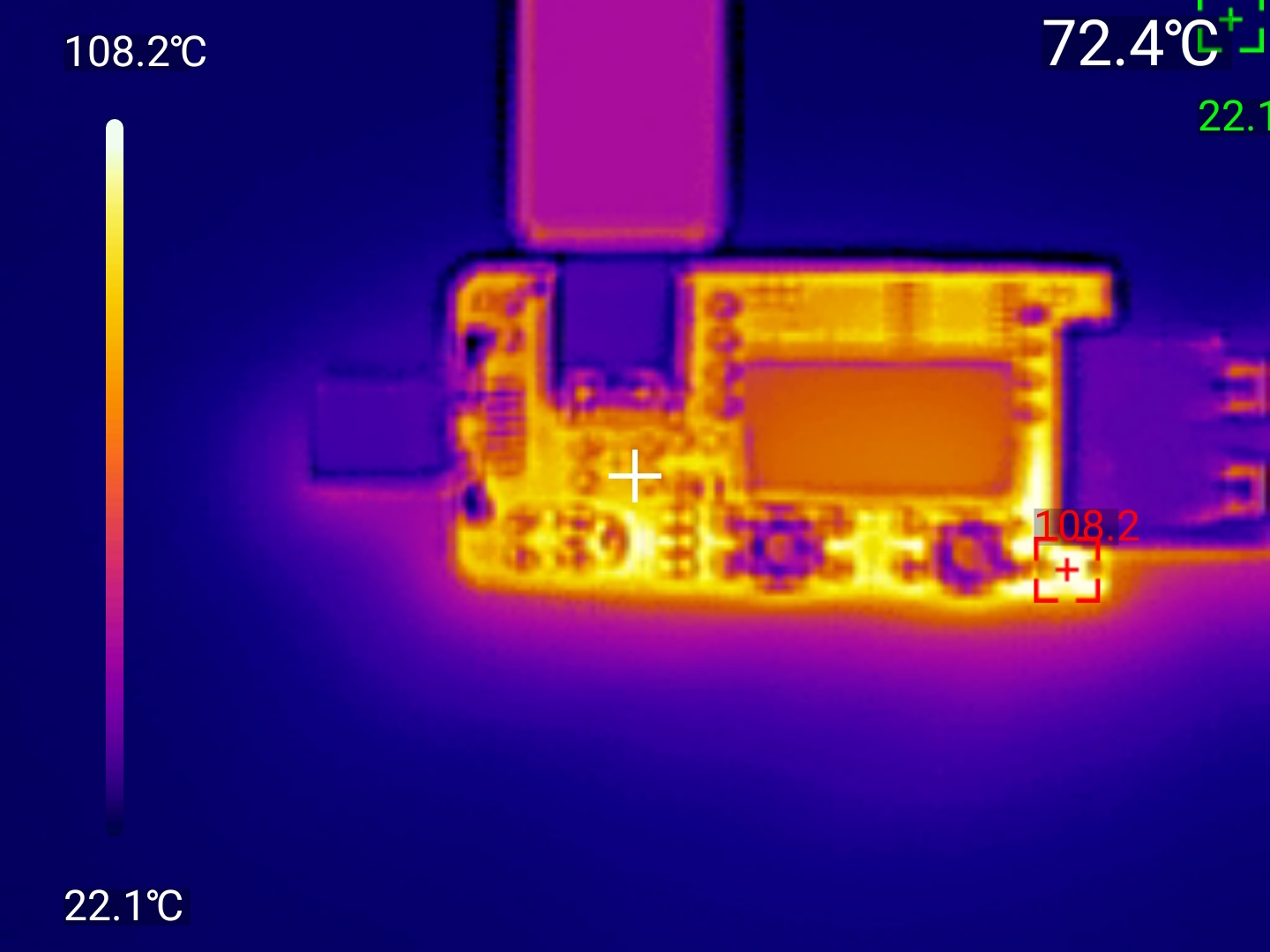

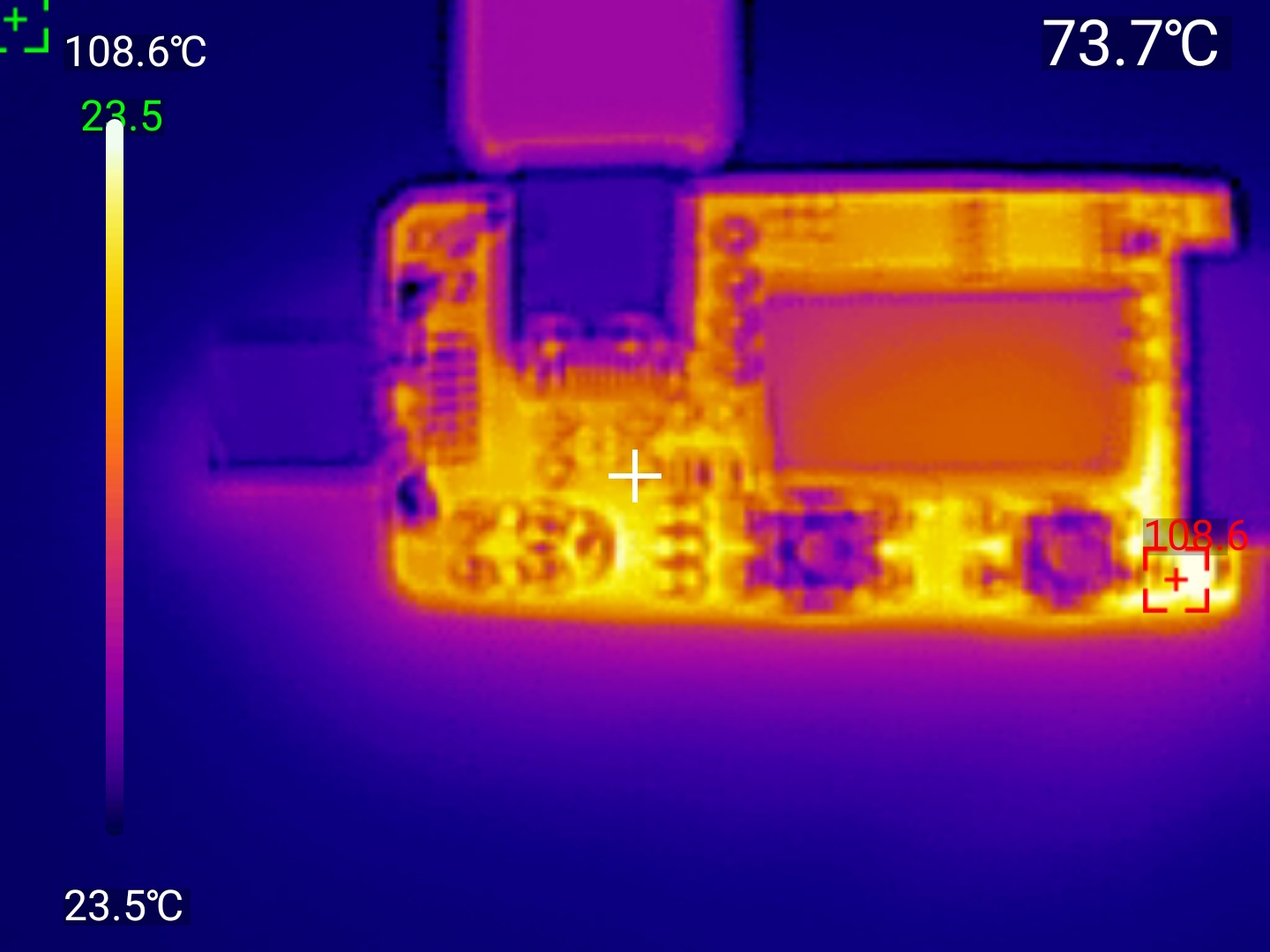

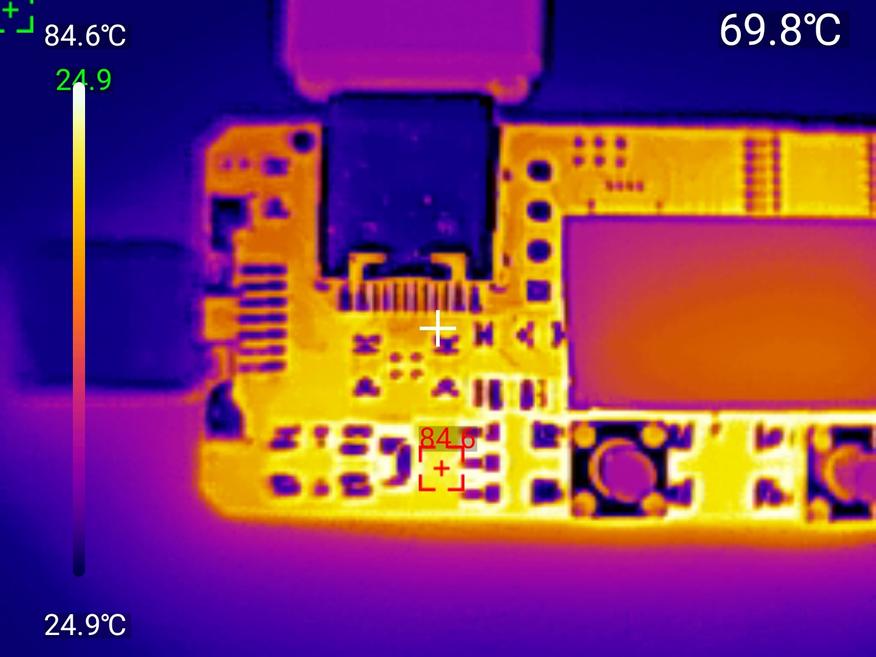

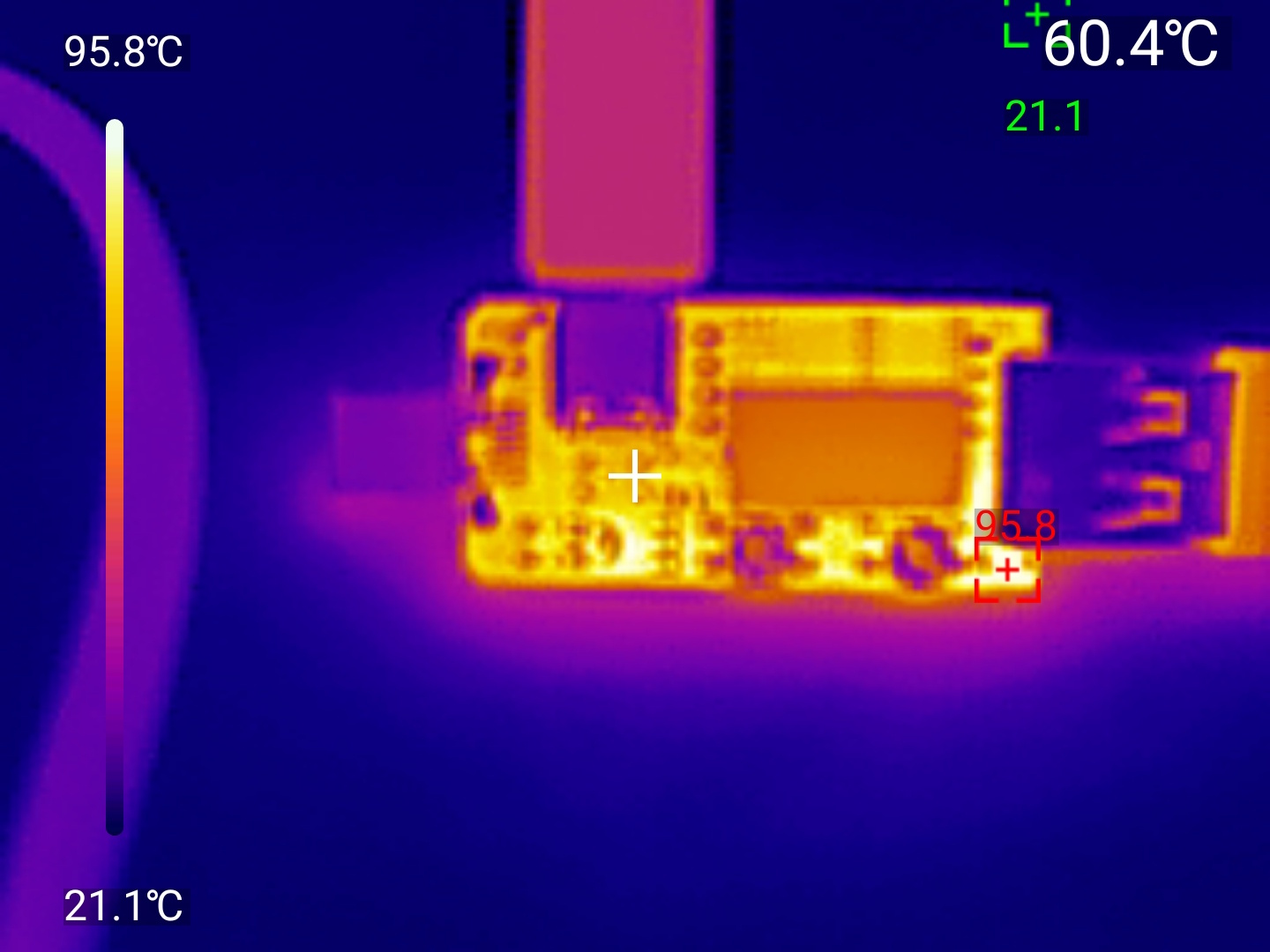

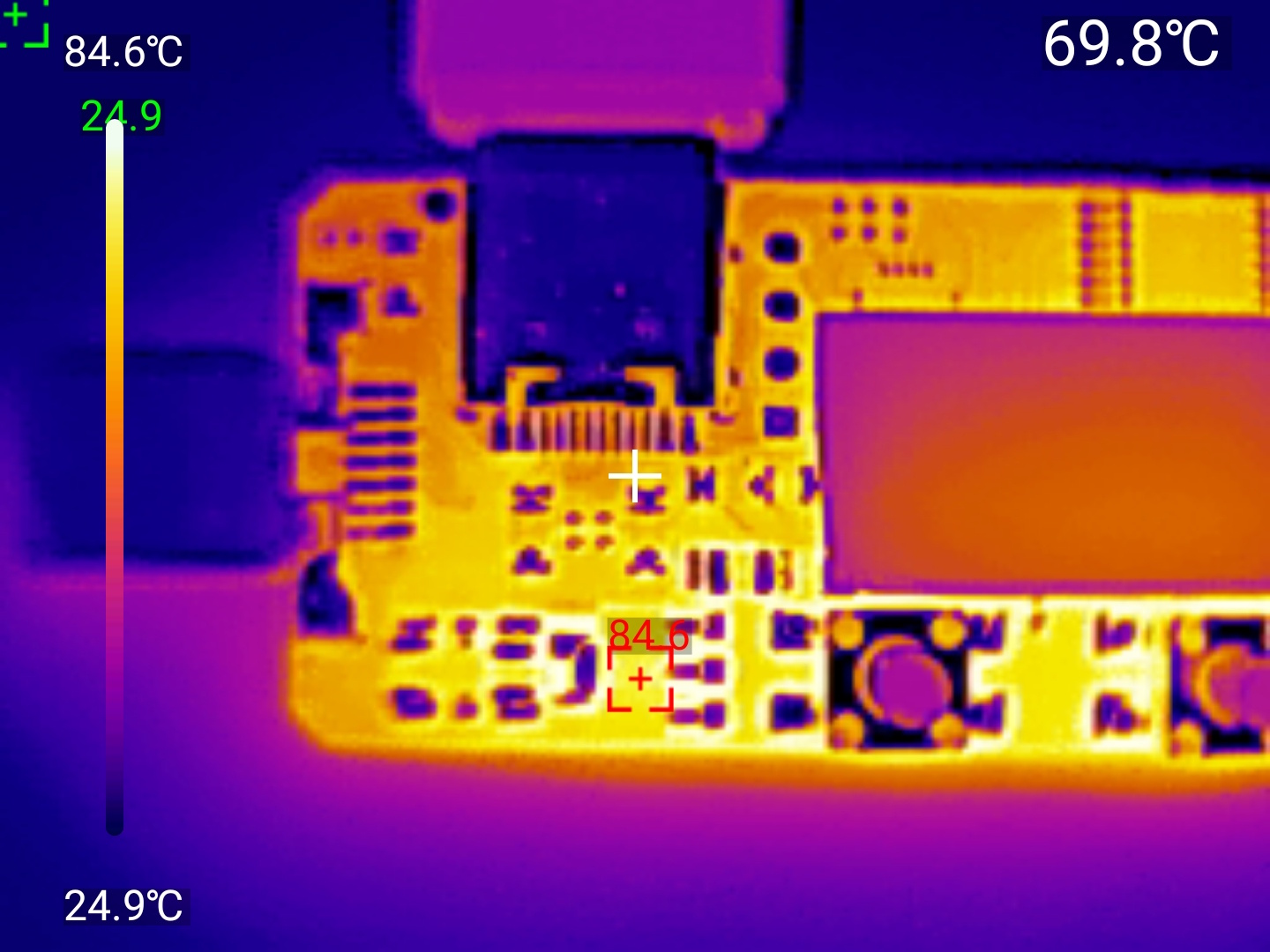

При высоких нагрузках устройство заметно нагревается — более 80 градусах на элементах. Продолжительная работа на максимальных параметрах (28В при токе 5А) требует контроля температуры, защиты по перегреву тут никакой нет, но плата выдерживает более часа максимальной нагрузки.

Заключения

P31 — это эволюционное развитие удачной концепции. Поддержка Power Delivery 3.1, улучшенная конструкция разъема и сохранение простоты использования делают его привлекательным выбором для тех, кому нужны современные возможности без излишней сложности.

Конечно, это не замена полноценному лабораторному источнику питания. Нет программируемых защит, продвинутого мониторинга или возможности точной настройки параметров. Но для своего класса устройств P31 выполняет задачи отлично.

Если вы работаете с современной электроникой, нуждаетесь в универсальном источнике питания для экспериментов или просто хотите иметь под рукой компактное решение для нестандартных задач — P31 заслуживает внимания. Главное правильно понимать его возможности и не ждать от него того, на что он не рассчитан.
