Обзор Power Delivery триггера P30: превращаем любую USB-C зарядку в универсальный блок питания

Когда в очередной раз сталкиваешься с проблемой несовместимости напряжений в мире USB-C, понимаешь, что стандартизация — это хорошо, а вот реальная жизнь часто подкидывает сюрпризы. Вроде бы все используют один разъем, а напряжения нужны разные. Именно для таких моментов и создан Power Delivery Триггер P30 — крошечное устройство, которое умеет «договариваться» с зарядками и выпрашивать у них именно то напряжение, которое необходимо

Комплект поставки

Учитывая стоимость устройства ничего удивительного в крайне скромного пакетика с застежкой нет.

Внешний облик устройства

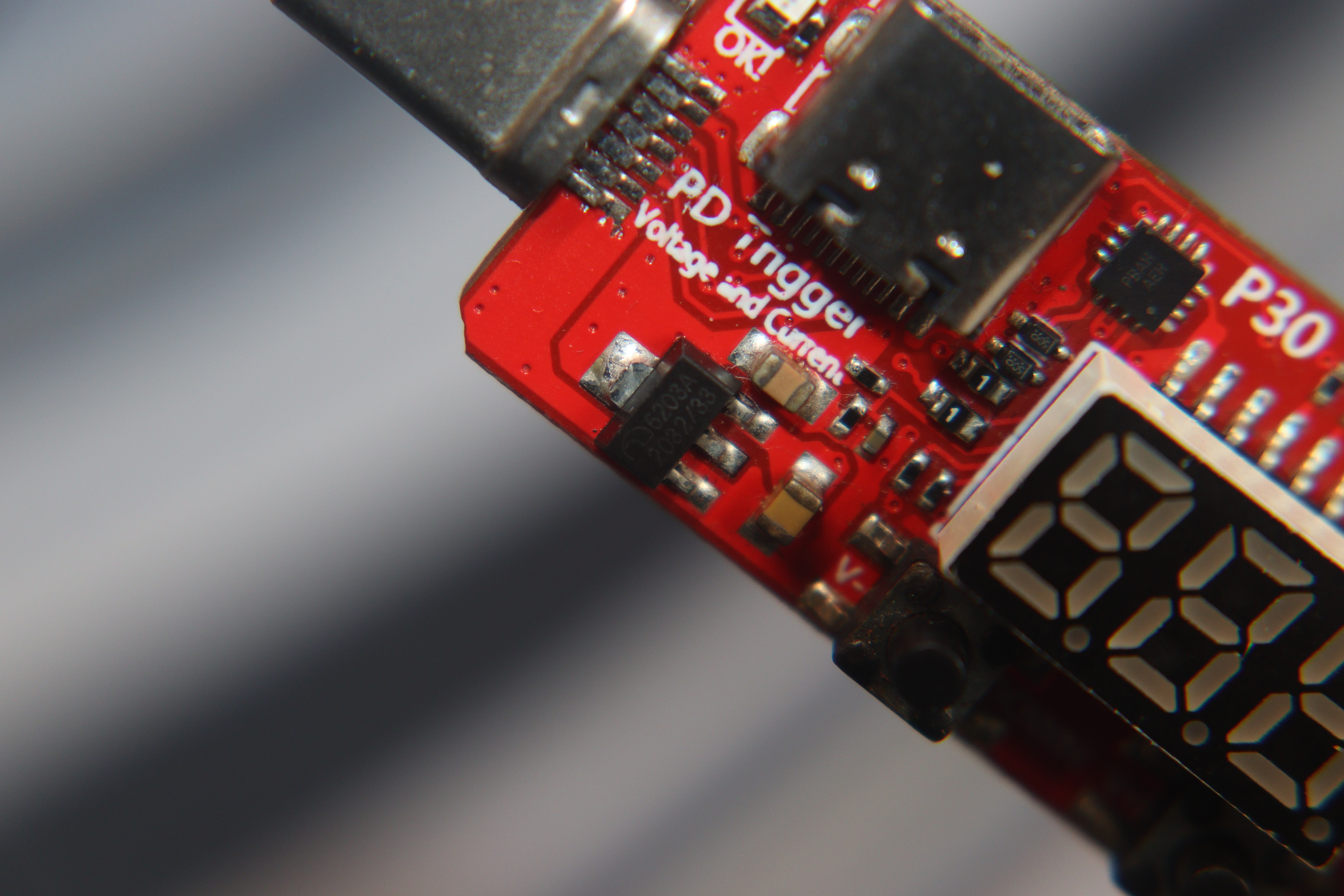

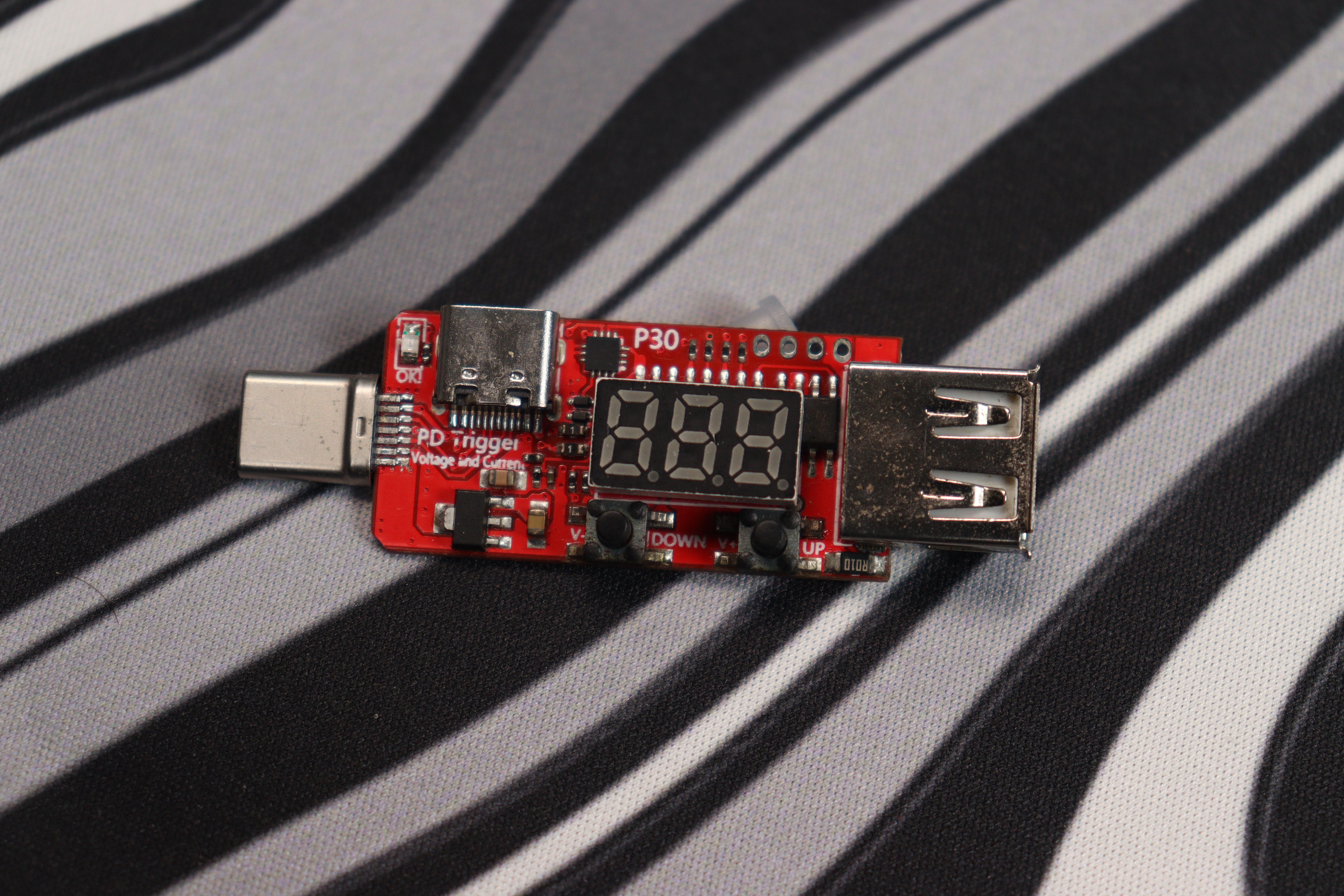

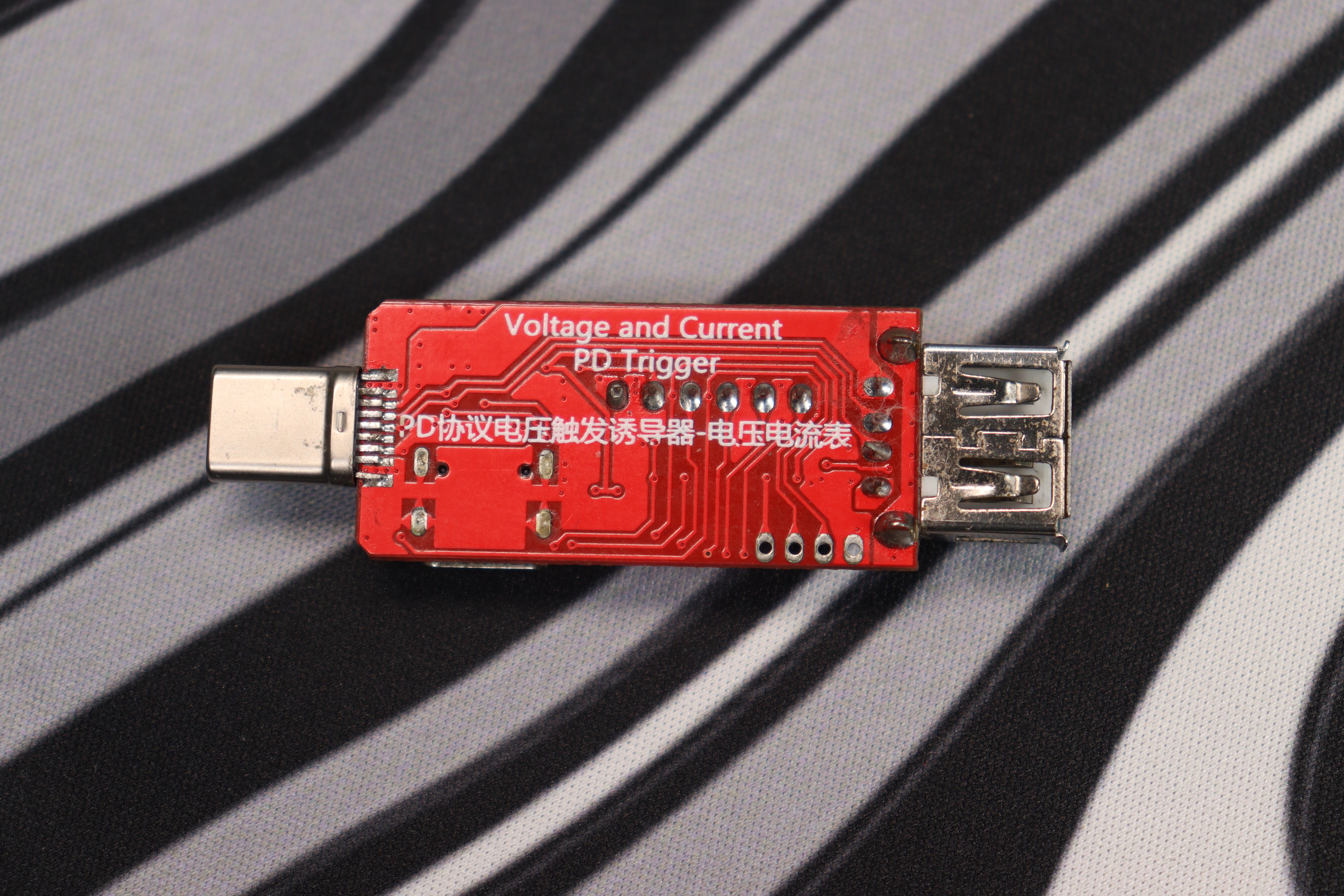

Первое впечатление от P30 довольно утилитарное. Красная печатная плата размером с большую монету, на которой уместились USB-C вход, USB-A выход, маленький семисегментный индикатор и пара кнопок. Качество сборки вполне приличное, все элементы сидят крепко, пайка аккуратная. Понятно, что дизайнеры тут не старались, зато инженеры сделали свое дело. Из дополнительных нюансов хотелось бы дополнительное укрепление Type-C порта слоем припоя, как это реализовано в старших версия.

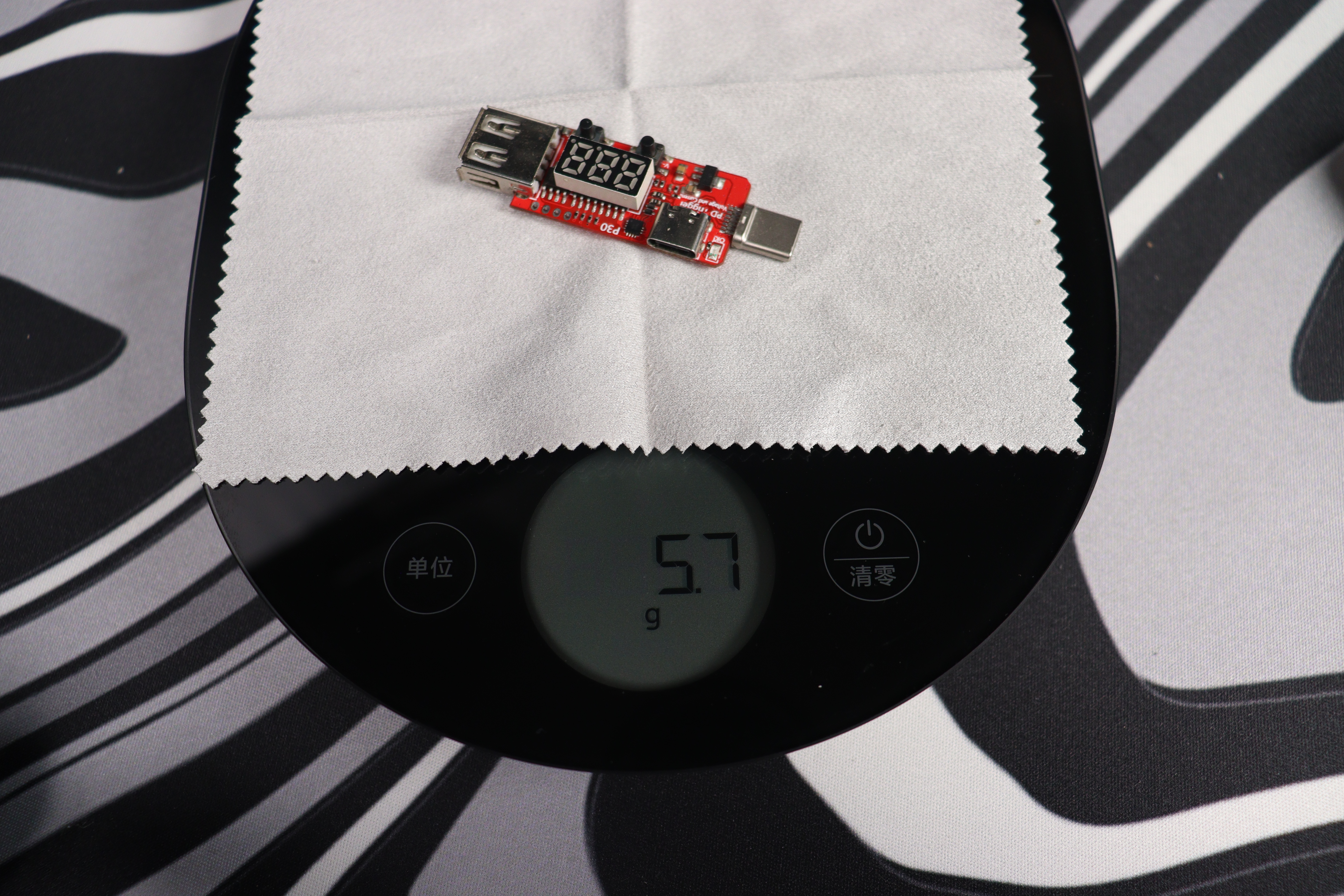

Размеры скромные — самой платы, без учета Type-C и USB-A — 38.5х18.5х8 мм. Масса — грамм.

Тестирование устройства

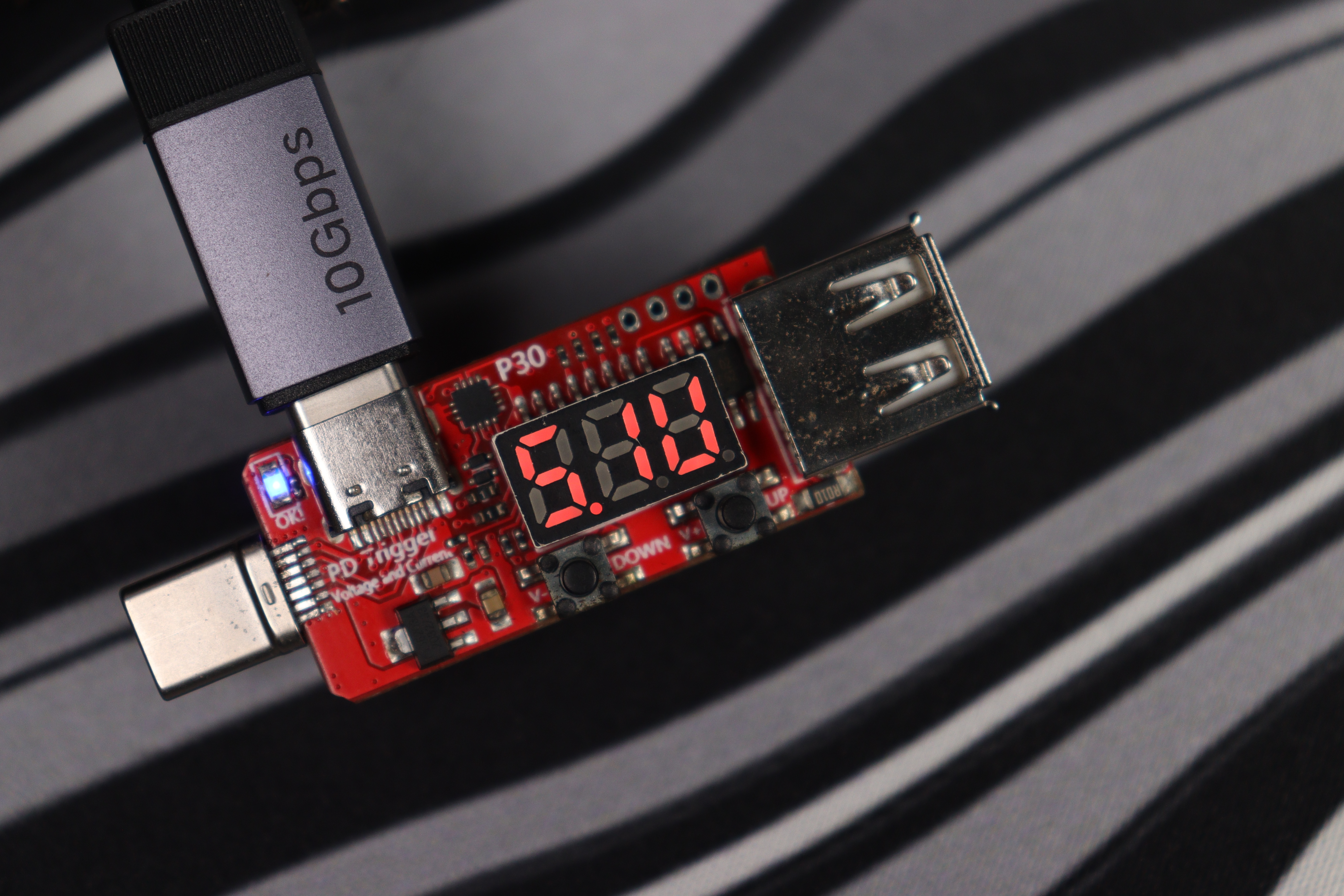

Суть работы P30 проста как три копейки. Подключаешь его к любой USB-C зарядке, либо через кабель Type-C — Type-C, которые поддерживает Power Delivery, и начинаешь выбирать нужное напряжение кнопками. Устройство умеет выпрашивать 5, 9, 12, 15 и 20 вольт, в зависимости от того, что может дать конкретная зарядка. Трехзначный дисплей показывает напряжение и ток, которое вы пытаетесь получить, либо то, что реально выдается на выходе.

Управление настолько простое, что разберется даже ребенок. Одной кнопкой листаешь понижаешь напряжение, другой — увеличиваешь. Никаких меню, настроек или программирования. Воткнул, выбрал, получил результат. Иногда такая простота дороже любых наворотов. Из доступных режимов — 5/9/12/15/20В. Это младшая версия, которая ограничена 20В, что характеризует Power Delivery 3.0

В реальной жизни P30 оказывается на удивление полезной штукой. Нужно запитать самодельное устройство, или например, роутер на 12 вольт, а под рукой только USB-C зарядка от ноутбука? Пожалуйста. Хочется протестировать какую-то железку, а родного блока питания нет? P30 спасет ситуацию. Путешествуешь и не хочется тащить кучу разных зарядок? Один мощный USB-C адаптер плюс триггер решат большинство проблем.

Особенно ценят такие устройства радиолюбители и те, кто занимается ремонтом техники. Когда нужно быстро получить нестандартное напряжение для тестов или временного питания, P30 становится настоящей палочкой-выручалочкой. Да и размеры позволяют встроить его практически в любой самодельный проект.

Конечно, есть и подводные камни. P30 может запросить только то, что умеет давать ваша зарядка. Если у нее нет профиля на 20 вольт, то никакие танцы с бубном не помогут. По току тоже есть ограничения — все зависит от возможностей источника питания и самого триггера. Для по-настоящему мощных устройств этого может не хватить.

Еще один момент — время согласования. При переключении напряжений проходит приблизительно 2-3 секунды, пока триггер договаривается с зарядкой. Для большинства применений это не критично, но если нужно быстрое переключение, стоит это учитывать.

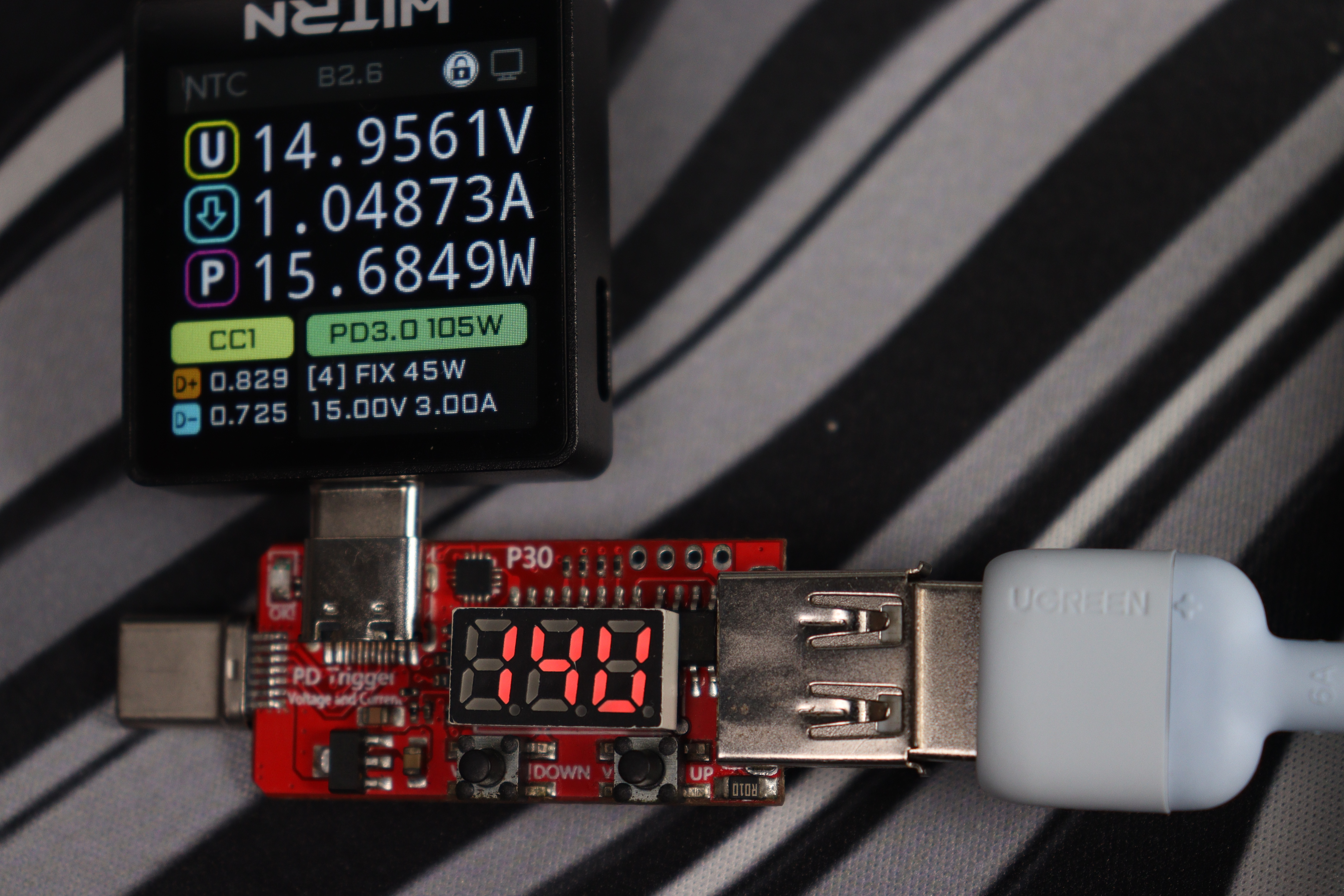

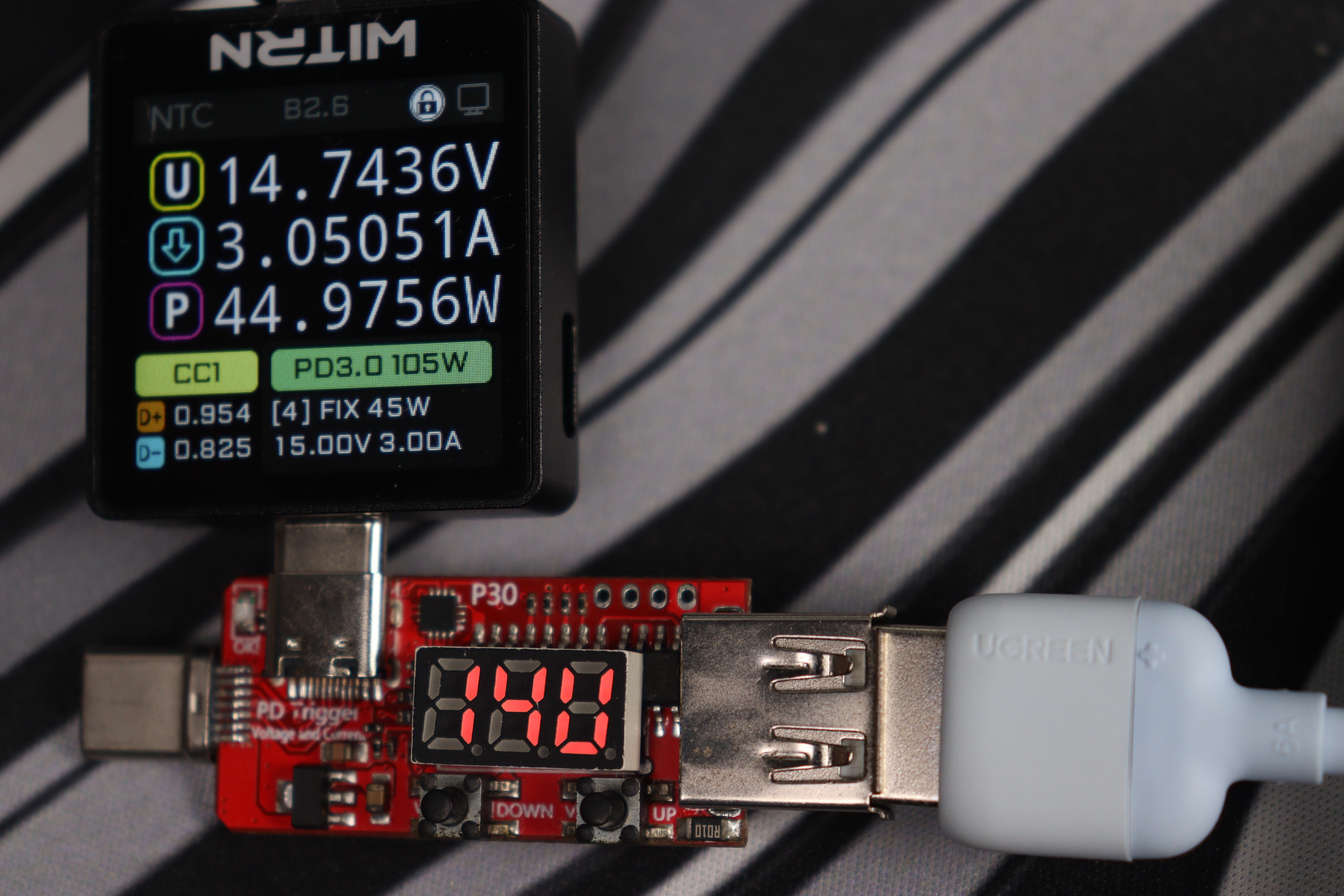

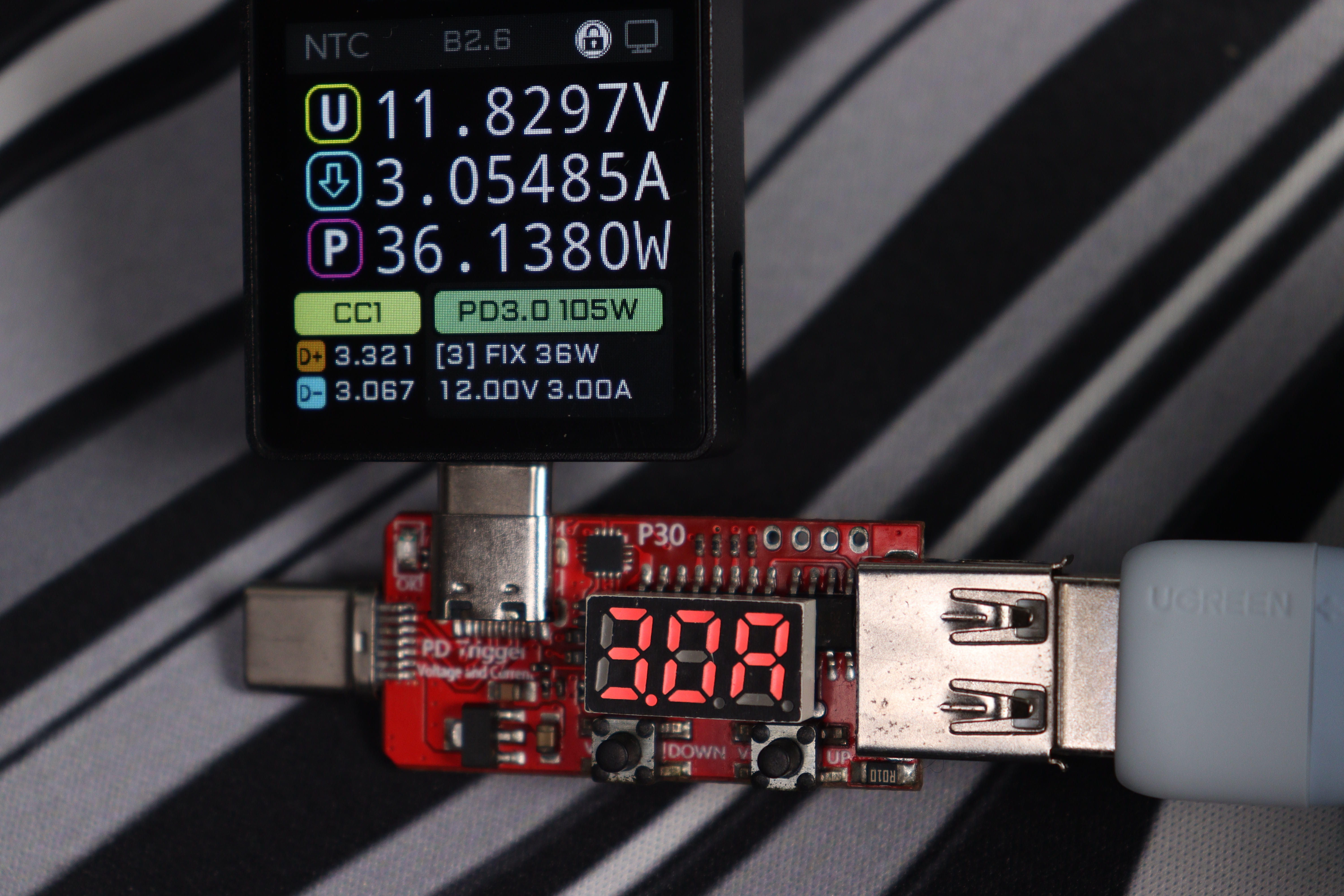

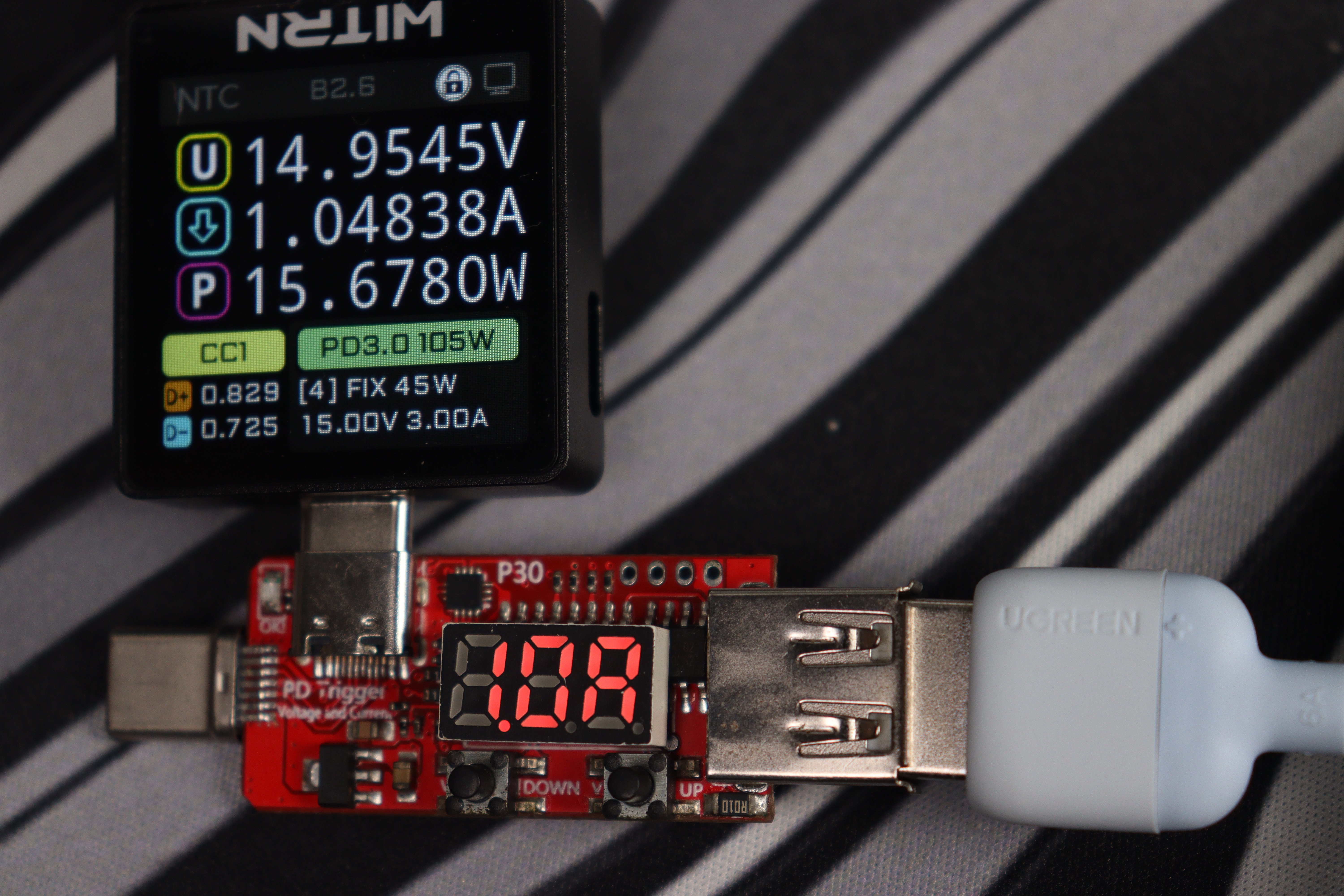

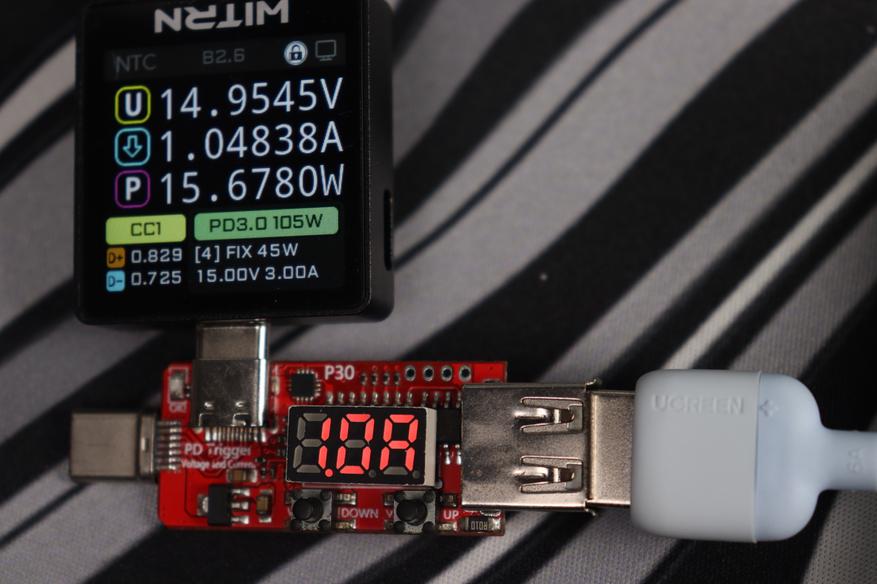

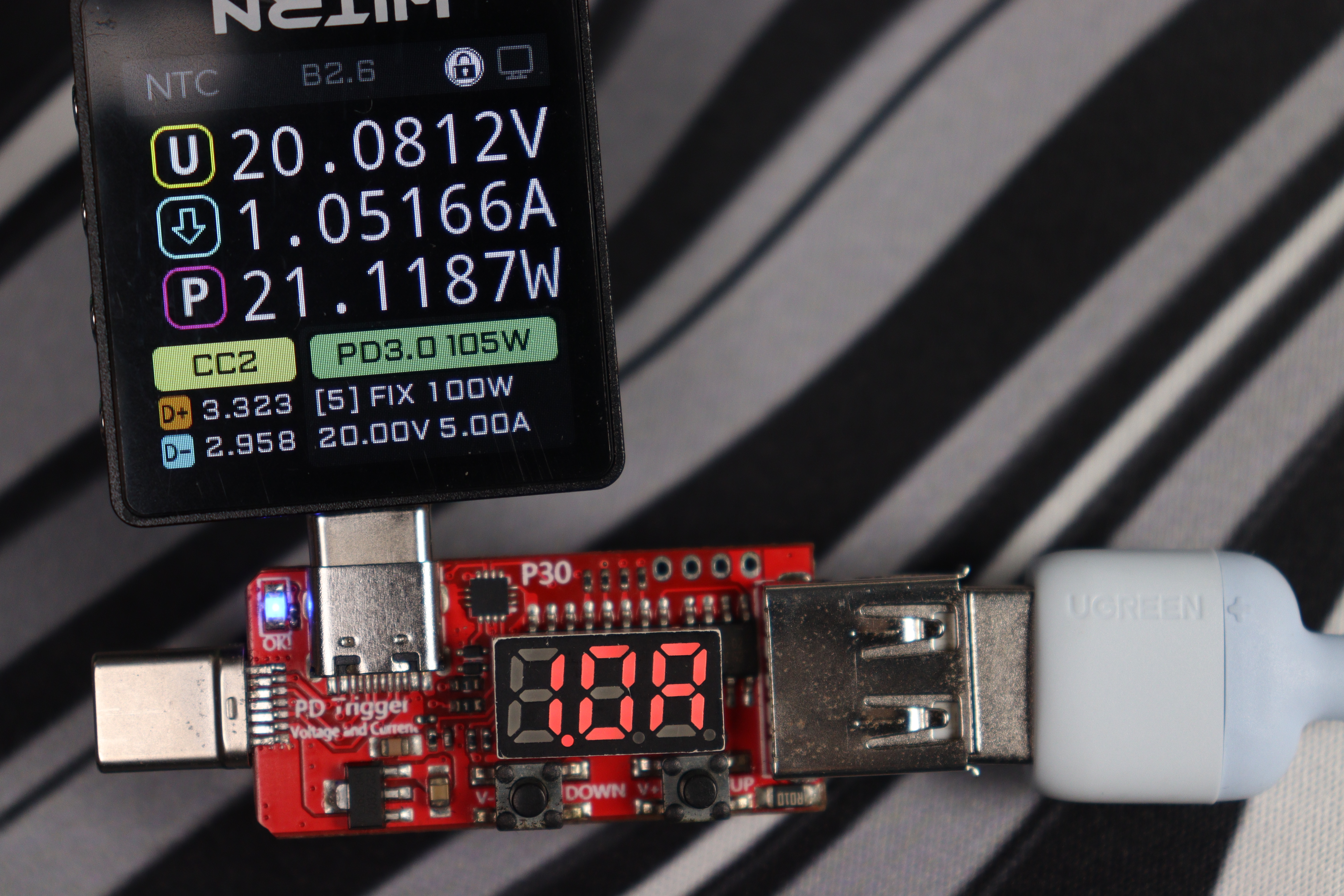

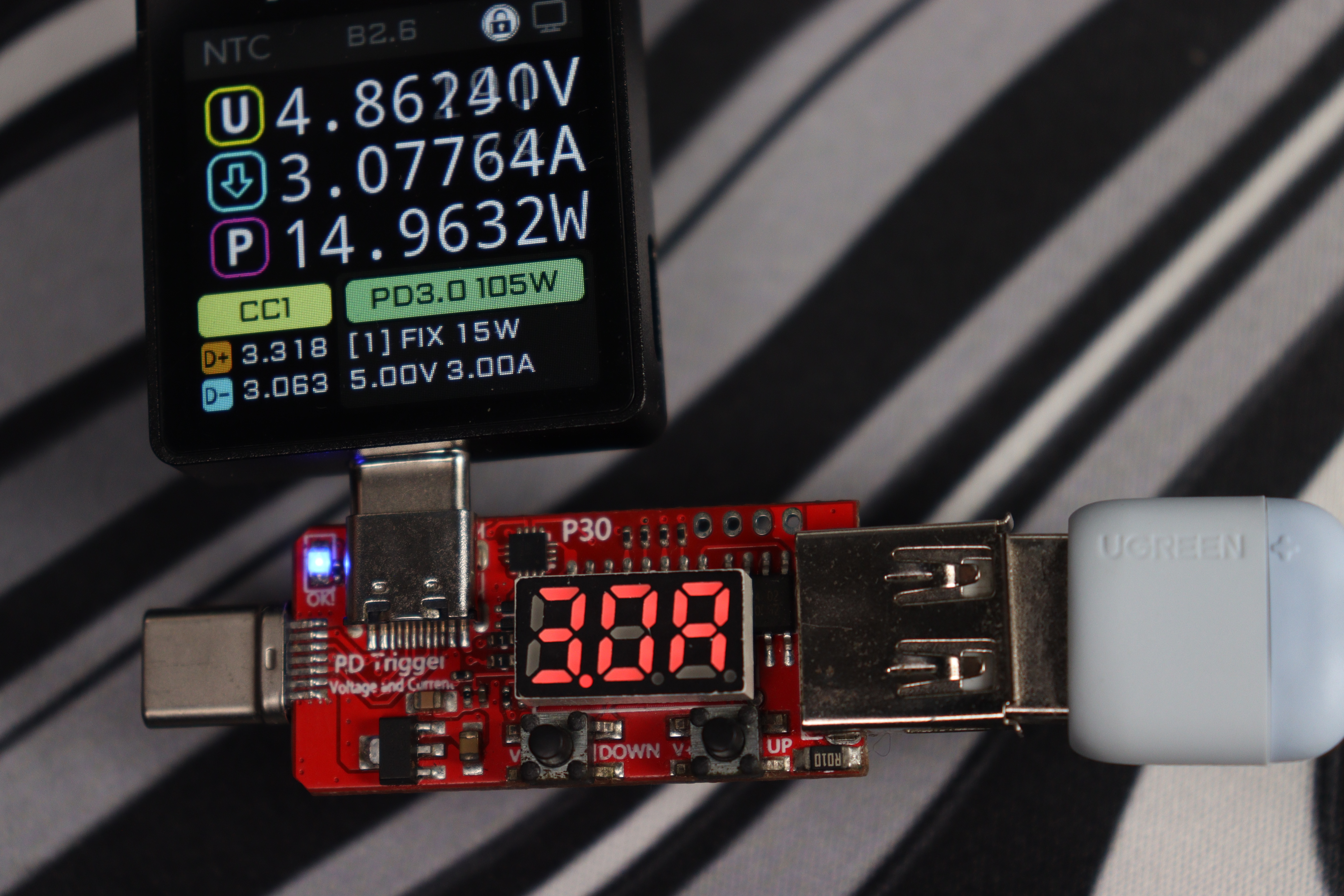

Дополнительно следует проверить показания напряжения и тока с тестера и данного триггера при разных режимах работы

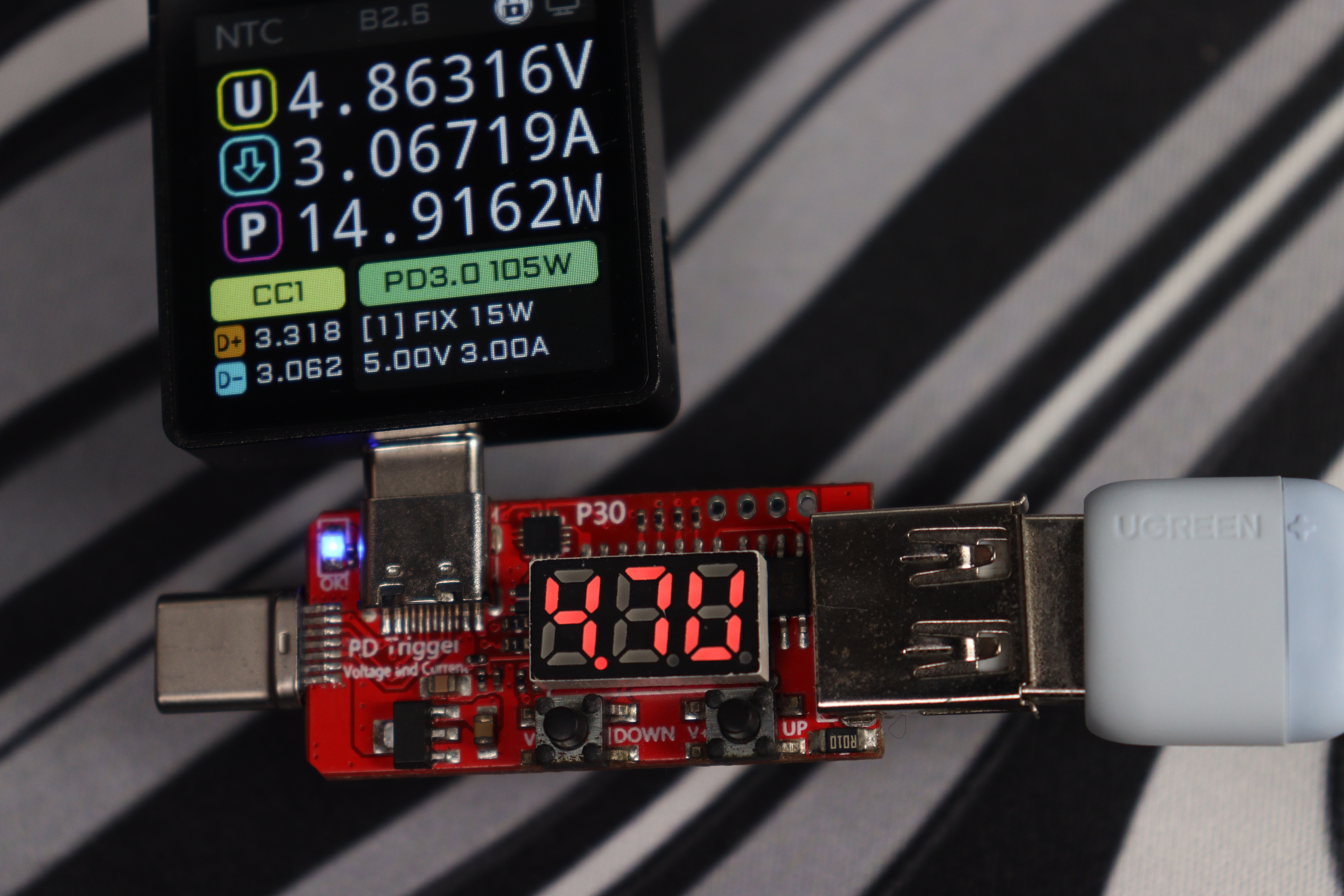

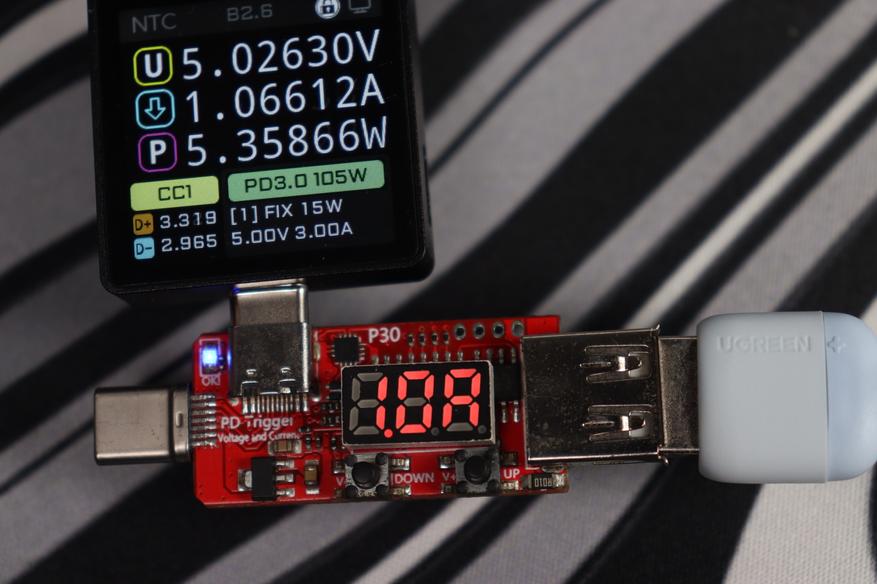

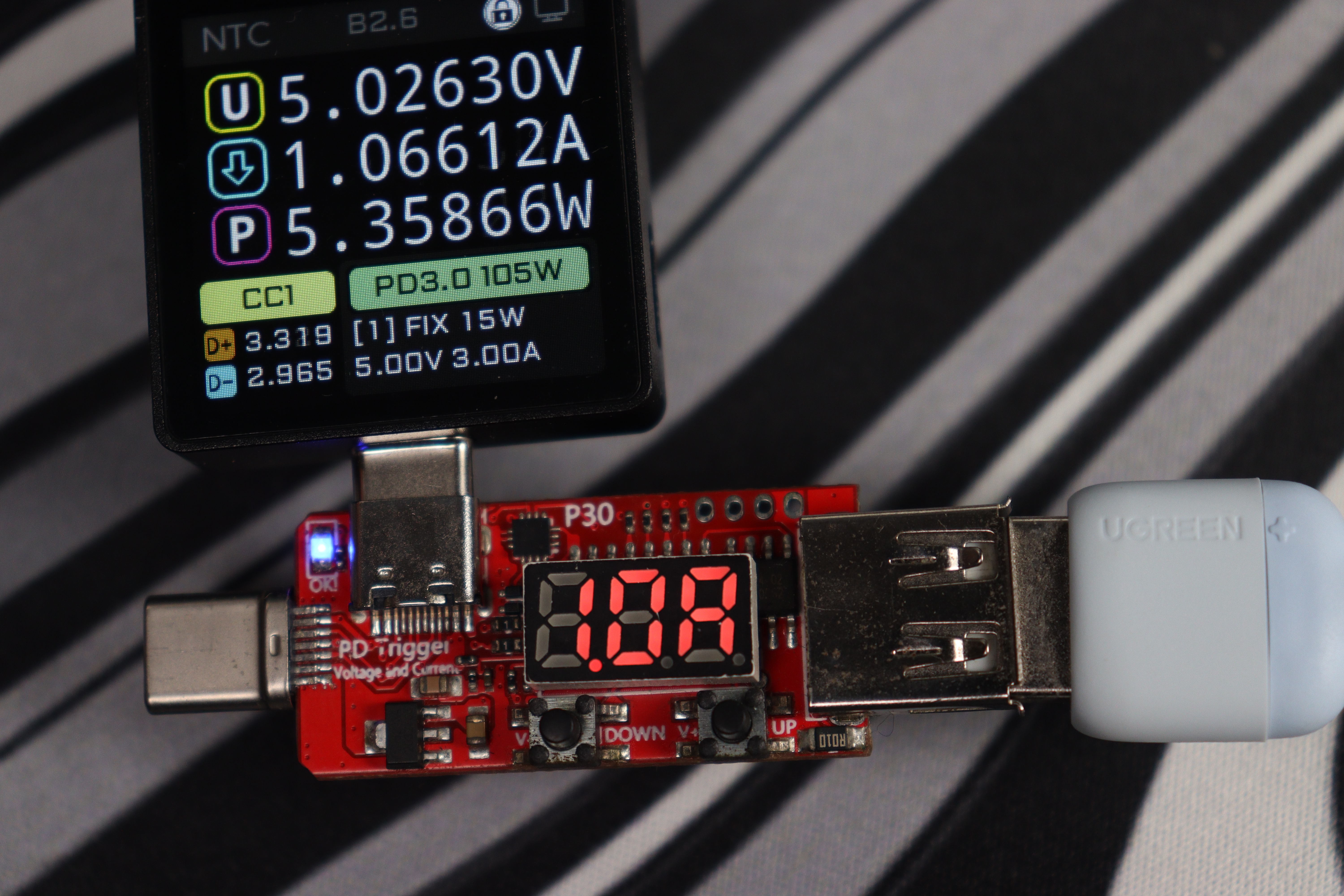

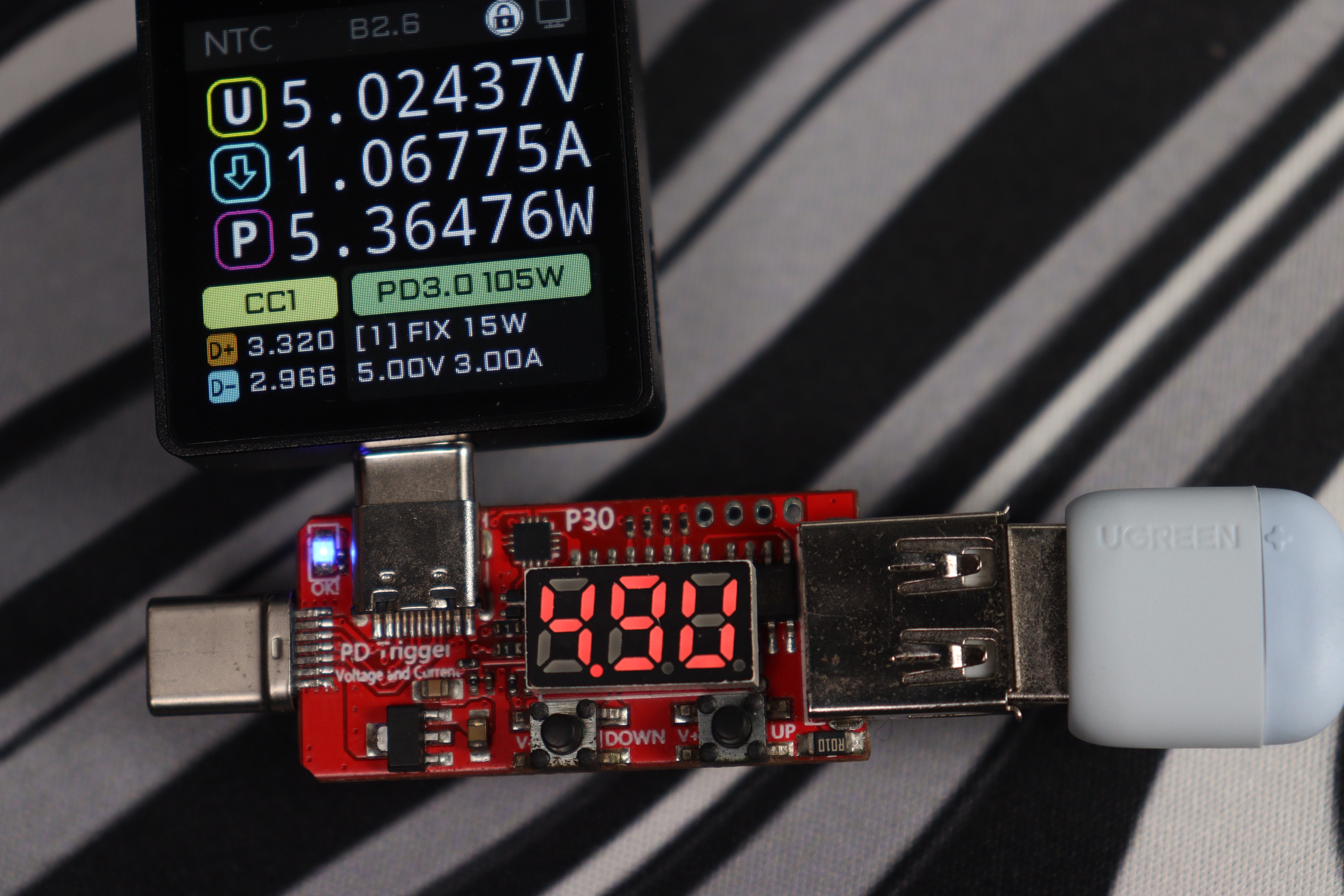

• 5В

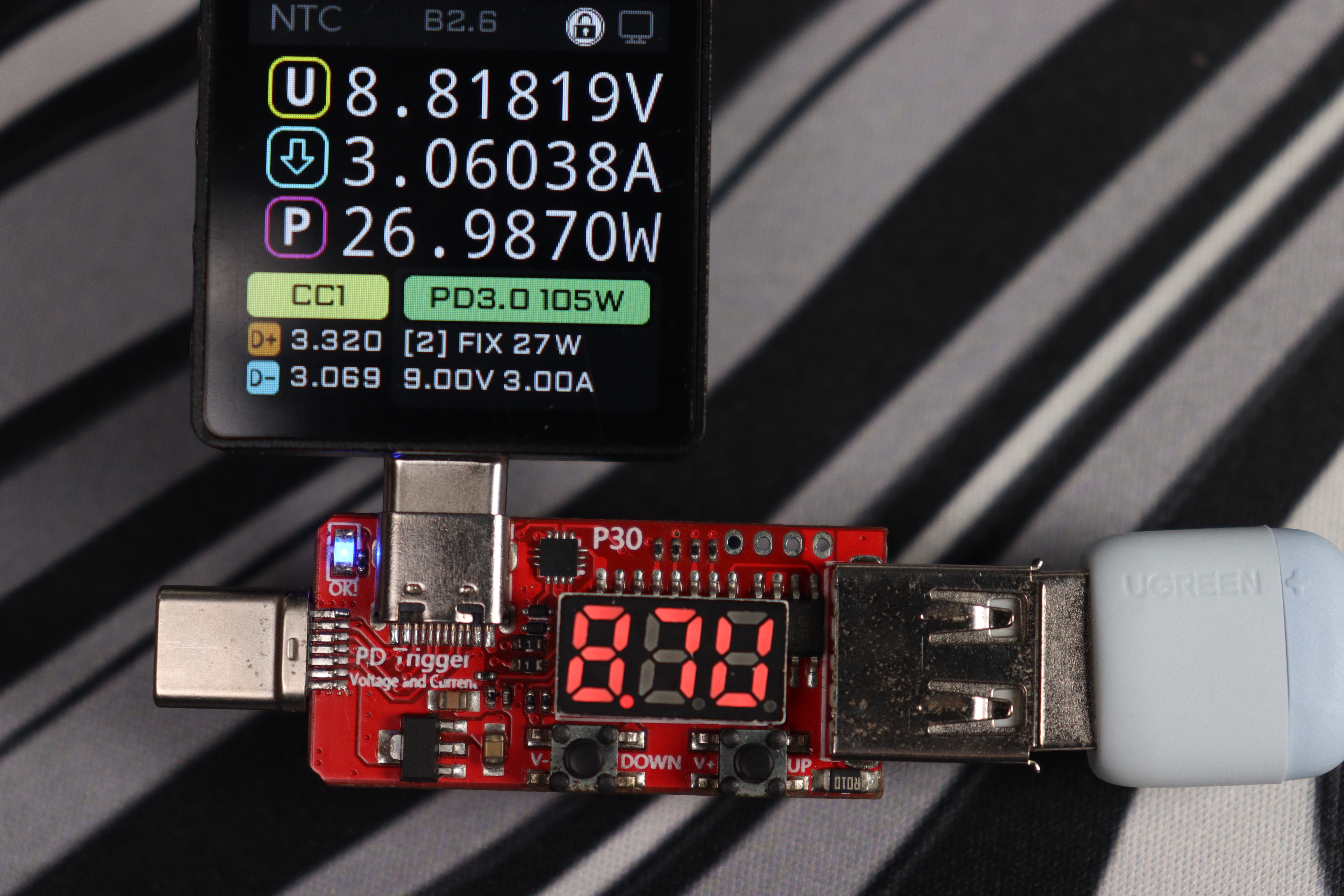

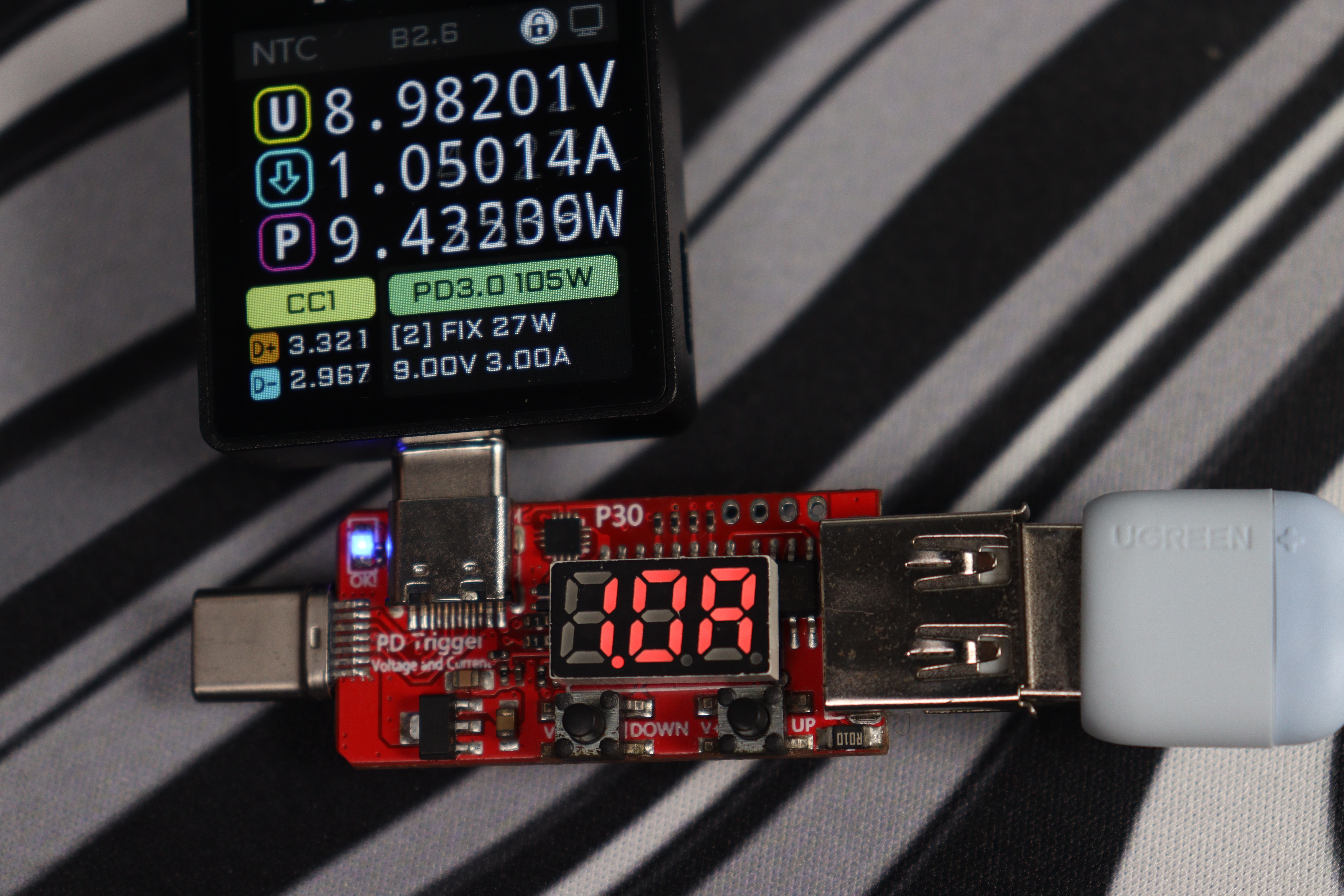

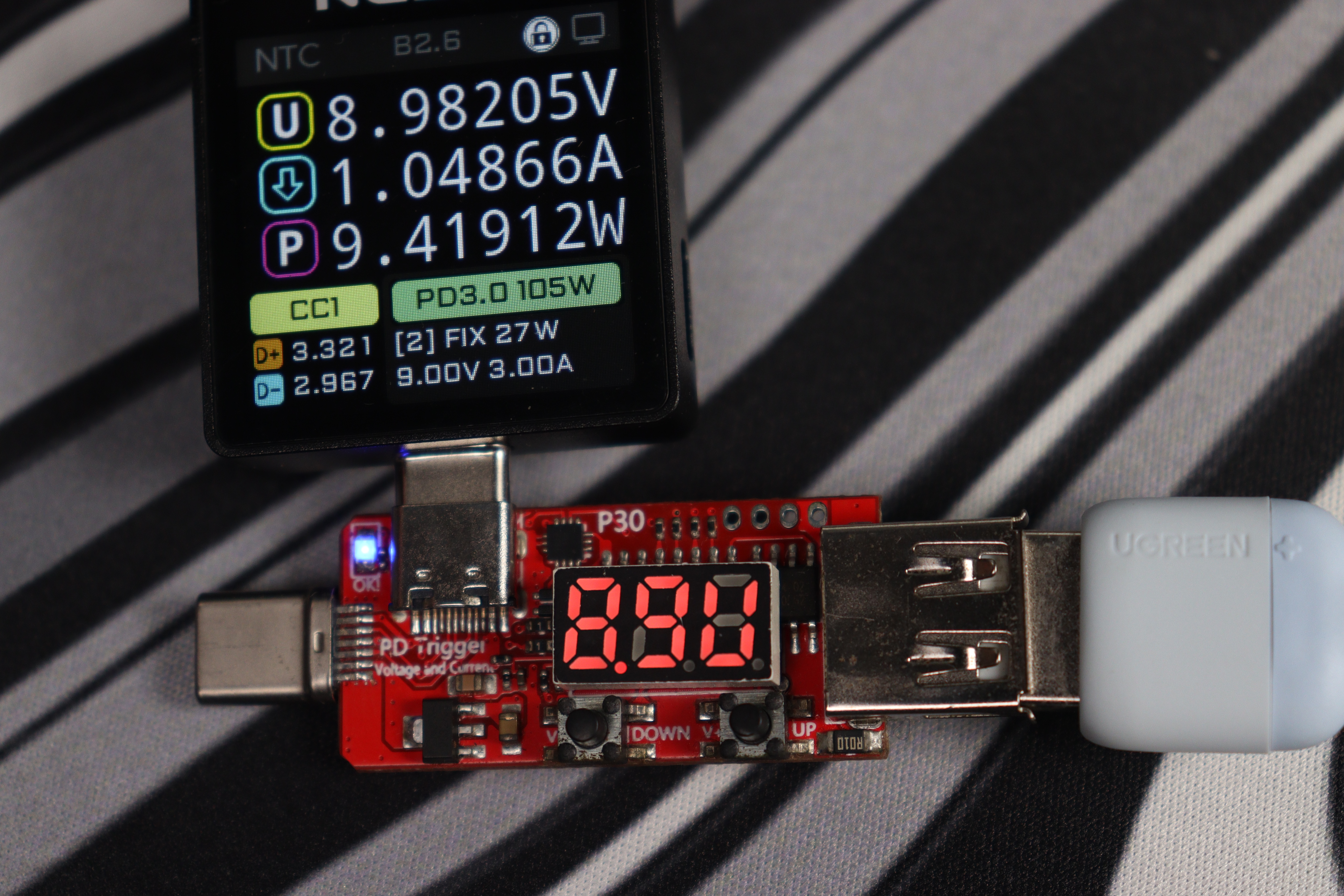

• 9В

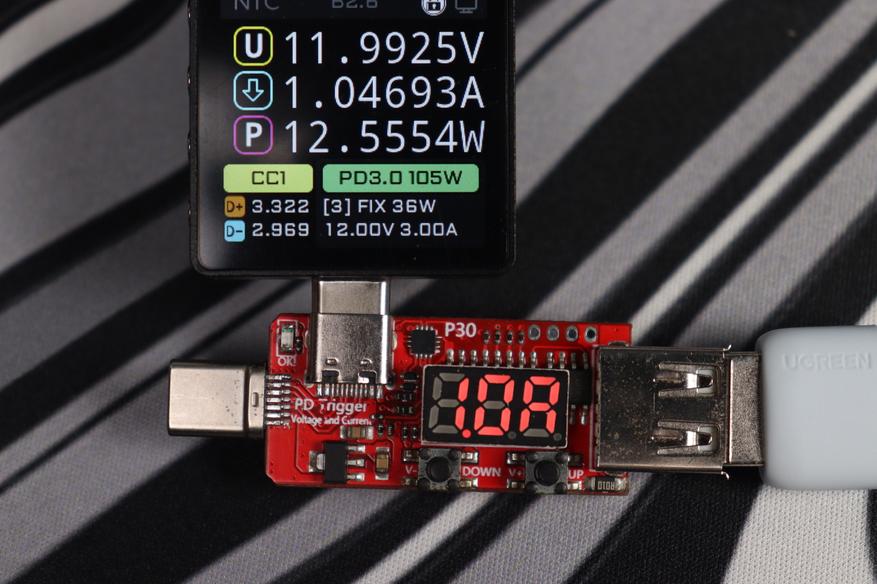

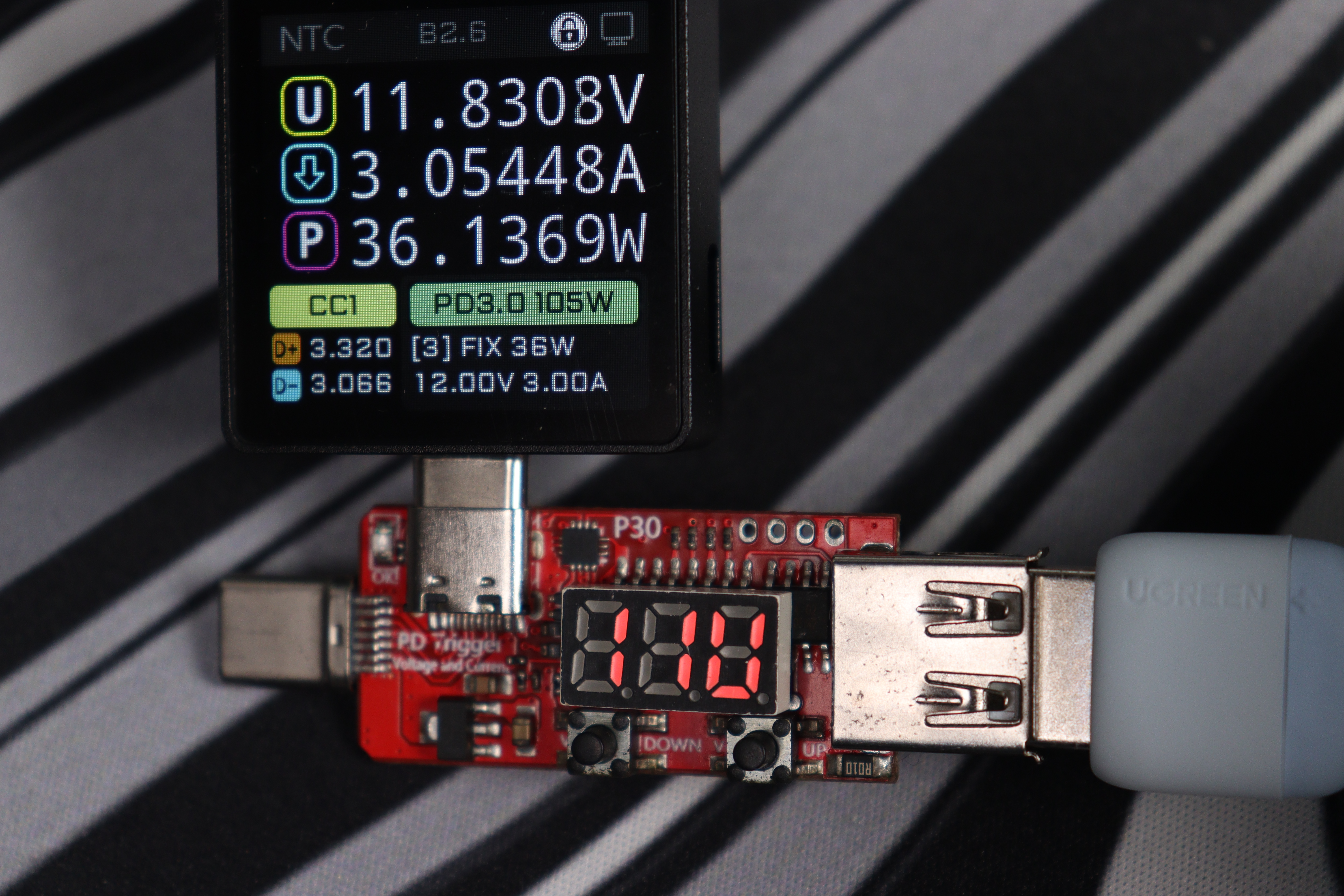

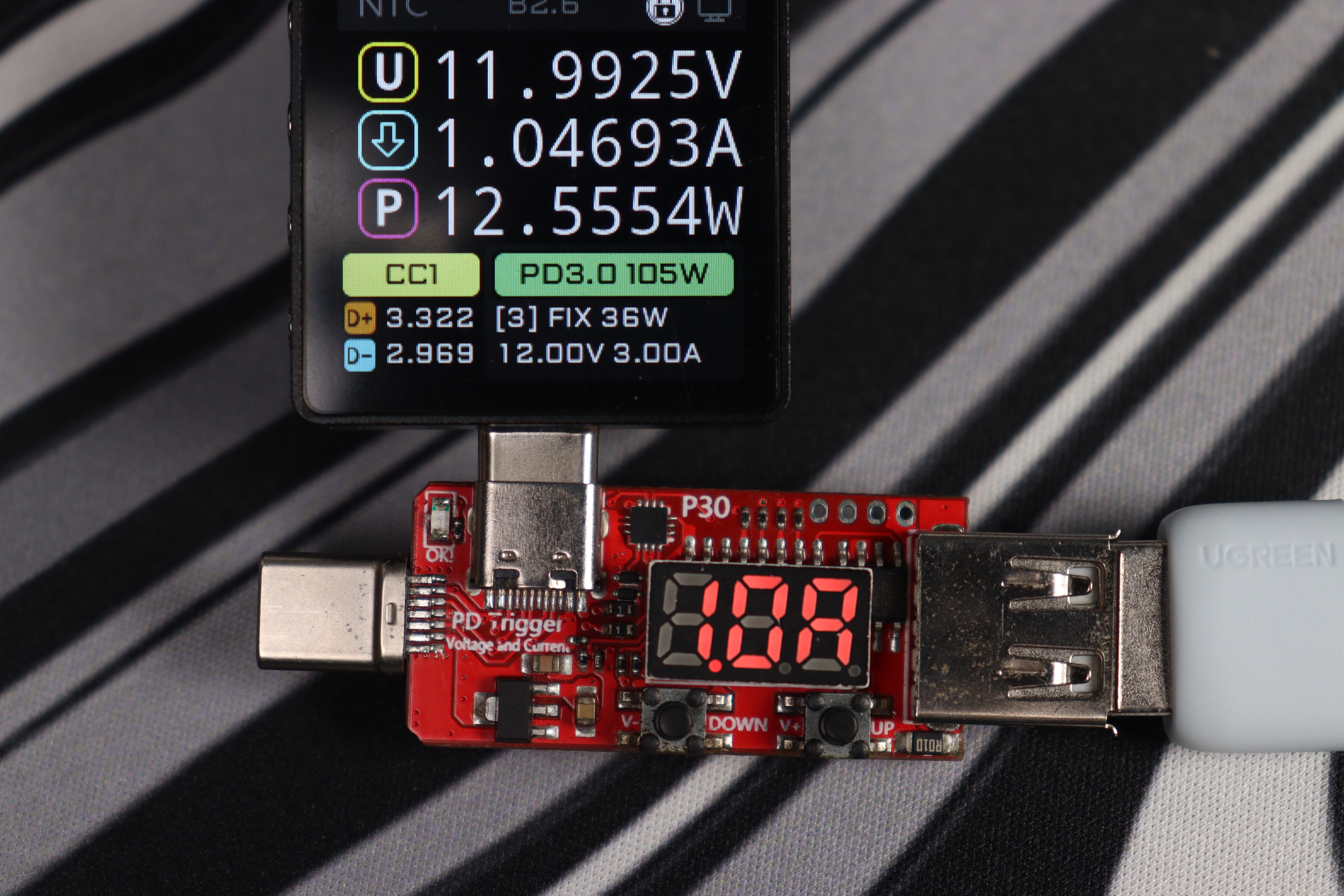

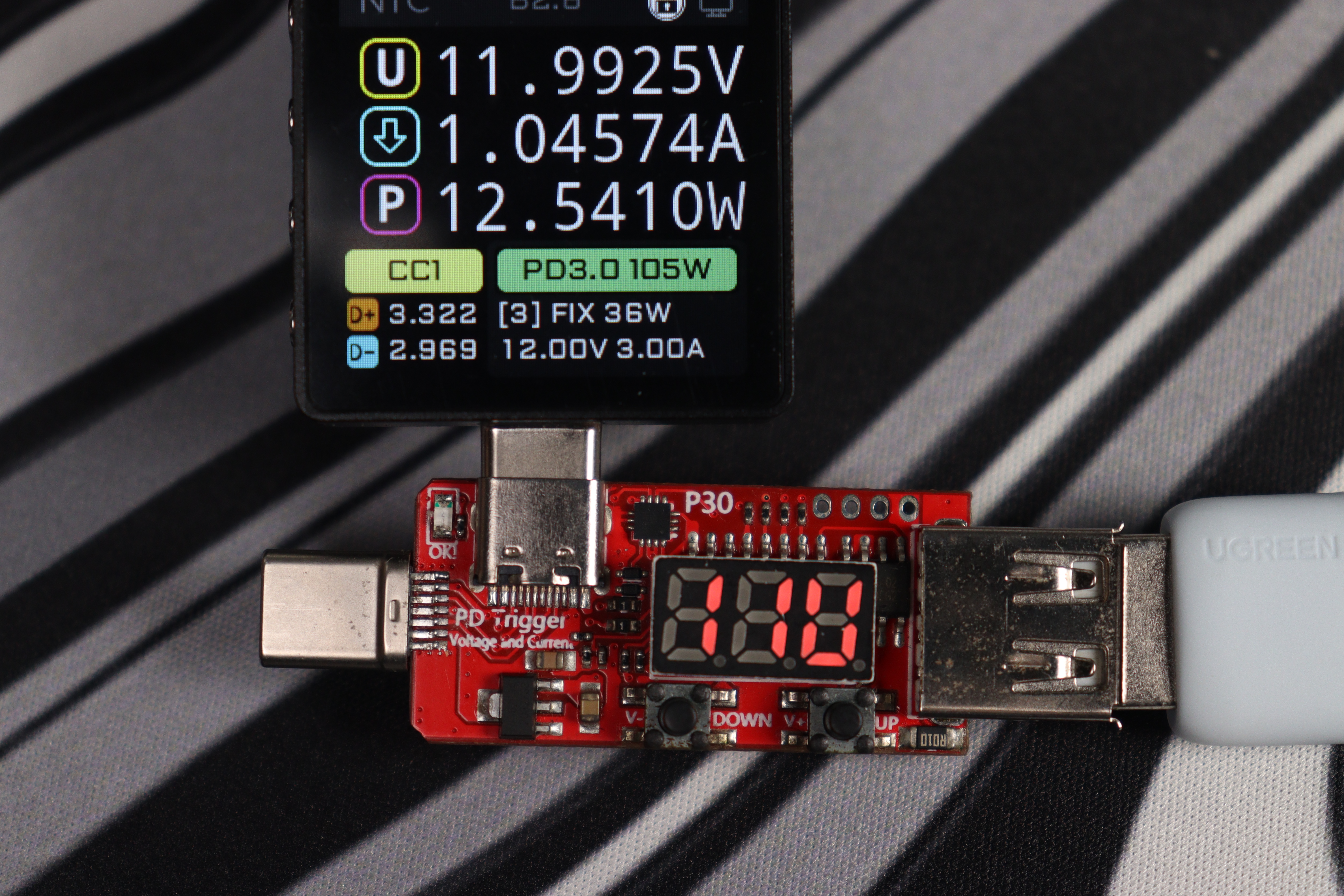

• 12В

• 15В

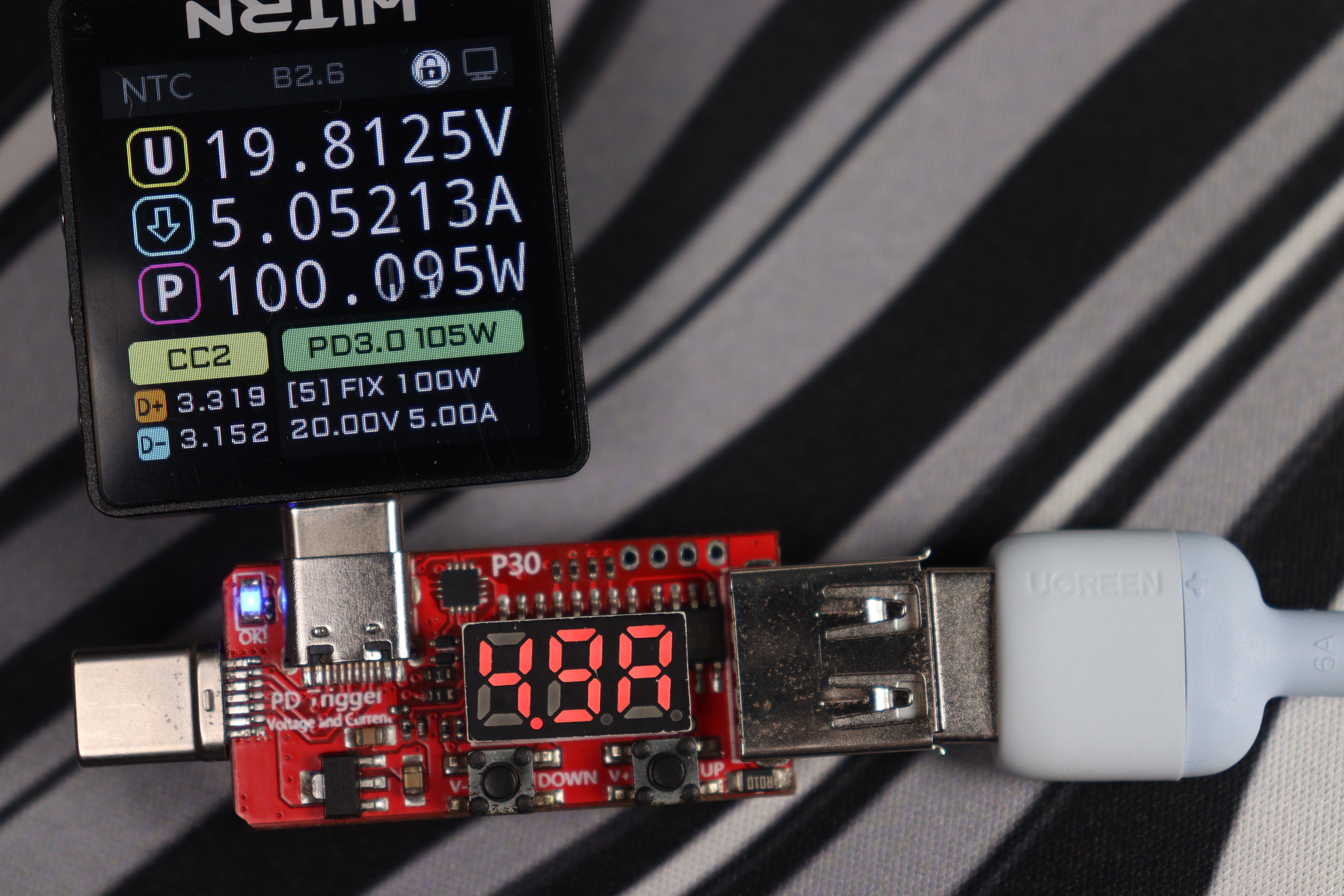

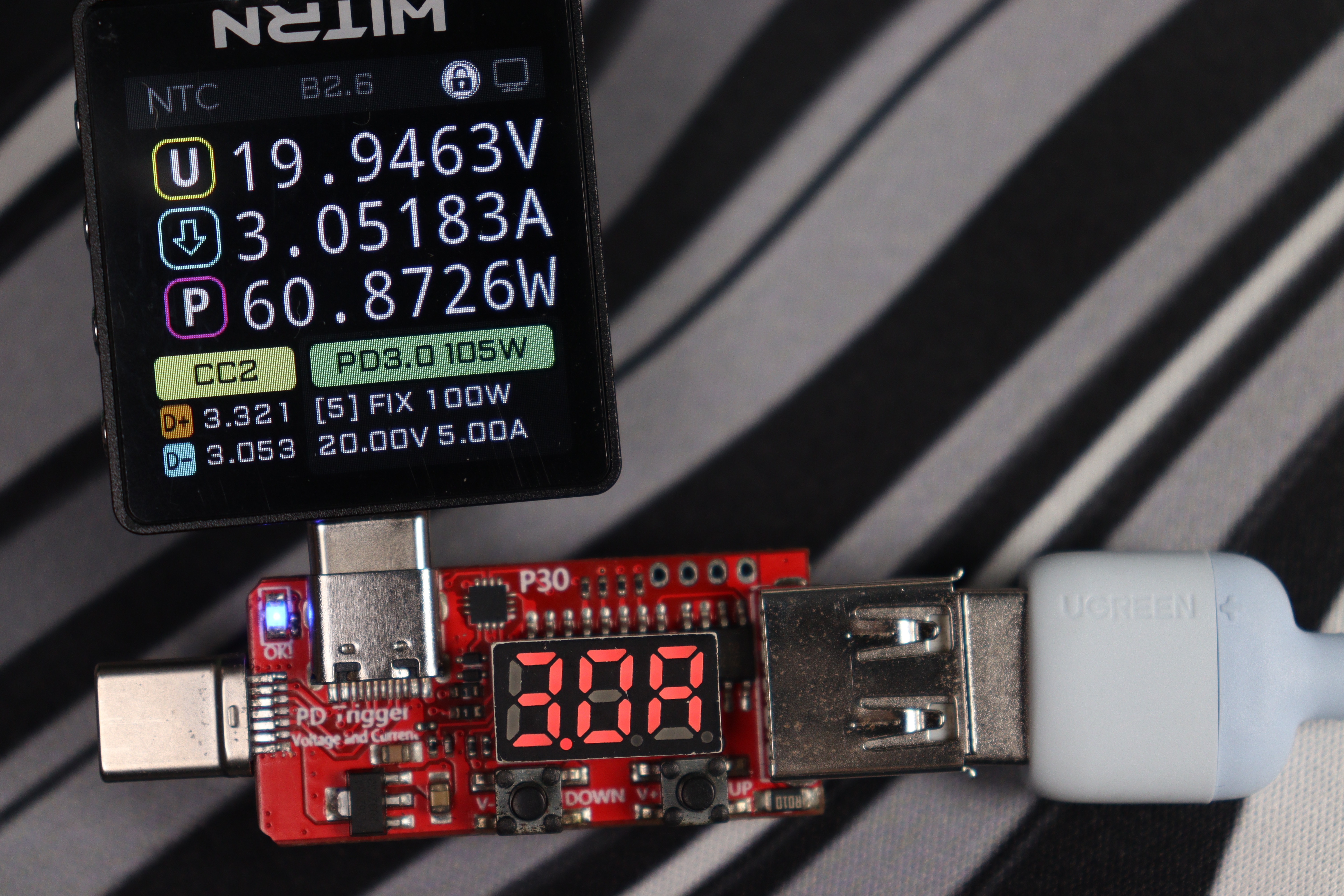

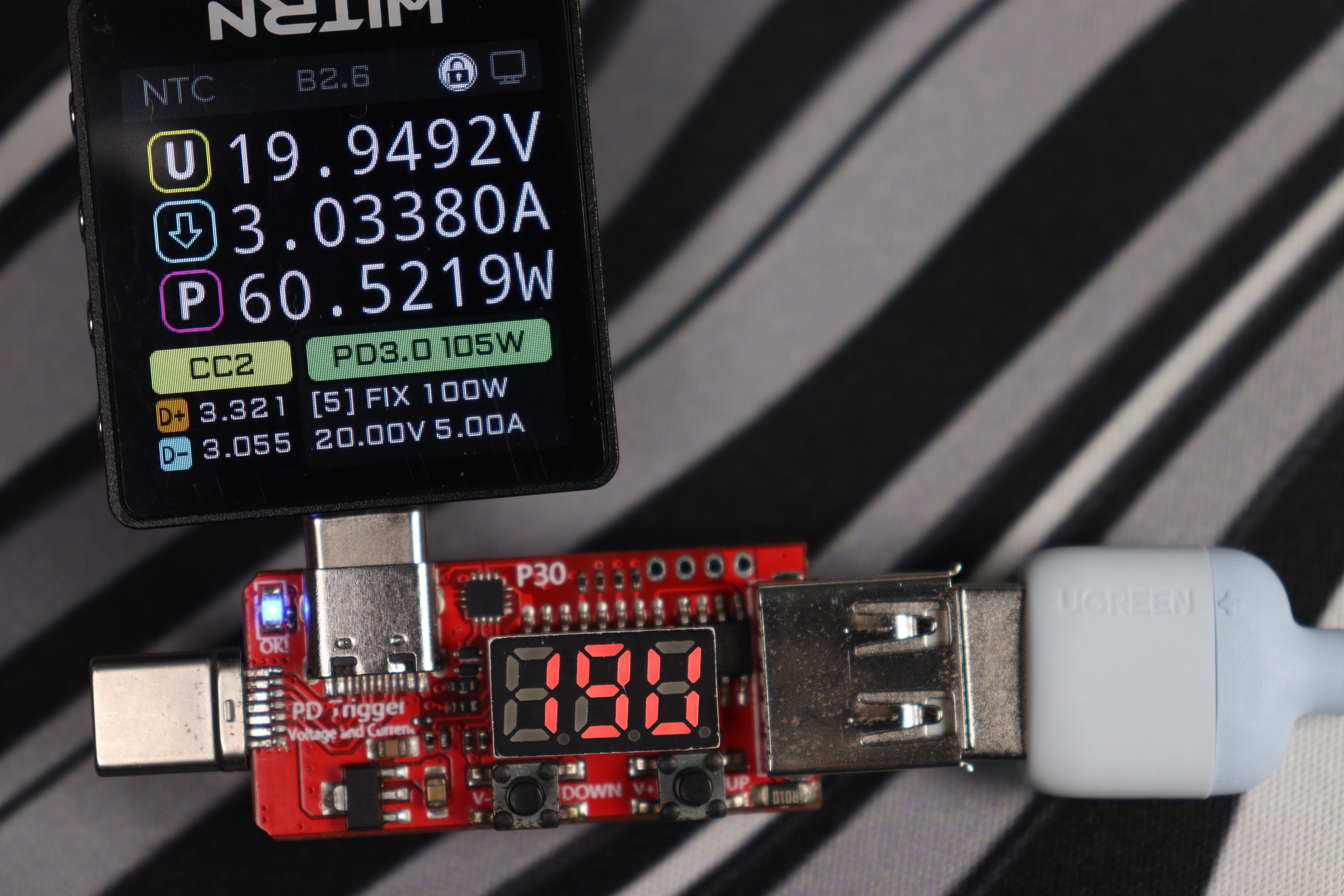

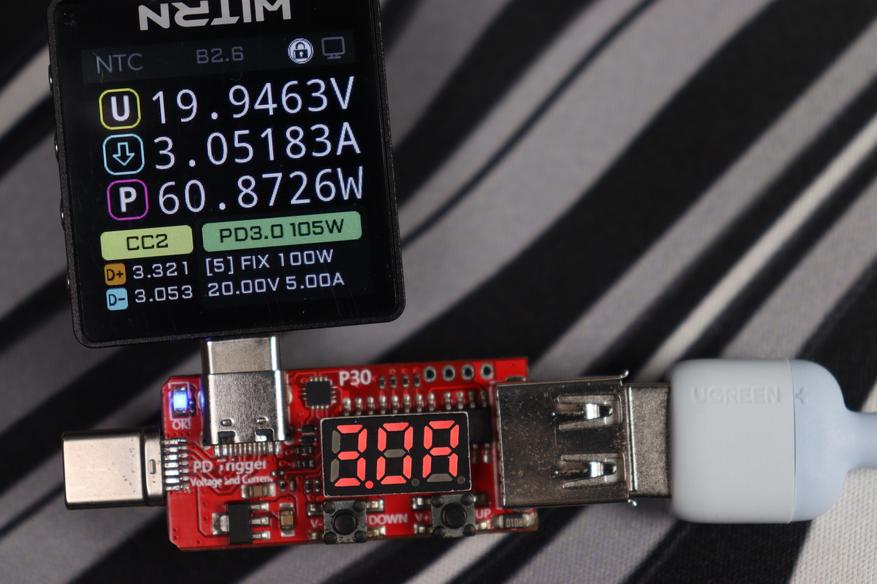

• 20В

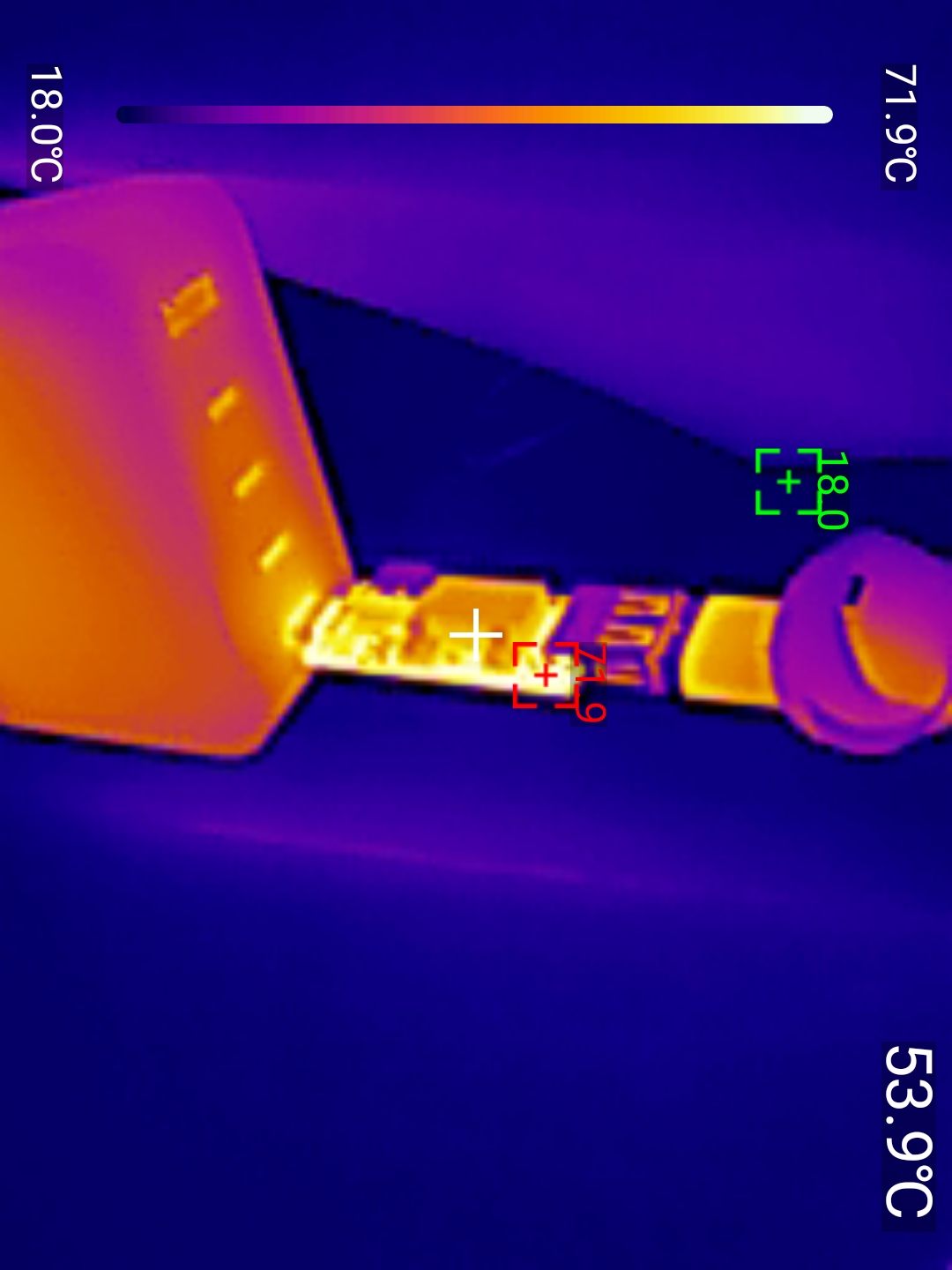

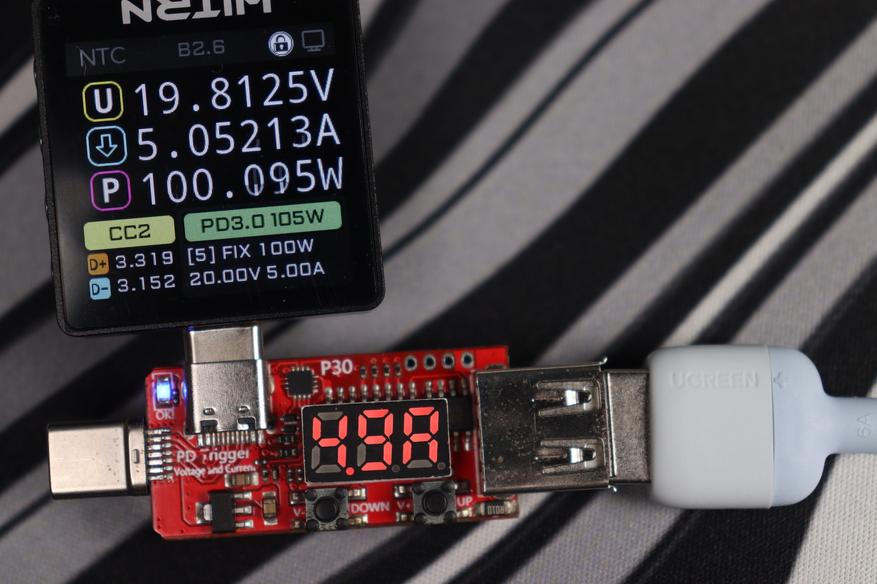

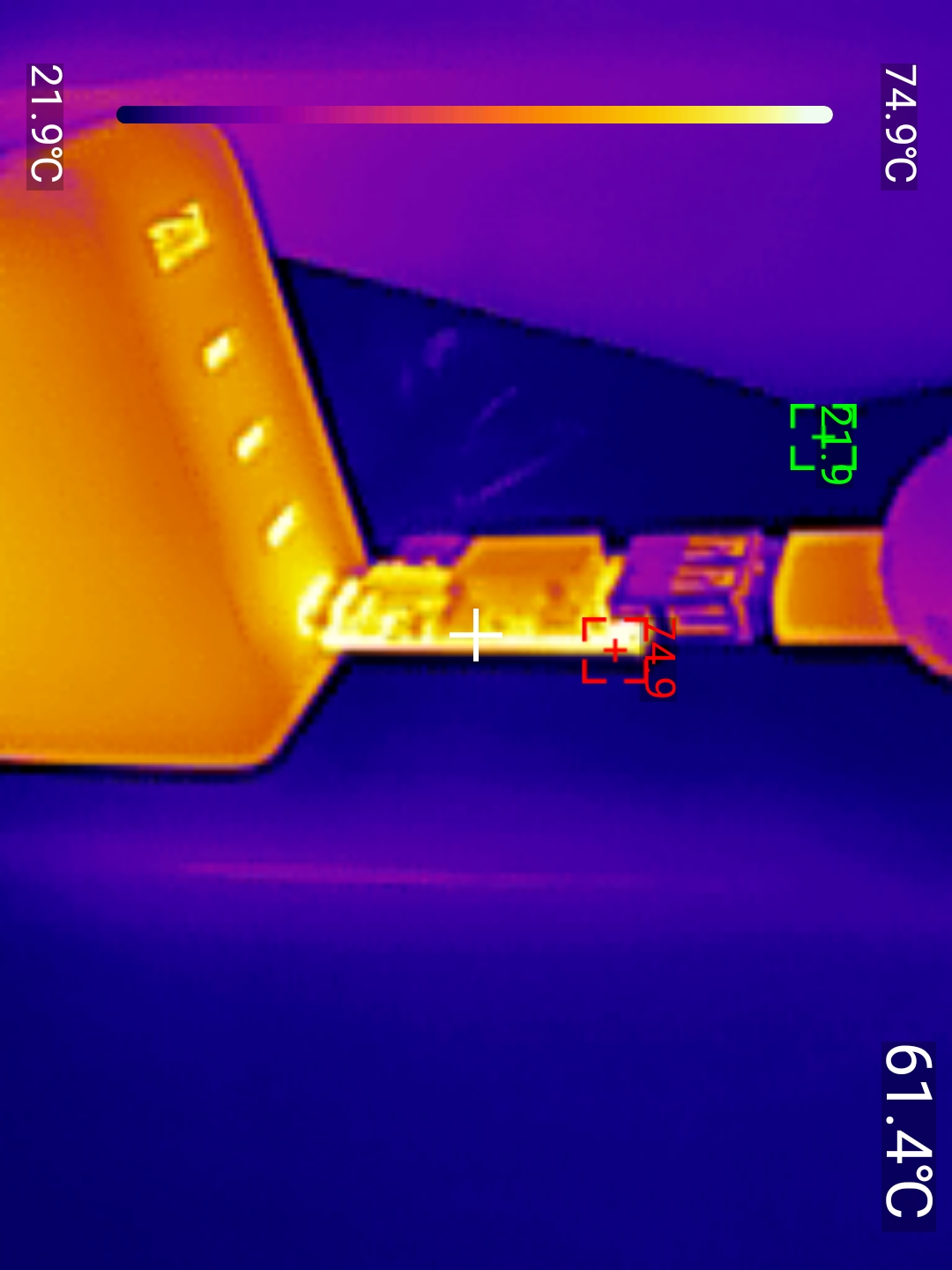

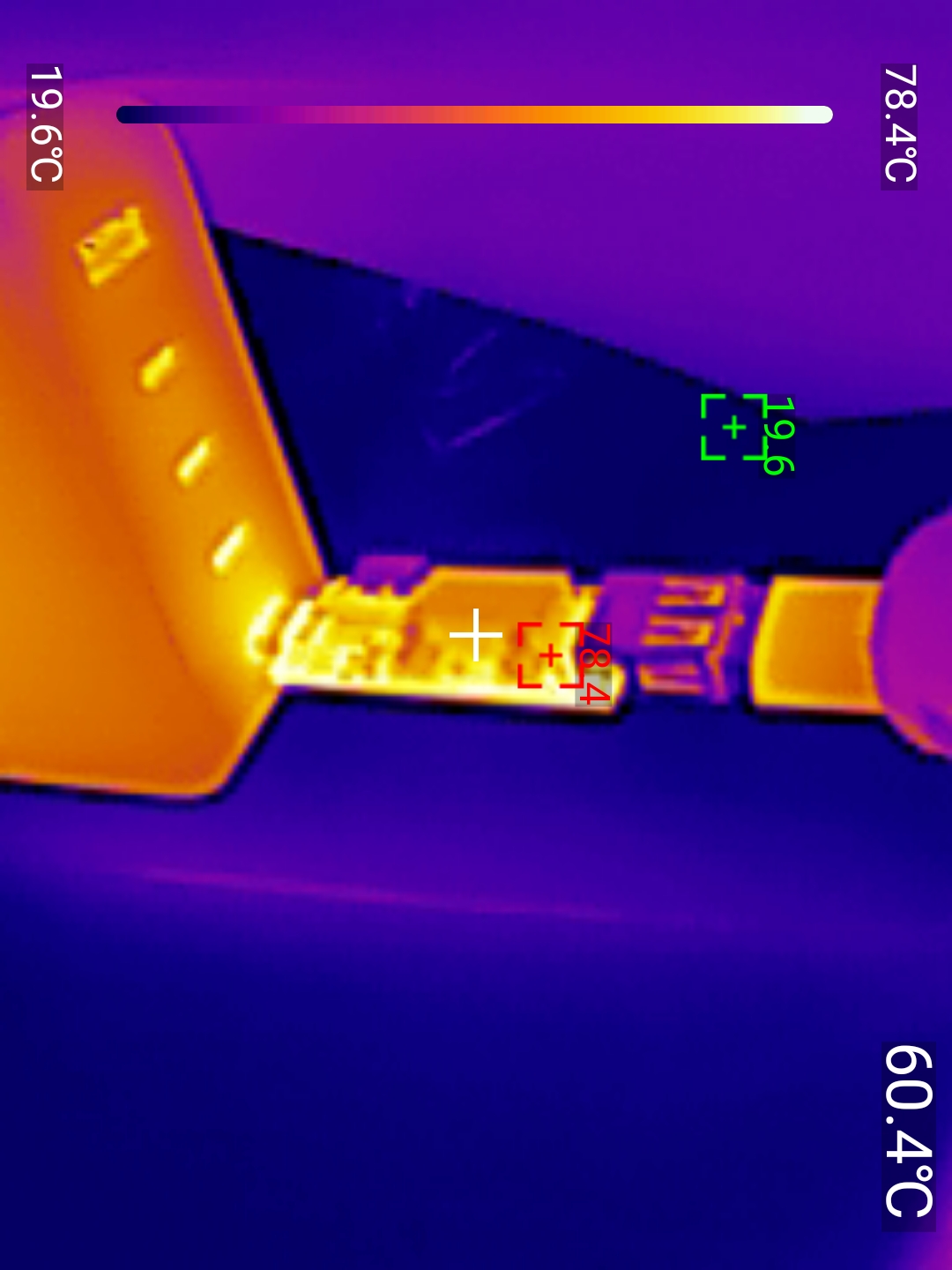

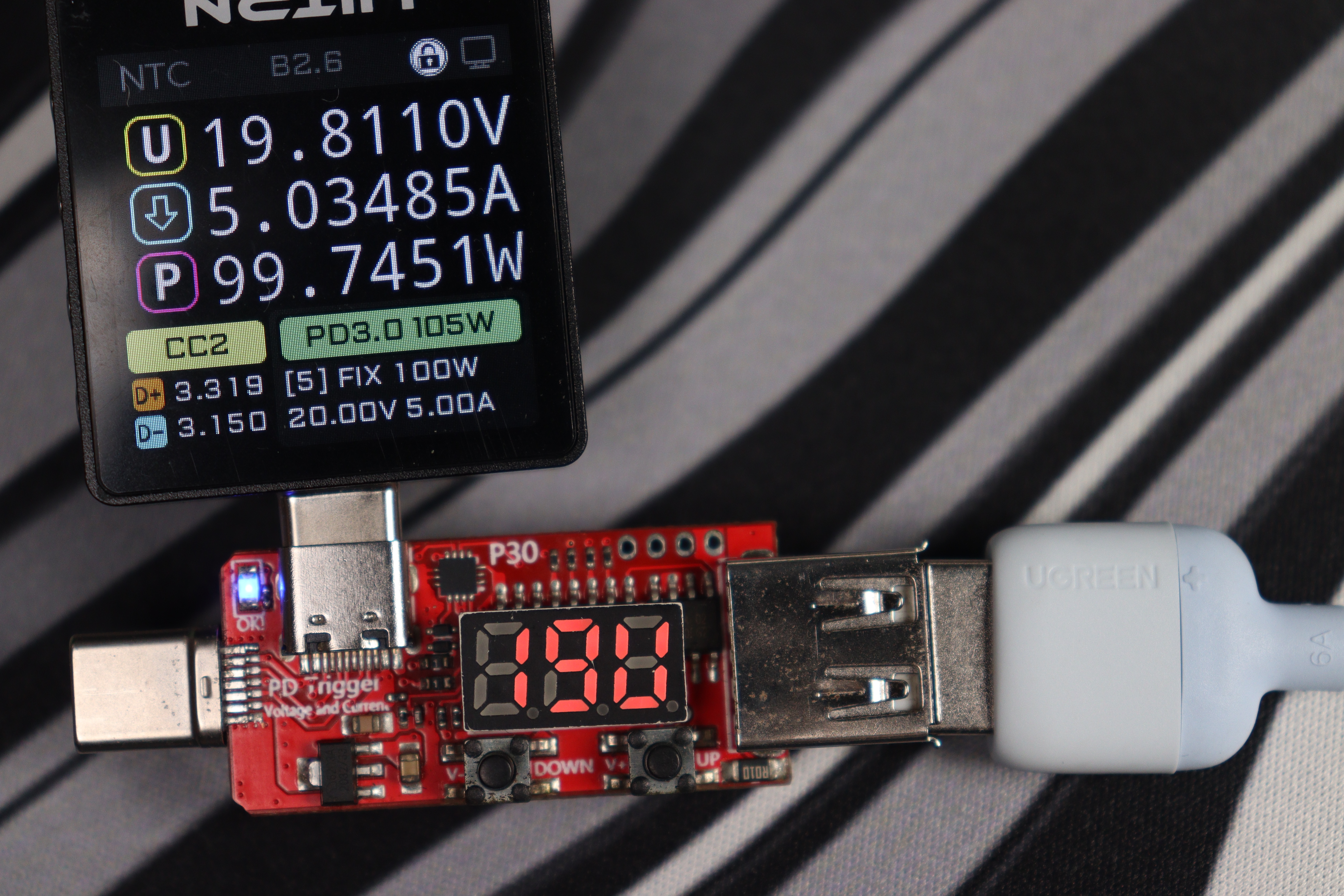

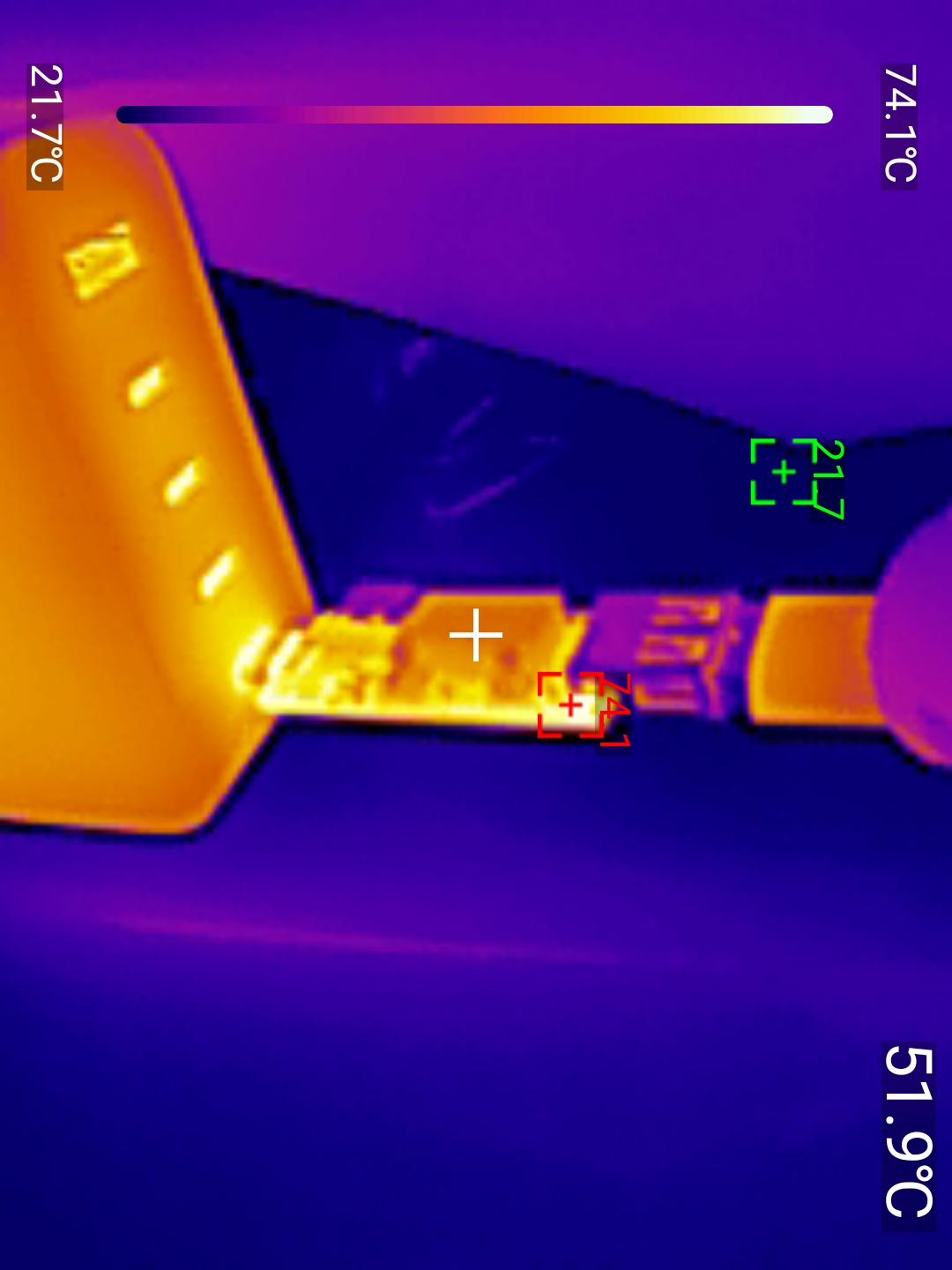

Ну и дополнить как показывает себя триггер и его нагрев при продолжительной высокой нагрузке — 20В 5А на протяжении на протяжении часа. Нагрев очень ощутим, но триггер выдержал подобную нагрузку без каких-либо нюансов

Заключения

По сравнению с более дорогими программируемыми триггерами, P30 выглядит скромно. Нет ни продвинутых функций мониторинга (а те, что присутствуют далеко от идеальных показаний), ни возможности точной настройки параметров, ни защитных функций. Зато есть главное — простота и надежность. Включил и работает, без заморочек с прошивками и настройками.

Честно говоря, P30 — это именно тот случай, когда простота оказывается достоинством, а не недостатком. За небольшие деньги получаешь инструмент, который действительно решает конкретные задачи. Не претендует на звание универсального решения всех проблем, но то, что умеет, делает хорошо. Для домашней мастерской, экспериментов с электроникой или просто как запасной вариант в поездках — отличный выбор. Главное не ждать от него больше, чем он может дать, и тогда разочарований не будет.
