Обзор портативного осциллографа — генератора FNIRSI DSO-510

Прибор FNIRSI DSO-510 работает от аккумулятора, оснащён цветным экраном 2.8″ и сочетает в себе осциллограф (10 МГц, 400 В, сохранение скриншотов, передача их на компьютер) и генератор (множество форм сигнала, 50 кГц, 0.1 — 3 В).

Прибор продаётся в плотной картонной коробке, которую удобно использовать для его хранения. На задней стороне коробки указаны основные параметры.

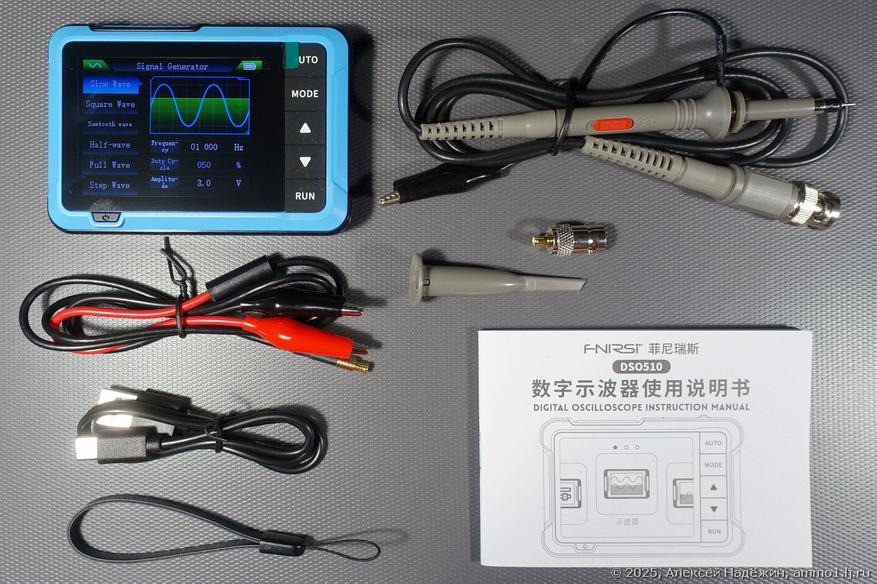

В комплекте щуп с переключаемым делителем напряжения 1:10, переходник BNC, насадка на щуп с выдвигающимся крючком (можно «прицепиться» к любому проводу, контакту разъёма или печатной платы), провод с крокодилами, кабель USB — Type C, ремешок, инструкция на английском и китайском.

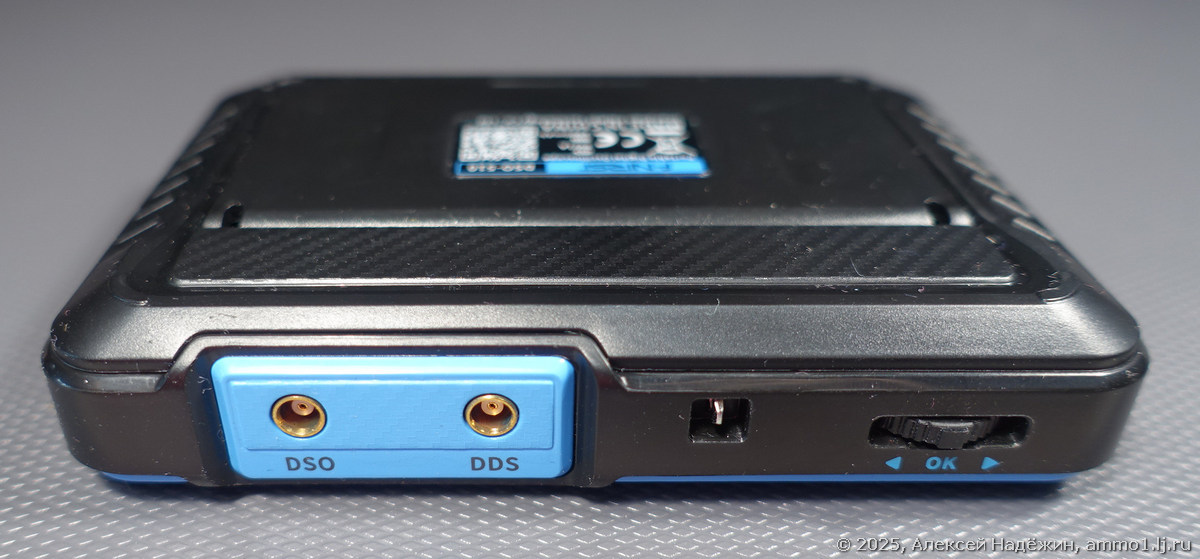

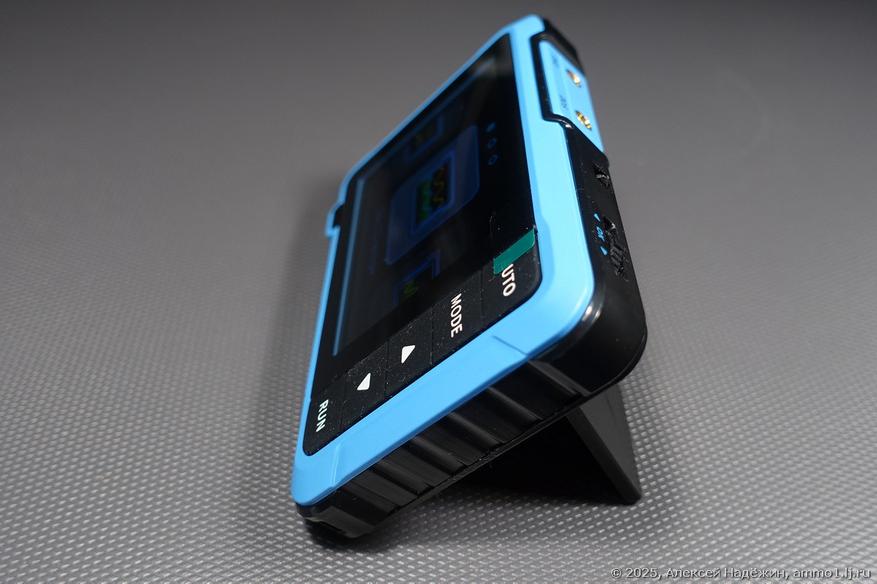

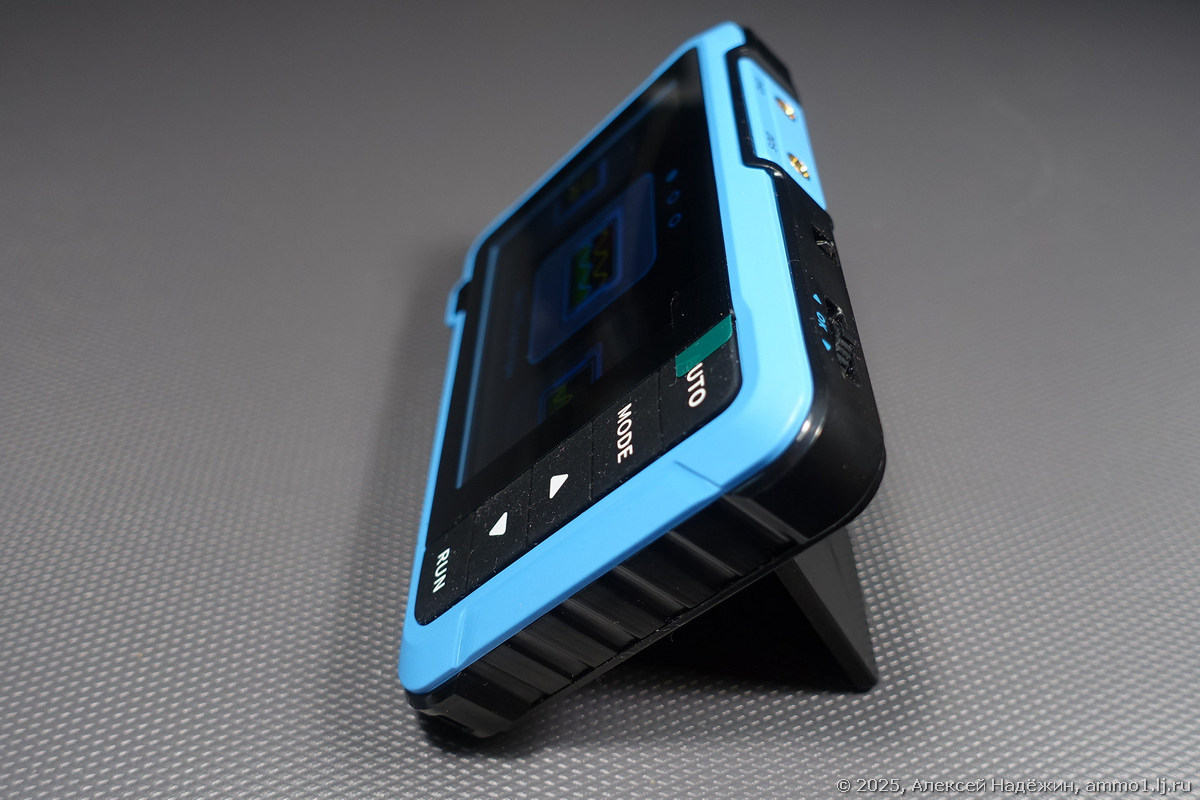

На верхней панели мини-разъёмы осциллографа и генератора, выход контрольного сигнала (меандр 1 кГц), качелька управления, заменяющая три кнопки (поворот влево, поворот вправо, нажатие). На левом торце разъём Type C, отверстие сброса, отверстие светодиода зарядки. Есть встроенная откидывающаяся подставка для установки на стол.

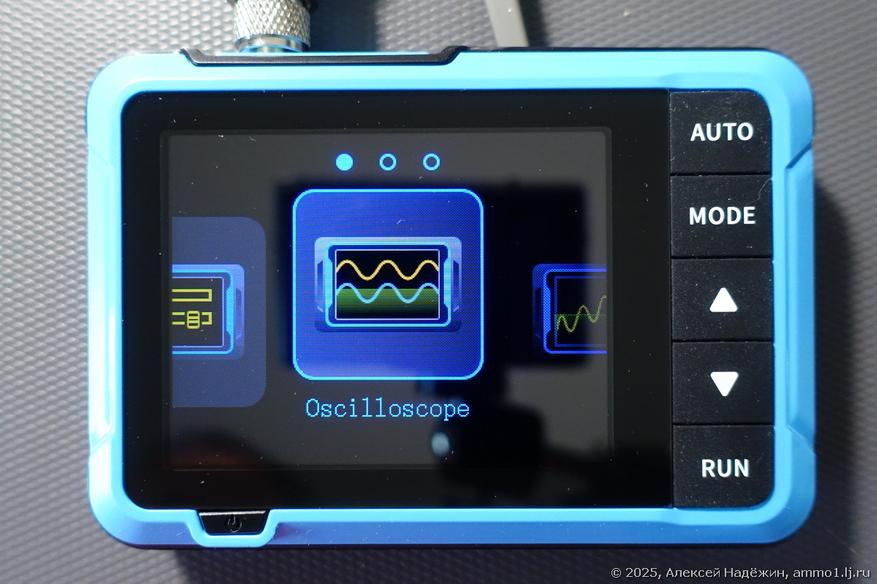

Включается прибор долгим нажатием кнопки под экраном. По умолчанию при включении отображается меню из трёх пунктов (осциллограф — генератор — настройки). Переключать пункты можно как кнопками «вверх» и «вниз», так и качелькой. Выбирать — только нажатием качельки.

В настройках устанавливается язык (английский или китайский), яркость экрана и громкость звука кнопок, поведение при запуске (удобнее включить запуск осциллографа, в этом случае режим генератора или настроек можно будет запускать длительным нажатием качельки), выбор одной из двух цветовых тем, время автовыключения. Имеется сброс на заводские настройки и отображение версии прошивки.

В двух цветовых темах меняются не только цвета интерфейса, но и цвет отображения осциллограммы на экране.

Режим обмена с компьютером также запускается в режиме настроек: появляется накопитель, на котором в папке «Screenshot file» лежат картинки в формате BMP размером 320x240 точек, соответствующим разрешению экрана прибора.

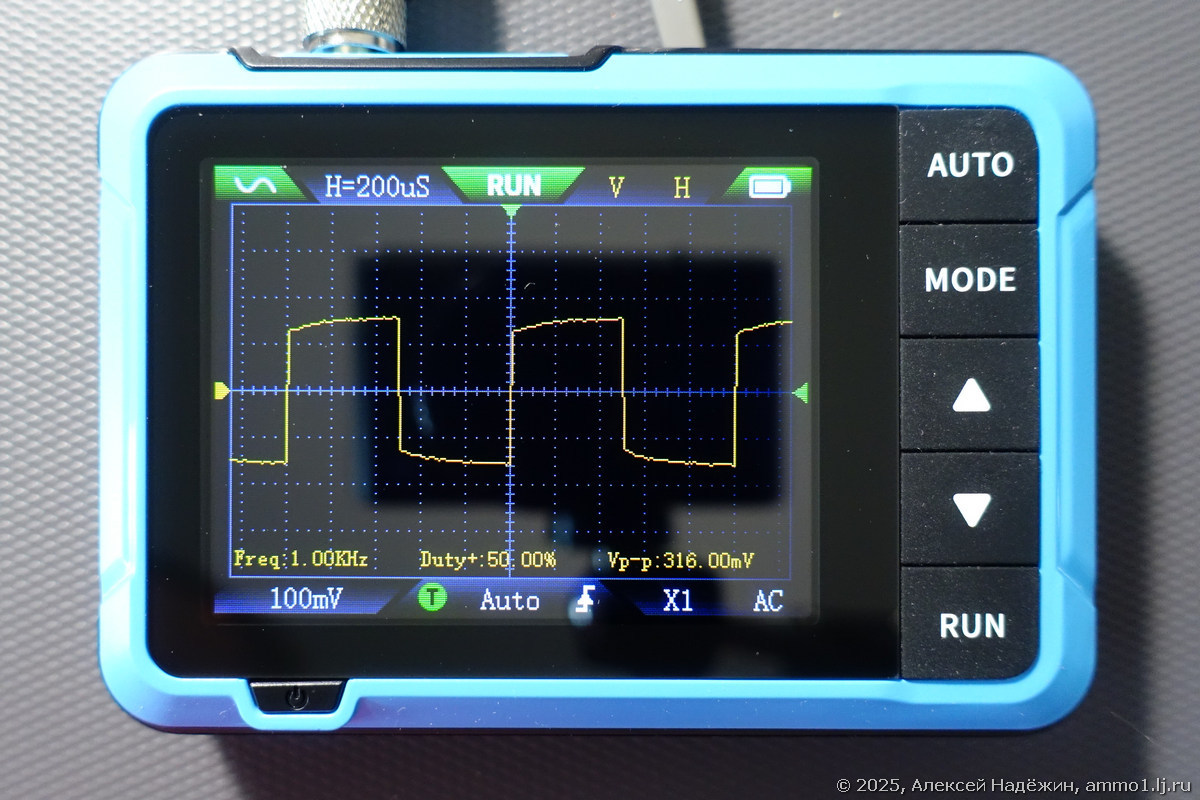

В режиме осциллографа можно одновременно менять чувствительность кнопками со стрелками (10 мВ — 10 В на деление и 100 мВ — 100 В на деление в режиме x10) и скорость захвата качелькой (50 нс — 20 с на деление). Кнопка AUTO запускает автонастройку скорости захвата и чувствительности под текущий сигнал.

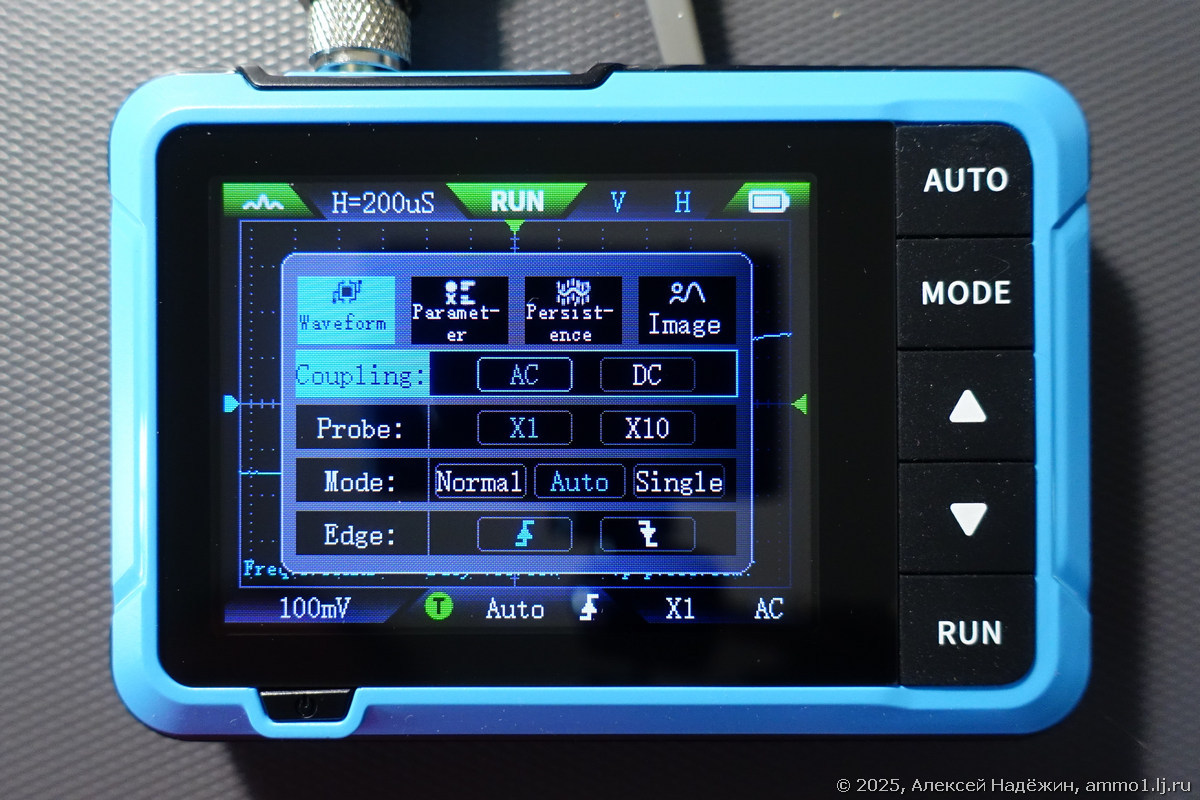

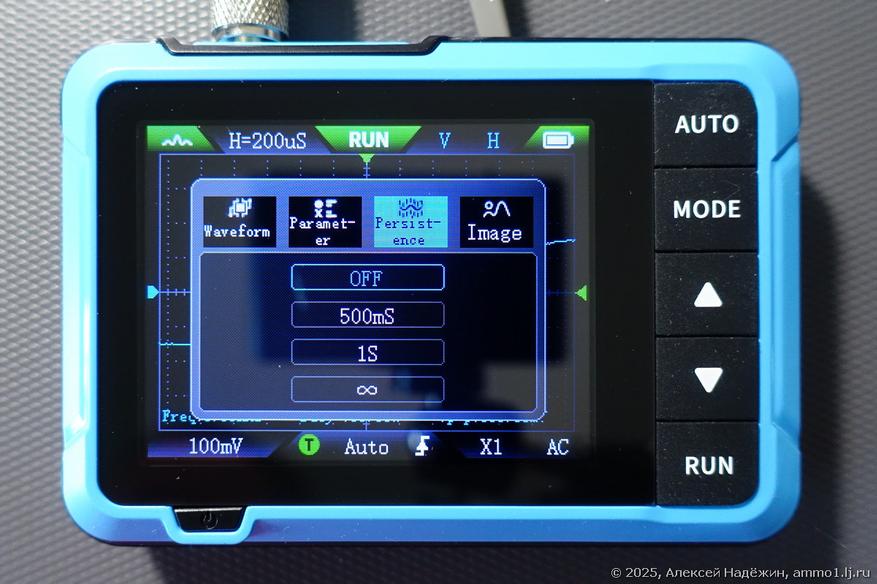

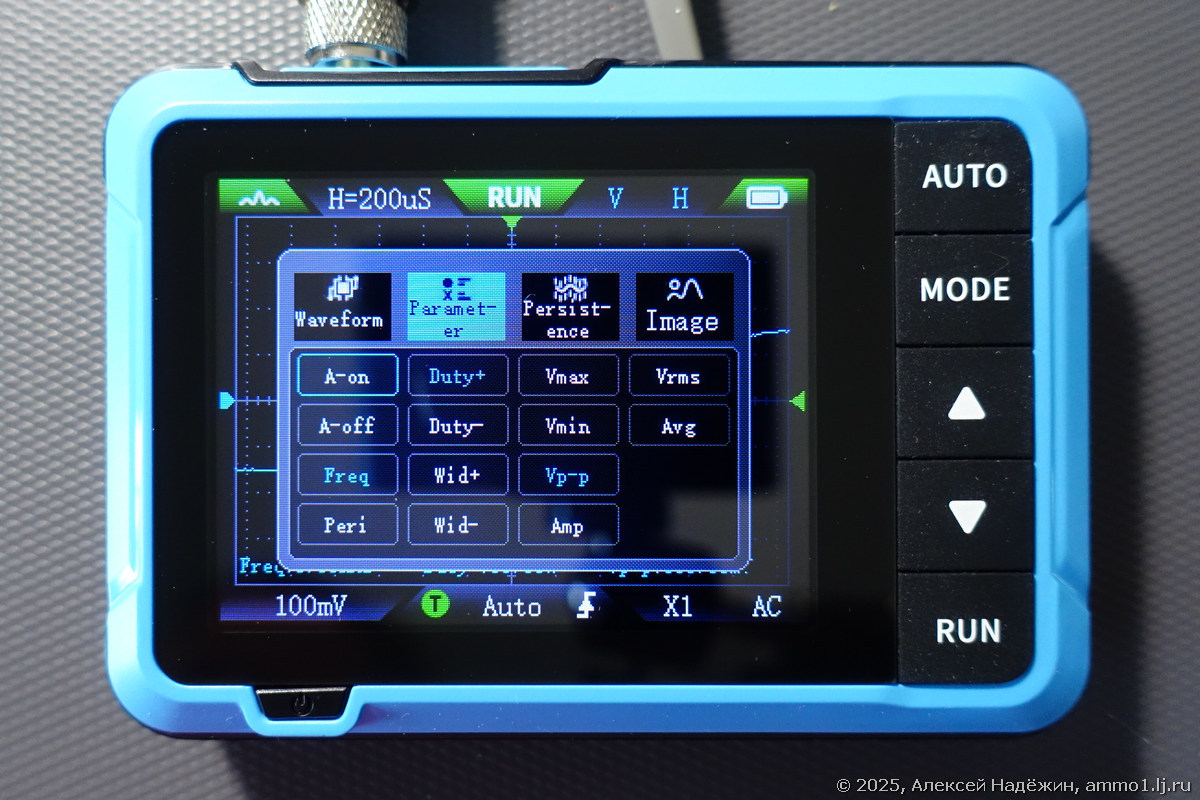

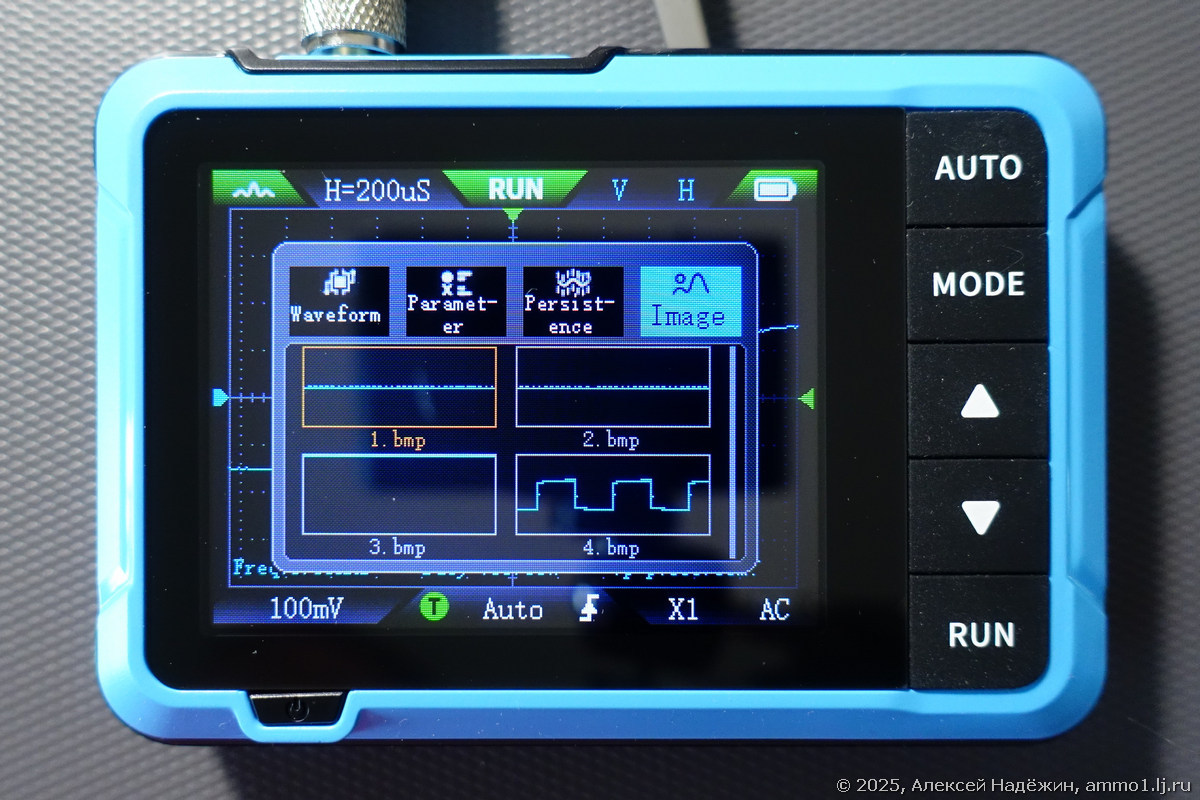

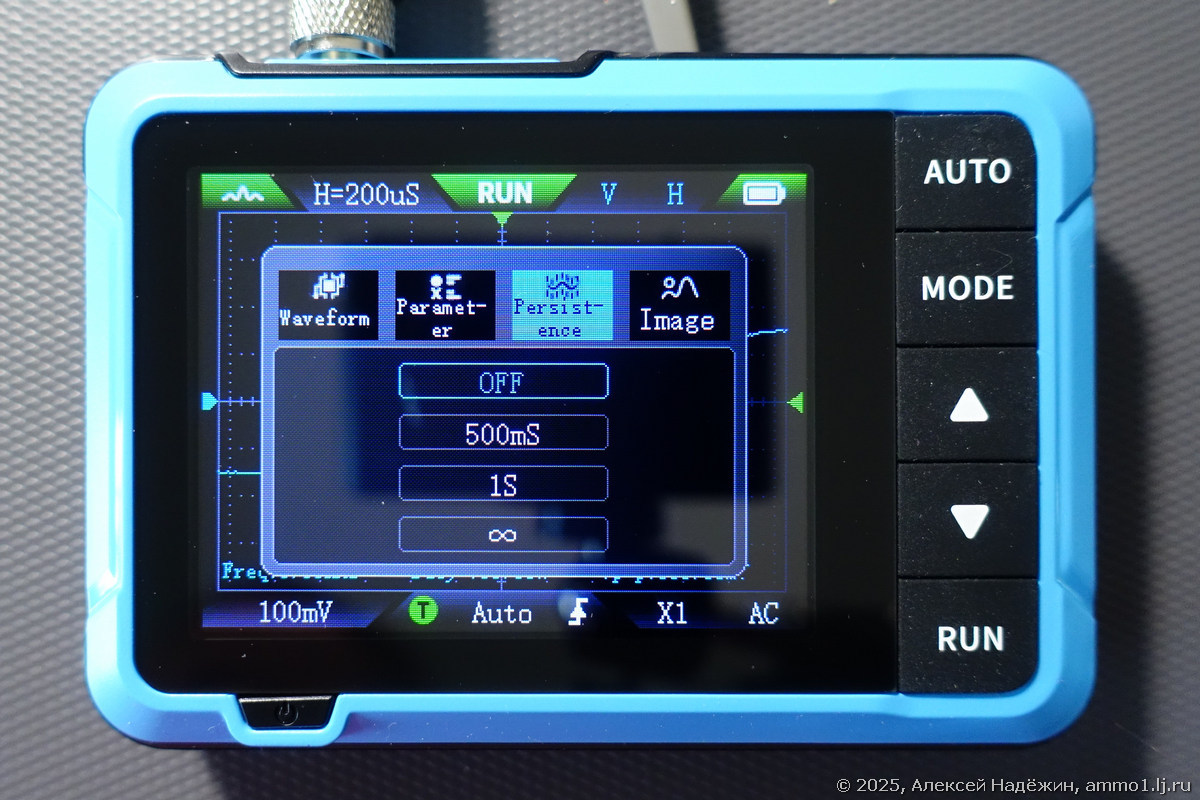

Долгое нажатие кнопки MODE в режиме осциллографа запускает настройки его режимов. На первом экране тип входа, программная установка делителя (нужна, чтобы правильно отображались напряжения, когда на щупе включён делитель на 10), режим синхронизации. На втором экране можно включать и выключать параметры, отображаемые на экране. На третьем задаётся время послесвечения. На четвёртом показываются сделанные скриншоты.

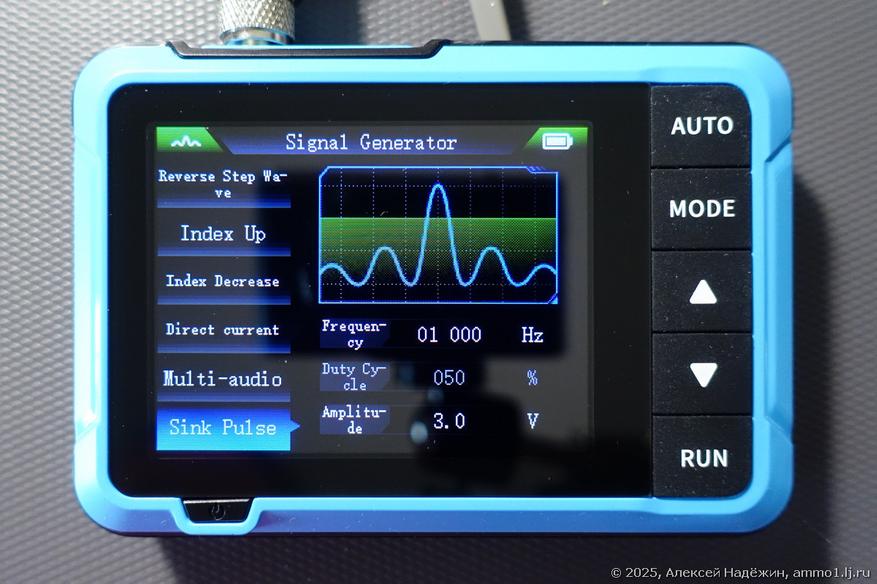

В режиме генератора задаётся форма сигнала (их тринадцать), частота 1 — 50 000 Гц, напряжение 0.1-3 В с дискретностью 0.1 В, скважность (для меандра и треугольника).

Генератор может работать одновременно с осциллографом, но если установлена частота более 1000 Гц, при переходе из режима генератора в режим осциллографа частота сбрасывается на 1000 Гц, чтобы процессор со всем справлялся («систему» можно обмануть: если установить режим осциллографа при запуске, войти в режим генератора, установить высокую частоту, а потом выключить и включить прибор, он окажется в режиме осциллографа, но генератор продолжит выдавать установленную высокую частоту).

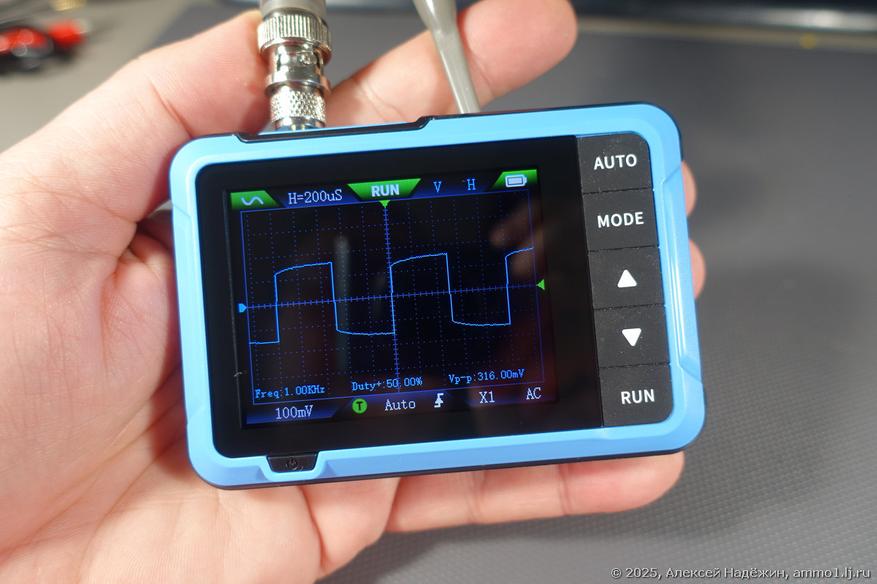

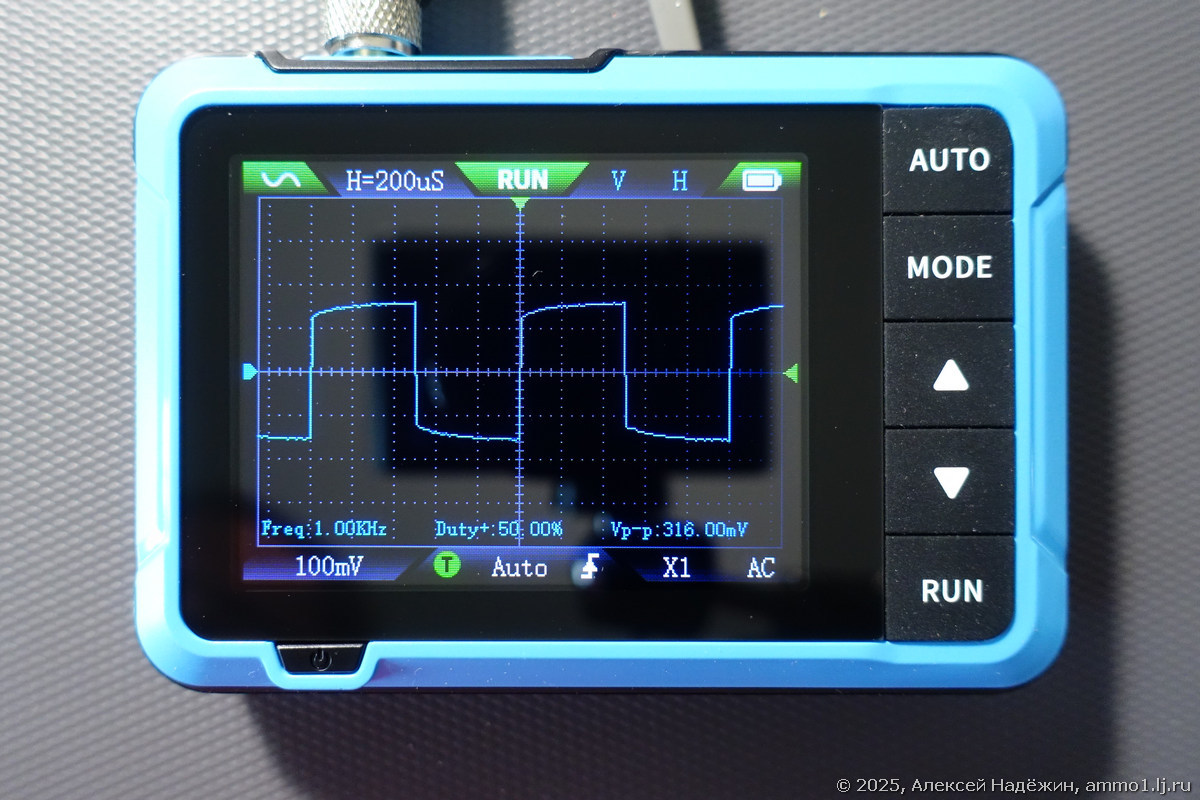

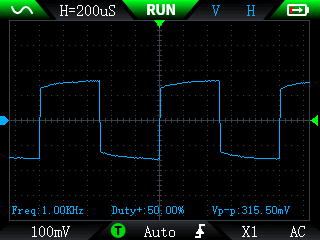

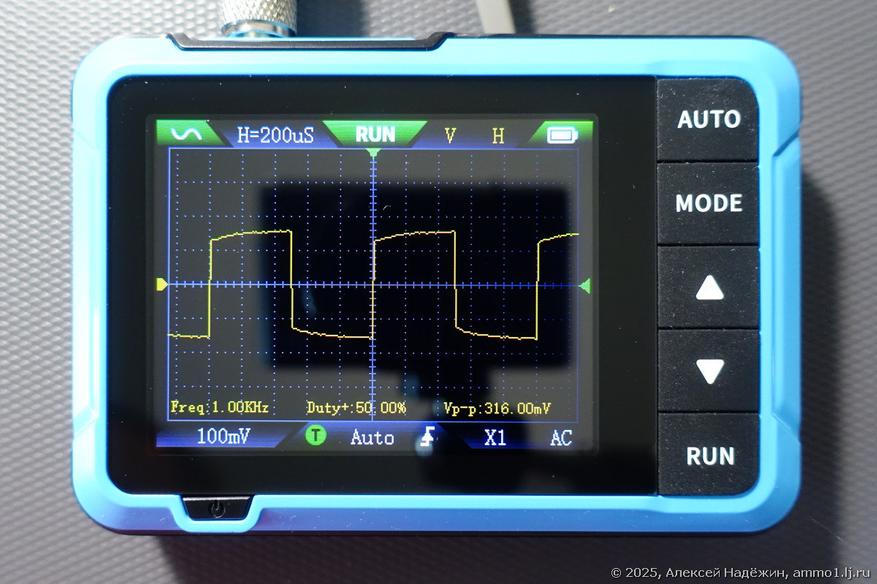

Осциллограф достаточно точно отображает форму сигнала на частоте до 1 МГц, на более высокой частоте меандр на входе превращается в синусоиду на экране. Максимальная частота, которую осциллогрaф может как-то отображать, составляет около 30 МГц.

У прибора немного странное управление, особенно в режимах настроек: при выборе режима работы (осциллограф — генератор — системные настройки) переключать пункты можно как кнопками со стрелками, так и качелькой, но выбрать нужный пункт можно только нажатием качельки, что не очень удобно. Нет единой кнопки выхода — где-то выход из меню происходит по долгому нажатию MODE, где-то по долгому нажатию качельки. Вполне можно было сделать интерфейс управления, чтобы все действия можно было производить кнопками, а качелька лишь дублировала некоторые из них для удобства, но так не сделали. Впрочем, управление в режиме осциллографа отличное и гораздо удобней, чем в других подобных приборах, а к остальному можно быстро привыкнуть.

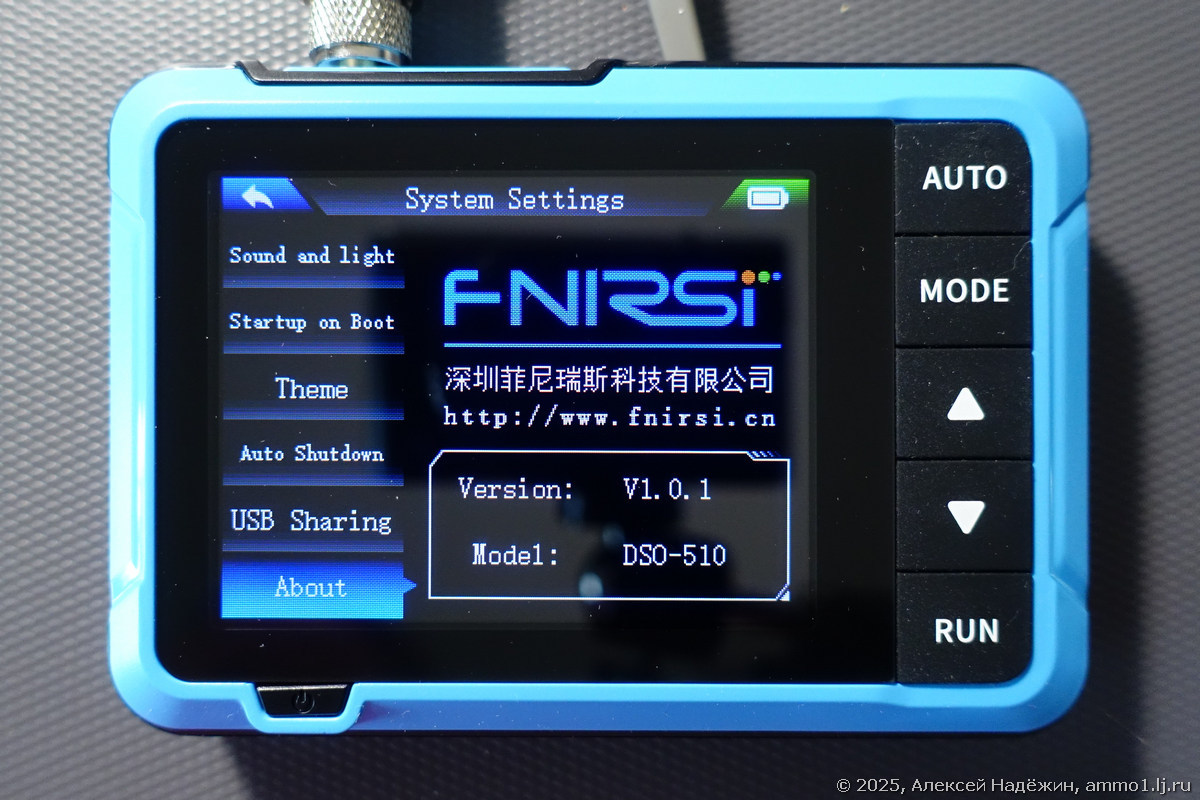

В прошивке v1.0.3, с которой приходит прибор, не работает подключение к компьютеру по USB для копирования скриншотов. В новой прошивке v1.0.4 оно работает, но странно работает сам осциллограф (осциллограмма «улетает» за границы экрана и вернуть её не получается). На текущий момент всё работает в прошивке v1.0.1 (установить её очень просто: выключенный прибор подключаем к компьютеру и включаем его с зажатой качелькой: появится накопитель, на который нужно записать файл прошивки, который тут же автоматически прошьётся. Прошивку V1.0.1 можно скачать у меня на сайте).

Несмотря на небольшие недочёты, прибор отличный: за небольшую цену маленький, автономный и достаточно удобный осциллограф с широким частотным диапазоном, хорошим щупом со всей необходимой оснасткой, да ещё и генератор «в придачу».
