Обзор паяльной станции Alientek HP15: Стол для пайки
В обзоре пойдет речь про нагревательный стол для пайки SMD компонентов. Компактные размеры, простое и понятное управление с информативным LCD дисплеем. Работает от зарядного устройства с мощностью 65-150 Вт или стационарного блока питания.
Технические характеристики
| Входное напряжение | 12 В постоянного тока ~ 24 В (входы TYPE-C и DC не могут использоваться одновременно!) |
|---|---|
| Протокол быстрой зарядки | PD2.0/PD3.0 |
| Предельная мощность | 30-150 Вт |
| Диапазон регулирования температуры | 80-350 °С |
| Площадь нагрева | 50 мм x 50 мм |
| Параметры экрана | 0,96-дюймовый IPS LCD 160x80 |
Комплектация

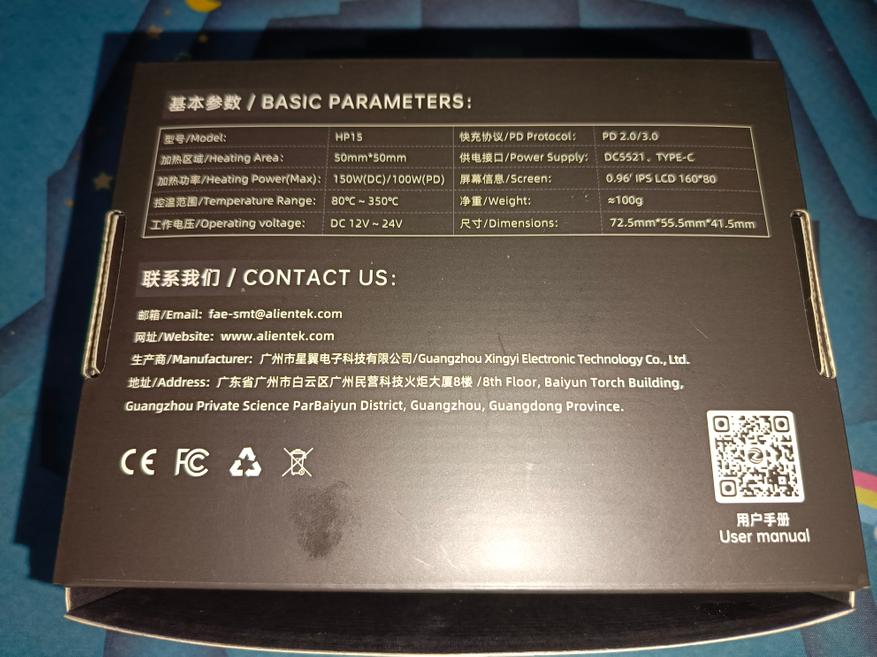

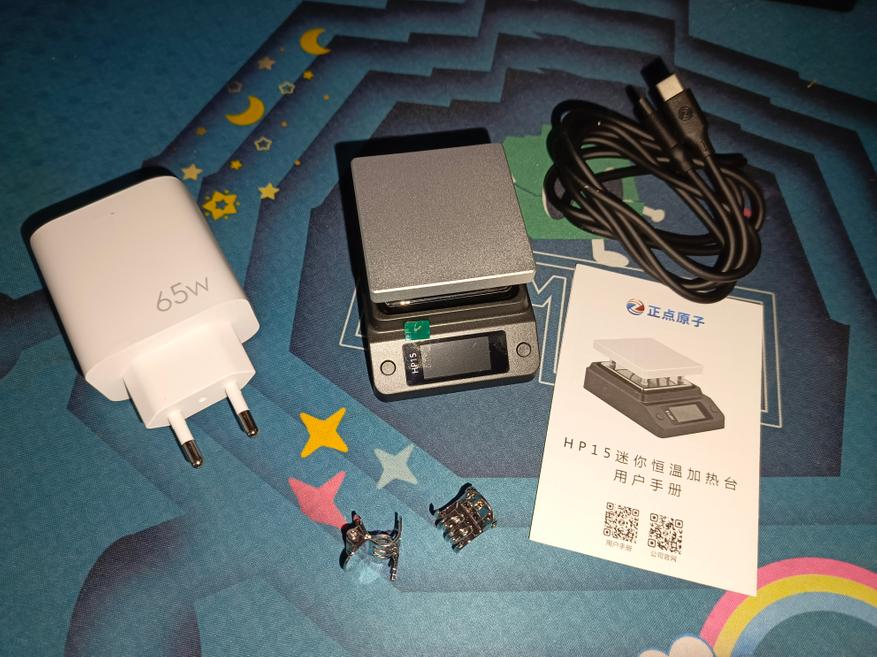

Стол для пайки упакован в фирменную упаковку, внутри которой находится:
- Инструкция на английском языке
- Два зажима для плат
- Провод для подключения type-c/type-c 100 Вт
- Адаптер питания мощностью 65 Вт — зависит от выбранной комплектации
Внешний вид

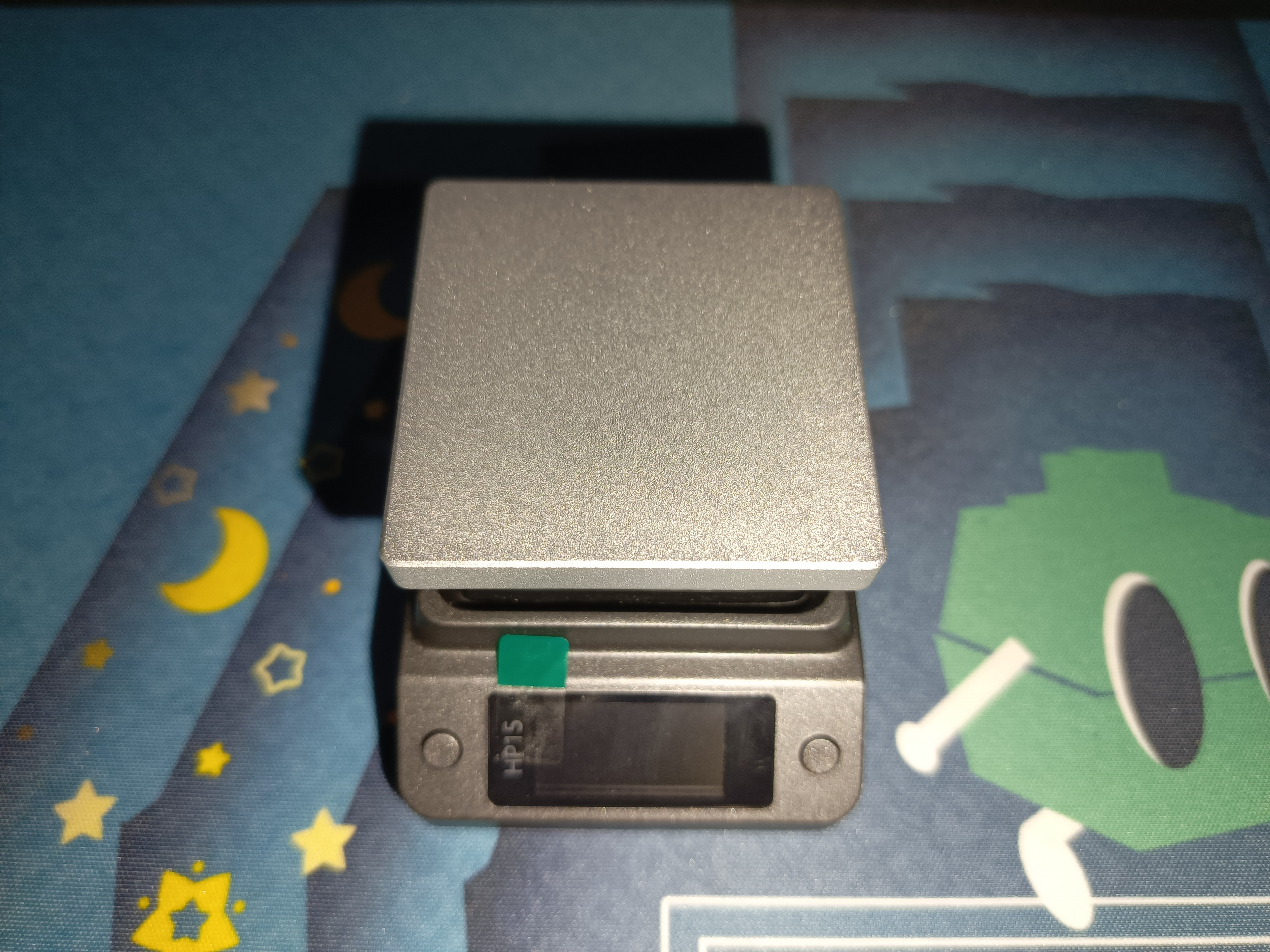

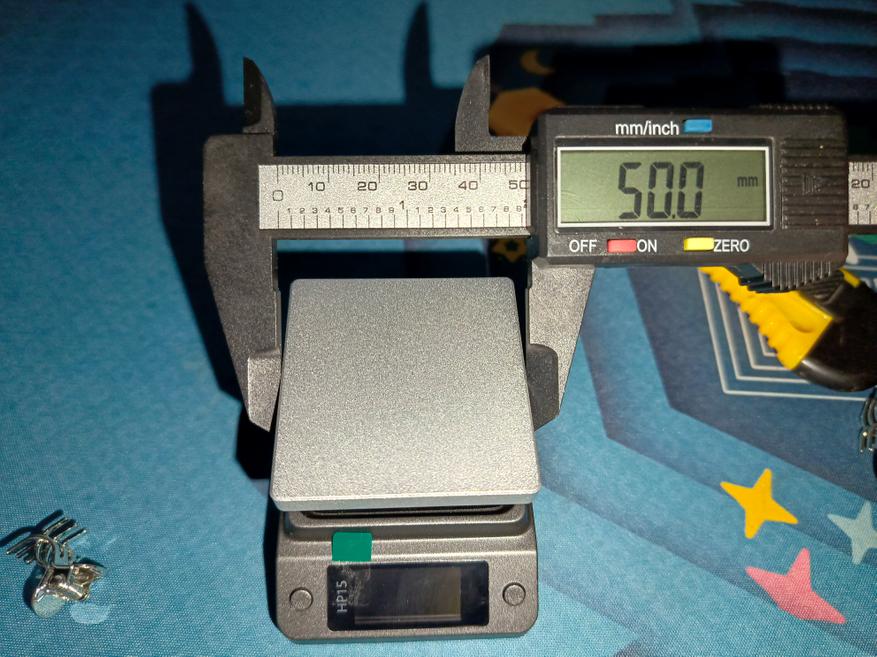

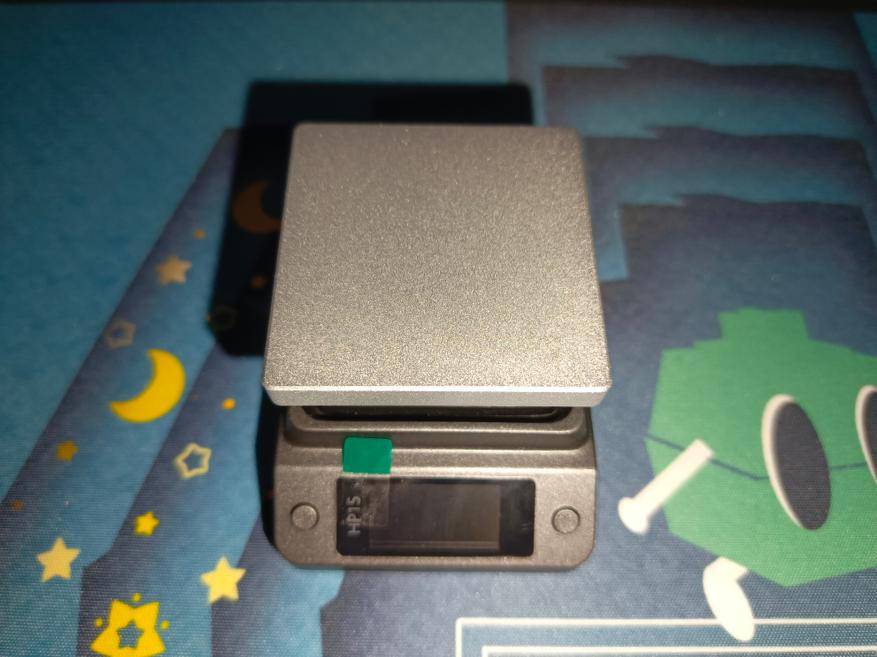

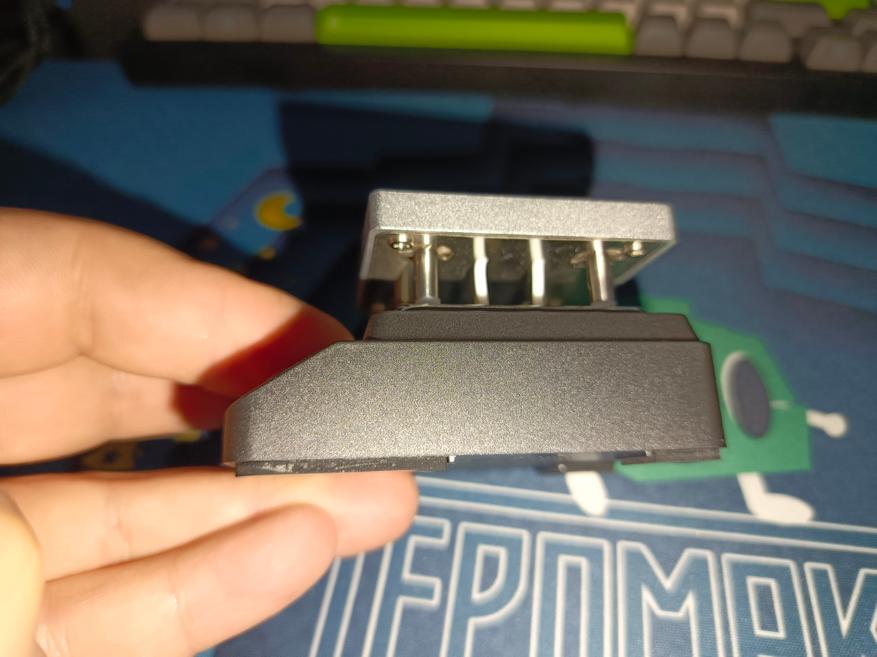

Стол весьма компактный и не займет много места на вашем столе. Зона подогрева всего 50 на 50 мм, поэтому этот стол подойдет для маленьких плат или точечно подставлять под большую плату.

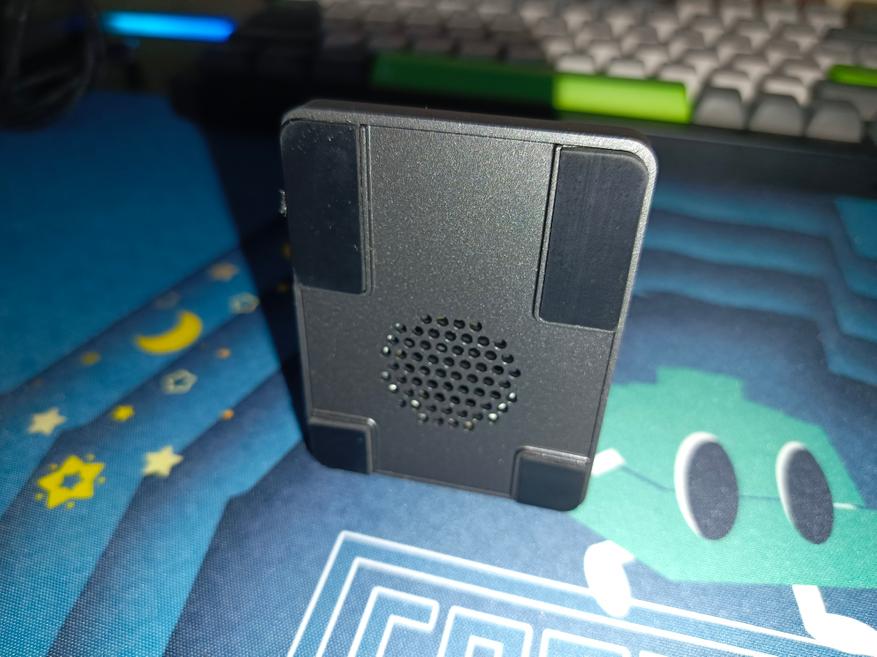

Снизу установлены резиновые накладки и вентиляционные отверстия. Как по мне, очень маленький зазор для забора воздуха. Думаю в дальнейшем наклеить дополнительные ножки, чтобы увеличить просвет между столом и корпусом.
За управление отвечает всего две кнопки, расположенные по краям дисплея. Кнопки механические, и нажимать удобно.

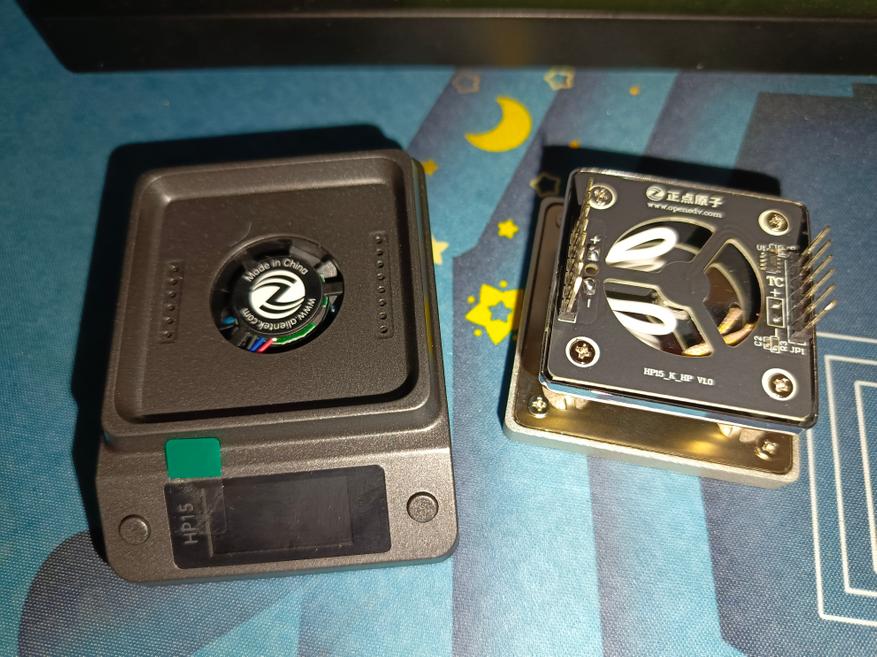

Сам стол сделан в виде съемного модуля, в случае поломки его можно будет приобрести отдельно.

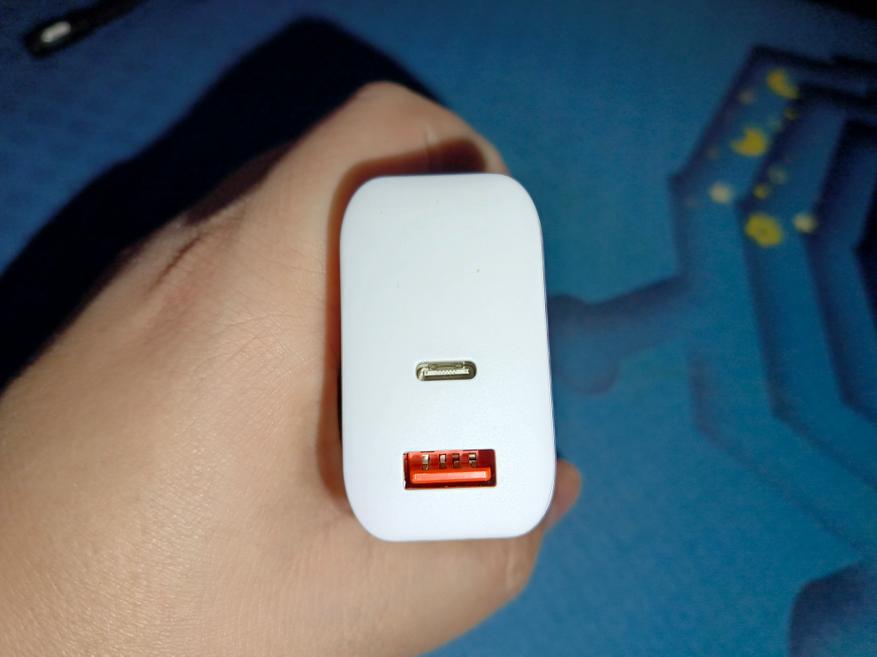

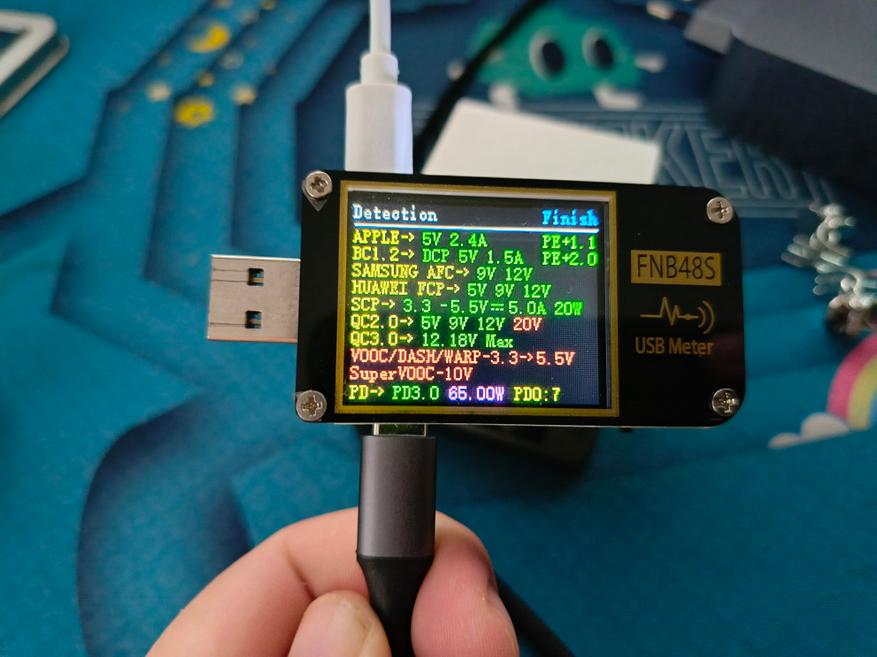

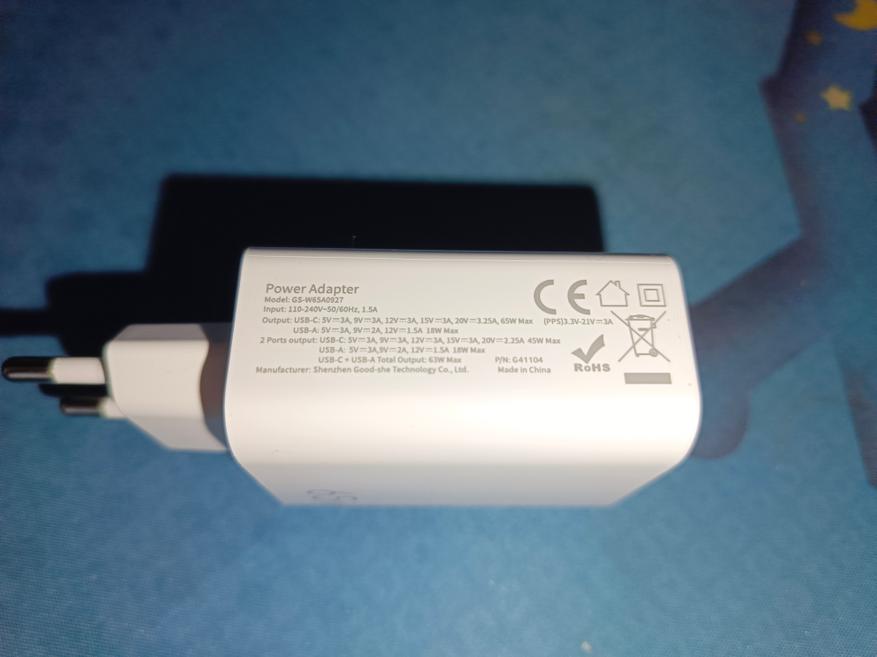

Комплектная зарядка всего на 65 Вт и оснащена двумя разъёмами USB и Type-C. Поддерживает большинство популярных протоколов быстрой зарядки и поддерживает быструю зарядку сразу двух устройств. Получается два независимых контроллера. USB-разъём ограничен мощностью в 18 Вт, если задействовать два разъёма, то общая мощность составляет 63 Вт.
С данным ЗУ цена увеличивается всего на 1100 рублей.
Демонстрация работы

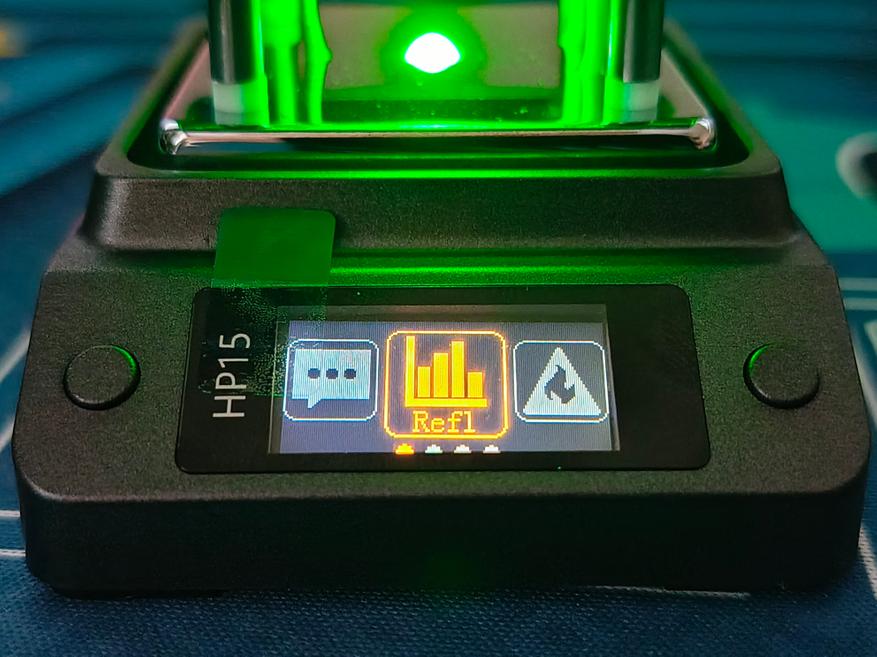

Дисплей небольшой, но на нем выводится вся необходимая информация. Управление происходит двумя кнопками: левая — листая меню влево, если удержать, то возвращает в предыдущие меню. Правая кнопка делает всё аналогично, только пролистывает меню вправо и входит в выбранное меню при удержании. Получается влево/вправо — назад/вперед. В целом управление реализовано весьма удобно.

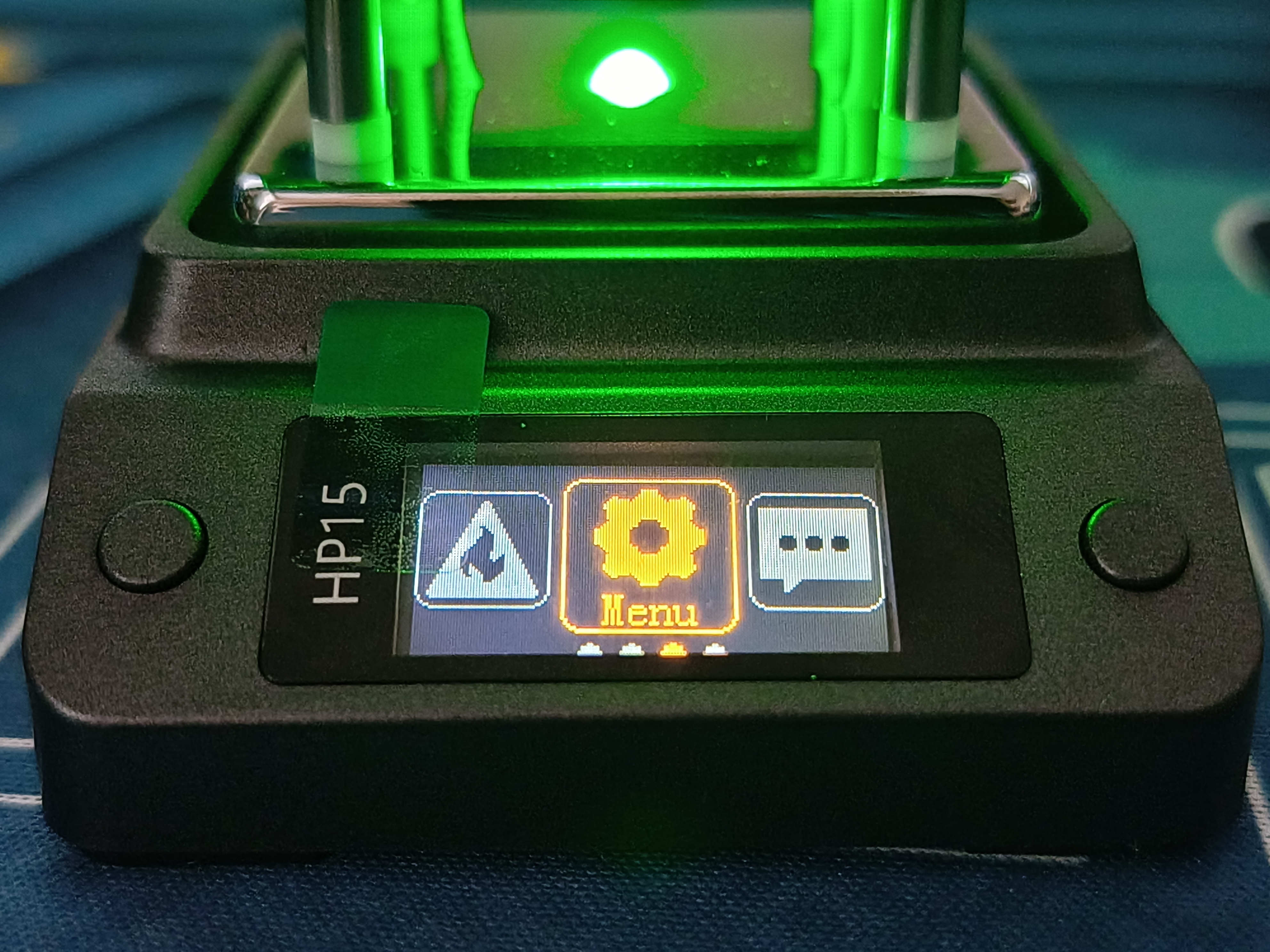

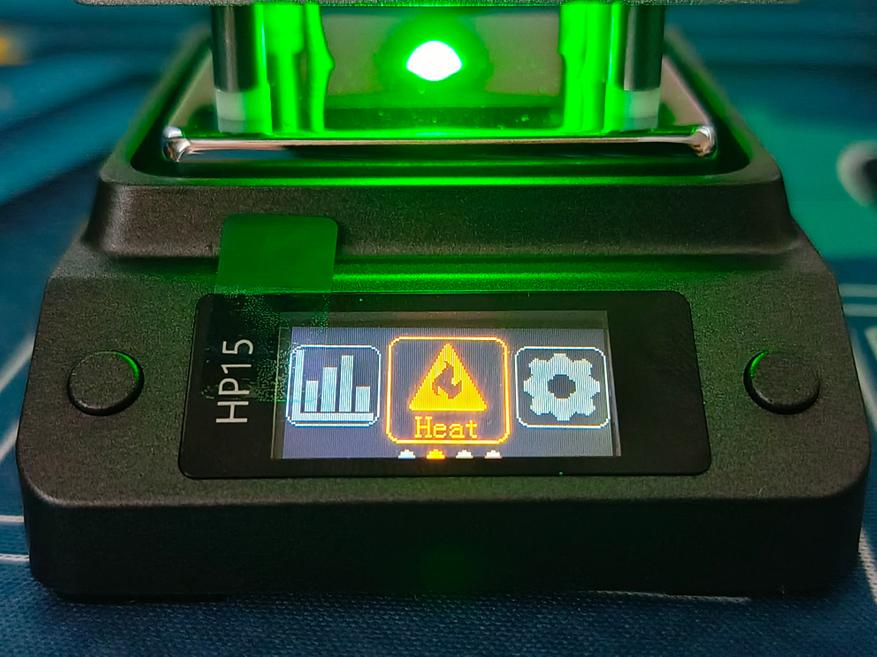

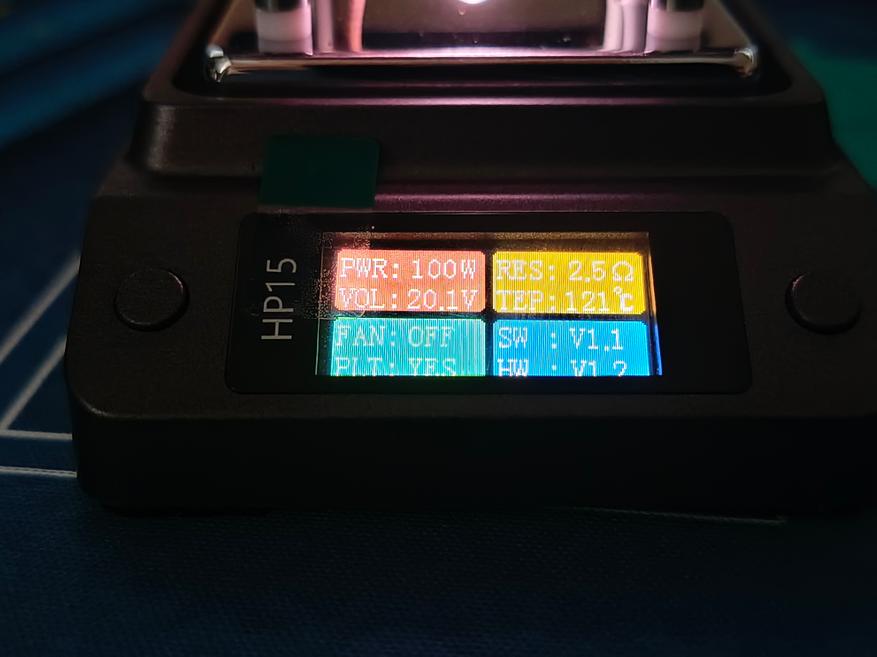

После включения вы попадаете в главное меню, где всего четыре пункта. Первые два — это нагрев, третий пункт — настройки, и последний — сведения о ПО и самом изделии.

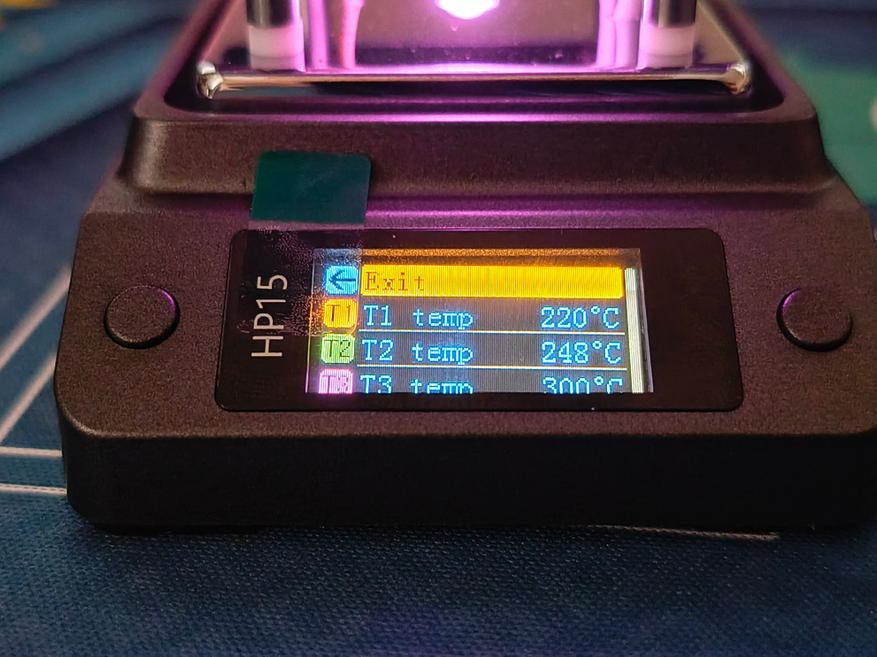

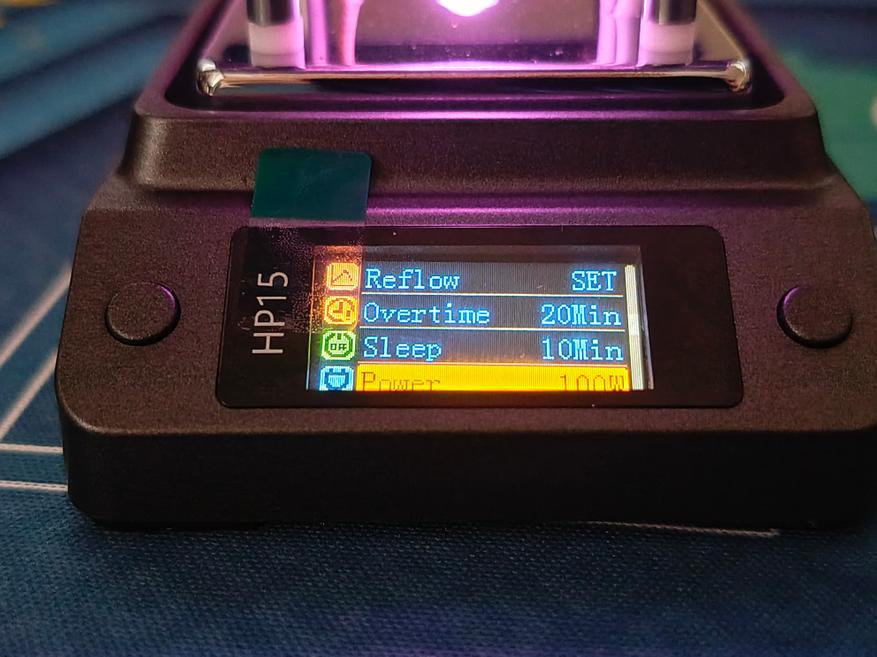

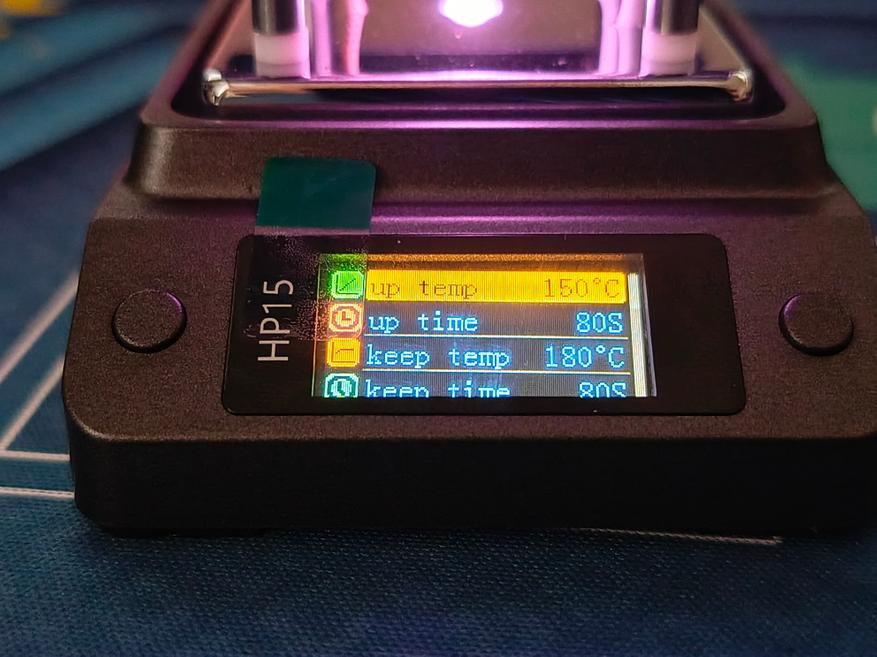

Меню настроек устройства предлагает широкий выбор параметров. В наличии три предустановленных режима, а также возможность самостоятельно задать температуру в диапазоне от 30 до 350 °C. Можно выставить общее время работы и время для спящего режима. Мощность выставляется от 30 до 150 Вт.

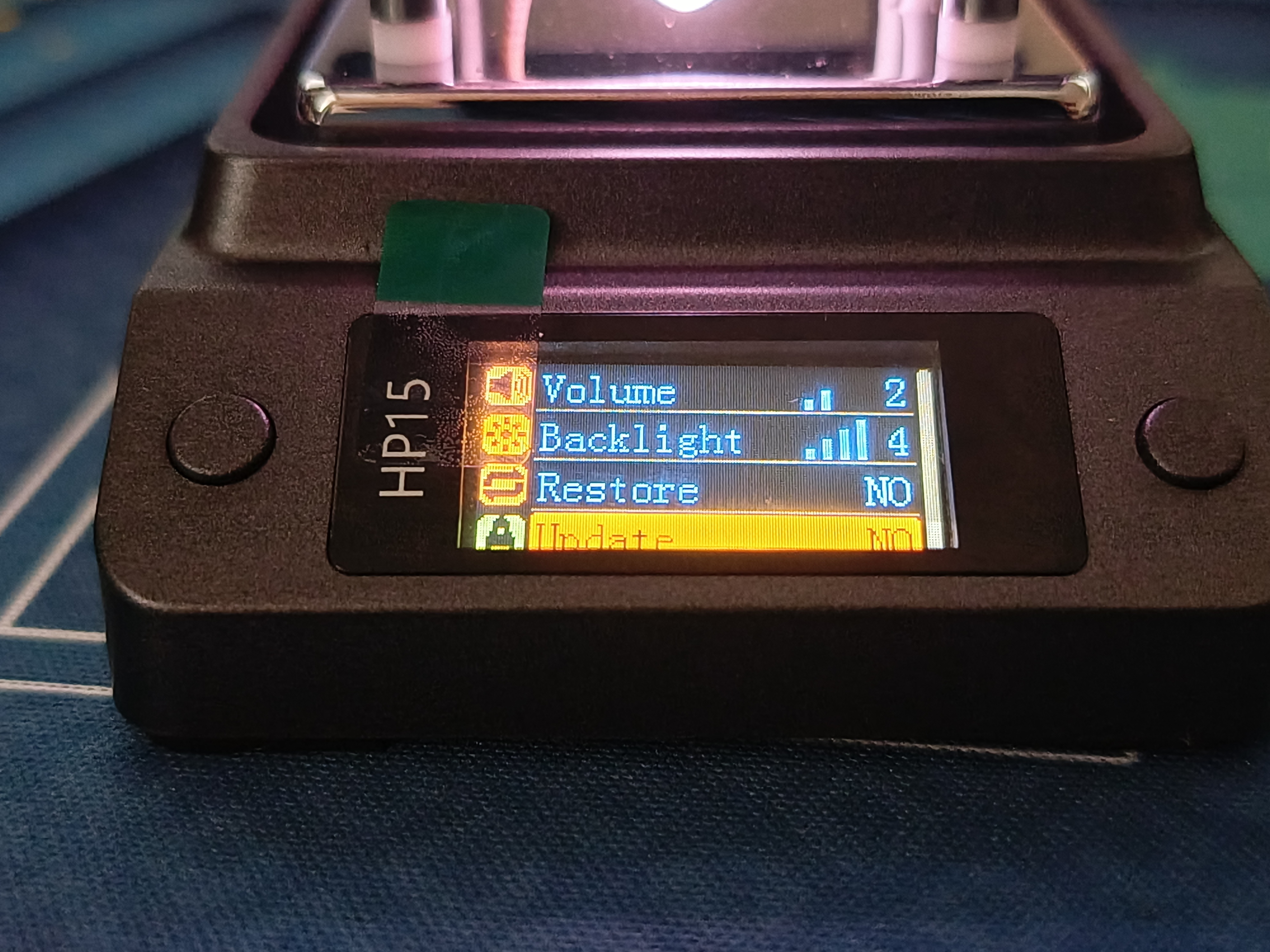

Есть интересная настройка — угол опрокидывания. Значения можно выставить в диапазоне 20°-50°. Если простыми словами, перевернете устройство, оно отключит нагрев. Помимо всего, настраивается громкость нажатия кнопок и яркость подсветки дисплея.

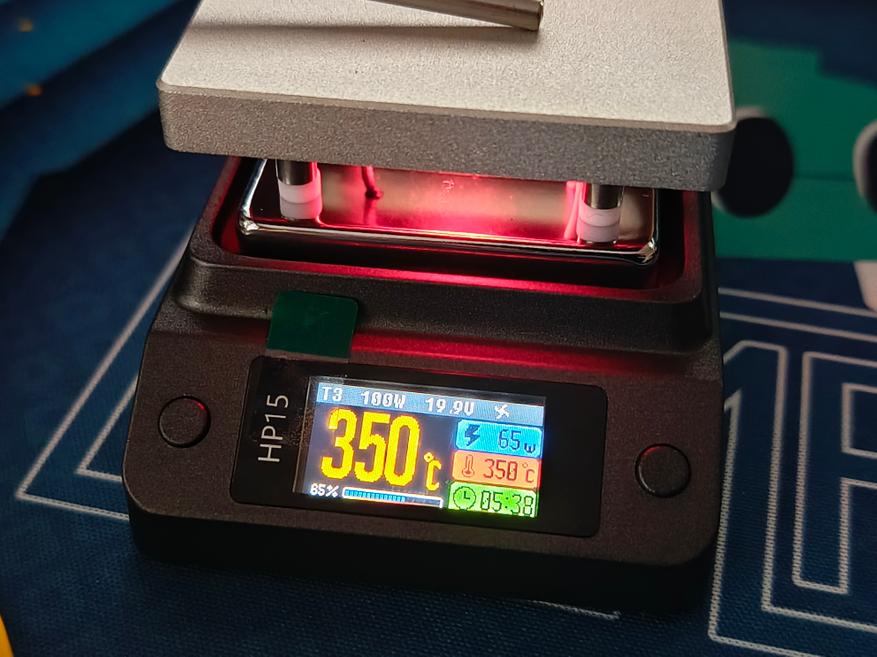

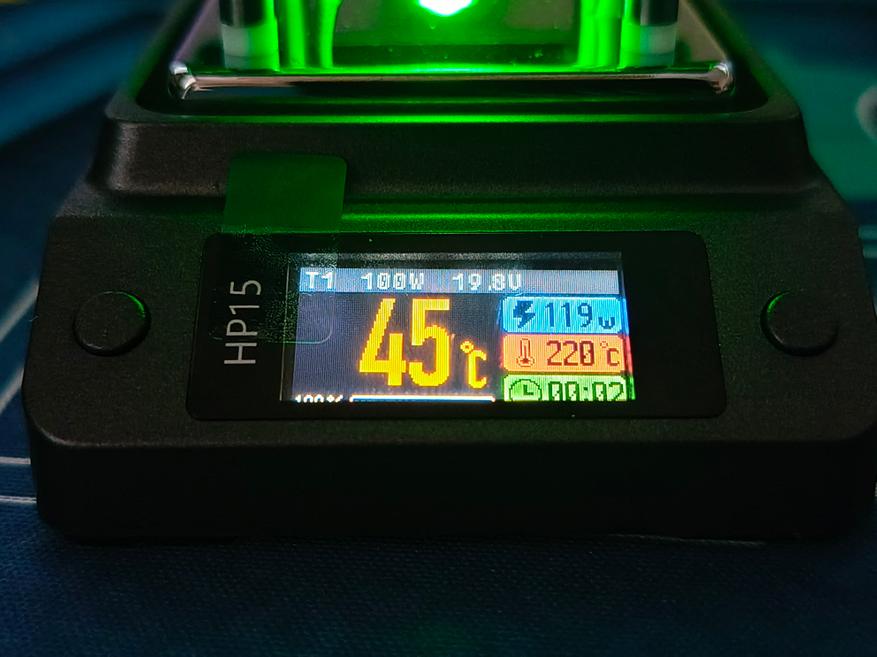

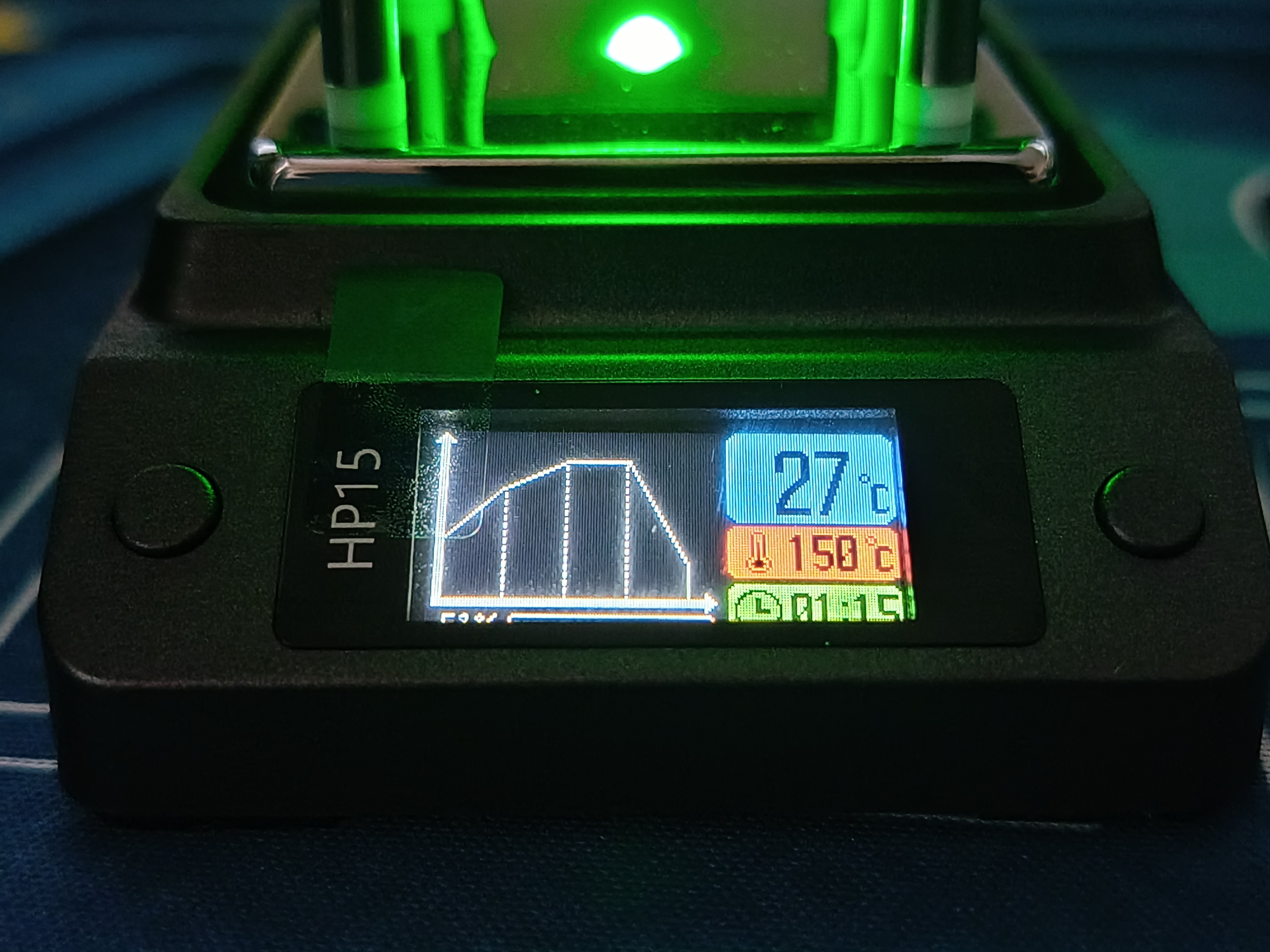

На дисплее в режиме нагрева всё предельно просто и ничего лишнего. Отображается текущая температура и до какой температуры будет происходить нагрев. Показывается время работы и потребляемая мощность. В моем случае это 100 Вт при напряжении 20 В и силе тока 5 А.

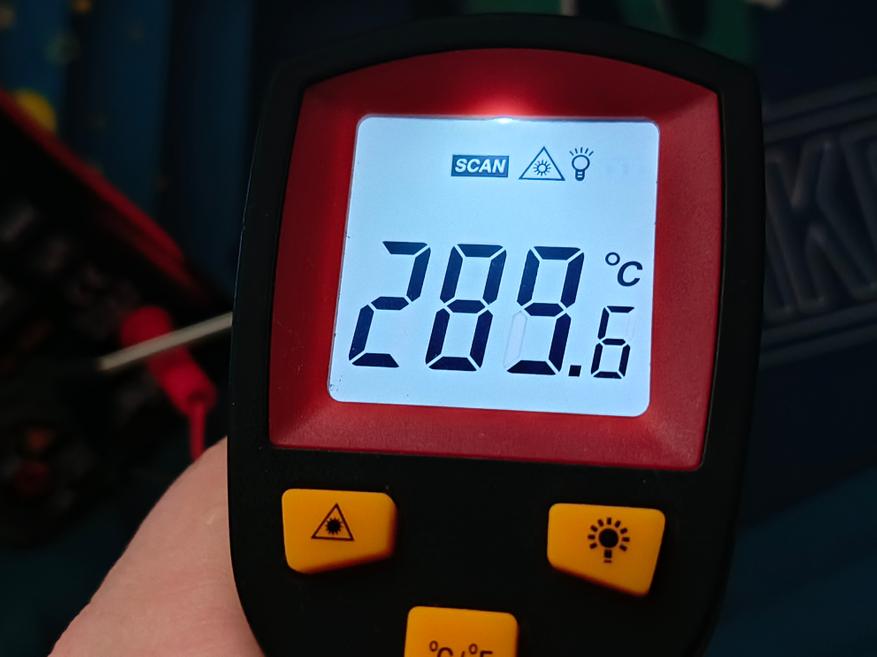

Я выставил температуру в 350 °C, пирометр не смог корректно отобразить параметры на отражаемой поверхности и максимум смог зафиксировать температуру всего 290 °C. Термощуп от мультиметра уже показал чуть ближе, но не совсем правильные параметры. Но 317 °C уже ближе к правде.

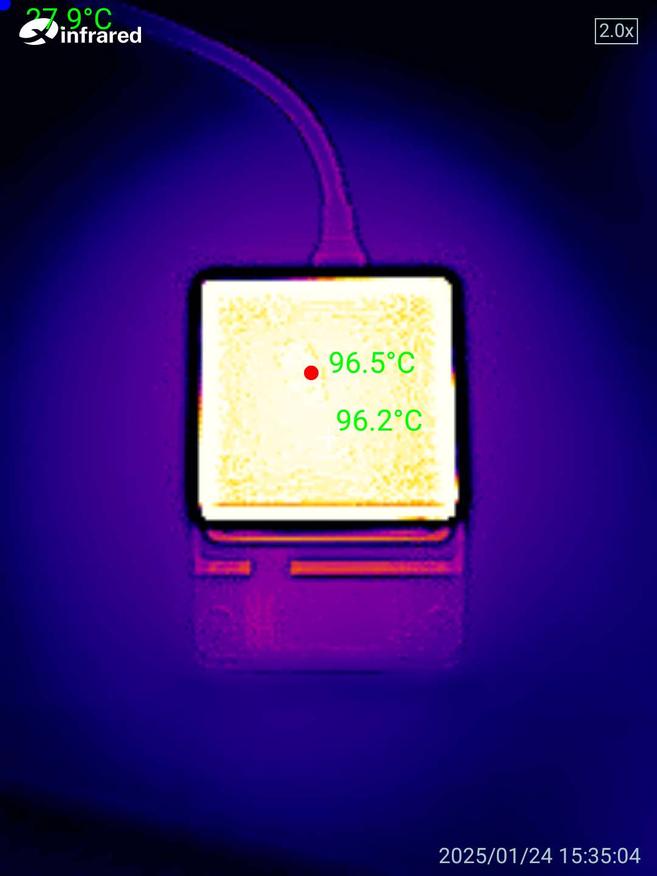

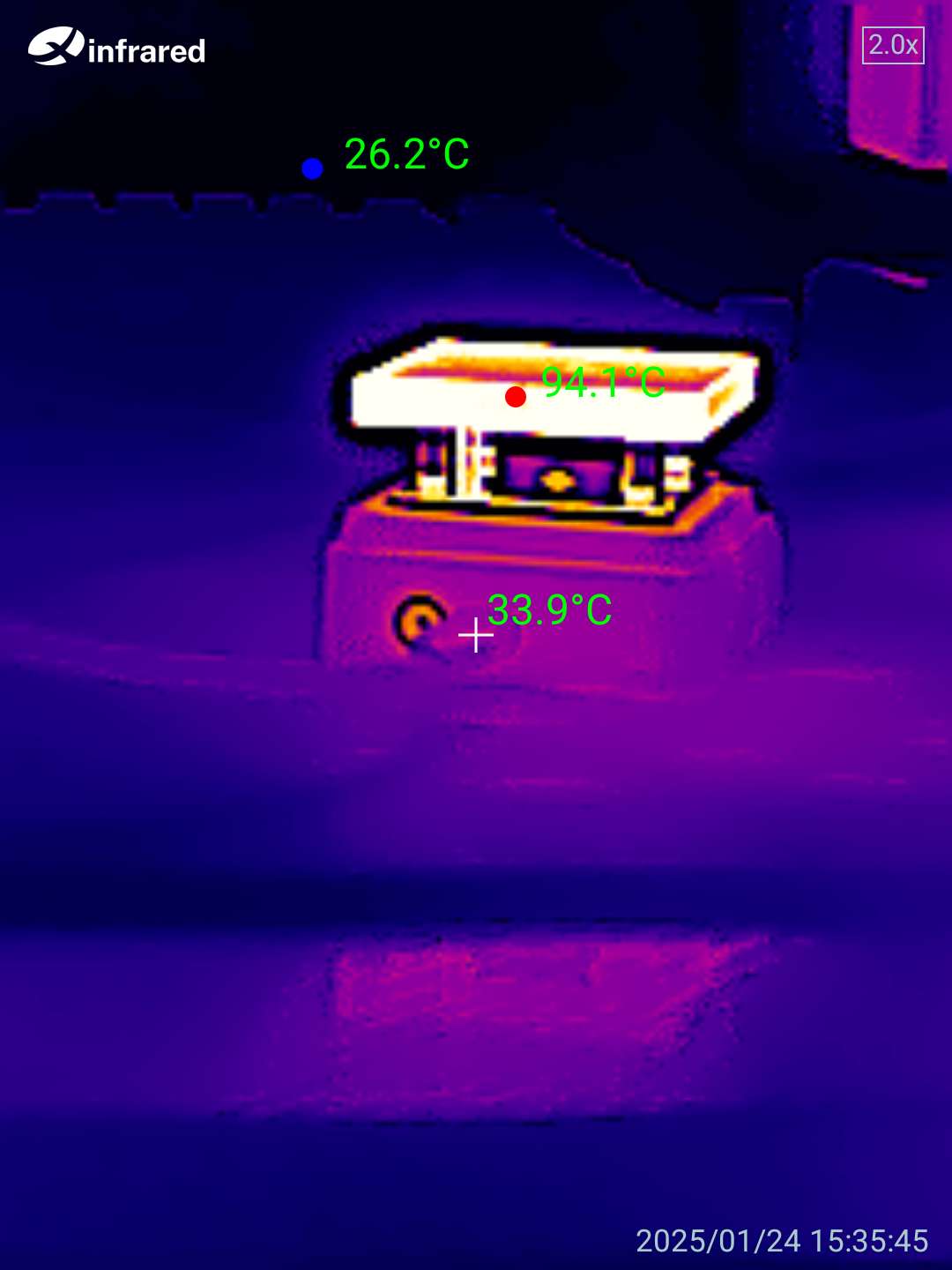

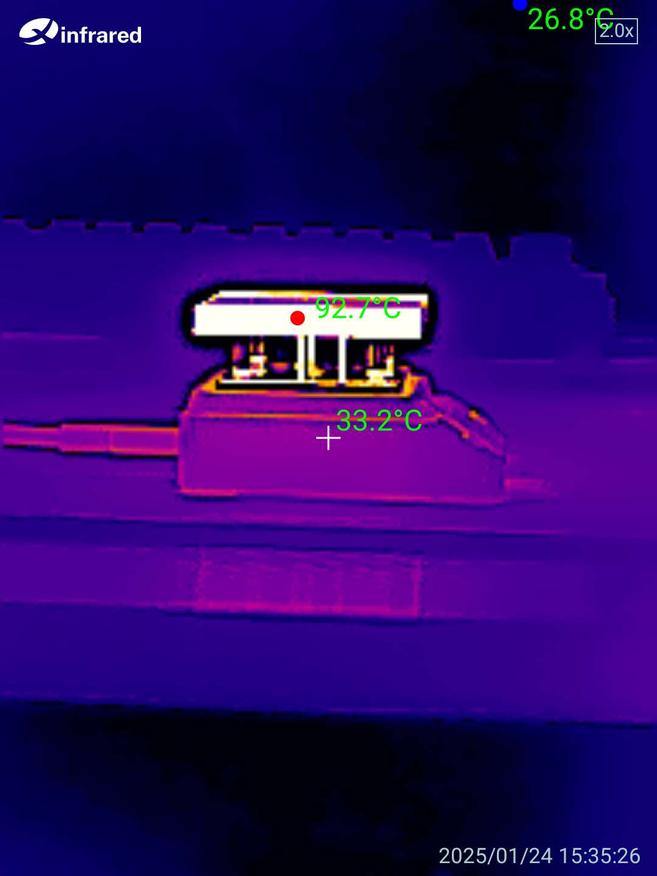

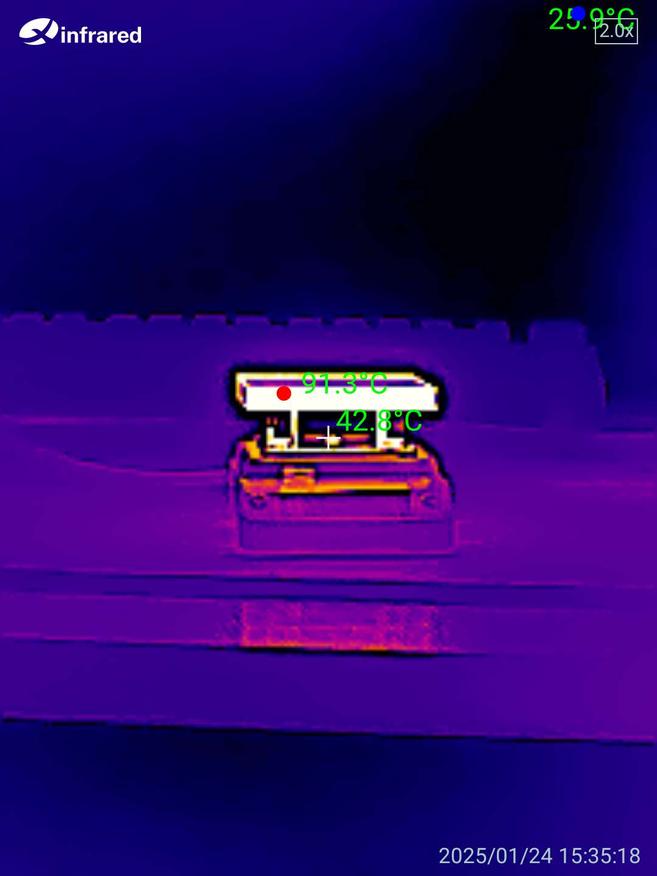

Вставив значения в 100 °C на столе, так как у меня тепловизор свыше этой температуры не распознает, получил значения в 96,5 °C. В характеристиках сказано про погрешность в плюс/минус 3%.

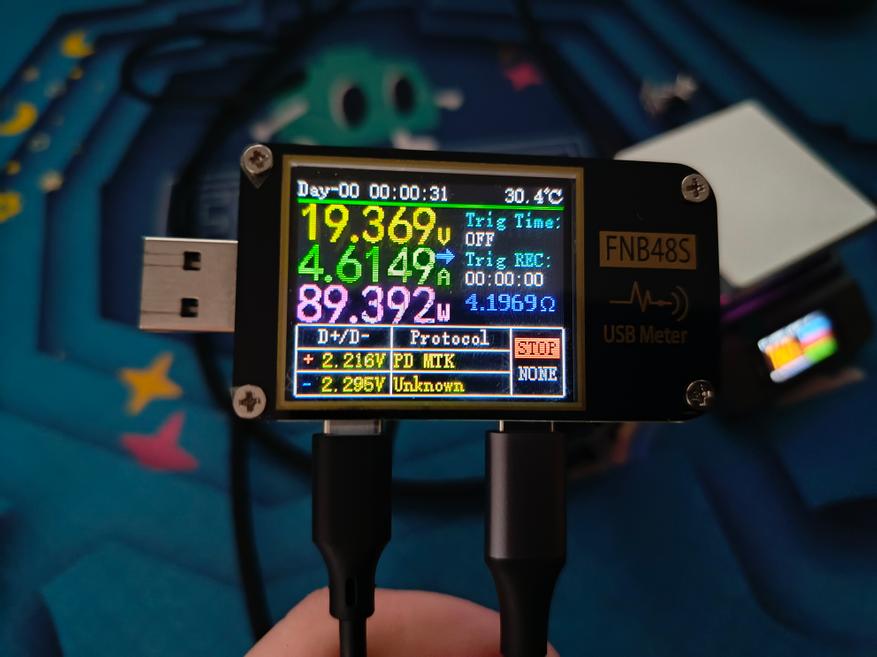

USB-тестер показывает значения в 90 Вт при выставленных на приборе 100 Вт. Погрешность в 10 Вт составила на потере двух кабелей, которые использовал для подключения USB-тестера.
Кстати, если вы заметили, что на всех фотографиях всегда нижняя часть стола светиться разным цветом. Это так задумано и отображается визуальная температура стола с помощью светодиода, который меняет свои оттенки от зеленого до красного в зависимости от температуры стола. Очень удобно, что посмотрев на прибор сразу понятно, что стол нагретый. Зеленый свет будет символизировать, что температура ниже 50 °C, а красный цвет, что температура выше 200 °C.
Нагрев стола до максимальной температуры в 350 °C при блоке питания в 100 Вт занимает около 3,5 минут. Чем мощнее блок питания, тем быстрее будет происходить нагрев, но максимальная мощность не должна превышать 150 Вт. Можно подключить ЗУ через USB-C разъём или воспользоваться круглым DC разъёмом и подключить от любого стационарного блока питания.
Итоги
Интересный гаджет для любителей электроники и пайки. Со своими задачами справляется хорошо. Нужно понимать, что зона пайки очень маленькая, если что-то паять большое, то придется плату устанавливать в другой зажим, а этот подогрев подставлять снизу.

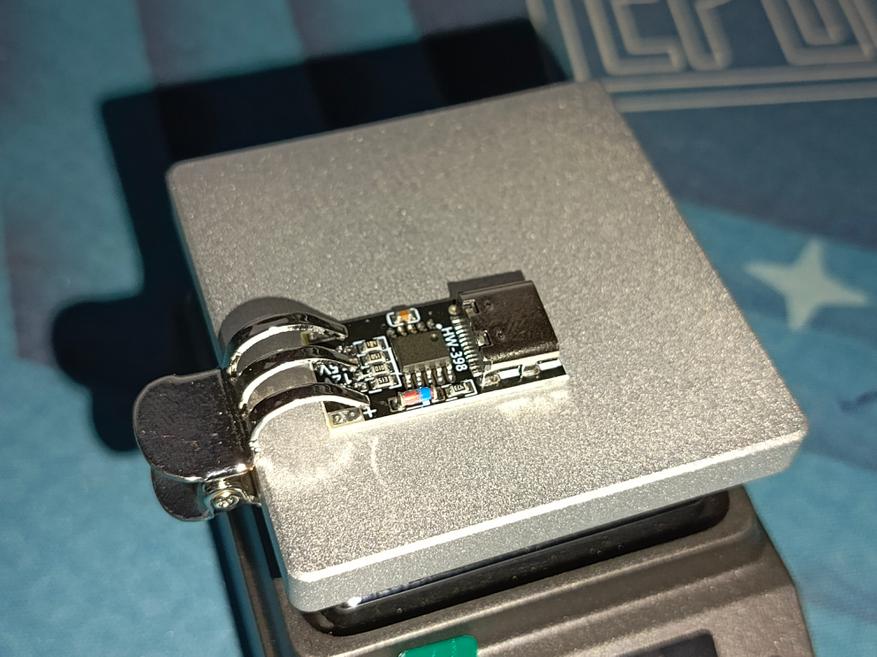

Удобно перепаивать всякие микросхемы по типу флеш-памяти W25Q12 для заливки прошивки через программатор. Также перепайка всех SMD-компонентов, причем это всё можно сделать будет без паяльника, если стеклотекстолит нетолстый, а на плате не тугоплавкое олово. Ну или с помощью фена куда проще будет поднять транзистор, припаянный на основание.
Этому подогреву можно найти множество применений. Даже, например, подогреть себе чай в кружке). На смартфоне отклеить дисплей или заднюю крышку можно будет, но все-таки зона нагрева 50х50 мм маленькая, и придется двигать смартфон. Для такой задачи оптимально будет подогрев со столом 120х120 мм.
К качеству изготовления особых претензий нет. Порадовала защита от опрокидывания и время работы, после которого выключится подогрев.
Из минусов могу отметить, что в комплекте нет DC адаптера для подключения к стационарному блоку питанию. Ну и наверное цена завышена.
Узнать актуальную цену Alientek HP15 можно здесь.
-----
