Обзор DC тестера KWS-DC28

У многих в хозяйстве есть USB тестер, а то и не один. Недавно в продаже появились подобные тестеры c разъёмами DC 5.5 x 2.1 mm, которые удобно использовать для контроля заряда аккумуляторов и анализа потребления различных устройств.

Несмотря на наличие дюжины USB-тестеров, я купил такой тестер и изучил его.

Конечно можно сделать переходники для USB тестера и не покупать отдельное устройство, но во многих случаях удобнее воткнуть между источником питания и нагрузкой такой тестер и не думать о переходниках.

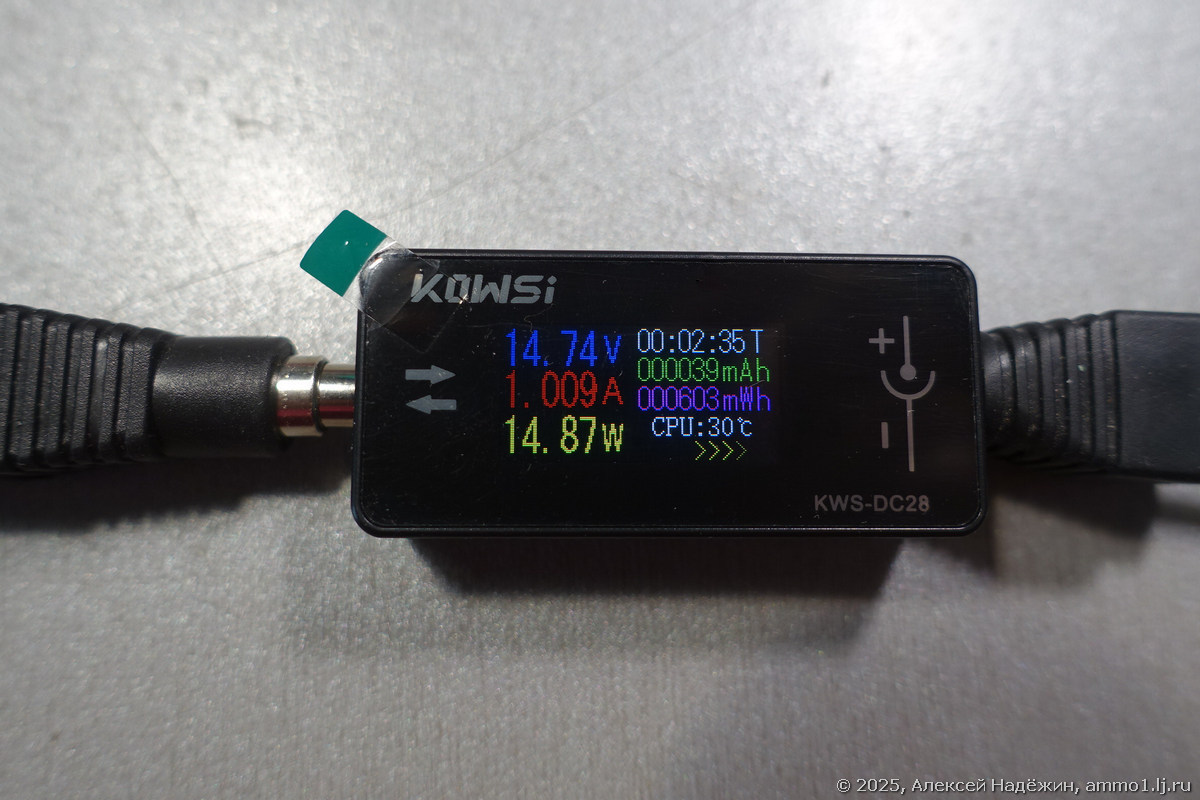

Тестер измеряет напряжение, ток и мощность, проходящие через него. Подсчитывает время работы, миллиампер-часы и миливатт-часы, а заодно показывает в какую сторону течёт ток.

Продаётся тестер в пакете, в комплекте инструкция на английском.

Цветной экранчик у тестера маленький (я ожидал, что он будет больше): 0.96 дюйма TFT, ширина изображения 22 мм, высота 10.5 мм.

В характеристиках указано измеряемое напряжение 4-30 В, в действительности тестер работает при напряжении 3.5 — 32 В.

Ток указан до 12 A, но при токе 10 ампер разъёмы начали греться так, что оплавился корпус, поэтому хоть технически тестер и способен измерять большие токи, лучше не превышать ток 5 А и следить за температурой разъёмов.

Тестер питается от измеряемого напряжения и всегда потребляет около 8 мА, независимо от поданного на него напряжения.

Единственная кнопка имеет три функции. При однократном нажатии в нижней части экрана включается или выключается отображение максимальных значений.

Длительное нажатие обнуляет время и значения mAh mWh, двойной клик переворачивает экран.

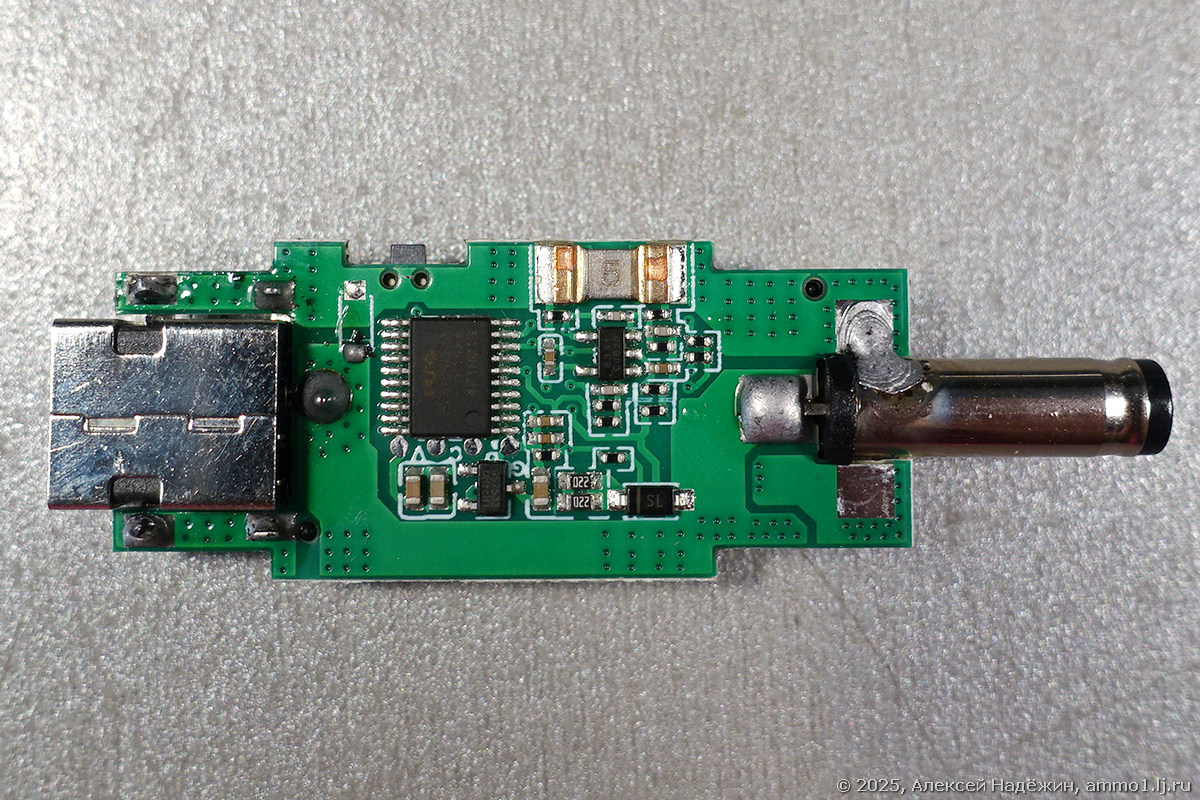

В тестере используется шунт с очень малым сопротивлением — 5 мОм, он разрывает минусовой контакт.

Я проверил точность измерения напряжения и тока (Глафира только делает вид, что спит, на самом деле помогает).

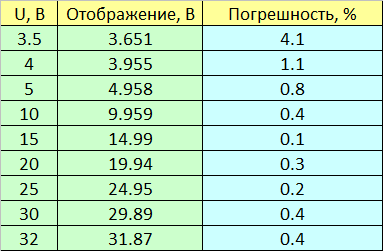

Напряжение, судя по всему, настраивали по значению 15 вольт (на этом напряжении погрешность минимальна). При 10-32 В погрешность измерения напряжения не превышает 0.4%, при меньших напряжениях всё хуже: при 4 В погрешность 1.1%, при 3.5 В более 4% (не зря производитель указал минимальное напряжение 4 В).

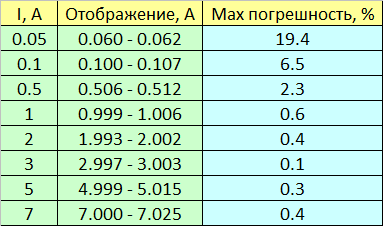

Отображение тока всё время «прыгает», я указал минимум и максимум, которые были на экране. С более-менее высокой точностью (погрешность до 0.6%) тестер измеряет токи более 1 А (это неудивительно при таком маленьком шунте). При 0.5 А погрешность измерения тока составляет до 2.3%, при 0.05 А всё совсем плохо — погрешность почти 20%.

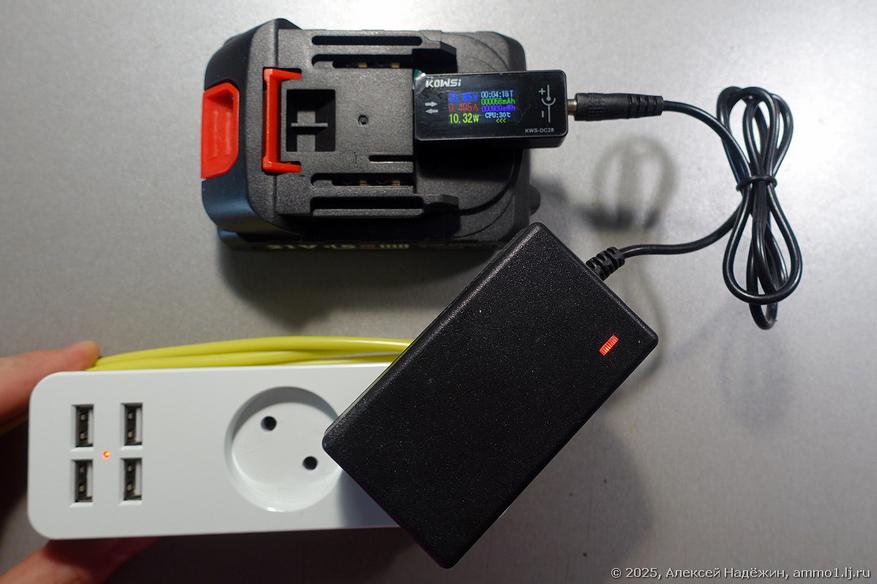

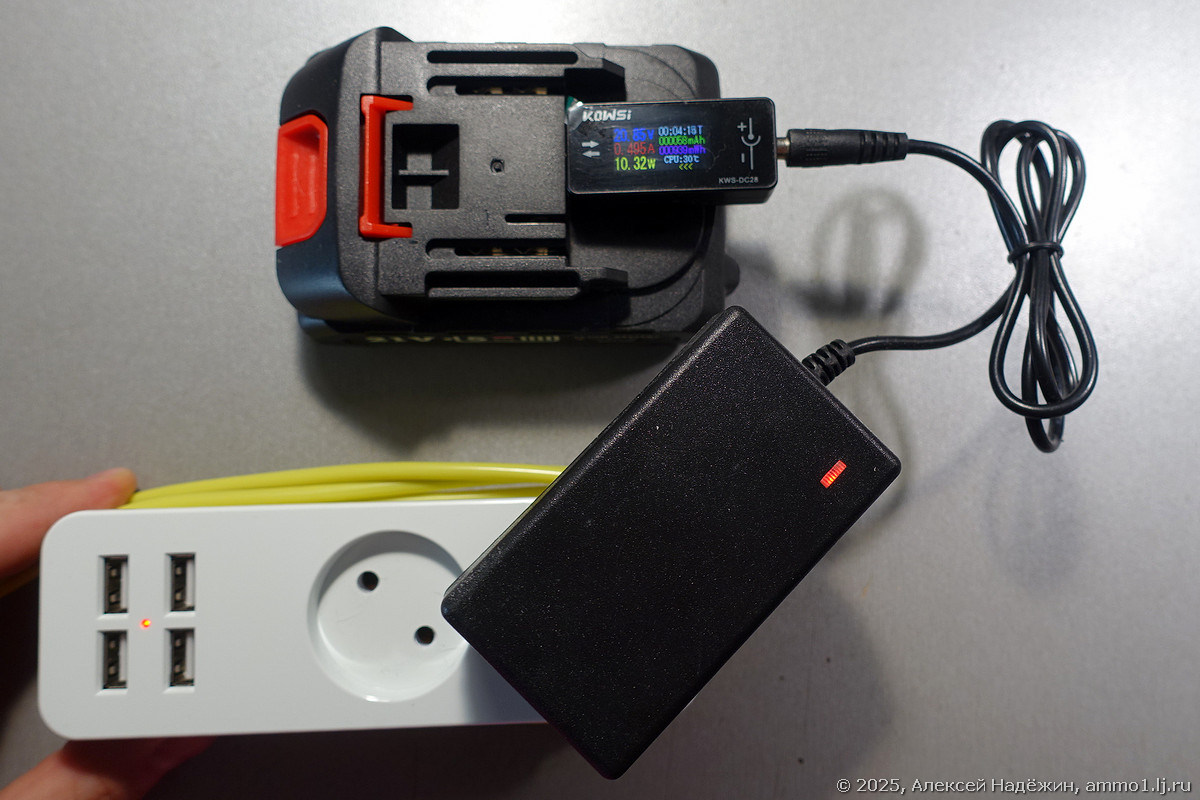

Типичное применения такого тестера — анализ параметров заряда аккумуляторов.

Конечно при таком применении даже 5% погрешности не имеют большого значения, но по мне лучше бы, чтобы диапазон измерения тока был не 12, а 3 ампера (вряд ли найдутся устройства с такими разъёмами, потребляющие больше), а точность выше.

Я покупал тестер на AliExpress за 360 рублей с бесплатной доставкой, сейчас он немного подорожал:
