Как выкрутить сломанный болт без повреждения резьбы

Характерный щелчок при откручивании болта обычно означает, что запланированный ремонт только что получил дополнительный этап. Головка остается в ключе, а резьбовая часть внутри блока двигателя, кронштейна, ступицы, корпуса или другой детали. Сам обломок зачастую стоит несколько рублей, зато одно неудачное движение сверлом способно превратить его извлечение в восстановление резьбы или ремонт всей детали.

Поэтому первым делом лучше убрать дрель в сторону и оценить ситуацию. Остаток болта может торчать наружу, находиться точно заподлицо или сидеть глубже поверхности. Не менее важно вспомнить, когда он сломался. Болт, головку которого сорвали при чрезмерной затяжке, после разрушения иногда остается в отверстии почти свободным. Если крепеж оборвался во время тяжелого откручивания, сопротивление никуда не исчезло, так как внутри могут находиться ржавчина, продукты коррозии или высокопрочный фиксатор резьбы.

От этого и следует выбирать способ. Разумный порядок всегда один: сначала методы, почти не угрожающие исходной резьбе, затем сверление и экстрактор, а полное удаление тела болта оставляем на случай, когда остальное уже не сработало.

Сначала попробуйте облегчить себе дальнейшую работу

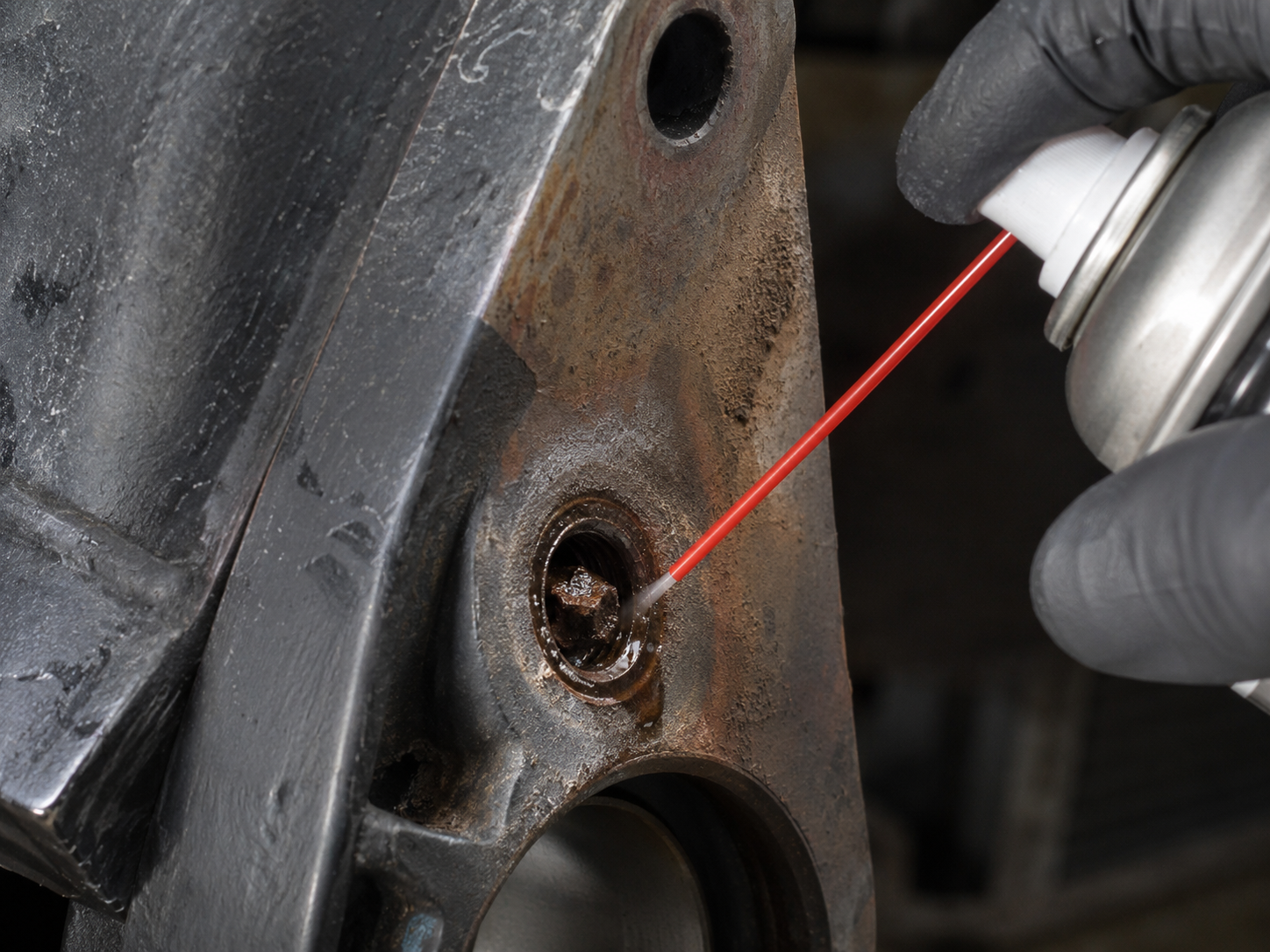

У ржавого крепежа есть смысл сначала очистить доступный участок от грязи и рыхлой коррозии, после чего нанести проникающий состав туда, где он действительно способен попасть к резьбе. Полезны и умеренные постукивания по обломку или окружающей массивной детали. Задача здесь не расклепать болт, а создать вибрацию и попытаться нарушить сцепление продуктов коррозии.

Нагрев тоже применяется при разборке сложных соединений, однако делать из него универсальный первый шаг нельзя. Рядом с болтом могут находиться сальники, подшипники, пластик, краска, закаленные детали или электроника. Если происхождение соединения неизвестно, нагревать деталь до красна только потому, что так делают в гаражных роликах, не стоит.

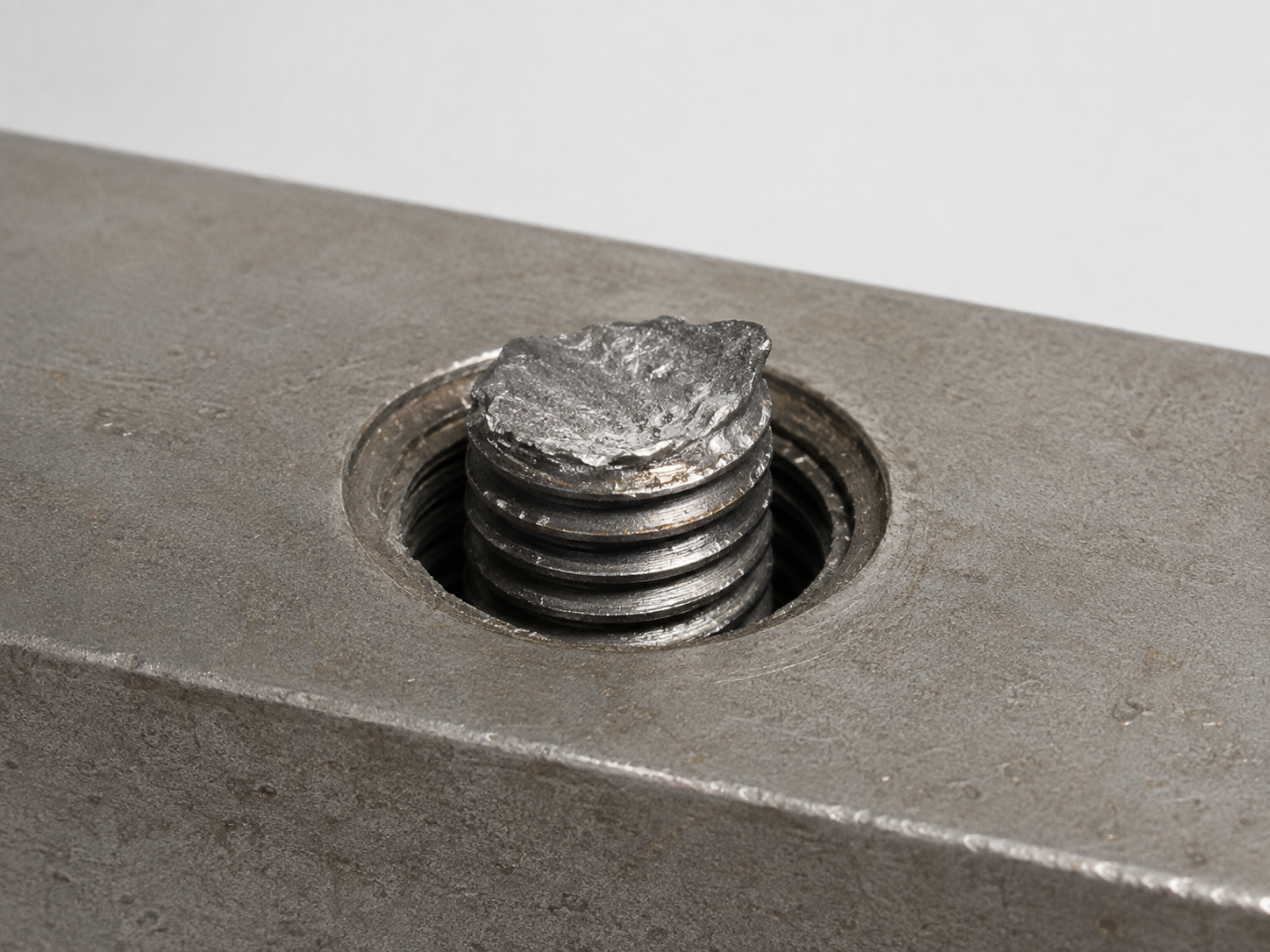

Если хоть несколько миллиметров болта торчат наружу, то сверлить еще рано

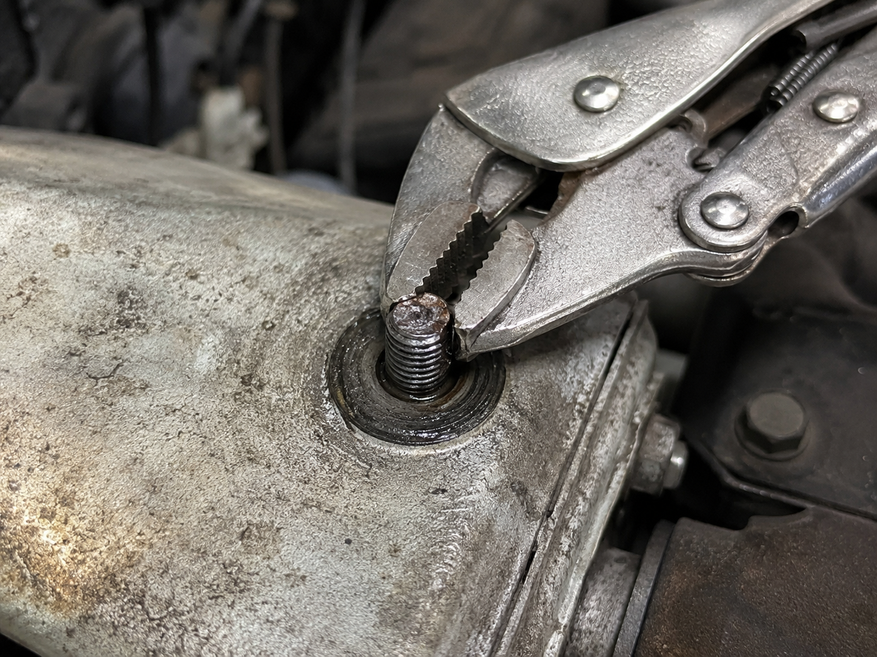

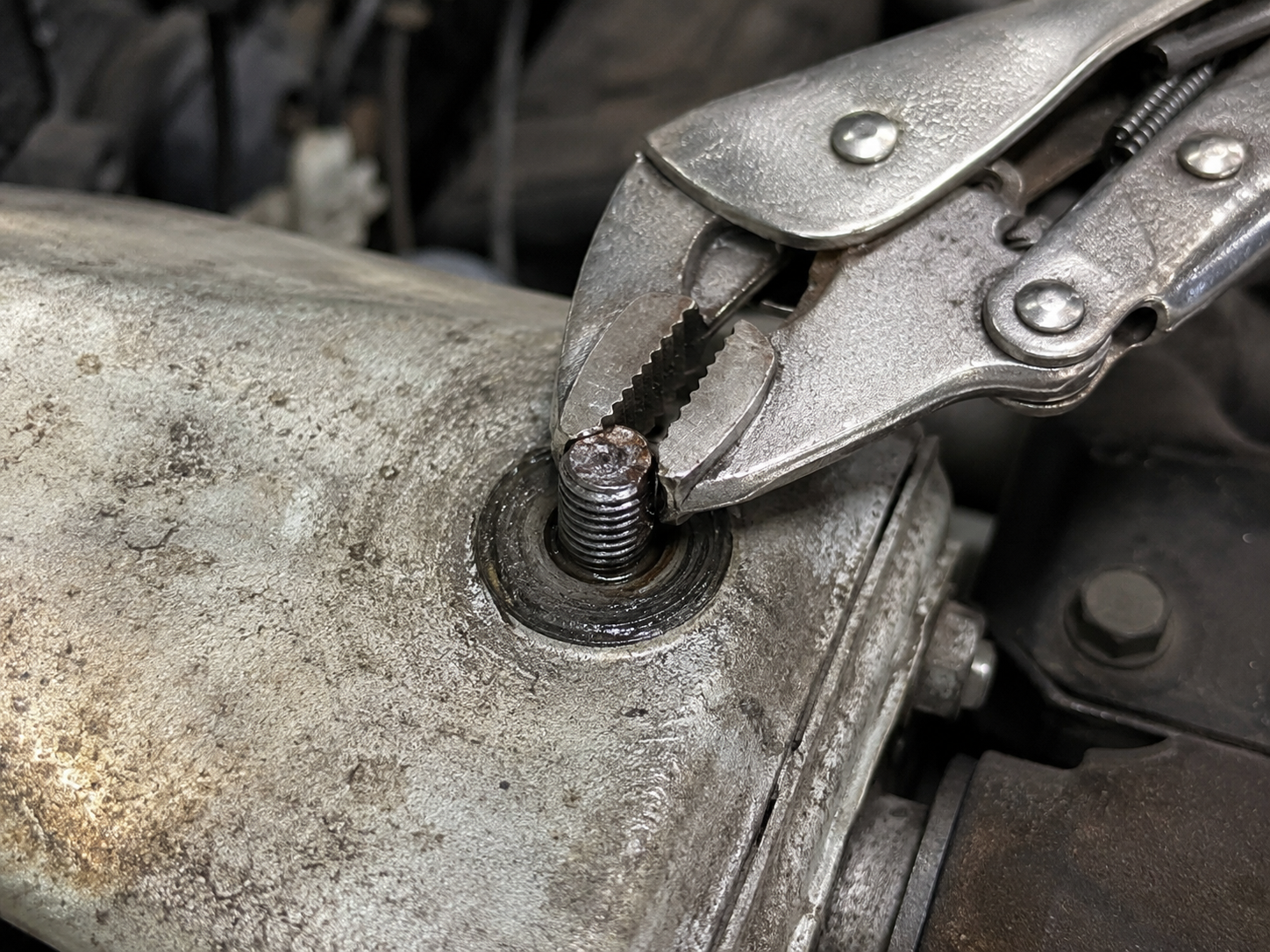

Это лучший из возможных сценариев. Выступающий остаток можно попытаться схватить качественными зажимными клещами или специальной головкой для поврежденного крепежа. Перед этим имеет смысл несколько раз аккуратно попробовать сдвинуть болт сначала в одну, затем в другую сторону. Даже небольшое движение сильно увеличивает шанс последующего нормального выкручивания.

Есть еще один старый прием, который особенно полезен, если за гладкий остаток нечем нормально ухватиться. На верхней части выступающего болта тонким отрезным диском или ножовкой делают прямой шлиц и пробуют провернуть его мощной плоской отверткой. Такой метод подходит только при достаточном количестве металла над поверхностью: глубокий пропил ослабляет обломок, а инструмент не должен задевать саму деталь.

Для относительно свободного обломка иногда работает и кернер. Его устанавливают ближе к краю торца и наносят небольшие удары по касательной в направлении откручивания. Крутящего момента получается немного, поэтому сильно закисший болт таким способом не победить. Зато крепеж, который сломался при затяжке и сидит свободно, способен начать вращаться без единого просверленного отверстия.

Именно этим простые способы хороши, так как если они не помогли, исходная резьба все еще остается целой.

Заподлицо с поверхностью

Когда ухватиться не за что, начинается самая ответственная часть работы. Нужно получить отверстие максимально близко к оси сломанного болта.

Поверхность излома почти никогда не бывает идеально ровной. Обычное сверло попадает на выступ и стремится уйти в сторону. На большом болте небольшое смещение иногда удается пережить, а на M5 или M6 запас металла до внутренней резьбы уже совсем маленький.

Поэтому центр сначала размечают острым кернером. Если деталь позволяет, полезно использовать направляющую втулку или кондуктор, так сверло проходит через точно расположенное отверстие и физически не может сразу убежать в сторону. Этот прием полезен в ситуациях, когда приходится сверлить ручной дрелью, а сам болт расположен глубоко или под неудобным углом.

На дорогих корпусных деталях ситуация довольно быстро доходит до точки, где обратиться в мастерскую становится дешевле дальнейшего эксперимента. На станке отверстие можно выставить соосно намного точнее, чем лежа под автомобилем с дрелью в одной руке.

Левое сверло стоит попробовать раньше экстрактора

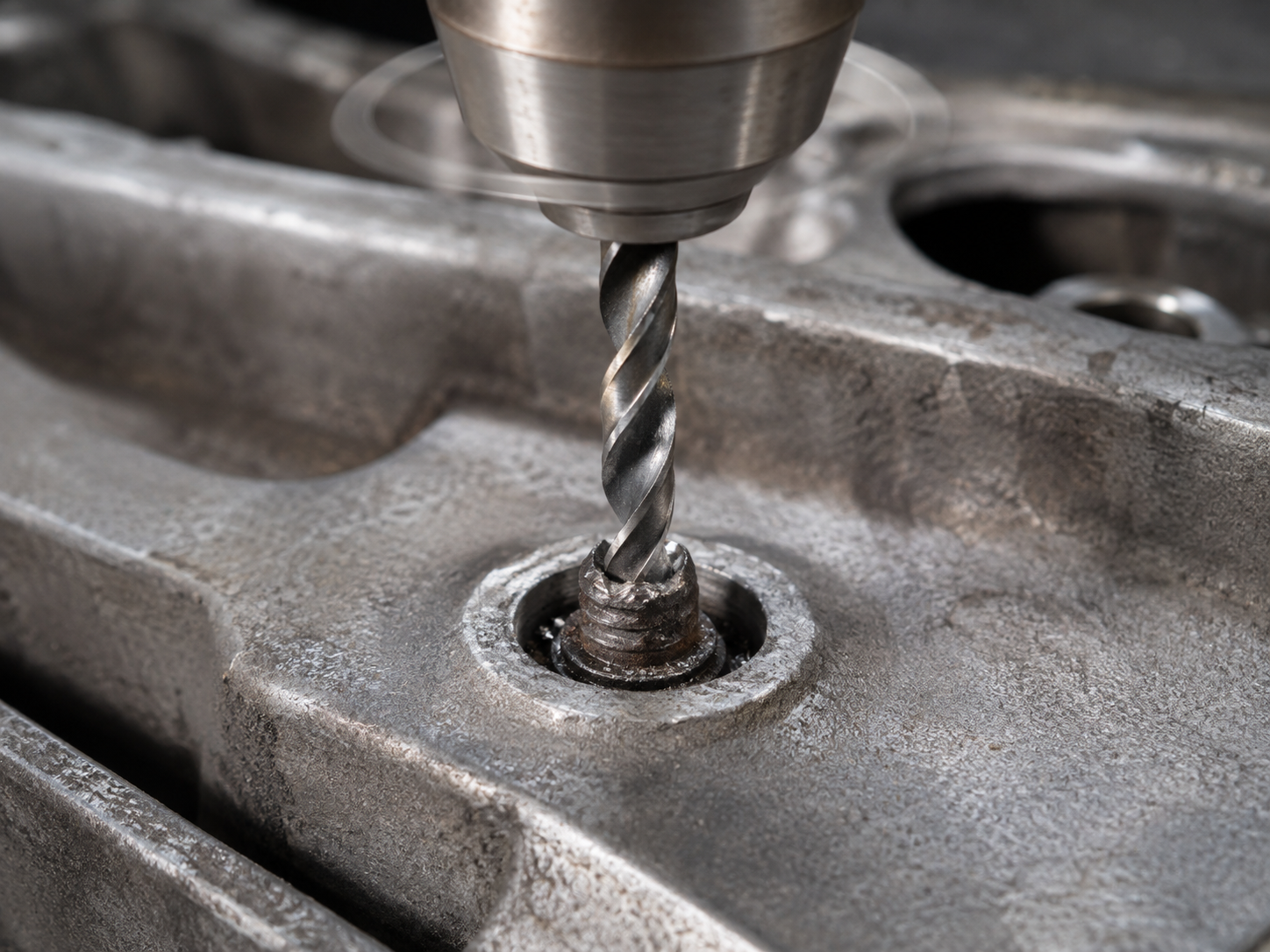

Один из самых удачных инструментов для этой работы режет металл при вращении против часовой стрелки. То есть одновременно со сверлением прикладывает к остатку обычного правого болта момент в направлении его выкручивания.

На практике бывает особенно приятный сценарий, где сверло немного углубилось, нагрело крепеж, зацепилось за металл и вместо дальнейшего сверления остаток начинает вращаться против часовой стрелки. Через несколько секунд болт выходит вместе со сверлом.

Так происходит не всегда. Сильно заржавевшая шпилька от одного направления вращения свободнее не станет. Однако от такой попытки почти ничего не теряешь, если болт не выкрутился, в нем остается отверстие, которое все равно понадобится для экстрактора.

Экстрактор

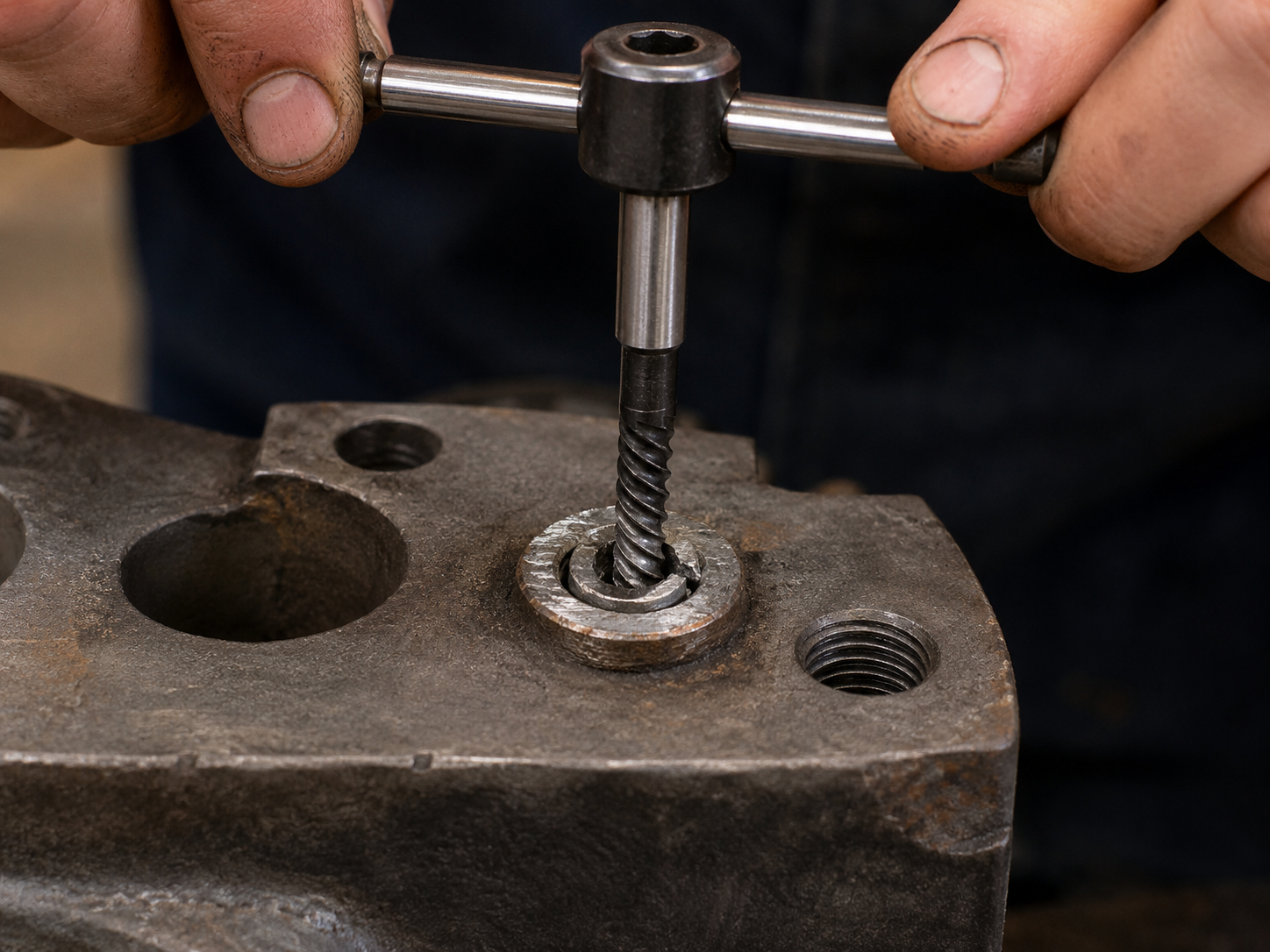

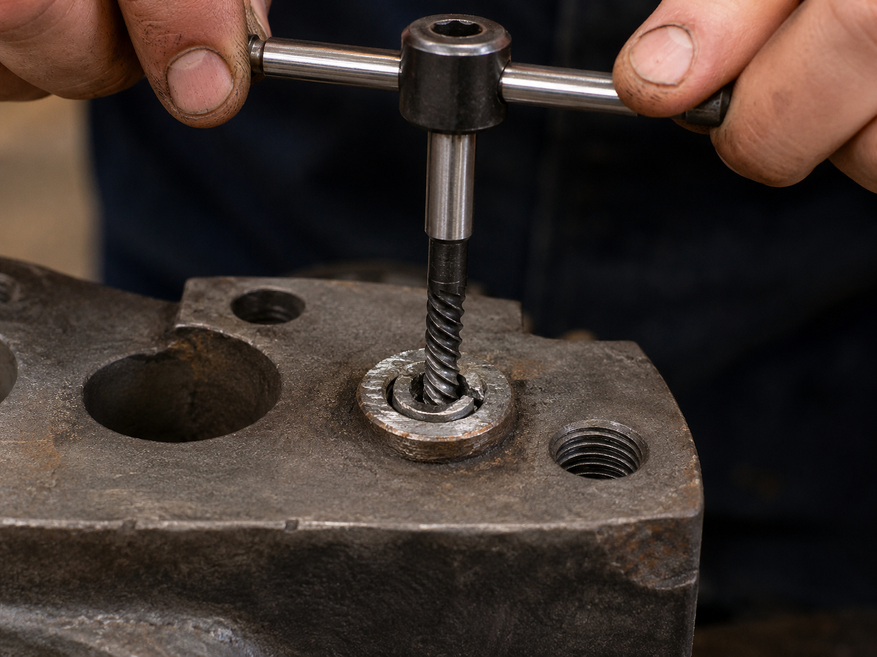

Классический спиральный экстрактор вставляется в просверленное отверстие и вращается против часовой стрелки. Его левая коническая спираль постепенно закусывается в металле, поэтому с ростом сопротивления увеличивается и сцепление с болтом.

Экстрактор вкручивают постепенно и вращают контролируемо воротком. Если небольшой инструмент начал ощутимо скручиваться, а болт не сдвинулся ни на градус, увеличение рычага — плохая стратегия. Обломанный внутри каленый экстрактор иногда оказывается хуже исходной проблемы, потому что просверлить его стандартным инструментом значительно сложнее, чем обычный крепеж.

Приваренная гайка

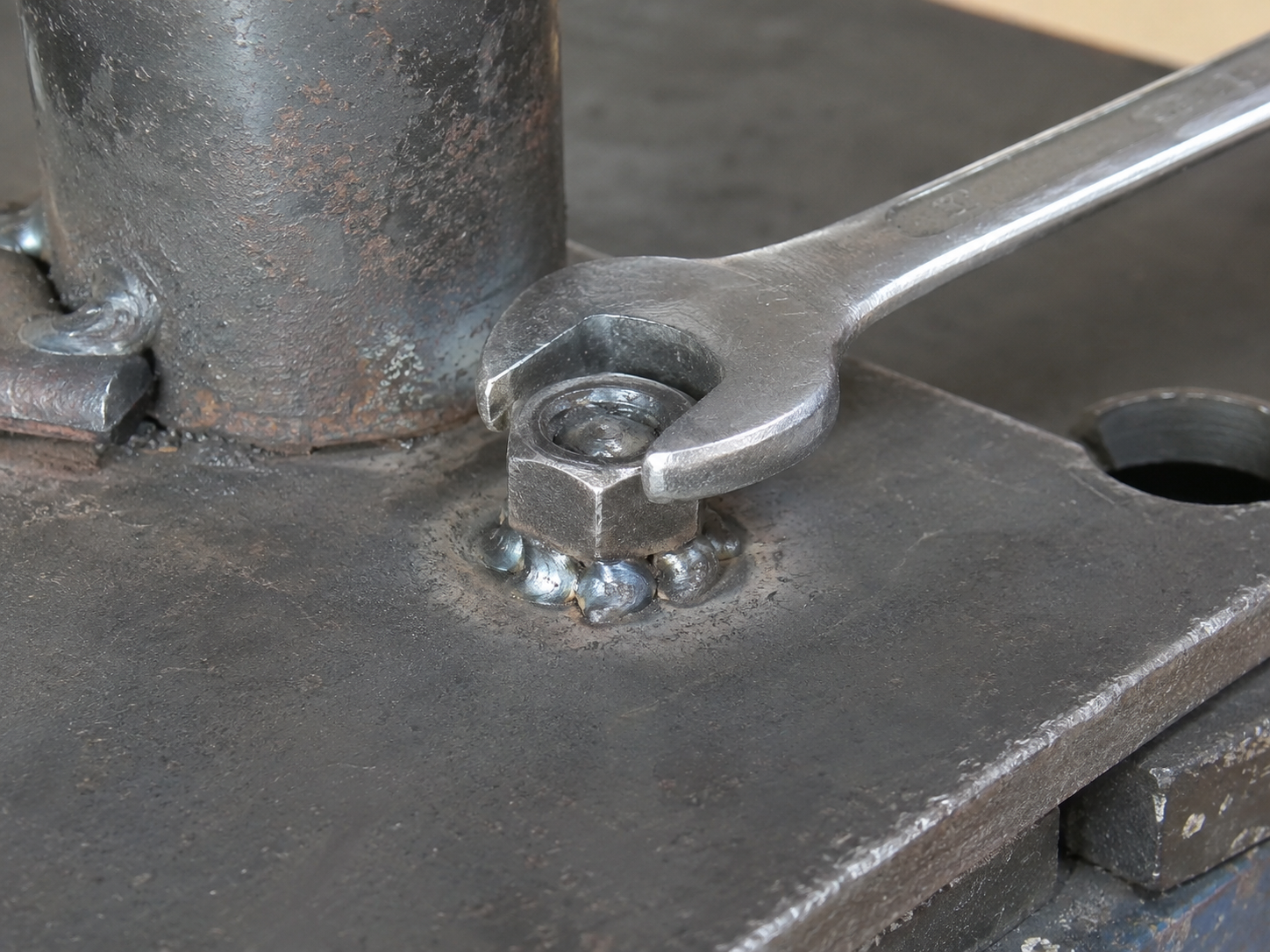

Стальной обломок заподлицо с поверхностью можно превратить обратно в обычный болт при помощи сварки. Когда остаток слегка выступает, сверху приваривают подходящую гайку. Если он находится вровень с поверхностью, часто сначала используют шайбу: ее внутреннюю часть сваривают с болтом, затем к шайбе приваривается гайка. При немного утопленном остатке опытный сварщик может предварительно нарастить металл и вывести точку соединения наружу.

Метод ценен сразу по двум причинам. Гайка возвращает возможность использовать обычный ключ, а локальный нагрев и охлаждение соединения иногда помогают разрушить часть коррозионных связей.

На алюминиевых головках цилиндров этот прием особенно популярен, поскольку сварку можно сосредоточить на стальном крепеже. Из этого не следует, что способ безопасен для новичка. Ошибка легко повреждает поверхность, проводку, прокладки или расположенные рядом элементы. Возле топлива сварочные работы вообще требуют отдельной подготовки.

Если сварочного опыта нет, то иногда лучше обратиться к специалисту, чем самому экспериментировать.

Полное высверливание

Если крепеж не вращается никаким способом, его приходится постепенно превратить в стружку. Начинают с небольшого центрального отверстия, затем увеличивают диаметр несколькими сверлами. Переходить сразу на большое сверло рискованно, так как если маленькое отверстие ушло на несколько десятых миллиметра, ошибку еще можно заметить. Большое сверло практически сразу зацепит материал детали и начнет уничтожать внутренний профиль.

Цель аккуратного высверливания состоит не в том, чтобы просто сделать отверстие диаметром со старый болт. Желательно удалить сердцевину крепежа так, чтобы у наружной части его резьбы осталась минимальная толщина. После этого остатки витков иногда удается подцепить тонким инструментом и удалить из внутренней резьбы почти как металлическую спираль.

Чем меньше крепеж и чем дороже окружающая деталь, тем полезнее кондуктор. Если сверло невозможно выставить соосно, дальнейшее домашнее высверливание начинает превращаться в лотерею.

Если родную резьбу удалось сохранить, не спешите сразу вкручивать новый болт

После победы отверстие нужно очистить от металлической стружки, коррозии и остатков фиксатора. Несколько поврежденных верхних витков можно аккуратно привести в порядок подходящим инструментом для восстановления существующей резьбы.

Дальше полезно вручную проверить ход нового крепежа. Он должен начинать вкручиваться свободно и без перекоса. Если уже через один-два оборота требуется ключ, проблема никуда не исчезла.

Нужно также выяснить, почему старый болт вообще сломался. Коррозия резьбы, неправильный момент затяжки, повторное использование растяжимого крепежа, перекос отверстий или применение неподходящего фиксатора способны быстро привести к повторению ситуации.

Если резьба все-таки погибла

Тогда остаются три основных пути:

• Первый — увеличить отверстие и нарезать резьбу следующего размера, если конструкция позволяет использовать более крупный крепеж.
• Второй — восстановить исходный размер при помощи резьбовой вставки вроде HELI-COIL или аналогичной системы. Отверстие рассверливают, нарезают специальную резьбу под вставку, после чего внутри снова появляется профиль под болт исходного размера.
• Третий вариант — заменить деталь. Для некоторых сильно нагруженных, тонкостенных или критически важных соединений это безопаснее любых импровизаций.

Выбирать приходится уже по конкретному случаю. Ремонт резьбы корпуса двигателя и восстановление отверстия в дешевом кронштейне имеют слишком разную цену ошибки, чтобы давать для них одно универсальное правило.

В каком порядке все это пробовать

Если свести весь материал к одной последовательности, она получается довольно короткой. Сначала очищаем соединение и оцениваем причину поломки. Если остаток выступает, то пробуем клещи, специальную головку, кернер по касательной или аккуратный шлиц. На закисшем соединении предварительно работаем с коррозией и только при наличии оснований применяем нагрев.

Обломок заподлицо точно керним и сверлим по центру. Предпочтительно начать левым сверлом, так как оно может решить задачу еще до появления экстрактора. Если крепеж остался на месте, берем экстрактор нужного размера и не превышаем разумное усилие.

Сильно прикипевший стальной болт часто выгоднее отдать под сварку гайки.

Полное высверливание оставляем на конец, поскольку именно здесь наиболее легко зацепить исходную резьбу. Если она все-таки повреждена, переходим к нормальному восстановлению вставкой или новой резьбой, а не пытаемся удержать следующий болт герметиком.

Главная задача всего ремонта заключается не в спасении обломка. Он уже отправляется в мусор. Нужно сделать так, чтобы вслед за ним туда не отправилась деталь, в которой он застрял.
