Как подключить аккумулятор к Ryobi: обзор батарейного адаптера MT20RNL для совмещения интерфейсов

У меня оказался большой набор инструмента Ryobi (сет из 6 инструментов), а вот оригинальных батарей под рукой не оказалось. Существует рабочий способ, как подключить аккумуляторы от инструмента Makita к инструменту Ryobi с помощью простого адаптера.

Характеристики

Внешний вид

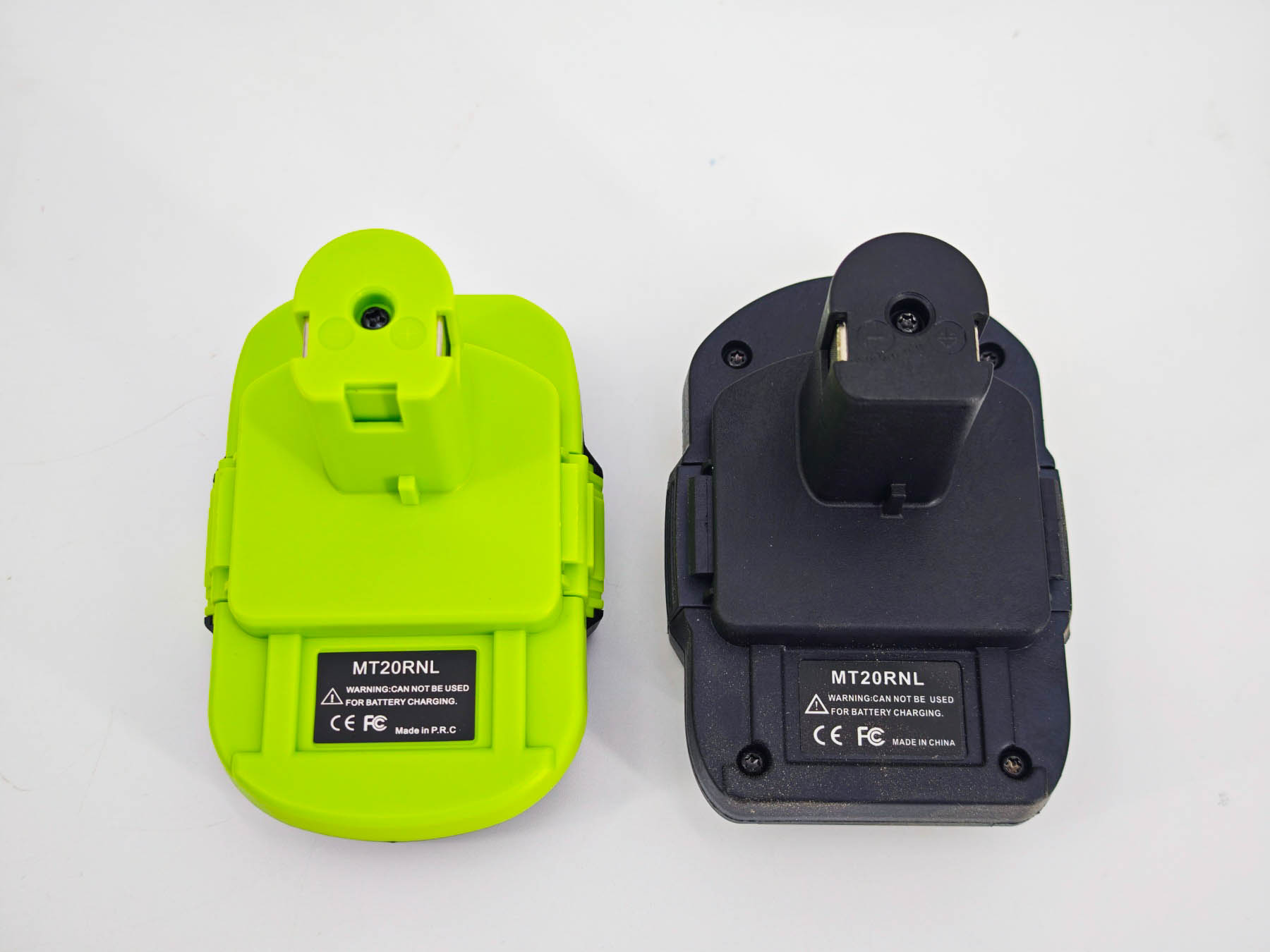

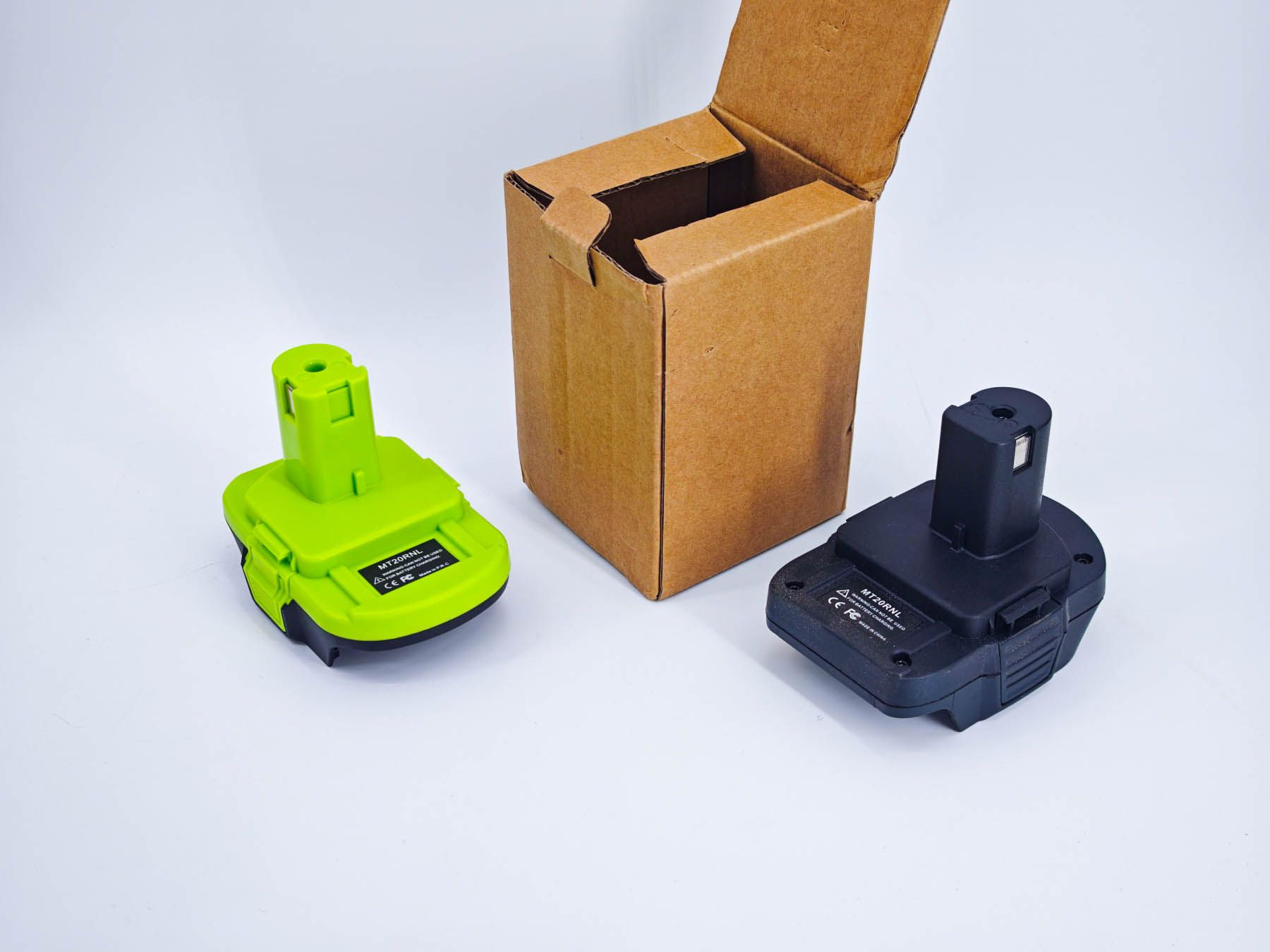

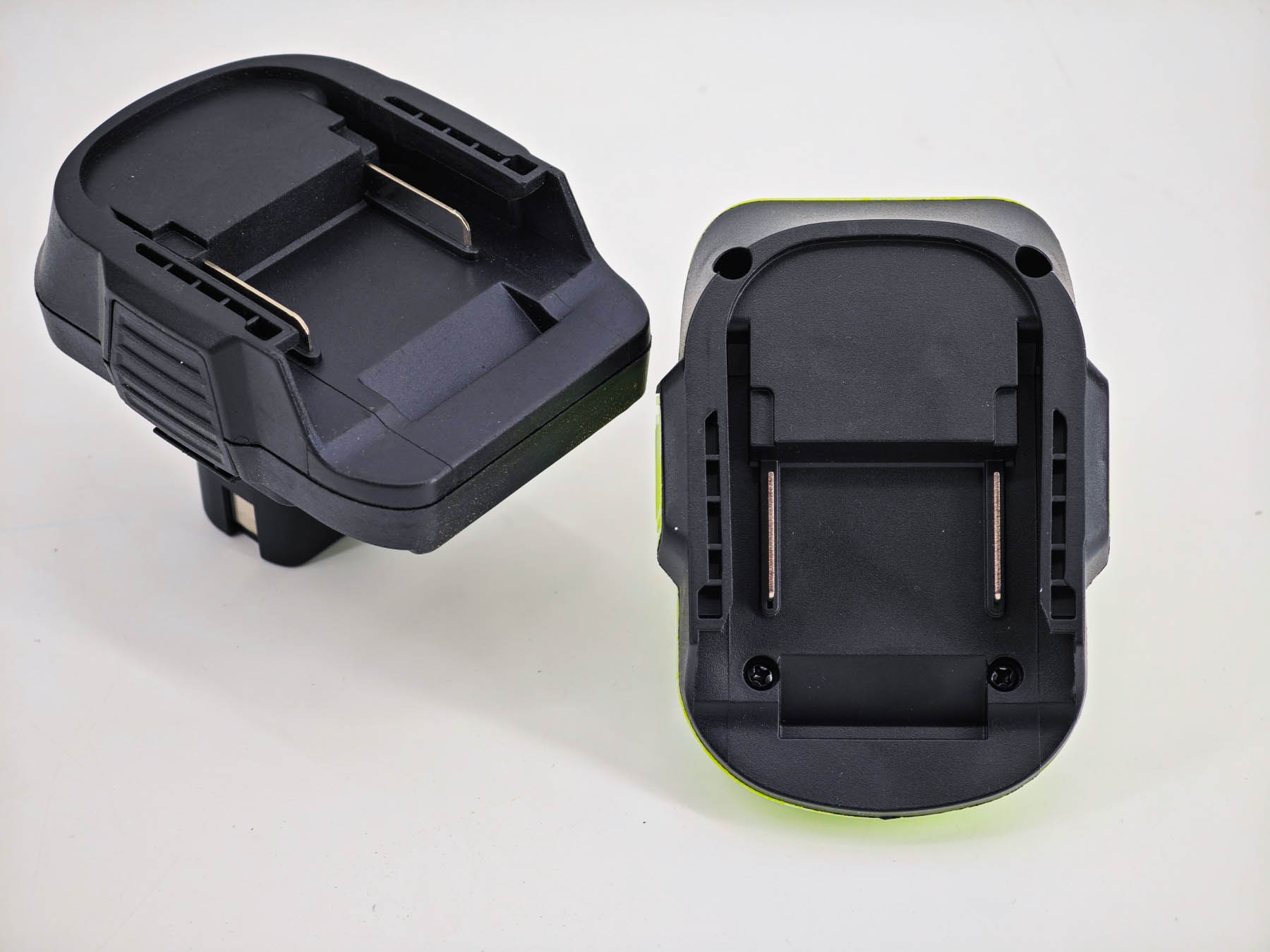

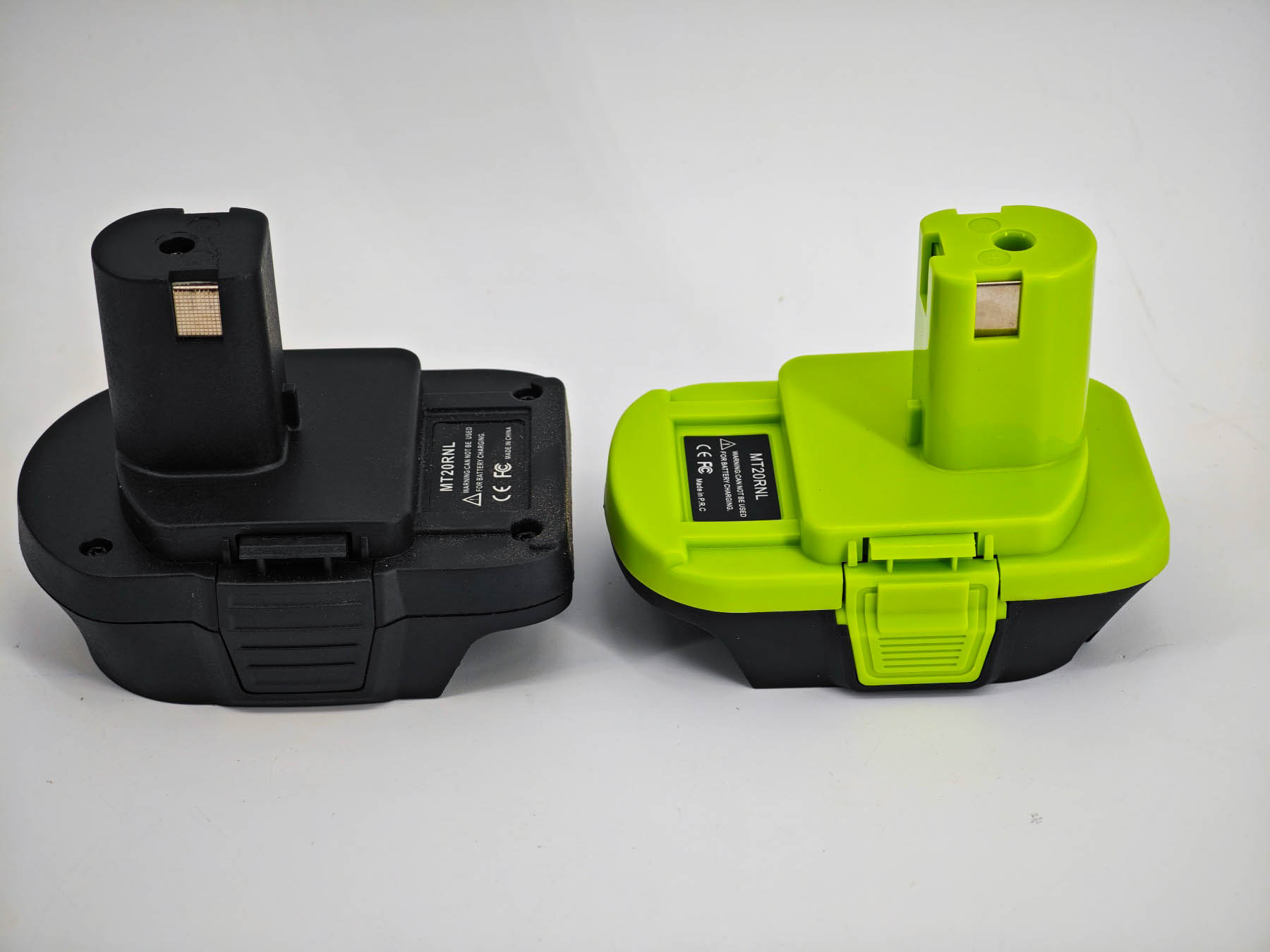

Адаптер довольно дешевый — приходит в дешевой, не брендированной упаковке из переработанного картона. Инструкции или гарантийного талона не было — используйте на свой страх и риск. Собственно говоря, таких адаптеров существует несколько разновидностей. У меня на фото две версии MT20RNL, которые чуть отличаются формой, но имеют одинаковое подключение и назначение.

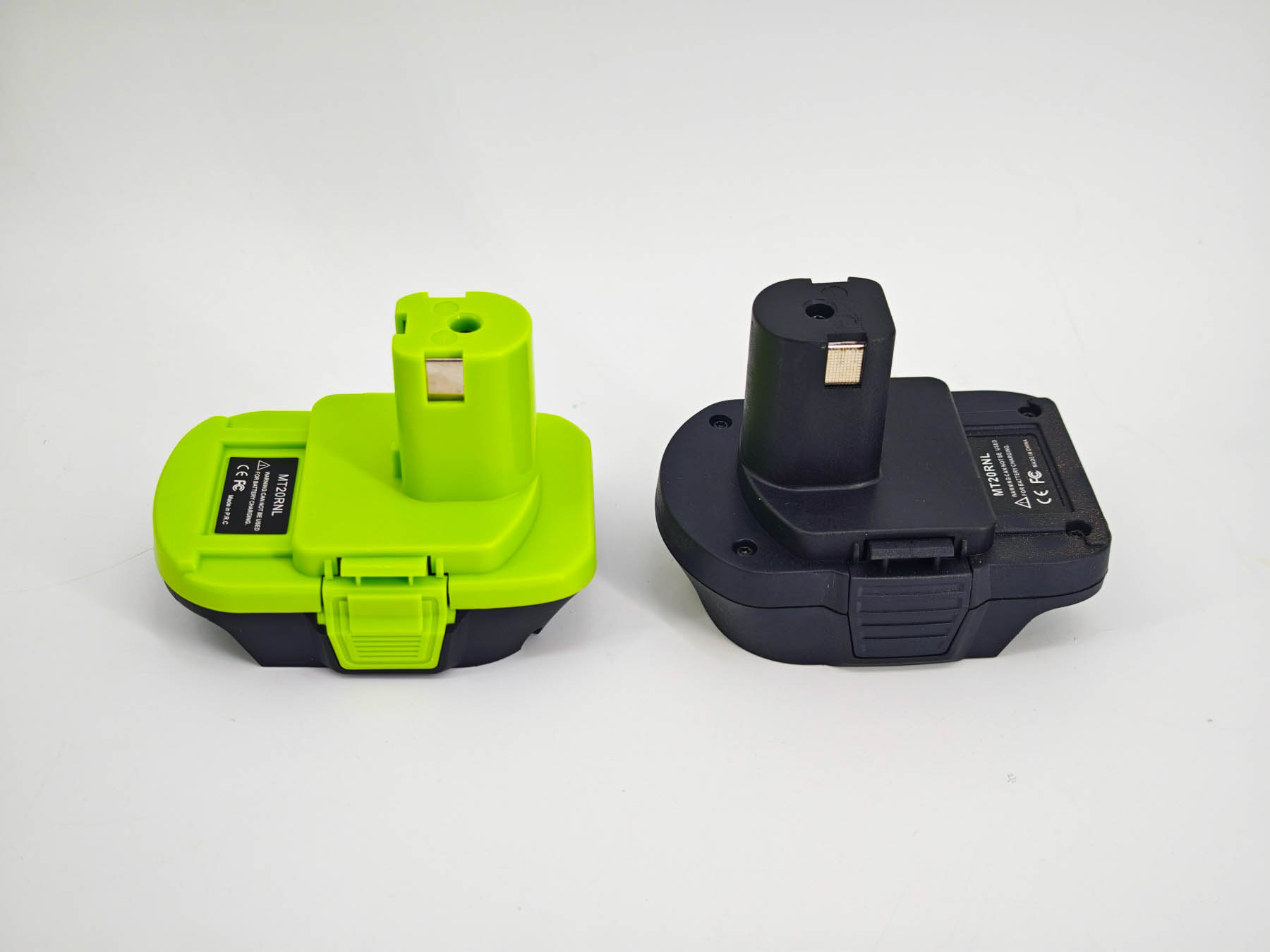

Нужно сказать, что более дорогой (зеленый) адаптер выполнен чуть более качественно — имеется углубление для третьего контакта (температурный датчик, сам контакт отсутствует). Черный же адаптер более простой по конструкции. Но основные моменты присутствуют — и защелки, и маркировка полярности. Обводы верхней части корпуса напоминают оригинальную батарею Ryobi 18V One+. Нижняя часть уже выполнена в форме ответного слайдера для батарей Макита (или совместимых).

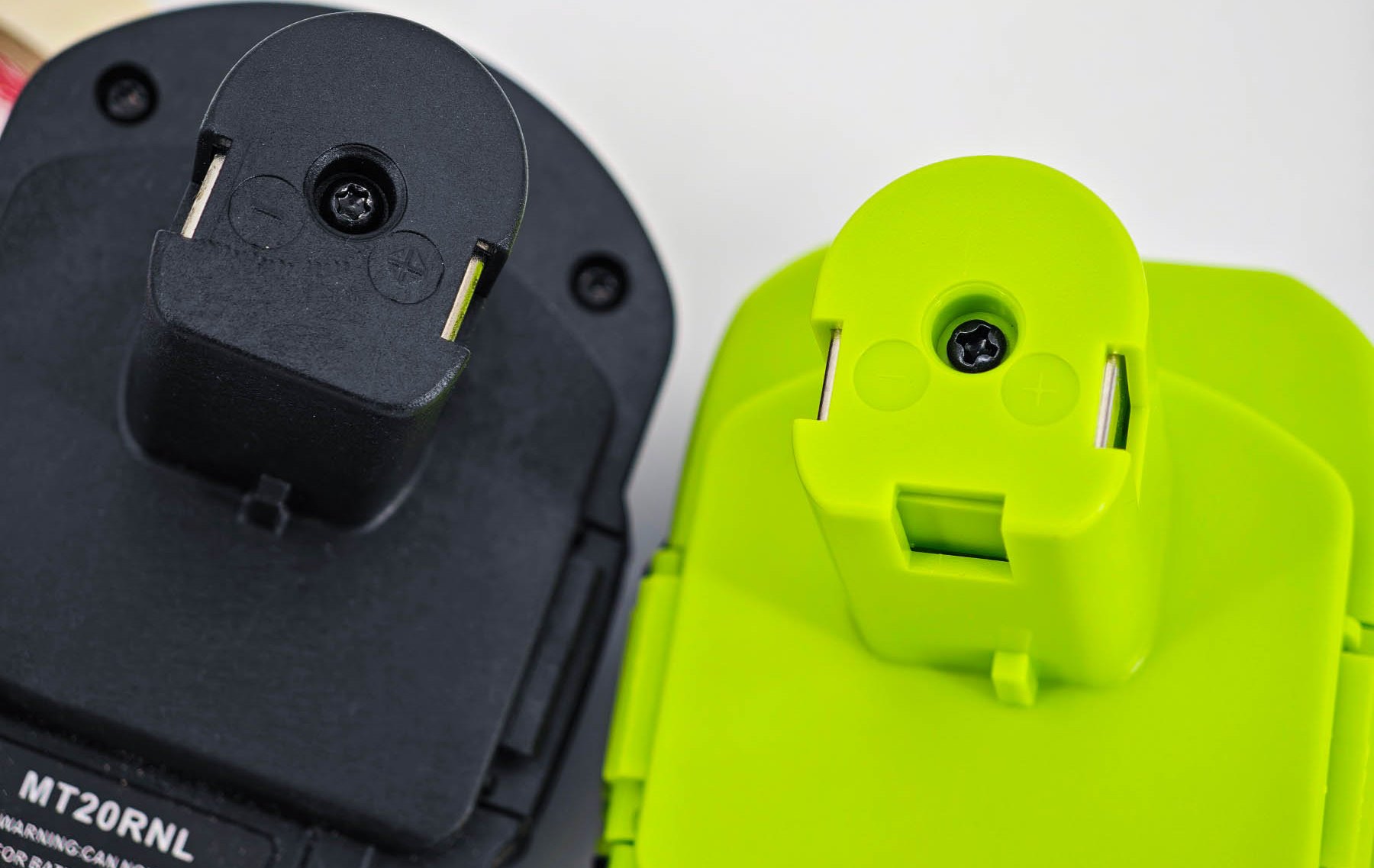

Важный момент — контакты для подключения подписаны. Это хорошо, так как можно сравнить и с оригинальными батареями, и с ответной стороной в инструменте. Да и просто проверить с помощью тестера-мультиметра будет проще. А так как третий контакт отсутствует, то и подзаряжать батарею в таком адаптере не получится.

Адаптер с батареей

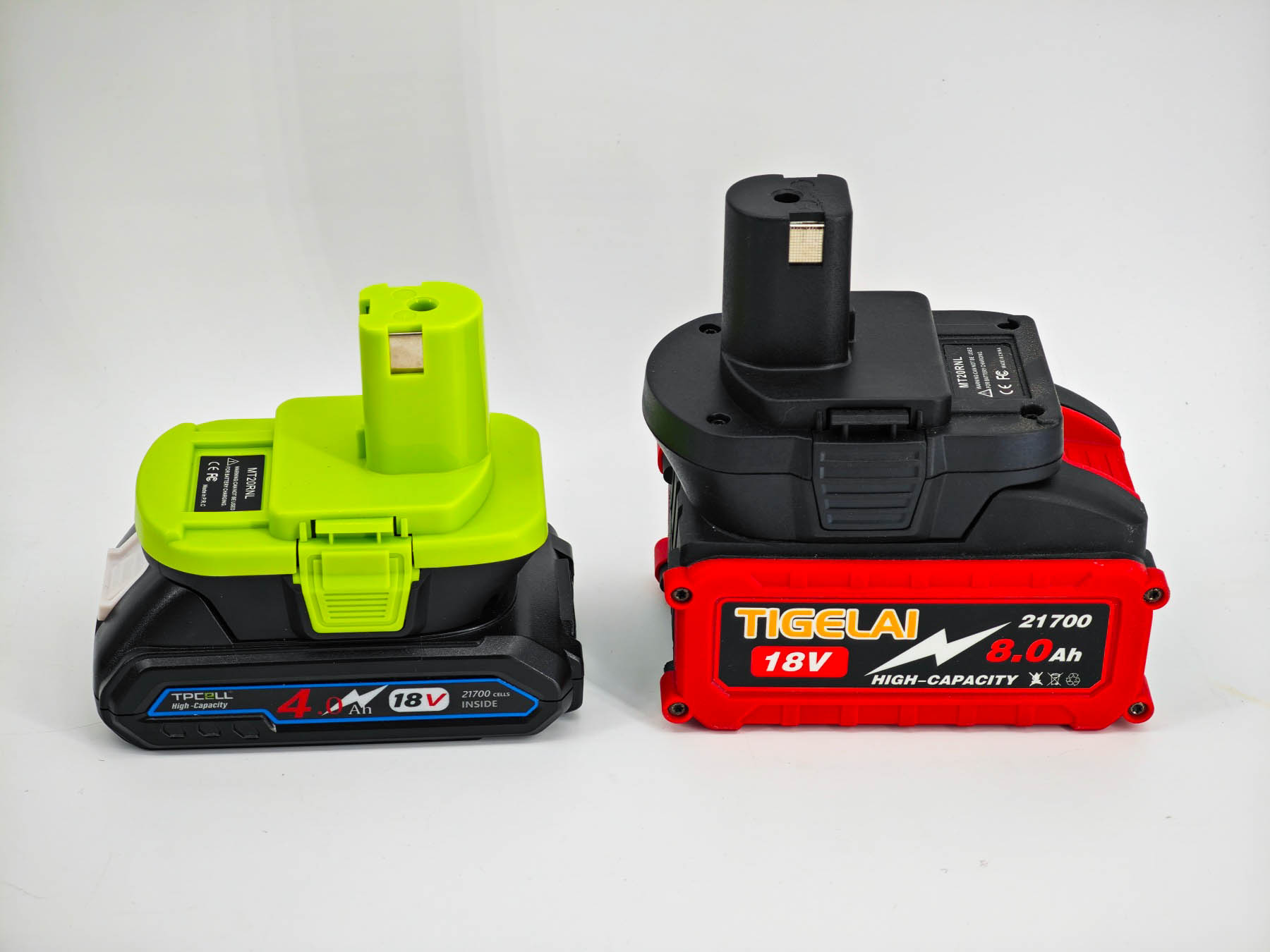

Вот так выглядит адаптер MT20RNL, подключенный к АКБ, совместимыми с Макита. Это типовые 18-вольтовые батареи, разве что «черная» (слева) 0 это однорядная на 21700-элементах, а «красная» (справа) — это уже двухрядная и тоже на 21700. Оба аккумулятора повышенной ёмкости и позволяют работать дольше, чем оригинальные АКБ. Эти батареи на базе 21700 ячеек подробно разобраны и проверены тут.

Сравнение с другим адаптером

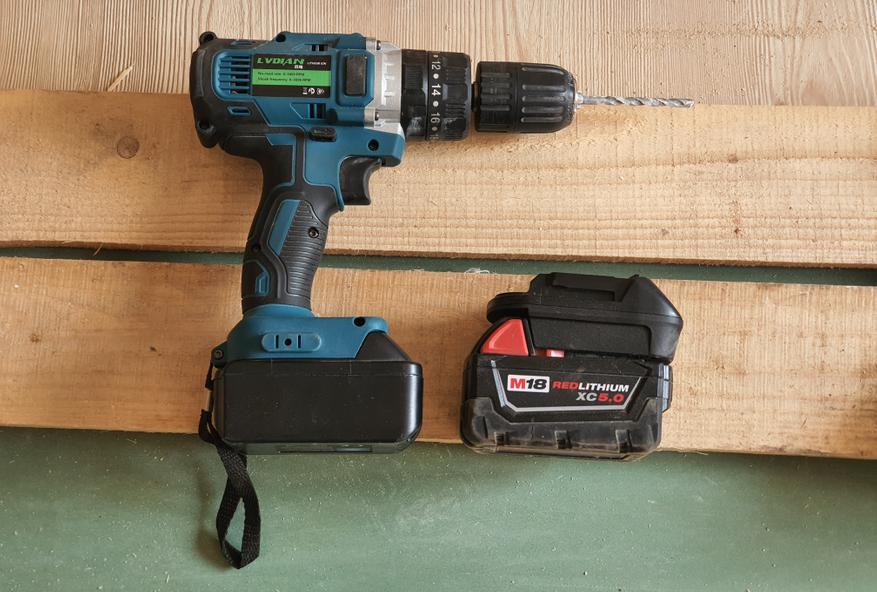

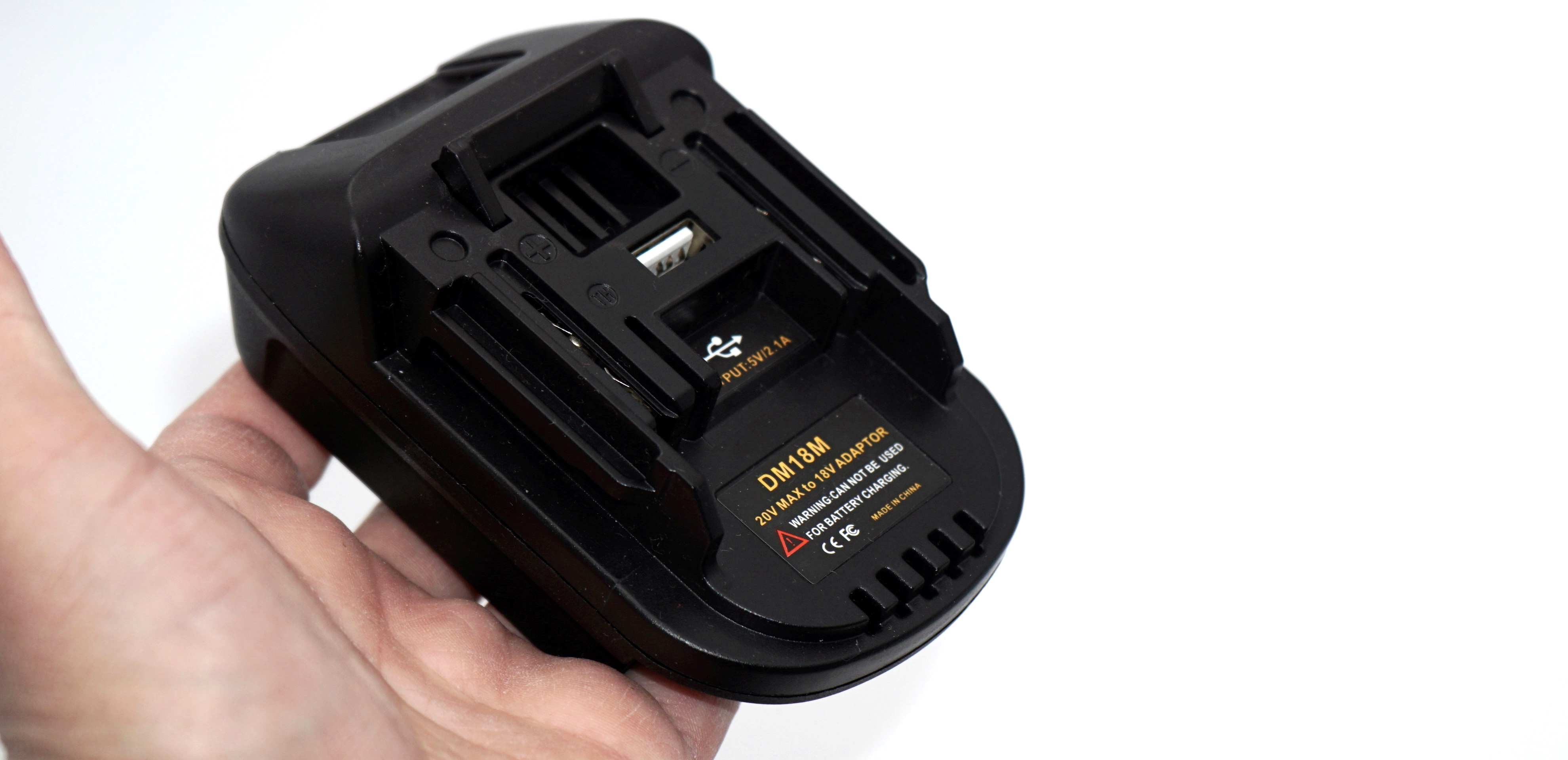

Вам может показаться громоздким такой вариант с адаптером. Но для других типов и размеров батарей существуют более компактные переходники. Например, вот такой адаптер на фото — это DM18M, позволяющий использовать АКБ Makita для инструмента Девольт или Милуоки. Его отличие от адаптера из обзора — наличие модуля питания USB (5V).

Постараюсь добавить по памяти еще несколько наименований таких адаптеров в таблицу, так как есть разные, в том числе и обратно совместимые варианты. Есть варианты даже для пылесосов — с целью замены оригинальный батарей.

Но могут встречаться как отличия, так и некоторые несовместимости, так как брендов довольно много, как и совместимых батарей. Так что стоит использовать исключительно на свой страх и риск. Нужно сказать, что тот же DM18M я использую довольно давно с аккумуляторами Milwaukee M18.

Разборка

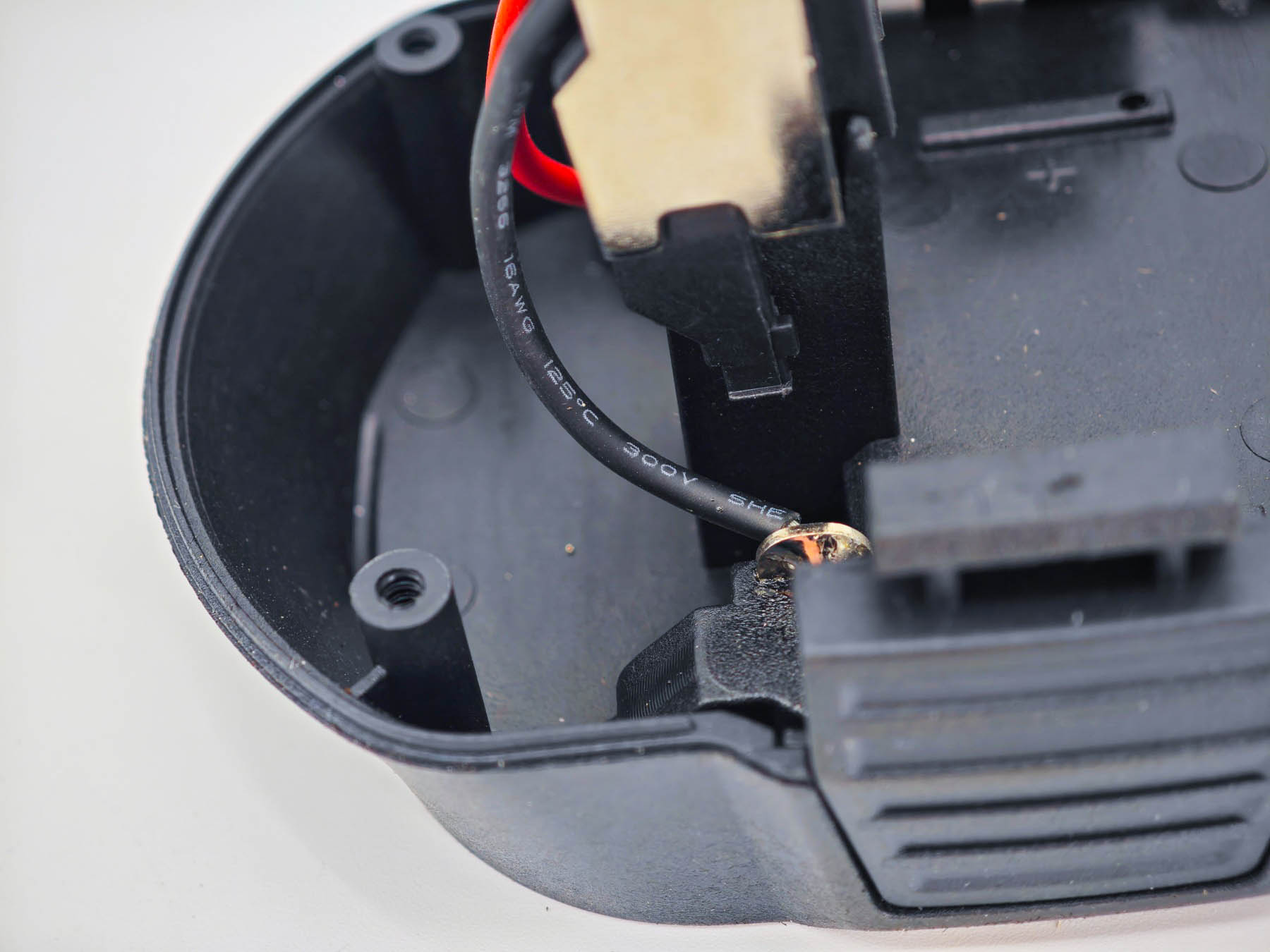

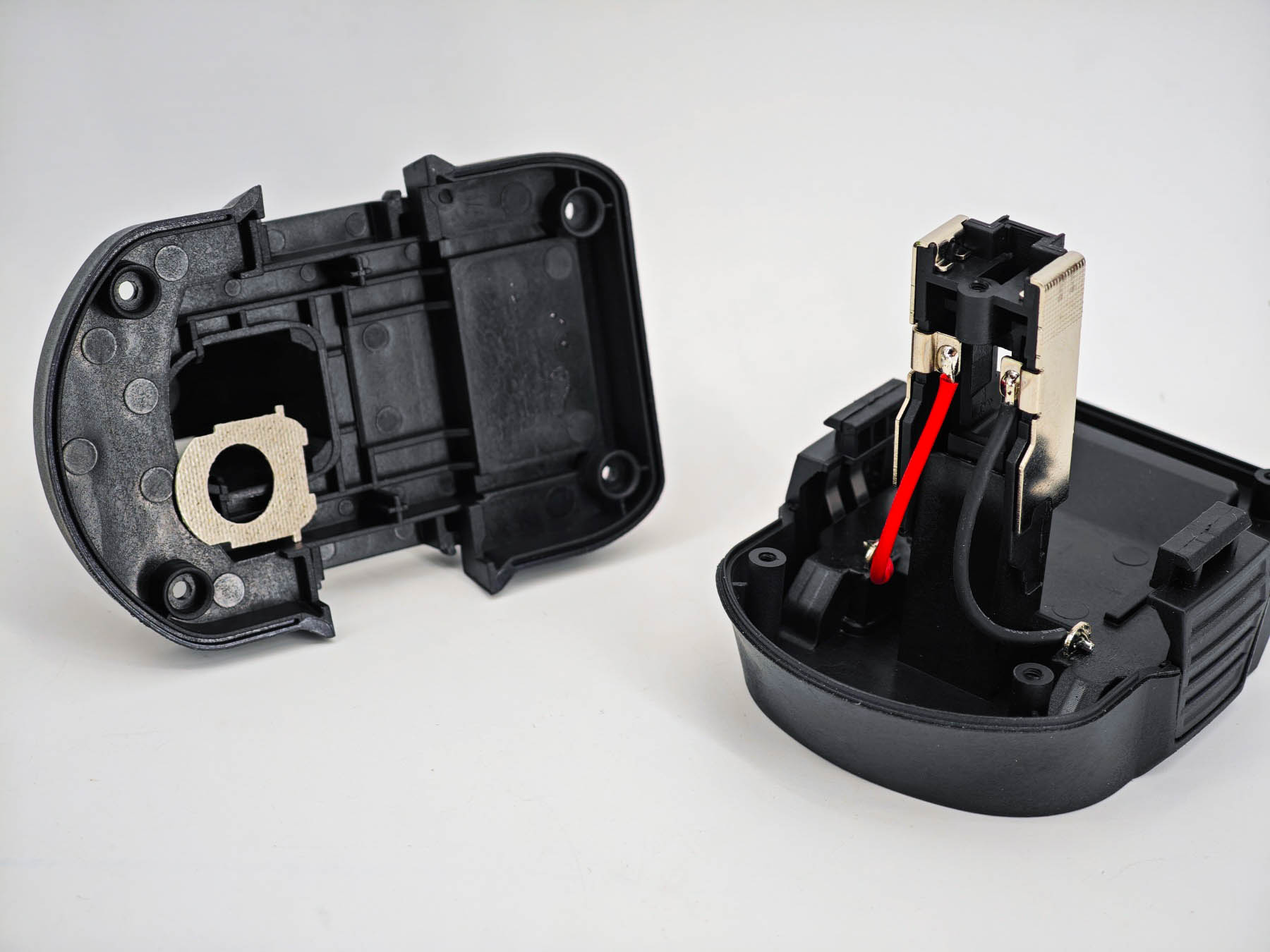

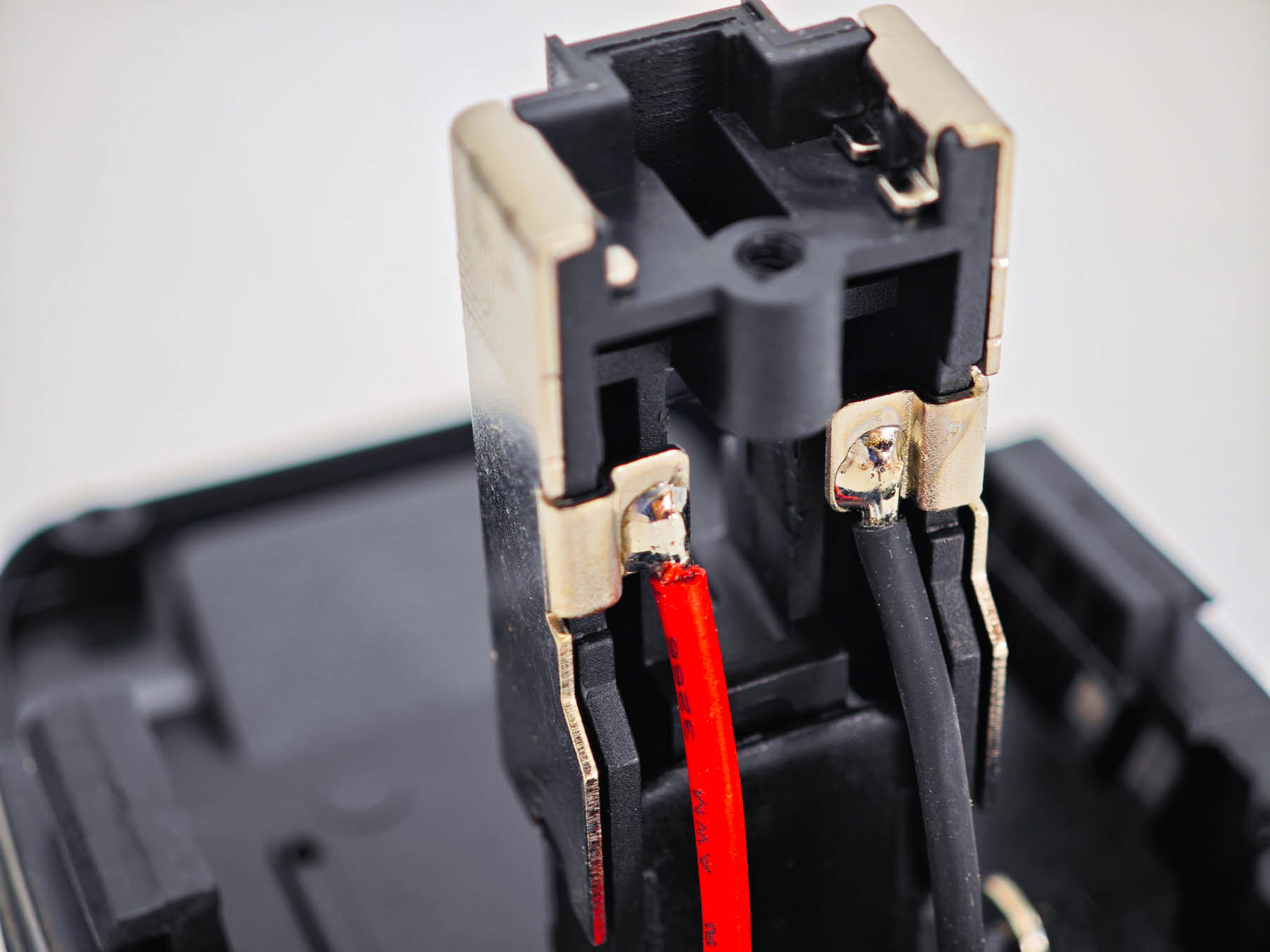

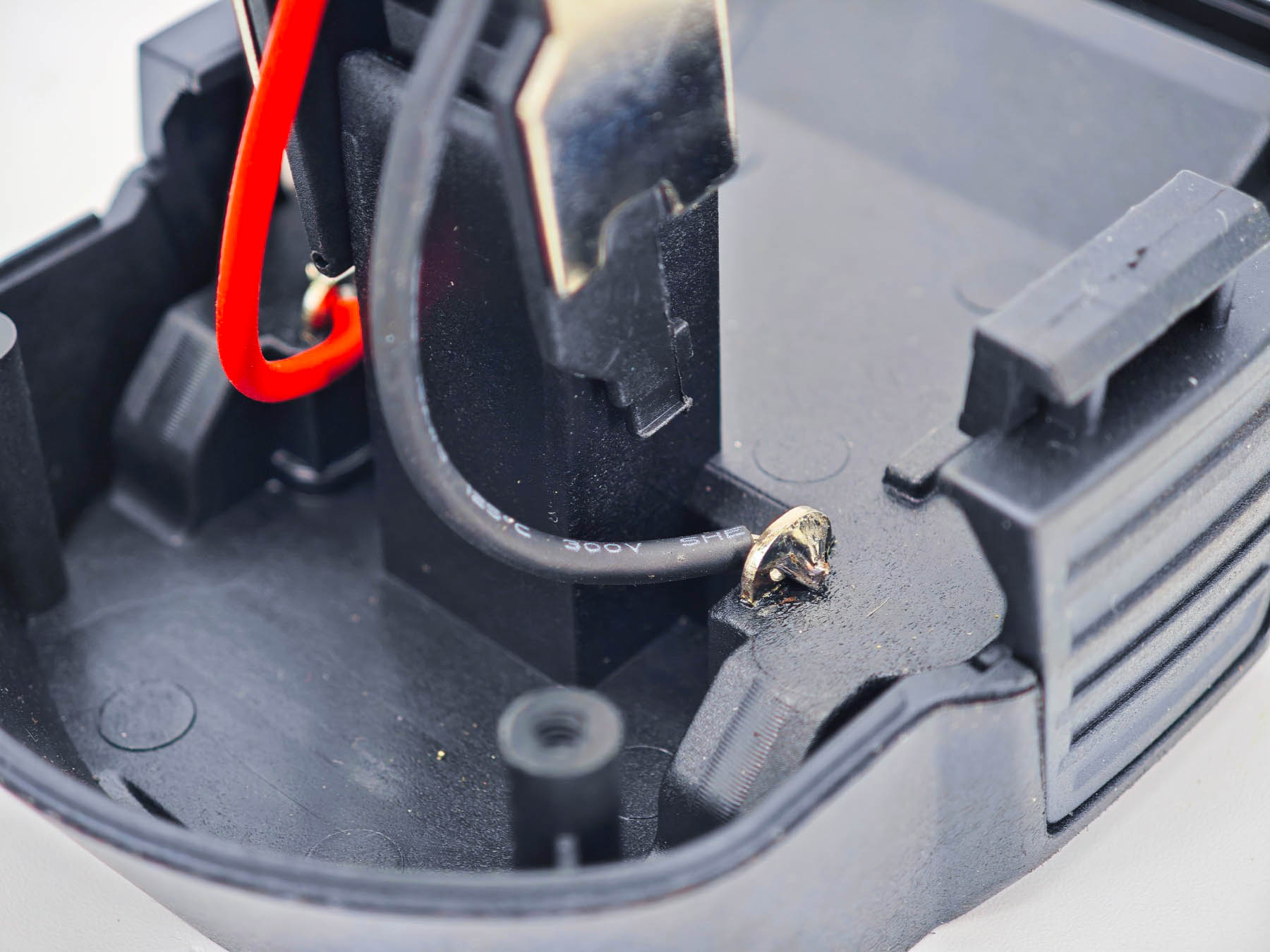

Как правило, подобные адаптеры, да и прочие силовые переходники/удлинители/разветвители, я разбираю — необходимо оценить, что внутри, какое сечение проводов, какой способ электрического соединения, да и в целом, осматриваю конструкцию. В данном случае никакого «криминала» не было — присутствует изоляционная прокладка в районе контактов, сами пластины широкие, соединение методом пайки. Сама пайка аккуратная, лишнего флюса нет. Провода разного цвета, сечение указано как 16AWG (примерно 1.5 мм2, до 15 Ампер).

Пример использования

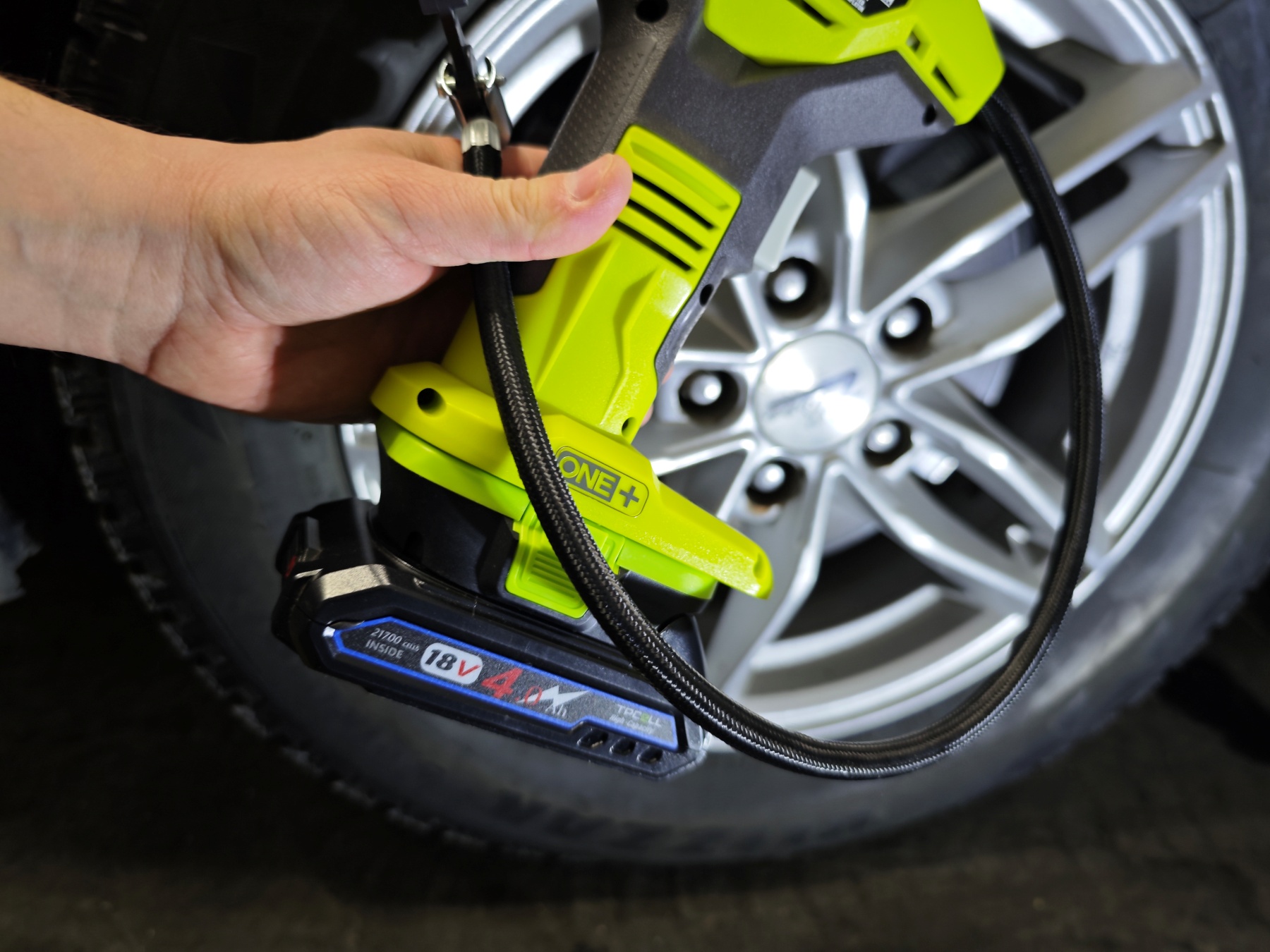

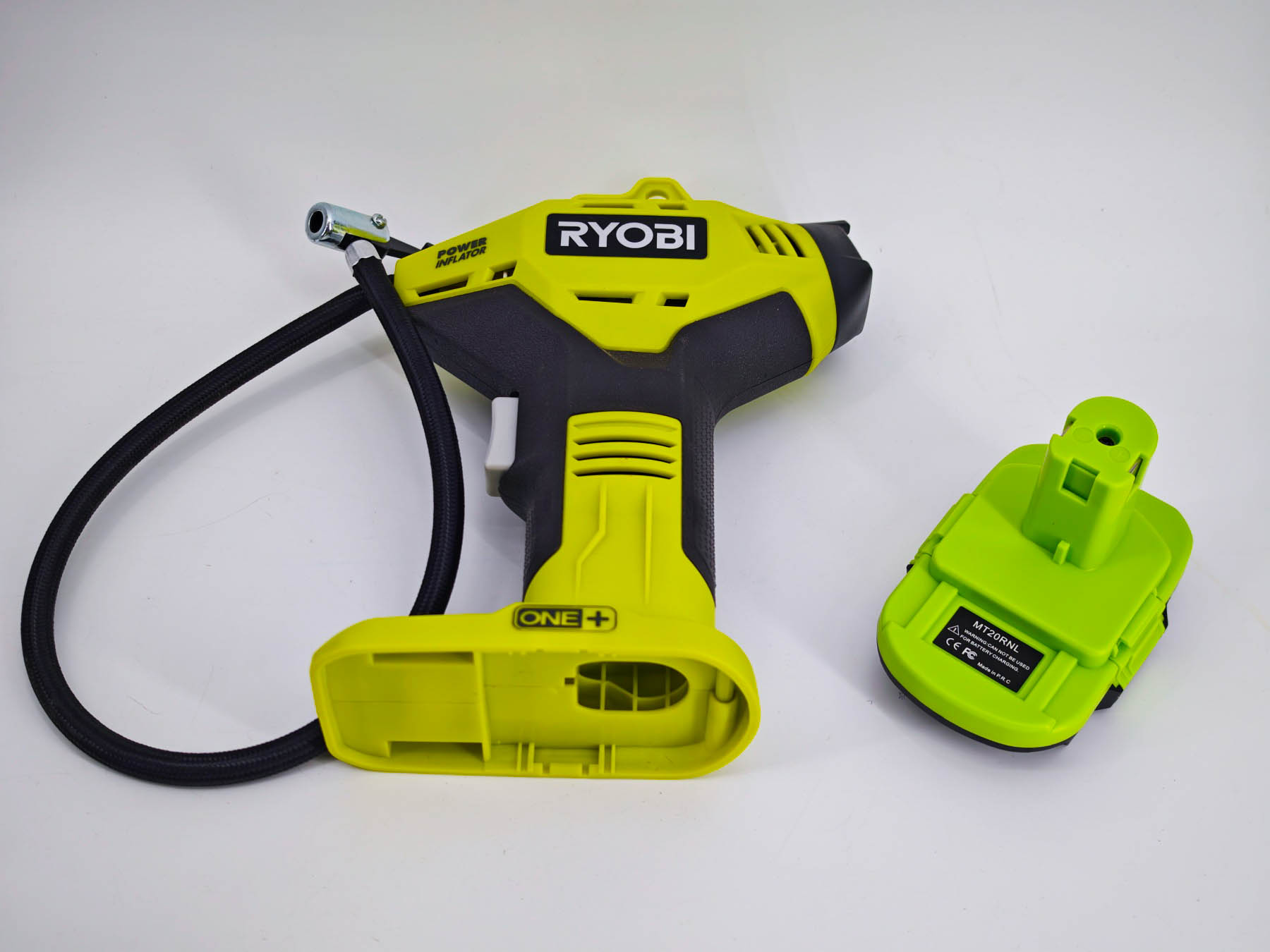

Примеряю адаптер к инструменту. Нужно сказать, что из-за особенностей оригинальной конструкции корпусов Ryobi (наличие «пятки» в основании), адаптер устанавливается довольно громоздко. Но это, в целом, минус использования подобных адаптеров в целом.

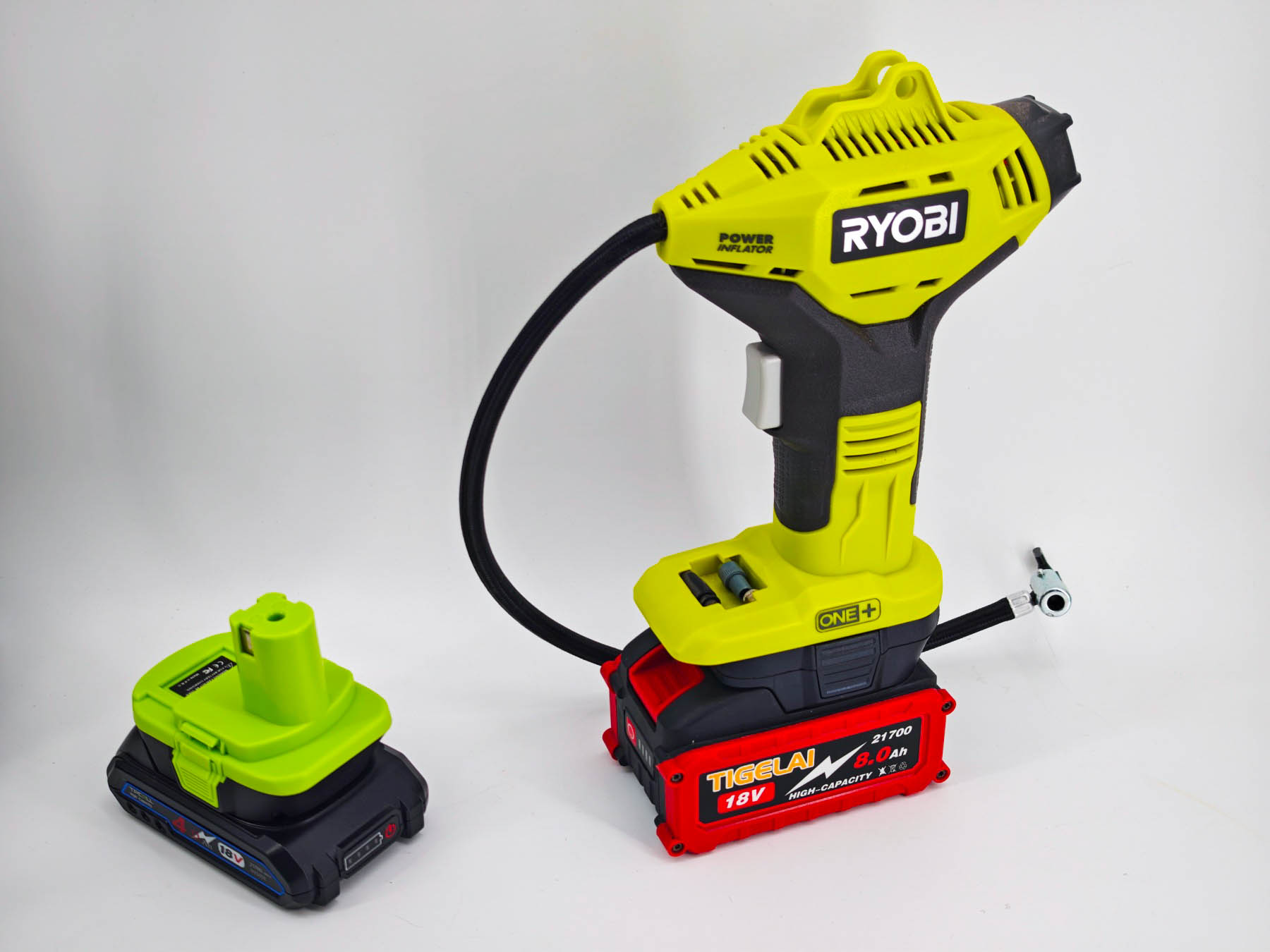

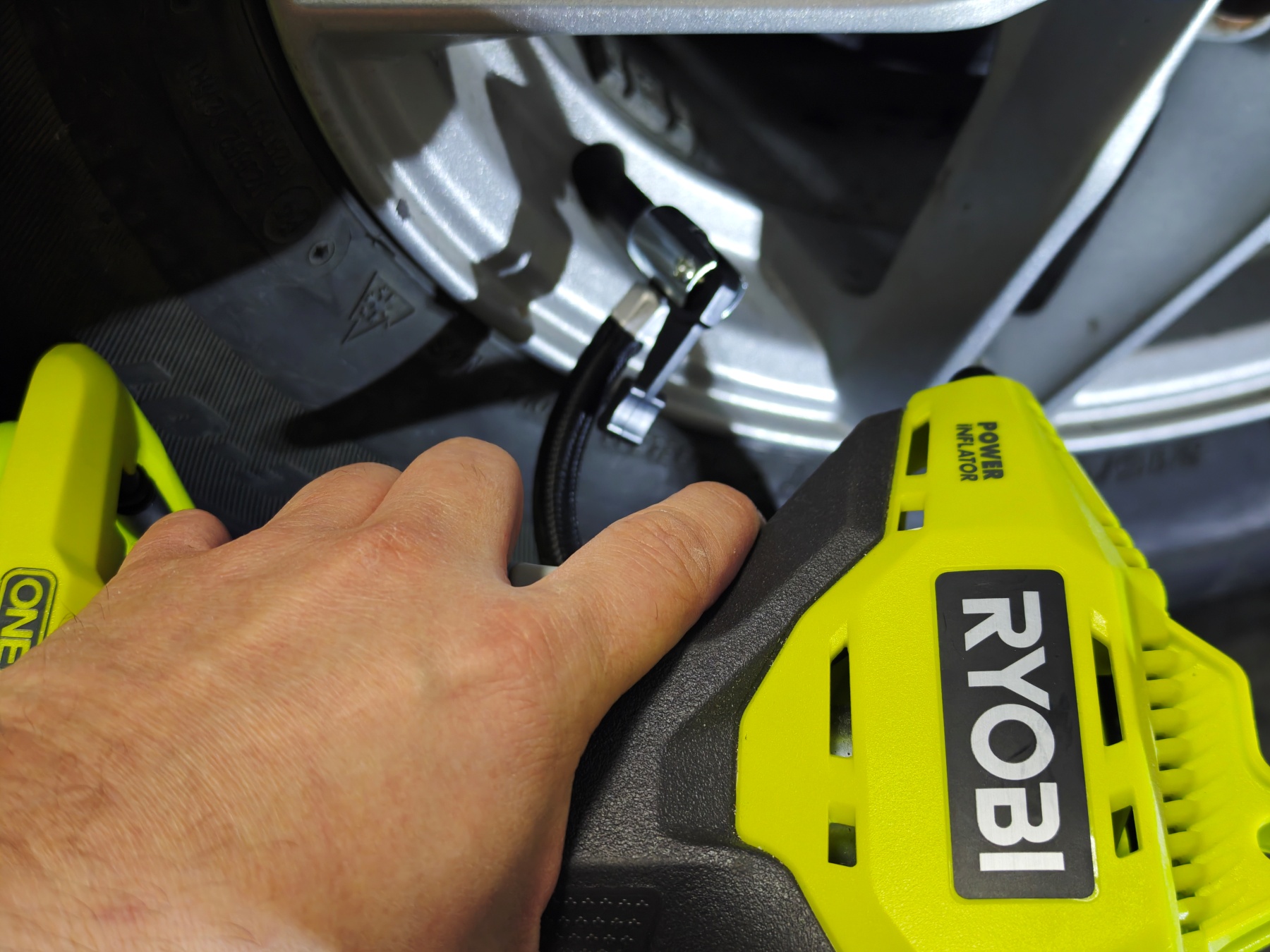

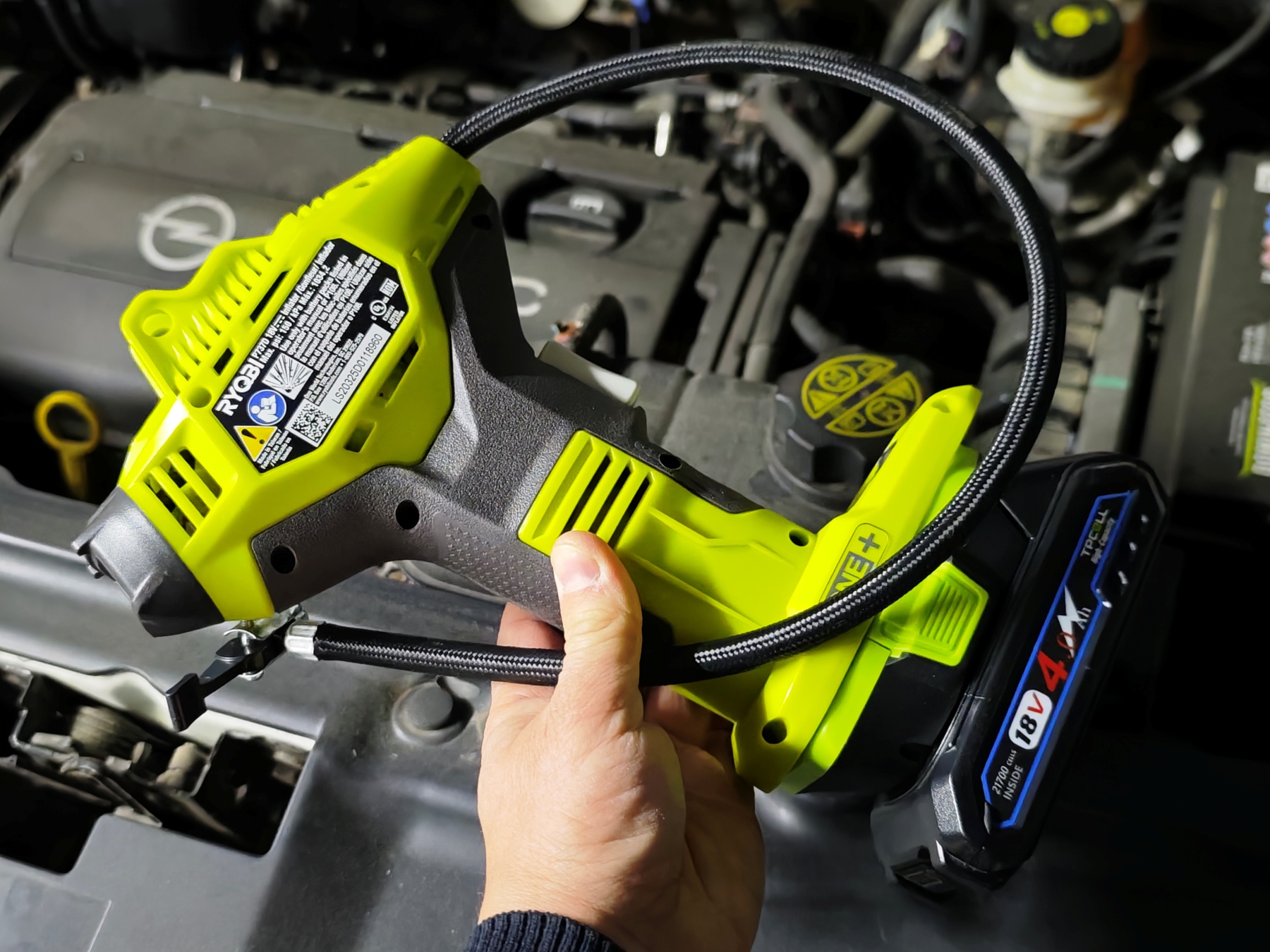

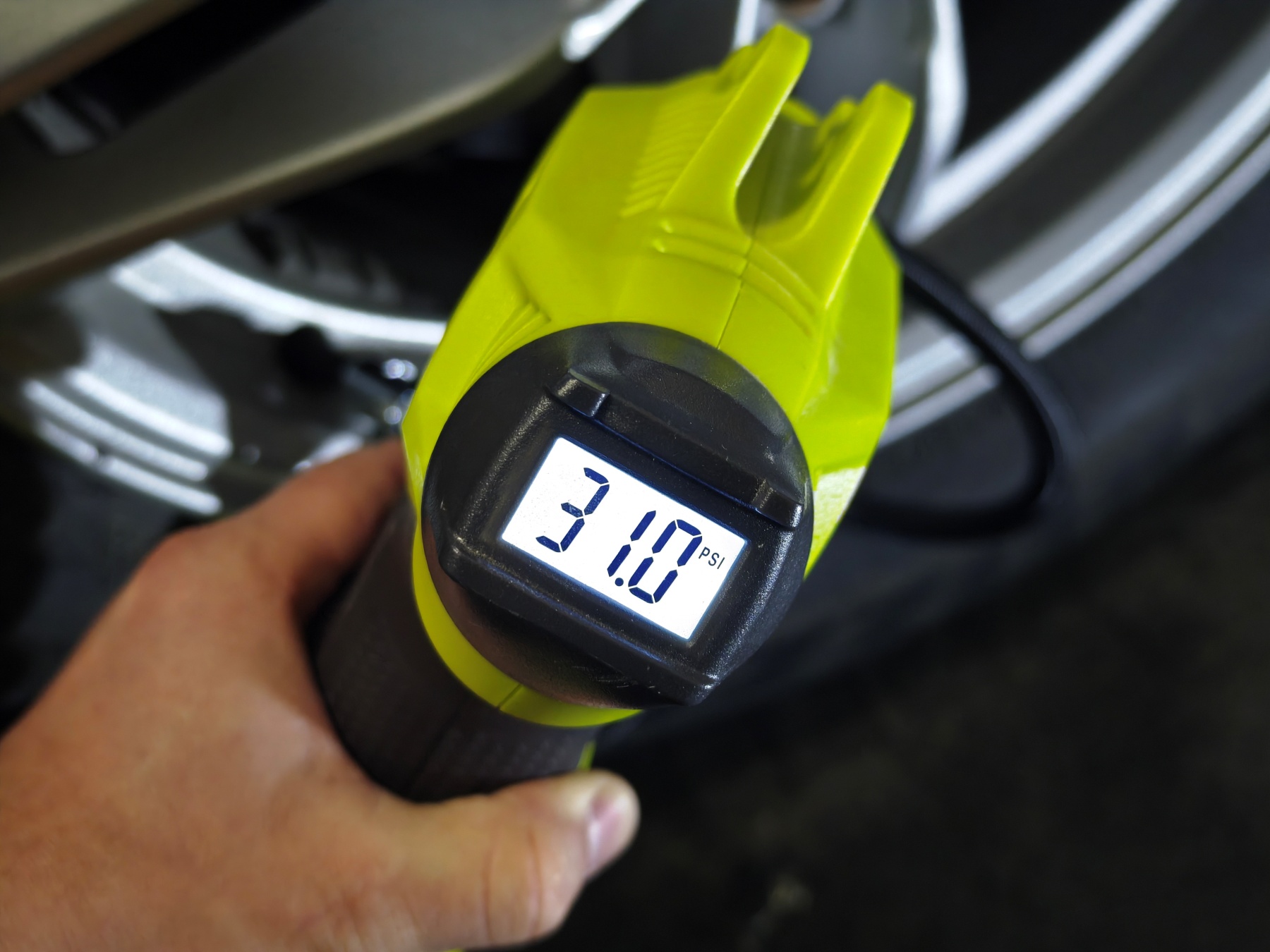

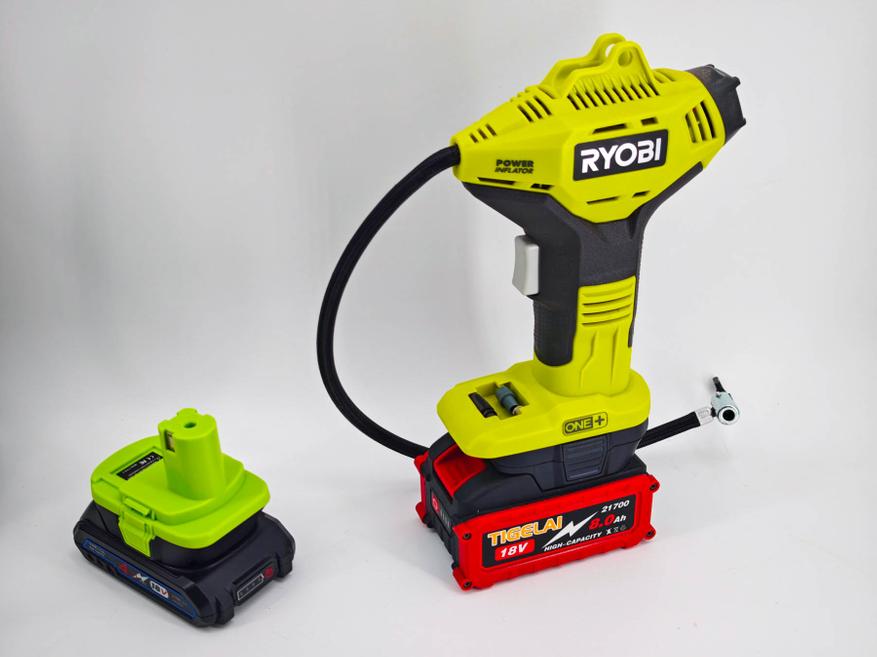

А вот долгожданный тест. Подключил одну из своих 18-вольтовых батарей к инструменту и попробовал его в работе. Если честно, этот насос-компрессор для автомобиля от бренда Ryobi у меня лежал несколько лет без дела, так как нормальный батарей к нему я так и не подобрал. И вот, можно сказать, его второе «рождение» — прекрасно работает от АКБ Макита.

Заключение и выводы

Собственно говоря, весь «рецепт», как подружить имеющийся инструмент с аккумуляторами из наличия, сводится к покупке вот такого адаптера за 500-900 рублей. Для базового инструмента подходит без особенностей. Для мощного — нужно смотреть конкретную связку, не греются ли контакты. Еще могут быть нюансы при подключении к инструменту требующему контроль третьего контакта (редко бывает, но все же). В любом случае, я доволен.

Зеленый адаптер MT20RNL.

Черный адаптер MT20RNL.

Обратный адаптер RYB18MT (Риоби для инструмента Макита).
