Хорошая термовоздушная паяльная станция KSGER 700Вт на базе микроконтроллера STM32

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Обзор на термовоздушную паяльную станцию KSGER 700 Вт на базе микроконтроллера STM32.

Характеристики
  • Напряжение питания: 220В
  • Мощность фена: 700Вт
  • Диапазон поддерживаемых температур: 100-550 °С
  • Диапазон регулировки интенсивности потока воздуха: 20-100%
  • Настройка и сохранение до 5 пользовательских профилей
  • Точность поддержки установленной температуры: ± 5°С
Внешний вид
Корпус выполнен из алюминия и окрашенный в черный цвет, выглядит добротно.
На лицевой стороне находится дисплей и энкодер. Отсюда же выходит кабель на фен (без разъема).


Сзади находятся выключатель, предохранитель, сетевой разъем, кнопка перехода фена в режим ожидания.
Кабель питания с евровилкой

Фен выглядит так:


Насадок в комплекте нет, купил в местном магазине по 1$ за шт, они стандартные
Работа фена
В режиме ожидания на экране отображается дата, время, температура.
В рабочем режиме отображается установленная температура, текущая температура, интенсивность потока воздуха, время работы в режиме, используемая мощность.
Поворотом энкодера можно регулировать температуру

Если нажать на энкодер, то регулируется интенсивность потока воздуха

Настройки

Для вызова меню настроек необходимо удерживать энкодер в течении 2 секунд.
Настройки состоят из 13 пунктов

1. Stepping

 Здесь можно задать шаг регулировки температуры (от 1 до 50) и скорость потока воздуха от (5 до 20%)

2. Cold and adj

Параметр предназначен для установки, при необходимости, фактической
температуры ручки станции, для учета ее величины при автоматической
регулировке «температуры холодного спая»

3. Buzzer

Включить или выключить звуковые сигналы

4. Op Preferences

Приоритет регулировки температуры или скорости потока вентилятора.
По умолчанию, в режиме работы станции, при вращении ручки энкодера
регулируется температура, а при нажатии на энкодер, регулируется скорость
потока воздуха. В этом меню можно поменять местами способ этих регулировок.

5. Screen Saver

В этом пункте меню можно включить или выключить screen saver
и задать время бездействия.

6. Password

Установка блокировки работы станции и времени по истечению
которого наступит блокировка. Для разблокировки нужно будет ввести пароль.

7. Language

Установка языка, китайский или английский. По умолчанию установлен китайский.

8. Sys info

 Отображение информации о программном обеспечении и информация о напряжении и частота сети.

9. Data & Time

Установка даты и времени

10. RTC Adj

Задание коррекции точности хода часов

12. Init

Сброс настроек станции на заводские


13. Exit

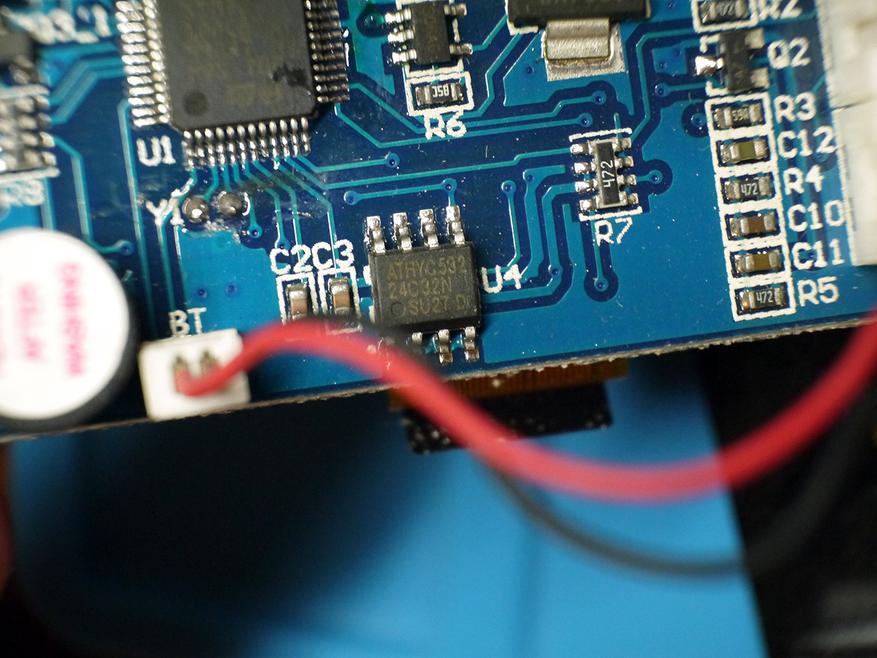

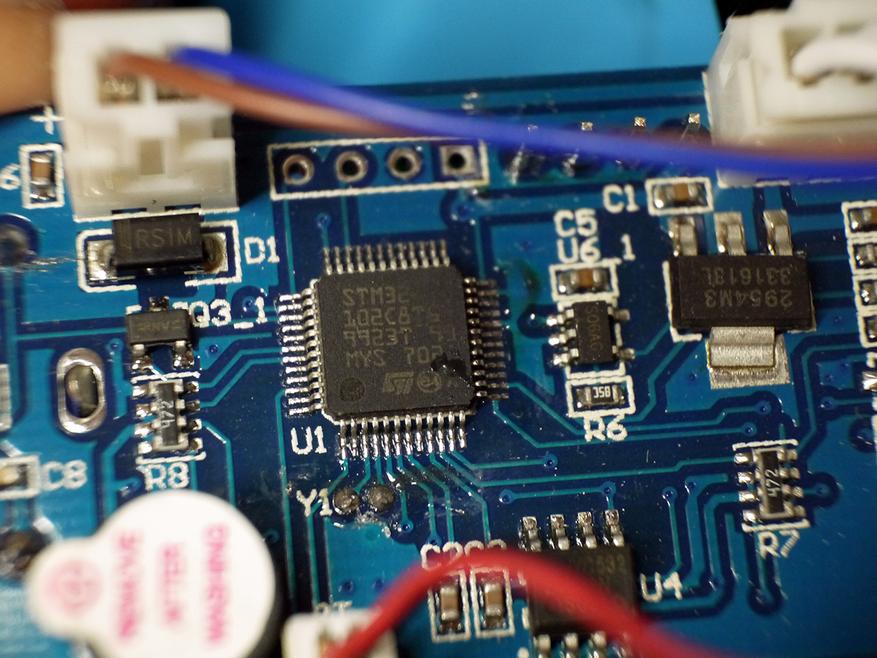

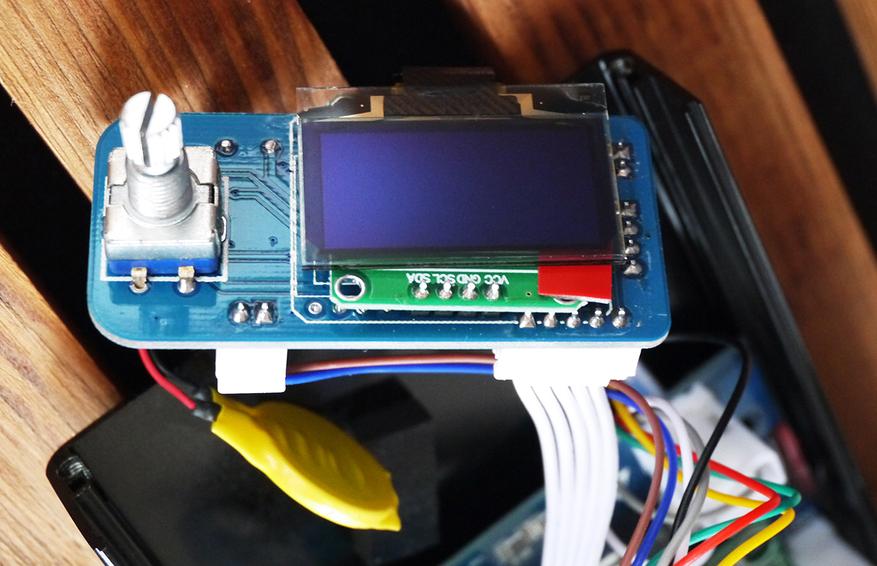

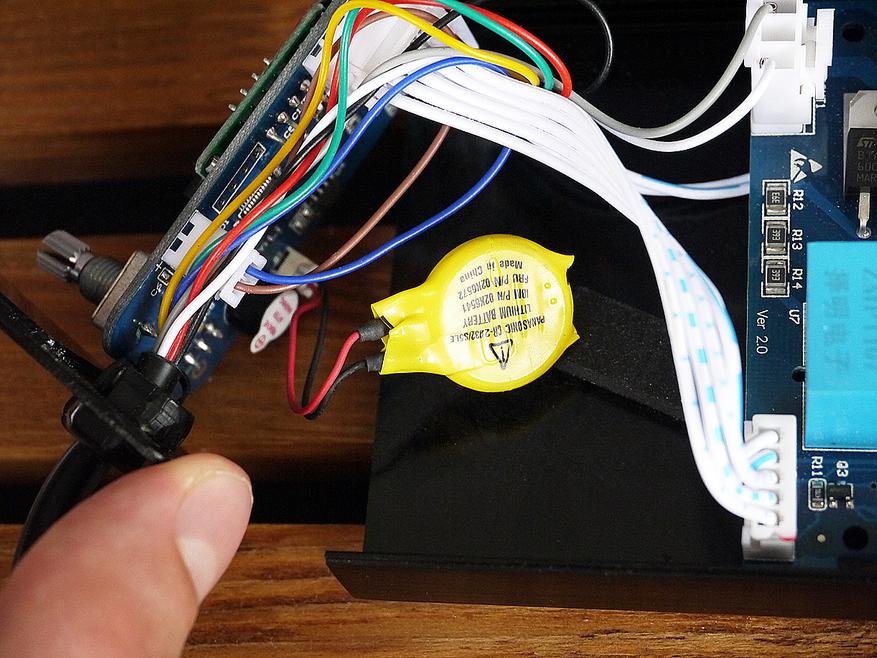

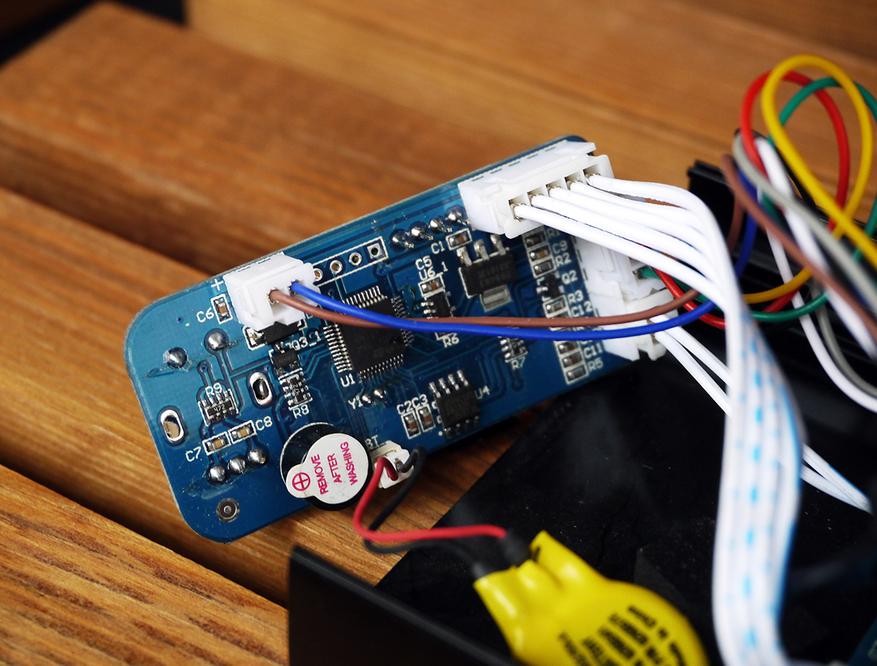

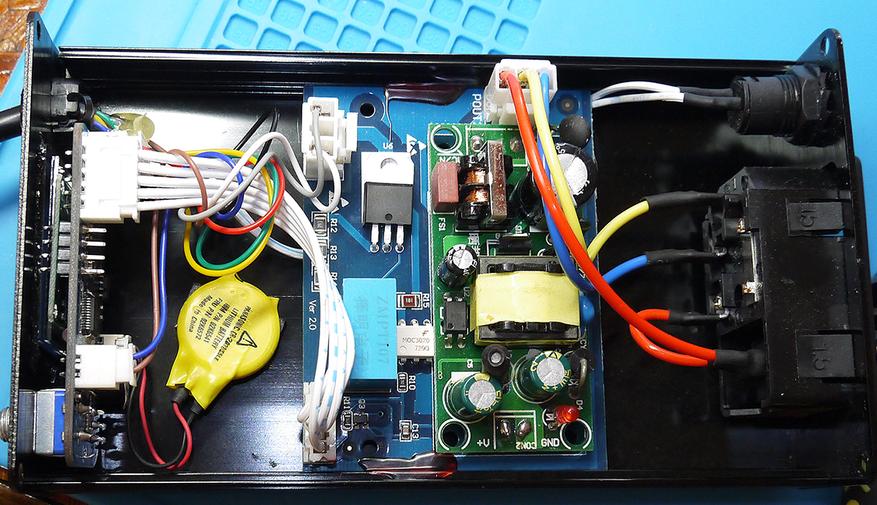

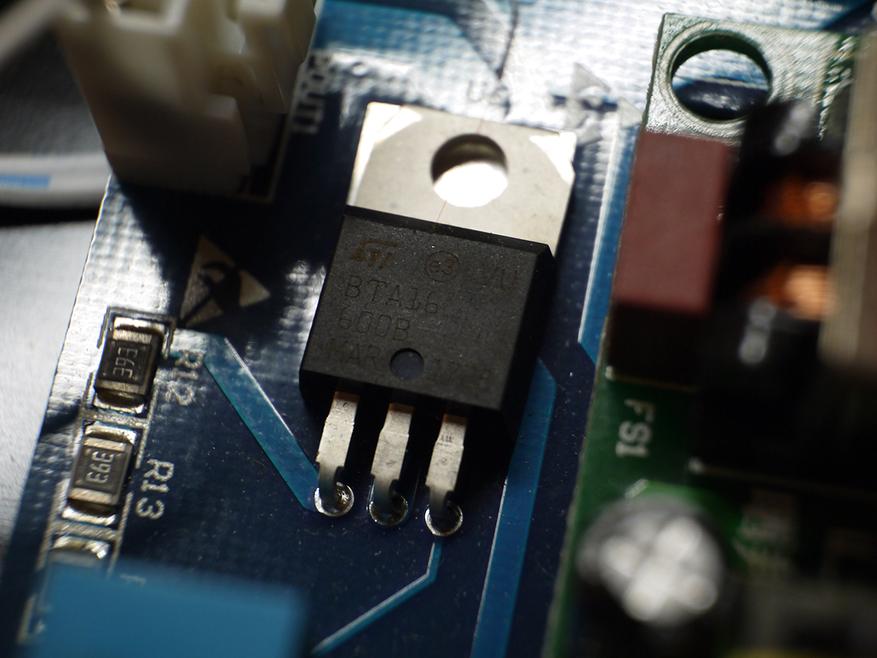

Внутренности станции

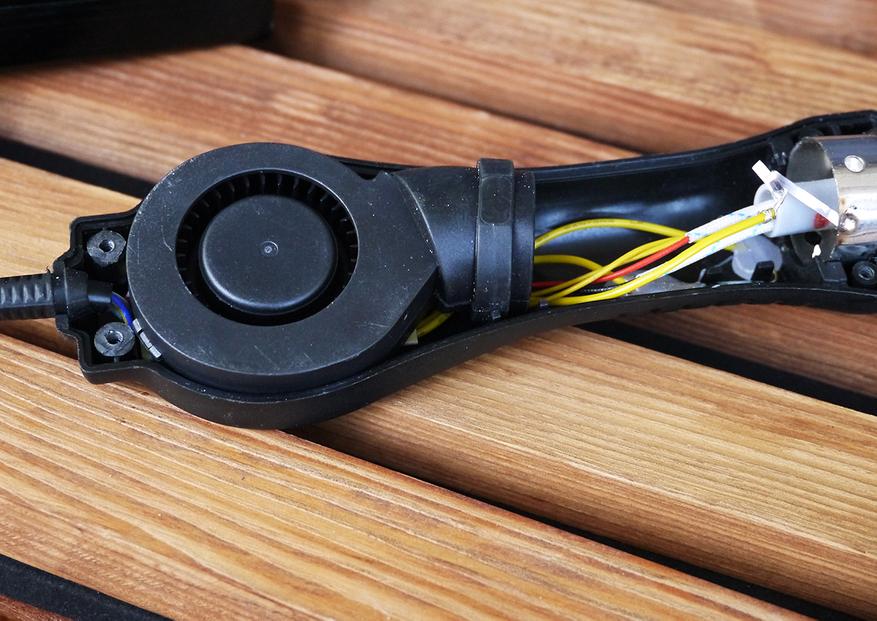

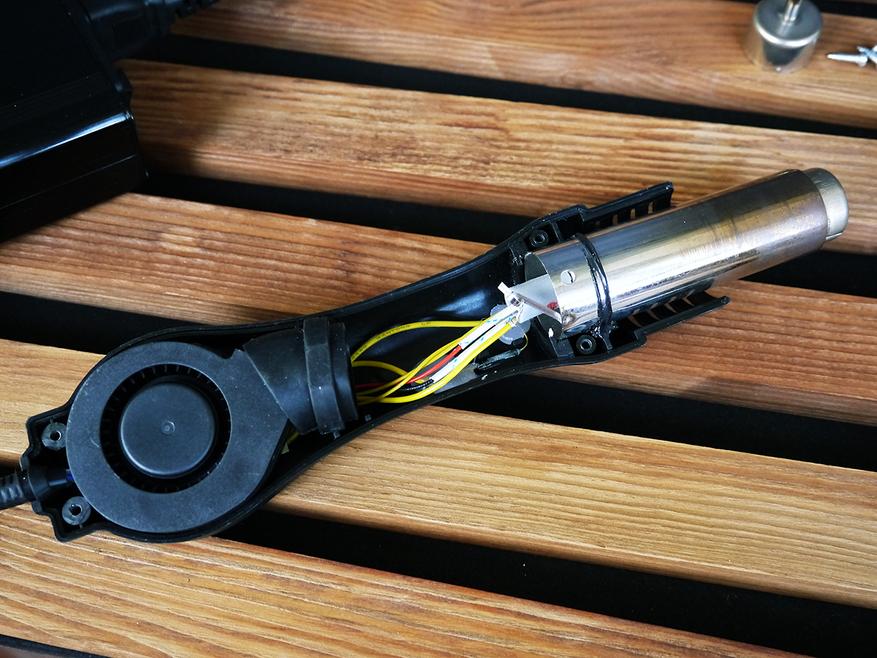

Внутренности фена:



В рукоятке есть геркон, можно сделать подставку с магнитом, и фен будет автоматически выключаться

Разогревается фен быстро, достаточно 5-10 секунд. А вот остывает медленно, с 550 до 100 — около 5 минут.
Проверил правильность стабилизации температуры. Результаты отличные, оцените сами:
100 °С

150°С

200°С

300°С


400°С


500°С

550°С

Выводы:
Паяльная станция имеет хороший внешний вид и металлический корпус, а пользоваться красивым инструментом всегда приятно. Работает стабильно, есть множество настроек. Единственное, что мне не понравилось, так это вызов сохраненных пресетов, неудобно его использовать.
Сейчас на фен идет распродажа и ниже цены я не нашел, так что, если задумываетесь о покупке, поспешите.
УЗНАТЬ АКТУАЛЬНУЮ СТОИМОСТЬ
Также можно приобрести дешевый набор насадок (6 шт)  КУПИТЬ
Спасибо за внимание!
