Fnirsi tdm-120: бюджетный автономный тепловизор
Разрешение матрицы 120 на 90 пикселей, честная частота 25 Герц и чувствительность <60mK позволяют заметить малейший перегрев элемента платы или утечку в теплом полу задолго до серьезной аварии. А с диапазоном от минус 20 до плюс 400 градусов по Цельсию ему по зубам и ревизия морозильной камеры, и диагностика выхлопного коллектора. Производитель заявляет честные +-2%, а встроенные алгоритмы сами подсветят вам горячие и холодные точки, включив сигнал тревоги, если что-то пошло не так. Картинка выводится на 2.8-дюймовый сенсорный экран с семью палитрами на выбор, снимки можно сохранять и экспортировать в ПК для дальнейшего анализа. И да, это по-прежнему карманный автономный гаджет с зарядкой от Type-C, который не попросится в розетку в самый неподходящий момент полевого выезда.
Характеристики
| Параметр | Значение |
|---|---|
| Модель | TDM-120 / TDM-120P |
| Тип детектора | Оксид ванадия |
| Разрешение инфракрасного сенсора | 120 x 90 пикселей |
| Частота кадров | ≤ 25 Гц |
| Поле зрения (FOV) | 50° |
| Экран | 2,8″ сенсорный LCD |
| Цветовые палитры (7 шт.) | Арктика, Горячий металл, Железо-красный, Радуга, Лава, Чёрный горячий, Белый горячий |
| Отображаемые значения | Температура в центре, автоматический трекинг мин./макс. температуры |
| Диапазон измерения | -20 °C … +400 °C (-4 °F … +752 °F) |
| Единицы измерения | °C / °F |
| Погрешность | +-2 °C или +-2% от максимального измеренного значения |
| Регулировка коэффициента излучения | 0,01 … 1 (шаг 0,01) |
| Звуковая сигнализация превышения/понижения температуры | Есть |
| Языки интерфейса | Китайский, английский |
Распаковка и внешний вид

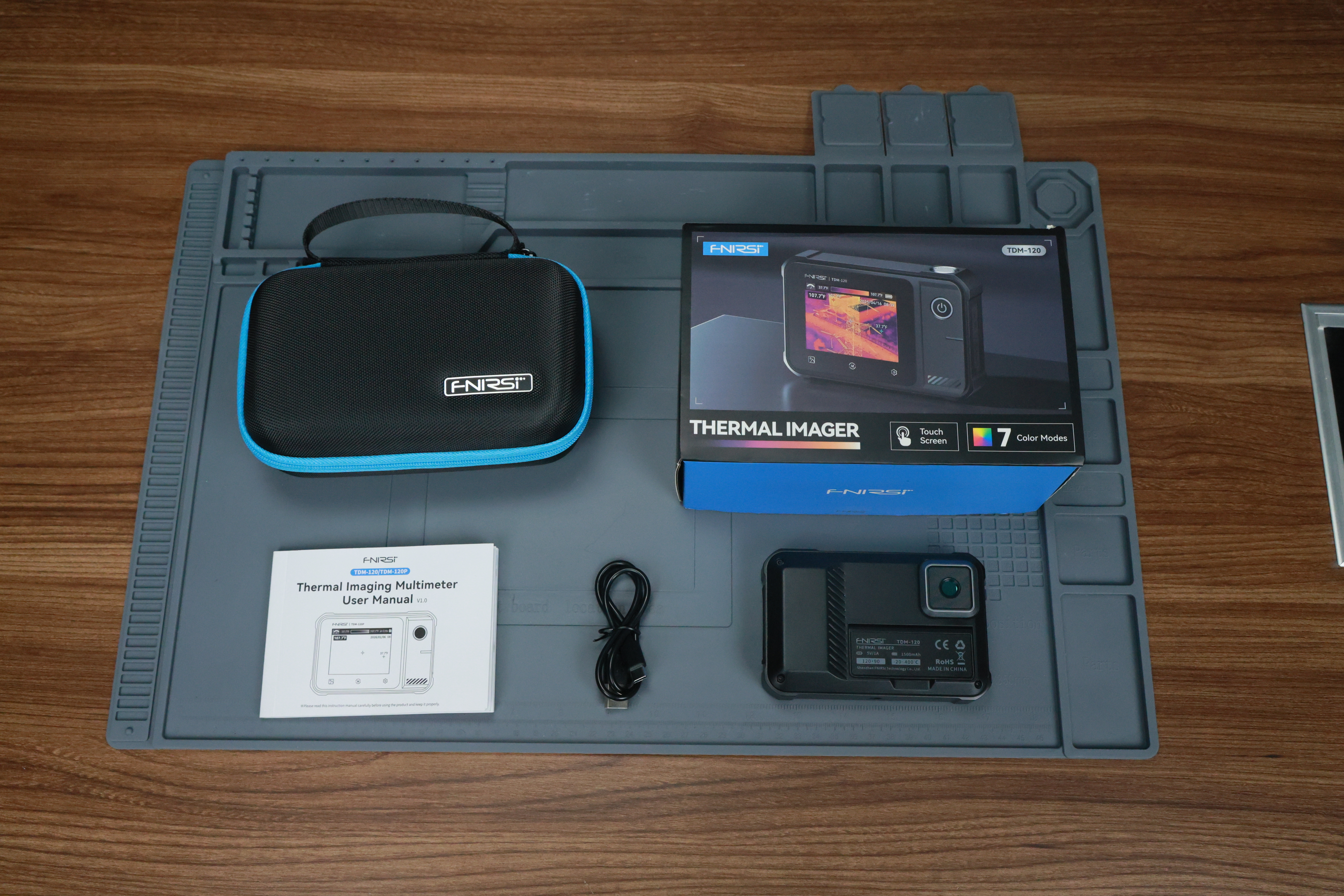

Данная модель поставляется в сумке, в которой удобно его хранить и транспортировать не боясь повредить.

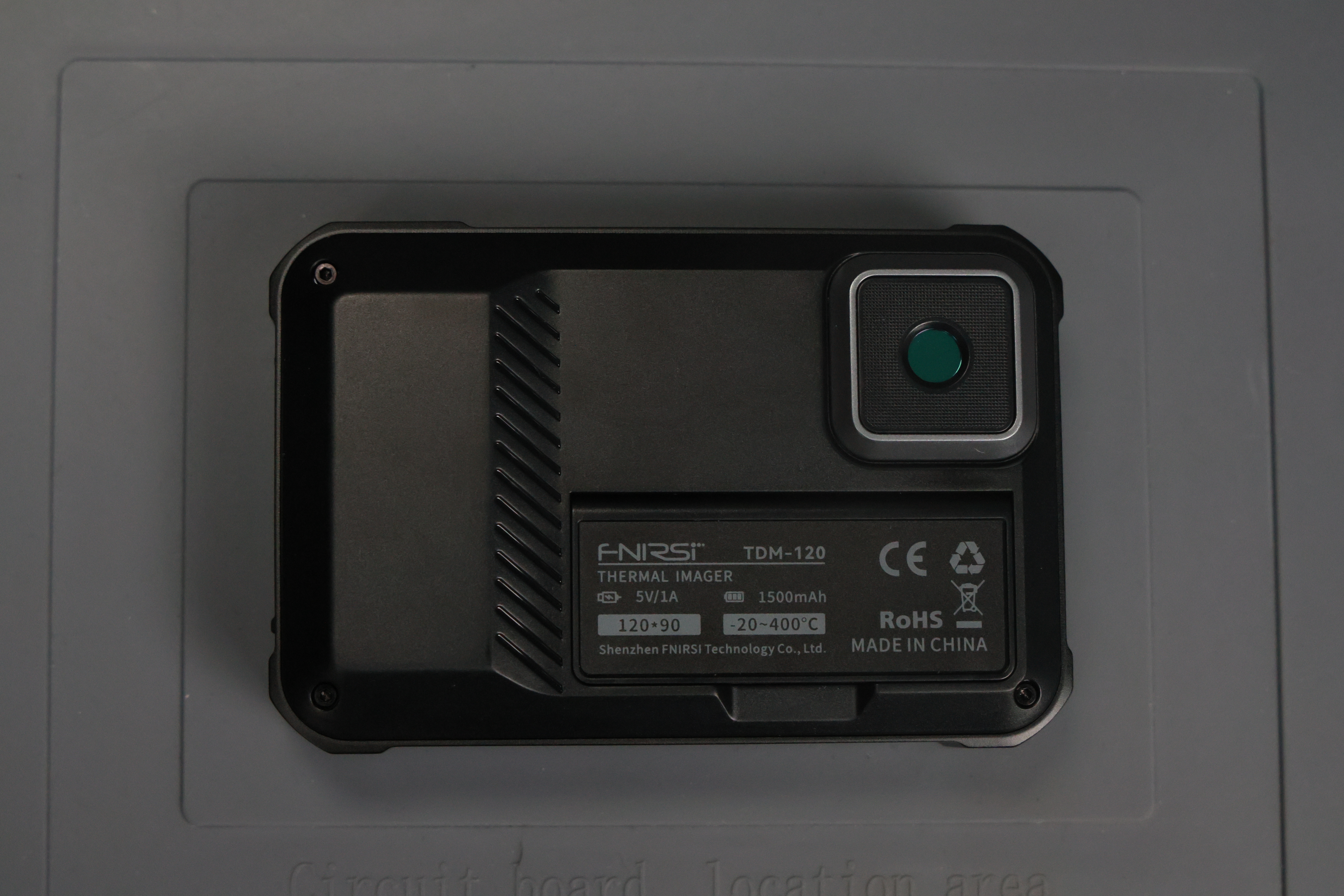

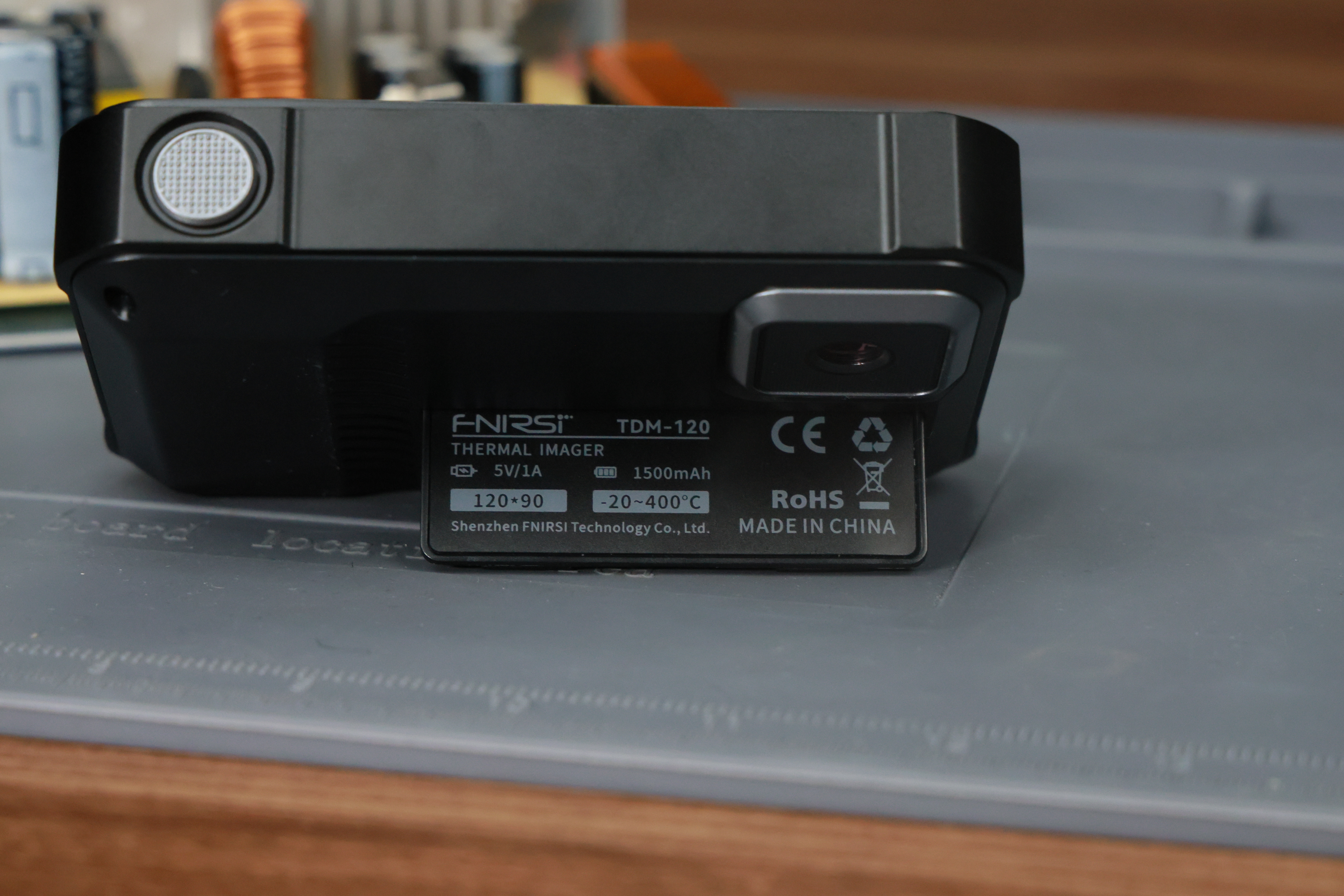

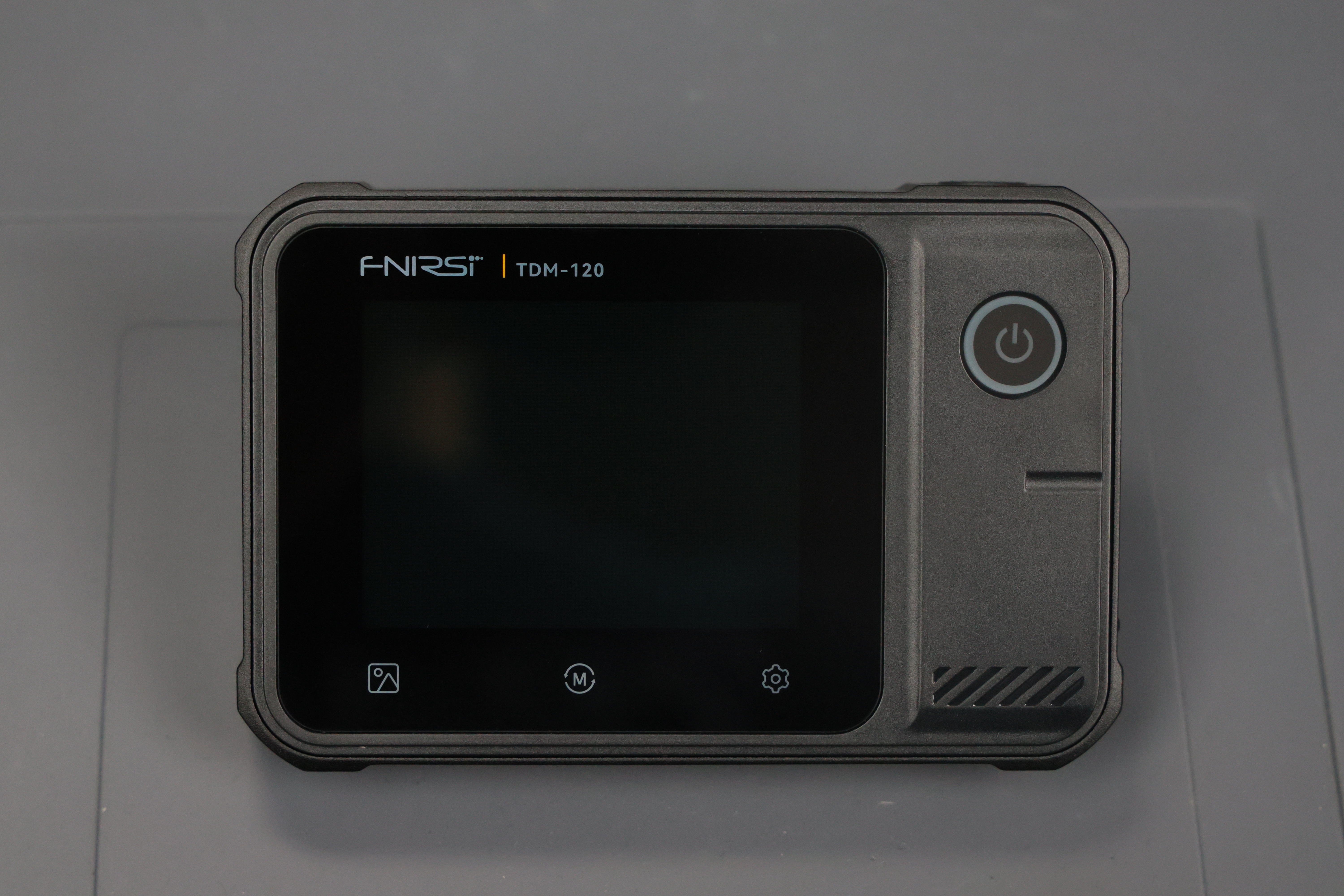

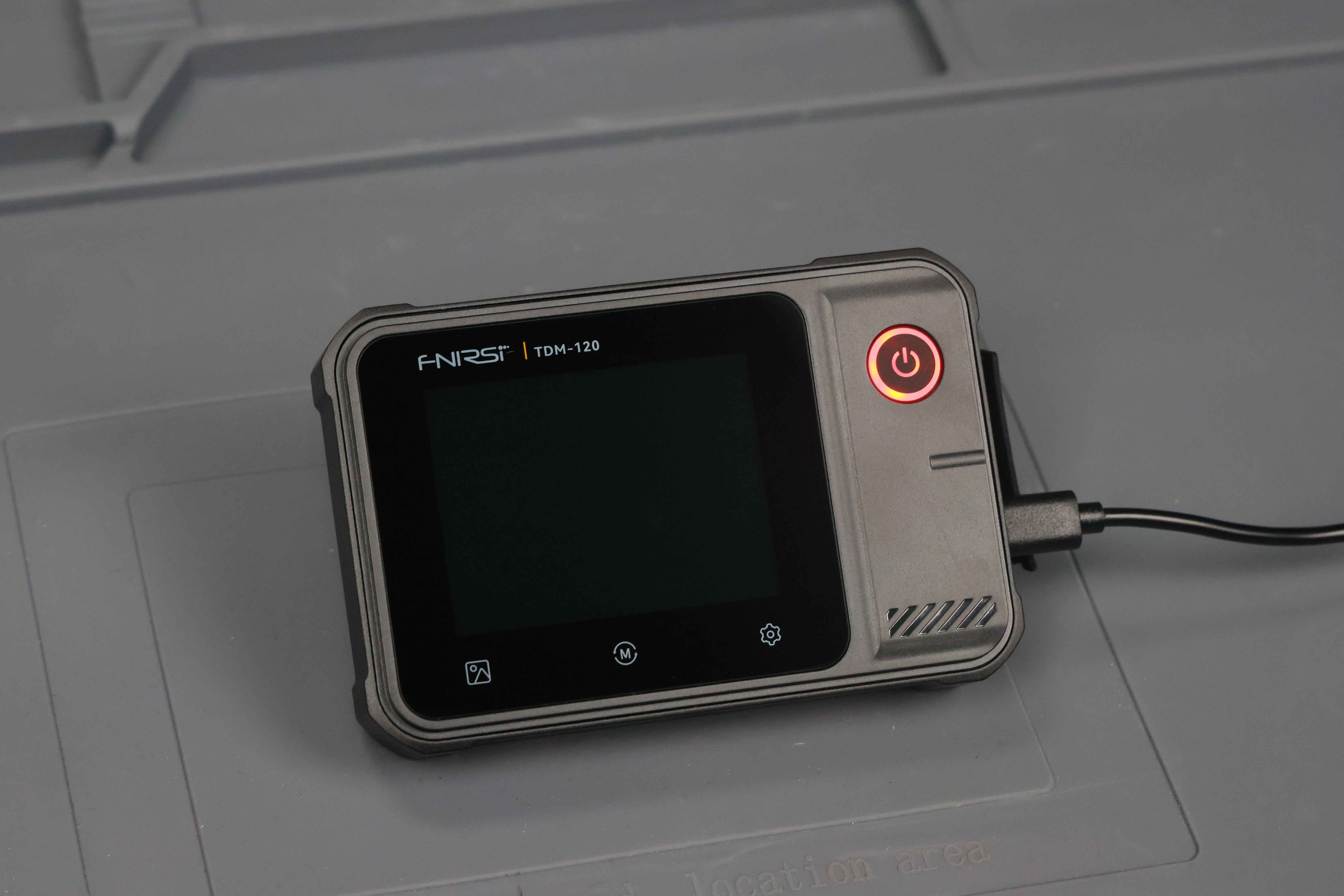

На лицевой стороне расположен модуль тепловизора, площадка, на которую удобно класть пальцы и откидная ножка, видимо чтобы удобнее было просматривать результаты съемки. На верхней грани находится кнопка «ОК», которая используется для управления в меню и сохранения снимков. Большую часть задней стороны занимает сенсорный дисплей и три кнопки под ним. Еще одна физическая кнопка расположена в правом верхнем углу и служит для выключения/включения питания.

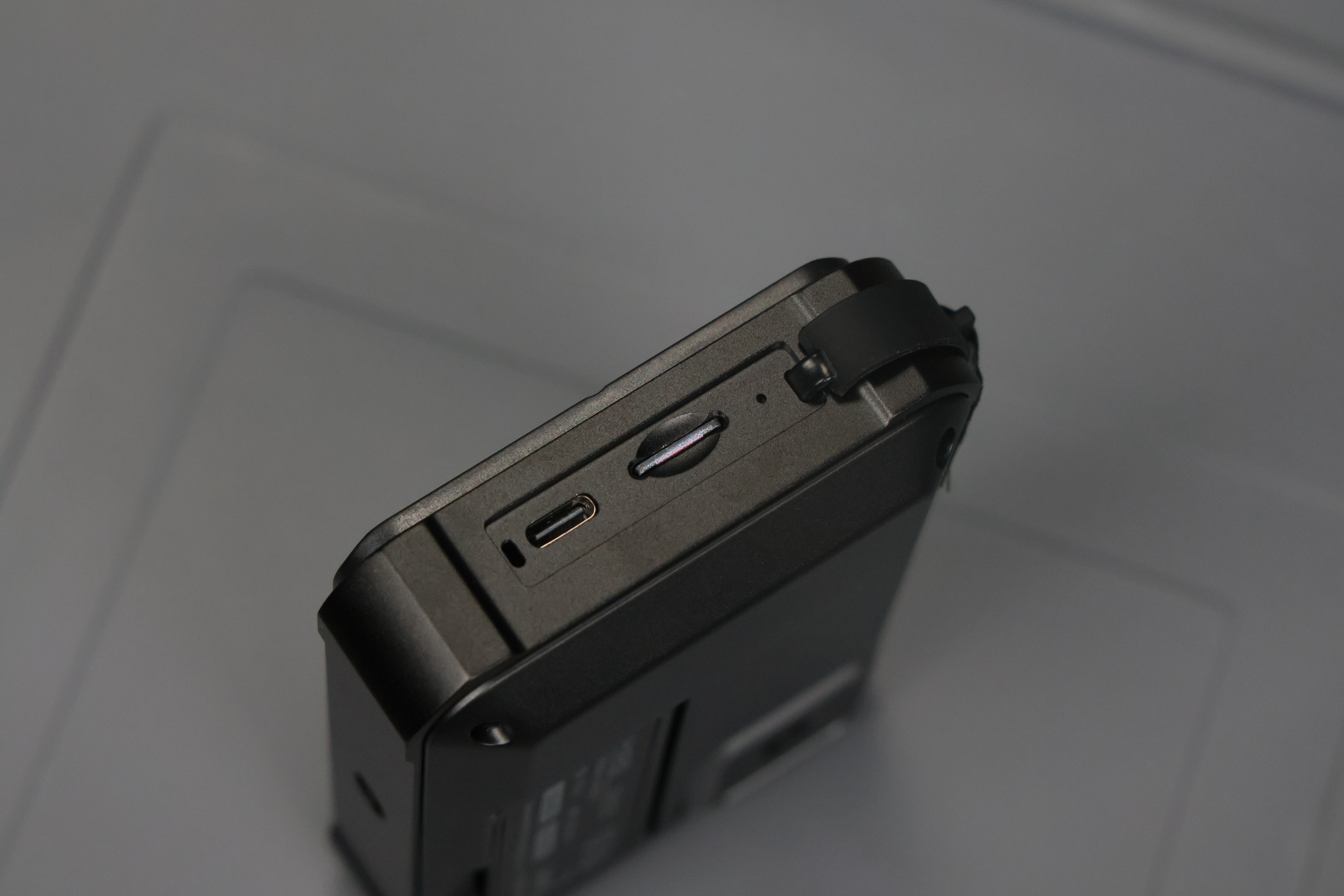

На правой грани под резиновой заглушкой спрятан слот microSD и Type-C разъем для зарядки и передачи данных. При этом кнопка выключения играет роль индикатора.
Настройки

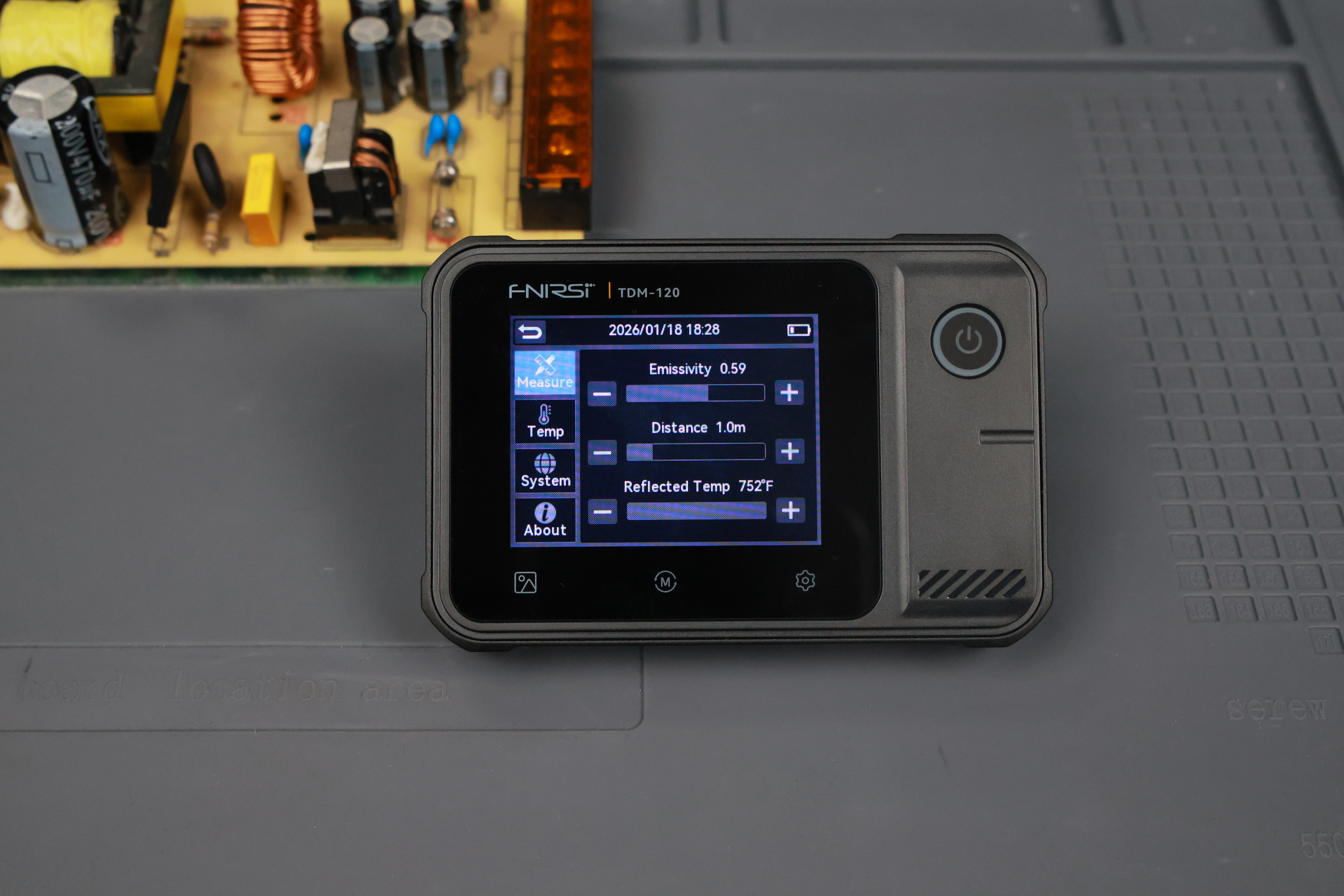

Сразу пробежимся по меню настроек. В первой вкладке корректируются параметры объекта, которые способствуют более точному измерению температуры: коэффициент излучения, дистанция и отраженная температура.

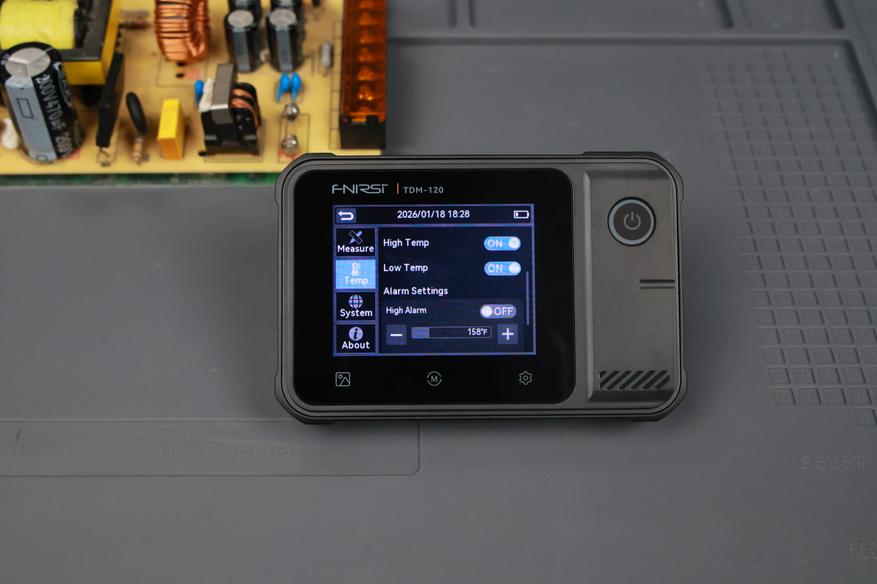

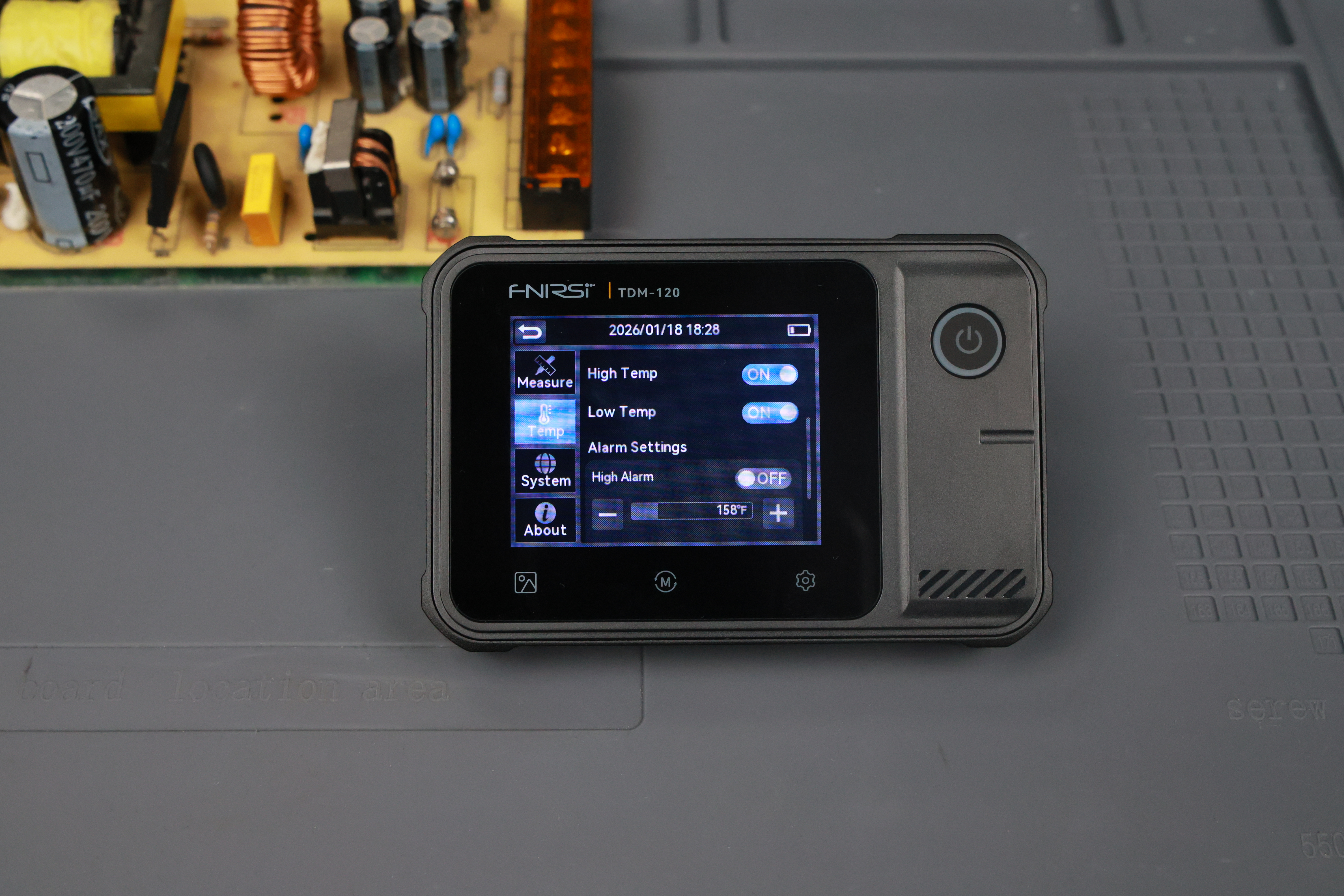

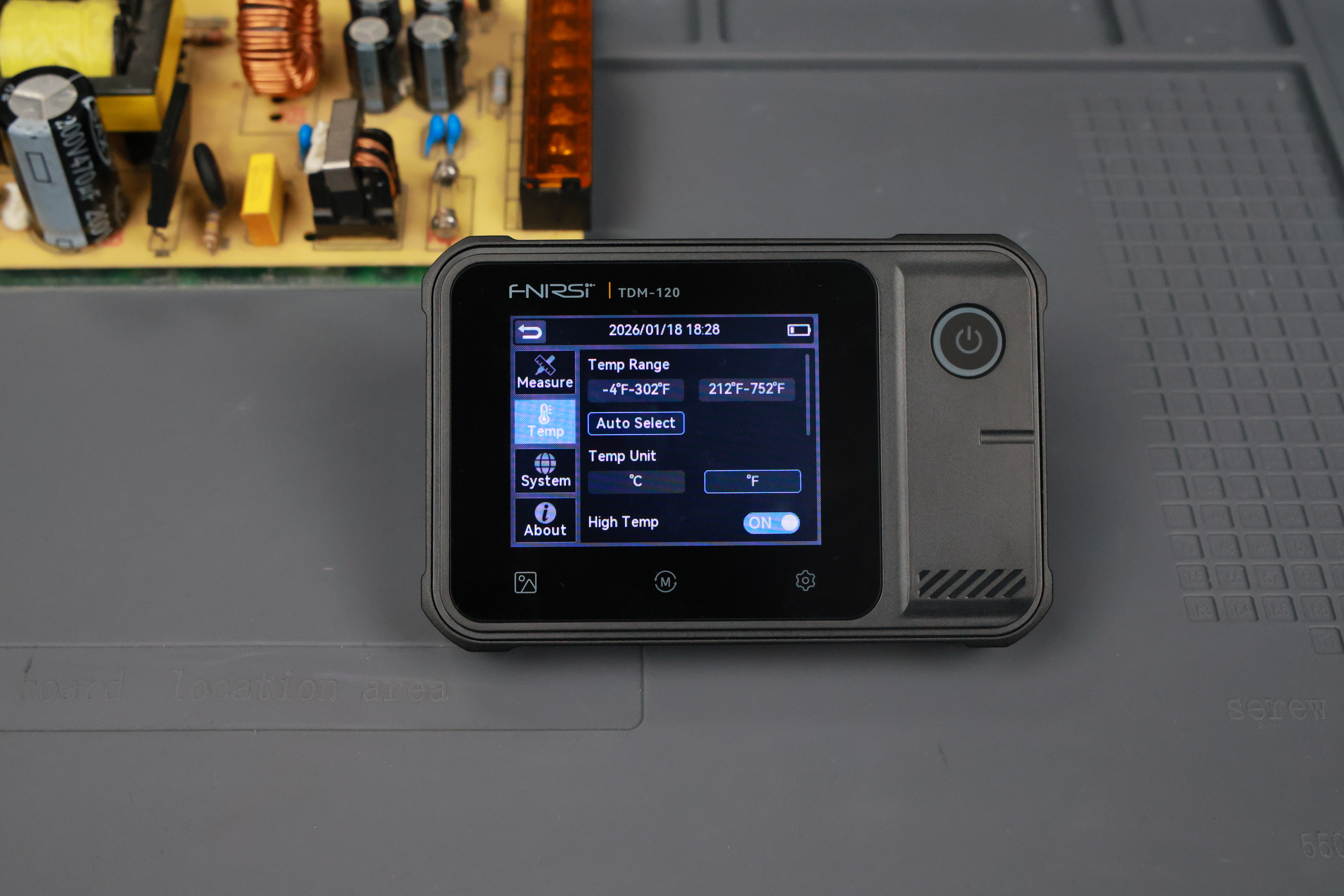

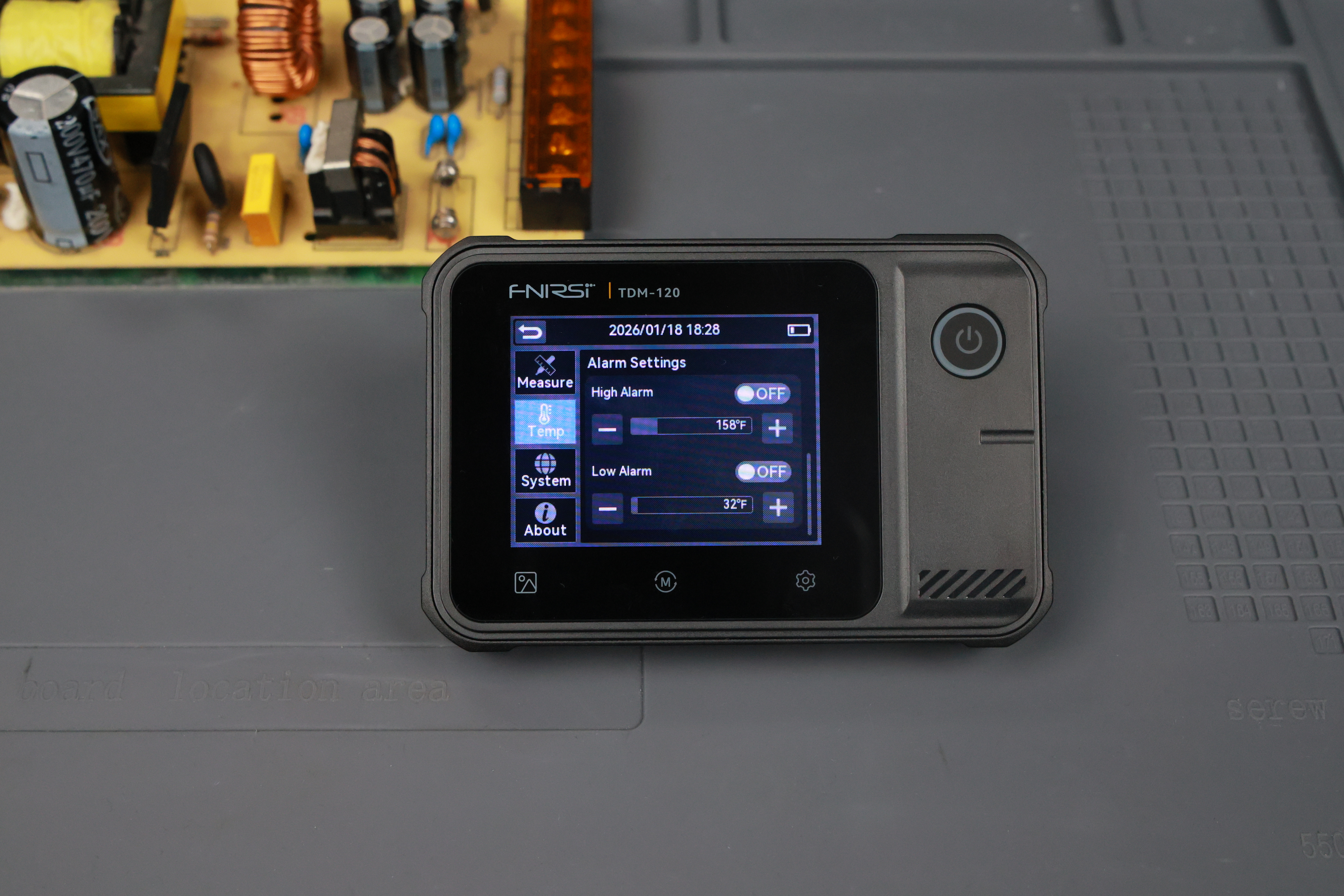

Во второй выбирается рабочий диапазон от -20°C до 150°C или от 100°C до 400°C и единицы измерения. Тут же можно включить отображение минимума/максимума и активировать предупреждение при достижения выбранного нижнего или верхнего предела температуры.

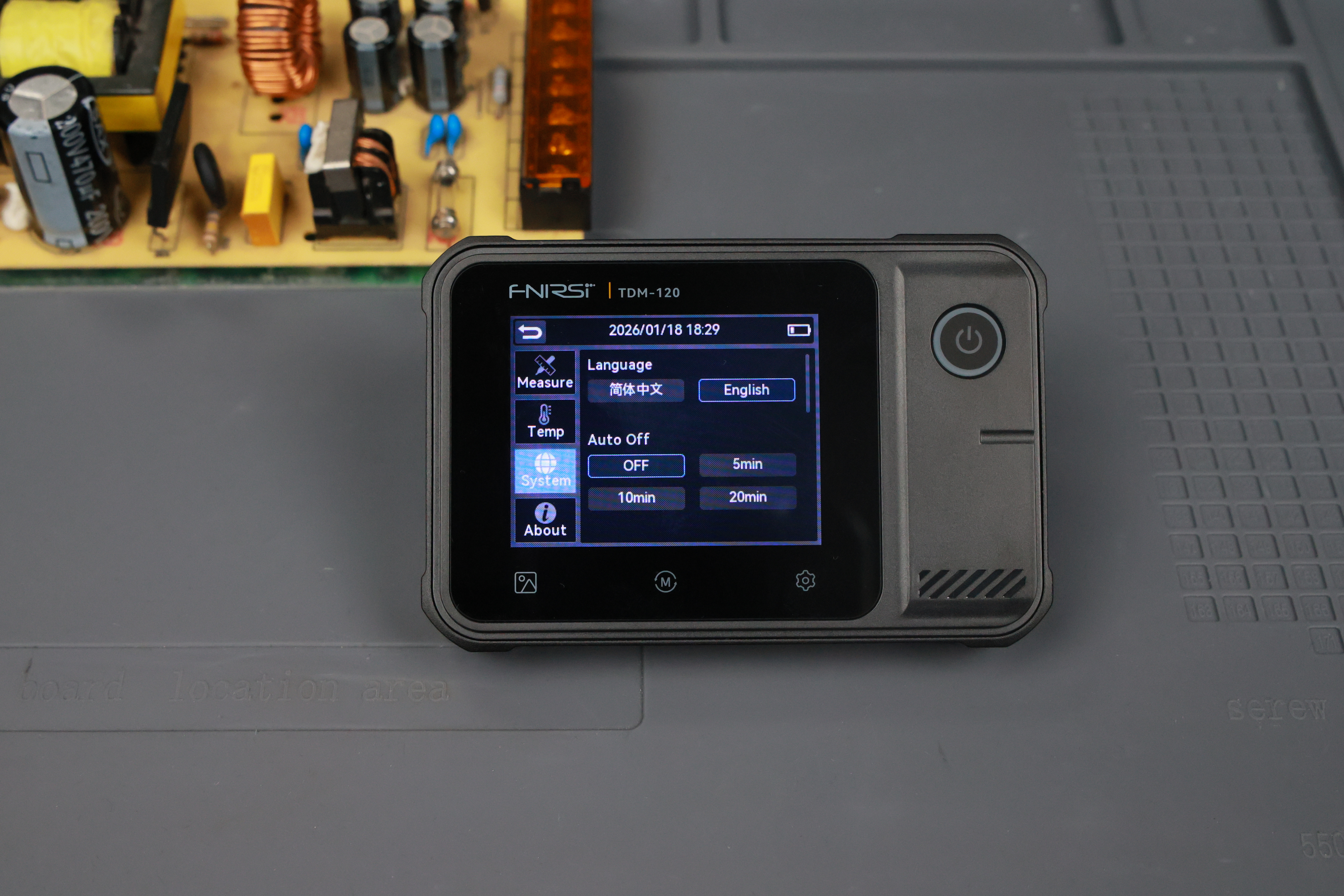

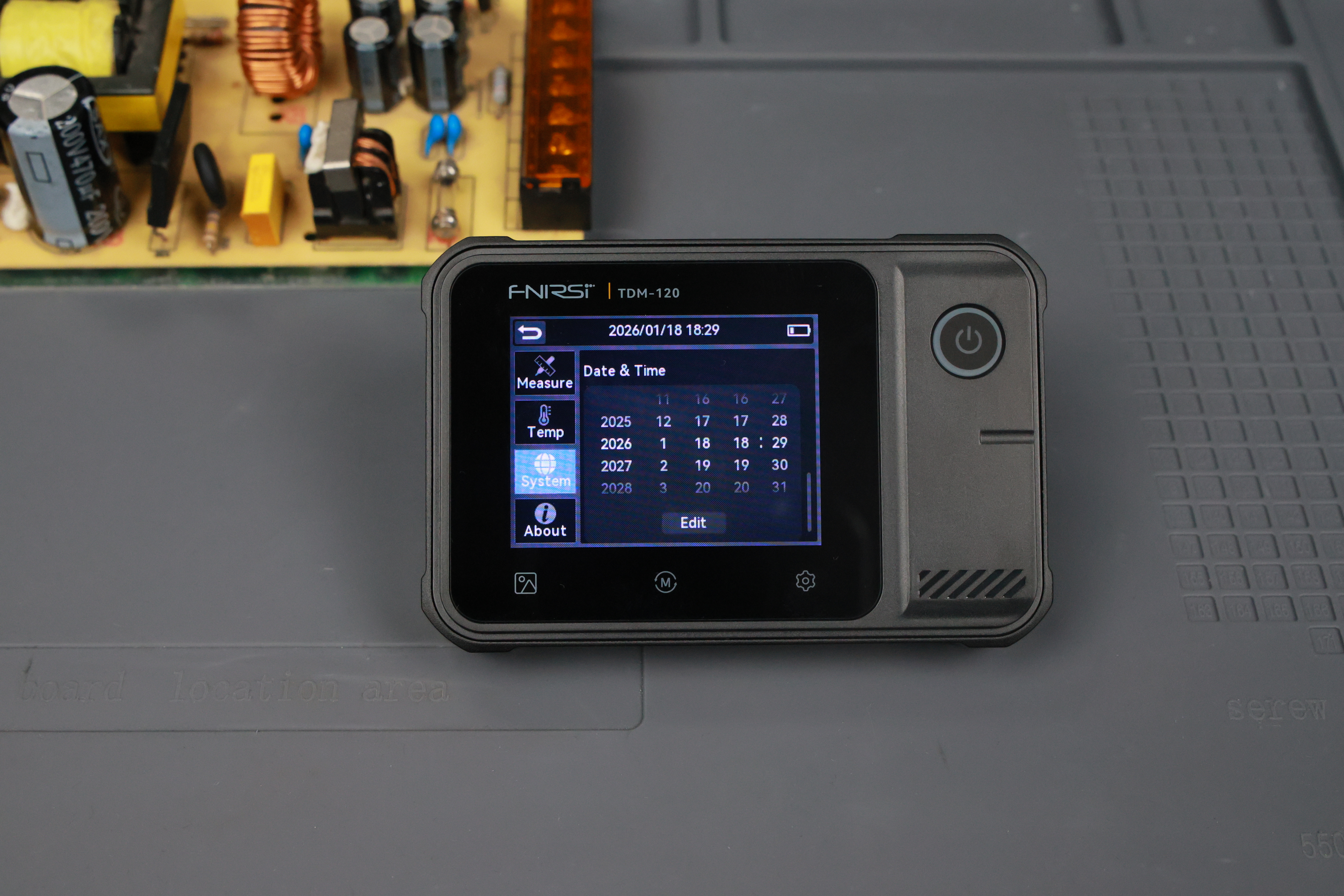

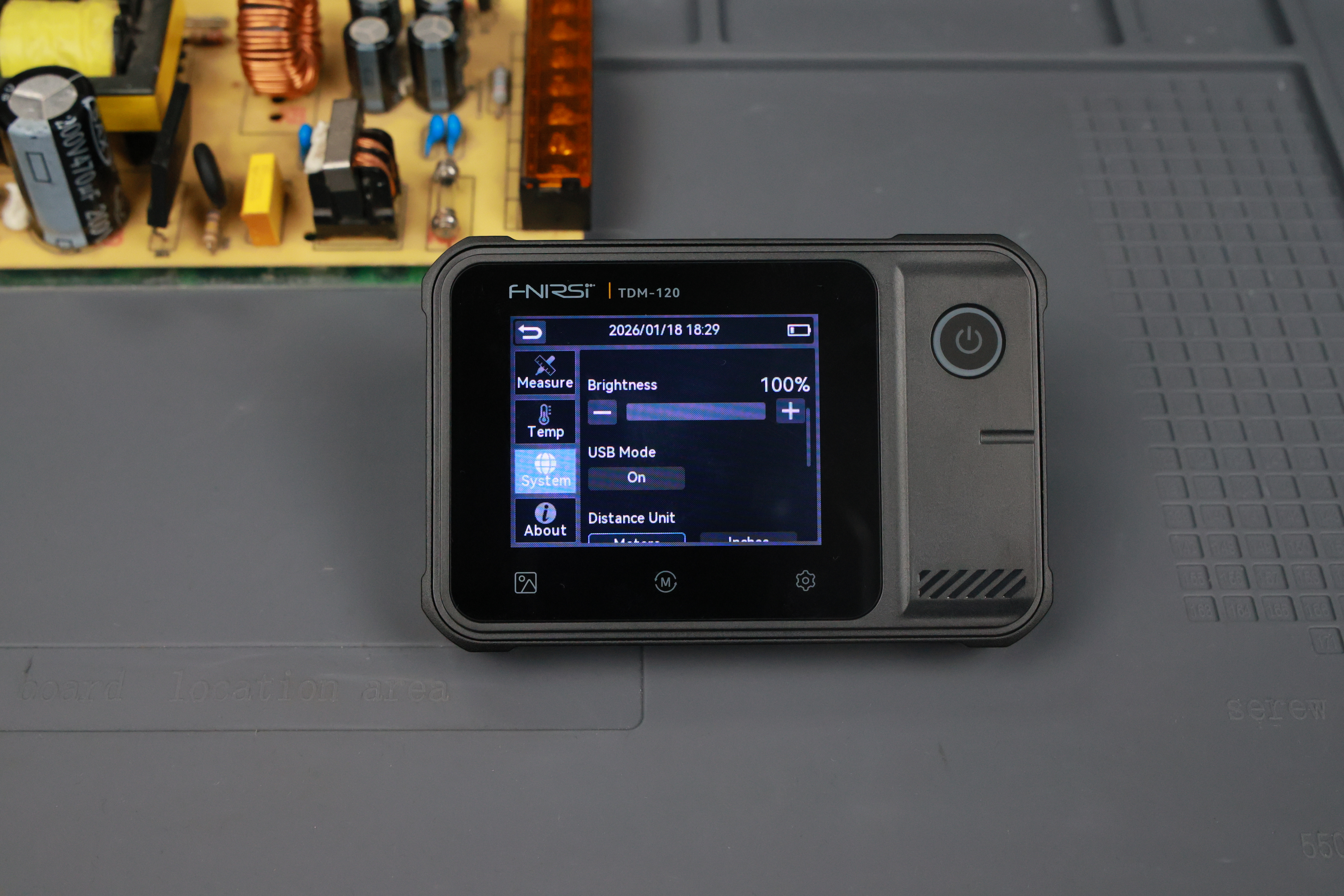

В системных настройках меняется язык, время до автоотключения, яркость, режим передачи данных, единицы измерения расстояния и дата со временем.

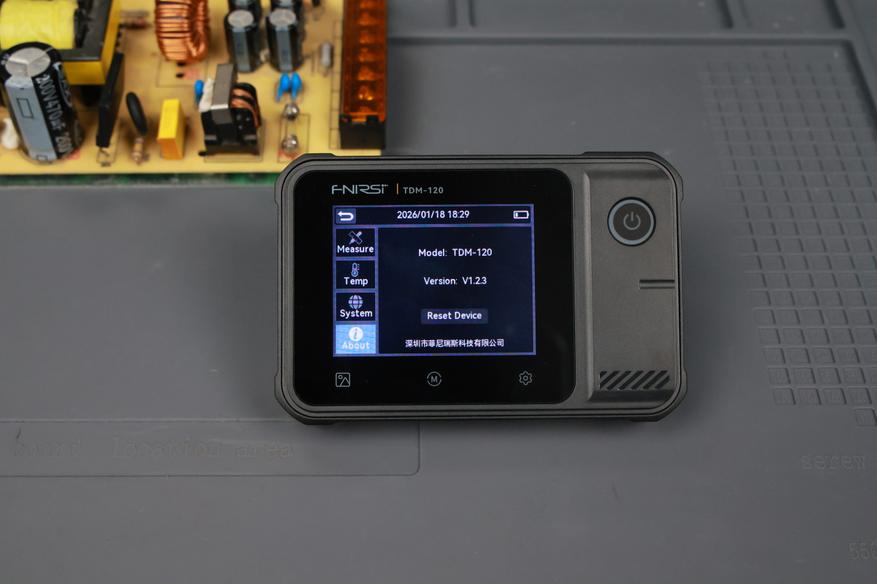

В последней вкладке можно посмотреть модель, версию прошивки и сбросить настройки на заводские.
Тестирование

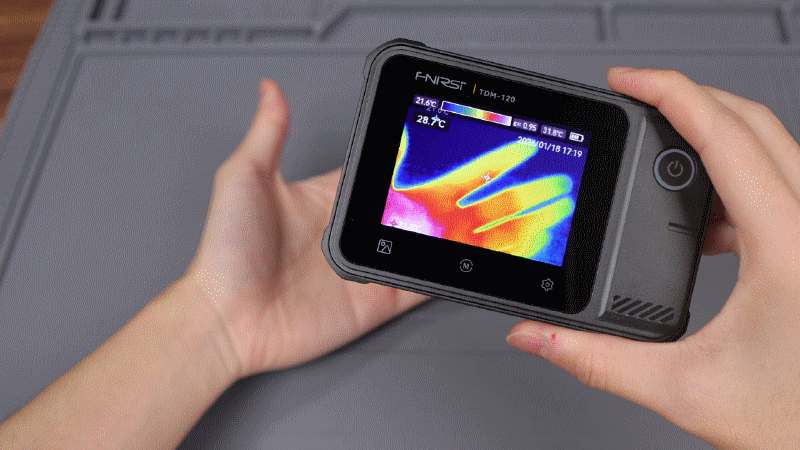

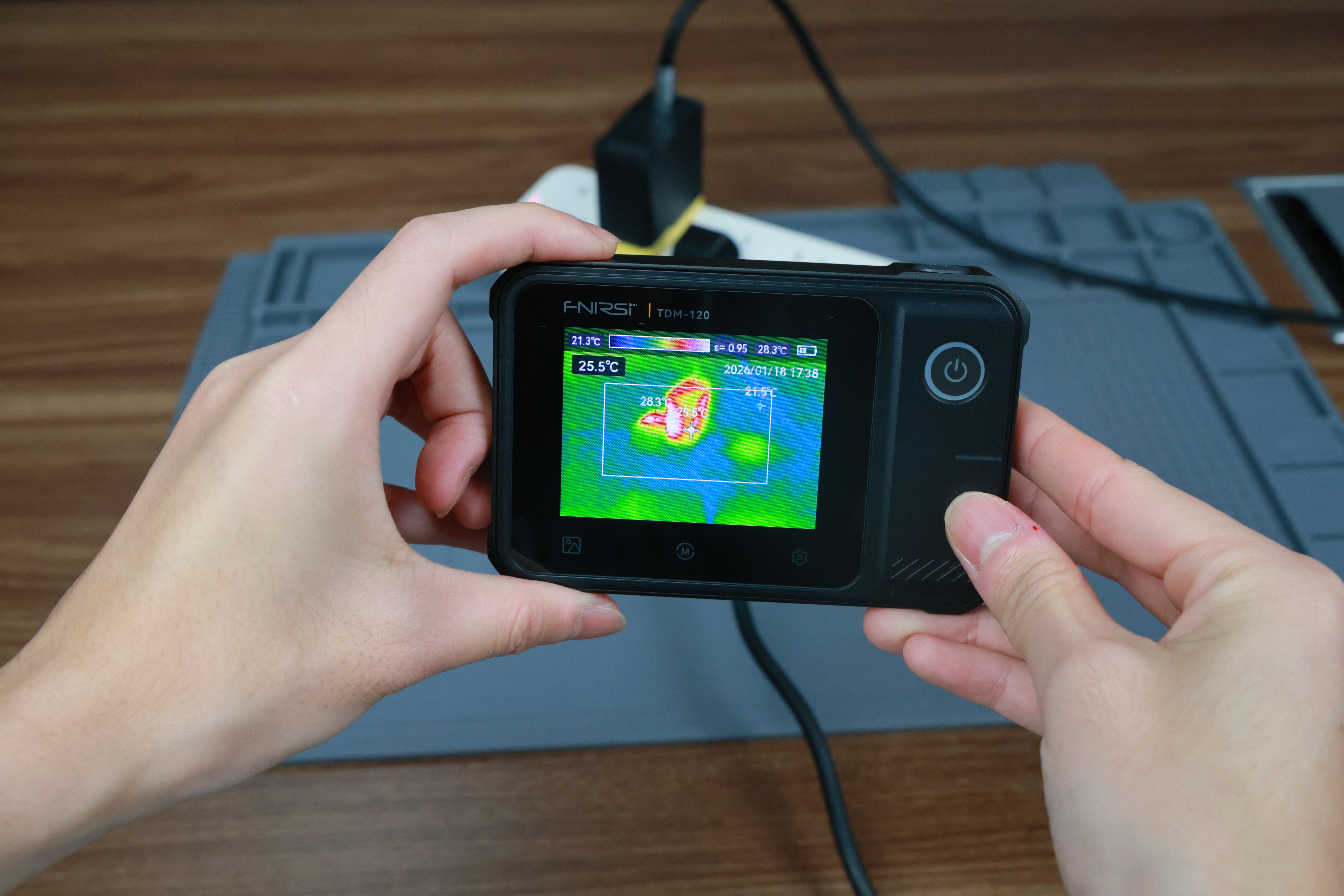

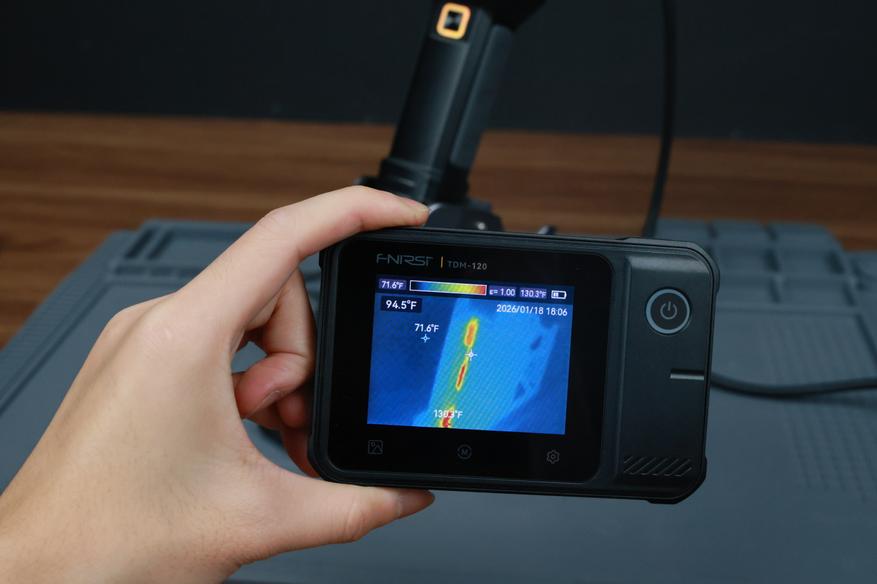

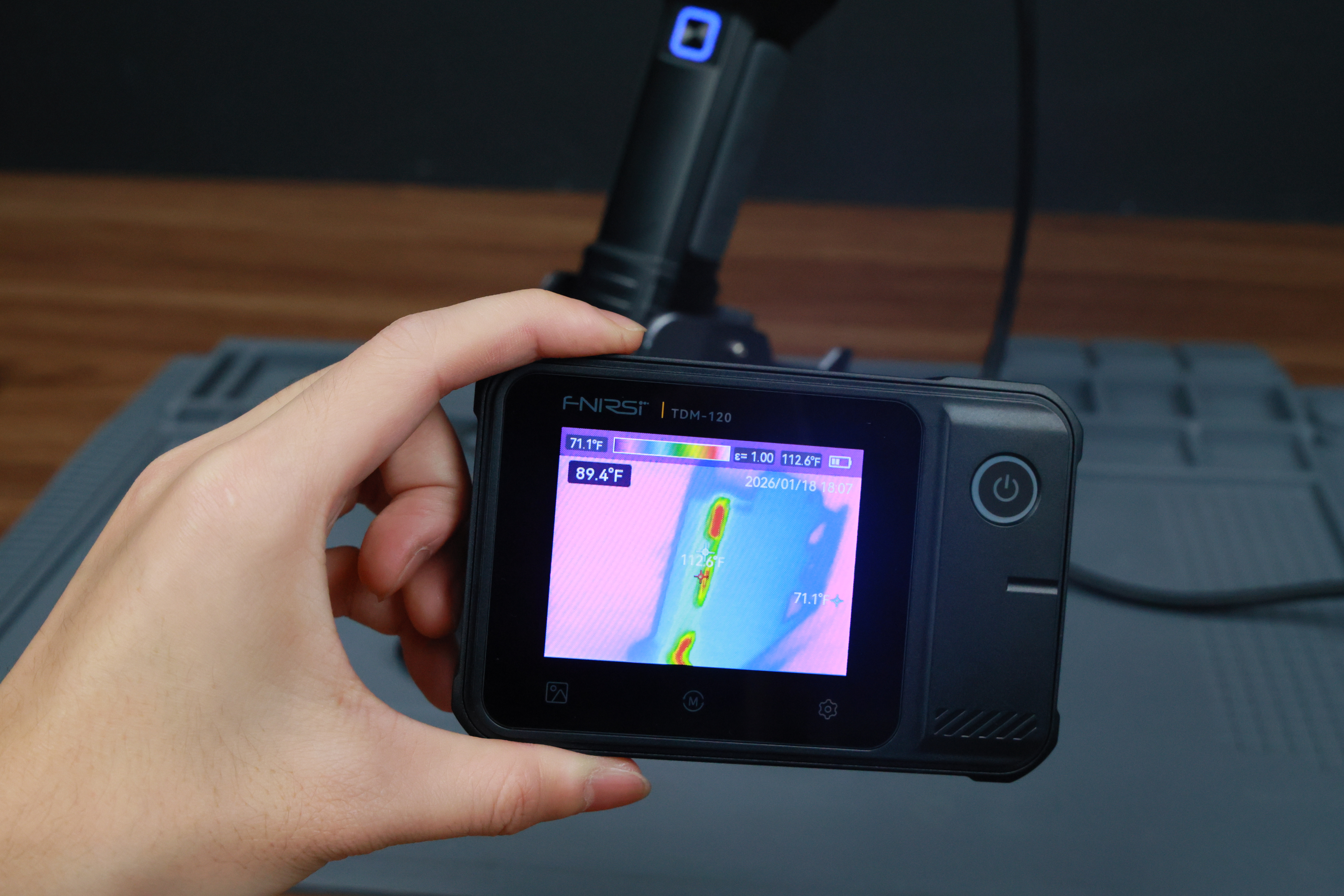

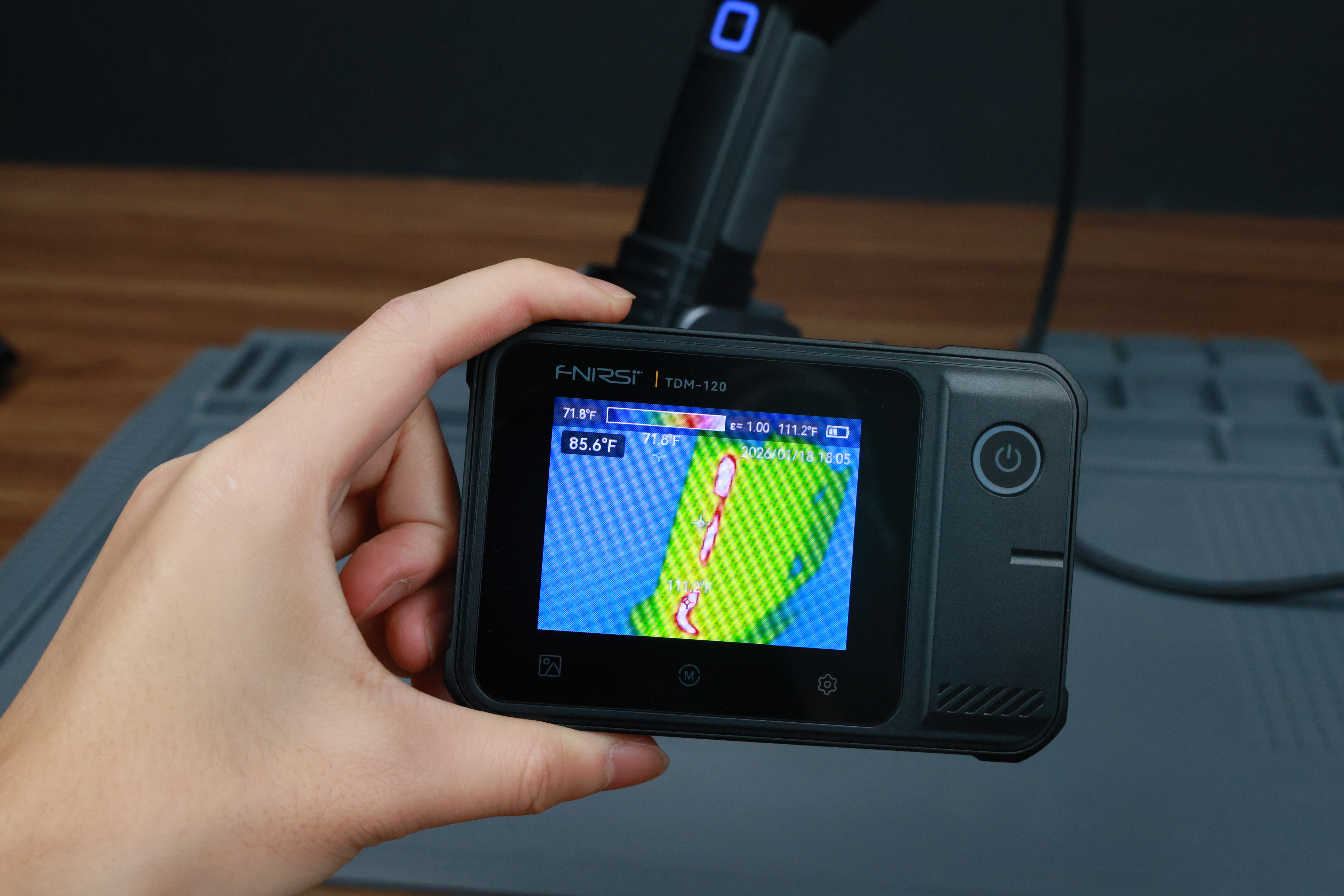

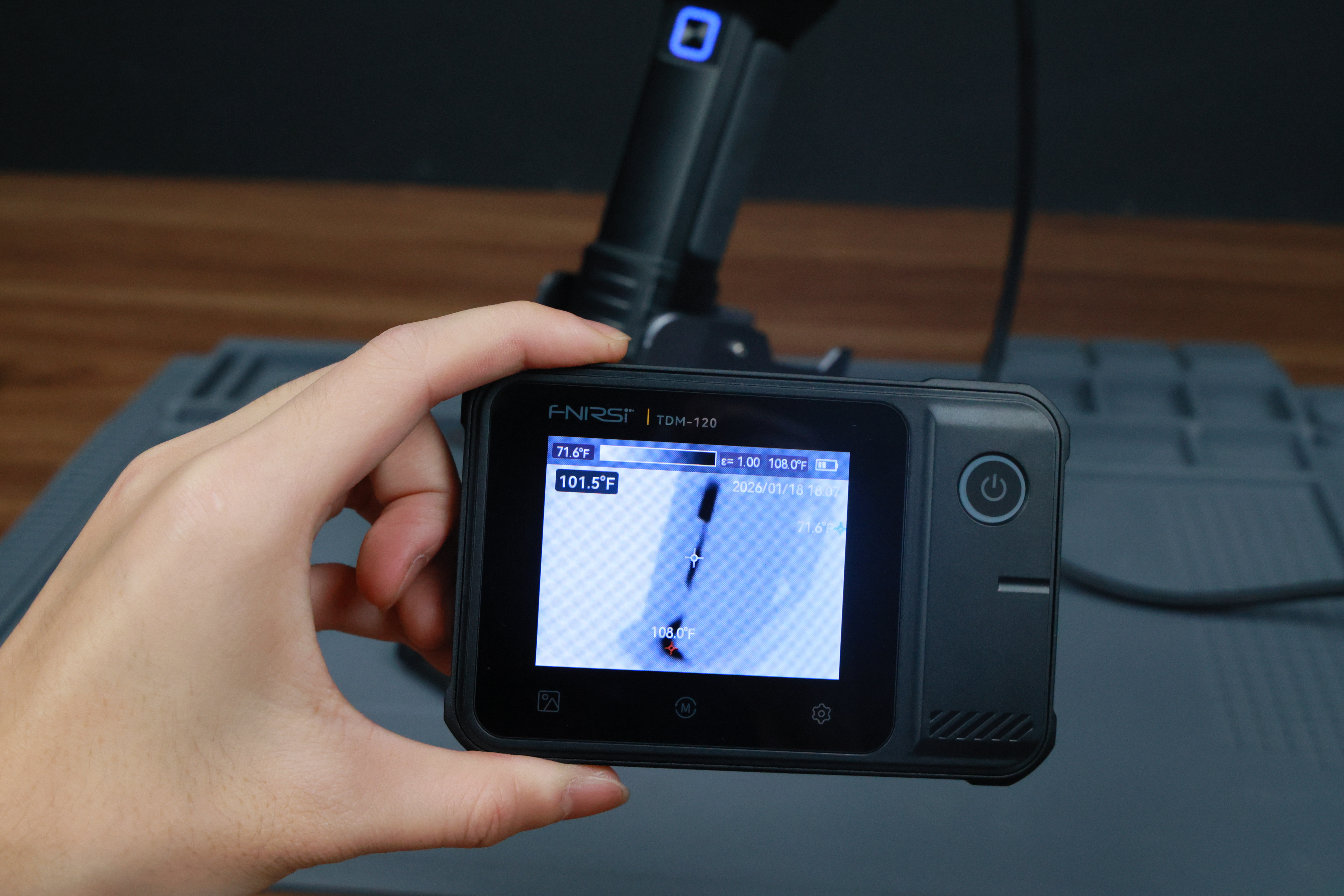

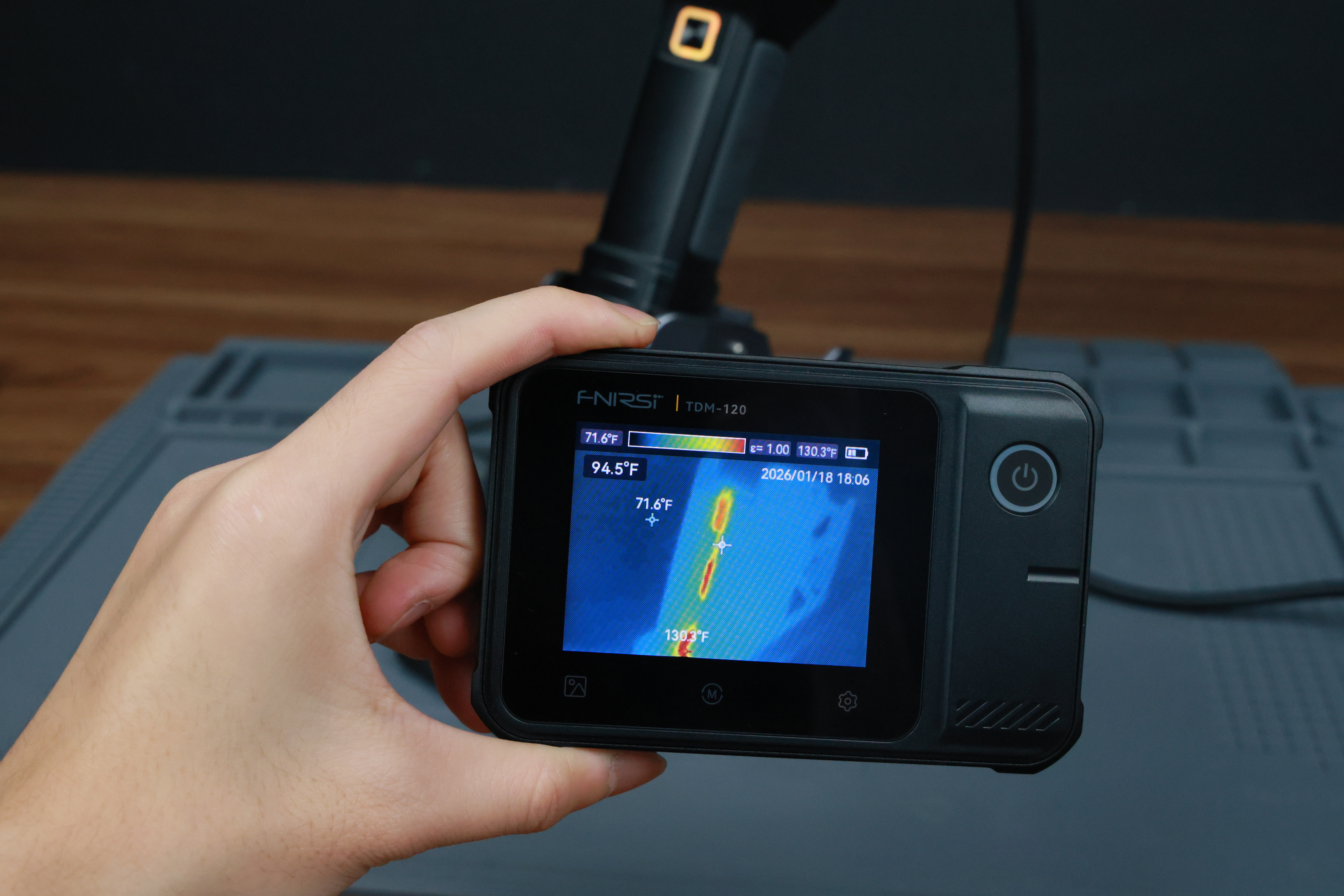

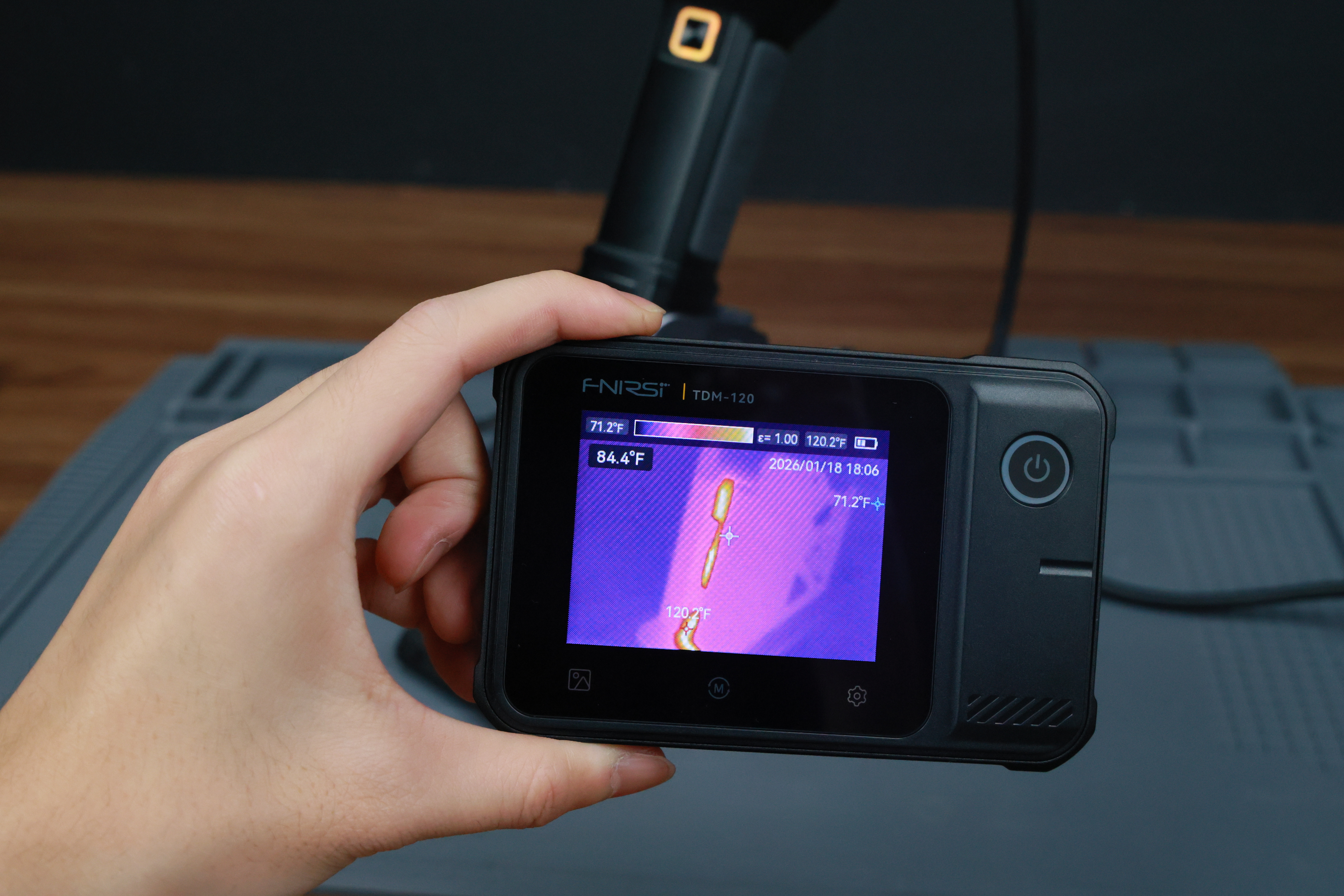

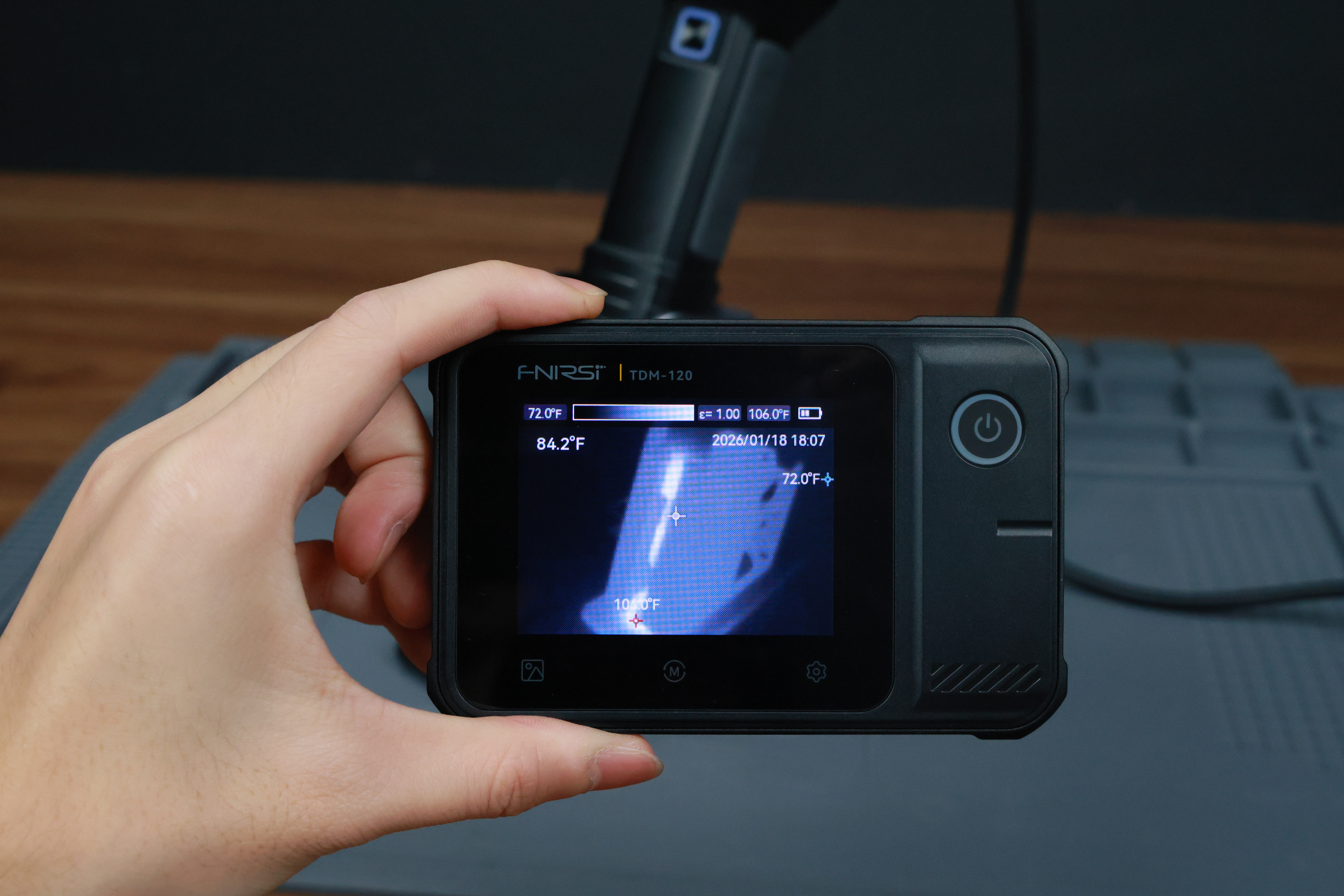

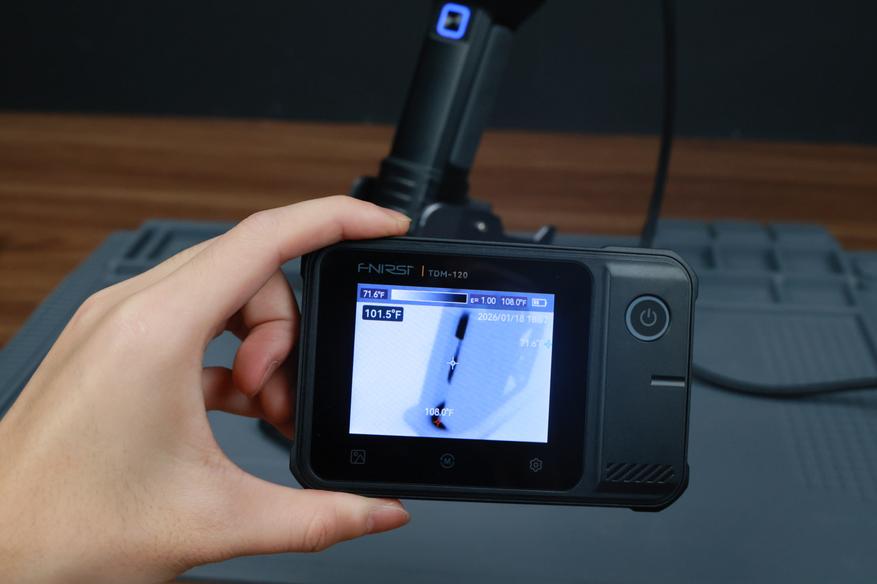

Цветовые палитры меняются нажатием на значок, который появляется после касания экрана. Всего их тут 7 штук, как по мне самые информативные это первая и третья, иногда черно-белые(6 и 7).

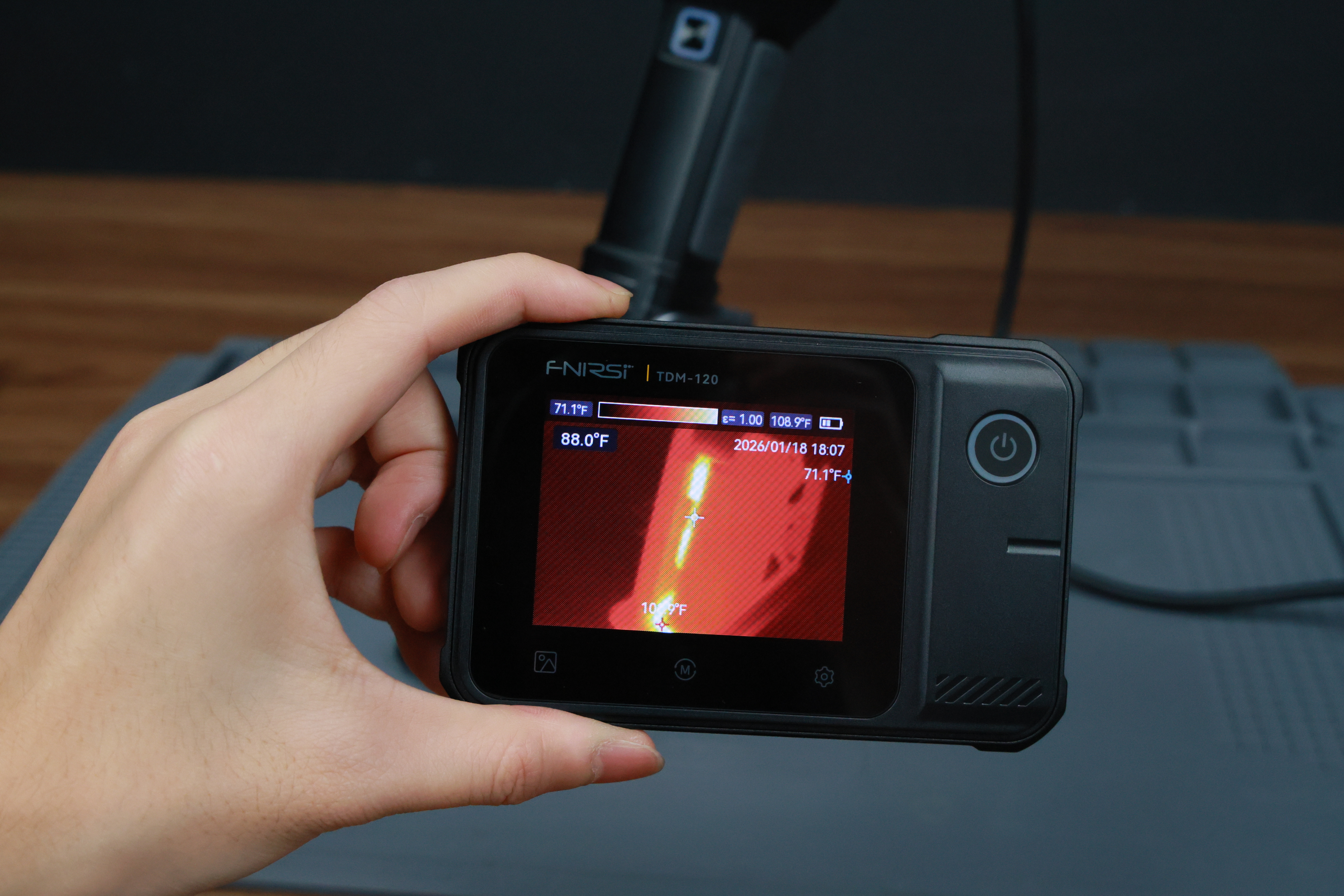

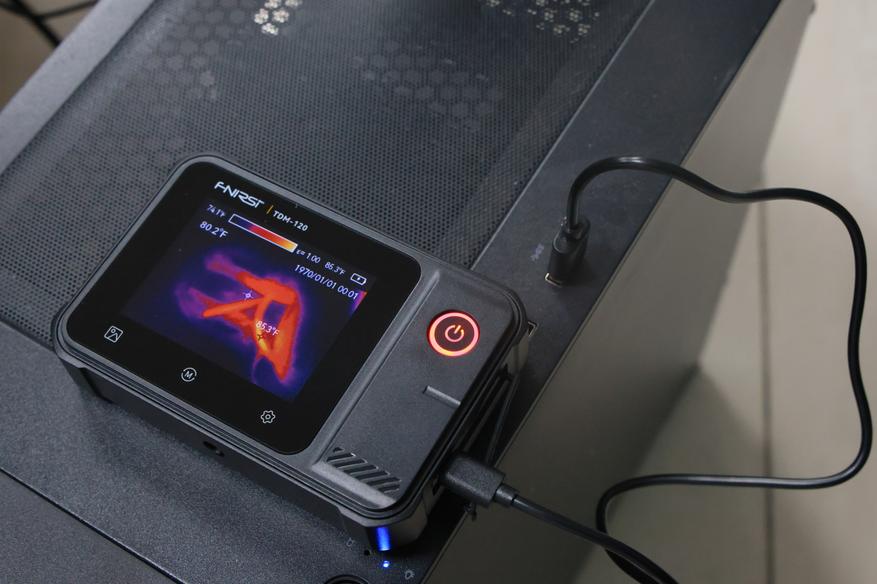

Частота опроса 25 Гц делает картинку более плавной и можно анализировать объекты в движении.
Разрешения 120 на 90 пикселей для средних компонентов хватит, а вот под макро линзу крепление не продумали, так что с плотно монтированными SMD компонентами придется ориентироваться на тепловое пятно. Ну, это хотя бы сузит область поиска.

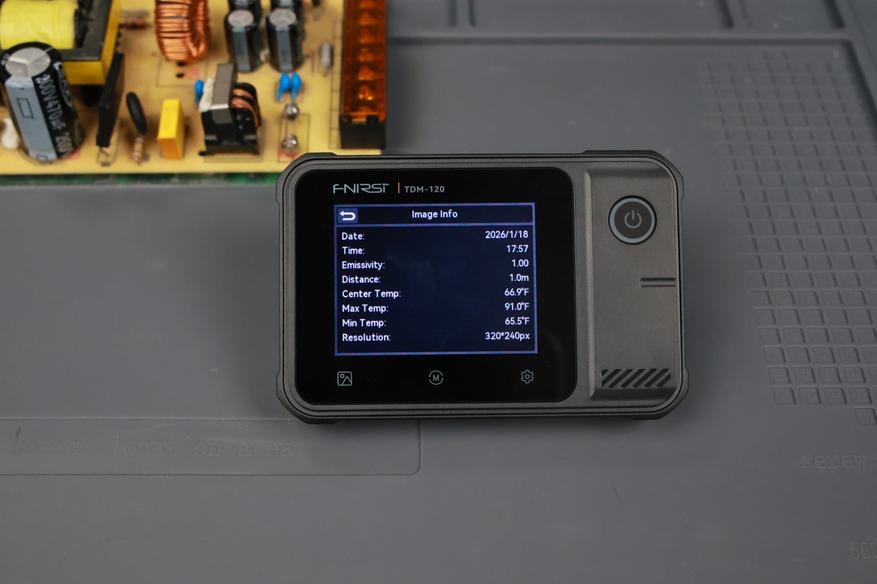

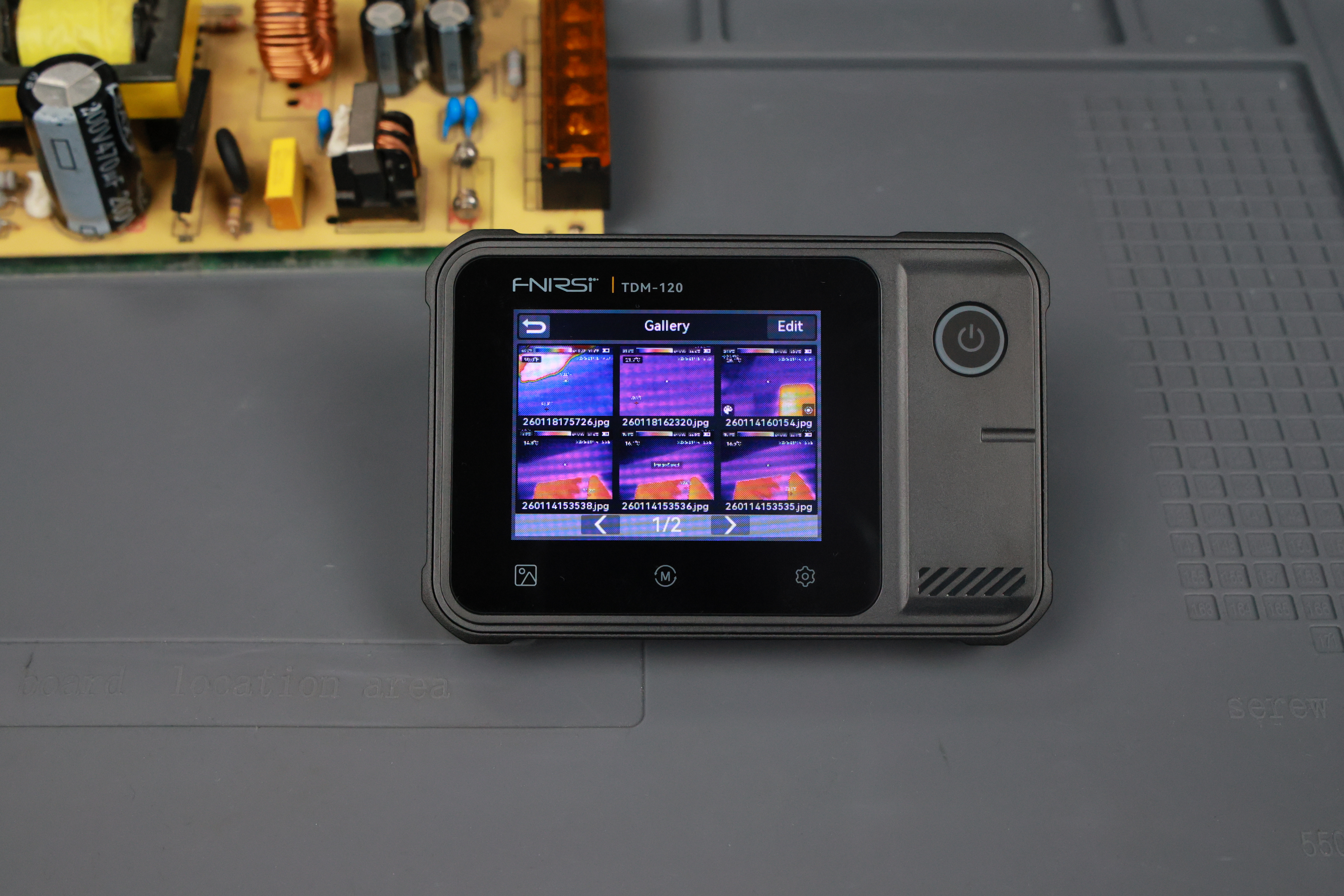

Сохраненные картинки можно просматривать на экране тепловизора, выводятся и параметры съемки.

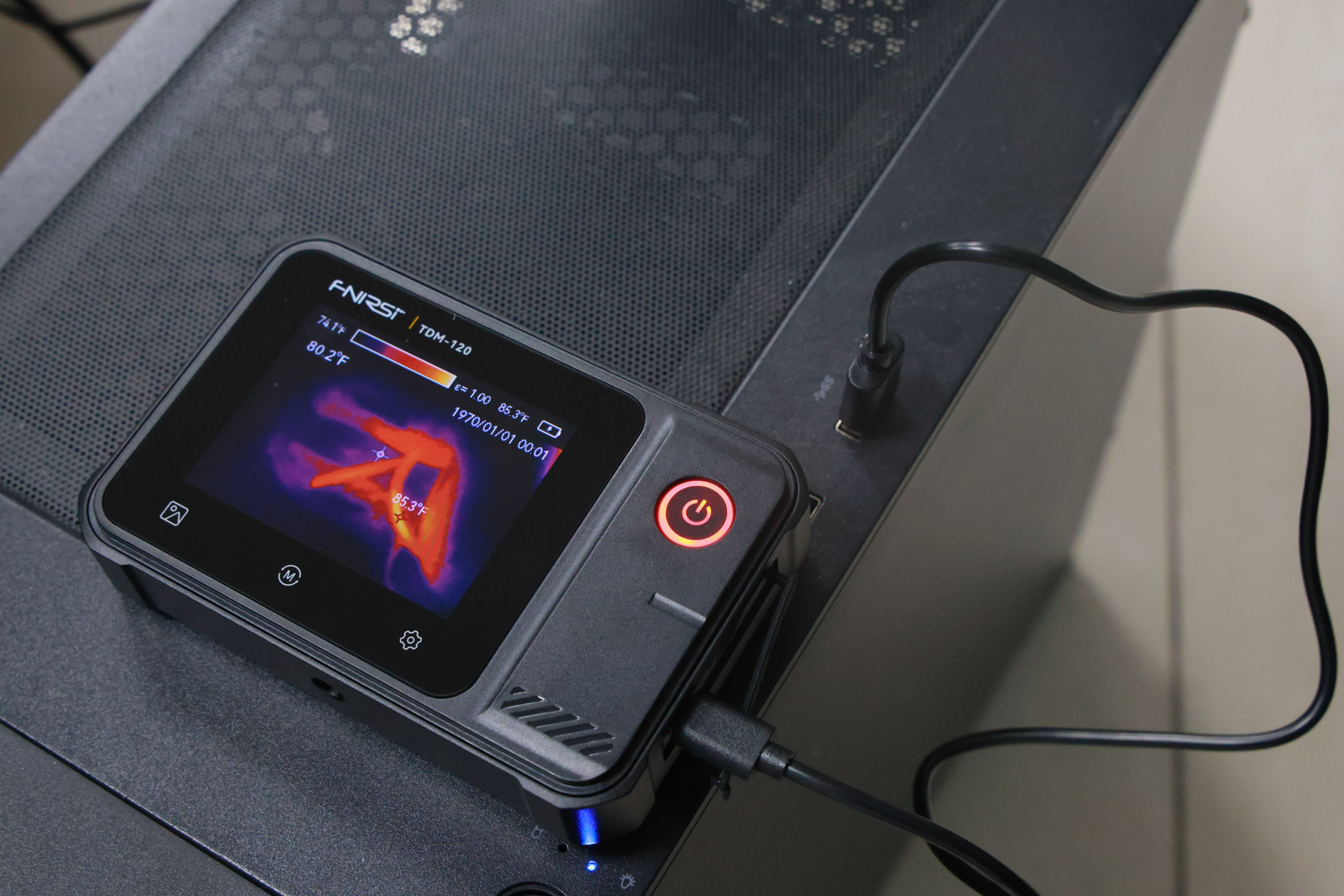

При подключении к ПК открывается доступ к microSD карте для передачи файлов.
Что внутри

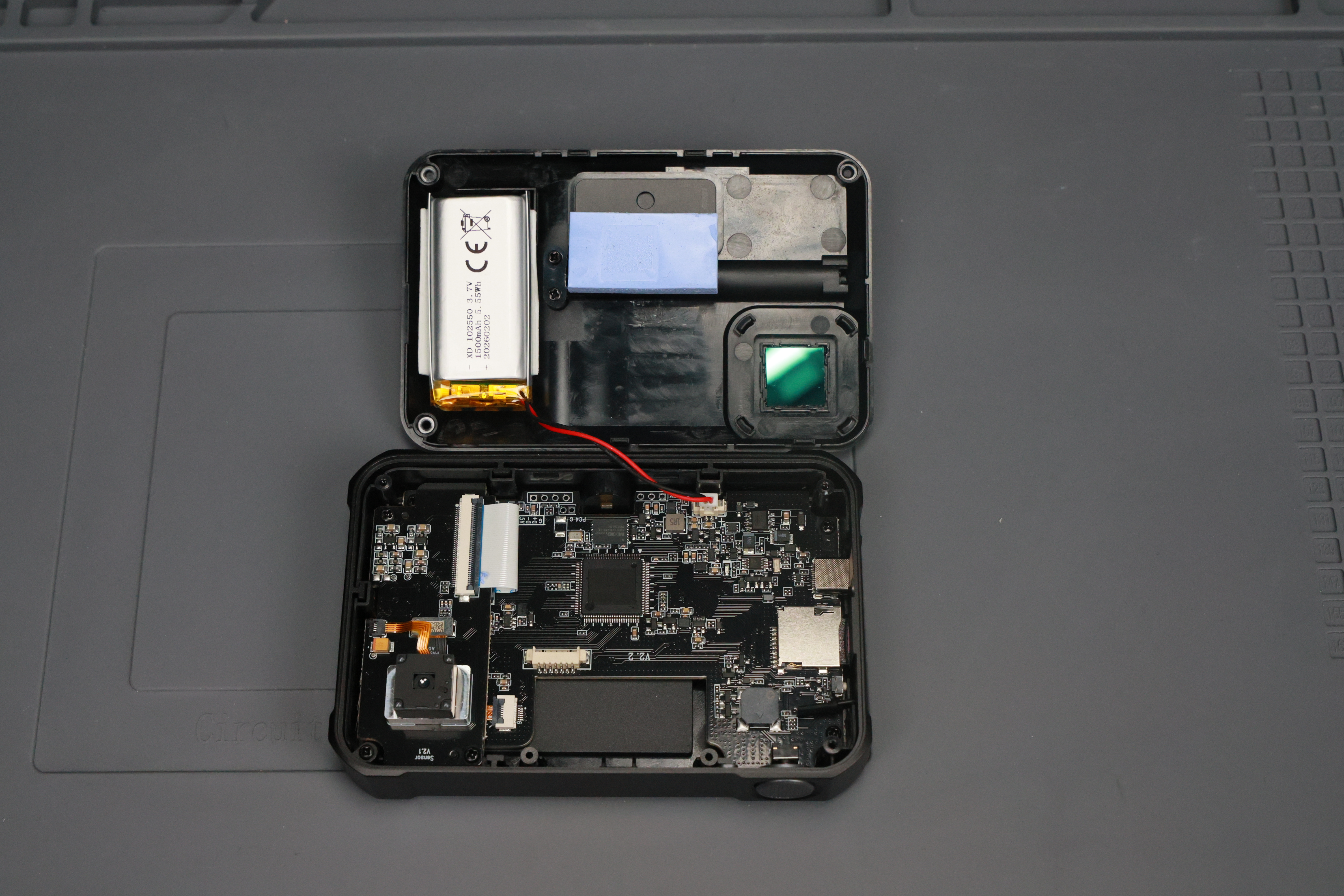

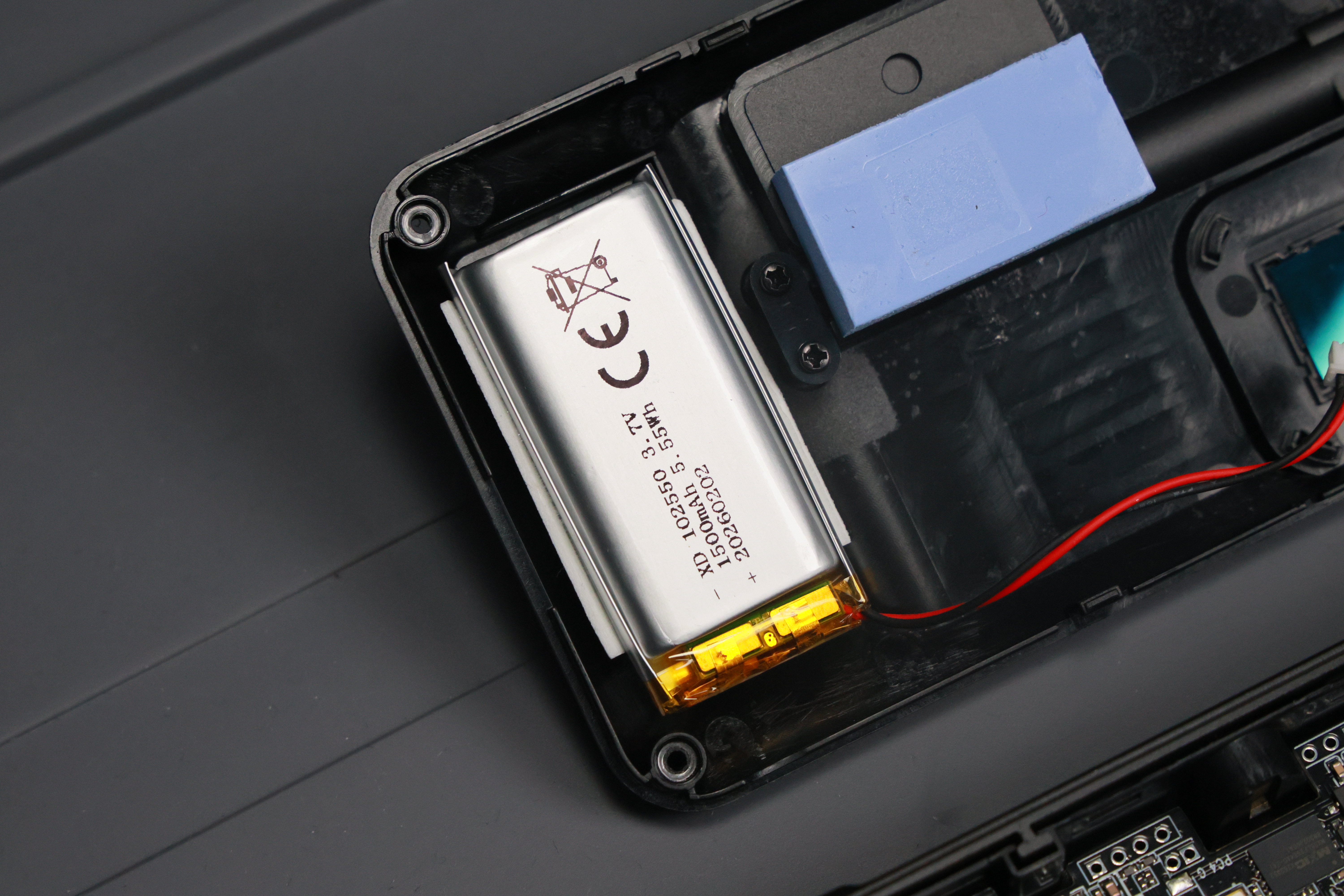

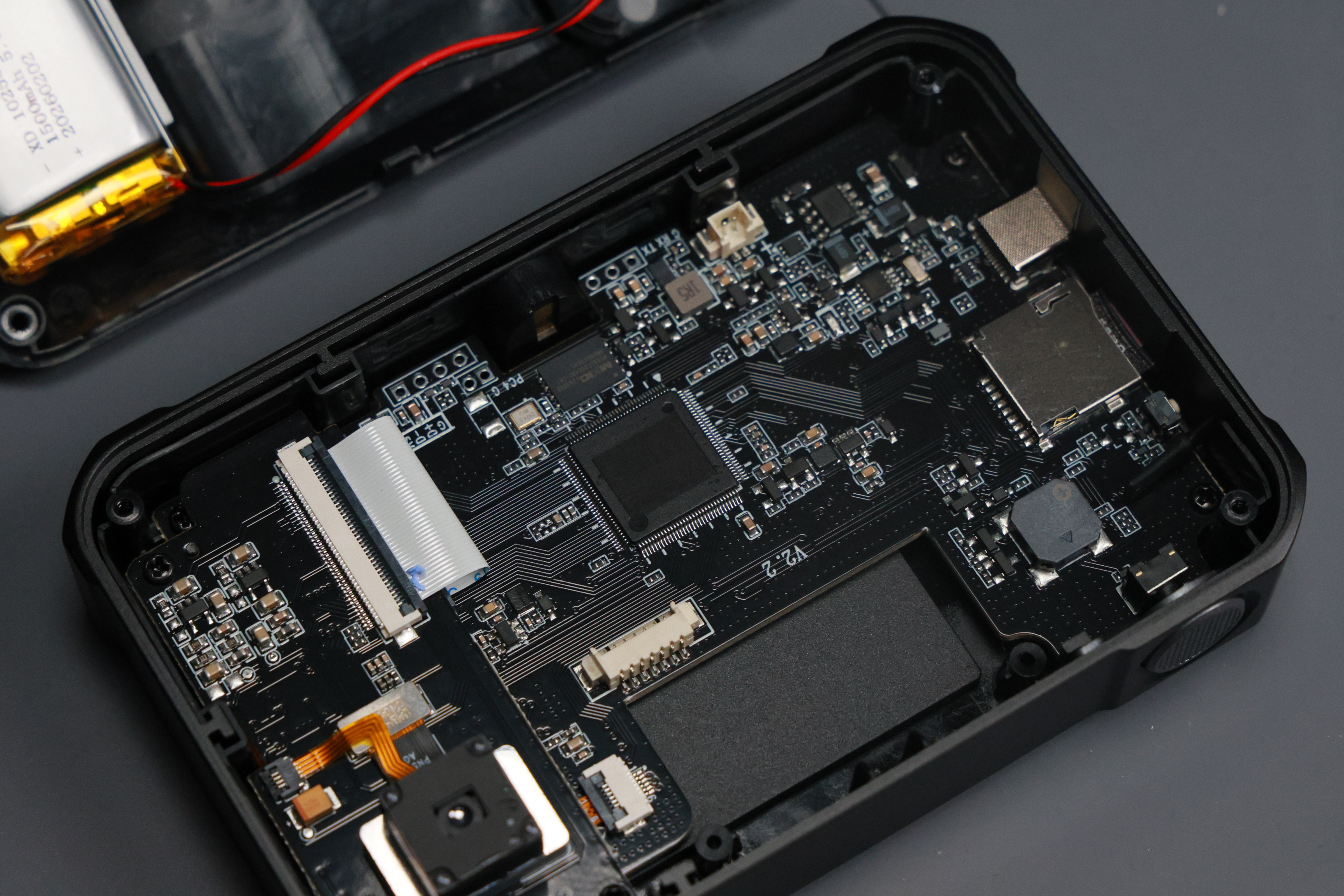

Корпус разбирается легко. Ёмкость аккумулятора 1500мАч, имеется теплоотвод с контроллера на корпус, но его маркировка затерта.
