Железное кольцо Фарадея: как опыт 1831 года привёл к появлению трансформаторов

Если снять крышку с обычного блока питания, внутри почти наверняка найдётся трансформатор: сердечник и несколько обмоток провода. Его история начинается с железного кольца, которое Майкл Фарадей обмотал медной проволокой в подвале лондонского Королевского института летом 1831 года.

К тому моменту связь электричества и магнетизма уже перестала быть неожиданностью. В 1820 году Ханс Кристиан Эрстед показал, что ток отклоняет магнитную стрелку. Но оставался обратный вопрос: если электричество создаёт магнитное действие, нельзя ли магнетизм заставить создавать электричество?

Фарадей возвращался к этой задаче годами. 29 августа 1831 года он собрал аппарат, который сегодня выглядит почти подозрительно знакомо. На мягкое железное кольцо диаметром около 17 сантиметров намотал две отдельные системы медного провода. Проволоку изолировали хлопком. Одна обмотка соединялась с батареей, другая — с прибором, способным заметить слабый ток.

Между двумя цепями не было электрического контакта.

Фарадей замкнул первую цепь, и стрелка прибора возле второй обмотки дёрнулась. Но затем случилось ещё более важное: она вернулась назад. Пока батарея продолжала спокойно питать первую катушку постоянным током, во второй ничего заметного не происходило. Когда же Фарадей разомкнул цепь, стрелка снова отклонилась — теперь в противоположную сторону.

Именно эти краткие толчки были открытием.

Если бы одна катушка просто «передавала электричество» другой, ток во второй цепи должен был существовать всё время. Опыт показывал другое: действие возникало лишь тогда, когда состояние первой цепи менялось. При включении магнитное действие нарастало, при выключении исчезало, и оба изменения вызывали ток в соседнем проводнике.

Сегодня мы сказали бы, что меняющийся магнитный поток через вторую обмотку создаёт в ней электродвижущую силу. Фарадей ещё не пользовался этим современным языком, но именно он открыл электромагнитную индукцию — принцип, без которого невозможно представить генератор, трансформатор и значительную часть электрической инфраструктуры.

Железное кольцо здесь было не случайной подставкой. Оно концентрировало магнитный поток и направляло его через обе обмотки. Две электрически раздельные цепи оказывались связаны магнитно.

По устройству это уже напоминает трансформатор. Но между опытом Фарадея и электросетями конца XIX века лежало ещё полвека инженерной работы.

Источник Фарадея давал постоянный ток. После включения батареи магнитное поле переставало изменяться, поэтому вторая обмотка получала лишь короткий импульс. Современный трансформатор работает с переменным током: его величина и направление постоянно меняются, вместе с ними меняется магнитный поток, и во второй обмотке непрерывно возникает напряжение.

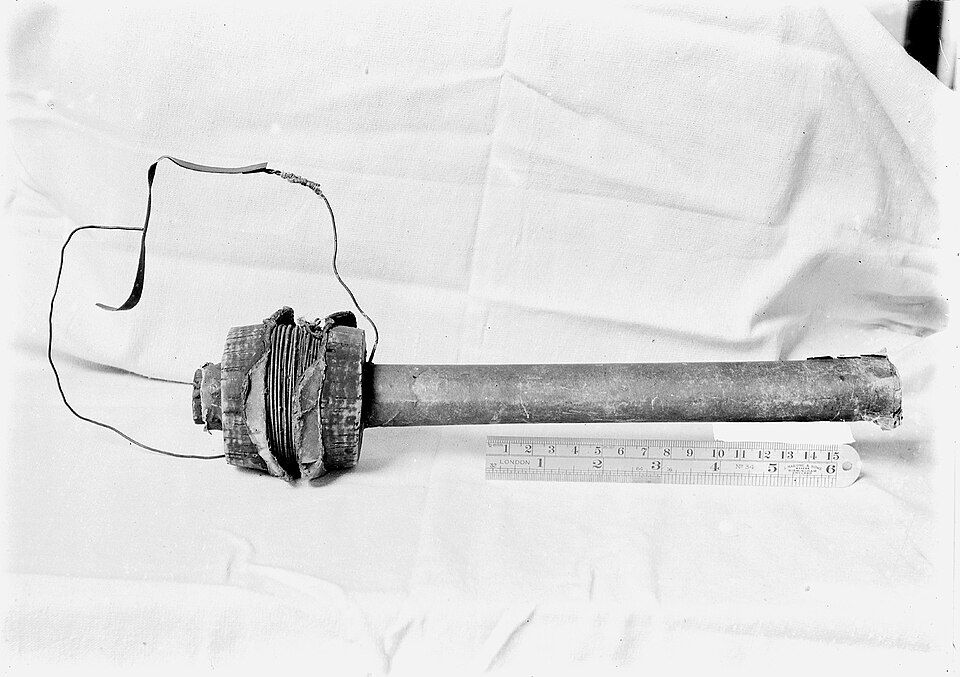

Фарадей вскоре показал и другой вариант. Осенью 1831 года он двигал постоянный магнит относительно катушки и снова получал ток. Так из одного открытия выросли две большие ветви электротехники. Если механически менять магнитное поле возле проводника, получается основа генератора. Если создавать меняющееся поле одной обмоткой и передавать его другой, получается основа трансформатора.

Но в 1831 году электрических сетей, которым требовалось менять напряжение, ещё не существовало. Поэтому кольцо Фарадея сначала оставалось доказательством нового физического явления.

Практическая потребность возникла позже, когда города начали электрифицировать. Передавать большую мощность на расстояние при низком напряжении невыгодно: для той же мощности нужен большой ток, а провода сильнее нагреваются и теряют энергию. Гораздо удобнее повысить напряжение для линии передачи, а возле потребителя снова снизить его.

Именно здесь индукционное кольцо Фарадея неожиданно стало чертежом будущего.

В начале 1880-х Люсьен Голар и Джон Диксон Гиббс начали создавать устройства, которые тогда называли «вторичными генераторами». Они уже работали с переменным током и передавали энергию между обмотками. В 1885 году инженеры будапештской фирмы Ganz — Карой Циперновский, Микша Дери и Отто Блати — представили систему с замкнутыми магнитными сердечниками и параллельным подключением потребителей. Примерно в то же время в США Уильям Стэнли, работавший для Джорджа Вестингауза, совершенствовал собственную конструкцию.

Так трансформатор перестал быть лабораторным эффектом и стал частью энергосистемы.

Сам принцип оказался удивительно простым. Соотношение числа витков двух обмоток позволяет менять напряжение. Если во вторичной обмотке витков больше, напряжение повышается; если меньше — понижается. Прямого металлического соединения между цепями при этом не требуется: связь создаёт меняющееся магнитное поле.

Эта способность стала одной из причин успеха систем переменного тока. Электростанция может выработать энергию при одном напряжении, трансформатор поднять его для дальней передачи, а другие трансформаторы по пути постепенно снизить до уровня, пригодного для предприятий и домов. Масштаб вырос от настольного кольца до аппаратов массой в сотни тонн, но логика осталась узнаваемой.

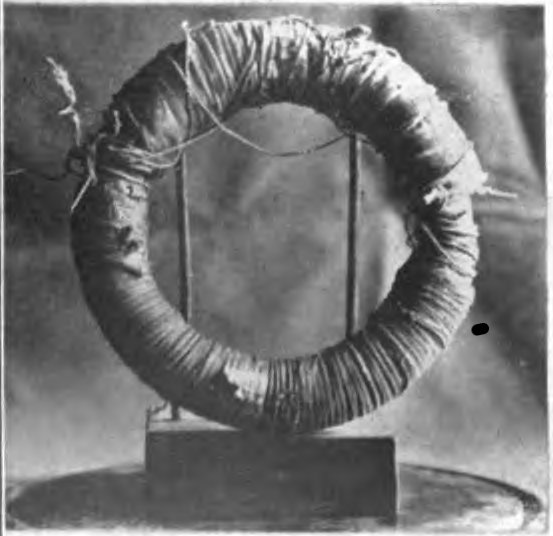

Самое удивительное, что оригинальное кольцо Фарадея сохранилось. Оно находится в музее Королевского института в Лондоне. Никакой полированной машины перед посетителем нет: железный обруч, грубые мотки провода и хлопковая изоляция выглядят скорее как мастерская заготовка.

Но именно в этой заготовке впервые удалось показать вещь, на которой сегодня держится передача электрической энергии: две цепи могут не касаться друг друга и всё же обмениваться энергией через изменяющееся магнитное поле.

Фарадей не строил электростанцию и не проектировал трансформаторную подстанцию. Он просто заметил два коротких движения стрелки — при включении и выключении батареи. Из этих секундных толчков через полвека выросла техника, которая позволила электричеству покинуть лабораторию и пройти через целые страны.
