Nagra SN (1970): как швейцарский мини-бобинник попал в лунную программу NASA

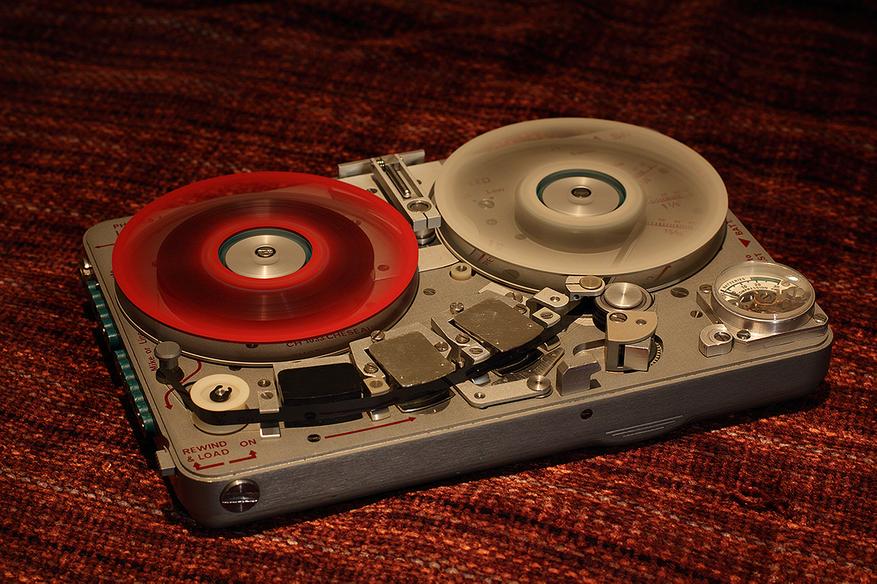

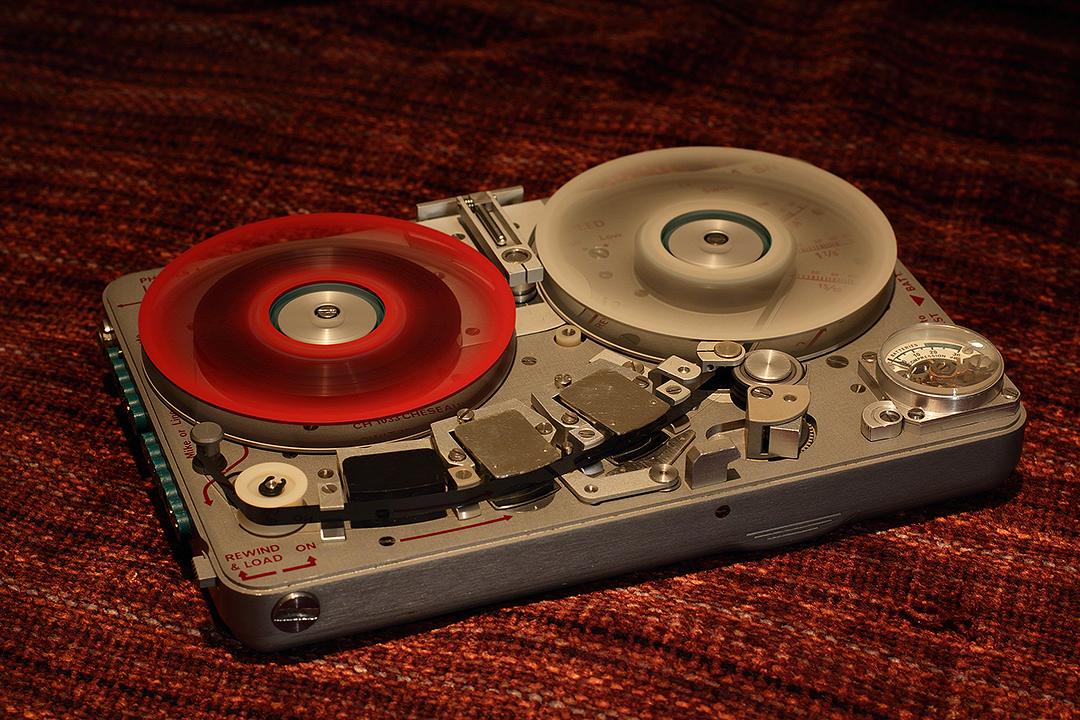

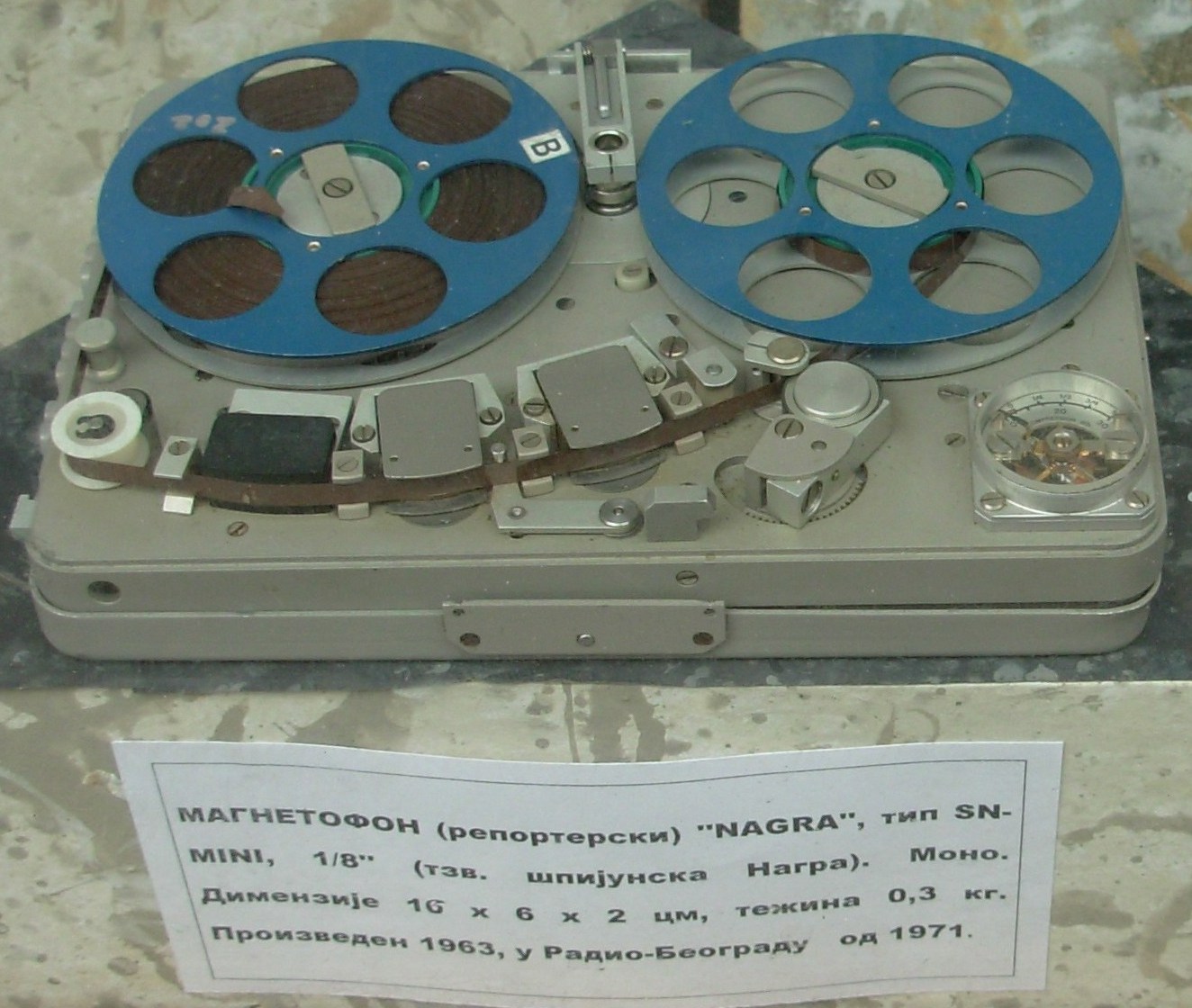

В 1970 году студийный катушечный магнитофон со сквозным трактом и широким частотным диапазоном весил около 30 килограммов и занимал отдельную аппаратную стойку. Швейцарский инженер польского происхождения Стефан Кудельски спроектировал прибор с аналогичными акустическими параметрами в габаритах 14,6 x 10,1 x 2,6 сантиметра при массе 570 граммов. Устройство получило заводской индекс Nagra SN (Série Noire) и функционировало от двух стандартных элементов питания типоразмера АА. Когда перед специалистами NASA возникла задача подобрать бортовой регистратор звука и телеметрии для кораблей «Аполлон», этот аппарат оказался единственной серийной моделью, полностью вписавшейся в жесткие лимиты по массе и энергопотреблению.

В пилотируемой космонавтике семидесятых годов действовал строгий весовой баланс: каждый килограмм аппаратуры командного и лунного модулей требовал сотен килограммов топлива на этапе выведения. Ученым требовалось вести непрерывную фиксацию голосовых отчетов экипажа, синхронизировать их с 16-миллиметровой киносъемкой и параллельно записывать показания медицинских датчиков. Существовавшие тогда портативные кассетные магнитофоны давали нестабильную скорость протяжки и выходили из строя при перегрузках во время старта ракеты «Сатурн-5». Швейцарский бобинник прошел полный цикл вибростендовых и климатических испытаний в Хьюстоне, подтвердив точность движения ленты на уровне лабораторных стационарных приборов.

Конструкция шасси, кварцевая стабилизация и ручной привод

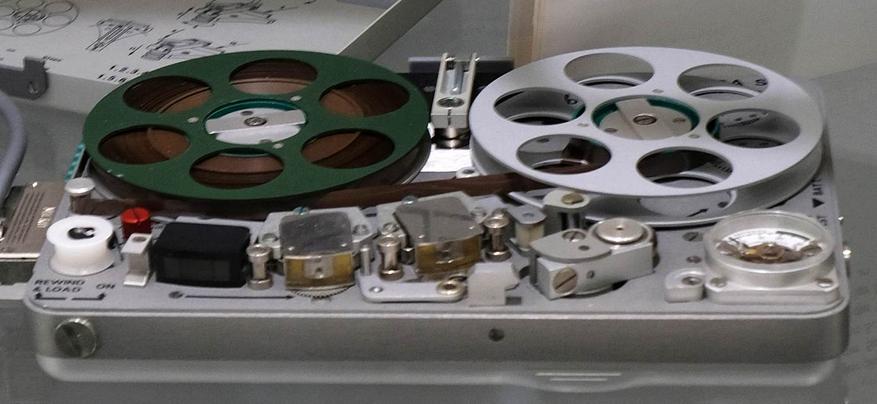

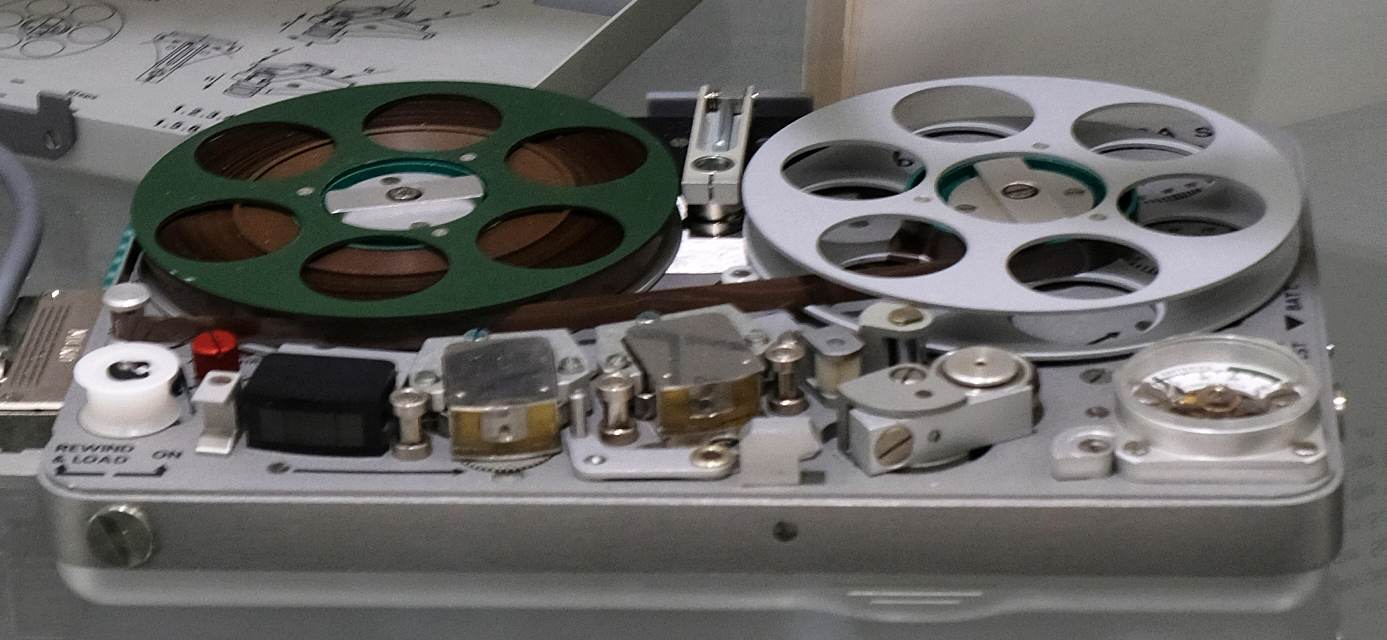

Главным техническим отличием Nagra SN от бытовой аппаратуры стал отказ от штампованных тонколистовых шасси. Несущую основу и защитные крышки вытачивали фрезерованием из цельного блока авиационного алюминиевого сплава. Монолитная структура исключала взаимный перекос осей катушек и магнитных головок при линейных перегрузках до 15g и акустических вибрациях ракетных двигателей. Магнитная лента шириной 3,81 миллиметра перемещалась мимо головок с помощью тонвала, соединенного с бесколлекторным двигателем постоянного тока. За счет кварцевой стабилизации частоты вращения коэффициент детонации не превышал 0,1%, что позволяло записывать диапазон частот от 50 Гц до 15 000 Гц на скорости 9,5 см/с.

Для снижения массы и экономии ресурса батарей Кудельски полностью исключил из кинематической схемы электропривод обратной перемотки. Электродвигатель задействовался только на прямое перемещение ленты в режимах записи и воспроизведения. Обратная перемотка рулона производилась вручную с помощью складной металлической рукоятки, уложенной в паз верхней панели. Механический редуктор с повышенным передаточным числом позволял вернуть пленку в начало за 20 секунд вращения ручки без расхода электричества. Это решение защищало экипаж от риска разряда батарей в ходе выполнения исследовательской программы.

Электронная схема магнитофона была собрана на дискретных кремниевых транзисторах и оснащена системой динамической регулировки напряжения. Каскады усиления потребляли ровно столько мощности, сколько требовалось для обработки текущей амплитуды входного сигнала. В результате два гальванических элемента типа АА обеспечивали от 5 до 7 часов непрерывной записи в зависимости от установленной скорости ленты. Прибор сохранял работоспособность в условиях разреженной атмосферы кабины корабля, при давлении до десятых долей килопаскаля и температуре от минус 10 до плюс 50 градусов Цельсия.

Открытый лентопротяжный тракт против пластиковых кассет

К 1970 году на рынке уже присутствовал формат компакт-кассеты, но в NASA сознательно предпочли открытую катушечную систему Nagra SN. Внутри компакт-кассеты лента трется о пластиковые направляющие и стенки корпуса, что в условиях сухого газового состава атмосферы кабины создавало электростатический заряд и микрорывки движения. В швейцарском рекордере лента толщиной 18 микрометров контактировала только с полированными сапфировыми стойками и рабочими поверхностями головок. Это минимизировало коэффициент трения и исключило появление высокочастотного фазового шума при фиксации критически важных данных.

В экспедициях «Аполлон-15», «Аполлон-16» и «Аполлон-17» аппараты Nagra SN применялись как в кабине командного модуля, так и при работах на лунной поверхности. Астронавты фиксировали через прибор отчеты наблюдений и параметры работы скафандров. После доставки катушек на Землю записанные дорожки использовались для точной синхронизации кинокадров и расшифровки телеметрии: отклонение по скорости движения ленты не превышало сотых долей процента. Стоимость одного прибора со специальным комплектом микрофонов составляла в пересчете на российские рубли около 600 тысяч рублей, что полностью оправдывалось сохранностью научных результатов.

Механическая база Nagra SN выпускалась заводом в Лозанне на протяжении тридцати трех лет — с 1970 по 2003 год. Этот магнитофон остается примером строгого инженерного расчета, где снижение габаритов и энергопотребления достигалось за счет прецизионной механической обработки металла, а не путем усложнения электрических схем. Как вы оцениваете такой подход к разработке приборов: остается ли механическая точность актуальной в эпоху тотальной цифровизации и программных алгоритмов коррекции сигналов?
