Обзор камеры Svbony SV189 для микроскопа и сторонний объектив в 100х

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Цифровое фото и аксессуары для съёмки

Камера Svbony SV189 по первому опыту использования мне не понравилась. Негатив вызвал ее приложение, которое было плохо сделано, интерфейс маленький. Конечно, он простой, все понятно, но читать и нажимать на кнопки было невозможно из-за мелкого шрифта. С этим ощущением прошли этапы фотографирования и видеосъёмки. После интерпретации результатов, мое мнение о модели SV189 изменилось. Мне она даже понравилась. Через нее видно больше информации, можно проводить измерения видимых объектов в компьютере. Плохо, что она работает только через компьютер, а не телефон.

В этом обзоре я использую дополнительный объектив, который купил специально к микроскопу Svbony SM202. Объектив с увеличением в 100 крат, т. е. максимальные возможности микроскопа увеличены практически в два раза — до 5000 крат. Конечно, все упирается в цену, Я брал недоброй на попробовать. С ним такая же ситуация. При использовании глазами или через камеру телефона с держателем, мне не понравился и объектив, как поначалу и SV189. Когда я стал использовать их вместе, то удалось худо-бедно сфокусироваться в некоторых случаях и с таким большим, превосходящим штатное увеличение микроскопа. Главный итог состоит в следующем: смена объектива — это «игрушка», камера Svbony SV189 балансирует на грани «игрушки», но с ней кадр становится шире, увидеть можно большую область, что много интереснее. Плюс через (кривое) приложение можно проводить измерения видимых объектов на экране компьютера, так как есть соответствующий опционал в приложении.

Описание

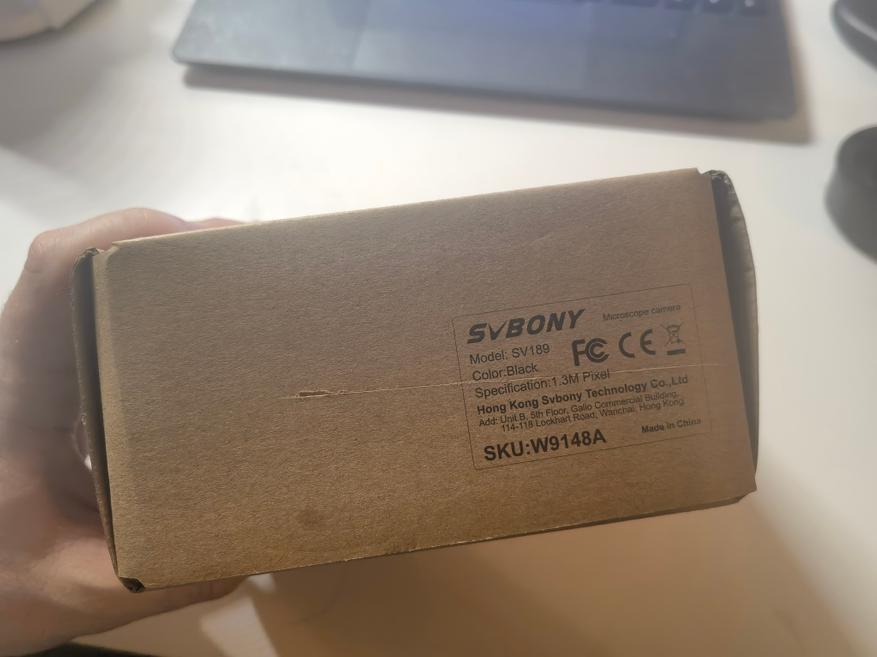

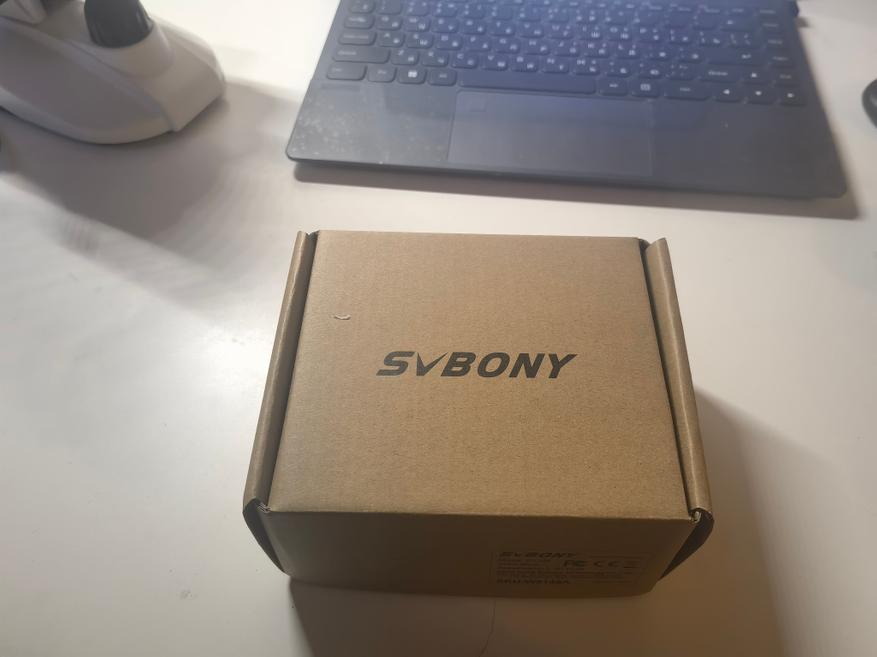

Товар находится в небольшой упаковке. На боковой стороне указаны технические характеристики — разрешение в 1,3МР и номер модели W9148A.

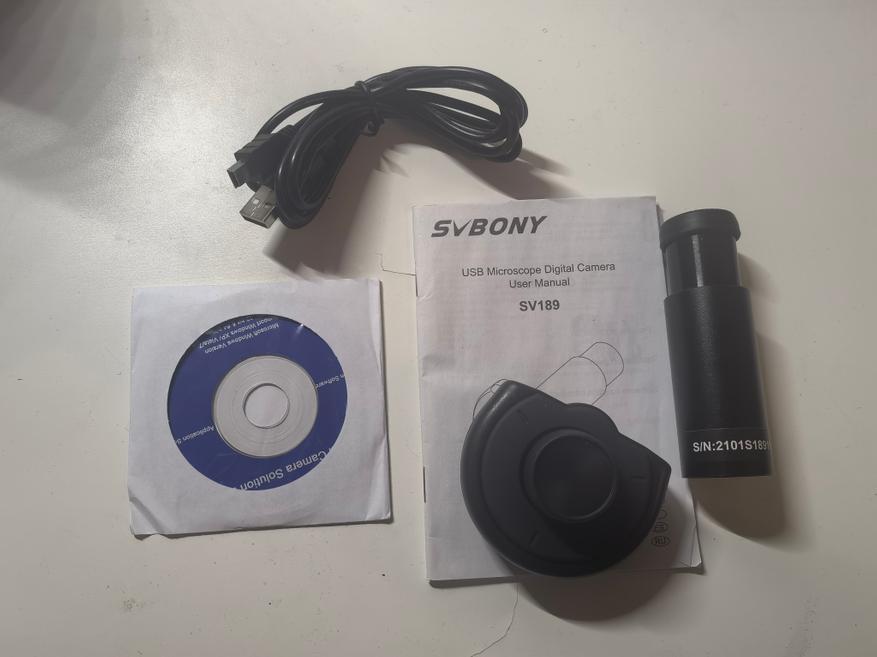

В комплект поставки входит: камера, кабель miniUSB для связи с компьютером, держатель для камеры, диск с программой и инструкция. Программу также можно скачать с официального сайта компании в разделе «Загрузки».

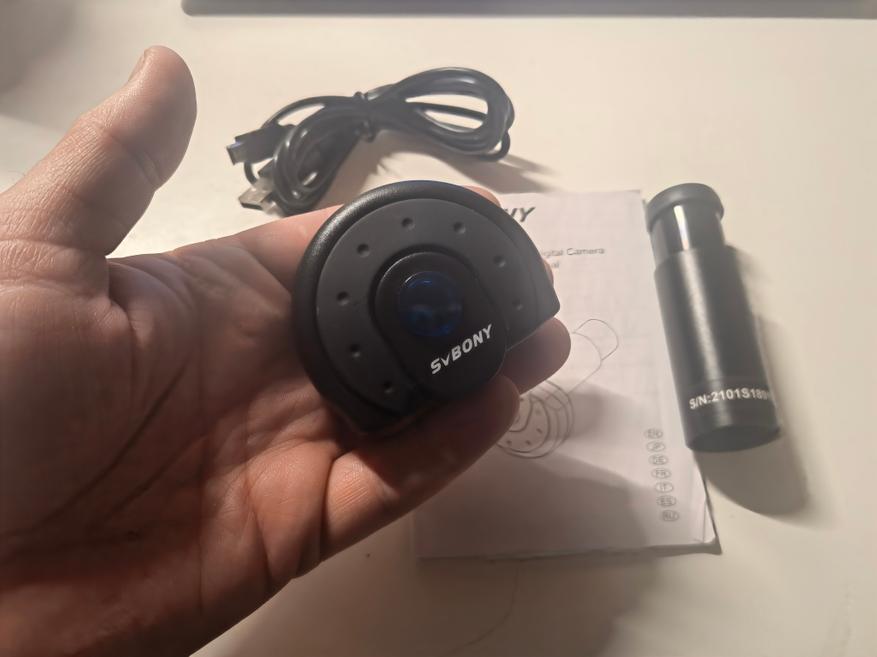

Состав упаковки камеры для микроскопа Svbony SV189
Автор: square

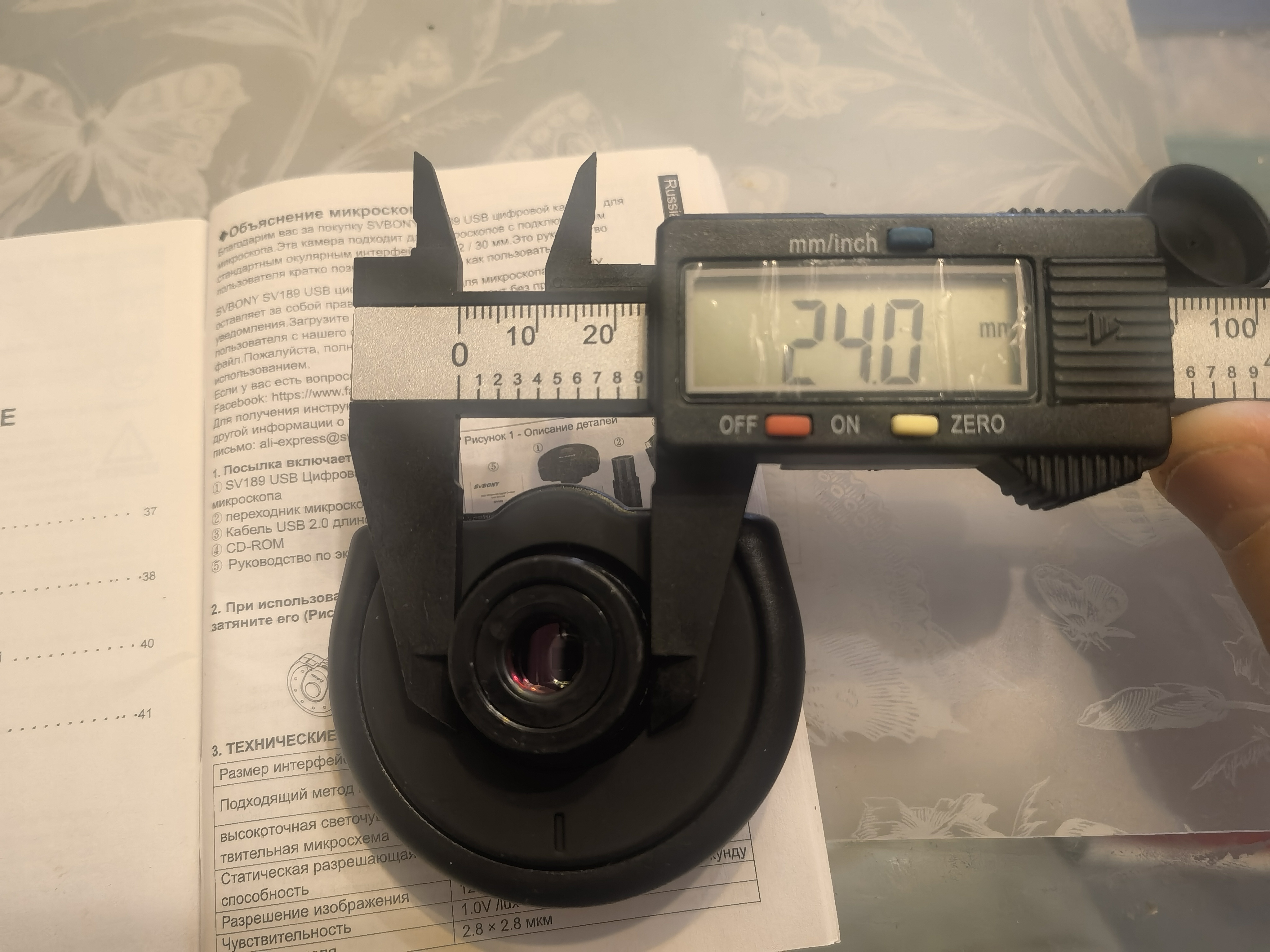

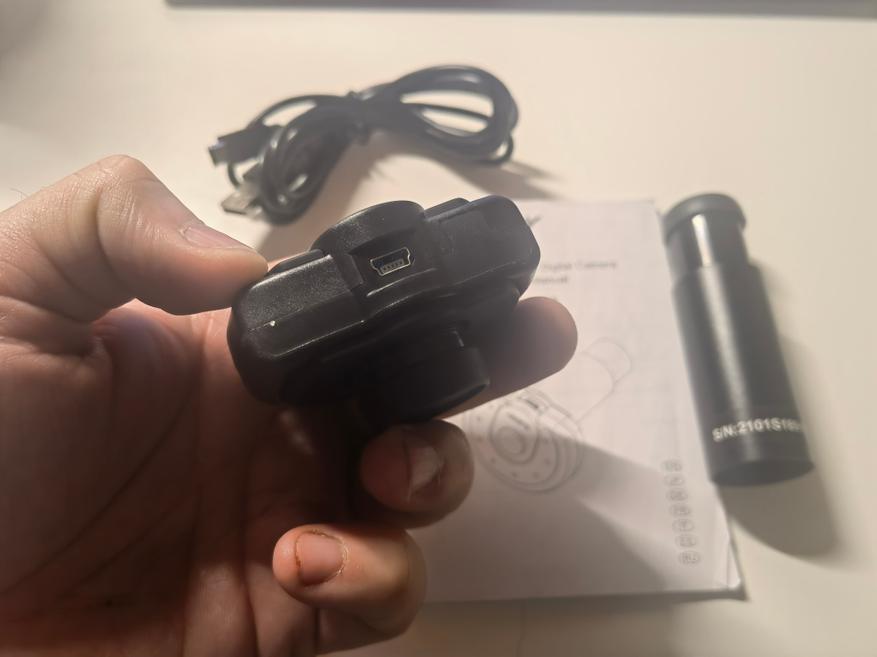

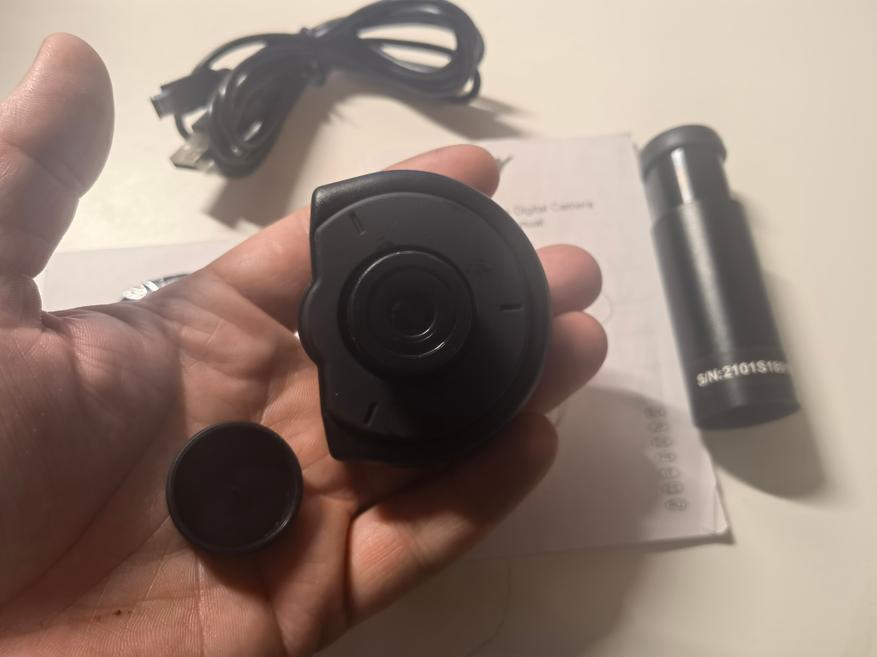

Камера черного цвета, небольшого размера. Имеет только выход miniUSB и индикатор на верхней части корпуса, который горит синим цветом при работе последней. Больше никаких кнопок на корпусе нет. Диаметр корпуса, в котором заключена матрица, равен 24 мм.

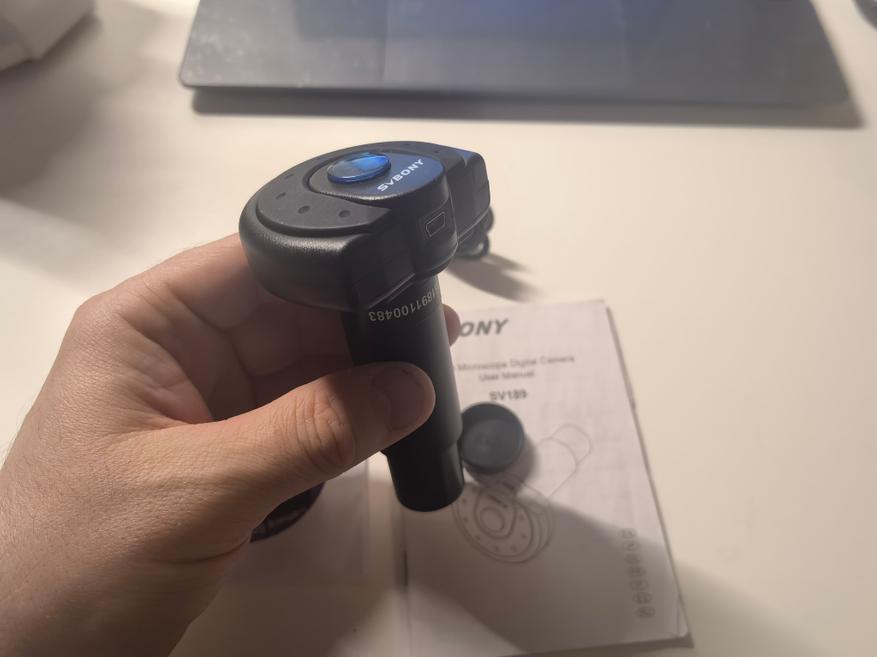

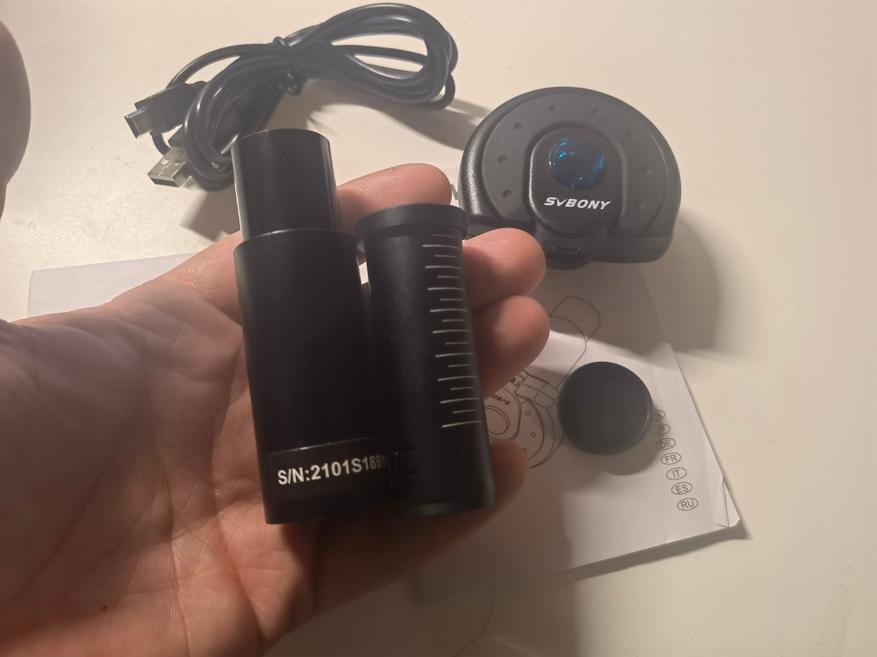

На следующих фотографиях камера показана с переходником-тубусом и в сравнении с линзой Барлоу из комплекта микроскопа Svbony SM202 (обзор здесь). В микроскоп SV189 вставляется через комплектный тубус. Линзу Барлоу из комплекта микроскопа надо убрать. Внешний верхний диаметр тубуса — 28 мм.

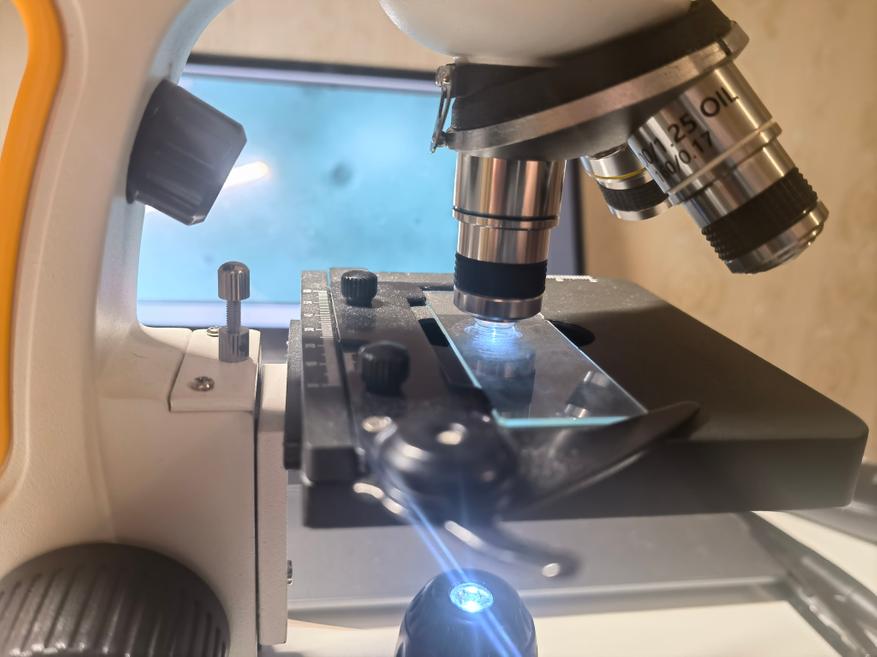

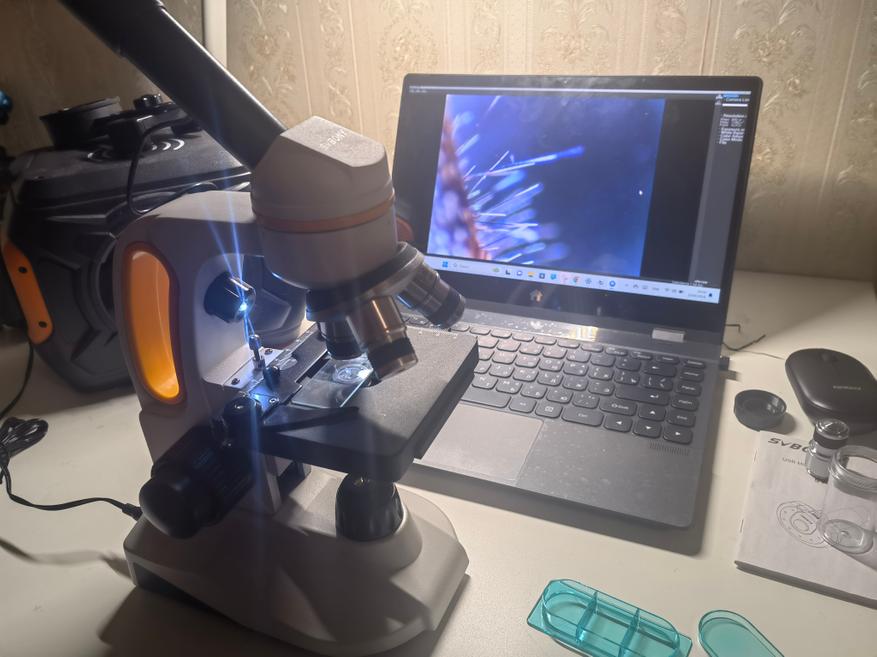

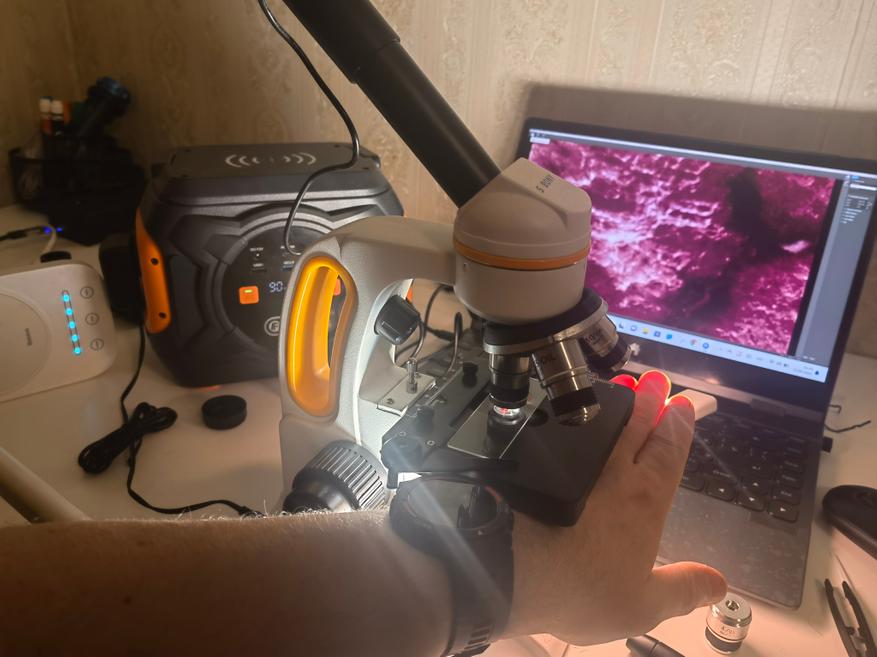

Процесс наблюдения за ножкой насекомого, кровью человека и водой из-под крана и из бутылки проходил в следующей конфигурации, как показано на фотографии. Микроскоп был подключен к зарядной станции FlashFish A301 (обзор здесь), камера подключена к компьютеру Ninkear N14 и через повербанк происходило питание лампы, которая сыграла непоследнюю роль в обзоре. На фотографии виден аккумулятор Zime T133LP на 40Ah (обзор здесь), который питал пару минут ноутбук, но я понял, что заряд N14 полный, отключил его, и остаточного заряда ноутбука хватило на 4 часа тестов. В обзоре микроскопа Svbony SM202 Я говорил, что закажу переходник PD/DC на 5V, чтобы питать его через повербанк. Ко мне пришли два переходника, но ни с одним из них микроскоп работать не захотел. Видно было, что напряжением сбрасывалась как при подключении через внешний аккумулятор, так и через зарядное устройство.

Процедура работы с микроскопом Svbony SM202 через камеру Svbony SV189
Автор: square
Технические характеристики:
  1. Входной соединительный диаметр: 23,2х30,0 мм
  2. Способ установки в микроскоп: при помощи вставного тубуса
  3. Светочувствительность: 1/4″
  4. Разрешение: 1280х1024, 640х480, 320х240, видео — 1280х1024 при 24 к/с
  5. Чувствительность: 1.0V/lux-sex@550nm
  6. Размер пикселя: 2,8х2,8 мкм
  7. Диапазон спектра: 400 — 1000 нм
  8. Тип затвора, электронный, ESR
  9. Частота обновления: 16 к/с при 1280х1024
  10. Форматы изображения: JPG/BMP
  11. Баланс белого: автоматический/ручной
  12. Выход: USB2.0
Программа S-Eye

Программа меня расстроила в том смысле, что интерфейс ее получился маленький, размер нельзя изменить, плохо видно. Процесс установки простой: скачивается файл с сайта Svbony, устанавливается и после запуска программы в верхнем правом углу надо нажать «Камера». После этого подключенная к компьютеру камера заработает. Автоматически она не включается. Электронный окуляр не работает с телефоном при соединении через переходник. Программа «USB Camera» видит SV189, но изображения нет.

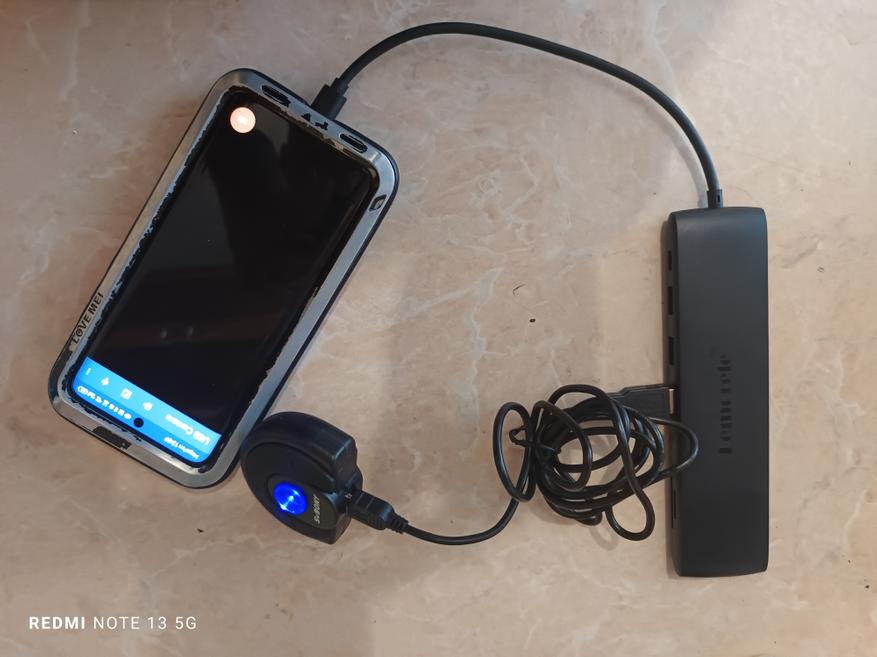

Камера Svbony SV189 не работает через телефон
Автор: square

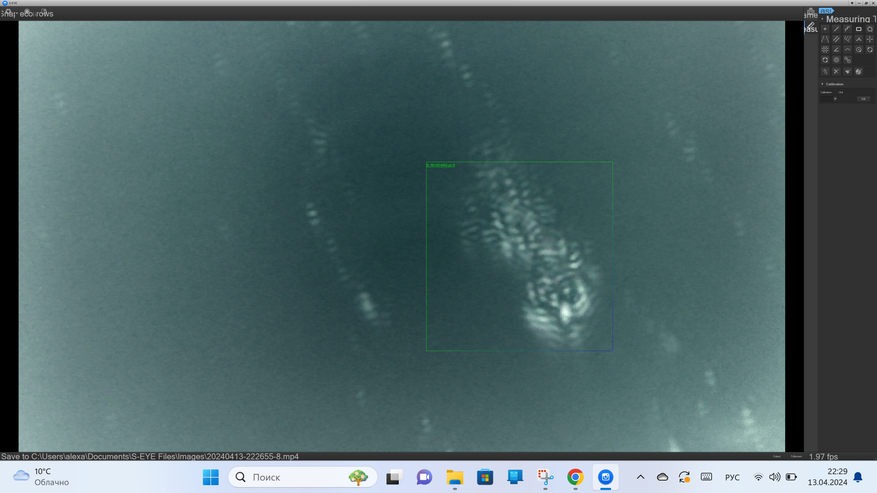

Возможности программы будут рассмотрены ниже в разделе про использование. Вкратце, можно менять цвет, экспозицию, выдержку, баланс белого в программе. Также можно выбирать форматы записи видео или фотографий. И, самое интересное, можно снимать размеры исследуемых объектов при помощи разных линий, оценивать расстояние, площадь видимых «фигур». В этом плане возможности камеры SV189 выглядят удачными и превосходят те, что можно наблюдать глазами или с помощью камеры телефона через держатель.

Важное замечание, которое обнаружил сегодня, после недели, как опубликовал обзор: камера определяется в компьютере только через USB-C 3.1, в который вставил хаб и через USB-A 3.1 подключил ее.

Использование

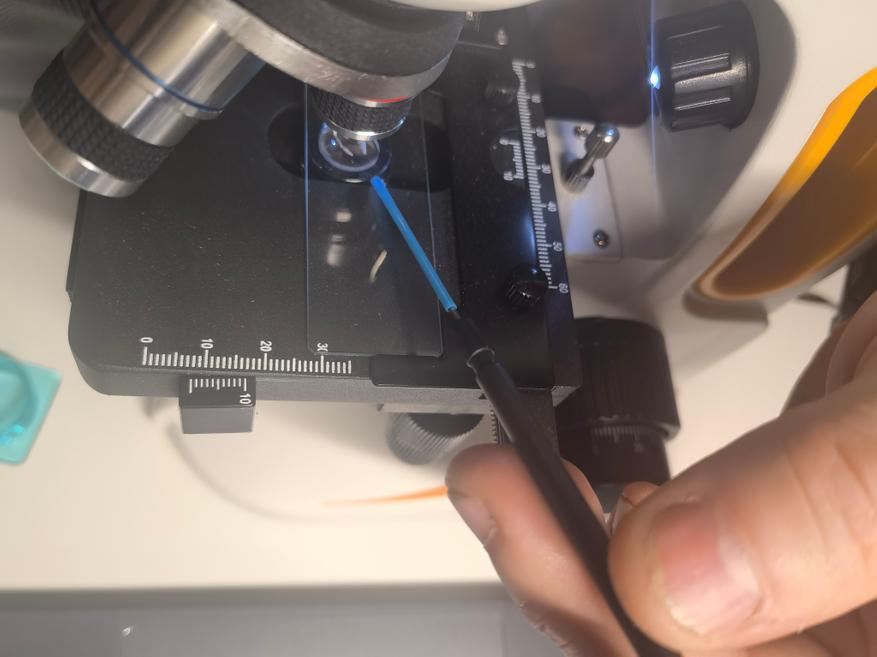

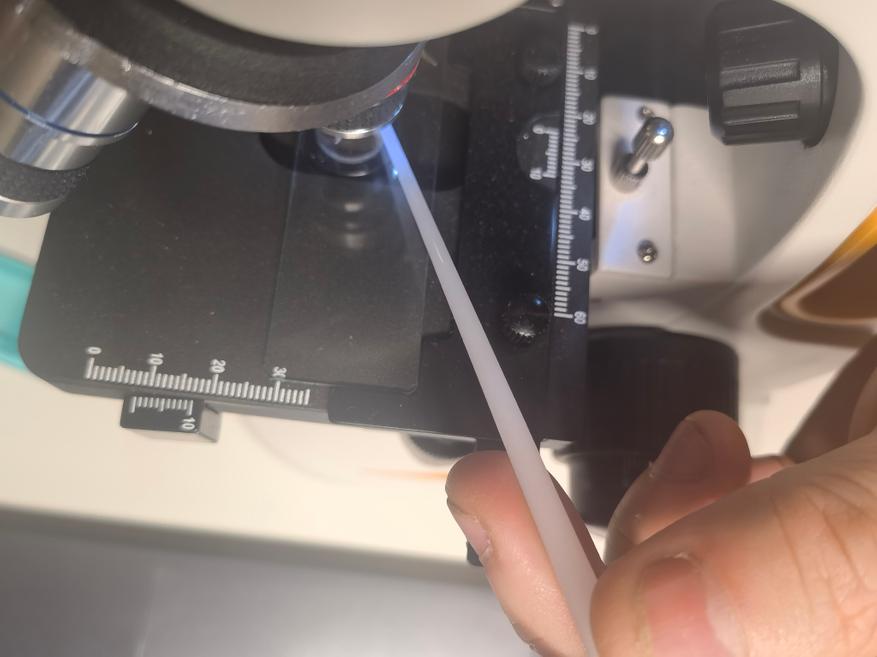

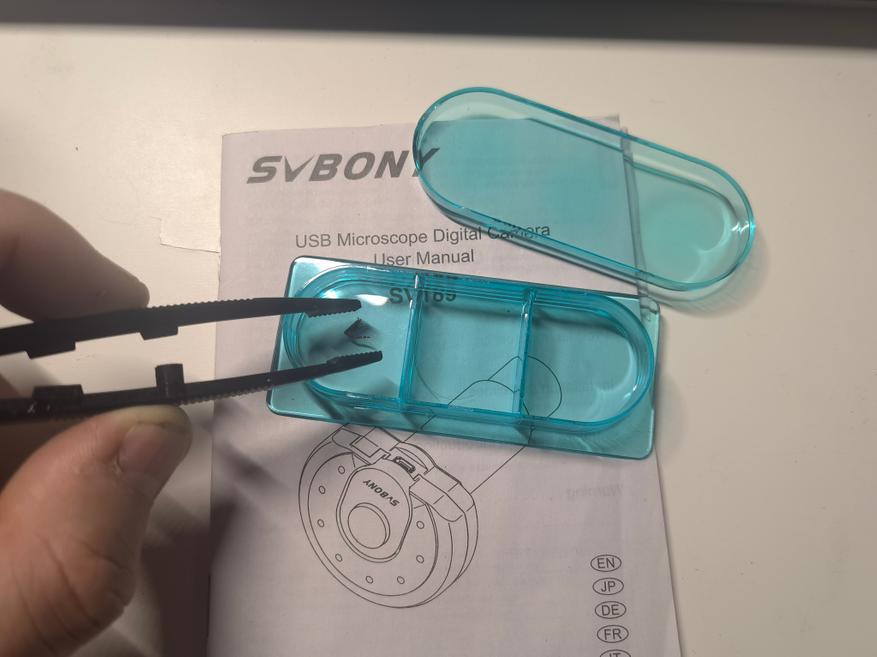

Первым делом достал аксессуары и реквизиты для микроскопа. С прошлого раза у меня осталась ножка насекомого, которую я сразу захотел посмотреть через камеру. На следующих фотографиях показан процесс, как пинцетом поправлял ножку на объективы и что было видно на компьютере.

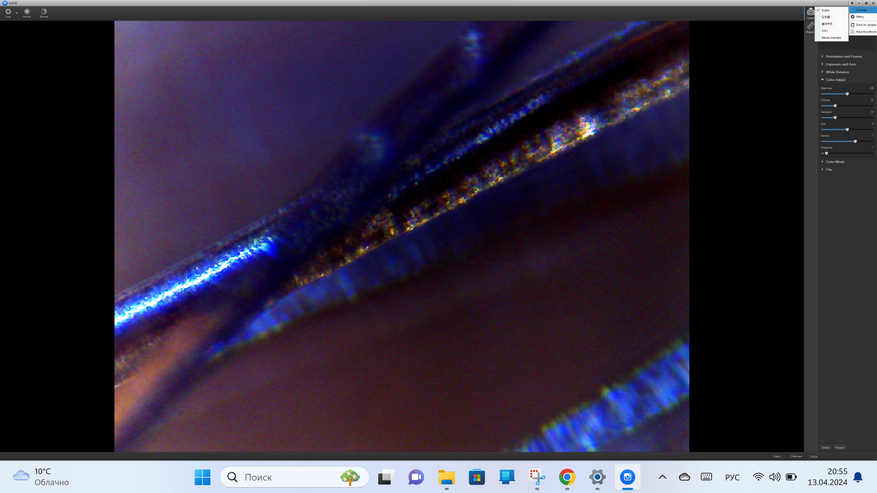

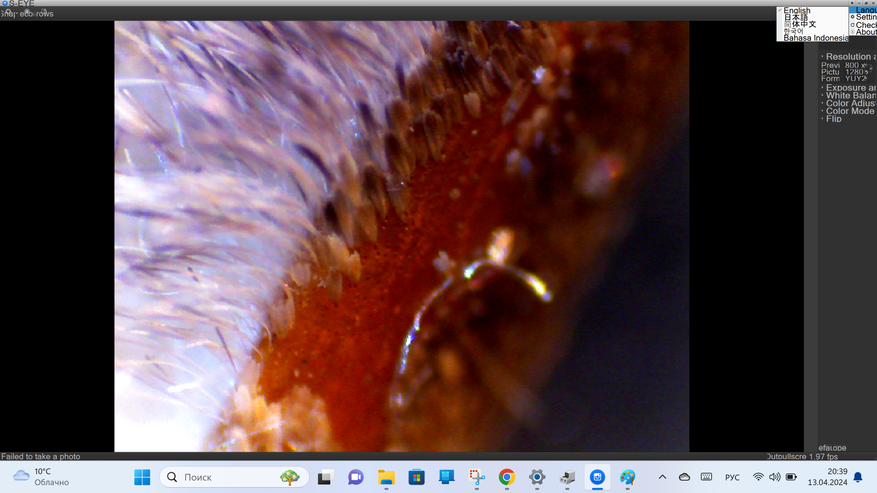

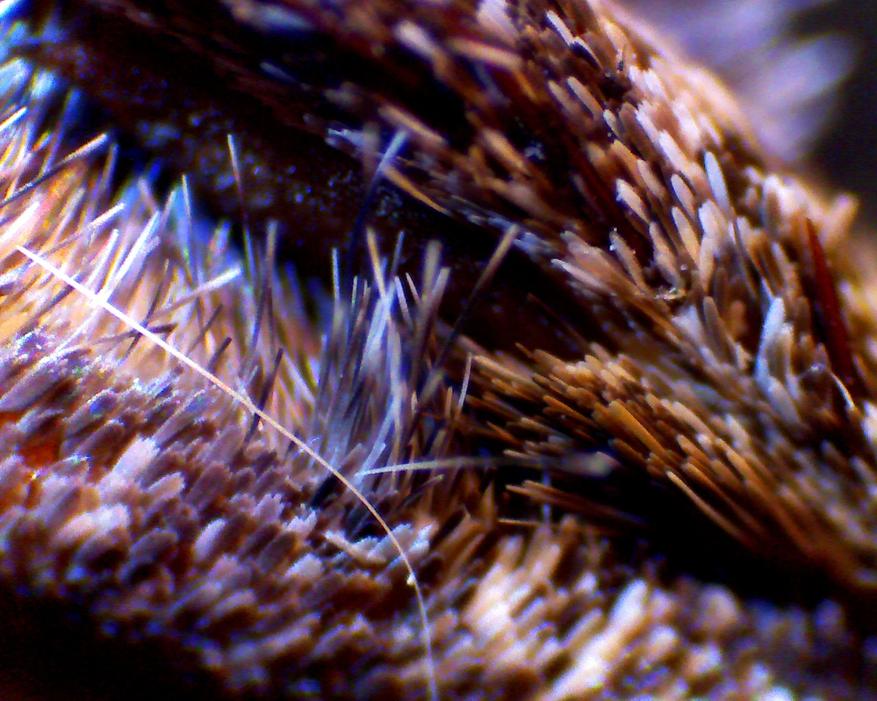

Фотографии на камеру Svbony SV189 ножки насекомого показаны ниже. Первая сделана на объектив 4/0,1 (160/-), вторая — на 10/0,25 (160/0,17). На объективы S40/0,65 (160/0,17) и S100/0,65 (160/0,17) не получилось сфокусировать изображение настолько хорошо, чтобы можно было что-то рассмотреть. Относительно стандартного увеличения с окулярами WF10x и WF25х той же ножки насекомого через смартфон или глазами, полученное через камеру SV189 видно лучше и больше «на один окуляр плюс»: камера даёт большее увеличение без линзы х2 Барлоу. По сравнению кадров из Svbony SM202 (обзор здесь) это видно.

Ниже показана анимация записанного видео по ножке насекомого через электронный окуляр Svbony.

Анимация через камеру Svbony SV189 для микроскопа
Автор: square

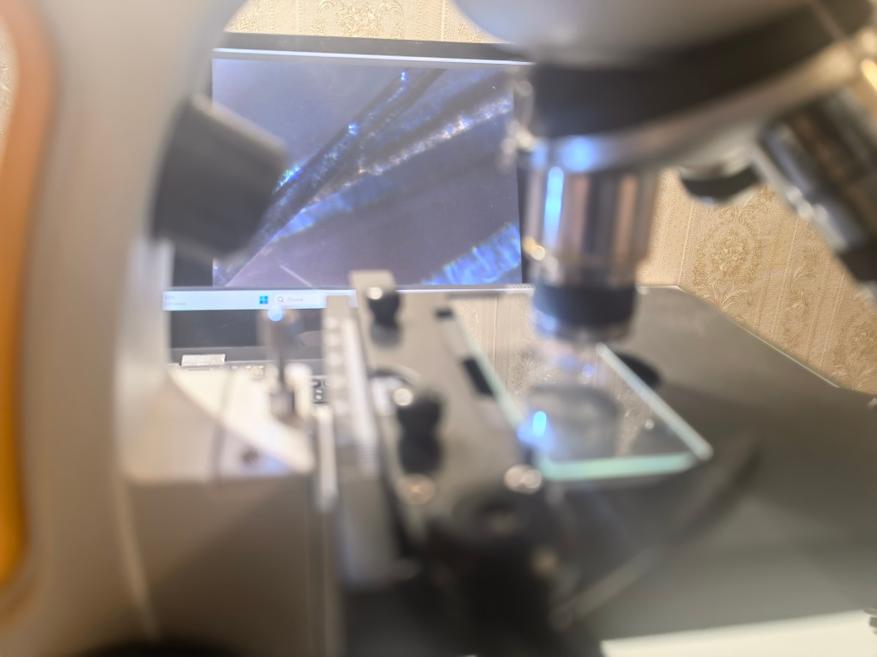

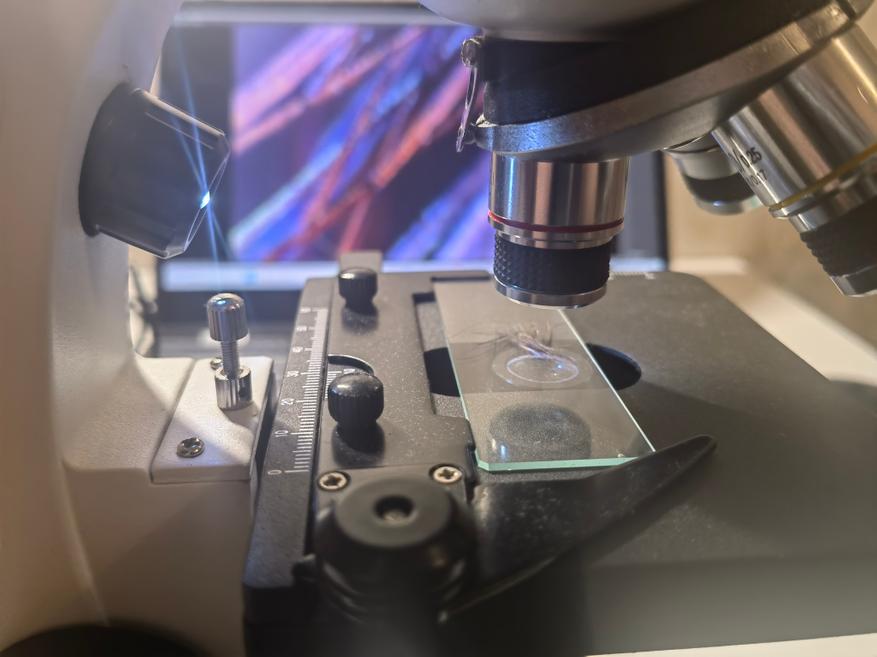

Вторым исследуемым объектом стали волосы с головы. На следующих фотографиях показан процесс с использованием двух объективов: 4/0,1 (160/-), 10/0,25 (160/0,17). Через объективы S40/0,65 (160/0,17) и S100/0,65 (160/0,17) не получилось сфокусировать изображение.

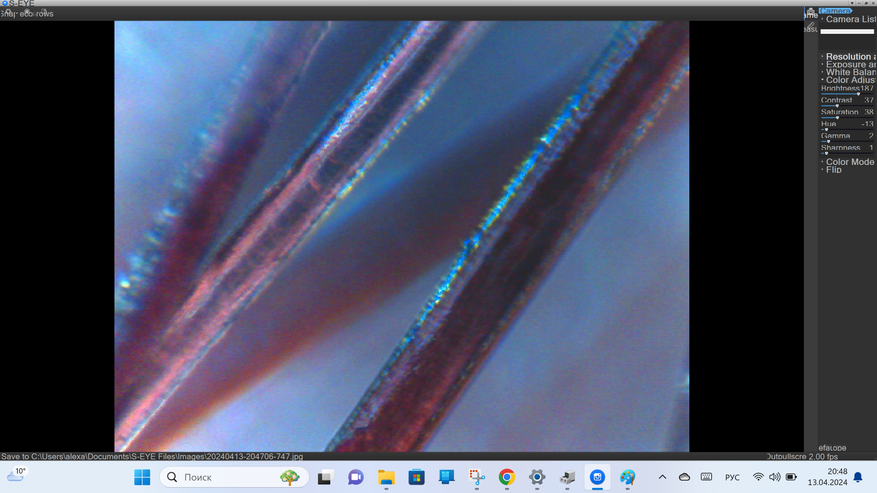

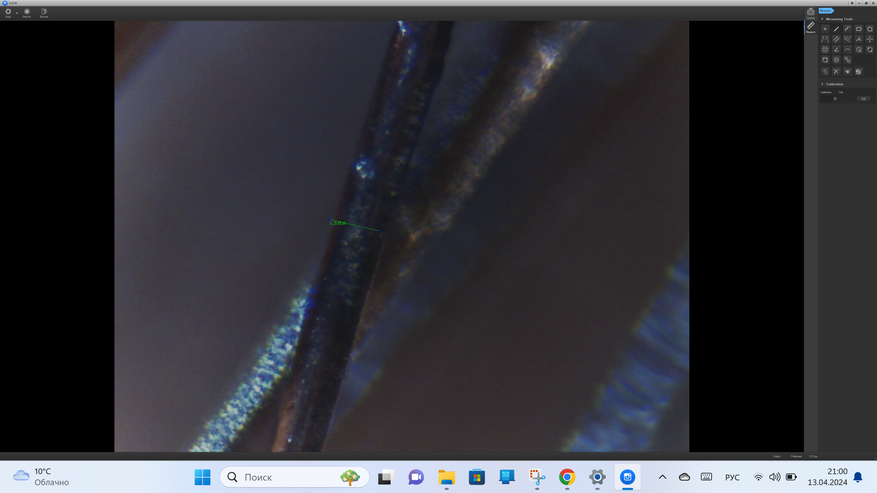

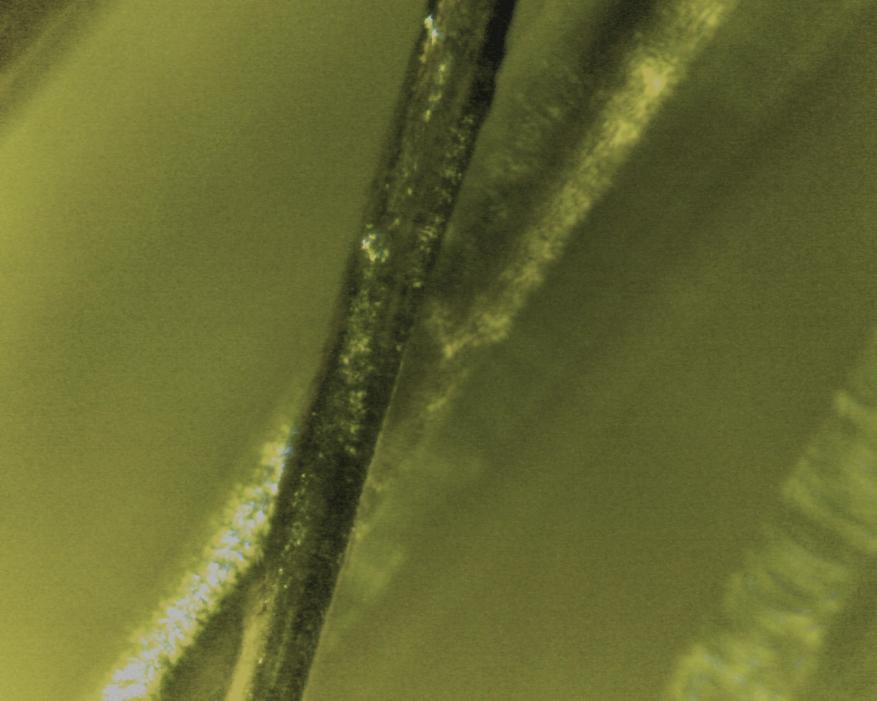

Фотографии человеческого волоса под разным увеличением показаны ниже. На второй фотографии применен опционал программы S-Eye по добавлению линий на изображение, измерение расстояния в пикселях. В данном случае оценивалась толщина волоса. Все фотографии сделаны через объектив 10/0,25 (160/0,17), что видно по второй фотографии выше, на которой на экране компьютера показан объектив и видимое изображение. К фотографиям ниже была применена коррекция цвета из опционал программы S-Eye.

Ниже показана анимация, как происходил процесс настройки изображения через микроскоп. В данном случае пользу двойного кольца фокусировки SM202 нельзя не оценить с положительной стороны, но перемещать меньшее из них все равно приходилось микроскопическими движениями, так как есть небольшая задержка изображения с камеры. Мне все больше и больше нравится двойные кольца будь то телескоп, зрительная труба или, как в данном обзоре, микроскоп.

Анимация фокусировки через камеру Svbony SV189 в микроскоп Svbony SM202
Автор: square

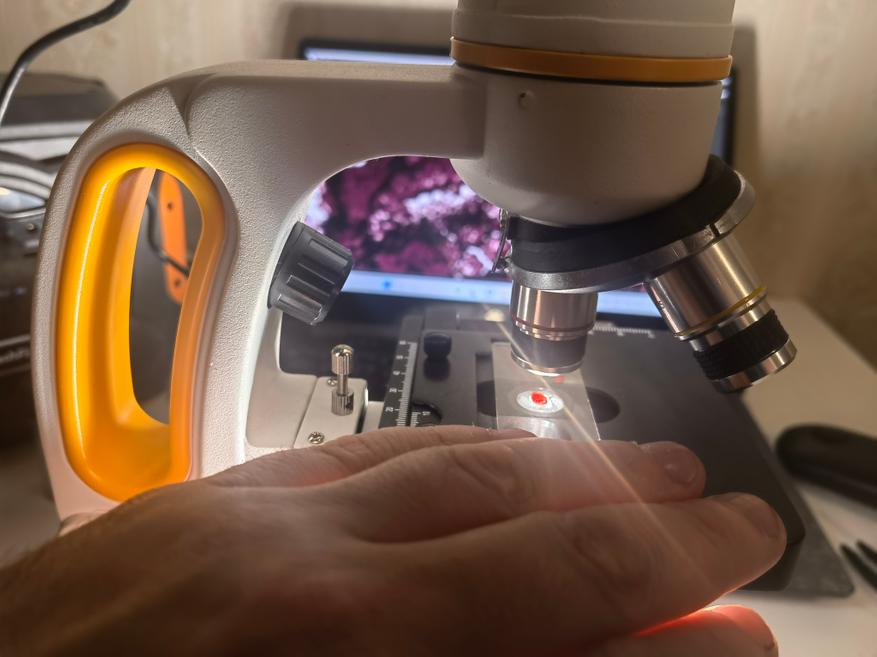

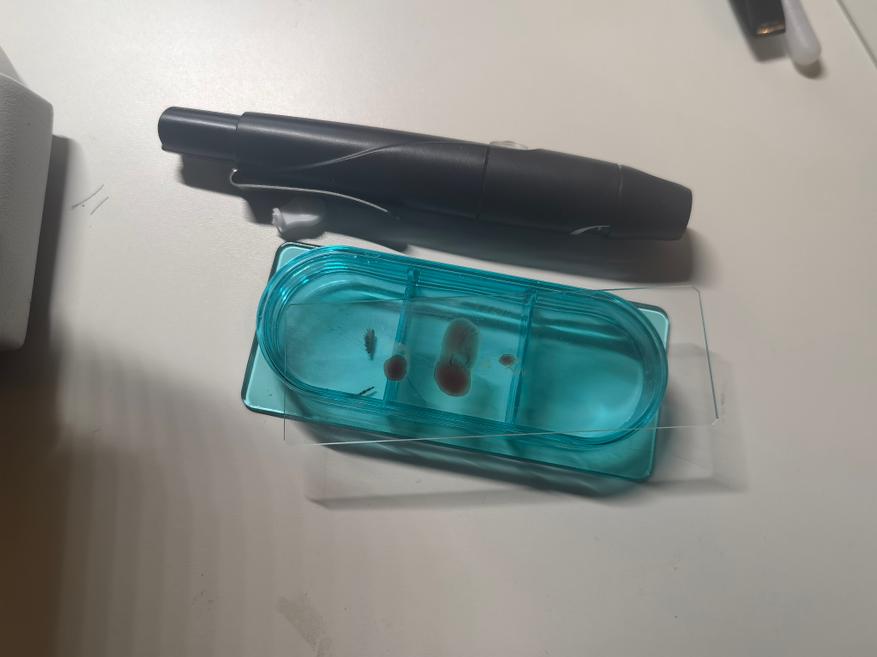

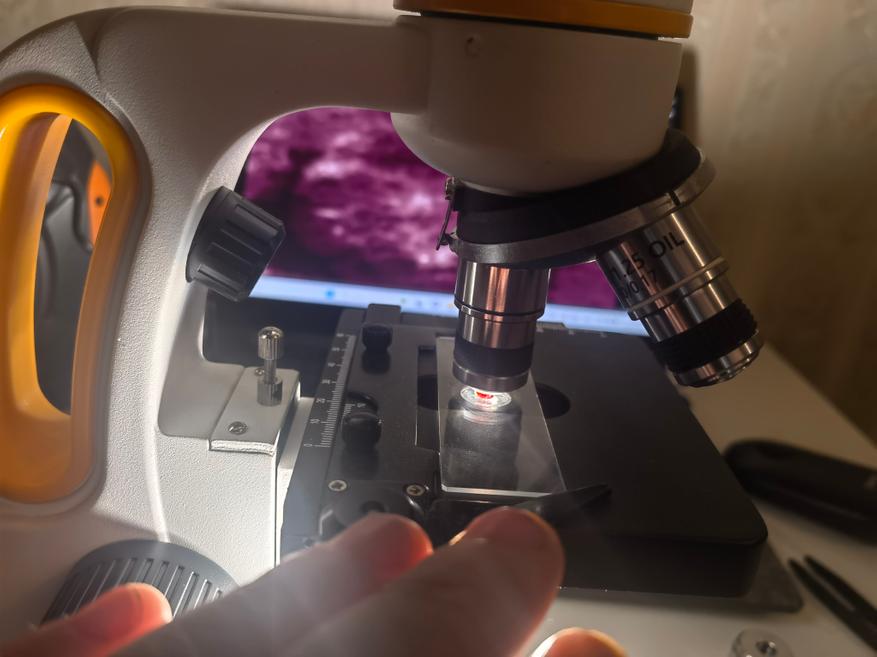

Следующим объектом стала человеческая кровь из пальца. В данном случае окуляр в 100 крат опять оказался не удел. Сфокусироваться через него не получилось. Это первая проблема. Вторая — нижнего света от микроскопа было не всегда достаточно, чтобы разглядеть кровь. О четкости в данном случае речи не шло. Получилось хотя бы как-то сфокусироваться на субстанции (крови). На второй фотографии показан вариант использования более яркого света от лампы для подсвечивается крови через объектив S40/0,65 (160/0,17). Без стороннего освещения кадр был ещё хуже, чем показано на следующих (через четыре) фотографиях.

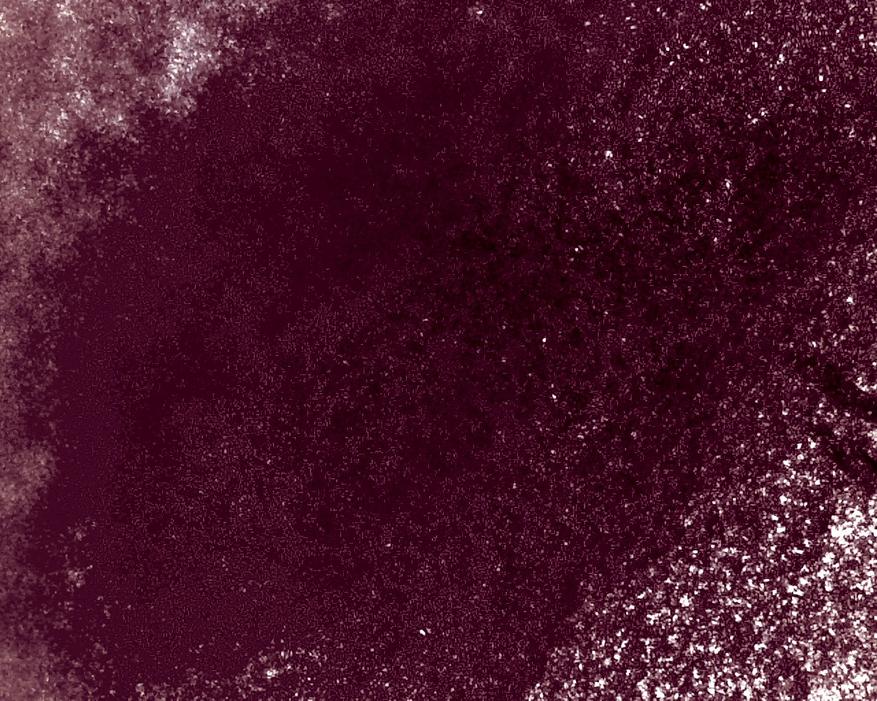

Фотографии с камеры SV189 крови под разными обьективами показаны ниже. Первая фотография получилась ещё куда ни шло по качестве на самый большой объектив — 4/0,1 (160/-), но из первого опыта (ножки насекомого) было ясно, что самый большой объектив даёт увеличение через Svbony SV189, как через WH25х окуляр, линзу Барлоу и объектив 10/0,25 (160/0,17). Иными словами, изображение на первой фотографии ниже — это увеличение в 500 раз, на пятой и шестой, следовательно, оно составляет около более 2000 раз. Проверил это без камеры через соответствующие окуляры, линзу х2 Барлоу и объективы. Вторая, третья и четвертая фотографии показывают кровь с объективом 10/0,25 (160/0,17). В данном случае увеличение — около 2000 крат.

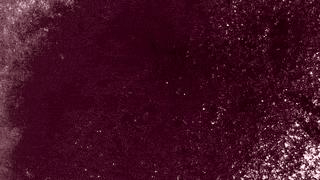

Ниже показана анимация «свежей крови» через микроскоп Svbone SM202, электронный окуляр Svbony SV189 и объектив 4/0,1 (160/-). Увеличение на анимации — примерно 500 крат.

Анимация крови в 500х через камеру Svbony SV189 и объектив 4/0,1 (160/-) на микроскопе Svbony SM202
Автор: square

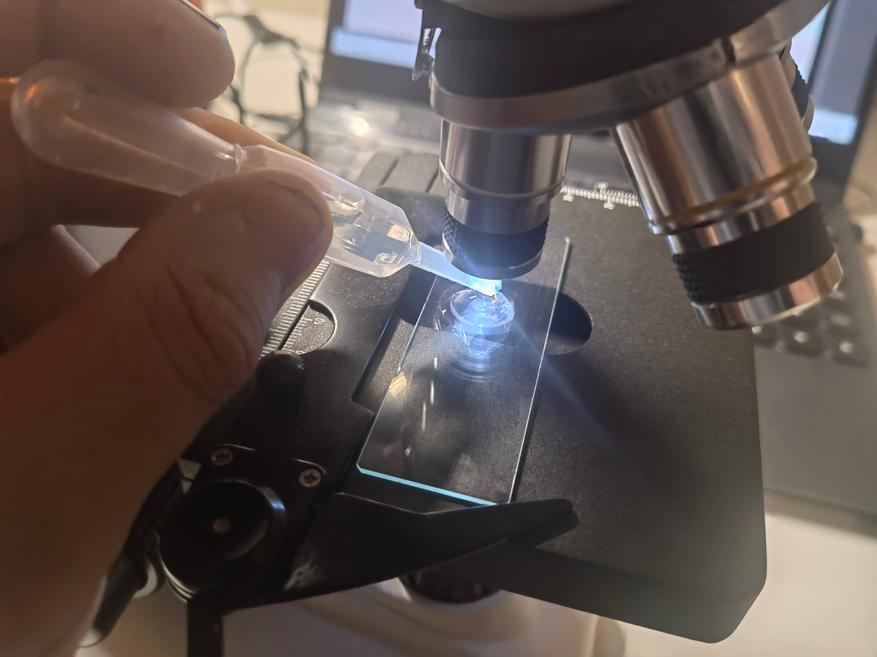

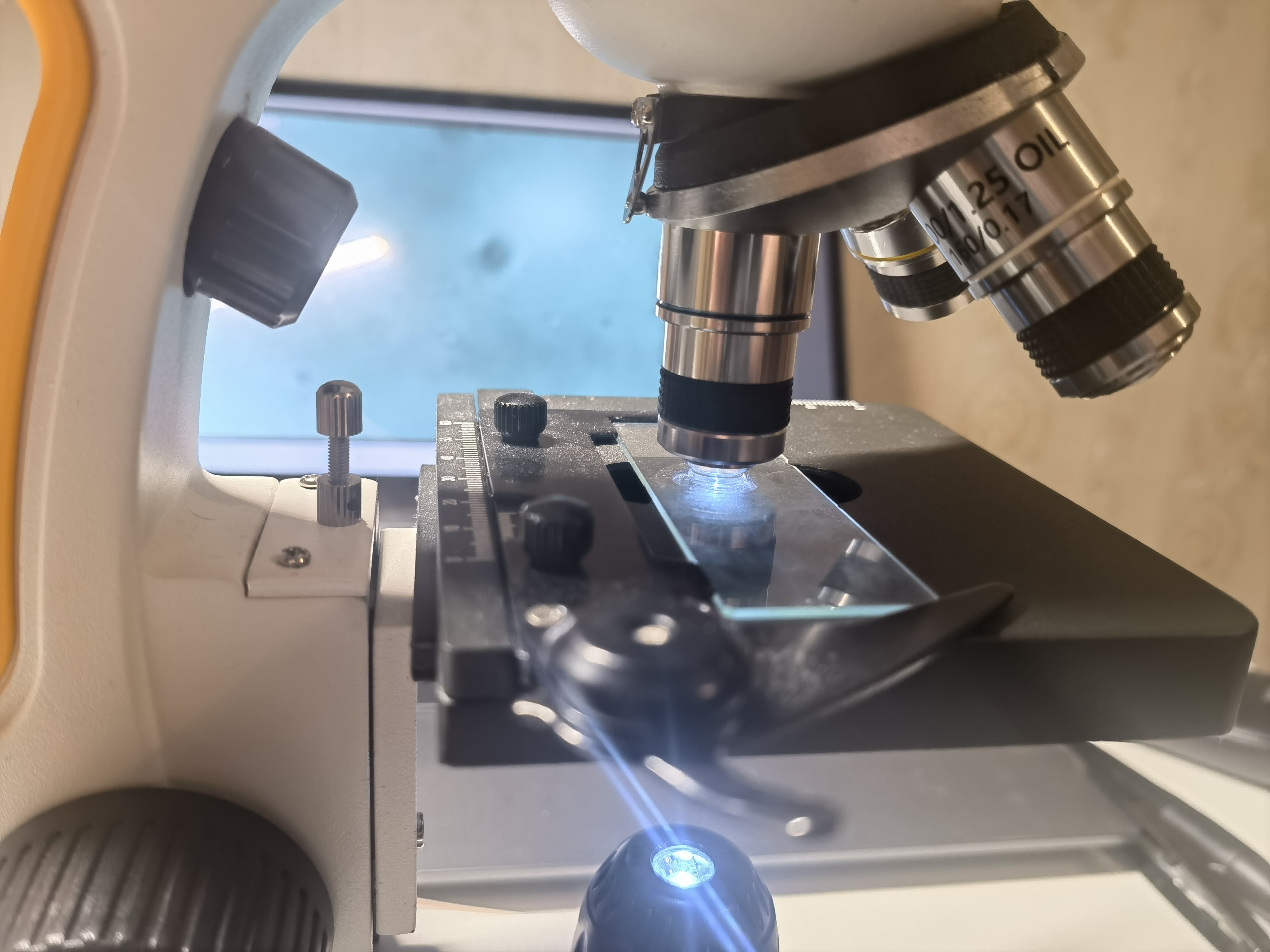

Третьим объектом исследования стала вода «живая и мертвая». На первой фотографии показан процесс исследования воды из-под крана, на второй — бутилированной. В данном случае я применил объектив S100/0,65 (160/0,17), но качество и полученное изображение вызывает вопросы. Из интересного, в этот раз «двигалась» не водопроводная вода, а бутилированная, что будет видно ниже по анимации. Конечно, это просто остатки прошлой воды, из крана… хочется верить.

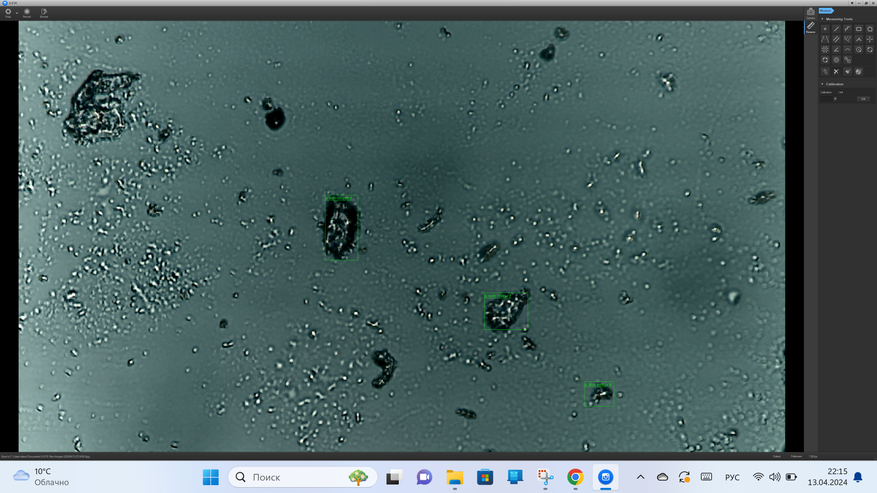

Фотографии воды из-под крана представлены далее. На первой фотографии использовался объектив 4/0,1 (160/-), на которой видны маленькие черные точки, не более. На второй фотографии видно больше: видны те же большие сторонние «элементы». Я отметил их размер в пикселях при помощи опций программы S-Eye. Если бы проводил наблюдение глазами или через телефон с держателем, отметить размеры не смог бы.

Как следует из сказанного выше, увеличение на первой фотографии примерно 500 крат, на второй — примерно 2000 крат, на третьей — более 2000 крат (специально не хочу называть цифру под 5000 крат, потому что это несерьёзно; сам окуляр не очень хорошего качества его объектив наполовину заляпан — такая покупка с Озона).

Фотографии воды из бытылки с камеры SV189 показаны ниже. Первая фотография сделана через объектив 10/0,25 (160/0,17), вторая — через S100/0,65 (160/0,17). Увеличения на фотографиях ниже — 2000 и более 2000 крат. Посторонних элементов на бутилированной воде меньше.

Анимация воды из-под крана. Видно, что в воде из-под крана есть «живые» организмы, что, конечно, очень познавательно и интересно. Видео получилось прямоугольным в разрешении 1280х1024, что лучше, как если бы записывал через смартфон и держатель.

Анимация воды из-под крана в 2000х через камеру Svbony SV189, объектив 10/0,25 (160/0,17) и микроскоп Svbony SM202
Автор: square

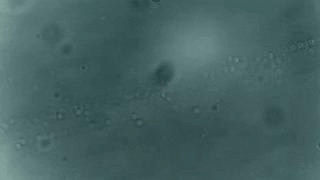

Анимация чистой воды показана ниже. Видны какие-то подвижные элементы, но это, возможно, остатки от воды из-под крана. Названное увеличение через камеру Svbony SV189 можно проверить в действительности, как это было сделано выше. В обзоре микроскопа Svbony SM202 была произведена оценка увеличения через окуляр WH25x и объектив S40/0,65 (160/0,17). Видимое изображение на фотографии соответствует случаю в обзоре микроскопа с объективом S40/0,65, окуляром WF25х.

Анимация бутилированной воды в 2000х через камеру SVbony SV189, объектив 10/0,25 (160/0,17) и микроскоп Svbony SM202
Автор: square

Вывод — через камеру для микроскопа Svbony SV189 видно больше информации, чем через глаз человека или смарфтон с держателем с использованием разных окуляров и линзы х2 Барлоу. В итоге я не могу сказать, что камера совершенно плохая. У нее не самое удобное приложение, качество изображения на объективах с большим увеличением плохое, но, как было сказано в обзоре, увеличение на объективе S40/0,65 (160/0,17) соответствует увеличению в 5000 раз и это больше вопросы к оптике, а не к камерк. До написания текста и соотнесения увеличений микроскопа без и с камерой SV189 мне она не нравилась, но во время написания и понимания, что камера даёт увеличение в «+1» объектив к используемому (из доступных четырех: 4/0,1 (160/-), 10/0,25 (160/0,17), S40/0,65 (160/0,17), S100/0,65 (160/0,17)), что я, конечно же, проверил с полученным в обзоре микроскопа, поменял свое мнение о товаре Svbony.

Разборка

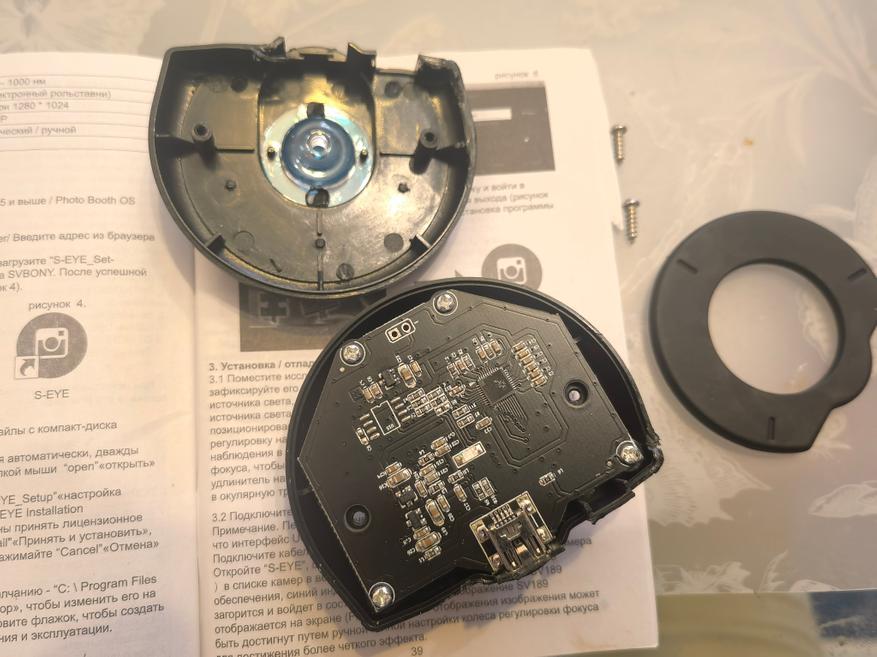

Разбирается камера легко. На внешней стороне есть декоративная вставка, которую надо повернуть, она сдвинется и снимется без проблем. Далее будут два шурупа, после которых откроется вид на плату. Плата привинчина ещё четырьмя шурупами.

Снятая крышка электронного окуляра Svbony SV189
Автор: square

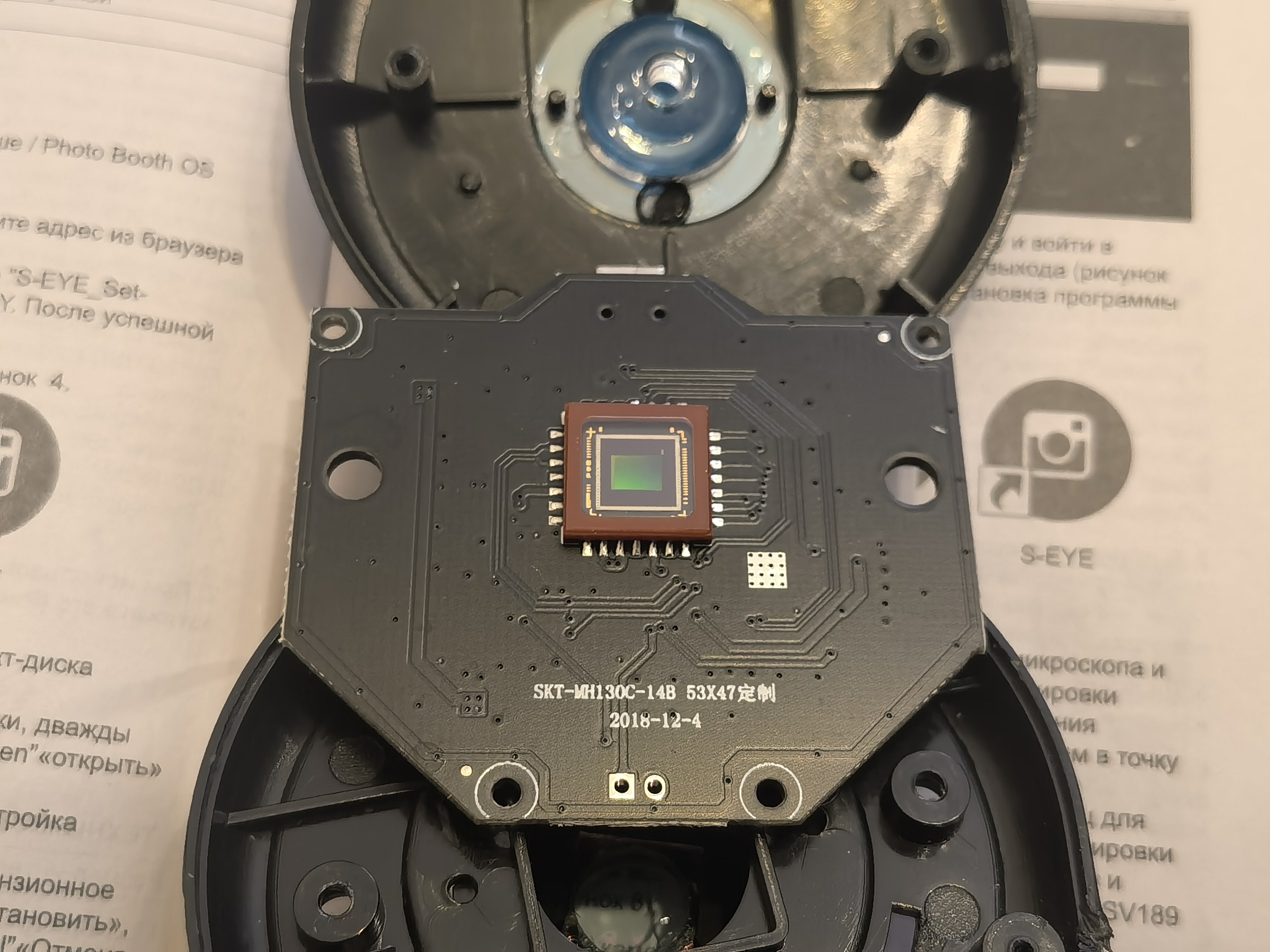

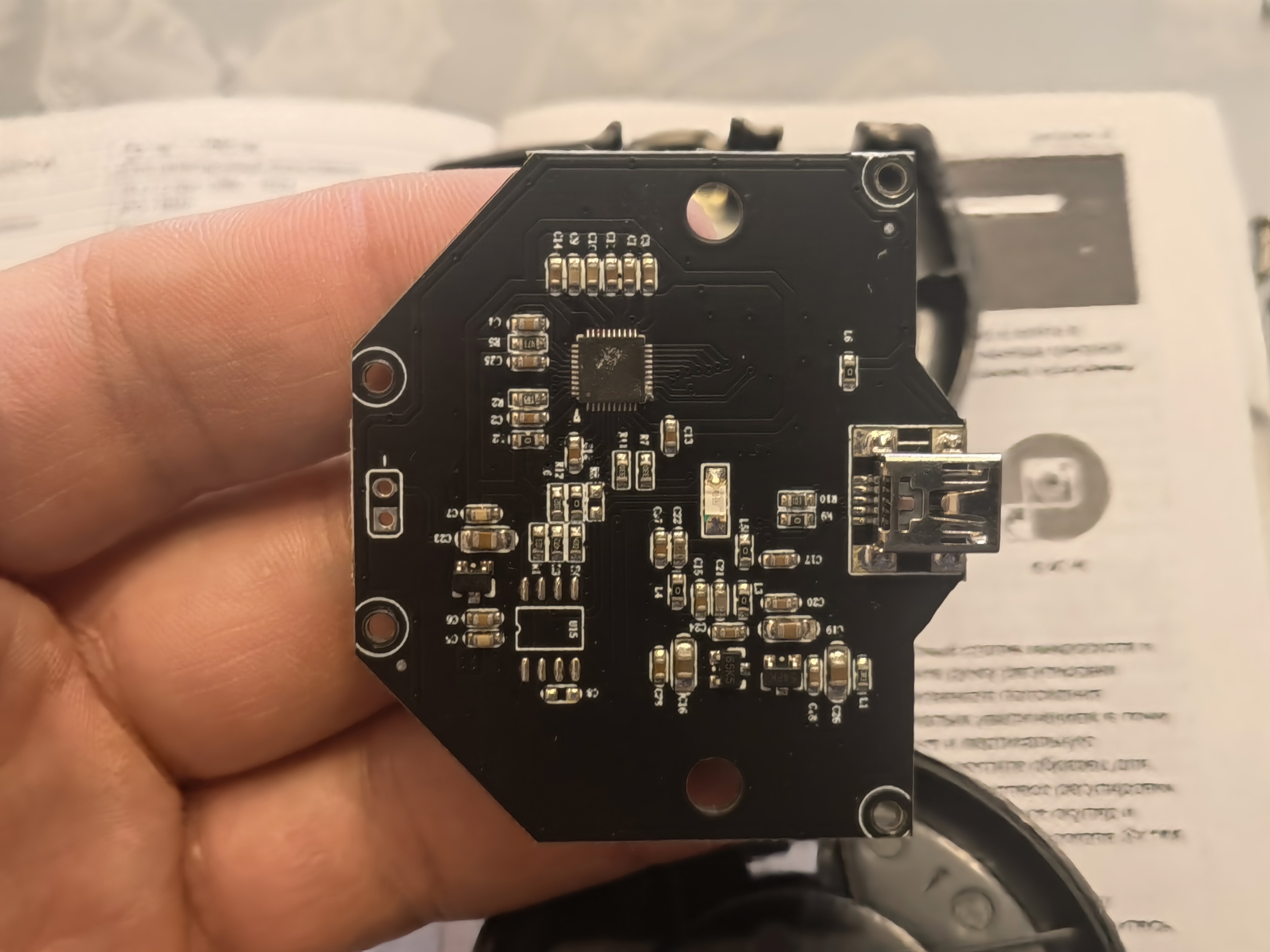

На плате стоит дата — 4 декабря 2018 г. Ниже показаны фотографии платы с двух сторон, в т. ч. матрица камеры.

С разборкой — все!

Вывод

Опыт использвоания камеры оказался положительным, несмотря на то что были нюансы с программой на компьютере, через которую она работает. По факту качество картинок получается удобоворимым, но это вопрос по большей части к микроскопу, чем к камере. С Svbony SV189 Я вижу большую область в кадре. Больше попадает информации, поэтому меньше передвигаю исследуемый объект, могу оценивать расстояния, площади, размеры и подобное через опционал программы. Через телефон и тем более через глаза получить такое невозможно.

Узнать актуальную цену на камеру для микроскопа Svbony SV189 можно в магазине Svbony Microscope Store на АлиЭкспресс. В магазине действует акция в первые два часа на все товары при покупке от $100 скидка составит $50 и от $200 скидка составит $100. В этом плане акция соответствует той, которая также будет проходить в первые два часа в Svbony Official Store (подробнее здесь).
