Зачем двухкассетной деке JVC TD-W504 был реализован регулятор Pitch Control

При работе с аналоговой аудиотехникой любители звука часто сталкиваются с неточной скоростью воспроизведения магнитных кассет. Стандартная скорость движения ленты в кассетной деке составляет 4,76 сантиметра в секунду, однако даже новые устройства имели заводской допуск отклонения скорости от 0,5% до 2%. Со временем проблемы усиливаются: резиновые пассики растягиваются, смазка в механизмах густеет, а электрические параметры мотора меняются, что приводит к ощутимому изменению тональности звучания.

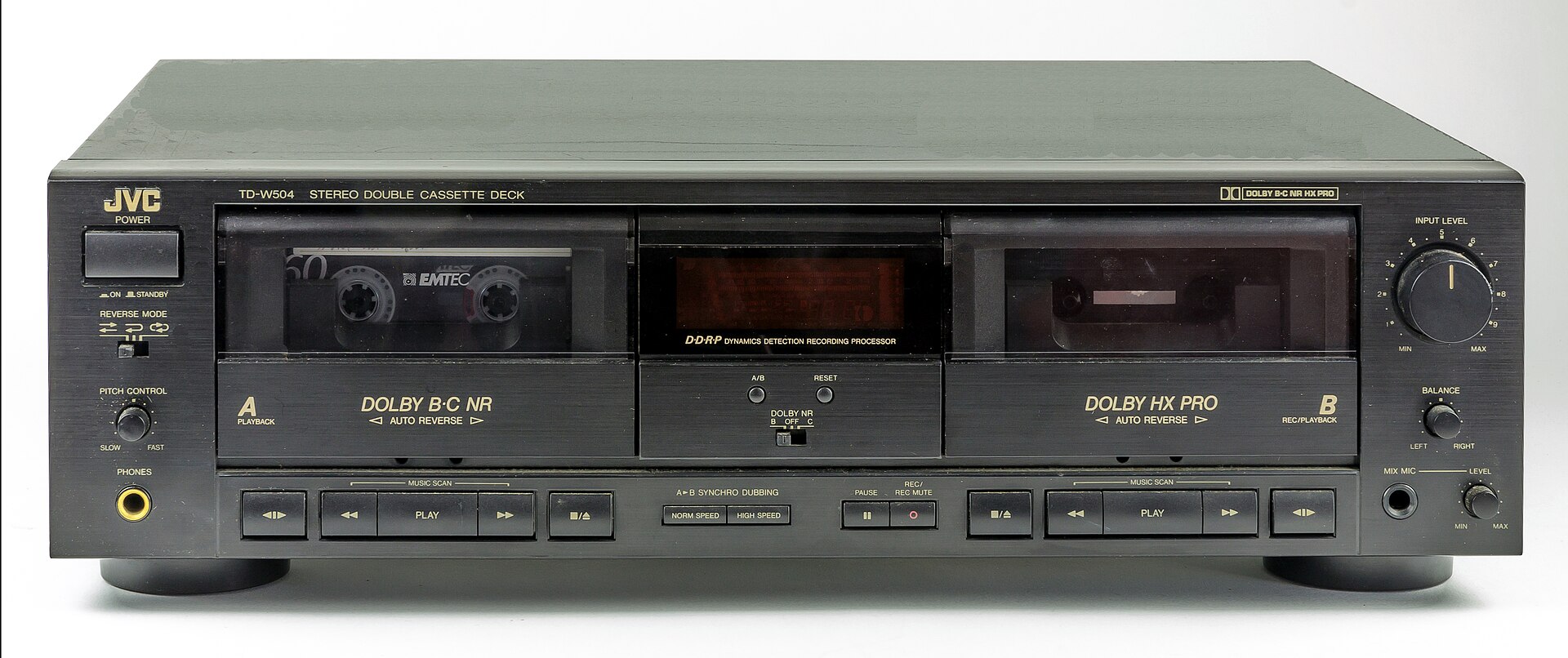

Большинство пользователей при обнаружении этой проблемы пытаются выполнить базовую калибровку магнитофона. На классических деках такая процедура требует разборки корпуса и настройки подстроечного резистора внутри мотора тонвала или на печатной плате. Однако в двухкассетной деке JVC TD-W504 производитель предусмотрел другое решение, вынеся ручную подстройку скорости в виде регулятора Pitch Control на лицевую панель слева от первого отсека кассеты.

Конструктивные особенности настройки скорости в кассетной аппаратуре

Чтобы понять практическую ценность внешнего регулятора, стоит разобраться в устройстве стандартной системы регулировки скорости кассетных дек. На задней стенке электродвигателя постоянного тока обычно располагается небольшое отверстие, закрытое резиновым уплотнителем. Внутрь этого отверстия вставляется тонкая часовая отвертка для поворота внутреннего потенциометра, который изменяет частоту вращения вала мотора.

Процесс сервисной юстировки выполняется в стационарных условиях с применением измерительной кассеты с опорным сигналом частотой 3000 или 3150 герц. Специалист подключает к выходу деки частотомер или осциллограф и вращает резистор до достижения эталонных показателей. Такая настройка гарантирует, что конкретный аппарат воспроизводит и записывает ленту с правильной номинальной скоростью.

Однако эталонная настройка самого магнитофона оказывается бесполезной, если кассета была изначально записана на чужом, неоткалиброванном устройстве. Если при записи на стороннем магнитофоне скорость мотора отклонялась от нормы, то при воспроизведении на правильном аппарате музыка будет звучать с искаженным темпом и тональностью. Постоянно разбирать корпус деки и регулировать внутренний потенциометр под каждую отдельную стороннюю кассету неудобно и приводит к износу сервисных элементов.

Принцип работы и практическое применение Pitch Control

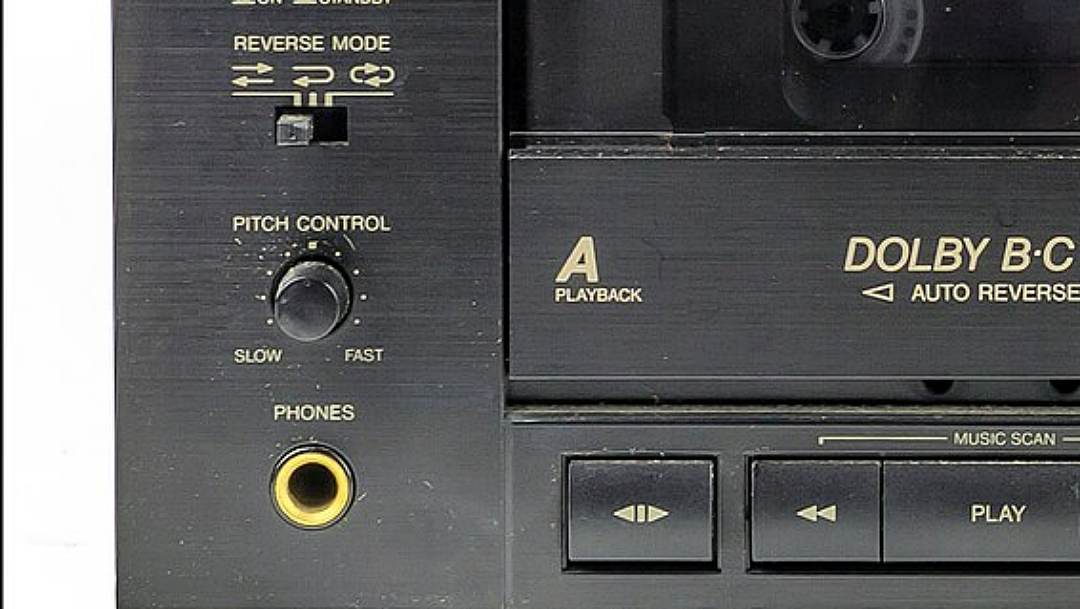

В модели JVC TD-W504 инженеры применили разделение функций между двумя кассетными карманами. Карман А оснащен одноэлементной воспроизводящей головкой и предназначен исключительно для воспроизведения. Карман Б оборудован комбинированной записывающе-воспроизводящей и стирающей головками, выполняющими роль основного узла записи. Регулятор Pitch Control расположен на передней панели с левой стороны от кармана А и управляет скоростью вращения мотора только этого кармана.

Наличие внешнего регулятора позволяет плавно изменять скорость движения ленты в кармане А прямо во время воспроизведения. Пользователь может на слух подстроить тональность и темп звучания нестандартной кассеты до естественного состояния. При этом номинальная скорость работы кармана Б остается неизменной, что сохраняет стандартный режим для записи.

Возможность подстройки скорости на кармане А полезна при оцифровке архивов или при перезаписи материала на карман Б. Если исходная кассета записана с отклонением от стандартной скорости, оператор корректирует воспроизведение в кармане А ручкой Pitch Control. В результате на вход кармана Б или на внешнее устройство оцифровки поступает аудиосигнал с уже исправленным темпом, а сам процесс записи фиксируется на номинальной скорости.

Механическая база и взаимодействие узлов деки

Стабильность работы системы регулировки скорости обеспечивается конструкцией лентопротяжного механизма JVC TD-W504\. В деке используется трехмоторная схема привода на оба кармана. Один электродвигатель с электронным управлением отвечает за вращение тонвалов, второй двигатель обеспечивает операции перемотки и подмотки ленты, а третий привод управляет перемещением программного механизма и поворотных головок системы автореверса.

В сочетании с автоматическим определением типа ленты по технологическим отверстиям кассеты и системой динамического подмагничивания Dolby HX Pro, встроенный регулятор Pitch Control делает двухкассетную деку удобной для работы с разрозненными аудиоархивами. Возможность внешней коррекции скорости воспроизведения позволяет адаптировать аппарат под любые сторонние записи без необходимости вскрывать корпус и нарушать заводские сервисные настройки.
