xDuoo XQ-50: простенький и недорогой Bluetooth ЦАП

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Аудио и звук

xDuoo XQ-50 — стационарный Bluetooth-ресивер с широкой функциональностью. По факту это универсальный ЦАП, который способен выводить звук в режиме звуковой карты, может принимать Bluetooth сигнал с последующей передачей сигнала на цифру или линейный RCA выход. Из особенностей я бы выделил наличие современного разъёма Type C и съёмную антенну.

Технические характеристики:

DAC: ESS ES9018K2M
Трансмиттер: CS8406
Bluetooth: QCC3008, V5.0, поддержка aptX и AAC
Выходы: линейный выход RCA, цифровой — оптический и коаксиальный
Входы: USB, BT
Габариты: 105 мм x 77 мм x 35 мм
Вес: 170 грамм
Радиус действия Bluetooth: до 10 метров
Съемная внешняя антенна

Упаковка.
Поставляется XDUOO XQ-50 в небольшой картонной коробке. Вся основная информация вынесена на обложку. Обложка в фирменном стиле xDuoo, могу отметить неплохое оформление, наличие проверочного кода (код под защитным слоем для проверки на подлинность).
С обратной стороны нанесены технические характеристики, указаны контактные данные. Описание даётся на китайском языке (странно).
Извлекаю тонкую суперобложку, под ней спряталась коробочка бежевого цвета, с логотипом xDuoo.
Комплектация.

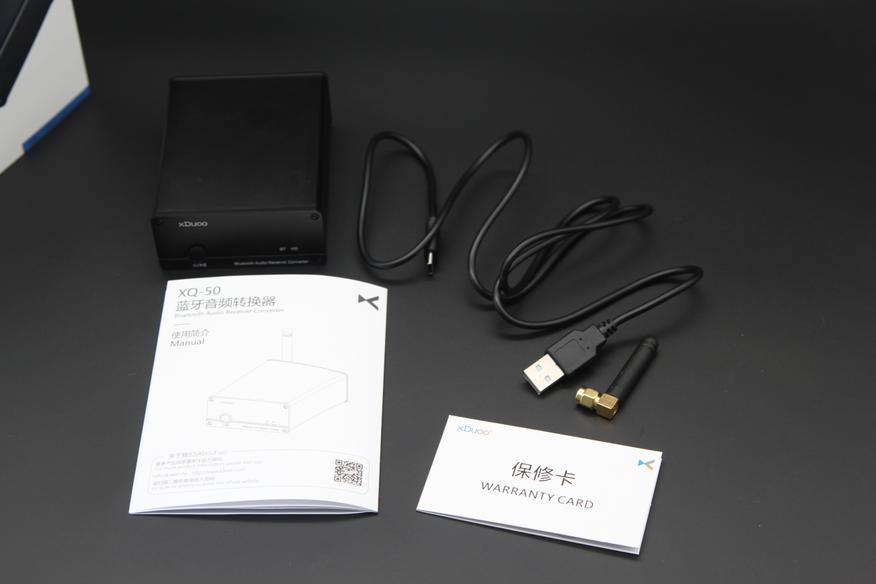

Комплект поставки скромен.
1. Сам ЦАП.
2. Кабель USB — Type C (100 сантиметров).
3. Съемная внешняя антенна.
4. Инструкция на английском и китайском языке.
5. Гарантийный талон.
Инструкция:

ЦАП обходится без внешнего питания, поэтому в комплект поставки включен стандартный USB-Type C кабель:

Ну и отдельно идёт съёмная антенна, которую можно прикрутить самостоятельно.
Дизайн, внешний вид.
Дизайн тут достаточно простенький, XQ-50 представляет собой прямоугольный брусочек из алюминия. С двух сторон присутствуют алюминиевые планки, которые крепятся специальными винтиками. Качество сборки на крепкую-твердую 5 с плюсом. Покрытие очень скользкое, более-менее качественное, на нём могут оставаться отпечатки пальцев и разводы. XQ-50 рядом с плеером Walnut V2 и спичечным коробком:
Он даже умещается в ладони:
Весит всего 170 грамм:
Нажмите, чтобы развернуть

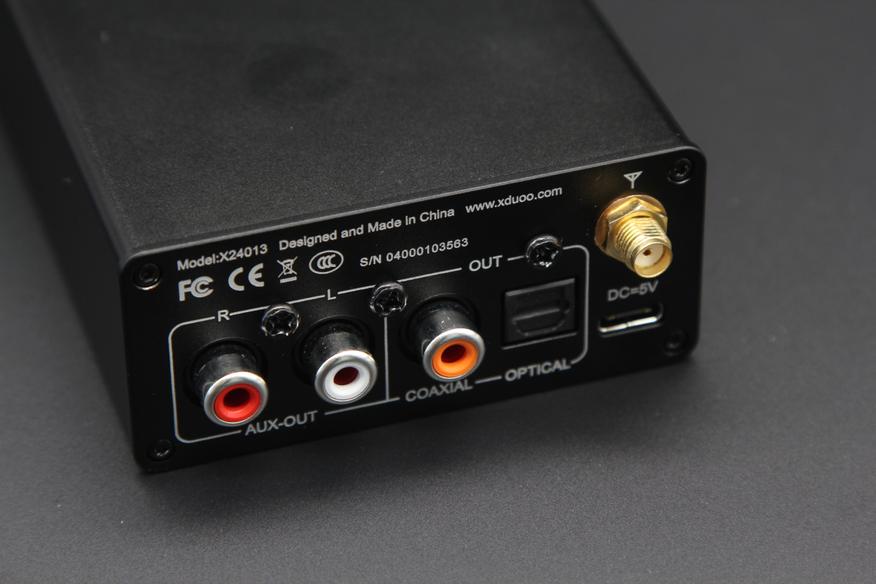

Сзади: линейный выход RCA, цифровые выходы: оптический и коаксиальный. Здесь же резьбовое крепление антенны, разъём USB Type C 5V. Обратите внимание на крепление, 4 винта держат планку, 3 центральных-плату.
Спереди видим название производителя, видим два индикатора ST и HD. ST режим говорит нам о поиске сигнала по Bluetooth и передаче сигнала по проводу. HD режим активирует режим Bluetooth при передаче сигнала aptX.
Так же на передней панели размещена металлическая кнопка, она отвечает за включение и выключение устройства (необходимо зажать и подержать 2-3 секунды).
Измерения.

Измерения по RCA в максимально доступном режиме 16/48, измерял через USB с применением шумодава (гальваническая развязка). Вот с замерами ситуация странная, результаты постоянно менялись от худших к лучшим и наоборот. Публикую наиболее удачный результат:

Объединил все графики в одно изображение:
Есть вопросы к АЧХ (спад до 100 герц), так же можно докапаться до результатов теста «гармонические искажения + шум».
Если измерять напрямую-в моём случае вылезают дополнительные шумы и искажения.

Замеры по оптике:

Разборка.

Для разборки корпуса я воспользовался набором отвёрток Jakemy. С каждой стороны присутствуют две металлические планки, они крепятся 4 винтиками. Задняя планка дополнительно прижимается тремя винтами, которые фиксируют плату по центру.

Операционный усилитель проще заменить с помощью пинцета. По умолчанию установлен JRC 5532DD. Я пробовал устанавливать усилки из своей коллекции (OPA 2134, NE5532, TL072CP), на слух изменений не обнаружил, вернул стоковый.
С обратной стороны плата оказалась грязной, не до конца отмытой:
Общий план. Тут мы можем видеть заявленный ESS ES9018K2M и блютуз модуль Qualcomm QCC3008. Присутствует чип Cirrus Logic 8406, который отвечает за цифровые выходы.

Макро:

Потребление в момент воспроизведения:

Подключение.

На официальном сайте xDuoo я не обнаружил специального драйвера. ЦАП определился автоматически (Windows 8.1, 64 bit). Он автоматически подхватил драйвер, в разделе «устройства воспроизведения» появились соответствующие значки.  Максимальное разрешение: 16/48.

Соответственно нет полноценного режима ASIO, доступны стандартные «DS» и «Wasapi».

Можно вывести звук со смартфона по кабелю, для этих целей подойдёт абсолютно любой Android плеер.

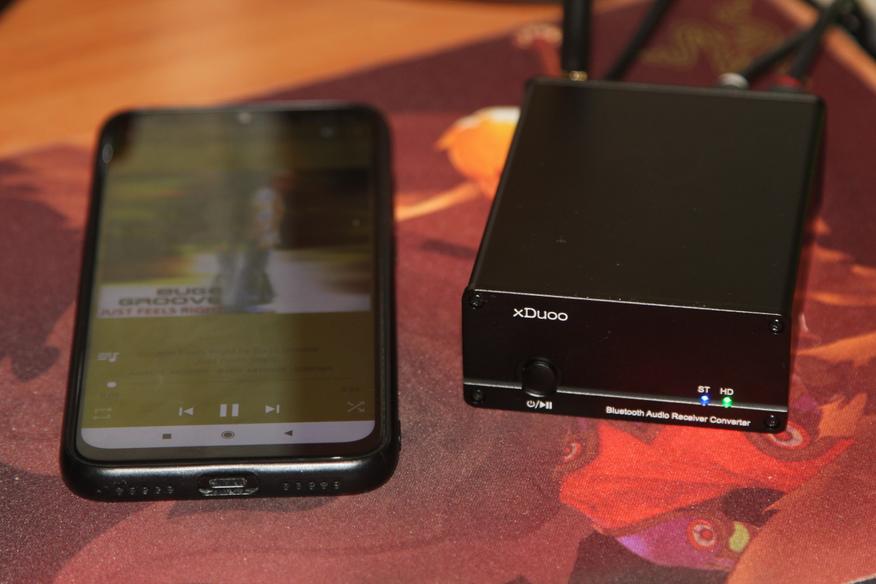

С Buletooth та же ситуация, находим XQ-50 на своём смартфоне и подключаемся. Buletooth соединение в целом стабильное, но иногда всё же звук может прерываться на долю секунды. При активации блютуз режима — загорается второй индикатор с пометкой «HD», он подсвечивается дополнительным зеленым светодиодом.



Звук.

Ну а прежде чем говорить о звуке — я бы хотел выделить несколько моментов. К недостаткам я бы отнёс отсутствие органов управления, где кнопки регулировки громкости? К достоинствам могу отнести отсутствие нагрева корпуса в любой ситуации (в простое, при воспроизведении, в режиме BT) и отсутствие фоновых шумов. Что можно сказать о звуке? Я тестировал в основном линейный RCA выход по проводу, ну и за компанию — Bluetooth. Если сравнивать с более серьёзным девайсом (Yulong Daart Canary 2), xDuoo звучит всё же плосковато, звук в принципе неплох, но лично мне не хватает низких частот. Соединение по воздуху стабильное, если открутить антенну-могут возникнуть проблемы с приемом сигнала. Звук обычный, без какой-либо изюминки.

Выводы.
Подводя итог: перед нами простенький, бюджетный ЦАП с широкой функциональностью. Просят за данное изобретение  в среднем 55-60 долларов. Со своей основной задачей (приёмом BT сигнала и последующей передачей по линейному или цифровому выходу) — девайс справляется. Спасибо за внимание!
