Плата усилителя Arylic Up2stream AMP2.0 V3 с расширенной стриминговой функциональностью и беспроводными технологиями

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний обзор посвящен интересной плате усилителя с дополнительными современными функциями. Начинка Arylic Up2stream AMP поражает: LAN, Bluetooth, WiFi, поддержка Airplay, DLNA, UPNP, мультирум и плеер FLAC по USB и, конечно, стерео усилитель класса D 2х50 Вт. Поддерживаются много стриминговых сервисов и интернет радио — с наличием контента не будет проблем!

Покупал в официальном магазине Arylic Store на Алиэкспресс

Покупал тут

А почему плата? А есть ли готовое, оформленное устройство?

Плата банально дешевле. Плату можно использовать в интересном DIY проекте. Встроить в заводское, но морально устаревшее устройство. И там появятся полюбившиеся стриминговые сервисы (spotify, deezer и пр.) и беспроводная передача звука.

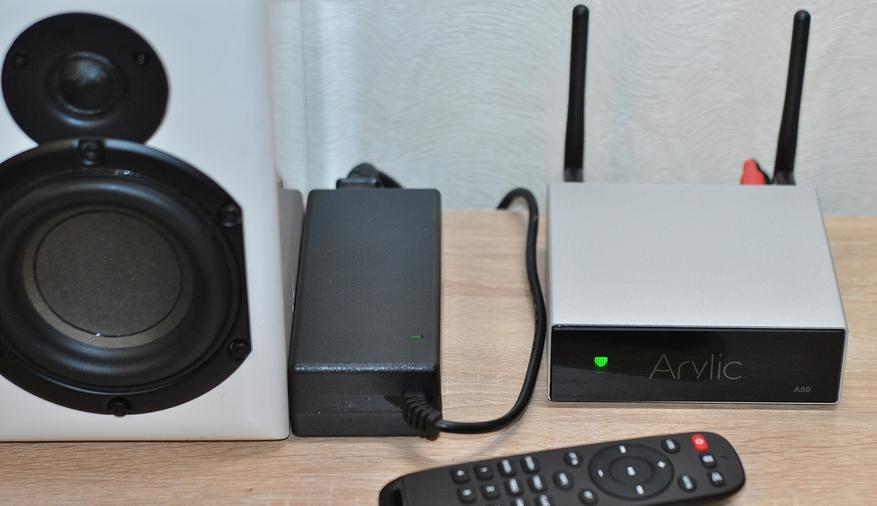

А готовое устройство с тем же функционалом имеется — Arylic A50 но стоит дороговато и имеет довольно спорный дизайн.

Упаковка и комплектация

Этот лот имеет несколько вариантов комплектации:

  • Только плата
  • Плата + пульт ДУ
  • Плата + сетевой блок питания
  • Плата + сетевой блок питания + пульт ДУ

У меня самый простой набор. Однако, рекомендую (на опыте эксплуатации) покупать с пультом — удобство управления будет на порядок выше. К пользователю плата попадает в прозрачном пластиковом кейсе.

В комплекте имеется:

  • Плата Up2stream AMP 2.0 V3
  • Антенны BT, WiFi
  • Колодка для подключения акустики (клемма phoenix)
  • Руководство пользователя (англ.)
  • Карточка производителя
  • Кабель 4 пин jst (дополнительный линейный вход)

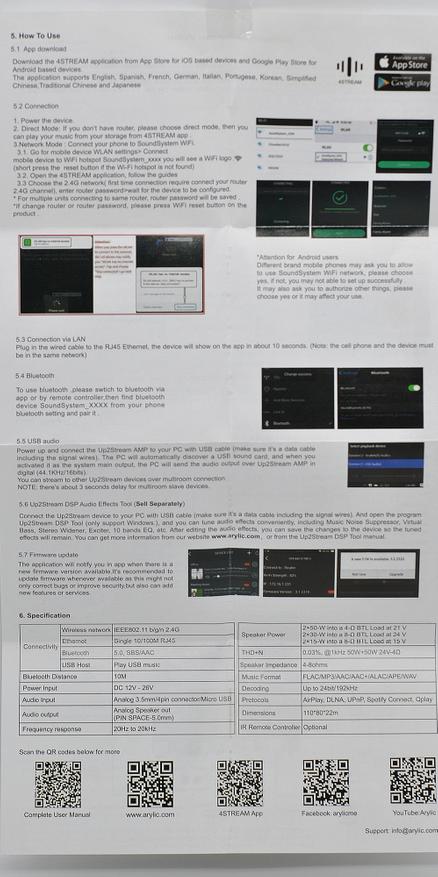

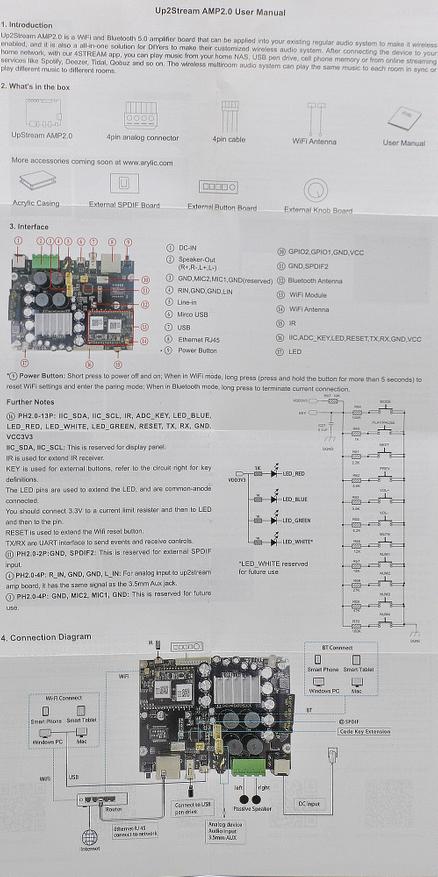

 Инструкция, хоть и краткая, но толковая. Есть QR коды для перехода на сайт, на приложение, инструкцию и пр.

Технические характеристики

  • Питание: DC 12-26 В
  • WiFi: IEEE802.11 b/g/n 2,4G
  • Ethernet: 10/100 м RJ45

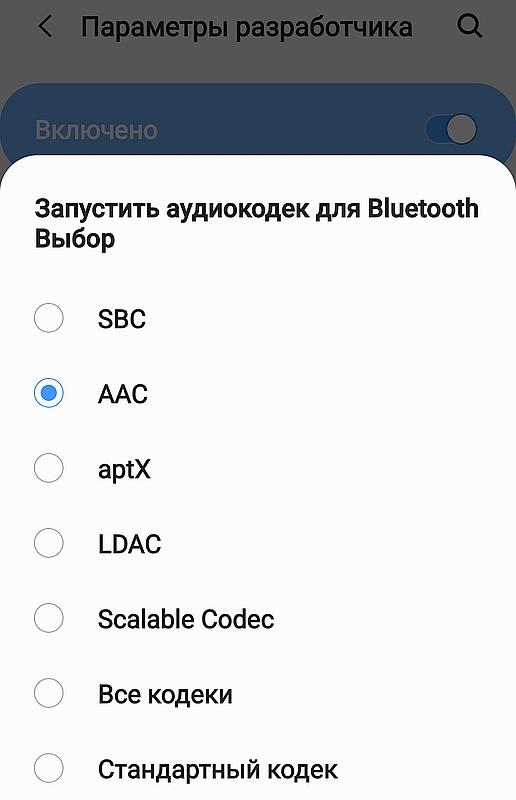

  • Bluetooth: 5,0,  кодеки SBC/AAC
  • USB хост: плеер несжатых форматов
  • Расстояние работы Bluetooth: 10 м
  • Аудио вход аналоговый: 3,5 мм/4-контактный разъем
  • Аудио выход аналоговый: PIN SPACE-5.0 mm
  • Амплитудно-частотная характеристика От 20 Гц до 20 кГц
  • Мощность: 2 × 50 Вт в 4-Ω BTL нагрузка при 21 в
    2 × 30 Вт в 8-Ω BTL нагрузка при 24 В
    2 × 15 Вт в 8-Ω BTL нагрузка при 15 В
  • Коэффициент нелинейных искажений: 0.03%, @ 1 кГц 50 Вт + 50 Вт 24в-4Ω
  • Сопротивление нагрузки: 4-8 Ом
  • Формат звуковых файлов: FLAC/MP3/AAC +/ALAC/APE/WAV
  • Декодирование: до 24 бит/192 кГц
  • Протоколы: AirPlay, DLNA, UPnP, Spotify, Qplay
  • Размеры 110*80*22 мм

Внешний вид и особенности

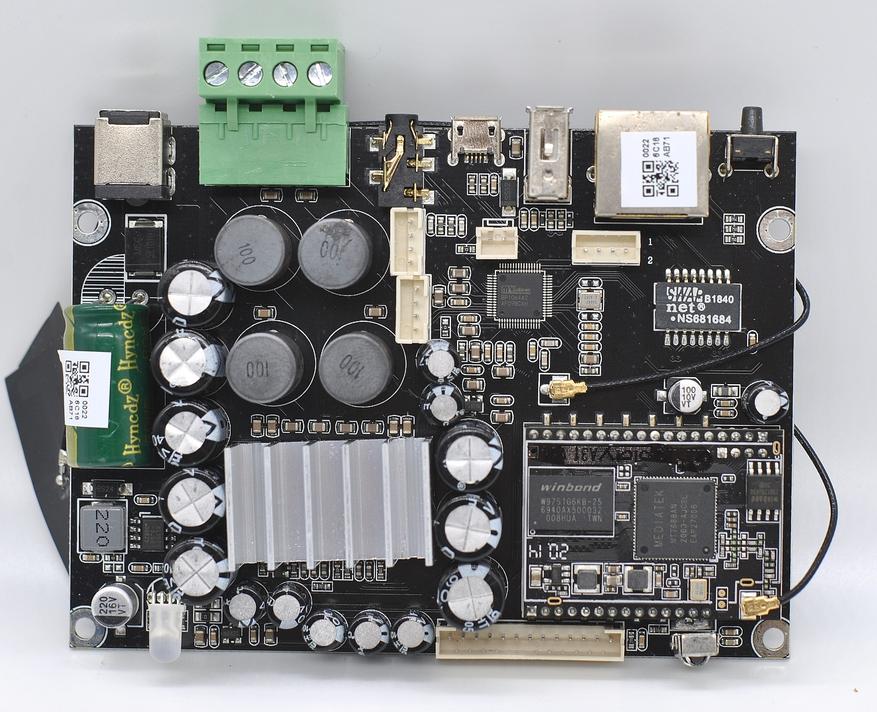

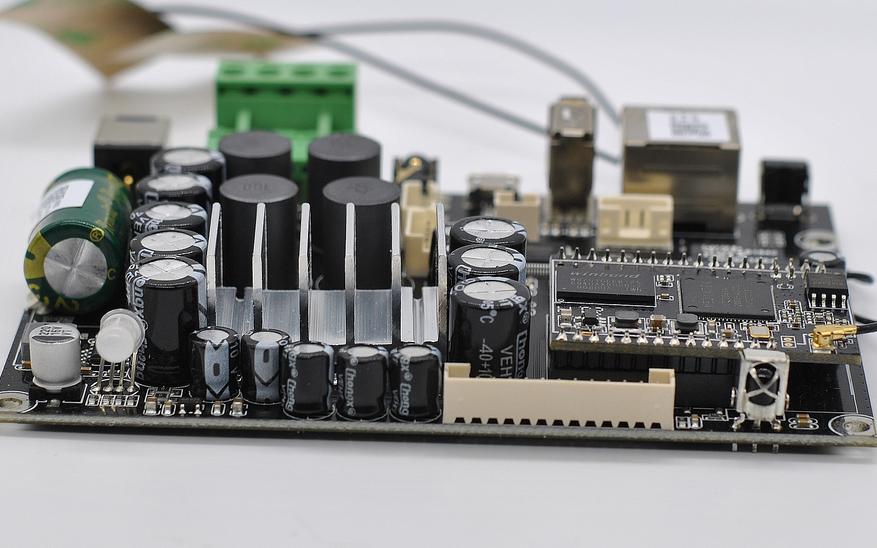

Плата с черной паяльной маской, размеры 11х8 см, есть 4 крепежный отверстия. Максимальная высота по радиатору 2 см. Антенны BT и WiFi по 20 см длиной, с площадкой для наклейки.

На плате установлены чипы:

  • SoC MediaTek MT7688AN
  • 10/100Base-T Single Port Transformer SWAPNET NS681684
  • BP1064a2 BT5.0 Dual-mode + 32-bit DSP от mvsilicon

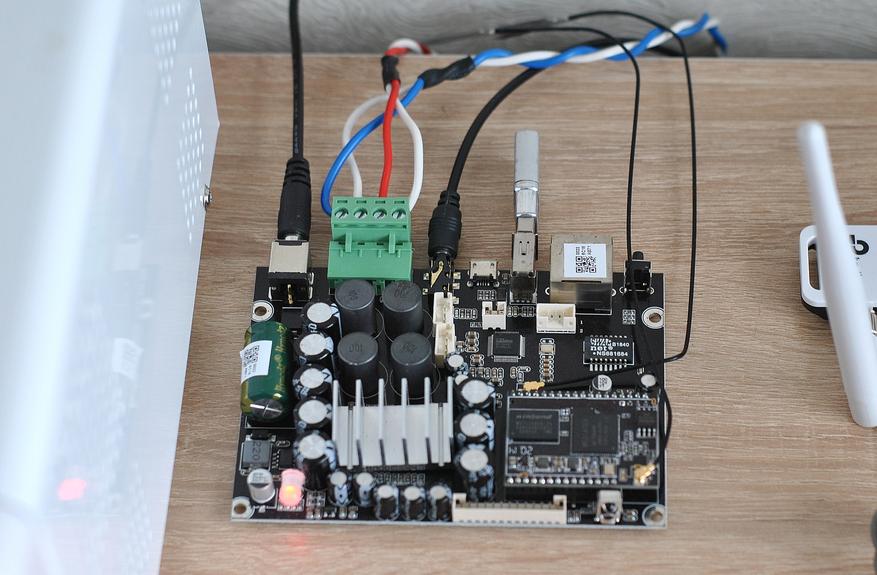

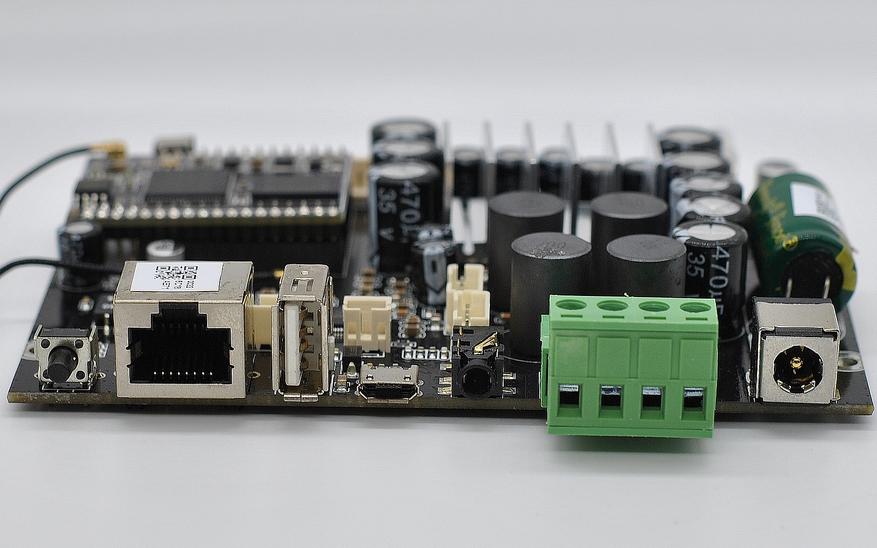

Пробежимся по разъемам.

  • Начнем с питания, тут установлен типовой разъем для блоков питания 5,5х2,1 мм, есть диод для защиты от смены полярности. Сглаживающий конденсатор по питанию на 35 В.
  • Колодка для подключения пассивной акустики съемная. Зажим провода винтами.
  • Затем на плате идет линейный вход на разъеме 3,5 мм.
  • Микро usb предназначен для работы платы в качестве внешней usb карты или для подачи питания 5В на сигнальную часть.
  • Хост usb A для подключения носителей с музыкальными файлами. Навигация осуществляется через мобильное приложение.
  • Сетевой разъем для подключения к роутеру.
  • Кнопка включения (она же сбрасывает настройки WiFi).

Теперь другой торец платы (так же справа на лево):

  • Приемник сигнала пульта ДУ
  • Колодка (13 pin) для подключения внешних кнопок управления, экрана и расширений (регулятор громкости)
  • Многоцветный светодиод для индикации режимов работы платы

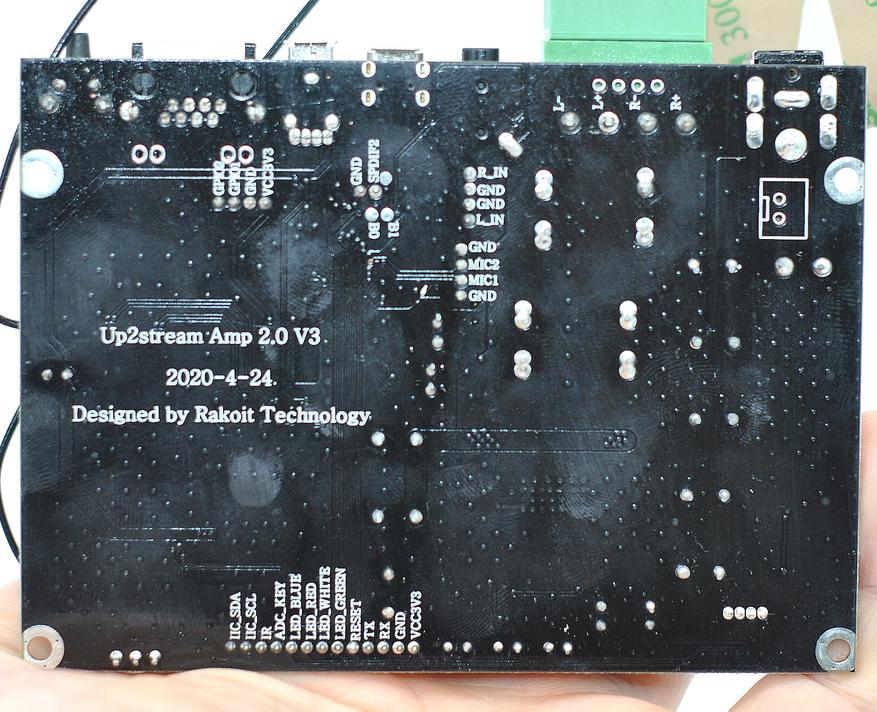

Еще на плате есть 4 разъема:

  • Выход SPDIF
  • Линейный вход
  • Вход для микрофонов
  • Порт GPIO

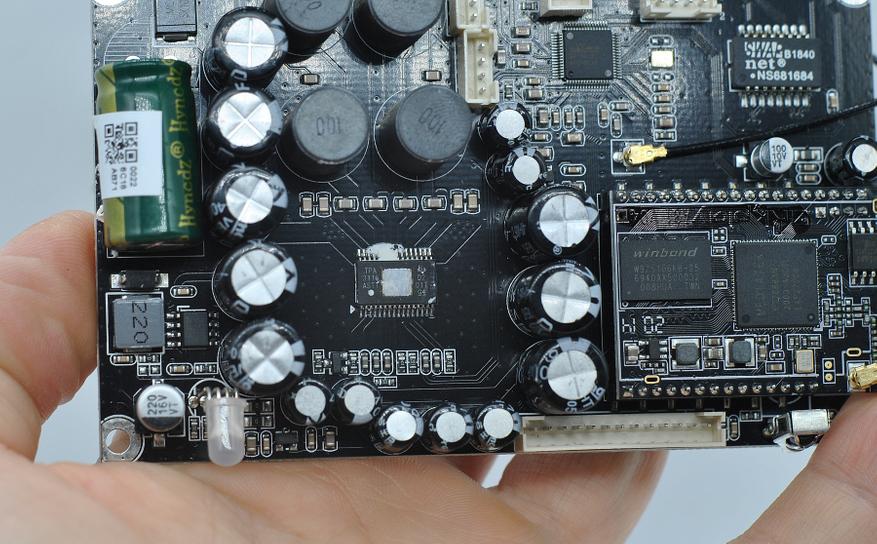

Какой именно усилитель использован на плате нам нигде не сообщают. Но что стоить оторвать радиатор (он на термоклее) и посмотреть? Ничего не стоит. Смотрим — там установлен старый добрый TPA 3116 в мостовом включении.  Судя по цене и мощности платы, другого там вряд ли можно увидеть.

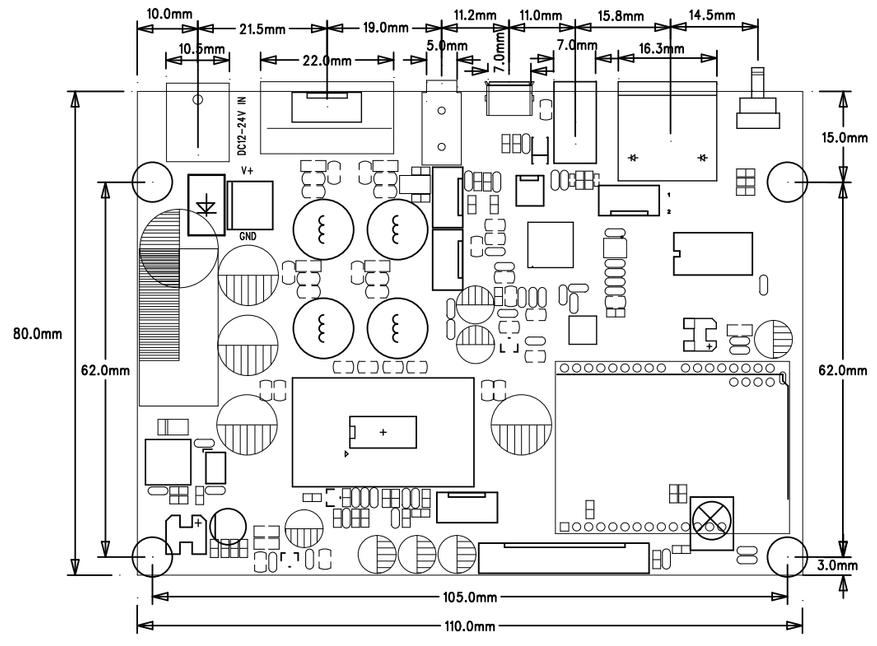

Если нужно будет разработать под плату собственный корпус (для фрезеровки или 3D печати), производитель выкладывает точный чертеж для каждой модели. Можно так же поискать готовые варианты под печать на ThingUniverse.

Подключение

Для работы платы необходимо питания 12-24 В и подключение к домашней сети WiFi. Можно переключать режимы и с пульта ДУ, но весь функционал доступен через мобильное приложение.

До настройки есть голосовые оповещения женским голосом на английском языке. Внешние антенны дают хорошую дальность сигнала беспроводной связи по всей квартире.

Светодиод LED дает наглядную световую индикацию используемого режима.

Замечу, что аналогового выхода с платы нет, только силовой на колонки. Ну или на ЦАП разъем SPDIF для передачи цифрового сигнала.

У платы есть интересная особенность -  функция мультирум. Для реализации нужны дополнительные платы/устройства Arylic, но управляться они будут синхронно с мобильного приложения.

Для расширенных возможностей в встраивании платы есть дополнительные выходы:

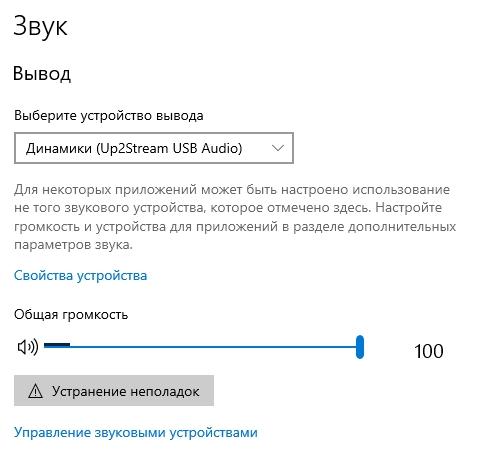

В версии V3 появилась возможно платы работать как USB DAC, по сути — внешняя звуковая карта. Драйверов устанавливать не нужно. Нужен только кабель micro usb с возможностью передачи данных.

Примерно оценим мощность отдаваемую усилителем на нагрузку.

Для этого нам понадобится:

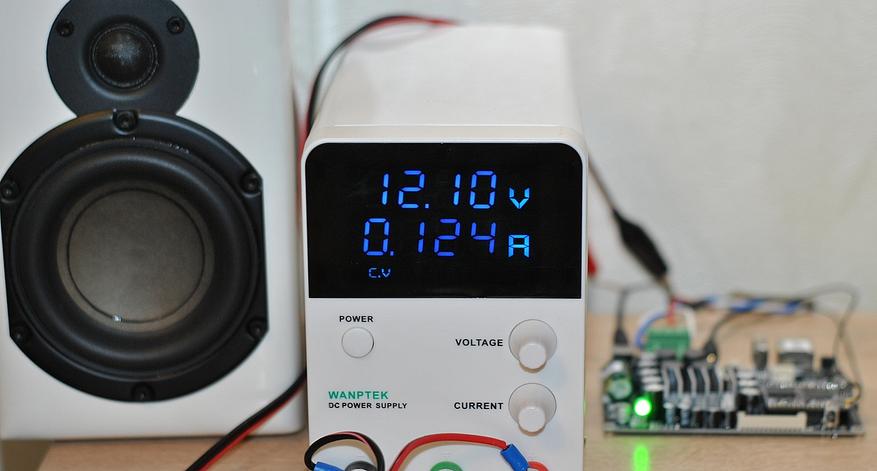

  • Регулируемый блок питания (в данном случае 30 В 10 А Wanptek GPS3010D)
  • Осциллограф (простой FNIRSI-2031H)
  • Нагрузка (у меня спираль 4,5 Ом 300 Вт)
  • Генератор (звуковая карта)

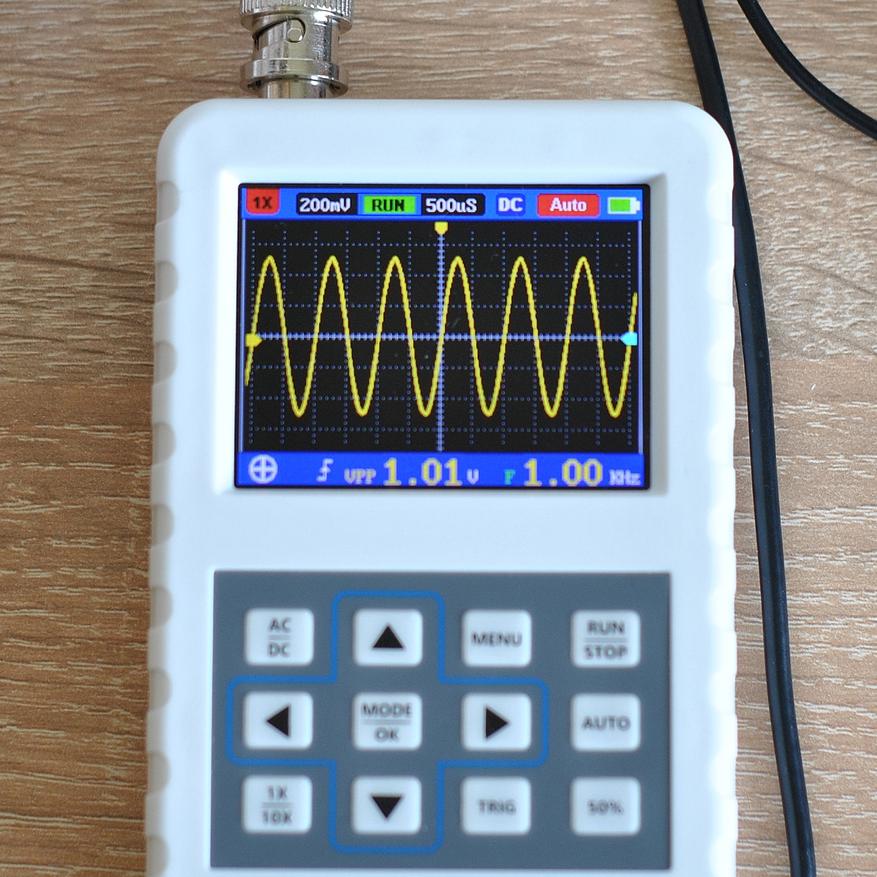

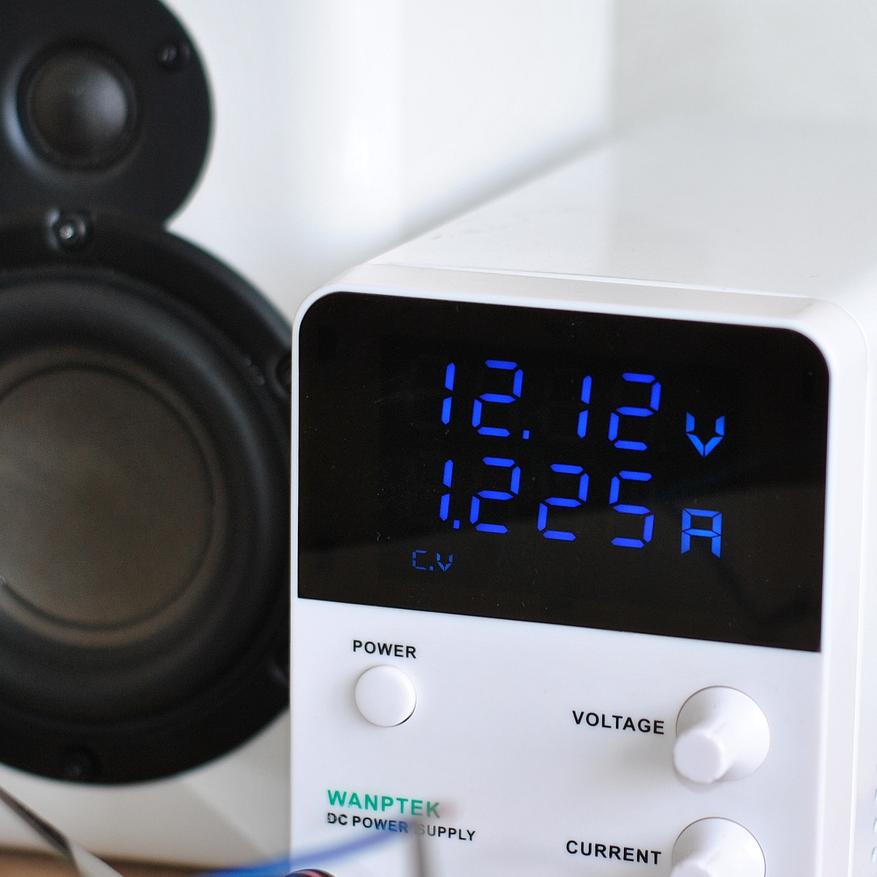

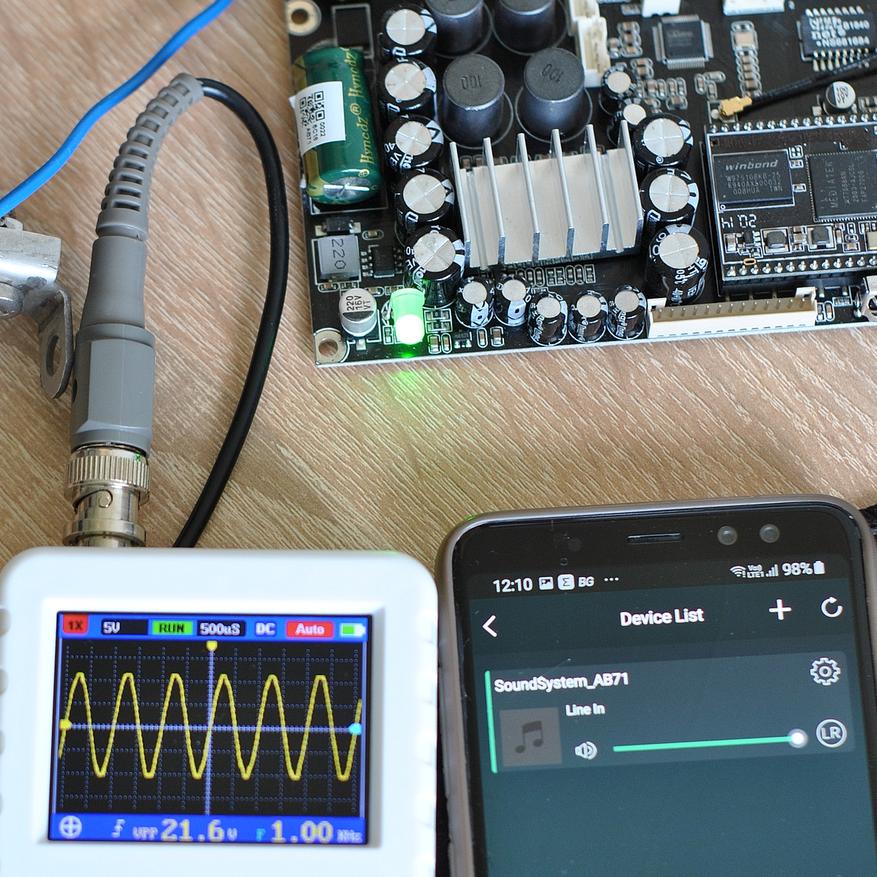

На линейный вход усилителя подаем синусоидальный сигнал 1 кГц Vpp 1 В, с нагрузки снимаем показания напряжения и путем нехитрых вычислений получаем значения. Падением напряжения на проводах можно пренебречь. Измерять будем на типовых значениях напряжения 12 и 24 В, для этих напряжений много вариантов покупных блоков питания. Результаты в таблице.

Напряжение, ВПотребляемая мощность от блока питания, ВтОтдаваемая мощность на нагрузку, ВтКПД, %
1214,8512,9687
2427,1524,1689

Мои данные расходятся с документацией на TPA3116D2, возможно, они измеряют на 1.2Vrms, или Arylic намеренно ограничили мощность, с расчетом на слабое охлаждение. Не знаю. Я много усилителей измерил на 1 кГц Vpp 1 В, эта плата выдает не очень много мощности. Для настольной акустики или акустики с высокой чувствительностью будет нормально, для напольной, как мне кажется, маловато.

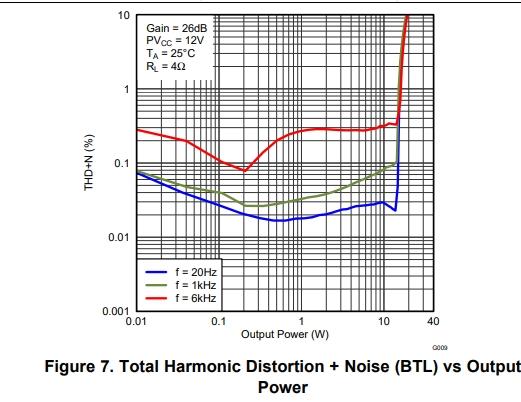

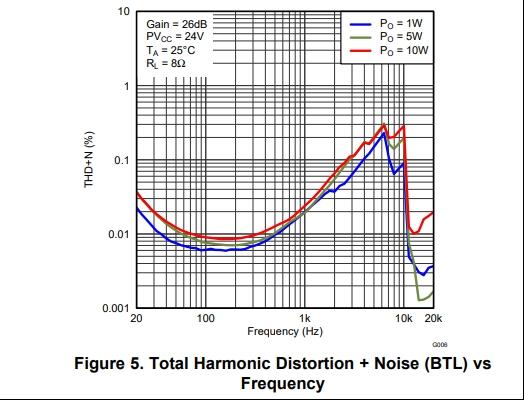

И если придирчиво оценивать возможности усилителя, то вспоминаются два графика из документации. По ним видно, что искажения растут с частотой (пик 10 кГц) и мощностью (экспоненциально). Поэтому, для максимально верного звучания, плату не нужно загонять в высокие мощности.

Мобильное приложение

Arylic используется приложение 4STREAM (есть и для iOS).

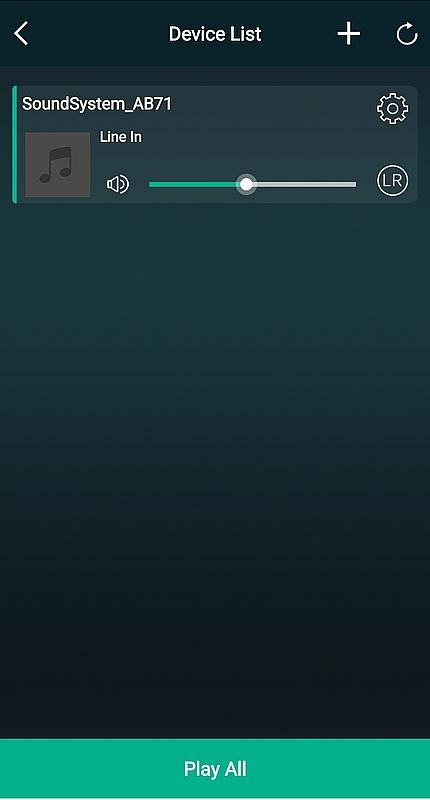

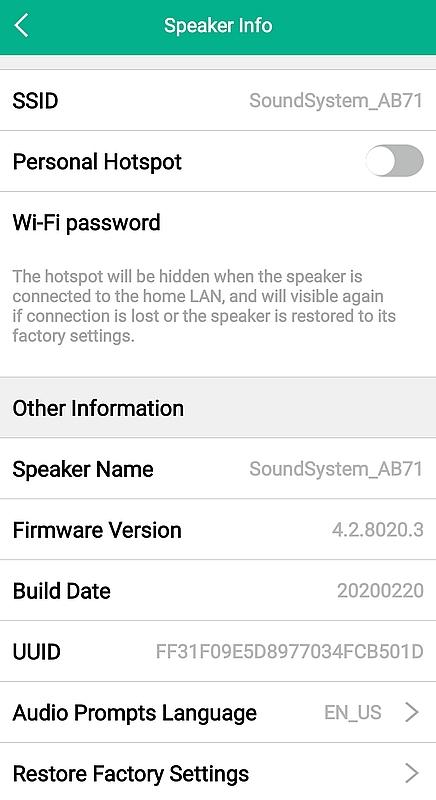

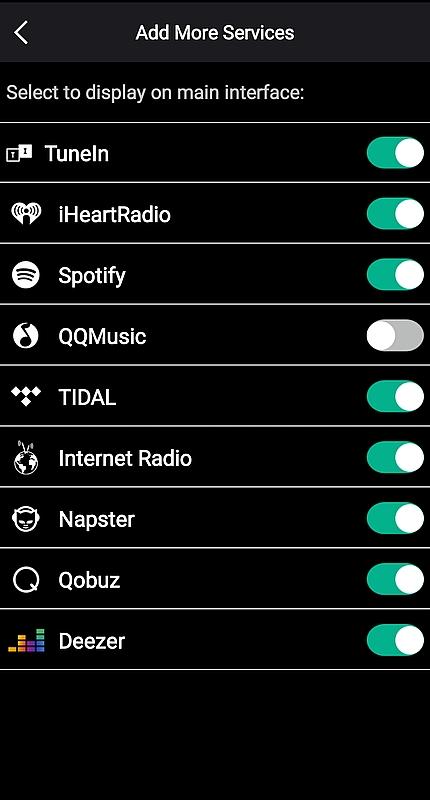

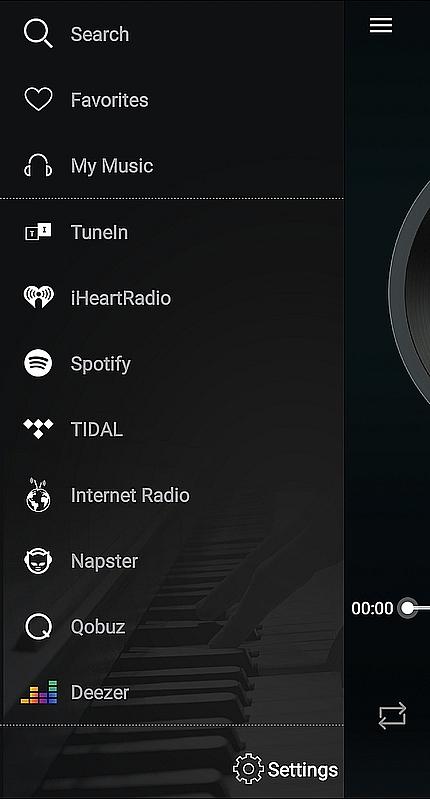

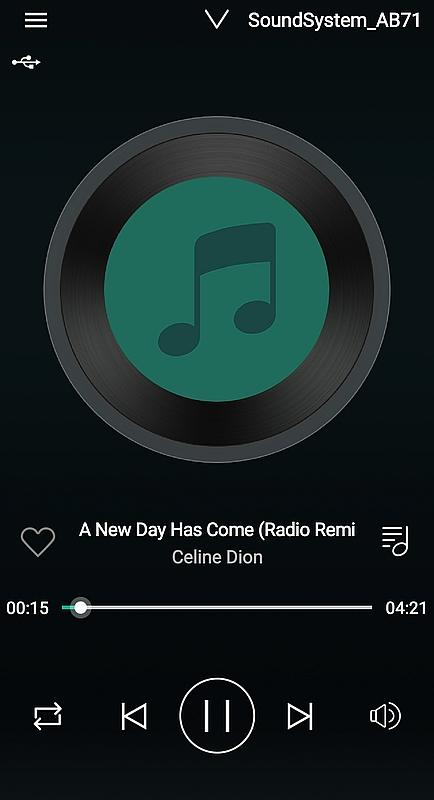

Основное окно, настройки и версия ПО. И главная изюминка платы — стриминговые сервисы.

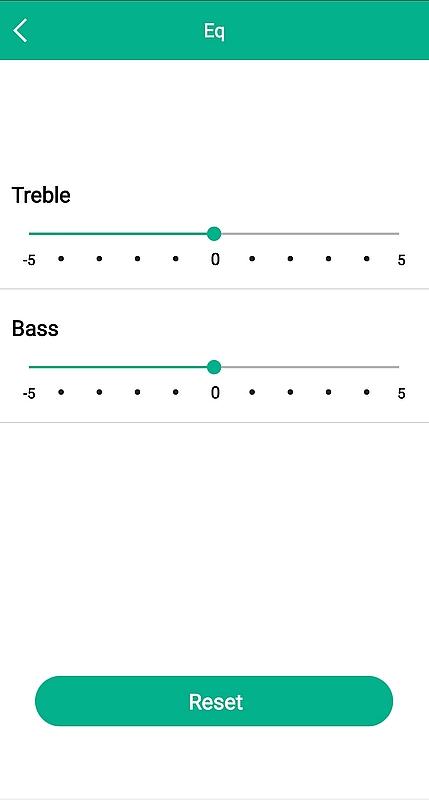

Помимо выбора стерео/моно и регулировки громкости, есть простой эквалайзер. Его собираются расширить в следующей версии ПО.

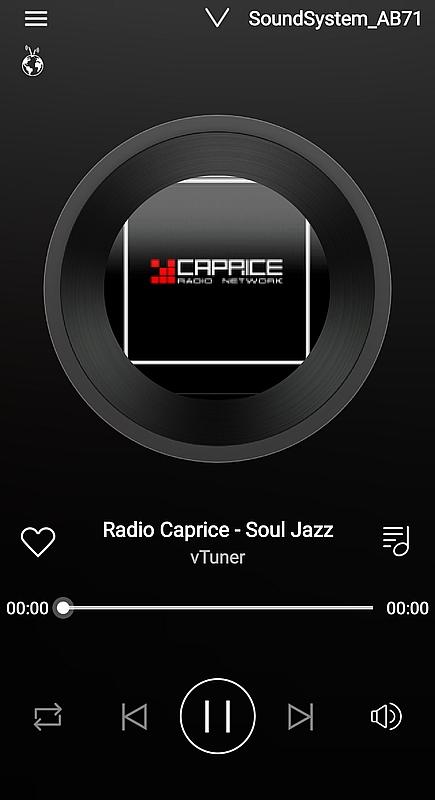

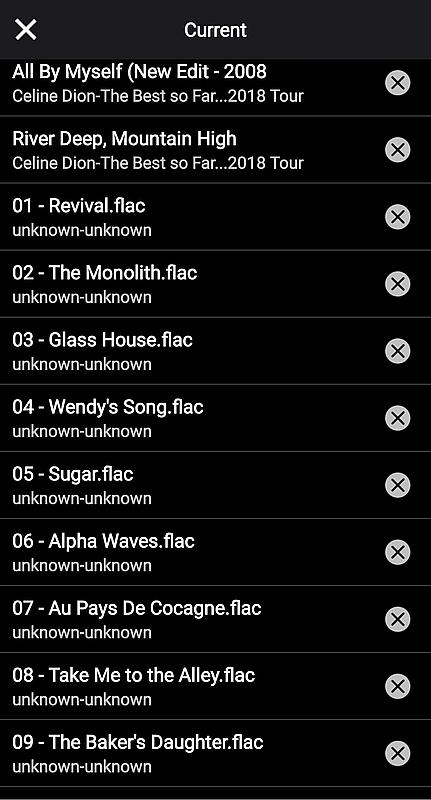

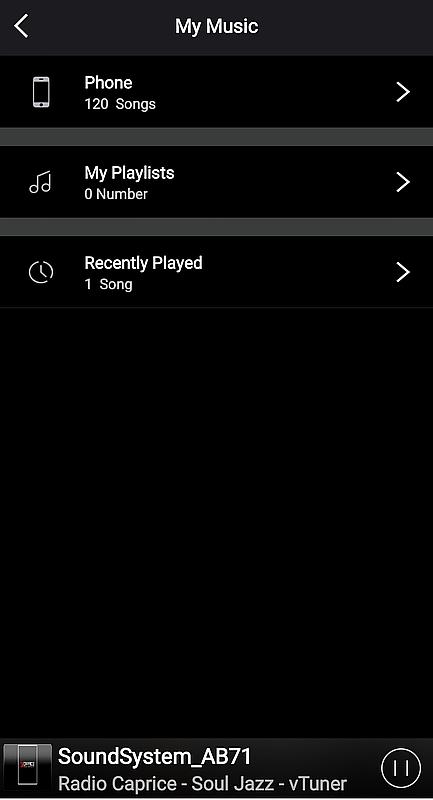

Из приложения можно управлять файлами на носителях (в том числе удаление). Выбор интернет радио — просто огромный, найдется станция на любой музыкальный вкус.

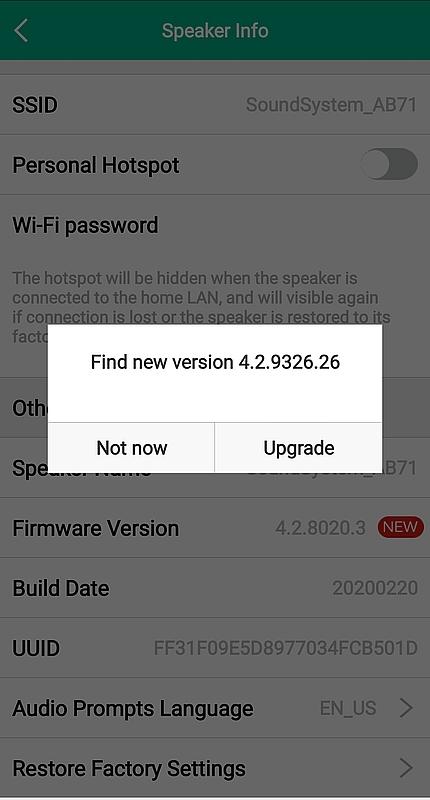

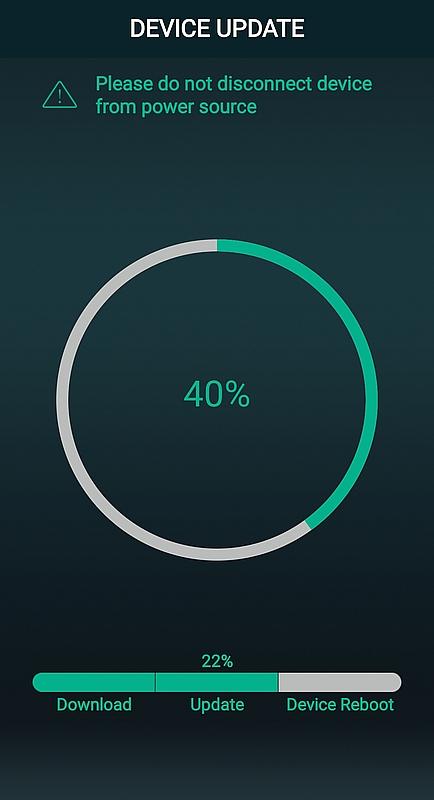

Есть возможность даже обновлять прошивку платы «по воздуху».

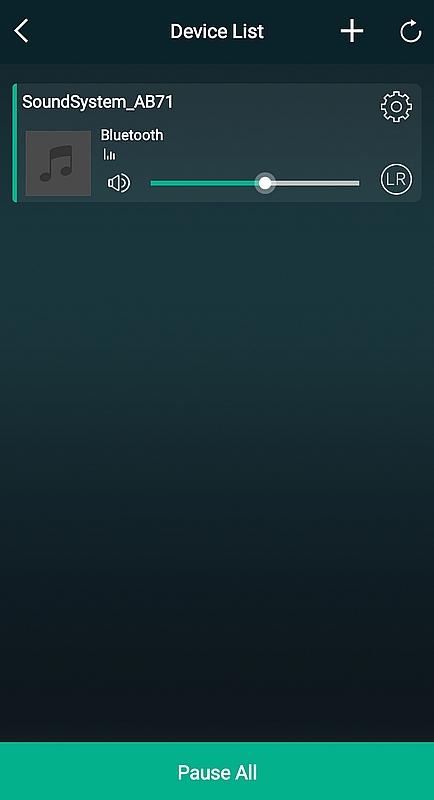

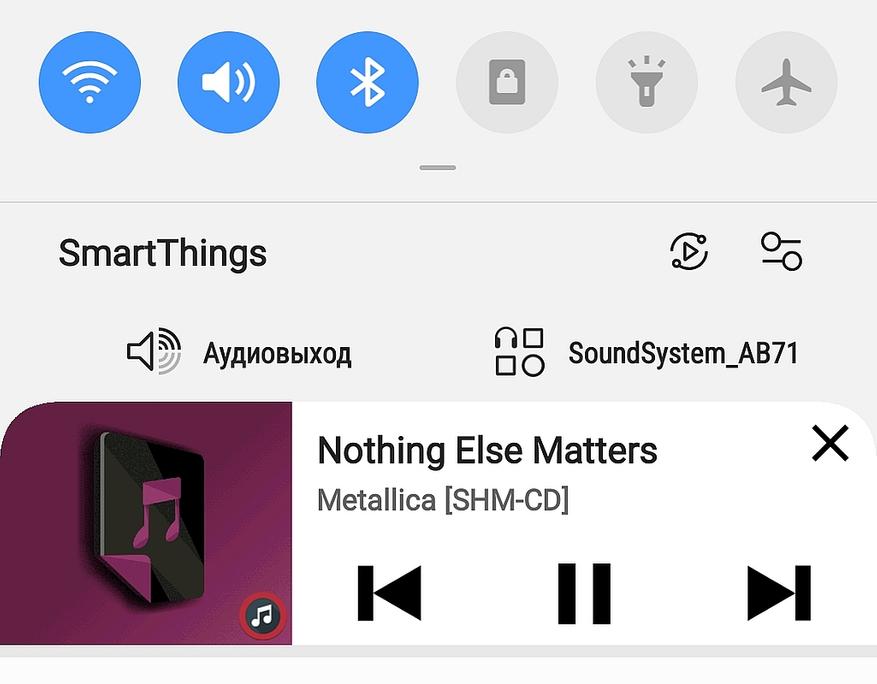

Подключение к плате по Bluetooth 5.0

Заключение

Плата Arylic Up2stream AMP2.0 V3 получилось очень функциональной. Находка для современного музыкального DIY проекта.

Из плюсов:

  • Стриминговые сервисы
  • Плейлисты: смартфон, NAS, DLNA и прочие
  • Многовариантное подключение к сети
  • Поддержка музыкального контента по usb с параметрами 192khz/24bits

Минусы:

  • Небольшая мощность
  • Нужно самому делать корпус

Спасибо за внимание. Удачных покупок!
