Блеф создателей Philips CD100: как 14-битный плеер переиграл 16-битный флагман Sony

В 1980 году голландские инженеры Philips оказались перед угрозой грандиозного позора. До утверждения и старта продаж первого в мире компакт-диска оставалось совсем немного времени, а их собственный звуковой микрочип выдавал всего 14 бит вместо официально продавленного японцами мирового стандарта в 16. Японские соперники из Sony потирали руки: их будущий проигрыватель CDP-101 нёс на борту полноценную 16-битную микросхему и должен был раздавить европейских коллег в глазах аудиофилов всего мира. Голландцы, впрочем, придумали дерзкий трюк. Он навсегда изменил принципы обработки цифрового звука.

Философия была простая до наглости: рискнуть и выпустить серийный CD100 с заведомо «недостаточной» разрядностью, замаскировав отставание математикой. Вместо оглушительного провала случилось необъяснимое — аппарат с «урезанным» чипом заиграл теплее, объёмнее и естественнее бескомпромиссного японского флагмана. Как именно математическая хитрость обыграла грубую силу микроэлектроники — разберёмся, заглянув под тяжёлый металлический корпус первенца цифровой эры.

Сговор гигантов и кремниевый цейтнот

В конце семидесятых две крупнейшие корпорации объединили усилия ради единого стандарта оптического диска. Philips разработал оптическую систему считывания и лазерную головку на балансирном подвесе, Sony — алгоритмы кодирования и коррекцию ошибок. Голландцы поначалу настаивали на 14 битах: их замеры показывали, что динамический диапазон порядка 84 децибел уже превосходит любую пластинку или студийную плёнку. Японцы уперлись и продавили 16 бит и частоту 44,1 кГц — эти цифры и легли в легендарную отраслевую спецификацию «Красная книга».

Для инженеров из Эйндховена это решение обернулось техническим нокдауном. У фабрики в Неймегене уже была готова к выпуску микросхема TDA1540 — великолепная по характеристикам, но строго 14-битная. Новый 16-битный кристалл пришлось бы разрабатывать и отлаживать не меньше двух лет, а японцы готовили свой плеер к прилавкам уже к концу 1982 года. Времени не было совсем.

Перенос или отмена релиза означали для голландцев потерю рынка целиком и капитуляцию перед Токио без единого выстрела. Тогда инженеры предложили идею на грани безумия: не переделывать чип с нуля, а заставить существующую 14-битную матрицу дорисовывать недостающие биты — метод, который позже назовут передискретизацией, или оверсемплингом.

Математика против грубой силы

Чтобы прочитать 16-битный диск на 14-битном преобразователе с минимальными слышимыми потерями, инженеры поставили перед ЦАП отдельный цифровой фильтр SAA7030. Он пересчитывал звуковой поток с учетверённой частотой: вместо стандартных 44,1 кГц на преобразователь шёл сигнал 176,4 кГц, с тремя вычисленными промежуточными значениями между каждым реальным отсчётом. Само по себе умножение точек проблему разрядности не решало. Оставался шум квантования: при обычном отсечении двух младших бит он резал бы слух на тихих фрагментах музыки.

Тогда в ход пошёл второй козырь — нойз-шейпинг, управляемое распределение шума. Ошибку вычислений не отбрасывали, а подмешивали обратно в следующий расчёт с обратным знаком. Значительную часть цифрового шума процесс выталкивал далеко вверх, в область высоких и частично неслышимых ультразвуковых частот. Итог: связка фильтра и 14-битного TDA1540 выдала динамический диапазон свыше 90 децибел, практически сравнявшись по слышимому соотношению сигнал/шум с реальными 16-битными схемами.

Пока голландцы колдовали с программной архитектурой, Sony сделала ставку на «железо». В CDP-101 стоял настоящий 16-битный конвертер, но за честность параметров пришлось платить искажениями в другой части тракта, и немалыми. Любое цифровое преобразование рождает паразитные спектральные составляющие на высоких частотах. Чтобы их заглушить, японцы поставили на аналоговом выходе тяжёлые фильтры девятого порядка — ту самую «кирпичную стену». Фильтр резко ослаблял сигнал выше примерно 20 килогерц. Заодно кроил фазу полезного сигнала в верхах. Звук тарелок, меди и струнных выходил сухим, резким, колючим.

В CD100 благодаря четырёхкратному разгону частоты паразитные помехи ушли в ультразвуковую область примерно от 156 килогерц и выше. Чтобы от них избавиться, хватило простого и щадящего фильтра третьего порядка, который вообще не трогал полезный диапазон. Голландцы не поскупились и поставили два отдельных монофонических чипа TDA1540 — по одному на каждый канал. По некоторым данным, японцы же сэкономили: один чип на оба канала с попеременным переключением, из-за чего правый канал отставал от левого на 11 микросекунд и разрушал стереопанораму.

Почему за старыми платами охотятся до сих пор

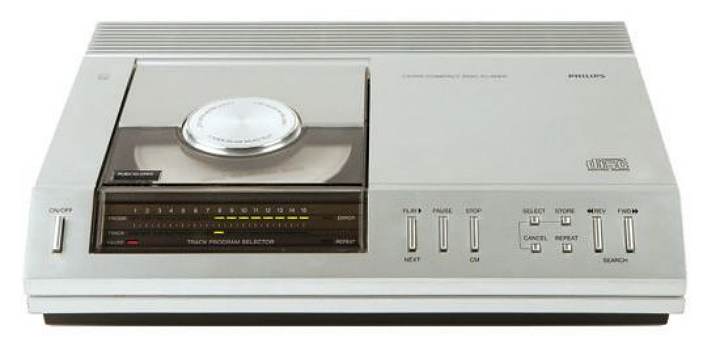

Весной 1983 года компактный CD100 в литом алюминиевом корпусе весом в пять килограммов появился в магазинах по цене около 150 тысяч рублей на современные деньги. Аудиоэксперты застыли в удивлении. Европейский аппарат выдавал живой, плотный, почти аналоговый звук с глубоким басом и шелковистым верхом. А японский оппонент при идеальных паспортных данных утомлял слух уже через полчаса прослушивания.

Компромисс, рождённый в цейтноте и технологическом отставании, в итоге определил развитие цифрового звука на десятилетия вперёд — вот уж действительно вышло по пословице про нет худа без добра. В последующие годы оверсемплинг и нойз-шейпинг стали важным инструментом для многих производителей планеты, включая саму Sony.

Сегодня за хорошо сохранившимися CD100 на вторичном рынке идёт настоящая охота: коллекционеры выкладывают от 80 до 130 тысяч рублей. А керамические TDA1540 знатоки винтажного звука до сих пор выпаивают из старых плат, собирая на их базе кастомные системы — чтобы вернуть то самое бархатное звучание ранней цифровой эпохи.

В этой дуэли победили не сухие цифры в паспорте, а красивая математика и уважение к человеческому слуху. Такой вот парадокс: инженерная смекалка обыграла грубую силу. А вам доводилось сравнивать звучание аппаратуры первых поколений со стерильным звуком современных цифровых источников?
