50 дутых Ватт и удобный пульт: обзор mp3-модуля JQ-D139BT

Продолжаем знакомиться с китайскими звуковыми панельками для DIY аудио проектов. Сегодня рассмотрим и протестируем mp3-модуль JQ-D139BT со встроенным усилителем мощности (сразу можно подключать динамики или колонки). Заявлено целых 50 Вт на канал (проверим), поддержка всех типичных для звуковых модулей типов входного сигнала, возможность приема звонков и подключения проводного микрофона. Есть читаемый дисплей, функция записи на носитель, переход по папкам на карте/флешке, удобная регулировка громкости ручкой на панели, но об одной важной функции тут забыли. Подробнее об этом mp3-модуле ниже.

Технические характеристики

Упаковка и комплект поставки

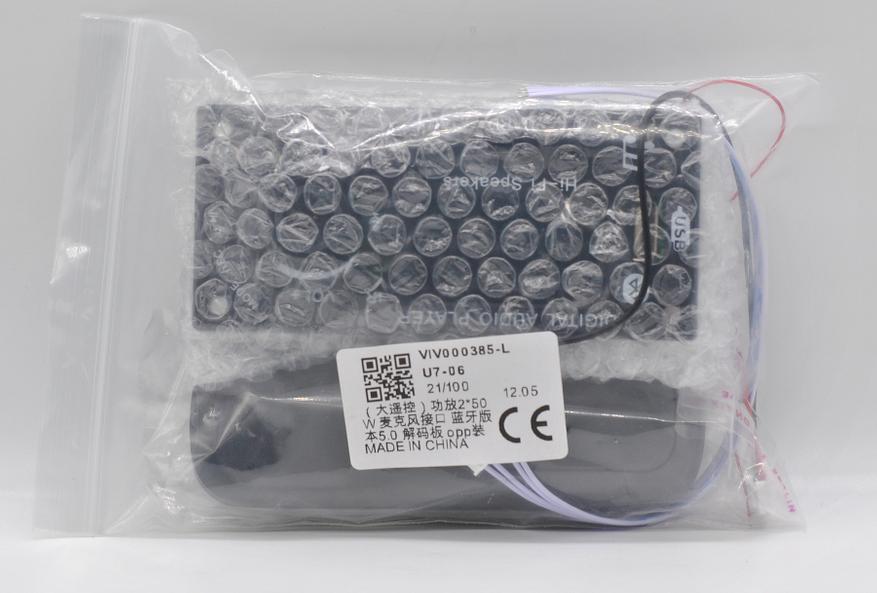

Упаковка так себе по надежности: коробки нет, просто пакет с воздухонаполненной пленкой. Но доехало целым.

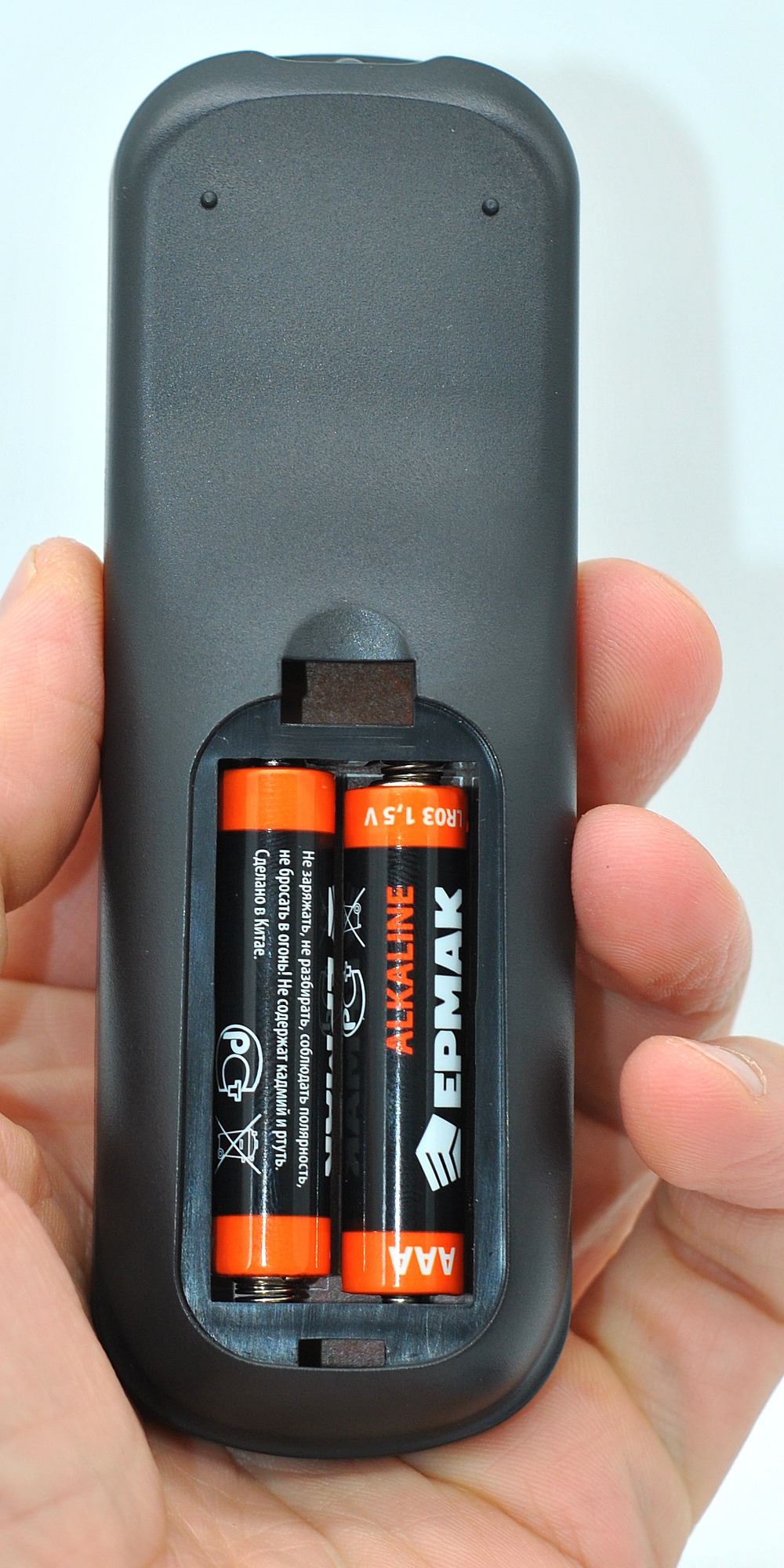

На страничке товара можно выбрать тип пульта ДУ. У меня большой вариант на двух ААА батарейках.

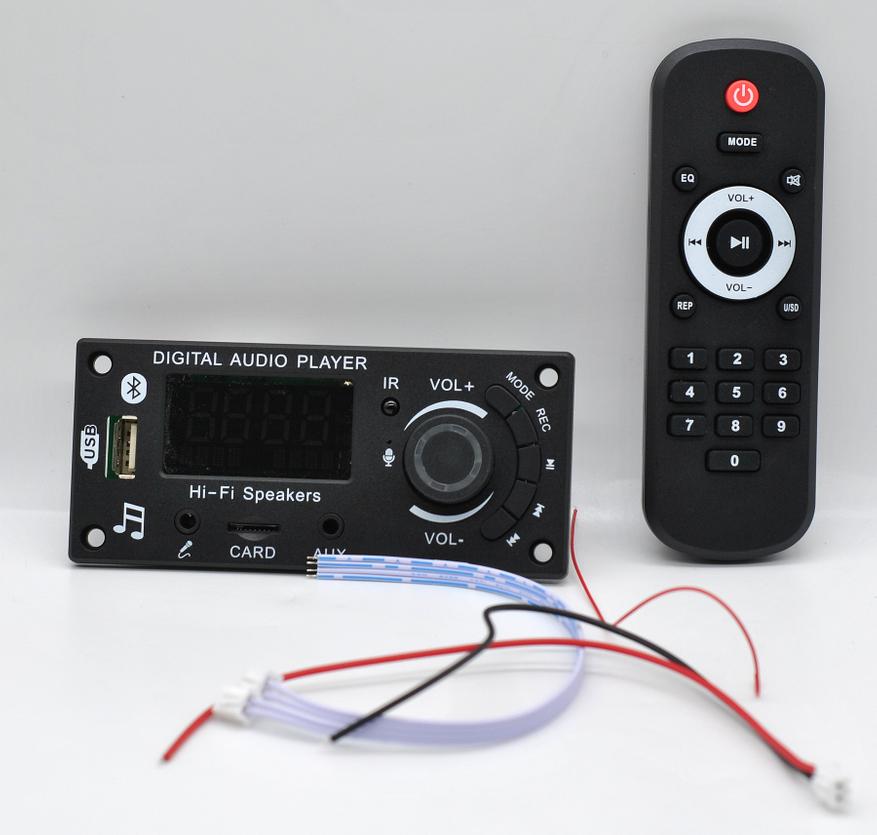

Комплект поставки изделия:

• Сам модуль
• Кабели 25 см (для подачи питания, на динамики и для FM антенны)
• Пульт ДУ (без батареек)

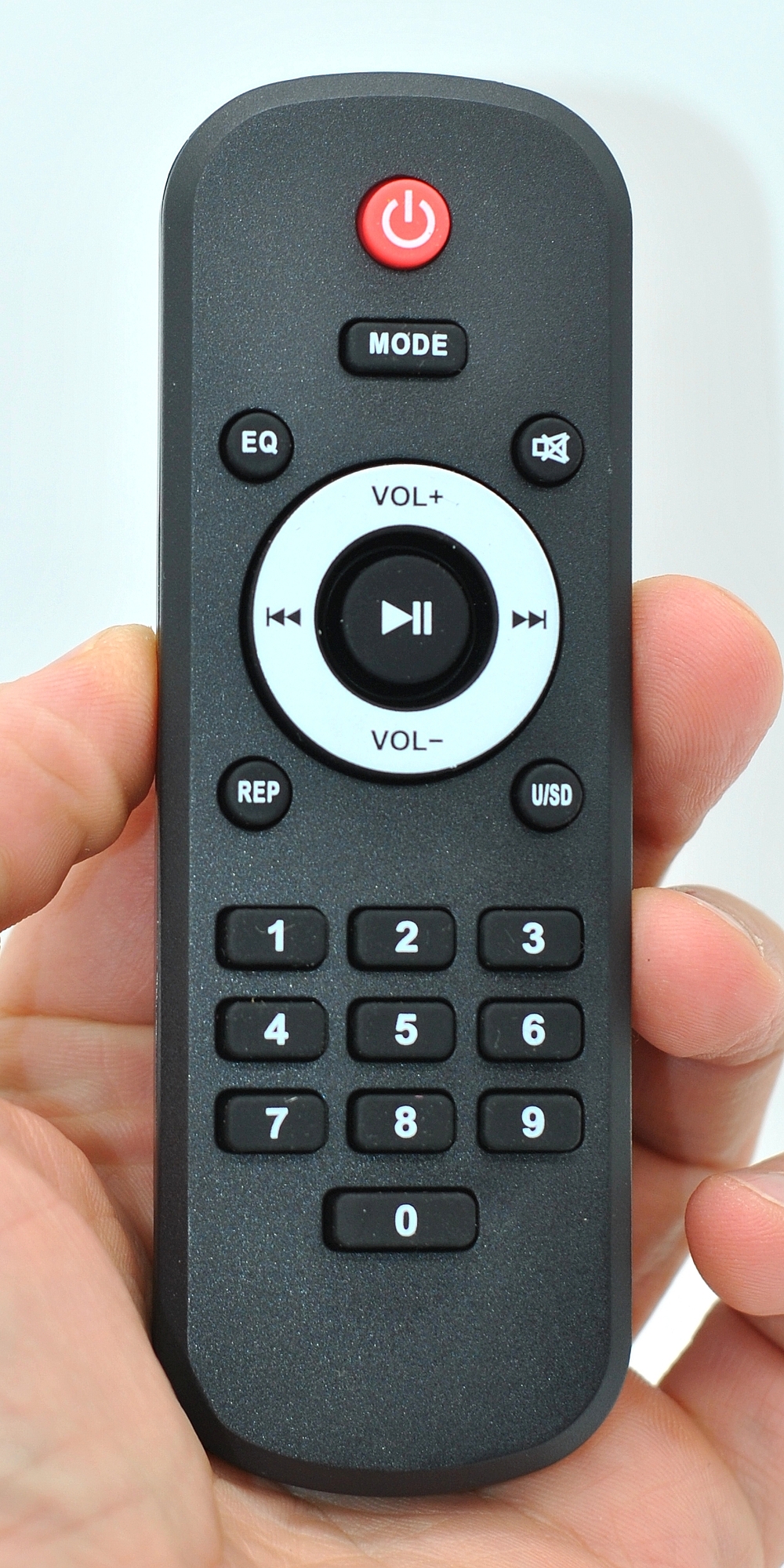

Размеры пульта: 120х40х22 мм.

С пульта доступны настройки эквалайзера, режимы воспроизведения и цифровой ввод номера трека. Громкость удобно на кольце кнопок. Держать в руке удобно.

Внешний вид и подключения

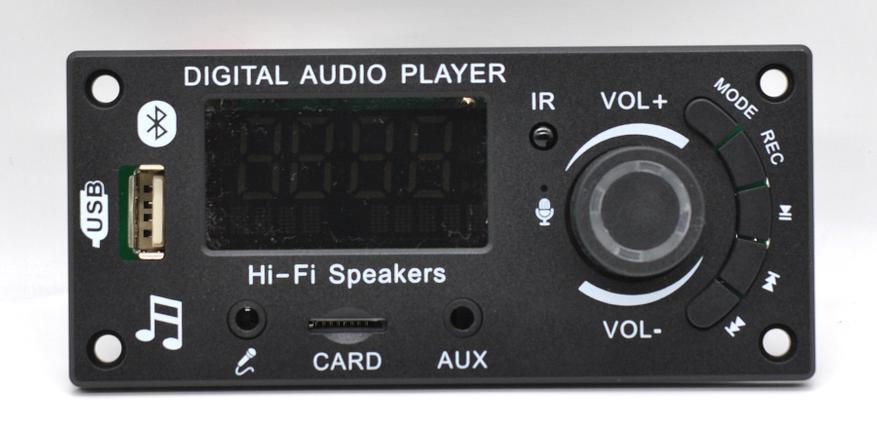

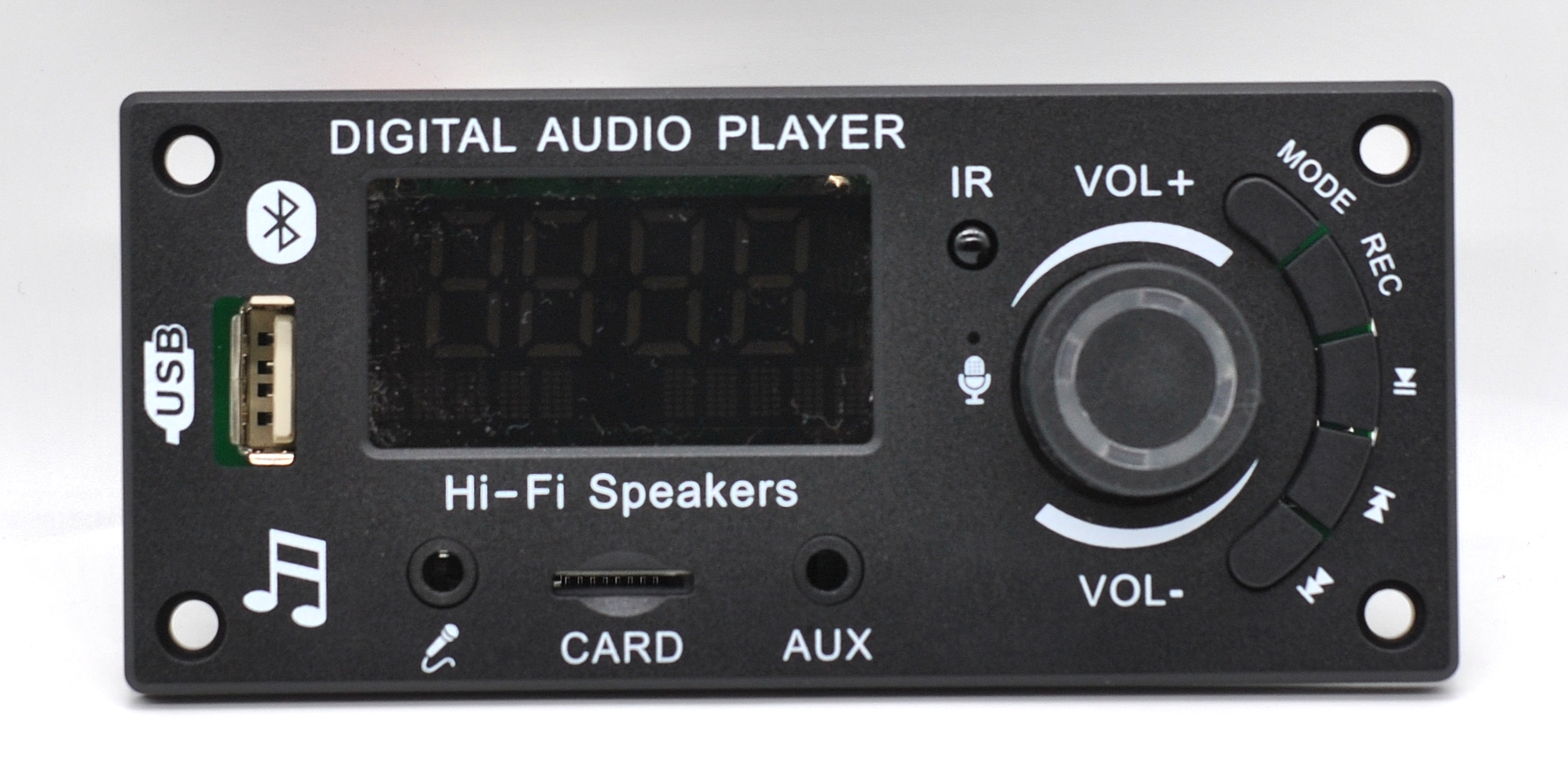

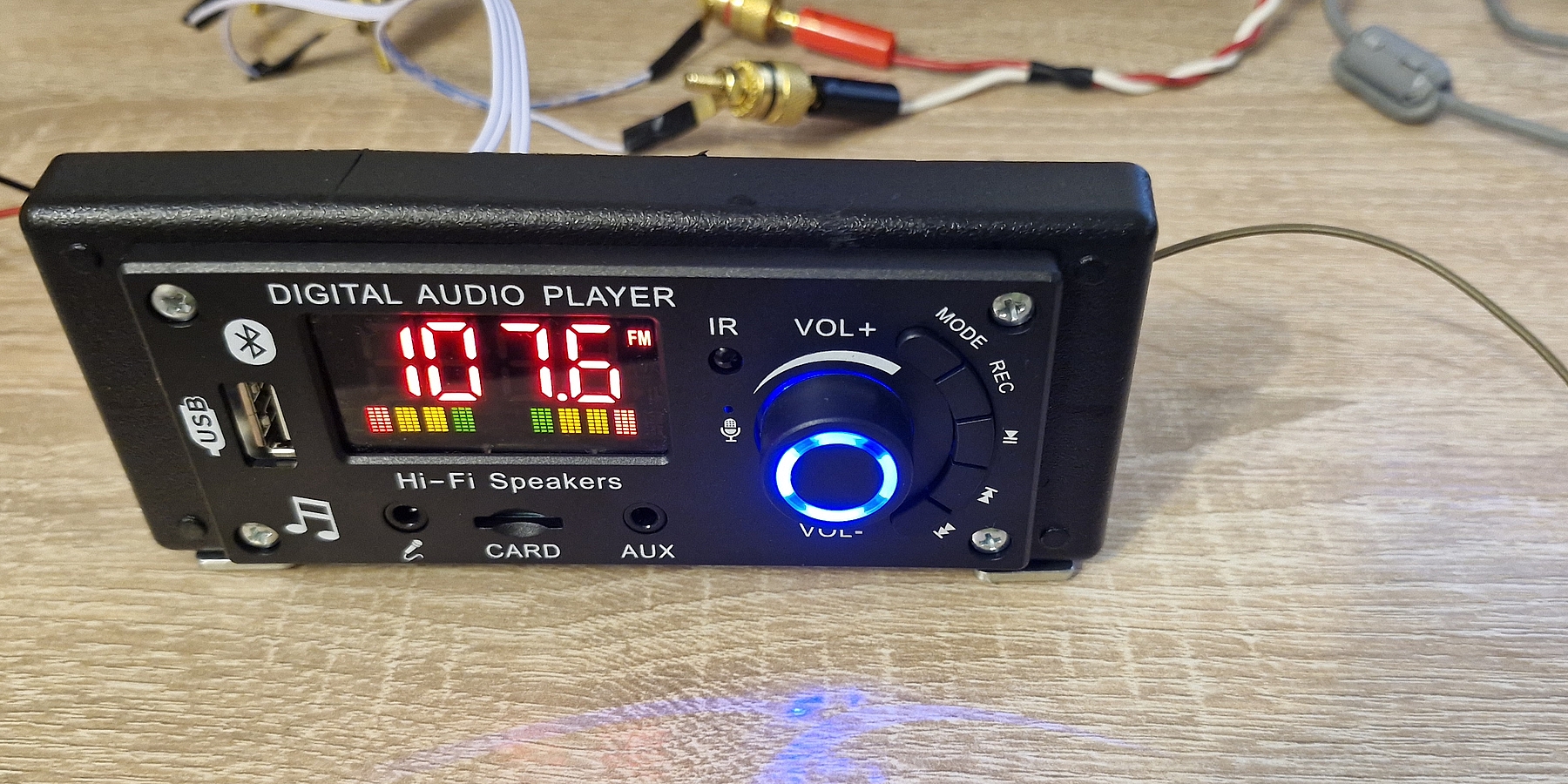

Передняя панель из пластика, крепление на 4 отверстия под М3. Есть «аналоговая» регулировка громкости ручкой с подсветкой (диаметр 20 мм). Рядом с регулировкой кнопки по полукольцу, под дисплеем интерфейсы. Дизайн в целом неплохой, но надписи «Hi-Fi» явно лишние.

ИК приемник пульта чуть вынесен, что расширяет зону работы пульта. Высота цифр дисплея 12 мм. Под шифрами подобие динамического индикатора уровня сигнала.

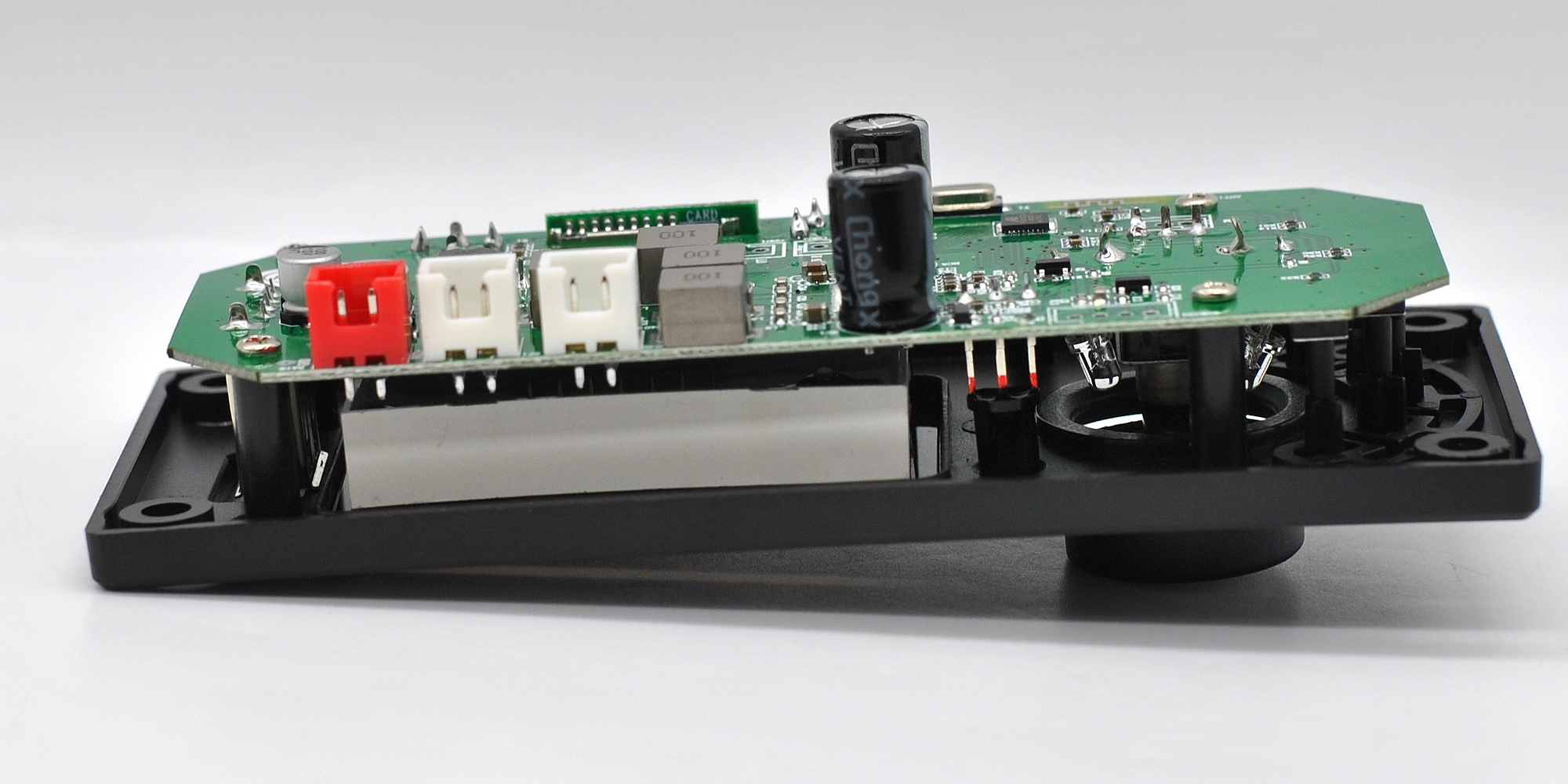

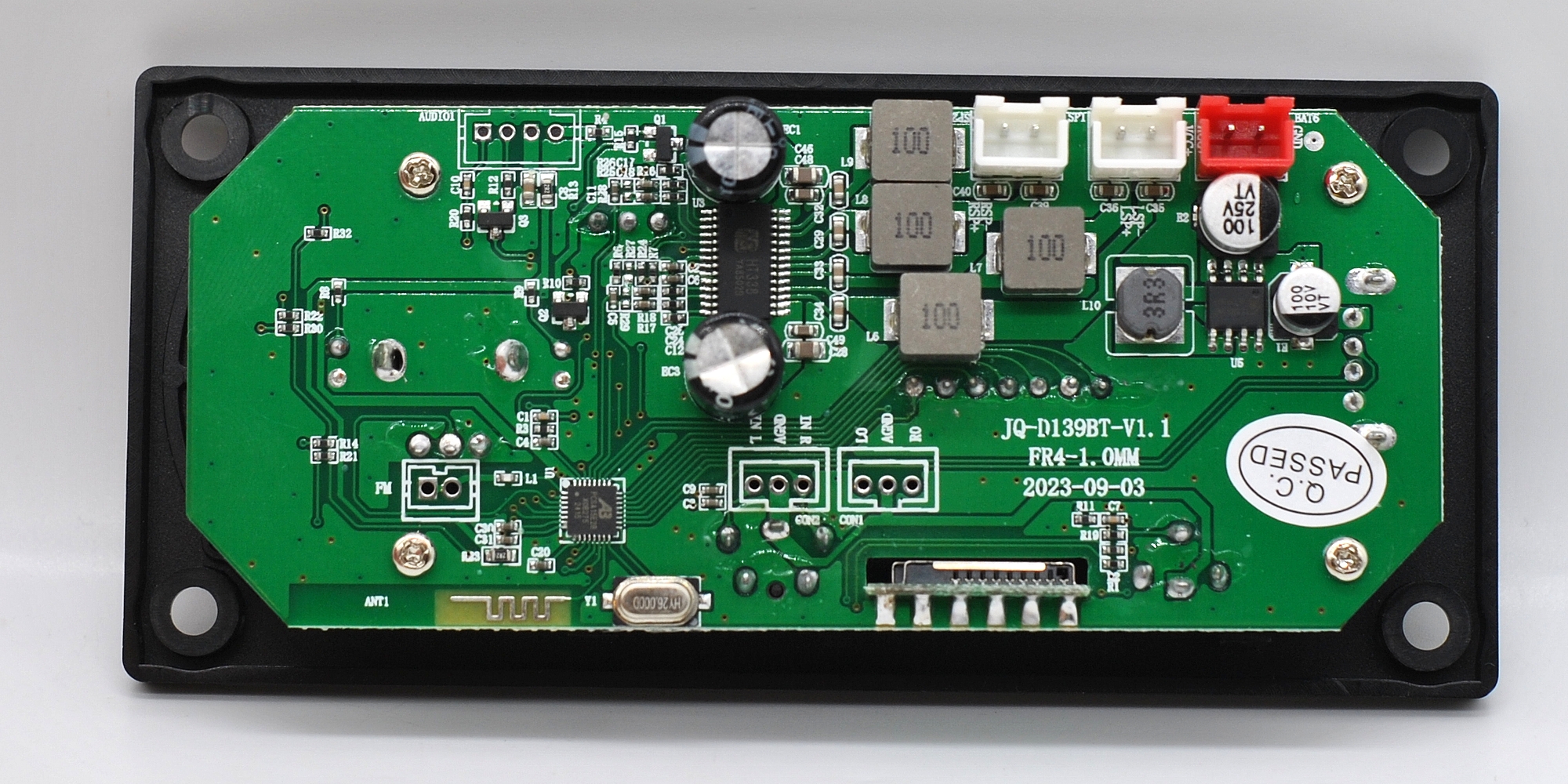

Со стороны платы (монтажная глубина 25 мм):

Аппаратная часть: Bluetooth SoС A3 PCSA15EB2 и усилитель мощности класса D HT338 в корпусе ETSSOP28 без радиатора. Судя по документации на усилитель, мощность тут 2x50 Вт (VDD=24 В, RL=6Ω, THD+N=10%), на первый взгляд все честно.

Подключения на плате:

• Разъем подачи питания
• Выход на динамики (левый и правый) на разъемах
• Место для FM антенны (надо паять кусок кабеля самому)
• Линейный вход сигнала (не распаян)
• Линейный выход сигнала (не распаян)
• 4 пиновый аудио разъем (не распаян и нет информации, и не нужен по сути)

Размеры монтажного отверстия для этого модуля ~104х44 мм с фасками 14х14 мм по всем углам. Это сильно упрощает вырез для установки. В отличие от других модулей, где приходится выпиливать фигурные вырезы. Как пример, для этого модуля с усилителем аж 160 Вт:

Проверка в работе

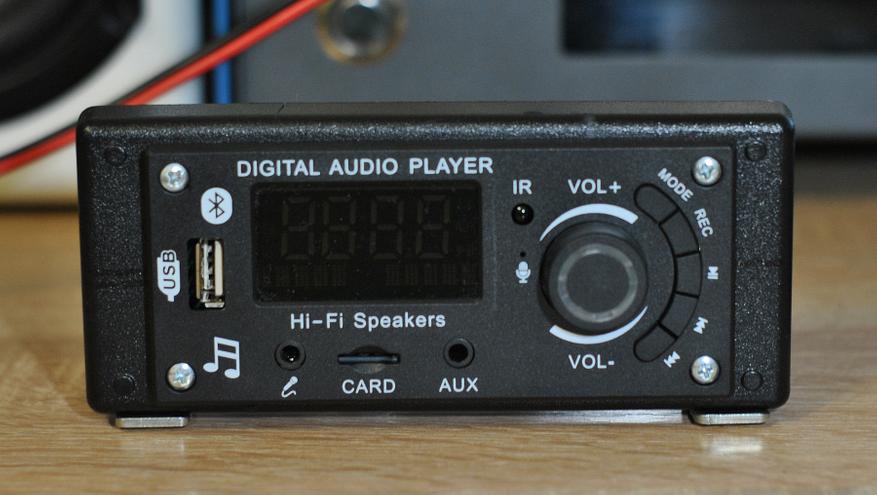

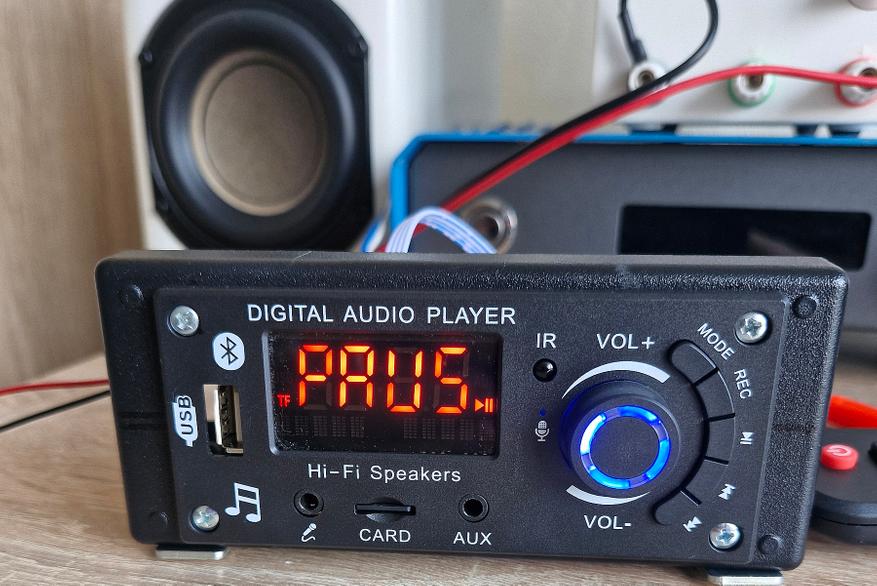

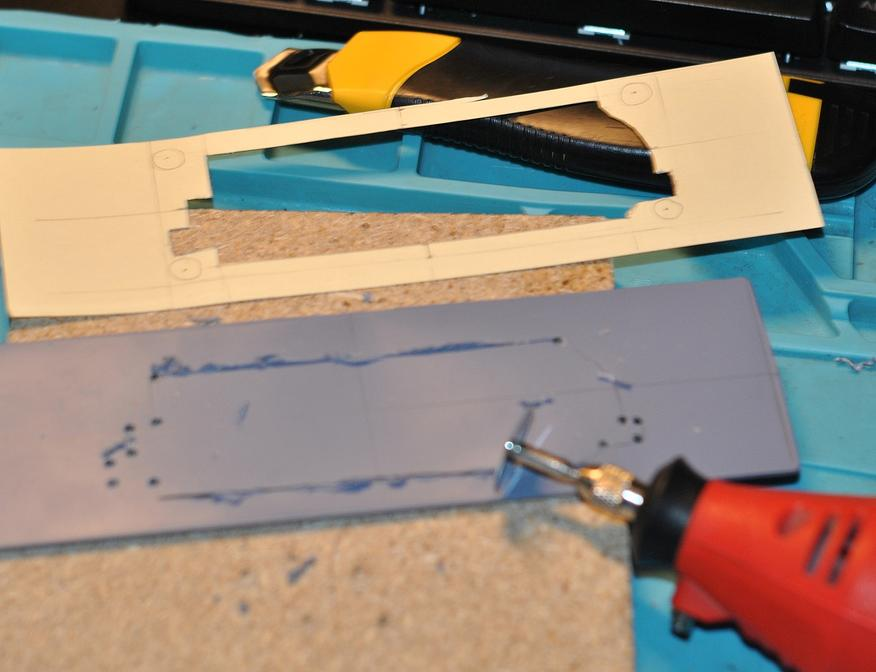

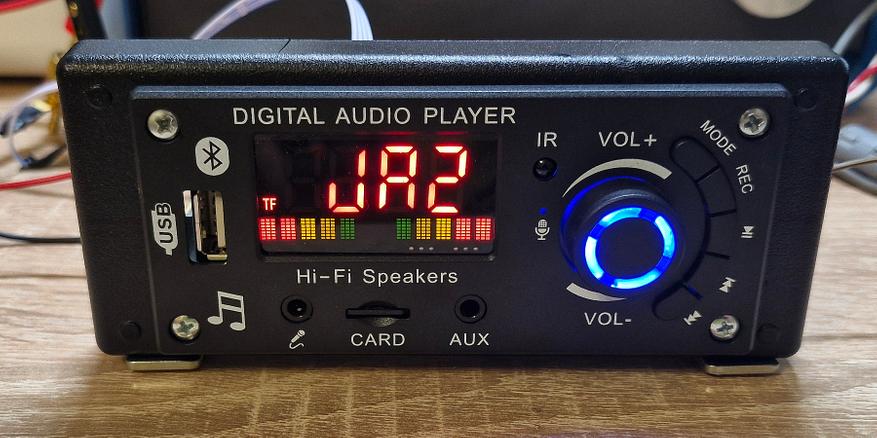

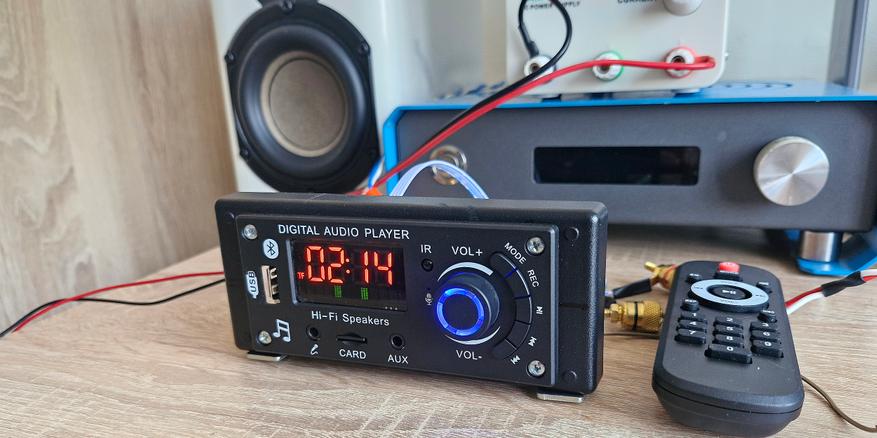

Чтобы было удобнее показать Вам, вставил модуль JQ-D139BT в кусок пластика (вырез делается за 3 минуты) и подключил свою настольную акустику:

Напряжение питания (судя по напряжению электролитических конденсаторов на плате) до 24 В. Работает уже от 5 В. Оптимально по искажениям запитывать от 12-15 В, потребление тока до 0,4 А.

Режимы работы:

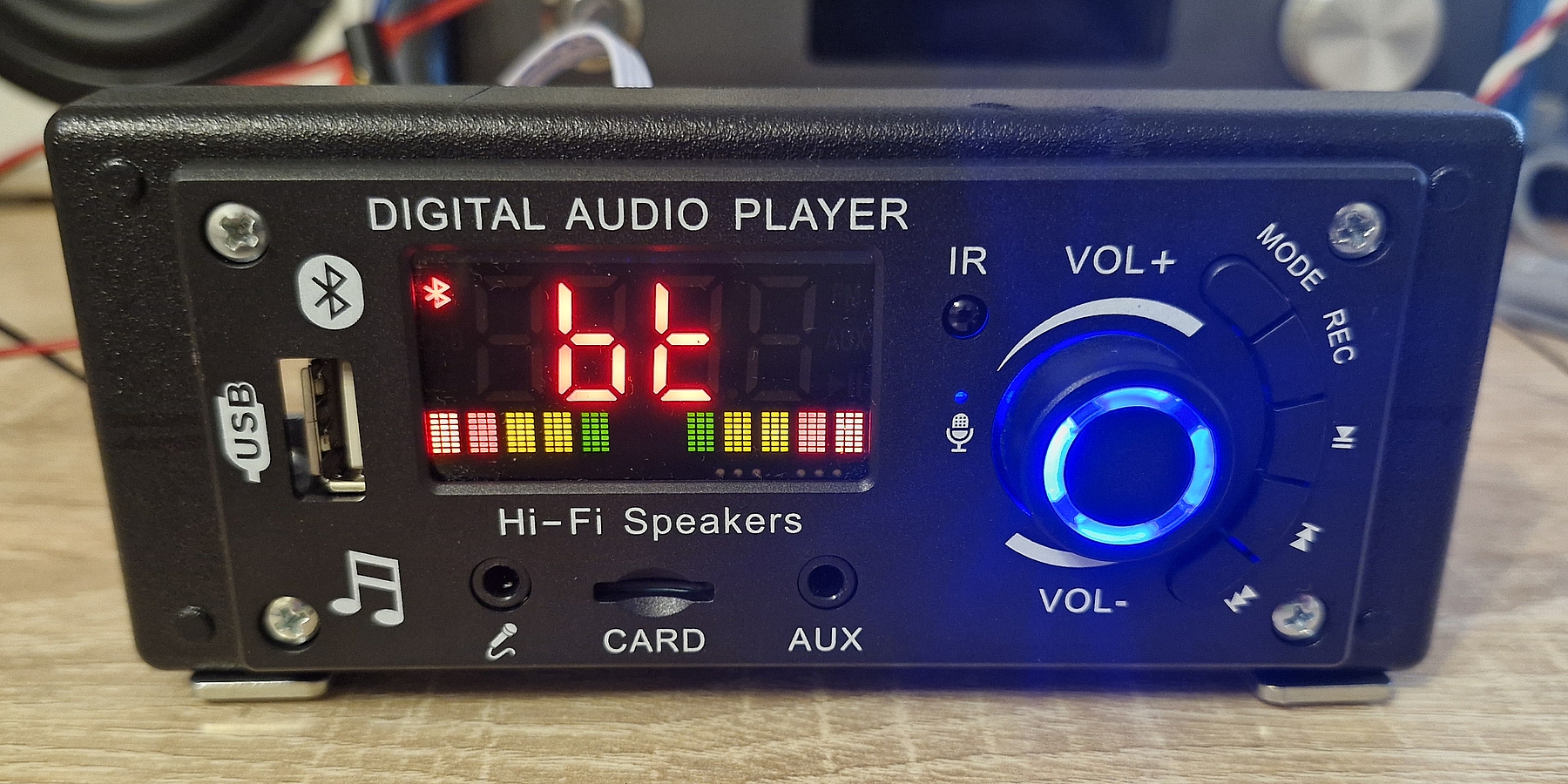

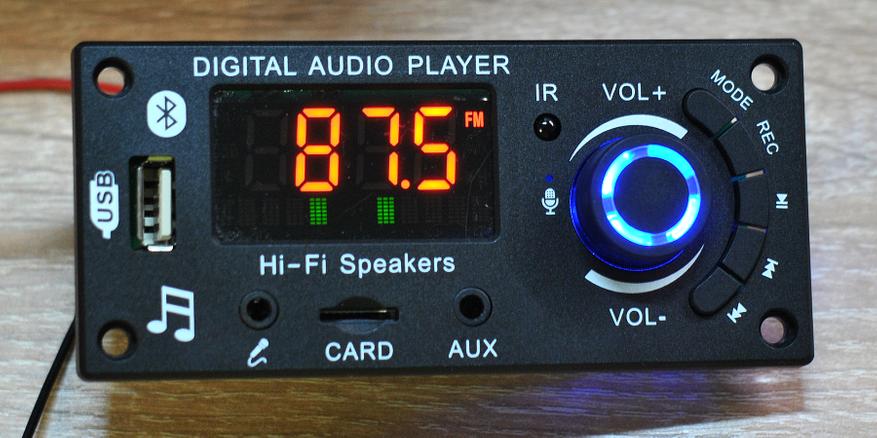

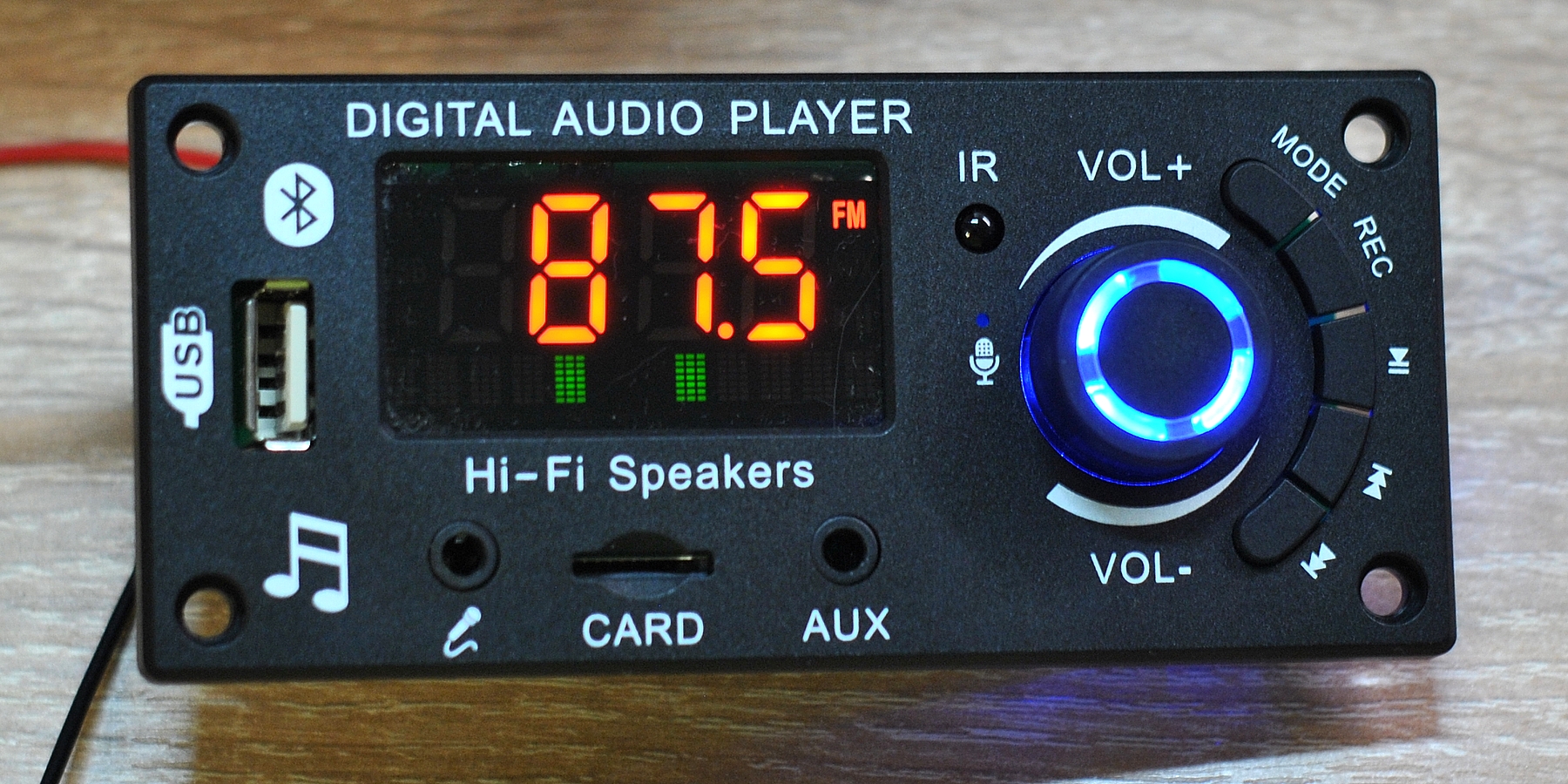

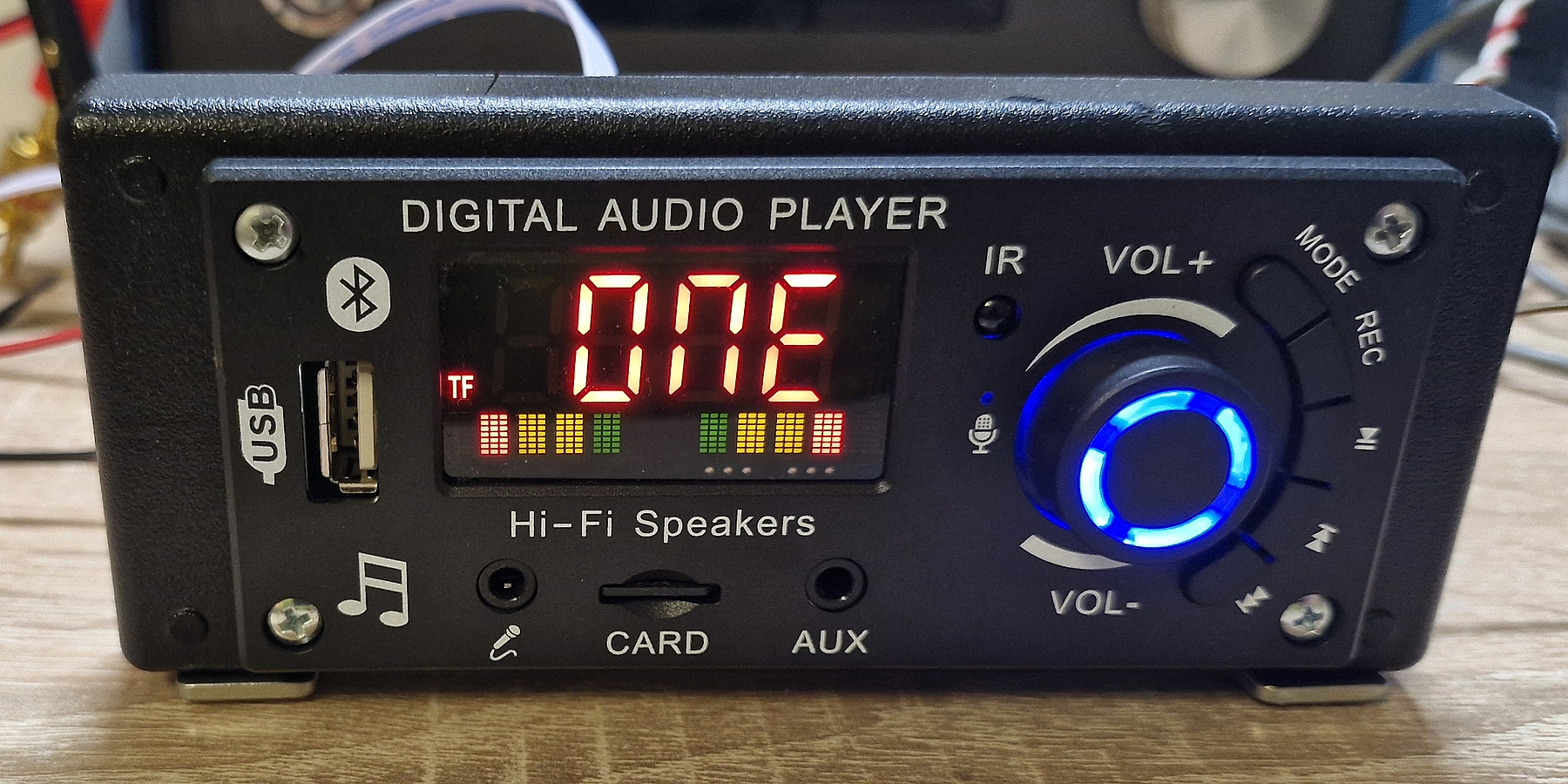

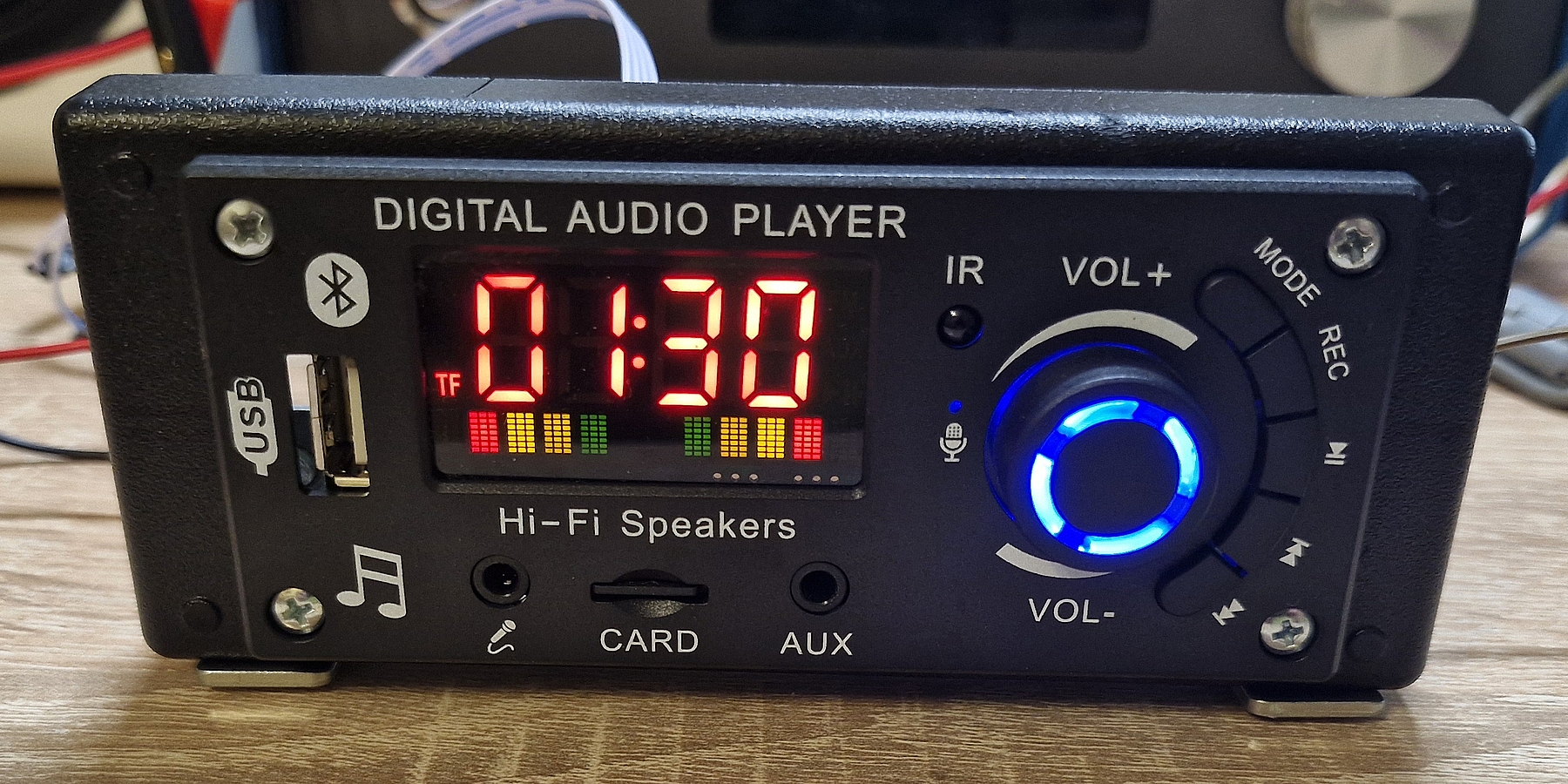

Отмечу основные моменты: Bluetooth по умолчанию, без голосовых оповещений, связь по комнате нормальная, звонки принимать можно (говорить нужно ближе к панели). FM-радио хорошо принимает станции только с длинной антенной (или короткий кабель замкнуть на минус питания). Карты и флешки 64 ГБ читает, хотя в описании указано только 32 ГБ. Формат FLAC проигрывается. Переход по папкам двойным нажатием на перемотку.

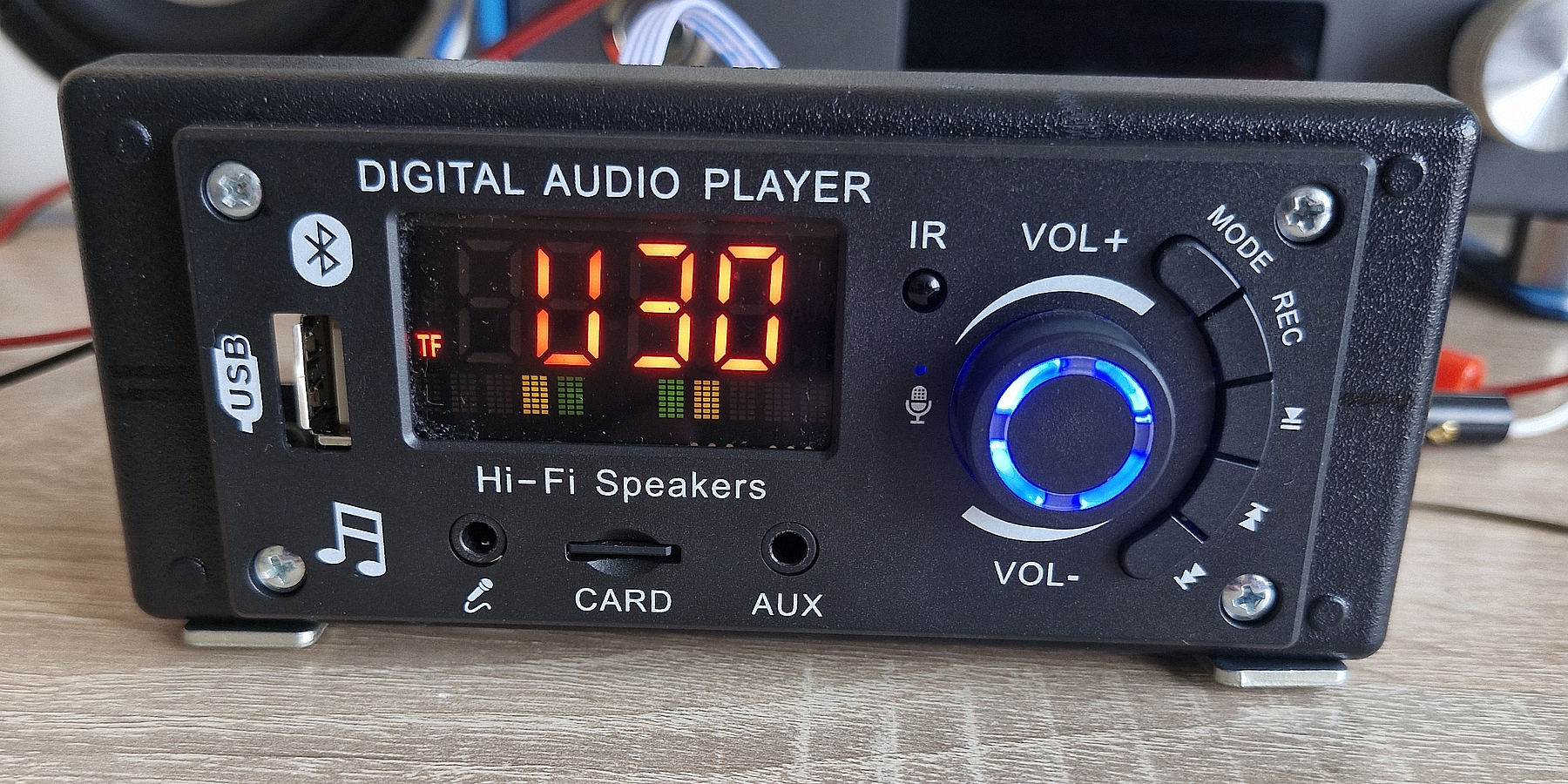

30 уровней громкости. Внешний микрофон будет работать в любом режиме.

Звук выдается более плоский и менее детальный, чем у модулей от TEAMPIE, например, компактного TPM119B.

Еще нюансы работы:

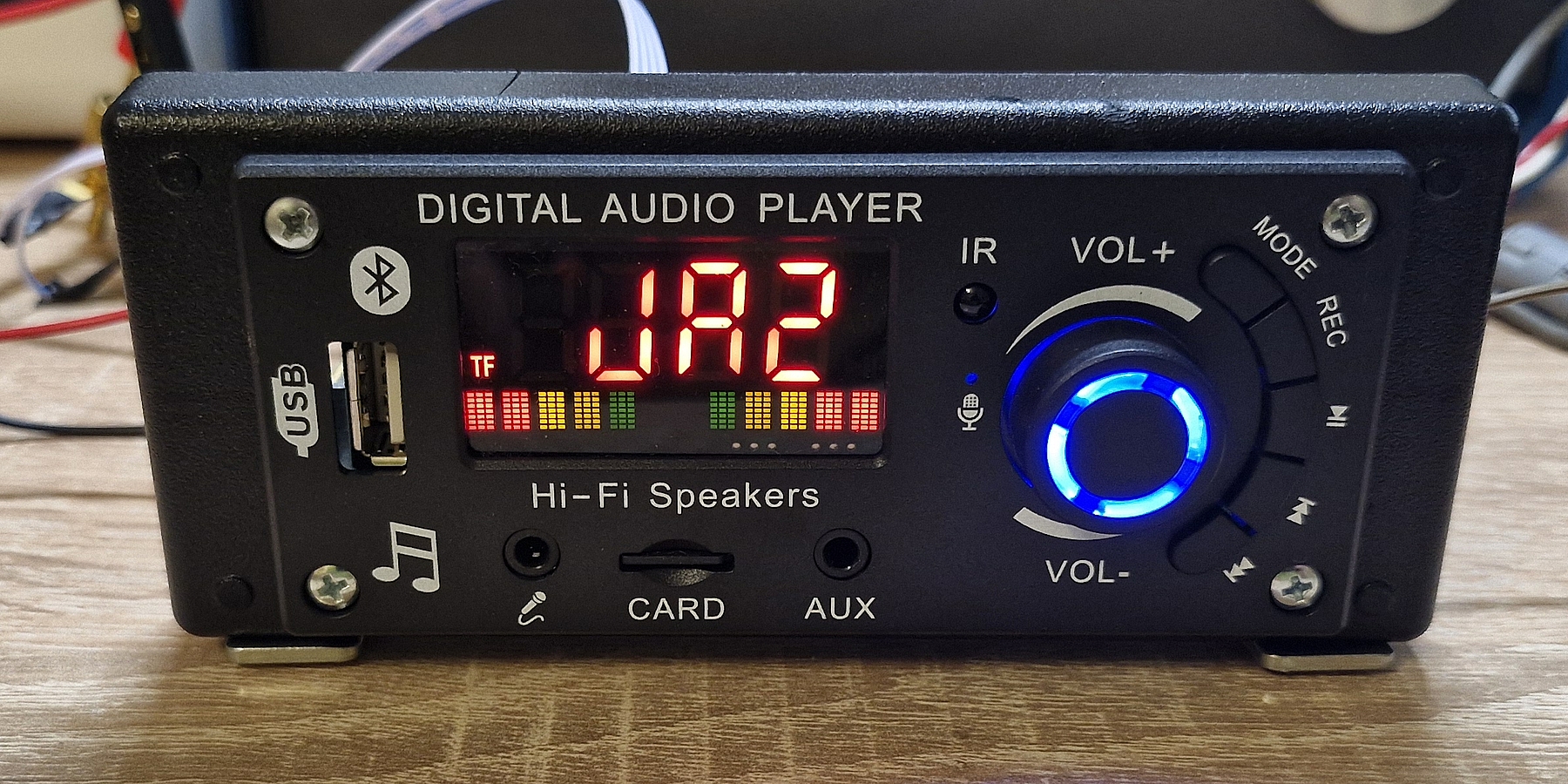

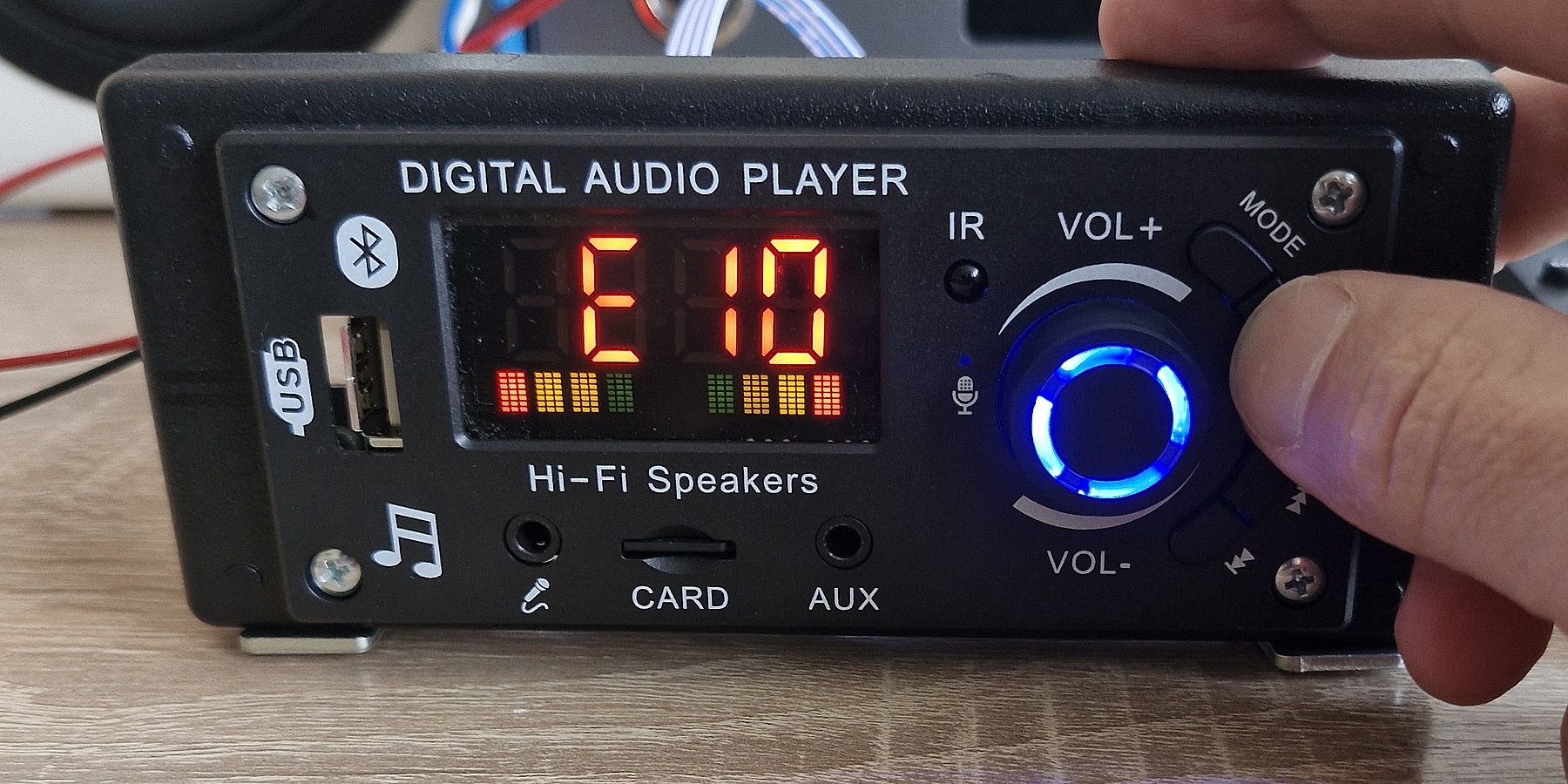

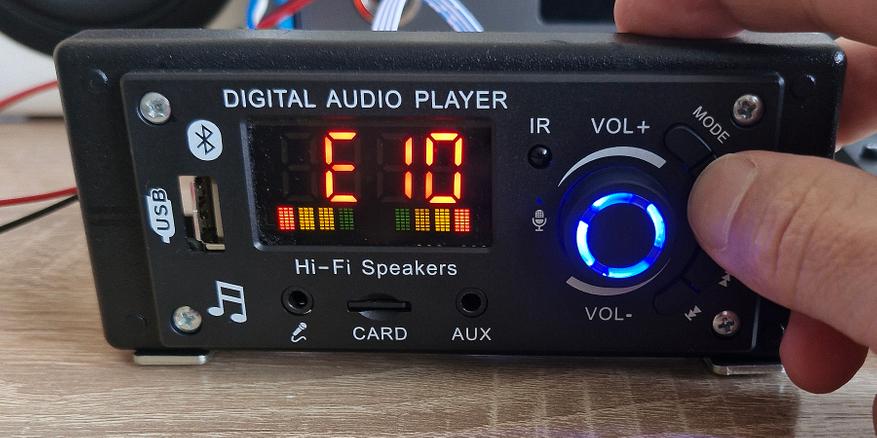

Есть пять настроек эквалайзера, нет воспроизведения с носителей в произвольном порядке (только всё или один трек), запись либо с микрофона (как диктофон), либо с радио (128 Кбит/сек).

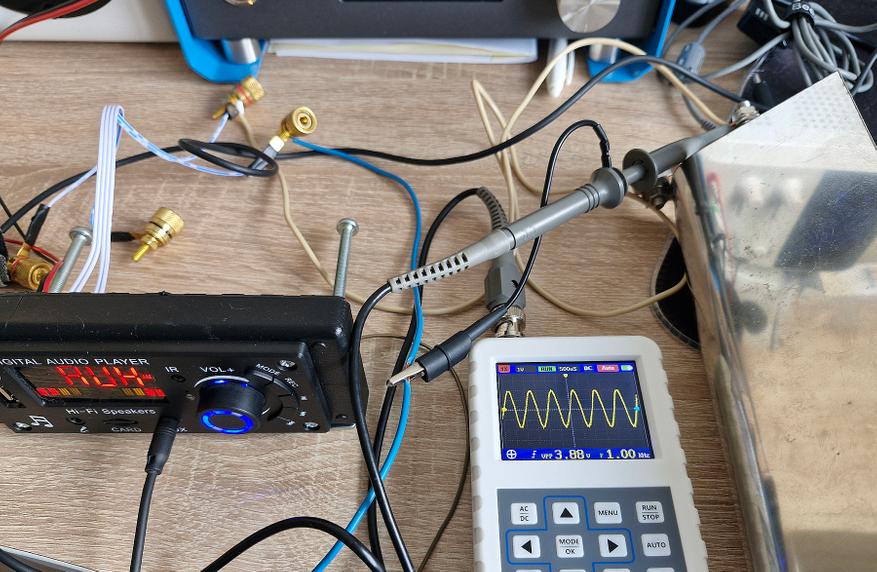

Проверим реальную мощность с минимумом искажений.

У меня своя методика с начальным уровнем сигнала синус 1 кГц Vpp 1 В:

Размах выходного напряжения (без искривления формы сигнала) измеряется на нагрузке сопротивлением 4,5 Ом. Потом по одной формуле получаем мощность и сверяем с потреблением питания.

Получаем: при питании 12 В — мощность 13 Вт на канал, при питании 24 В — 15 Вт. КПД ~88 %. Все что выше со слышимыми искажениями. Не много осталось от заявленных 50 Вт…

Сделать мощный бумбокс или DIY настольный усилитель с ним особо не получится. Хотя если у вас супер чувствительная акустика, но с ней будут слышны огрехи звучания.

Заключение

MP3-модуль JQ-D139BT — оставил неоднозначное впечатление: с одной стороны он недорогой для модуля с усилителем, читает 64 ГБ носители, у него удобная регулировка громкости с панели и читаемый экран. А пульт просто отличный (эргономичный и с широкой зоной действия). Но есть и весомые минусы: нет random воспроизведения, реальная мощность не более 15 Вт и плоский звук. Решать Вам. Я купил еще пару новых интересных моделей для тестов и аудио поделок.

Покупал этот звуковой модуль тут, 100+ отзывов.

Еще варианты MP3-модулей для DIY проектов и модернизации устаревшей или сломанной звуковой техники.

Спасибо за внимание. Удачных покупок!
