Охладит пыл любого накопителя! Обзор USB-кейса Fanxiang MD85 для М.2 SSD NVMe/SATA

Кейсов много не бывает, подумали Fanxiang и выкатили еще один вариант под классический формат 2280. Героем сегодняшнего обзора выступает модель MD85, которая имеет активное охлаждение и позволяет устанавливать NVMe/SATA накопители с максимальной пропускной способностью 10 Гбит/сек.

Заводская упаковка в привычном оформлении для устройств Fanxiang: внешний вид на лицевой части и технические характеристики на обороте.

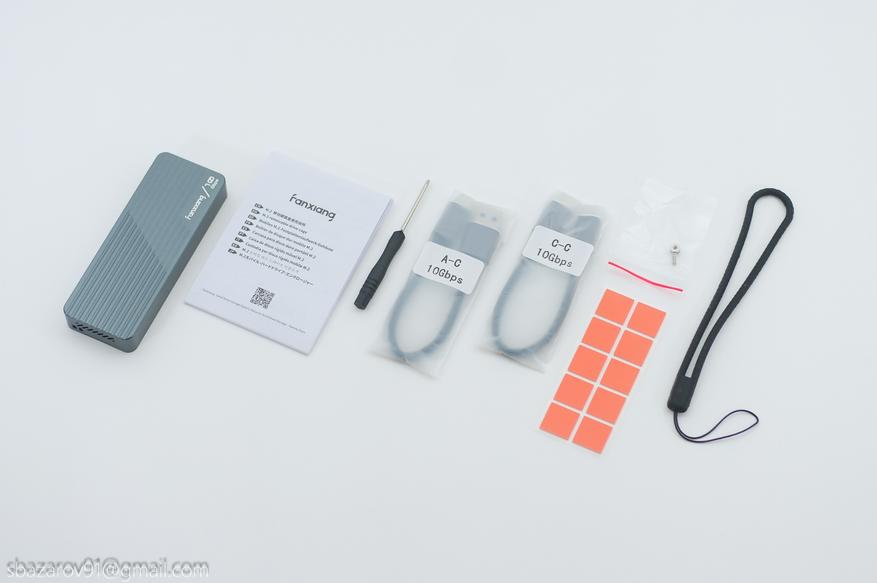

Внутри знакомая по предыдущим кейсам комплектация, состоящая из самого кейса, двух проводов для подключения к ПК/мобильным телефонам, отвертка и запасной винт со стойкой, 10 квадратных термопрокладок и резиновый темляк.

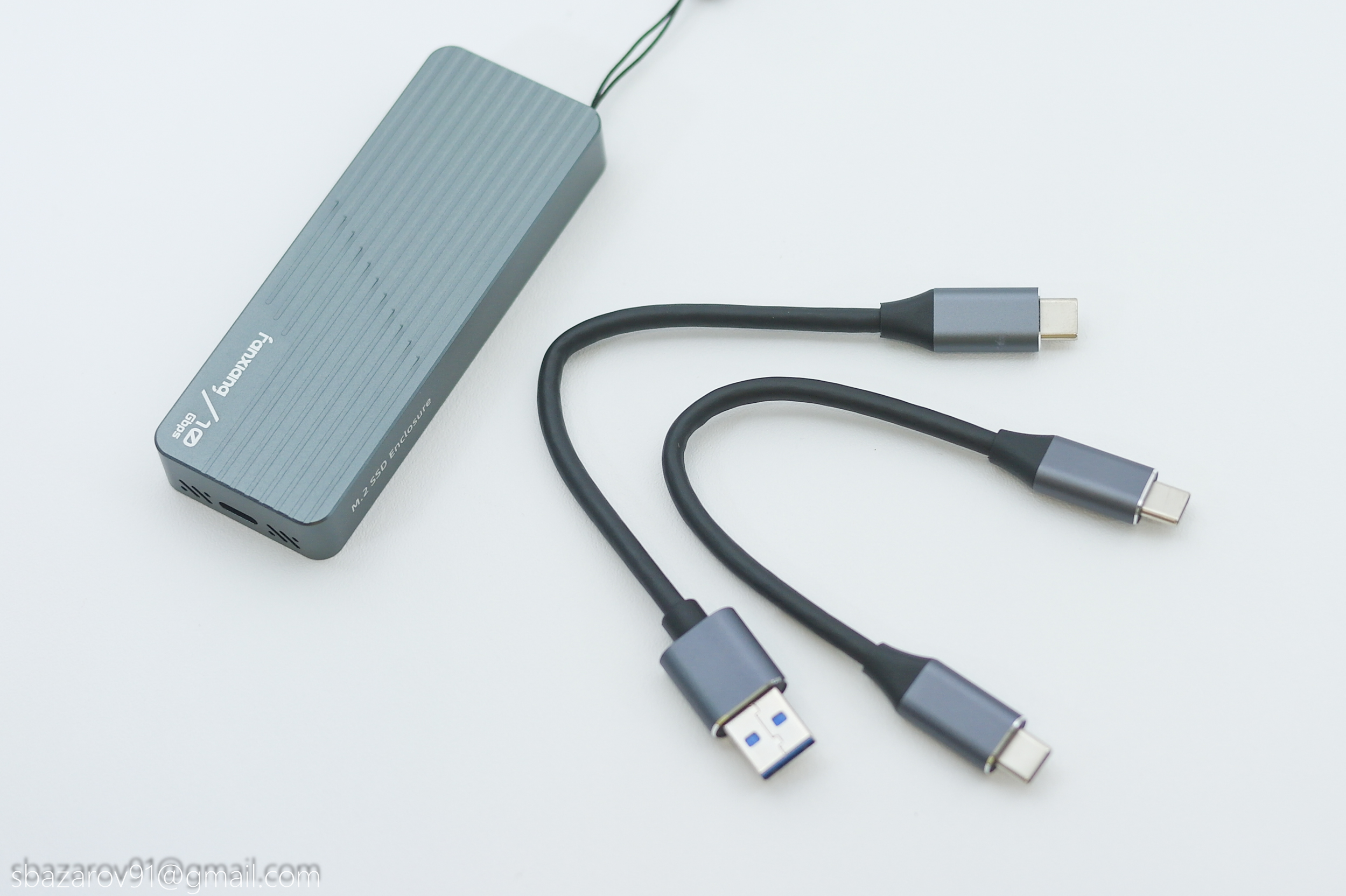

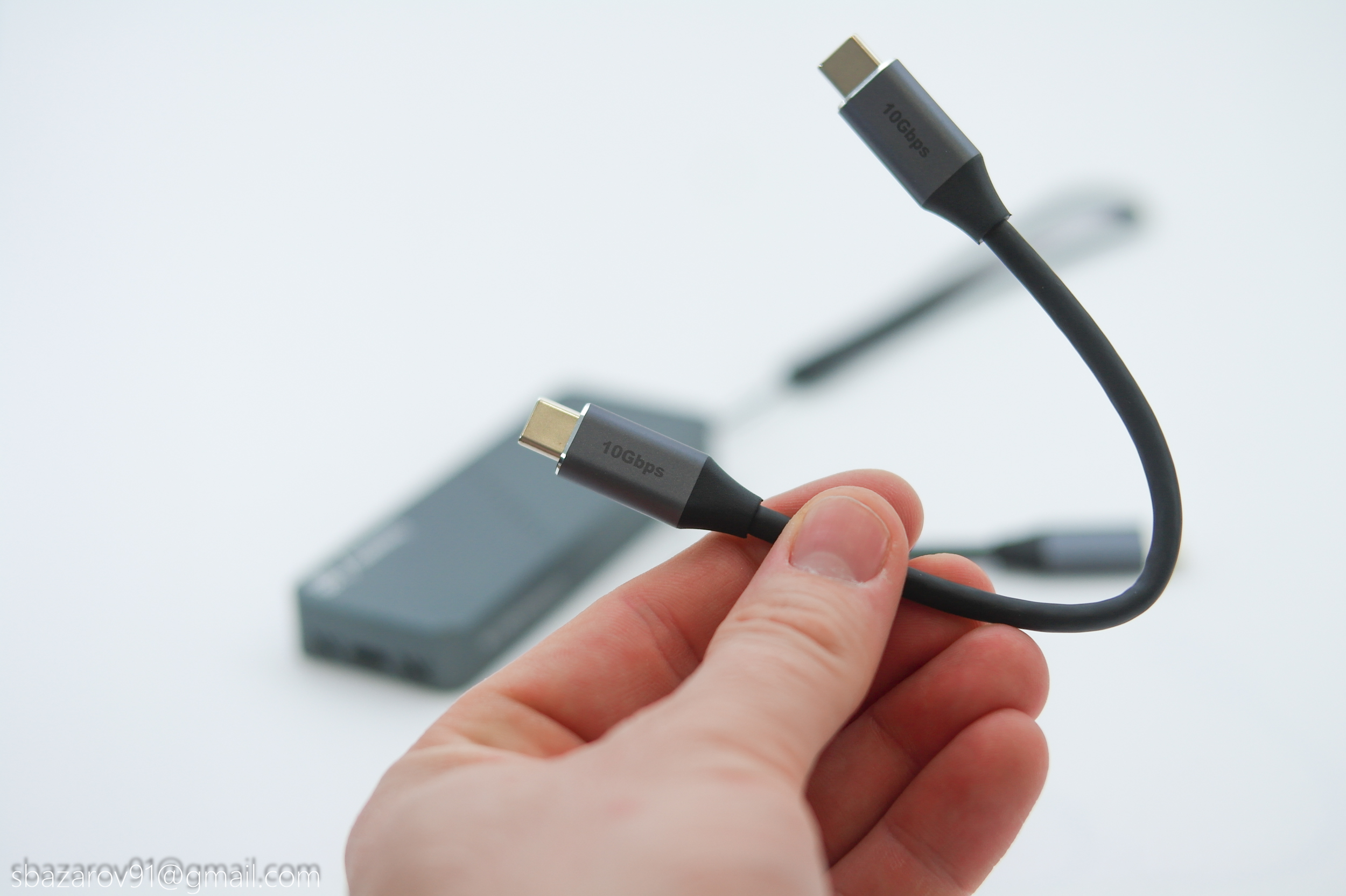

Кабели для подключения имеют длину в 20см и выполнены из резиновой оплетки. Наконечники алюминиевые с указанием пропускной способности.

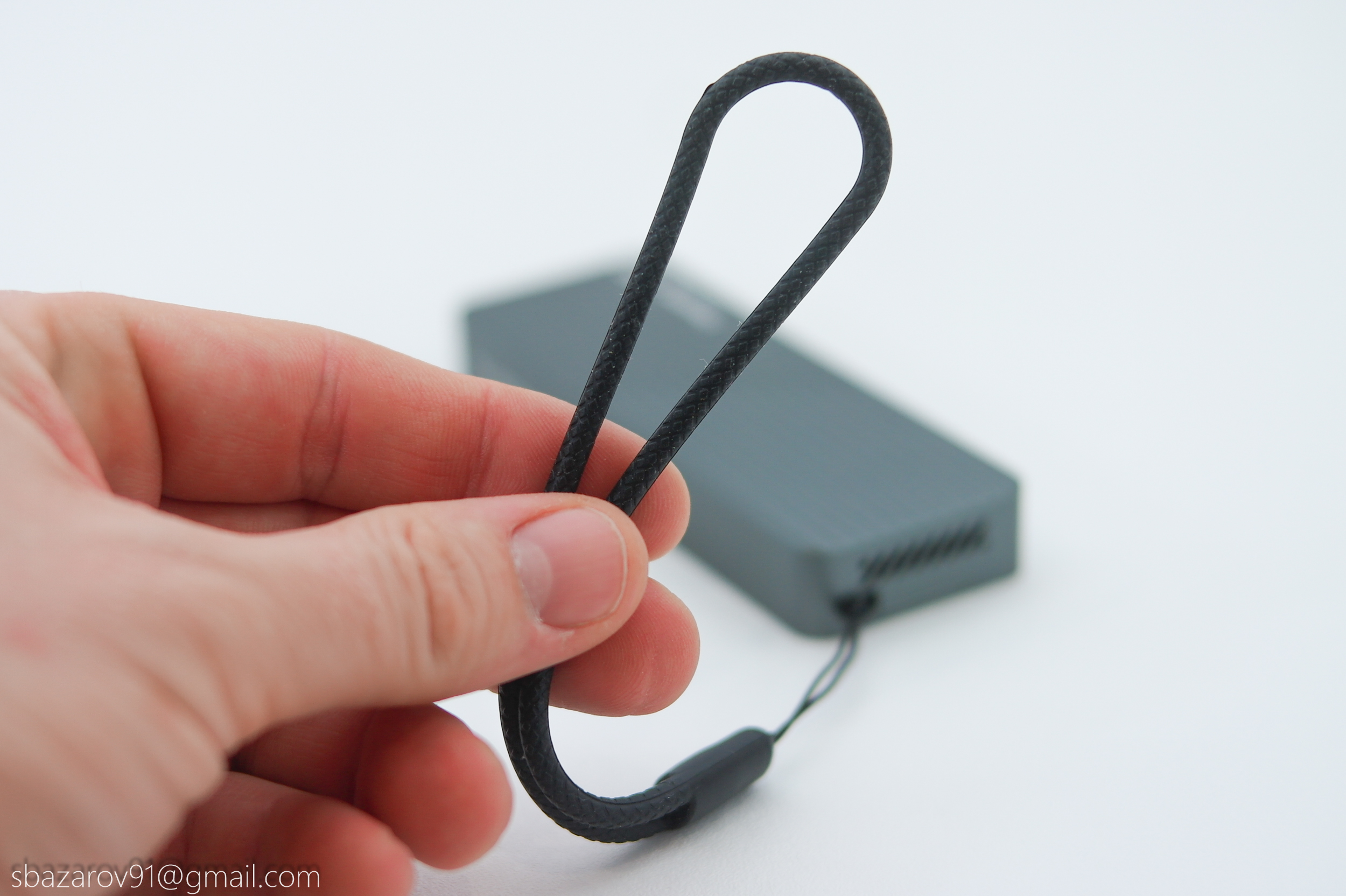

Темляк резиновый, гнется хуже, чем нейлоновый.

Технические характеристики:

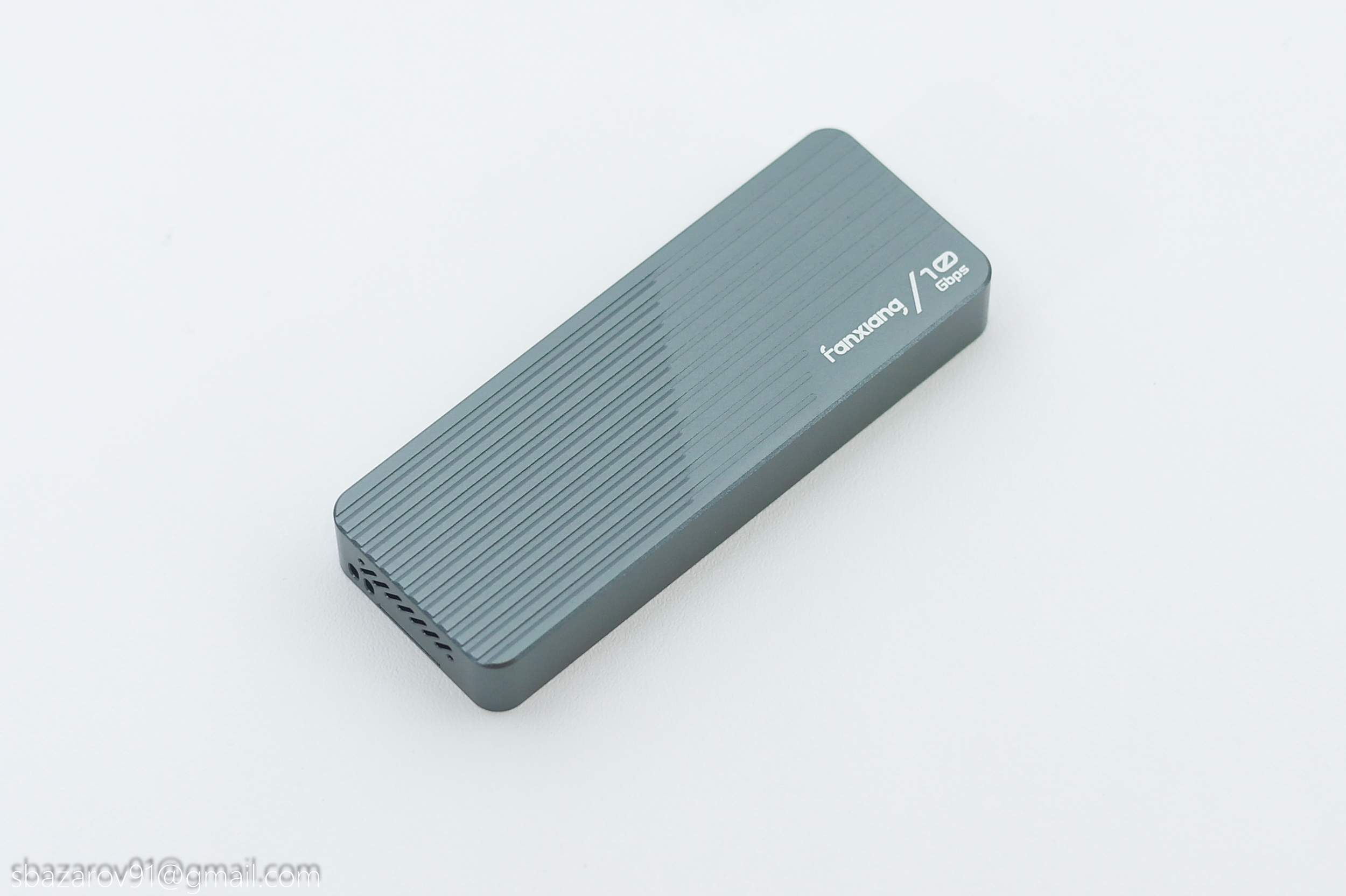

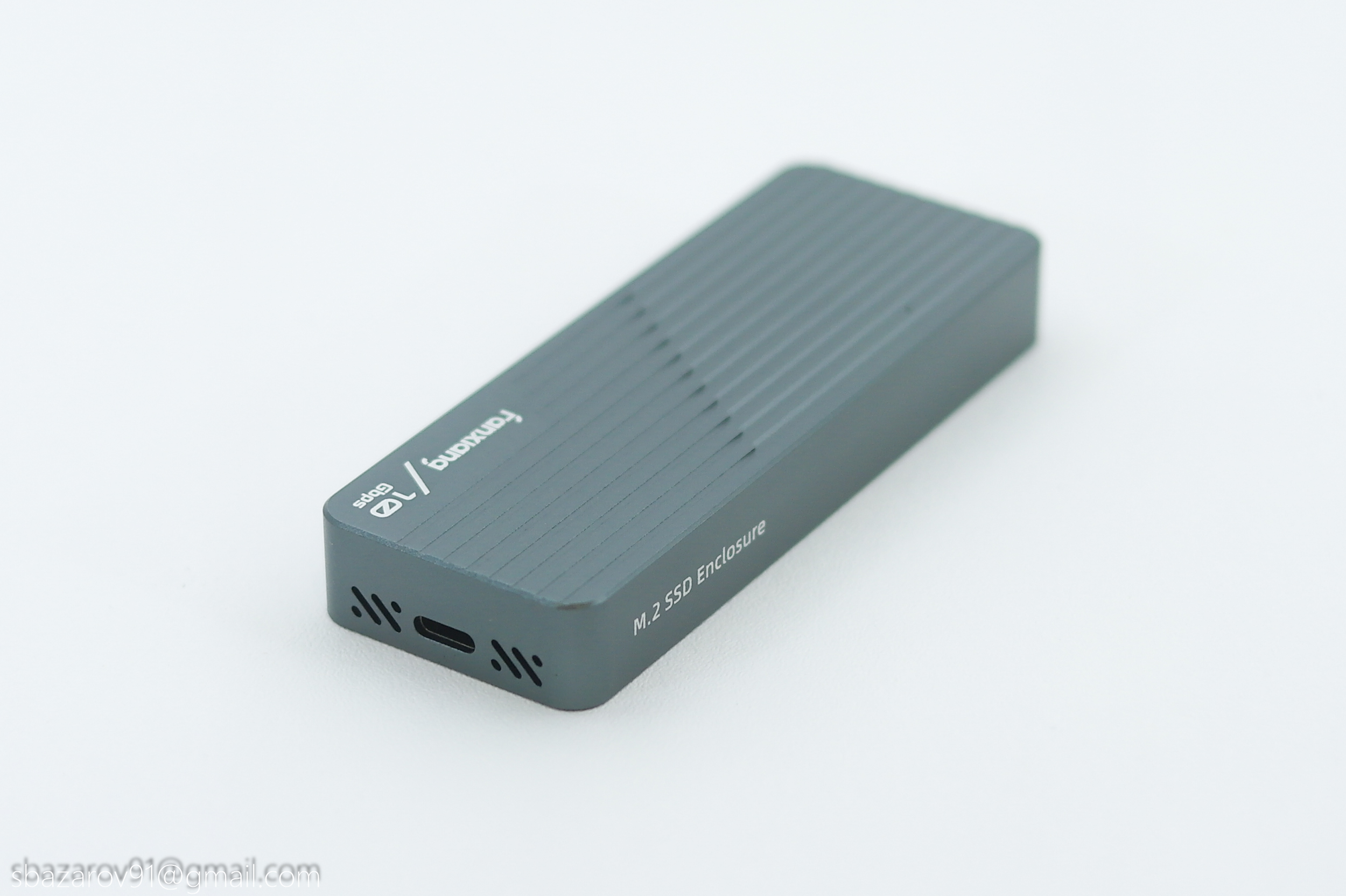

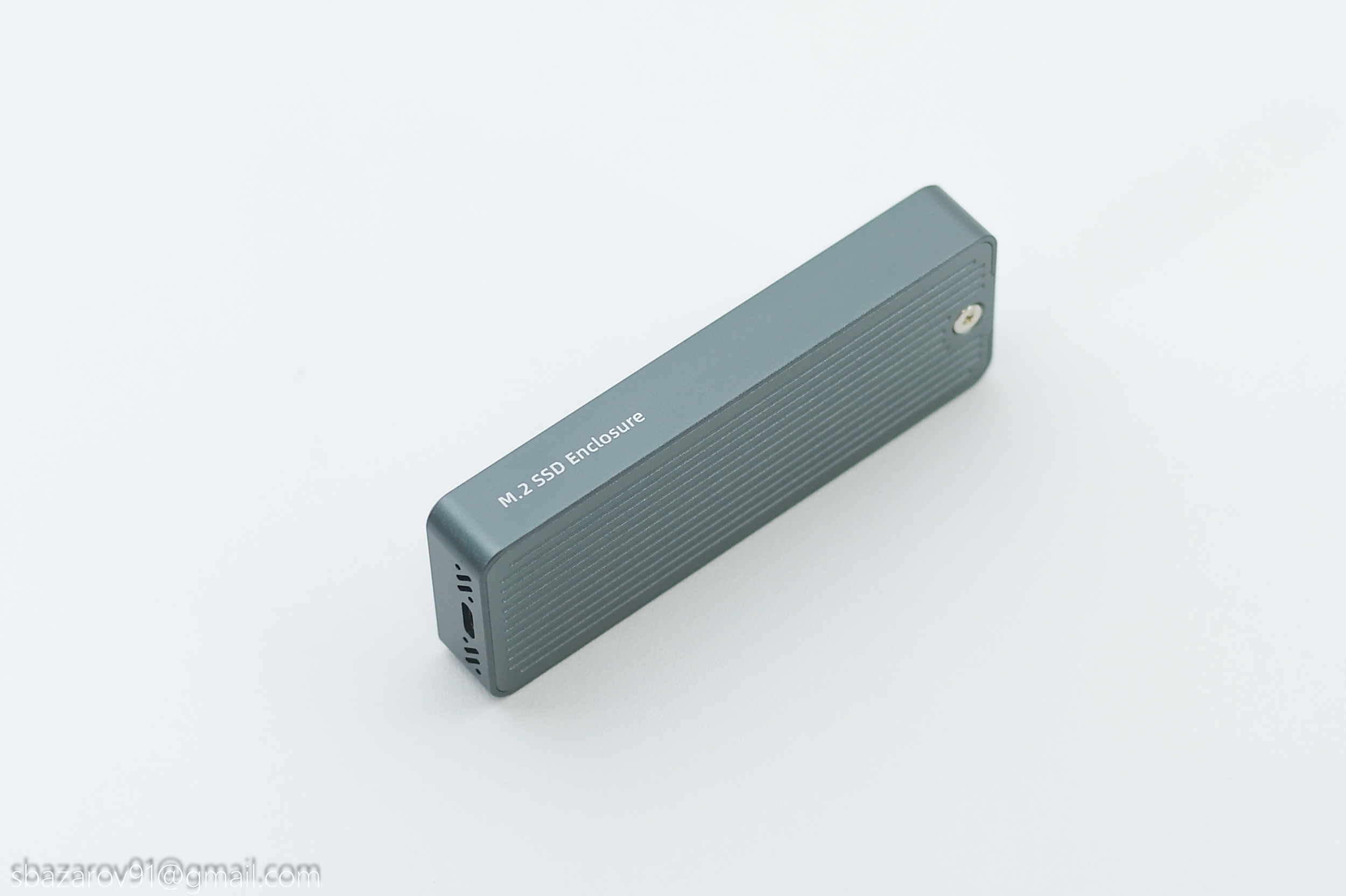

Над внешним видом своего нового кейса Fanxiang сильно не парились, взяв за основу алюминиевый брусок с размерами 103,2*38,6*14,2мм. Масса кейса без накопителя — 86грамм.

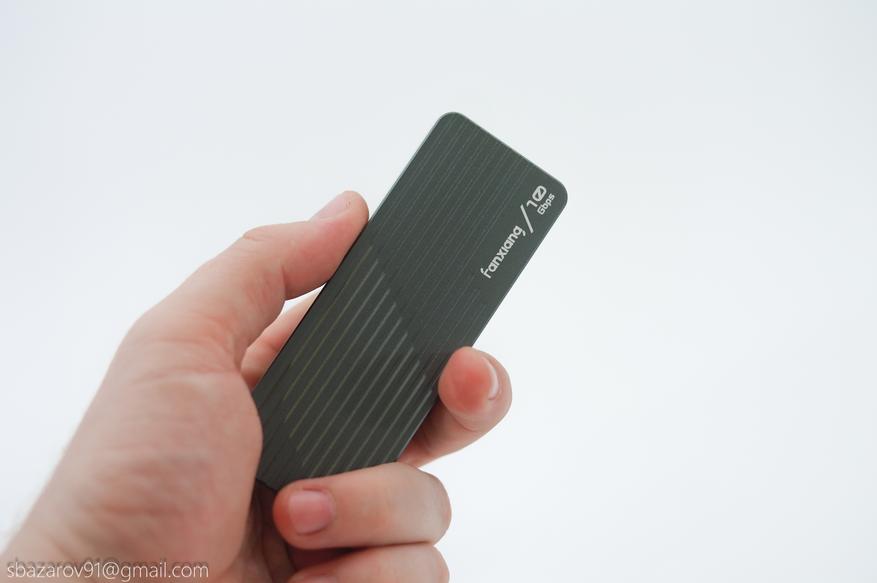

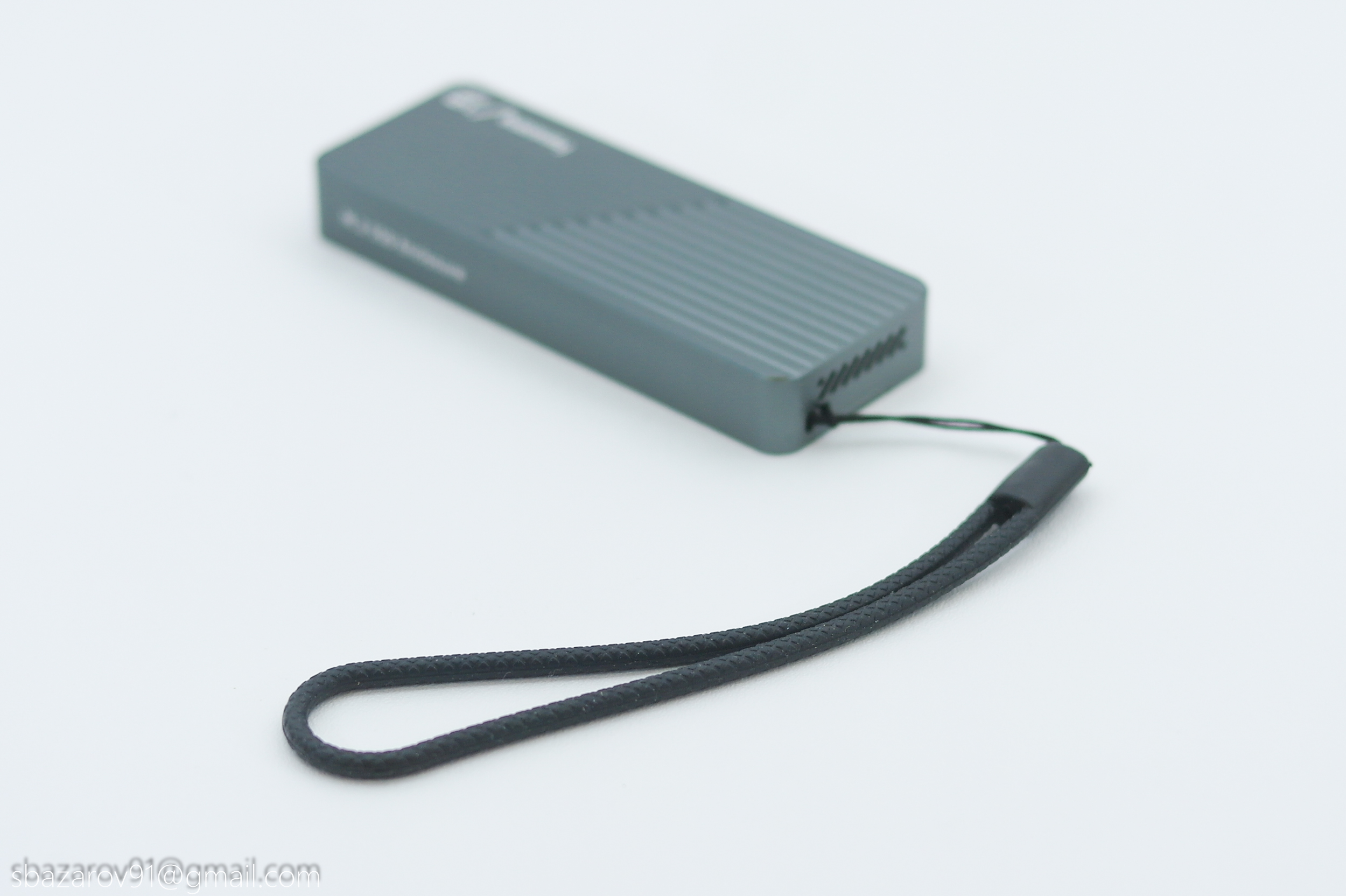

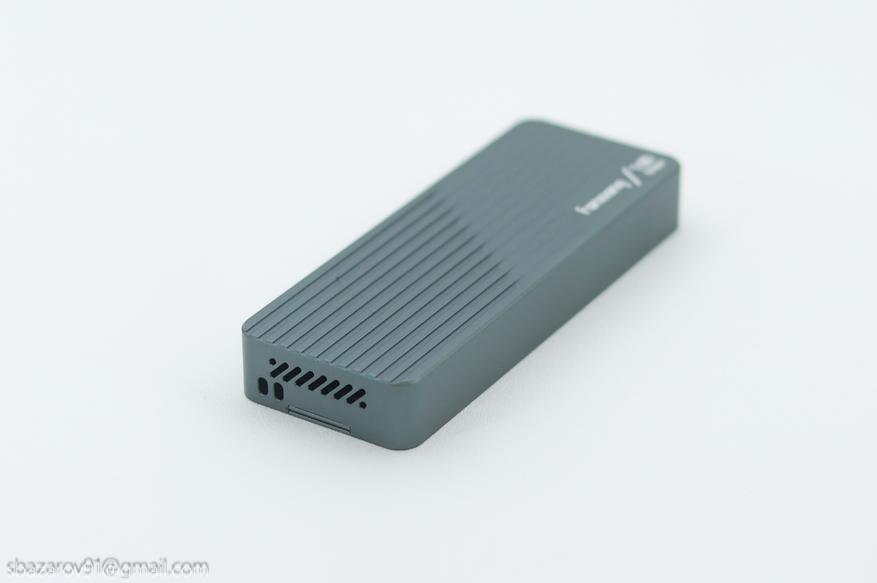

Для удобства корпус имеет скругленные края, так что носить в кармане будет удобнее. Торцы кейса имеют специальные прорези для работы системы охлаждения, а также Type-C (Gen2) и отверстия для темляка.

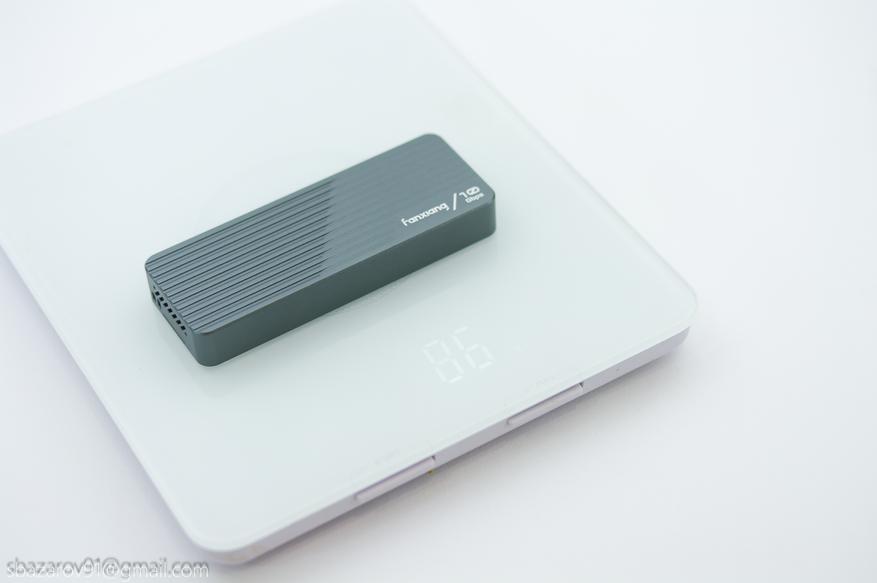

Измеренная масса без накопителя:

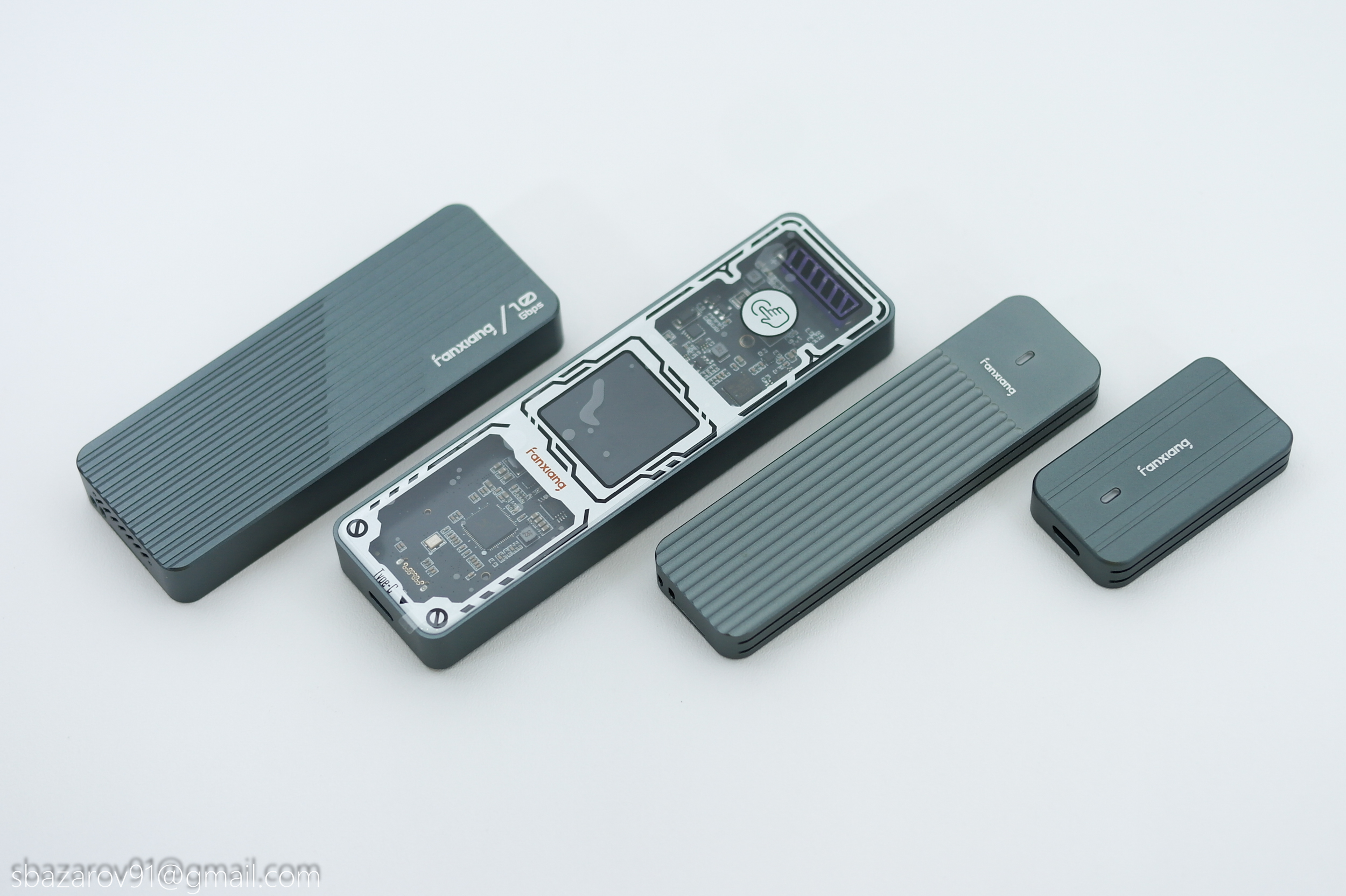

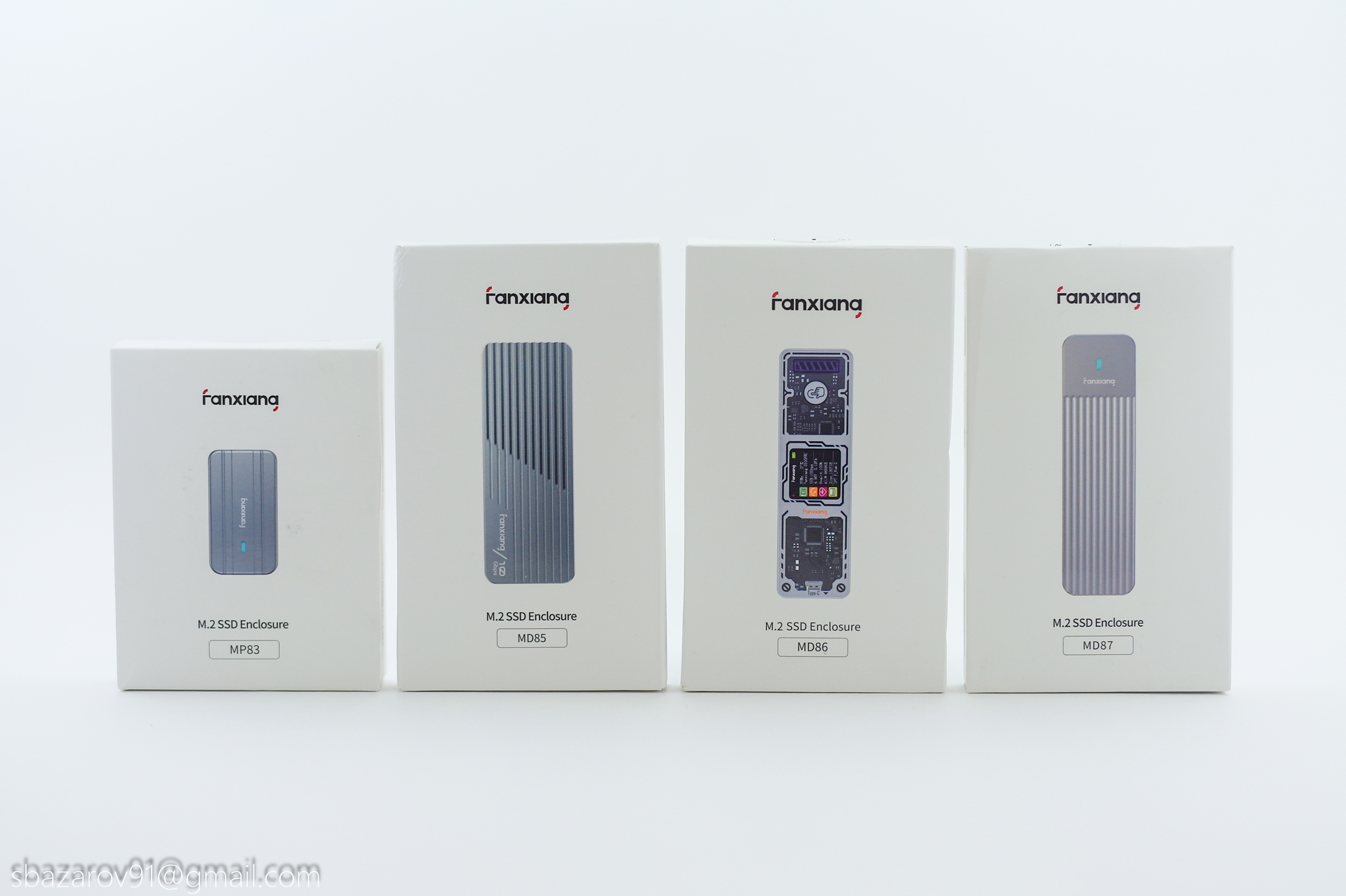

Все представленные кейсы Fanxiang, слева направо: MP83 → MD85 → MD86 → MD87.

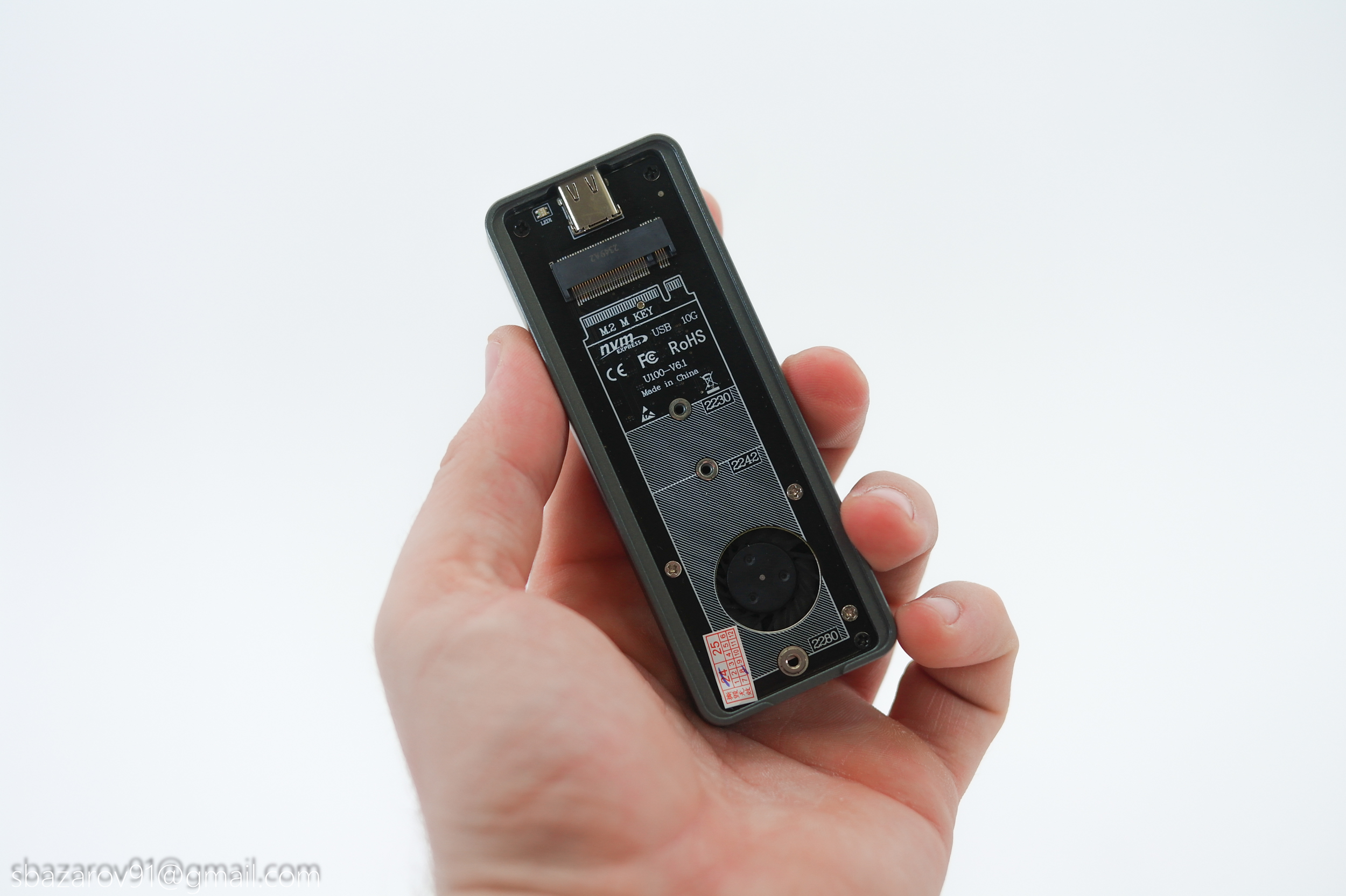

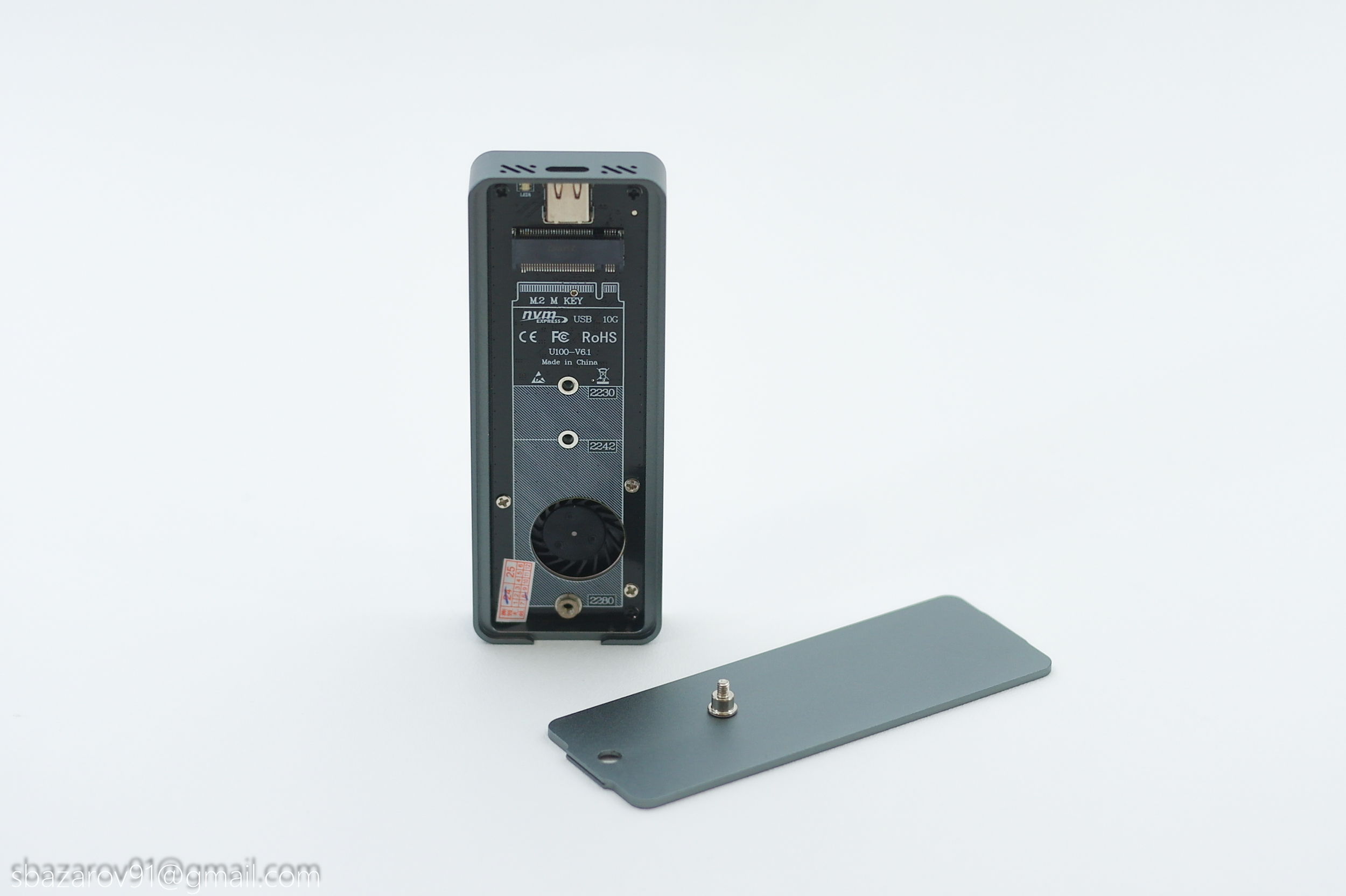

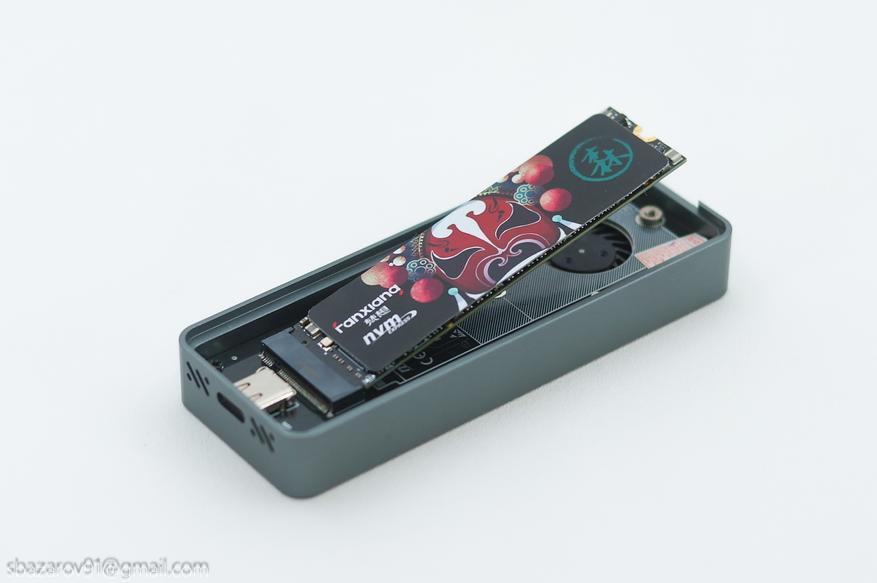

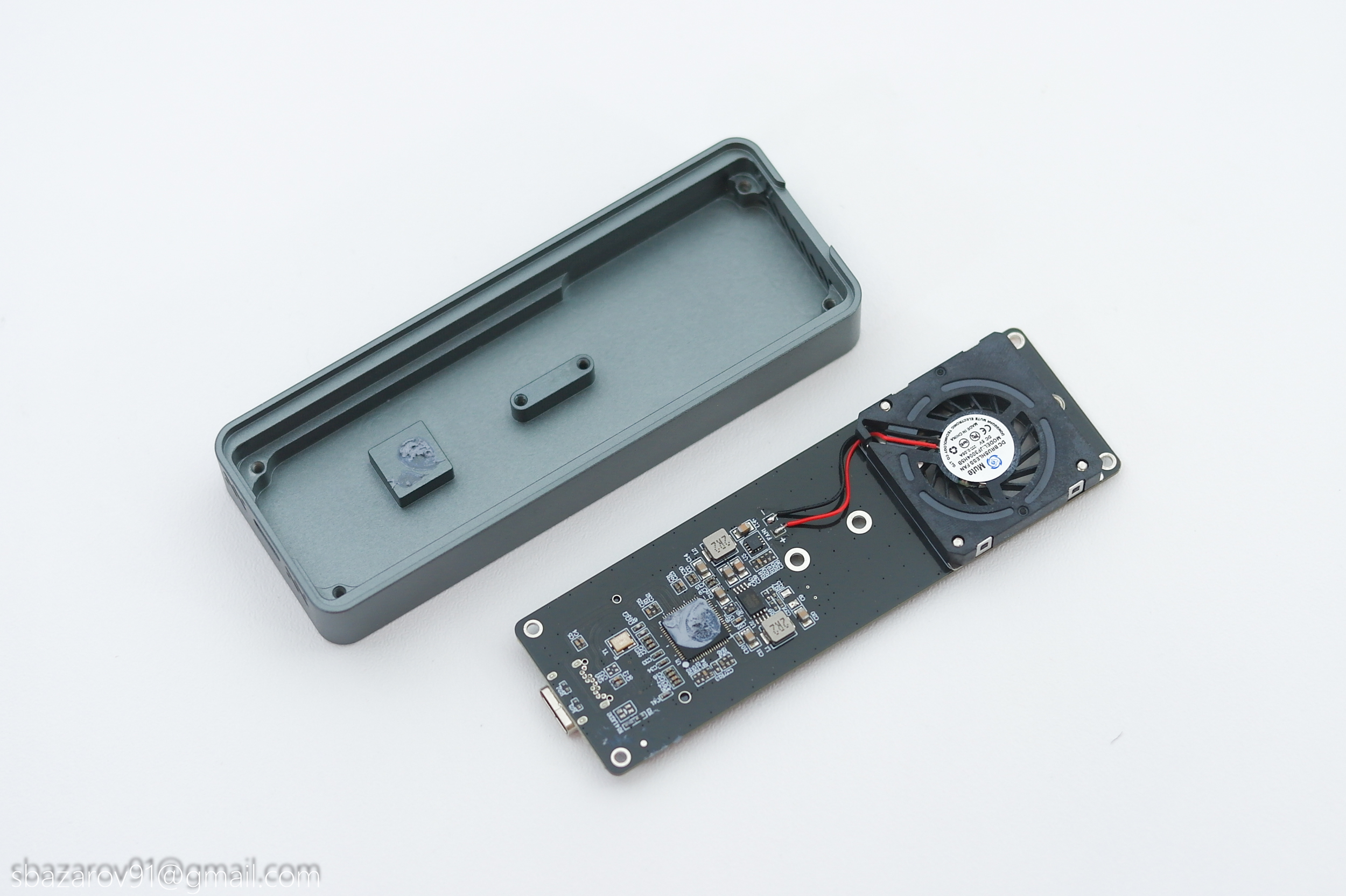

Вернемся к обозреваемому девайсу. Разбирается кейс элементарно, выкручиваем один винт и отделяем верхнюю крышку. Прижимной винт одновременно держит верхнюю крышку и накопитель, если взять формат 2280. При выборе меньшего размера (2230б 2242, 2260) можно воспользоваться стойкой и винтом из комплекта. Верхняя крышка выполняет роль радиатора, если наклеить термопрокладку на контроллер и чипы памяти.

Что касается самой платы, то она мало чем отличается от любых других, за исключением наличия вентиляционного окошка. Разъем для подключения накопителей — М.2, ключ M. В данный разъем можно подключать как скоростные NVMe накопители, так и более медленные c SATA интерфейсом.

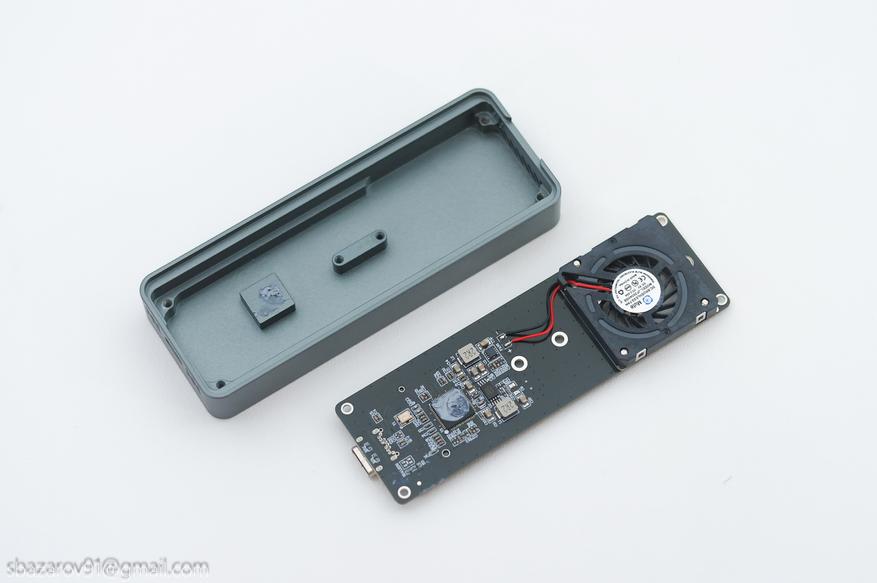

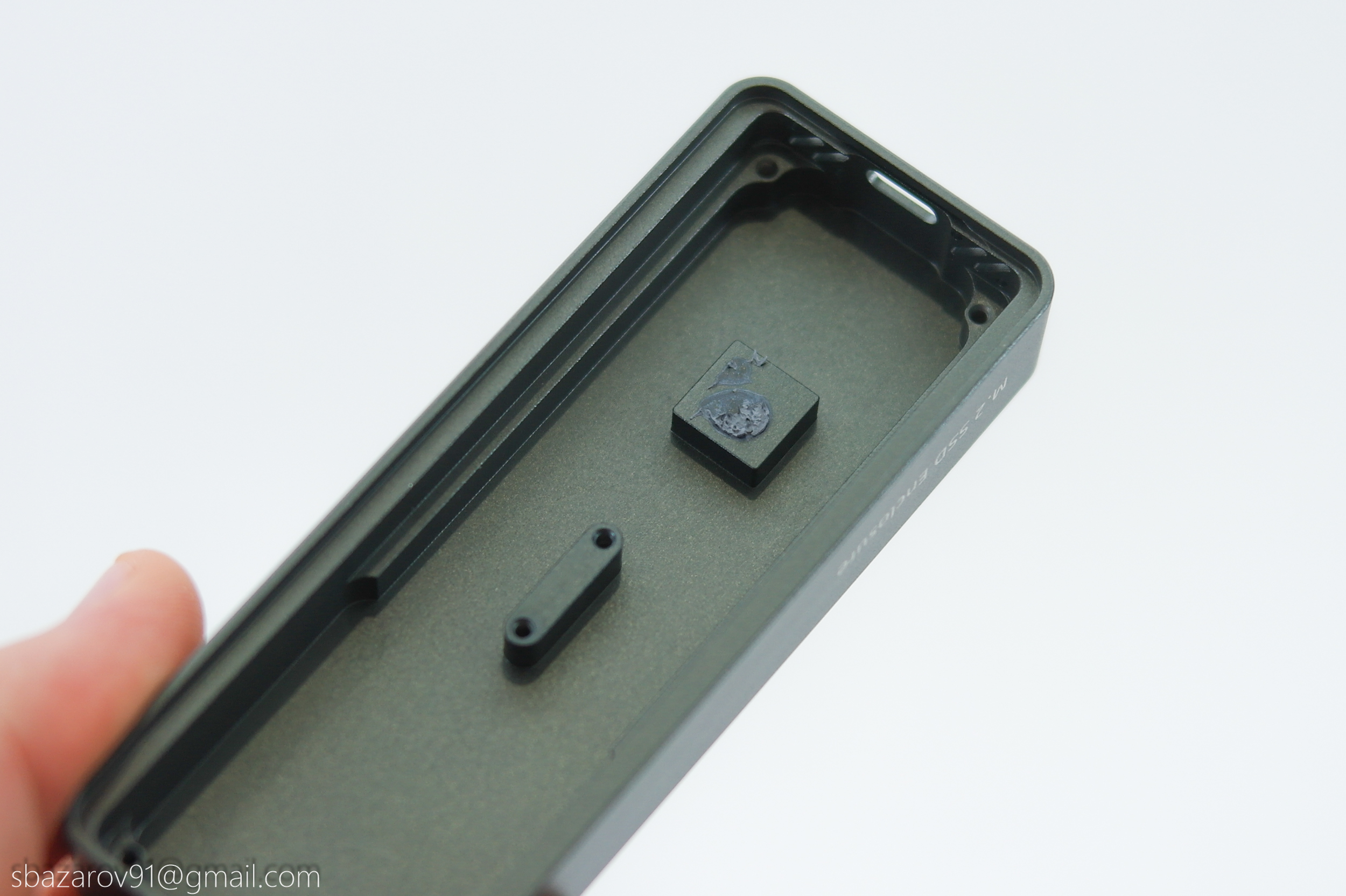

Наиболее интересным в конструкции является квадратная стойка, которая соединяется с контроллером кейса через термопасту. Та в свою очередь передает все тепло с чипа на корпус самого кейса, выполняя роль радиатора. Помимо этого, контроллер продувается за счет работы СО (системы охлаждения), которая забирает воздух со стороны Type-C разъема и выдувает его с противоположной стороны.

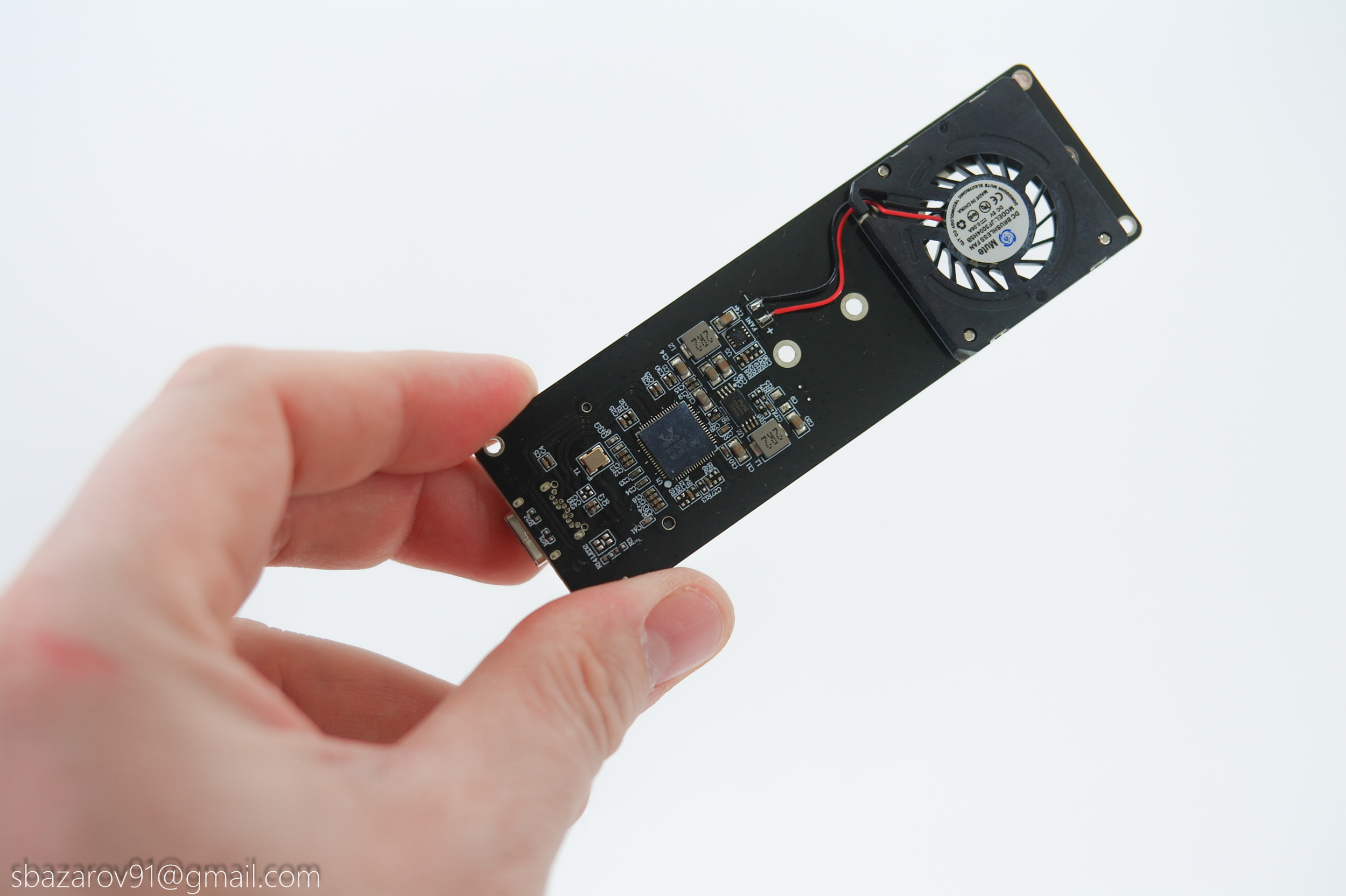

Плата более крупно. В качестве контроллера выступает Realtek RTL9218B, обеспечивающий пропускную способность до 10Гбит (1000 МБ/сек). Его же можно встретить во всех представленных кейсах Fanxiang.

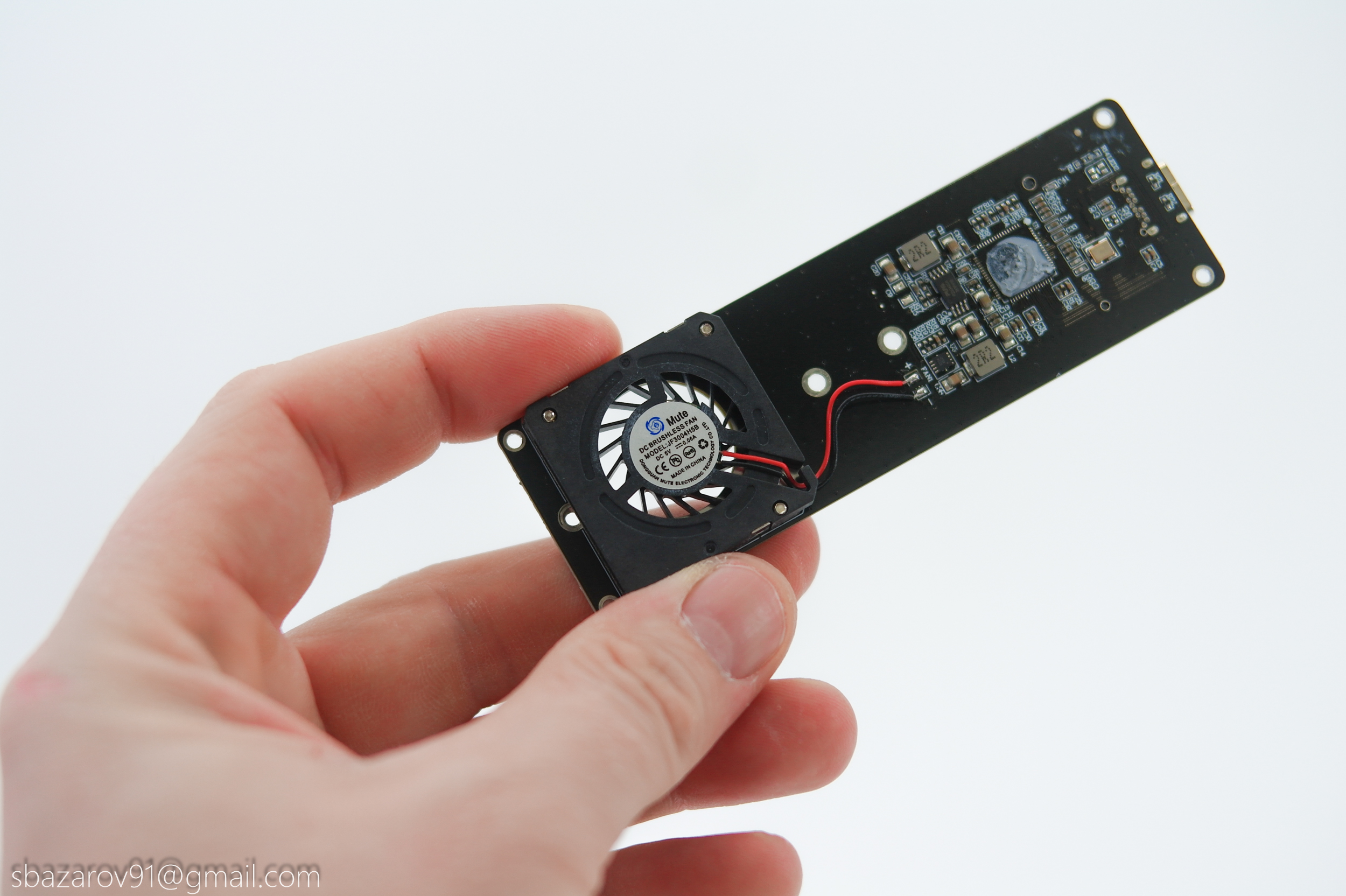

Система охлаждения активная и представлена бесколлекторным кулером JF3004H5B, который имеет слово «Mute» на своем корпусе.

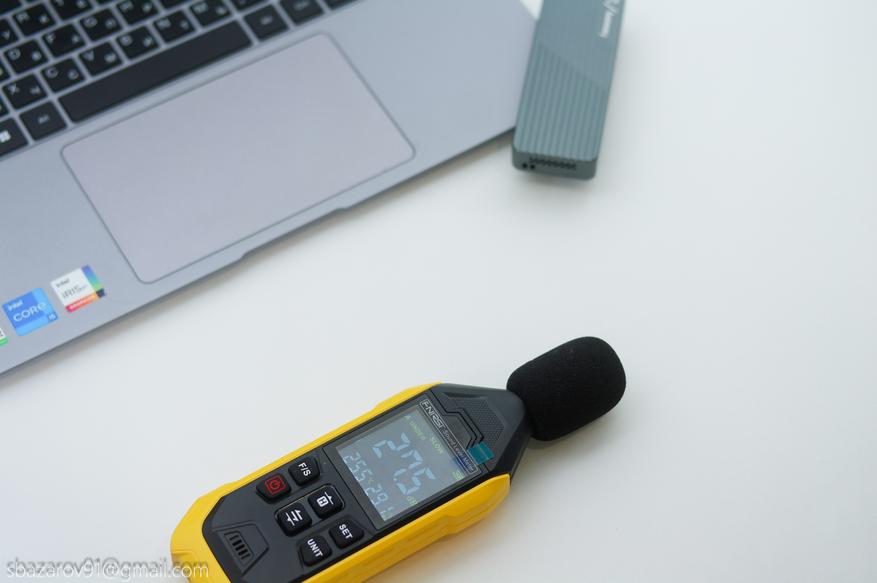

Т.е в теории он должен быть бесшумным, тогда как на деле он создает легкий свист на уровне 27,5дБ с расстояния в 10-15см, который так же режет слух при отдалении от кейса. При отсутствии активности вентилятор останавливается, а кейс переходим в полностью бесшумный режим.

Для дальнейших тестов воспользуемся одноименным М.2 NVMe накопителем Fanxiang S500 Pro (контроллер Maxio MAP1202A). Подключение к ПК автоматическое, установка драйверов не требуется.

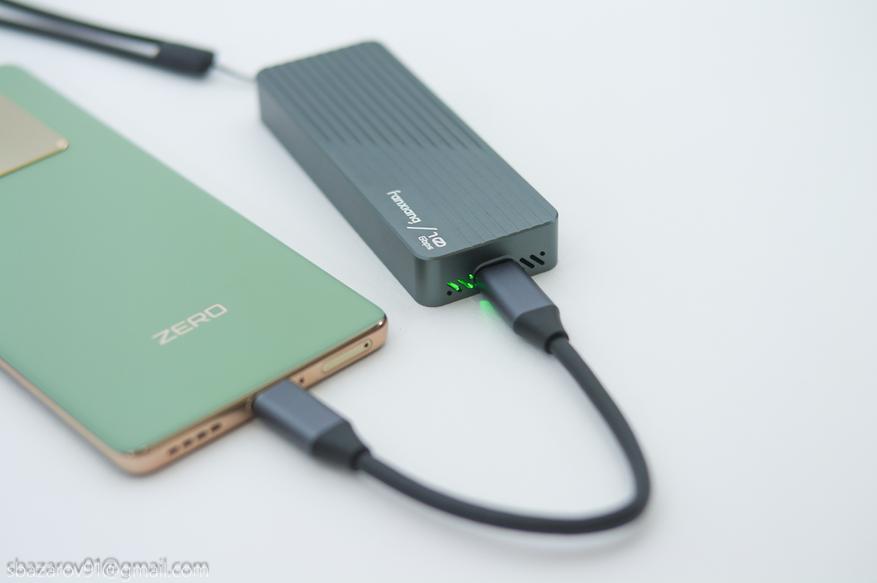

Также при подключении загорается зеленый индикатор работы, расположенные слева от Type-C. Если накопитель отсутствует в кейсе, то индикатор горит синим цветом.

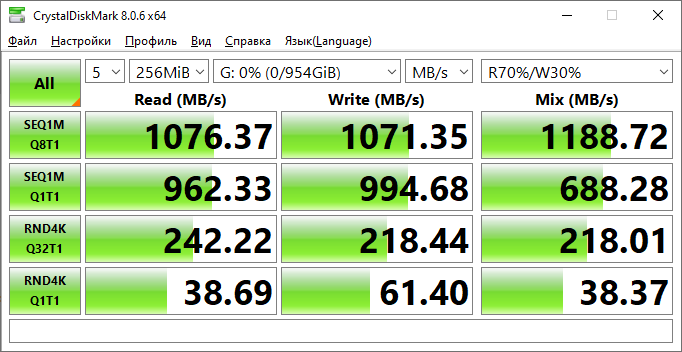

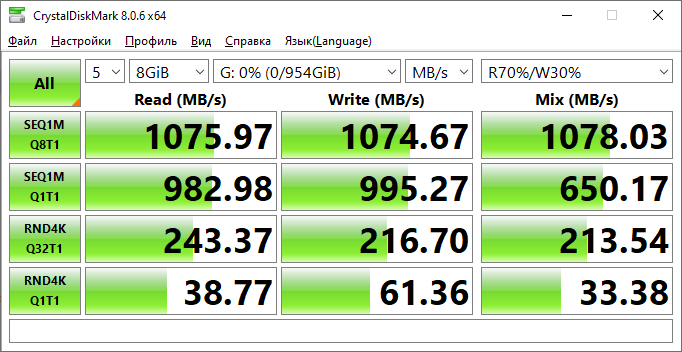

Так как накопитель рассчитан на работу с интерфейсом PCIe x3 со скоростями 3,5 Гб/с, то узким местом для Realtek RTL9218B он не станет. Итак, первым делом смотрим на максимальную скорость и здесь нам наглядно поможет Crystal Disk Mark. Линейные скорости чтения/записи соответствуют 10Гбит/сек.

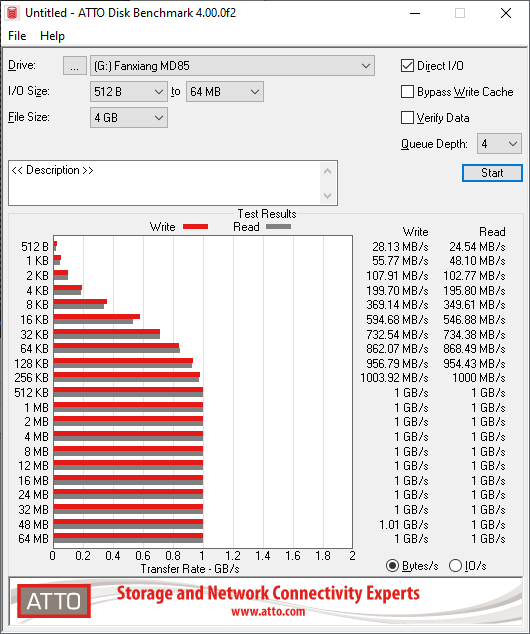

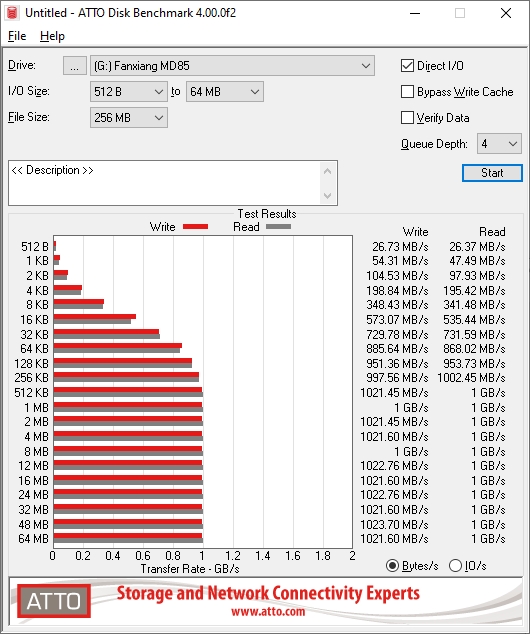

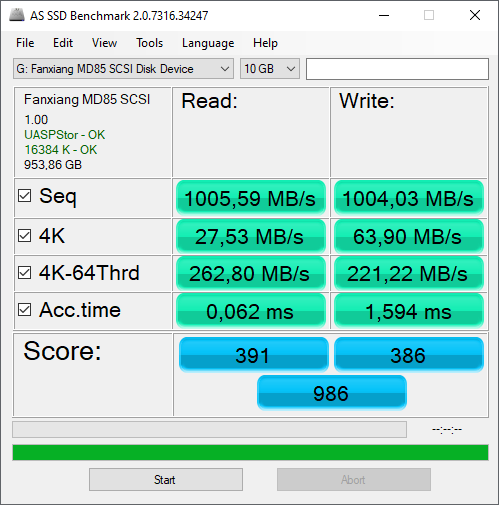

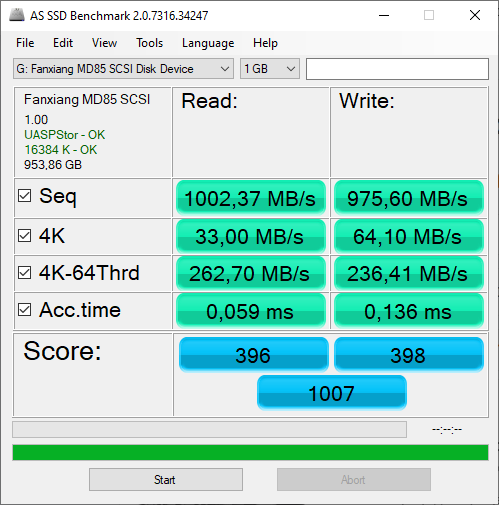

Закрепим парой тестов в ASS Bencmark и ATTO Disk Mark:

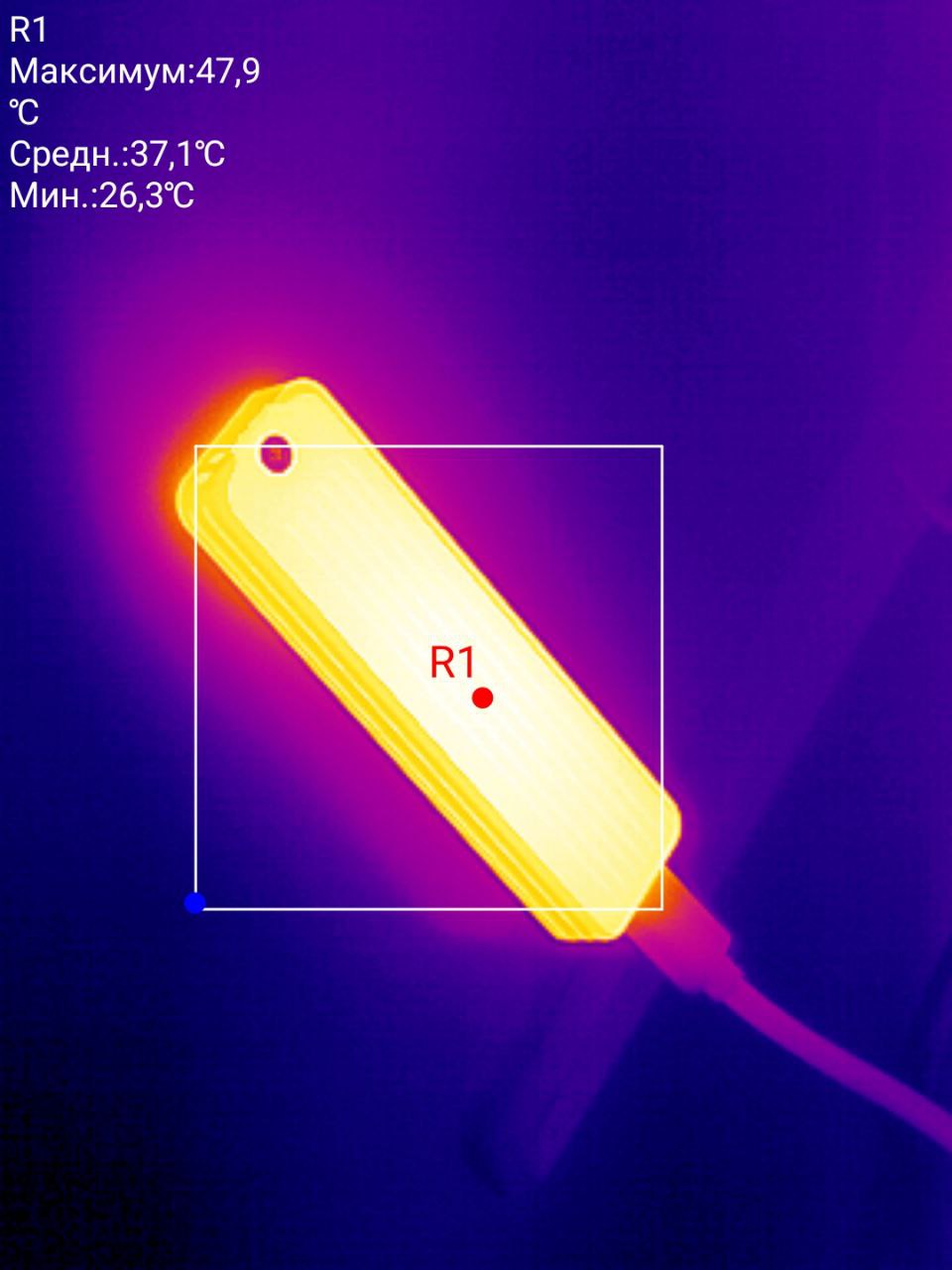

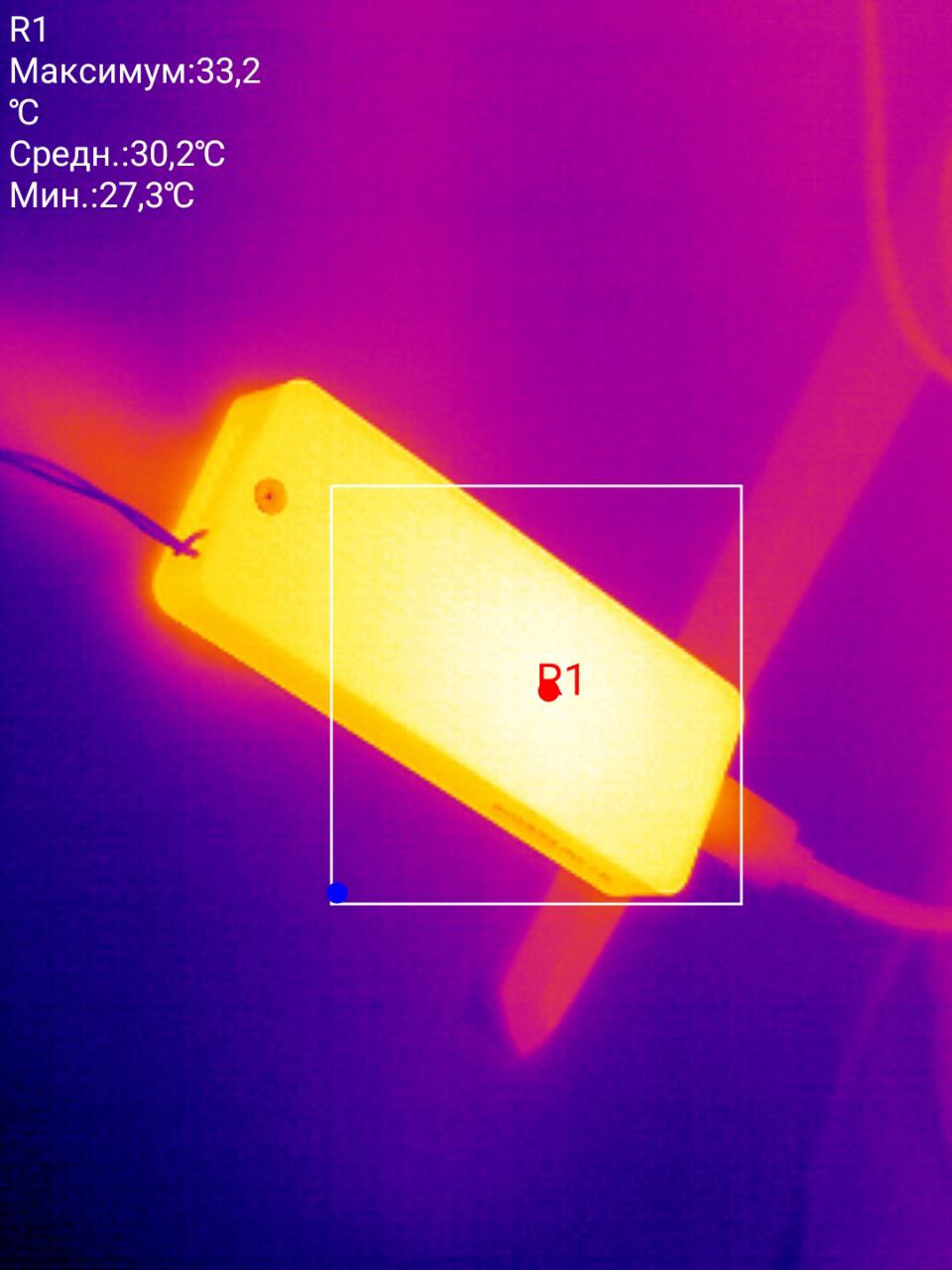

На закуску посмотрим на работу активного охлаждения. Для этого проведем тест в котором возьмем пару кейсов (MD87 из прошлого обзора и MD85 из текущего обзора), нагрузим их длительной записью (множество мелких файлов) и посмотрим на тепловизионный след. Таким образом можно наглядно увидеть разницу между обычным кейсом и кейсом с системой охлаждения. Крышки в обоих случаях закрыты.

Как можно увидеть, кейс с активной системой охлаждения является более эффективным решением, но в ту же очередь и более шумным. Слева — MD85 с активным охлаждением, справа — MD87 с пассивным охлаждением.

Подводим итоги, Fanxiang выпустили уже 4 кейса, построенных на Realtek RTL9218B. Каждый из кейсов выделяется той или иной фишкой: MP83 — работа с компактными SSD формата 2230, MD85 — активное охлаждение, MD86 — цветной дисплей и скелетон дизайн, MD87 — дешевый и простой вариант. Вот вроде бы есть кейсы на любой цвет и вкус, но опять 10 Гбит/сек, которые зарежут скорость любого современного накопителя. Надеюсь, что следующая линейка перейдет на что-то более быстрое, ибо использование активного охлаждения для 10-гигабитного кейса под NVMe/SATA это в первую очередь странно. Ну, а то, что маленький кулер будет лучше справляться с охлаждением, нежели пассивные наклейки ясно даже маленькому ребенку.
